Гусеничный экскаватор Hyundai R450LC-7. Руководство по эксплуатации и обслуживанию - часть 8

3-8

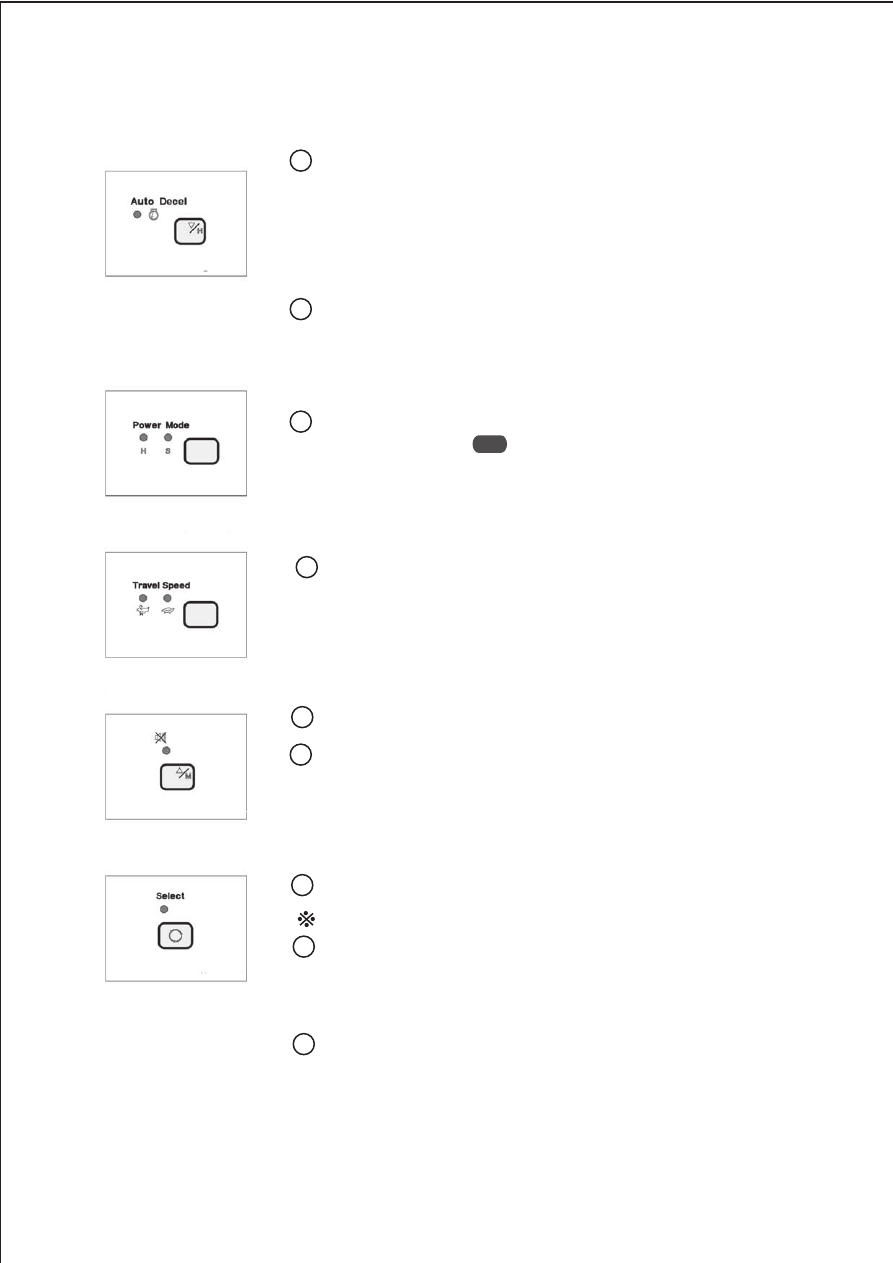

(3) Переключатель экономичного режима

2.   Работа системы снижения скорости для максимальной экономии

      топлива автоматически включает индицирующую лампу на

      жидкокристаллической панели управления.

1.   Этот переключатель используется для автоматического

      уменьшения оборотов двигателя, когда все педали и рычаги

      управления находятся в нейтральном положении, с целью

      экономии топлива.

        • Лампа горит: Система включена.

        • Лампа не горит: Система не работает, и частота

                                       вращениядвигателя возрастает

                                        до предыдущей величин

(4) Переключатель режимов мощности

1.  Лампа соответствующего режима загорается при

     нажатии на кнопку,(         ) когда Вы выбираете

    требуемый режим работы.

• Н - тяжелый режим

• S — обычный режим

(5) Переключатель скорости движения

      Этот переключатель используется для изменения скорости

      движения с высокой (знак кролика) на низкую (знак черепахи) и

      обратно.

      Последовательное нажатие кнопки изменяет величину скорости.

(6) Выключатель зуммера

1.   При начальном включении стартера нормальная

      продолжительность сигнала зуммера - 2 секунды

2.   Если у машины имеется неисправность, то загорается красная

      лампа, и зуммер подаёт звуковой сигнал.

      В этом случае при нажатии на кнопку сигнал зуммера отключается

      Выясните причину неисправности.Если после отключения сигнала

      зуммера красная лама горит дождитесь, пока она погаснет.

      Если лампа не гаснет, заглушите двигатель и выясните причину неисправности.

1

1

(7) Переключатель режима тахометр/часы

   Этот переключатель используется для переключения режима

    тахометр/часы, выводимого на дисплей.

Деталировка на странице 4-10.

2.   Для установки и регулировки времени в режиме «часы» держите

      выключатель нажатым в течение трех секунд, а затем

      корректируйте время:

         • часы - переключением экономичного режима

         • минуты - выключением зуммера.
3.   После установки времени нажмите кнопку выключателя и на

      дисплей выведется установленное время.

3-9

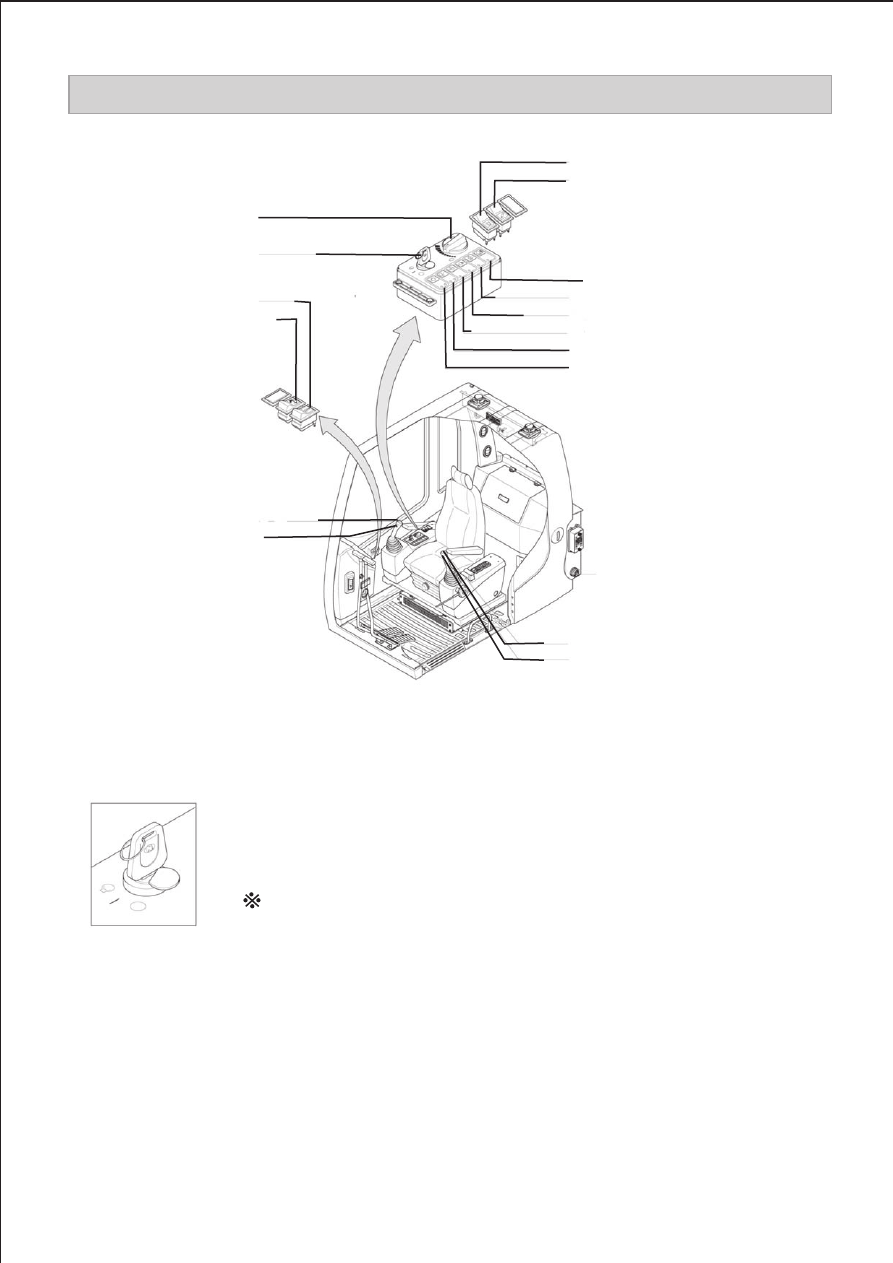

3. ПЕРЕКЛЮЧАТЕЛИ

Кнопка проблеского маяка

Кнопка гидромолота(опция)

Диск ускорителя

Пусковой переключатель

Кнопка контроля за перегрузкой

Кнопка замкового устройства

Кнопка освещения кабины

Кнопка звукового сигнала при движении

Кнопка пуска двигателя в холодную

Кнопка подачи моюшей жидкости на стекло

Кнопка очистителей и стекла

Кнопка основного освещения

Кнопка включения экономного режима
Переключатель максимальной мощности

Кнопка включения звукового сигнала

Кнопка работы гидромолота

1) Кнопка пуска

(1) Имеется три положения: ВЫКЛ., ВКЛ., и СТАРТ

     • ВЫКЛ: Все электрические цепи отключены

     • ВКЛ: Все системы машины функционируют

     • СТАРТ: Используется при пуске двигателя.

                     После запуска сразу же отпустите ключ.

      С работающим двигателем ключ должен находиться в позиции

      ВКЛ., поддерживая и электро и гидравлические функции тем

      самым, предотвращая серьёзные неполадки машины.

3-10

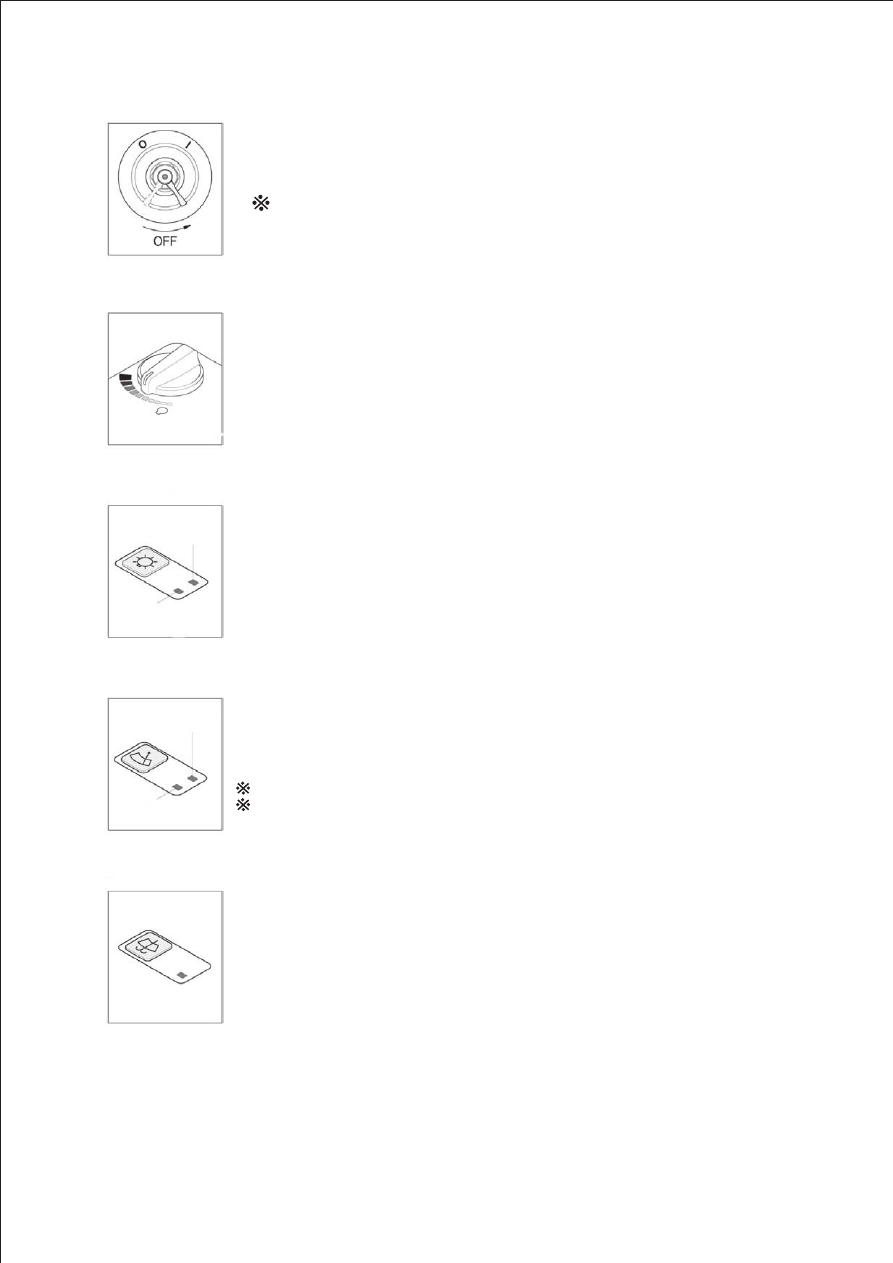

(1) Выключатель используется для полного отключения электро

      системы.

(2) I - Аккумулятор подсоединен к электросистеме.

    О - Аккумулятор разъединён с электросистемой

          Никогда не ставьте главный выключатель в положение (О), при

          включенном двигателе, это может стать причиной серьезных

          неполадок двигателя и электросистемы.

2) Главный выключатель

3) Диск ускорителя

(1) У диска есть 10 позиций.

(2) Позиция 1 - обозначена «медленным» значком (черепаха) и позиция

     10 обозначена «быстрым» значком (кролик).

       • Вращение диска ускорителя вправо: скорость двигателя возрастает.

       • Вращение диска ускорителя влево: скорость двигателя снижается.

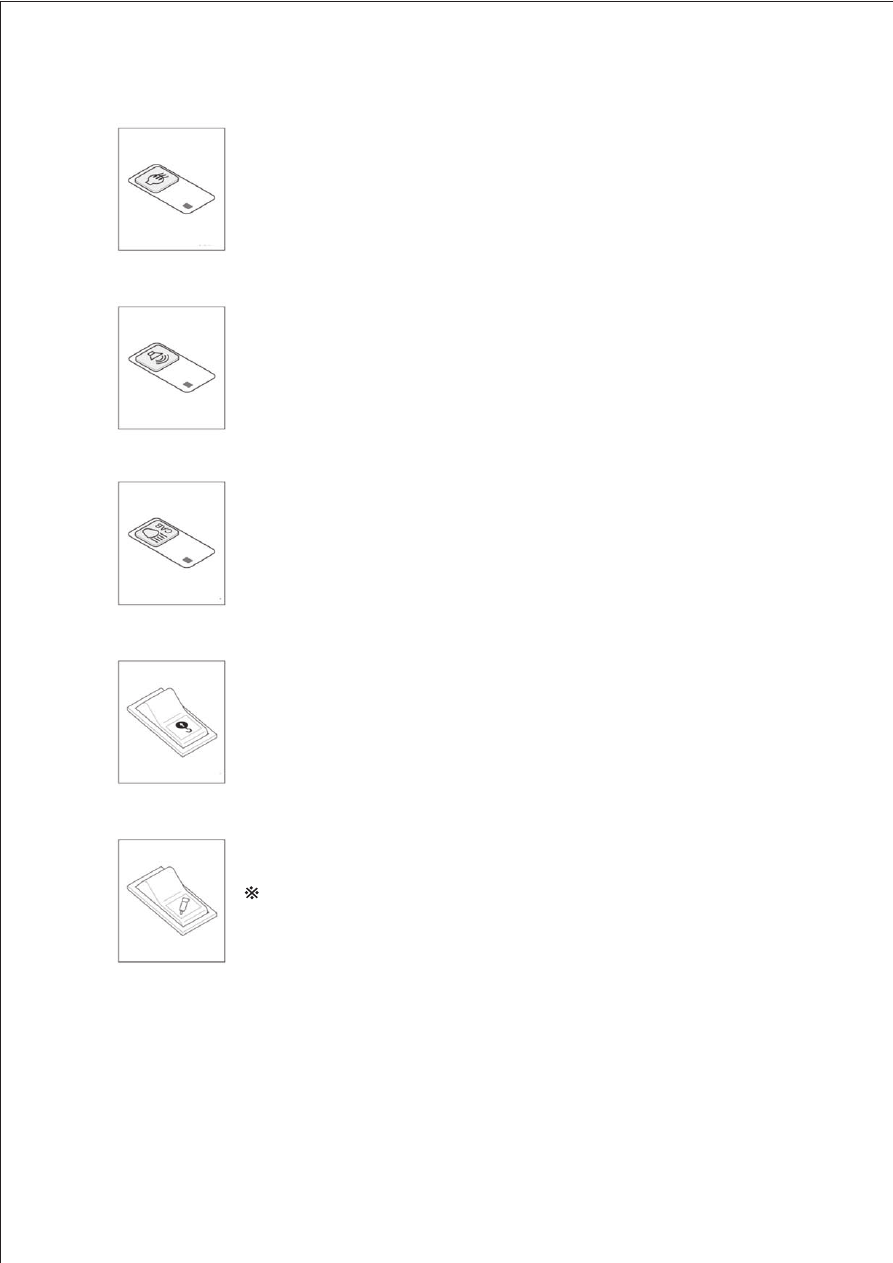

4) Кнопка основного освещения

(1) Этот выключатель используется для включения фар и рабочего

     освещения в 2-х положениях.

     • Первая ступень: Включение фар и лампы подсветки дисплея.

     • Вторая ступень: Включение рабочего освещения.

5) Кнопка очистителей стекла.

(1) Этот выключатель используется для привода очистителей и подачи

      очистительной жидкости стекла в 2-х положениях.

      • Первое положение: Очистители Работают с интервалами.

      • Второе положение: Очистители Работают на низкой скорости.

Мотор щеток не работает с открытой передней дверью

Если щетки не двигаются с включенным выключателем, выключите

его немедленно. Проверьте причину. Если выключатель оставить

включенным при неработающих щетках, он может повредиться.

6) Кнопка подачи моющей жидкости к стеклу

(1) Этот выключатель работает, подовая жидкость на стекло, лишь при

     нажатии.

(2) Когда происходит подача жидкости, загорается лампочка

     индикатора.

3-11

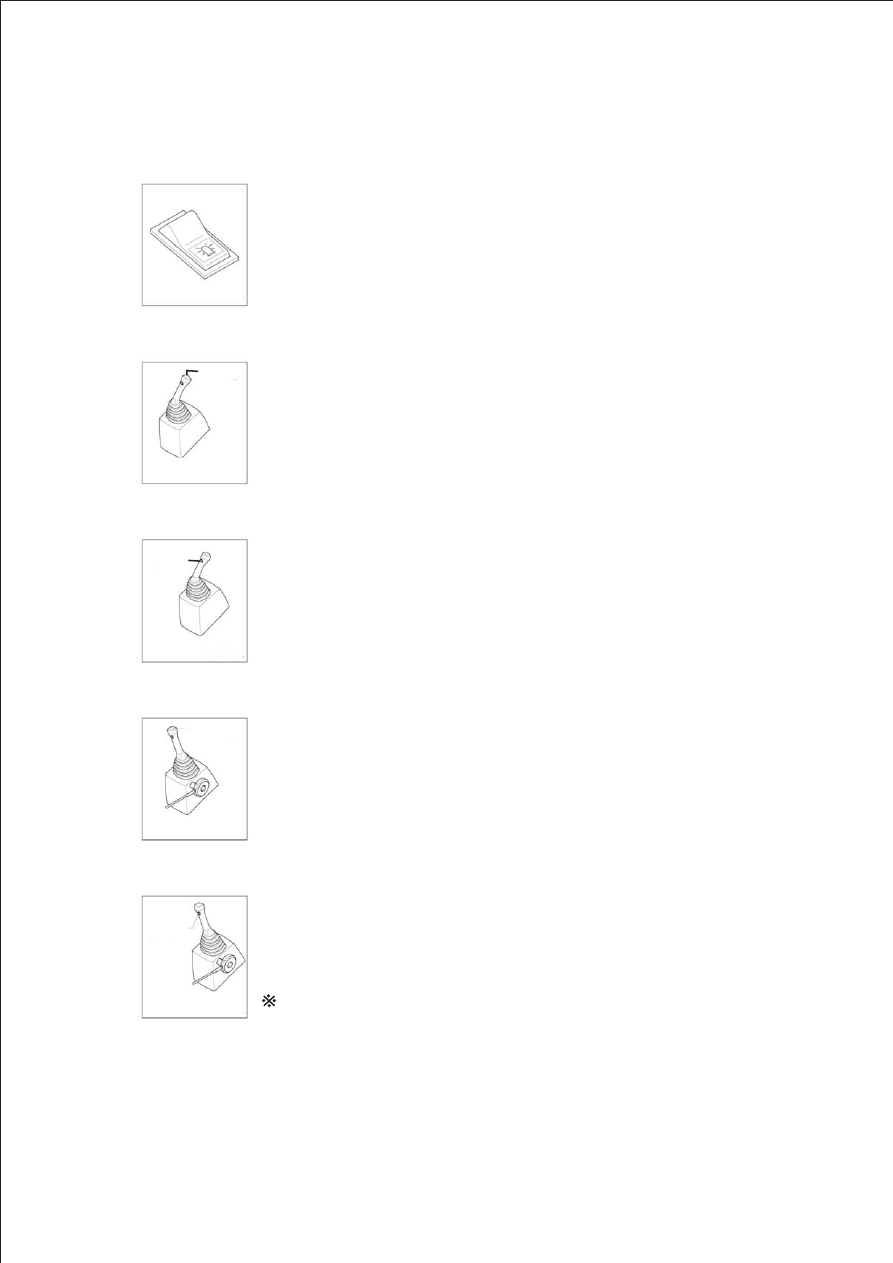

(1) Этот выключатель используется при запуске двигателя в холодную

      погоду.

(2) При его нажатии загорается идентифицирующая лампочка.

7) Кнопка пуска двигателя в холодную погоду.

8) Кнопка звукового сигнала при движении

1) Этот выключатель используется для подачи сигнала окружающим о

    начале движения машины вперёд или назад.

(2) При нажатии на этот выключатель звуковой сигнал подаётся только

     при движении машины.

9) Кнопка освещения кабины

(1) Эта кнопка используется для подачи света в кабину машины.

10) Кнопка перегрузки

(1) Когда эта кнопка нажата, при перегрузки машины раздается зуммер

     и зажигается предупреждающая лампочка.

(2) Если кнопку выключить зуммер и лампочка перестают работать.

11) Кнопка гидромолота

  Этот выключатель используется для включения гидромолота.

  Гидромолот будет работать лишь при нажатом положении

выключателя.

(1)

3-12

12) Кнопка проблескового маяка (опция)

(1) При нажатии на этот выключатель включатся вращающийся

     проблесковый маяк на кабине.

(2) Индикаторная лампа в нижней части выключателя загорается

      при его нажатии.

13) Кнопка включения звукового сигнала

(1) Этот выключатель расположен в верхней части правого

     рычага управления.

     При его нажатии издаётся звуковой сигнал.

Включатель

звукового

сигнала

14) Кнопка работы гидромолота

(1) Гидромолот начинает работать, когда нажимается эта кнопка и на

     панели управления выбран режим работы с гидромолотом.

Кнопка работы

   гидромолота

15) Кнопка экономного режима

(1) Эта кнопка предназначена для быстрой актуализации экономного

      режима работы двигателя.

(2) Скорость двигателя возрастет до исходной позиции после

     повторного нажатия кнопки.

16) Кнопка турбонаддува

(1) Эта кнопка активирует максимальную мощность. При ее нажатии

     мощность, передаваемая от гидронасоса рабочему оборудованию,

     возрастает приблизительно на 110% в течение 8 секунд.

(2) Через 8 секунд турбонаддув отключается автоматически, даже если

      кнопка находится в нажатом положении.

Не использовать для грузоподъёмных работ.

3-13

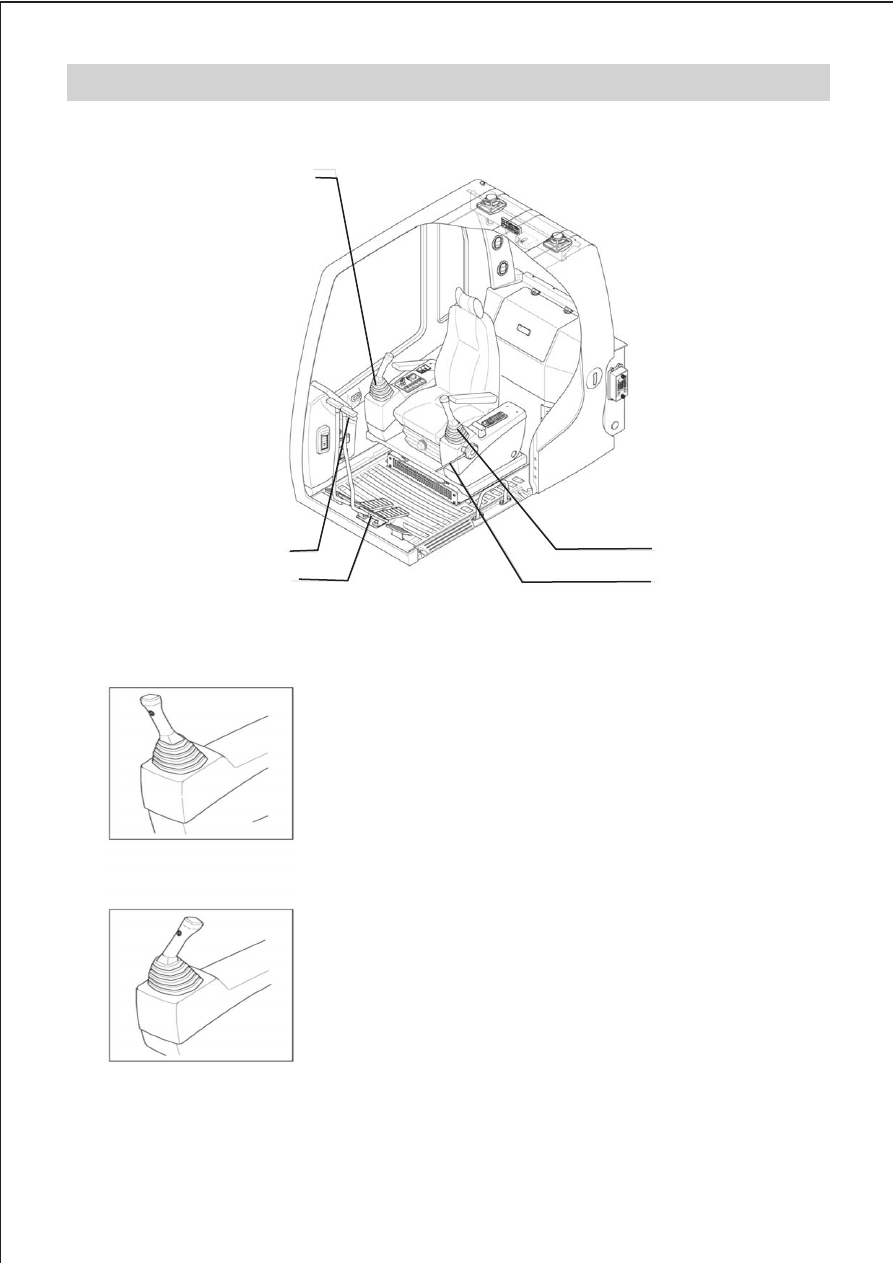

4. РЫЧАГИ И ПЕДАЛИ

Правый рычаг управления

Рычаг движения

Педаль движения

Левый рычаг управления

Рычаг безопасности

1) ЛЕВЫЙ РЫЧАГ УПРАВЛЕНИЯ

(1) Этот джойстик используется для управления поворотным

      кругом и рукоятью.

(2) Для детальной информации обратитесь к Разделу 4

« Управление рабочим оборудованием».

« Управление рабочим оборудованием».

2) ПРАВЫЙ РЫЧАГ УПРАВЛЕНИЯ

(1) Этот джойстик используется для управления стрелой и ковшом.

(2) Для детальной информации обратитесь к Разделу 4

3-14

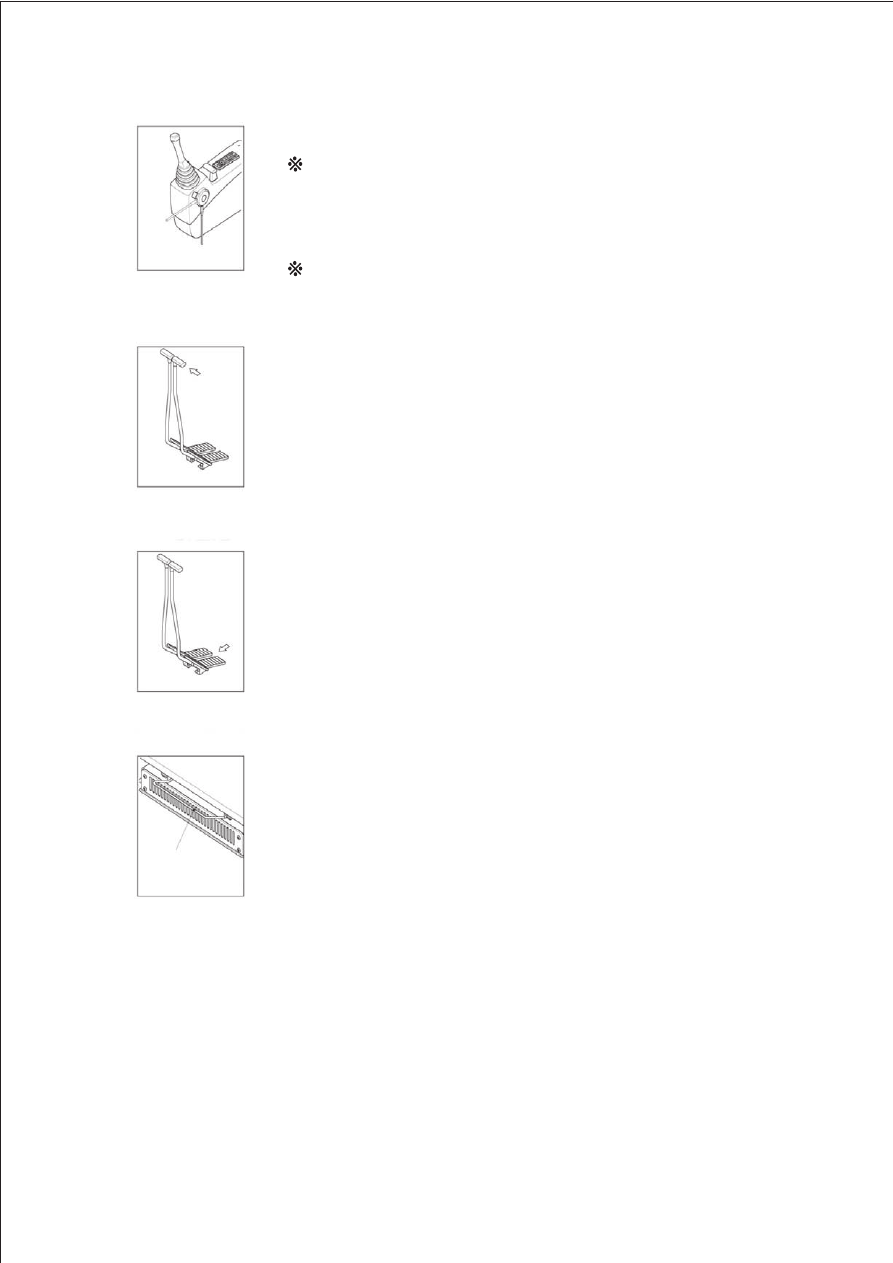

3) РЫЧАГ БЕЗОПАСНОСТИ

(1) При установке рычага в положение «ЗАКРЫТО» все педали и

      рычаги управления блокированы.

 При покидании кабины убедитесь, что рычаг безопасности

 переведен в положение «ЗАКРЫТО».

(2) При установке рычага в положение «ОТКРЫТО» все педали и

      рычаги управления деблокированы, и экскаватор может выполнить

      работу.

Не держитесь за рычаг безопасности при залезании на и

покидании экскаватора.

5) ПЕДАЛЬ ДВИЖЕНИЯ

4) РЫЧАГ ДВИЖЕНИЯ

(1) Этот рычаг смонтирован на педали движения и используется для

     управления движением машины с помощью рук. Принцип работы

     рычага аналогичен принципу работы педали движения.
(2) Для более детальной информации обратитесь к Разделу 4

     <<Движение машины>>.

(1) Эта педаль движения используется для движения машины вперёд

      или назад.

(2) Если нажата левая педаль будет двигаться левая гусеница.

     Если нажата правая педаль будет двигаться правая гусеница.

(3) Для более подробной информации обратитесь к Разделу 4



    «Движение машины».

7) РЫЧАГ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ СИДЕНЬЯ И ПУЛЬТА УПРАВЛЕНИЯ

(1) Этот рычаг используется для перемещения сиденья оператора и

      пульта управления в наиболее удобное для оператора положение.

(2) Потяните за рычаг для регулировки «вперёд-назад» в пределах

     220мм.

3-15

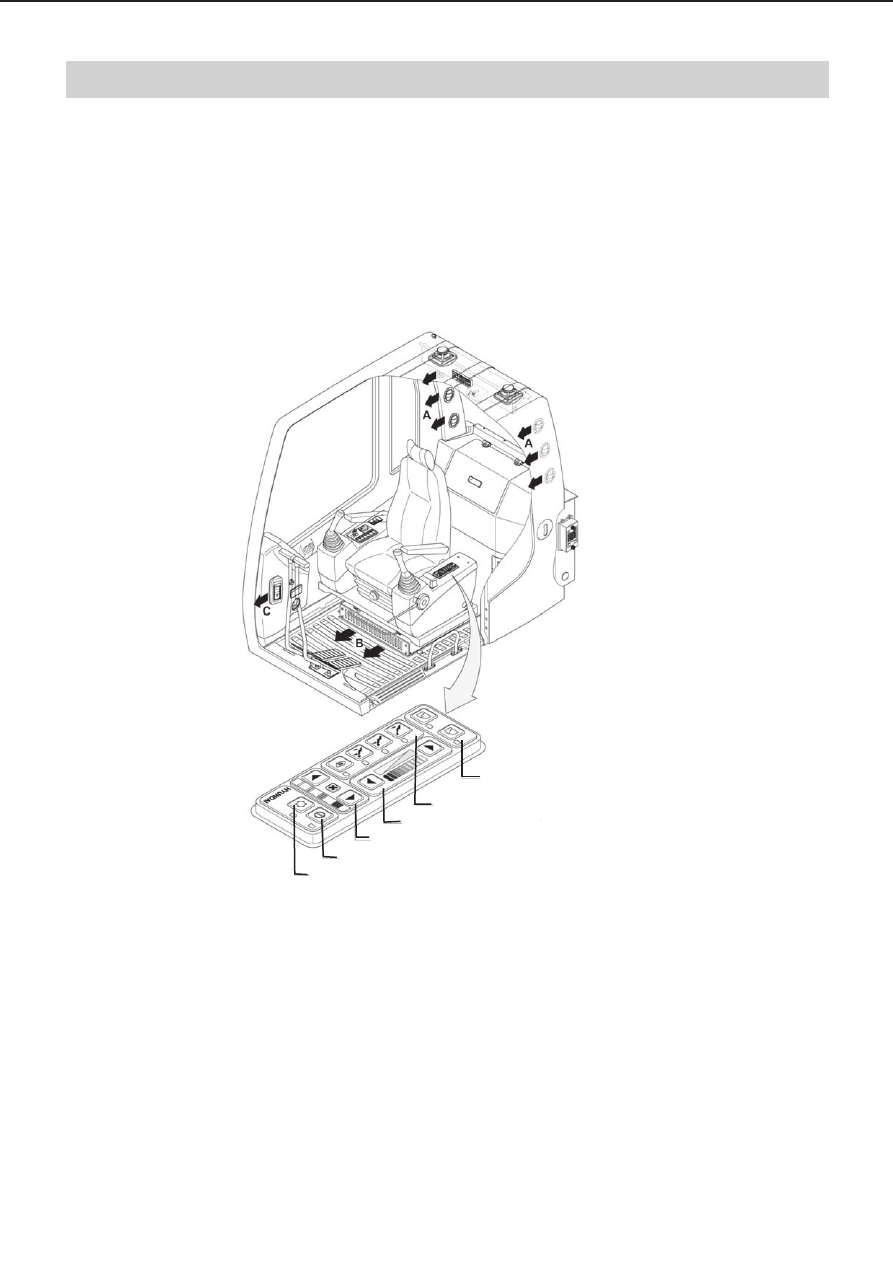

5. КОНДИЦИОНЕР И ОТОПИТЕЛЬ

Кондиционер и отопитель предназначены для создания комфортных условий оператору в кабине

вне зависимости от окружающей температуры и антиобледенителя на стеклах.

• Расположение воздушных каналов

Панель переключателей

Регулятор воздухозаборника

Регулятор потоков воздуха в кабине

Регулятор температур

Регулятор скоростей

Кнопка включения вентилятора

Включение кондиционирования воздуха
