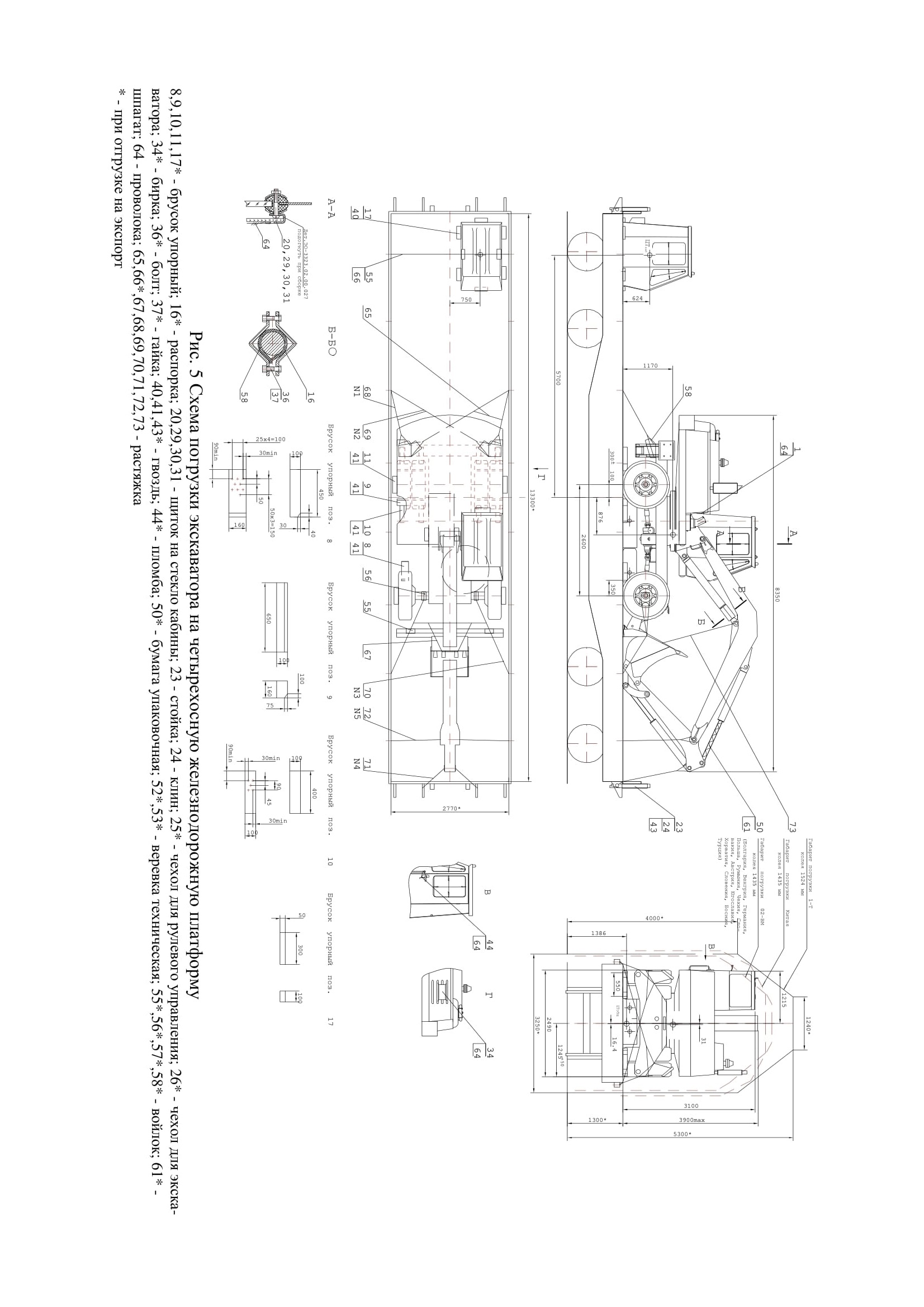

Рис. 5 Схема погрузки экскаватора на четырехосную железнодорожную платформу 8,9,10,11,17* - брусок упорный; 16* - распорка; 20,29,30,31 - щиток на стекло кабины; 23 - стойка; 24 - клин; 25* - чехол для рулевого управления; 26* - чехол для экскаватора; 34* - бирка; 36* - болт; 37* - гайка; 40,41,43* - гвоздь; 44* - пломба; 50* - бумага упаковочная; 52*,53* - веревка техническая; 55*,56*,57*,58* - войлок; 61* -шпагат; 64 - проволока; 65,66*,67,68,69,70,71,72,73 - растяжка * - при отгрузке на экспорт

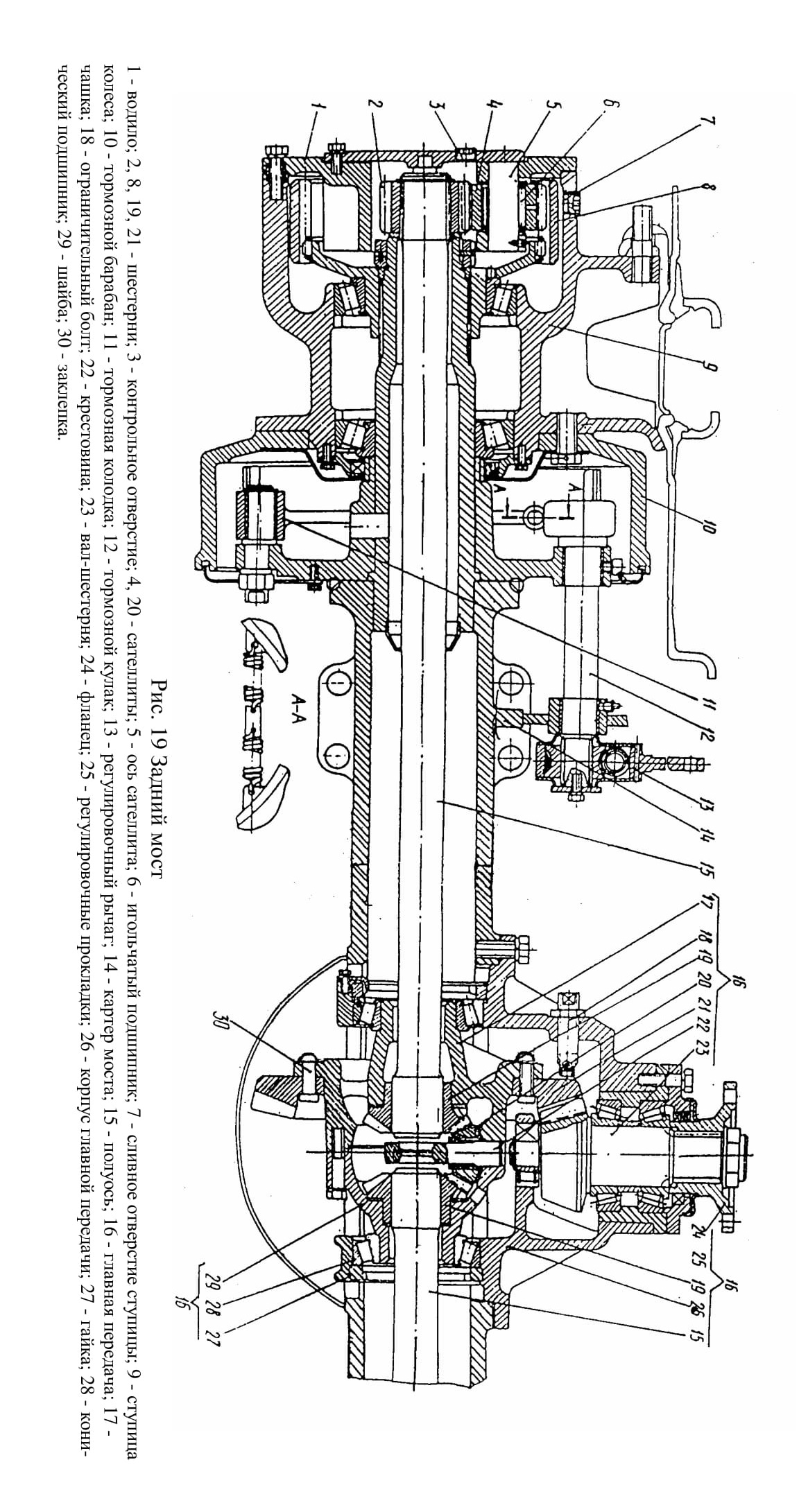

Рис. 19 Задний мост
1 - водило; 2, 8, 19, 21 - шестерни; 3 - контрольное отверстие; 4, 20 - сателлиты; 5 - ось сателлита; 6 - игольчатый подшипник; 7 - сливное отверстие ступицы; 9 - ступица колеса; 10 - тормозной барабан; 11 - тормозная колодка; 12 - тормозной кулак; 13 - регулировочный рычаг; 14 - картер моста; 15 - полуось; 16 - главная передача; 17 -чашка; 18 - ограничительный болт; 22 - крестовина; 23 - вал-шестерня; 24 - фланец; 25 - регулировочные прокладки; 26 - корпус главной передачи; 27 - гайка; 28 - конический подшипник; 29 - шайба; 30 - заклепка.

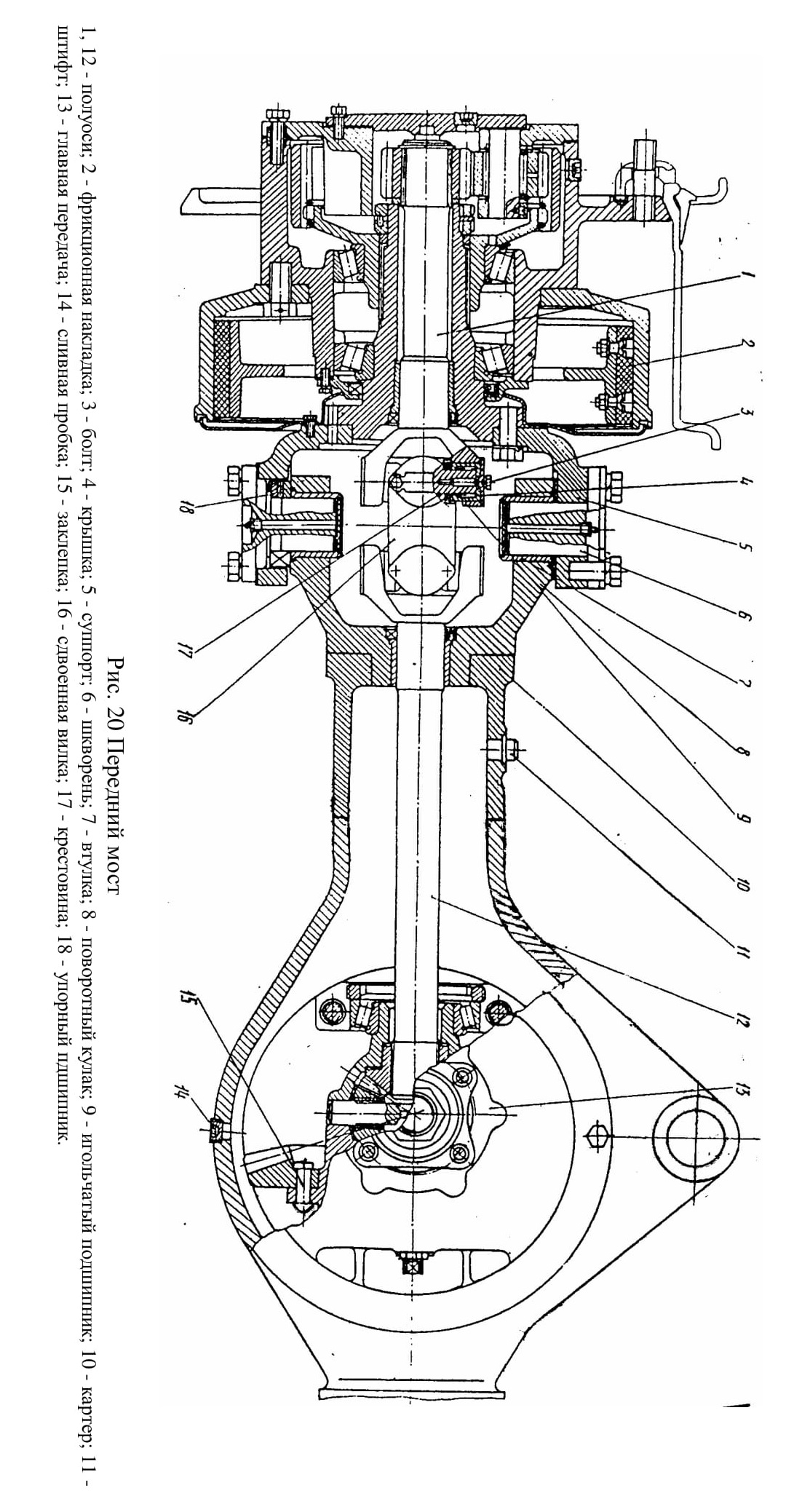

Рис. 20 Передний мост
1,12- полуоси; 2 - фрикционная накладка; 3 - болт; 4 - крышка; 5 - суппорт; 6 - шкворень; 7 - втулка; 8 - поворотный кулак; 9 - игольчатый подшипник; 10 - картер; 11 штифт; 13 - главная передача; 14 - сливная пробка; 15 - заклепка; 16 - сдвоенная вилка; 17 - крестовина; 18 - упорный пдшипник.

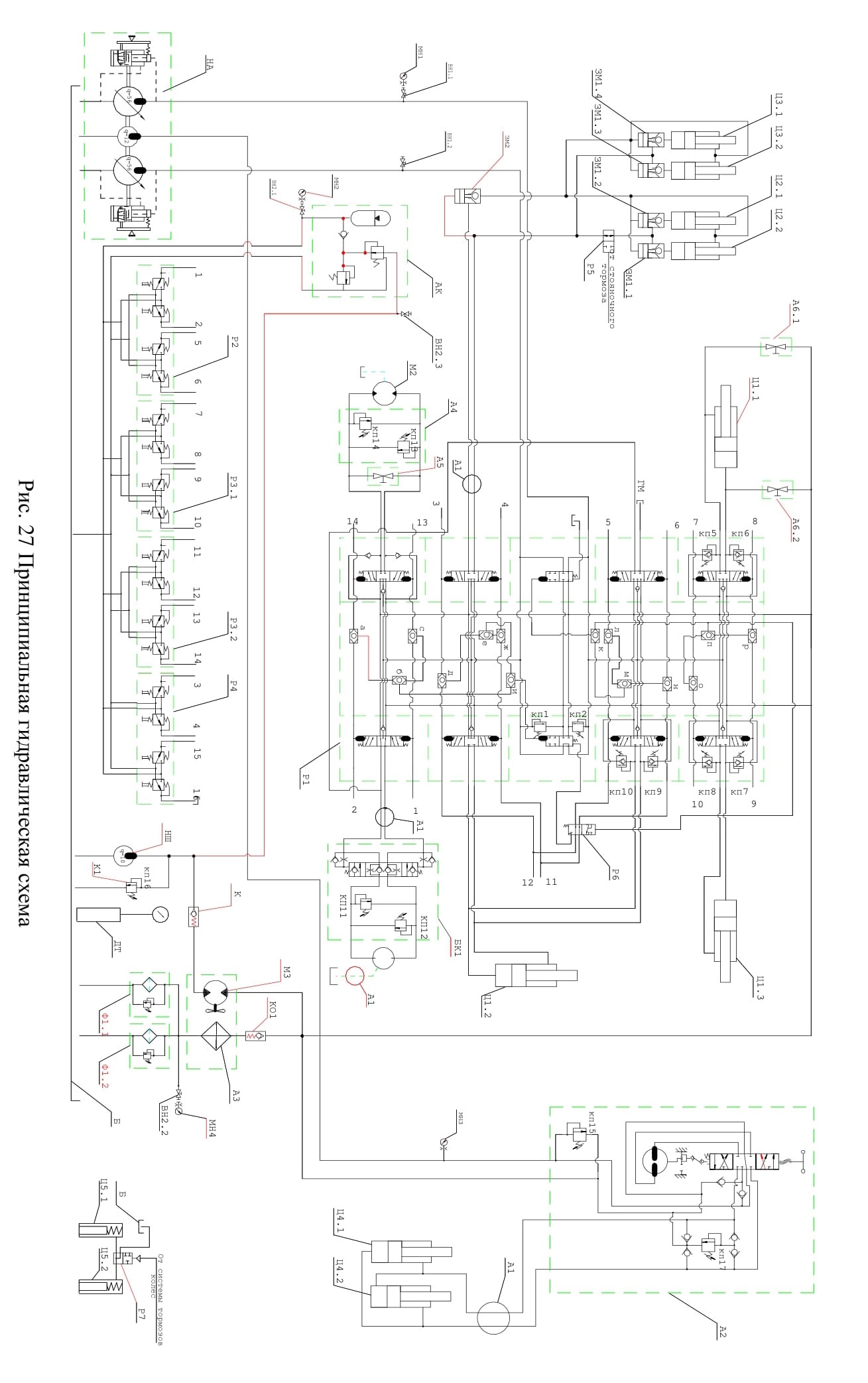

Рис. 27 Принципиальная гидравлическая схема

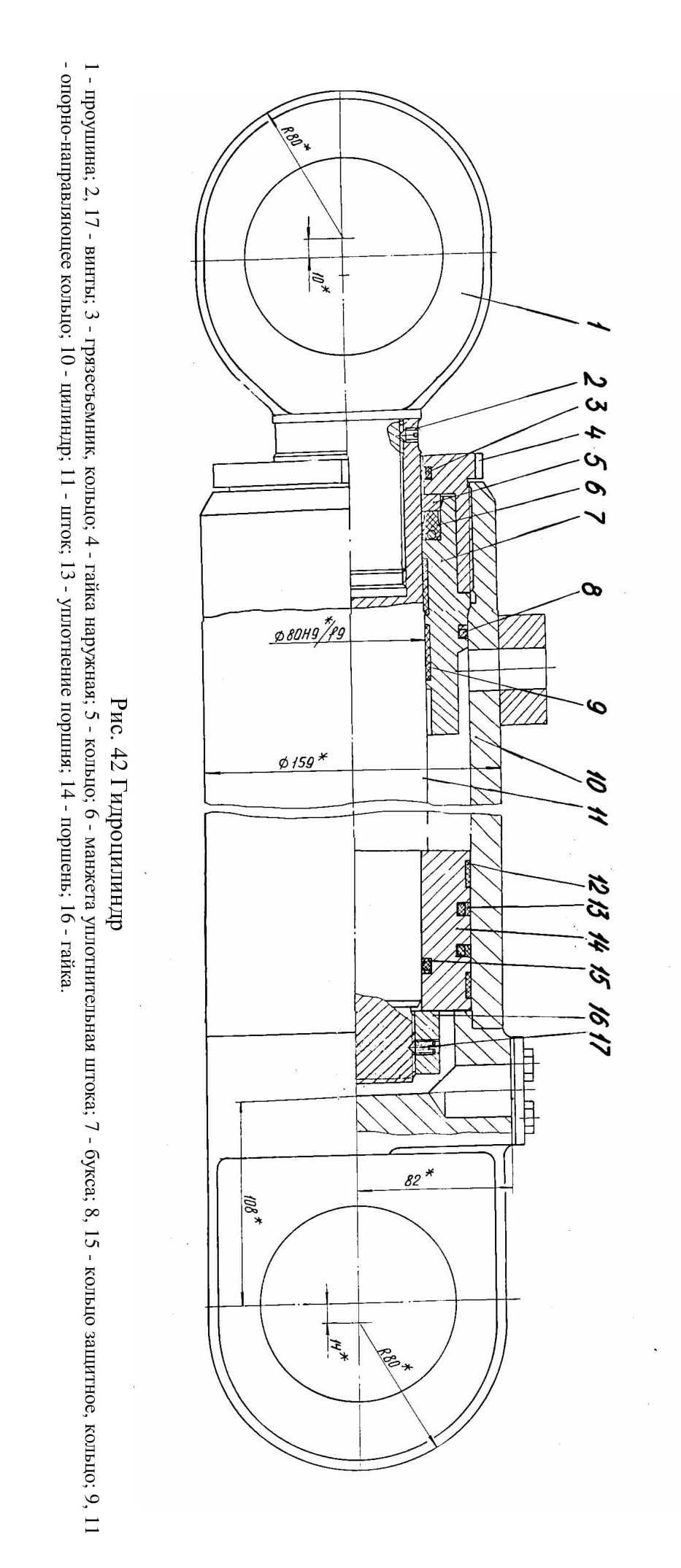

Рис. 42 Гидроцилиндр

1 - проушина; 2, 17 - винты; 3 - грязесъемник, кольцо; 4 - гайка наружная; 5 - кольцо; 6 - манжета уплотнительная штока; 7 - букса; 8, 15 - кольцо защитное, кольцо; 9, 11 - опорно-направляющее кольцо; 10 - цилиндр; 11 - шток; 13 - уплотнение поршня; 14 - поршень; 16 - гайка.

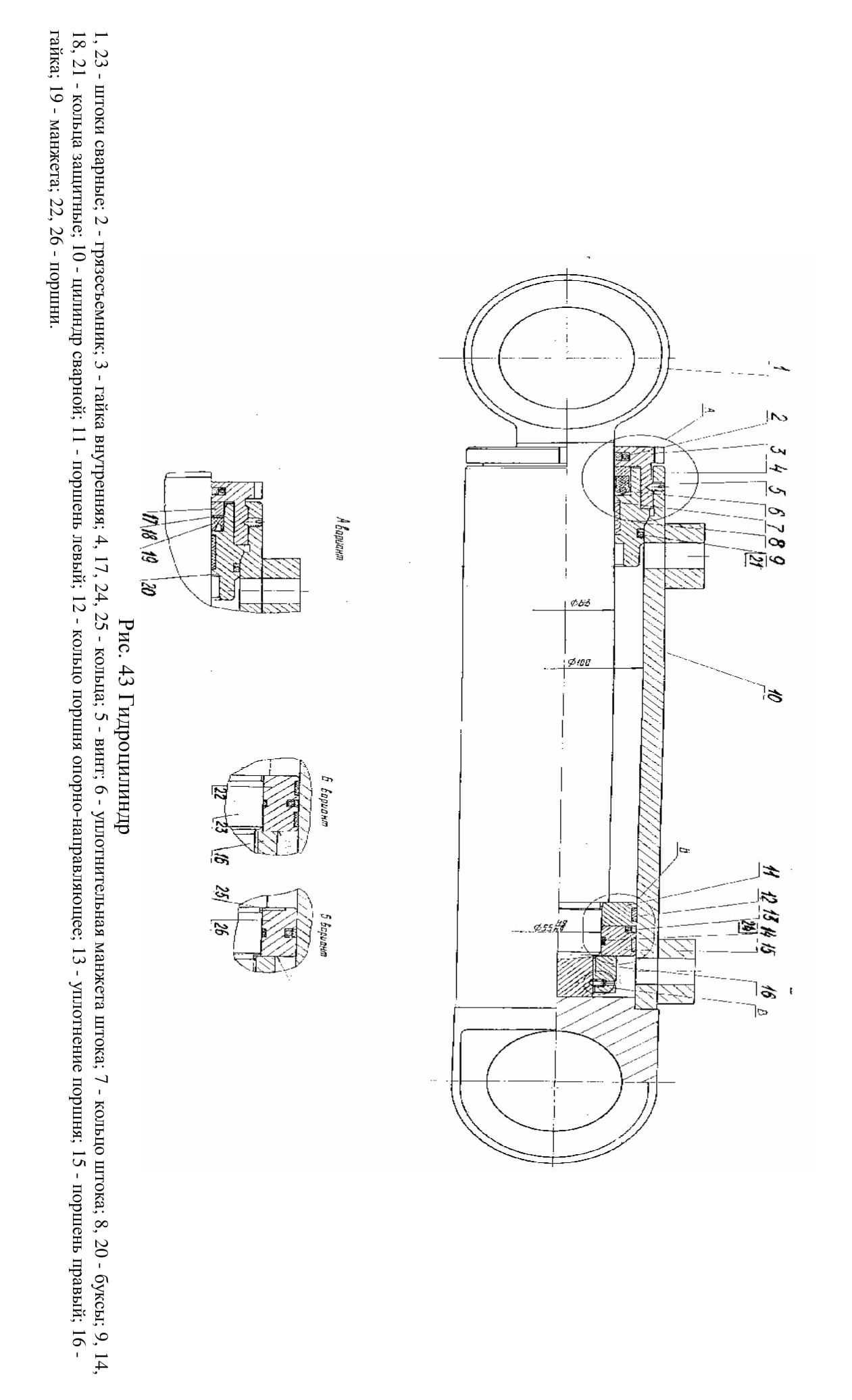

Рис. 43 Гидроцилиндр
1, 23 - штоки сварные; 2 - грязесъемник; 3 - гайка внутренняя; 4, 17, 24, 25 - кольца; 5 - винт; 6 - уплотнительная манжета штока; 7 - кольцо штока; 8, 20 - буксы; 9, 14, 18, 21 - кольца защитные; 10 - цилиндр сварной; 11 - поршень левый; 12 - кольцо поршня опорно-направляющее; 13 - уплотнение поршня; 15 - поршень правый; 16 -гайка; 19 - манжета; 22, 26 - поршни.

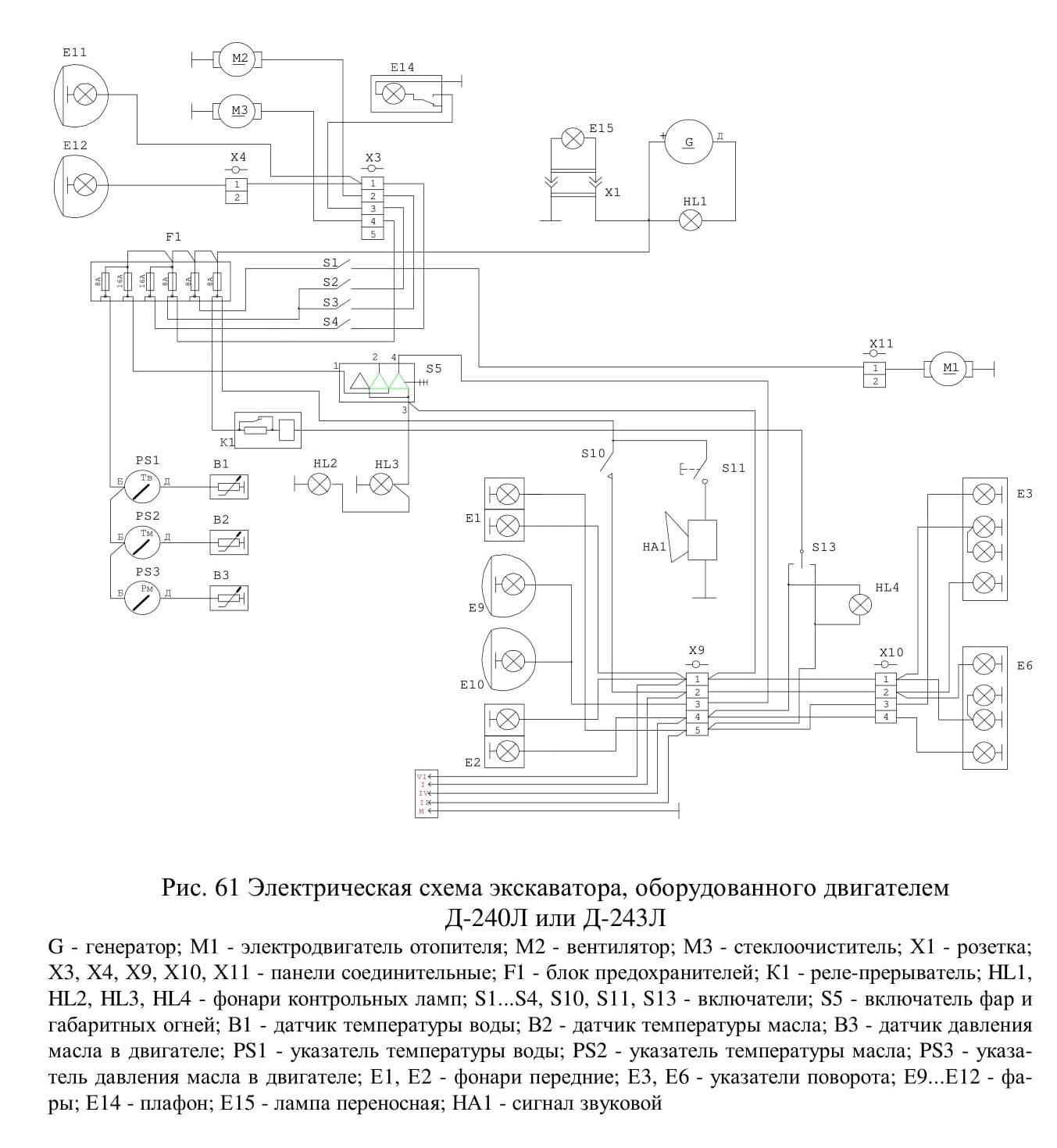

Рис. 61 Электрическая схема экскаватора, оборудованного двигателем
Д-240Л или Д-243Л
G - генератор; Ml - электродвигатель отопителя; М2 - вентилятор; М3 - стеклоочиститель; XI - розетка; ХЗ, Х4, Х9, Х10, XII - панели соединительные; F1 - блок предохранителей; К1 - реле-прерыватель; HL1, HL2, HL3, HL4 - фонари контрольных ламп; S1...S4, S10, Sll, S13 - включатели; S5 - включатель фар и габаритных огней; В1 - датчик температуры воды; В2 - датчик температуры масла; ВЗ - датчик давления масла в двигателе; PS1 - указатель температуры воды; PS2 - указатель температуры масла; PS3 - указатель давления масла в двигателе; El, Е2 - фонари передние; ЕЗ, Е6 - указатели поворота; Е9...Е12 - фары; Е14 - плафон; Е15 - лампа переносная; НА1 - сигнал звуковой

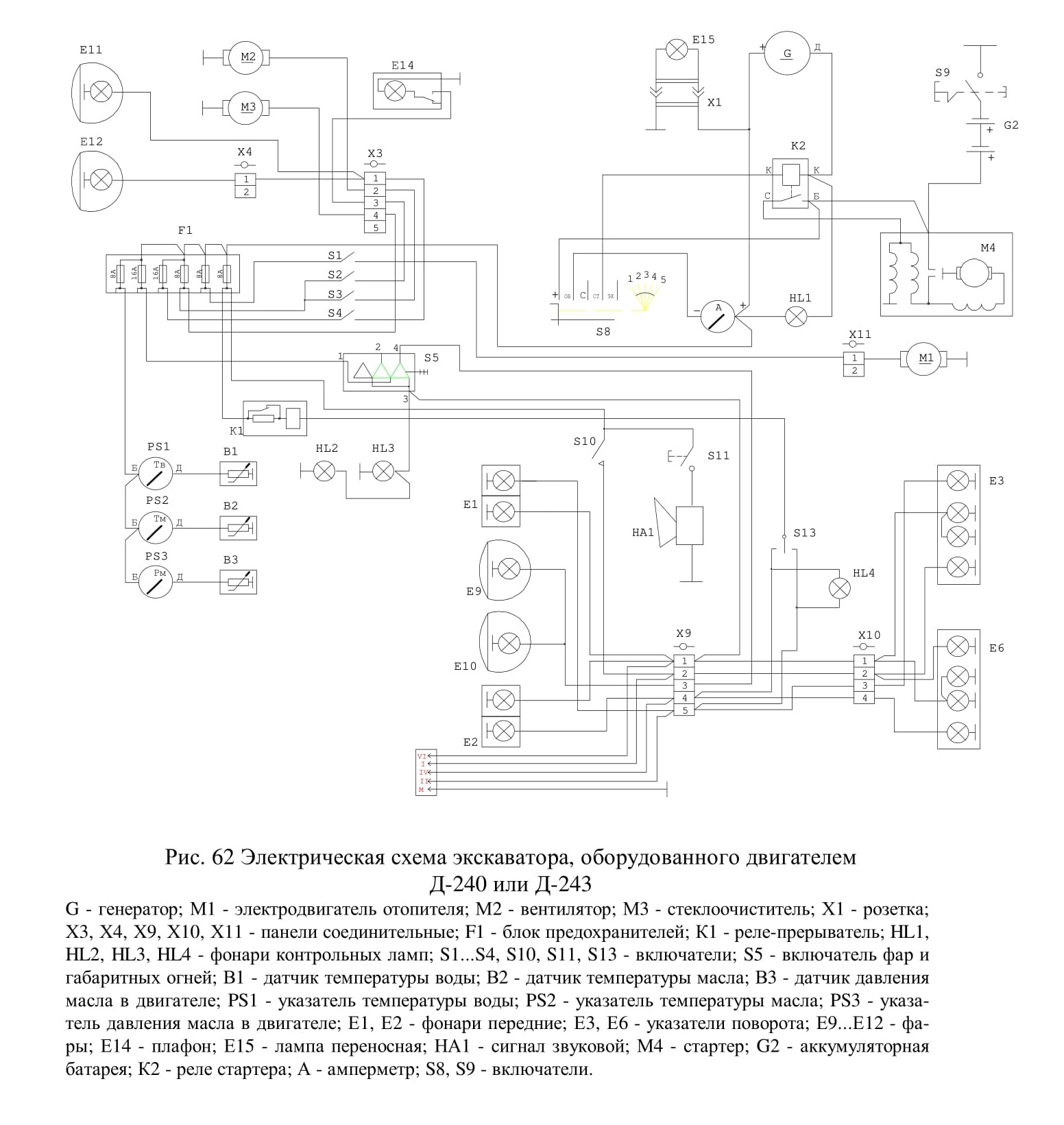

Рис. 62 Электрическая схема экскаватора, оборудованного двигателем

Д-240 или Д-243

G - генератор; Ml - электродвигатель отопителя; М2 - вентилятор; М3 - стеклоочиститель; XI - розетка; ХЗ, Х4, Х9, XIО, XII - панели соединительные; F1 - блок предохранителей; К1 - реле-прерыватель; HL1, HL2, HL3, HL4 - фонари контрольных ламп; S1...S4, S10, Sll, S13 - включатели; S5 - включатель фар и габаритных огней; В1 - датчик температуры воды; В2 - датчик температуры масла; ВЗ - датчик давления масла в двигателе; PS1 - указатель температуры воды; PS2 - указатель температуры масла; PS3 - указатель давления масла в двигателе; El, Е2 - фонари передние; ЕЗ, Е6 - указатели поворота; Е9...Е12 - фары; Е14 - плафон; Е15 - лампа переносная; НА1 - сигнал звуковой; М4 - стартер; G2 - аккумуляторная батарея; К2 - реле стартера; А - амперметр; S8, S9 - включатели.
