Экскаватор Komatsu PC300, 300LC-7, PC350, 350LC-7. Заводская инструкция (2002 год) - часть 24

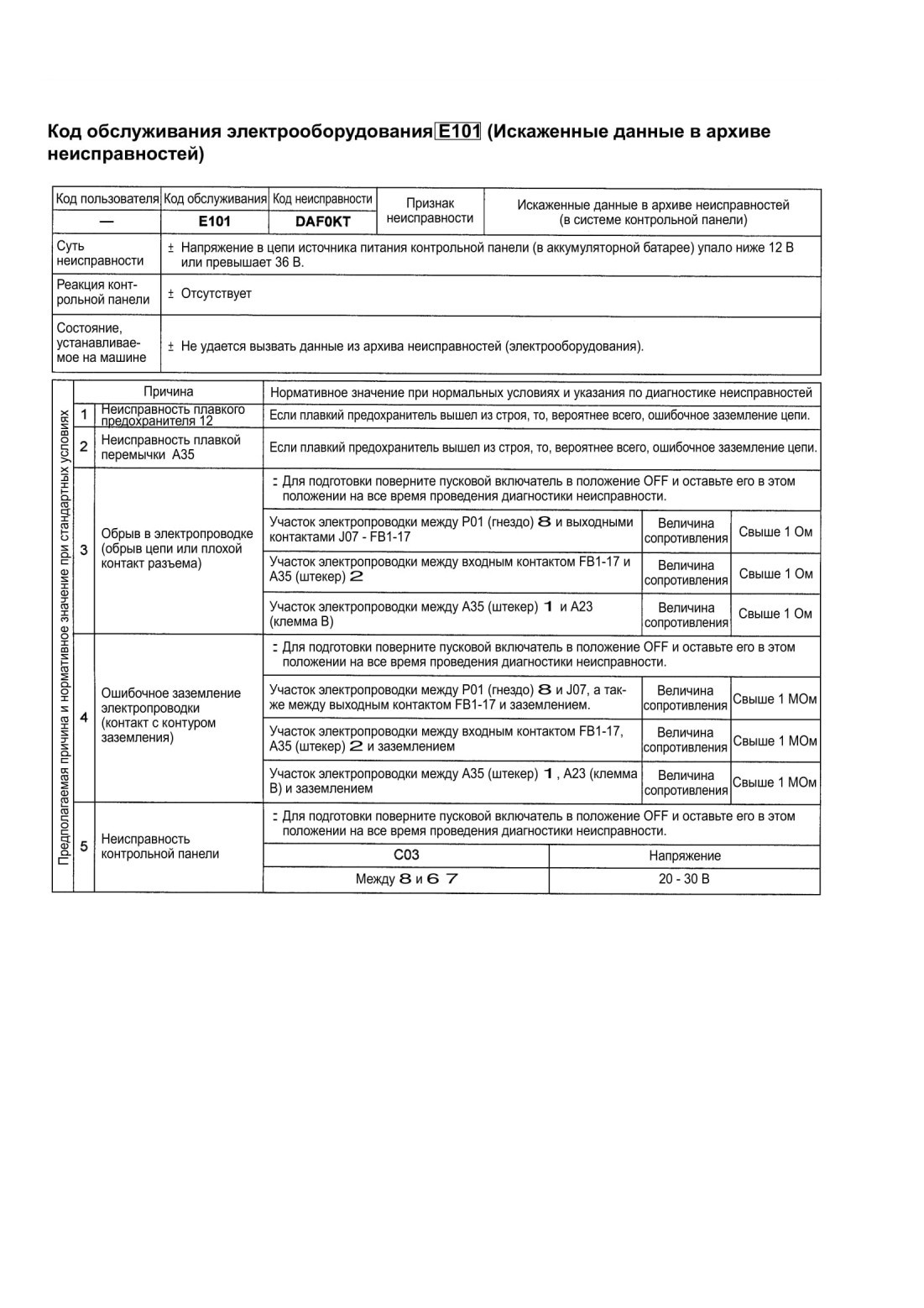

Код обслуживания электрооборудования Е101 (Искаженные данные в архиве неисправностей)

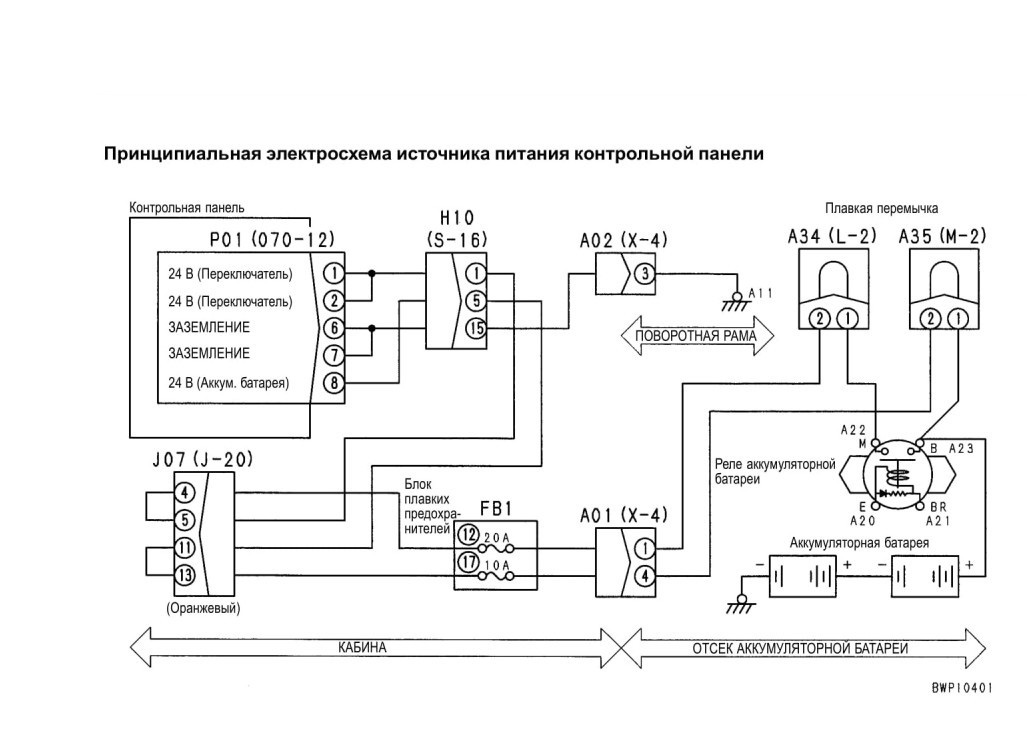

Принципиальная электросхема источника питания контрольной панели

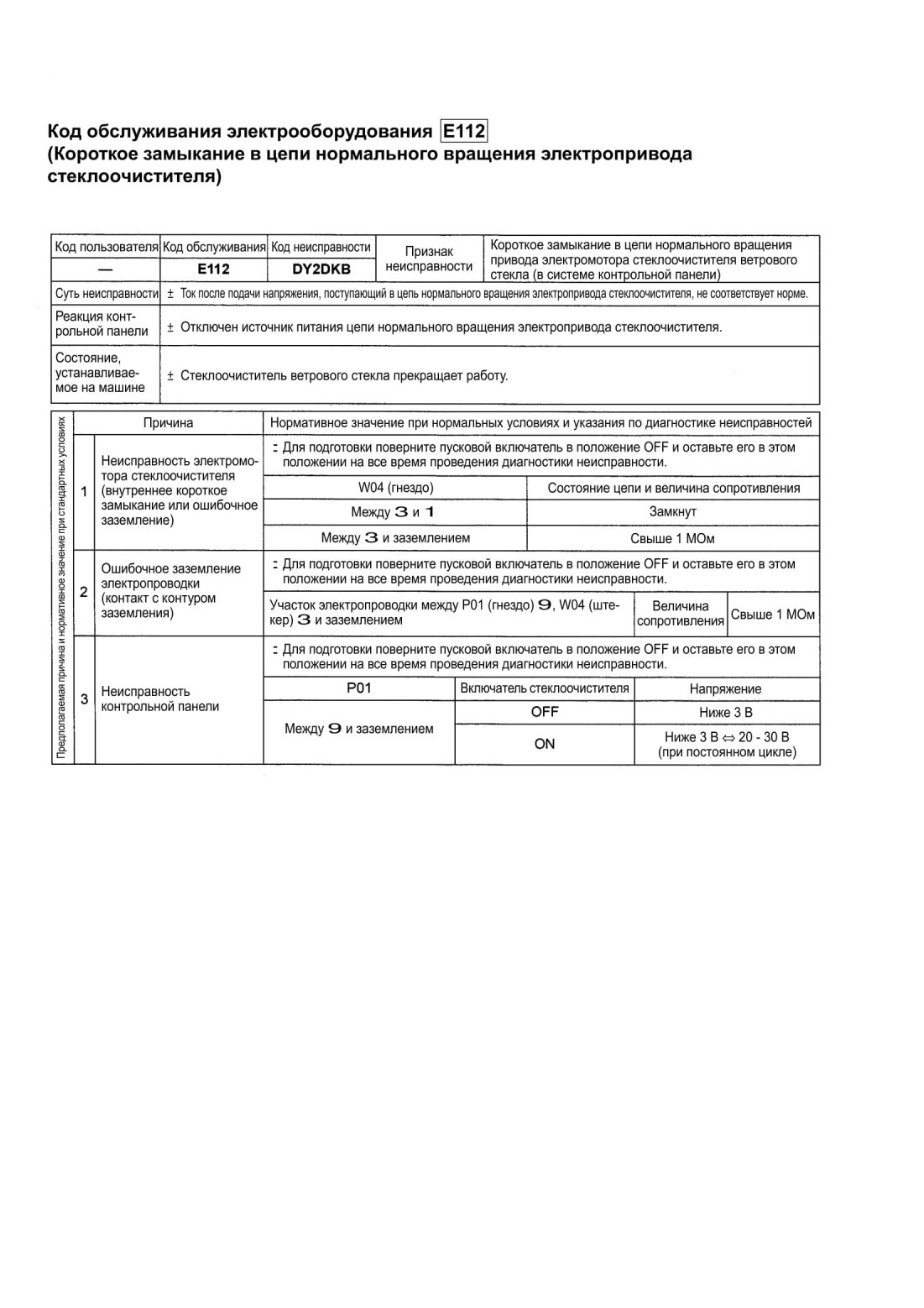

Код обслуживания электрооборудования Е112 (Короткое замыкание в цепи нормального вращения электропривода стеклоочистителя)

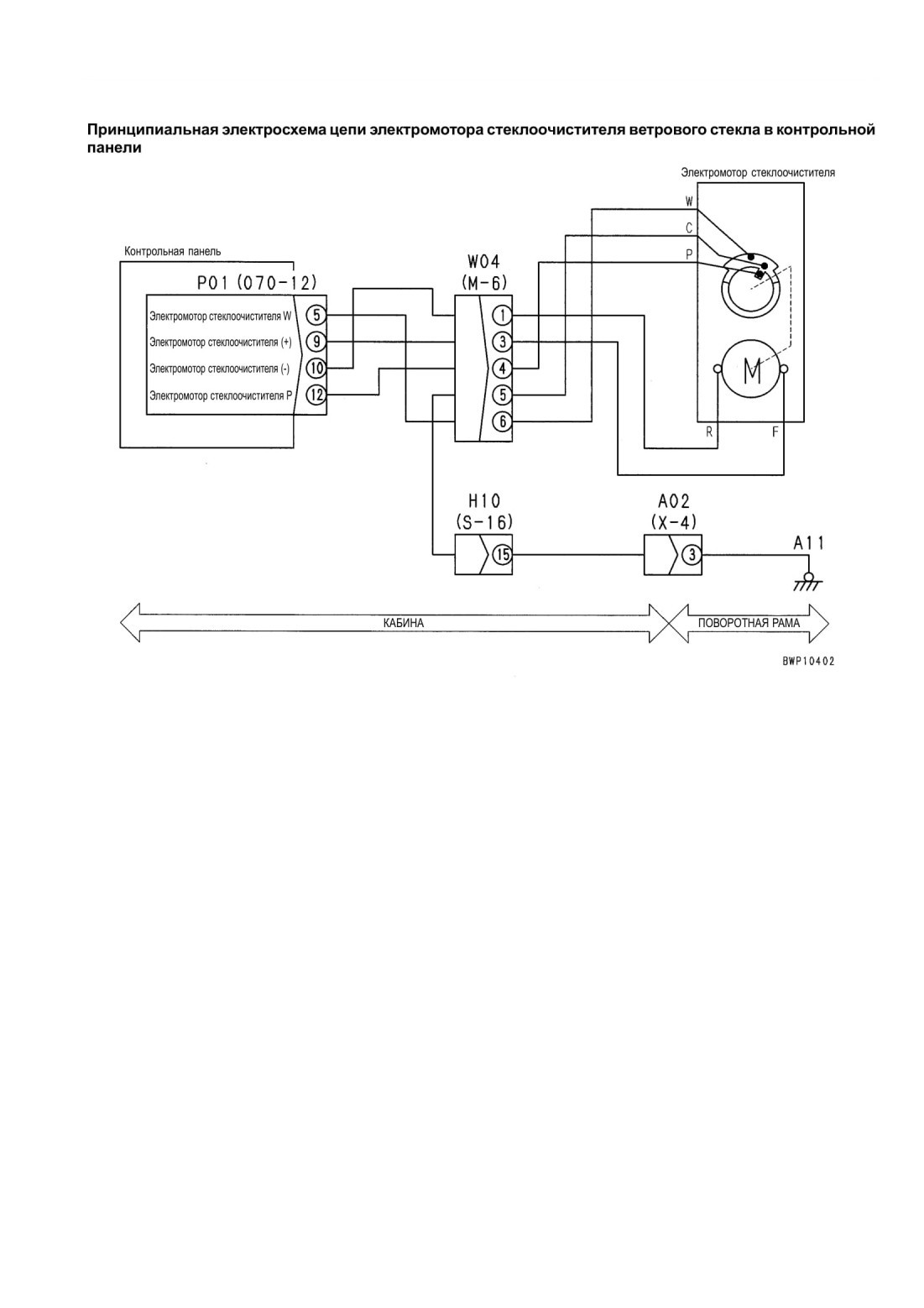

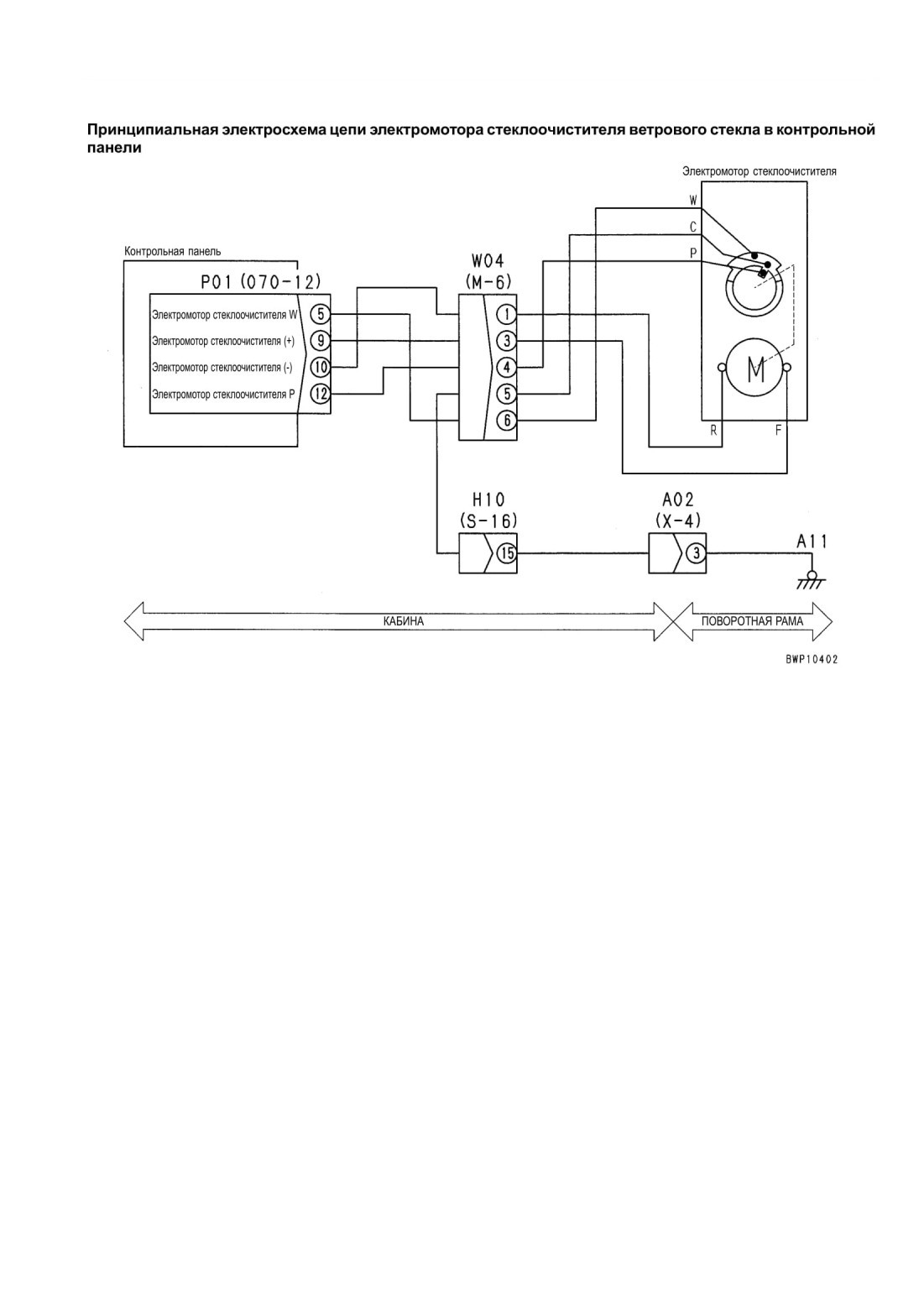

Принципиальная электросхема цепи электромотора стеклоочистителя ветрового стекла в контрольной

панели

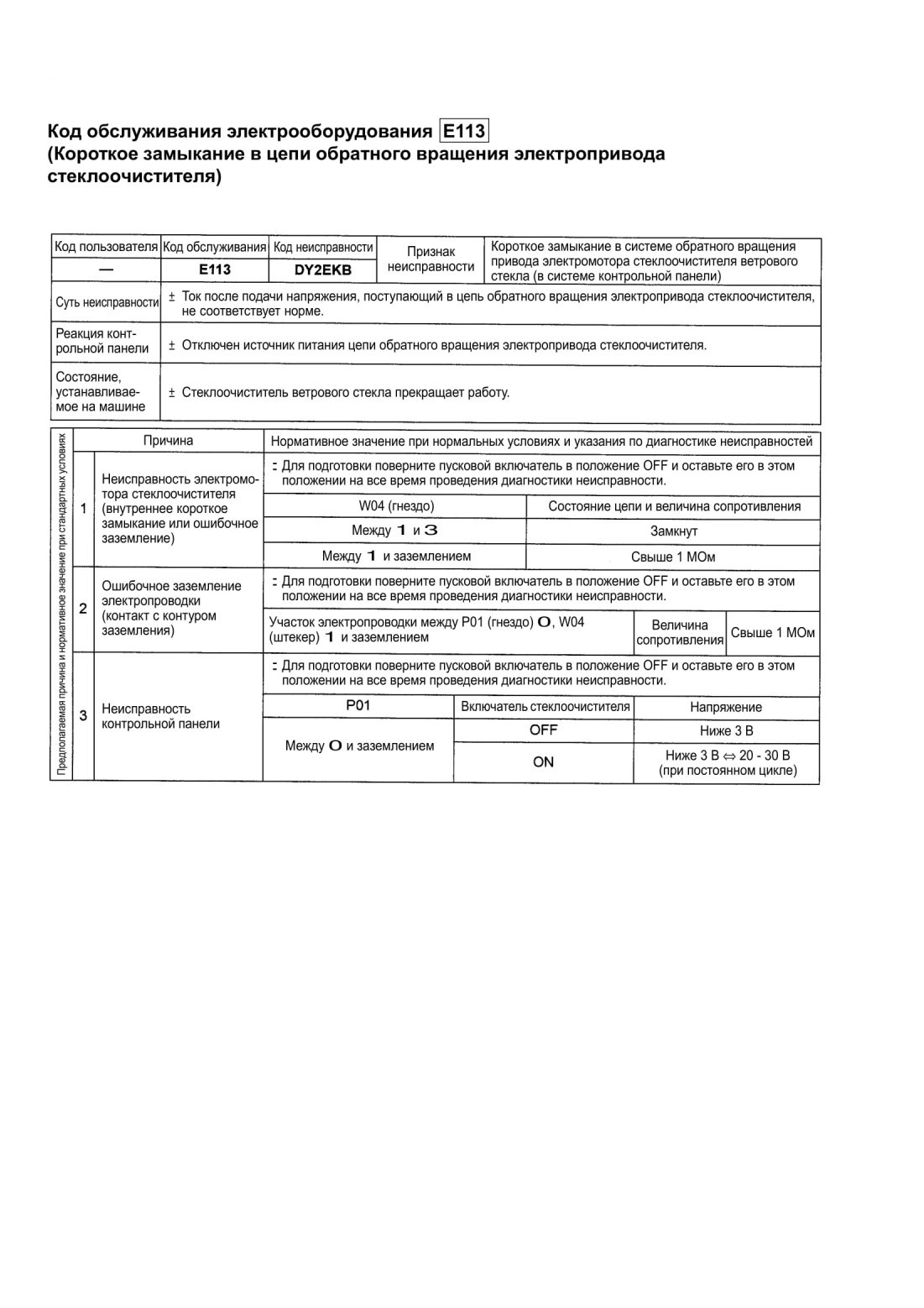

Код обслуживания электрооборудования Е113 (Короткое замыкание в цепи обратного вращения электропривода стеклоочистителя)

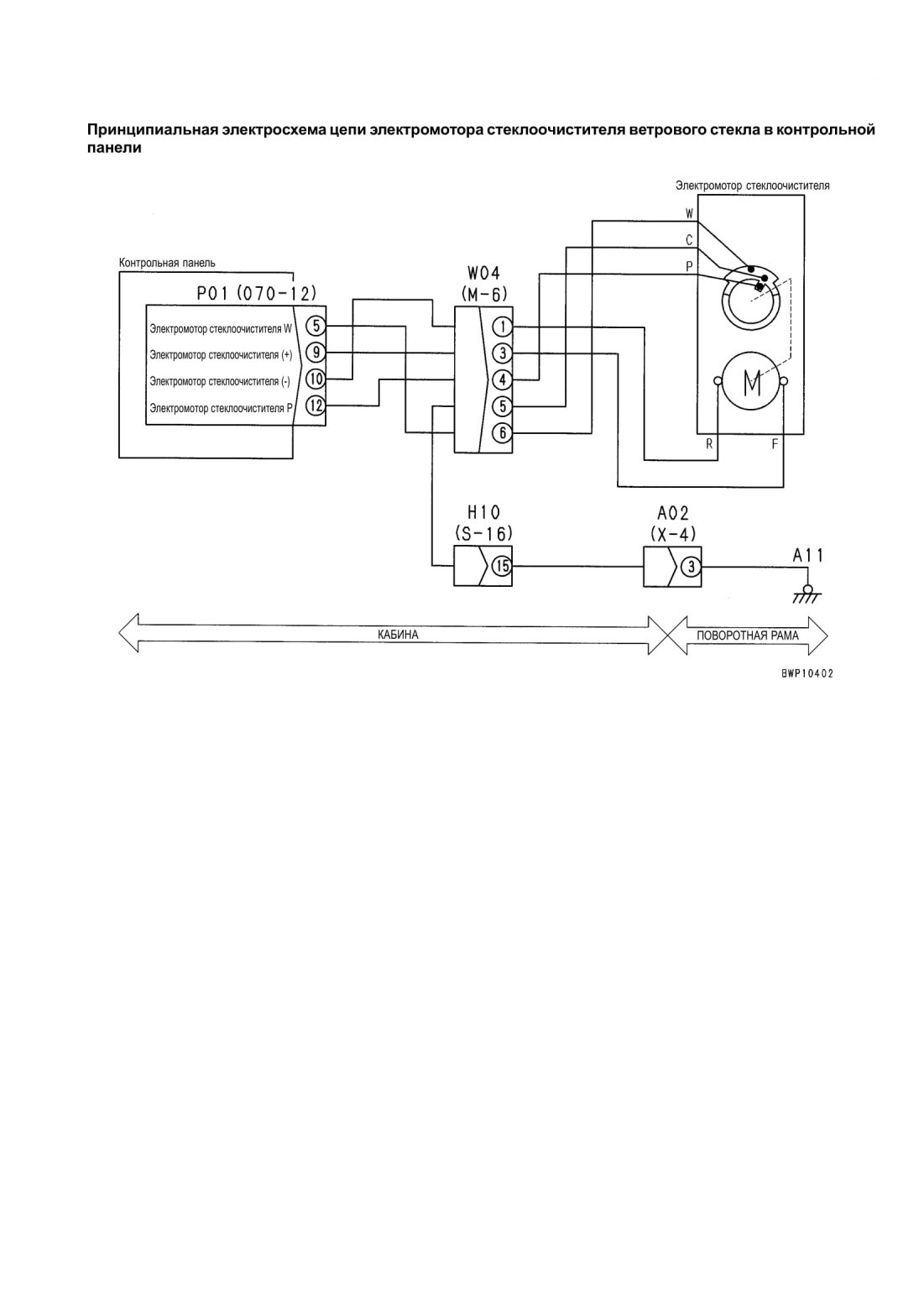

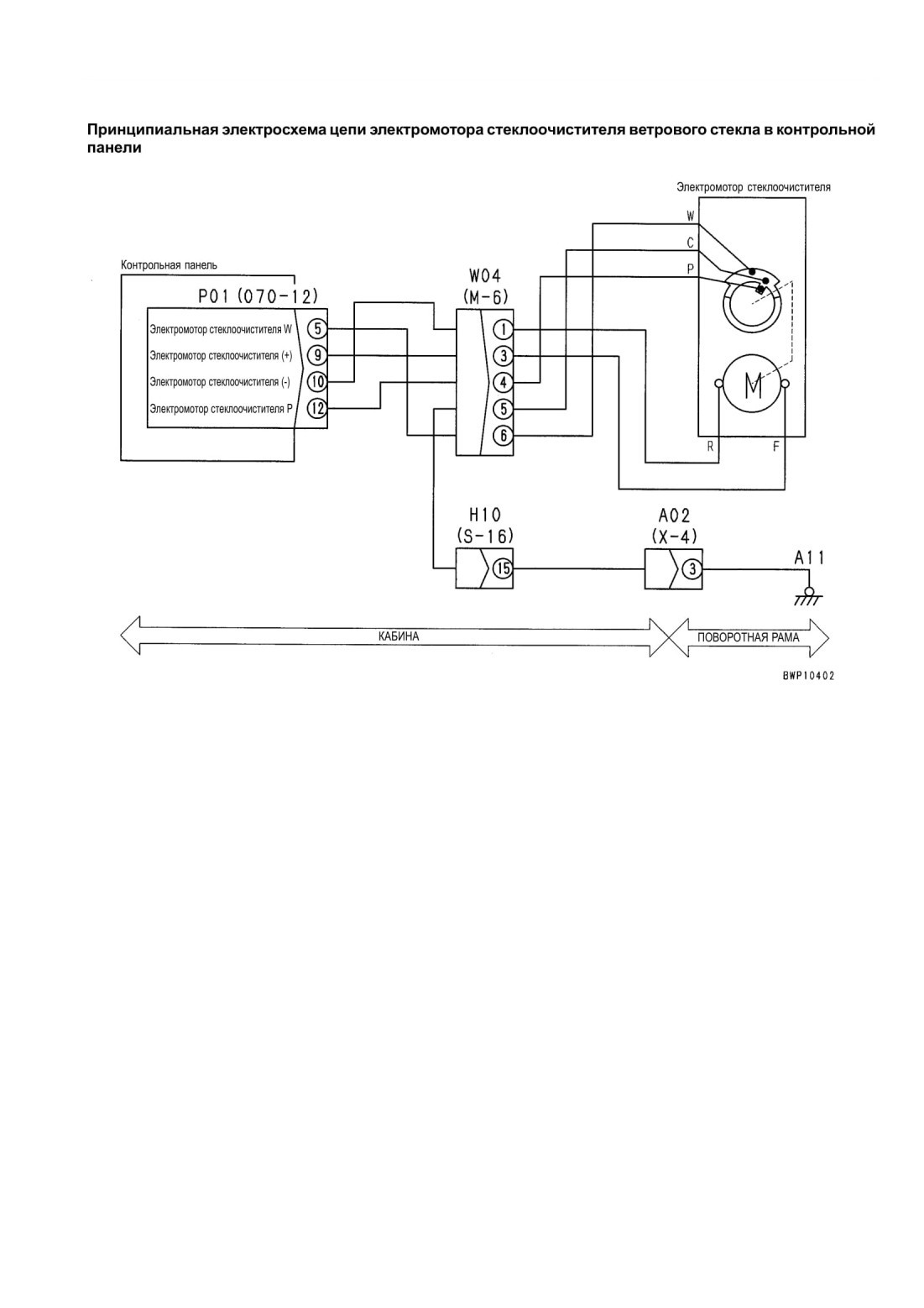

Принципиальная электросхема цепи электромотора стеклоочистителя ветрового стекла в контрольной панели

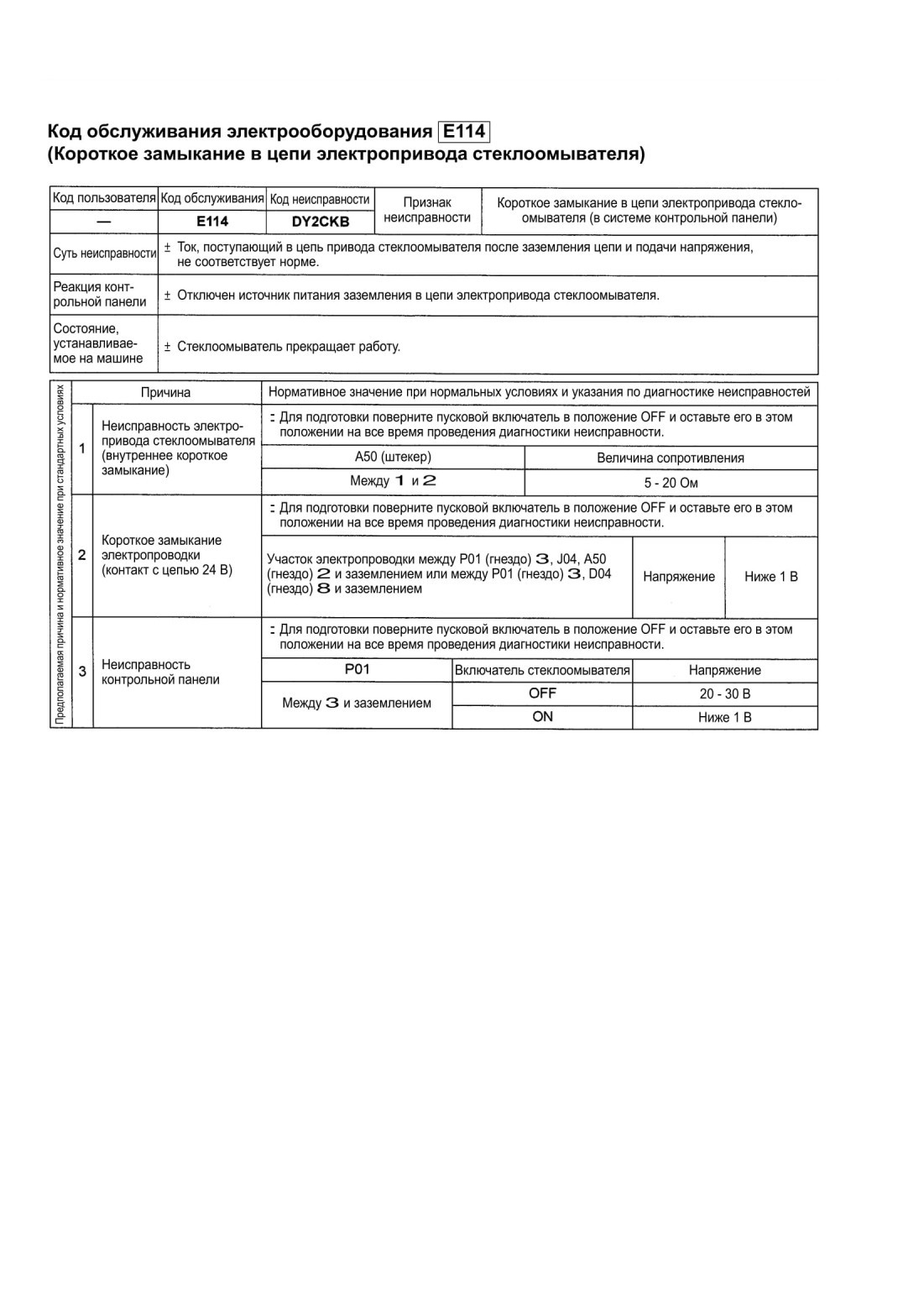

Код обслуживания электрооборудования Е114 (Короткое замыкание в цепи электропривода стеклоомывателя)

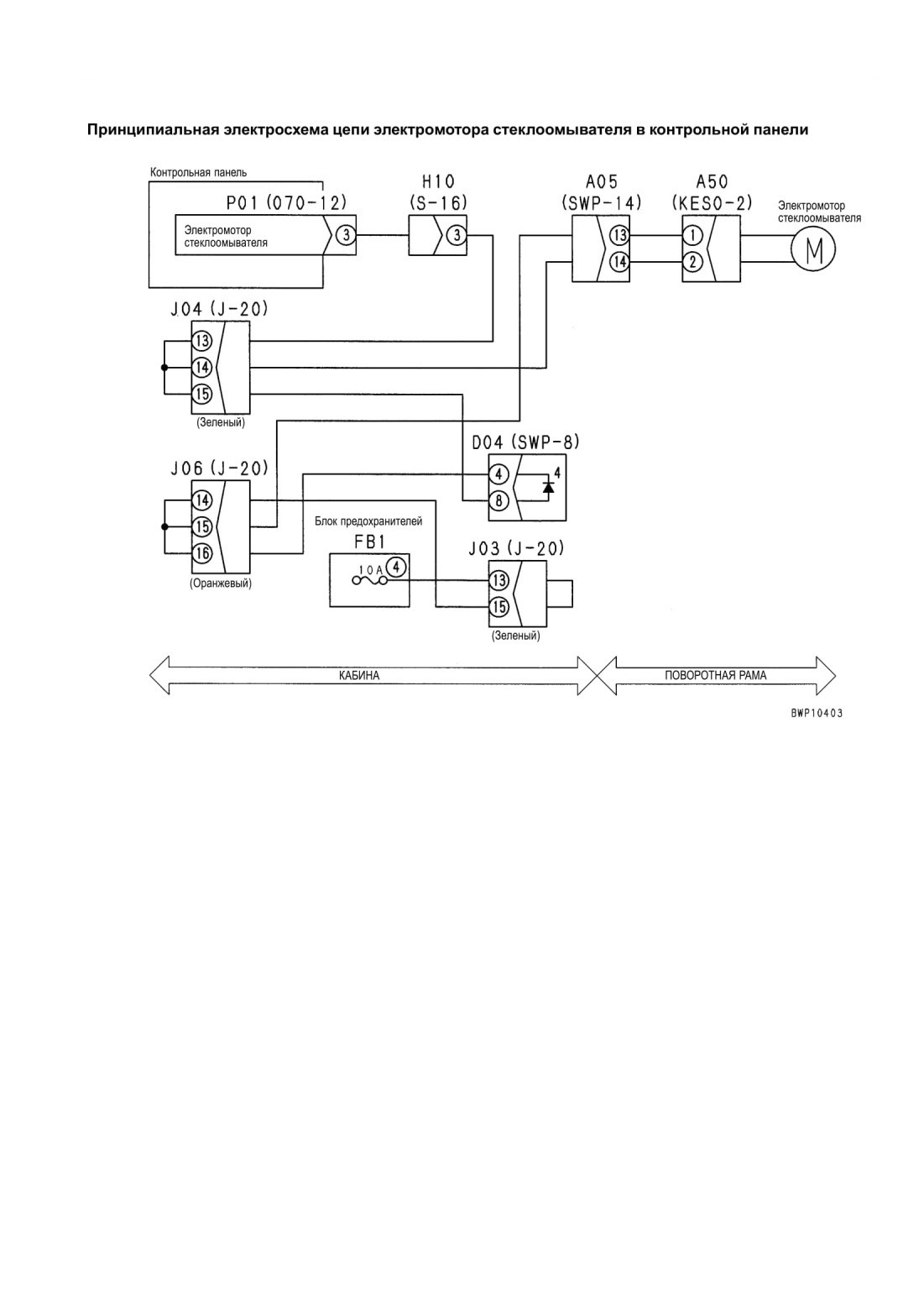

Принципиальная электросхема цепи электромотора стеклоомывателя в контрольной панели
