Экскаватор Komatsu PC300, 300LC-7, PC350, 350LC-7. Заводская инструкция (2002 год) - часть 22

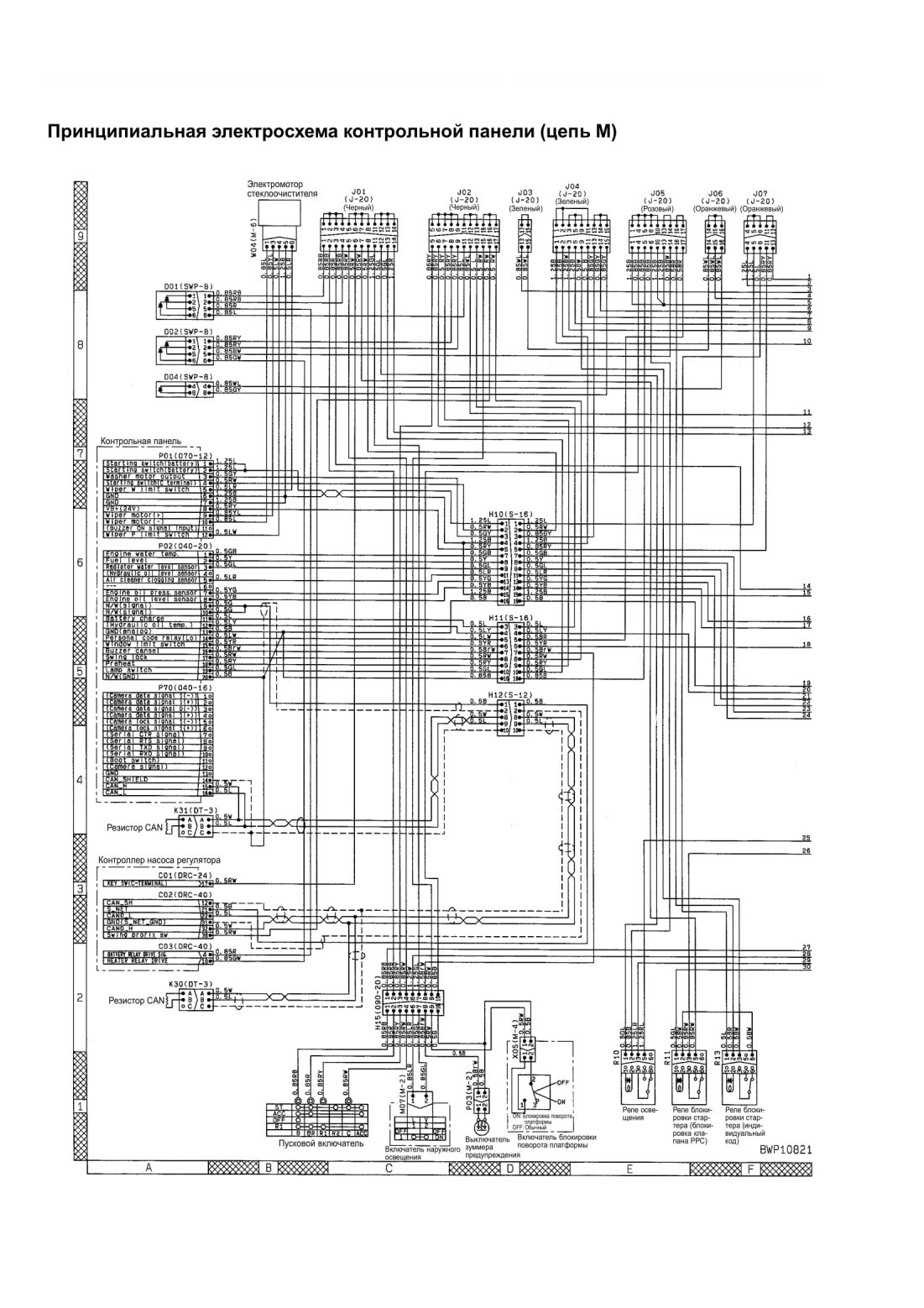

Принципиальная электросхема контрольной панели (цепь М)

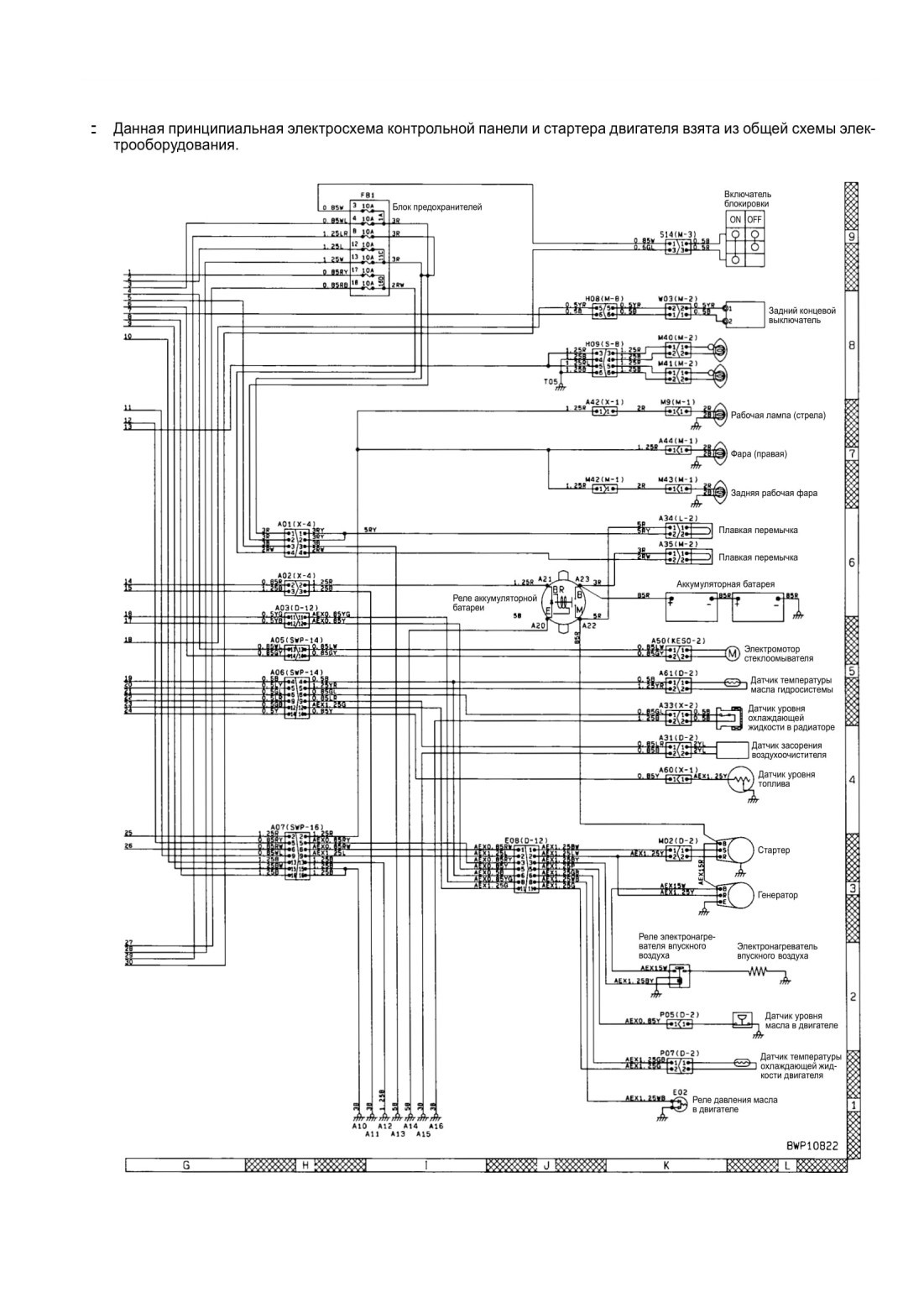

2 Данная принципиальная электросхема контрольной панели и стартера двигателя взята из общей схемы электрооборудования.

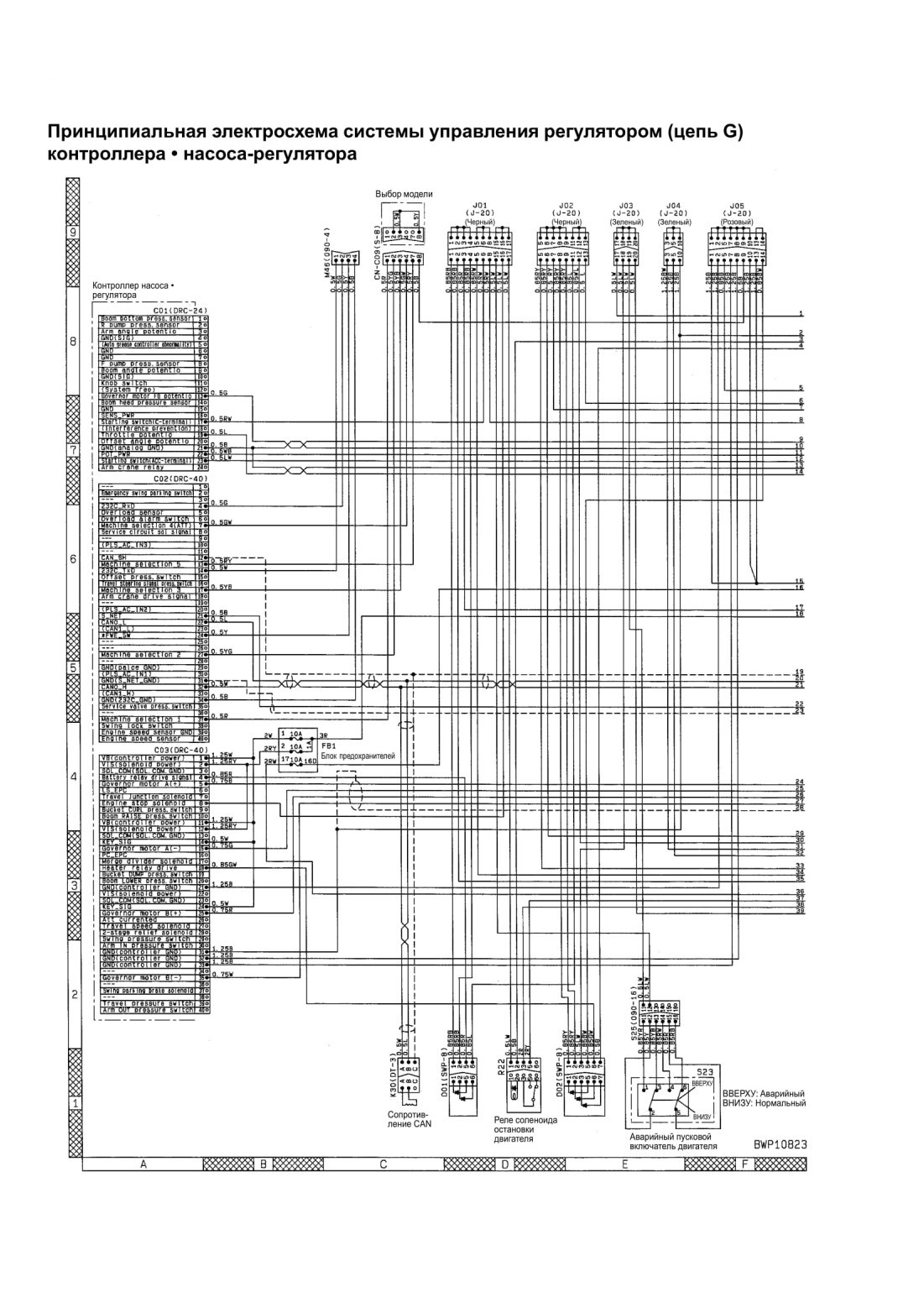

Принципиальная электросхема системы управления регулятором (цепь G) контроллера • насоса-регулятора

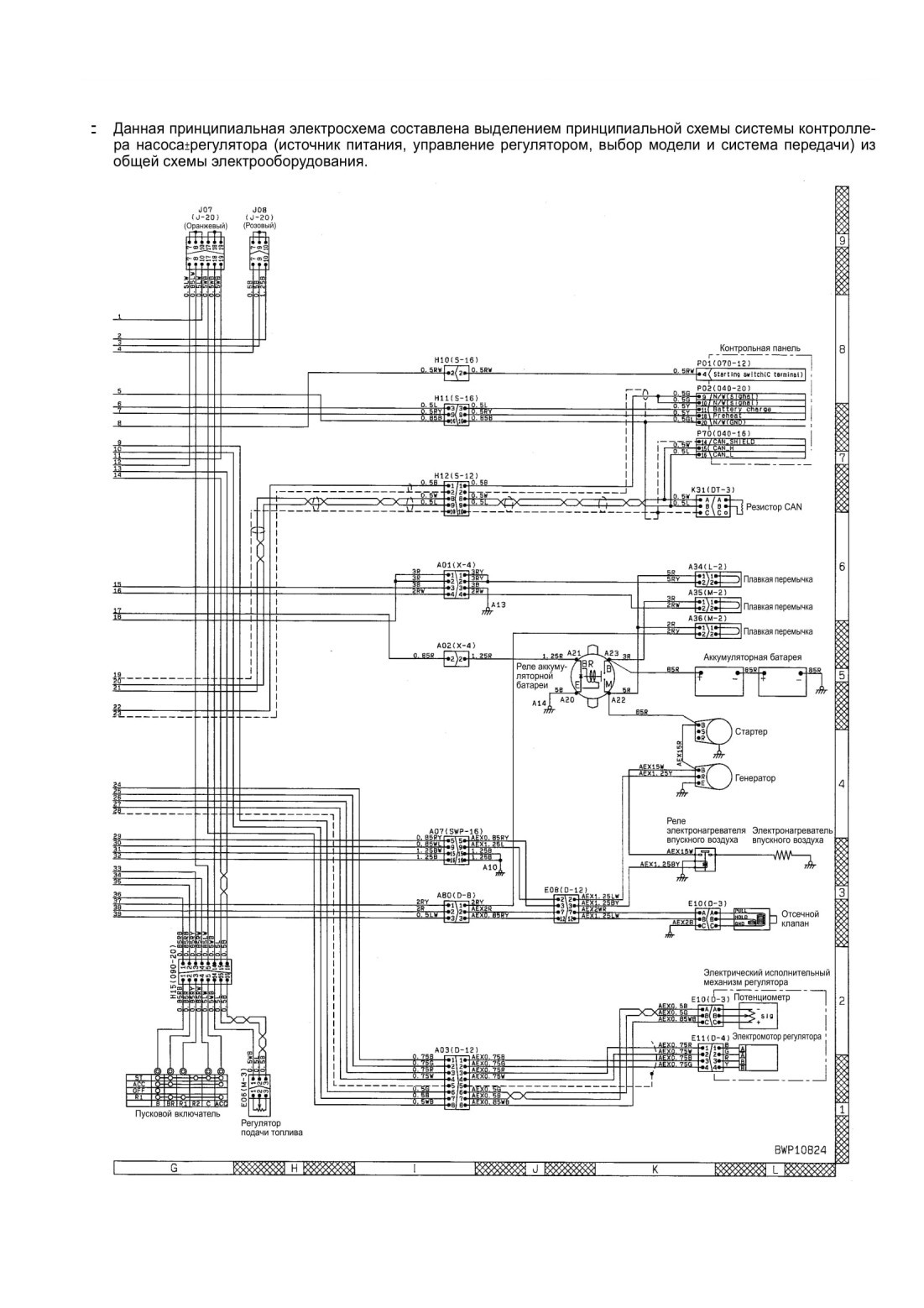

Данная принципиальная электросхема составлена выделением принципиальной схемы системы контроллера насоса+регулятора (источник питания, управление регулятором, выбор модели и система передачи) из общей схемы электрооборудования.

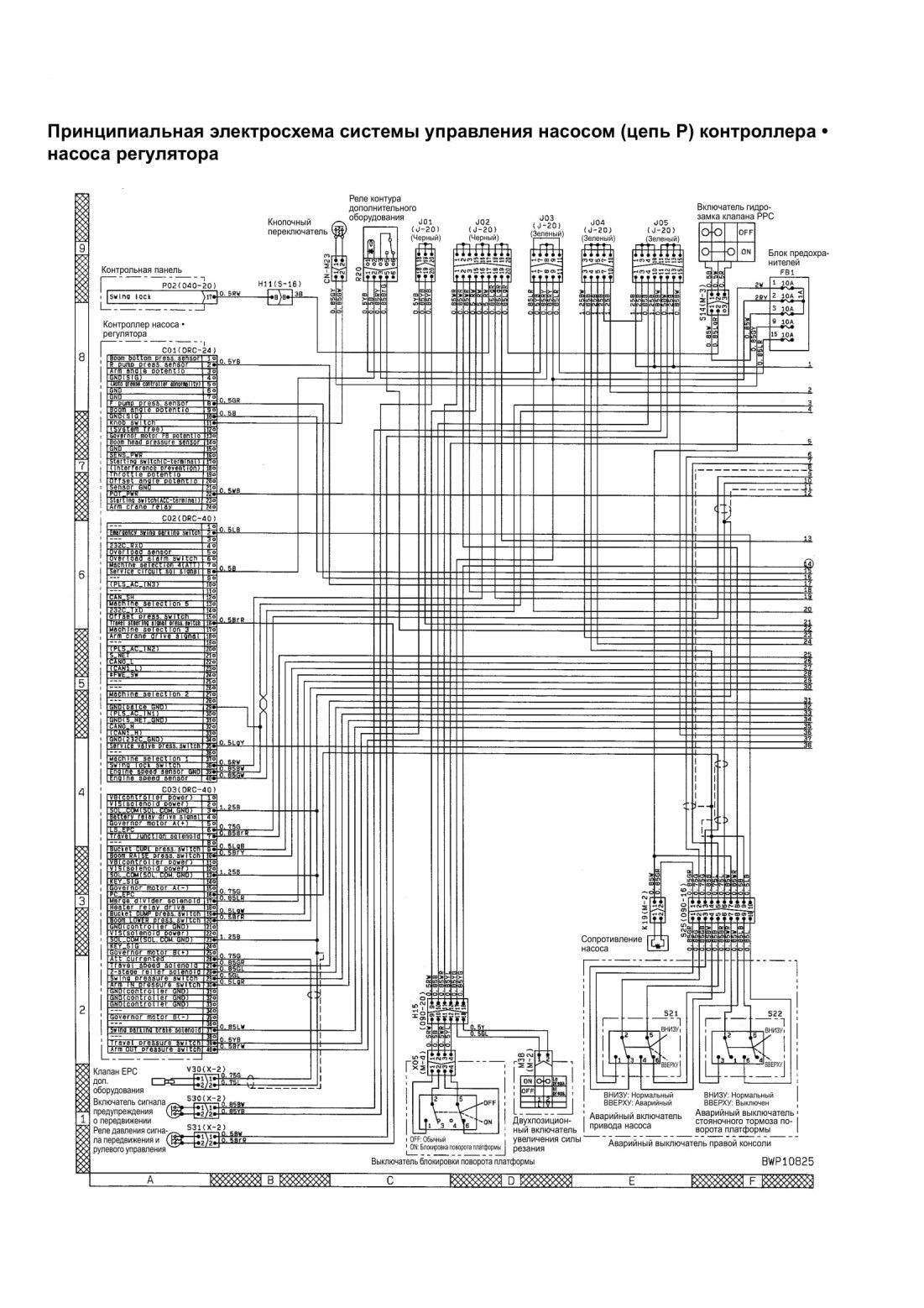

Принципиальная электросхема системы управления насосом (цепь Р) контроллера насоса регулятора

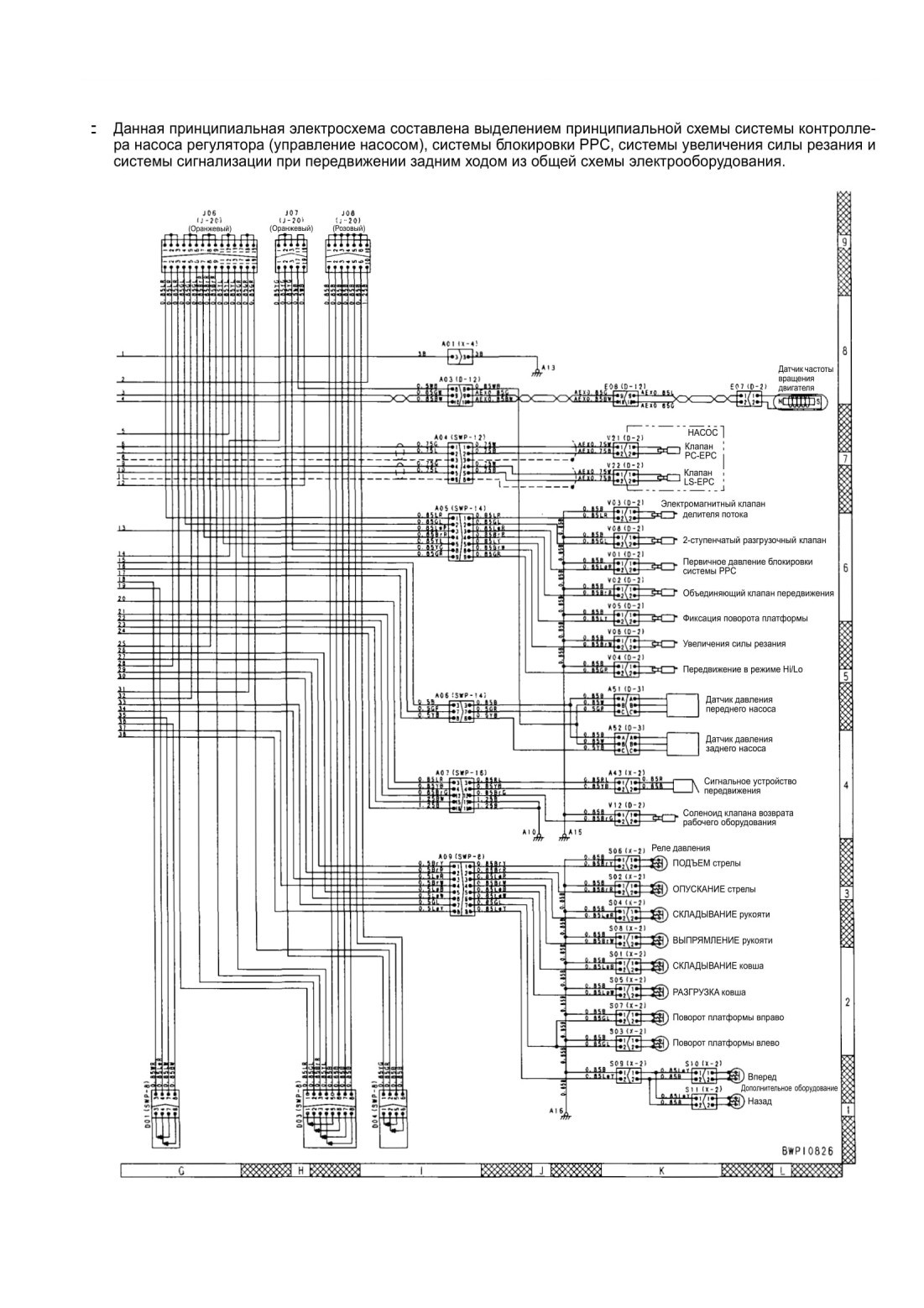

Данная принципиальная электросхема составлена выделением принципиальной схемы системы контроллера насоса регулятора (управление насосом), системы блокировки РРС, системы увеличения силы резания и системы сигнализации при передвижении задним ходом из общей схемы электрооборудования.

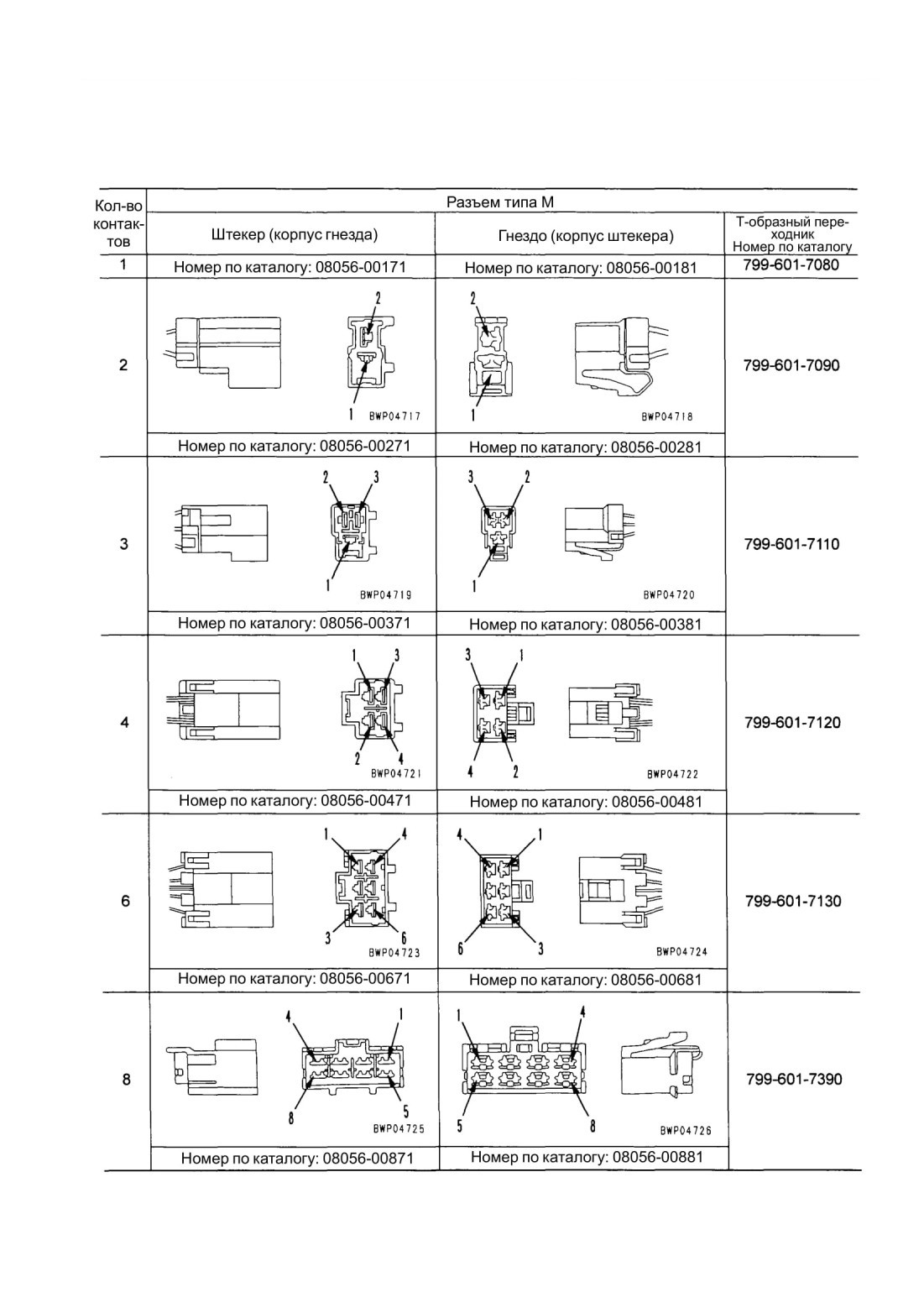

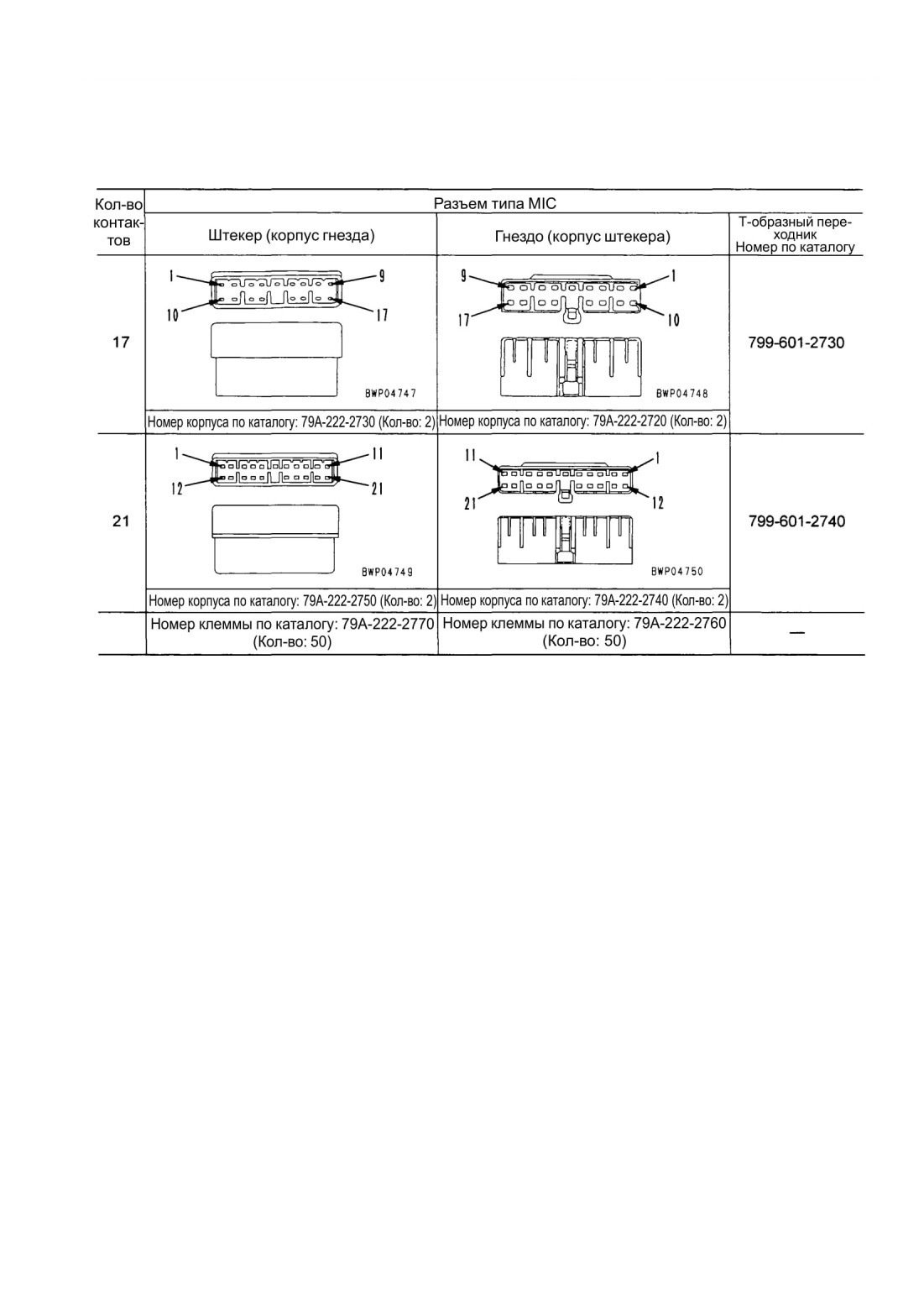

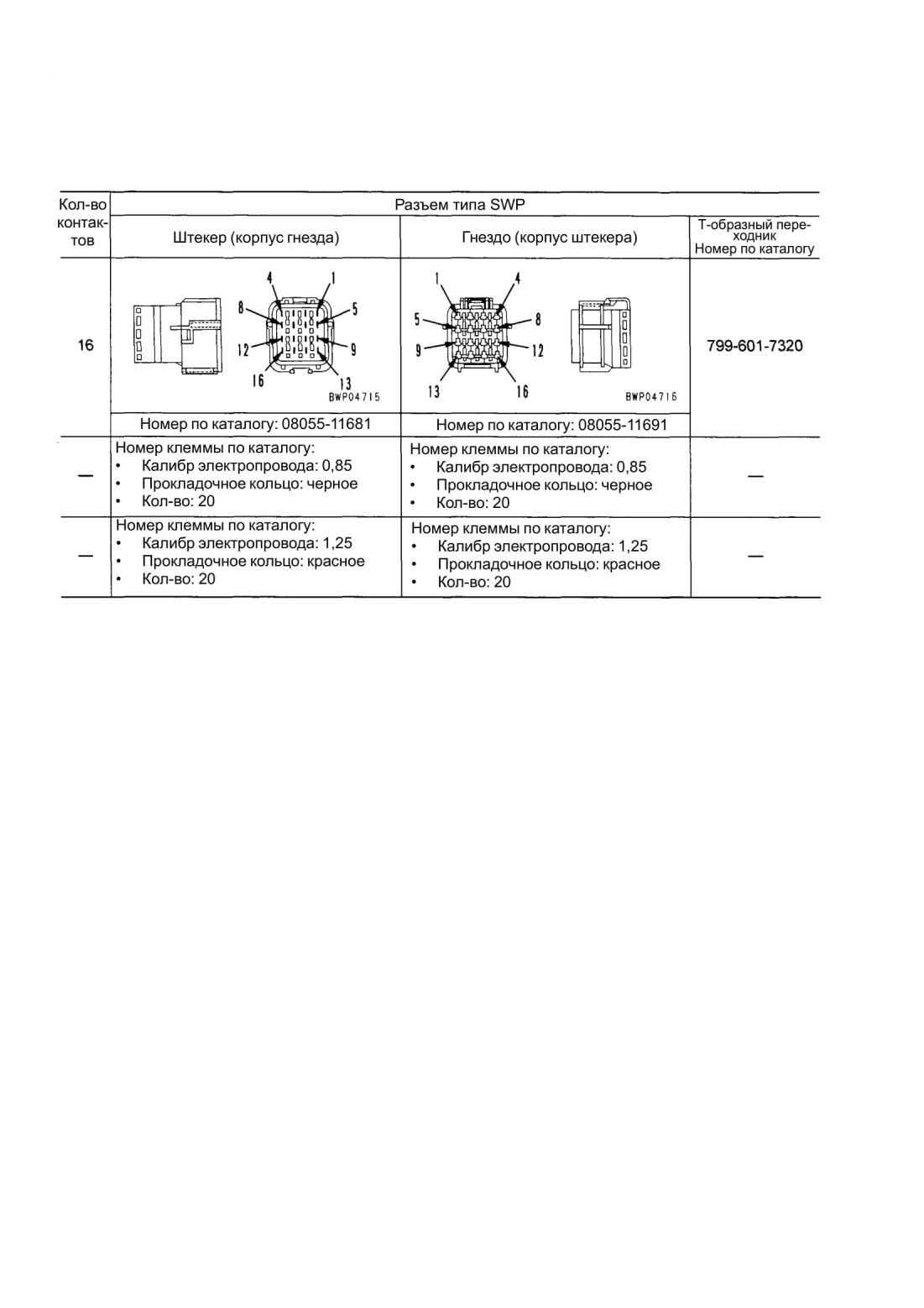

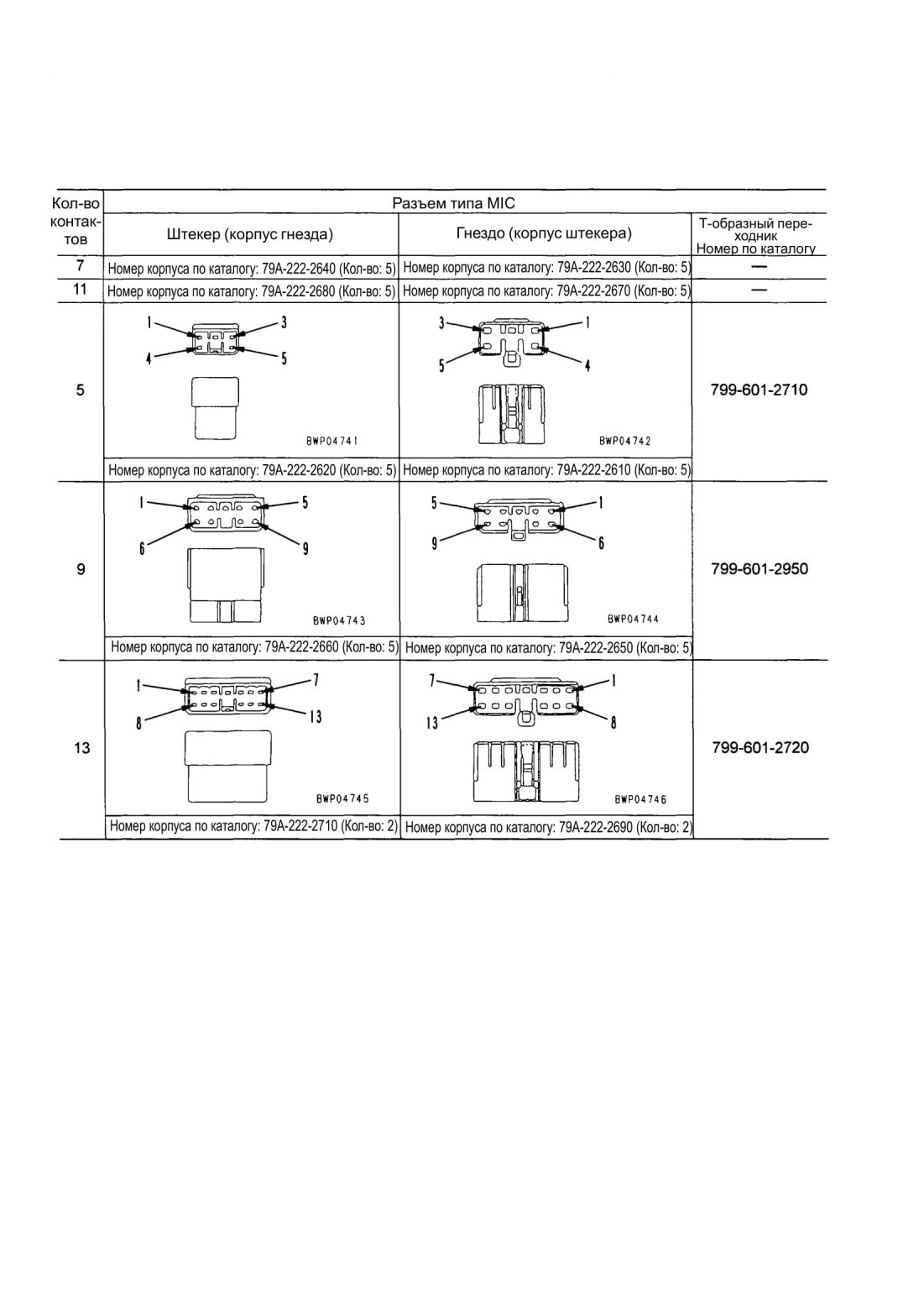

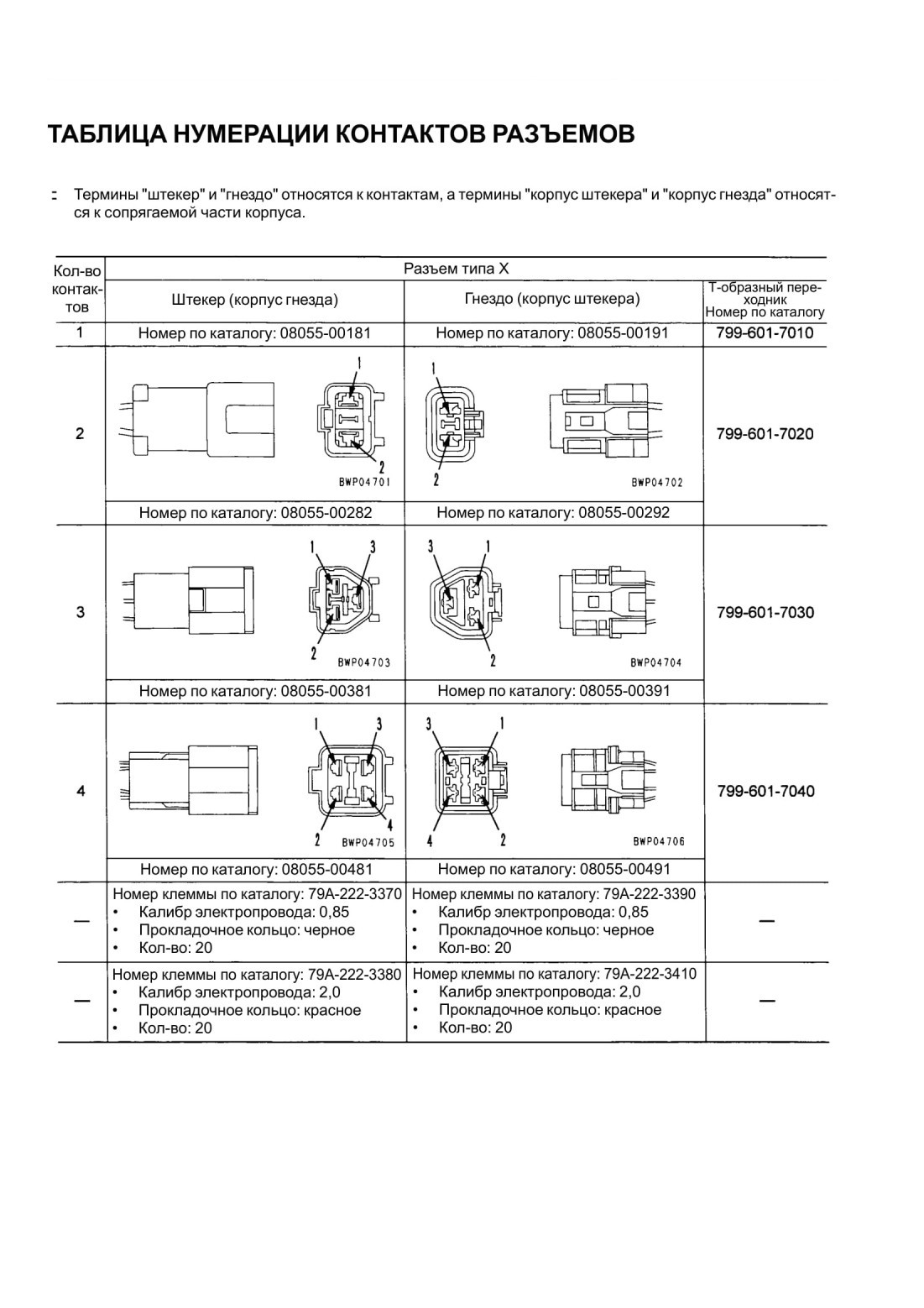

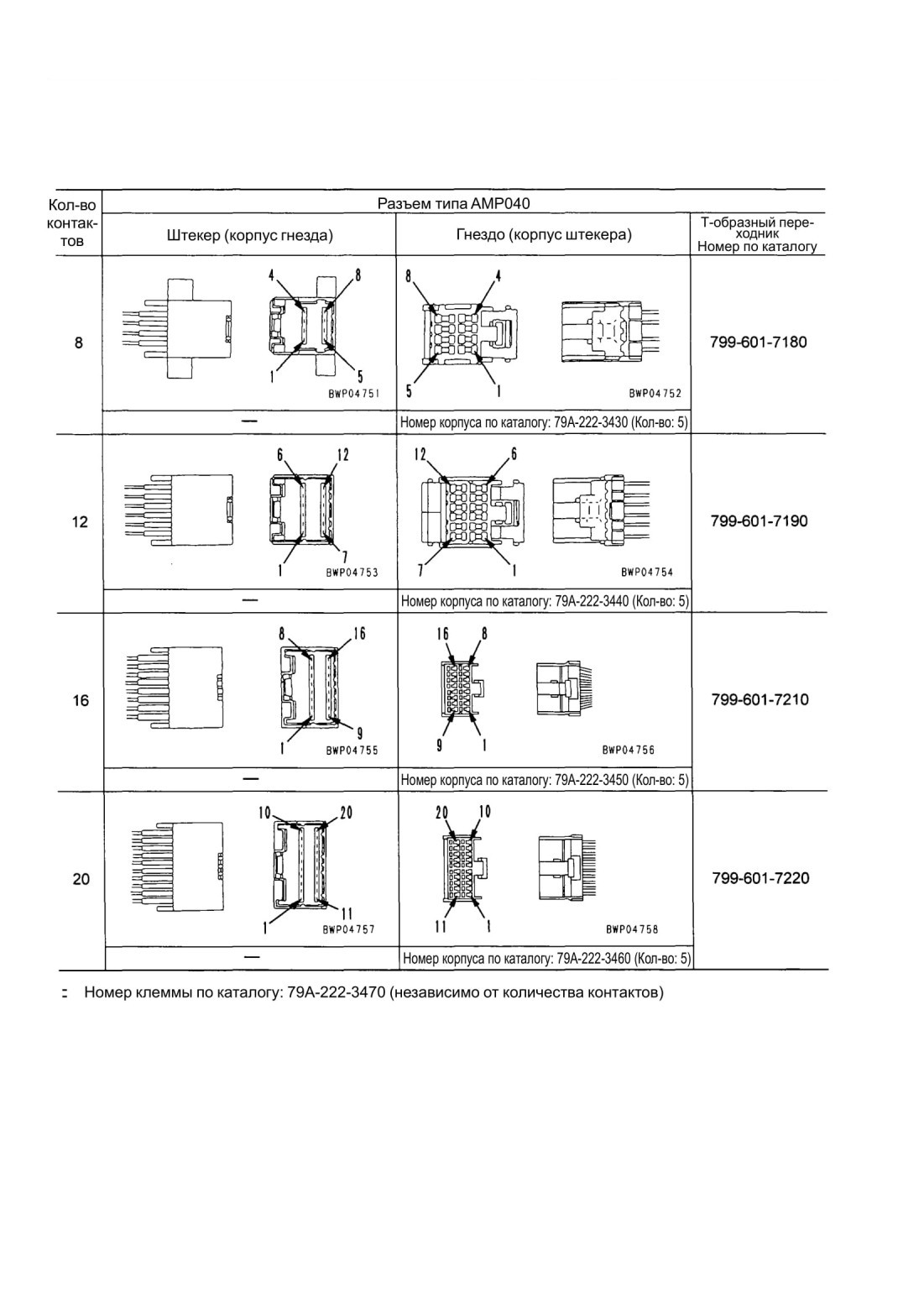

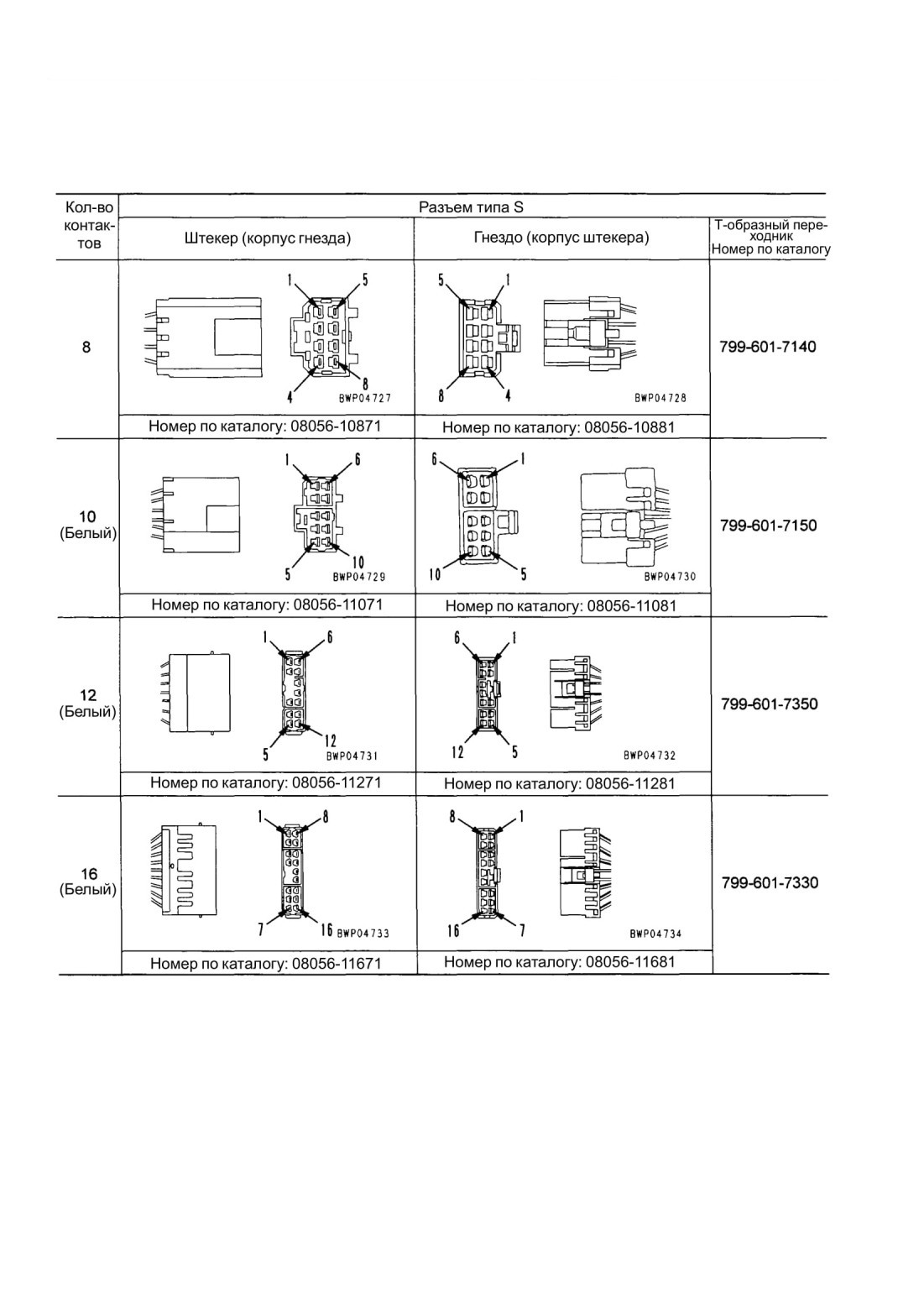

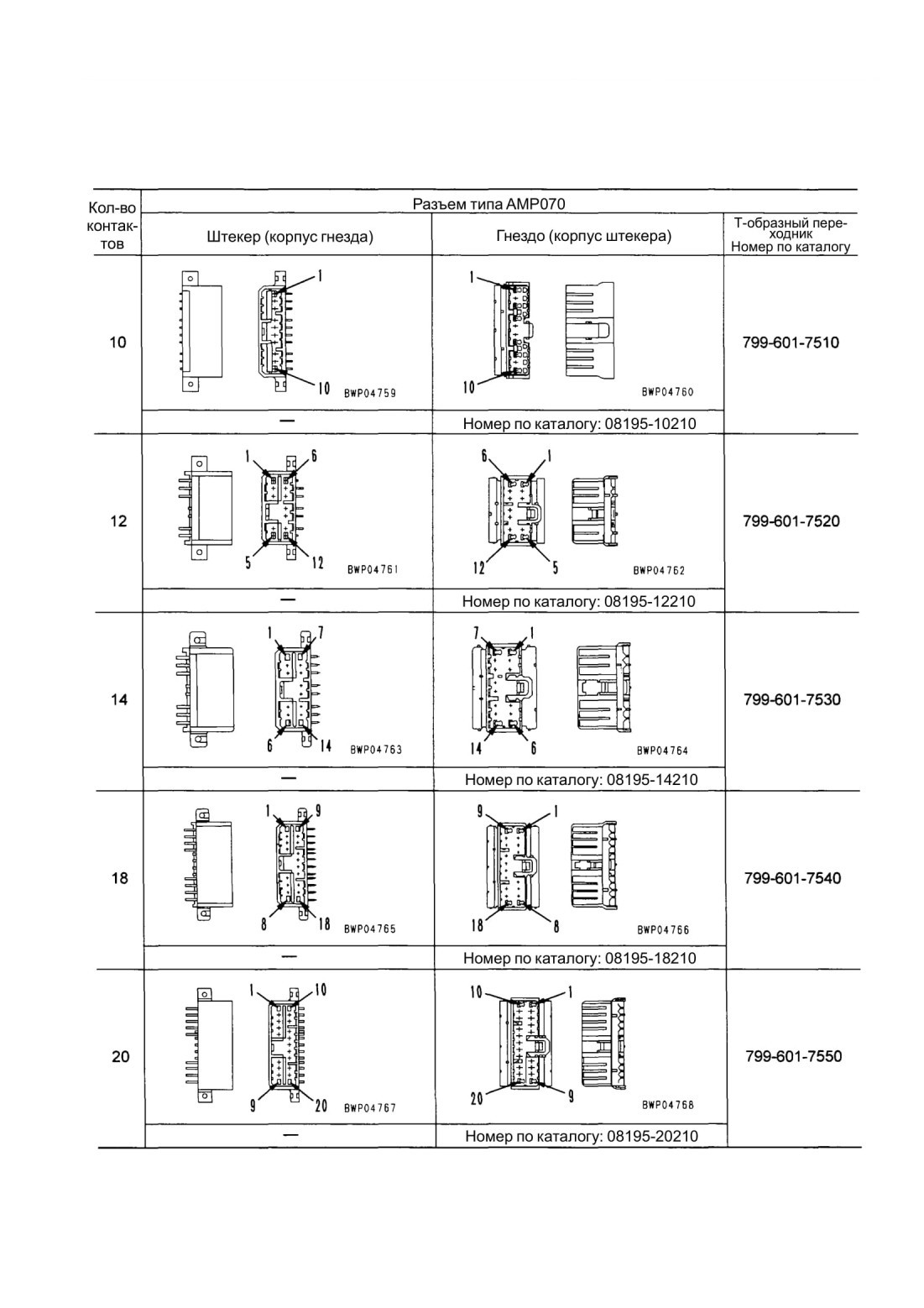

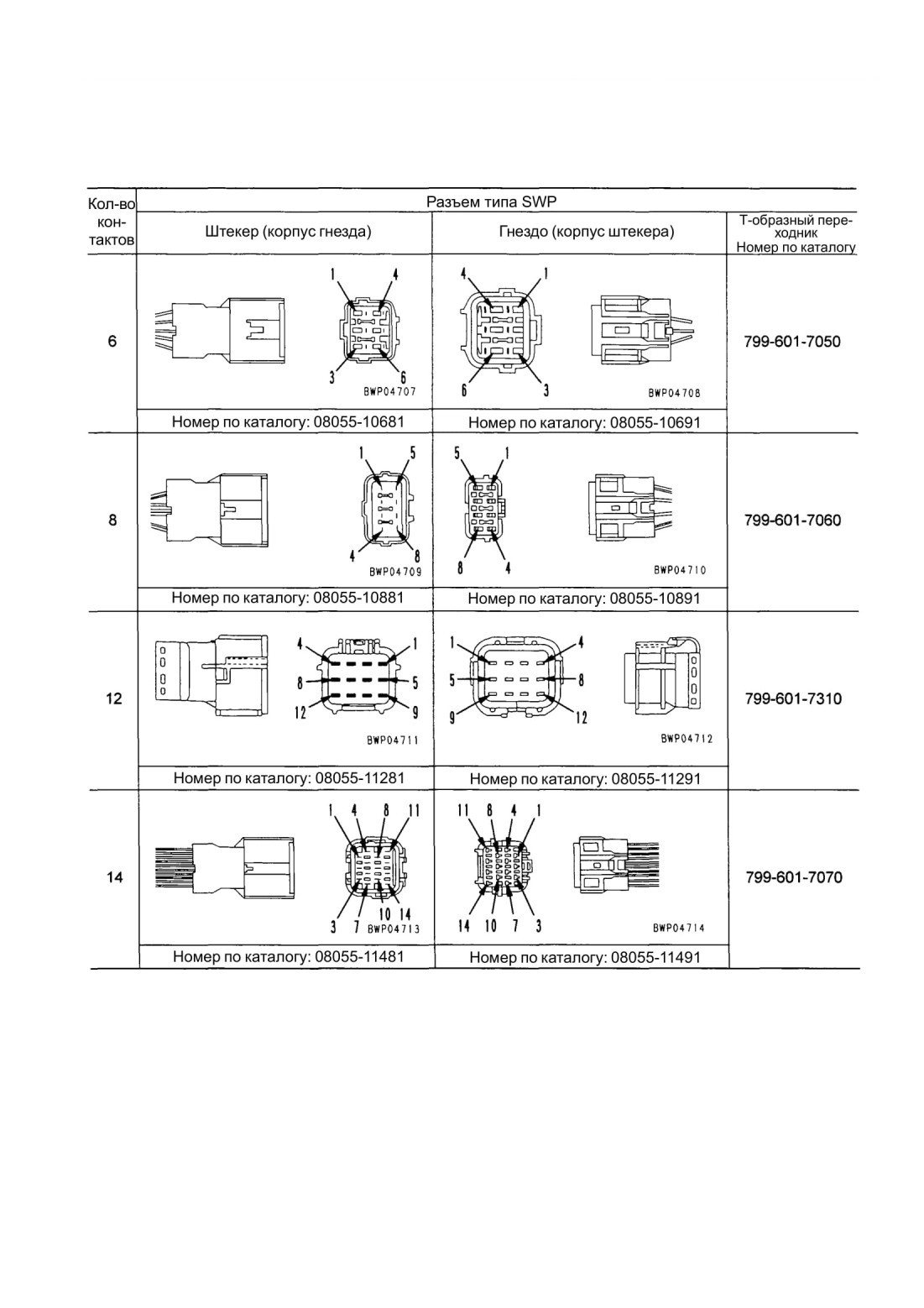

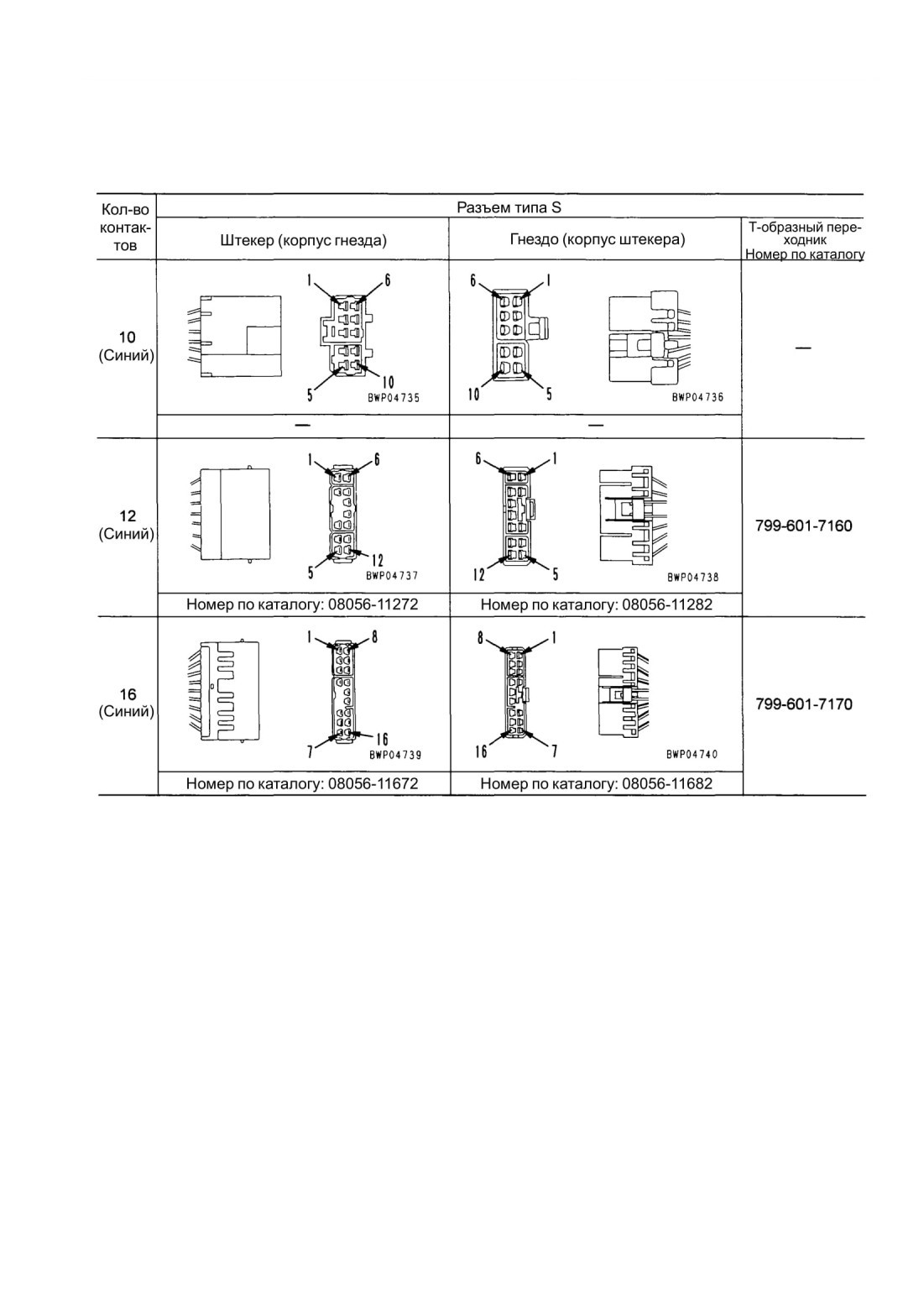

ТАБЛИЦА НУМЕРАЦИИ КОНТАКТОВ РАЗЪЕМОВ
