Экскаватор Komatsu PC300, 300LC-7, PC350, 350LC-7. Заводская инструкция (2002 год) - часть 14

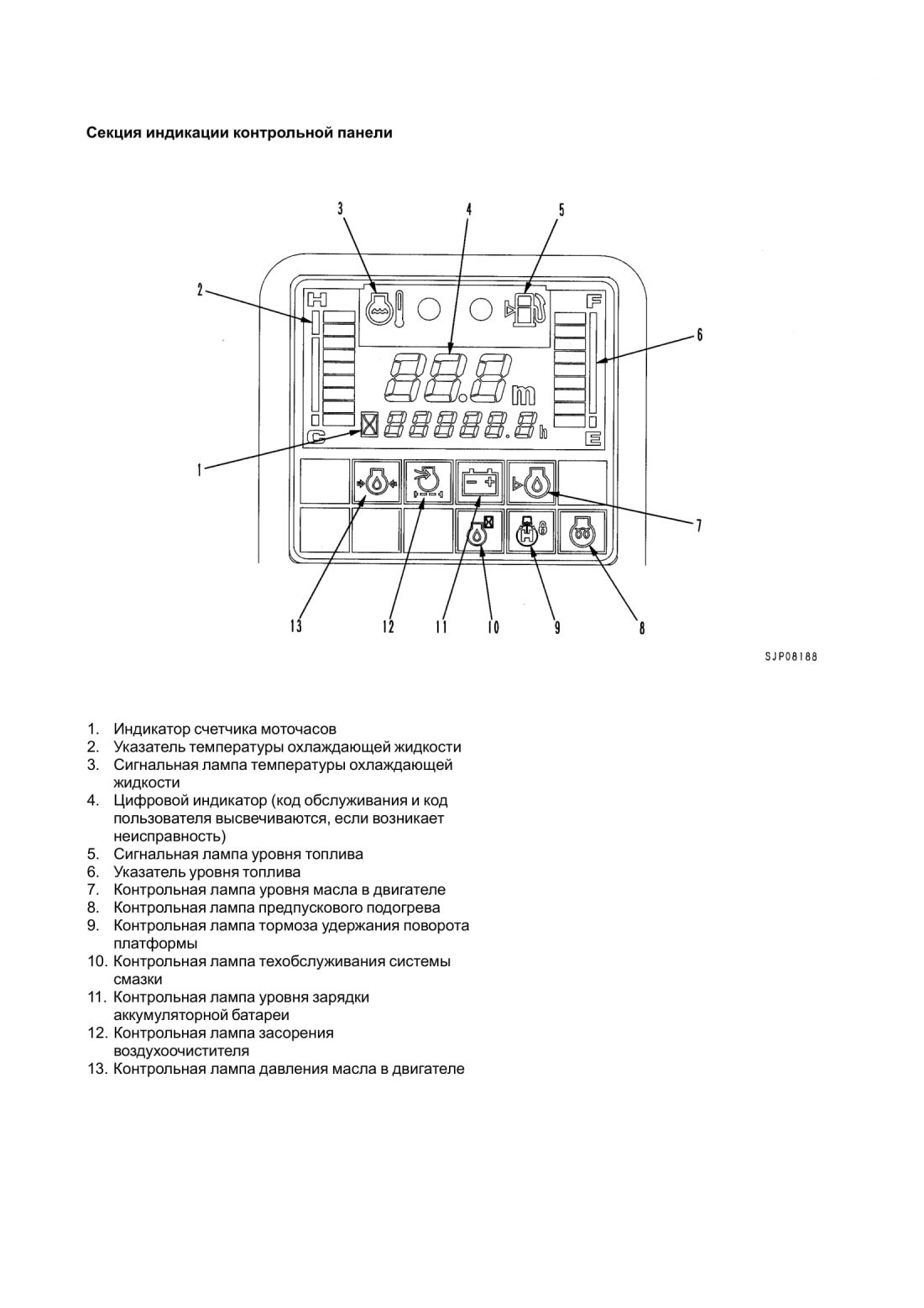

Секция индикации контрольной панели

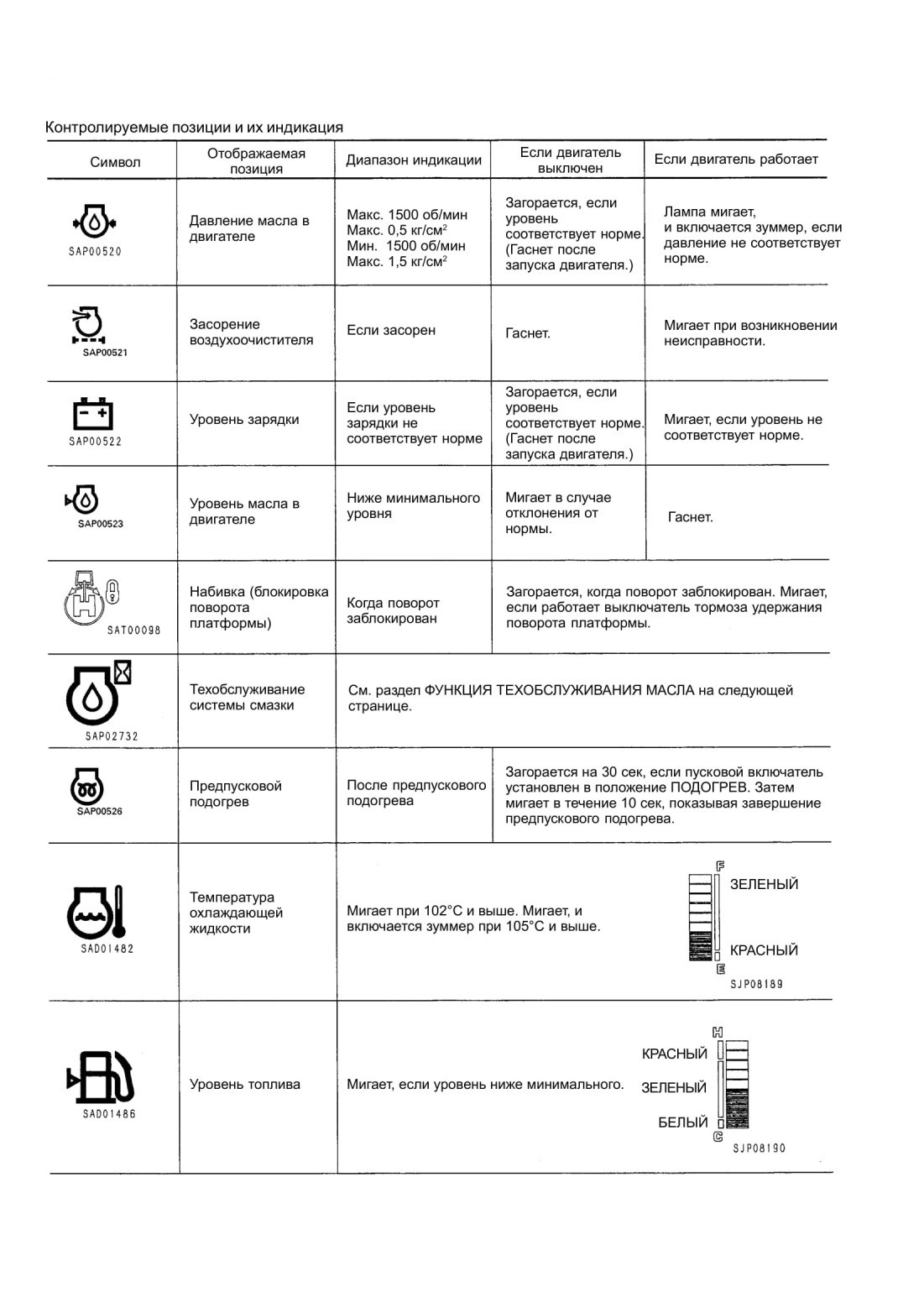

Контролируемые позиции и их индикация

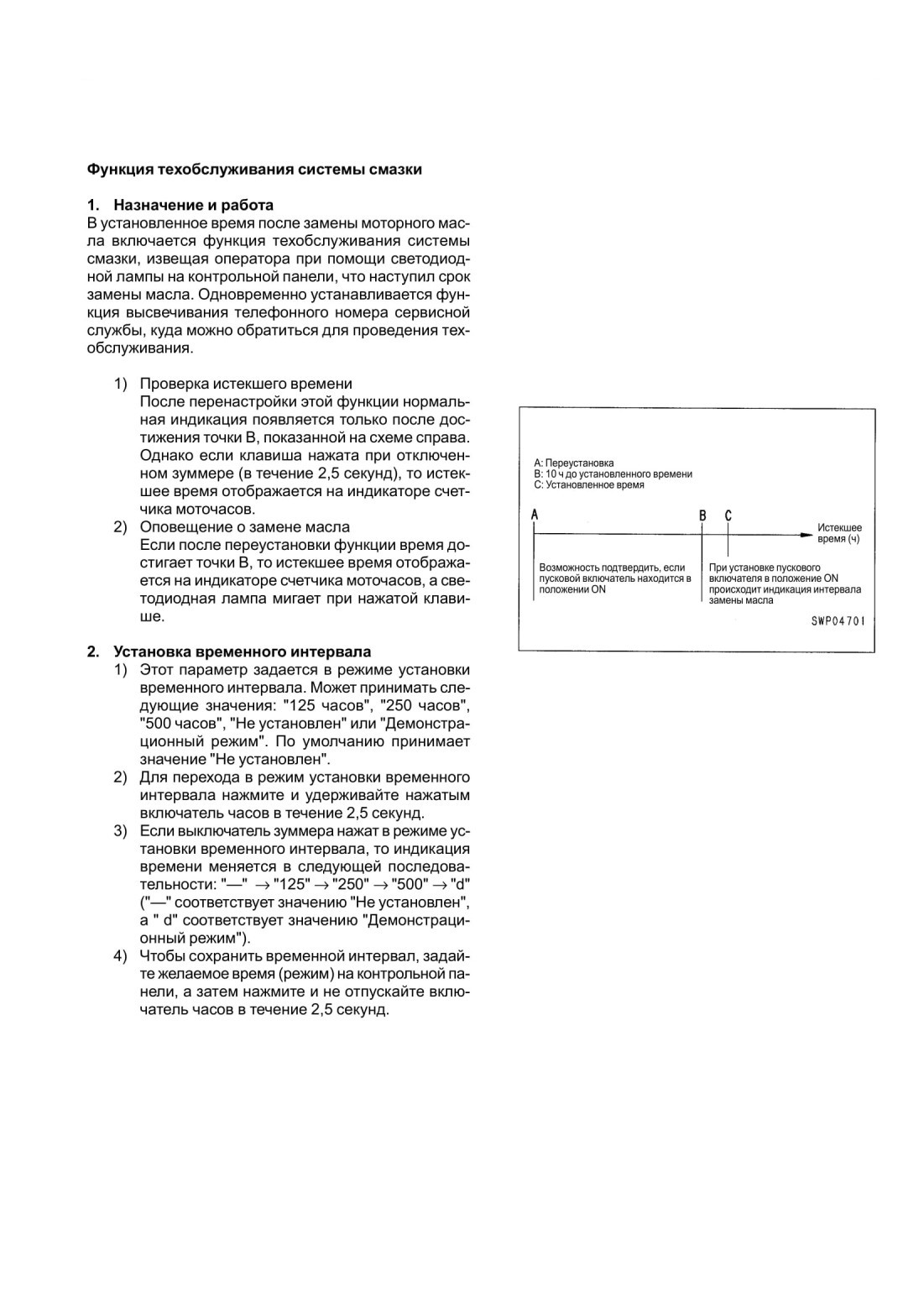

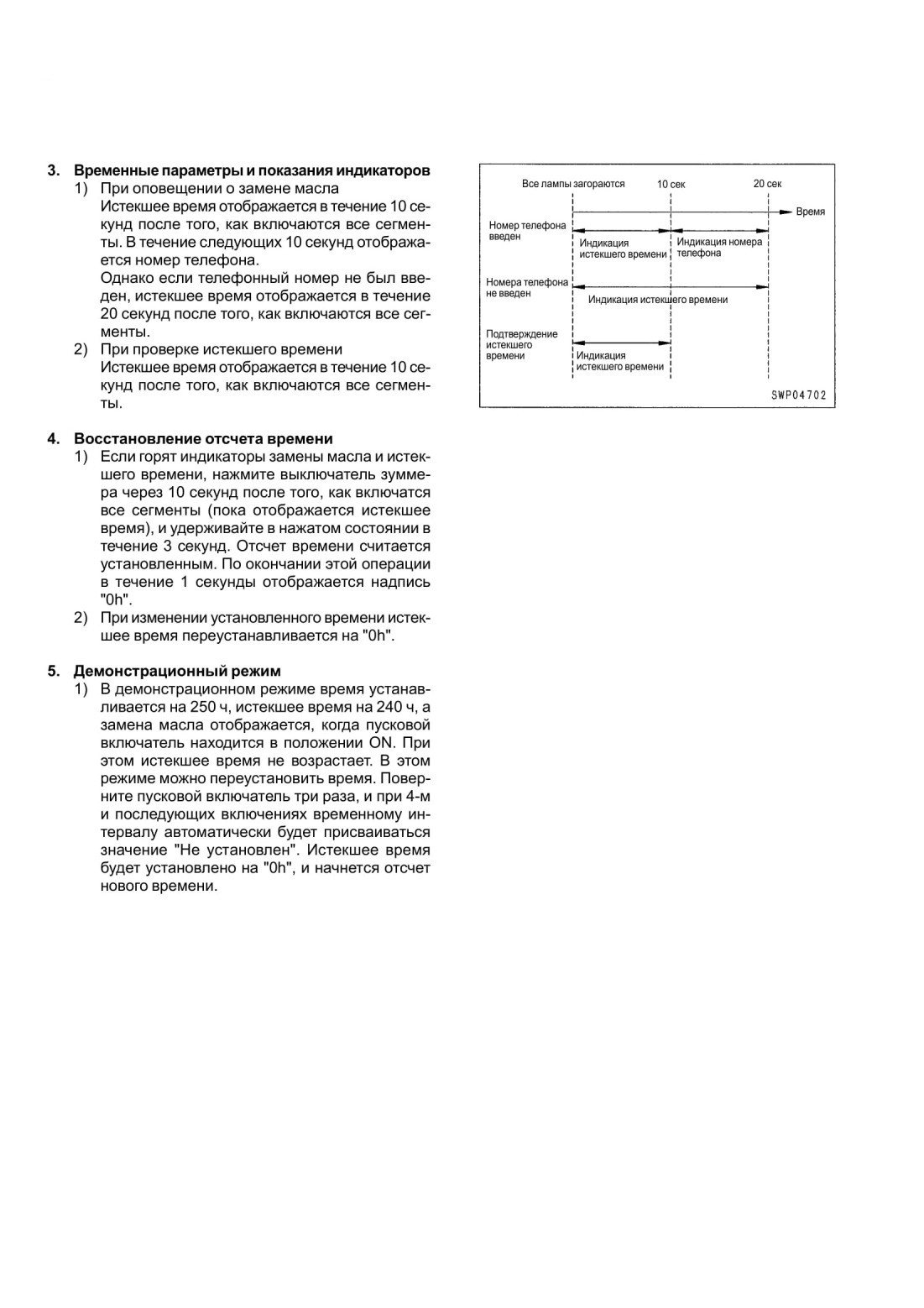

Функция техобслуживания системы смазки

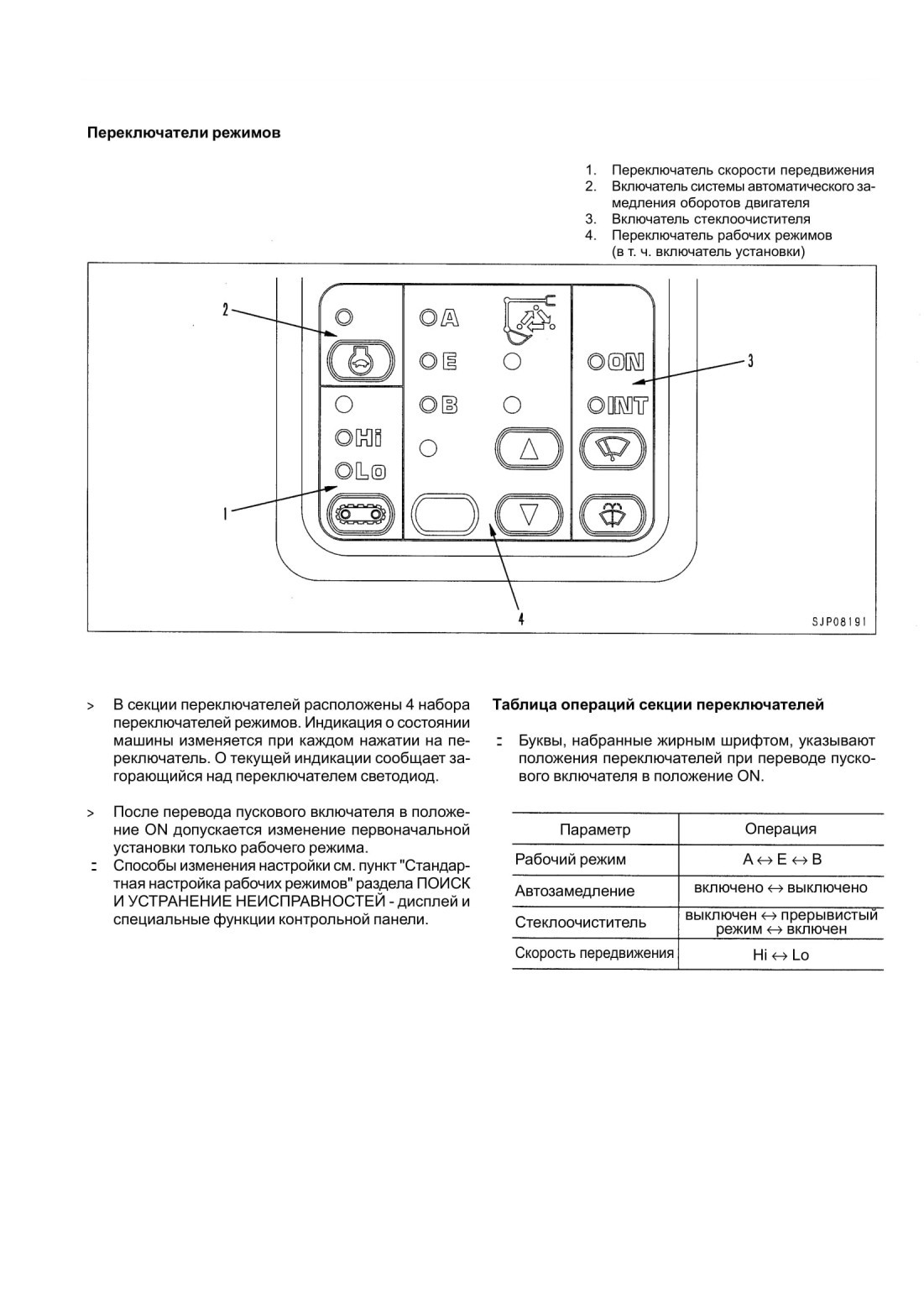

Переключатели режимов

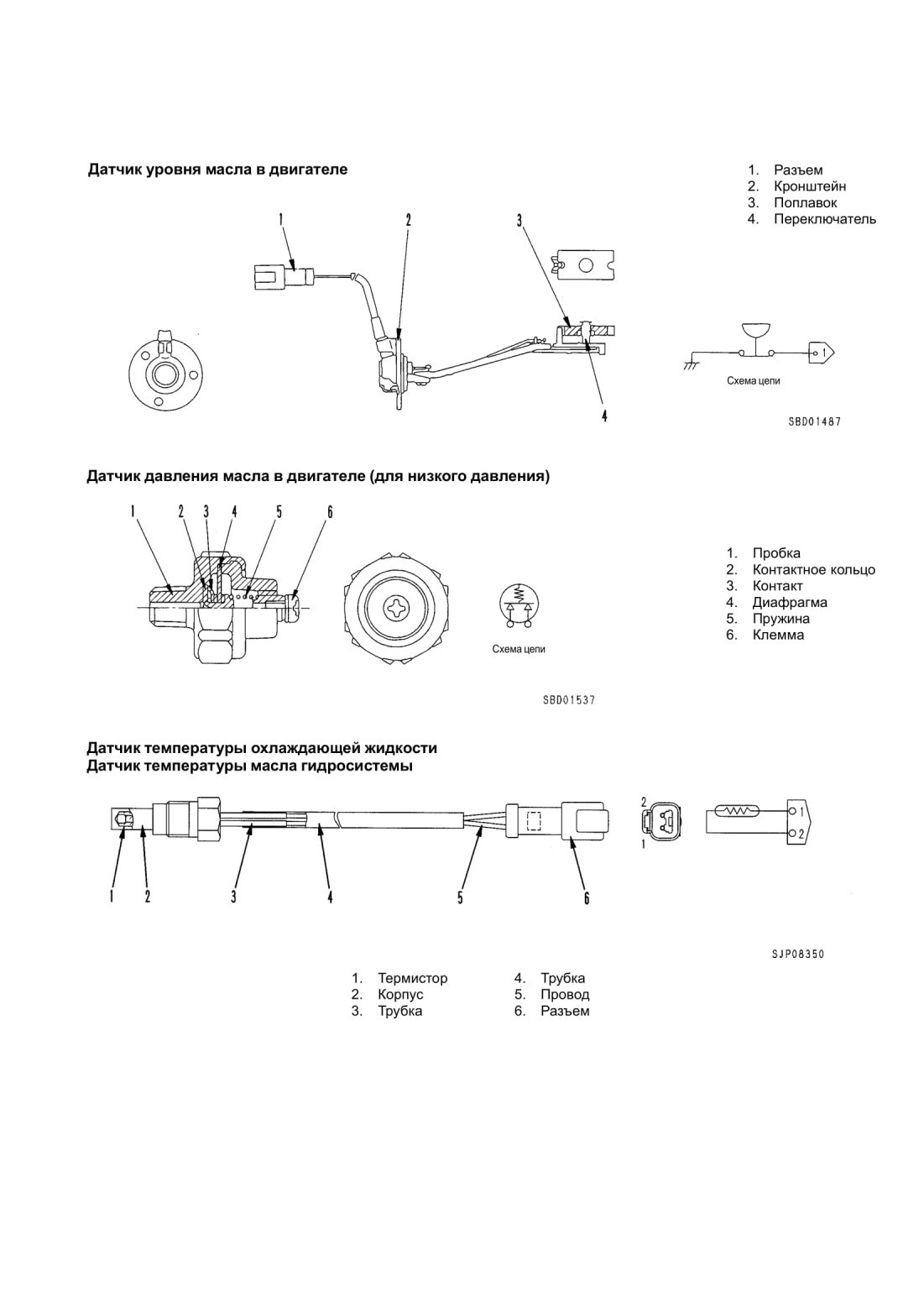

ДАТЧИК
> Сигналы от датчиков поступают непосредственно на контрольную панель. Одна из сторон датчика контактного типа всегда подсоединена к "массе".

Название датчика	Тип датчика	При нормальной работе	В случае неисправности
Датчик уровня масла в двигателе	Контактный	ON (закрыт)	OFF (открыт)
Датчик давления масла в двигателе	Контактный	OFF (открыт)	ON (закрыт)
Датчик температуры масла гидросистемы	Резистивный	-	-
Датчик температуры охлаждающей жидкости	Резистивный	—	-

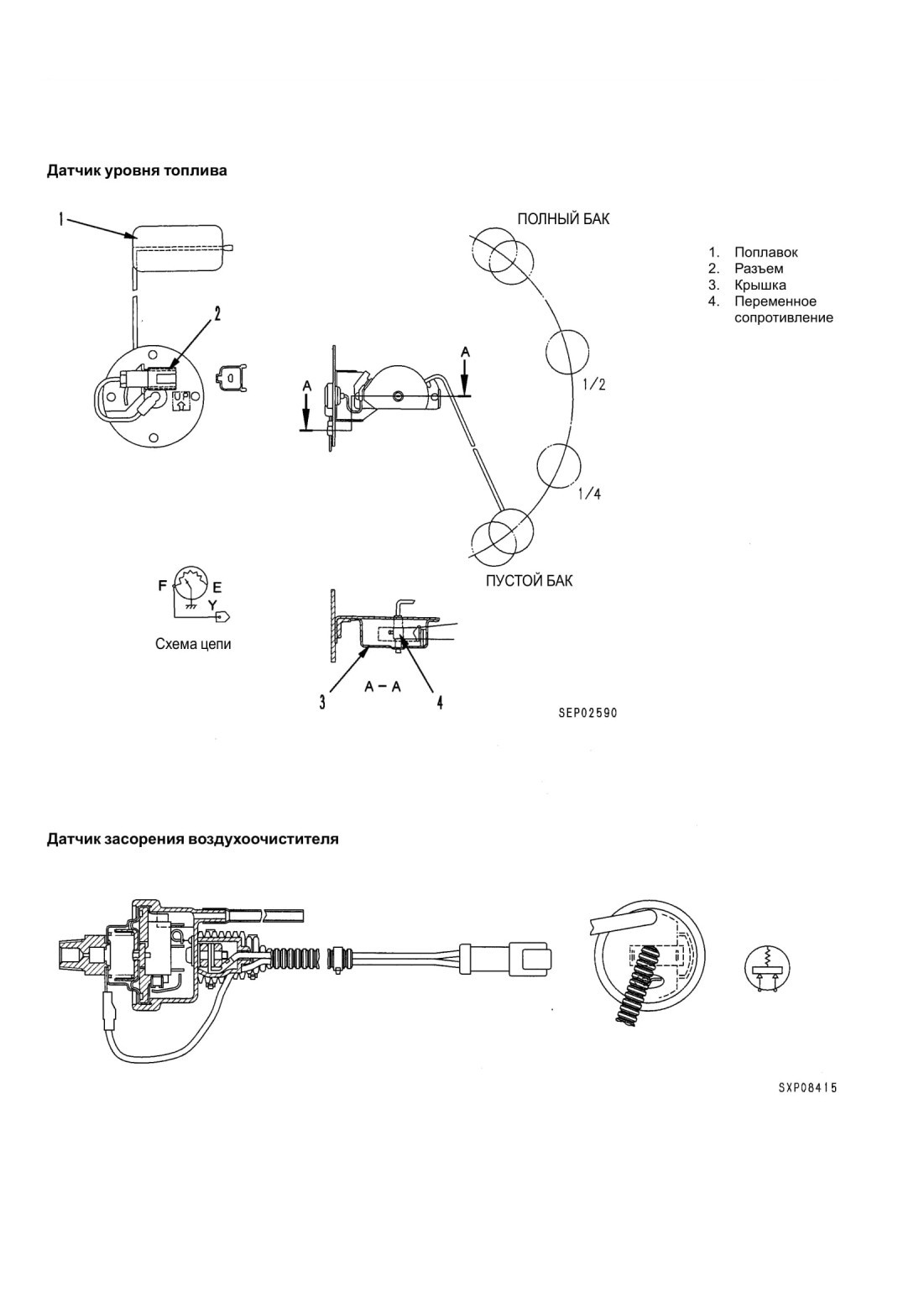

Датчик уровня топлива	Резистивный	—	-
Датчик засорения воздухоочистителя	Контактный	OFF (закрыт)	ON (открыт)

20 ПРОВЕРКА И РЕГУЛИРОВКА

ТАБЛИЦА НОРМАТИВНЫХ ЗНАЧЕНИЙ ДЛЯ ДЕТАЛЕЙ ДВИГАТЕЛЯ......................................................20- 2

ТАБЛИЦА НОРМАТИВНЫХ ЗНАЧЕНИЙ ДЛЯ ДЕТАЛЕЙ ШАССИ.............................................................20- 4

ПРОВЕРКА И РЕГУЛИРОВКА......................................................................................................................20-101

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ ......................................................................................................... 20-201
: При использовании таблиц нормативных значений для проверки, регулировки или устранения неисправно-

стей примите во внимание следующее.

1. Приведенные в таблице нормативные значения для новых машин соответствуют номинальным значениям на период отправки машины с завода. Они берутся за основу при оценке степени износа машины в процессе эксплуатации и в качестве номинального значения при проведении ремонта.

2. Приведенные в таблицах предельные эксплуатационные значения получены по результатам различных проверок, проведенных при отправке машины с завода. Поэтому при выявлении неисправностей их следует использовать вместе с другими данными по ремонту и эксплуатации.

3. Эти нормативные значения не могут служить нормативами при рассмотрении рекламаций.

< При проверке, регулировке и устранении неисправностей расположите машину на ровной горизонтальной площадке, вставьте предохранительные штифты и установите блоки во избежание самопроизвольного передвижения машины.

с При проведении работ совместно с другими рабочими всегда используйте сигналы и не позволяйте посторонним лицам находиться вблизи машины.

< При проверке уровня охлаждающей жидкости дождитесь, когда она остынет. Если снять крышку радиатора при неостывшей охлаждающей жидкости, она может выплеснуться наружу и вызвать серьезные ожоги.

< Будьте осторожны, чтобы не попасть под вентилятор, ремень вентилятора и другие вращающиеся детали.

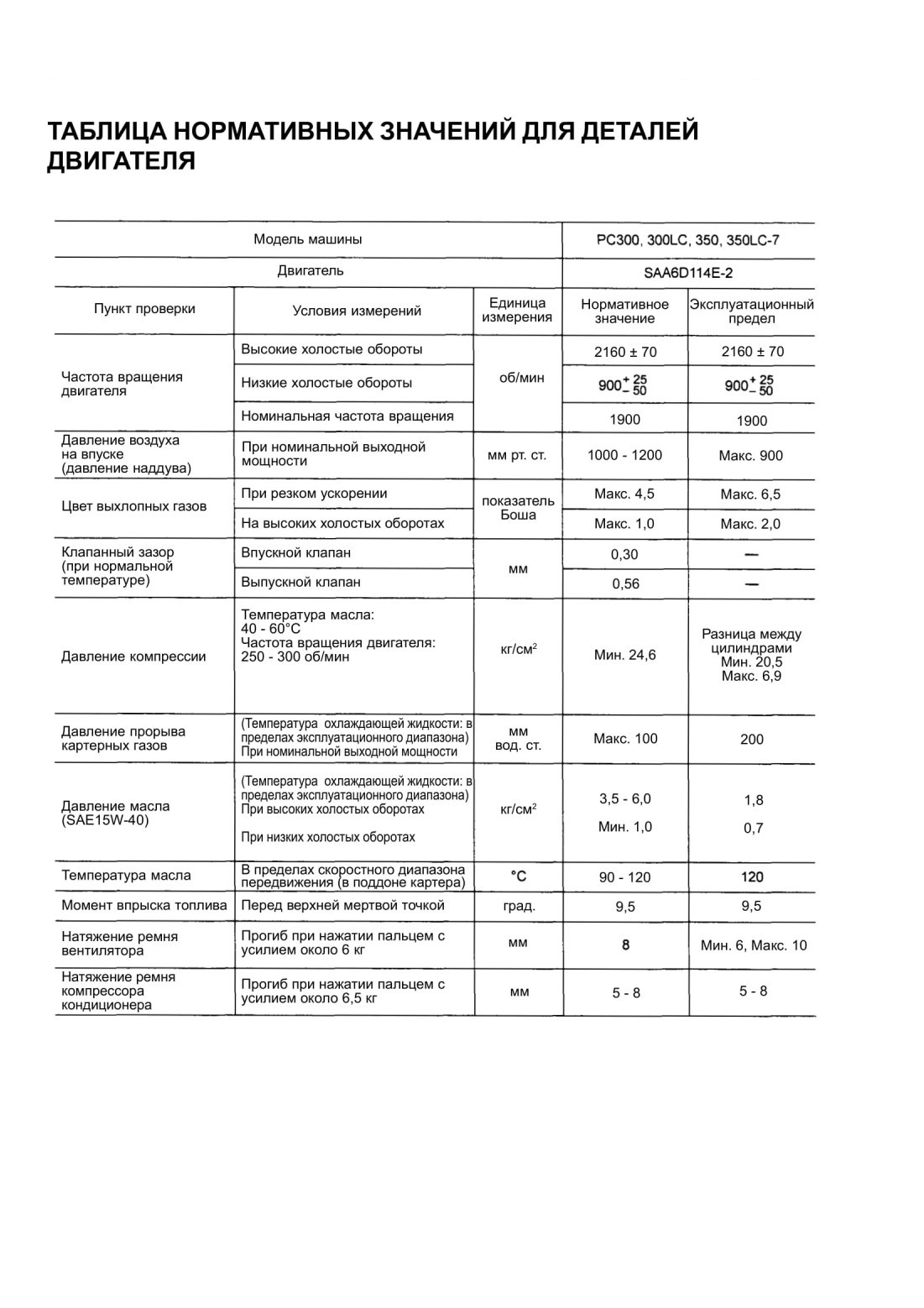

ТАБЛИЦА НОРМАТИВНЫХ ЗНАЧЕНИЙ ДЛЯ ДЕТАЛЕЙ ДВИГАТЕЛЯ

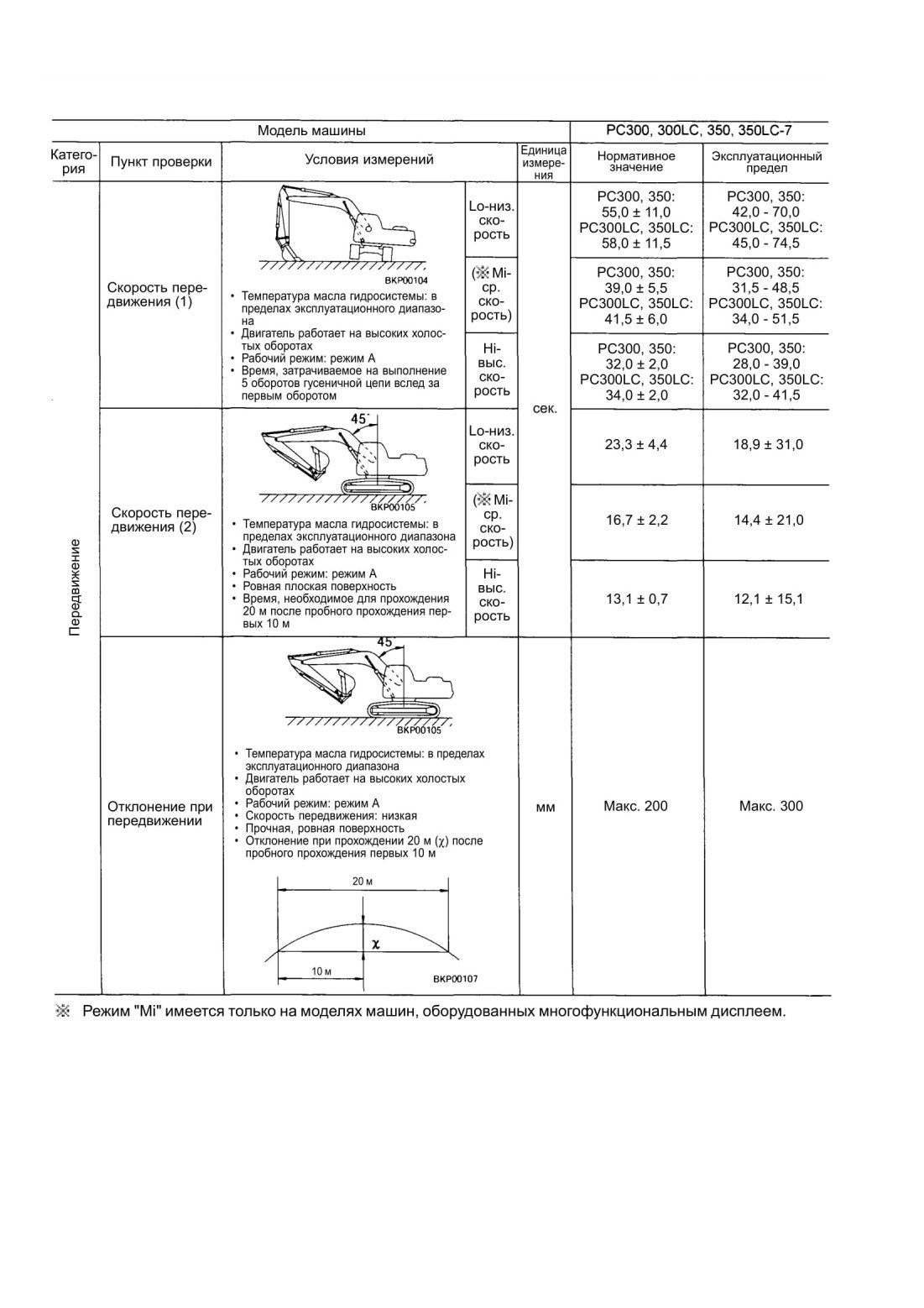

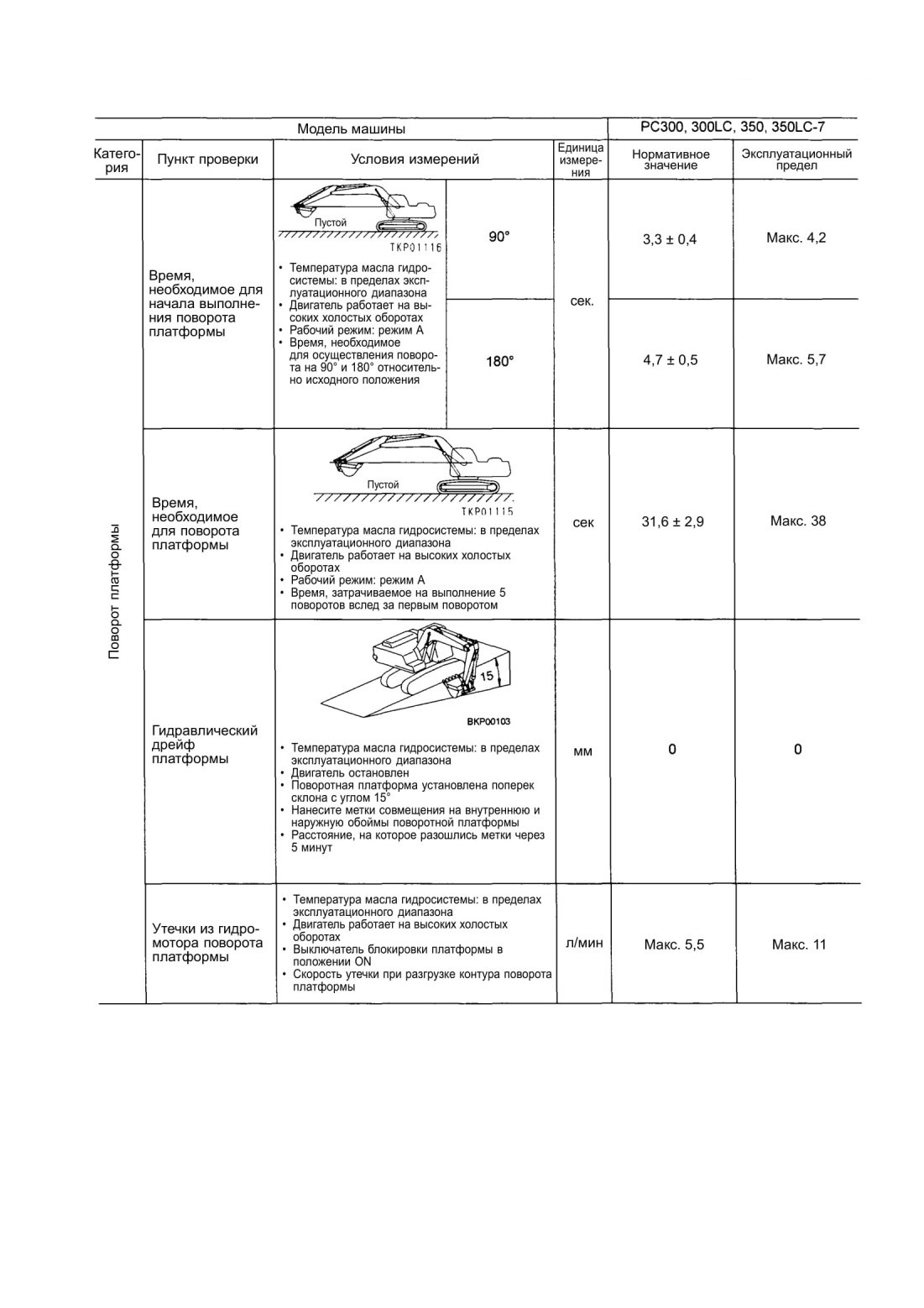

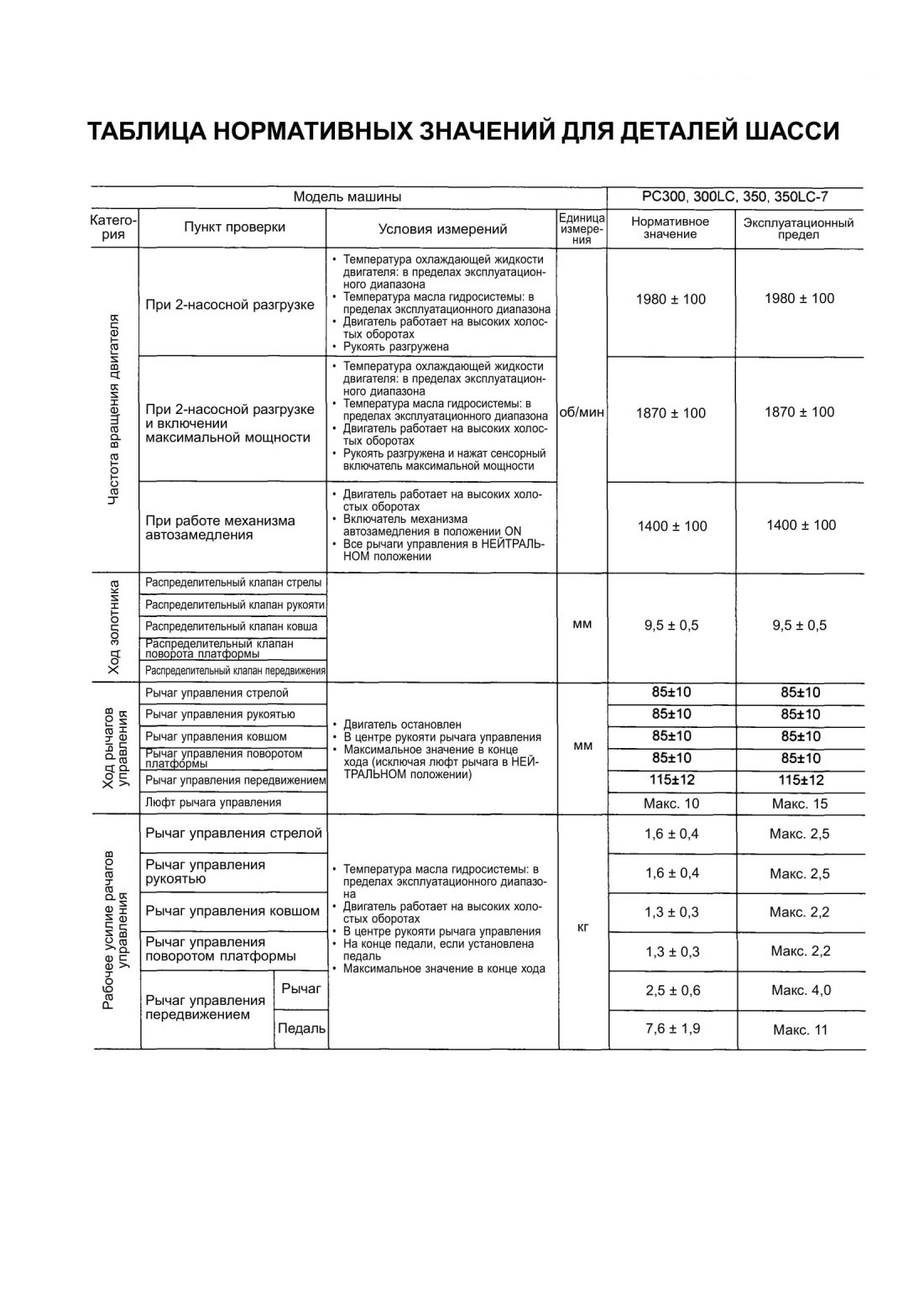

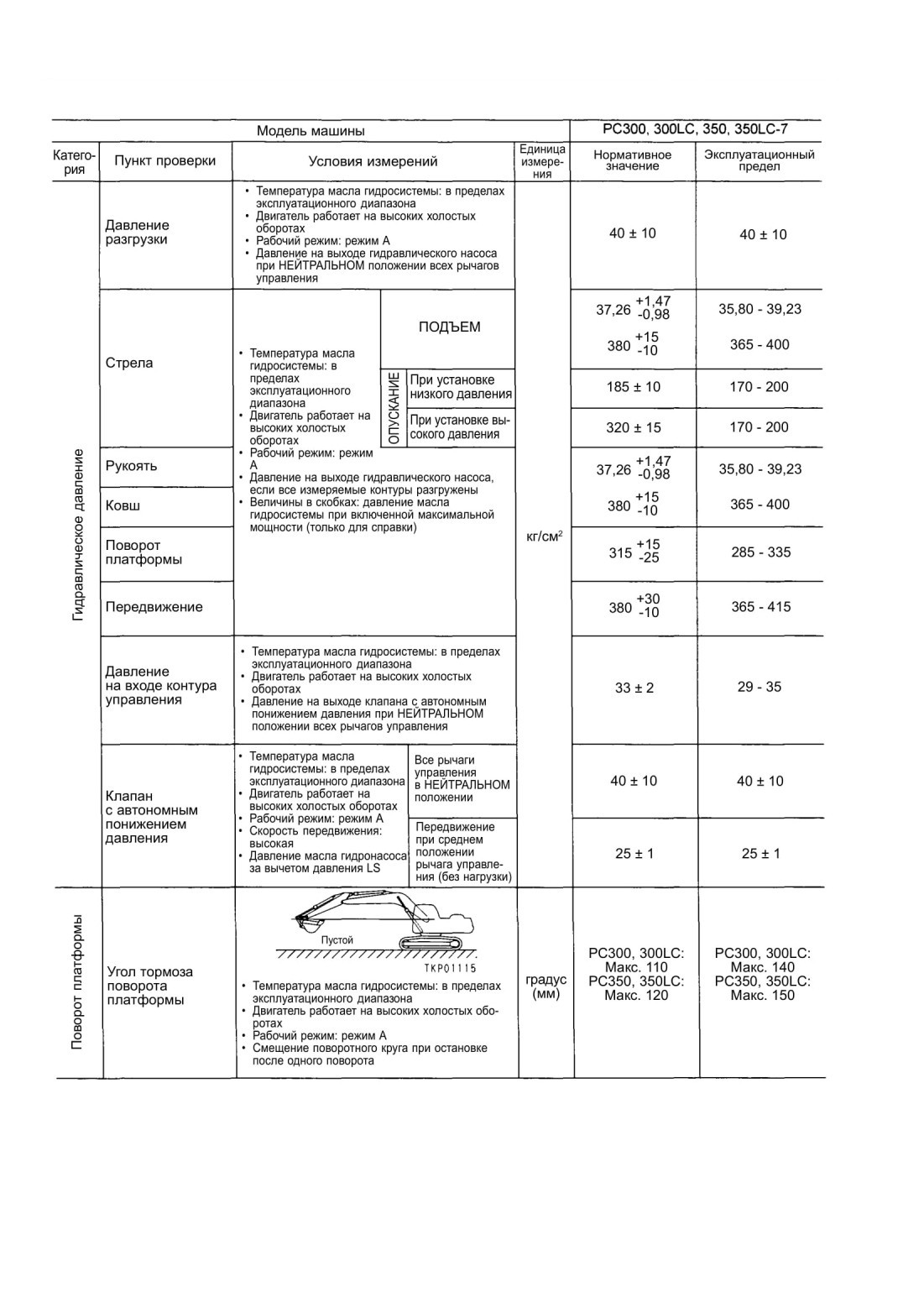

ТАБЛИЦА НОРМАТИВНЫХ ЗНАЧЕНИЙ ДЛЯ ДЕТАЛЕЙ ШАССИ
