Экскаватор Komatsu PC300, 300LC-7, PC350, 350LC-7. Заводская инструкция (2002 год) - часть 12

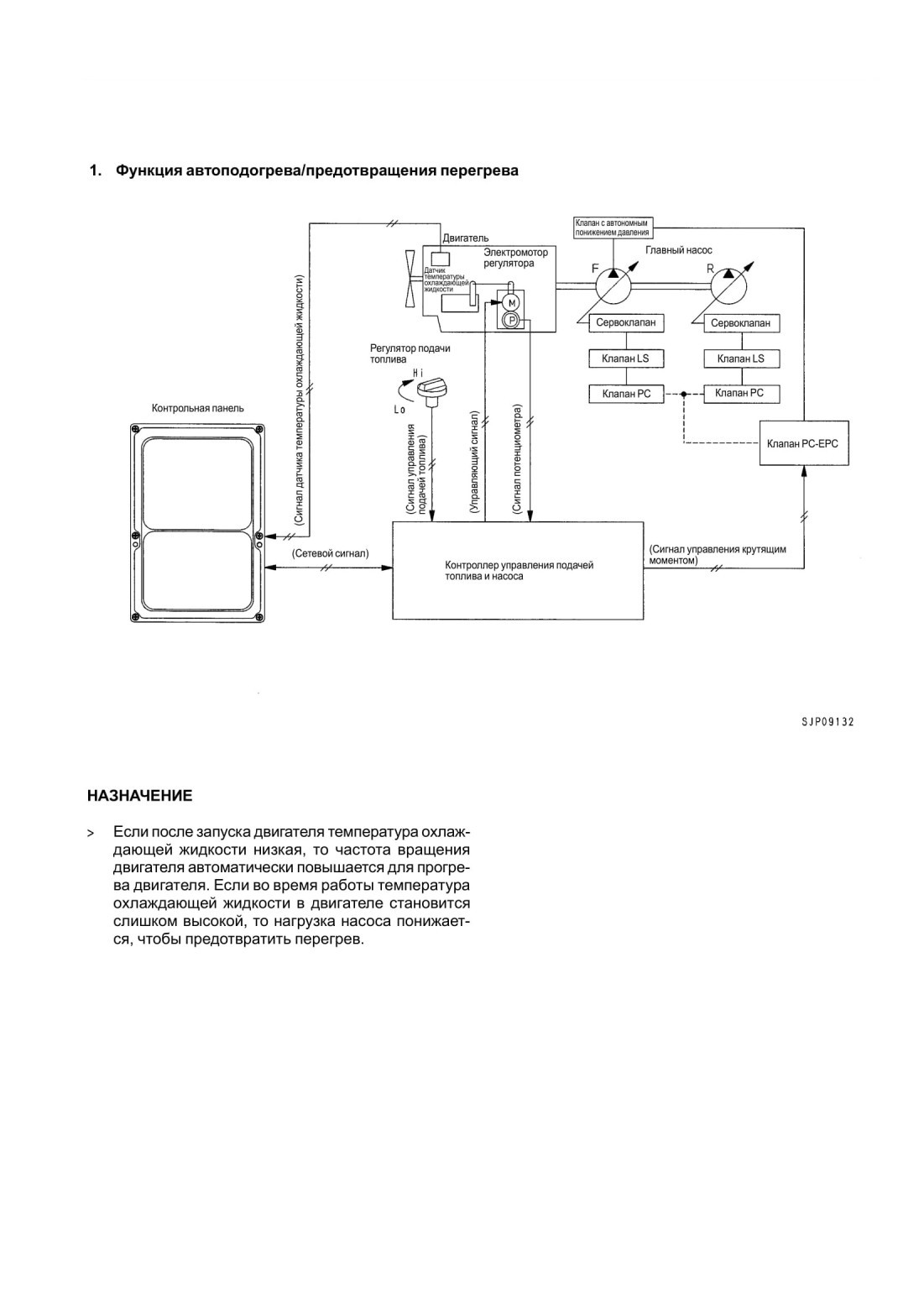

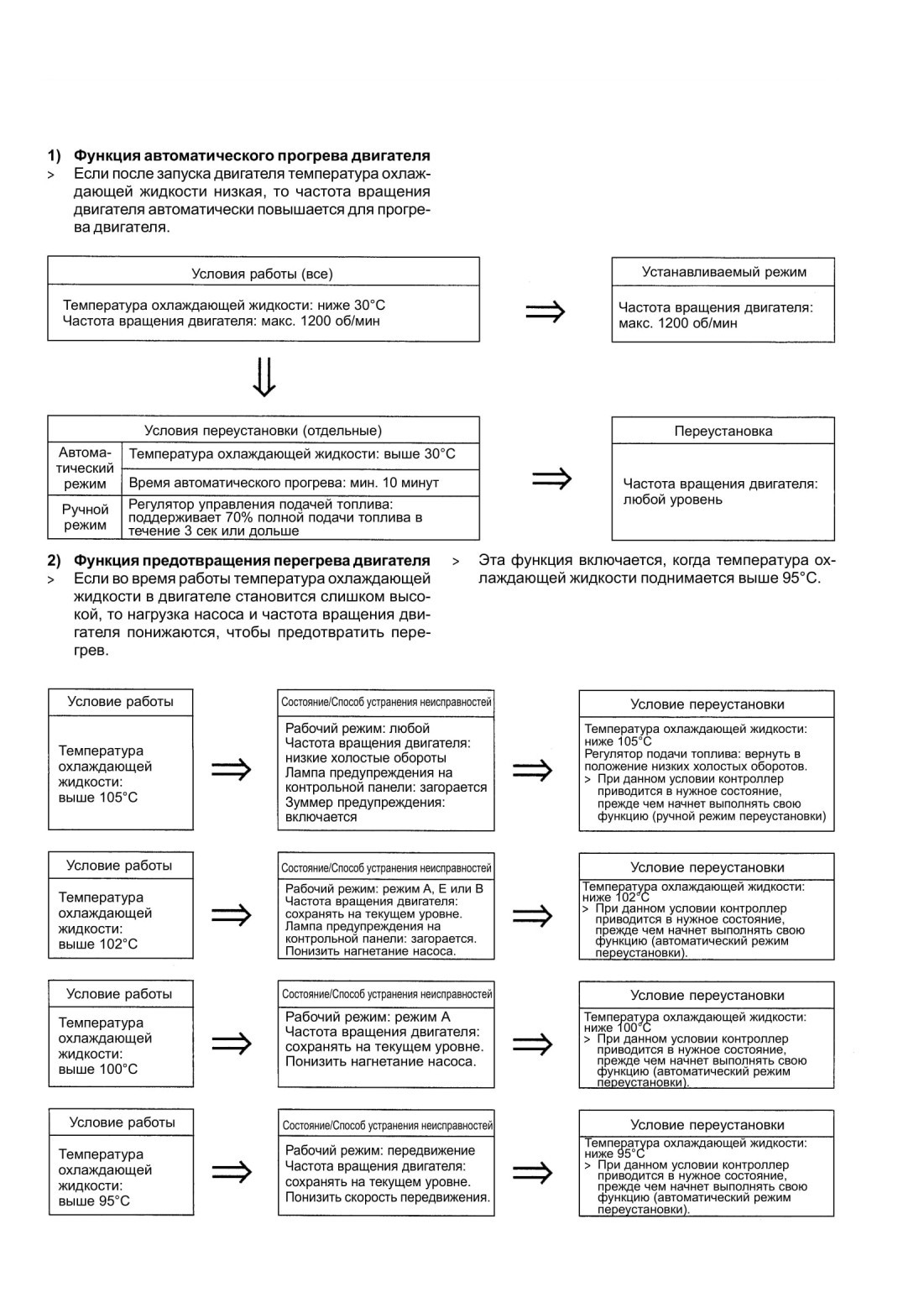

1. Функция автоподогрева / предотвращения перегрева

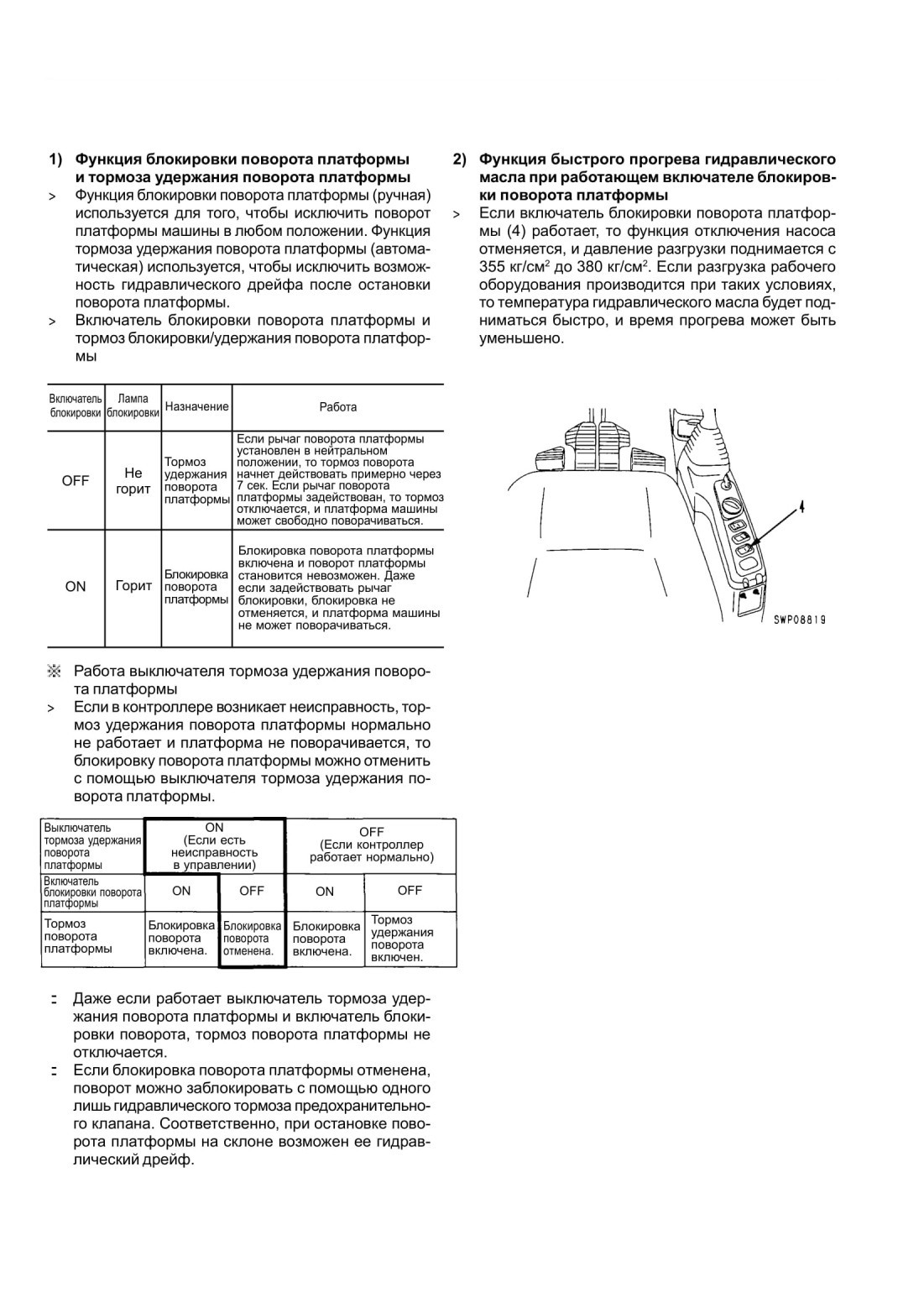

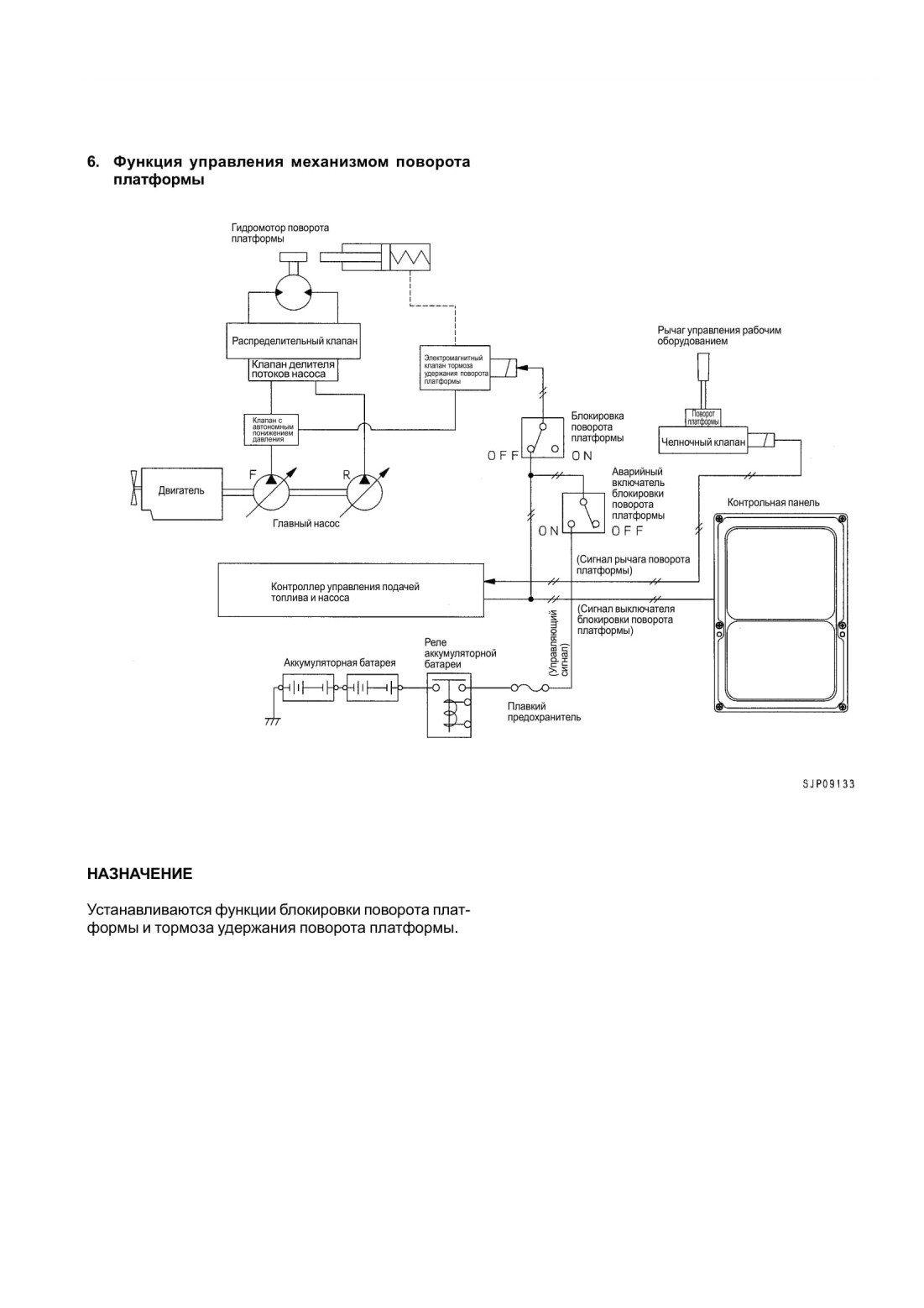

6. Функция управления механизмом поворота платформы

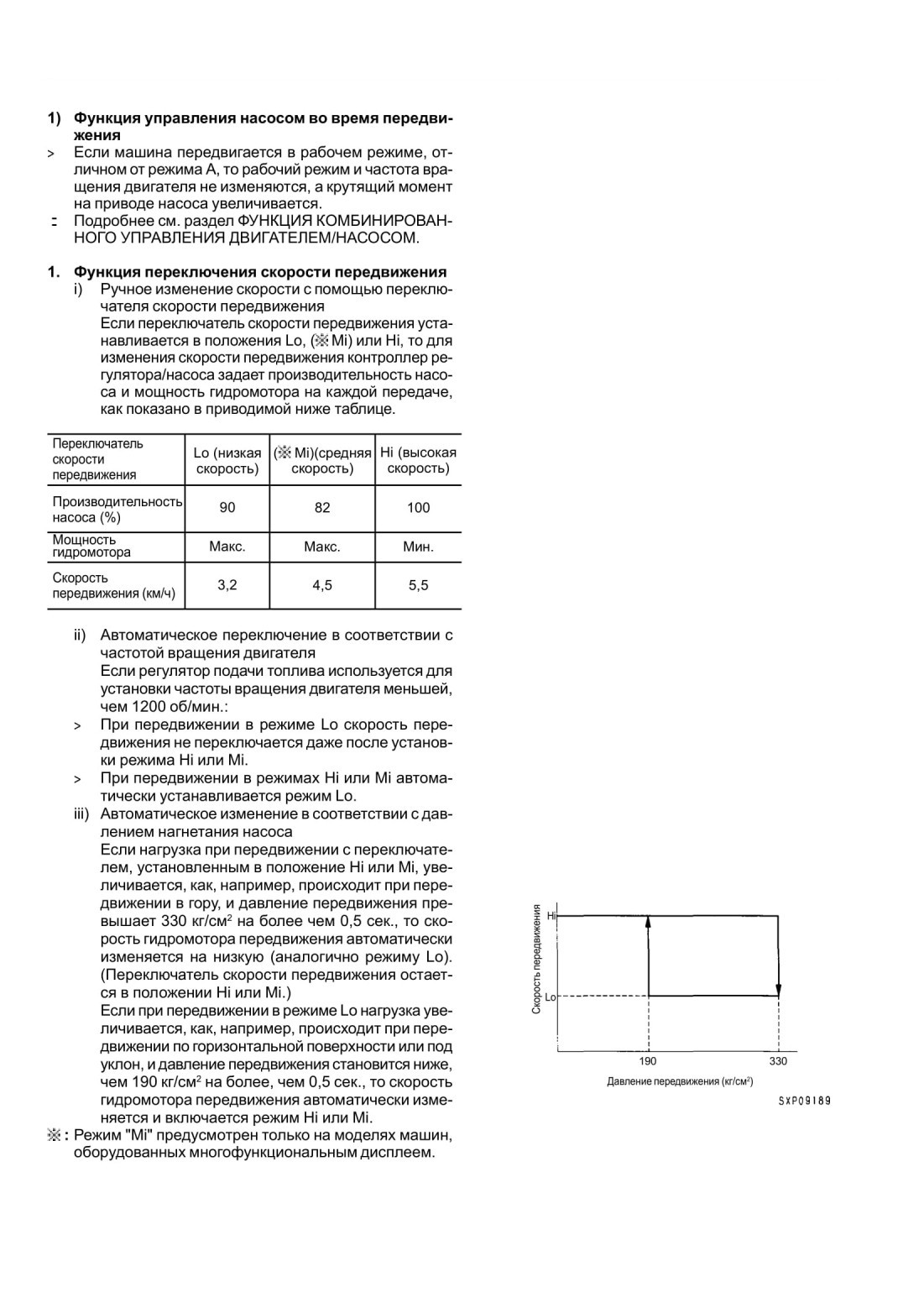

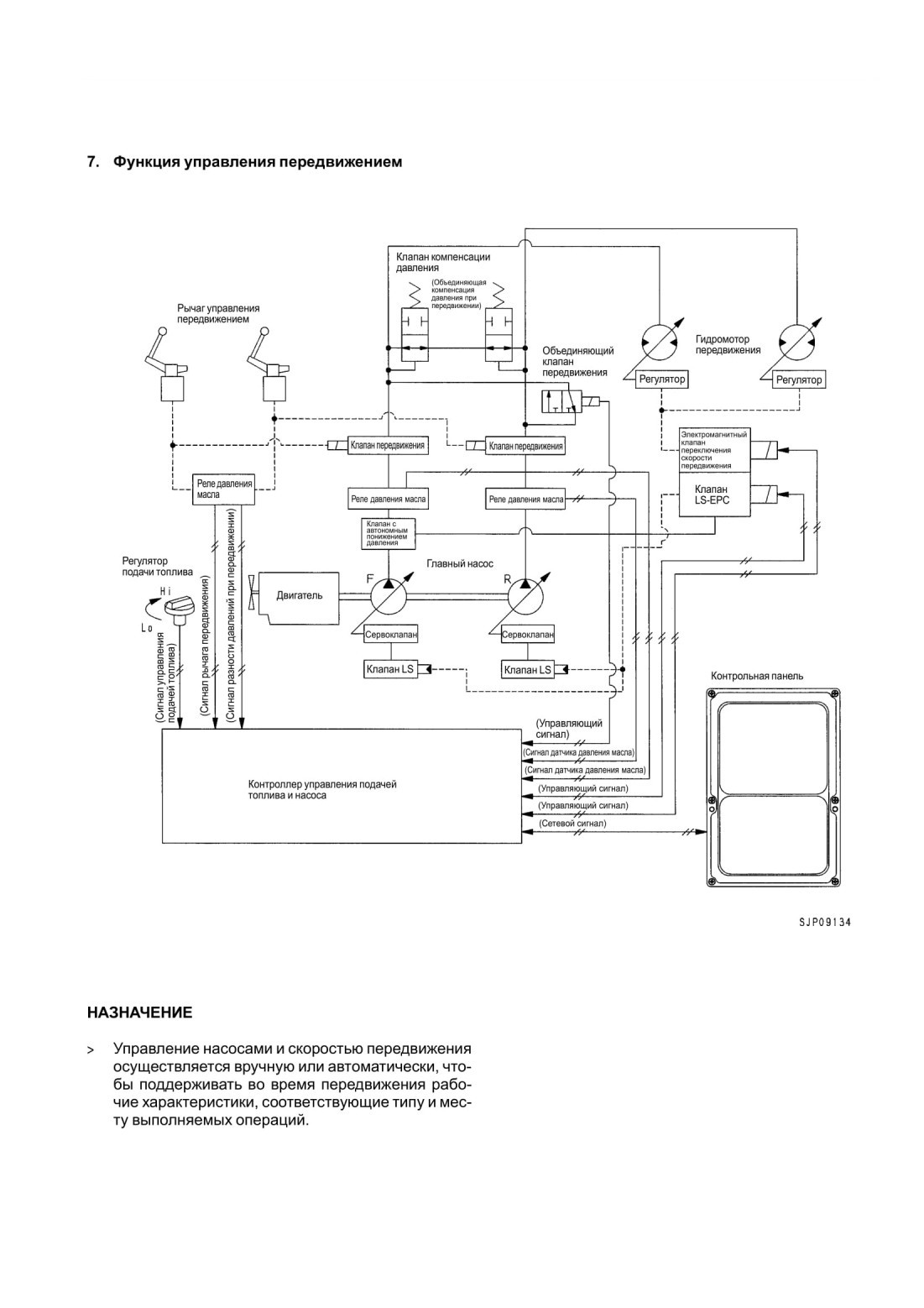

7. Функция управления передвижением

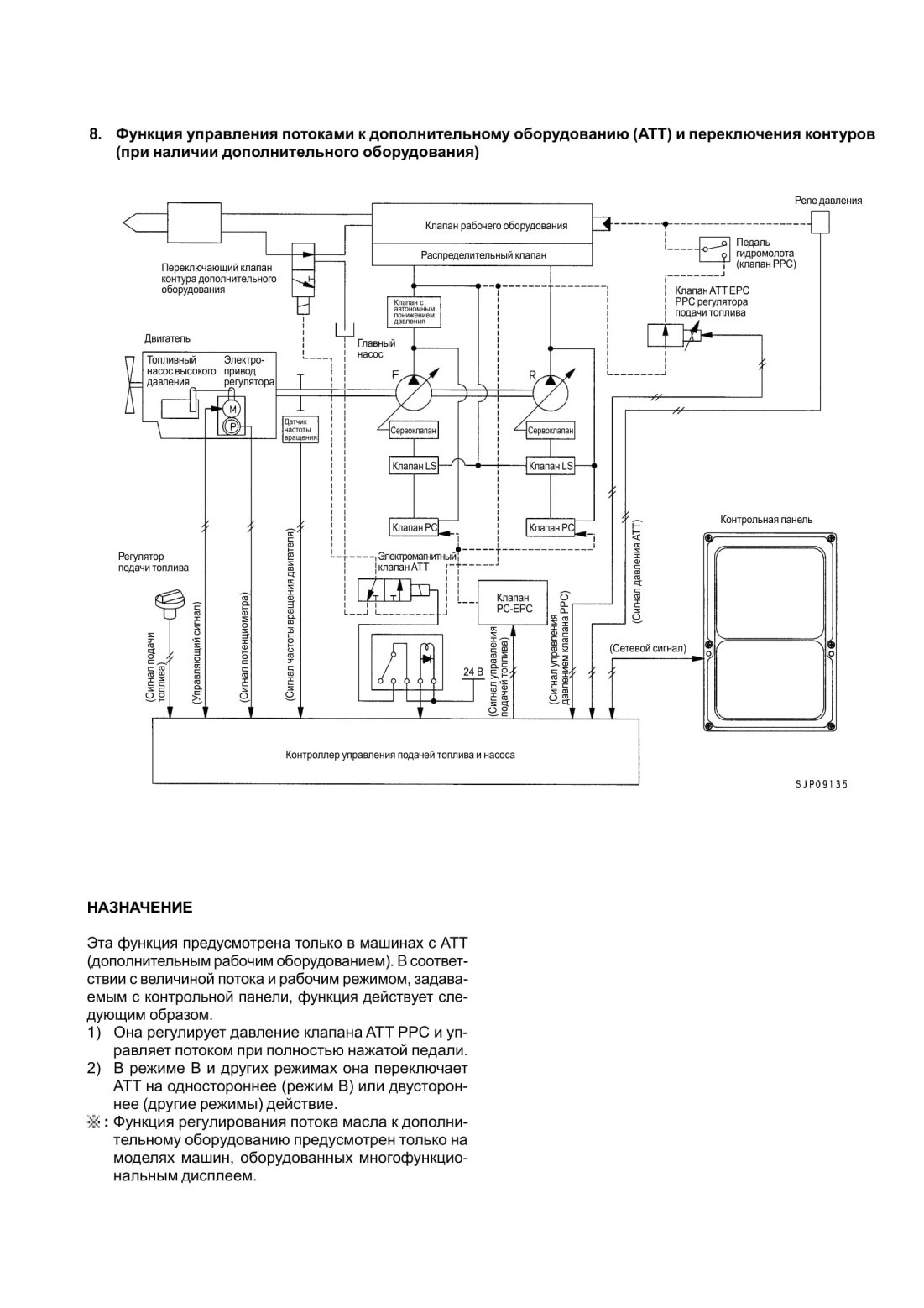

8. Функция управления потоками к дополнительному оборудованию (ATT) и переключения контуров (при наличии дополнительного оборудования)

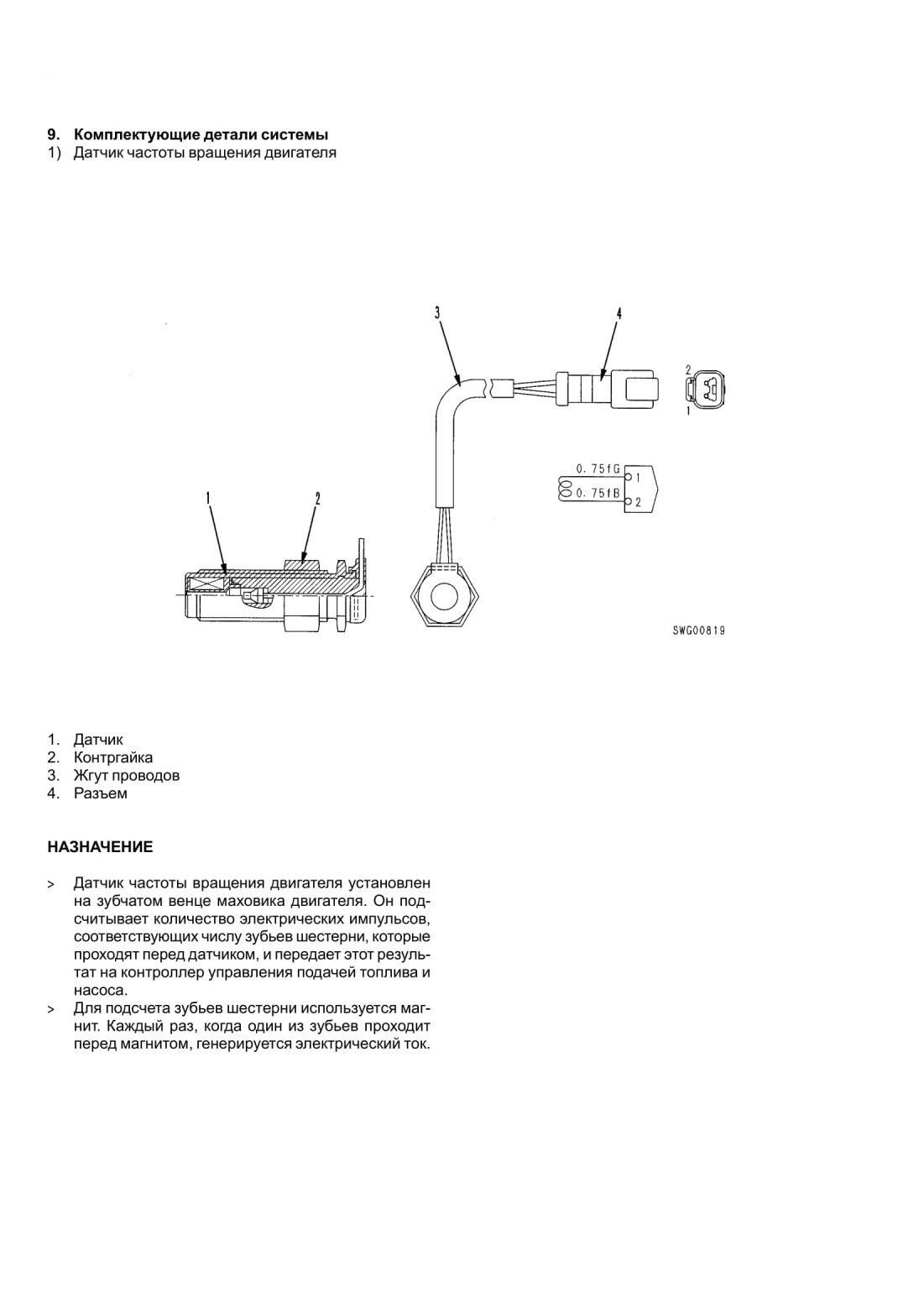

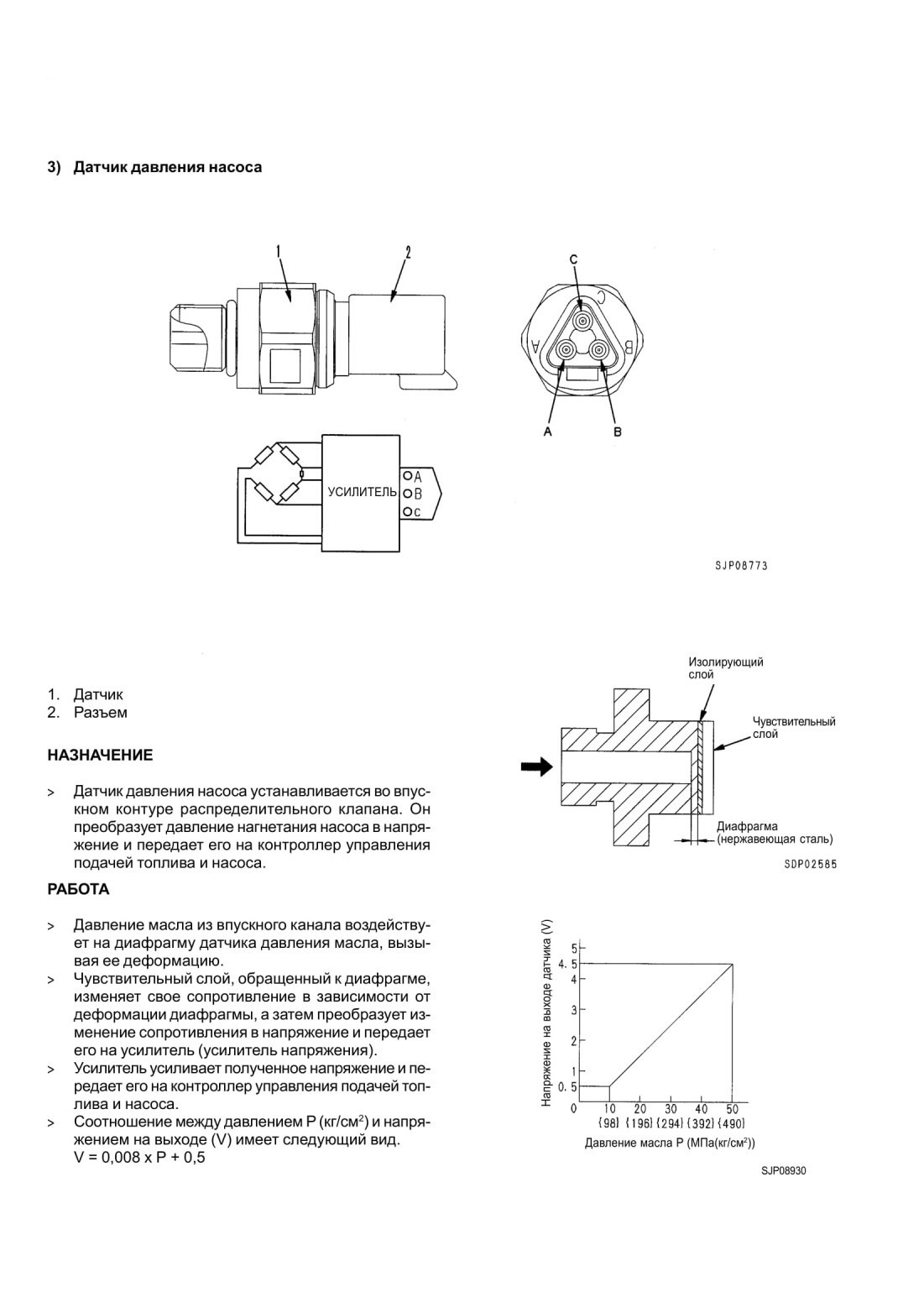

9. Комплектующие детали системы

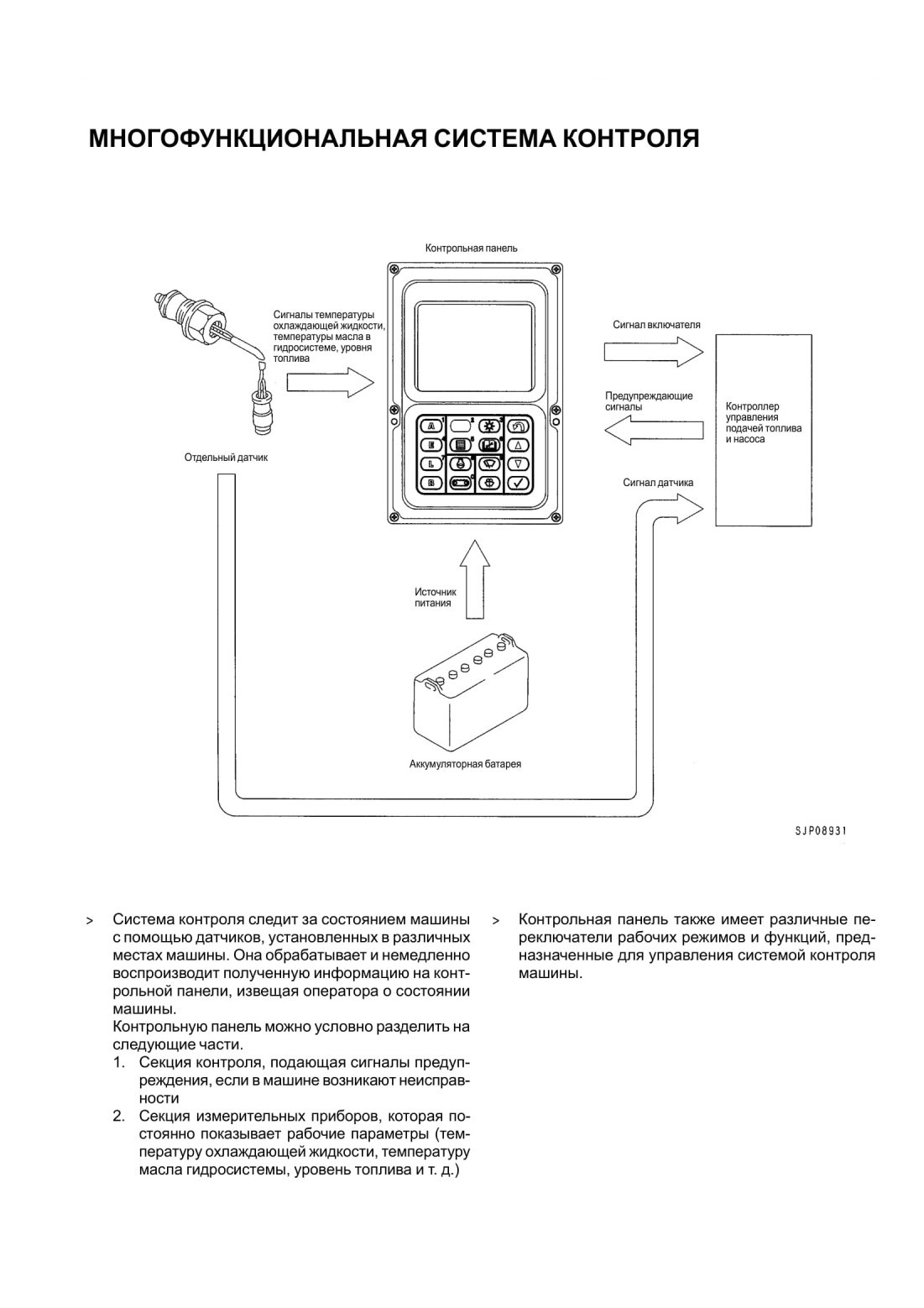

МНОГОФУНКЦИОНАЛЬНАЯ СИСТЕМА КОНТРОЛЯ

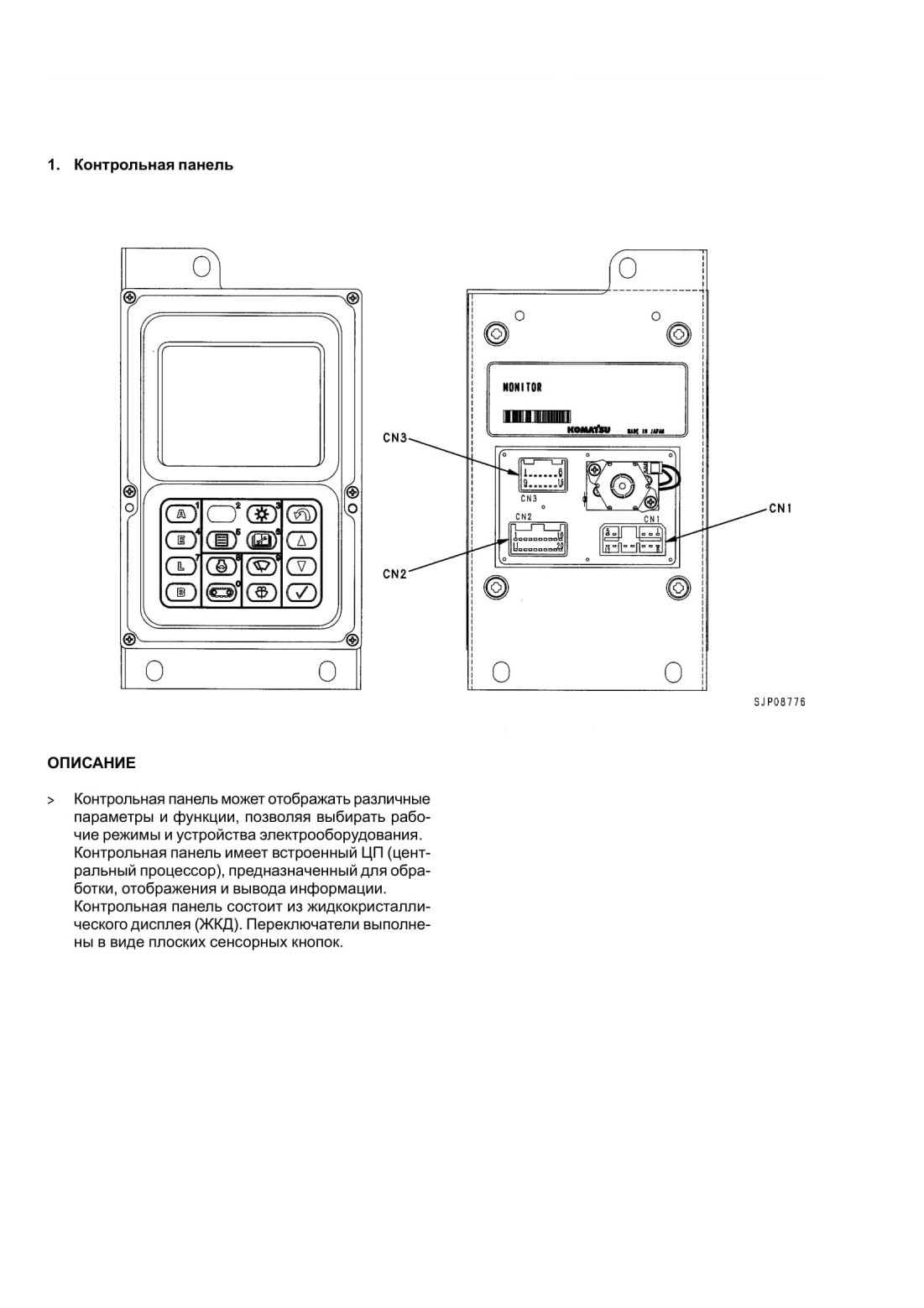

1. Контрольная панель

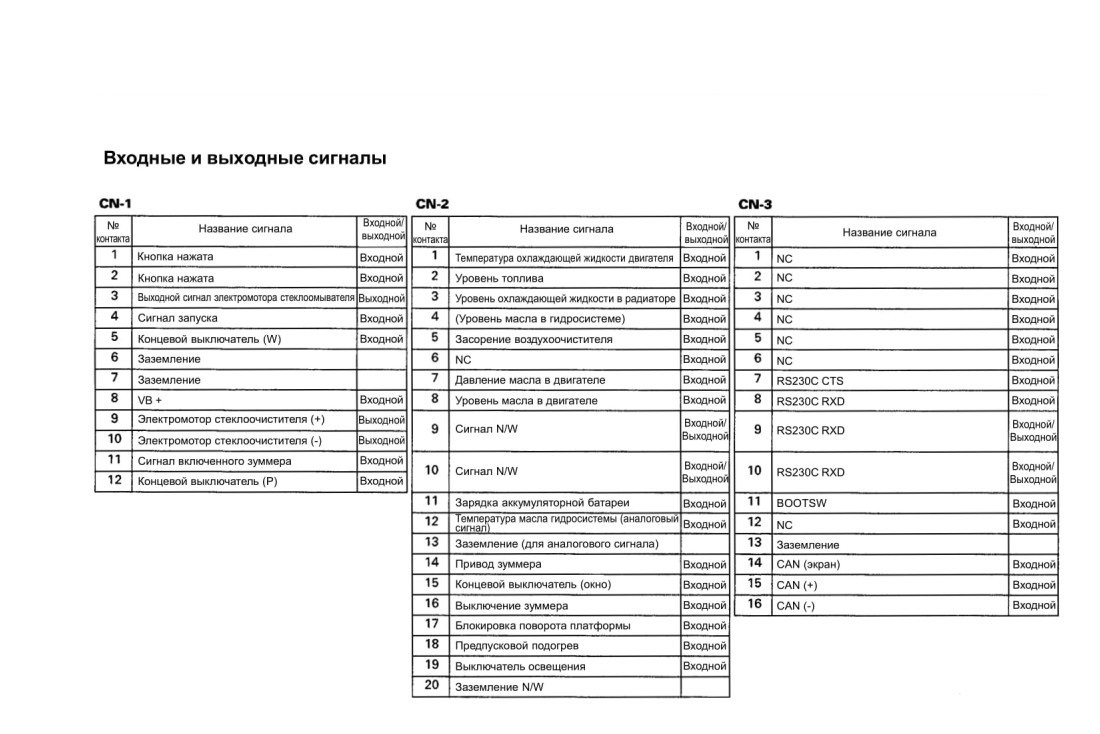

Входные и выходные сигналы

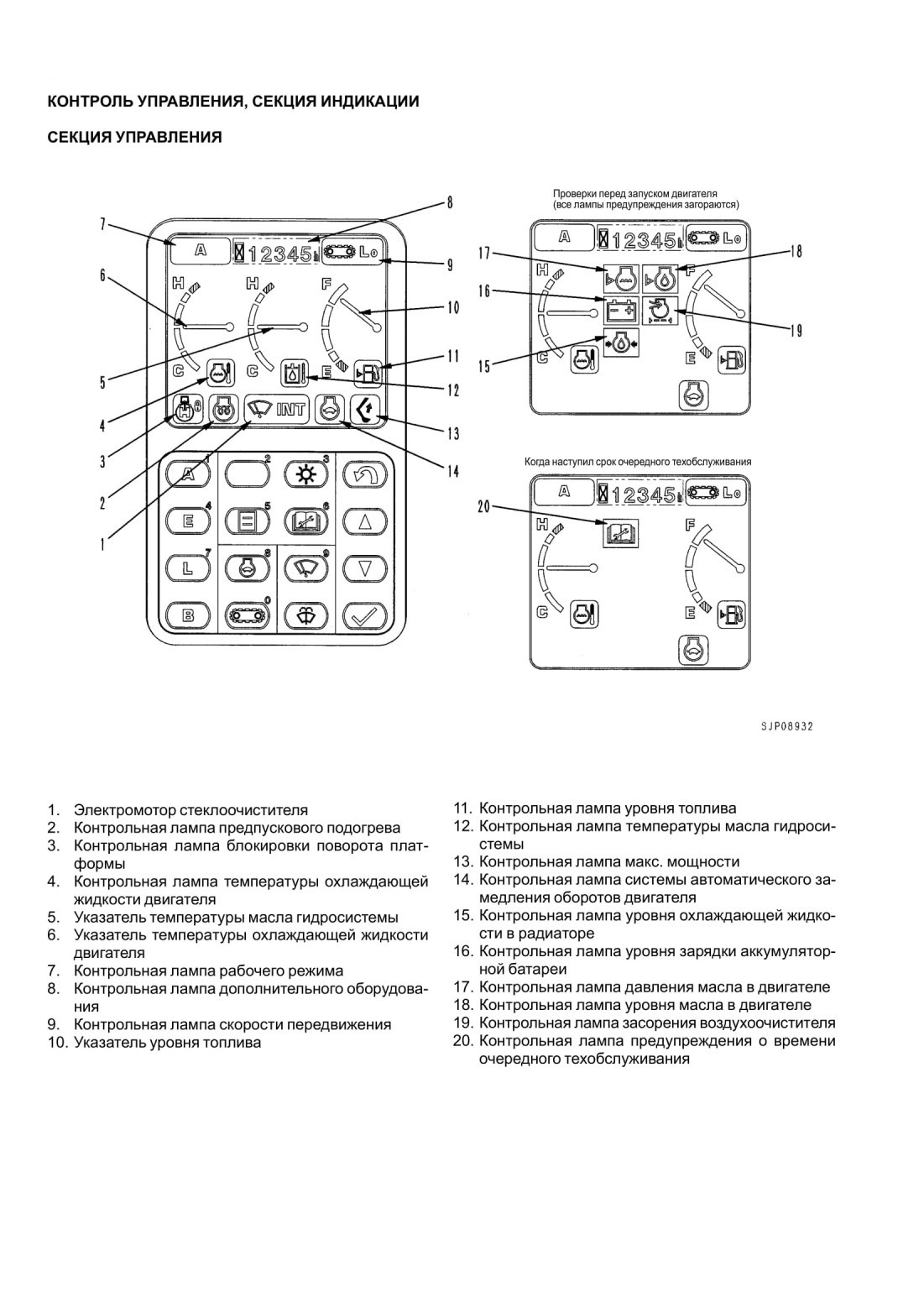

КОНТРОЛЬ УПРАВЛЕНИЯ, СЕКЦИЯ ИНДИКАЦИИ

СЕКЦИЯ УПРАВЛЕНИЯ

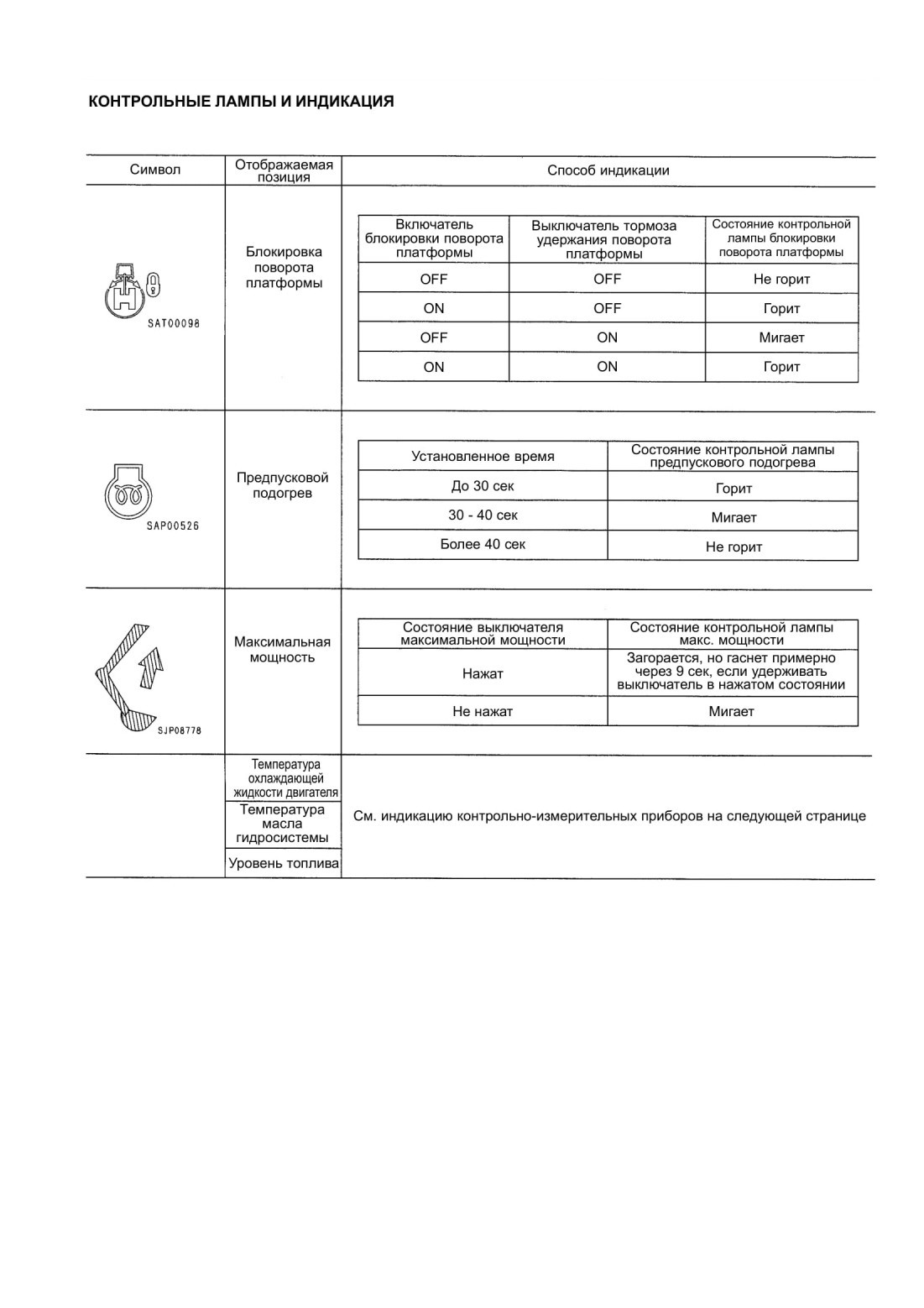

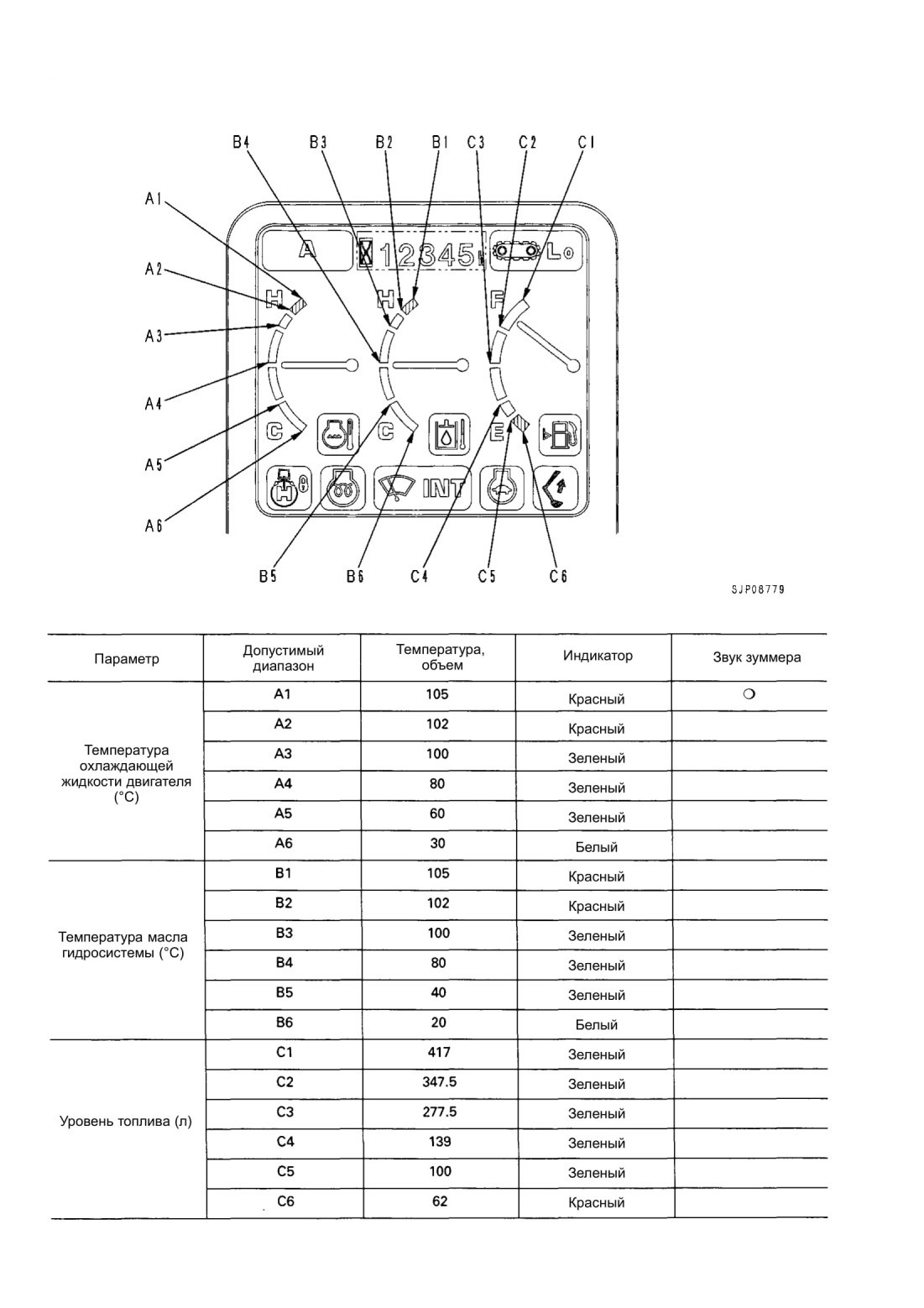

КОНТРОЛЬНЫЕ ЛАМПЫ И ИНДИКАЦИЯ
