Экскаватор Komatsu PC300, 300LC-7, PC350, 350LC-7. Заводская инструкция (2002 год) - часть 9

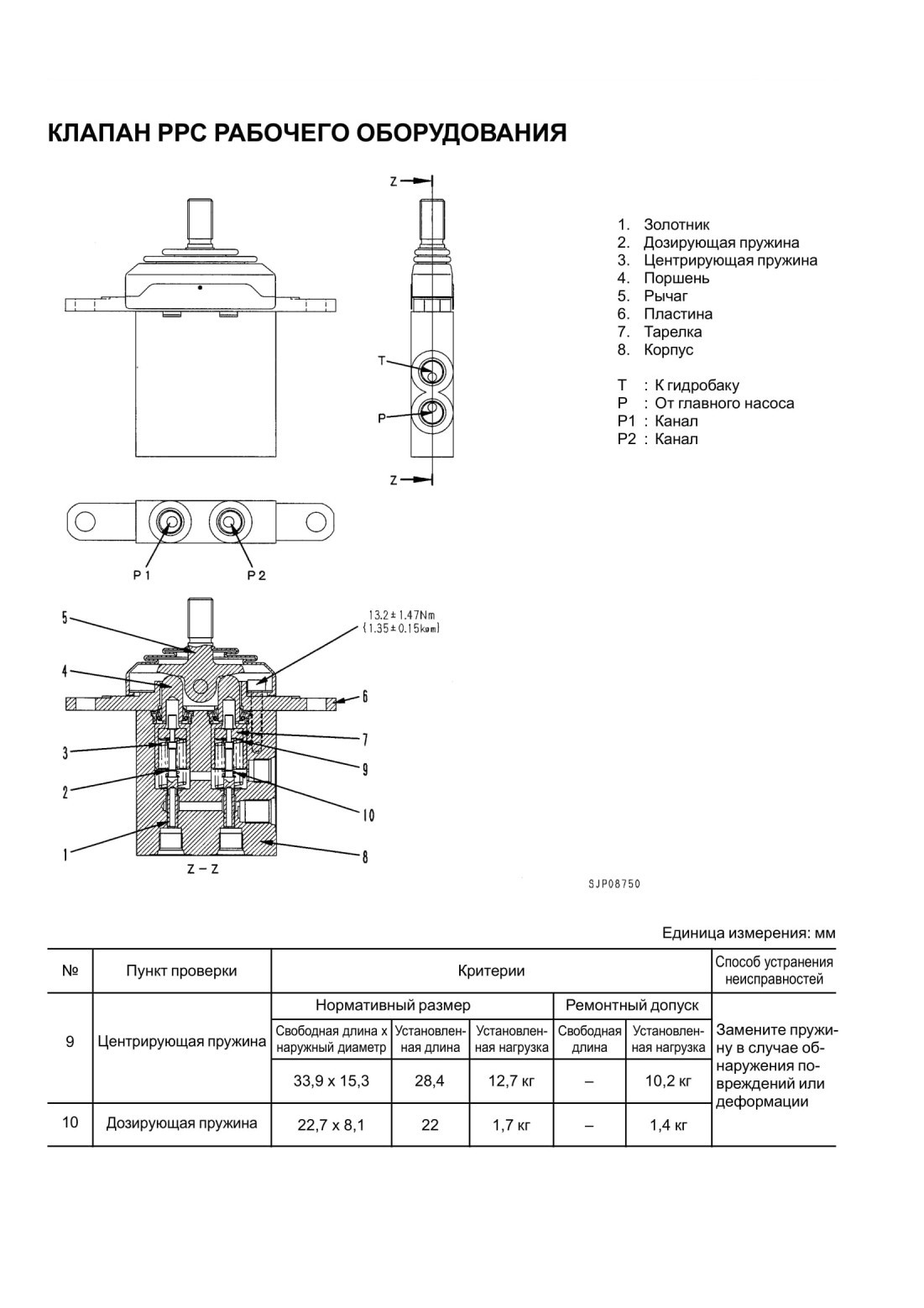

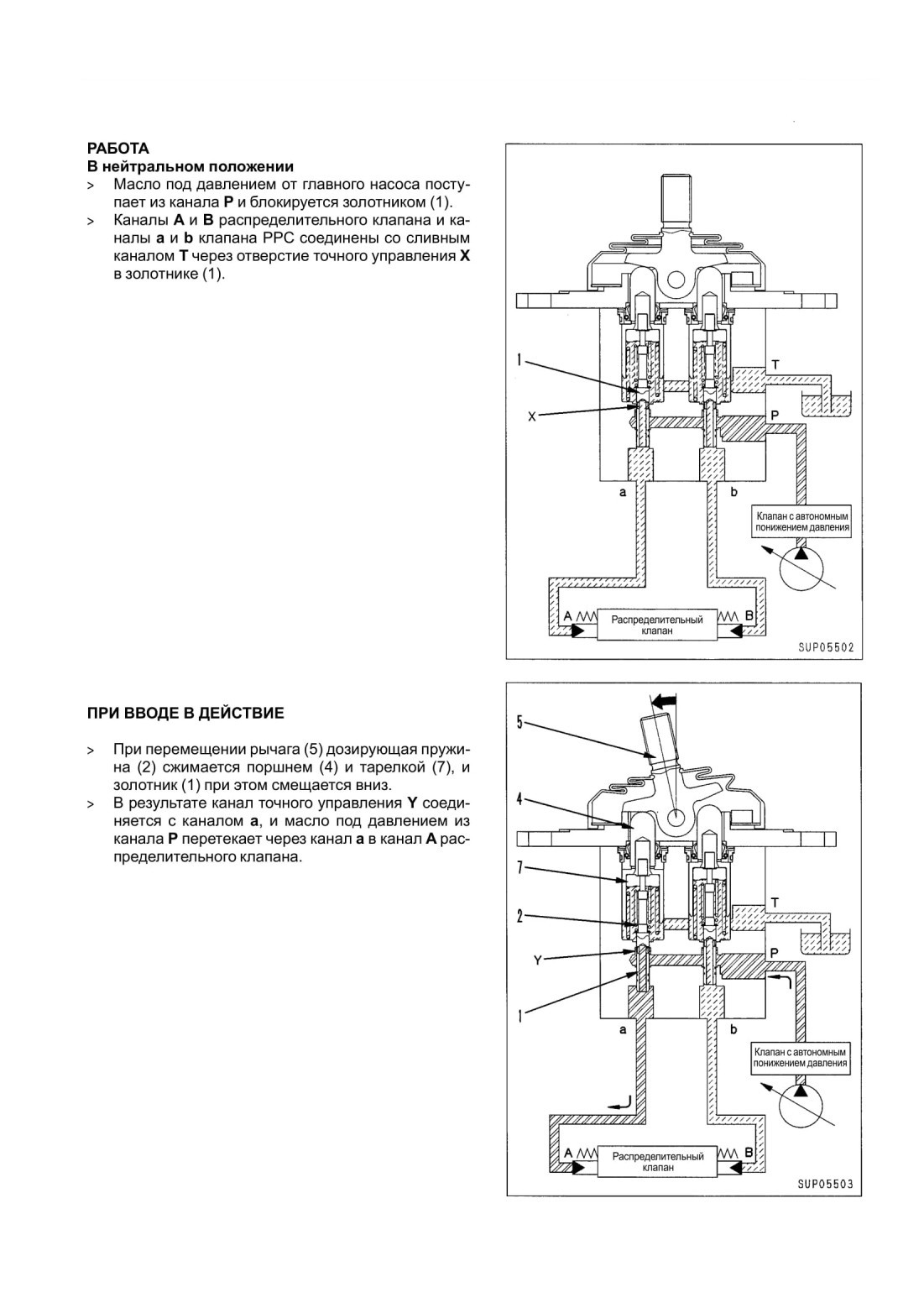

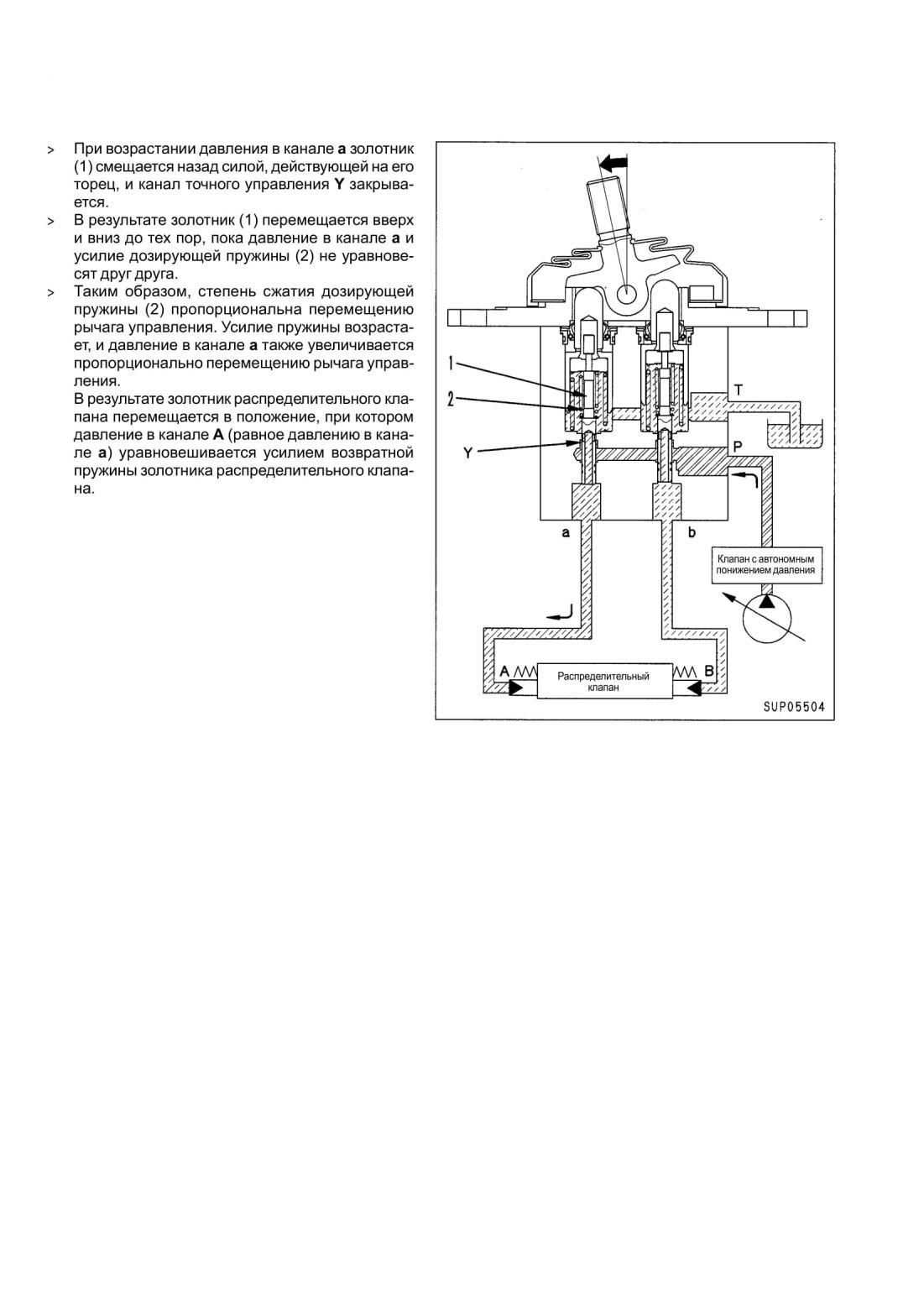

КЛАПАН РРС РАБОЧЕГО ОБОРУДОВАНИЯ

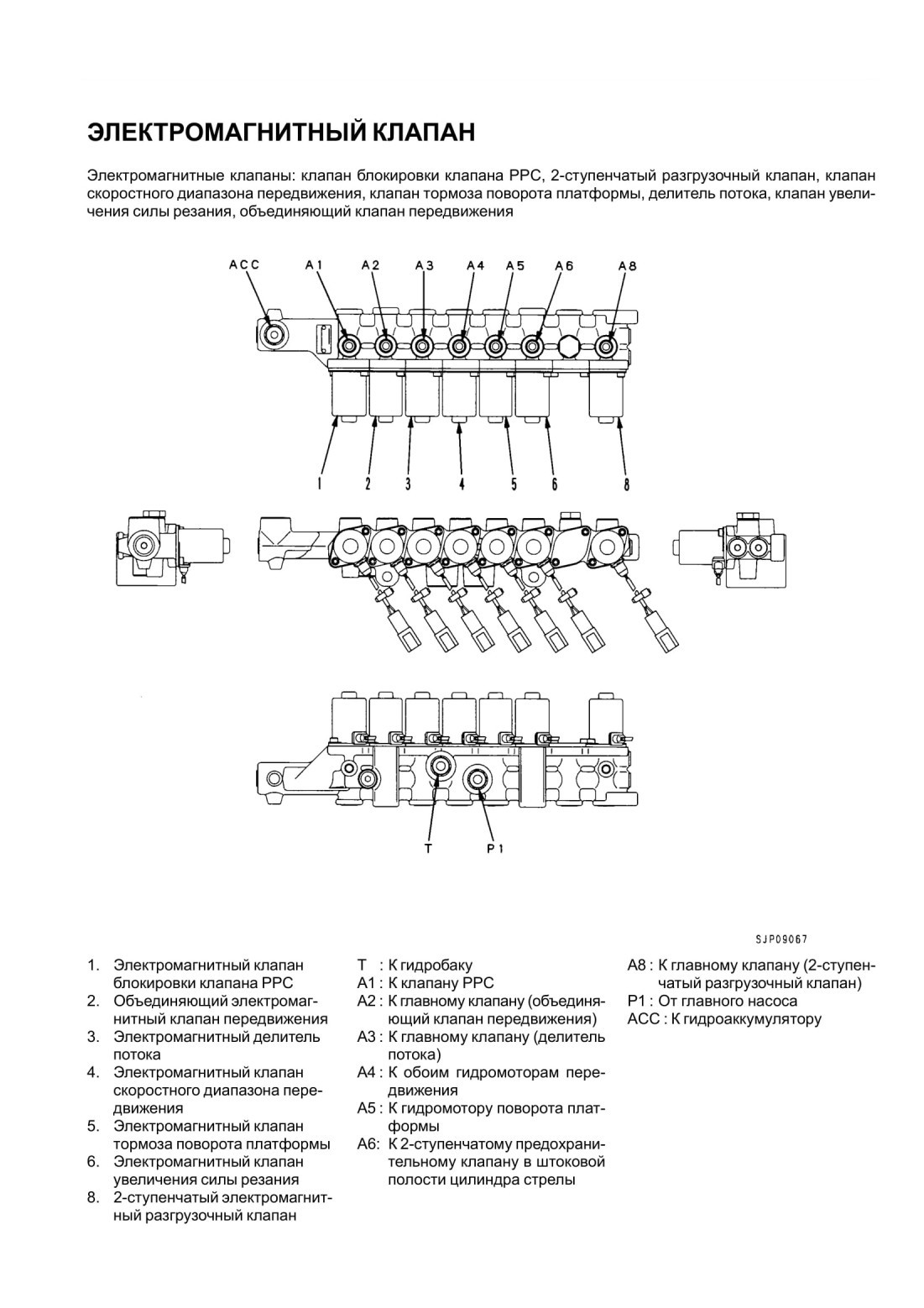

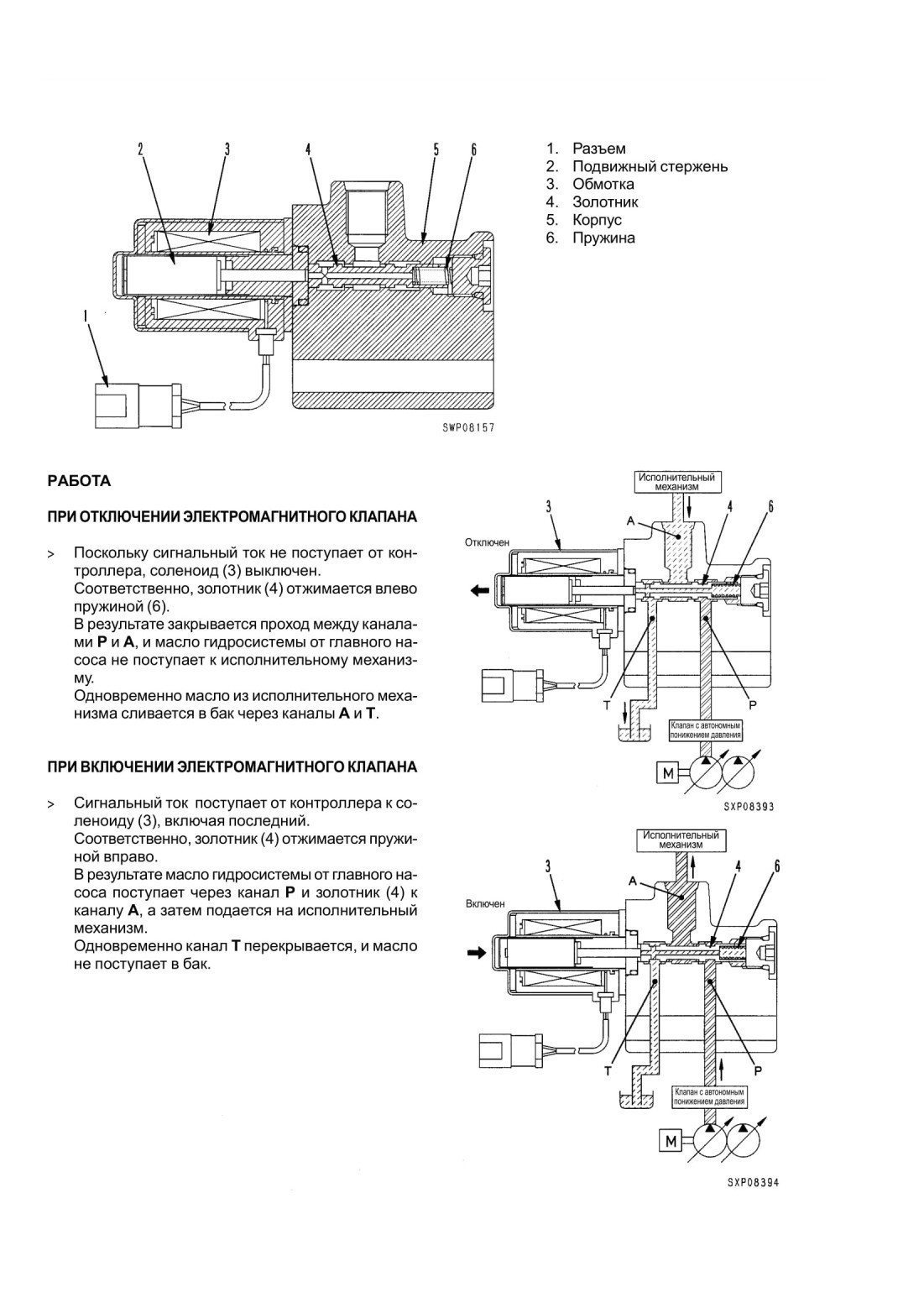

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

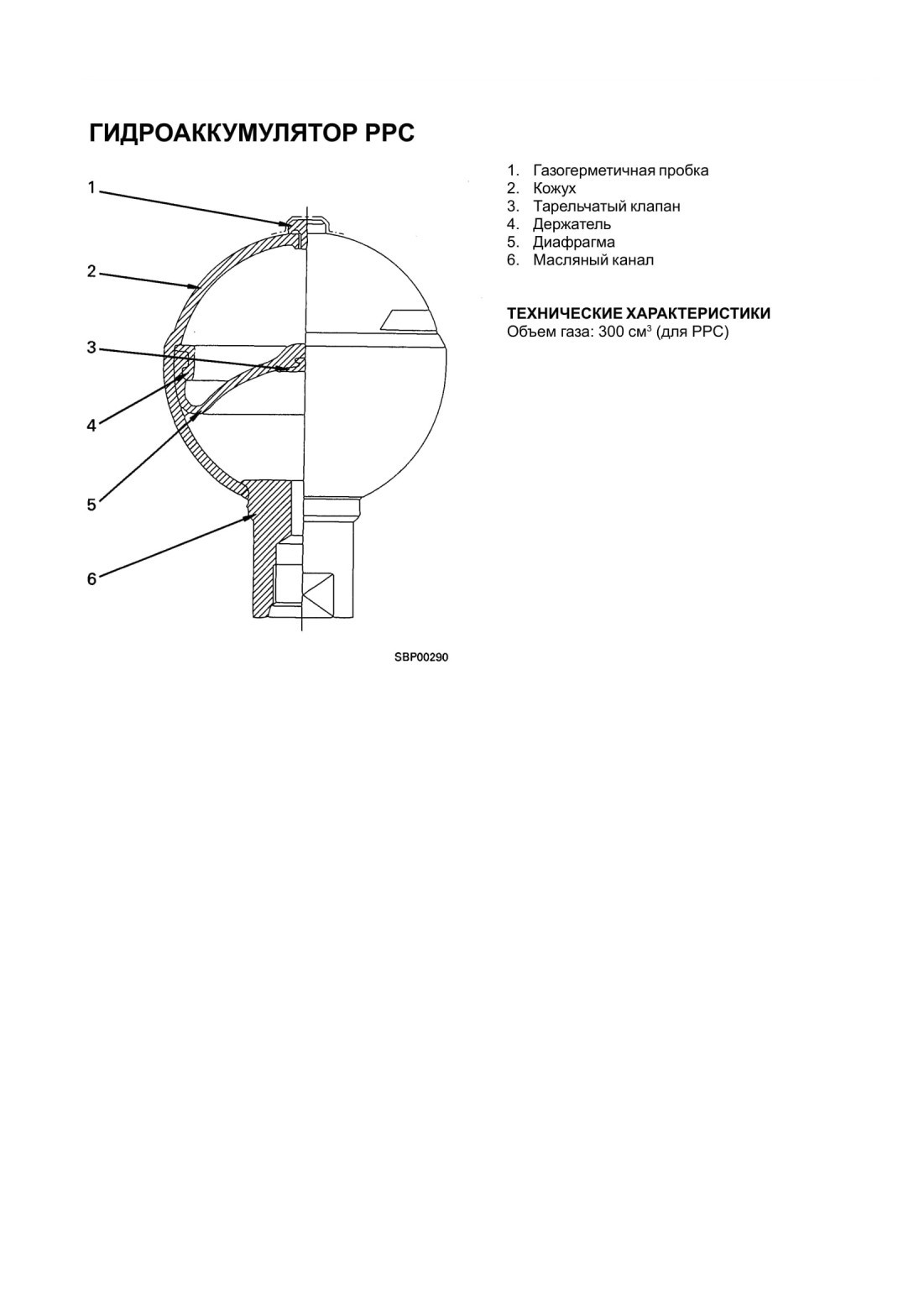

ГИДРОАККУМУЛЯТОР РРС

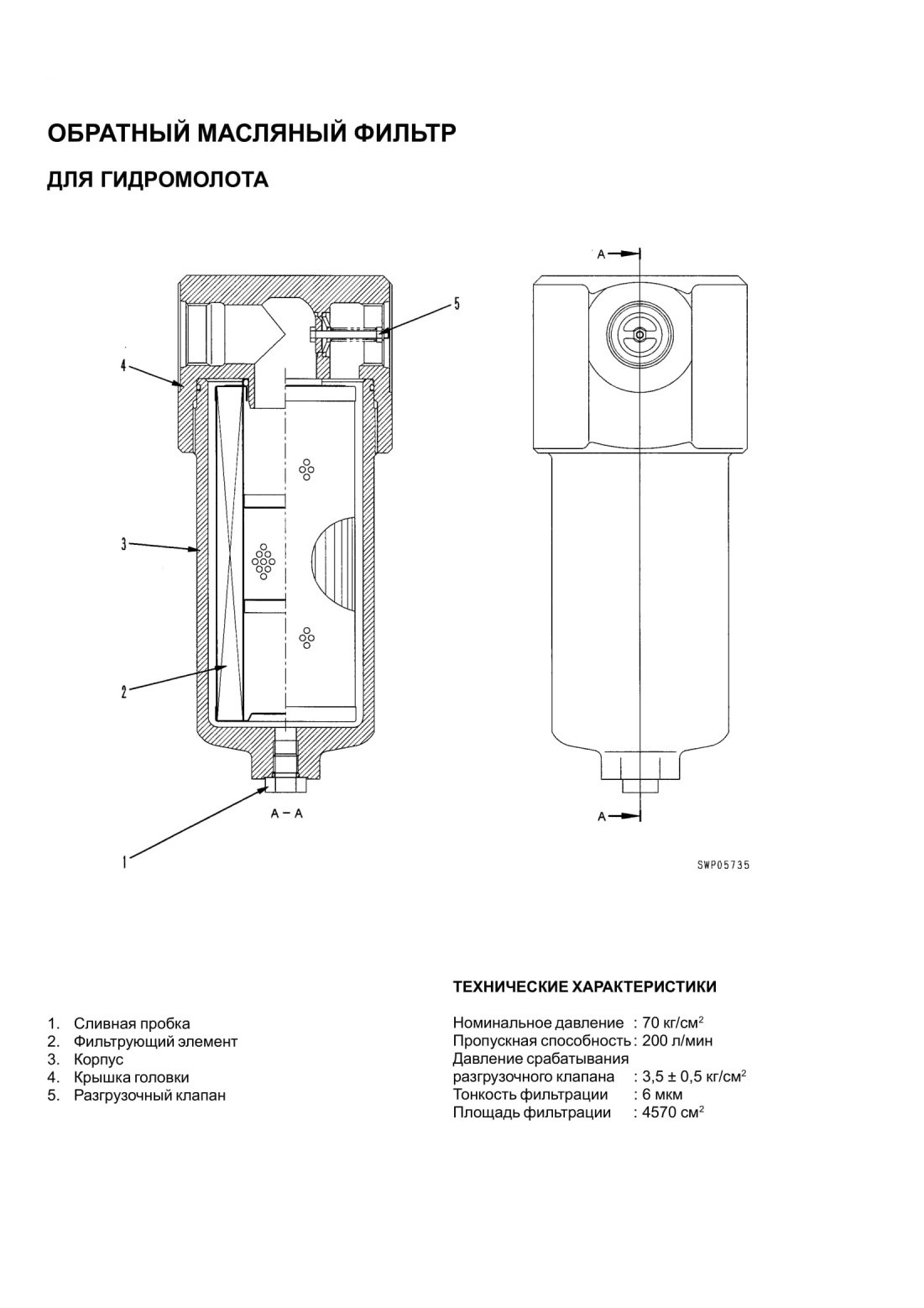

Обратный масляный фильтр ДЛЯ ГИДРОМОЛОТА

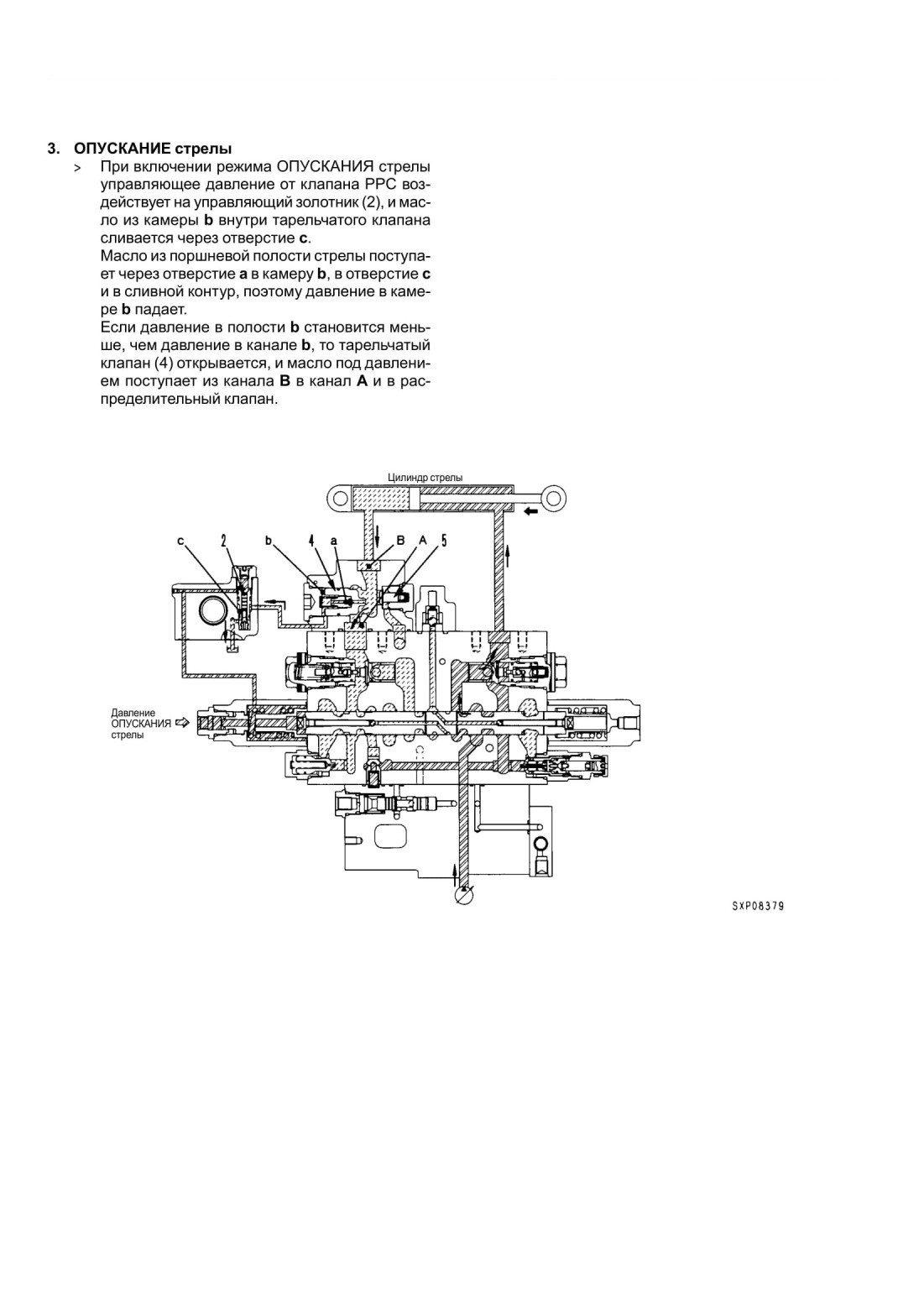

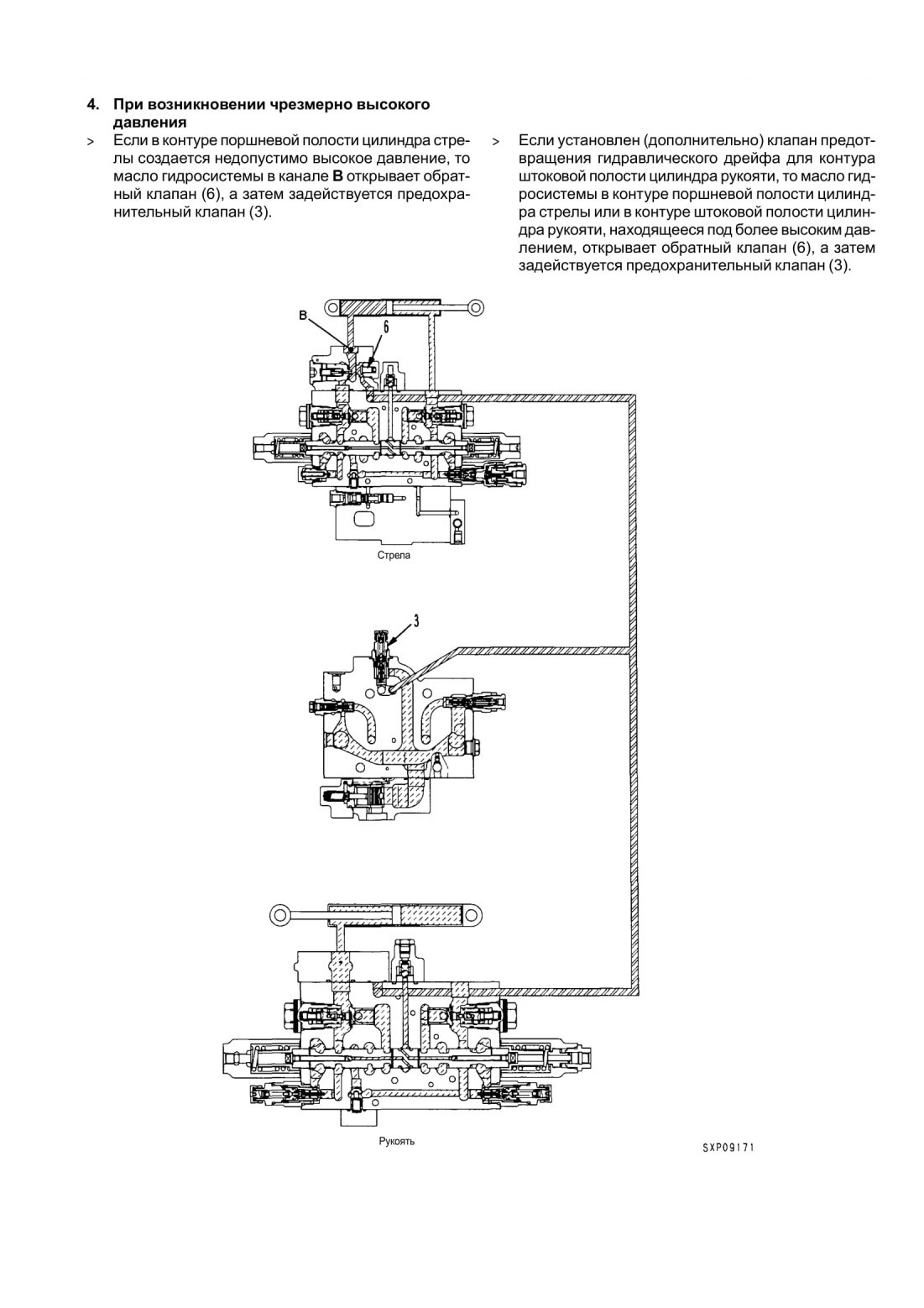

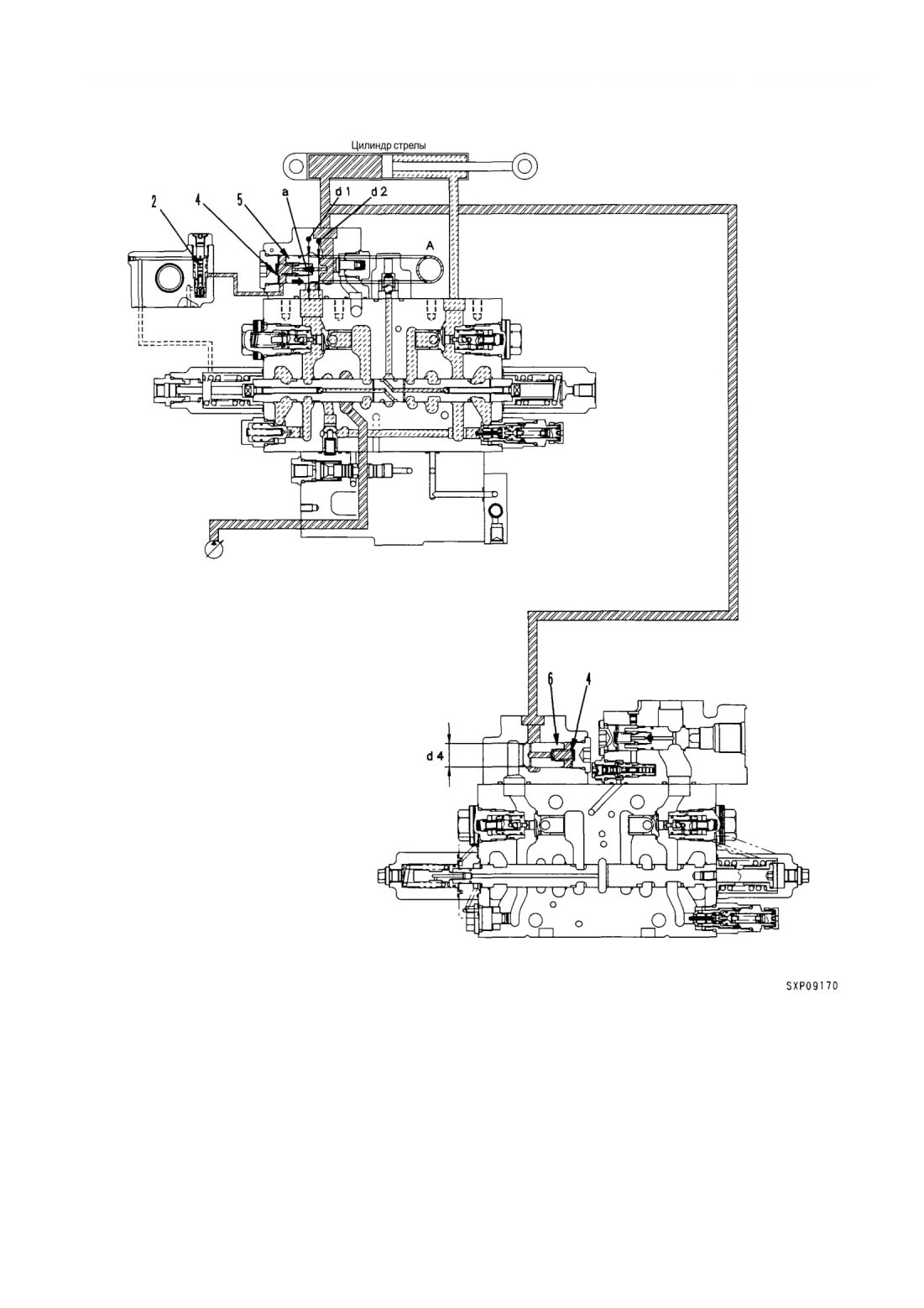

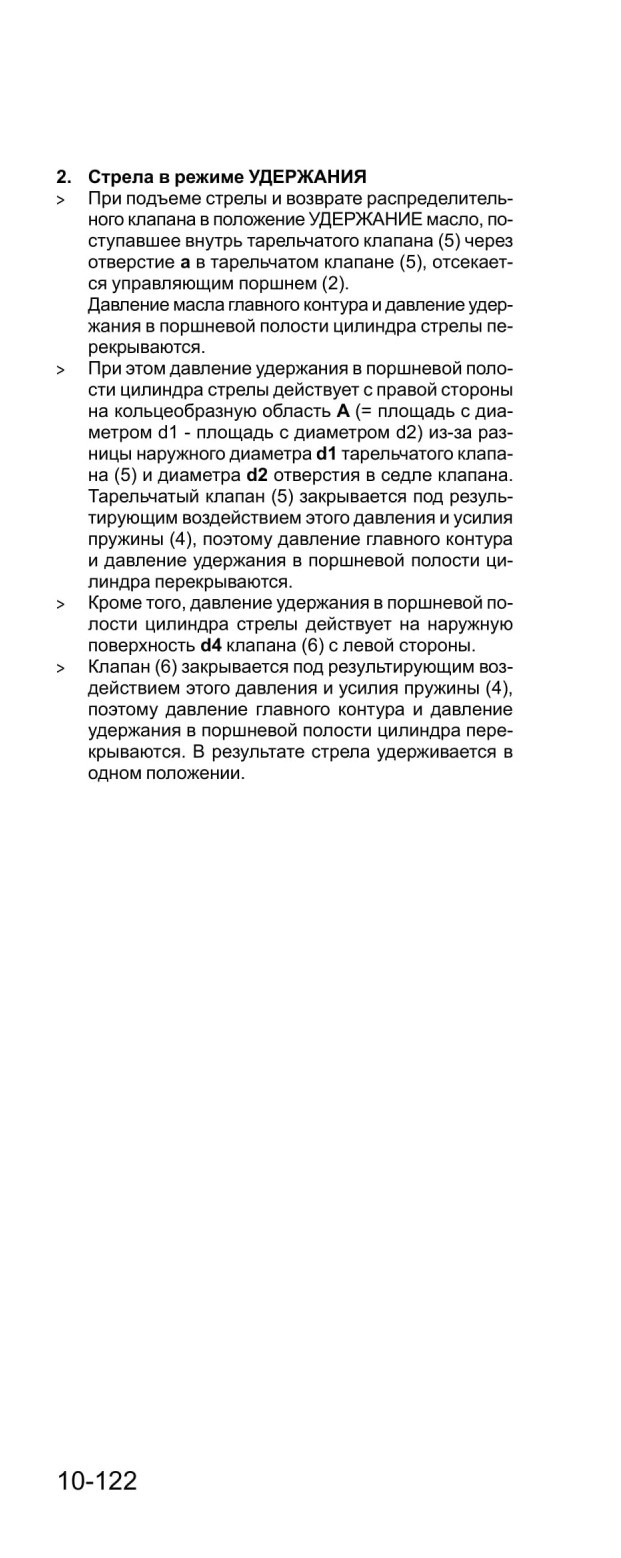

КЛАПАН ПРЕДОТВРАЩЕНИЯ ГИДРАВЛИЧЕСКОГО ДРЕЙФА СТРЕЛЫ
Назначение

> Когда рычаг управления стрелой не задействуется, эти клапаны предотвращают утечку масла из золотника (1) в поршневой полости стрелы и не допускают опускания стрелы.

Работа

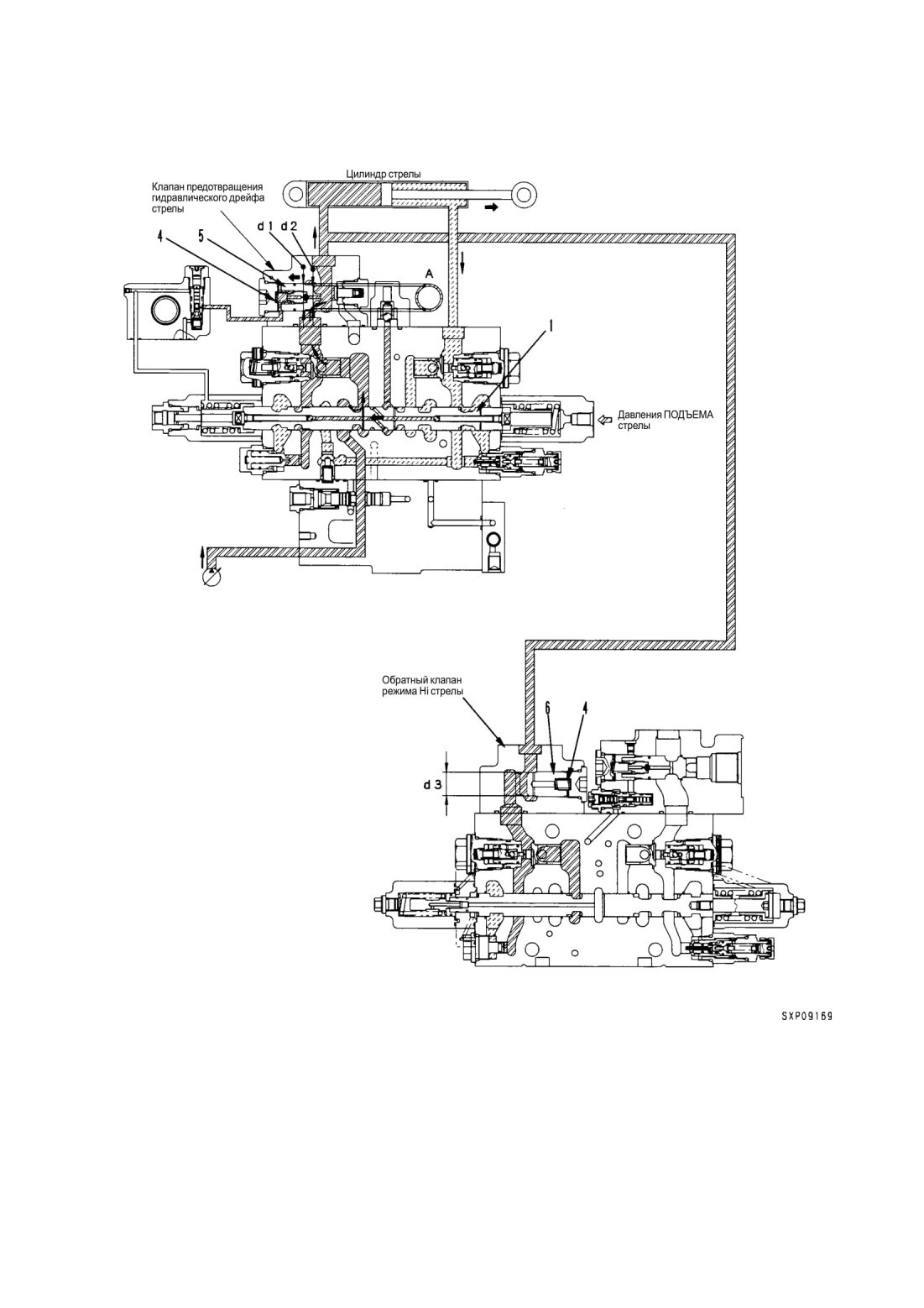

1. ПОДЪЕМ стрелы

При задействовании ПОДЪЕМА стрелы масло под давлением главного контура поступает в кольцеобразную область А (= площадь с диаметром d1 -площадь с диаметром d2) из-за разницы наружного диаметра d1 тарельчатого клапана (5) и диаметра d2 отверстия в седле клапана. Когда масло под давлением преодолевает силу пружины (4), тарельчатый клапан (5) перемещается влево.

Кроме того, масло главного контура перемещается вправо, воздействуя на седло с диаметром d3 клапана (6). Когда масло под давлением преодолевает силу пружины (4), клапан (6) перемещается вправо.

В результате масло под давлением главного контура от распределительного клапана проходит через отверстие тарельчатого клапана (5) и поступает в поршневую полость цилиндра стрелы.
