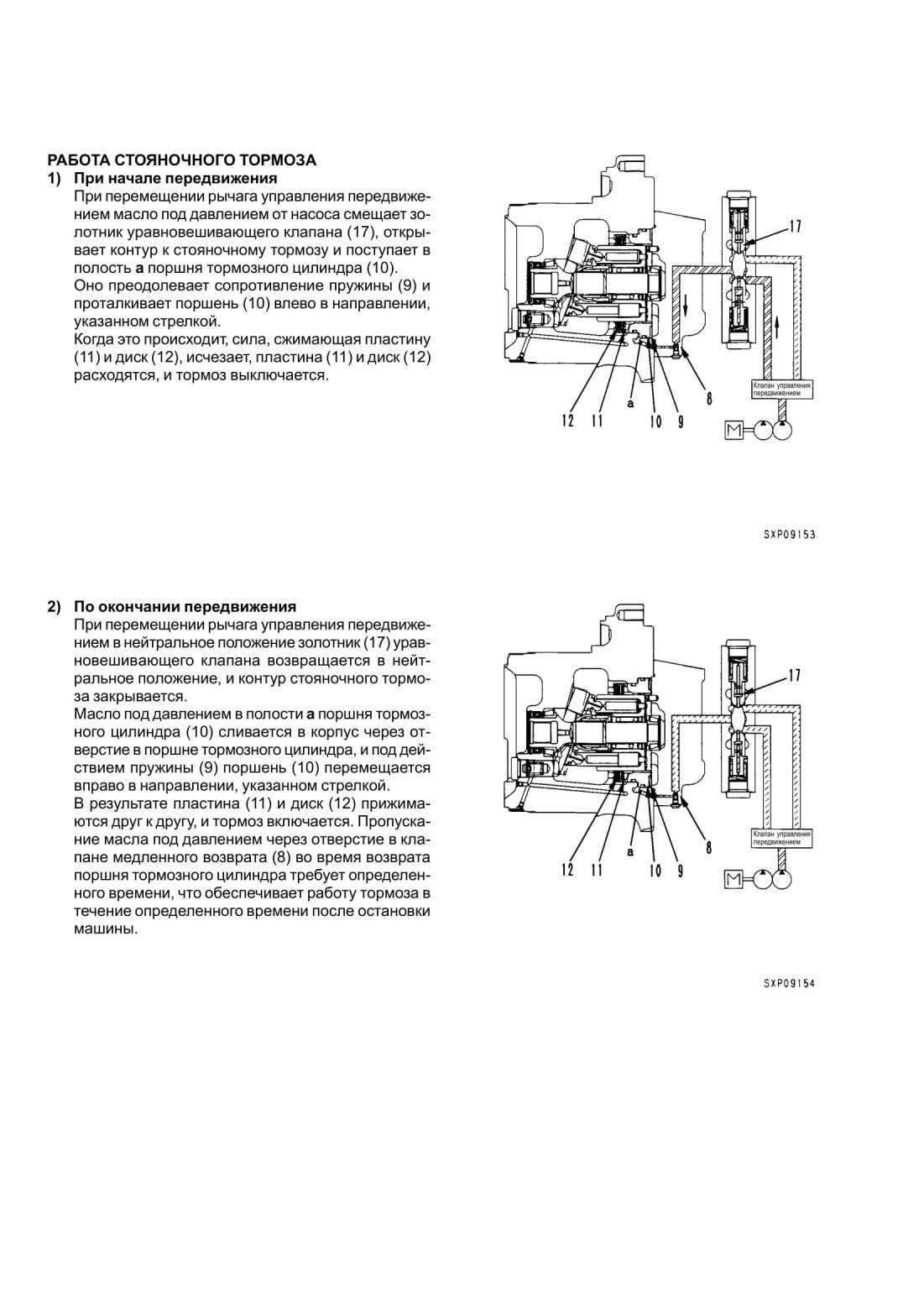

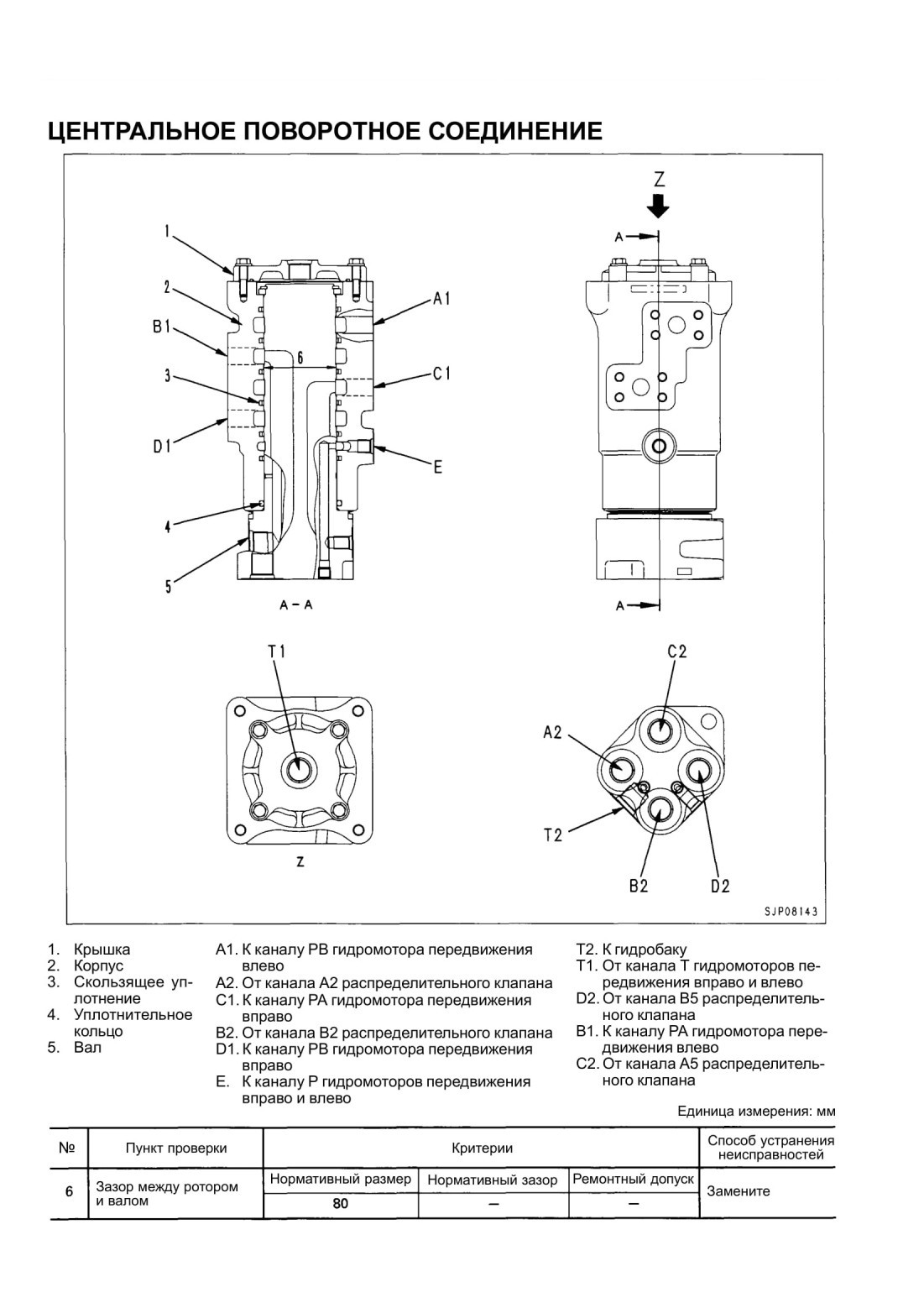

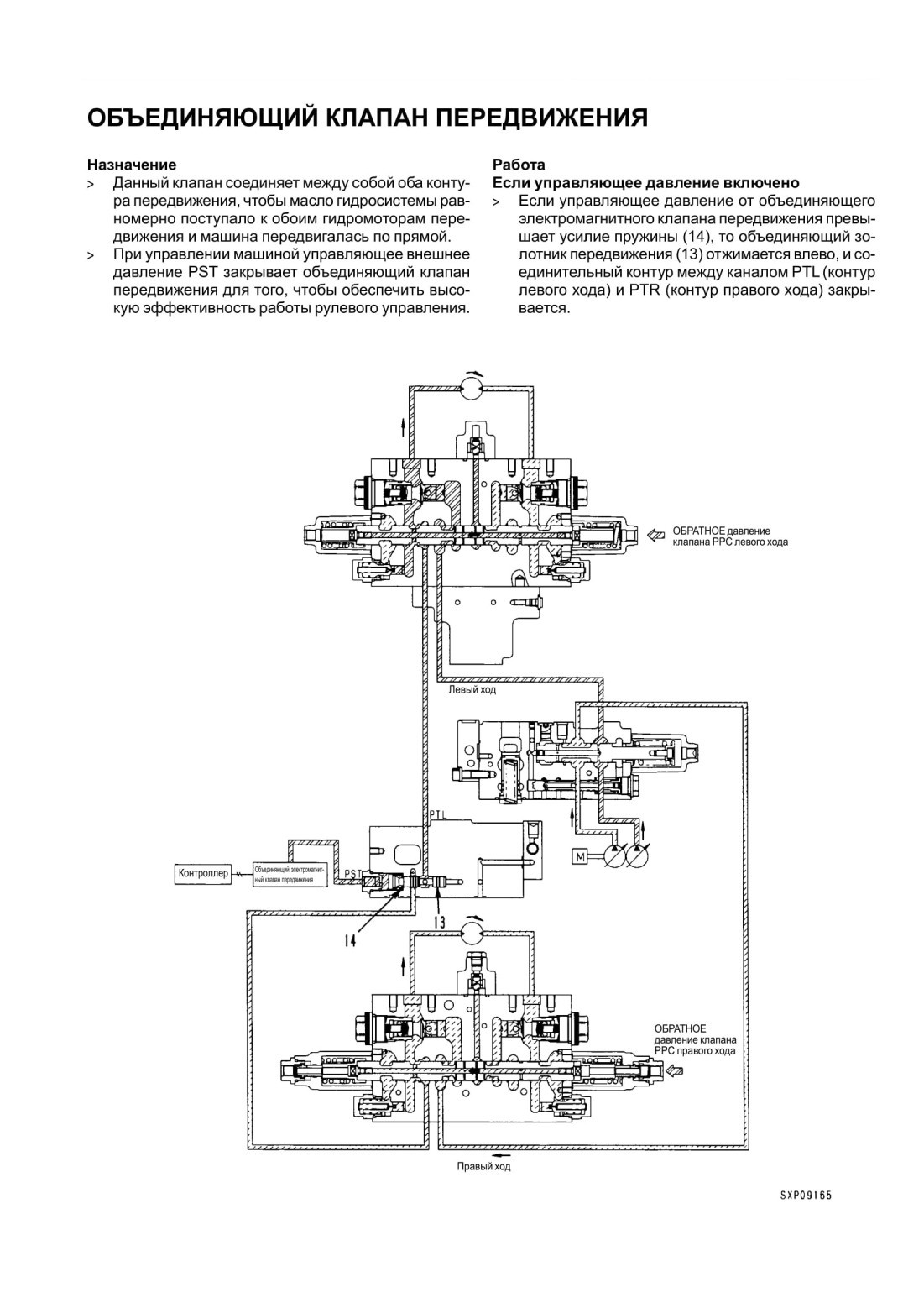

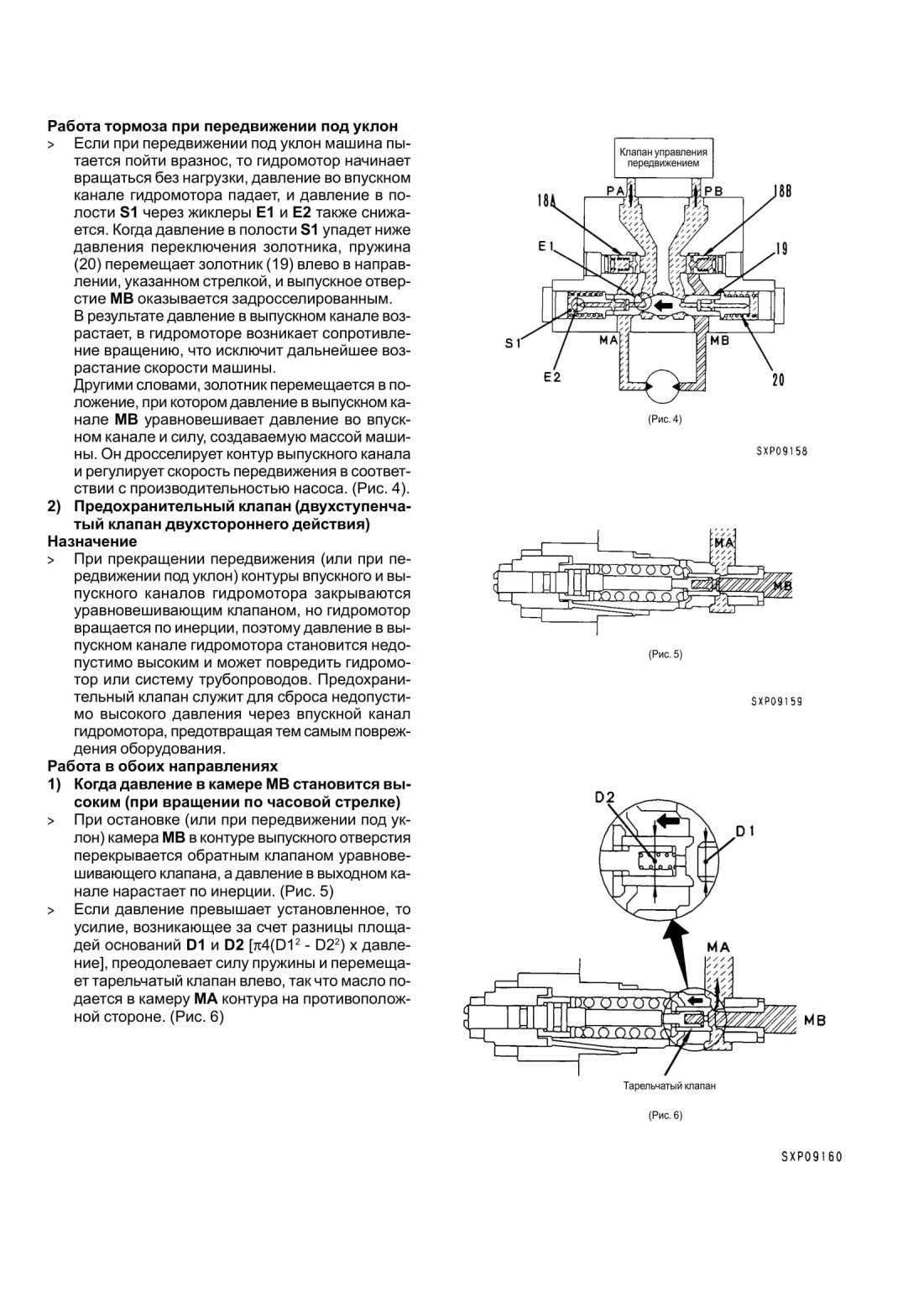

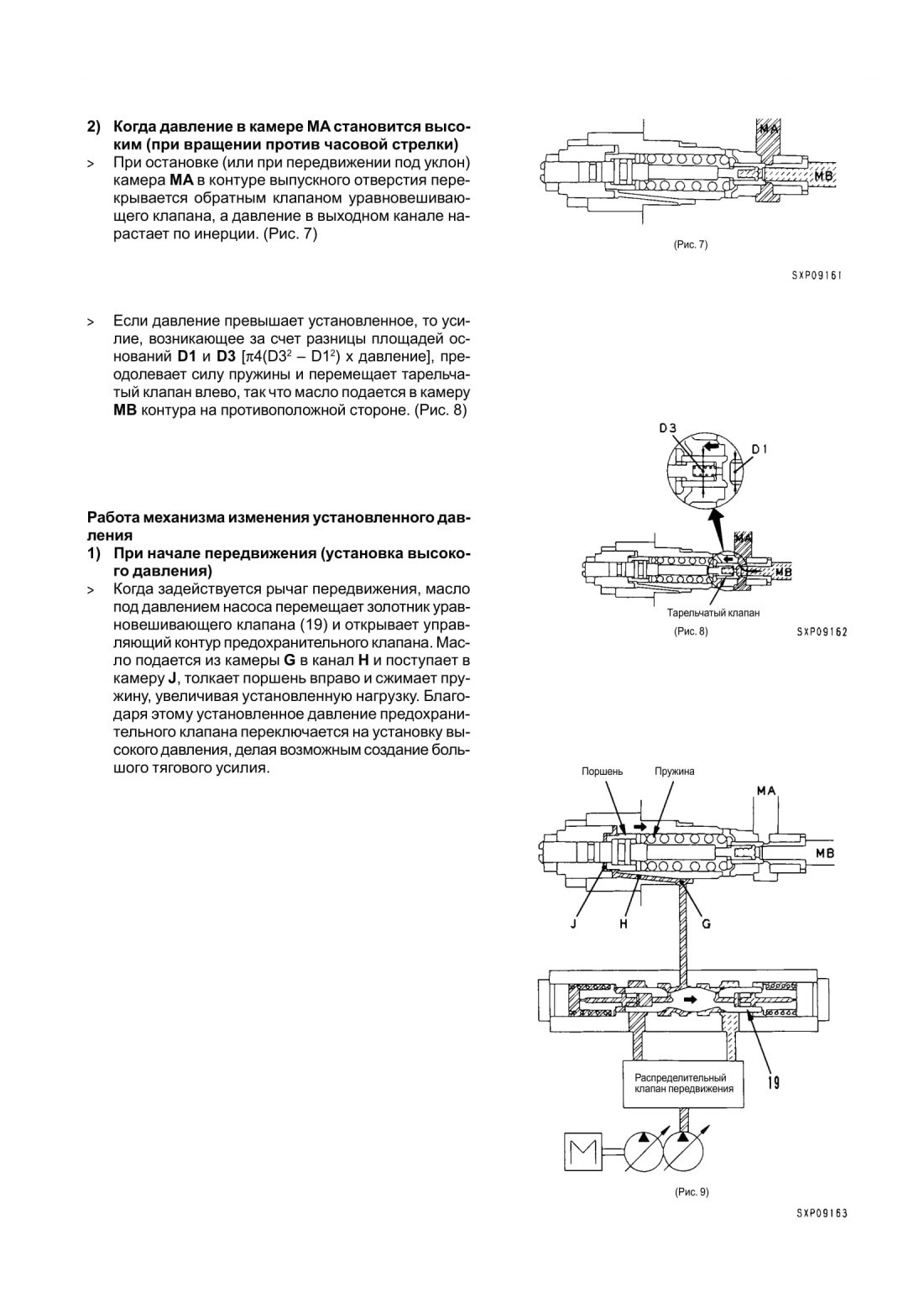

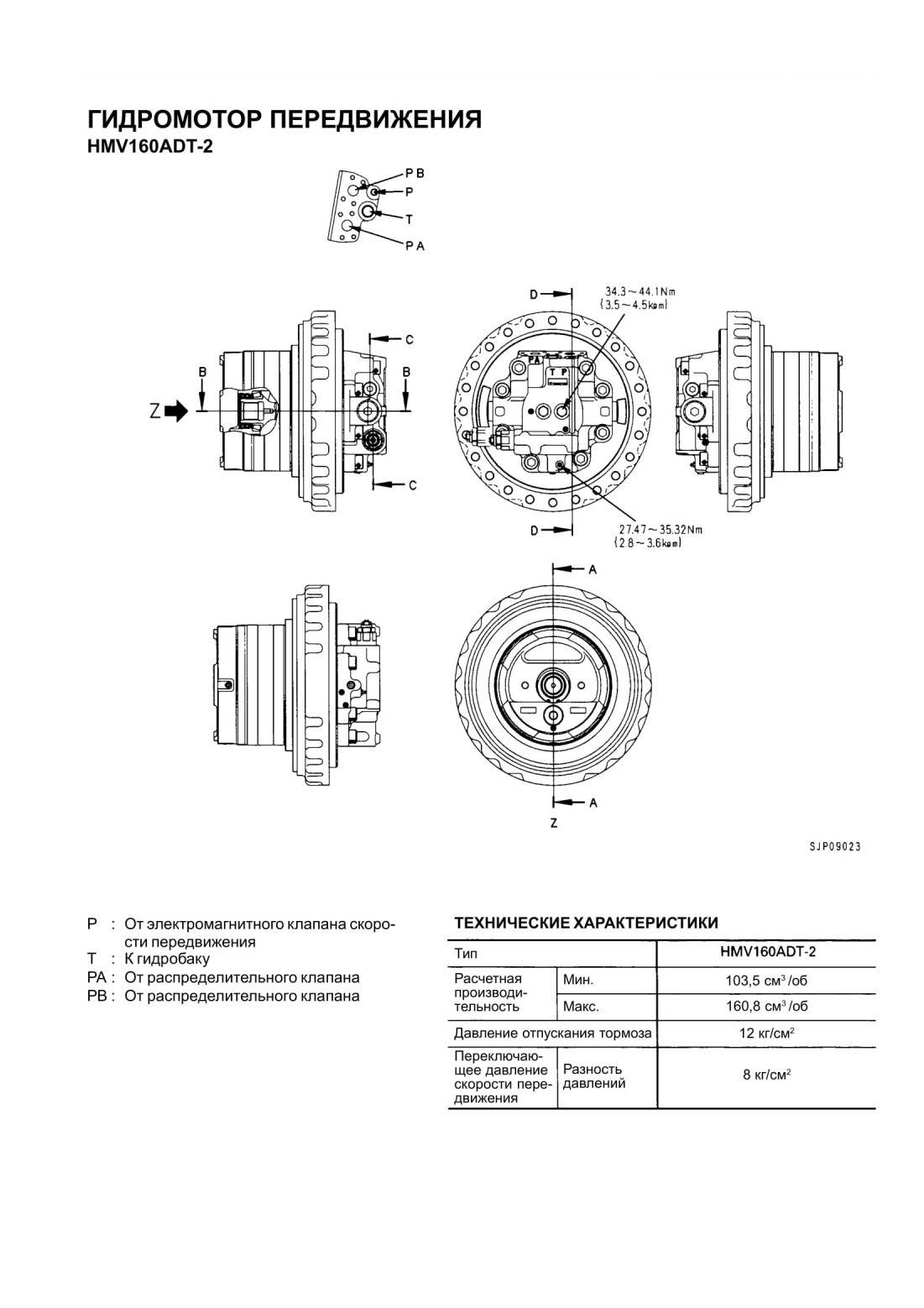

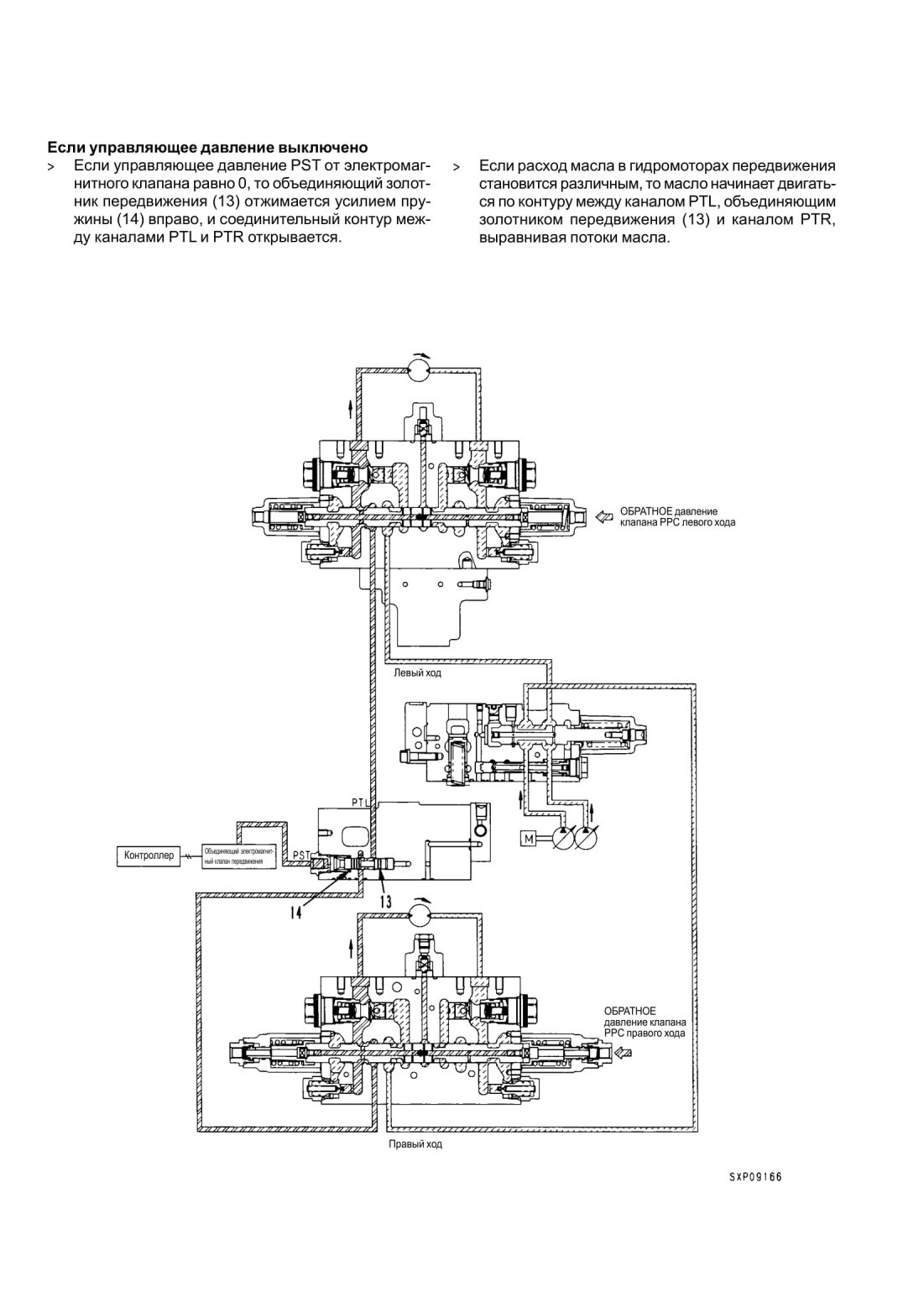

Экскаватор Komatsu PC300, 300LC-7, PC350, 350LC-7. Заводская инструкция (2002 год) - часть 7

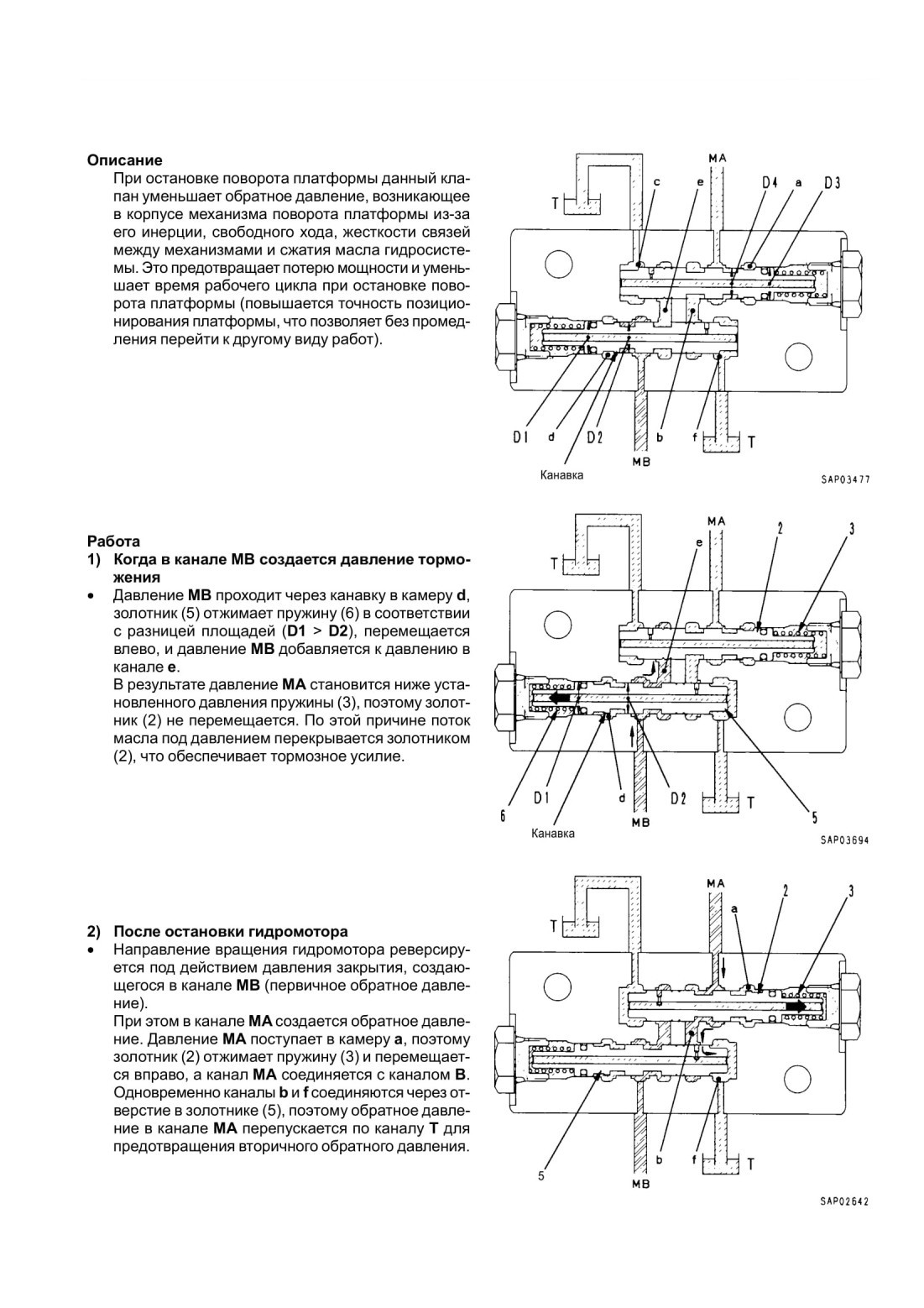

Работа системы блокировки поворота платформы

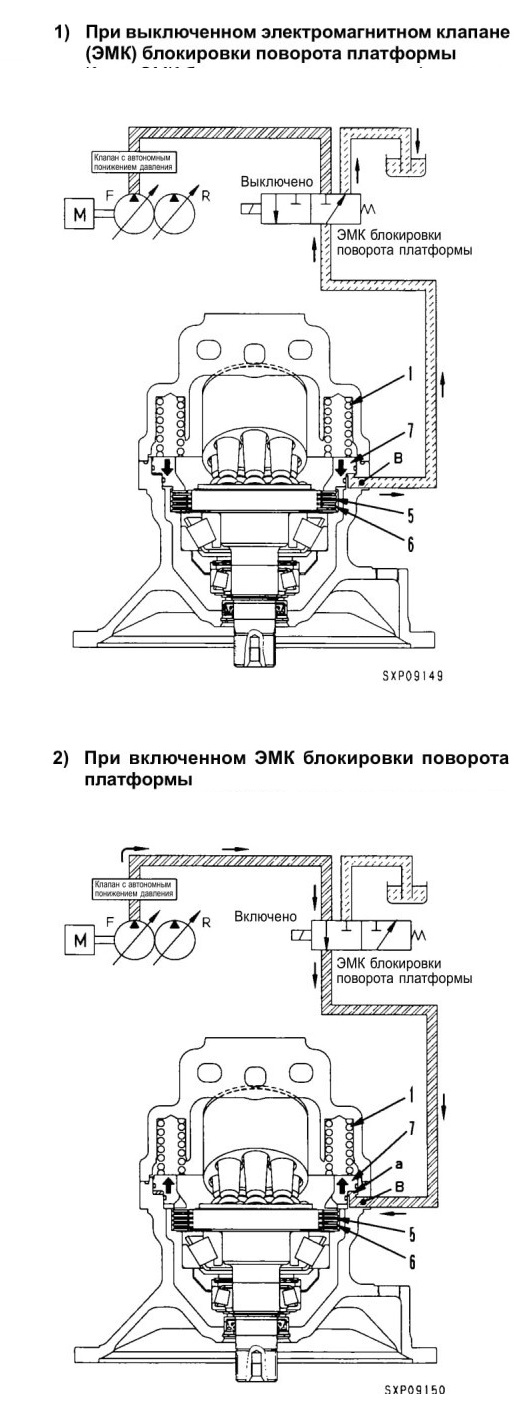

1) При выключенном электромагнитном клапане (ЭМК) блокировки поворота платформы

Когда ЭМК блокировки поворота платформы выключен, масло под давлением от главного насоса не поступает, и канал В соединяется с контуром гидробака.

В результате поршень тормозного цилиндра (7) опускается под действием тормозной пружины (1); диски (5) и пластины (6) прижимаются друг к другу, и тормоз включается.
2) При включенном ЭМК блокировки поворота платформы

При включении ЭМК блокировки поворота платформы клапан переключается, и масло под давлением от главного насоса начинает поступать в канал Вив тормозную камеру а.

Давление поступающего в тормозную камеру а масла преодолевает сопротивление тормозной пружины (1) и смещает поршень тормозного цилиндра (7) вверх. В результате диски (5) и пластины (6) расходятся, и тормоз выключается.
