Экскаватор Komatsu PC300, 300LC-7, PC350, 350LC-7. Заводская инструкция (2002 год) - часть 3

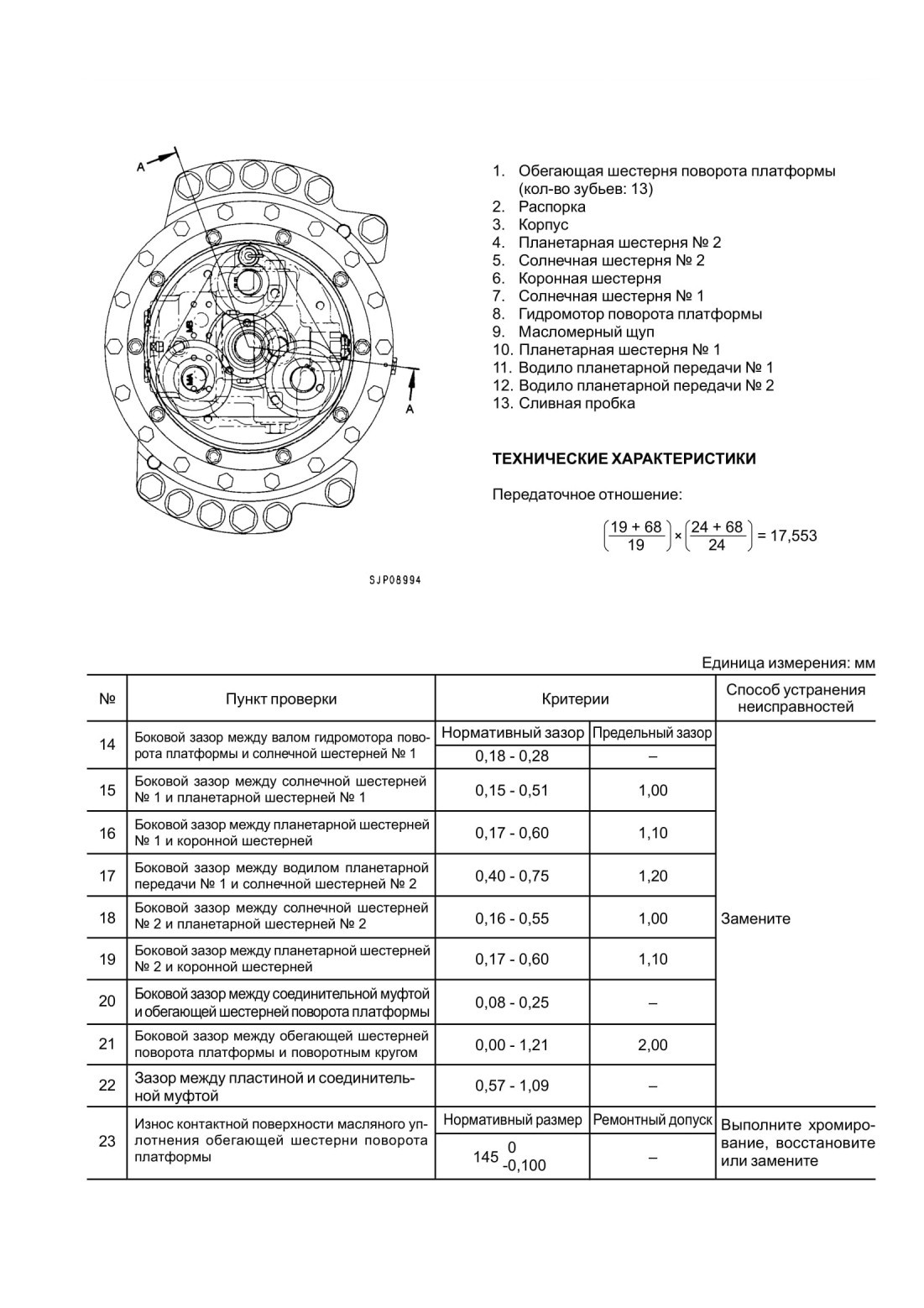

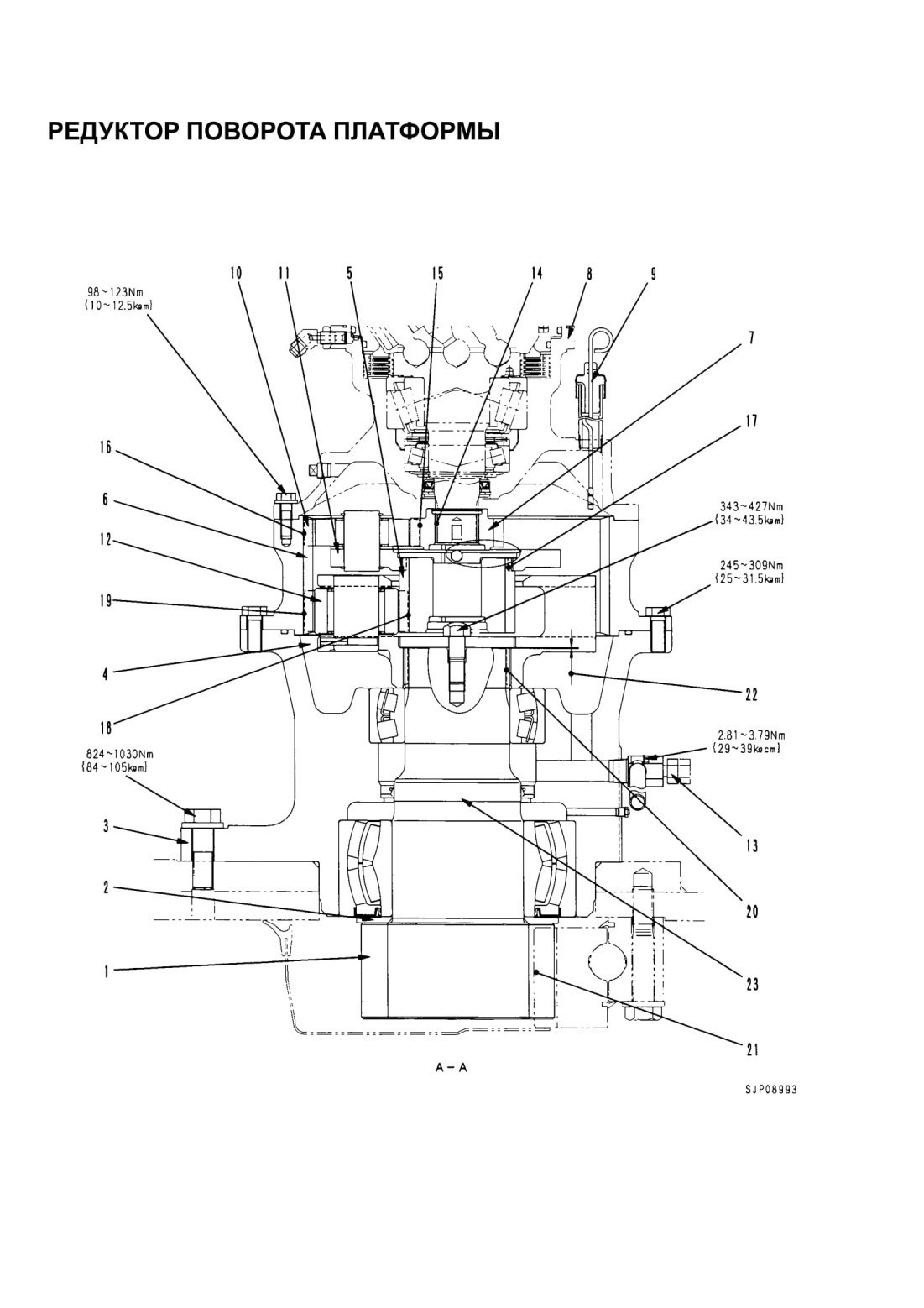

РЕДУКТОР ПОВОРОТА ПЛАТФОРМЫ

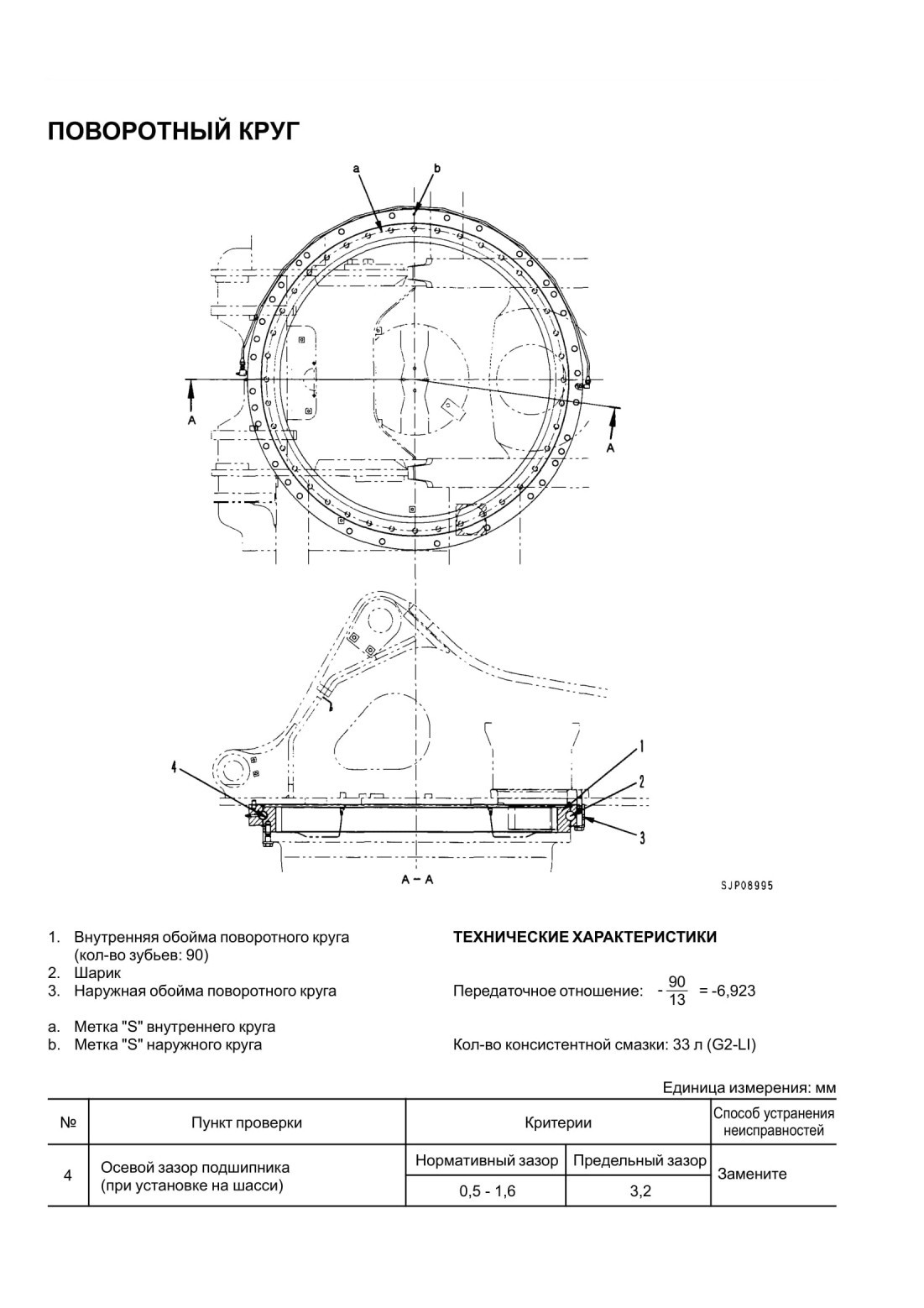

ПОВОРОТНЫЙ КРУГ

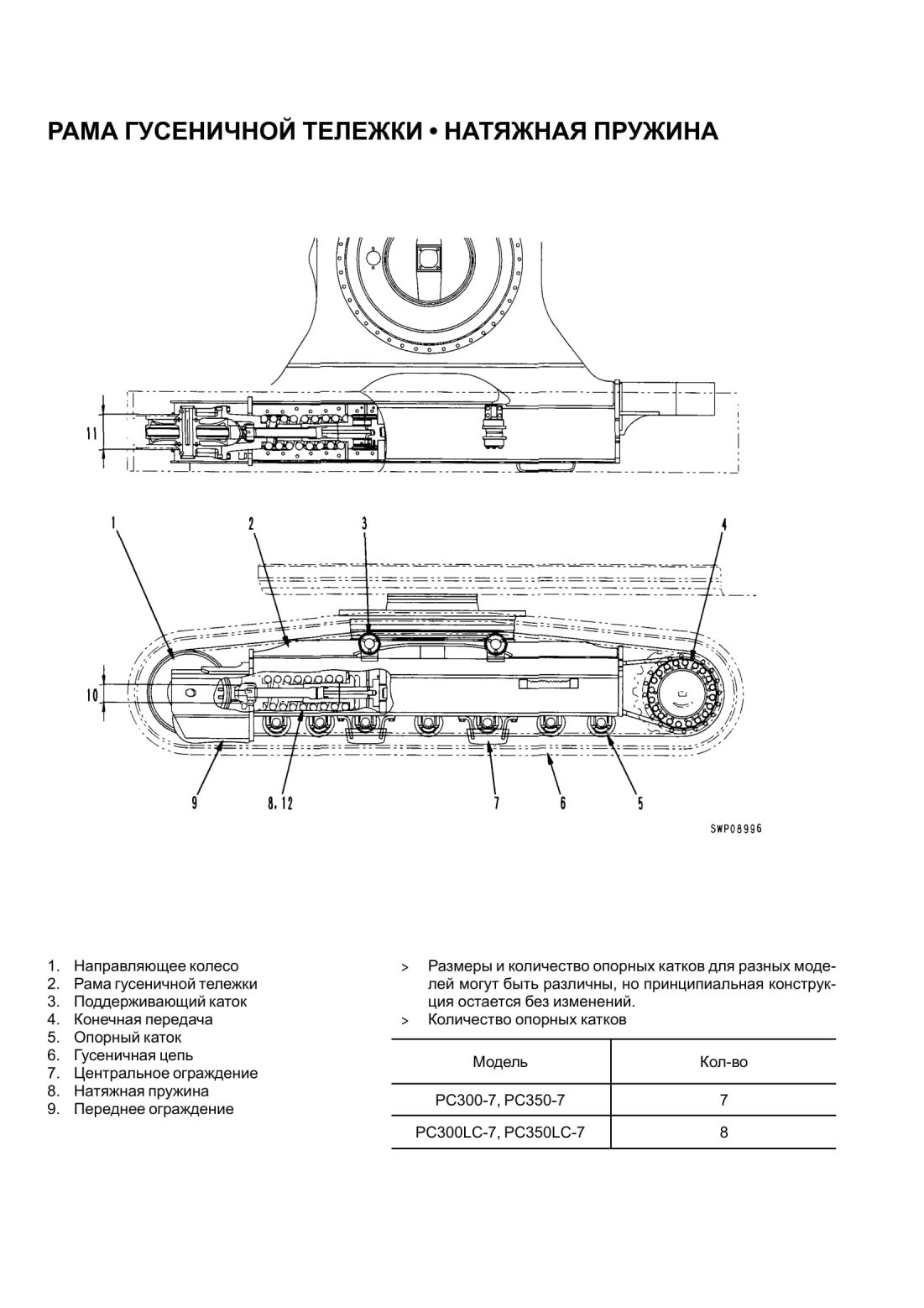

РАМА ГУСЕНИЧНОЙ ТЕЛЕЖКИ

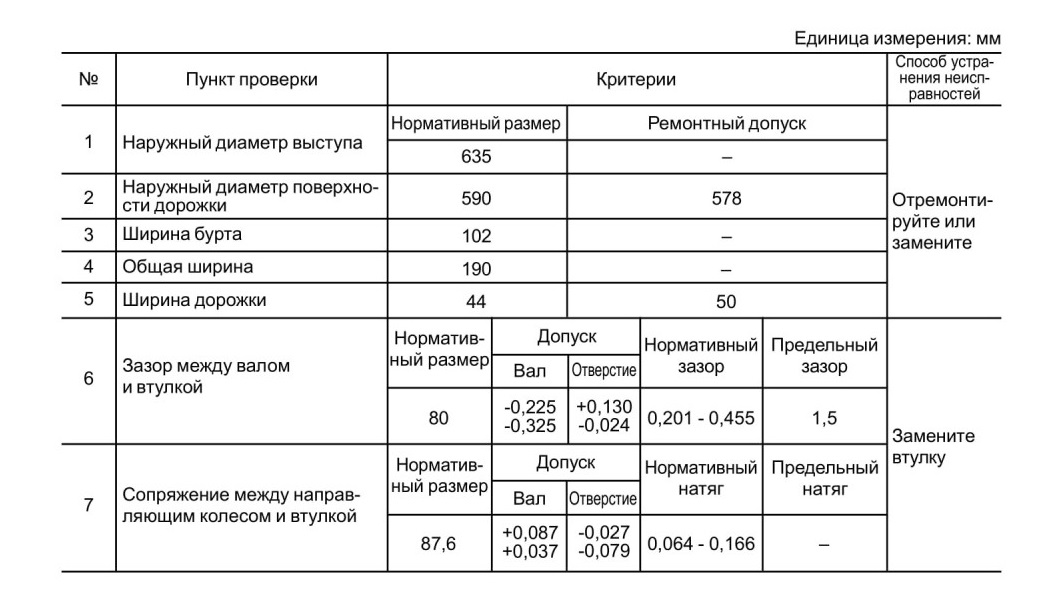

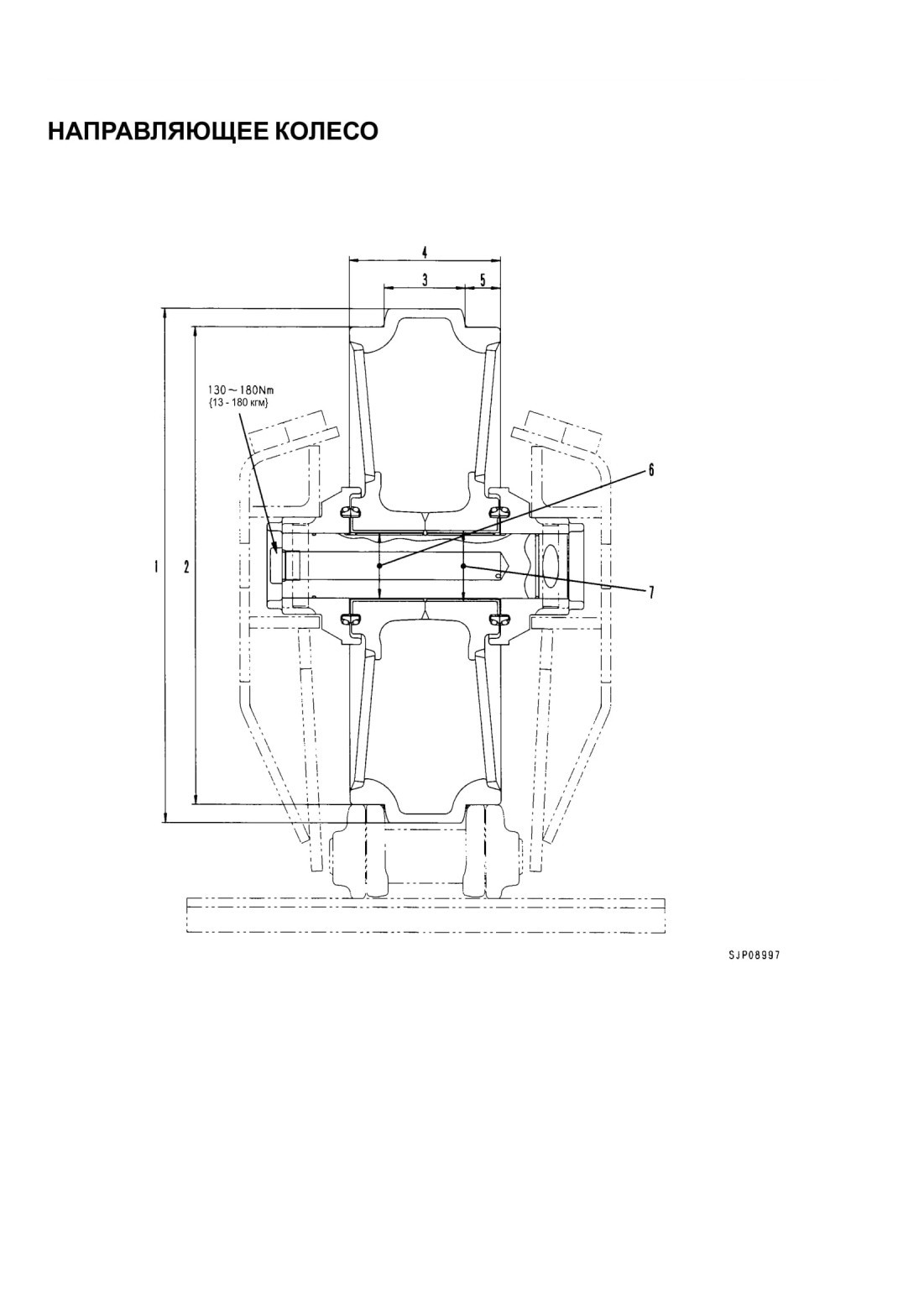

НАПРАВЛЯЮЩЕЕ КОЛЕСО

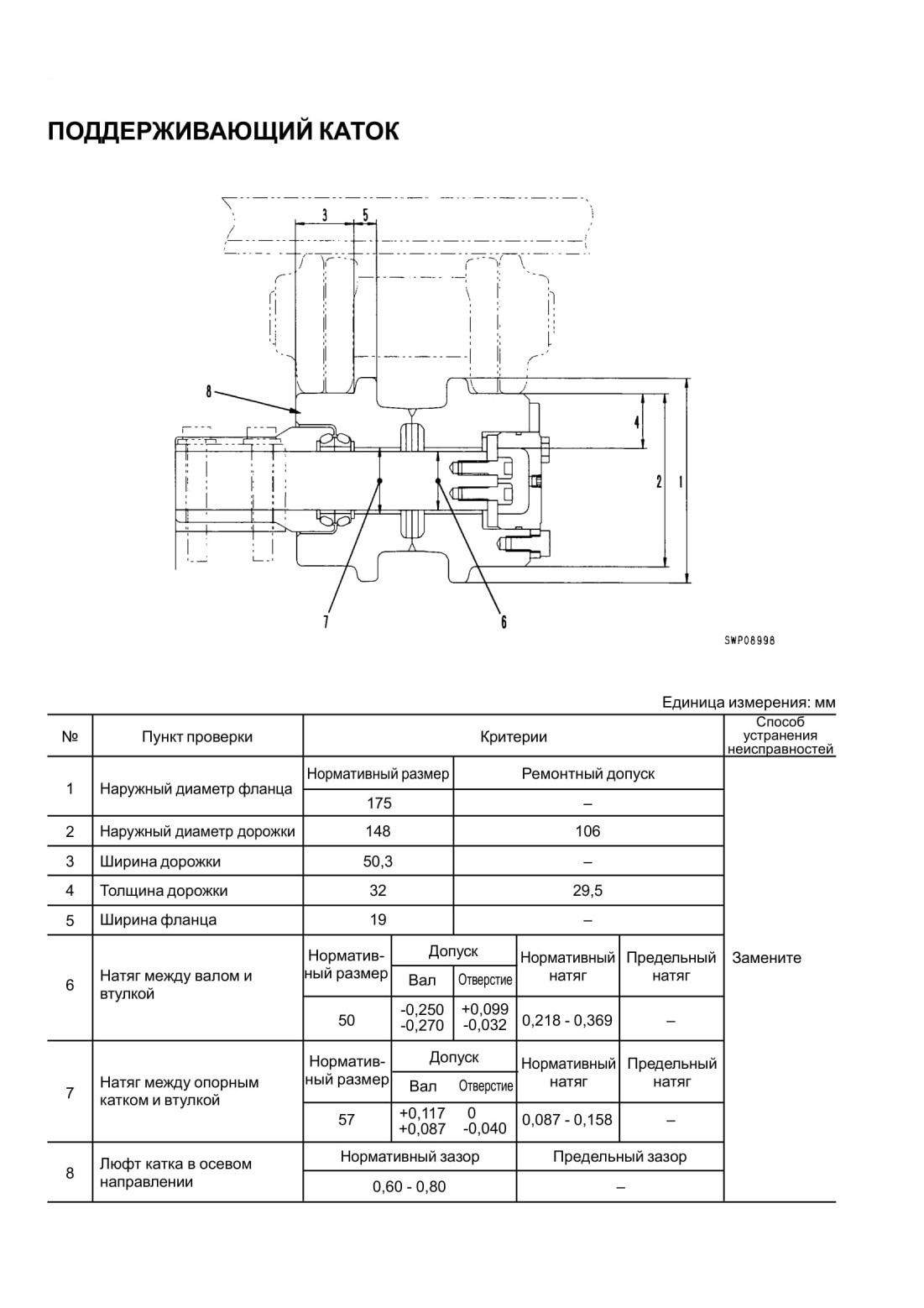

ПОДДЕРЖИВАЮЩИЙ КАТОК

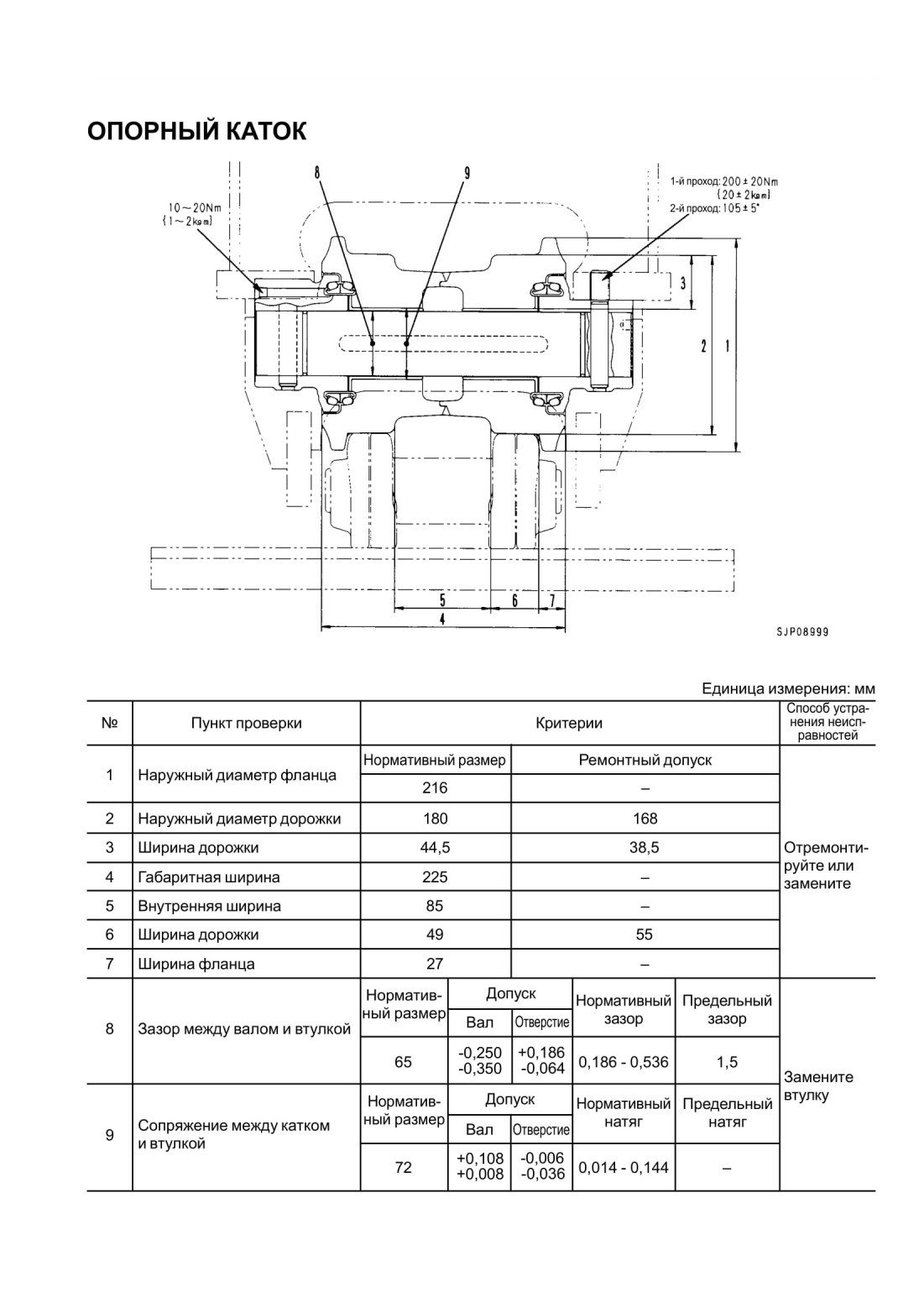

ОПОРНЫЙ КАТОК

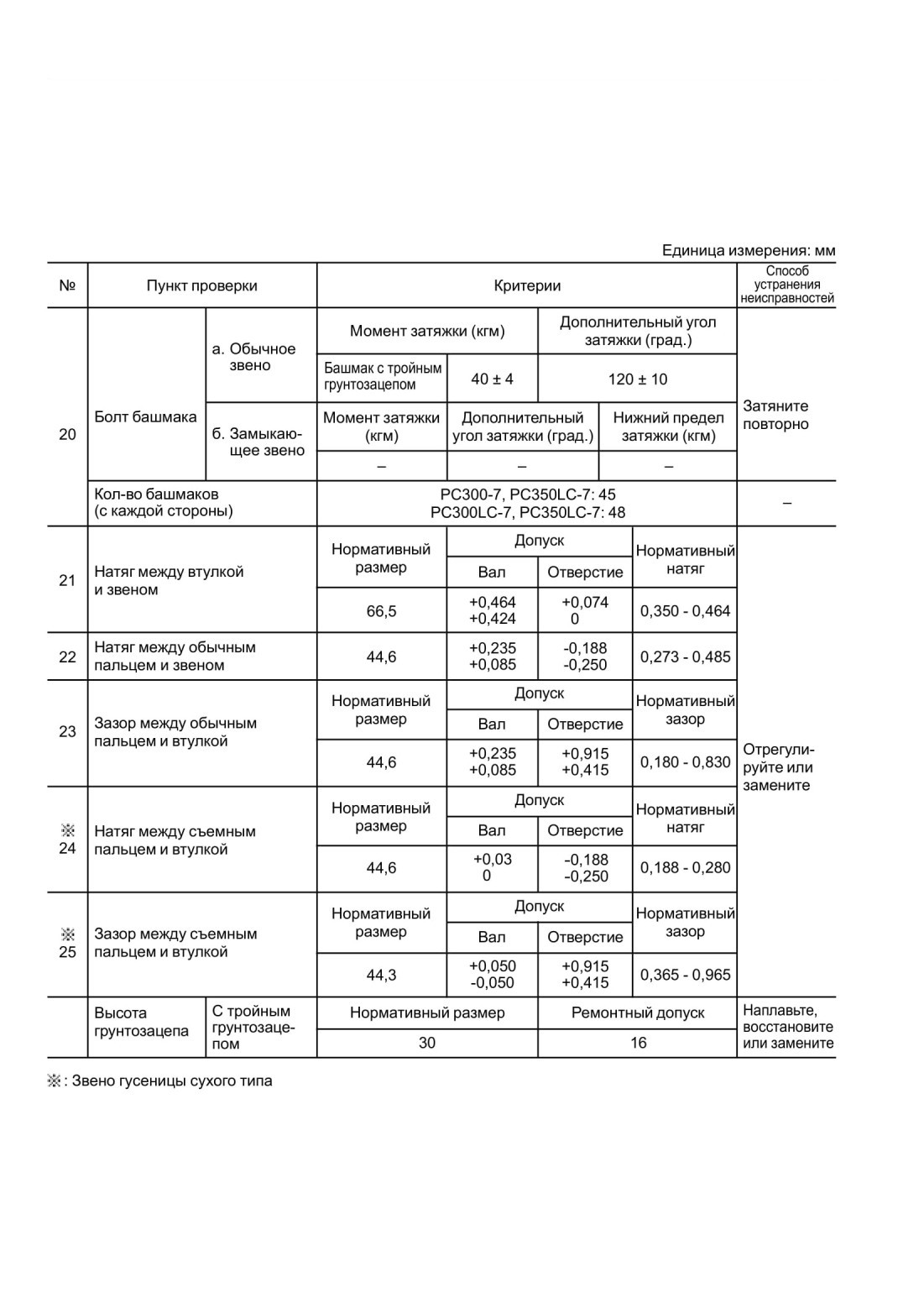

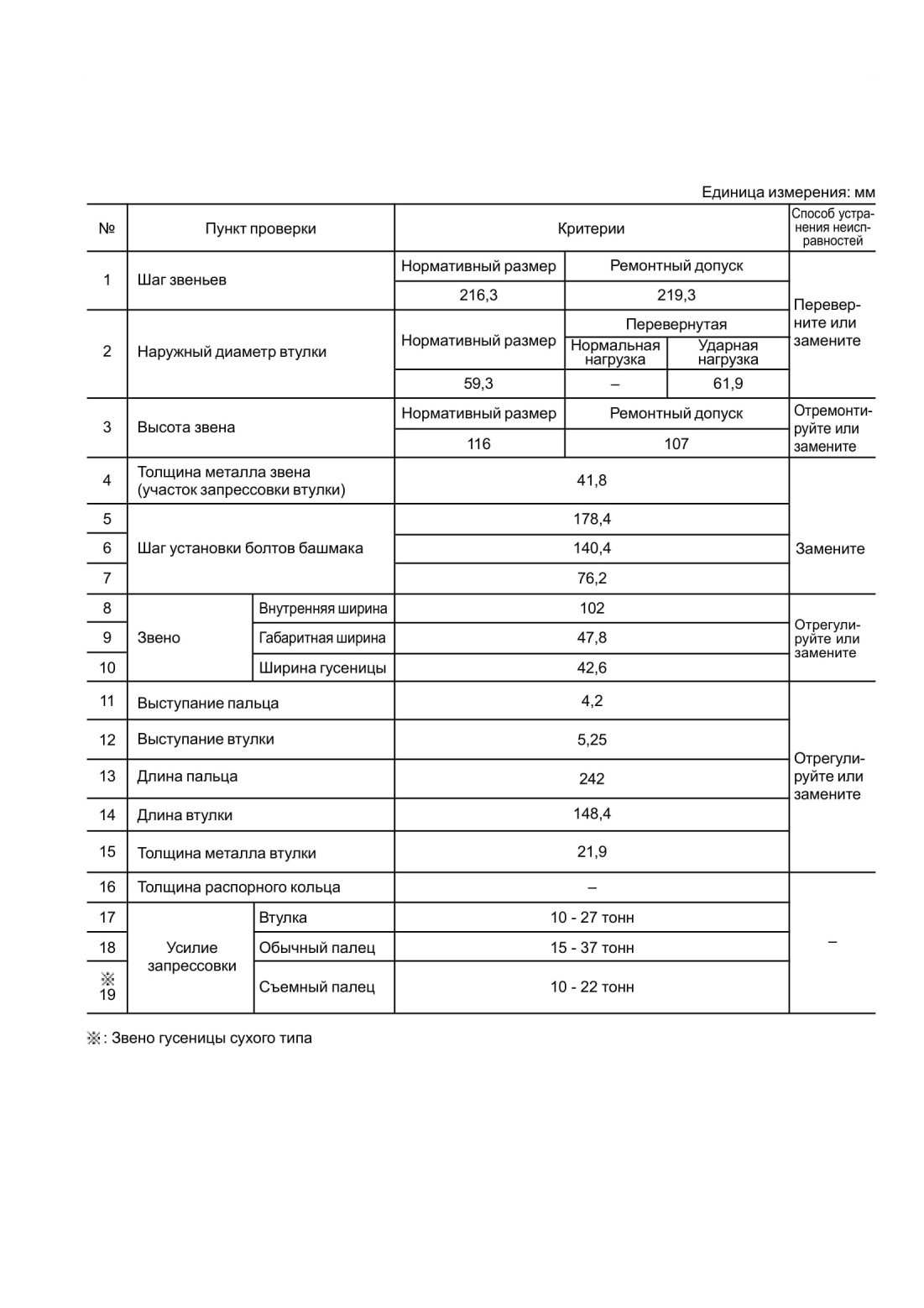

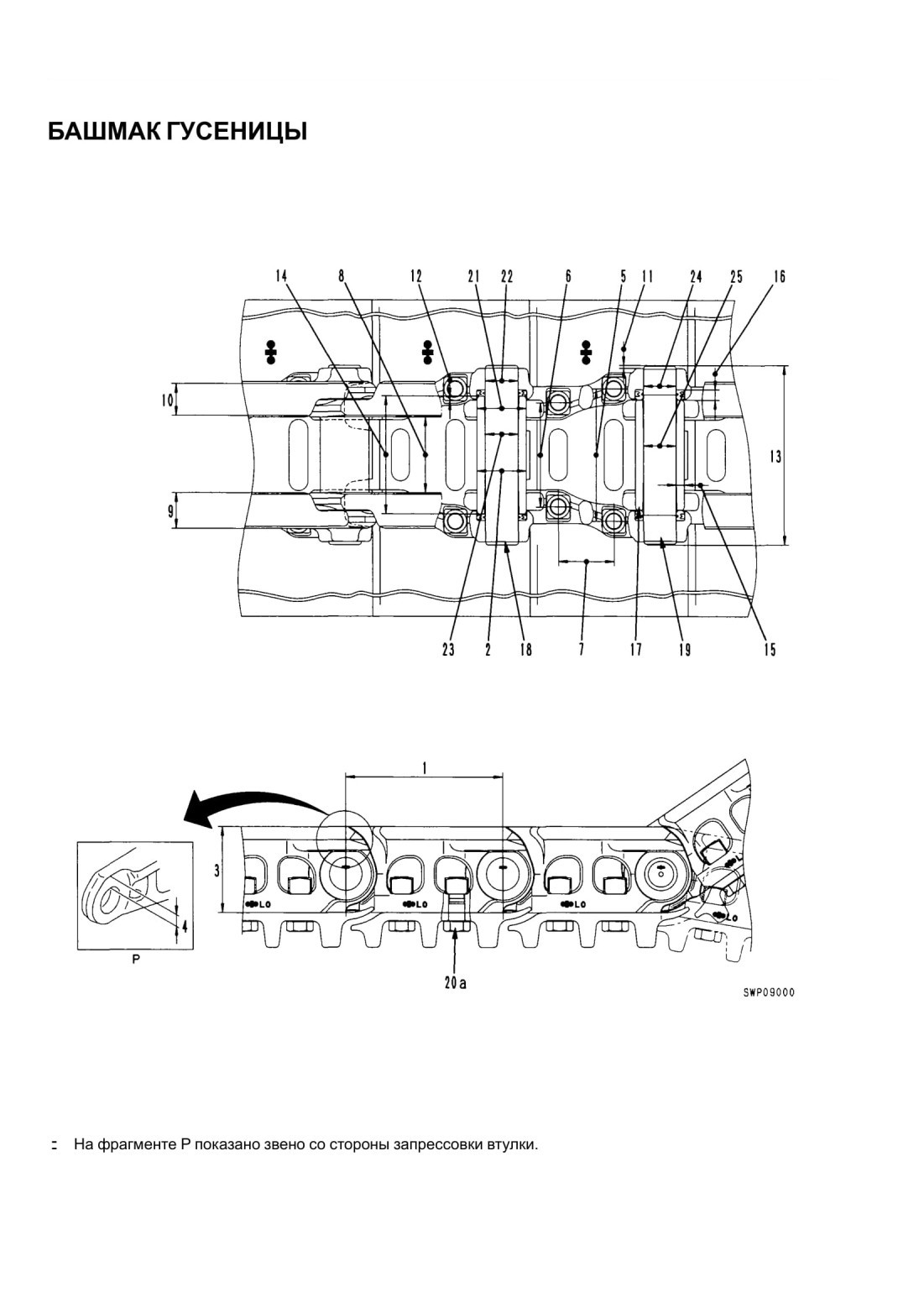

БАШМАК ГУСЕНИЦЫ

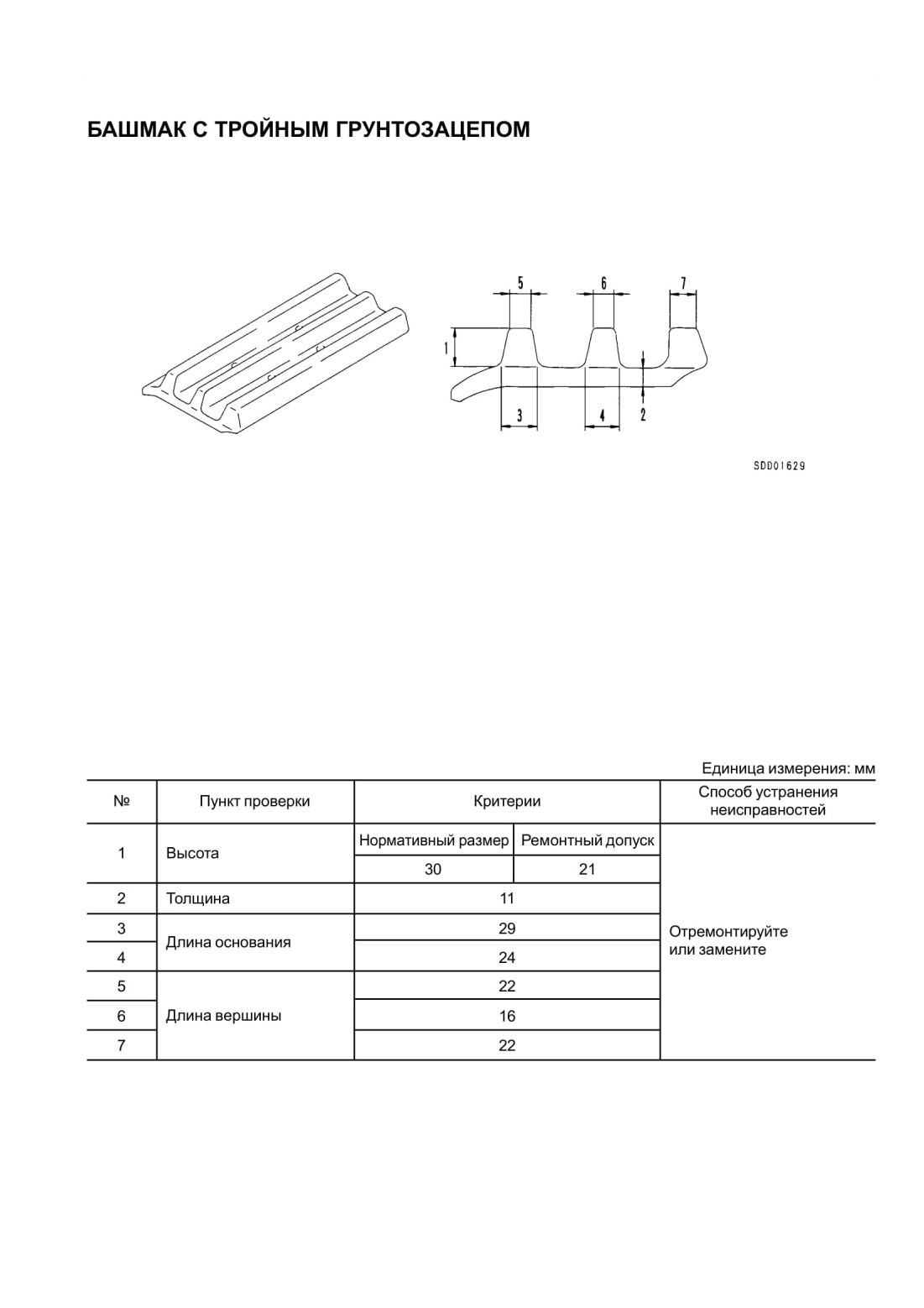

БАШМАК С ТРОЙНЫМ ГРУНТОЗАЦЕПОМ

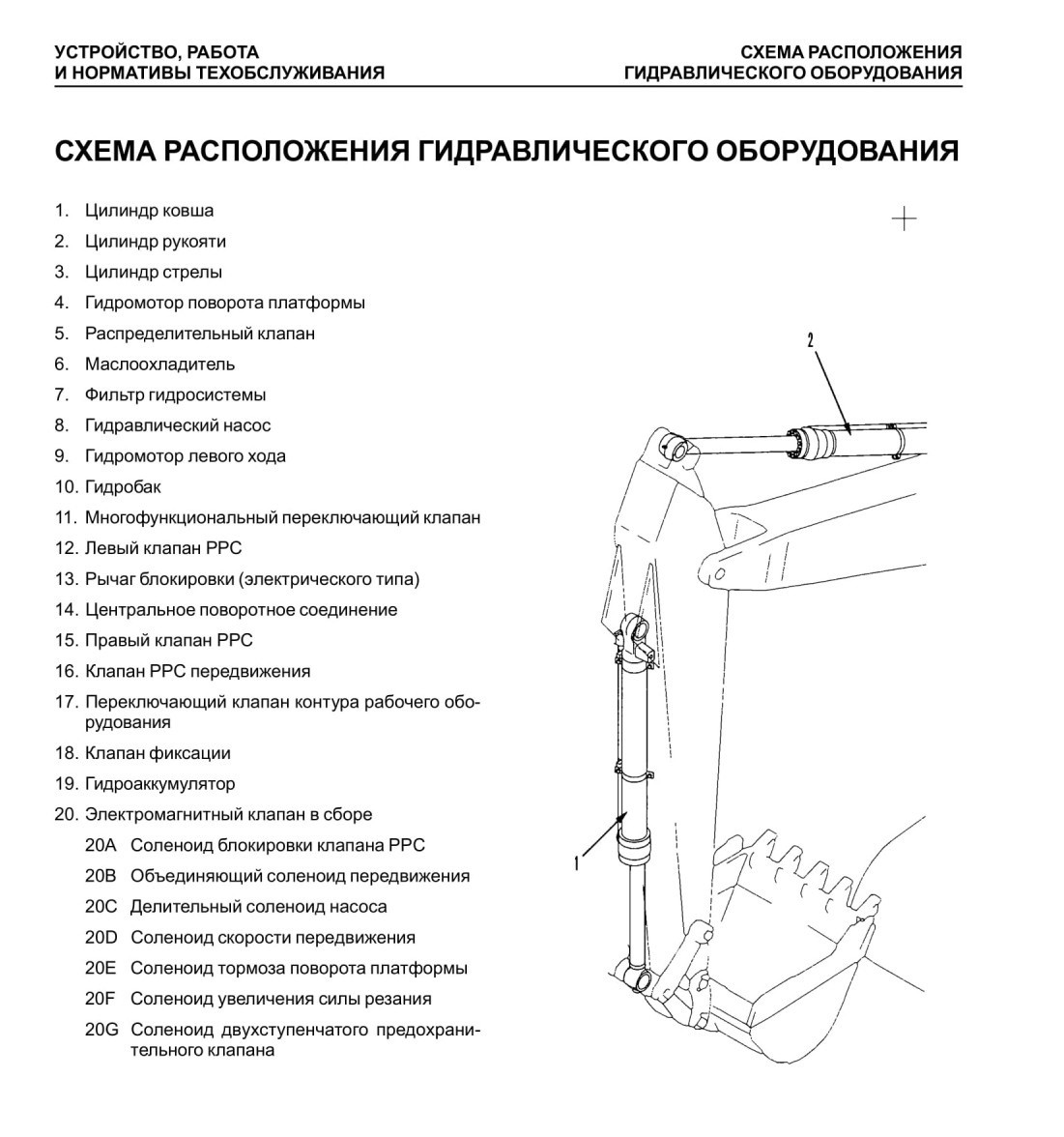

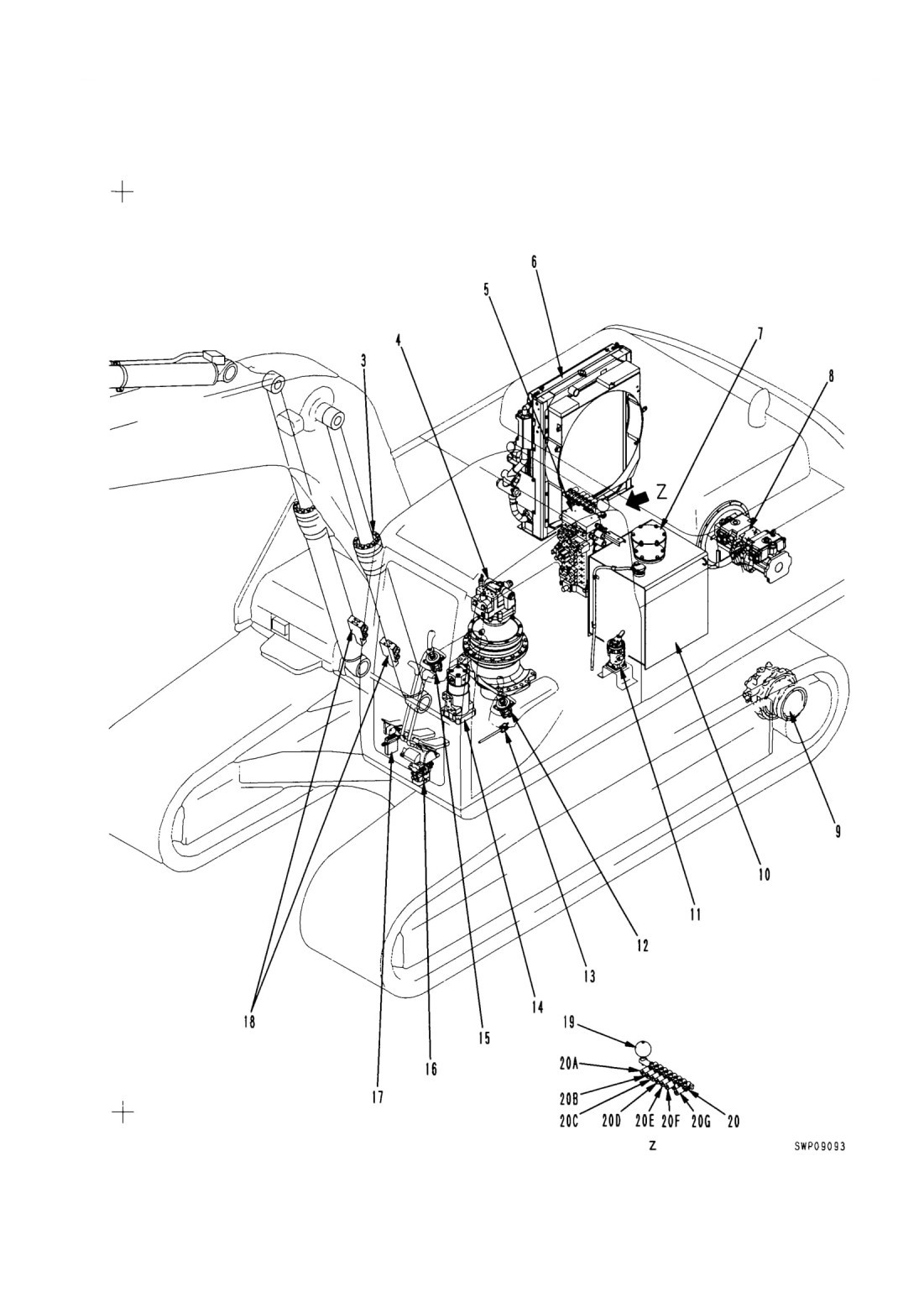

СХЕМА РАСПОЛОЖЕНИЯ ГИДРАВЛИЧЕСКОГО ОБОРУДОВАНИЯ
