Экскаватор Komatsu PC300, 300LC-7, PC350, 350LC-7. Заводская инструкция (2002 год) - часть 2

01 ОБЩИЕ СВЕДЕНИЯ
Размерные чертежи спецификаций ...01-2 Технические характеристики

РС300-7, PC300LC-7..................01-4

РС350-7, PC350LC-7..................01-6

Таблица масс

РС300-7, PC300LC-7..................01-8

РС350-7, PC350LC-7................01-10

Топливо, охлаждающая жидкость и смазочные материалы...................01-12

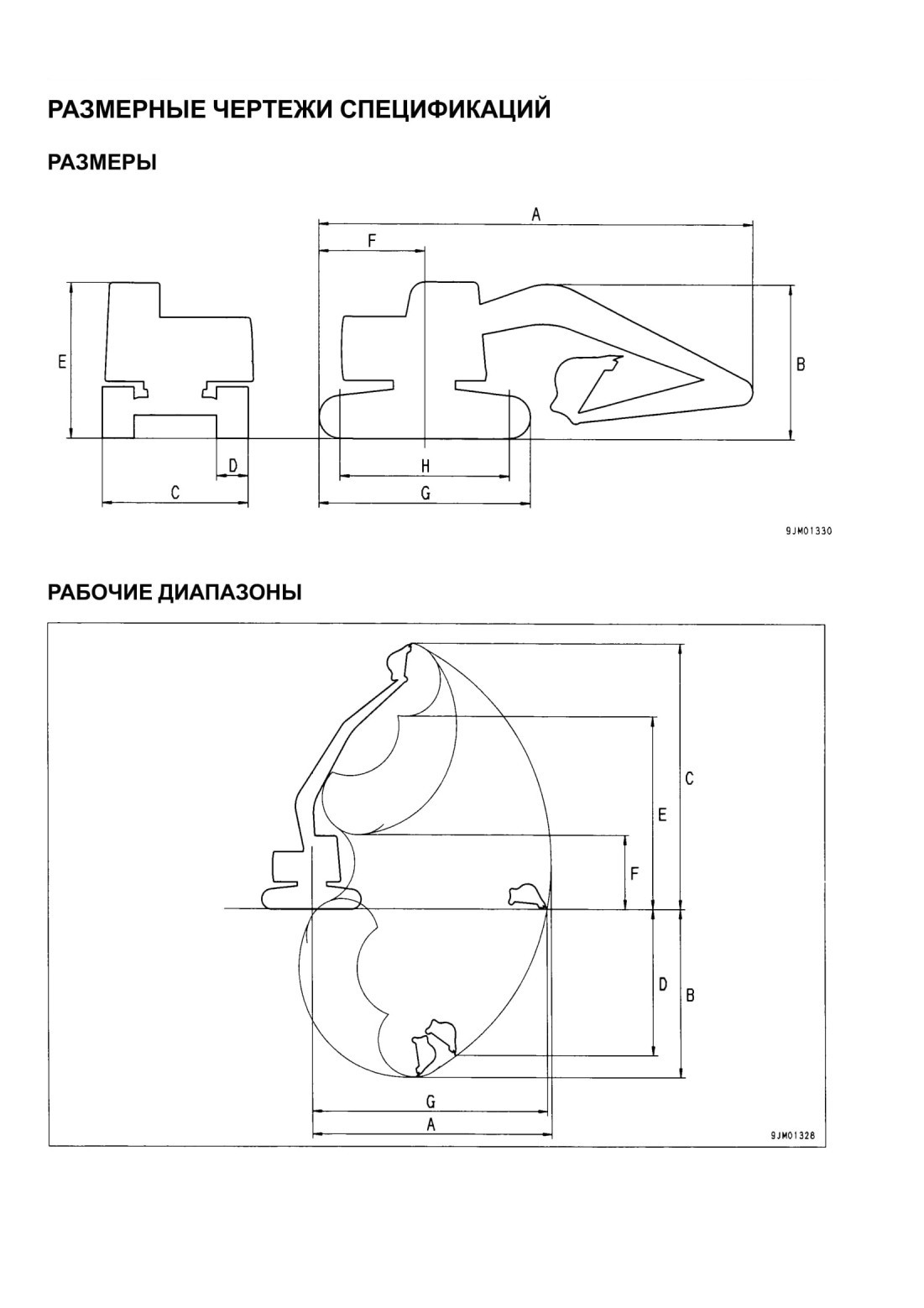

РАЗМЕРНЫЕ ЧЕРТЕЖИ СПЕЦИФИКАЦИЙ РАЗМЕРЫ

РАЗМЕРЫ

	Параметр	Единица измерения	РСЗОО-7	PC300LC-7	РС350-7	PC350LC-7
А	Габаритная длина	мм	11,140	11,140	11,140	11,140
В	Габаритная высота	мм	3,280	3,280	3,280	3,280
С	Габаритная ширина	мм	3,190	3,290	3,190	3,290
D	Ширина гусеничной цепи	мм	600	700	600	700
Е	Высота кабины	мм	3,130	3,130	3,130	3,130
F	Радиус поворота задней части платформы	мм	3,450	3,450	3,450	3,450
G	Габаритная длина гусеничной цепи	мм	4,625	4,955	4,625	4,955
Н	Опорная длина гусениц	мм	3,700	4,030	3,700	4,030
	Мин. дорожный просвет	мм	498	498	498	498

РАБОЧИЕ ДИАПАЗОНЫ

	Параметр	Единица измерения	РС300-7	PC300LC-7	РС350-7	PC350LC-7
А	Макс. радиус выемки грунта	мм	11,100	11,100	11,100	11,100
В	Макс. глубина выемки грунта	мм	7,380	7,380	7,380	7,380
С	Макс. высота выемки грунта	мм	10,210	10,210	10,210	10,210
D	Макс. глубина вертикальной стенки котлована	мм	6,480	6,480	6,480	6,480
Е	Макс. высота выгрузки	мм	7,110	7,110	7,110	7,110
F	Мин. высота выгрузки	мм	2,640	2,640	2,640	2,640
G	Макс. радиус действия на уровне грунта	мм	10,920	10,920	10,920	10,920

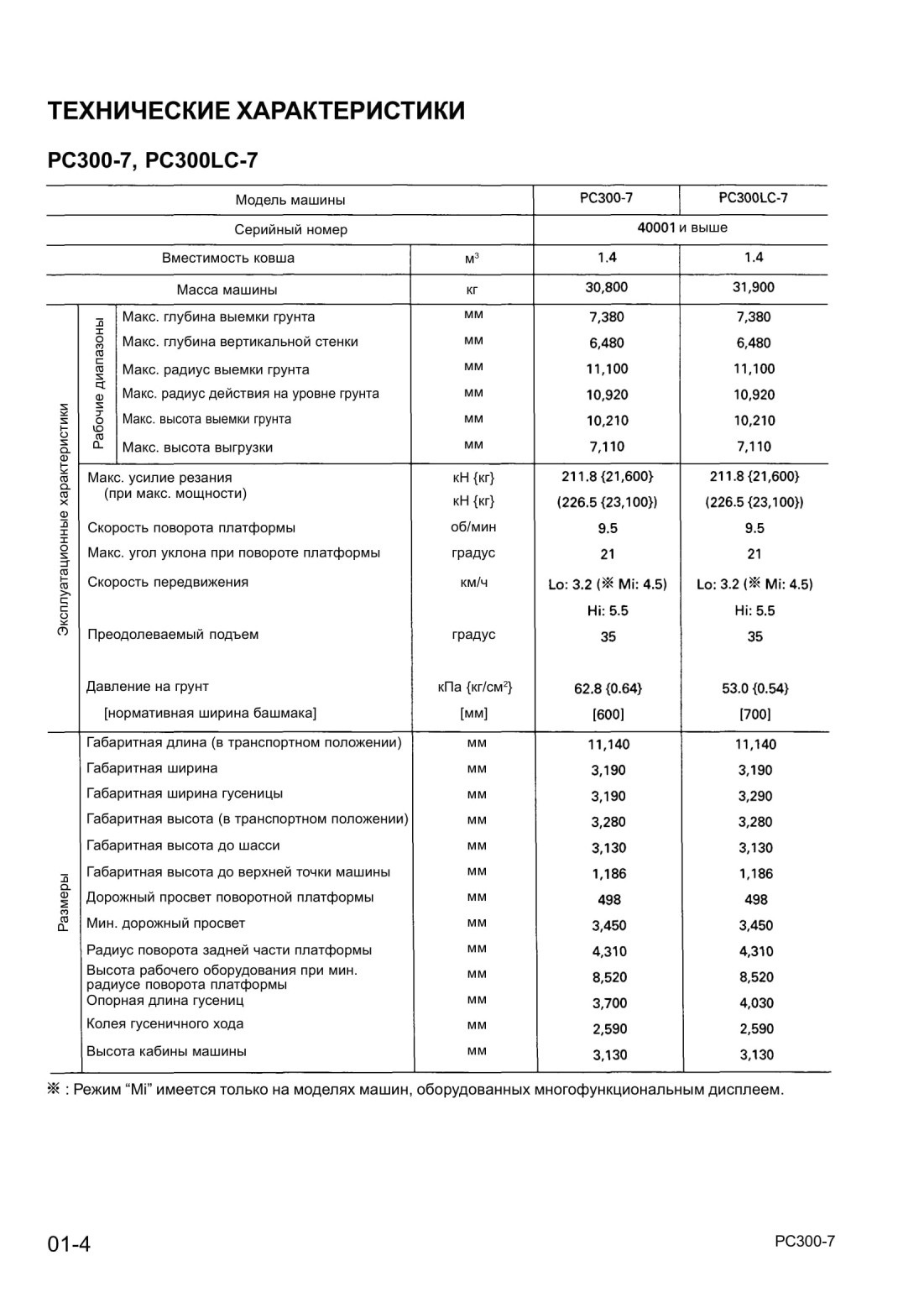

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

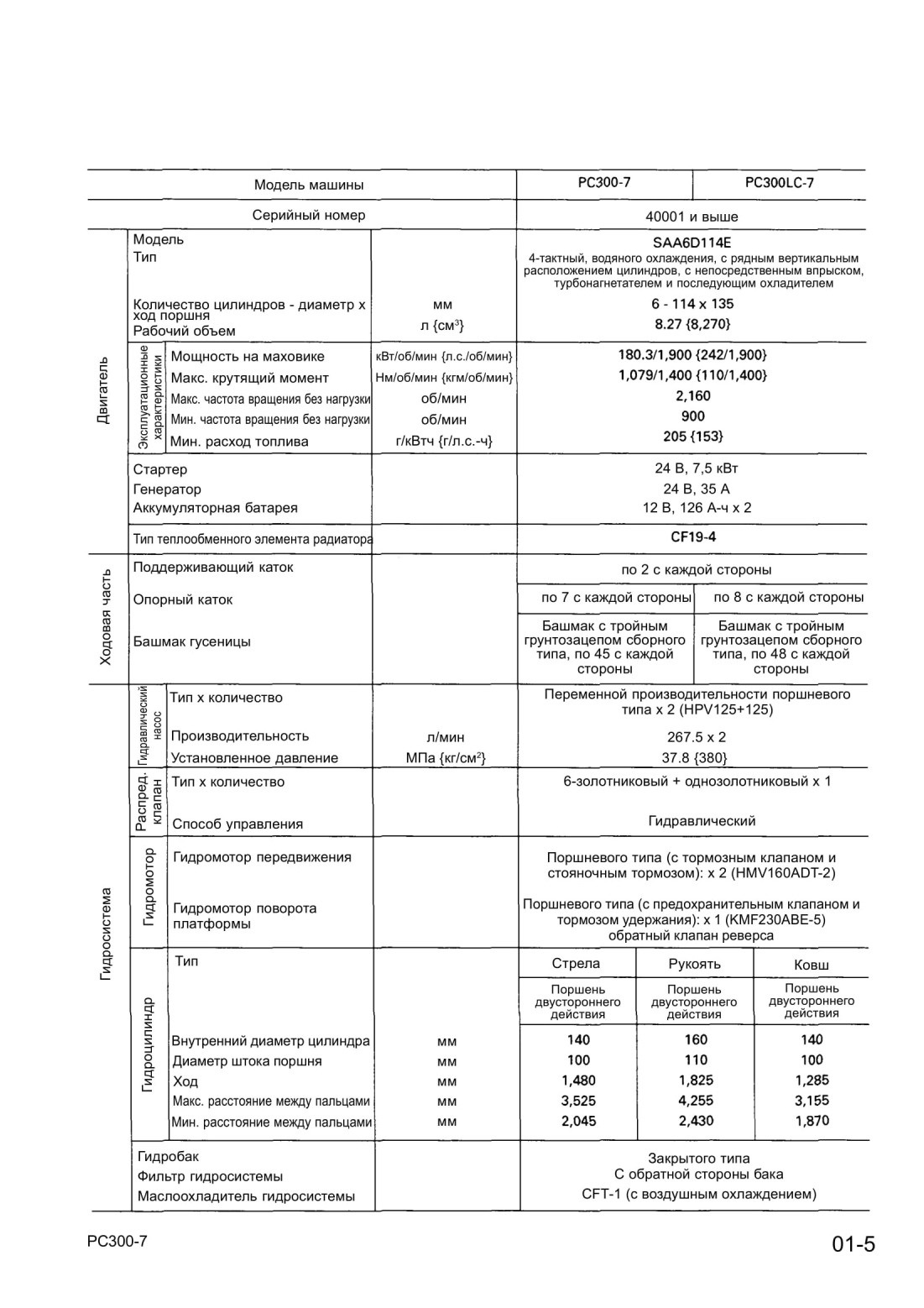

РС300-7, PC300LC-7

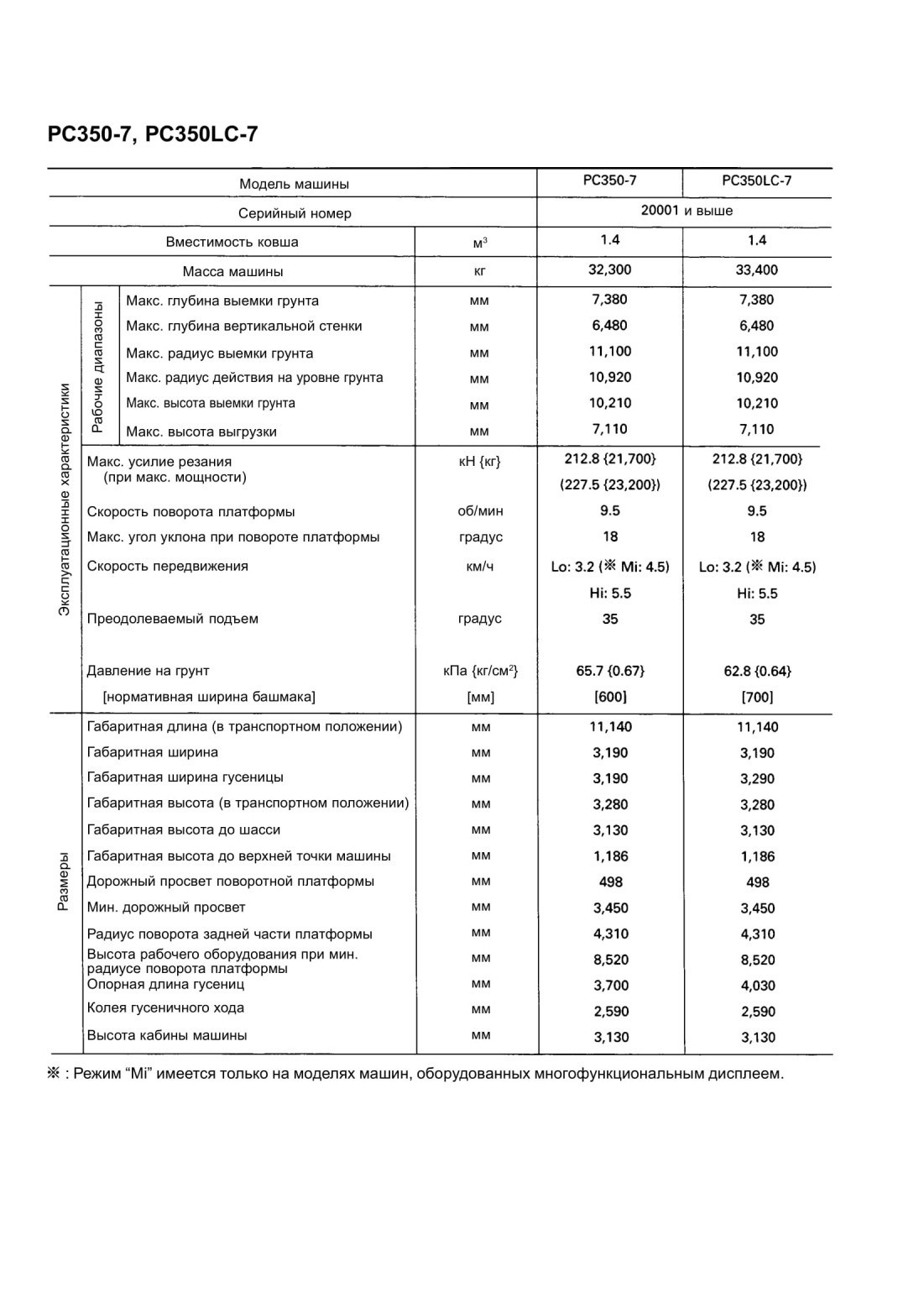

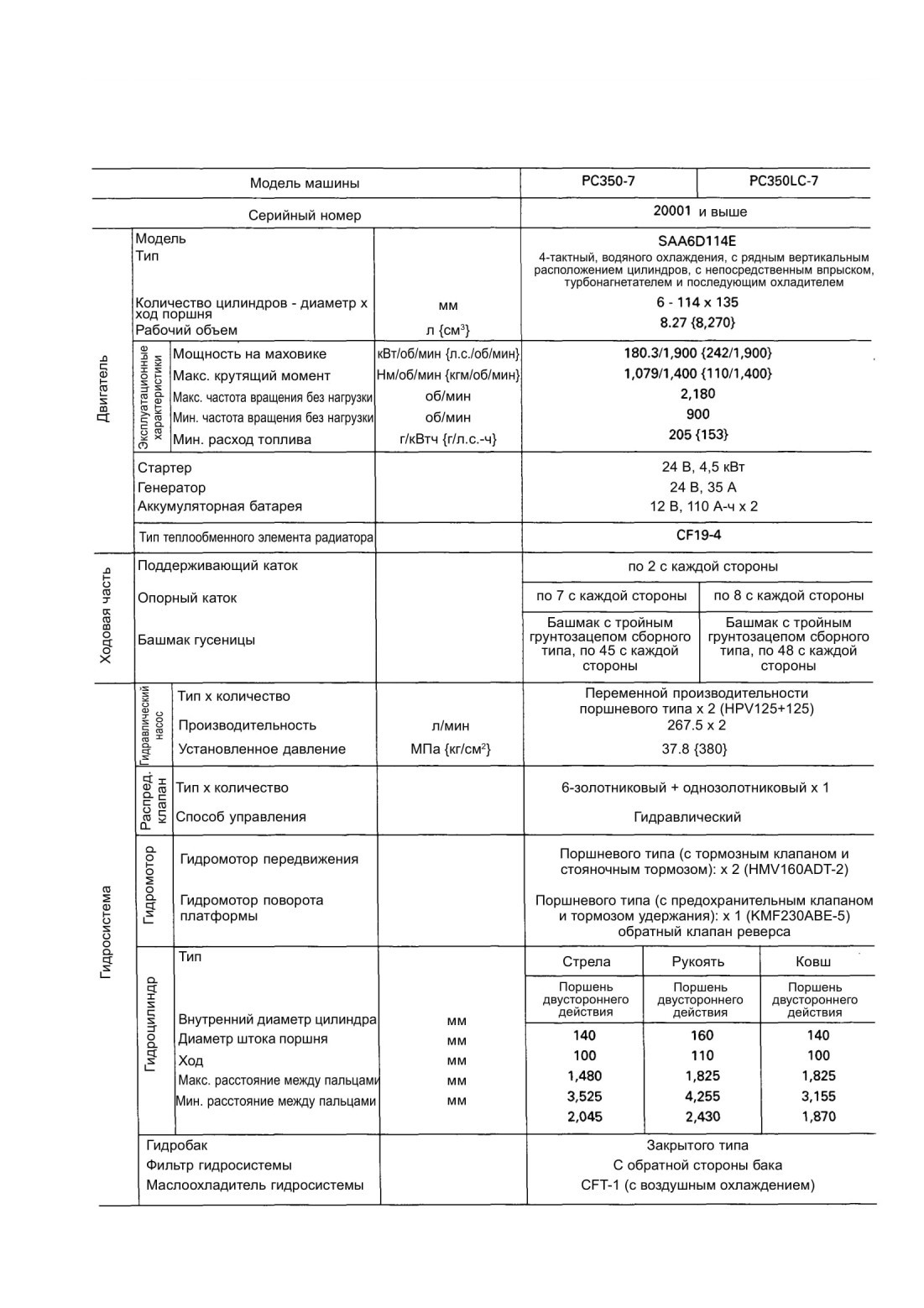

РС350-7, PC350LC-7

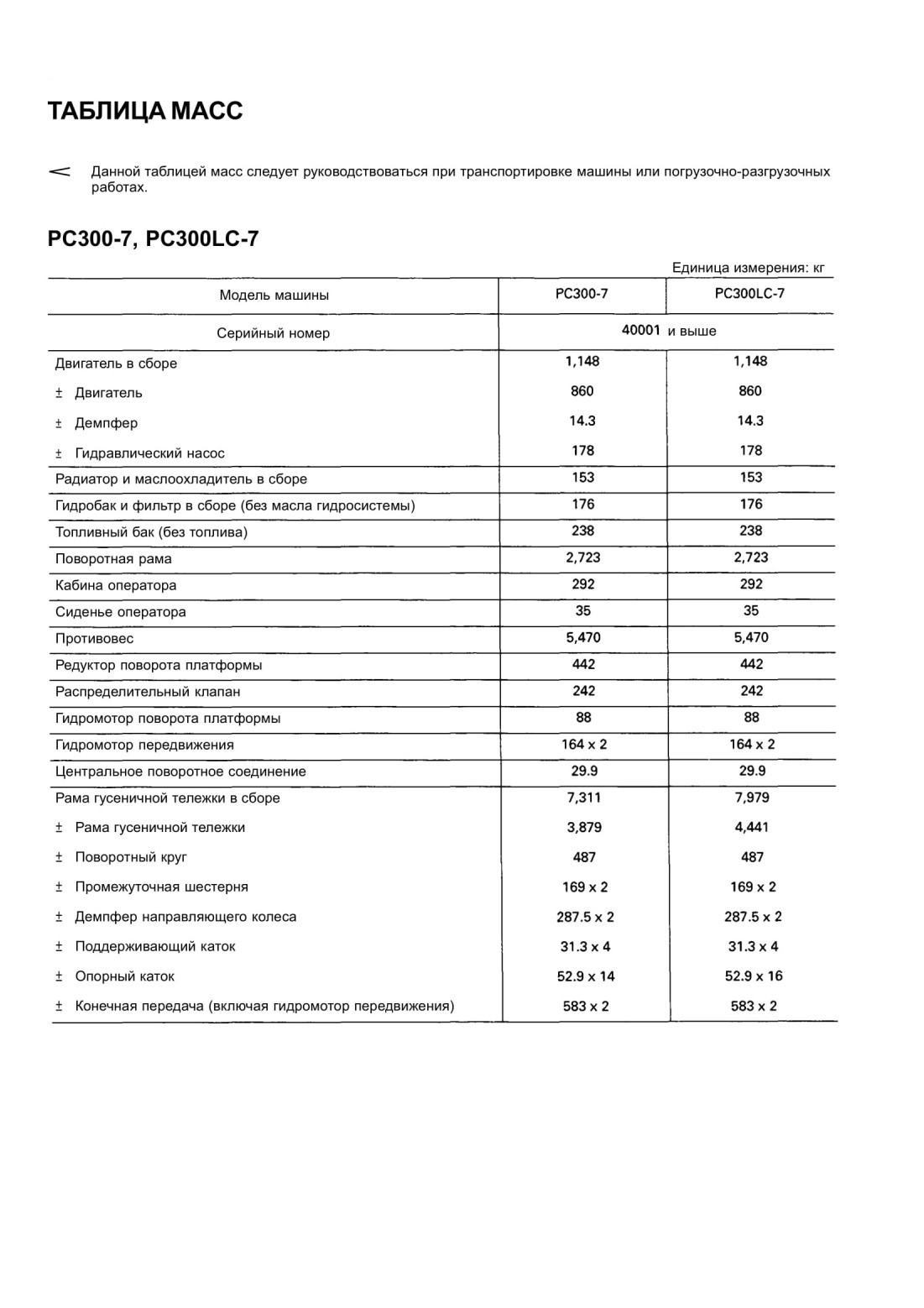

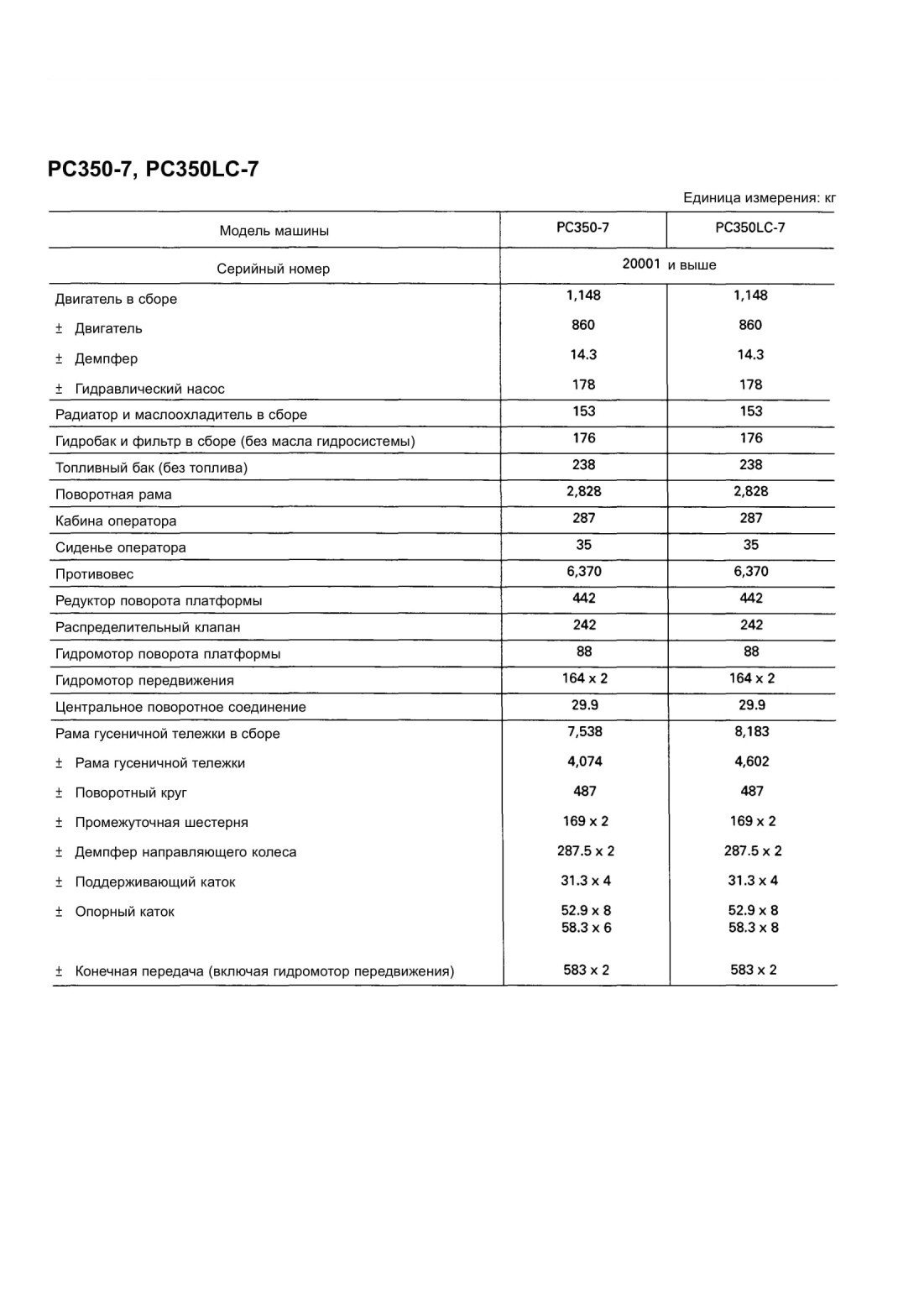

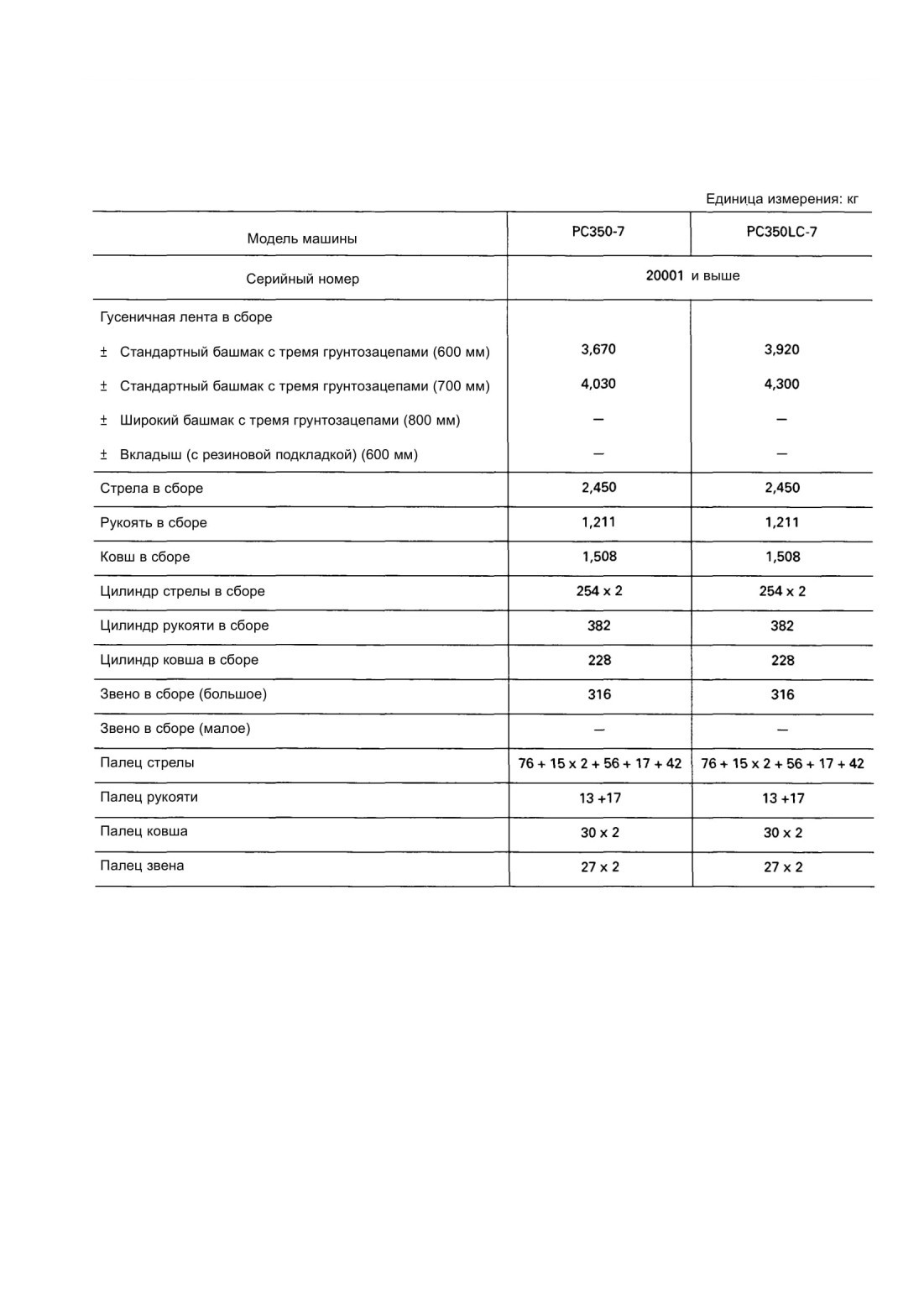

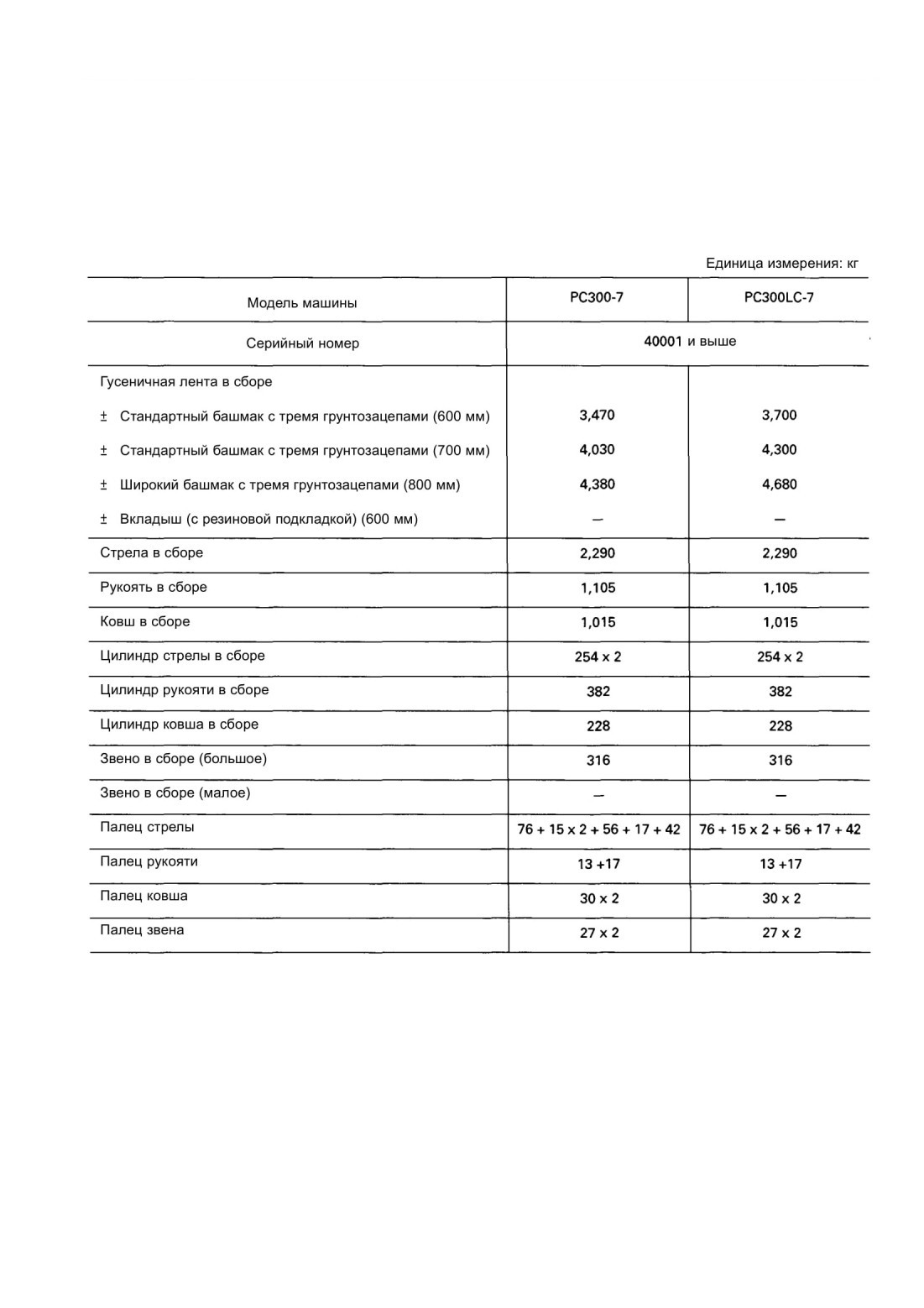

ТАБЛИЦА МАСС

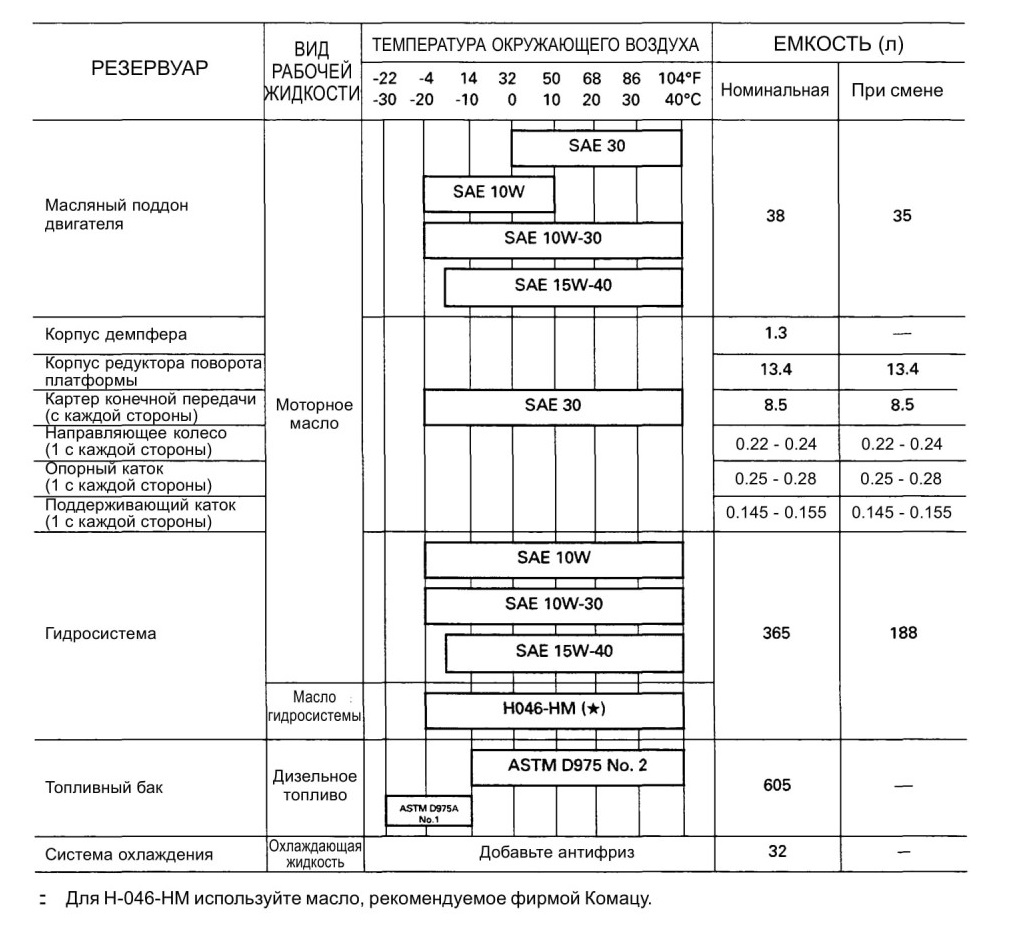

ТОПЛИВО, ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ И СМАЗОЧНЫЕ МАТЕРИАЛЫ

10 УСТРОЙСТВО, РАБОТА И НОРМАТИВЫ ТЕХОБСЛУЖИВАНИЯ

Связанные с двигателем детали.................10-2

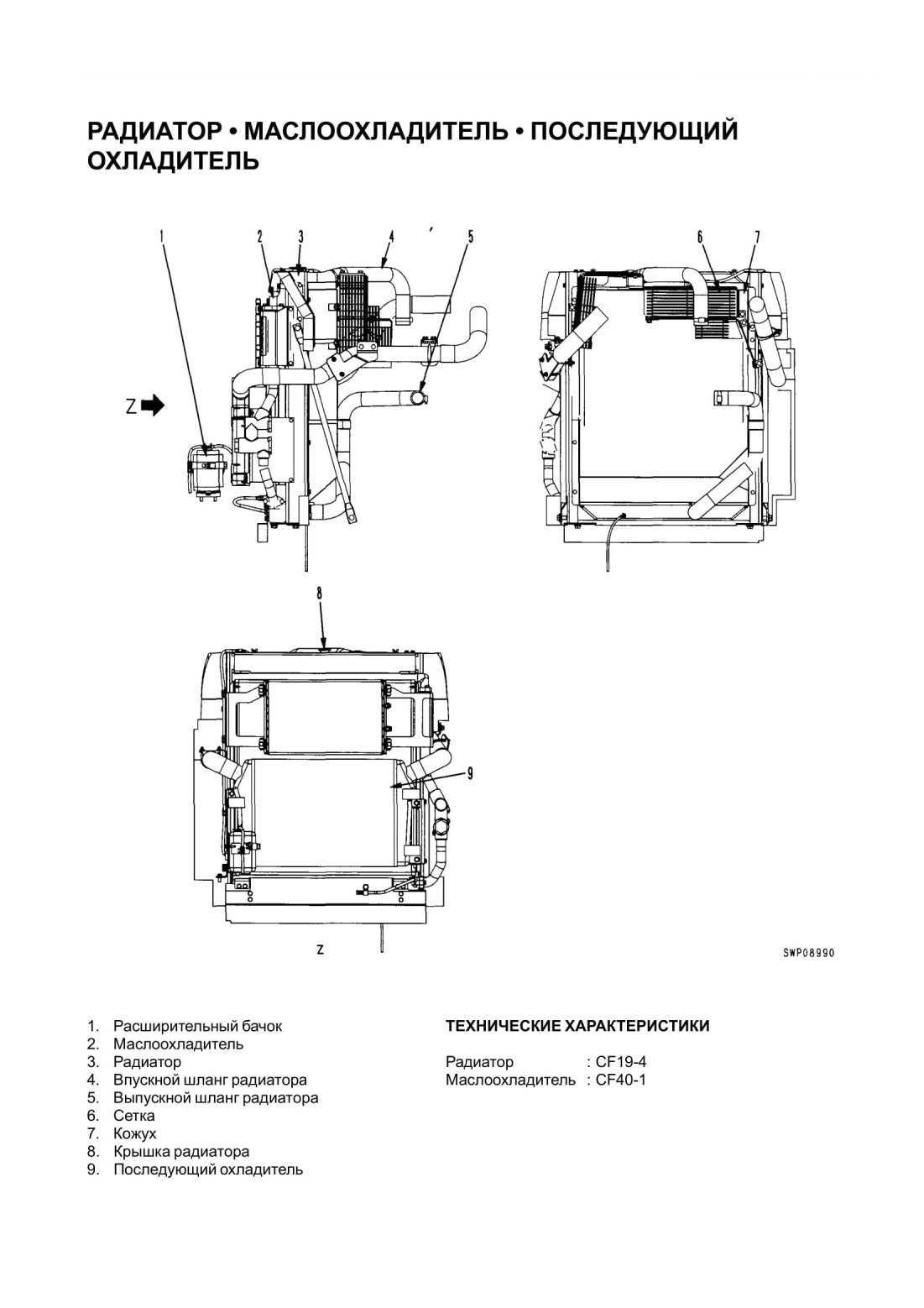

Радиатор, маслоохладитель,

последующий охладитель........................10-3

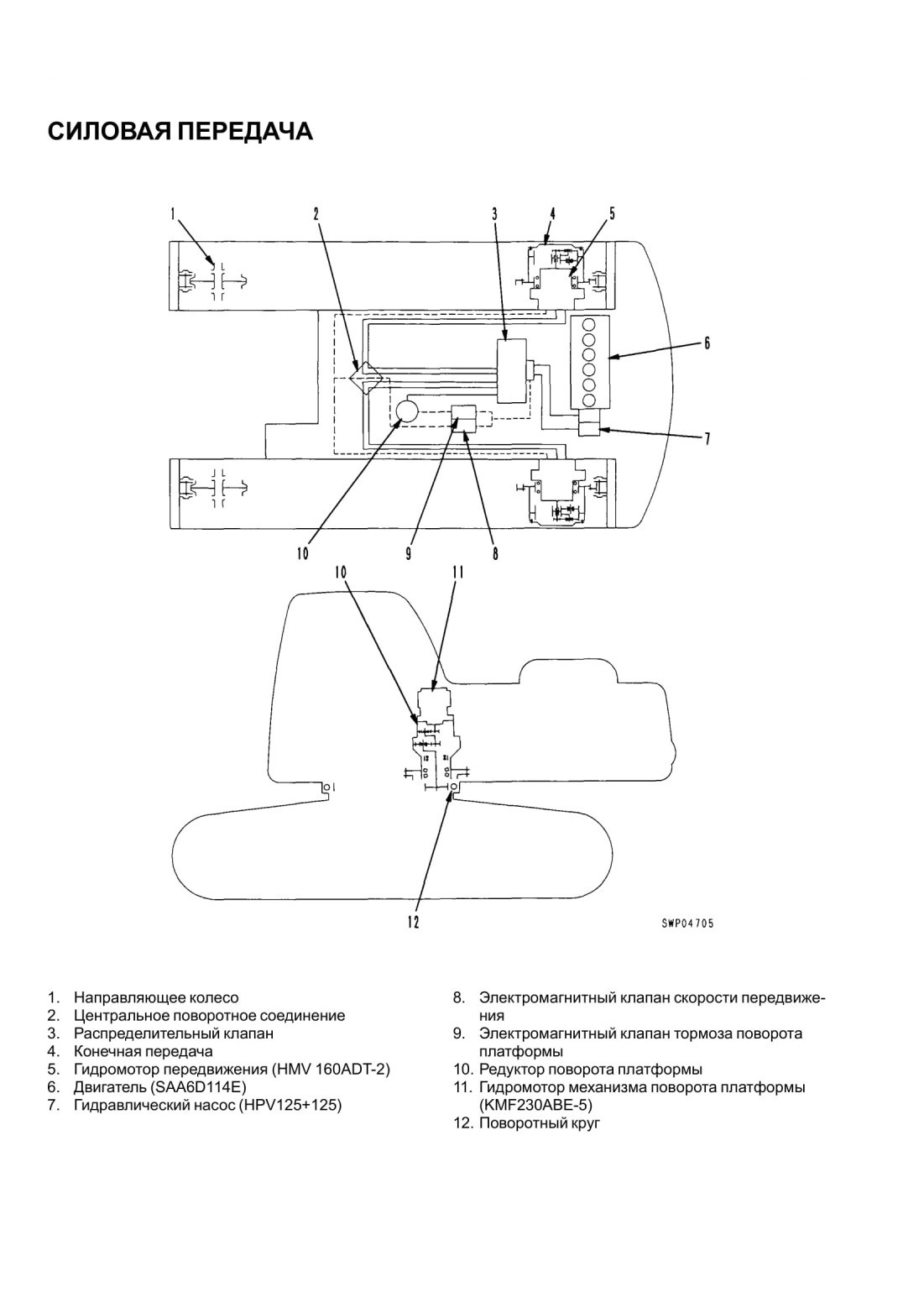

Силовая передача.........................................10-4

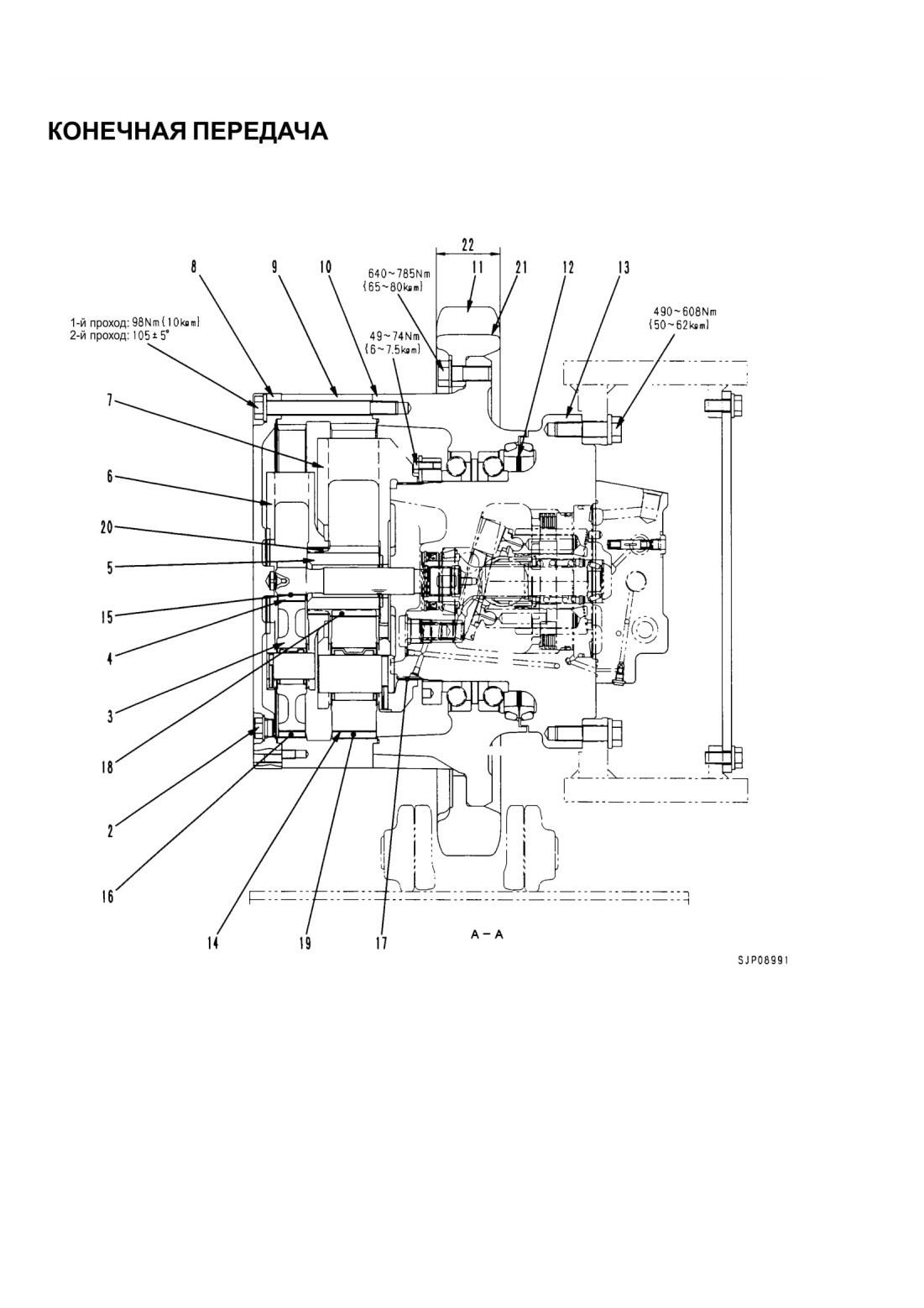

Конечная передача.......................................10-6

Редуктор поворота платформы....................10-8

Поворотный круг..........................................10-10

Рама гусеничной тележки,

натяжная пружина..................................10-12

Направляющее колесо...............................10-14

Поддерживающий каток..............................10-16

Опорный каток.............................................10-17

Башмак гусеницы........................................10-18

Схема расположения гидравлического

оборудования..........................................10-22

Гидробак.......................................................10-24

Гидравлический насос................................10-26

Клапан переменного объема.....................10-47

Распределительный клапан.......................10-50

Система обнаружения нагрузки

с закрытым центром (CLSS)..................10-66

Клапан с автоматическим

понижением давления............................10-69

Гидромотор поворота платформы.............10-72

Клапан предотвращения обратного

давления.................................................10-78

Центральное поворотное соединение......10-80

Гидромотор передвижения.........................10-81

Объединяющий клапан передвижения.....10-91

Челночный клапан РРС передвижения.....10-94

Клапанная система управления.................10-98

Рабочее оборудование, клапан РРС

поворота платформы.............................10-99

Клапан передвижения РРС......................10-103

Клапан ррс рабочего оборудования........10-112

Электромагнитный клапан........................10-115

Гидроаккумулятор РРС.............................10-117

Обратный масляный фильтр....................10-118

Клапан предотвращения

гидравлического дрейфа стрелы........10-120

Клапан быстрого возврата........................10-126

Обратный клапан подъема.......................10-128

Переключающий клапан контура

рабочего оборудования........................10-129
Гидроцилиндр............................................10-132

Рабочее оборудование.............................10-134

Кондиционер..............................................10-140

Система управления двигателем.............10-141

Электронная система управления...........10-149

Многофункциональная система контроля ... 10-173

7- сегментная система контроля..............10-193

Датчик.........................................................10-200

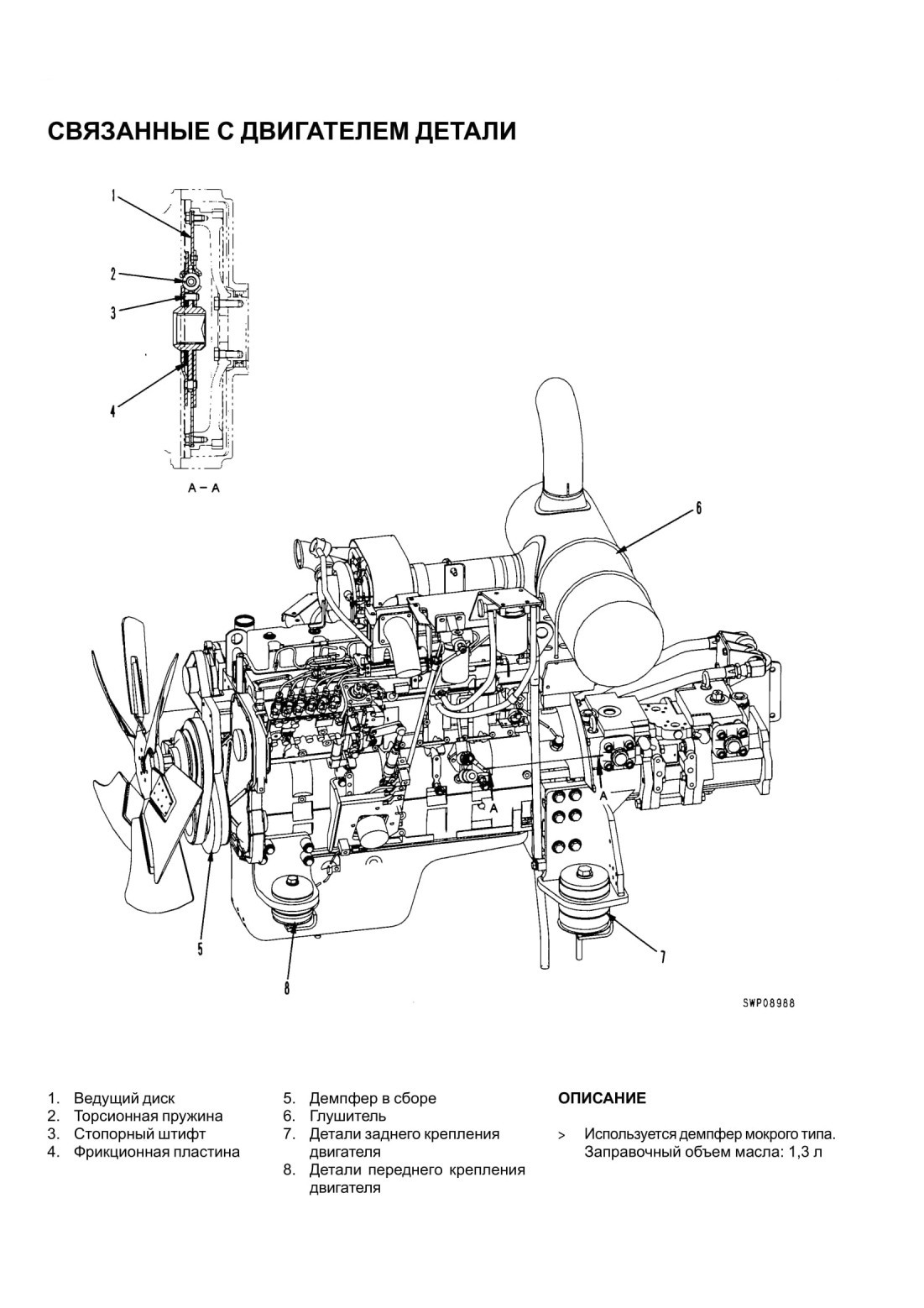

СВЯЗАННЫЕ С ДВИГАТЕЛЕМ ДЕТАЛИ

содержание .. 1 2 3 ..
