Экскаватор одноковшовый ЭО-3322Д. Техническое описание и инструкция по эксплуатации - часть 9

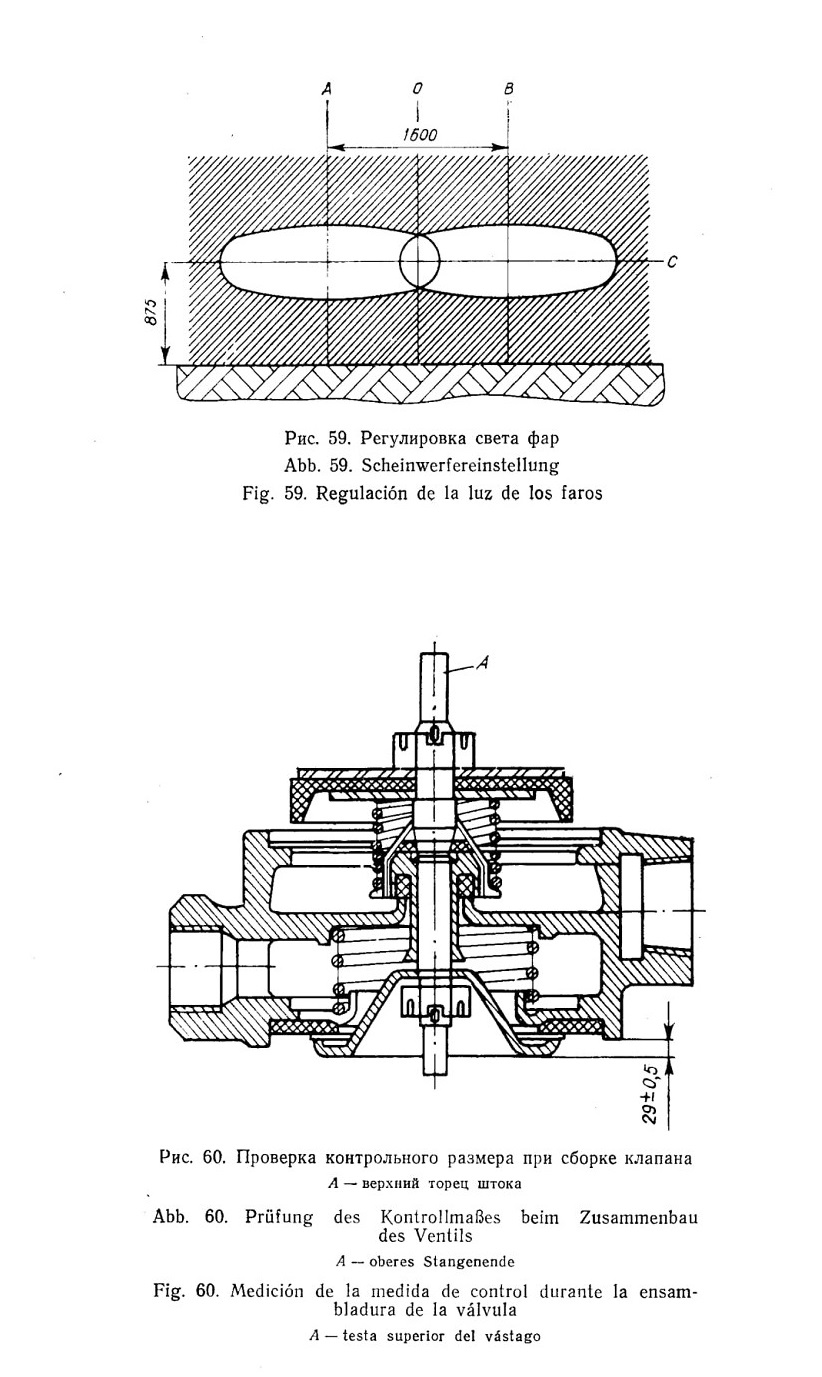

Рис. 59. Регулировка света фар Abb. 59.

Рис. 60. Проверка контрольного размера при сборке клапана

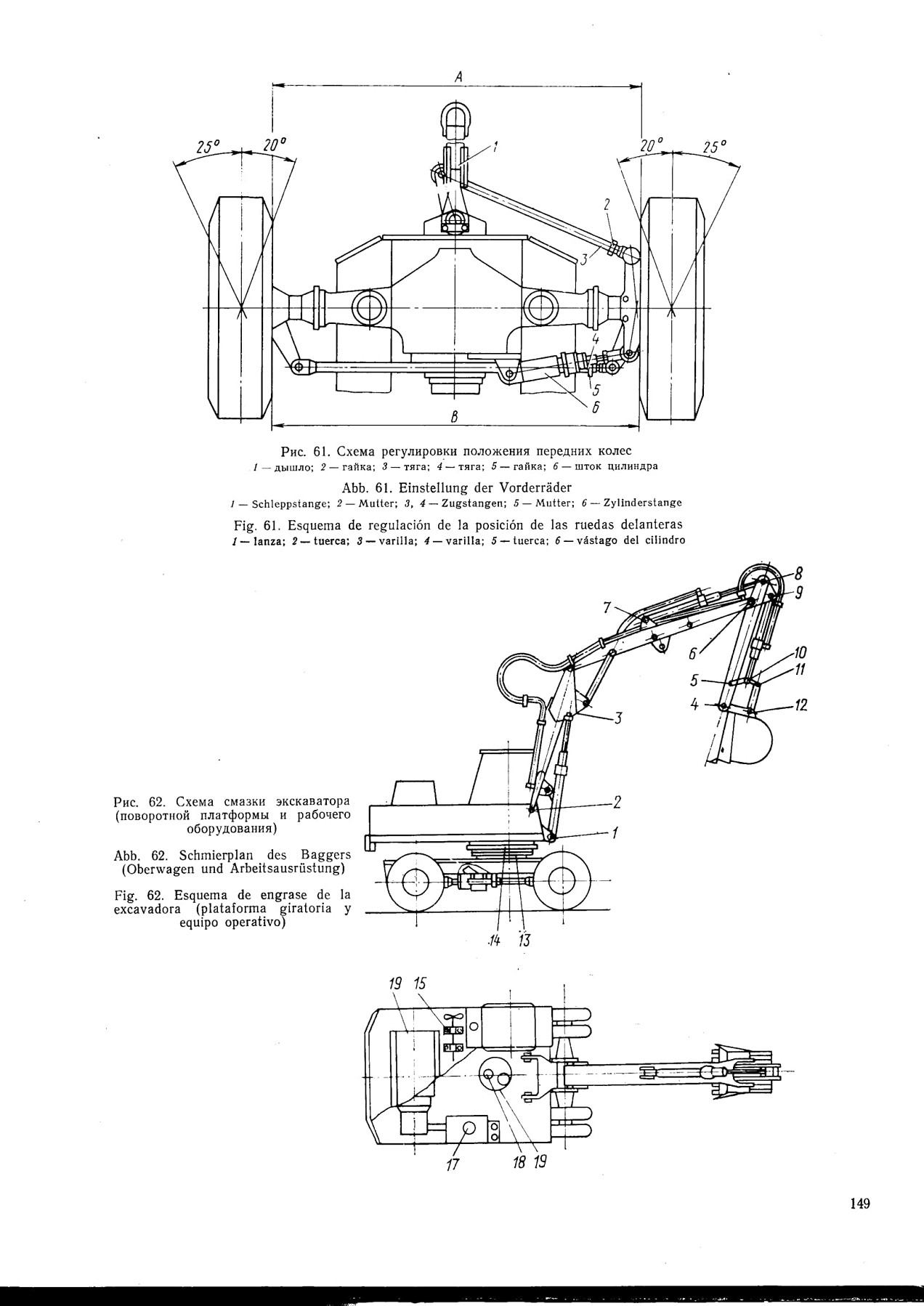

Рис. 61. Схема регулировки положения передних колес

Рис. 62. Схема смазки экскаватора (поворотной платформы и рабочего оборудования)

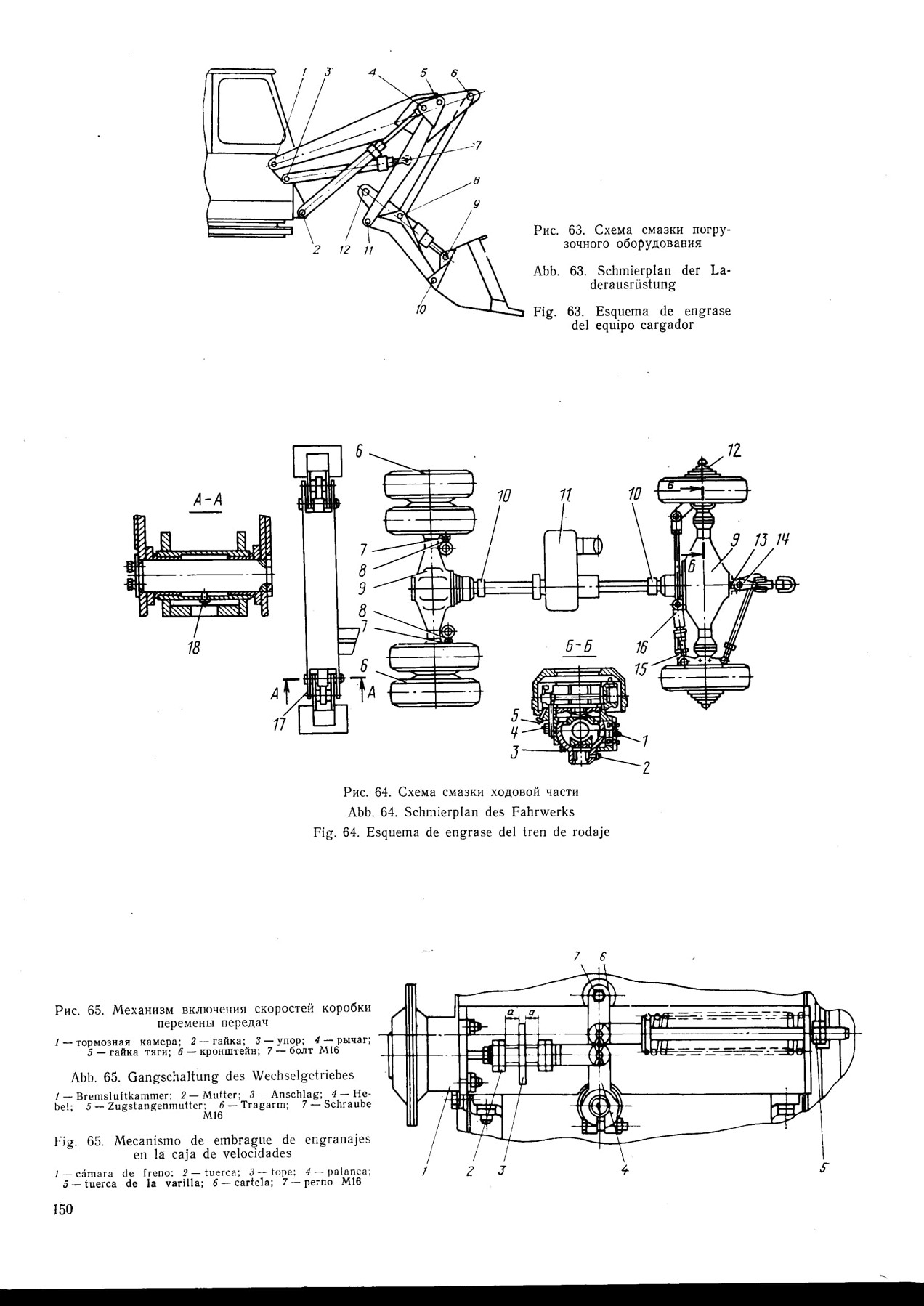

Рис. 63. Схема смазки погрузочного оборудования

Рис. 64. Схема смазки ходовой части

Рис. 65. Механизм включения скоростей коробки перемены передач

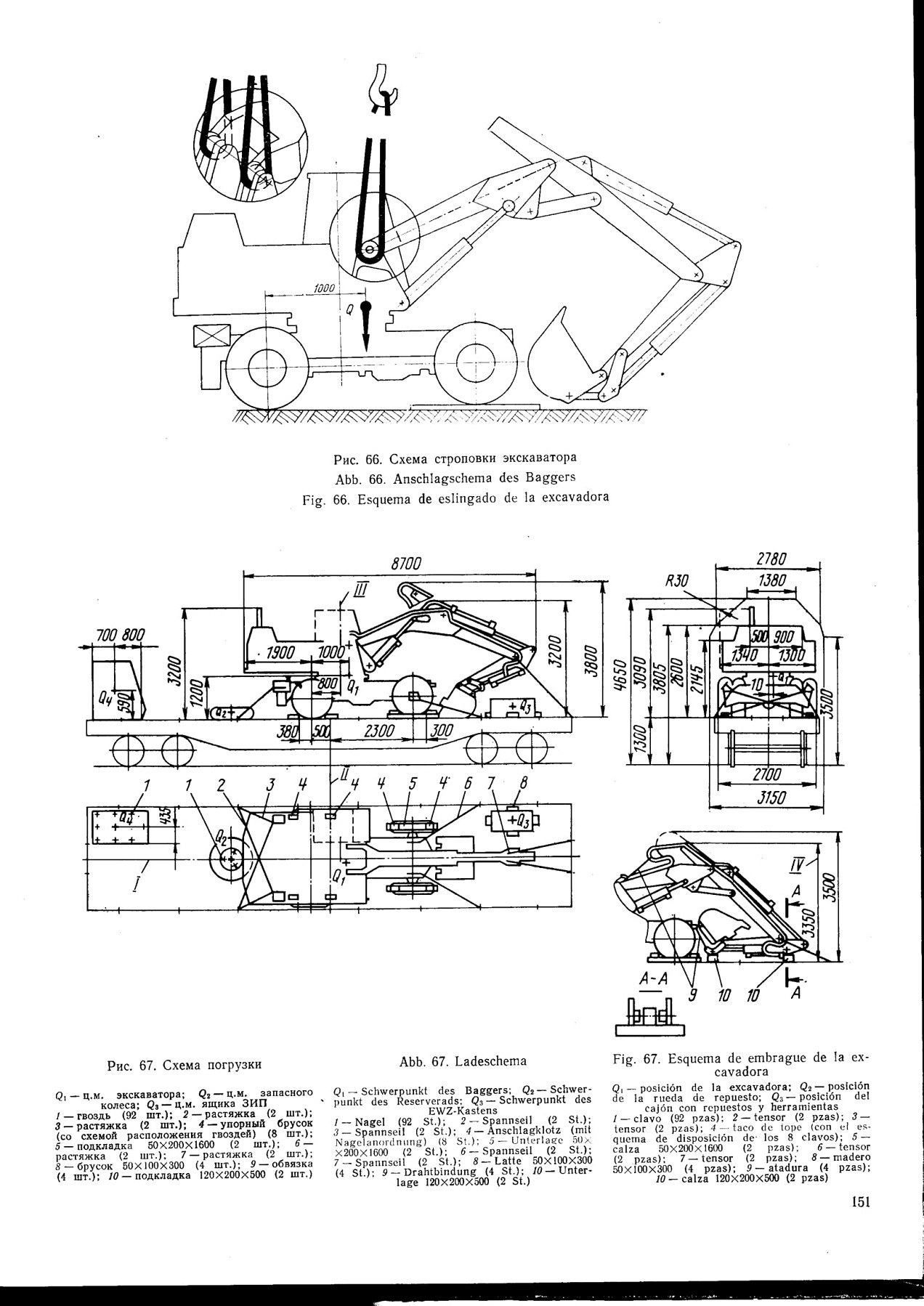

Рис. 66. Схема строповки экскаватора Abb. 66.

Рис. 67. Схема погрузки

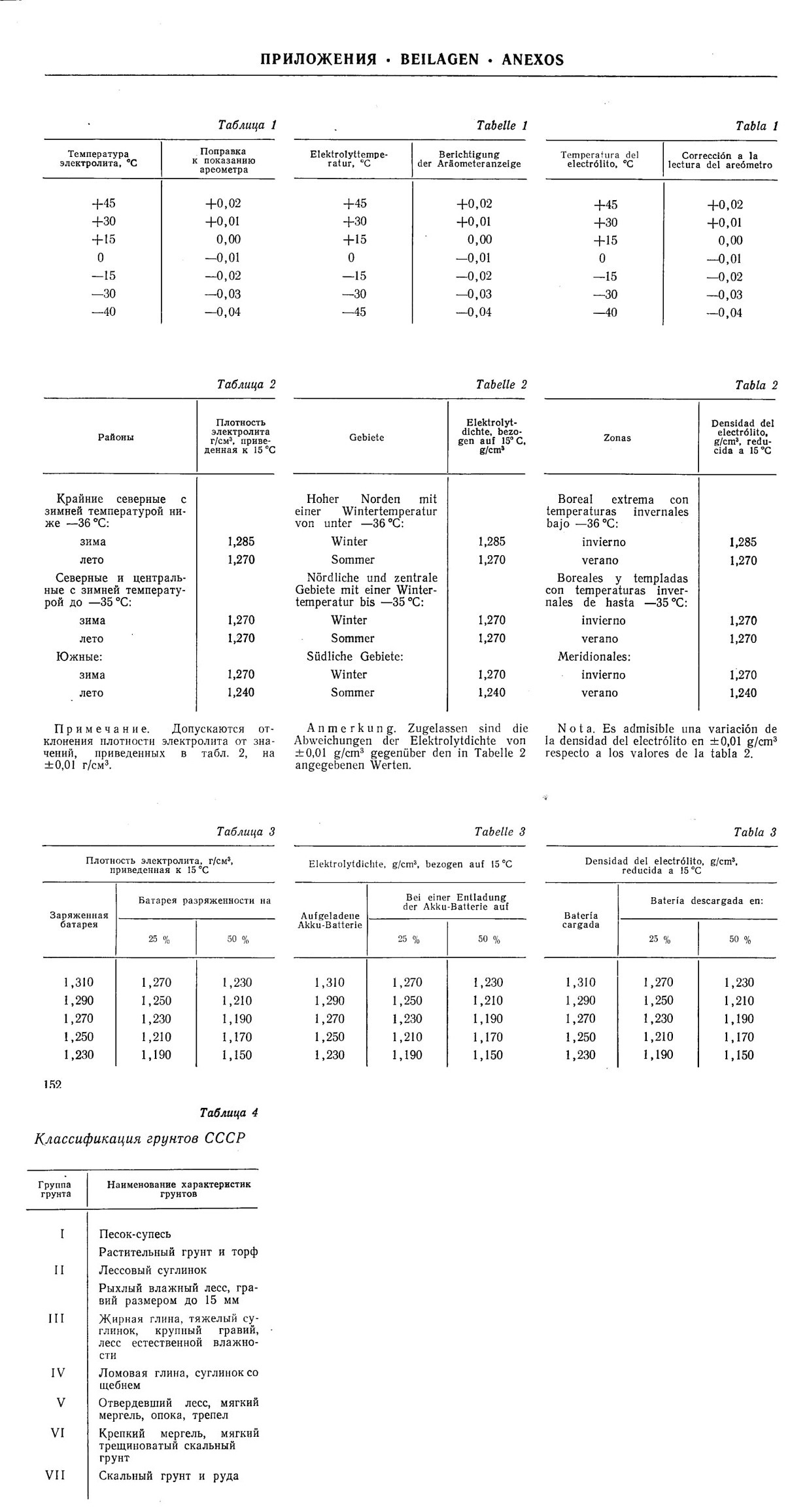

Таблица 4

Классификация грунтов СССР

Группа	Наименование характеристик
грунта	грунтов
I	Песок-супесь Растительный грунт и торф
II	Лессовый суглинок Рыхлый влажный лесс, гравий размером до 15 мм
III	Жирная глина, тяжелый суглинок, крупный гравий, лесс естественной влажности
IV	Ломовая глина, суглинок со щебнем
V	Отвердевший лесс, мягкий мергель, опока, трепел
VI	Крепкий мергель, мягкий трещиноватый скальный грунт
VII	Скальный грунт и руда
