Экскаватор одноковшовый ЭО-3322Д. Техническое описание и инструкция по эксплуатации - часть 8

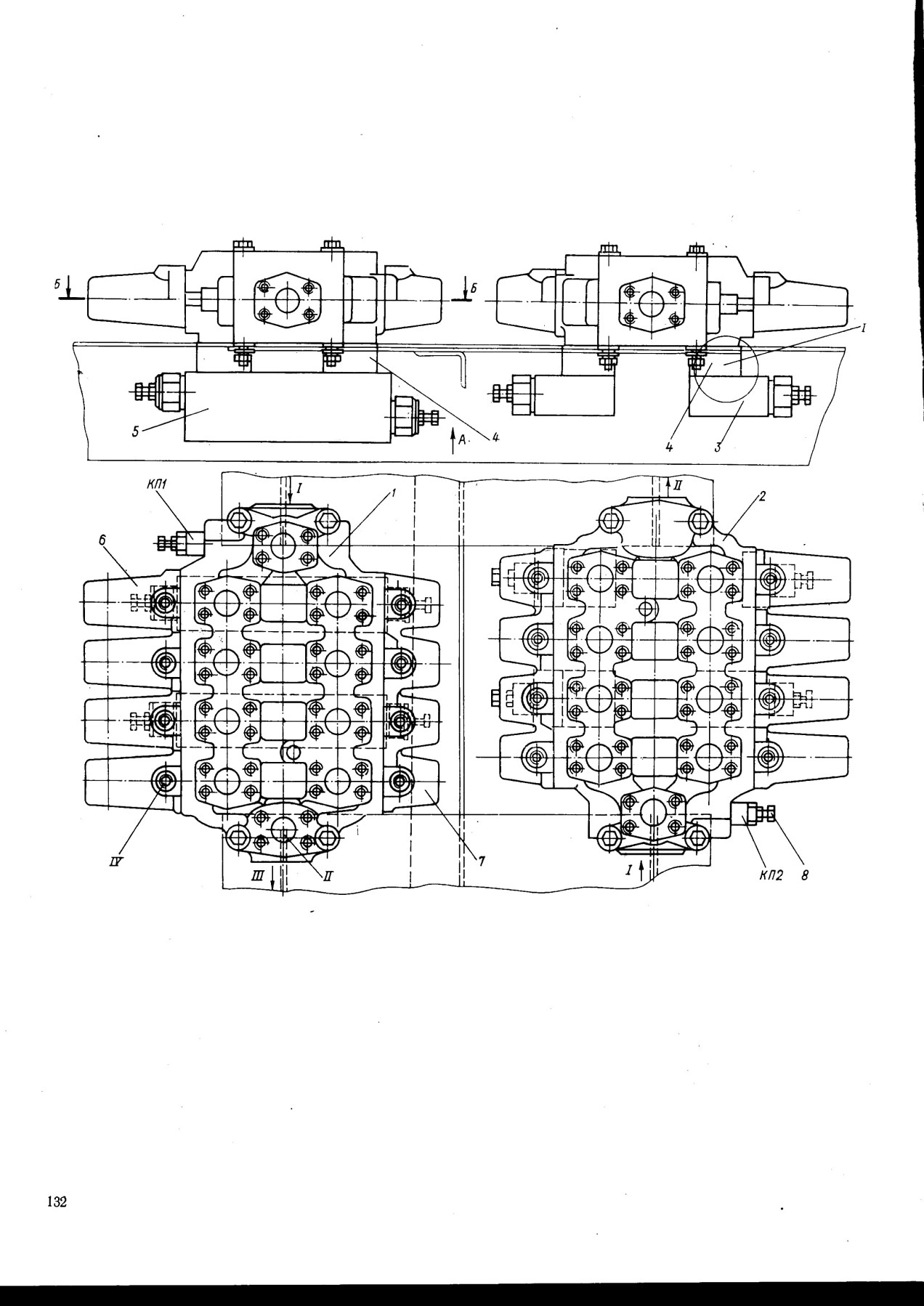

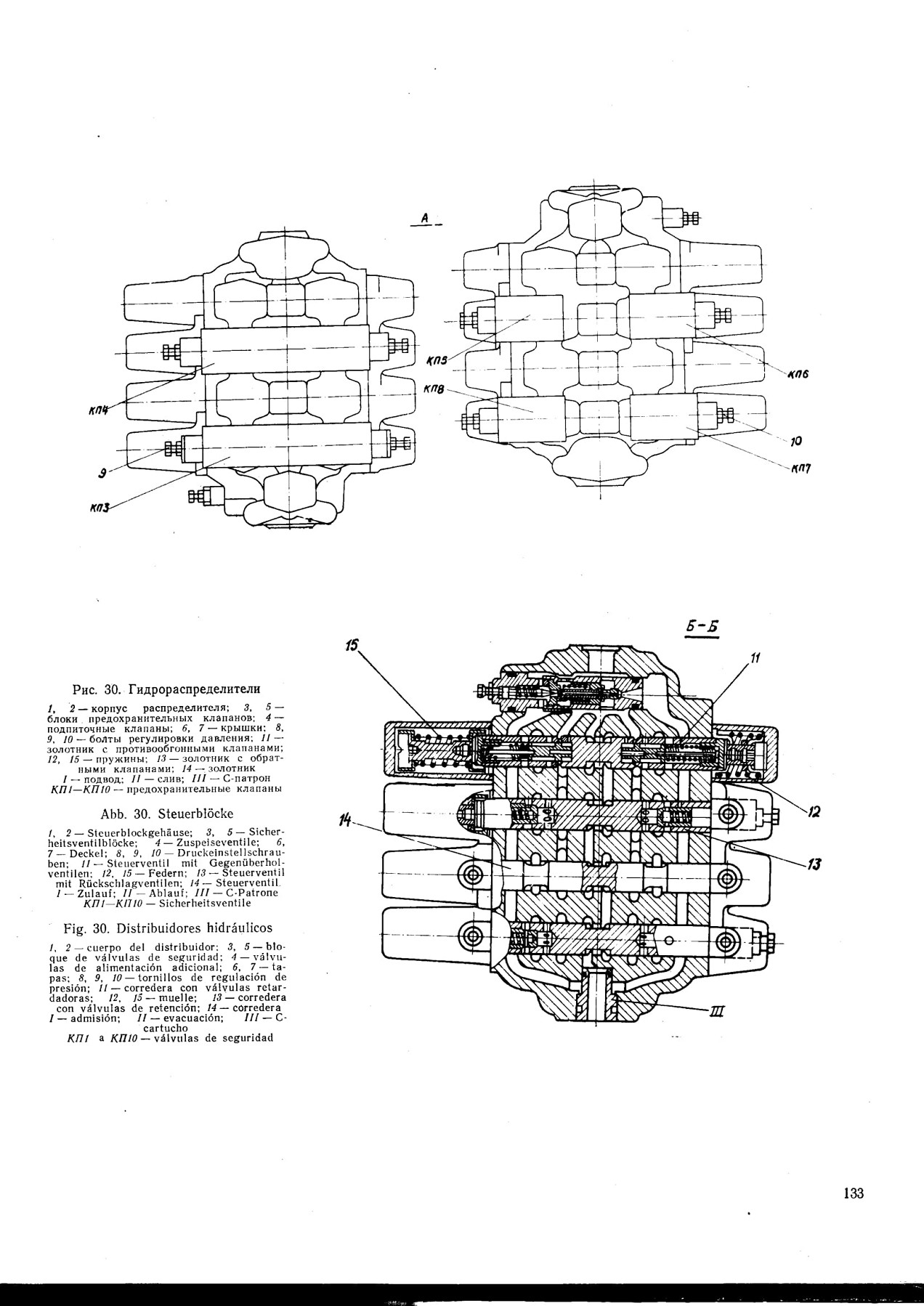

Рис. 30. Гидрораспределнтели

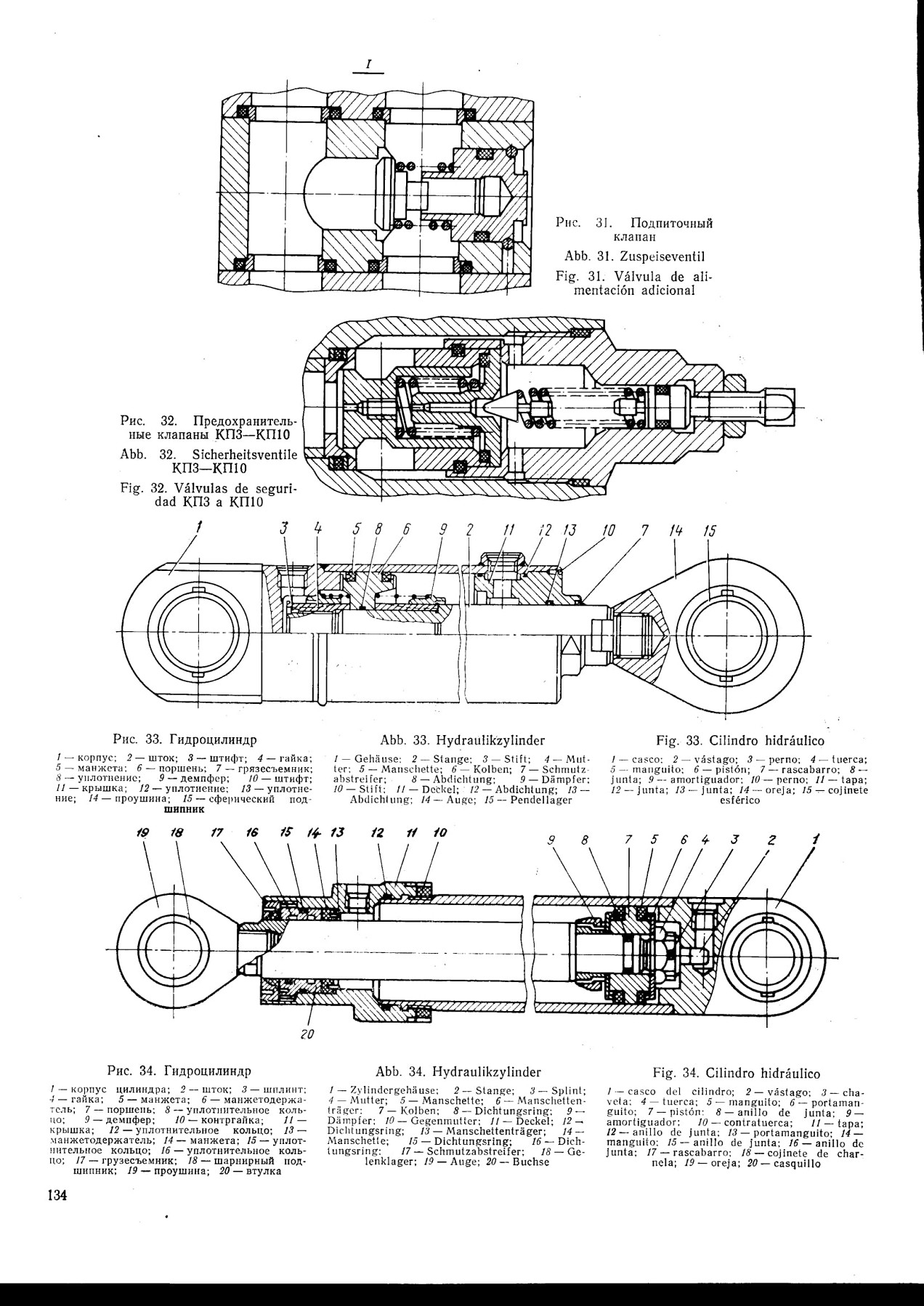

Рис. 34. Гидроцилиндр
1 — корпус цилиндра; 2— шток; 3 — шплинт: 4 — гайка; 5 — манжета; 6 — манжетодержатель; 7 — поршень; 8 — уплотнительное кольцо; 9 — демпфер; 10 — контргайка; 11 — крышка; 12 — уплотнительное кольцо; 13 — манжетодержатель; 14— манжета; 15— уплотнительное кольцо; 16 — уплотнительное кольцо; 17 — грузесъемник; 18 — шарнирный подшипник; 19 — проушина; 20 — втулка

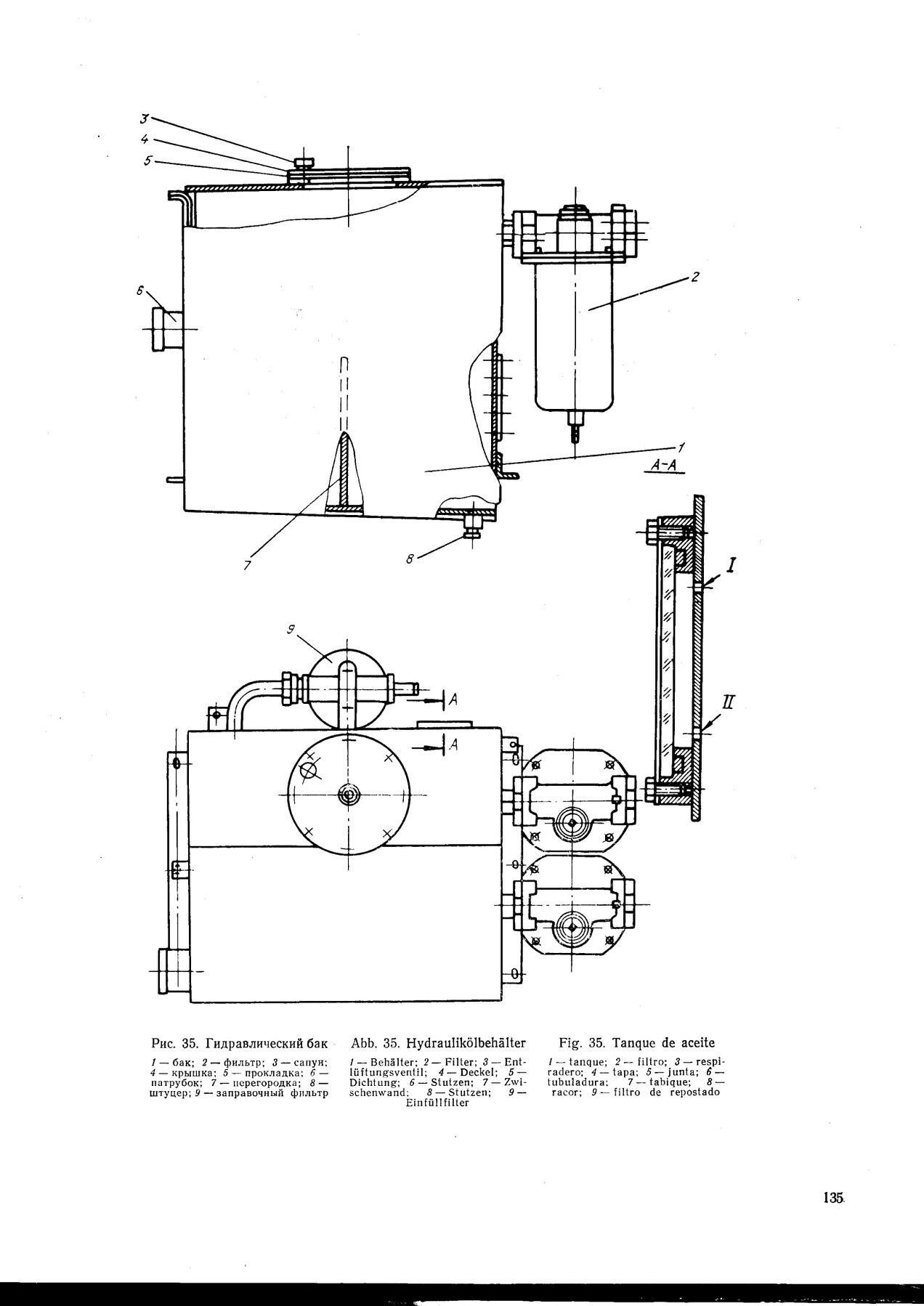

Рис. 35. Гидравлический бак
1 — бак; 2 —фильтр; 3 — сапун; 4 — крышка: 5 — прокладка: в — патрубок; 7 — перегородка; 8 — штуцер; 9 — заправочный фильтр

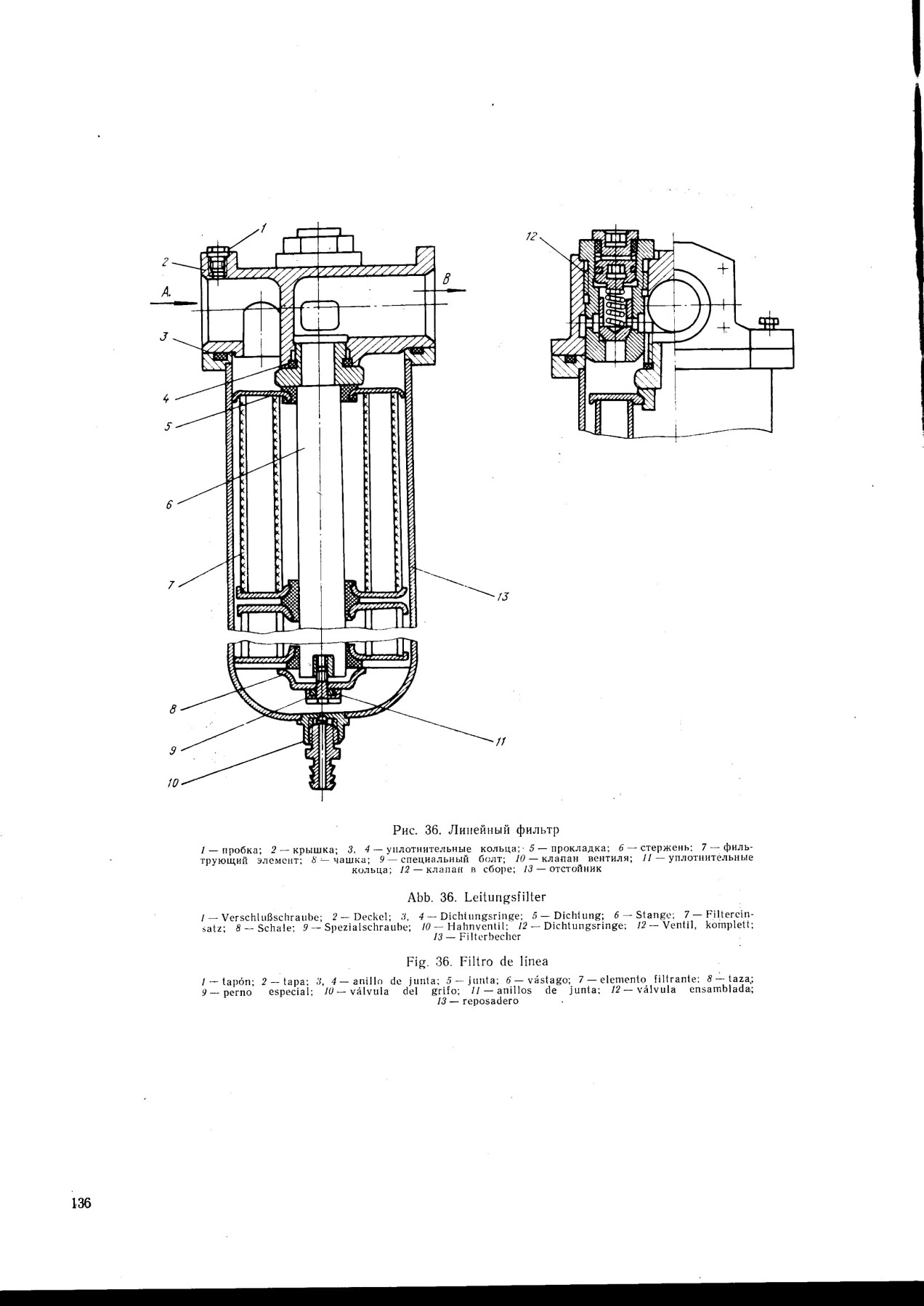

Рис. 36. Линейный фильтр
1 — пробка; 2 — крышка; 3. 4 — уплотнительные кольца; 5 — прокладка: 6 — стержень: 7 — фильтрующий элемент; 8 — чашка; 9 — специальный болт; 10 — клапан вентиля; II— уплотнительные
кольца; 12 — клапан в сборе; 13 — отстойник
