РД 31.30.11.02-83 Руководство по технологическому проектированию (1984 год) - часть 2

5.15. При сплошном железобетонном или кирпичном периметро-вом ограждении оборудуется козырьковый вариант блокировки в соответствии с п.5.4 настоящего РД.

5.16. Для глухого деревянного периметрового ограждения оборудуется козырьковый вариант блокировки с применением сигнальной антенны при выполнении условий п.5.19 и одновременной блокировки полотна ограждения на пролом.

При наличии свободной от застройки запретной зоны - оборудуется наземный вариант блокировки в соответствии с п.5.5.

5.17. При решетчатом деревянном и металлическом сетчатом ограждении оборудуется наземный вариант блокировки периметра.

5.18. Для блокировки на пролом применяется провод ПЭВ-0,25. Провод должен прокладываться по внутренней стороне блокируемого ограждения скрыто с креплением к каждой доске ограждения. Расстояние между проводами должно быть 0,2 м.

Блокирующий провод последовательно включается в общую линию блокировки соответствующего блок-участка.

5.19. При козырьковом варианте блокировки с внутренней стороны ограждения необходима свободная от застройки и озеленения зона Еириной два метра.

5.20. На периметровом ограждении, состоящем из железобетонных панелей высотой 2,7-3,0 м, сигнальную антенну нужно располагать на расстоянии 0,7-0,9 м от верхнего края ограждения с внутренней стороны.

5.21. На ограждениях, кроме железобетонных высотой 2,7-3,0 м, сигнальная антенна устанавливается перпендикулярно торцу периметрального ограждения.

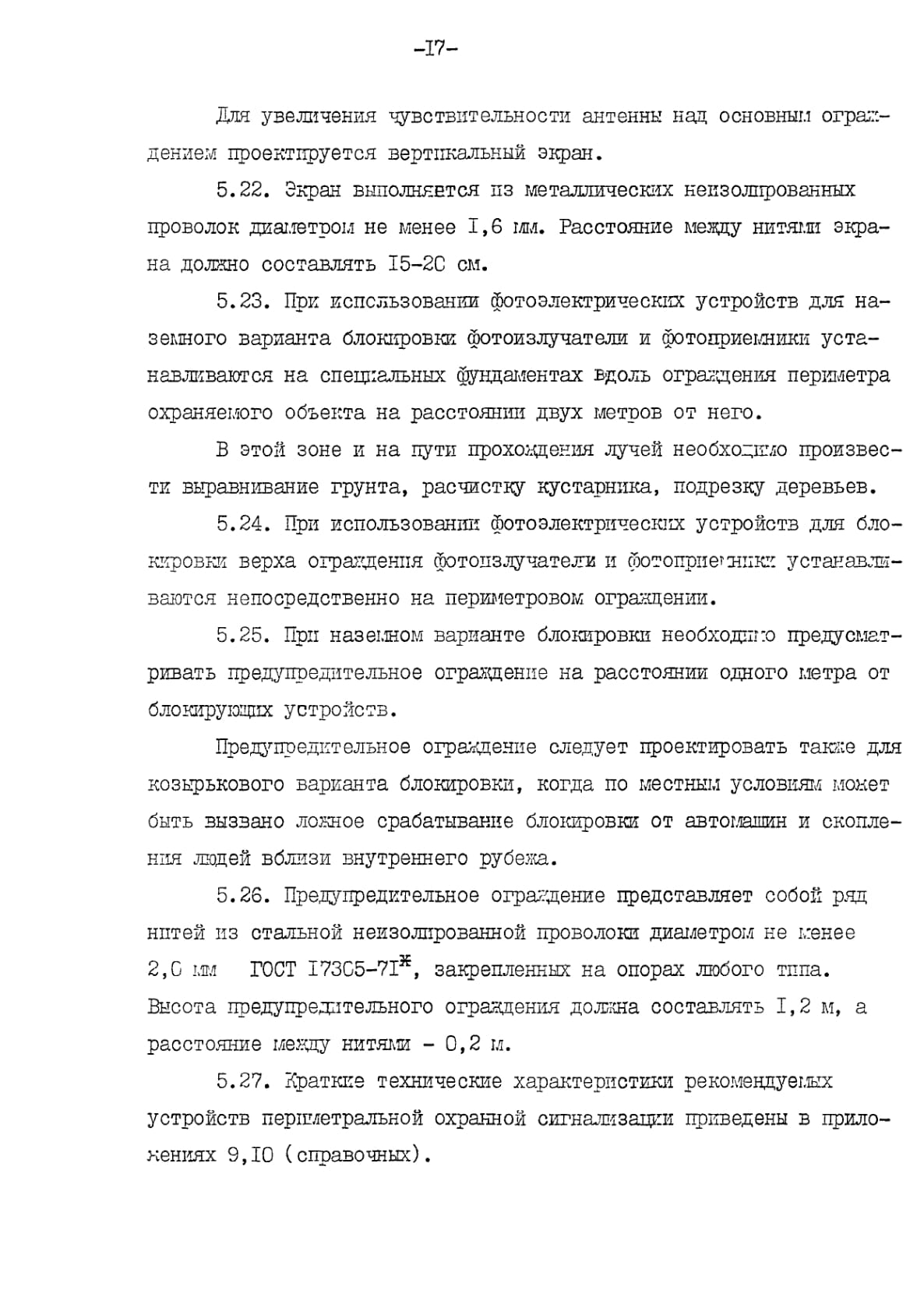

6. ВЫБОР ПРИЕМНОГО ОБОРУДОВАНИЯ ПОЖАРНОЙ И ОХРАННОЙ СИГНАЛИЗАЦИИ ДЛЯ ПОСТОВ ЦН ВОХР

6.1. Посты ЦН электрической пожарной и охранной сигнализации в морских портах и на судоремонтных предприятиях всех категорий и групп рекомендуется оборудовать станциями пожарной сигнализации или концентраторами.

6.2. Емкость и тип приемного оборудования электрической пожарной и охранной сигнализации выбирается в зависимости от количества подключаемых шлейфов блокировки, количества соединительных линий от объектовых приборов, концентраторов постов ЦН и установок автоматического пожаротушения с учетом 15% резерва емкости станции на развитие.

6.3. Посты ЦН электрической охранно-пожарной сигнализации рекомендуется оборудовать концентраторами, емкость которых зависит от количества шлейфов блокировки пожарной сигнализации, автономно охраняемых объектов и периметральной охранной сигнализации, с учетом селекции сигналов, предусматриваемой схемой приемного оборудования, или подключения шлейфов блокировки охранной и пожарной сигнализации на отдельные линейные блоки или использования двух концентраторов.

6.4. Разработка схем пожарной и охранной сигнализации выполняется с учетом технических требований завода-изготовителя на подключение к конкретному приемному оборудованию.

6.5. Подключение шлейфов блокировки к приемному оборудованию следует предусматривать через вводно-коммутационное оборудование - кросс, емкость которого выбирается с 20%-ым резервом по отношению к емкости приемного оборудования.

6.6. Основные технические данные приемного оборудования приведены в приложении 12 (справочном).

7. ОХРАННО-ПРИКЛАДНОЕ ТЕЛЕВИДЕНИЕ

7.1. Для усиления охраны периметра режимных территорий, контейнерных и грузовых площадок, где сосредотачиваются материальные ценности, наряду с охранной сигнализацией рекомендуется также предусматривать охранно-прикладное телевидение.

7.2. Проектирование систем охранно-прикладного телевидения должно выполняться с учетом рекомендаций настоящего раздела и раздела 8 РД.31-30.11.01-83.

7.3. Рекомендуется использование однокамерных и многокамерных промышленных телевизионных установок (ПТУ).

Однокамерные ПТУ используются для одновременного наблюдения нескольких блок-участков периметра режимной территории или отдельных объектов.

Многокамерные ПТУ используются для последовательного наблюдения блокируемых участков периметра режимной территории и различных объектов.

7.4. Тип и количество ПТУ определяется на основании:

конфигурации и протяженности периметра;

освещенности наблюдаемых участков периметра;

характеристик выпускаемых промышленностью ПТУ;

физико-климатических условий окружающей среды (запыленность, взрыво-и пожаробезопасность и др.);

условий работы ПТУ одновременно в системах охранного и диспетчерского телевидения.

7.5. При размещении аппаратуры ПТУ следует руководствоваться требованиями настоящего раздела и раздела 9

РД 31.30.II.01-83.

7.6. В системах охранно-прикладного телевидения предпочтительнее применять телевизионные камеры с устройствами наведения.

7.7. Для наблюдения и контроля периметра режимной территории телевизионные камеры рекомендуется устанавливать на высоте

I,1-1,3 м вдоль устройств периметральной сигнализации и на высоте 5-10 м для обзора отдельных объектов.

7.8. Телевизионные камеры и блоки камерных дешифраторов следует размещать на стенах зданий, расположенных вблизи ограждения или входящих в периметр ограждения, на специальных подставках.

7.9. Приборы приемной стороны ПТУ устанавливаются на посте ЦН электрической охранной сигнализации на специальных стойках.

7.10. Освещенность периметра при применении охранно-прикладного телевидения определяется требованиями ВОХР с учетом выбранной установки.

7.11. Тип и краткие технические характеристики ПТУ, рекомендуемых для применения в системе охранного прикладного телевидения, приведены в приложении II (справочном), необходимые измерительные приборы - в приложении 13 (рекомендуемом)

РД 31. II. 01-83.

8. ТРЕБОВАНИЯ К ТЕХНИЧЕСКИМ ПОМЕЩЕНИЯМ

8.1. Для постов ЦН и МН пожарной, охранной или пожарно-охранной сигнализации выделяются следующие технические помещения:

сигнализационная,

аккумуляторная с тамбуром,

мастерская для текущего ремонта.

8.2. При размещении аккумуляторных батарей в специальной металлическом шкафу согласно гл. IУ ПУЭ-76 помещение аккумуляторной с тамбуром не предусматривается.

8.3. Мастерская для текущего ремонта средств пожарной и охранной сигнализации, как правило, размещается в помещении сетевого узла связи порта, судоремонтного предприятия.

8.4. Технические помещения постов ЦН и МН не должны быть проходными.

8.5. Площадь технических помещений определяется составом и размещением оборудования с учетом перспективы развития.

8.6. При проектировании помещений сигнализационной, мастерской и аккумуляторной следует руководствоваться указаниями настоящего раздела и раздела II РД 31.30.II-01-83.

9. РАЗМЕЩЕНИЕ ПРИЕМНОГО ОБОРУДОВАНИЯ НА ПОСТАХ ЦН ВОХР

9.1. Приемное оборудование электрической пожарной сигнализации устанавливается в помещении сигнализационной пожарного депо порта, судоремонтного предприятия.

9.2. Приемное оборудование электрической охранной и охранно-пожарной сигнализации устанавливается в помещении сигнализационной караульного помещения ВОХР.

9.3. В помещении сигнализационной устанавливаются:

приемное оборудование электрической охранной и пожарной

сигнализации;

коммутатор телефонной связи ВОХР;

пульт управления охранно-прикладными телевизионными установками и видеоконтрольными устройствами;

пульт включения дополнительного освещения для охранно-прикладных телевизионных установок;

пульт включения охранного освещения по периметру охраняемого объекта;

световая мнемосхема периметра охраняемого объекта; кросс;

токораспределительный щиток, зарядно-разрядный щит, выпрямители.

ЭЛ. Размещение оборудования следует выполнять с учетом удобства, безопасности эксплуатации и монтажа, с соблюдением технических условий и рекомендаций заводов-изготовителей.

9.5. При размещении настенного приемного оборудования необходимо соблюдать следующие расстояния:

свободный проход до лицевой стороны оборудования должен быть не менее 1,2 м;

расстояние от угла помещения до торца оборудования должно быть не менее 0,2 м;

расстояние между торцами оборудования (при установке рядом друг с другом) должно быть не менее 0,2 м;

расстояние от пола до низа оборудования должно быть в пределах от 0,7 до 2,2 м;

9.6. При размещении настольного оборудования необходимо соблюдать следующие расстояния:

проход от стола с монтажной стороны настольного оборудования должен быть не менее 0,8 м;

расстояние от торца стола с настольным оборудованием до стены при наличии прохода с другой стороны должно быть не менее

0,2 м;

расстояние от торца стола с настольным оборудованием до стены при отсутствии прохода с другой стороны (от стола) должно быть не менее 0,6 м;

расстояние между торцов стола с настольным оборудованием и выступающими частями отопительных приборов должно быть не менее 0,5 м.

9.7. Установка объектовых приемно-контрольных приборов в помещениях с некруглосуточным дежурством должна производиться на стене на высоте не менее 2,2 м.

9.8. Проход между лицевой стороной токораспределительного щитка, зарядно-разрядного щита или выпрямителей и другим оборудованием должен быть 1,5 м.

9.9. Расстояние между рабочим местом оператора поста ЦН ВОХР и мнемосхемой охраняемого периметра на стене должно приниматься от 3 до 4,5 м, но не более 6 м.

9.10. Размещение оборудования электропитания должно выполняться в соответствии с указаниями раздела 10 РД 31.II.01-83.

10. ТРЕБОВАНИЯ К ПРОКЛАДКЕ КАБЕЛЕЙ И ПРОВОДОВ

10.1. Соединительные кабельные линии (соединительные линии) систем электрической пожарной и охранной сигнализации должны соответствовать требуемым электрическим параметрам, определяемым техническими условиями на проектируемое оборудование и иметь высокую надежность.

10.2. Для соединительных линий электрической пожарной и охранной сигнализации следует использовать кабельные линии ведомственных абонентских сетей .

10.3. Если кабельные линии абонентских сетей не могут быть использованы (отсутствие или недостаток свободной емкости, несоответствие требуемым электрическим параметрам и т.п.),следует предусматривать автономные кабели.

10.4. При проектировании автономных кабелей для систем электрической пожарной и охранной сигнализации рекомендуется применять те же типы кабелей и проводов,что и для кабельных линий абонентских сетей.

10.5. Резерв емкости в автономных кабелях, а также в используемых кабельных линиях абонентских сетей следует принимать

в размере 20%.

10.6. При проектировании першетральной охранной сигнализации соединительные кабельные линии строятся по бесшкафной системе.

10.7. В качестве оконечных распределительных устройств следует применять распределительные коробки и телефонные боксы.

10.8. Для соединительных линий охранной сигнализации, организуемых по кабелям абонентских сетей, допускается установка отдельных распределительных устройств.

10.9. При применении контрольных кабелей в качестве распределительных устройств могут быть использованы соединительные коробки, позволяющие осуществить их подключение.

10.10. Автономные кабельные линии пожарной и охранной сигнализации на территории объектов, в складских и администра-тивно-бытовых помещениях следует прокладывать в соответствии с требованиями настоящего раздела и раздела 12 РД 3I.II-12I-83.

10.11. В сетях пожарной и охранной сигнализации не разрешается применять воздушные линии и подвешивать провода пожарной и охранной сигнализации на опорах электросети высокого и низкого напряжения.

10.12. Допускается подвеска на тросе кабелей периметральной охранной сигнализации на отдельных участках периметра.

10.13. При выводе кабелей на ограждение защиту их производить на песте установки приемно-контрольного прибора.

10.14. При длине периметра до 1,5км рекомендуется производить прокладку кабеля по внутренней стороне ограждения периметра.

10.15. При прокладке кабелей по ограждению периметра следует применять бронированные кабели.

Защиту кабелей выполнять только в местах возможных механических повреждений от передвижения автотранспорта, механизмов и грузов, а также в местах, доступных для посторонних лиц.

10.16. При выборе способа прокладки кабелей и проводов следует учитывать условия техники безопасности и пожарной безопасности, т.е. степень огнестойкости зданий, сооружений и отдельных конструкций, класс пожаро- и взрывоопасности помещений

и наружных установок, в которых прокладываются кабели электропитания и сигнализации.

10.17. В электропроводках периметральной охранной сигнализации допускается объединять в одной защитной трубе, одном канале короба, одном кабеле цепи сигнализации и электропитания напряжением до 400В переменного тока и 440В постоянного тока, за исключением взаиморезервируемых цепей питания.

10.18. Выбор трасс прокладки автономных кабелей сигнализации, управления, электропитания и охранного телевидения следует производить с учетом трасс существующих инженерных коммуникаций.

10.19. Провода и кабели с медными жилами необходимо предусматривать в цепях измерения, управления, электропитания,

сигнализации (в том числе и для телевизионных установок) напря-

жением до 60В при сечении жил проводов и кабелей до 0,75 мм2 .

10.20. Прокладка кабелей электропитания устройств охранной сигнализации и охранно-прикладного телевидения должна выполняться в соответствии с требованиями гл. П-3, П-4 ПУЭ-76 и СНиП Ш-33-75.

II. ЭЛЕКТРОПИТАНИЕ СИСТЕМ СИГНАЛИЗАЦИИ

11.1. Системы электрической пожарной и охранной сигнализации относятся к электроприемникам I категории в соответствии с классификацией гл.1-2 ПУЭ-76.

11.2. Величина напряжений источников электропитания оборудования электрической пожарной и охранной сигнализации должна удовлетворять требованиям ГОСТ 5237-69*.

11.3. Электропитание приемного оборудования пожарной, охранной и охранно-пожарной сигнализации на постах ЦН и пожарной сигнализации на постах МН нефтегаваней следует осуществлять одним из двух способов:

при наличии двух вводов от двух независимых источников -от сети переменного тока с устройством автоматического переключения с основного ввода на резервный (АВР);

при наличии одного ввода от одного источника -от сети переменного тока с резервированием питания от аккумуляторной батареи с устройством автоматического переключения с основного источника на аккумуляторную батарею и обратно.

11.4. На постах МН электропитание приемного оборудования пожарной, охранной, охранно-пожарной сигнализации, а также контрольных приборов периметральной охранной сигнализации следует осуществлять от двух независимых источников электроснабжения

с устройством АВР.

При невозможности по местным условиям осуществить питание от двух независимых источников электроснабжения допускается

принимать питание их от одного источника, при условии подключения к разным линиям 0,4 кВ и разным трансформаторам двухтрансформаторной подстанции или трансформаторам двух ближайших одно-трасфорыаторных подстанций с устройством АВР.

11.5. Для питания приемного оборудования и устройств периметральной охранной сигнализации, работающих по безаккумулятор-ной системе на постоянном токе рекомендуется предусматривать выпрямители в количестве двух штук (одного рабочего и одного резервного).

11.6. Емкость аккумуляторной батареи должна выбираться из расчета питания приемного оборудования пожарной и охранно-пожарной сигнализации в дежурном режиме в течение суток, дополнительного тока на аварийное освещение, из расчета четырех ватт на один квадратный метр, дополнительного тока в режиме "Тревога" от десяти процентов лучевых комплектов в течение трех часов,а для приемного оборудования охранной сигнализации - дополнительного тока общей продолжительности тревоги в течение 0,1 часа.

II.7. Для заряда аккумуляторных батарей необходимо предусматривать дополнительно зарядные выпрямительные устройства, если мощность выпрямителей для безаккумуляторной системы питания будет недостаточной.

12. ЗАЗЕМЛЕНИЕ

12.1. Для обеспечения нормальной работы,сохранности оборудования, а также для безопасности обслуживающего персонала,оборудование, входящее в состав систем электрической пожарной и охранной сигнализации, должно иметь надежное защитное заземляющее устройство.

12.2. Сопротивление защитного заземляющего устройства для приемного оборудования не должно превышать 5 Ом, а для заземления корпусов пожарных извещателей, устанавливаемых в помещениях со взрывоопасной средой и наружных установках со взрывоопасными зонами - сопротивлением не более 10 Ом.

12.3. Приемное оборудование, имеющее свыше 200 лучей ,

кроме защитного заземления^ должно оборудоваться двумя стационарными измерительными заземлениями сопротивлением не более 100 Ом каждое.

12Л. При емкости приемных станций до 200 лучей допускается не устраивать стационарных измерительных заземлений, а пользоваться переносными.

12.5. Для заземления следует использовать естественные и искусственные заземлители.

При решении вопроса заземления необходимо руководствоваться требованиями раздела 10 РД 31Л,01-83 с учетом требований технической документации заводов-изготовителей принятого приемного оборудования.

13. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

13.I. При проектировании систем электрической пожарной и охранной сигнализации следует предусматривать:

соблюдение требований, установленных Государственными Стандартами системы стандартов безопасности труда (ССБТ);

защиту от опасных напряжений и токов, возникающих на линиях по ГОСТ 5238-81;

сеть переменного тока напряжением 36 В с установкой розеток подключения;

установку розеток напряжением 220 В с заземляющим контактом в технических помещениях за исключением аккумуляторной;

дополнительные меры защиты в соответствии с технической документацией на проектируемое оборудование охранной сигнализации;

соединение нитей предупредительного ограждения между собой перемычкой и подключение непосредственно к заземлению с помощью стальной оцинкованной проволоки диаметром не менее 5 мм, укладываемой в земле.

14. ШТАТЫ

14.1. В разрабатываемых проектах, рабочих проектах необходимо предусматривать персонал для технического обслуживания и ремонта средств пожарной и охранной сигнализации.

14.2. Постоянное наблюдение за показаниями приборов на постах МН и ЦН, а также выполнение проверок технического состояния систем электрической пожарной и охранной сигнализации должен проводить специально обученный персонал предприятия, подчиненный ВОХРу.

14.3. Техническое обслуживание и ремонт средств пожарной

и охранной сигнализации должно осуществляться техническим персоналом сетевой станции (УПАТС) связи предприятия, а при отсутствии последней техническим персоналом службы главного энергетика.

14.4. Расчет штатов следует производить в соответствии с "Нормативами численности работников радиоцентров пароходств и портовых средств связи ММФ" М., 1980, приложениями I и 2 к "Типовым штатам отделов и отделений вневедомственной охраны" (приказ МВД СССР от 29 ноября 1979 г номер 0871) и главой 3 "Типовых правил технического содержания установок пожарной автоматики"

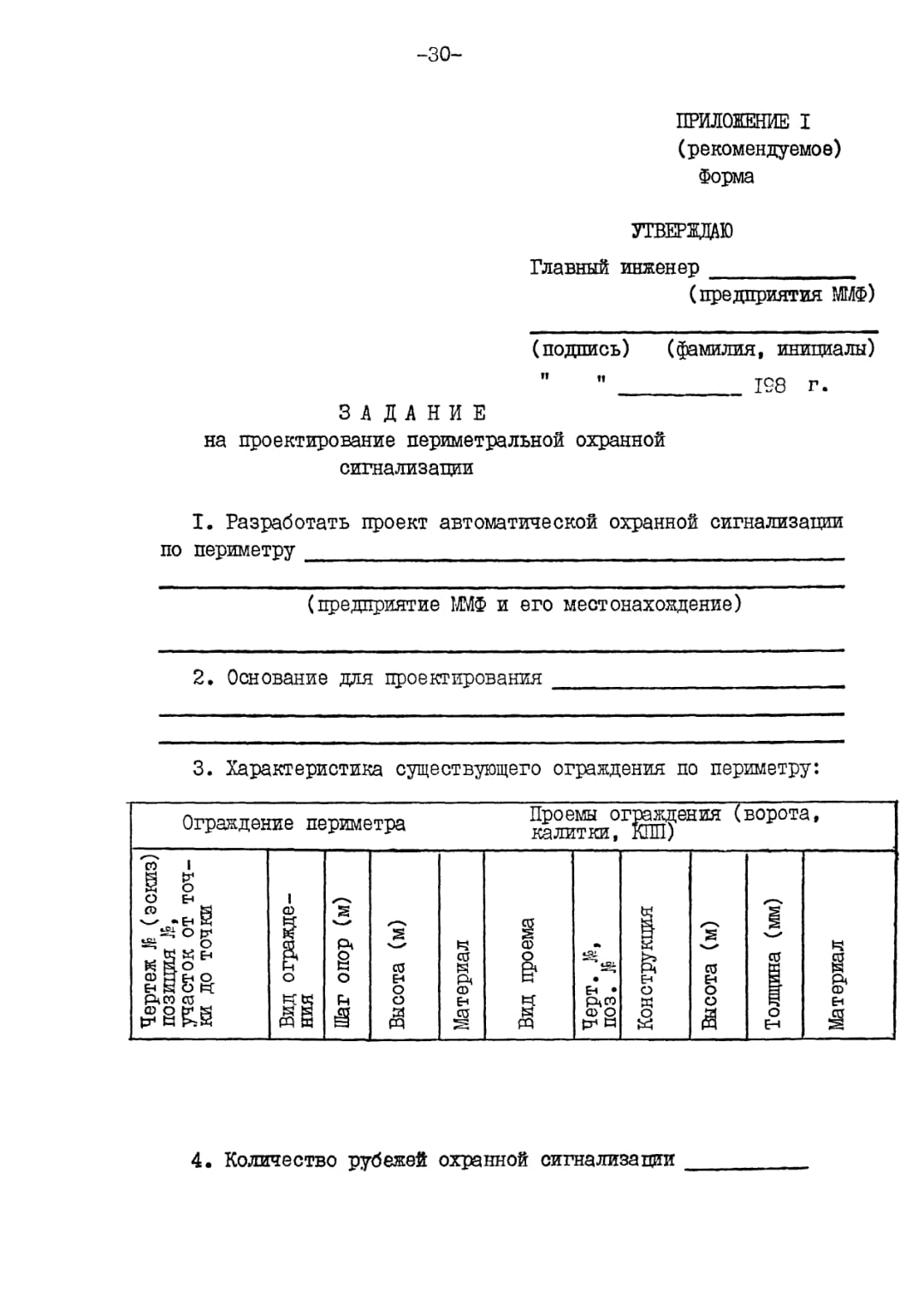

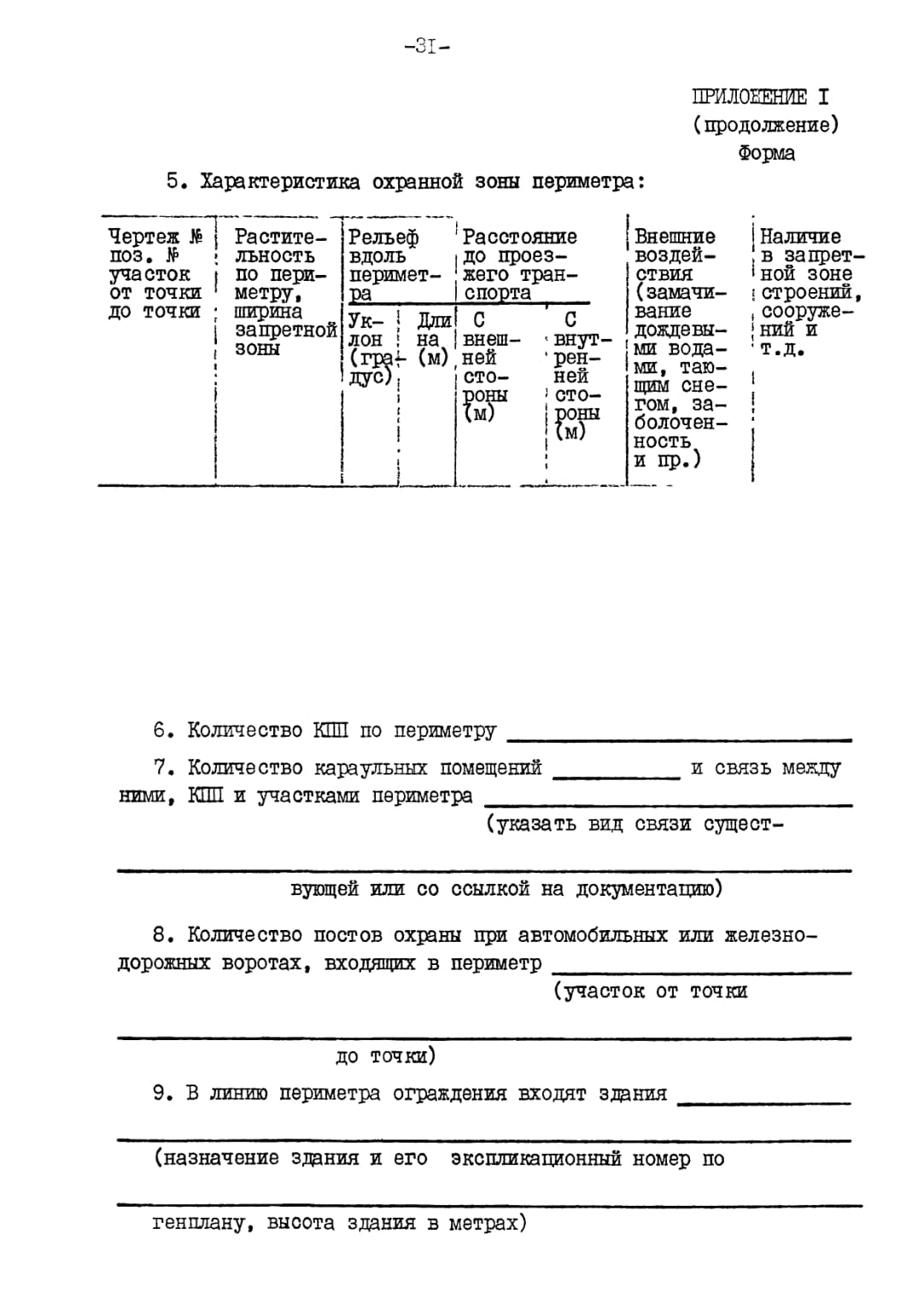

ПРИЛОЖЕНИЕ I (рекомендуемое) Форма
