РД 31.30.11.02-83 Руководство по технологическому проектированию (1984 год) - часть 1

Название: Руководство по технологическому проектированию связи и сигнализации в морских портах и на судоремонтных предприятиях ММФ. Пожарная и охранная сигнализация.
Вступил в действие: 01.07.85
Страниц: 63
Описание РД 31.30.11.02-83: Настоящее Руководство распространяется на проектирование систем пожарной, охранной и охранно-пожарной сигнализации в составе разрабатываемой технической документации технологических решений для строительства новых, расширения (реконструкции) и технического перевооружения действующих морских портов и судоремонтных предприятий, а также других береговых объектов морского транспорта.
Руководство устанавливает основные положения по выбору технологического оборудования пожарной, охранной и охранно-пожарной сигнализации, его размещению, техническим помещениям, прокладке кабелей и проводов, электропитанию, требованиям безопасности, а такие порядку расчета штатов обслуживающего персонаж.

Руководство рекомендуется также в качестве справочного пособия для работников морских портов и судоремонтных предприятий (других береговых объектов морского транспорта), занимающихся эксплуатацией действующих на этих объектах систем пожарной и охранной сигнализации.

Государственным проектно-изыскательским и научно-исследовательским институтом морского транспорта "Союзморниипроект".

Одесский филиал "Черноморниипроект".
РАЗРАБОТАН
Главный инженер

Начальник сектора стандартизации и метрологии

Начальник отдела электротехники и связи

Руководитель работы -главный специалист

Ответственный исполнитель -ведущий инженер
В.М. Таран
И.О. Вулихман
Н.П. Гаранчук
А.А. Васютинский
Н.И. Моисеева
СОГЛАСОВАН
Ю.А. Ильндцкий
И.А. Беднов
С оюзм орнпипроектом Главный инженер Отделом ВОХР 1Л1ЛФ Начальник отдела
УТВЕРЖДЕН В/О "Морсвязьспутник"

Заместитель председателя В.И. Щепотин

РУКОВОДСТВО ПО ТЕХНОЛОГИЧЕСКОМУ ПРОЕКТИРОВАНИЮ СВЯЗИ И СИГНАЛИЗАЦИИ В МОРСКИХ ПОРТАХ И НА СУДОРЕМОНТНЫХ ПРЕДПРИЯТИЯХ ШФ

РД 31.30.11-02-83 Вводится впервые

ПОЖАРНАЯ И ОХРАННАЯ СИГНАЛИЗАЦИЯ

Письмом В/О "Морсвязьспутник" от 20 ноября IS84 г. и 1ЛСС-1/8-1735 срок введения в действие установлен с I июля 1985 г.

Настоящее Руководство распространяется на проектирование систем пожарной, охранной и охранно-пожарной сигнализации в составе разрабатываемой технической документации технологических решений для строительства новых, расширения (реконструкции) и технического перевооружения действующих морских портов и судоремонтных предприятий, а также других береговых объектов морского транспорта.

Руководство устанавливает основные положения по выбору технологического оборудования пожарной, охранной и охранно-пожарной сигнализации, его размещению, техническим помещениям, прокладке кабелей и проводов, электропитанию, требованиям безопасности, а также порядку расчета штатов обслуживающего персонаж

Руководство рекомендуется также в качестве справочного пособия для работников морских портов и судоремонтных предприятий (других береговых объектов морского транспорта), занимающихся эксплуатацией действующих на этих объектах систем пожарной и охранной сигнализации.

I. ОБЩИЕ П0Л0ЖЕНИЯ

1.1. Технические средства охраны, предназначенные для своевременного обнаружения и тушения пожаров, а также эффективной защиты объектов от хищений социалистической собственности и документов государственной важности, состоят из систем:

электрической пожарной сигнализации в сочетании с установками пожаротушения;

электрической охранной сигнализации в сочетании с механическими средствами защиты (металлические решетки, кодовые замки) , охранным освещением, прикладным телевидением, средствами связи.

Примечание. Под объектами, кроме морских портов и судоремонтных предприятий, подразумеваются периметры территорий и участков нефтегавани, нефтебункеровочные базы, грузовые районы и площадки, расположенные на самостоятельных территориях, сортировочные площадки для хранения и перегрузки контейнеров, открытые и закрытые склады, складские отсеки, помещения и др., оборудуемые электрической пожарной и охранной сигнализацией.

1.2. Система электрической пожарной сигнализации подразделяется на автономную и централизованную с оборудованием постов местного наблюдения (МН) и централизованного наблюдения (ЦН) военизированной охраны (ВОХР).

1.3. Система электрической охранной сигнализации подразделяется на объектовую и периметральную сигнализацию с оборудованием постов МН и ЦН ВОХР.

1.4. В морских портах и на судоремонтных предприятиях, в которых организована раздельная служба пожарного и стрелкового подразделений отряда ВОХР, следует предусматривать две централизованные системы пожарной и охранной сигнализации и два поста ЦН: в пожарной депо и караульном помещении ВОХР.

При отсутствии на объекте пожарного депо следует предусматривать централизованную систему электрической охранно-пожарной сигнализации с постом ЦН в караульном помещении ВОХР.

1.5. Объекты, на которых организована круглосуточная невоенизированная пожарно-сторожевая охрана (ПСО), оборудуются автономными системами электрической охранно-пожарной сигнализации с постами МН у дежурных по объектам.

1.6. В портах, на судоремонтных предприятиях и на других объектах морского транспорта, где нет подразделений воен изиро-ванной охраны, а также отсутствует сторожевая охрана с круглосуточным дежурством, приемные станции охранно-пожарной сигнализации следует устанавливать в помещениях диспетчерской или другой службы, в которых осуществляется круглосуточное дежурство.

1.7. Проектирование систем электрической охранной сигнализации должно выполняться на основании задания на проектирование (ЗП) или технических требований, прилагаемых к комплексному ЗП, а также материалов обследования.

ЗП составляется заказчиком по формам, приведенным в приложениях I и 2 (рекомендуемых).

1.8. При разработке комплексного проекта строительства или реконструкции объекта необходимость оборудования его электрической пожарной сигнализацией решается в установленном порядке проектной организацией, а существующих объектов -по предписанию местных органов пожарной охраны.

1.9. При определении необходимости оборудования объектов ММФ электрической пожарной и охранной сигнализацией следует руководствоваться:

перечнем производств морских портов и судоремонтных предприятий, их категоричностью по взрывной, взрывопожарной и пожарной опасности, утвержденным ММФ в установленном порядке;

перечнем объектов ММФ, подлежащих оборудованию электрической охранной сигнализацией -приложение 3 (рекомендуемое);

рекомендациями местных органов пожарном охраны.

1.10. Помещения, оборудованные автоматическими установками пожаротушения в соответствии с "Инструкцией по проектированию установок автоматического пожаротушения" СН 75-76, не следует дополнительно оборудовать электрической пожарной сигнализацией. При этом должна обеспечиваться возможность приема на пост ЦН ВОХР пожарной (охранно-пожарной) сигнализации сигнала

о срабатывании установок пожаротушения.

1.11. Для зданий, сооружений и помещений, оборудованных автоматической пожарной сигнализацией, необходимо предусматривать в соответствии со СНиП П-33-75 блокирование сигнализации с системами вентиляции, кондиционирования воздуха и воздушного отопления для автоматического отключения их при срабатывании пожарной сигнализации.

1.12. При проектировании электрической охранной сигнализации следует предусматривать ее техническое взаимодействие с другими средствами, применяемыми для охраны объектов: охранным освещением, телевидением, прямой телефонной связью.

Взаимодействие технических средств охраны объекта определяется заданием на проектирование.

1.13. Проектирование электрической пожарной и охранной сигнализации может осуществляться в составе комплексного проекта на строительство новых, реконструкцию и техническое перевооружение действующих предприятий ММФ в качестве подраздела

"Связь и сигнализация", а также самостоятельным проектом при необходимости оборудования действующих предприятий ШФ только сооружениями электрической сигнализации.

1.14. При проектировании должно применяться оборудование и приборы только промышленного изготовления.

В отдельных случаях, по согласованию с заказчиком, допускается применение нестандартизированного оборудования.

1.15. Проектирование и изготовление нестандартизированного оборудования осуществляется в установленном порядке.

1.16. При проектировании систем пожарной и охранной сигнализации следует руководствоваться ГОСТ 21.603-80, данным руководством, требованиями строительных норм и правил, действующими рекомендациями ВНИКЛО МВД СССР, инструкциями и другими нормативными документами, регламентирующими проектирование, строительство и эксплуатацию.

1.17. Определение терлинов, применяемых в руководстве, приведено в приложении 4 (справочном).

2. ОБЩИЕ ТРЕБОВАНИЯ К ВЫБОРУ ТЕХНИЧЕСКИХ СРЕДСТВ ПОЖАРНОЙ И ОХРАННОЙ СИГНАЛИЗАЦИИ

2.1. Выбор применяемого оборудования и датчиков электрической охранной сигнализации следует производить по номенклатуре оборудования, приведенного в "Рекомендациях по выбору и применению технических средств охранной и охранно-пожарной сигнализации", ВНИИПО, 1978 г. и "Рекомендациях по выбору и тактике применения технических средств охранной сигнализации", ВНИИПО, 1981 г.

2.2. Выбор приемного оборудования и извещателей электрической пожарной сигнализации следует производить по номенклатуре оборудования, приведенной в "Рекомендациях по выбору и применению технических средств пожарной и охранной сигнализации", ВНШП0,1980 г. с учетом номенклатуры заводов-изготовителей.

2.3. Выбор датчиков электрической охранной сигнализации необходимо производить с учетом:

режимности объекта;

режимности отдельных зданий, сооружений (помещений) особенностей их конструкций, а также показателей состояния среды помещений (температура, влажность, взрывоопасность, запыленность, наличие агрессивных газов, паров, движущихся потоков воздуха и т.п.);

специфики технологического процесса; рельефа и климатических условий местности; конструкции и длины периметра ограждения; уровня шумов; радио- и электропомех.

2.4. Выбор пожарных извещателей электрической пожарной сигнализации необходимо производить с учетом:

конструктивных особенностей зданий, сооружений (помещений] и наличия в них пожароопасных материалов;

характера возможного горения пожароопасных материалов в начальной стадии пожара (преимущественное выделение дыма, тепла, световое излучение -пламя и т.д.);

специфики технологического процесса; среды помещений (температура, влажность, взрывоопасность, запыленность, наличие агрессивных газов, паров, движущихся потоков воздуха и т.п.).

2.5. Тип приемного оборудования определяется типом и количеством пожарных извещателей и охранных датчиков, необходимыми видами индикации сигналов тревоги, необходимостью включения дополнительных устройств -табло, мнемосхемы.

2.6. Резерв емкости приемного оборудования, устанавливаемого в помещении постов ЦН ВОХР, должен быть в пределах 10-15%.

2.7. Для обслуживания и ремонта приемного оборудования, пожарных извещателей и датчиков охранной сигнализации следует предусматривать измерительные приборы в соответствии с технической документацией завода-изготовителя. При этом следует учитывать возможность использования одних и тех же приборов для измерения и испытания различных типов аппаратуры, а также приборов, имеющихся на действующем сетевом узле связи объекта или проектируемых в его составе.

2.8. Рекомендуемый перечень измерительных приборов для эксплуатации оборудования и кабельных линий систем электрической пожарной и охранной сигнализации приведен в приложении 5 (рекомендуемом).

2.9. Вводно-коммутационное оборудование должно удовлетворять требованиям ГОСТ 5238-81.

Вводно-коммутационное оборудование должно иметь 20%-ный резерв емкости по отношению к емкости приемного оборудования.

3. ВЫБОР И РАЗМЕЩЕНИЕ ПОЖАРНЫХ ИЗВЕЩАТЕЛЕЙ

3.1. Выбор автоматических и ручных пожарных извещателей в закрытых помещениях следует производить в соответствии с требованиями п.2.4.

Вне помещений и на территории объектов следует предусматривать только ручные пожарные извещатели.

3.2. На объектах ММФ рекомендуется применять следующие виды автоматических извещателей:

телловые максимального действия;

тепловые дифференциального действия;

тепловые максимально-дифференциального действия;

дымовые ионизационного действия;

дымовые фотоэлектрического действия;

световые ультрафиолетового и инфракрасного излучения.

3.3. Автоматические тепловые извещатели максимального действия следует предусматривать в помещениях, где развитие пожара характеризуется повышением температуры окружающей среды.

3.4. Дифференциальше тепловые извещатели следует предусматривать в помещениях, в которых развитие пожара происходит

с резким повышением температуры окружающей среды.

3.5. Дымовые извещатели устанавливаются в помещениях, где возможное загорание сопровождается обильным выделением дыма.

3.6. Автоматические тепловые извещатели следует применять в помещениях высотой до девяти метров.

В помещениях высотой более девяти метров выбор автоматических пожарных извещателей выполняется по согласованию с местными органами пожарной охраны МВД.

3.7. В помещениях с ровными потолками автоматические пожарные извещатели, как правило, устанавливаются равномерно по площади потолка с учетом высоты, объема помещения и технических характеристик извещателей.

3.8. Допускается неравномерная установка извещателей в зоне наиболее вероятного загорания, в местах возможного скопления горячего воздуха и дыма, на пути следования конвективных потоков продуктов горения.

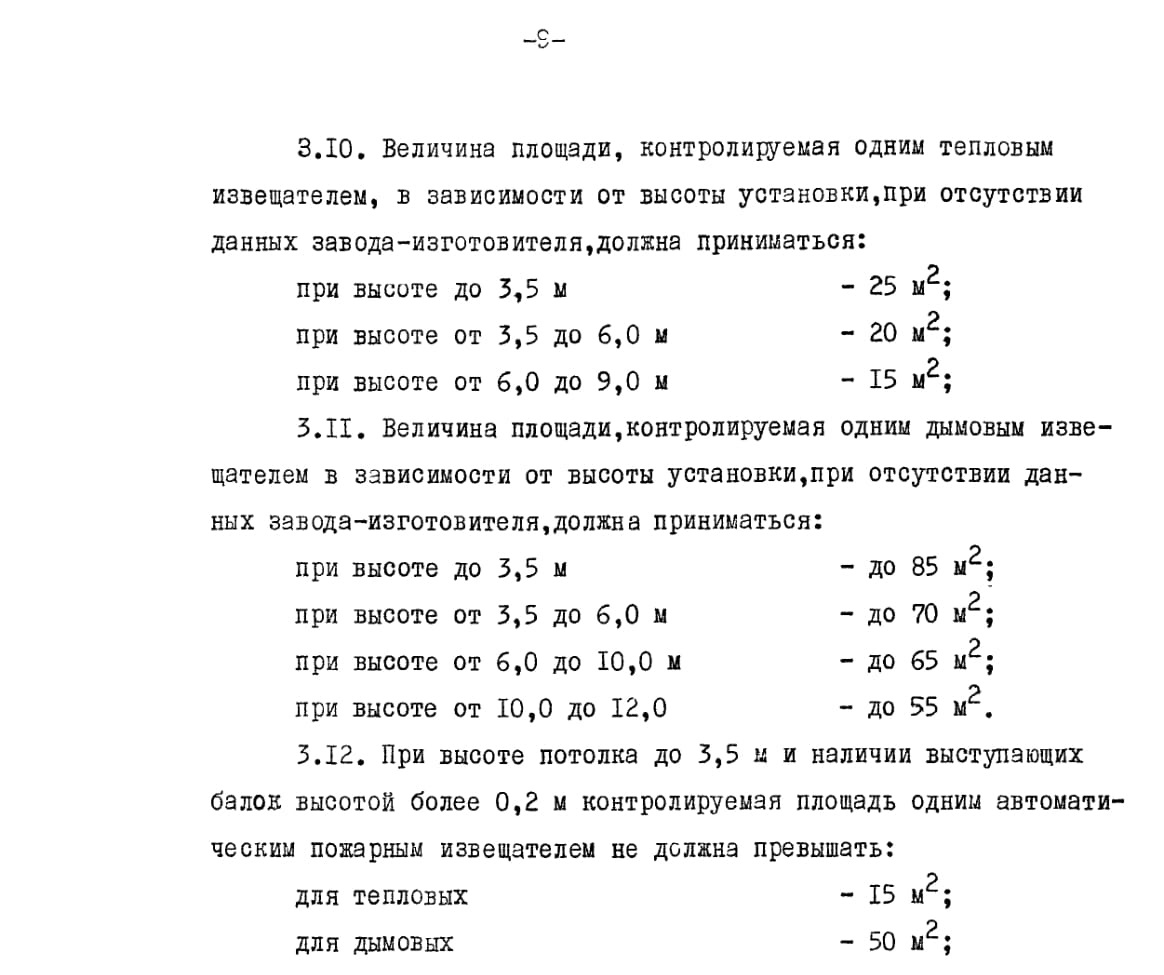

3.9. Технические характеристики извещателей приведены в приложениях б и 7 (справочных).

3.13. Дальность действия световых извещателей - до 20 м. Площадь поверхности,контролируемая извещателем, определяется исходя из расстояния от датчика до контролируемой поверхности и углом обзора по технический условиям.

3.I4-. Расстояние между извещателями устанавливается в зависимости от величины площади, контролируемой одним извещателем. Расстояние извещателя до стены должно быть вдвое меньше, чем расстояние между извещателями.

3.15. На объектах со сложными потолочными в стеклянными перекрытиями, где много световых фонарей, допускается установка извещателей на тросах

Трос с укрепленными в строго определенном положении извещателями должен проходить параллельно плоскости потолочного перекрытия на расстоянии не более 400 мы.

3.16. В помещениях, где имеются высокие стеллажи или штабели различных грузов, верхние края которых отстоят от потолка не более 0,6 м, извещатели необходимо устанавливать в каждом отсеке, образованном штабелями или стеллажами.

3.17. В помещениях, перекрытия которых имеют выступающие более чем на 0,6 м конструкции (балки,прогоны,ребра жесткости железобетонных плит), извещатели необходимо устанавливать в каждом пролете.

3.18. В местах установки ионизационных дымовых извещателей в нормальных условиях скорость воздушных потоков не должна превышать значений, определяемых техническими параметрами извещателей. В местах установки фотоэлектрических дымовых извещателей фоновая освещенность не должна превышать значений, определяемых техническими параметрами извещателей.

3.19. В кабельных тоннелях и узких коридорах с повышенной относительной влажностью и наличием воздушных потоков рекомендуется устанавливать фотоэлектрические дымовые извещатели на расстоянии 15 м друг от друга.

3.20. В одном помещении необходимо устанавливать не менее двух автоматических пожарных извещателей независимо от контролируемой площади.

3.21. Дымовые и фотоэлектрические извещатели допускается устанавливать на стенах помещений или на различных строительных конструкциях.

3.22. При установке пожарных извещателей необходимо предусматривать ответвительные коробки.

по одной коробке в каждом отдельном помещении при условии подключения не более 10 пожарных извещателей;

по одной коробке на каждые 10 пожарных извещателей независимо от их количества в одном помещении.

3.23. Для взрывоопасных помещений требования настоящего руководства распространяются в той мере, в какой они соответствуют специальным правилам ПУЭ-76 (раздел УН), нормативным документам технической документации заводов-изготовителей или организаций -разработчиков рекомендуемого оборудования и изделий.

3.24. В помещениях с взрывоопасными зонами всех классов, где возможно образование взрывоопасных смесей, газов и паров

с воздухом I, П, НА, ИВ категорий, групп взрывоопасных смесей TI-T3 (ПУЭ-76 гл. УП-3-26, УП-3-27) следует применять извещатели во взрывозащищенном исполнении. Вид применяемых извещателей определяется в соответствии с п.3.3-3.6 данного РД.

3.25. В помещениях с взрывоопасными зонами допускается установка тепловых извещателей обычного исполнения, включаемых в шлейф через искробезопасные устройства.

Искробезопасные устройства размещаются вне помещений с взрывоопасными зонами.

3.26. Выбор пожарных извещателей для пыльных помещений высотой больше девяти метров с взрывоопасными зонами (здание вагоноопрокидывателей, пересыпных станций угольных комплексов и пр.) производится индивидуально по согласованию с местными органами пожнадзора.

3.27. Количество извещателей,подключаемых на один луч станции пожарной сигнализации^определяется техническими возможностями приемного оборудования с учетом следующих рекомендаций:

тепловых извещателей нормального исполнения - не более 50;

тепловых извещателей взрывобезопасного исполнения - не более 20;

оконечных и промежуточных устройств, объектовых приемноконтрольных приборов -не более одного.

3.28. Извещатели ручного действия при установке внутри помещений следует размещать в коридорах, проходах на площадках лестничных клеток, около выходных дверей по одному на каждый этаж, в проходах -на расстоянии не более 50 м друг от друга.

3.29. Извещатели ручного действия при установке вне помещений на территории объекта с пожароопасными зонами следует размещать в хорошо заметных местах на расстоянии не более 150 м друг от друга.

3.30. Установку извещателей ручного действия внутри и вне зданий и сооружений производить на стенах на высоте 1,5 м от уровня пола или земли.

3.31. При установке пожарных извещателей ручного действия внутри зданий и сооружений рекомендуется подключать их в конце луча с автоматическими тепловыми извещателями для дублирования работы автоматических извещателей.

3.32. Ручные пожарные извещатели, устанавливаемые на территории объекта, необходимо подключать на самостоятельный луч станции пожарной сигнализации.

4. ВЫБОР ТЕХНИЧЕСКИХ СРЕДСТВ ОХРАНЫ ДЛЯ АВТОНОМНО ОХРАНЯЕМЫХ ОБШТОВ

4.1, На автономно охраняемых объектах необходимо выполнять блокирование:

дверей, окон, складских ворот любой конструкции, калиток в воротах -на открывание;

деревянных элементов строительных конструкций (дверей, перегородок, перекрытий) - на пролом;

остекленных поверхностей дверей, окон, витрин - на разрушение стекла;

подходов к охраняемым предметам (сейфам, шкафам, дверным проемам и пр.).

4.2. Рекомендуется применять для блокировки:

на открывание -электроконтактные, магнитоконтактные или фотоэлектрические датчики;

на пролом -провод изолированный медный сечением 0,2 мм2 ;

на разрушение стекла-электроконтактные, ударные или бесконтактные датчики;

подходов к охраняемым предметам -инфракрасный луч фотоэлектрических устройств или сигнальную емкостную антенну;

объемов закрытых помещений - ультрозвуковые устройства.

4.3. В зданиях и сооружениях, где количество шлейфов блокировки охранной сигнализации не превышает трех, устанавливаются объектовые приемно-контрольные приборы.

4.4. В зданиях и сооружениях, где количество шлейфов блокировки охранной сигнализации больше трех и расстояние до помещения поста ЦН ВОХР более одного километра, устанавливаются концентраторы малой емкости.

4.5. Концентраторы, как правило, устанавливаются в помещениях с круглосуточным дежурством: диспетчерская, пост ВОХР.

4.6. При блокировке помещений в зданиях и сооружениях, где не организовано круглосуточное дежурство, концентратор устанавливается в помещении материально ответственного лица (завскладом, экспедитор и др.) и дверь в это помещение блокируется на открывание.

4.6. Основные технические данные охранных датчиков и устройств приведены в приложениях 8, 9 и II (справочных).

5. ВЫБОР ТЕХНИЧЕСКИХ СРЕДСТВ ПЕРИМЕТРАЛЬНОЙ ОХРАННОЙ СИГНАЛИЗАЦИИ

5.1. Выбор технических средств периметральной охранной сигнализации производится исходя из местных условий, рельефа местности, вида инженерных ограждений и технических возможностей применяемой аппаратуры.

5.2. Периметральная охранная сигнализация может обеспечить:

предупреждение переброски материальных ценностей через

ограждение;

фиксирование подхода к заблокированному участку ограждения;

фиксирование преодоления нарушителем заблокированного участка ограждения.

5.3. В зависимости от вида ограждения усиление охраны периметра объекта осуществляется одним из трех вариантов:

козырьковый вариант блокировки (один рубеж защиты);

наземный вариант блокировки (один рубеж защиты);

одновременное применение козырькового и наземного вариантов блокировки (два рубежа защиты).

5.4. При козырьковом варианте блокируется верхняя часть ограждения с помощью емкостных сигнальных антенн или одного-двух инфракрасных лучей.

5.5. При наземном варианте блокировки защита выполняется с помощью четырех инфракрасных лучей, составляющих вертикальный заградительный барьер.

5.6. При необходимости обнаружения направления движения постороннего лица, преодолевшего периметровое ограждение и первый рубеж защиты, следует применять козырьковый и наземный варианты блокировки.

5.7. Блокировка периметра территории, не имеющей ограждения, выполняется наземным вариантом блокировки.

5.8. Ворота и калитки (проемы), входящие в периметровое ограждение, блокируются на открывание концевыми выключателями, на пересечение - фотоэлектрическими устройствами, на подход и перелазание - емкостными устройствами.

5.9. Здания и сооружения высотой менее пяти метров, входящие в периметр защищаемого объекта, блокируются по козырьковому варианту.

В этих зданиях и сооружениях необходимо также блокировать оконные и дверные проемы, перегородки, легкие стены, входящие в периметр внешнего ограждения.

5.10. Охраняемый периметр разбивается на блок-участки, длина которых может быть до 200 м, с выдачей раздельных сигналов через приемно-контрольные или приемно-усилительные приборы

на приемное оборудование поста ЦН ВОХР.

5.11. Длина блок-участка выбирается исходя из конфигурации ограждения периметра, из рельефа местности и технических требований к размещению устройств периметральной охранной сигнализации.

5.12. Шлейфы блокировки периметрального ограждения или периметра площадки допускается подключать к приемному оборудованию через концентраторы, устанавливаемые в помещениях постов ВОХР районов порта, постов ВОХР территориально выделенных районов и участков порта и СРЗ.

5.13. Контроль блокировки ворот включается в самостоятельный луч приемного оборудования.

5.14. Шлейфы блокировки,приемно-контрольные и приемноусилительные приборы, объектовые приборы и концентраторы подключаются к приемному оборудованию по выделенным двухпроводным

физическим цепям в кабельных линиях ведомственных первичных сетей связи, а при их отсутствии-по самостоятельным кабельным линиям.
