Насосы GRUNDFOS для Вашего дома. Каталог (2017 год) - часть 7

97

Подача

до 34 м

3

/ч

Напор:

до 46 м

Температура перекачиваемой среды

до 40 °С, на короткое время (не более 3 минут) допускается повышение

температуры до 60 °С

Глубина погружения

до 10 м

Класс защиты

IP68

Класс нагревостойкости изоляции

F (155 °C)

SEG AUTO

ADAPT

SEG A

U

TO

AD

AP

T

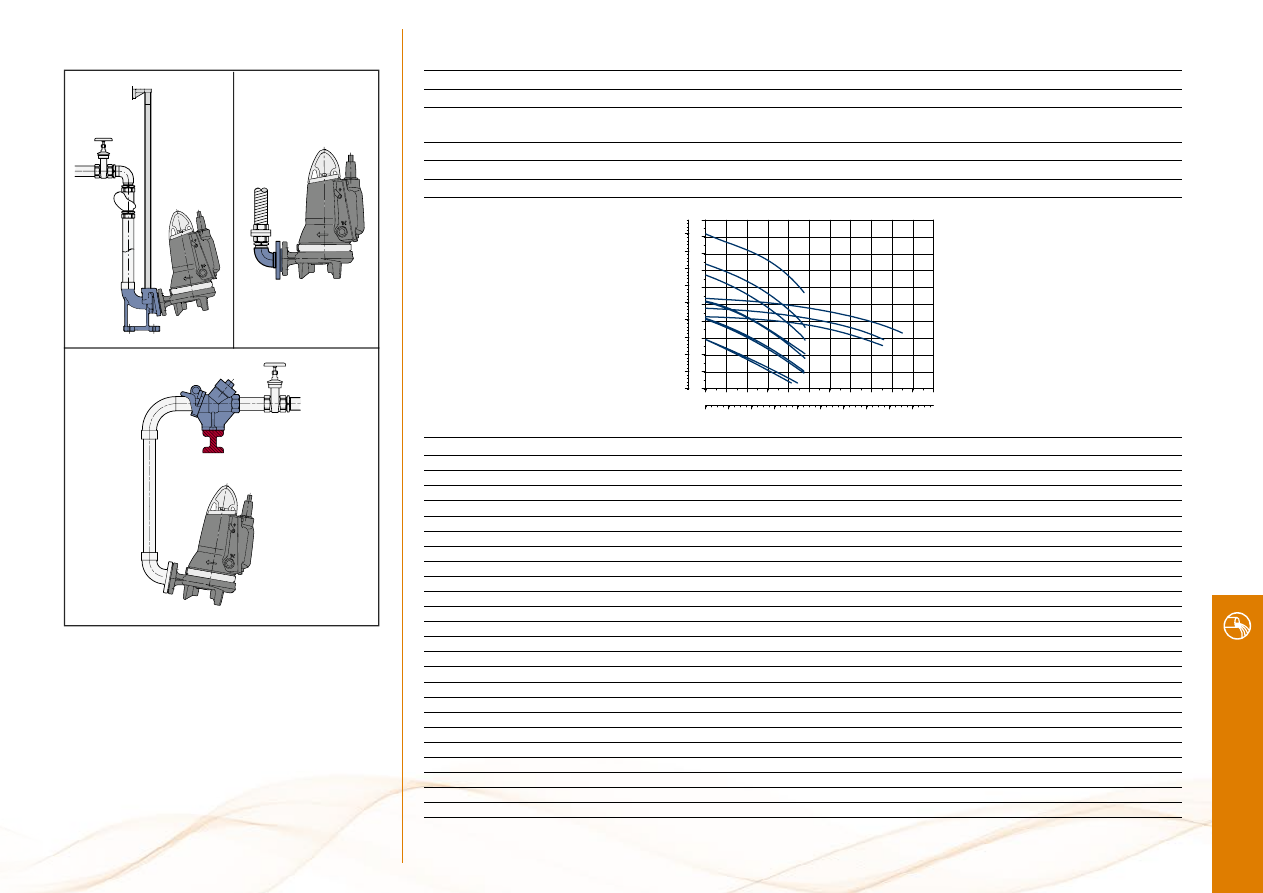

Примеры монтажа

Технические характеристики

Тип насоса

Напряжение

Мощность P

1

/Р

2

, кВт

Номинальный ток I

n

, А

Масса, кг

SEG.40.09.E.2.1.502

1 х 230 В

1,3/0,9

6,0

38

SEG.40.09.E.Ex.2.1.502

1 х 230 В

1,3/0,9

6,0

38

SEG.40.09.E.2.50B

3 х 400-415 В

1,3/0,9

3,0

38

SEG.40.09.E.Ex.2.50B

3 х 400-415 В

1,3/0,9

3,0

38

SEG.40.12.E.2.1.502

1 х 230 В

1,6/1,2

8,0

38

SEG.40.12.E.Ex.2.1.502

1 х 230 В

1,6/1,2

8,0

38

SEG.40.12.E.2.50B

3 х 400-415 В

1,6/1,2

3,0

38

SEG.40.12.E.Ex.2.50B

3 х 400-415 В

1,6/1,2

3,0

38

SEG.40.15.E.2.1.502

1 х 230 В

2,1/1,5

12,0

30

SEG.40.15.E.Ex.2.1.502

1 х 230 В

2,1/1,5

12,0

30

SEG.40.15.E.2.50B

3 х 400-415 В

2,1/1,5

4,0

38

SEG.40.15.E.Ex.2.50B

3 х 400-415 В

2,1/1,5

4,0

38

SEG.40.26.E.2.50B

3 х 400-415 В

3,2/2,6

6,0

57

SEG.40.26.E.Ex.2.50B

3 х 400-415 В

3,2/2,6

6,0

57

SEG.40.31.E.2.50B

3 х 400-415 В

3,7/3,1

7,0

65

SEG.40.31.E.Ex.2.50B

3 х 400-415 В

3,7/3,1

7,0

65

SEG.40.40.E.2.50B

3 х 400-415 В

4,9/4

8,0

65

SEG.40.40.E.Ex.2.50B

3 х 400-415 В

4,9/4

8,0

65

SEG.50.26.E.2.50B

3 х 400-415 В

3,2/2,6

6,0

64

SEG.50.26.E.EX.2.50B

3 х 400-415 В

3,2/2,6

6,0

64

SEG.50.31.E.2.50B

3 х 400-415 В

3,7/3,1

7,0

72

SEG.50.31.E.EX.2.50B

3 х 400-415 В

3,7/3,1

7,0

72

SEG.50.40.E.2.50B

3 х 400-415 В

4,9/4,0

8,0

72

SEG.50.40.E.EX.2.50B

3 х 400-415 В

4,9/4,0

8,0

72

Ех - взрывозащищенное исполнение

Q [м³/ч]

32

0

4

8

12

16

20

24

28

Q [л/с]

9

10

0

40.40.3

40.31.3

40.26.3

50.40.3

50.31.3

50.26.3

40.15.3

40.15.1

40.12.3

40.09.3

40.12.1

40.09.1

1

2

3

5

4

6

7

8

H

[м]

45

40

35

30

25

20

15

10

5

0

p

[кПа]

450

400

350

300

250

200

150

100

50

0

98

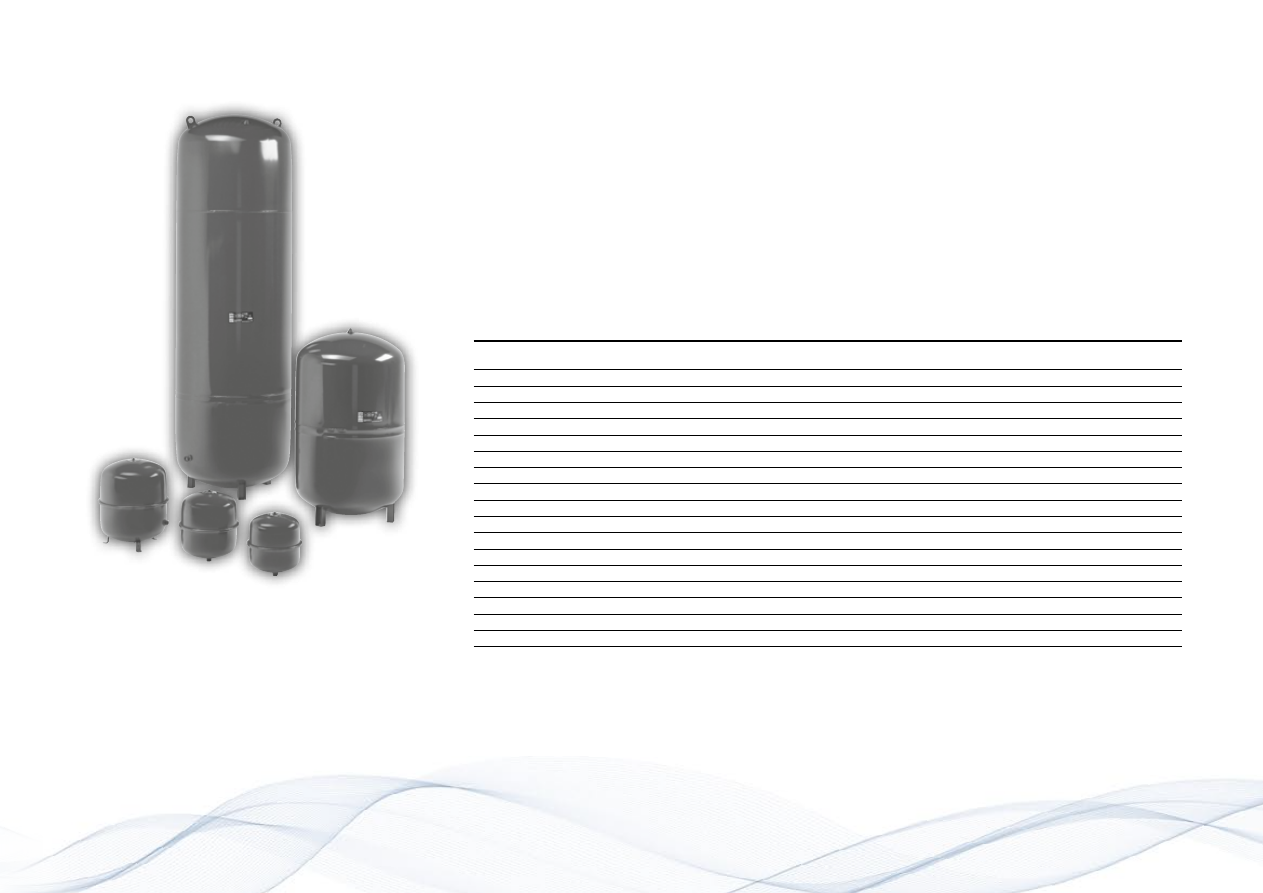

Мембранные напорные баки GТ для систем водоснабжения (вертикальные)

Макс. давление = 10 бар

Тип продукта

Объём, л

Присоединительный

размер

Максимальная

температура, °C

GT-H-8

8

G ¾"

90

GT-H-12

12

G ¾"

90

GT-H-18

18

G ¾"; G 1"

90

GT-H-24

24

G 1"

90

GT-H-35

35

G ¾"; G 1"

90

GT-H-60

60

G 1"

90

GT-H-80

80

G 1"

90

GT-H-100

100

G 1"

90

GT-D-130

130

G 1"

90

GT-D-200

200

G 1 ¼"

90

GT-D-240

240

G 1 ¼"

90

GT-D-300

300

G 1 ¼"

90

GT-D-450

450

G 1 ¼"

90

GT-U-800

800

G 1 ½"

70

GT-U-1000

1000

G 1 ½"

70

GT-U-1500

1500

DN65

70

GT-U-2000

2000

DN65

70

GT-U-3000

3000

DN65

70

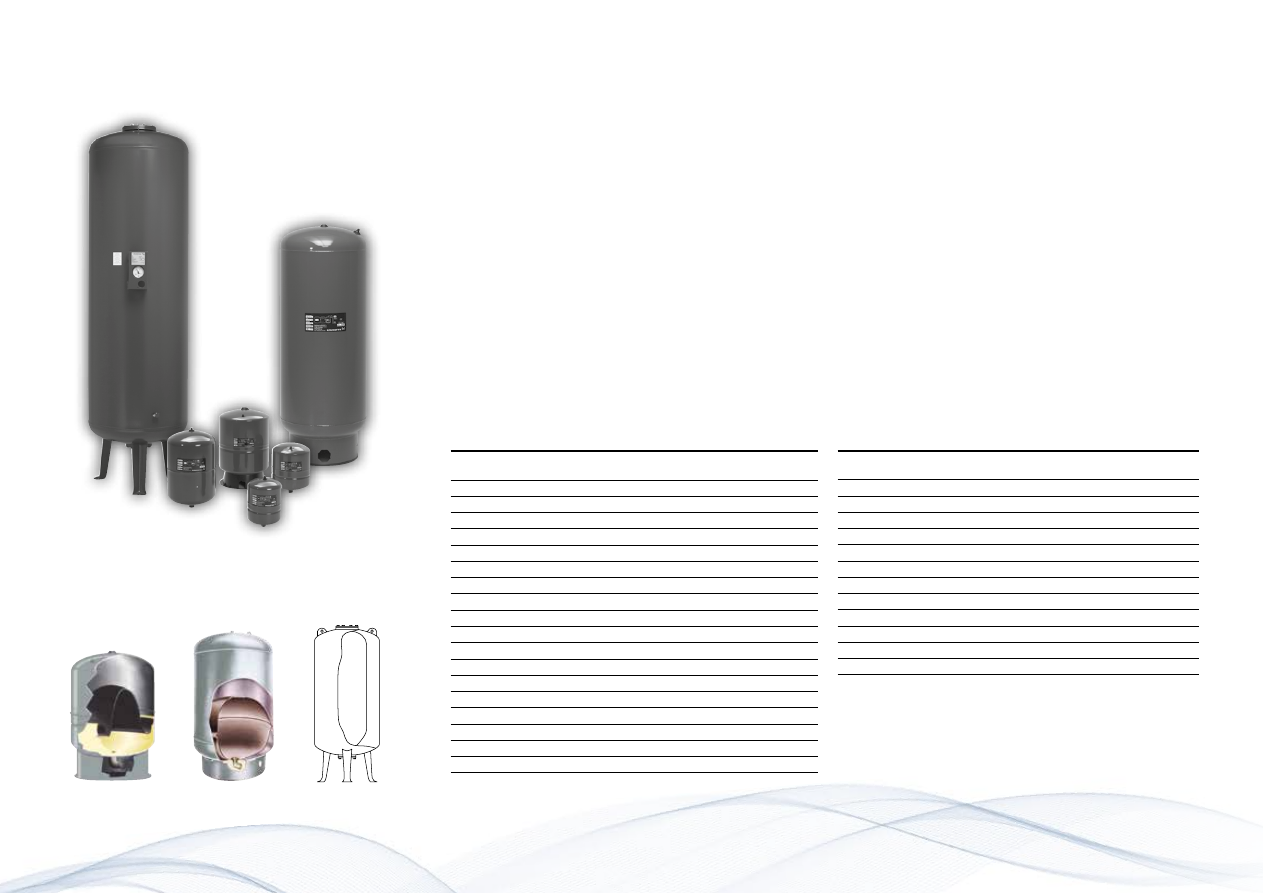

Для использования с питьевой водой идеально подходят мембранные баки GT:

•   Баки GT-H – от 8 до 100 литров.

•   Баки GT-D с двойной мембраной – от 130 до 450 литров.

•   Баки GT-U с мембраной баллонного типа – от 100 до 3000 литров.

ПРЕИМУЩЕСТВА:



►

Баки сертифицированы для питьевой воды.



►

Вода в баке защищена от контакта с металлом благодаря полипропиленовой оболочки.



►

Соединительный патрубок защищён от коррозии благодаря исполнению из нержавеющей стали.



►

Герметичный воздушный ниппель с резиновым уплотнением круглого сечения.



►

Двухкомпонентное полиуретан-эпоксидное наружное покрытие.



►

Каждый бак проходит контроль качества.



►

 Высокая степень защиты от коррозии.

GT-H – одинарная

мембрана

GT-D – двойная

мембрана

GT-U – мембрана

баллонного типа

Технические характеристики

Макс. давление = 16 бар

Тип продукта

Объём, л

Присоединительный

размер

Максимальная

температура, °C

GT-H-12 V

12

G ¾"

90

GT-H-24 V

24

G ¾"; G 1"

90

GT-H-60 V

60

G 1"

90

GT-H-80 V

80

G 1"

90

GT-U-100 V

100

G 1"

70

GT-U-200 V

200

G 1 ¼"

70

GT-U-300 V

300

G 1 ¼"

70

GT-U-400 V

400

G 1 ½"

70

GT-U-500 V

500

G 1 ½"

70

GT-U-600 V

600

G 1 ½"

70

GT-U-800 V

800

G 1 ½"

70

GT-U-1000 V

1000

G 1 ½"

70

99

Мембранные напорные баки GТ-HR для систем отопления

ПРЕИМУЩЕСТВА:



►

 Мембранные напорные баки GT-HR для систем отопления сделаны из материалов, предназначенных

для тяжелых условий эксплуатации.



►

Имеют устойчивое покрытие.



►

 Мембрана из бутадиен-стирольного каучука рассчитана на длительный период использования –

нет необходимости в ее замене в течение всего срока эксплуатации бака (мембрана не меняется).



►

Бак накачен азотом под давлением 1,5 бар.

Тип продукта

Объём, л

Присоединительный

размер

Максимальное

давление, бар

Максимальная

температура, °C

GT-HR 8 V

8

R ¾"

6

90

GT-HR 12 V

12

R ¾"

6

90

GT-HR 18 V

18

R ¾"

6

90

GT-HR 25 V

25

R ¾"

6

90

GT-HR 35 V

35

R ¾"

6

90

GT-HR 50 V

50

R ¾"

6

70

GT-HR 80 V

80

R ¾"

6

90

GT-HR 100 V

100

R 1"

6

90

GT-HR 140 V

140

R 1"

6

90

GT-HR 200 V

200

R 1"

6

90

GT-HR 250 V

250

R 1"

6

90

GT-HR 300 V

300

R 1"

6

90

GT-HR 400 V

400

R 1"

6

90

GT-HR 500 V

500

R 1"

6

90

GT-HR 600 V

600

R 1"

6

90

GT-HR 800 V

800

R 1"

6

90

GT-HR 1000 V

1000

R 1"

6

90

Технические характеристики

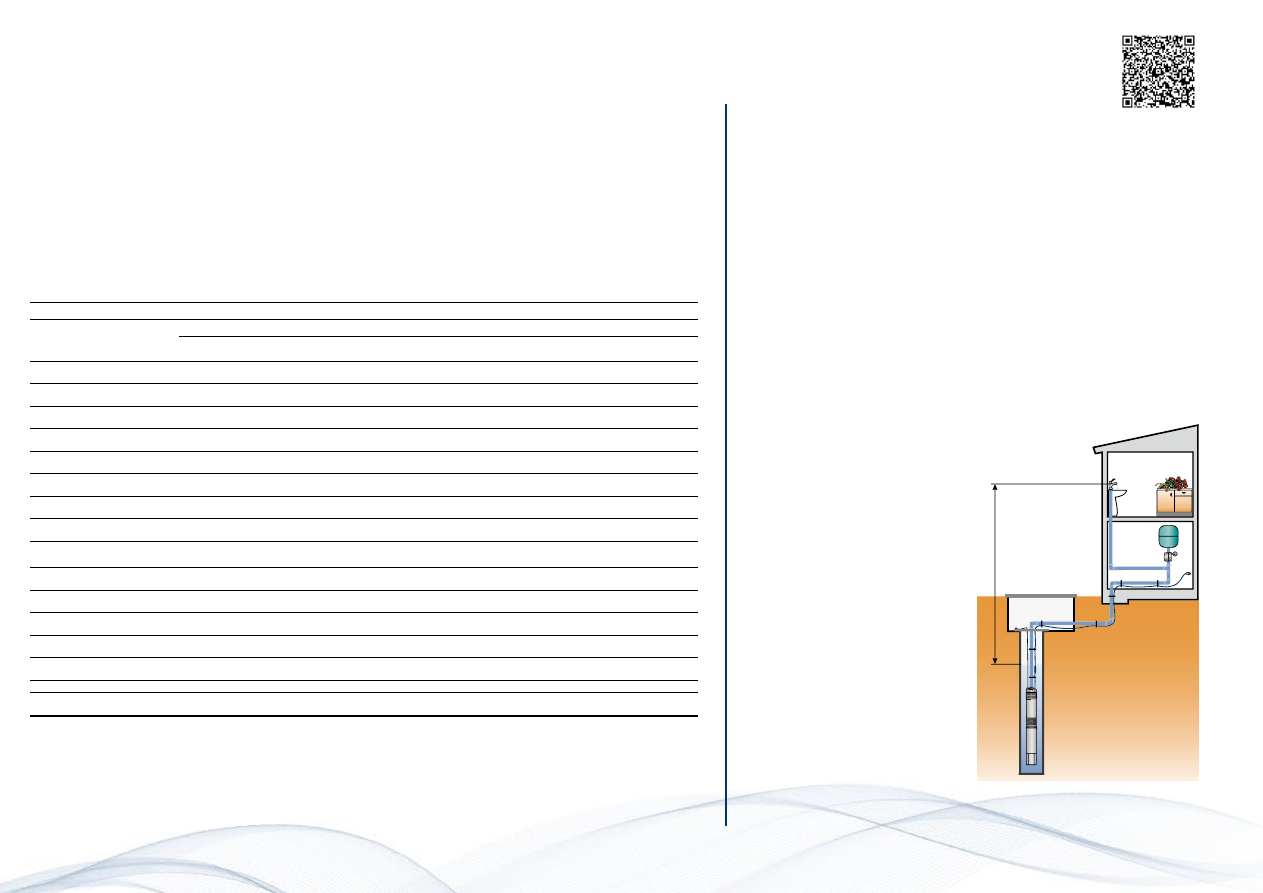

Пример расчета:

Подбор кабеля

Рекомендуется выбирать кабели со следующей максимальной длиной (указана в метрах).

Ниже в таблице приведены значения максимальной длины кабеля для различных

значений поперечного сечения выводов с учетом 5%-го падения напряжения согласно

IEC 3-64, серия HD-384 или правилам, устанавливаемым местными органами.

Выходная мощность

двигателя [кВт] (Р2)

I

1/1



[A]

Максимальная длина [м]

1,5 мм

2

2,5 мм

2

4 мм

2

6 мм

2

0,7

5,2

87

144

231

346

1,15

8,4

54

89

143

214

1,68

11,2

40

67

107

161

1,85

12,3

37

61

98

146

Максимальные длины кабелей

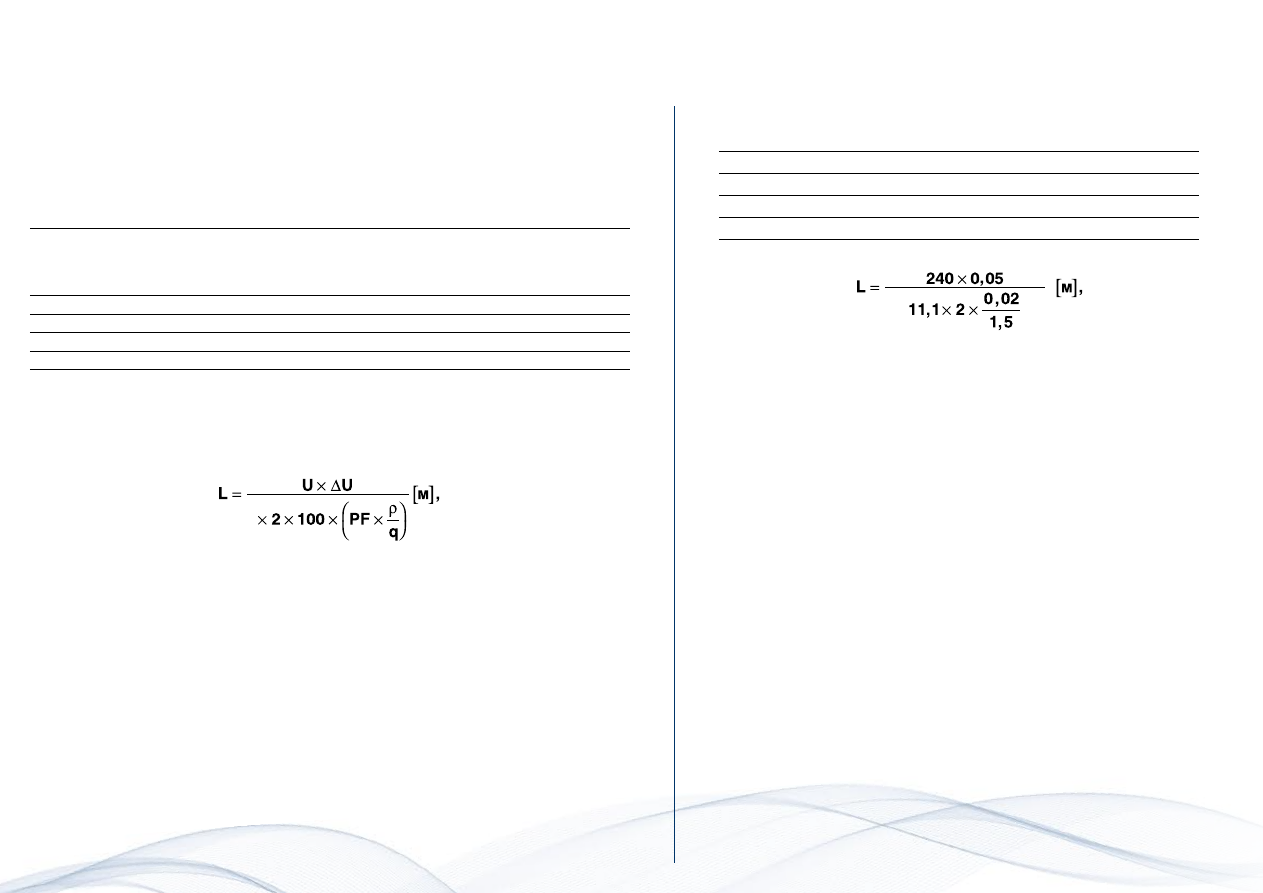

Табличные значения вычислены на основании следующей  формулы:

L  =  длина кабеля [м]
U  =  номинальное напряжение [В]
ΔU  =  падение напряжения [%]
I  =  номинальный ток двигателя [A]
ρ  =  удельное сопротивление: 0,02 [Ом × мм

2

/м]

PF = 1

q  =  площадь поперечного сечения кабеля [мм

2

]

Напряжение питания U

240 В

Падение напряжения ∆U

5%

Ток двигателя I

11,1 A

Площадь поперечного сечения кабеля q

1,5 мм

2

L = 41 м

I

Максимальная длина кабеля однофазного погружного насоса

100

101

Подбор мембранного напорного бака для систем водоснабжения

Чтобы свести до минимума количество повторно-кратковременных включений

насоса в системах водоснабжения и избежать сильных гидроударов в трубопроводах,

следует установить напорный бак.
Для выбора оптимальных параметров напорного гидробака можно воспользоваться

следующей формулой:

V  =  объём напорного гидробака (л)
Q  =  среднее значение расхода (м

3

/ч)

Δp  =   разность между заданными значениями давления включения и отключения

(бар)

P

вкл

 =   минимальное значение давления включения (бар)

n

макс

  =  максимальное число циклов повторно-кратковременных включений в час

k  =   постоянная давления подпора мембранного напорного бака, равная 0,9

Для насосов, оснащенных электродвигателем фирмы GRUNDFOS с регулируемой

частотой вращения, например, для насосов SQE 3", с модулем управления CU 301

k = 0,7.

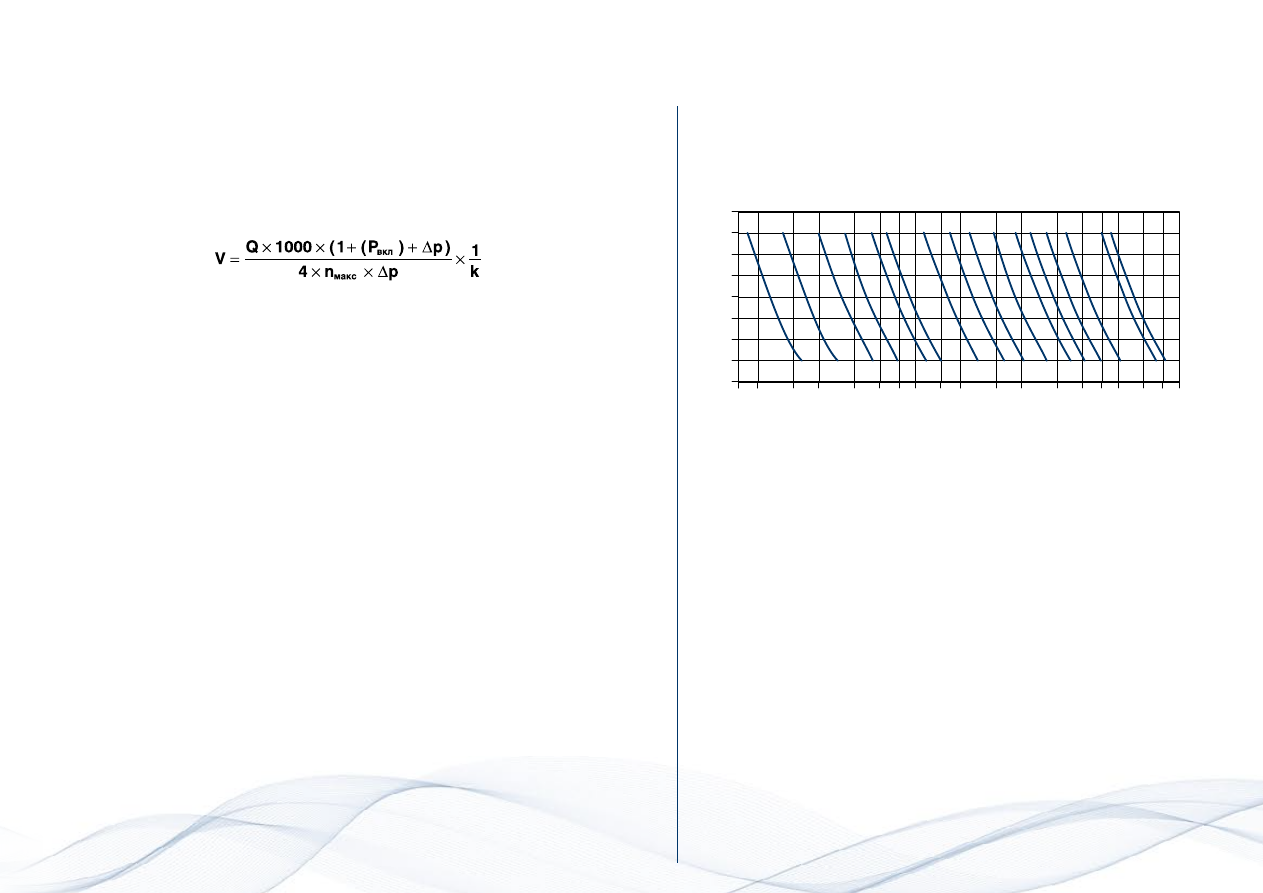

Приведенная ниже диаграмма получена на основе следующих данных:
1. Перепад давления Δp = 1 бар
2. Число циклов повторно-кратковременных включений в час = 20

P

[бар]

Q [м

3

/ч]

4,5

4,0

3,5

3,0
2,5
2,0

1,5

1,0

0,08

8 л 12 л

18 л 24 л 35 л 40 л 60 л 80 л 100 л 130 л 170 л 200 л 240 л300 л 450 л 500 л

0,1

0,15 0,2

0,3 0,4 0,5 0,6 0,8 1

1,5

2

3

4 5 6

8 10 12

Пример расчета:

Выбор насоса определяется объёмной подачей и напором. Уровень объёмной подачи зависит

от числа потребителей, подключенных к гидросистеме.
Для водоснабжения частных домов необходима подача 2–3 м

3

/ч и напор ~ 2 бар.

Напор

:

H[м] = p x10,2 + H1 + H2

p  —   требуемое давление в точке водоразбора (например, в кране), не менее 2 бар
H1  —   разница по высоте между уровнем точки водоразбора и минимальным уровнем воды

в скважине

H2  —  потери напора в трубопроводе и в рукавах (смотрите таблицу)

В ячейке таблицы сверху представлена скорость потока воды в м/с.
Внизу представлены потери напора в метрах на каждый 100 метров прямого участка трубопровода.
Потери напора на трение в коленах, плунжерах, тройниках и обратных клапанах равны потерям напора

на прямом участке трубопровода, указанным в двух последних строках таблицы в метрах. Для определения

потерь напора на трение в приемных клапанах необходимо удвоить значение потери напора в тройниках.

Подбор насосов для систем водоснабжения

Водоснабжение частных домов.



Требуемый расход: 2,4 м

3

/ч

p = 3 бара

H1 = 30 м

H2 = 7,7 м

Трубопровод изготовлен из пластмассовых труб диаметром 25 мм

и длина его 35 м.

Расчеты:

H2 = (табличное значение x длина трубы)

Н2 = 0,22 x35 м = 7,7 м

H [м] = (p x 10,2) + H1 + H2 = 3 x 10,2 + 30 + 7,7 = 68,3 м

В результате получаем:

Q = 2,4 м

3

/ч

H = 68,3 м

Объём воды

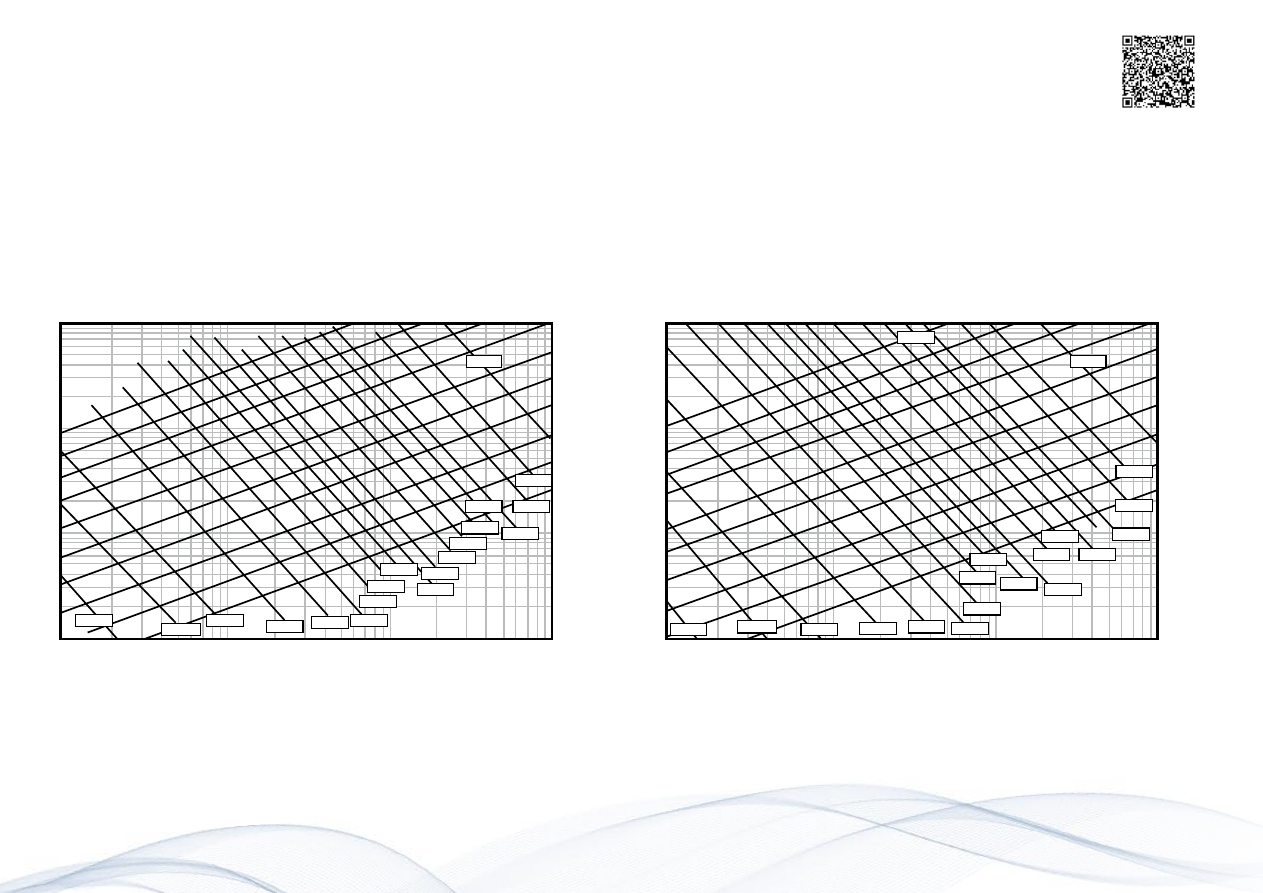

Номинальный ∅ в дюймах и внутренний ∅



в мм

Номинальный ∅ в мм и внутренний ∅



в мм

м

3

/ч

л/мин

л/с

Обычные водопроводные трубы

Полимерные трубы

½"

15,75

¾"

21,25

1"

27,00

ⁱ

¼"

35,75

ⁱ

½"

41,25

25

20.4

32

26.2

40

32.6

50

40.8

0,6

10

0,16

0,855

9,910

0,470

2,407

0,292

0,784

0,49

1,8

0,30

0,66

0,19

0,27

0,12

0,085

0,9

15

0,25

1.282

20,11

0,705

4,862

0,438

1.570

0,249

0,416

0,76

4,0

0,46

1.14

0,3

0,6

0,19

0,18

1,2

20

0,33

1,710

33,53

0,940

8,035

0,584

2,588

0,331

0,677

0,249

0,346

1,0

6,4

0,61

2,2

0,39

0,9

0,25

0,28

1,5

25

0,42

2,138

49,93

1,174

11,91

0,730

3,834

0,415

1,004

0,312

0,510

1,3

10,0

0,78

3,5

0,5

1,4

0,32

0,43

1,8

30

0,50

2,565

69,34

1,409

16,50

0,876

5,277

0,498

1,379

0,374

0,700

1,53

13,0

0,93

4,6

0,6

1,9

0.38

0,57

2,1

35

0,58

2,993

91,54

1,644

21,75

1,022

6,949

0,581

1,811

0,436

0,914

1,77

16,0

1,08

6,0

0,69

2,0

0,44

0,70

2,4

40

0,67

1,879

27,66

1,168

8,820

0,664

2,290

0,499

1,160

2,05

22,0

1,24

7,5

0,80

3,3

0,51

0,93

3.0

50

0,83

2,349

41,40

1,460

13,14

0,830

3,403

0,623

1,719

2,54

37,0

1.54

11,0

0,99

4,8

0.63

1,40

3,6

60

1,00

2,819

57,74

1,751

18,28

0,996

4,718

0,748

2,375

3,06

43,0

1,85

15,0

1,2

6,5

0,76

1,90

4,2

70

1,12

3,288

76,49

2,043

24,18

1,162

6,231

0,873

3,132

3,43

50,0

2,08

18,0

1,34

0,8

0,86

2,50

4,8

80

1,33

2,335

30,87

1,328

7,940

0,997

3,988

2,47

25,0

1,59

10,5

1,02

3,00

5,4

90

1,50

2,627

38,30

1,494

9,828

1,122

4,927

2,78

30.0

1,8

12,0

1,15

3,50

6,0

100

1,67

2,919

46,49

1,660

11,90

1,247

5,972

3,1

39,0

2,0

16,0

1,28

4,6

7,5

125

2,08

3,649

70,41

2,075

17,93

1,558

8,967

3,86

50,0

2,49

24,0

1,59

6,6

Колено 90°

1,0

1,0

1,1

1,2

1,3

Обратные клапаны или

Т-образные соединения

4,0

4,0

4,0

5,0

5,0

H1

102

Быстрый

подбор модели

по расходу

и напору

103

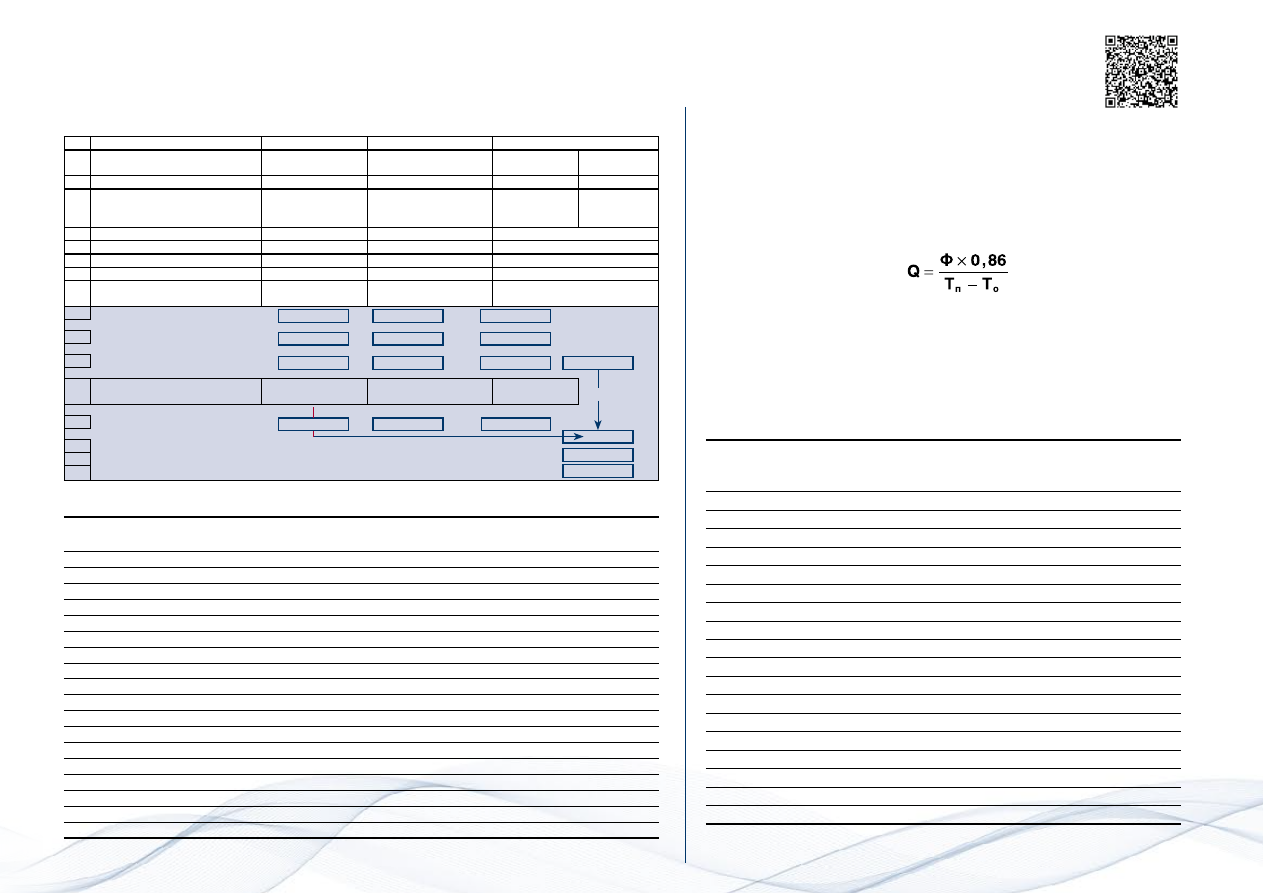

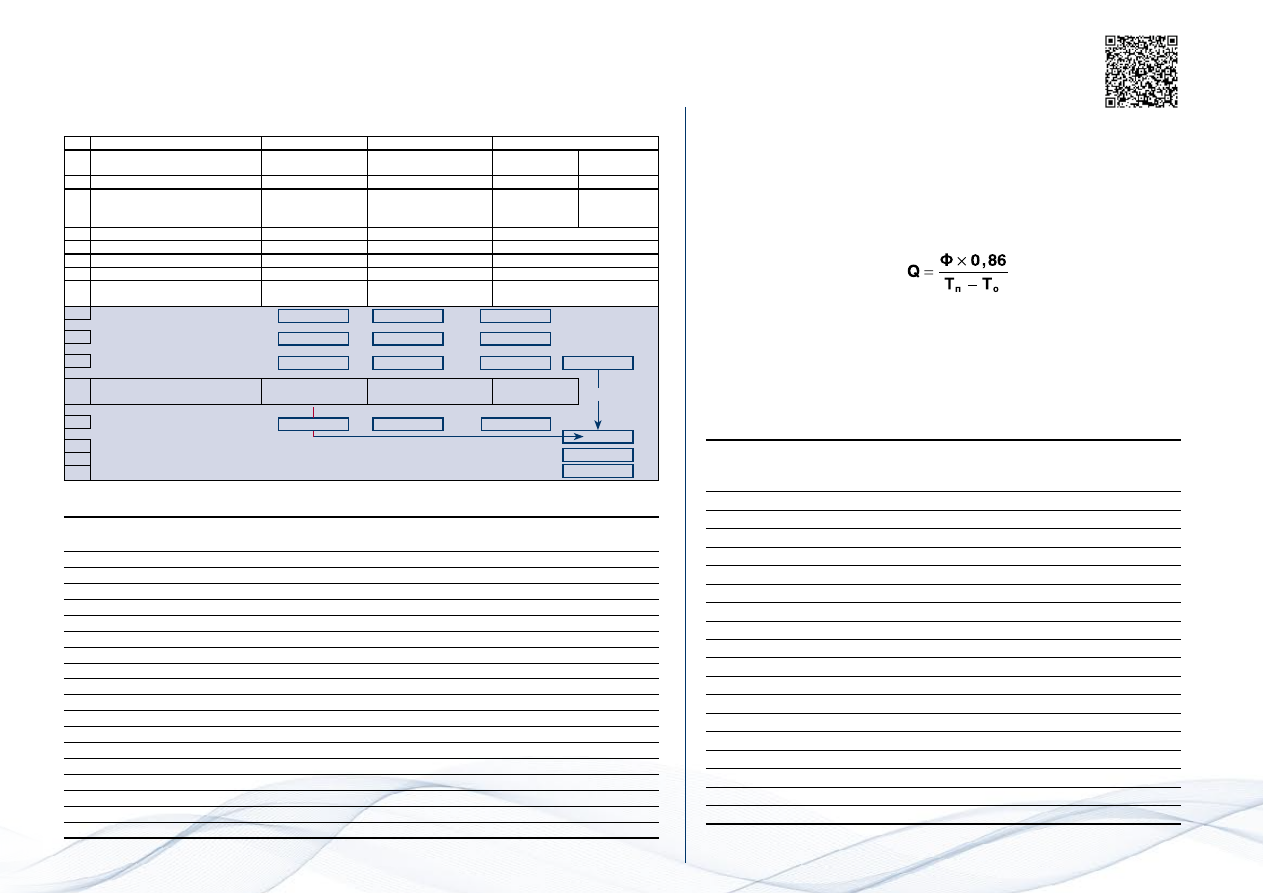

Шаблон расчета необходимого отопления

Подбор насосов для систем отопления

Расчетная тепловая мощность Ф [кВт]

Расчет расхода:

Требуемый расход м

3

/ч

Отапливаемая

площадь [м

2

]

Тепловые потери [Вт•м

2

]

30

40

50

60

70

80

100

60

1,8

2,4

3,0

3,6

4,2

4,8

6,0

70

2,1

2,8

3,5

4,2

4,9

5,6

7,0

80

2,4

3,2

4,0

4,8

5,6

6,4

8,0

90

2,7

3,6

4,5

5,4

6,3

7,2

9,0

100

3,0

4,0

5,0

6,0

7,0

8,0

10,0

120

3,6

4,8

6,0

7,2

8,4

9,6

12,0

140

4,2

5,6

7,0

8,4

9,8

11,2

14,0

160

4,8

6,4

8,0

9,6

11,2

13,8

16,0

180

5,4

7,2

9,0

10,8

12,6

14,4

18,0

200

6,0

8,0

10,0

12.0

14,0

16,0

20,0

220

6,6

8,8

11,0

13,2

15,4

17,6

22,0

240

7,2

9,6

12,0

14,4

16,8

19,2

24,0

260

7,8

10,4

13,0

15,6

18,2

20,8

26,0

280

8,4

11,2

14,0

16,8

18,6

21,4

28,0

300

9,0

12,0

15,0

18,9

21,0

24,0

30,0

320

9,6

12,8

16,0

19,2

22,4

25,6

32,0

340

10,2

13,6

17,0

20,4

23,8

27,2

34,0

360

10,8

14,4

18,0

21,6

25,2

28,8

36,0

Расчетная тепловая

мощность [кВт]

Разница температур ∆T = T

П

 - T

О

 , °C

5

10

15

20

25

30

35

40

5

0,9

0,4

0,3

0,2

0,2

0,1

0,1

0,1

6

1,0

0,5

0,3

0,3

0,2

0,2

0,1

0,1

7

1,2

0,6

0,4

0,3

0,2

0,2

0,2

0,2

8

1,4

0,7

0,5

0,3

0,3

0,2

0,2

0,2

9

1,5

0,8

0,5

0,4

0,3

0,3

0,2

0,2

10

1,7

0,9

0,6

0,4

0,3

0,3

0,2

0,2

12

2,1

1,0

0,7

0,5

0,4

0,3

0,3

0,3

14

2,4

1,2

0,8

0,6

0,5

0,4

0,3

0,3

16

2,8

1,4

0,9

0,7

0,6

0,5

0,4

0,3

18

3,1

1,5

1,0

0,8

0,6

0,5

0,4

0,4

20

3,4

1,7

1,1

0,9

0,7

0,6

0,5

0,4

22

3,8

1,9

1,3

0,9

0,8

0,6

0,5

0,5

24

4,1

2,1

1,4

1,0

0,8

0,7

0,6

0,5

26

4,5

2,2

1,5

1,1

0,9

0,7

0,6

0,6

28

4,8

2,4

1,6

1,2

1,0

0,8

0,7

0,6

30

5.2

2,6

1,7

1,3

1,0

0,9

0,7

0,6

32

5,5

2,8

1,8

1,4

1,1

0,9

0,8

0,7

34

5,8

2,9

1,9

1,5

1,2

1,0

0,8

0,7

Если тепловой пoток Ф известен, то для расчета расхода

необходимо определить температуры в подающем Tп и обратном

Tо трубопроводах. От соотношения этих температур зависит не

только объёмный расход, но и подбор нагревательных приборов

(радиаторов, калориферов и др.) Расход (объёмная подача)

определяется следующей формулой:

Φ =  Расчетная тепловая мощность [кВт]

Коэффицент пересчета кВт в ккал/ч равен 0,86

T

п

= Температура в подающем трубопроводе [°C]

T

o

= Температура в обратном трубопроводе [°C]

Q = Расход [м

3

/ч]

1

Тип здания

Коттедж

Ленточная застройка

Многоквартирный дом

2

Расположение относительно других
зданий

Отдельностоящий

Стандартное

3

Ветра

Сильные

Умеренные

4

Местоположение помещения
(для центрального отопления)

Не отапливаемое
сверху и снизу/1 этаж

Не отапливаемое сверху
и снизу/2 этажа

Не отапливаемое
сверху и снизу/
2 этажа

Не отапливаемое
сверху и снизу/
от 3 до 4 этажей

5

Количество внешних стен

1

2

от 3 до 4

6

Остекление

Одинарное

Двойное

Стеклопакет

7

Площадь остекления

Малая

Средняя

Большая

8

Требуемая температура в помещении

+15 °С

+20 °С

+22 °С

9

Минимальная температура наружного
воздуха

от -18 до -15 °С

от -14 до -12 °С

-10 °С

10

Всего отметок по пунктам 1-9

11

Умножить на

12

Прибавить

13

Изоляция

Не изолированное

помещение

Частично изолированное

помещение

Изолированное

помещение

14

Умножить на

15

Итого

16

Площадь отапливаемого помещения

17

Тепловая потребность

x

x

x

16

11

8

=

=

=

+

+

=

1,3

1,0

0,7

x

Вт/м

2

м

2

Вт

Быстрый

подбор модели

по расходу

и напору

Подбор насосов для систем отопления

Необходимый напор насоса равен гидравлическим потерям в системе отопления.
Рассчитывается в соответствии с номограммами для гидравлического расчета трубопроводов 20 °С и 60 °С

.

Расчет напора:

Номограмма для гидравлического

расчета трубопровода (20

°

С)

Номограмма для гидравлического

расчета трубопровода (60

°

С)

0,01

0,10

1,00

10,00

Расх

од, л/с

1

10

Потеря напора, мм/м

100

1000

16 мм

20 мм

25 мм

32 мм

40 мм

50 мм

63 мм

110 мм

90 мм

75 мм

0,15 м/с

0,1 м/с

0,2 м/с

0,3 м/с

0,4 м/с 0,5 м/с

0,6 м/с

0,7 м/с

0,8 м/с

0,9 м/с

1,0 м/с

1,2 м/с

1,4 м/с

1,6 м/с

1,8 м/с

2,0 м/с

2,5 м/с

3,0 м/с

4,0 м/с

0,01

0,10

1,00

10,00

Расх

од, л/с

1

10

Потеря напора, мм/м

100

1000

16 мм

20 мм

25 мм

32 мм

40 мм

50 мм

110 мм

90 мм

75 мм

63 мм

0,15 м/с

0,1 м/с

0,2 м/с

0,3 м/с

0,4 м/с

0,5 м/с

0,6 м/с

0,7 м/с

0,8 м/с

0,9 м/с

1,0 м/с

1,2 м/с

1,4 м/с

1,6 м/с

1,8 м/с

2,0 м/с

2,5 м/с

3,0 м/с

4,0 м/с

104

Быстрый

подбор модели

по расходу

и напору

105

Сервис за 24 часа

Горячая линия по вопросам сервиса 8 (800) 200-20-21

Предложение действительно

по предъявлению чека и гарантийного

талона в 45 городах:

Программа «Сервис за 24 часа»

Теперь в случае поломки обладателю насоса GRUNDFOS

достаточно позвонить по телефону «горячей линии» –

и неполадки будут устранены в течение 24 часов.
По вопросам гарантийного и сервисного обслуживания

оборудования для частных домов обращайтесь по телефону

«горячей линии» 8-800-200-20-21.
Оператор принимает заявку на сервис и в случае необходимости

организует выезд инженера на объект. Выезд осуществляется

как правило на следующий рабочий день после размещения

заявки. Инженер сервисного центра проведёт диагностику,

определит, является ли случай гарантийным, и оформит

сервисный протокол. Небольшие неполадки будут устранены

непосредственно на месте, а при существенных недостатках

насос будет заменён на новый.
Если случай является гарантийным, все работы проводятся

бесплатно.

Астрахань

Барнаул

Батайск

Белгород

Владивосток

Владимир

Волгоград

Воронеж

Грозный

Екатеринбург

Иваново

Ижевск

Иркутск

Казань

Кемерово

Кострома

Краснодар

Красноярск

Липецк

Минск

Москва и обл.

Н. Новгород

Наб. Челны

Нижневартовск

Новосибирск

Обнинск

Омск

Оренбург

Пенза

Пермь

Ростов-на-Дону

Рязань

Самара

Санкт-Петербург

Севастополь

Смоленск

Сочи

Таганрог

Тула

Тюмень

Улан-Удэ

Уфа

Челябинск

Южно-Сахалинск

Ярославль

Форма сервисного обслуживания различается в зависимости от группы продукта*:
Группа А

 – Выезд специалиста (ALPHA3, ALPHA2, ALPHA2 L, ALPHA1 L, COMFORT, HEATMIX, Hydrojet JP, JP, JPA, JPB,

JPD, KPC, MQ, NS, PF, SB, SBA, SCALA2, SOLOLIFT2, SQ, SQE, SQE pack, UNILIFT (CC, KP), UP, UPA, UPS серии 100);

Группа Б

 – Обслуживание в мастерской (ALPHA SOLAR, CONLIFT1, GP, SPO, UNILIFT AP, UPSD серии 100).

*  Перечень оборудования может быть расширен. Точный список оборудования и перечень городов, в которых работает программа «Сервис за 24 часа»,

уточняйте у оператора call-центра.

Минск

Санкт-Петербург

Ярославль

Нижний Новгород

Пенза

Воронеж

Волгоград

Батайск

Пятигорск
Грозный

Самара

Ростов-на-Дону

Краснодар

Казань

Пермь

Тюмень

Челябинск

Екатеринбург

Омск

Новосибирск

Кемерово

Барнаул

Красноярск

Иркутск

Владивосток

Южно-Сахалинск

Москва

Кострома

GRUNDFOS – насосное оборудование №1 в мире

*

История датского концерна началась в 1945 году. Сегодня GRUNDFOS – 83 собственные компании в 56 странах мира, 15 производственных

площадок, 12 торговых марок и 5 компаний с другим направлением бизнеса. Ежегодно GRUNDFOS выпускает более 16 млн. единиц насосного

оборудования и по данным The Freedonia Group, Inc от 2015 года GRUNDFOS занимает первое место в мире по объёму продаж насосного

оборудования для промышленности, коммерческих и жилых зданий в мире.
В России и Беларуси оборудование GRUNDFOS известно с 1960-х годов: первая поставка в СССР была осуществлена в 1962 году. В 1992 году открывается первое

представительство в России и в 1995 году – в Минске.
В 2005 г. в Московской области был построен завод «ГРУНДФОС Истра», а в 2011 году на торжественном открытии новых линий завода присутствовала почётная делегация

из Дании во главе с Её Величеством Королевой Маргрете II. Производство оснащено самым современным оборудованием и сертифицировано по стандарту менеджмента

качества ISO9001, что позволяет компании предложить рынку высококачественное оборудование, сделанное в России.

На 2019 год GRUNDFOS в России, республиках Беларусь, Казахстан и Армения – это:
• Собственное производство в Подмосковье;
•  31 филиал во всех федеральных округах РФ, а также в республиках Беларусь,

Казахстан и Армения;

•  8 складов – в Москве, Санкт-Петербурге, Самаре, Новосибирске, Екатеринбурге,

Ростове-на-Дону, Алматы и Минске;

•  180 сервисных центров в 92 городах России, республиках Беларусь, Казахстан

и Армения.

*  По объёму продаж центробежных насосов в мире в 2016 году, по данным IHS Markit от 2017 года.

106

107

Мобильные приложения Grundfos

Grundfos GO Install

Приложение GO Install является вашим карманным справочником и помогает легко разобраться в текущих вопросах.

Где бы вы не находились – получайте актуальное описание, пользуйтесь программой подбора и замены насосов,

читайте раздел «Устранение неполадок».

Самые востребованные функции:

•

 Программа замены оборудования

Найдите в списке модель, которую Вы хотели бы заменить – вне зависимости от того, какого она производства,

Grundfos или любого другого бренда – и вы моментально получите результат.

•

 Автономная программа поиска насосного оборудования

Даже не имея подключения к интернету, Вы всегда можете воспользоваться разделом с каталогом насосного

оборудования Grundfos.

В базе данных содержится вся основная информация, характеристики, типоразмеры и многое другое.

•

 Калькулятор для расчета параметров системы

Введите параметры системы для получения автоматического расчета. Этот калькулятор поможет вам производить расчет

гидравлических параметров гораздо быстрее. Выполняя заказы быстрее, Вы всегда на шаг впереди конкурентов.

Grundfos GO Balance

Приложение GO Balance поможет вам пошагово произвести профессиональную гидравлическую балансировку, при этом

на каждом этапе все ваши действия будут легки и понятны – забудьте о целых томах руководств к сложным компьютерам

и измерительно-балансировочным устройствам. Оцените новый уровень работы по обустройству системы отопления.

Обратите внимание, что для использования приложения GO Balance вам необходим беспроводной модуль связи ALPHA Reader.

Самые востребованные функции:

• Введение и сохранение характеристик объекта
• Широкий выбор предустановок (типы помещений, виды отопительных приборов и т.п.)
• Измерение расхода теплоносителя для каждого отдельного элемента
• Удобная и понятная визуализация процесса балансировки (со звуковым сопровождением)
• Гарантированный фактический результат балансировки
• Выгрузка подробного отчета о проведенных работах (прямо из приложения)
• Идеальное сочетание мобильности (насос ALPHA3 + модуль reader) и многократности использования

Скачайте приложение

GO Install

Скачайте приложение

GO Balance

108

Мобильные приложения Grundfos

Скачайте приложение Grundfos GO Remote

Grundfos GO Remote

Попробуйте беспроводное управление насосами и насосными установками, оцените возможность моментального

сбора информации и составления отчетов по эксплуатации с помощью Grundfos GO Remote.

• Отображение эксплуатационных данных.
•  Отображение индикации аварийных сигналов

и предупреждений.

• Настройка режимов работы и управления.
• Настройка установленного значения.
•  Настройка дополнительного функционала.
• Настройка цифровых входов и выходов.

• Настройка аналоговых входов.
• Функция помощи в настройке.
• Настройка работы с несколькими насосами.
•  Создание отчётов о состоянии оборудования

в формате PDF.

•  Отображение соответствующей документации

на оборудование.

Модуль связи MI301

Для подключения оборудования к приложению Grundfos GO Remote используйте модуль связи MI.
MI031 представляет собой отдельный модуль со встроенной инфракрасной и радиосвязью, а так же обладает

встроенной литий-ионной аккумуляторной батареей. MI 301 предназначен для использования совместно

с устройствами на базе Android или iOS с подключением по Bluetooth.

Примечание:

 Передача данных между приложением Grundfos GO Remote и насосом зашифрована, чтобы

предотвратить несанкционированный доступ.

Циркуляционные насосы
• ALPHA3

(не требуется модуль MI)

• MAGNA1
• MAGNA3

Установки повышения давления
• CMBE
• CMBE TWIN
• Hydro Multi-E

Контроллеры
• CU 300
• CU 301

Основные функции приложения

:

Оборудование для частных домов, поддерживаемое приложением Grundfos GO Remote:

Примечание:



доступный функционал зависит от конкретной модели насоса.
