Насосы GRUNDFOS для Вашего дома. Каталог (2017 год) - часть 6

81

LI

FT

AW

Ay

 C

Объём резервуара

около 30 л

Объём воды, при котором включается насос

около 13 л

Масса

3,2 кг

Уровень включения насоса при разных положениях направляющей

250 или 180 мм

Уровень выключения

80 или 50 мм

Соединения

Всасывающий патрубок

3

 x ∅

40 мм, сбоку

1

 x ∅

40/50 мм, сверху

1

 x ∅

3/4" соединение стиральной машины, сбоку

Напорный патрубок

∅

40 мм, сбоку

Вентиляционный патрубок

∅

 25 мм, сверху

В комплект входят:

Накопительная ёмкость LIFTAWAY C, обратный

клапан (типа заслонки), гибкий переходник

с хомутами для крепления при подключении

напорной линии, кронштейн с держателем

поплавкового выключателя, крепежные элементы

для монтажа на полу или на стене, резиновые

ножки. Насос UNILIFT KP с кабелем длиной 10 м

и штекерным электроразъёмом, имеющим

защитный контакт, в комплект поставки LIFTAWAY C

не входит и заказываются отдельно.

340

27

5

405

40/50

20

0

10

0

55

40

40

Пример монтажа

Технические характеристики

82

ОБЛАСТЬ ПРИМЕНЕНИЯ:



►

Удаление загрязненной воды, которая не может удаляться самотеком.



►

 Отведение загрязненной воды из раковин, моек, душа, ванных, стиральных и посудомоечных машин.



►

Отведение загрязненной воды из коллекторных трубопроводов сантехнических помещений.



►

Откачивание воды с пола домовых прачечных или других мест, предназначенных для стирки белья.



►

Использование в качестве дренажного колодца.



►

 Отведение дождевой воды из слива подвальных помещений или стоянок автомобилей.

ПРЕИМУЩЕСТВА:



►

 Возможность регулирования по высоте после установки на месте эксплуатации при использовании

телескопической вставной части.



►

 Универсальное применение благодаря поворотной крышке колодца.



►

 Высокая степень универсализации при подключении из-за наличия 3 всасывающих патрубков.



►

 Низкие затраты на монтаж, так как Вы получаете уже готовый колодец с небольшими габаритами и массой.



►

 Не нужно никаких дополнительных площадей под оборудование, так как колодец монтируется под полом

и выдерживает массу человека.

Страна-изготовитель: Германия
Гарантия 2 года.

Накопительная ёмкость LIFTAWAy B для насосов UNILIFT KP/UNILIFT AP 12.40

* Подробную информацию об услуге «Сервис за 24 часа» смотрите на стр. 105.

83

LI

FT

AW

Ay

 B

⑤

ø42

DN70

310

мин.: 640

макс.: 76

0

ø500

602

400

3 x DN100

58

3

40

0

14

0

140

Пример монтажа

Технические характеристики

Объём резервуара

около 100 л

Соединения

Всасывающий патрубок

3

 x ∅

DN 100, сбоку

1

 x

 сверху

Напорный патрубок

R 1 ¼"

Вентиляционный патрубок

DN 70, сбоку

Масса (без насоса)

14,7 кг

В комплект входят:

Накопительная ёмкость LIFTAWAY B (колодец,

телескопическая вставная часть для регулирования

высоты и крышка колодца с сифоном,

предотвращающим распространение неприятных

запахов), обратный клапан, напорный

трубопровод, приспособления для прокладки

трубопровода сквозь стену и напорный патрубок,

а также гибкий переходник между насосом

и напорным трубопроводом. Насос UNILIFT KP

или AP 12.40 с кабелем длиной 10 м, штекерным

электроразъёмом с защитным контактом

в комплект поставки не входит и должен

заказываться отдельно.

84

Насосная установка CONLIFT1 для удаления конденсата

ОБЛАСТЬ ПРИМЕНЕНИЯ:



►

Насосная установка CONLIFT1 предназначена для откачивания конденсата от:

•   водогрейных котлов, работающих по принципу максимального использования теплоты сгорания топлива;

•  кондиционеров;

•  приборов охлаждения и морозильных камер;

•  влагопоглотителей;

•  испарителей.

ПРЕИМУЩЕСТВА:



►

 Комплектные, готовые к подключению водоподъемные насосные установки со встроенным обратным

клапаном для автоматического удаления конденсата.



►

 Компактные.



►

 Имеют кислотостойкий (от рН 2,5) контейнер для сбора конденсата с полезным объёмом 0,9 л.



►

 Установка снабжена встроенным обратным клапаном, кабелем со штекером (длина кабеля 1,7 м).



►

 Удобство монтажа. Возможно как напольное, так и настенное крепление установки.



►

 Удобство  обслуживания.



►

 Безопасность. В состав установок входит система контроля, дающая возможность использования

дополнительных функций в момент достижения жидкостью в баке уровня срабатывания аварийной

сигнализации.



►

 Функционал установок CONLIFT1 может быть расширен путем комплектации устройством аварийной

сигнализации, дающим возможность использования функции дополнительного запуска насоса.

Страна-изготовитель: Китай
Гарантия 2 года.

CONLIFT1

Принадлежности:

* Подробную информацию об услуге «Сервис за 24 часа» смотрите на стр. 105.

№ Тип продукта

№ продукта

1

CONLIFT1

97936156

2 PCB, модуль сигнализации

97936209

①

②

85

CON

LI

FT

1

CONLIFT1

Расход:

600 л/ч

Напор:

5,5 м

Уровень рН перекачиваемой жидкости

> 2,5

Температура перекачиваемой жидкости:

50 °С (90 °С кратковременно в теч. 5 мин)

Потребляемая мощность:

70 Вт

Номинальный ток:

0,65 А

Напряжение:

1 x 230 В, 50 Гц

Полезный объём контейнера для сбора конденсата:

0,9 л

Напорный патрубок:

8–10 мм

Класс защиты IP24

Внимание! Недопустимо устанавливать установки во взрывоопасных зонах и перекачивать горючие жидкости.

CONLIFT1

CONLIFT1 + PCB

PCB в качестве принадлежности





Варианты комплектации CONLIFT1

 CONLIFT1

0 50 100 150 200 250 300 350 400 450 500 550 600 650

Расход [л/ч]

0.0

0.5

1.0

1.5

2.0

2.5

3.0

3.5

4.0

4.5

5.0

5.5

H

[м]

TM05

1814 36

11

Conlift1

Примеры монтажа

Технические характеристики

86

Канализационные насосные установки MULTILIFT

GRUNDFOS MULTILIFT

 – это малошумная комплектная насосная установка для сбора и

перекачивания сточных вод (в т.ч. с фекалиями), образующихся ниже уровня канализационной

системы или при удаленном расположении от канализационного коллектора. В комплект поставки

входит шкаф управления, бак и все необходимые принадлежности для монтажа.

ПРЕИМУЩЕСТВА:



►

  Высокая производительность и мощные энергоэффективные насосы.



►

Герметичность. Непроницаемость для запахов и отсутствие протечек.



►

Автоматические системы управления.



►

Установки с одним или двумя насосами.



►

Незасоряющаяся проточная часть насоса.



►

Быстрое, чистое обслуживание и высокая надёжность.



►

Новый улучшенный датчик уровня

•   В исполнении MOG, MDG применены насосы с профессиональным

режущим механизмом, который измельчает все стоки и позволяет

откачивать их по тонким трубам до 40 мм в диаметре.

•   Бесконтактное и непрерывное измерение уровня с помощью датчика

давления.

•   Отсутствие подвижных компонентов, таких как поплавки, которые

при засоре бумагой или тканью могут не срабатывать.

•   Непрерывный контроль датчика уровня с помощью шкафа управления.

•   Простое сервисное обслуживание датчика уровня.

•  Работа детектора не чувствительна к загрязнениям.

•  Хорошо зарекомендовал себя при работе со сточными водами.



►

Уникальная конструкция дна резервуара

•   Наклонная конструкция дна, позволяет избежать образования

застойных зон и значительно сокращается частота очистки резервуара.

•  Снижение риска засорения резервуара.

•   Минимальное количество жидкости, остающейся в резервуаре после

отключения насоса.

Страна-изготовитель: Германия
Гарантия 2 года.



►



Бесступенчатая система

соединения с входным

трубопроводом

•   Простота монтажа и

возможность поворота

входной трубы на 360°

•   Уплотнение между трубой

и подводящей системой

с помощью специальной

прокладки

Продукт

Название

продукта

Области применения

MSS/

M/

MOG

Частные дома на одну семью.

Здания, где не требуется

резервный насос

МD/

MDG

Дома на две и более семьи,

небольшие коммерческие

здания, офисы, школы,

рестораны, мини-гостиницы и др.

MLD

Коммерческие здания,

общественные учреждения,

офисы, школы, гостиницы,

больницы, рестораны и др.

MD1/

MDV

Многоквартирные дома,

крупные общественные здания

(больницы, школы и др.),

крупные коммерческие

здания (торговые центры и др.)

и промышленные здания

87

M

U

LTI

LI

FT

* На схеме не указаны.

**  Условия: неравномерный приток, значения не зависят от рабочей точки и действительны только для наивысшего уровня пуска.

*** Рекомендуемые значения для подбора установок с двумя насосами для обеспечения 100% резервирования.

**** В зависимости от рабочей точки при работе одного насоса.

1



Шиберная задвижка

2,5



Клиновая задвижка

3



Обратный шаровый клапан

4



Коллектор, сталь, эпоксидное покрытие, с гибкой муфтой и хомутами

6



Гибкое соединение с хомутами для дополнительных соединений и входов

6а



Задвижка, либо откидной клапан, в зависимости от положения на схеме

7



Ручной мембранный насос

8



Дренажный насос, например GRUNDFOS UNILIFT CC или KP – см. каталог или GPC

9



Обратный клапан для ручного мембранного насоса

10



 Дополнительный ПЭ-резервуар, вкл. соединения, крышки, уплотнения и анкерные

болты

11a



Уплотнение для дополнительного стандартного входа

11b



 Дополнительное манжетное уплотнение для нижнего входного соединения

с резервуаром, насадка для сверления, центральное сверло и оправка

11c



Поворотный диск входного патрубка с муфтой

11d



Муфта для дополнительного входа

12



Фланцевая муфта, чугун, для ПВХ трубы, с манжетным уплотнением

13



Патрубок с фланцем, чугун, с гибким соединением и хомутами

14



Монтажный комплект (оцинкованные болты, гайки, прокладка)

15



Аккумуляторная батарея с со штекером для LC221

15а*



Кабель штекера батареи для LC 220, для использования с обычной батареей

16*



Проблесковый маячок

17*



Звуковой сигнал

18



Поплавковый выключатель SAS

19*



Внешний сетевой переключатель для силового кабеля

20, 21

  Трубная обвязка

Тип установки

Максимальная производительность

установки****

Макс.

полезный

объём

резервуара

[л]

Макс. объём водоотведения**

[л/ч] = макс. приток

DN 40

[л/с]

DN 80

[л/с]

DN 100

[л/с]

1 насос*** с 2 работающими

насосами

MULTILIFT MSS

–

3,5–8

5,6–8

28

1.680

–

MULTILIFT M

–

3,5–16

5,6–16

62

3.720

–

MULTILIFT MOG

0,5–4,5

–

–

50

3.000

–

MULTILIFT MD

–

3,5–16

5,6–16

86

5.160

10.320

MULTILIFT MLD

–

3,5–16

5,6–16

190

11.400

22.800

MULTILIFT MDG

0,5–4,5

–

–

50

3.000

6.000

MULTILIFT MD1/MDV

–

3,5–18

5,6–28

240–720

14.400

28.800

Standard socket

of inlet DN150

11 b

70

0

450

11 a

2

12

14

14

13

(DN150)

11 b

11 a

2

12

14

14

70

0

45

0

13

15

15

15

15

15

5

8

11d

11

1

2

7

6

5

8

18

18

11d

11

1

2

7

9

5

8

Литой корпус ПВХ DN150 ~90°

или вертикально

Двойная

муфта 6b или

ПВХ 150

2

7

1

5

8

6a

10

11a

2

4

6 или 6a

9

7

8

11d

11

11c

1

7

Задвижка на входе,

чугун DN150

Низкий уровень

входа MULTILIFT MD1/

MDV

Чугунные задвижки между

сборными резервуарами и

насосами SE /SL в MULTILIFT MD1/

MDV.

Для размеров DN80 или DN100, см.

чертежи на предыдущих страницах

14

6

11c

14

MOG 20

MDG 21

6

14

6 * 14

3

1

18

18

18

Стандартный вход

впуска DN150

(DN150)

MULTILIFT MSS

MULTILIFT MOG/MDG

MULTILIFT M/MD

MULTILIFT MLD

MULTILIFT MD1/MDV

5

6

9

9

9

88

1

7

0

1

7

0

1

7

0

1

7

0

MULTILIFT MD

MULTILIFT MLD

MULTILIFT MDG

MULTILIFT MSS

MULTILIFT M

MULTILIFT MOG

76

0

38

4

10

02

12

8

80

0

13

5

55

1

44

5

25

0

11

5

72

2

71

2

31

5

31

5

25

0

18

0

18

0

46

0

37

3

34

0

25

0

11

5

52

2

51

0

19

0

19

0

31

5

67

0

48

2

48

2

25

0

25

0

25

0

17

0

17

0

17

0

11

5

55

1

33

9

11

5

25

0

25

0

25

0

36

6

55

1

44

5

25

0

12

0

72

2

86

8

72

.5

72

.5

72

.5

31

5

25

0

17

0

11

5

25

0

72

.5

13

5

55

1

44

5

25

0

11

5

72

2

71

2

44

5

25

0

12

0

74

0

58

0

Напорный патрубок,

внутреннее подключение - ∅110

Мембранный насос

DN50 / ∅50

Вход DN100 / ∅110

Вход DN100 / ∅110

Вход DN100 / ∅110

Отвод воздуха DN50 / ∅50

Вход DN50 / ∅50

Вход DN50 / ∅50

Напорный патрубок,

внутреннее подключение - ∅110

Вход DN100 / ∅110

Вход DN150 / ∅160

Вход DN100 / ∅110

Мембранный насос

DN50 / ∅50

Отвод воздуха DN70 / ∅75

Вход DN50 / ∅50

Впуск

DN50 / ∅50

Впуск

DN50 / ∅50

Подключение напорного патрубка

Rp 1 1/4 (DN32)

Вход DN100 / ∅110

Вход DN50 / ∅50

Вход DN150 / ∅160

Вход DN100 / ∅110

Мембранный насос

DN50 / ∅50

Отвод воздуха DN70 / ∅75

Вход DN50 / ∅50

Вход DN100 / ∅110

Вход DN150 / ∅60

Вход DN100 / ∅110

Отвод воздуха DN70 / ∅75

Отвод воздуха

DN50 / ∅50

Мембранный насос

DN50 / ∅50

Напорный патрубок,

внутреннее подключение - ∅110

Вход DN50 / ∅50

Вход DN150 / ∅160

Отвод воздуха DN50 / ∅50

Мембранный насос

DN50 / ∅50

Напорный патрубок,

внутреннее подключение - ∅110

Подключение напорного патрубка

Rp 1 1/4 (DN32)

Вход DN100 / ∅110

Вход DN150 / ∅160

Вход DN100 / ∅110

Мембранный насос

DN50 / ∅50

Отвод воздуха DN70 / ∅75

Вход DN50 / ∅50

Вход DN50 / ∅50

Канализационные насосные установки MULTILIFT

89

M

U

LTI

LI

FT

cting piece for

d. Inlet DN100

uter-Ø110mm)

Connecting piece for

ventilation DN70mm

(outer-Ø75mm)

1679

2573

Connecting piece for

diaphragm pump DN40mm

(outer-Ø48mm)

Connecting piece for

diaphragm pump DN32mm

(outer-Ø42mm)

Separate tank to extend

pumpvolume (accessory)

85

0

70

0

Socket for Inlet DN150
(inner-Ø160mm)

200

12

0

50

420

200

A

C

Installation possibilities:

1. cast iron gate

valve

2. PVC gate valve

(accessory)

Accessory

B

37

1.)

2.)

820

D

E

820

780

45

0

2.)

MULTILIFT MD1/MDV – насосные установки
с двумя насосами и одним резервуаром

78

0

820

45

0

MULTILIFT MD1 – насосные установки
с двумя насосами и двумя резервуарами

2573

16

79

Варианты монтажа:

1.

Чугунная

задвижка

2.

Задвижка из ПВХ

(принадлежность)

37

20

0

85

0

70

0

12

0

50

420

820

200

1.)

E

A

B

D

C

Соединительная муфта

для доп. входа DN100

(внешн. - ∅ 110 мм)

Соединительная муфта

для отвода воздуха DN70

(внешн. - ∅ 75 мм)

Разъем для входа DN150

(внутр. - ∅ 160 мм)

принадлежность

Соединительная муфта для

мембранного насоса DN40

(внешн. - ∅ 48 мм)

Соединительная муфта для

мембранного насоса DN32

(внешн. - ∅ 42 мм)

Отдельный резервуар

для увеличения объема

(дополнительное

устройство)

MULTILIFT MD1/MDV – насосные установки
с двумя насосами и одним резервуаром

MULTILIFT MD1 – насосные установки с двумя
насосами и двумя резервуарами

1.)

2.)

D

B

A

200

420

820

17

0

70

0

85

0

45

0

16

79

78

0

820

45

0

2573

50

C

200

Варианты:

1.  Чугунная задвижка

2.  Задвижка из ПВХ

(принадлежность)

E

дополнительный

резервуар для

увеличения

объема

(принадлежность)

соединительная муфта для

отвода воздуха DN32

 (внешн. - ∅ 42 мм)

соединительная муфта

для отвода воздуха DN40



(внешн. - ∅ 48 мм)

Муфта для входа DN150

(внутр. - ∅ 160 мм)

принадлежность

отвода воздуха DN70 (внешн. - ∅ 75 мм)



доп. входа DN100

(внешн. - ∅ 110 мм)

C насосами SE

C насосами SL

Размеры MD1/MDV

MULTILIFT

P

1

[кВт]

Размеры [мм]

A

1

A

2

B

C

D

E

MDV65.80.22./30.2

2,8-3,8

1800

1890

726

447

DN80

DN80

MDV65.80.40.2

4,8

1870

1950

791

476

MDV.80.80.60.-75.2

8,9

1895

1975

816

476

DN100

MD1.80.80.15-22.4

2,1-2,9

1910

1980

723

472

MD1.80.80.30.-55.4

3,7-6,5

2005

2080

820

519

MD1.80.80.75.4

9

2060

2135

876

528

MD1.80.100.15-22.4

2,1-2,9

1910

1980

723

472

DN100

MD1.80.100.30.-55.4

3,7-6,5

2060

2135

820

519

MD1.80.100.75.4

9

2060

2135

876

528

1

 – чугунная задвижка;

2

 – задвижка из ПВХ

Размеры MD1/MDV

MULTILIFT

P

1

[кВт]

Размеры [мм]

A

1

A

2

B

C

D

E

MDV65.80.22./30.2

2,8-3,8

1605

1685

535

447

DN80

DN80

MDV65.80.40.2

4,8

1690

1770

620

476

MDV.80.80.60.-75.2

7,1-8,9

1695

1775

625

476

DN100

MD1.80.80.15-22.4

2,1-2,9

1625

1705

555

472

MD1.80.80.30.-55.4

3,7-6,5

1655

1735

585

519

MD1.80.80.75.4

9

2060

1850

705

528

MD1.80.100.15-22.4

2,1-2,9

1775

1705

555

472

DN100

MD1.80.100.30.-55.4

3,7-6,5

1655

1735

585

519

MD1.80.100.75.4

9

1775

1850

705

528

1

 – чугунная задвижка;

2

 – задвижка из ПВХ

90

При установке насоса

на автоматической *

трубной муфте трубы,

арматура и

направляющие

изготавливаются из

нержавеющей стали

Предусмотрена

установка

поплавковых

датчиков

с возможностью

отключения

по уровню

Имеется место

для заземления.

Расширение в

нижней части

предохраняет

колодец от

всплытия.

Дно конической

формы предот-

вращает скоп-

ление осадка.

Входные

отверстия

делаются по

месту с помощью

специальной

насадки на дрель

Коррозийно-

стойкие трубы

и арматура из

нержавеющей

стали или

РЕ/РР

На дне колодца

предусмотрено

крепление для

фиксации системы

автоматической

трубной муфты

Монолитный колодец,

сделаный из поли-

этилена, полностью

готов к установке.

Светло-серый цвет

обеспечивает

визуальный осмотр

станции

Все станции поставляются с полиэтиле-

новой крышкой со специальным

запорным механизмом.

Комплектные канализационные станции

с резервуаром из полиэтилена PS.R, PS.M.R высотой до 3000 мм

Комплектные канализационные станции PS.R,

PS.M.R применяются для сбора и перекачивания

дренажных, хозяйственно-бытовых и ливневых

сточных вод.

Тип насосов зависит от перекачиваемой жидкости.

ПРЕИМУЩЕСТВА:

Универсальность

Врезка подводящего трубопровода «по месту» на

площадке в соответствии с требованием заказчика.

Коррозионно-стойкие материалы

Станция полностью выполнена из коррозионно-

стойких материалов. Уникальная конструкция

и подбор материалов делают станцию очень

удобной в обслуживании.

Прочная конструкция

Рельеф стенок колодца делает конструкцию

колодца жёсткой и прочной. Расширение в нижней

части предохраняет колодец от всплытия.

Конструкция

Конструкция нижней части колодца препятствует

скоплению осадка.

Комплектация*

1.  Монолитный полиэтиленовый резервуар с

крышкой, трубопроводами, запорной арматурой,

принадлежностями для монтажа насосов.

2. Насосы (1 или 2 шт.) – заказываются дополнительно.

3. Принадлежности.

*  Шкаф управления, центральное сверло и насадка для сверления

в состав насосной станции не входят и заказываются как отдельные

позиции.

91

PS

.R,

 P

S.M.R

∅ 400

Глубина колодца: 1500 мм, 2000 мм, 2500 мм, 3000 мм

∅ 600

∅ 800

∅ 1000

A

B
C

D

H

G

F

E

Стандартные исполнения

Размеры

Описание

∅ 400

∅ 600

∅ 800

∅ 1000

А

400

694

894

1094

В

400

640

840

1040

С

469

664

664

664

D

400

590

590

590

Е (резервуар 1500...3000 мм)

1000

1000

1000

1000

F

2000

2000

1500

1500

2500

2000

2000

3000

2500

2500

G

390

690

690

690

Н

528

820

1020

1220

I**

40 мм

R2/50 мм

R2/50 мм

R2/50 мм*

Допуски для материала РЕ составляют 3%
* Для насосов DP (2,6 кВт), SL1 и SLV величина составляет R 2 ½"
** Выходное отверстие труб из нержавеющей стали R 2", в мм для РЕ труб

92

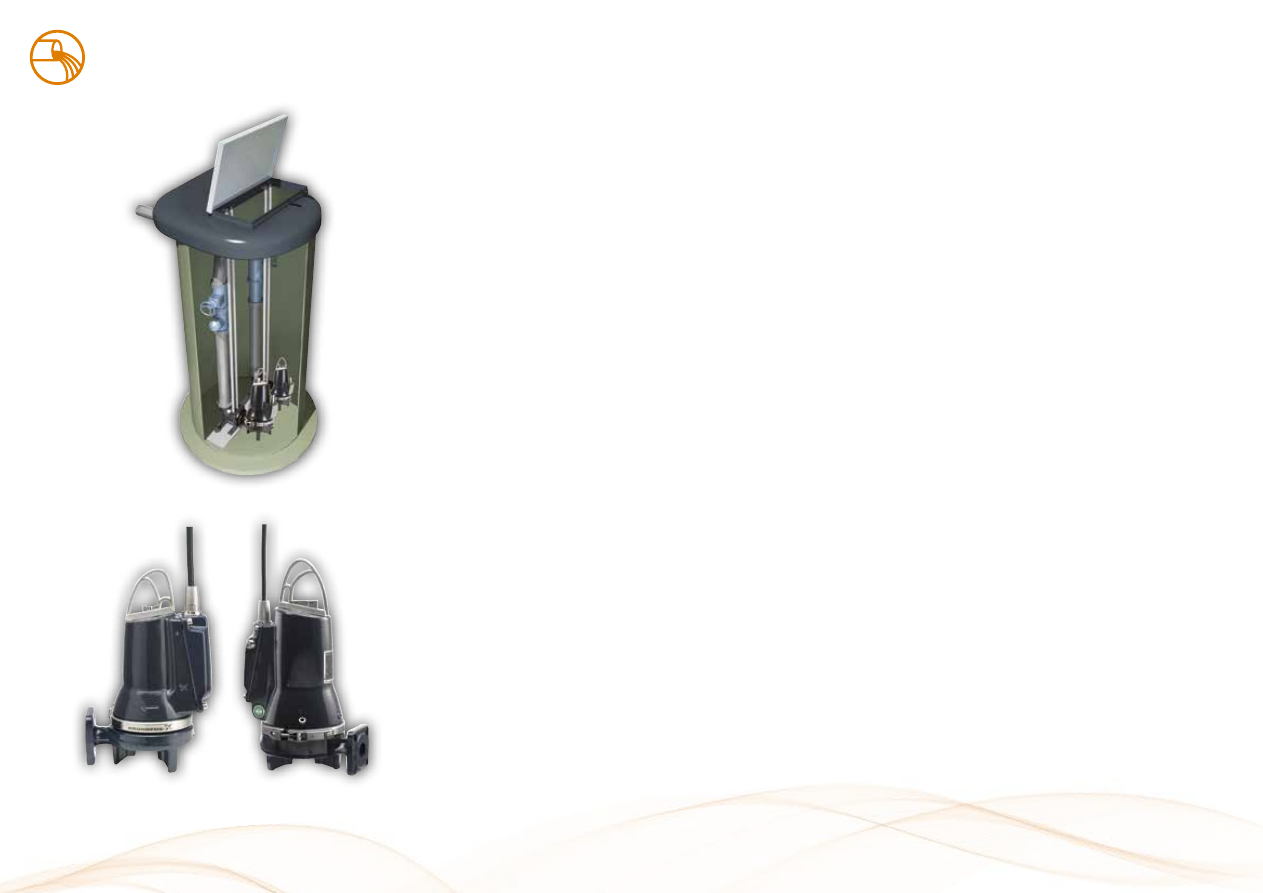

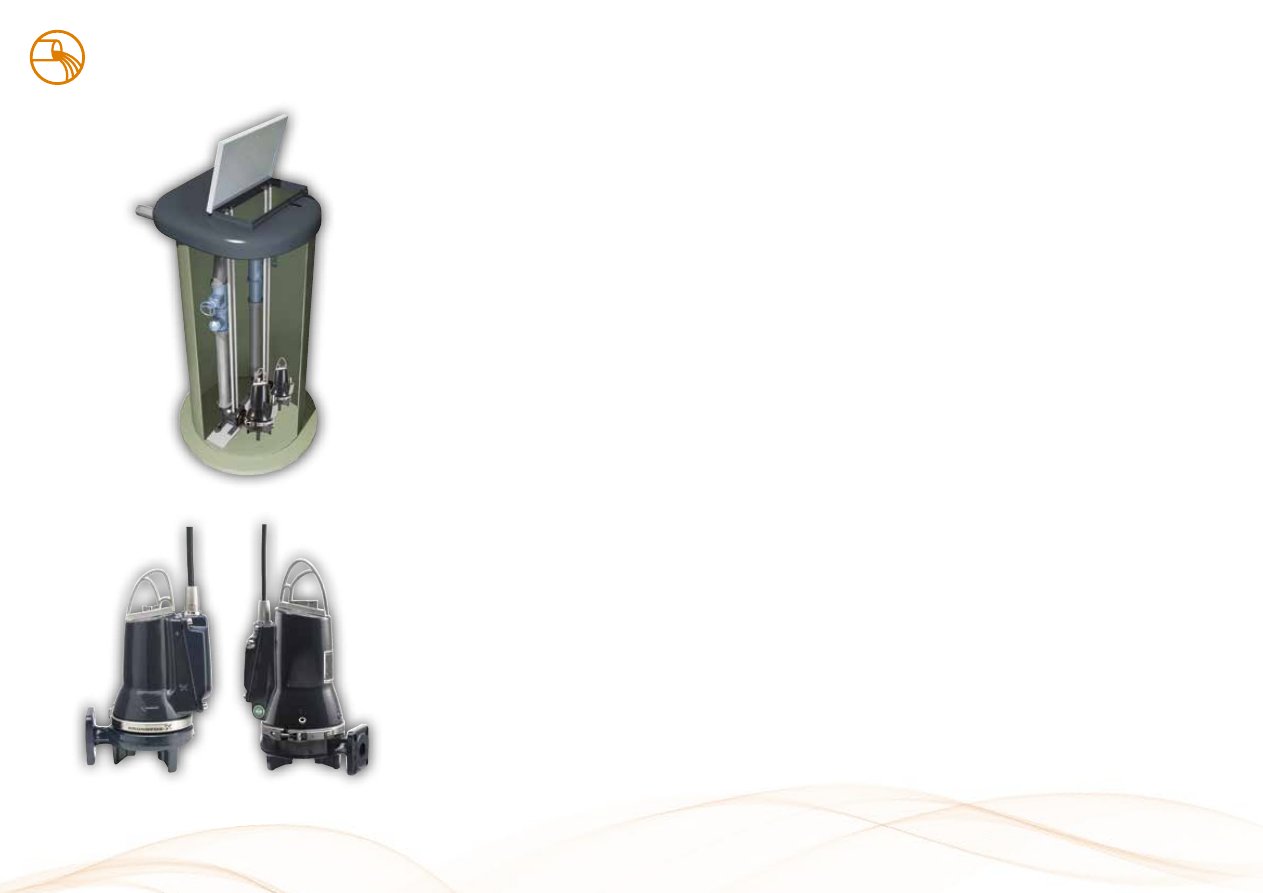

Комплектные канализационные станции PS.G, PS.M.G

с резервуаром из стеклопластика на базе насосов SEG AUTO

ADAPT

ОБЛАСТЬ ПРИМЕНЕНИЯ:



►

Отведение сточных вод от объектов, удаленных от центральной системы канализации:
•   коттеджи/коттеджные  посёлки;

•  малонаселенные районы;

•  частные гостиницы/дома отдыха;

•  рестораны/бары;

•  автозаправки.

КОРПУС PS.G, PS.M.G



►

 Корпус комплектной насосной станции Grundfos производства Финляндии изготовлен из армированного

стеклопластика, обладающего высокой надёжностью и безопасностью.

КАНАЛИЗАЦИОННЫЕ НАСОСЫ GRUNDFOS SEG AUTO

ADAPT



►

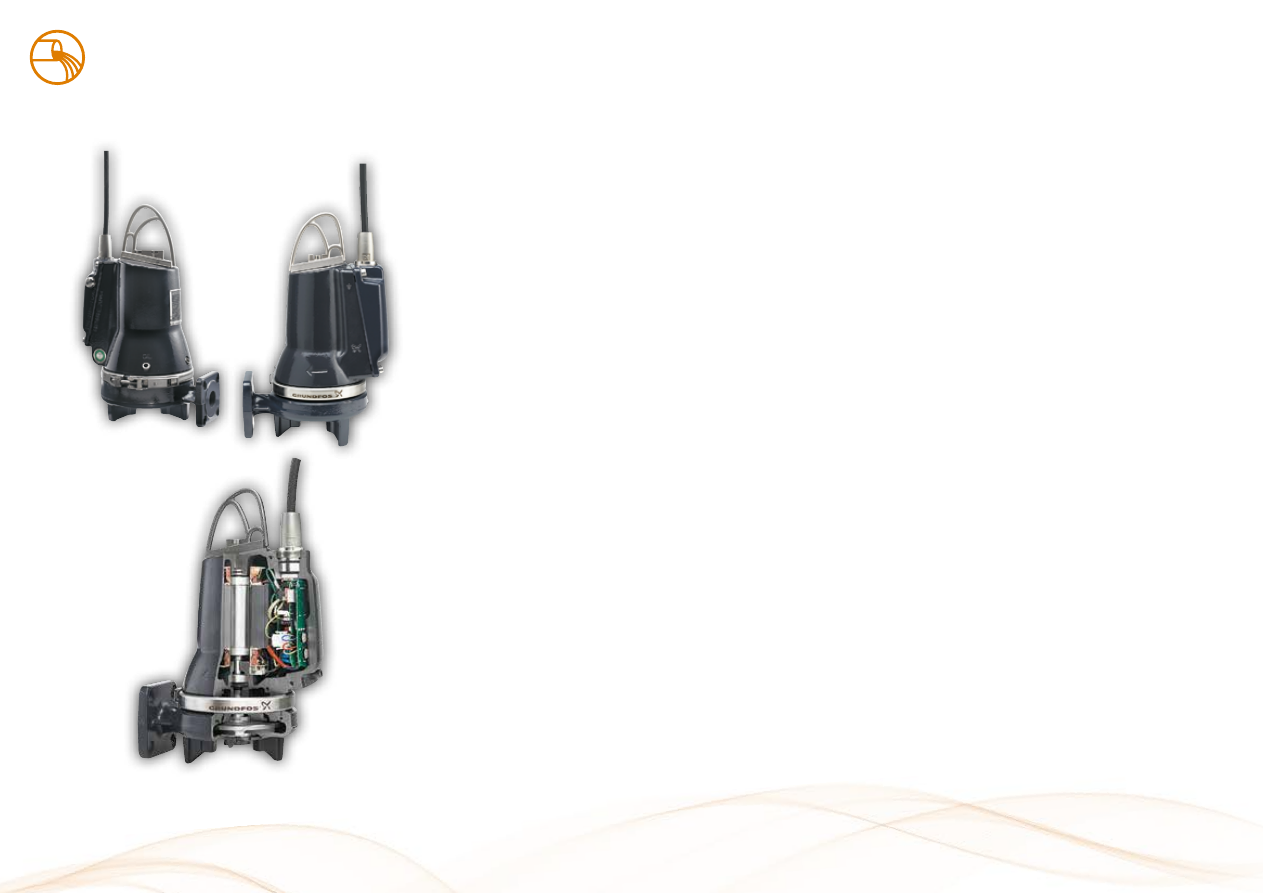

 Насосы SEG AUTO

ADAPT

 имеют встроенный контроллер, датчики уровня, «сухого» хода и защиту

электродвигателя.

РЕЖУЩИЙ МЕХАНИЗМ



►

 Режущий механизм насосов Grundfos SEG измельчает твердые частицы до такого размера, что они

беспрепятственно проходят по напорному трубопроводу от 40 мм в диаметре.

ПРЕИМУЩЕСТВА:



►

Станция полностью готова к подключению.



►

Врезка подводящего трубопровода «по месту» на площадке в соответствии с требованием заказчика.



►

Легкая адаптация станции к конкретному месту установки .



►

Не требуется применения шкафа управления и реле уровня.



►

Удобство монтажа.



►

Комплектная поставка от одного производителя.



►

 Коррозионно-стойкий колодец из армированного стеклопластика.

93

PS

.G,

 P

S.M.

G

1



Резервуар Ø 1000 мм

1 шт.

2



Напорный трубопровод



AISI304 DN50

1 шт.

3



Насос

2 шт.

4



Подводящий патрубок D110

1 шт.

5



Задвижка DN50

2 шт.

6



Обратный клапан DN50

2 шт.

7



Направляющие трубы AISI304

4 шт.

8



Подъёмная скоба

2 шт.

9



Кабельный ввод

1 шт.

10

  Автоматическая муфта

2 шт.

11

  Крышка

1 шт.

12

  Теплоизоляция (1500 мм)

1 шт.

Производительность станции

до 34 м

3

/ч

Напор

до 26 м

Температура перекачиваемой жидкости

от 0 до +40 °С

Рабочие характеристики одного насоса SEG

Доступные комплектации КНС

Технические характеристики

⑪

⑫

⑦

①

④

③

⑩

⑥

⑤

②

⑧

⑨

SEG.40.15

.E.2.50B

SEG.40.12.E.2.50B

SEG.40.09.E.2.50B

SEG.40.09.E.2.1.5

02

Q [л/с]

0

0.0

0.5

1.0

1.5

2.0

2.5

3.0

3.5

4.0

4.5

5.0

5

10

15

20

25

H

[м]

Номер продукта для заказа

Высота резервуара, мм

∅ резервуара, мм

Тип насоса

Кол-во насосов

98186483

3000

1000

SEG.40.09.E.2.1.502

1

98186484

3000

1000

SEG.40.09.E.2.50B

1

98186485

3000

1000

SEG.40.09.E.2.50B

2

98186486

3000

1000

SEG.40.12.E.2.50B

1

98186487

3000

1000

SEG.40.12.E.2.50B

2

98186488

3000

1000

SEG.40.15.E.2.50B

2

94

ОБЛАСТЬ ПРИМЕНЕНИЯ:



►

Перекачивание сточных вод, которые не могут отводиться в канализацию самотеком.



►

 Отведение бытовых сточных вод из санузлов одно- и двухсемейных домов, жилых районов и от малых

предприятий.



►

Отведение бытовых сточных вод из санузлов ресторанов, гостиниц, кемпингов и т.п.

ПРЕИМУЩЕСТВА:



►

 Малогабаритный канализационный насос.



►

Режущий механизм надёжно измельчает содержащиеся в сточных водах включения.



►

2 тепловых реле надёжно защищают двигатель от перегрева.



►

 Максимальное количество пусков – 30 в час.

Страна-изготовитель: Венгрия
Гарантия 2 года.

Канализационные насосы SEG

Водонепроницаемый кабельный ввод

Герметичный кабельный ввод с полиуретановой

заливкой и соединением из нержавеющей

стали обеспечивает защиту электродвигателя

от попадания воды.

Короткий вал электродвигателя

Компактная конструкция вала с внешними

подшипниками обеспечивает снижение нагрузки

на подшипники и, соответственно, увеличение

срока службы.

Уплотнение вала

Двойное механическое картриджное уплотнение

вала увеличивает срок службы и уменьшает время

простоя насоса. Уплотнение легко заменяется

без применения специальных инструментов.

Хомут из нержавеющей стали

Конструкция хомута дает возможность быстро

и легко разобрать насос без применения

специальных инструментов. Корпус

электродвигателя можно поворачивать на 180°.

Чугунный фланец и опоры

Опоры насоса защищают режущий механизм,

а дополнительные опоры при свободной

установке насоса облегчают всасывание.

Специально разработанная ручка

Обеспечивает правильное положение насоса

при его подъеме и стационарной установке.

Защита электродвигателя

Встроенные термореле отключают

электродвигатель при перегреве, увеличивая

тем самым срок службы насоса.

Износостойкие подшипники

Модернизированная система режущего механизма

Обеспечивает надёжную и эффективную работу,

а также техническое обслуживание без применения

специальных инструментов.

Система регулировки рабочего колеса SmartTrim

Запатентованная система быстрой и удобной

регулировки зазора рабочего колеса. Зазор

можно регулировать, не разбирая насос,

и без применения специальных инструментов.

Видео о продукте

Кратко и наглядно

95

SEG

Подача:

до 34 м

3

/ч

Напор:

до 46 м

Температура перекачиваемой среды:

до 40 °С, на короткое время (не более 3 минут) допускается повышение

температуры до 60 °С

Глубина погружения:

до 10 м

Степень защиты:

IP68

Класс изоляции:

F (155 °C)

Аварийное

переполнение

ВКЛ Насос 2

ВКЛ Насос 1

Насосы ВЫКЛ

SEG

Q [м³/ч]

32

0

4

8

12

16

20

24

28

Q [л/с]

9

10

0

40.40.3

40.31.3

40.26.3

50.40.3

50.31.3

50.26.3

40.15.3

40.15.1

40.12.3

40.09.3

40.12.1

40.09.1

1

2

3

5

4

6

7

8

H

[м]

45

40

35

30

25

20

15

10

5

0

p

[кПа]

450

400

350

300

250

200

150

100

50

0

Примеры монтажа

Технические характеристики

Тип насоса

Напряжение

Мощность P

1

/Р

2

, кВт

Номинальный ток I

n

, А

Масса, кг

SEG.40.09.2.1.502

1 х 230 В

1,3/0,9

6,0

38

SEG.40.09.Ex.2.1.502

1 х 230 В

1,3/0,9

6,0

38

SEG.40.09.2.50B

3 х 400-415 В

1,3/0,9

3,0

38

SEG.40.09.Ex.2.50B

3 х 400-415 В

1,3/0,9

3,0

38

SEG.40.12.2.1.502

1 х 230 В

1,6/1,2

8,0

38

SEG.40.12.Ex.2.1.502

1 х 230 В

1,6/1,2

8,0

38

SEG.40.12.2.50B

3 х 400-415 В

1,6/1,2

3,0

38

SEG.40.12.Ex.2.50B

3 х 400-415 В

1,6/1,2

3,0

38

SEG.40.15.2.1.502

1 х 230 В

2,1/1,5

12,0

30

SEG.40.15.Ex.2.1.502

1 х 230 В

2,1/1,5

12,0

30

SEG.40.15.2.50B

3 х 400-415 В

2,1/1,5

4,0

38

SEG.40.15.Ex.2.50B

3 х 400-415 В

2,1/1,5

4,0

38

SEG.40.26.2.50B

3 х 400-415 В

3,2/2,6

6,0

57

SEG.40.26.Ex.2.50B

3 х 400-415 В

3,2/2,6

6,0

57

SEG.40.31.2.50B

3 х 400-415 В

3,7/3,1

7,0

65

SEG.40.31.Ex.2.50B

3 х 400-415 В

3,7/3,1

7,0

65

SEG.40.40.2.50B

3 х 400-415 В

4,9/4

8,0

65

SEG.40.40.Ex.2.50B

3 х 400-415 В

4,9/4

8,0

65

SEG.50.26.2.50B

3 х 400-415 В

3,2/2,6

6,0

64

SEG.50.26.EX.2.50B

3 х 400-415 В

3,2/2,6

6,0

64

SEG.50.31.2.50B

3 х 400-415 В

3,7/3,1

7,0

72

SEG.50.31.EX.2.50B

3 х 400-415 В

3,7/3,1

7,0

72

SEG.50.40.2.50B

3 х 400-415 В

4,9/4,0

8,0

72

SEG.50.40.EX.2.50B

3 х 400-415 В

4,9/4,0

8,0

72

Ех - взрывозащищенное исполнение

96

Канализационные насосы SEG AUTO

ADAPT

ОБЛАСТЬ ПРИМЕНЕНИЯ:



►

Перекачивание сточных вод, которые не могут отводиться в канализацию самотеком.



►

 Откачивание бытовых сточных вод из санузлов одно- и двухсемейных домов, жилых районов

и от малых предприятий.



►

Отведение бытовых сточных вод из санузлов ресторанов, гостиниц, кемпингов и т.п.

ПРЕИМУЩЕСТВА:



►

Насосы SEG AUTO

ADAPT

 обладают всеми преимуществами насосов SEG.



►

 Дополнительные особенности SEG AUTO

ADAPT

:



Встроенный контроллер, датчики и защита электродвигателя.

Остается только подключить насос к источнику питания.



►

 Насос не включится, пока чередование фаз не будет правильным.



►

Самокалибровка после каждого цикла работы насоса.



►

Защита от заклинивания.



►

 Функция защиты от заклинивания запускает насос с интервалами, заданными в программе, чтобы

исключить заклинивание рабочего колеса.



►

Данная функция отклоняет показания датчика «сухого» хода в не взрывозащищенных исполнениях.



►

Функция задержки отключения (откачка пены).



►

 Встроенный датчик контроля уровня и датчики «сухого» хода.



►

 Встроенная защита двигателя.



►

 Чередование  насосов.



►

 Если в одном и том же резервуаре несколько насосов, встроенная логика управления обеспечит

равномерное распределение нагрузки между ними.



►

 Выход аварийного сигнала.



►

 Задержка между пусками насосов после отключения питания в электросети.

Страна-изготовитель: Венгрия
Гарантия 2 года.
