- 90

Блок.перезаписи:

Отметьте этот пункт для блокировки события от перезаписи.

Сигнал на выход:

Отметьте какой из тревожных выходов использовать для подачи тревоги.

Длит.выход.сиг:

Задайте время, в течении которого на тревожном выходе будет присутствовать

сигнал.

Для Навигации по разделу используйте кнопки

Вверх / Вниз

Показать на экран:

Выберете один из вариантов деления экрана в который перейдет

регистратор по тревоге.

Длительность тревоги:

Задайте длительность, в течении которой будет отображаться

тревожное событие.

Съемка по тревоге:

По наступлении тревожного события создается снимок.

После окончания настроек нажмите кнопку

Раздел

Движение

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

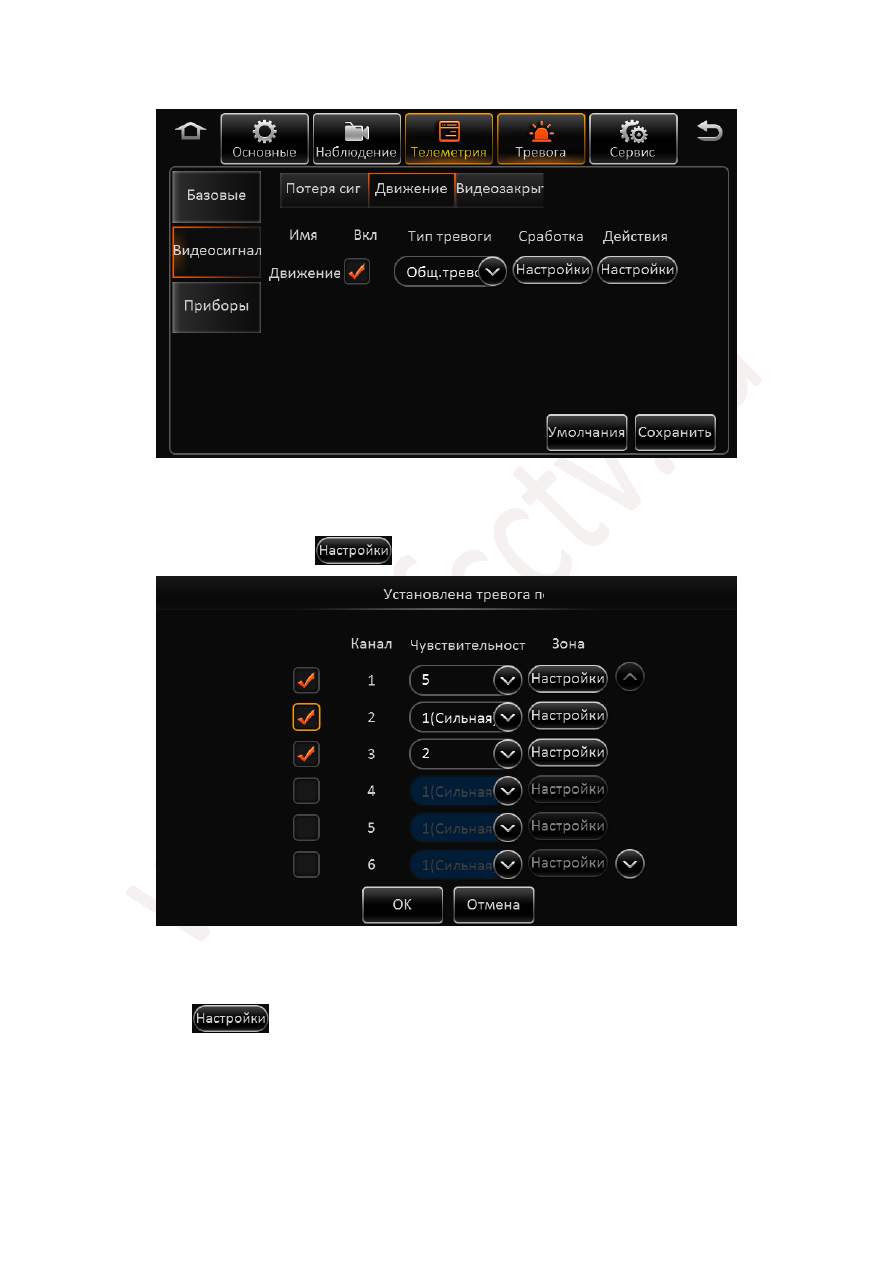

Имя:

Движение.

Вкл.:

Отметьте пункт для включения детектора движения.

Тип тревоги:

Выберете тип тревожного события.

Сработка:

Нажмите на кнопку

. Откроется окно как показано ниже:

Отметьте “галочкой” те каналы на которых детектор движения будет активирован.
В поле

Чувствительность

установите необходимый порог срабатывания. 1- самая высокая

чувствительность.

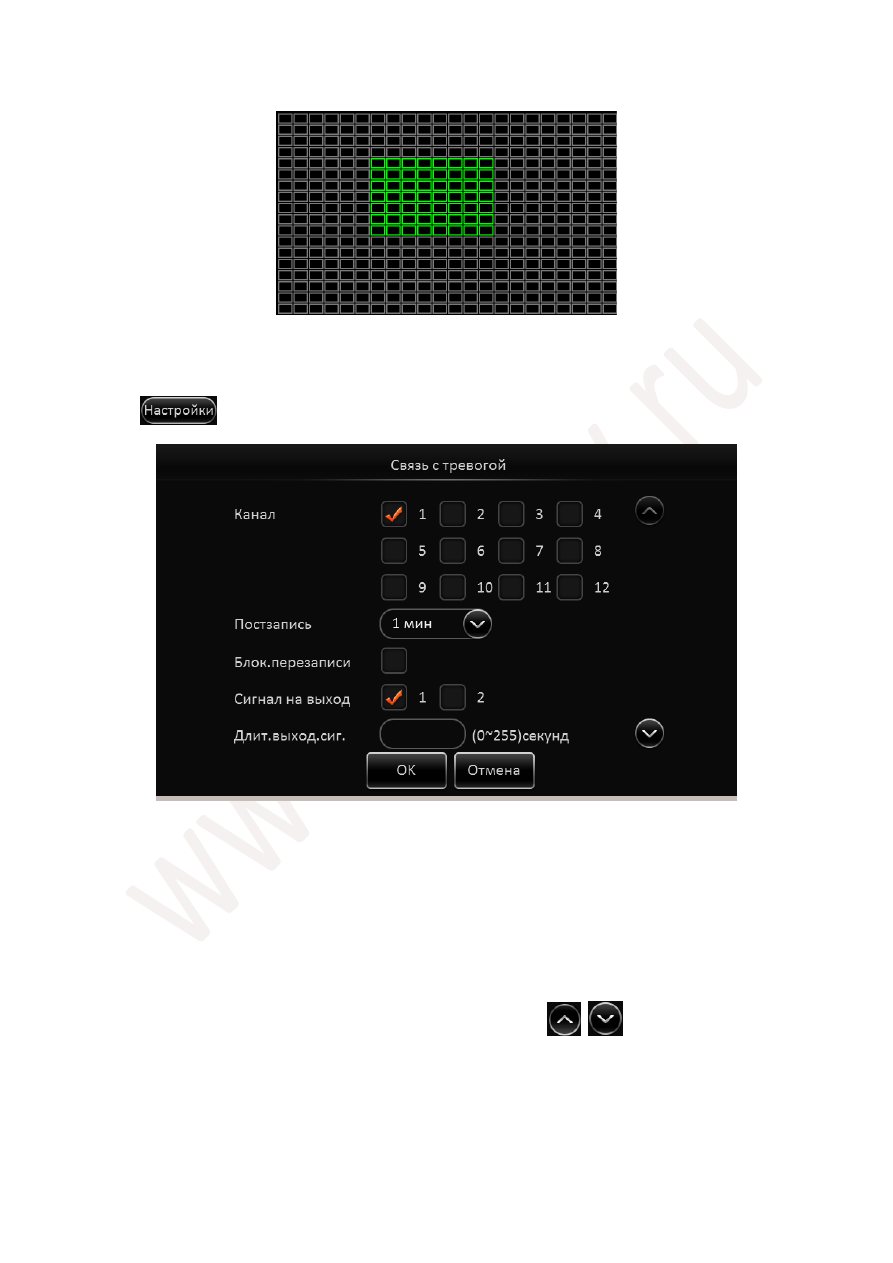

Нажав кнопку

Вы можете выбрать зону активности детектора движения.

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

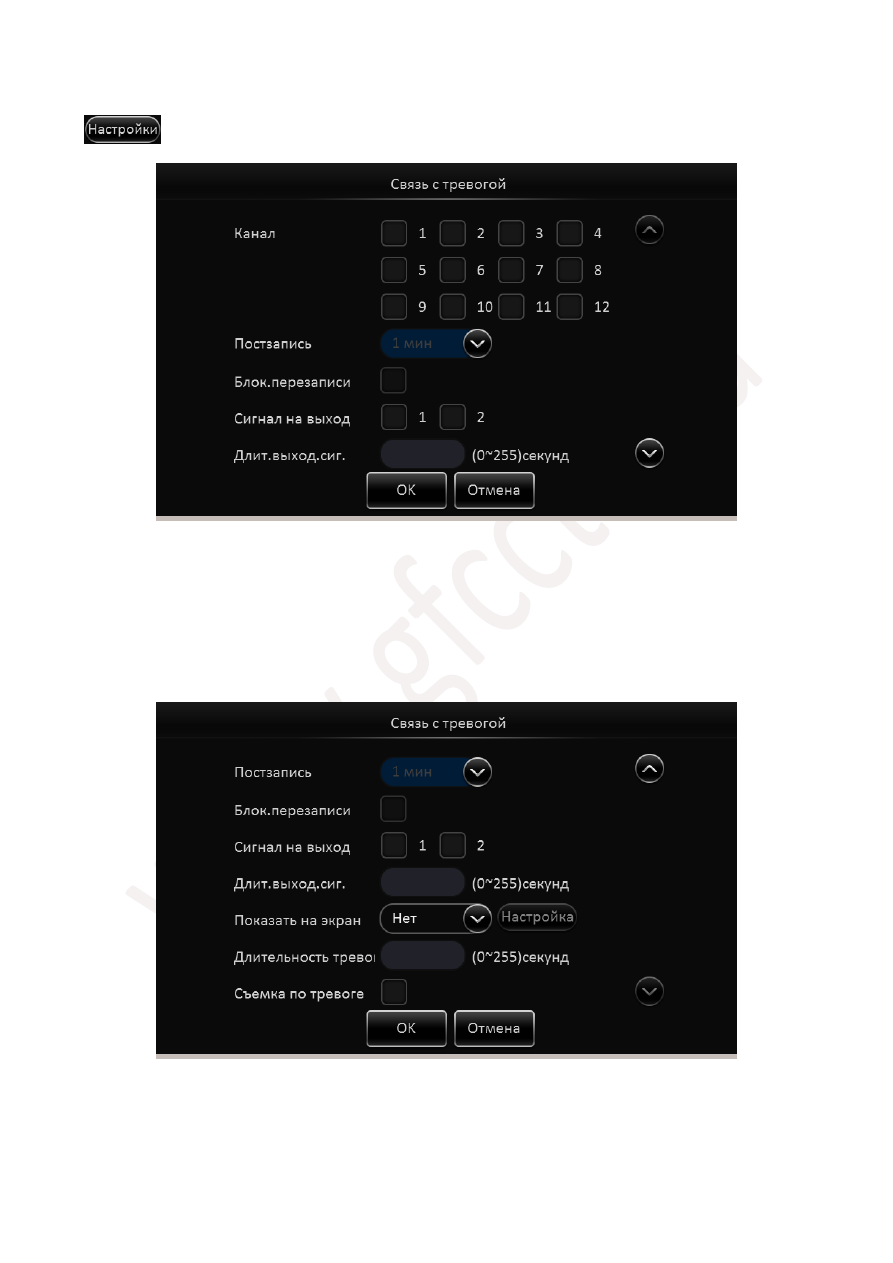

Действия:

Для настройки действий системы при срабатывании детектора движения нажмите

кнопку

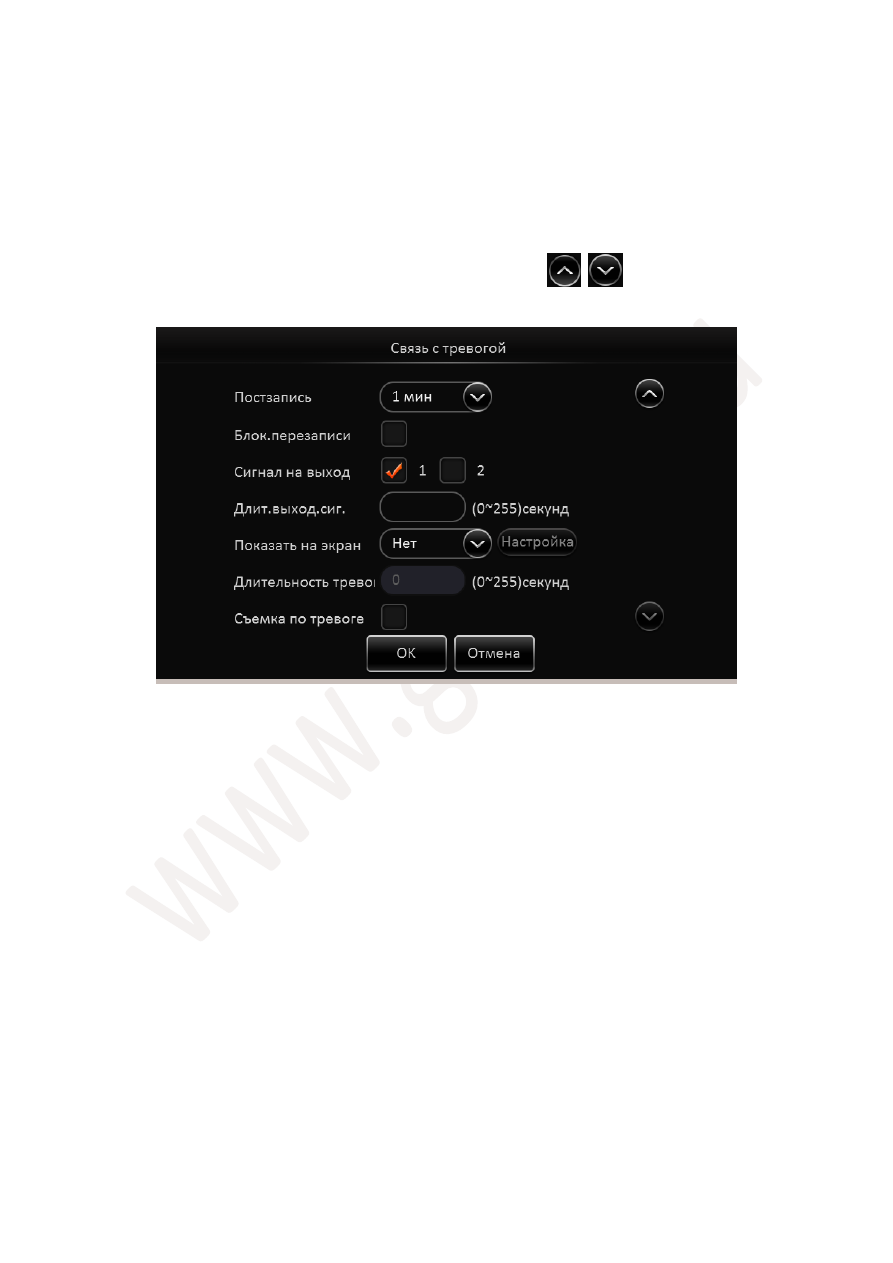

. Отобразится окно как представлено ниже:

Канал:

Отметьте каналы на которых будет активирована запись видео по тревоге.

Постзапись:

Установите длительность записи по тревоге от 1-й до 30-и минут.

Блок.перезаписи:

Отметьте этот пункт для блокировки события от перезаписи.

Сигнал на выход:

Отметьте какой из тревожных выходов использовать для подачи тревоги.

Длит.выход.сиг:

Задайте время, в течении которого на тревожном выходе будет присутствовать

сигнал.

Для Навигации по разделу используйте кнопки

Вверх / Вниз

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

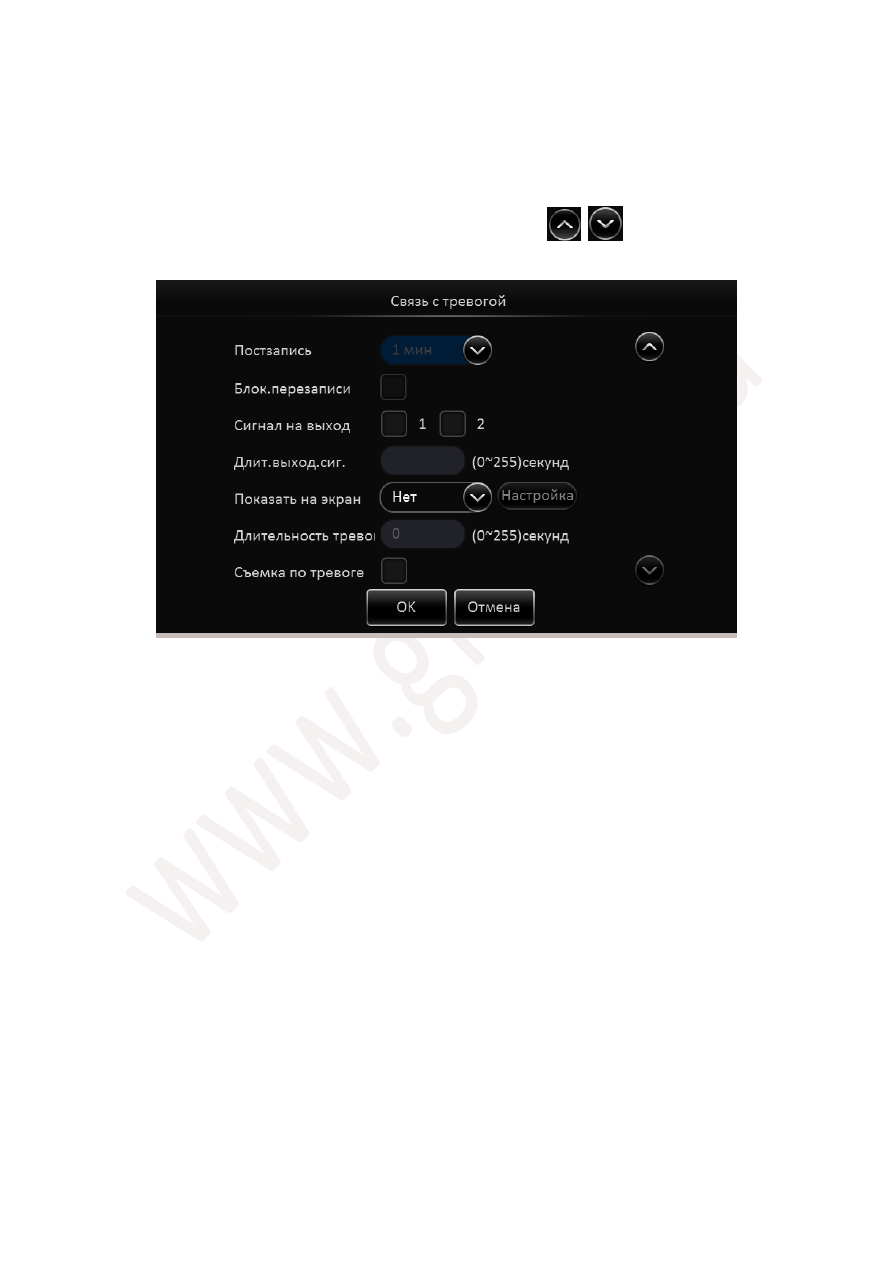

Показать на экран:

Выберете один из вариантов деления экрана в который перейдет

регистратор по тревоге.

Длительность тревоги:

Задайте длительность, в течении которой будет отображаться

тревожное событие.

Съемка по тревоге:

По наступлении тревожного события создается снимок.

После окончания настроек нажмите кнопку

Раздел

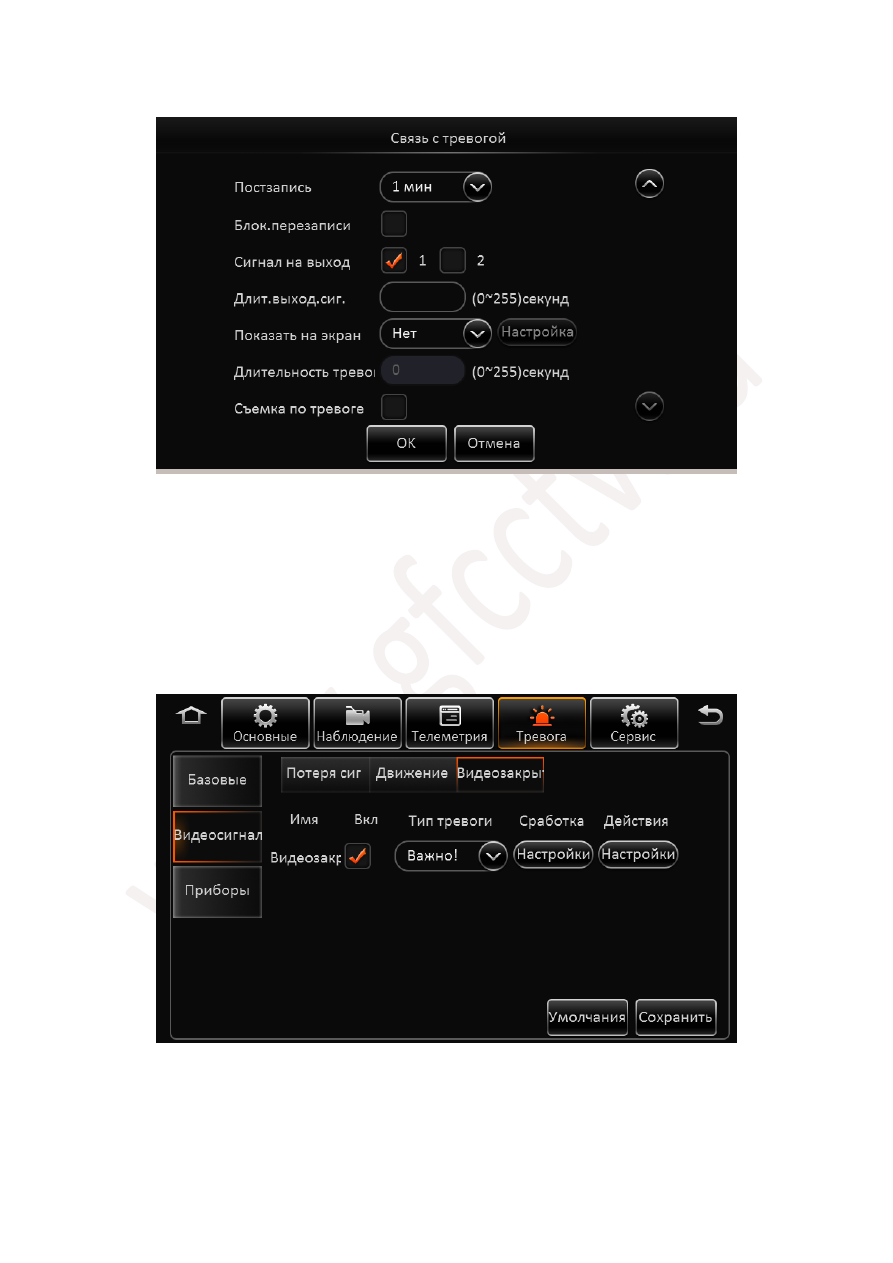

Видеозакрытие

Данная функция активирует тревожное событие при закрытии камеры, каким-либо предметом.

Имя:

Видеозакрытие.

Вкл.:

Отметьте пункт для включения функции.

Тип тревоги:

Выберете тип тревожного события.

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

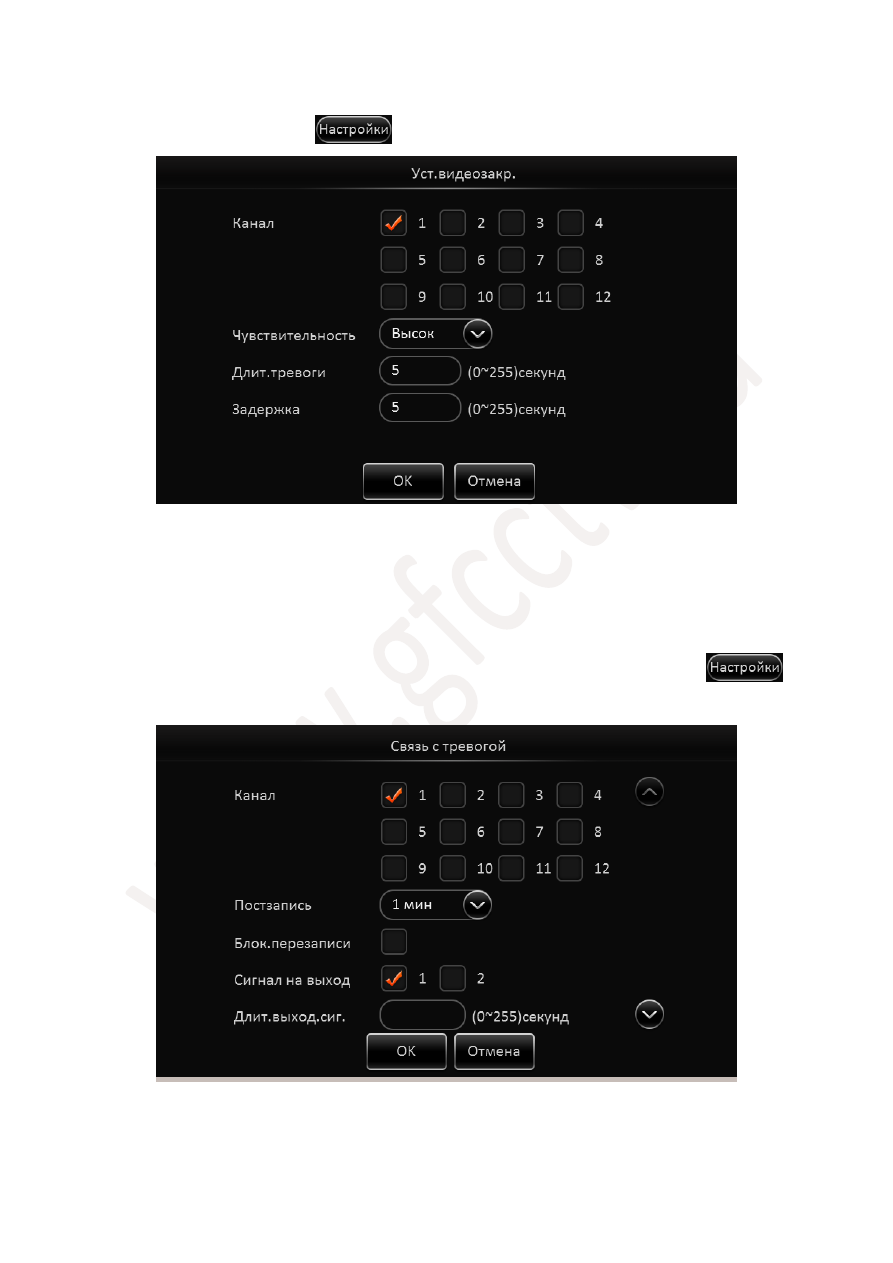

Сработка:

Нажмите на кнопку

. Отобразится окно как показано ниже:

Канал:

Отметьте каналы на которых данная функция будет активна.

Чувствительность:

Установите уровень чувствительности.

Длит.тревоги:

Установите длительность тревоги при наступлении события.

Задержка:

Задайте время задержки, в течении которого при закрытии камеры не будет

срабатывать тревога.

Действия:

Для настройки действий системы при закрытии камеры нажмите кнопку

Отобразится окно как представлено ниже:

Канал:

Отметьте каналы на которых будет активирована запись видео по тревоге.

Постзапись:

Установите длительность записи по тревоге от 1-й до 30-и минут .

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Блок.перезаписи:

Отметьте этот пункт для блокировки события от перезаписи.

Сигнал на выход:

Отметьте какой из тревожных выходов использовать для подачи тревоги.

Длит.выход.сиг:

Задайте время, в течении которого на тревожном выходе будет присутствовать

сигнал.

Для Навигации по разделу используйте кнопки

Вверх / Вниз

Показать на экран:

Выберете один из вариантов деления экрана в который перейдет

регистратор по тревоге.

Длительность тревоги:

Задайте длительность, в течении которой будет отображаться

тревожное событие.

Съемка по тревоге:

По наступлении тревожного события создается снимок.

После окончания настроек нажмите кнопку

.5.4.3 Приборы

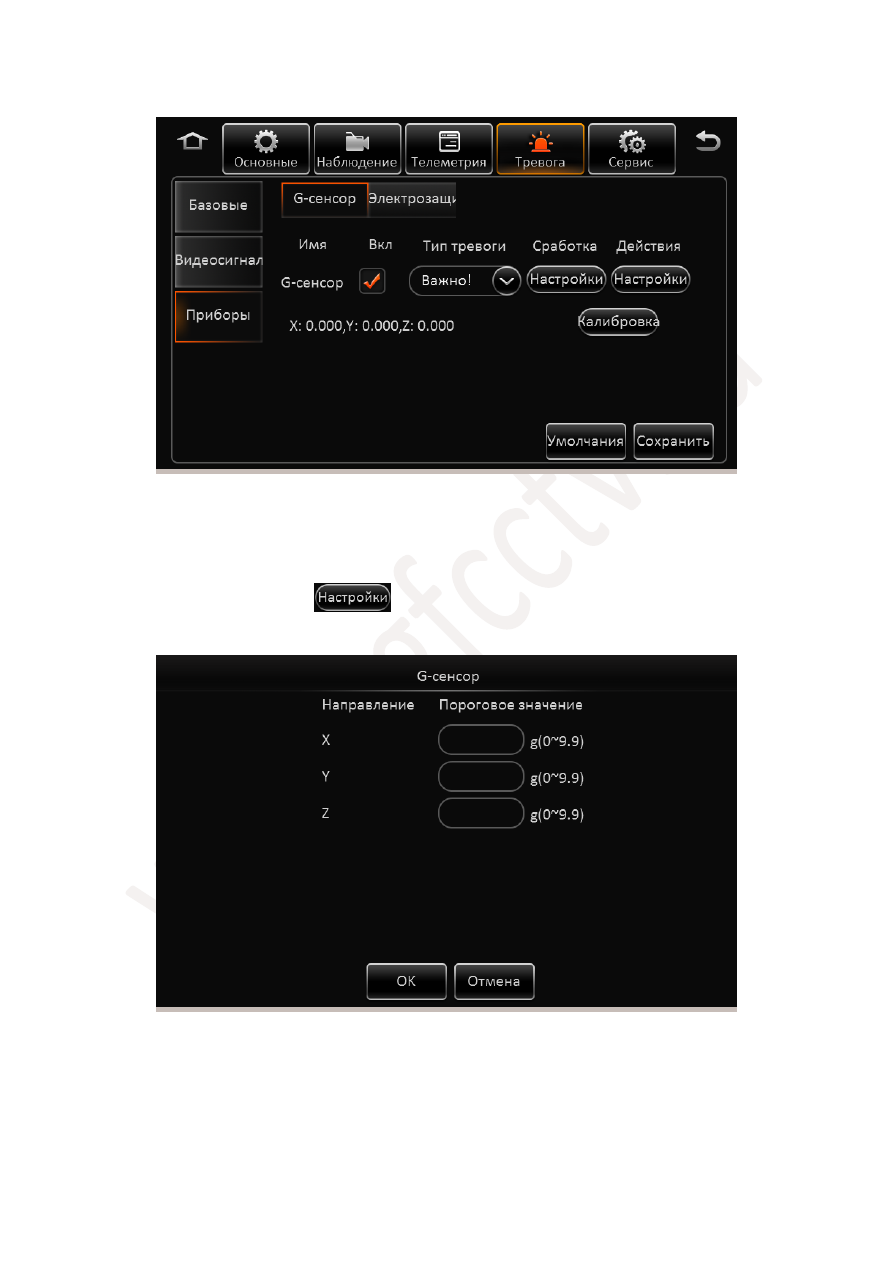

Раздел G-сенсор

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Имя:

G-

Сенсор.

Вкл.:

Отметьте пункт для активации функции.

Тип тревоги:

Выберете тип тревожного события.

Калибровка:

Нажмите эту кнопку для калибровки сенсора.

Сработка:

Нажмите на кнопку

. В появившемся окне введите максимально допустимые

значения ускорения по координатам.

Тревожное событие наступит при превышении введенных величин т.е. в случае резкого ускорения
или торможения по заданной координате.

Действия:

Для настройки действий системы после превышения скорости нажмите кнопку

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

. Отобразится окно как представлено ниже:

Канал:

Отметьте каналы на которых будет активирована запись видео по тревоге.

Постзапись:

Установите длительность записи по тревоге от 1-й до 30-и минут.

Блок.перезаписи:

Отметьте этот пункт для блокировки события от перезаписи.

Сигнал на выход:

Отметьте какой из тревожных выходов использовать для подачи тревоги.

Длит.выход.сиг:

Задайте время, в течении которого на тревожном выходе будет присутствовать

сигнал.

Показать на экран:

Выберете один из вариантов деления экрана в который перейдет

регистратор по тревоге.

Длительность тревоги:

Задайте длительность, в течении которой будет отображаться

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

тревожное событие.

Съемка по тревоге:

По наступлении тревожного события создается снимок.

После окончания настроек нажмите кнопку

Раздел

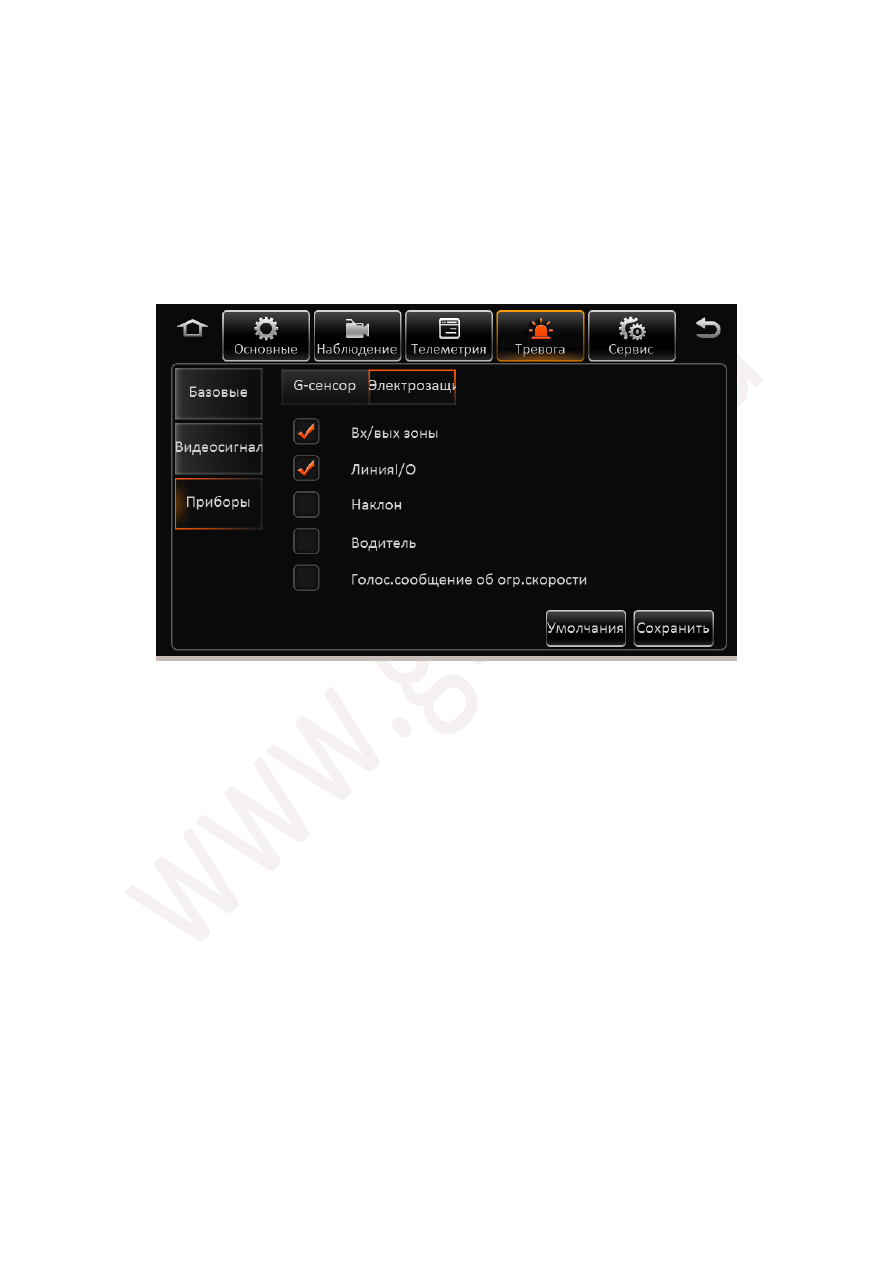

Электрозащита

Данный раздел можно использовать только с дополнительным программным обеспечением (в
комплект не входит). Отметьте пункты которые Вы хотите использовать.

Отметьте пункты которые Вы хотите использовать.

Вход/Выход зоны:

Включение тревожного события при выезде транспортного средства из зоны

указанной в дополнительном ПО.

Линия I/O:

Включение тревожного события при пересечеии транспортным средством линии

указанной в дополнительном ПО.

Наклон:

Инициируется тревога при слишком больших углах наклона транспортного средства.

Водитель:

Срабатывание тревоги если водитель ведет транспортное средство слишком

длинными или слишком короткими интервалами времени между остановками.

Голосовое сообщение об ограничении скорости:

Информирует водителя, что на данном

участке дороги действует ограничение скорости.
Для сброса настроек в настройки по умолчанию нажмите кнопку

Умолчания

По окончании настроек нажмите кнопку

Сохранить

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

2.5.5

Сервис

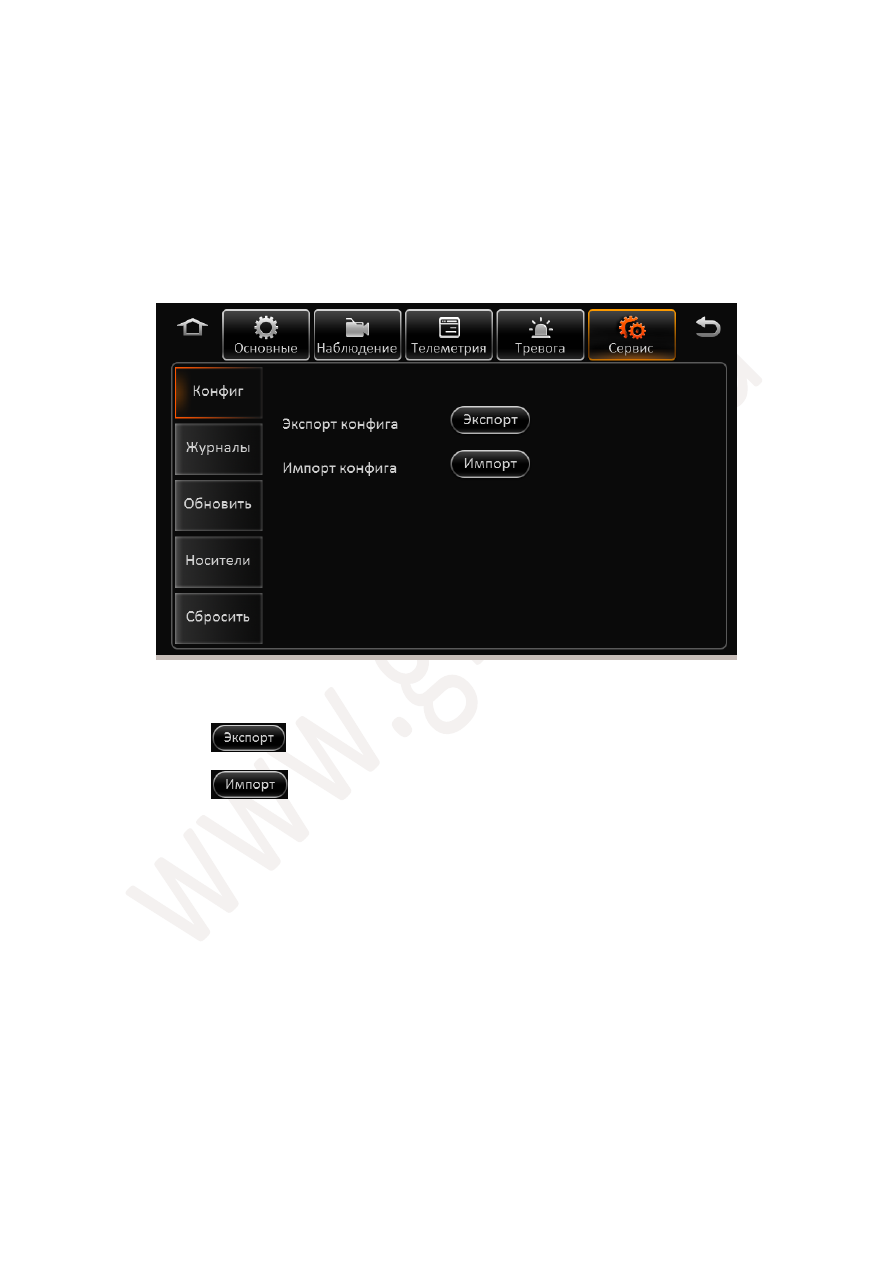

.5.5.1 Конфиг

Вставьте флеш носитель в порт USB.

Нажмите кнопку

для сохранения конфигурации устройства на внешнем носителе.

Нажмите кнопку

для загрузки конфигурации в регистратор из внешнего источника.

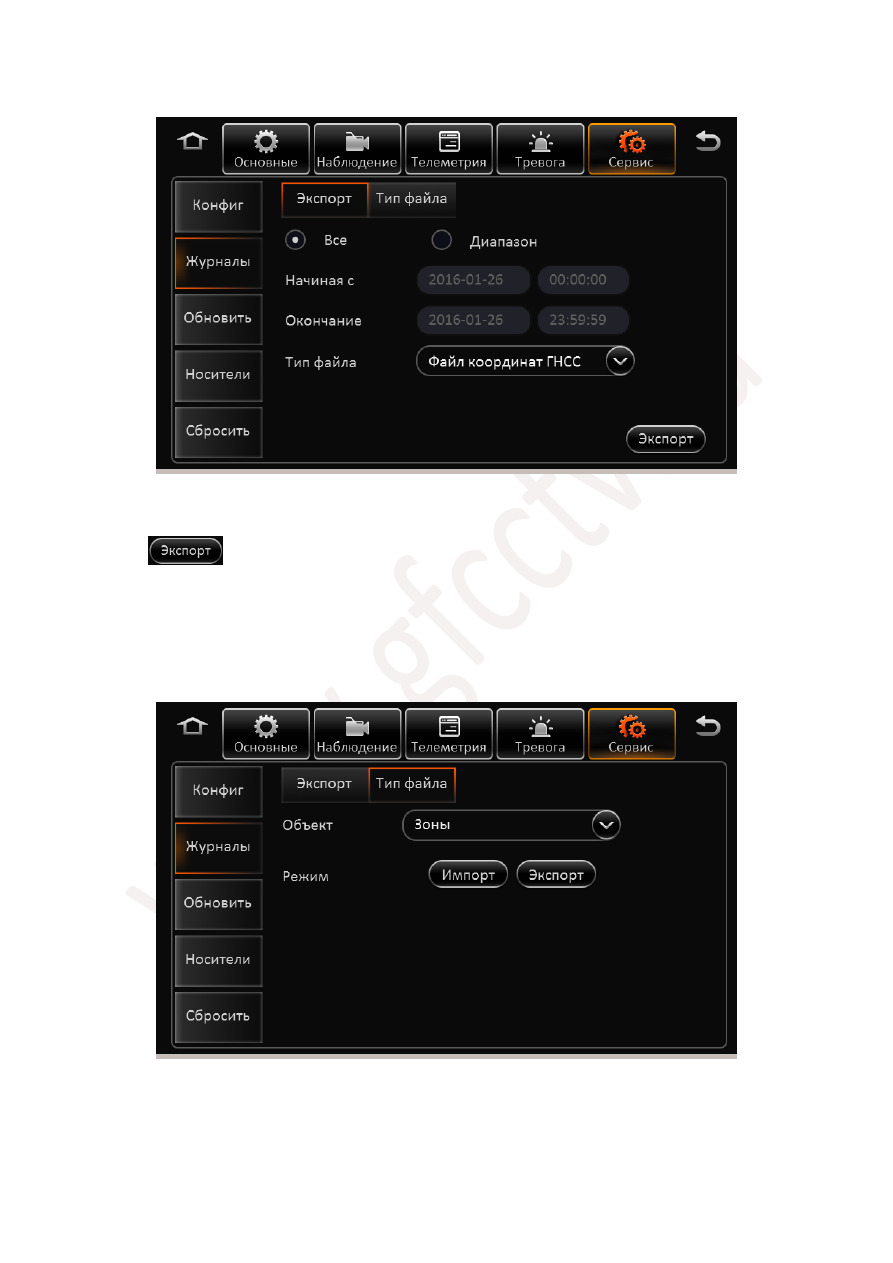

.5.5.2 Журналы

В данном разделе Вы можете экспортировать журналы работы регистратора в определенный
промежуток времени или полностью весь журнал.

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Для этого вставьте флеш носитель в порт USB. Выберете период за который хотите

получить журнал установив время начала и время окончания. Выберете тип журнала и нажмите

кнопку

Доступны следующие журналы: Файл координат, Файл G-сенсора, Файл CAN шины, Файл

дозвона, Фотоснимки, журнал тревог и Журнал операций.

В разделе Тип файла Вы можете экспортировать или импортировать объект

Зоны

(

события

раздела Электрозащита).

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

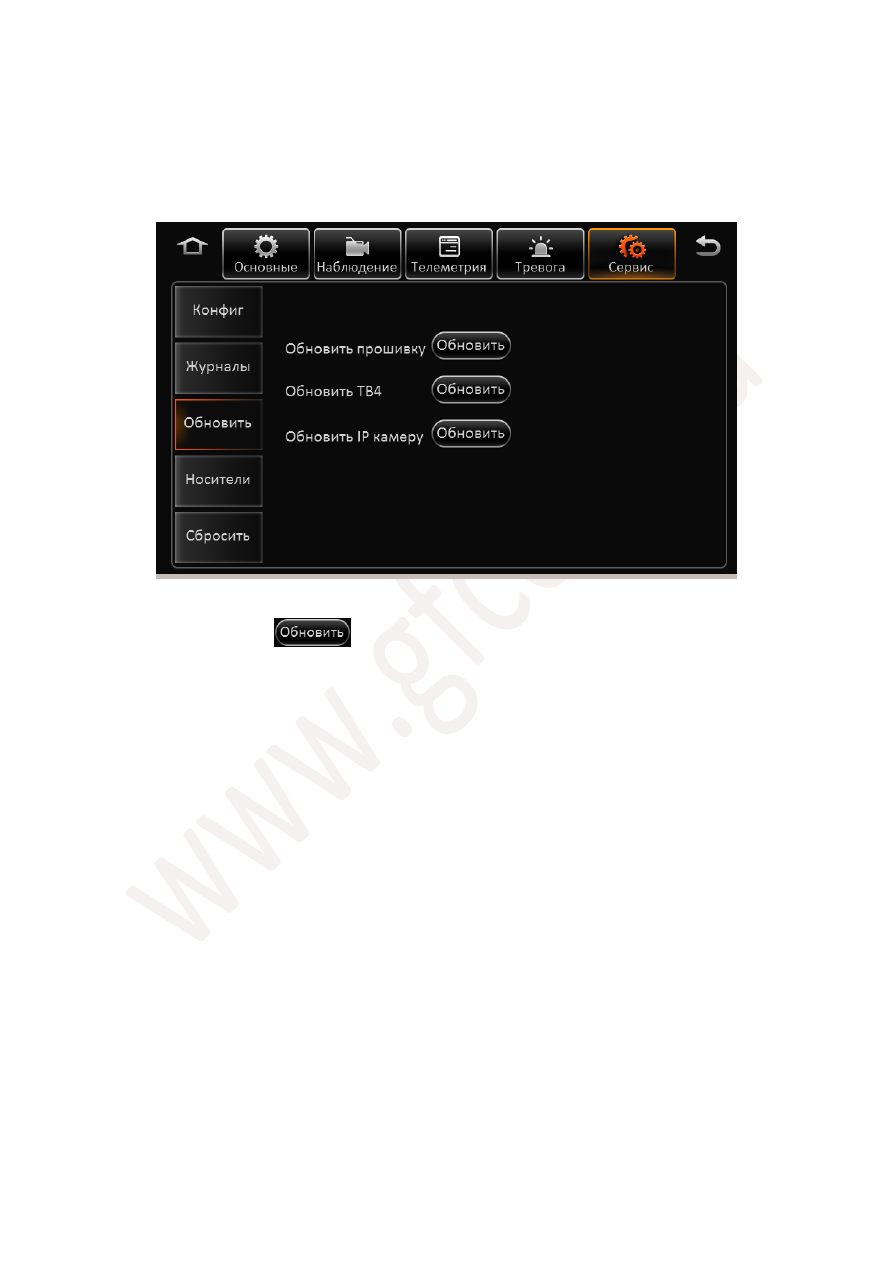

.5.5.3 Обновить

В данном разделе Вы можете обновить программное обеспечение регистратора.

Скопируйте файл обновления на флеш носитель. Установите носитель в порт USB.

Нажмите кнопку

раздела который хотите обновить.

Доступны обновления прошивки самого регистратора, дополнительно подключаемой

панели TB4, внешних IP камер.

Внимание!

Ни в коем случае не прерывайте процесс обновления. Это может

привести к выходу регистратора из строя. Обязательно дождитесь окончания обновления.

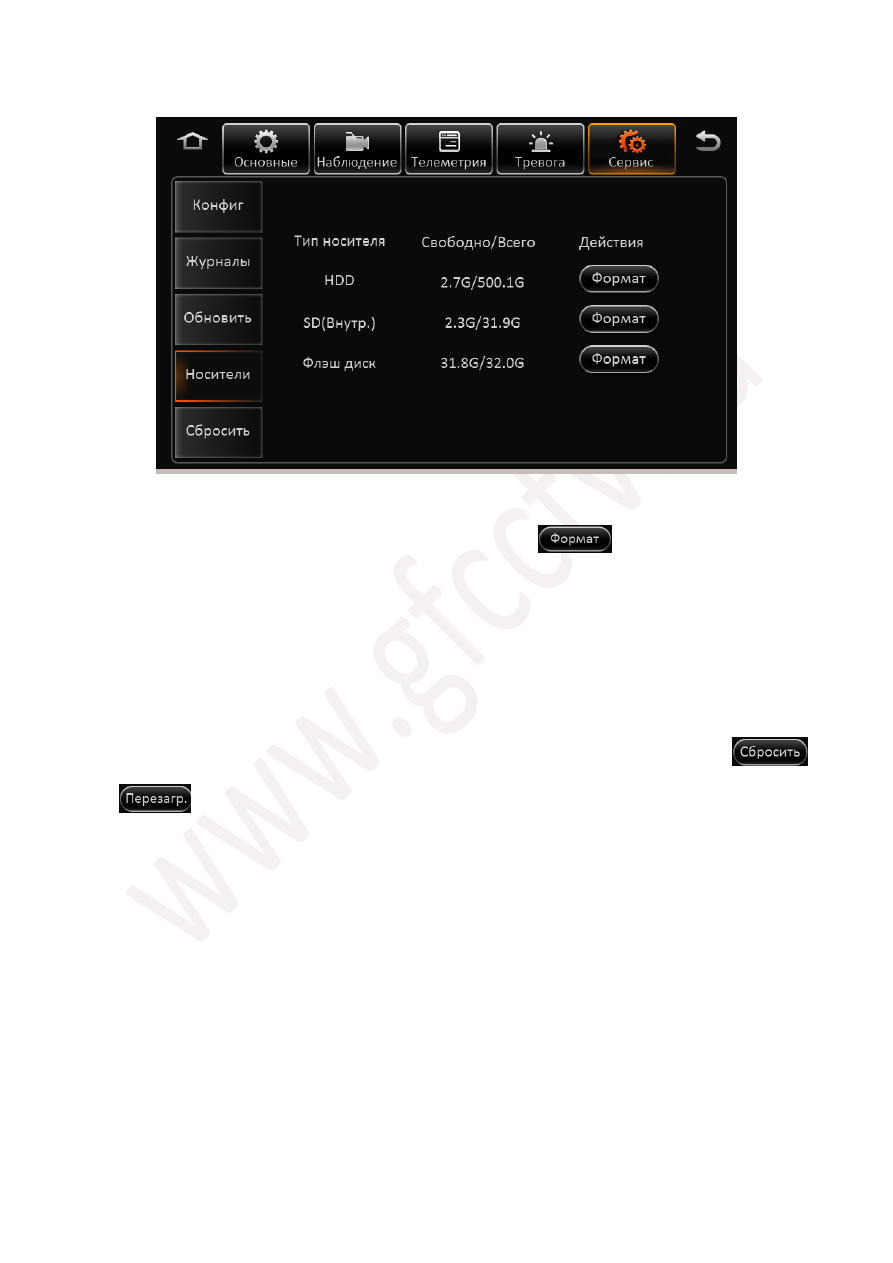

.5.5.4 Носители

В данном разделе Вы можете отформатировать ваши носители информации.

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Тип носителя:

HDD, SD

карта (Внутренняя), SD карта (Внешняя), Флеш диск. Если носители

отсутствуют окно будет пустым. Для очистки нажмите кнопку

Свободно/Всего:

Отображается информация о свободном и занятом месте на носителе.

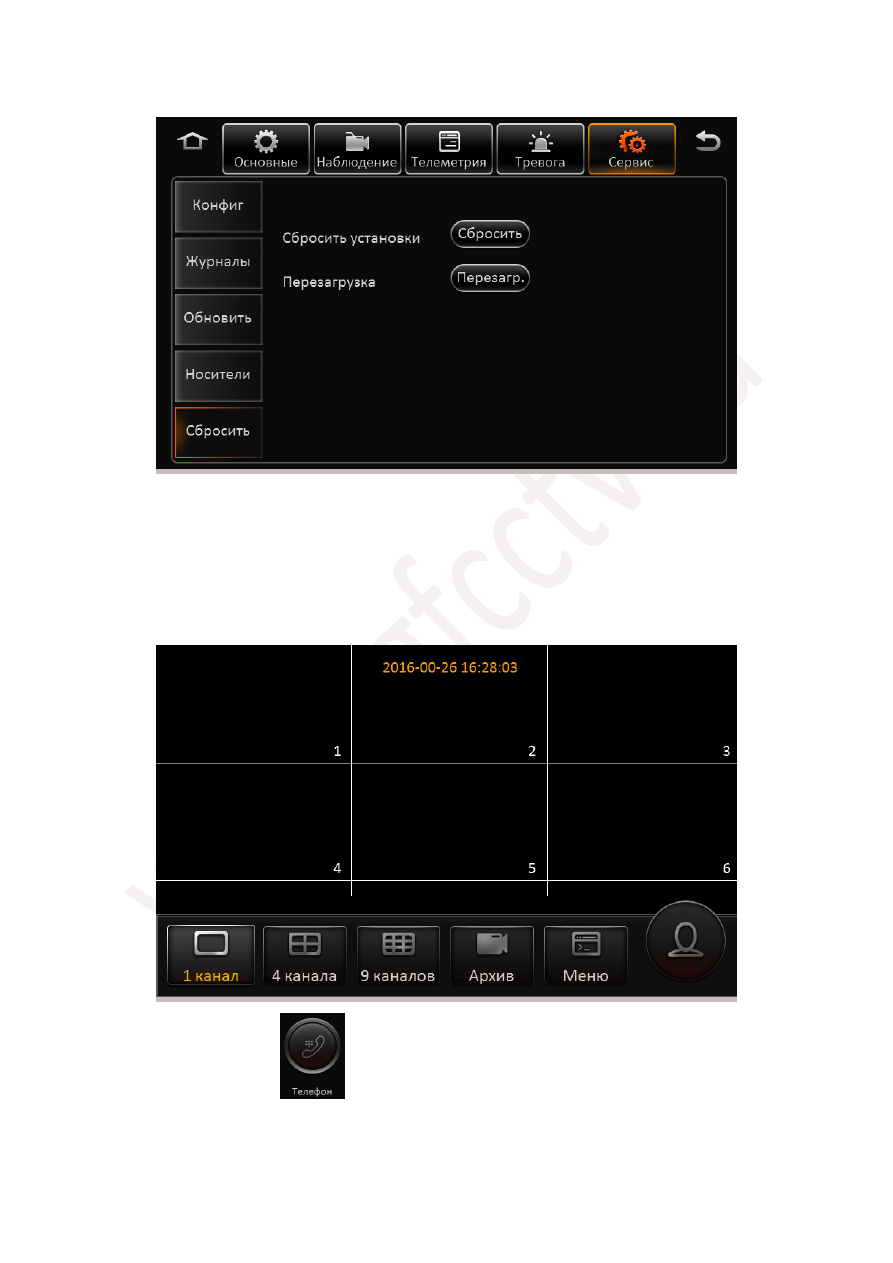

.5.5.5 Сбросить

В данном разделе Вы можете сбросить все установки регистратора в настройки по

умолчанию или перезагрузить устройство. Для этого нажмите соответственно кнопки

или

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

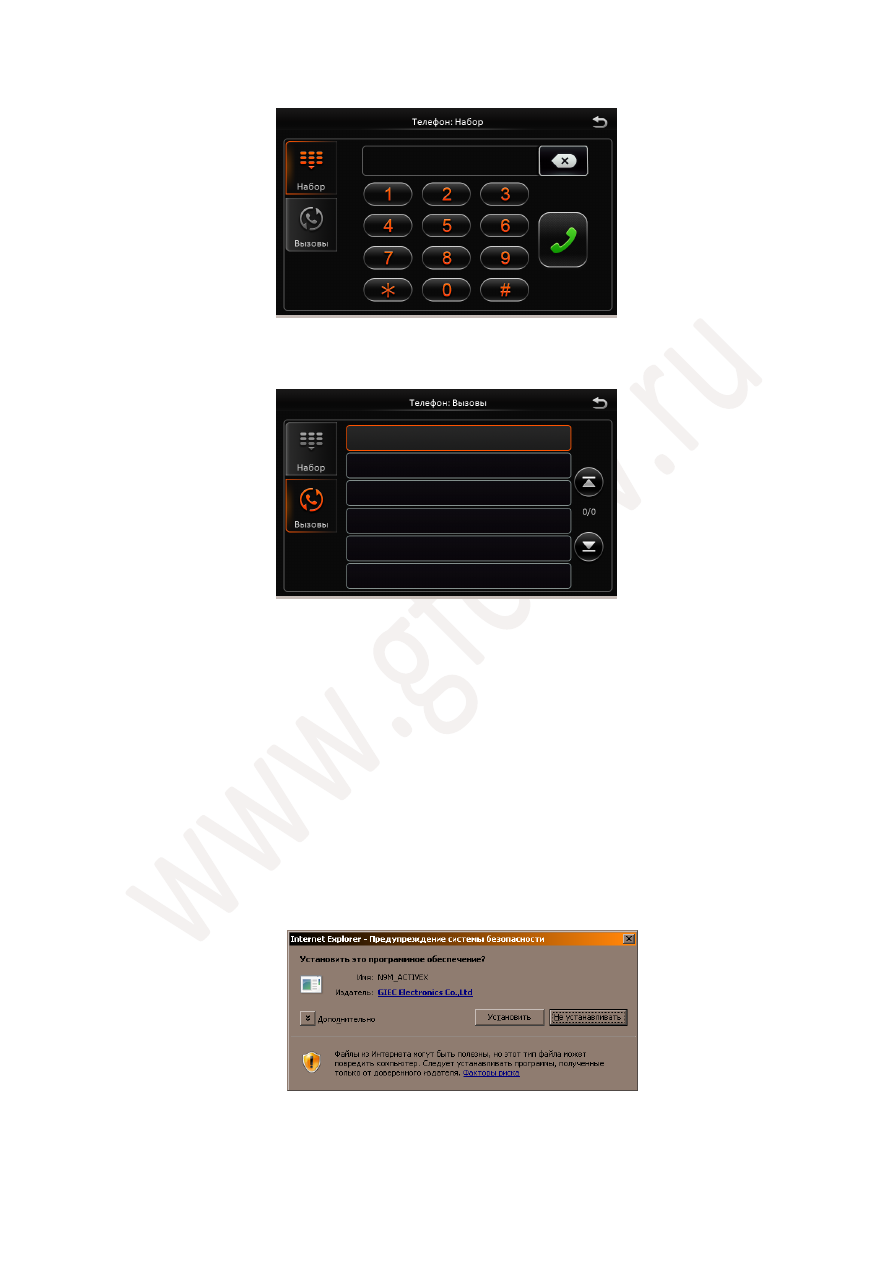

В разделе

Набор

водитель транспортного средства может набрать необходимый номер телефона

и разговаривать с оператором.
В разделе

Вызовы

представлен список набранных номеров.

Обратите внимание, что данная функция реализуема при использовании дополнительной панели
CP4.

3. Web-

интерфейс

3.1

Вход в систему

Подключите регистратор к локальной сети.

Откройте браузер InternetExplorer и в строке адреса введите http:// IP-адрес регистратора.
IP адрес регистратора по умолчанию:

192.168.1.100

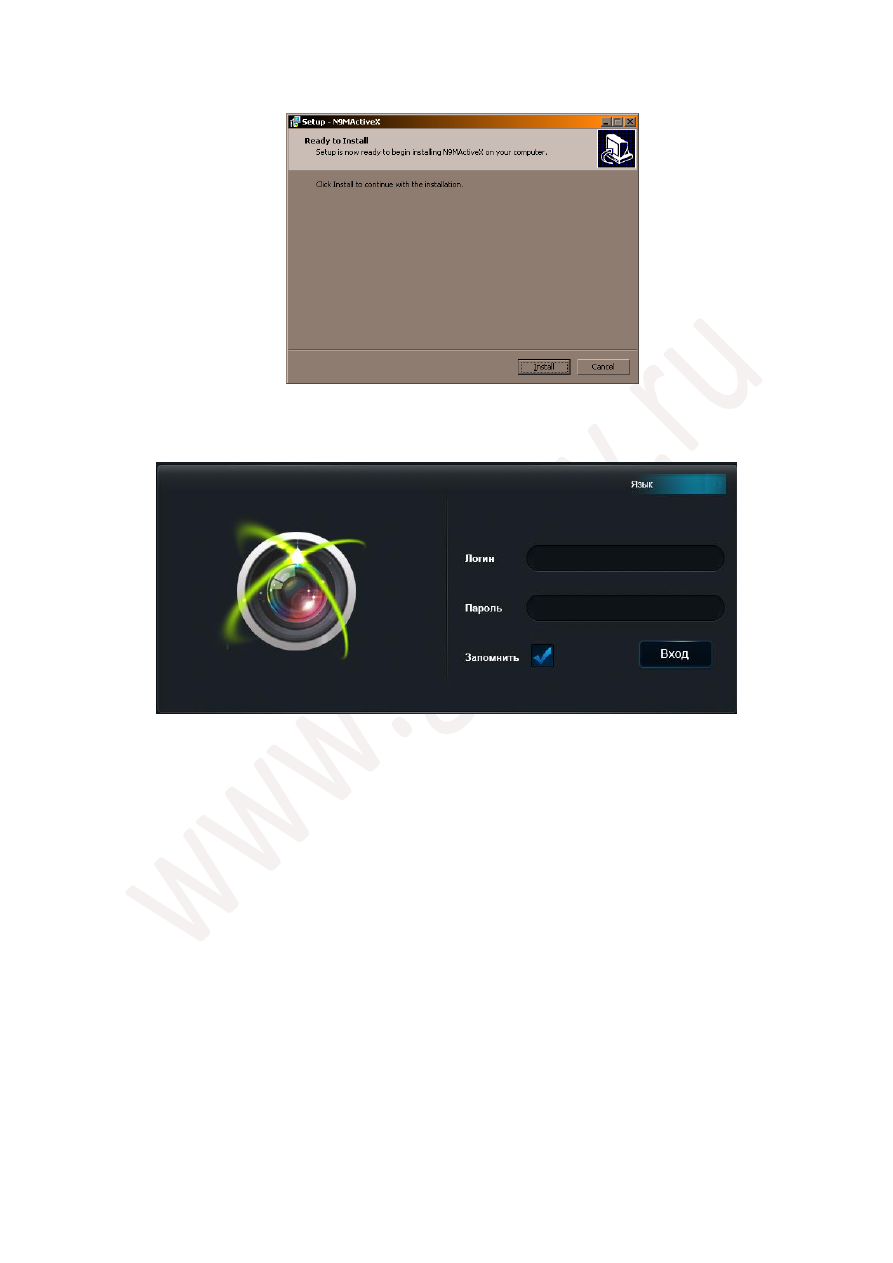

Далее браузером будет предложена установка компонента N9M activex, нажмите

Установить

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

После того как установка будет завершена обновите вэб страницу.
На экране отобразится приглашение в систему. Введите имя пользователя и пароль.
По умолчанию имя пользователя:

admin

пароль:

admin

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

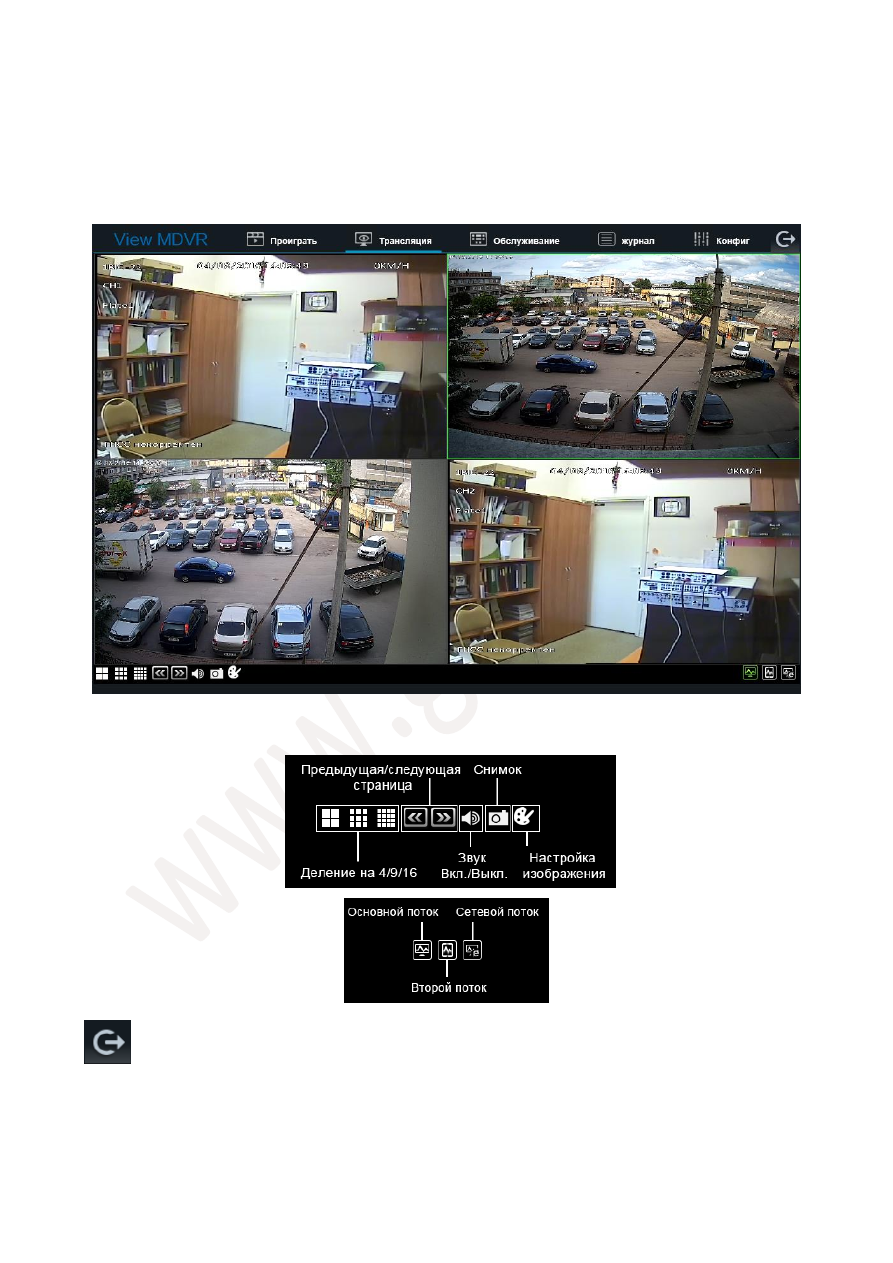

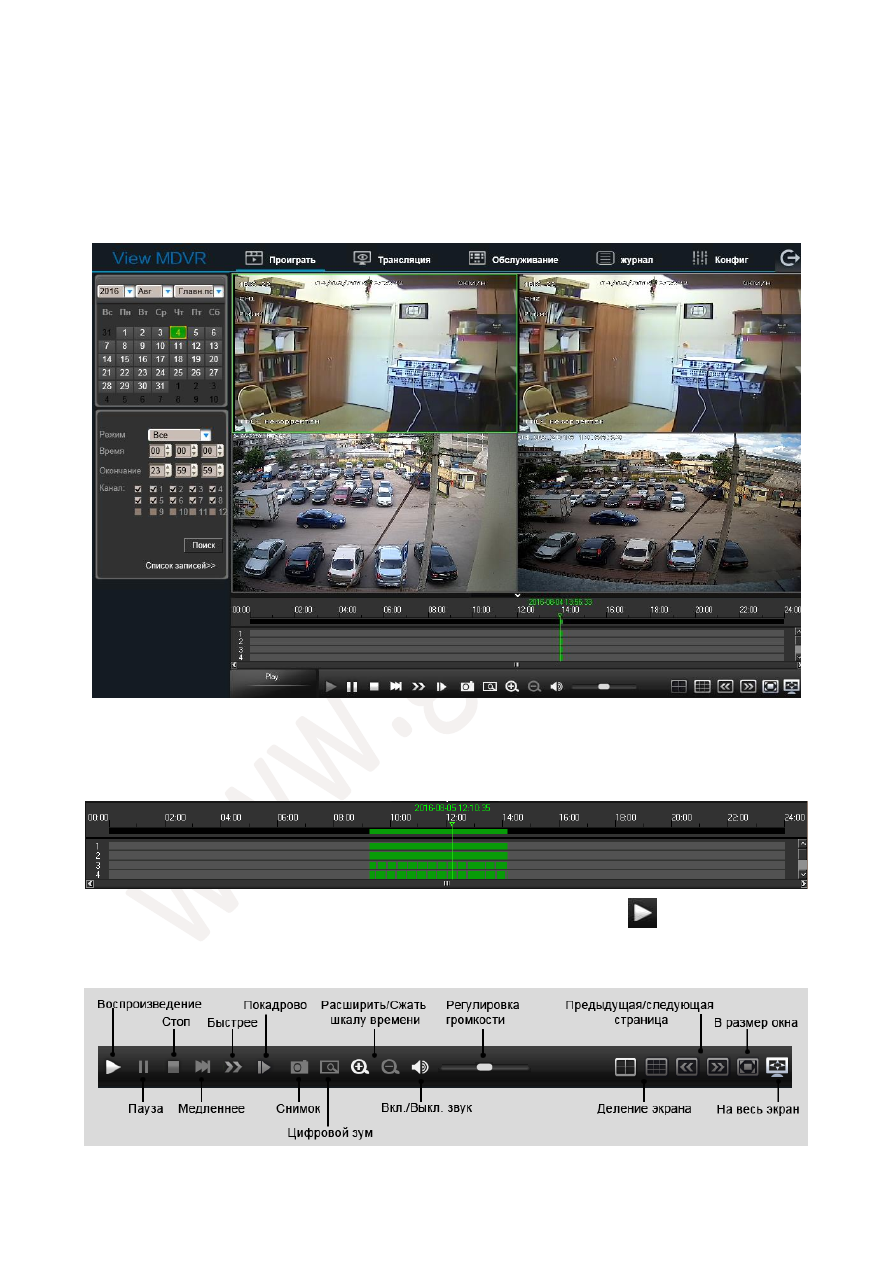

3.3

Проиграть

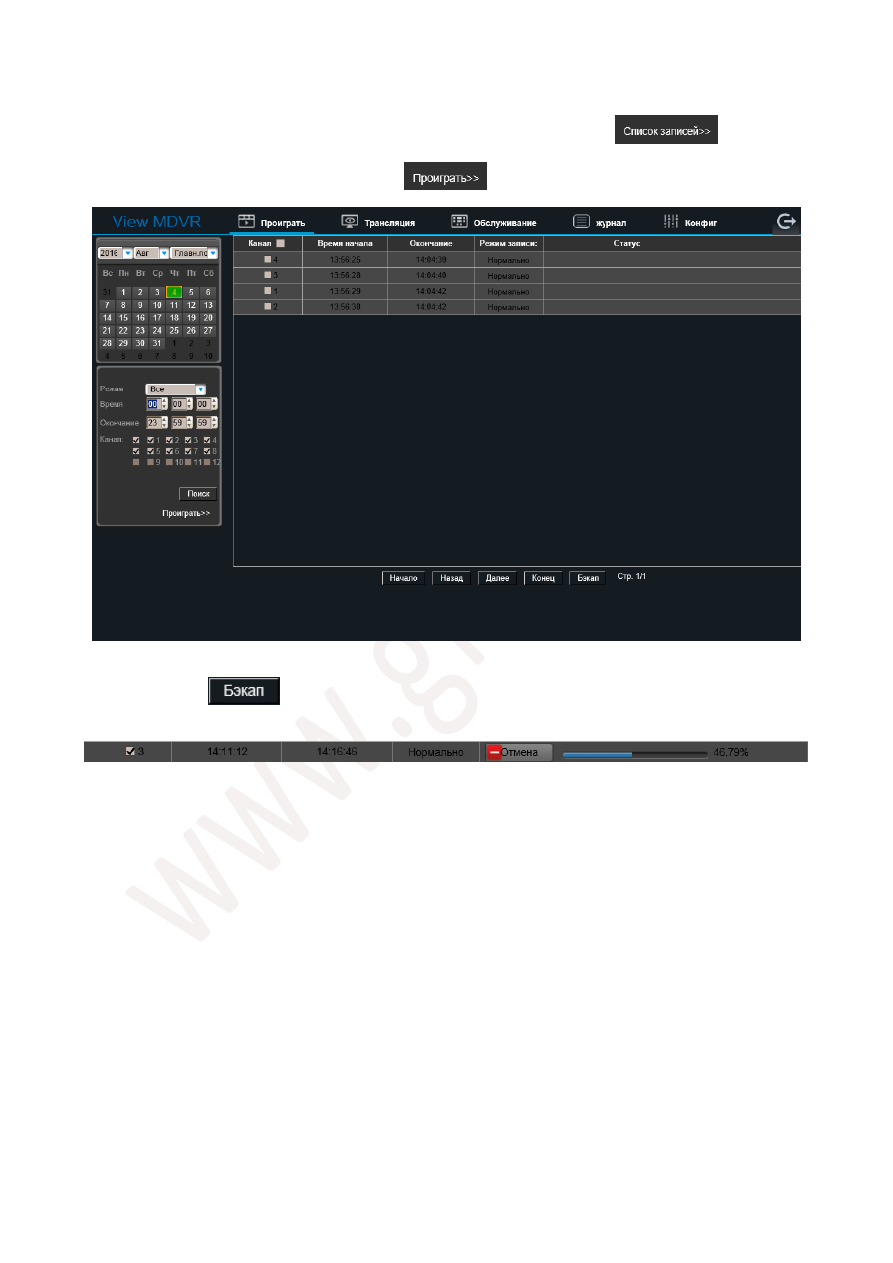

В данном разделе Вы можете воспроизводить сделанные регистратором записи.
В окне календаря дни в которые велась запись будут подсвечены.

Нажмите мышкой на выбранное число. Отметьте “галочкой” необходимые камеры.
На шкале времени вы увидите подсвеченные промежутки – это время в которое велась запись.

Кликните мышкой на нудном участке и нажмите кнопку воспроизведения

Начнется

воспроизведение записи.
Кнопки панели воспроизведения:

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Если Вы хотите посмотреть файлы и экспортировать их нажмите пункт

, для

возвращения к воспроизведению нажмите

Для резервного копирования на компьютер пользователя отметьте “галочкой” нужные файлы и

нажмите кнопку

На экране отобразится процесс загрузки файла в директорию пользователя, как показано ниже:

По умолчанию директория пользователя: C:\Users\XXX\NVR\, где XXX – имя пользователя
операционной системы.

3.4

Обслуживание

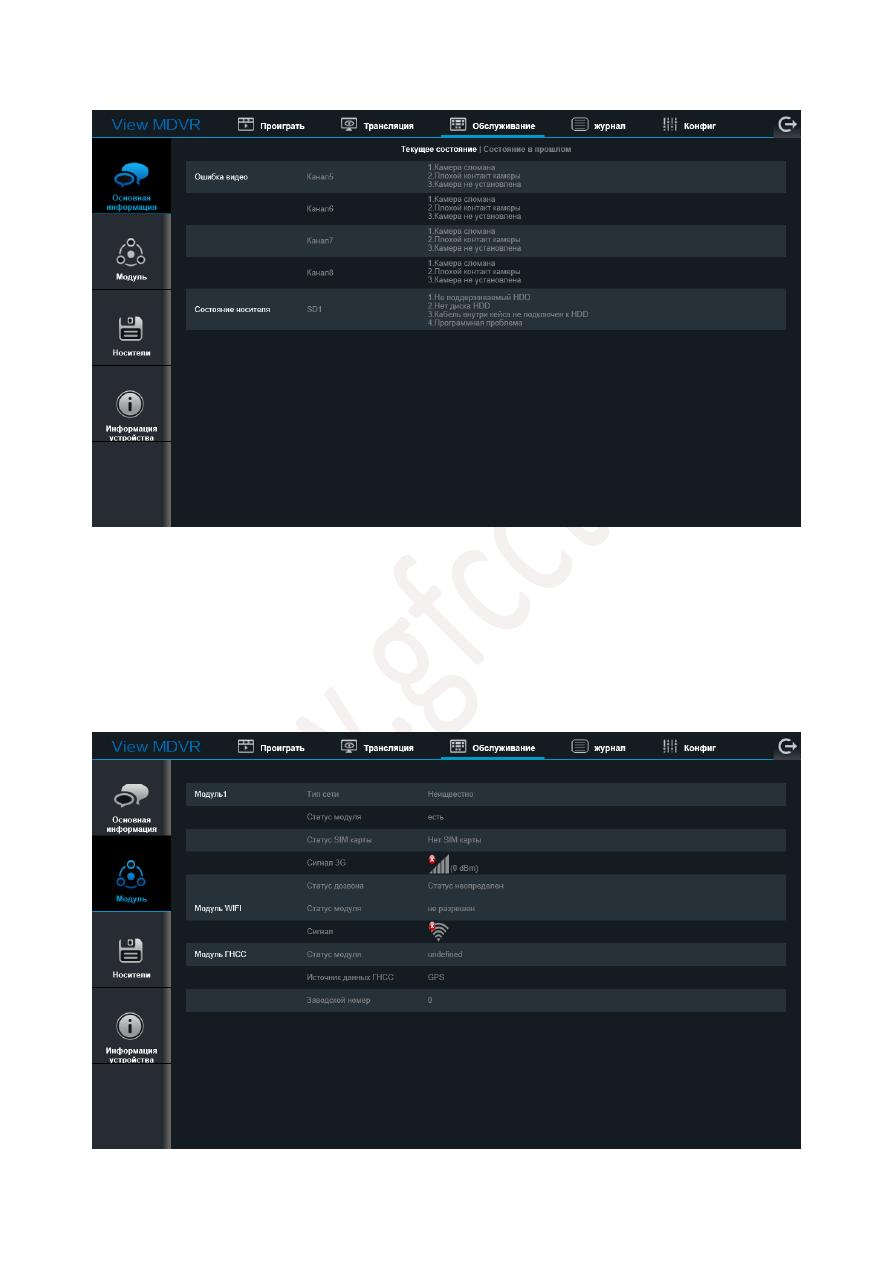

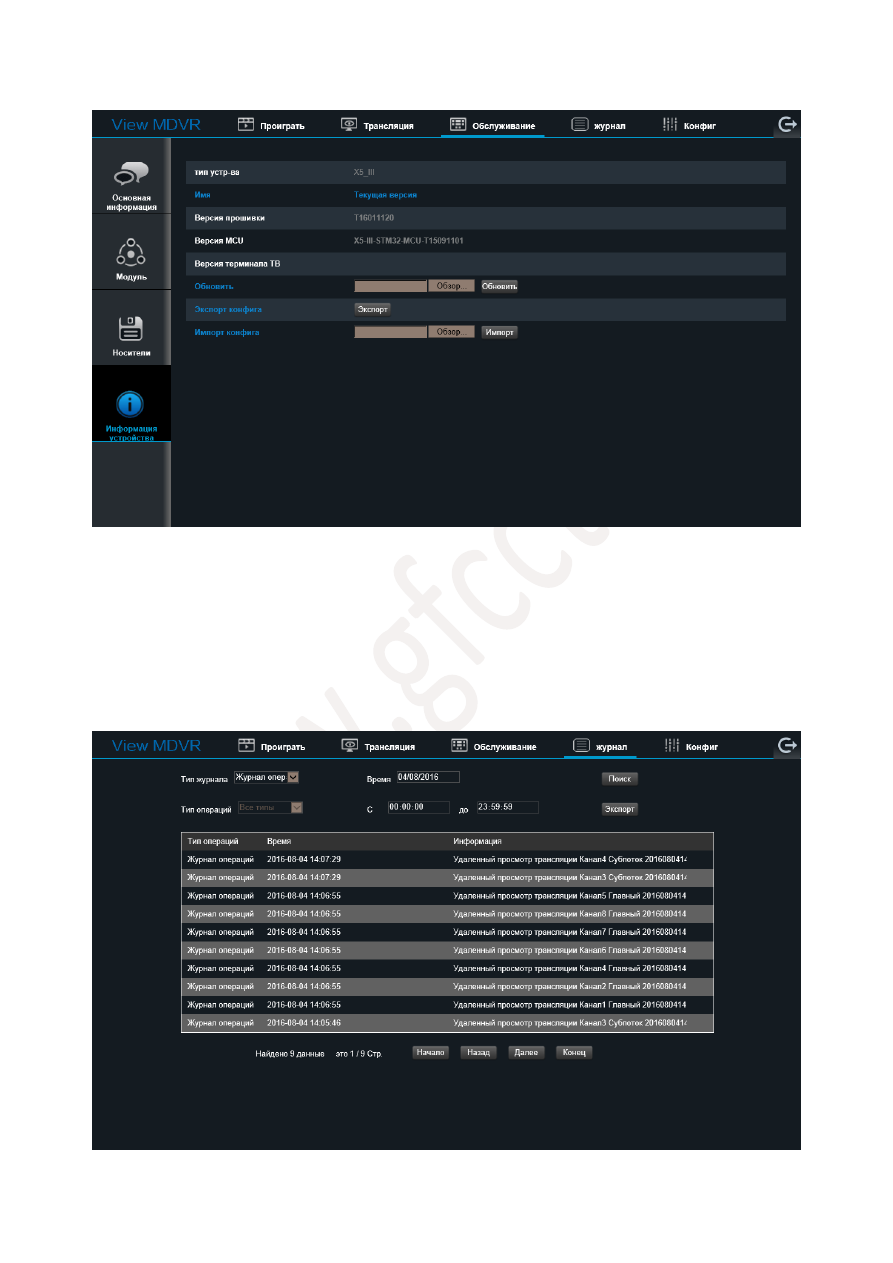

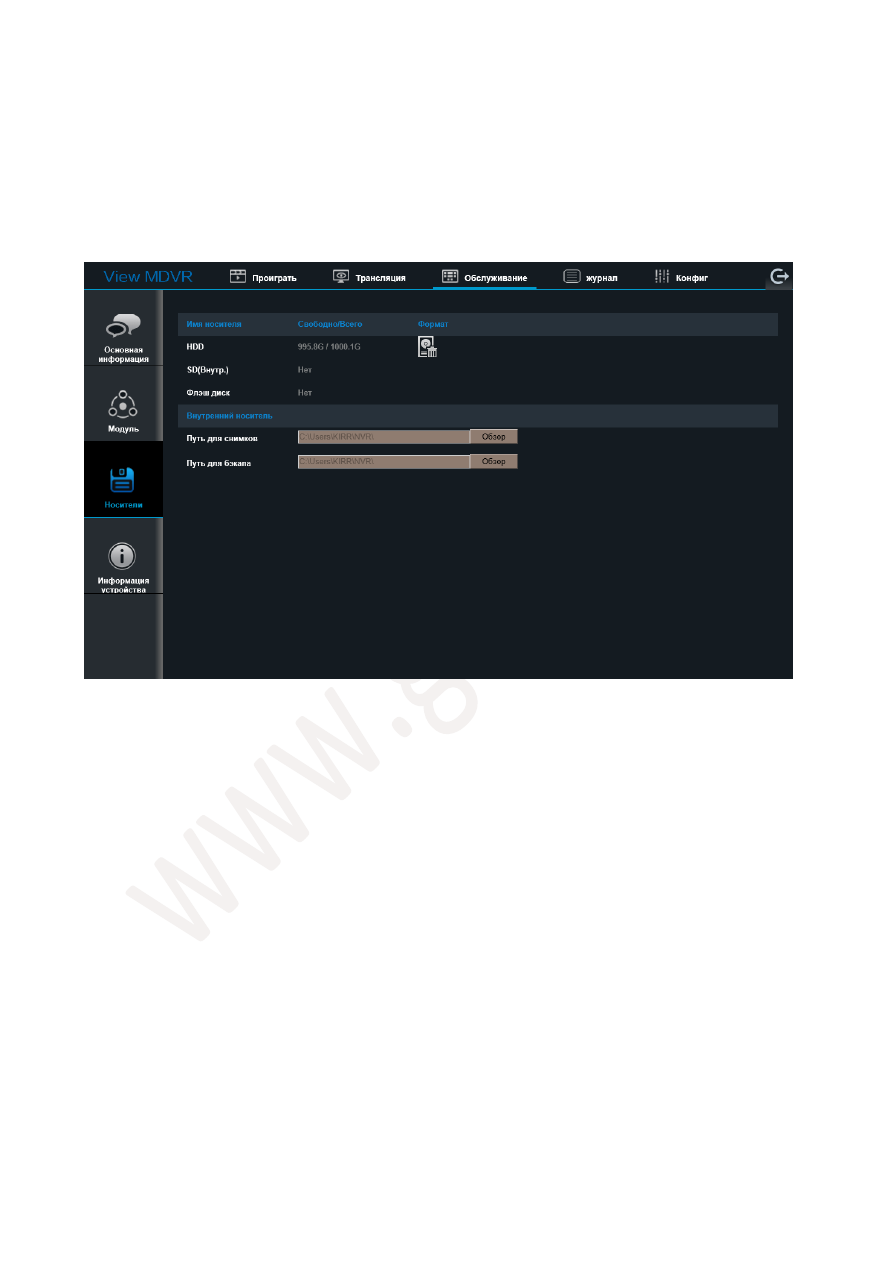

.4.1 Основная информация

В данном разделе находится информация о текущих неполадках или уведомлениях

устройства.

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Приложение 1

Расчет архива жесткого диска

Отношение уровня качества к видеопотоку

Разрешение

Качество

Поток Kbps

720P

6144

4800

4128

3456

2784

2112

1440

768

WD1

2662

1997

1599

1331

1170

1040

936

832

WHD1

1664

1248

998

832

728

650

585

520

WCIF

1040

780

624

520

455

405

364

325

2048

1536

1230

1024

900

800

720

640

HD1

1280

960

768

640

560

500

450

400

CIF

800

600

480

400

350

312

280

250

Расчет файла записи

Размер файла записи для каждого канала:

Время записи (с) x Поток (Kbps) / 8 / 1024 = Размер файла (MB)

Т.е. для примера размер файла записи в разрешении D1 в

максимальном качестве за один час : 3600 x 2048 Kbps / 8 /

1024 = 900 MB

Отношение уровня качества к разрешению

Разрешение

Качество 1

Запись (MB)

720P

2700

2109

1814

1518

1223

928

632

337

WD1

1170

878

702

585

514

456

411

365

WHD1

731

549

438

365

320

285

257

229

WCIF

456

343

274

229

199

178

160

143

900

675

540

450

395

351

316

281

HD1

562

422

337

281

246

219

198

176

CIF

351

264

211

176

153

137

123

110

Автомобильный видеорегистратор GF-DV4030SD. Руководство пользователя (2016 год) - часть 3
