Автомобильный видеорегистратор GF-DV4030SD. Руководство пользователя (2016 год)

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Логин:

Введите имя пользователя для подключения к сети.

Пароль:

Введите пароль для подключения к сети.

Номер:

Введите номер телефона дозвона оператора.

Протокол аут.:

Выберете используемый протокол аутентификации вашего оператора.

Для Навигации по разделу используйте кнопки

Вверх / Вниз

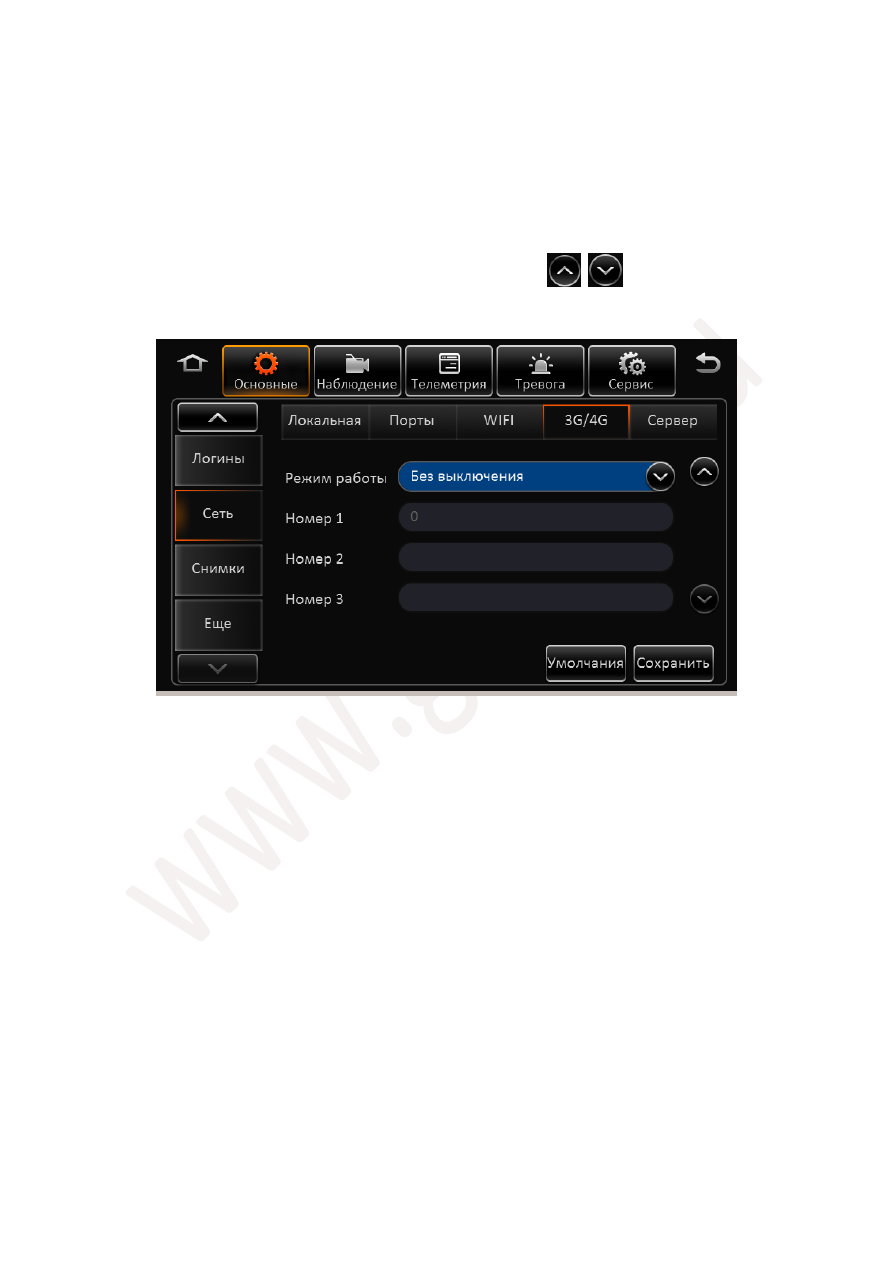

Режим работы:

Выберете режим работы модуля. Доступны три режима:

Без выключения

–

модуль будет работать постояно.

Включать по звонку /SMS

– интернет соединение будет

активировано при получении SMS или входящему звонку с определенных номеров.

Включать по сработке датчиков

– Соединение активируется только при срабатывании

датчиков.

Номер 1 / 2 / 3:

Введите номера телефонов, звонок или SMS с которых будет активировать

модуль.
Для сброса настроек в настройки по умолчанию нажмите кнопку

Умолчания

По окончании настроек нажмите кнопку

Сохранить

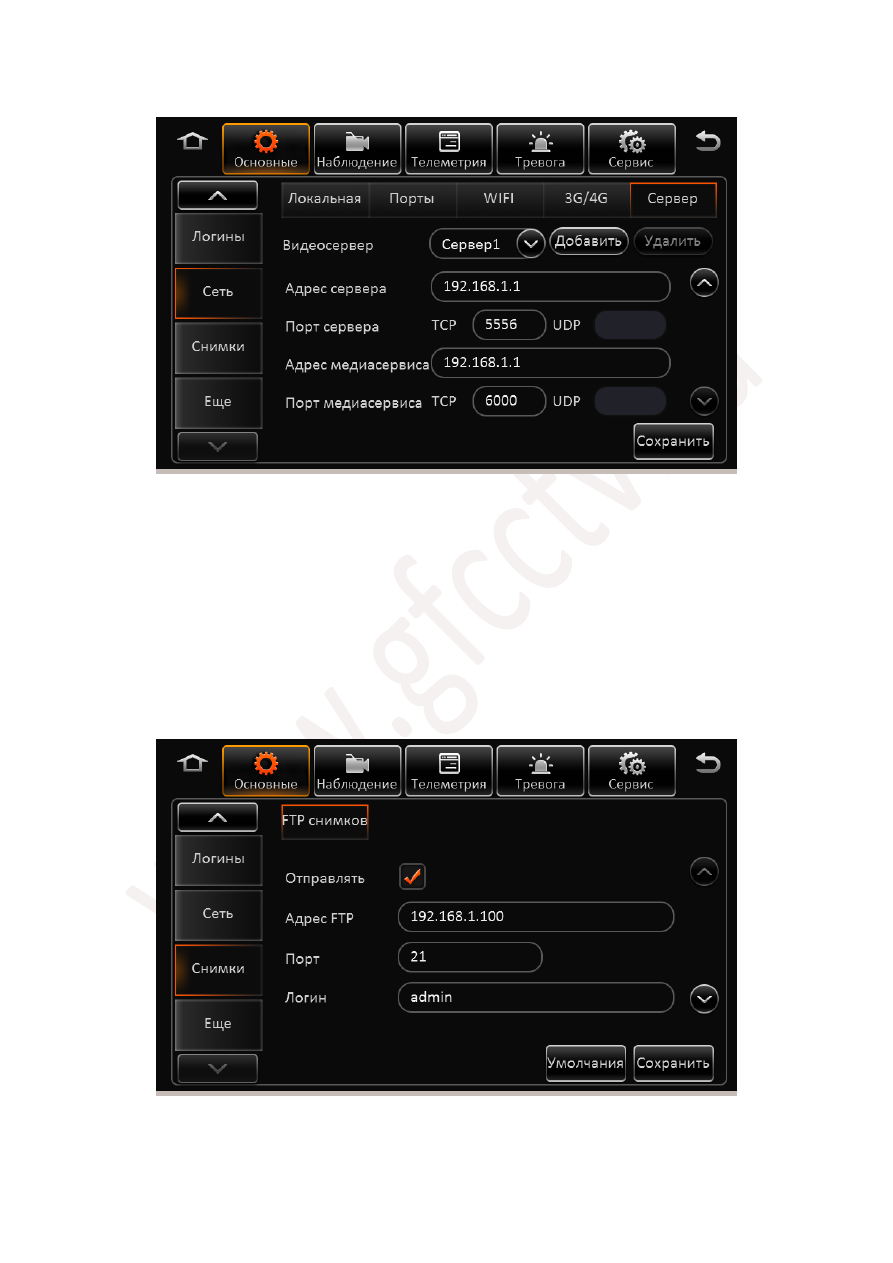

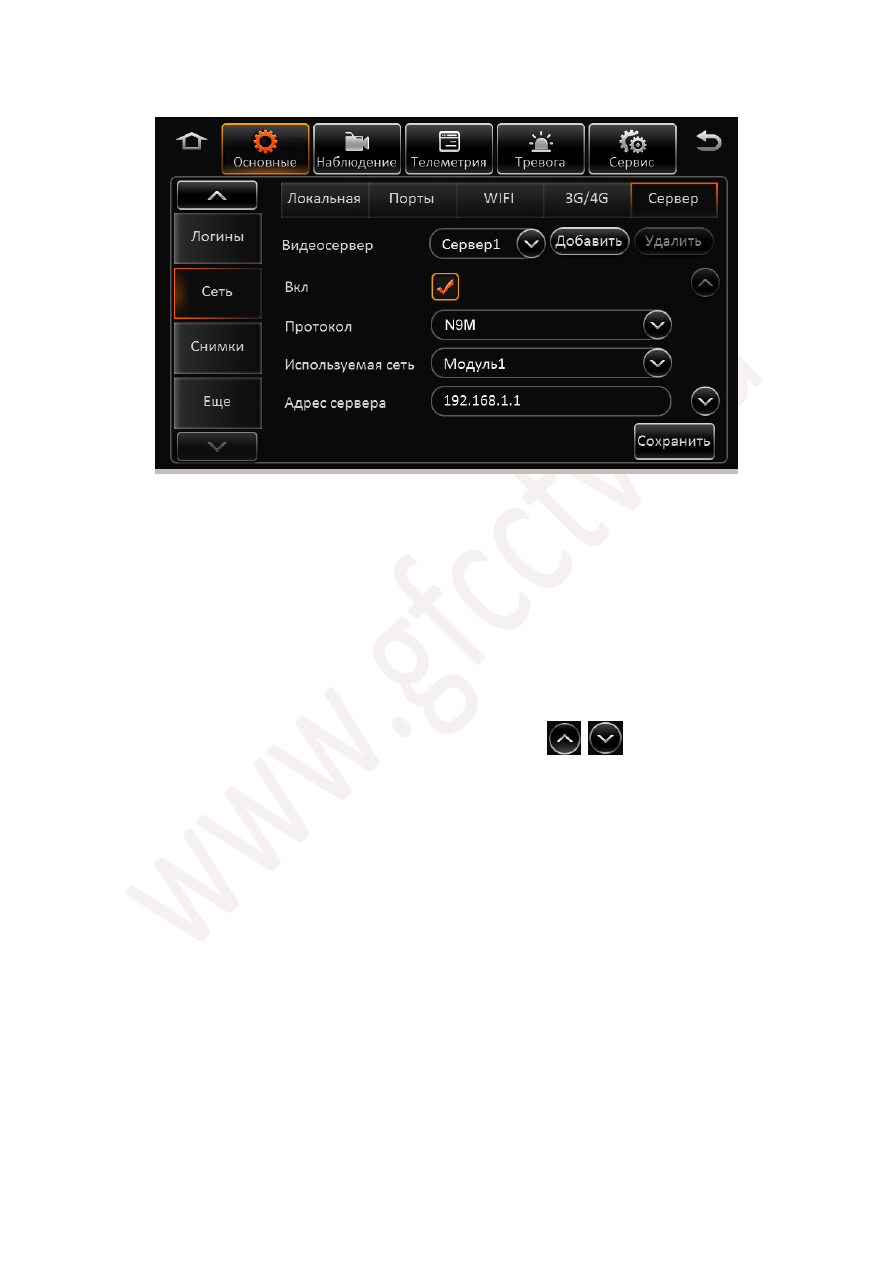

Раздел

Сервер

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Видеосервер:

Для создания сервера к которому будет осуществляться подключение нажмите

кнопку добавить. Максимальное количество внешних серверов ограничено шестью. По
умолчанию уже существует Сервер1. Для удаления ненужных серверов нажмите кнопку

Удалить

Сервер 1 удалить нельзя.

Вкл:

Отметьте этот пункт для активации подключения к серверу.

Протокол:

Выберете протокол соединения вашего регистратора с сервером. По умолчанию

используется протокол N9M.

Используемая сеть:

Выберете устройство через которое будет осуществляться связь

регистратора с сервером. Это может быть как локальная сеть, Wi-Fi так и сотовые сети.

Адрес сервера:

Введите IP адрес сервера к которому будет осуществляться подключение.

Для Навигации по разделу используйте кнопки

Вверх / Вниз

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Порт сервера:

Введите номер порта TCP или UDP через который будет происходить соединение.

Адрес медиасервиса:

Введите IP адрес медиасервера обрабатывающего видеоданные.

Порт медиасервиса:

Введите номер порта передачи видеоданных.

По окончании настроек нажмите кнопку

Сохранить

.5.1.6 Снимки

Раздел

FTP снимков

Отправлять:

Отметьте этот пункт для активации подключения к внешнему FTP серверу –

хранилищу тревожных кадров.

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Адрес FTP:

Введите адрес FTP сервера.

Порт:

Введите порт подключения к серверу. Порт по умолчанию 21.

Логин:

Введите имя пользователя и пароль.

Пароль:

введите пароль.

Для Навигации по разделу используйте кнопки

Вверх / Вниз

Для сброса настроек в настройки по умолчанию нажмите кнопку

Умолчания

По окончании настроек нажмите кнопку

Сохранить

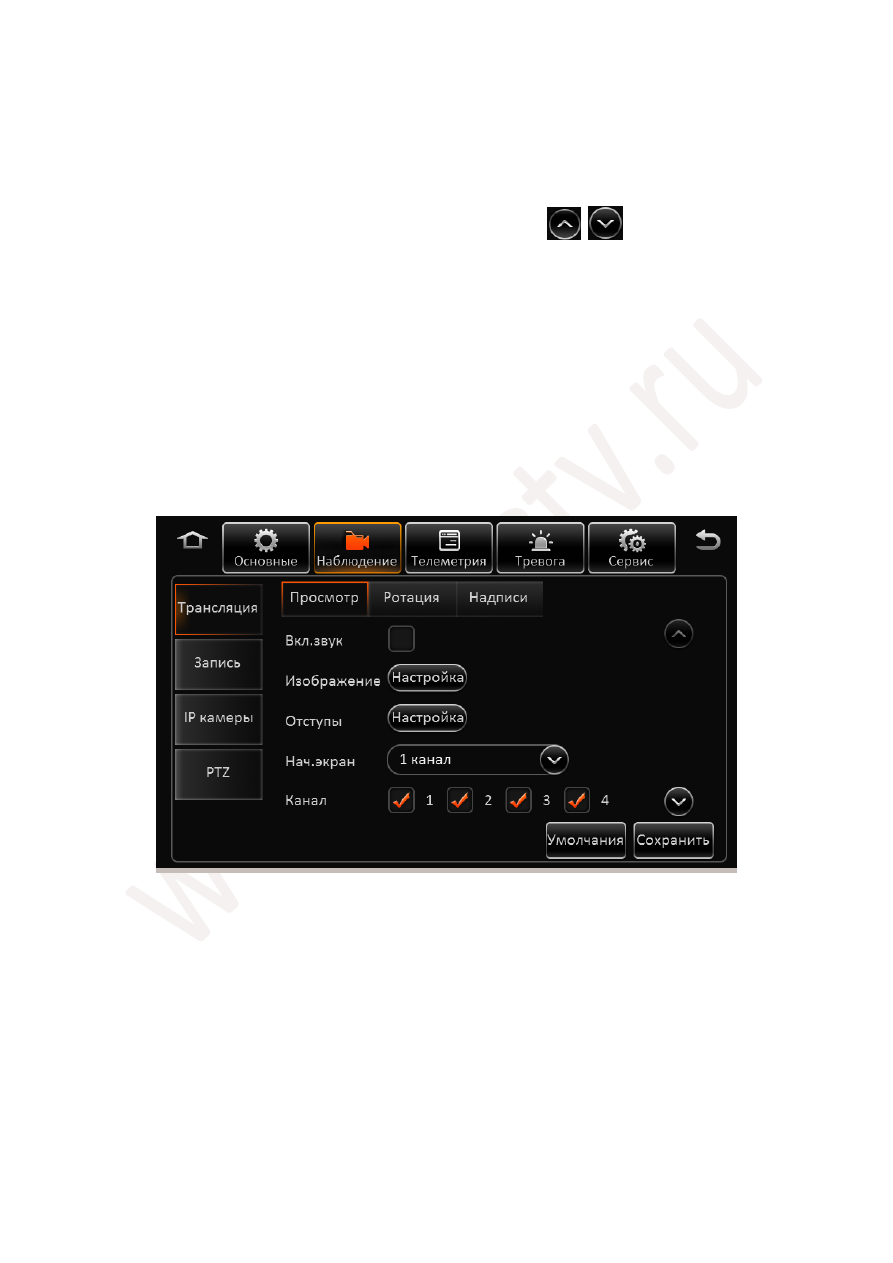

2.5.2

Наблюдение

2.5.2.1

Трансляция

Раздел

Просмотр

Вкл. звук:

Отметьте этот пункт для включения звука при просмотре видео.

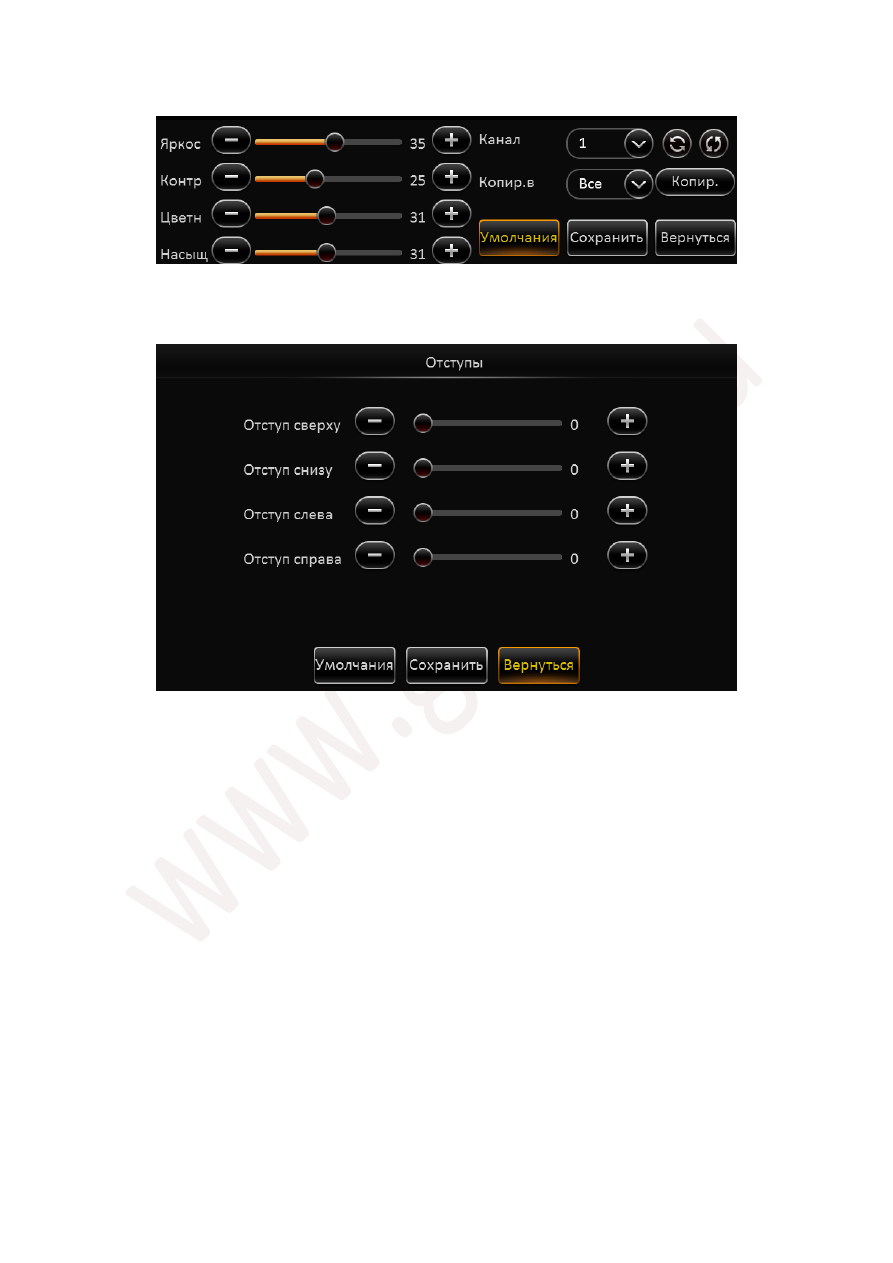

Изображение:

Нажмите на кнопку настройка для корректировки изображения. Вам доступны

настройка яркости, контрастности, цветности и насыщенности изображения. Установленные
параметры Вы можете скопировать на другие каналы. Воспользуйтесь кнопкой

Копировать

По

окончании настроек нажмите кнопку

Сохранить

. Далее нажмите кнопку

Вернуться

для возврата

в предыдущее меню.

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Отступы:

Если у Вас есть проблемы с отображением изображения на мониторе, вы можете

подкорректировать размер экрана под ваш монитор. Воспользуйтесь меню представленным
ниже:

Нач. экран:

Выберете вариант деления экрана, который будет отображаться по умолчанию при

загрузке регистратора.
Для возврата в предыдущее меню нажмите кнопку

Вернуться

Для сброса настроек в настройки по умолчанию нажмите кнопку

Умолчания

По окончании настроек нажмите кнопку

Сохранить

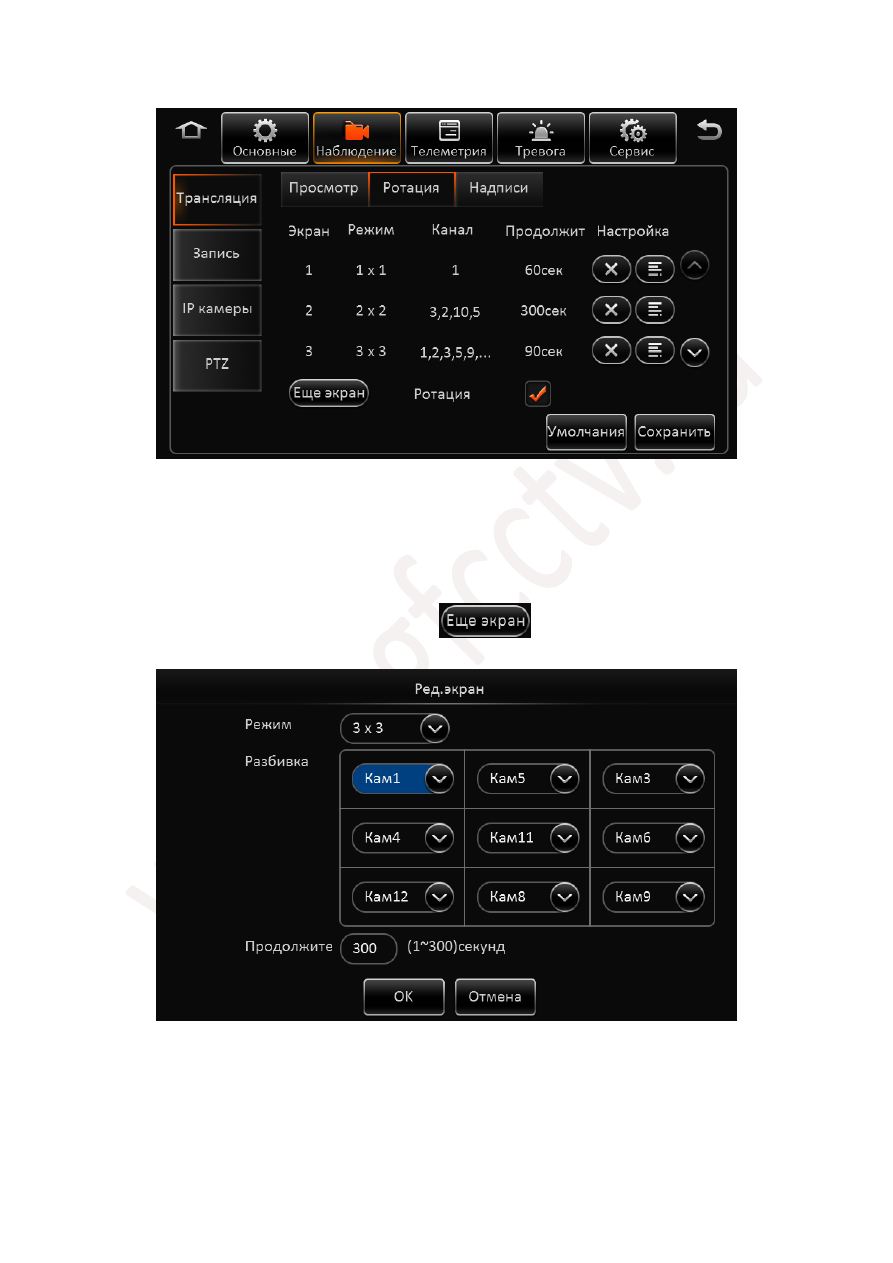

Раздел

Ротация

В данном разделе Вы можете настроить расположение камер на экране, а также периодическую
смену режимов деления камер через заданные промежутки времени.

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Экран:

Всего может быть добавлено 32 варианта экрана.

Режим:

Деление экрана - 1x1, 2x2, 3x3.

Канал:

Список каналов в данном делении.

Продолжительность:

Длительность показа экрана.

Для активации функции отметьте “галочкой” пункт

Ротация

Для создания варианта экрана нажмите кнопку

В появившемся окне выберете

Режим

деления экрана.

В разделе

Разбивка

выберете какие камеры и в каком месте будут располагаться.

Установите длительность показа этого экрана на мониторе в секундах.
Далее нажмите кнопку

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Для редактирования созданного нажмите кнопку

Для удаления экрана нажмите кнопу

Для Навигации по разделу используйте кнопки

Вверх / Вниз

Для сброса настроек в настройки по умолчанию нажмите кнопку

Умолчания

По окончании настроек нажмите кнопку

Сохранить

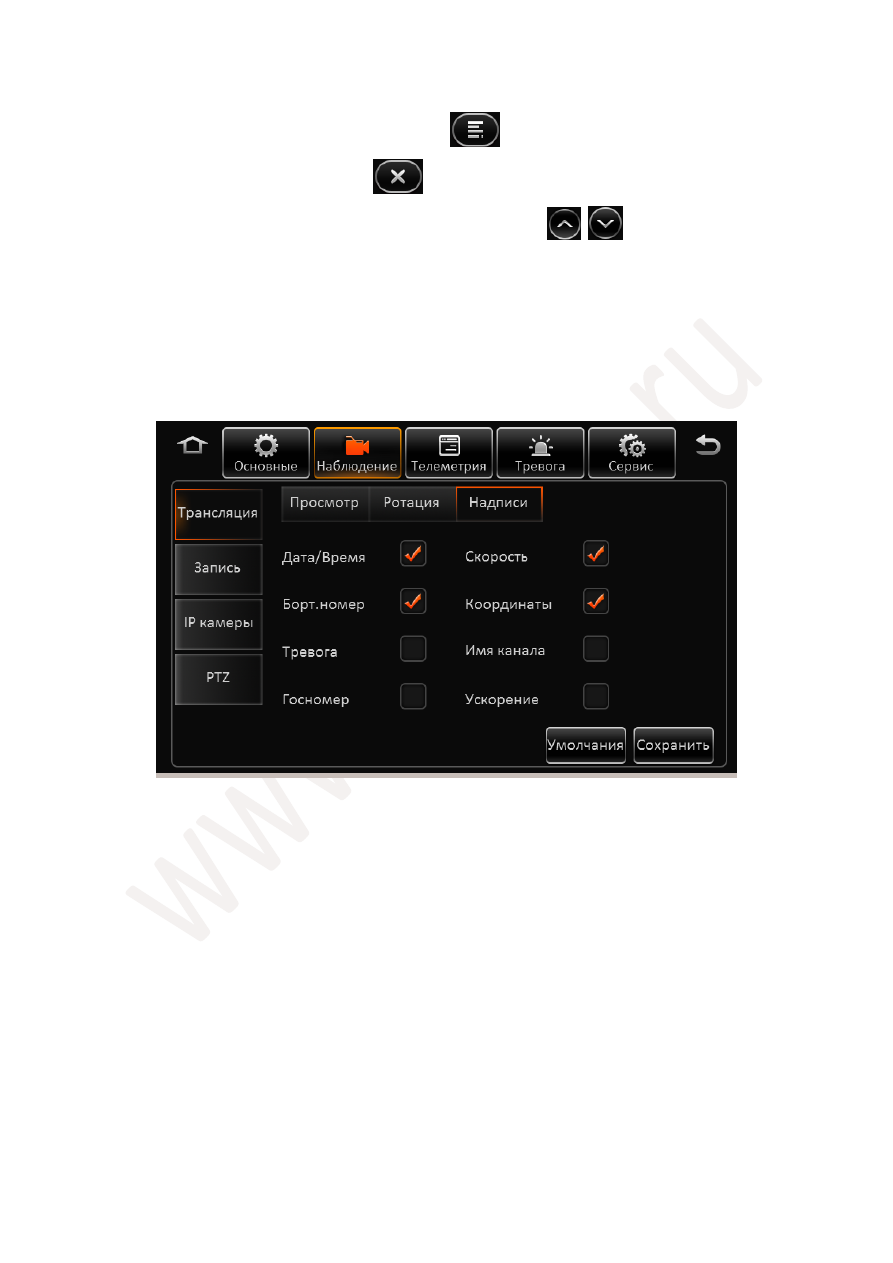

Раздел

Надписи

В данном разделе отметьте “галочкой” пункты, которые должны отображаться на экране.
Данные параметры будут отображаться, но не будут впечатываться в запись.

Дата/Время

– Отображение на экране текущей даты и времени

Борт.номер

– Отображение на экране бортового номера автомобиля

Тревога

– Отображение тревожных событий регистратора

Госномер

Отображение на экране государственного номера автомобиля

Скорость

– Отображение текущей скорости (при наличии модуля GPS)

Координаты

– Отображение текущих координат (при наличии модуля GPS)

Имя канала

– Отображение имени канала

Ускорение

– отображение информации о ускорении транспортного средства.

Для сброса настроек в настройки по умолчанию нажмите кнопку

Умолчания

По окончании настроек нажмите кнопку

Сохранить

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

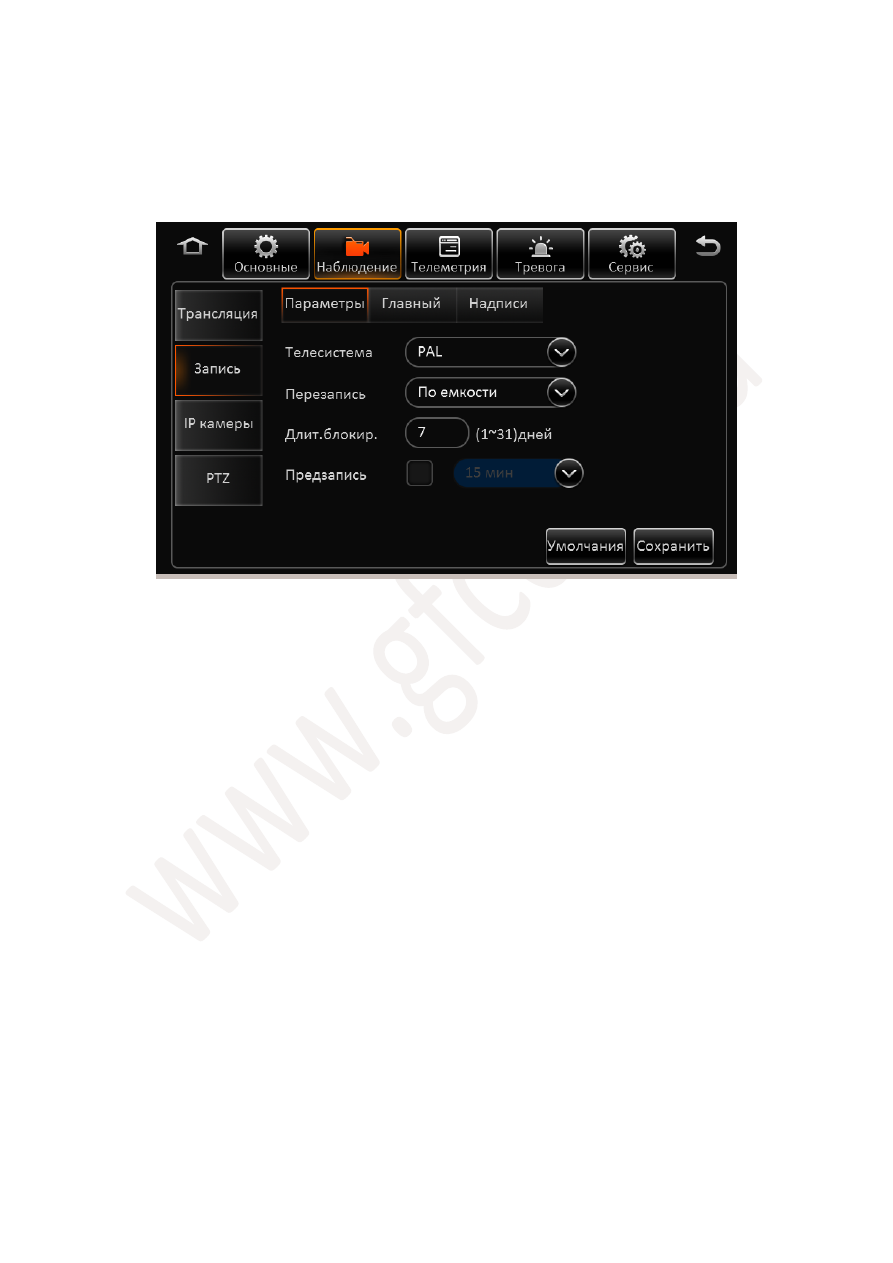

2.5.2.2

Запись

Раздел

Параметры

Телесистема:

По умолчанию установлена система PAL, при необходимости Вы можете изменить

на NTSC.

Перезапись:

Выберете один из вариантов: По емкости – информация будет перезаписываться

после заполнения всего носителя информации, По дням – перезапись будет осуществляться
через заданное количество дней, Не перезаписывать – по заполнению носителя запись будет
остановлена.

Длит.Блокир.:

Защита видеозаписи от удаления. Установите количество не удаляемых дней

записи.

Предзапись:

Предварительная запись до начала тревожного события. По умолчанию 15 минут,

установите необходимое Вам значение.

Раздел

Главный

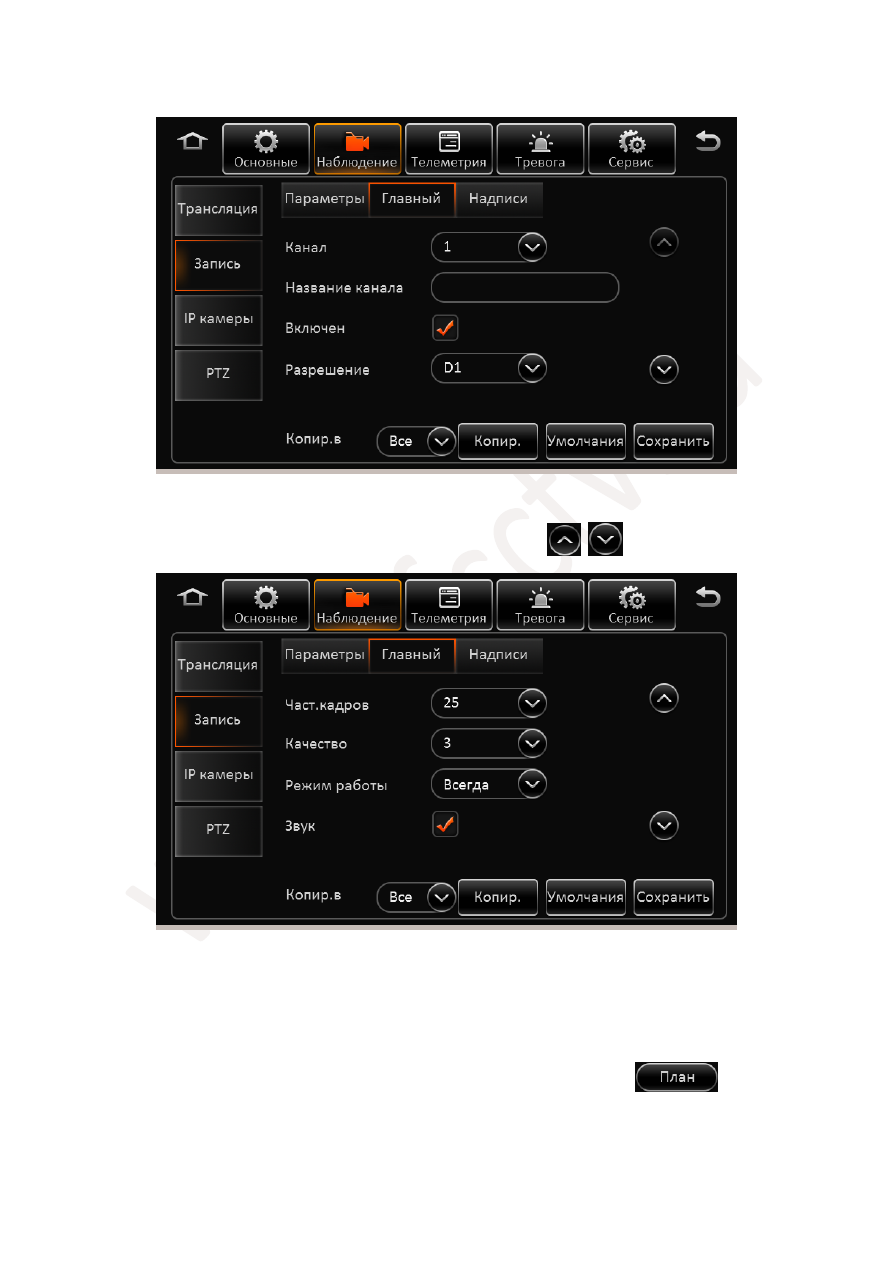

Канал:

Номер канала для которого производится настройка.

Название канала:

введите имя для канала.

Включен:

Отметьте этот пункт для включения записи камеры

Разрешение:

Поддерживаемые разрешения аналогово сигнала: D1/HD1/CIF/WD1/WHD1/WCIF,

если камера IP – поддерживается разрешение до 720P.

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Для Навигации по разделу используйте кнопки

Вверх / Вниз

Част.кадров:

Установите частоту кадров для записи.

Качество:

Установите необходимый уровень качества записи.

Режим работы:

Установите нужный режим записи: Всегда – запись ведется постоянно, По плану

– запись происходит по составленному расписанию, Тревога – запись происходит по тревожным
событиям.

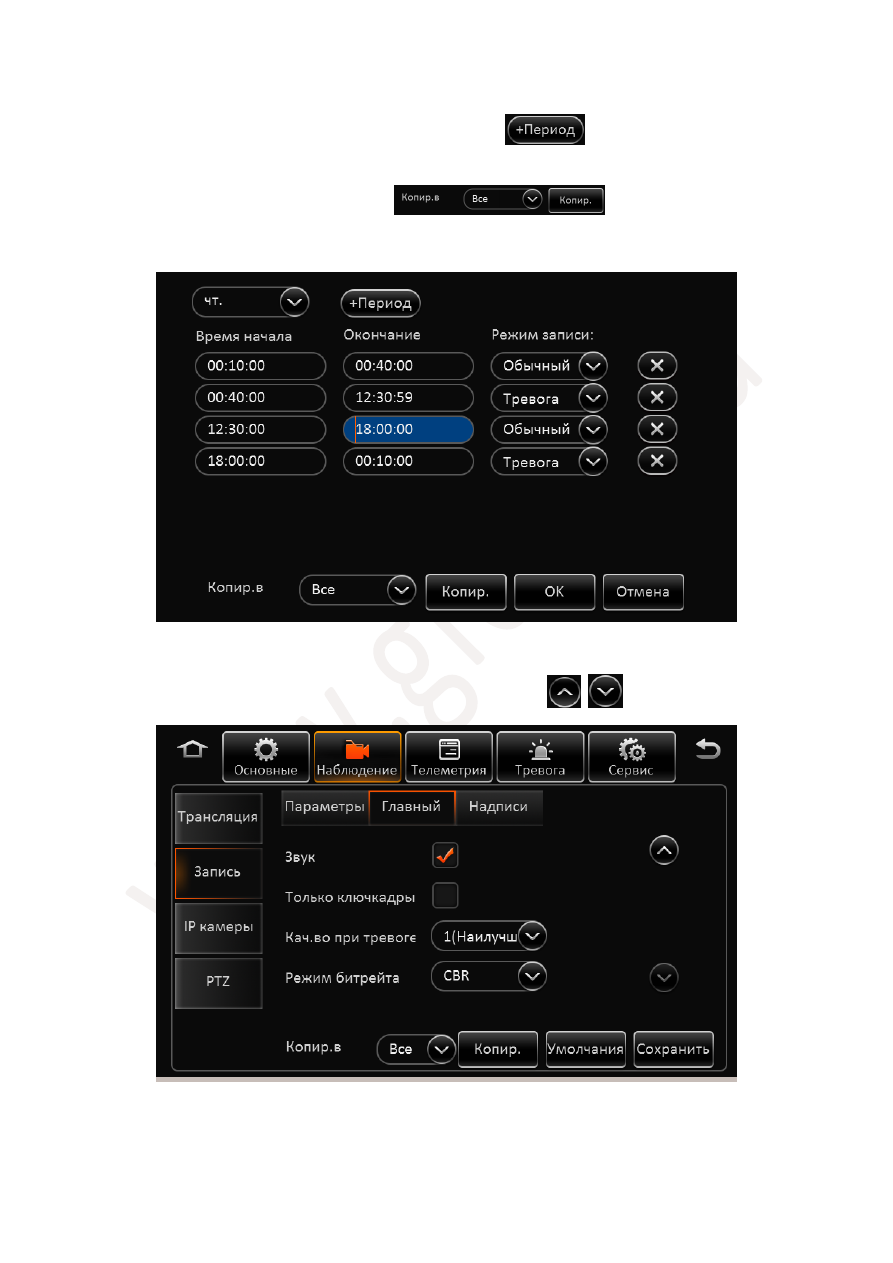

Для составления расписания выберете пункт

По плану

и нажмите кнопку

В открывшемся окне выберете день недели, введите время начала записи и время ее окончания,
а также ее тип Обычный – постоянная запись, Тревога – запись по тревожному событию.

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Добавьте необходимые интервалы записи нажав кнопку

Таким же образом составьте

план на каждый день недели. Если Вы хотите скопировать текущий план на конкретный день или

на все дни недели, выберете дни в меню

и воспользуйтесь кнопкой

Копир.

Аудио:

Отметьте этот пункт для записи звука. Обратите внимание, что звук не может быть

записан отдельно без видео.

Для Навигации по разделу используйте кнопки

Вверх / Вниз

Только ключкадры:

Отметьте этот пункт при плохом соединении и потере кадров. Будет

осуществляться передача только ключевых кадров.

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Кач.во при тревоге:

Установите уровень качества записи на который будет происходить

переключение по наступлении тревожного события. По окончании тревожного события уровнь
качества вернется в прежнее состояние.

Режим битрейта:

Установите тип битрейта VBR или CBR.

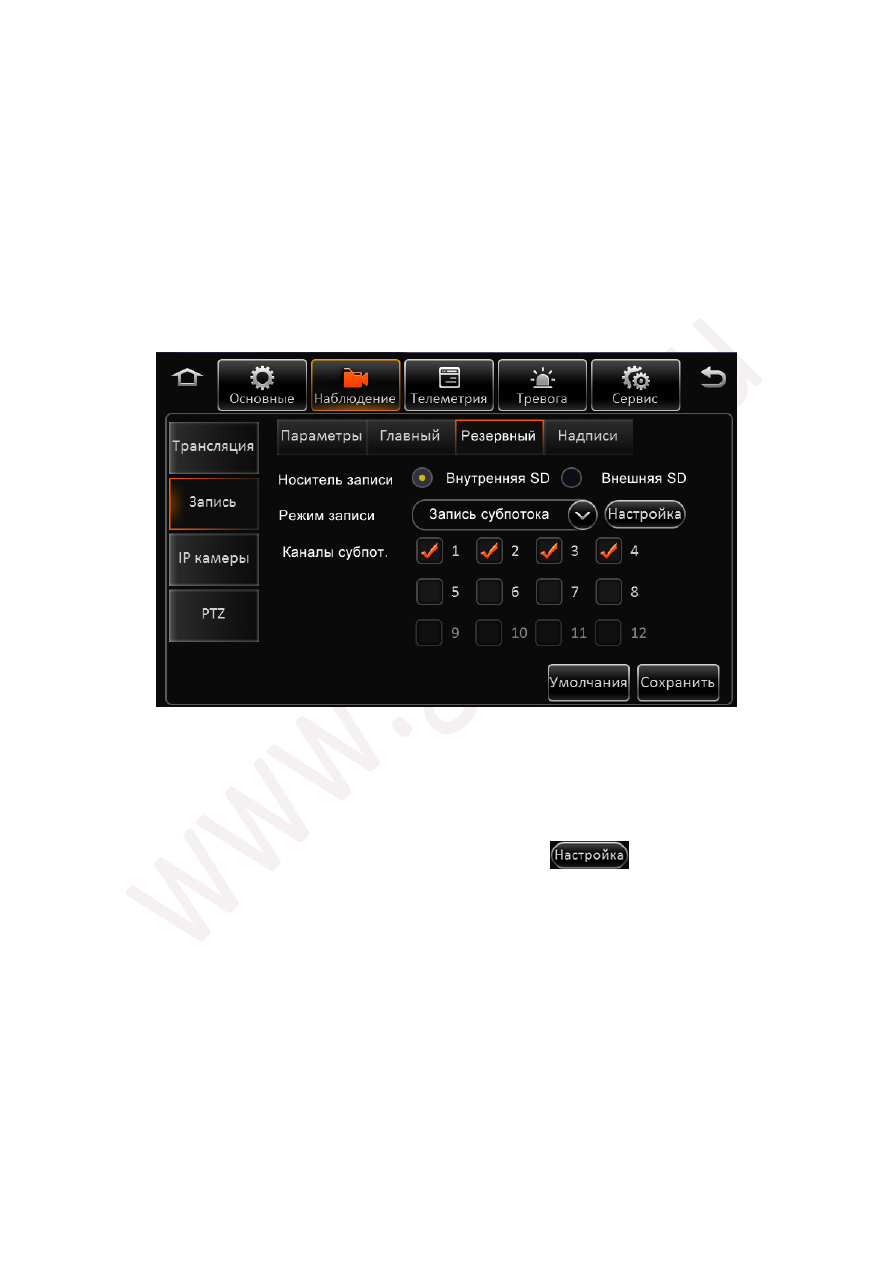

Раздел

Резервный

В данном разделе модно установить дополнительные опции записи для более надежной
сохранности.

Носитель записи:

Выберете место куда будет вестись резервная запись.

Режим записи:

В данном режиме доступны три типа записи: Запись суб. – запись в

настраиваемом разрешении отличном от главного потока, Зеркал.глав – зеркальная запись
основного потока, Зеркал.глав(По тревоге) - зеркальная запись основного потока при наступлении
тревожного события.

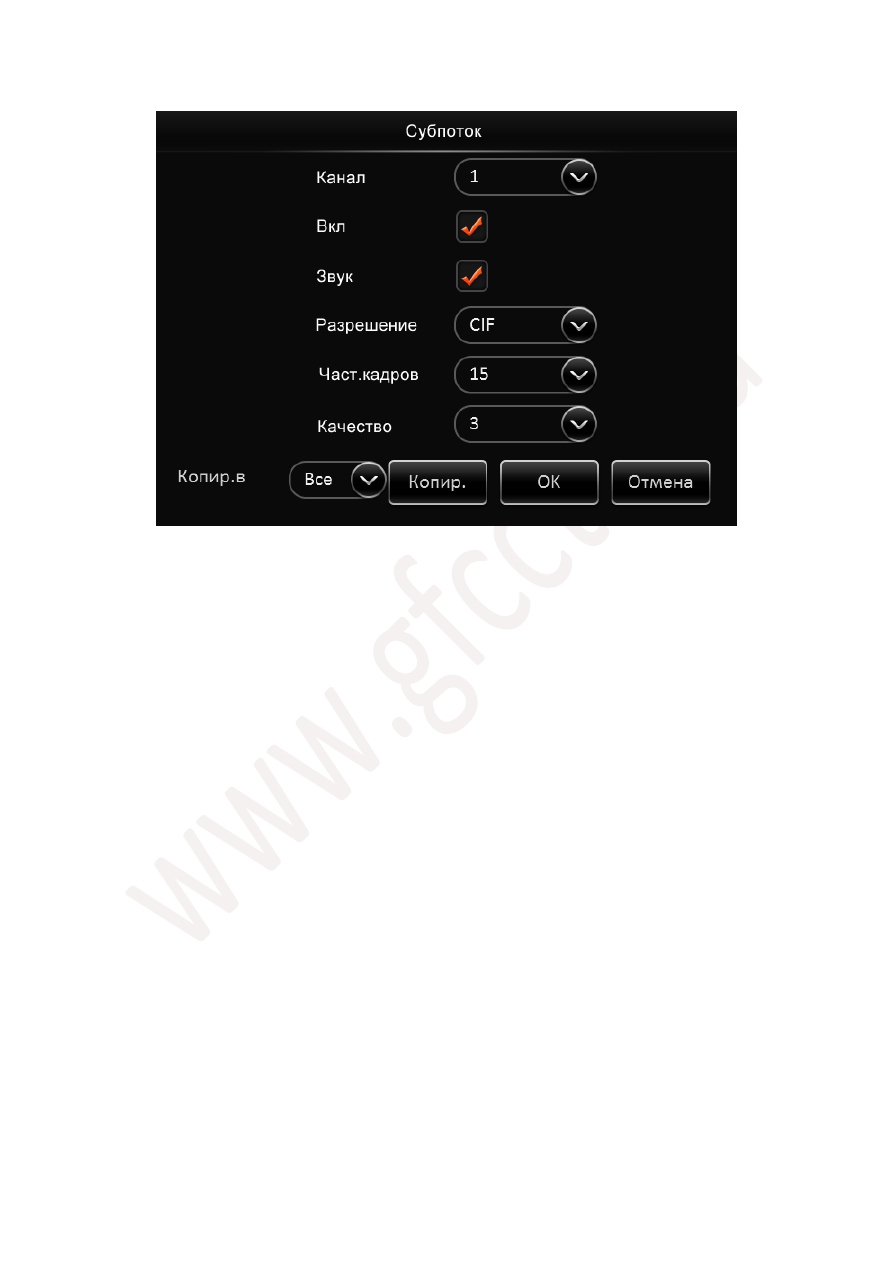

Для настройки параметров резервного потока нажмите кнопку

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

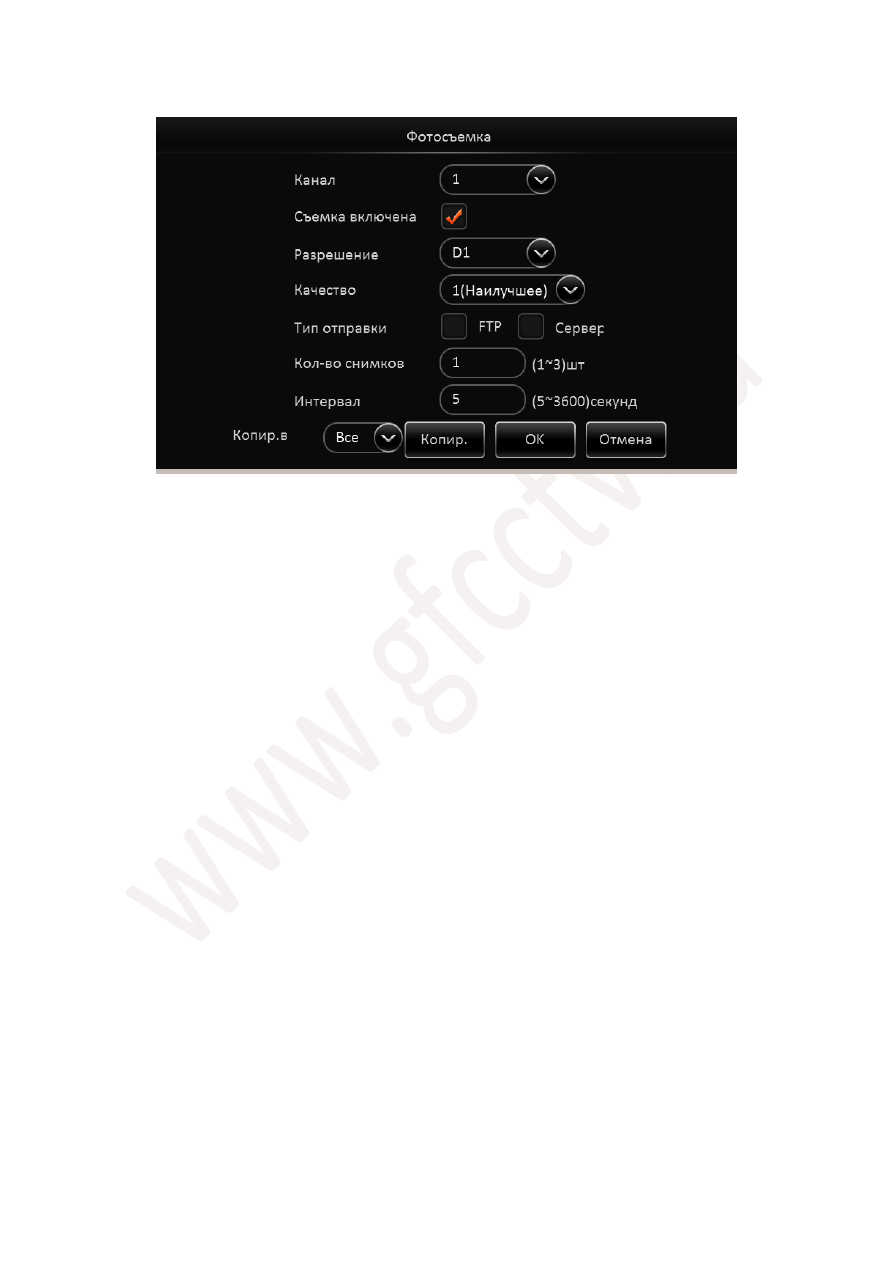

- 90

Канал:

Выберете канал снимки которого будут осуществляться.

Вкл:

Отметьте этот пункт для активации функции.

Звук:

Отметьте этот пункт для записи звука.

Разрешение:

Выберете разрешение записи.

Частота кадров:

Выберете частоту кадров записи.

Качество:

Выберете уровень качества для снимка.

Копир.в:

Выберете каналы на которые Вы хотите скопировать настройки кнопку

Копир.

, далее

нажмите

Для сброса настроек в настройки по умолчанию нажмите кнопку

Умолчания

По окончании настроек нажмите кнопку

Сохранить

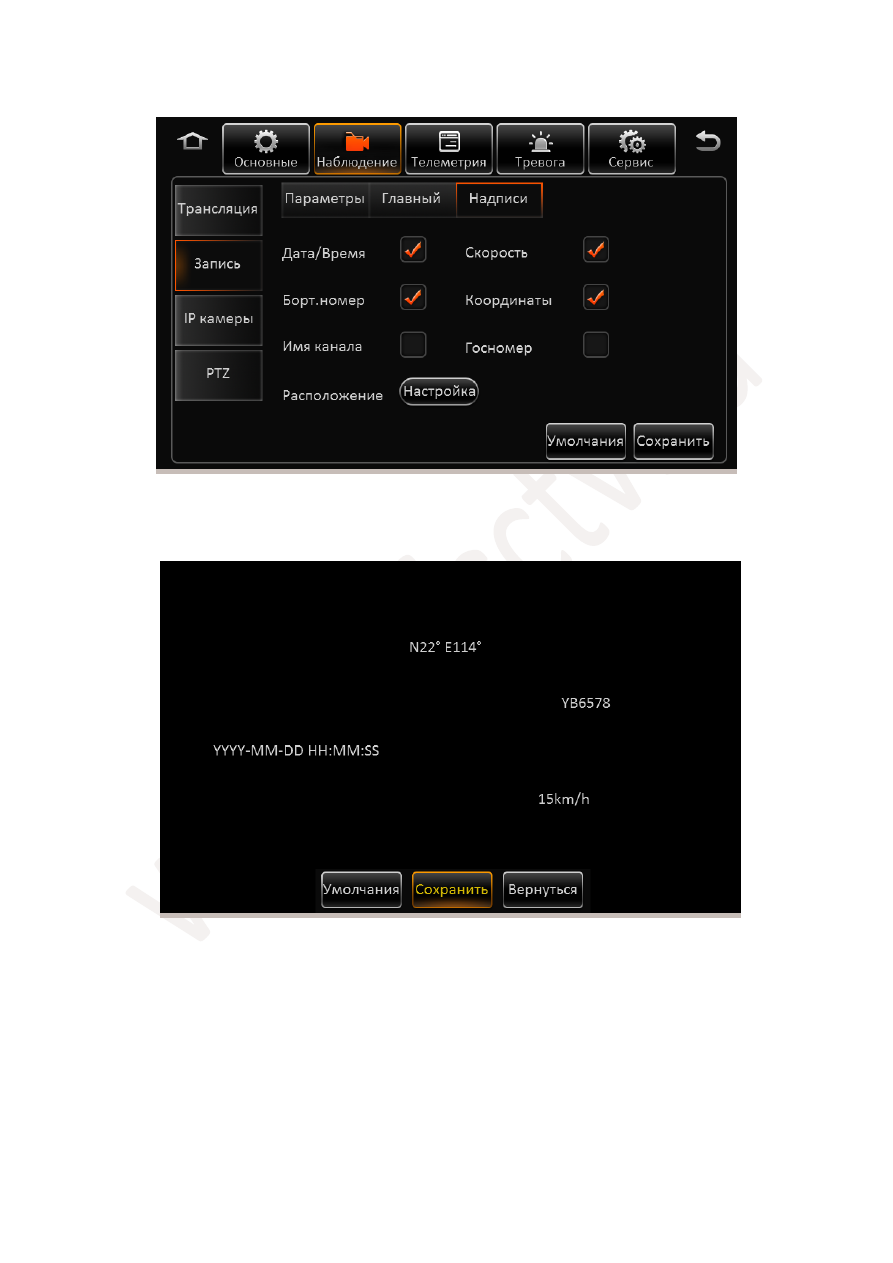

Раздел

Надписи

В данном разделе отметьте “галочкой” пункты, которые будут впечатываться в запись.

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Для выбора расположения надписей нажмите кнопку

Настройка

и далее перетащите мышкой

выбранные Вами параметры в нужное место экрана.

Дата/Время

– Отображение на экране текущей даты и времени

Борт.номер

– Отображение на экране бортового номера автомобиля

Госномер

Отображение на экране государственного номера автомобиля

Скорость

– Отображение текущей скорости (при наличии модуля GPS)

Координаты

– Отображение текущих координат (при наличии модуля GPS)

Имя канала

– Отображение имени канала

Для сброса настроек в настройки по умолчанию нажмите кнопку

Умолчания

По окончании настроек нажмите кнопку

Сохранить

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

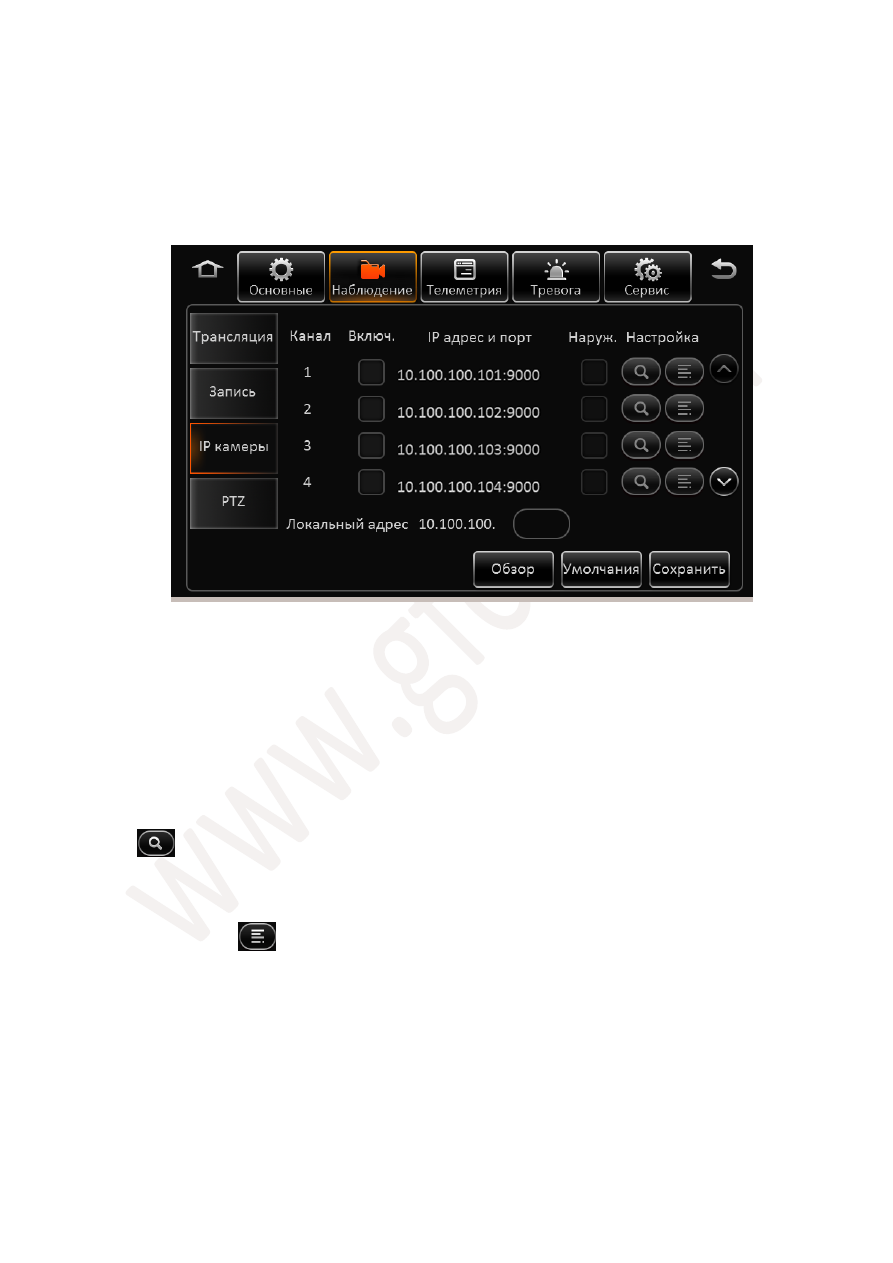

2.5.2.3 IP

камеры

В данном разделе производится установка и настройка IP камер, если таковые используются в
системе.

Канал:

Номер канала на котором отображается IP камера. Обратите внимание, что если на одном

и том же канале у Вас установлена аналоговая камера и IP камера, приоритет имеет IP камера.

Включить:

Отметьте этот пункт для включения IP камеры.

адрес и порт:

Отображается адрес установленной IP камеры и ее порт подключения.

Настройка:

Поиск и настройка IP камер.

Обзор:

Поиск всех IP камер в локальной сети, и автоматическое присвоение адресов IP камерам.

Локальный адрес:

Локальный адрес для поиска камер внутри сети. По умолчанию 10.100.100.1.

Добавление IP камер возможно двумя путями:
А) Для добавления IP камеры на выбранный канал отметьте этот канал и нажмите кнопку поиска

камер

После того как камеры будут найдены, отметьте нужные Вам ”галочкой” и нажмите

кнопку

Б) Для добавления камеры в ручном режиме на выбранный канал отметьте этот канал и нажмите

кнопку добавления

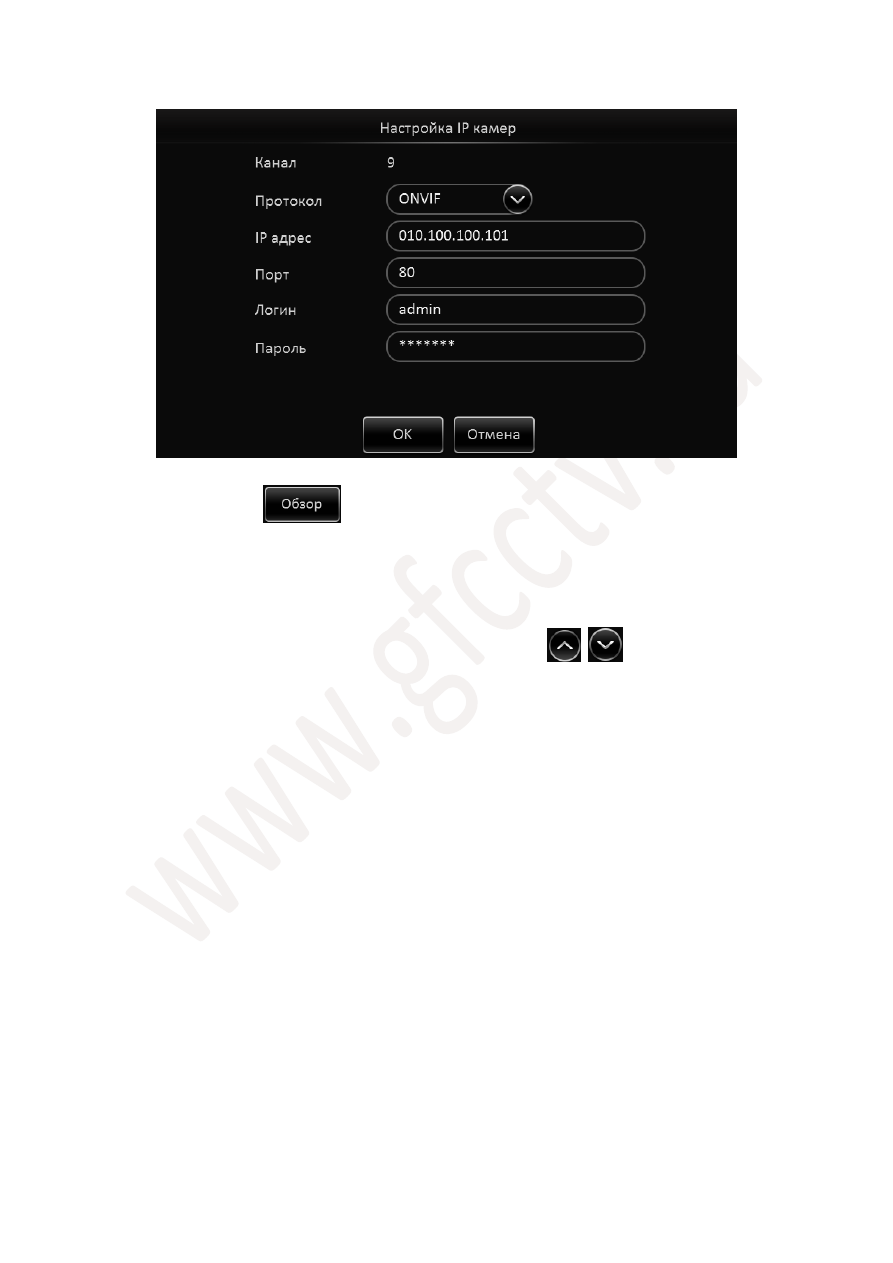

В появившемся окне выберете протокол подключения IP камеры

ONVIF или N9M. Введите IP адрес камеры, порт подключения, имя пользователя и пароль. После
чего нажмите кнопку

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Если все параметры указаны верно камера будет подключена.

В) Нажмите на кнопку

Будет произведен поиск камер в локальной сети. Камерам

найденным в сети будут автоматически назначены IP адреса. Далее отметьте ”галочкой” камеры
которые Вы будете использовать и нажмите кнопку

(Данная операция применима только к

камерам работающим по протоколу N9M)

Для Навигации по разделу используйте кнопки

Вверх / Вниз

Для сброса настроек в настройки по умолчанию нажмите кнопку

Умолчания

По окончании настроек нажмите кнопку

Сохранить

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

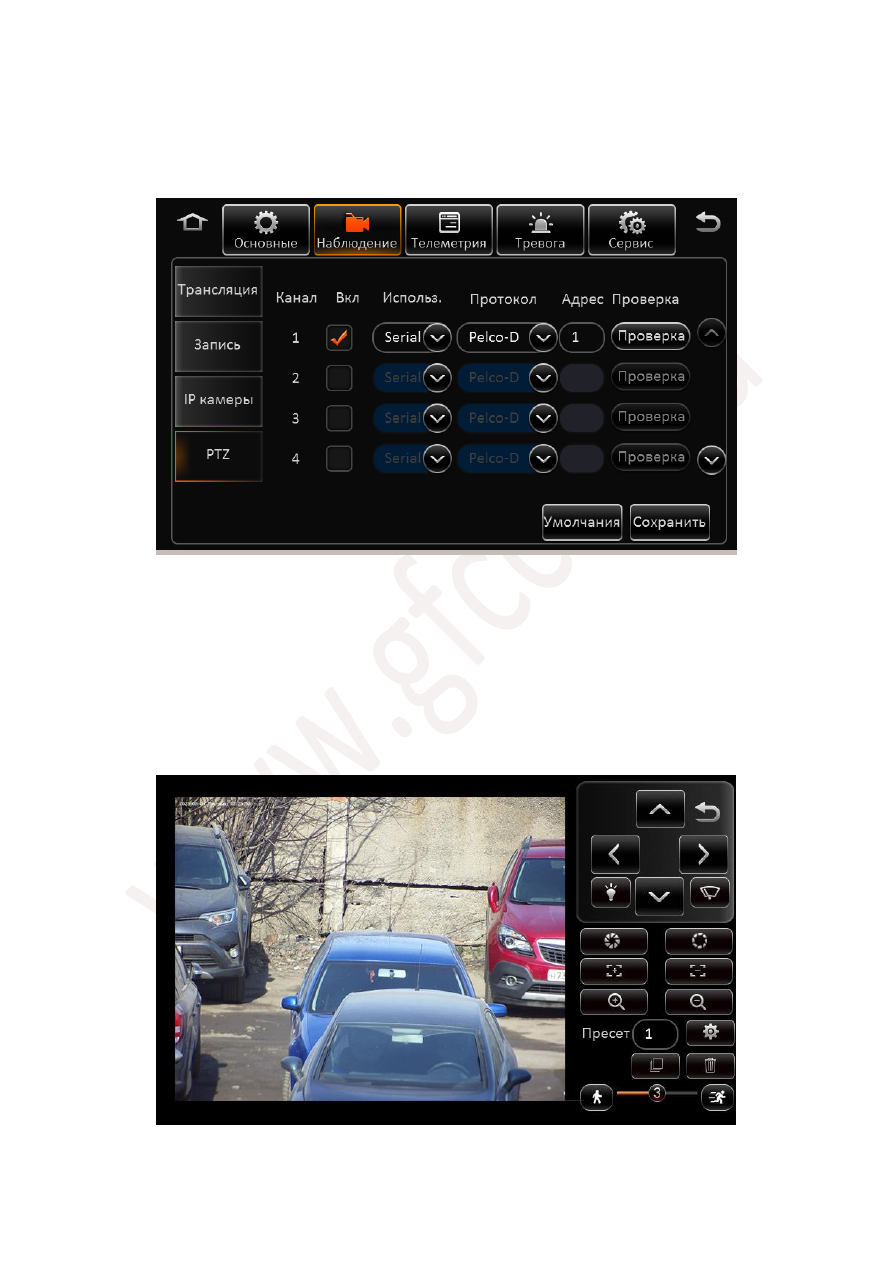

2.5.2.4 PTZ

Канал:

Номер канала.

Включить:

Отметьте этот пункт на канале где установлена поворотная камера.

Использовать:

Выберете метод управления поворотной камерой через Serial порт регистратора

или по локальной сети используя протокол N9M или ONVIF.

Протокол:

Выберете протокол управления поворотной камеройпо порту Serial: Pelco-D или

Pelco-P.

Адрес:

Задайте адрес поворотной камеры.

Проверка:

Для проверки работоспособности нажмите эту кнопку. Отобразится интерфейс

управления как представлено ниже:

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

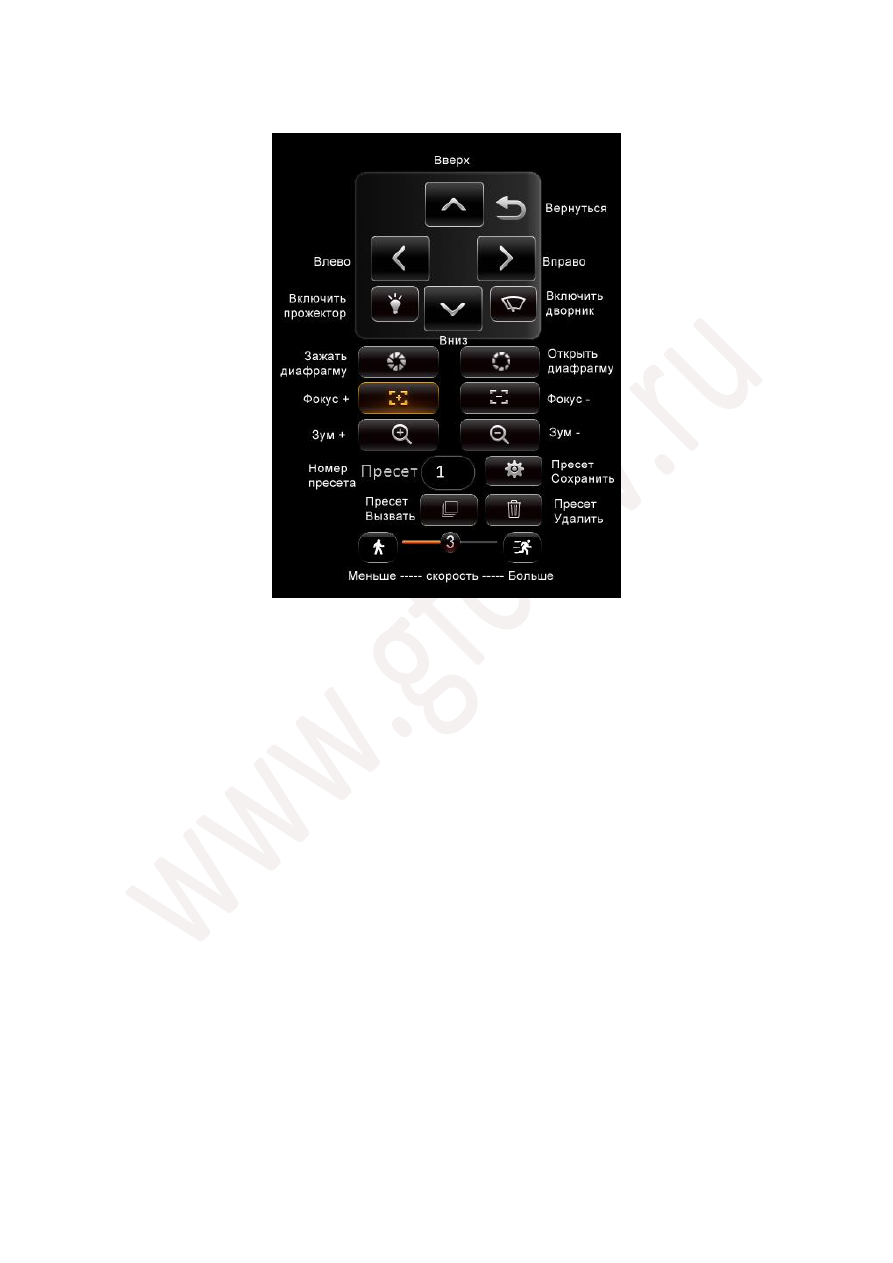

Кнопки пульта управления PTZ:

Для сброса настроек в настройки по умолчанию нажмите кнопку

Умолчания

По окончании настроек нажмите кнопку

Сохранить

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

2.5.3

Телеметрия

2.5.3.1

Основные

Раздел

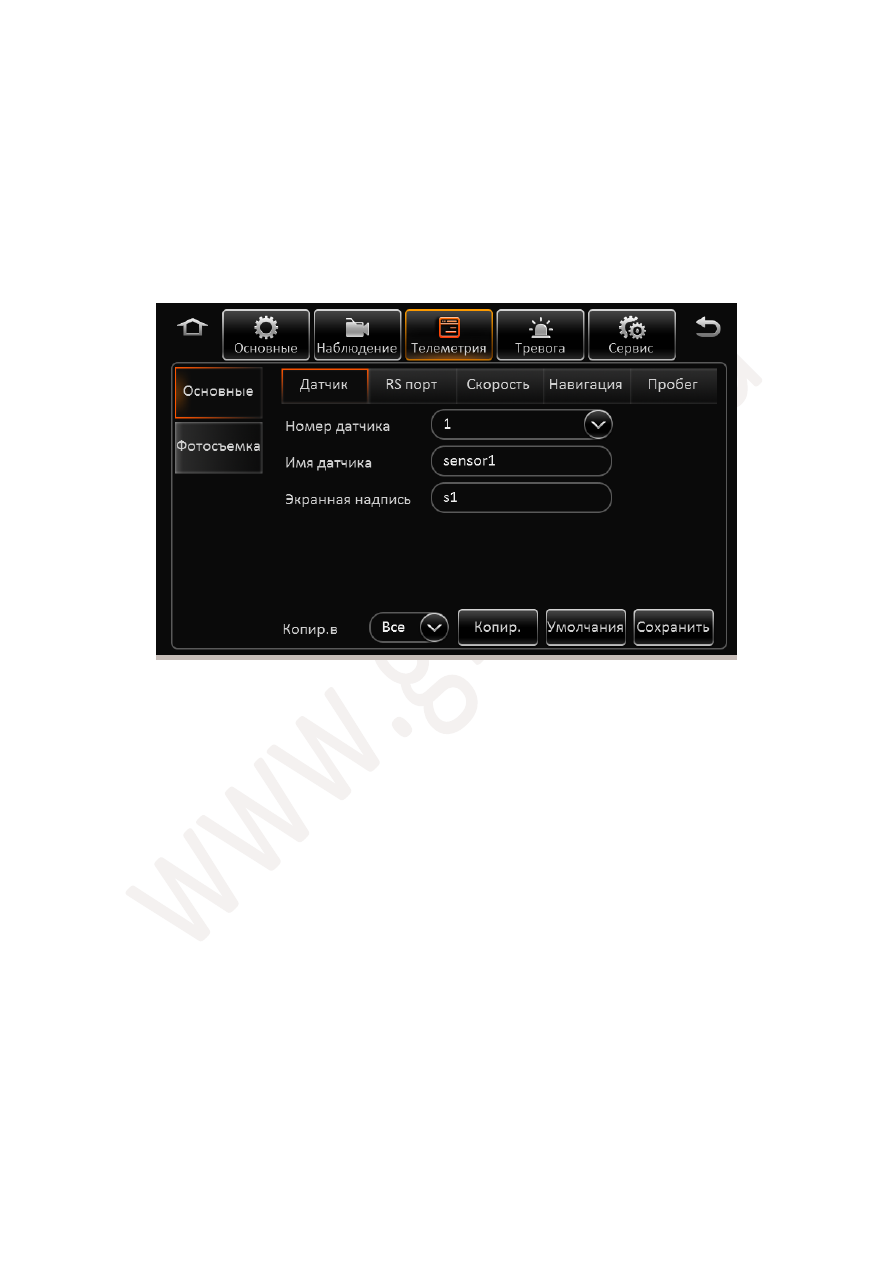

Датчик

Номер датчика:

Список всех датчиков регистратора.

Имя датчика:

Введите имя для датчика.

Экранная надпись:

Введите короткое имя датчика, которое будет впечатано в видеопоток.

Копир.в:

Копировать эту конфигурацию на прочие датчики.

Для сброса настроек в настройки по умолчанию нажмите кнопку

Умолчания

По окончании настроек нажмите кнопку

Сохранить

Раздел

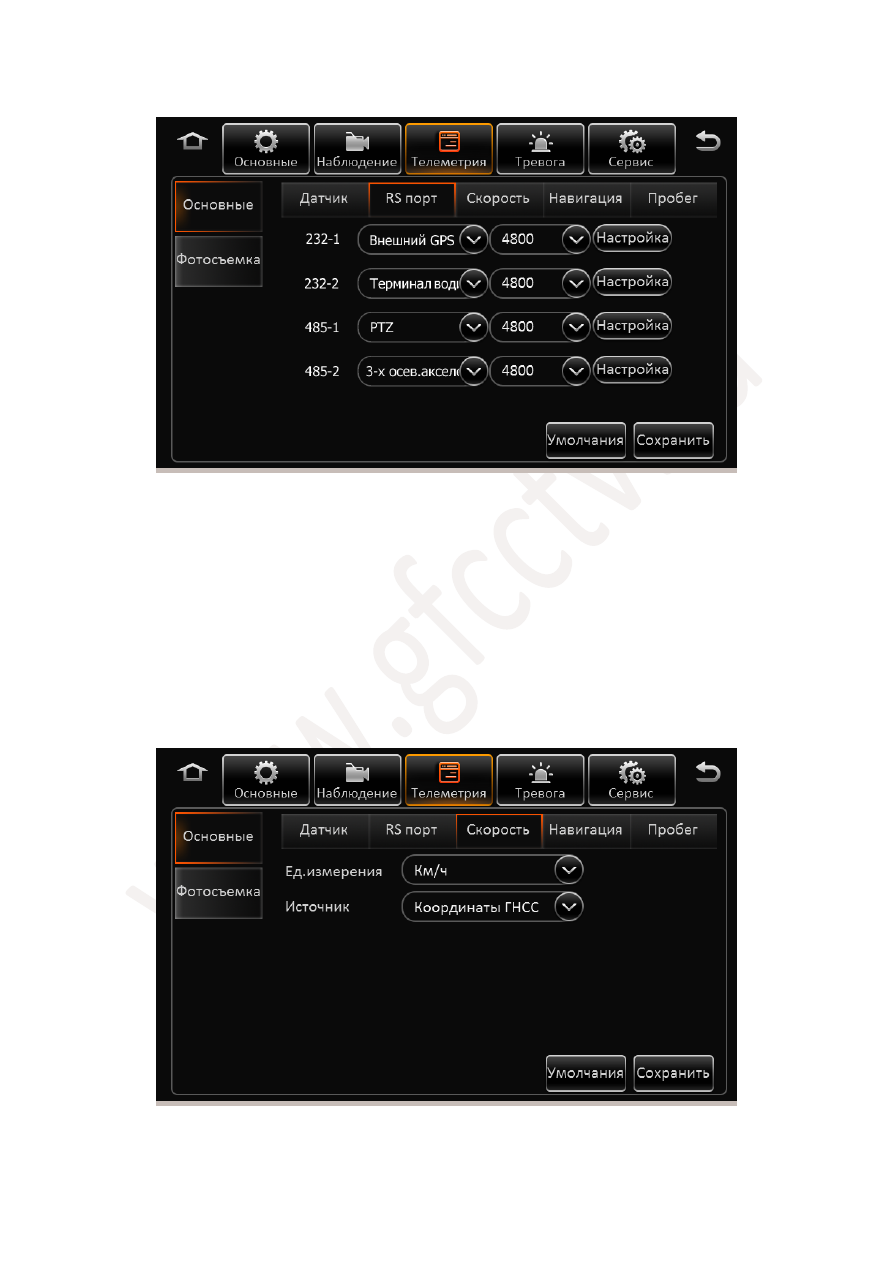

RS порт

В данном разделе Вы можете настроить обмен данными с внешними устройствами по различным
портам.

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Регистратор поддерживает работу с двумя портами RS-232 и двумя портами RS-485.
Для работы с внешними устройствами подключите к разъему

Serial

то или иное устройство,

необходимое вам. Далее выберете тип подключенного устройства на конкретном порту и задайте
скорость обмена данными. Для подключения доступны следующие устройства: Терминал
водителя, Внешний датчик GPS, 3-x осевой акселерометр, PTZ устройство.
Для сброса настроек в настройки по умолчанию нажмите кнопку

Умолчания

По окончании настроек нажмите кнопку

Сохранить

Раздел

Скорость

Ед.измерения: Установите единицы измерения скорости

Км/ч или Миль/ч.

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Источник:

Выберете режим вычисления данных GPS или Импульсный (вычисление средней

скорости при определенном количестве импульсов на километр, должен быть установлен датчик
пульсаций подключенный к разъему

Serial

– Скорость+/-).

Режим калибровки:

Если установлен режим источника GPS, то калибровка не требуется.

Если установлен источник Импульсный установите режим Автоматическая коррекция. Если Вы
выбираете ввод вручную, то Нажмите кнопку

Старт

и запустите автомобиль на скорости 40км/ч на

одну минуту, после чего нажмите кнопку

Стоп

. Затем введите расстояние которое Вы проехали и

нажмите кнопку

Вычислить

Для сброса настроек в настройки по умолчанию нажмите кнопку

Умолчания

По окончании настроек нажмите кнопку

Сохранить

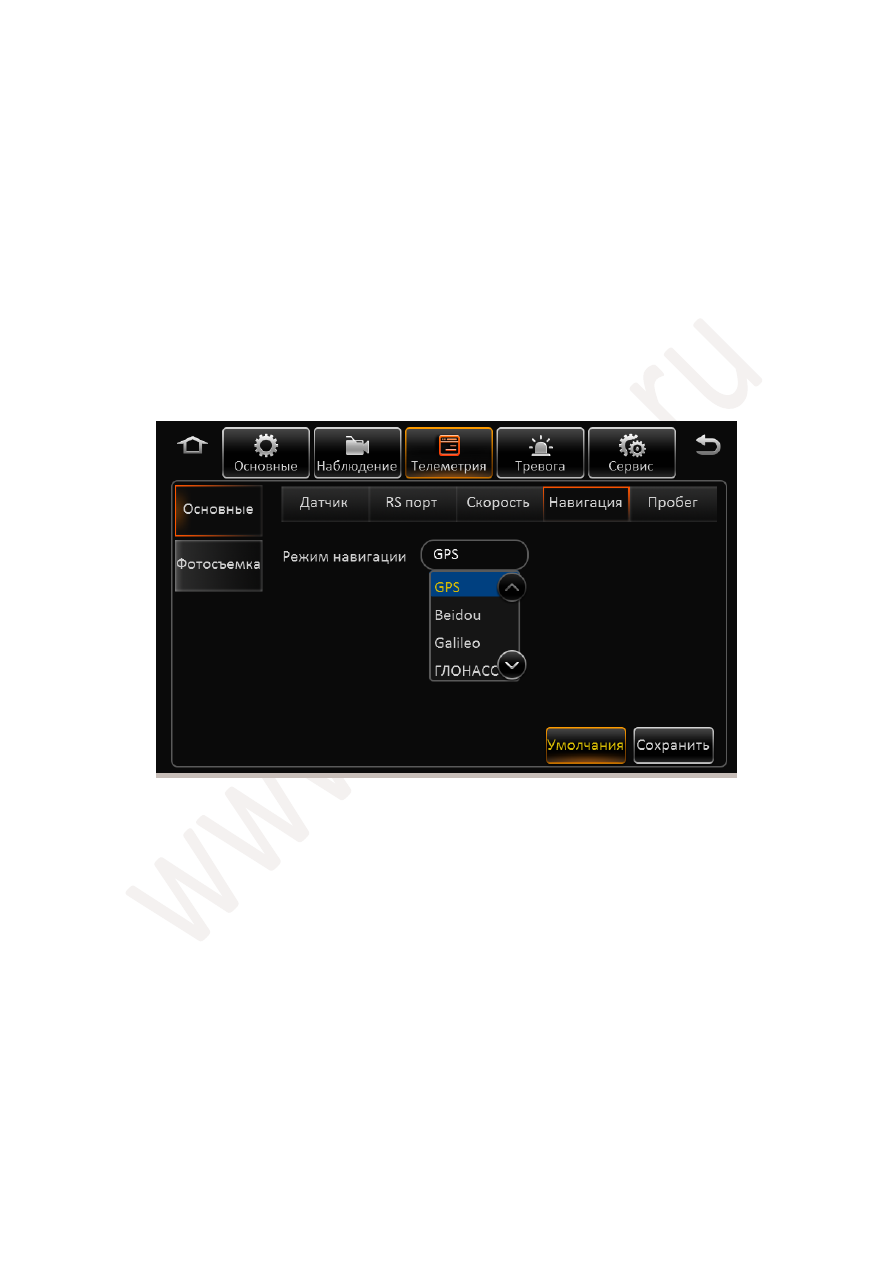

Раздел

Навигация

Выберете спутниковую навигационную систему для использования, доступны: GPS, Beidou,
Galileo, ГЛОНАСС.

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

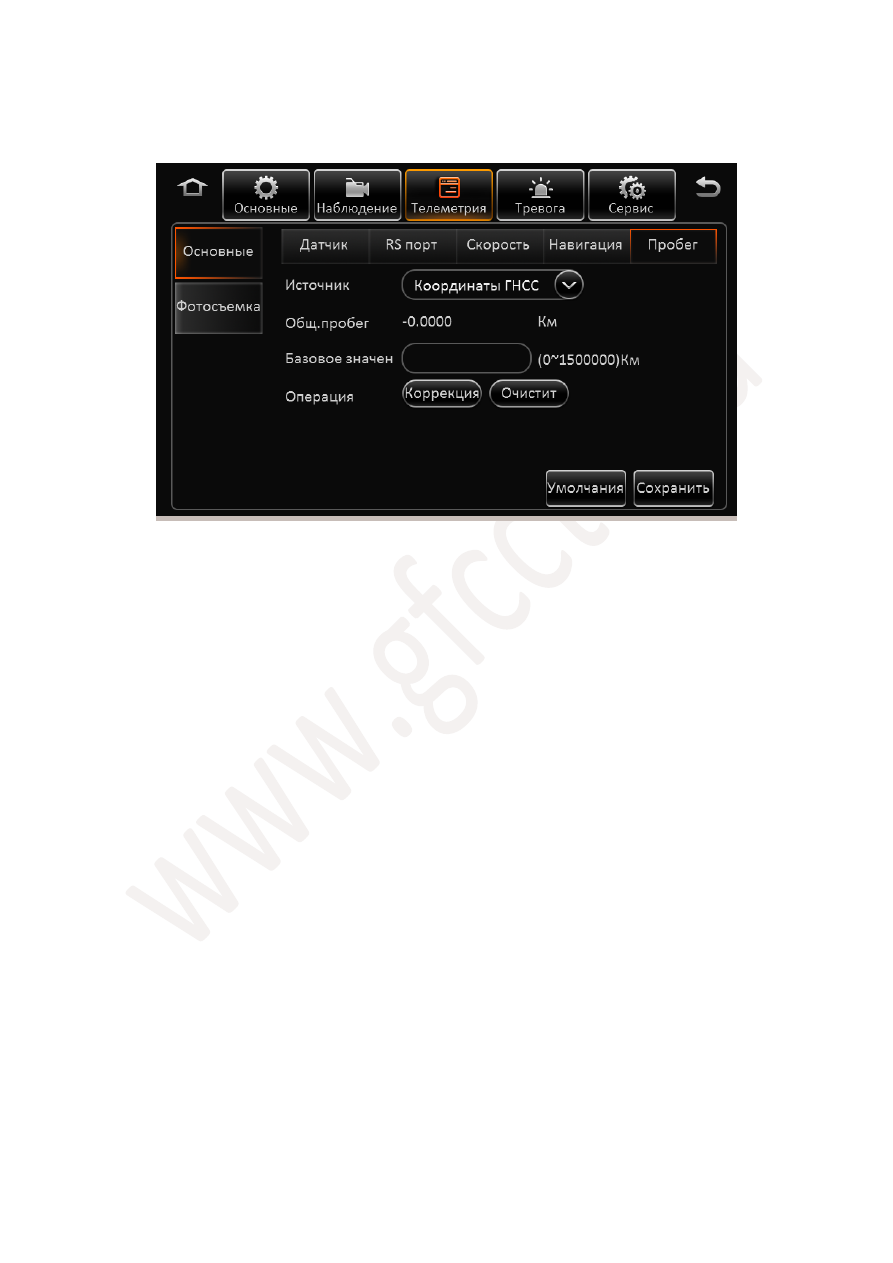

Раздел

Пробег

Источник:

Выберете источник информации для вычисления общего пробега транспортного

средства.

Общий пробег:

Информация об общем пробеге.

Базовое значение:

Для точного вычисления введите базовое значение пробега и нажмите кнопку

Коррекция

или

Очистить

для очистки значений.

Для сброса настроек в настройки по умолчанию нажмите кнопку

Умолчания

По окончании настроек нажмите кнопку

Сохранить

.5.3.2 Фотосъемка

Раздел

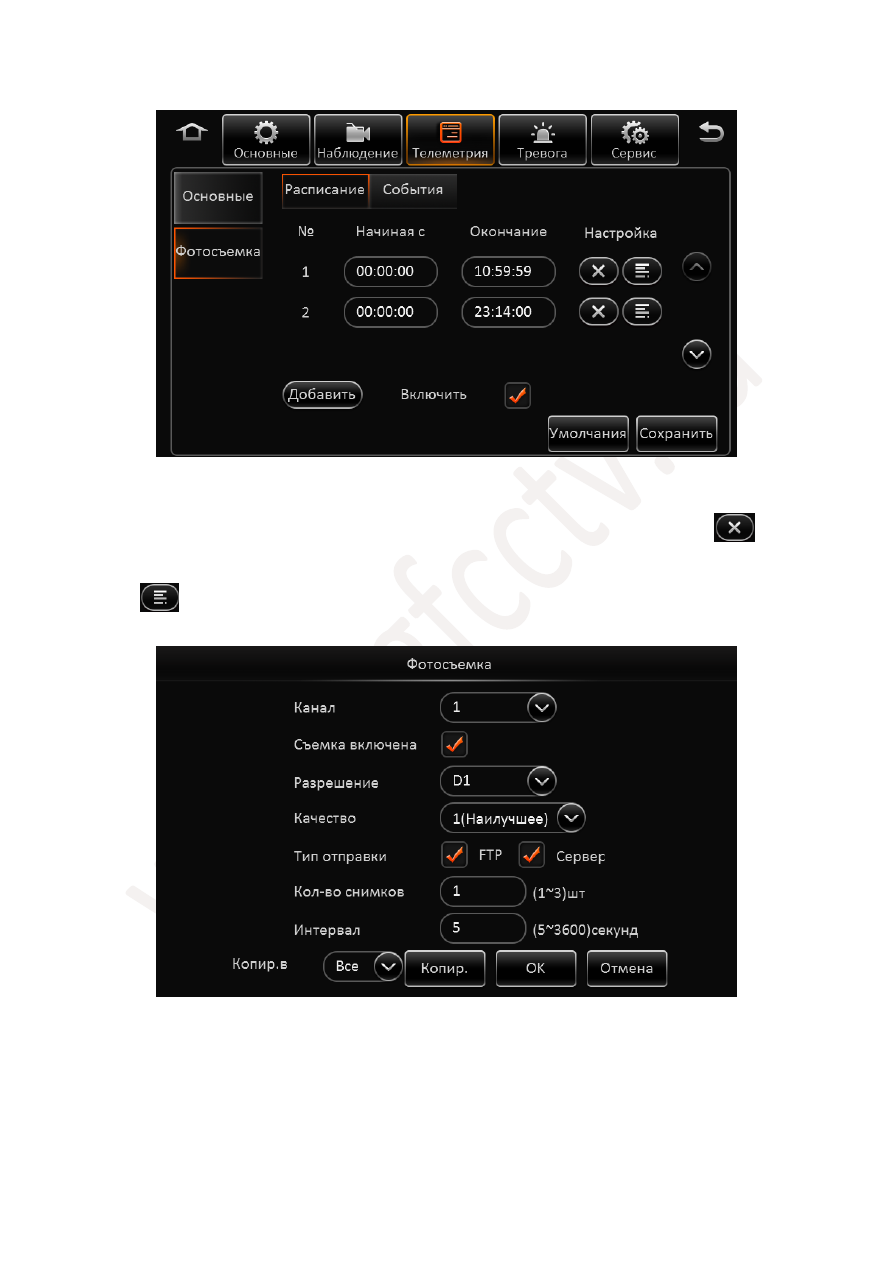

Расписание

Для создания снимков и отправки их на внешние источники отметьте “галочкой” пункт

Включить

установите временной интервал, когда действие будет производиться. Добавить можно до 8-и
временных периодов.

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Начиная с:

Время начала создания снимков.

Окончание:

Время окончания.

Настройка:

Для удаления временного интервала создания снимков нажмите кнопку

Для редактирования или добавления дополнительного временного интервала и функций нажмите

кнопку

, появится окно как показано ниже:

Канал:

Выберете канал снимки которого будут осуществляться.

Съемка включена:

Отметьте этот пункт для активации функции.

Разрешение:

Выберете разрешение снимка.

Качество:

Выберете уровень качества для снимка.

Тип отправки:

Выберете место куда будут отправляться снимки. Это может быть сервер FTP

или центральный сервер.

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Количество снимков:

Установите количество снимков в секунду.

Интервал:

Задайте интервал через который будет осуществляться съемка.

Копир.в:

Выберете каналы на которые Вы хотите скопировать настройки фотосъемки и нажмите

кнопку

Копир.

, далее нажмите

Для сброса настроек в настройки по умолчанию нажмите кнопку

Умолчания

По окончании настроек нажмите кнопку

Сохранить

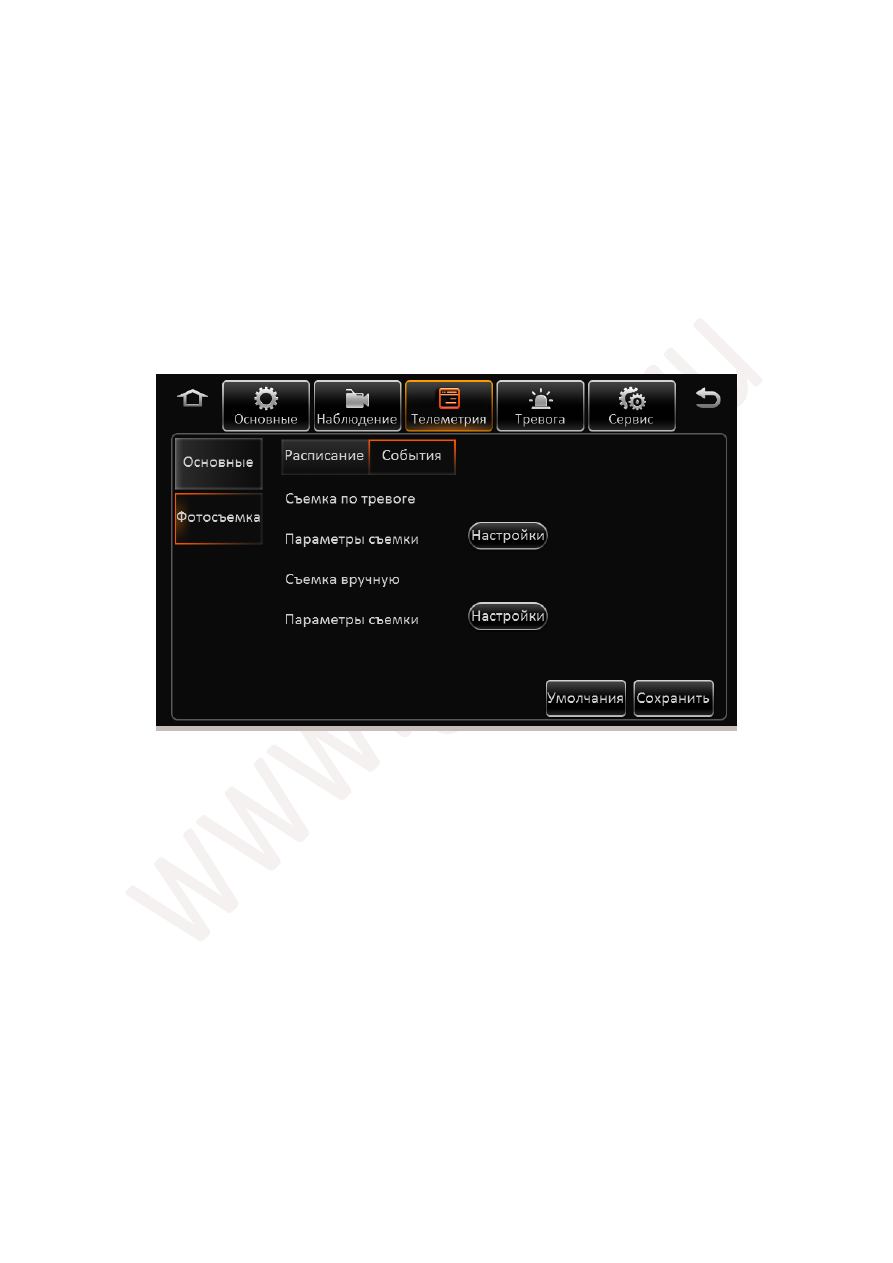

Раздел

События

В данном разделе устанавливаются параметры съемки и отправки снимков в ручном режиме и по
тревожным событиям.

Выберете раздел который Вы собираетесь настроить, например,

Съемка по тревоге

и нажмите

кнопку

Параметры съемки

. Откроется окно как представлено ниже:

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Канал:

Выберете канал снимки которого будут осуществляться.

Съемка включена:

Отметьте этот пункт для активации функции.

Разрешение:

Выберете разрешение снимка.

Качество:

Выберете уровень качества для снимка.

Тип отправки:

Выберете место куда будут отправляться снимки. Это может быть сервер FTP или

центральный сервер.

Количество снимков:

Установите количество снимков в секунду.

Интервал:

Задайте интервал через который будет осуществляться съемка.

Копир.в:

Выберете каналы на которые Вы хотите скопировать настройки фотосъемки и нажмите

кнопку

Копир.

, далее нажмите

Обратите внимание, что в режиме ручной съемки параметр

Интервал

отсутствует, т.к. съемка

осуществляется вручную.
Для сброса настроек в настройки по умолчанию нажмите кнопку

Умолчания

По окончании настроек нажмите кнопку

Сохранить

2.5.4

Тревога

2.5.4.1

Базовые

Раздел

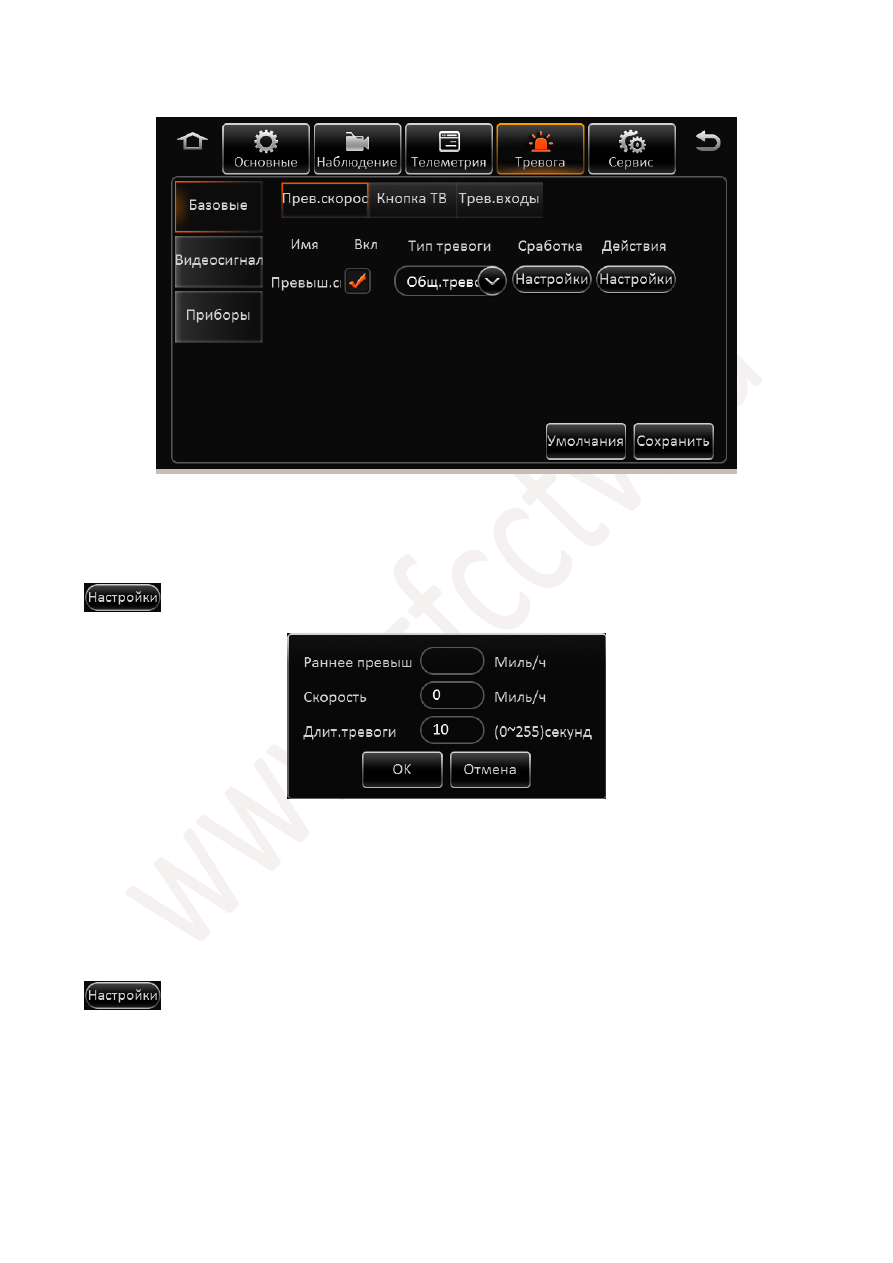

Превышение скорости

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Имя:

Имя события – Превышение скорости.

Включить

：

Отметьте этот пункт для включения срабатывания тревоги при превышении скорости.

Тип тревоги:

Выберете один из типов тревоги Общая или Важно!.

Сработка:

Для настройки параметров при котором тревога будет активирована нажмите кнопку

. Перед вами появится окно как представлено ниже:

Раннее превышение :

Задается значение раннего превышения скорости. Например, если

текущая скорость 60км/ч, а

Раннее превышение

задано как 10км/ч, то по достижении

транспортным средством скорости в 50 км/ч, будет активирована тревога и начнется запись
видео.

Скорость:

Значение скорости при котором будет срабатывать тревога.

Длительность тревоги:

Задайте длительность времени, которое тревога будет активна.

Действия:

Для настройки действий системы после превышения скорости нажмите кнопку

. Отобразится окно как представлено ниже:

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

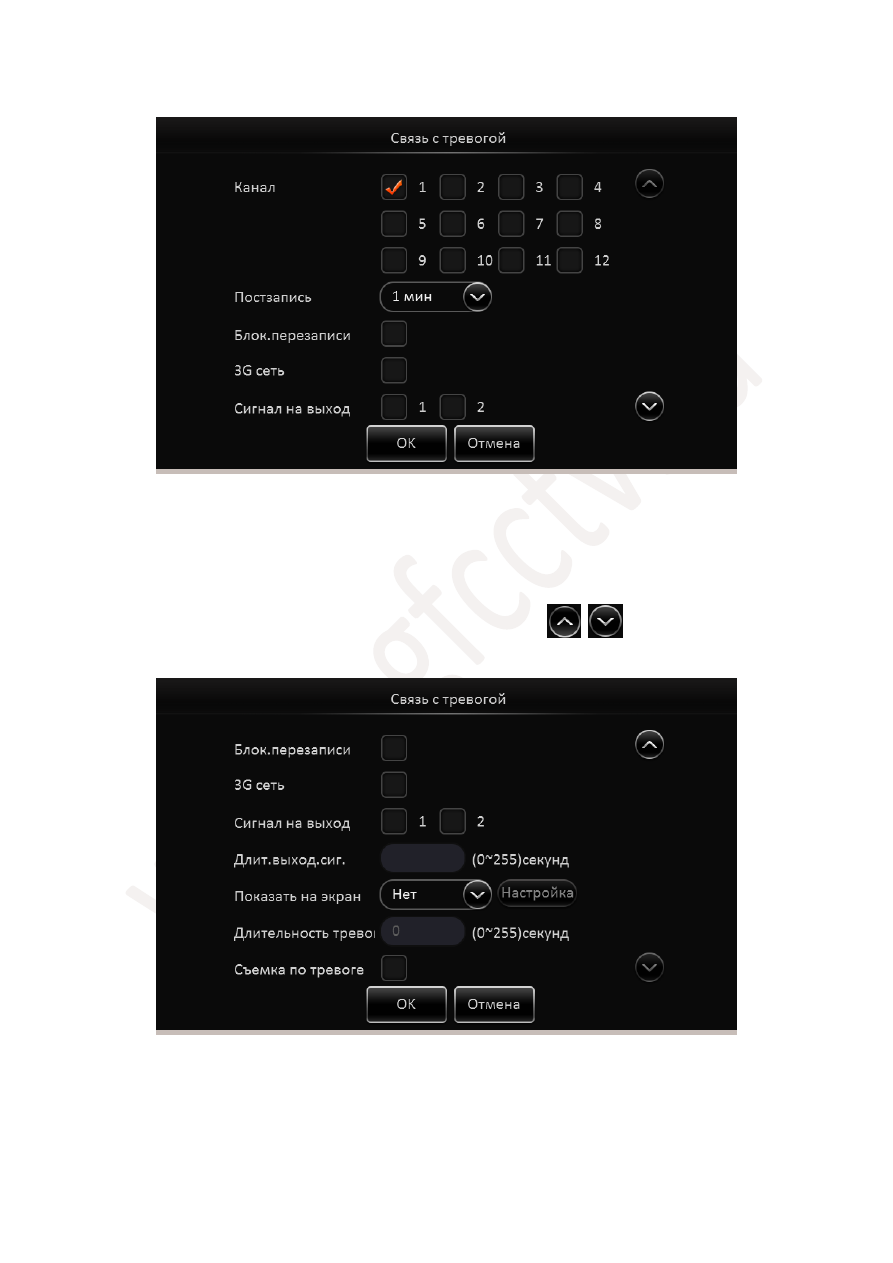

Канал:

Отметьте каналы на которых будет активирована запись видео по тревоге.

Постзапись:

Установите длительность записи по тревоге от 1-й до 30-и минут .

Блок.перезаписи:

Отметьте этот пункт для блокировки события от перезаписи.

Сигнал на выход:

Отметьте какой из тревожных выходов использовать для подачи тревоги.

Длит.выход.сиг:

Задайте время, в течении которого на тревожном выходе будет присутствовать

сигнал.

Для Навигации по разделу используйте кнопки

Вверх / Вниз

Показать на экран:

Выберете один из вариантов деления экрана в который перейдет

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

регистратор по тревоге.

Длительность тревоги:

Задайте длительность, в течении которой будет отображаться

тревожное событие.

Съемка по тревоге:

По наступлении тревожного события создается снимок.

После окончания настроек нажмите кнопку

Раздел

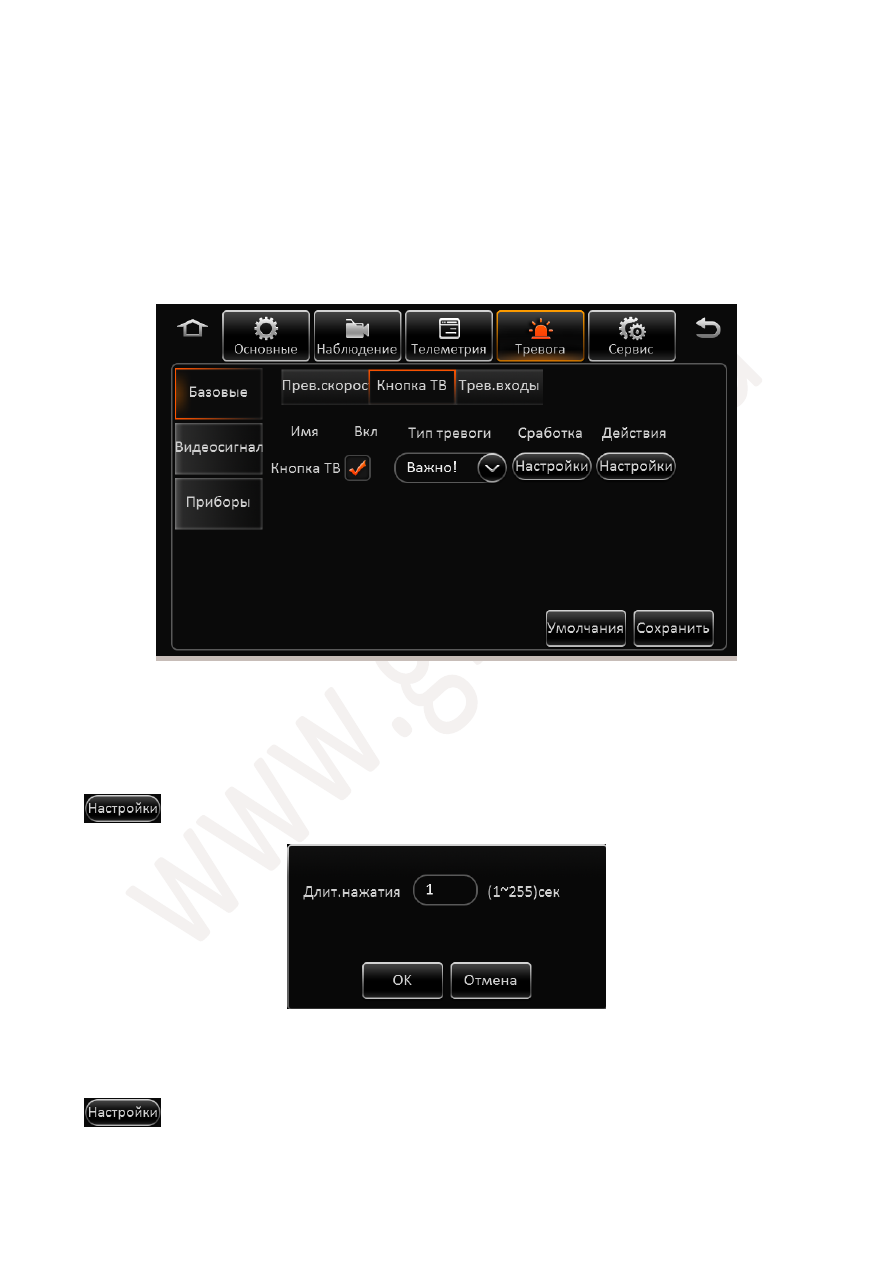

Кнопка ТВ

Имя:

Имя события – КнопкаТВ.

Включить

：

Отметьте этот пункт для включения срабатывания тревоги при удержании тревожной

кнопки.

Тип тревоги:

Выберете один из типов тревоги Общая или Важно!.

Сработка:

Для настройки параметров при котором тревога будет активирована нажмите кнопку

. Перед вами появится окно как представлено ниже:

Длит.нажатия:

Задайте время, в течении которого необходимо удерживать кнопку для запуска

тревожного события.

Действия:

Для настройки действий системы после превышения скорости нажмите кнопку

. Отобразится окно как представлено ниже:

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Канал:

Отметьте каналы на которых будет активирована запись видео по тревоге.

Постзапись:

Установите длительность записи по тревоге от 1-й до 30-и минут .

Блок.перезаписи:

Отметьте этот пункт для блокировки события от перезаписи.

Сигнал на выход:

Отметьте какой из тревожных выходов использовать для подачи тревоги.

Длит.выход.сиг:

Задайте время, в течении которого на тревожном выходе будет присутствовать

сигнал.

Для Навигации по разделу используйте кнопки

Вверх / Вниз

Показать на экран:

Выберете один из вариантов деления экрана в который перейдет

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

регистратор по тревоге.

Длительность тревоги:

Задайте длительность, в течении которой будет отображаться

тревожное событие.

Съемка по тревоге:

По наступлении тревожного события создается снимок.

После окончания настроек нажмите кнопку

Раздел

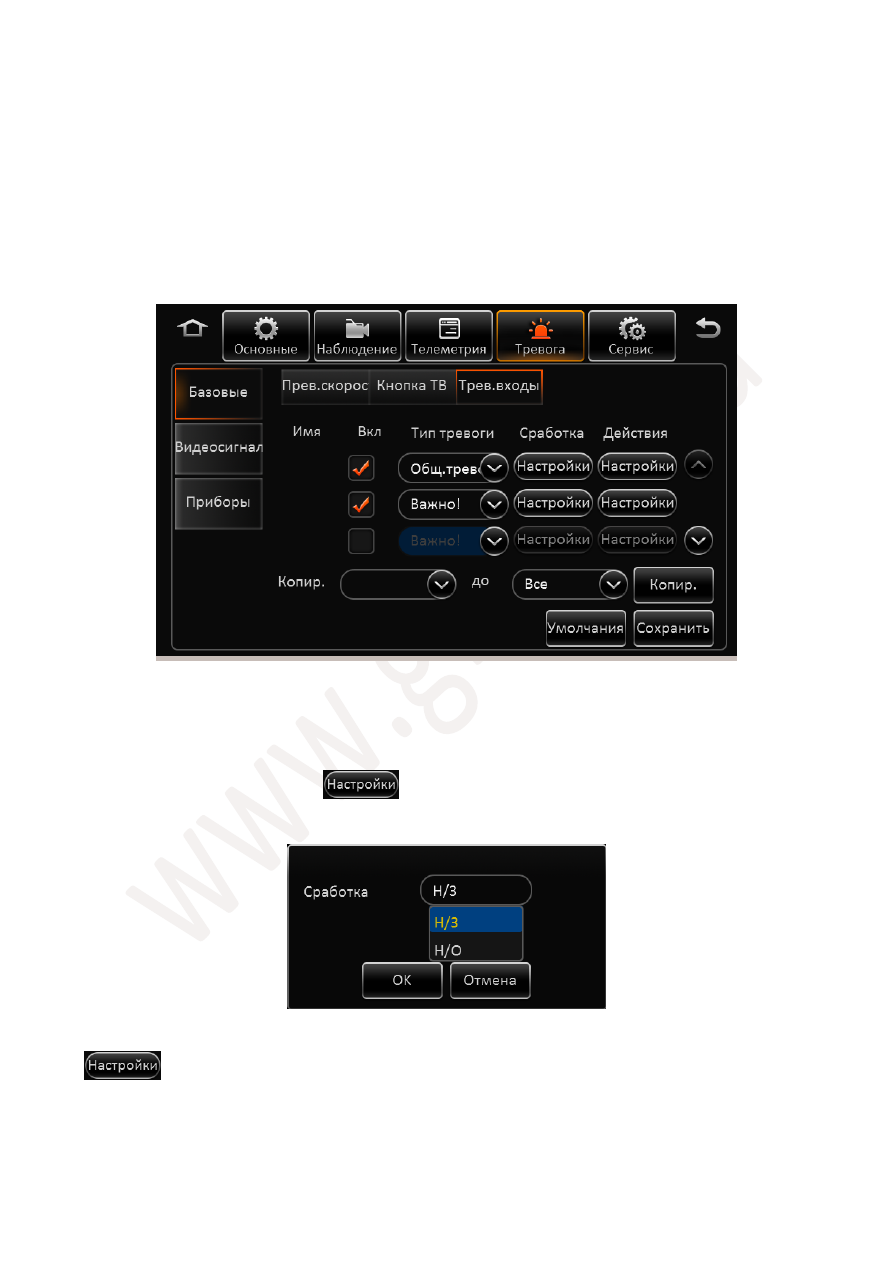

Тревожные входы

Имя:

Имя тревожного входа Sensor1 - Sensor8 (В зависимости от модели регистратора

количество входов может различаться)

Вкл.:

Отметьте пункт для включения тревожного входа.

Тип тревоги:

Выберете тип тревожного события.

Сработка:

Нажмите на кнопку

и установите тип входного датчика Н/З – нормально

закрытый, Н/О – нормально открытый.

Действия:

Для настройки действий системы после превышения скорости нажмите кнопку

. Отобразится окно как представлено ниже:

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

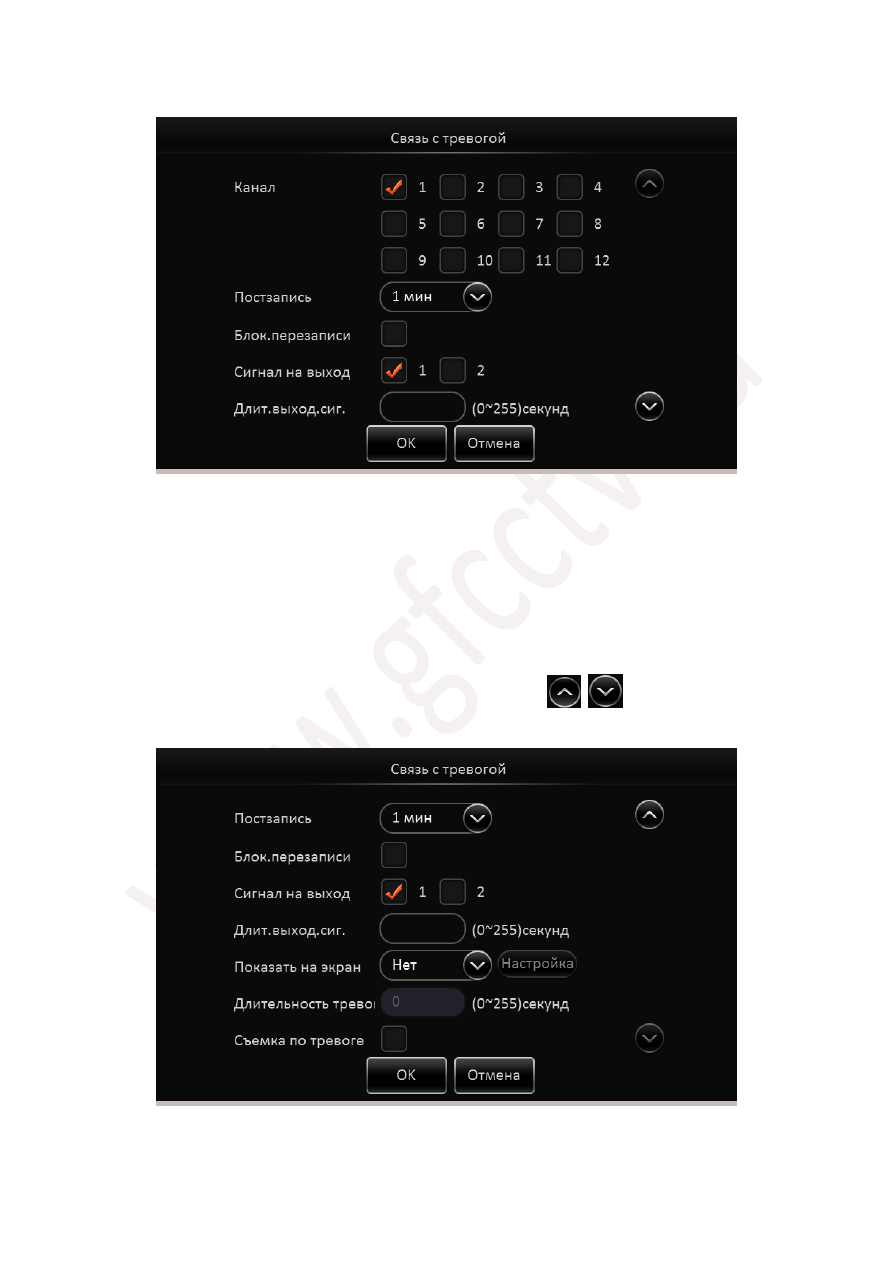

Канал:

Отметьте каналы на которых будет активирована запись видео по тревоге.

Постзапись:

Установите длительность записи по тревоге от 1-й до 30-и минут.

Блок.перезаписи:

Отметьте этот пункт для блокировки события от перезаписи.

сеть:

Включение 3G модуля при наступлении тревожного события.

Сигнал на выход:

Отметьте какой из тревожных выходов использовать для подачи тревоги.

Для Навигации по разделу используйте кнопки

Вверх / Вниз

Длит.выход.сиг:

Задайте время, в течении которого на тревожном выходе будет присутствовать

сигнал.

Показать на экран:

Выберете один из вариантов деления экрана в который перейдет

регистратор по тревоге.

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Длительность тревоги:

Задайте длительность, в течении которой будет отображаться

тревожное событие.

Съемка по тревоге:

По наступлении тревожного события создается снимок.

После окончания настроек нажмите кнопку

2.5.4

.2 Видеосигнал

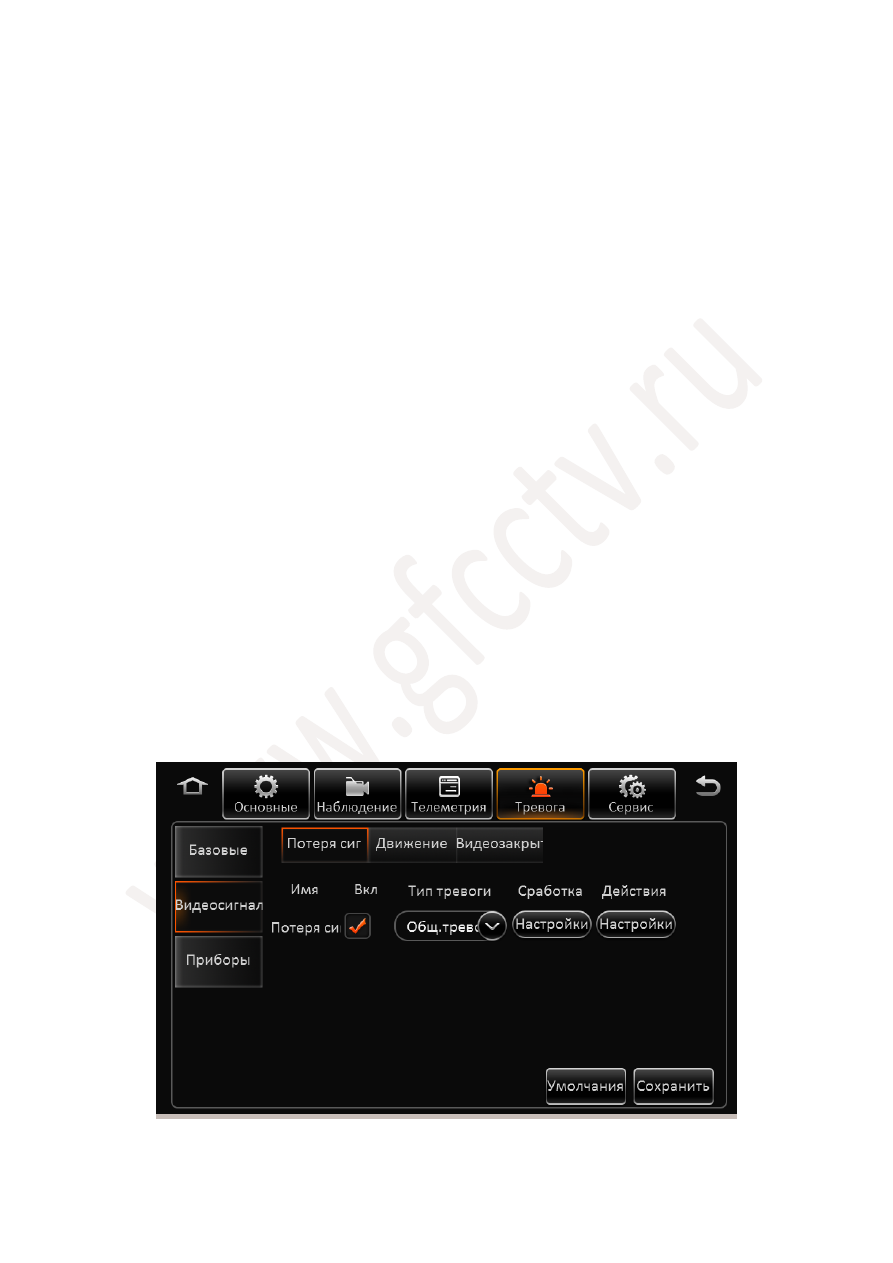

Раздел

Потеря сигнала

Имя:

Потеря сигнала.

GF-DV4030SD

Руководство пользователя

GIRAFFE

www.gfcctv.ru

- 90

Вкл.:

Отметьте пункт для включения события.

Тип тревоги:

Выберете тип тревожного события.

Сработка:

Нажмите на кнопку

и отметьте все каналы на которых при потере

видеосигнала будет инициирована тревога.

Действия:

Для настройки действий системы при потере видеосигнала нажмите кнопку

Отобразится окно как представлено ниже:

Канал:

Отметьте каналы на которых будет активирована запись видео по тревоге.

Постзапись:

Установите длительность записи по тревоге от 1-й до 30-и минут .

Автомобильный видеорегистратор GF-DV4030SD. Руководство пользователя (2016 год) - часть 2
