PCM INDUSTRY. ПРОМЫШЛЕННЫЕ НАСОСЫ И ОБОРУДОВАНИЕ: Каталог (2021 год) - часть 4

PCM DELASCO™ СЕРИЯ Z & PMA

�

ПРЕИМУЩЕСТВА НАСОСА PCM DELASCO™ СЕРИИ Z

БЫСТРОЕ И НЕСЛОЖНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• Наличие только одной быстроизнашивающейся детали - шланга

• Техническое обслуживание ограничивается регулярной смазкой

• Шланг можно заменить без демонтажа насоса

УНИВЕРСАЛЬНОСТЬ

• Дозирование и перекачивание при низких скоростях потока

• Перекачивание коррозионноактивных, абразивных и нестабильных продуктов

• Сухой ход возможен и не вызывает повреждений

УМЕНЬШЕННАЯ СТОИМОСТЬ ЖИЗНЕННОГО ЦИКЛА

• Снижение времени и стоимости техобслуживания

• Снижение потребления энергии

СТАТОР

ШЛАНГ

РОТОР

PCM DELASCO™ - СЕРИЯ Z

�

ПРЕИМУЩЕСТВА НАСОСОВ PCM DELASCO™ СЕРИИ PMA

НЕСЛОЖНОЕ И БЫСТРОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• Наличие только одной быстроизнашивающейся детали - шланга

• Компактный насос

УНИВЕРСАЛЬНОСТЬ

• Дозирование и перекачивание при низких скоростях потока и низком давлении

• Лучшая устойчивость к коррозии благодаря пластмассовому статору

• Возможность перекачивания в обоих направлениях

СНИЖЕНИЕ СТОИМОСТИ ЖИЗНЕННОГО ЦИКЛА

• Снижение времени техобслуживания

• Низкая стоимость запчастей

• Низкие эксплуатационные и капитальные расходы (OPEX и CAPEX)

PCM DELASCO™ - СЕРИЯ PMA

�

ДОПОЛНИТЕЛЬНЫЕ

ОПЦИИ

•

Установка насоса на тележке

• Детектор утечки обнаруживает возможный

сухой ход, это позволяет остановить насос

в случае обрыва шланга

• Встроенный или внешний преобразователь

частоты для насоса, установленного на

основании или на тележке

• Пусковое устройство и разъем для насоса

на основании или тележке

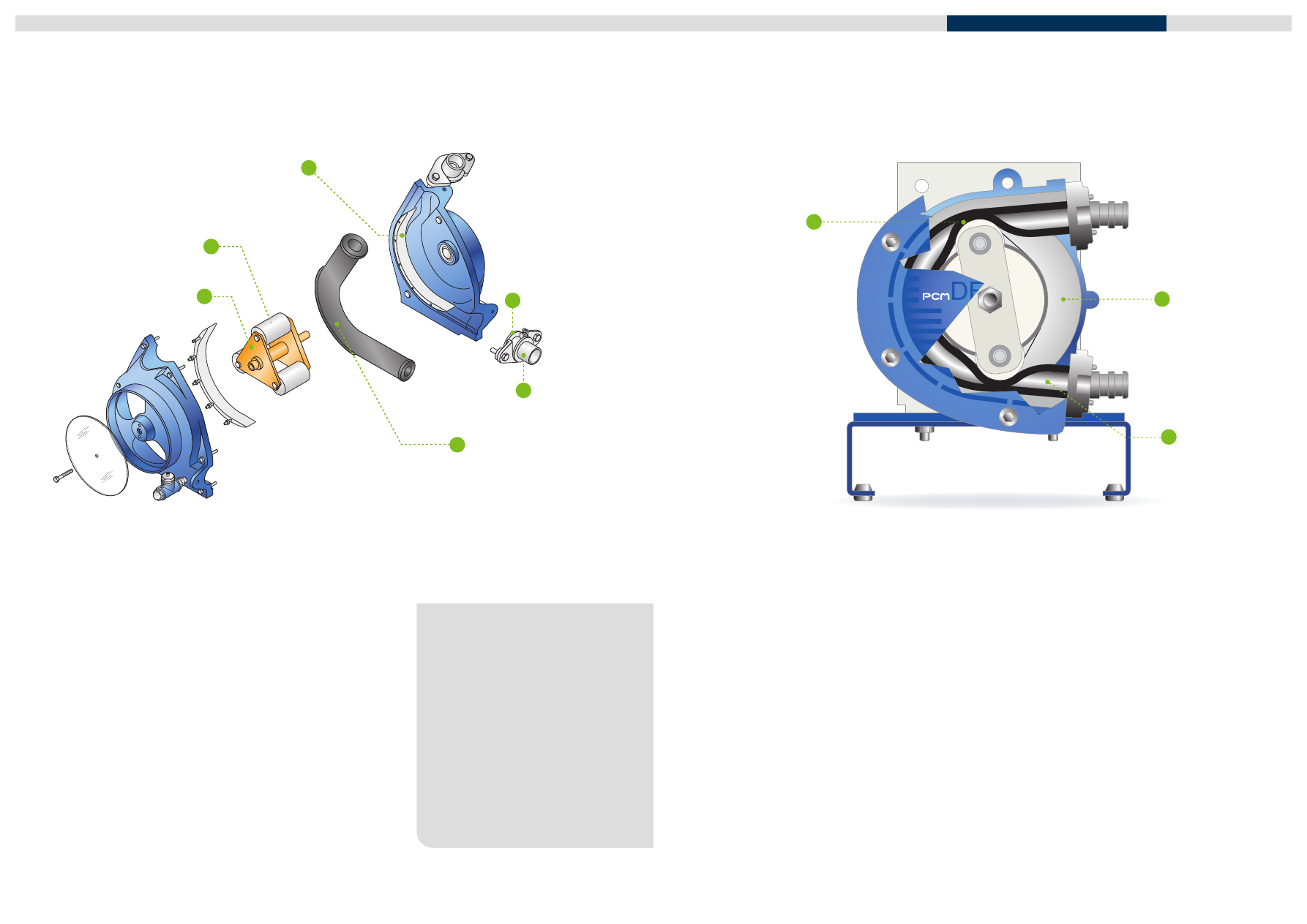

РОЛИКИ

КОНТРФЛАНЕЦ

СОЕДИНИТЕЛЬНАЯ

ВТУЛКА

ГИБКИЙ ШЛАНГ

ПЛАСТИКОВЫЙ

СТАТОР (PVF)

ШЛАНГ

�

КОНСТРУКЦИЯ НАСОСА

�

КОНСТРУКЦИЯ НАСОСА

�

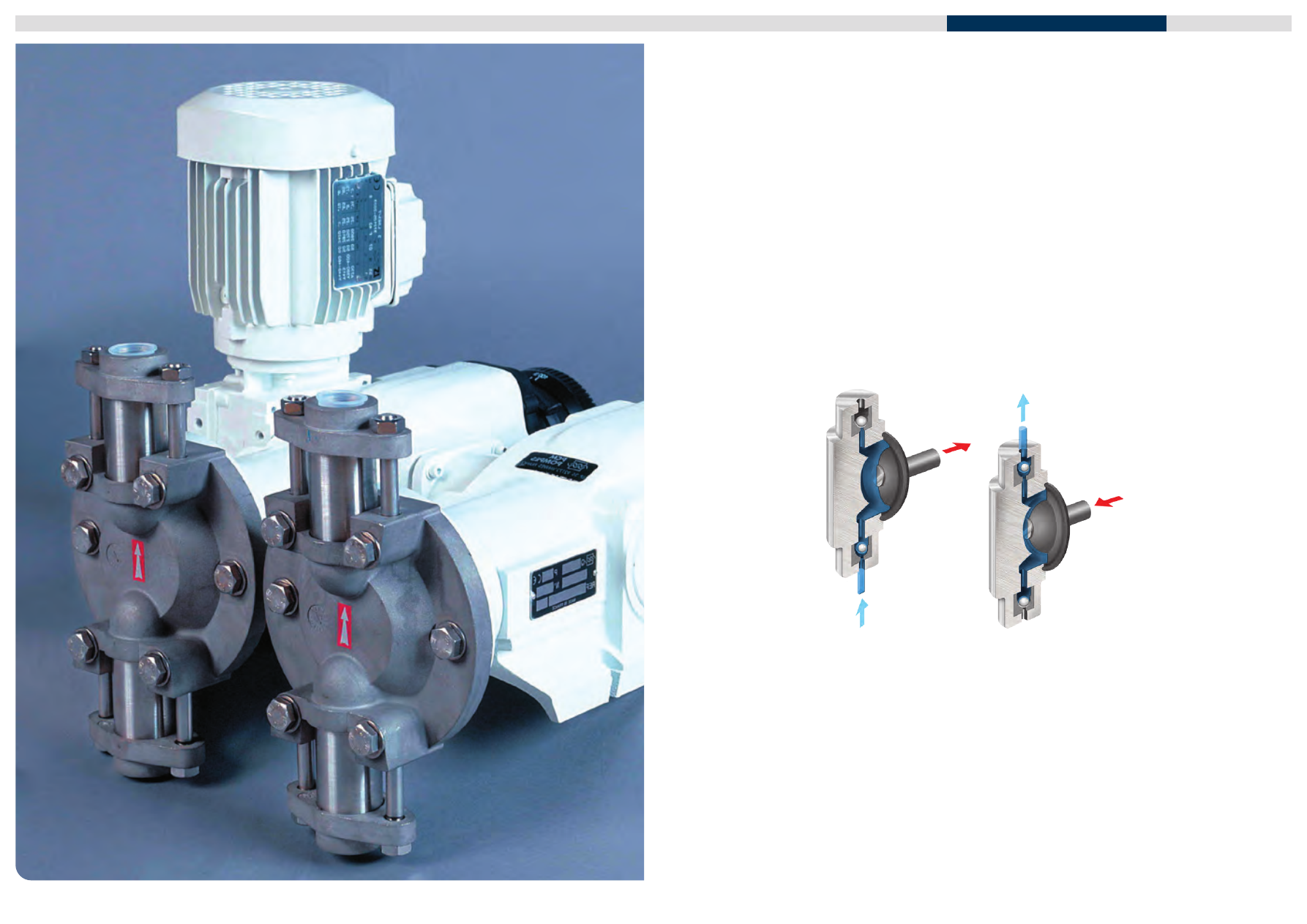

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ НАСОСА PCM LAGOA

Насос Lagoa состоит из мембраны, подсоединенной к поршню, переменное движение которого успешно осуществляет наполнение и

опорожнение выходного патрубка насоса.

1- При обратном движении мембраны открывается нижний обратный клапан, жидкий продукт поступает в выходной патрубок насоса и

наполняет его.

2- При прямом движении мембраны этот нижний обратный клапан закрывается, открывается верхний обратный клапан, и доза продукта

выталкивается из насоса.

�

ПРЕИМУЩЕСТВА

•

Надежность дозирования

•

Упрощенное техническое обслуживание

•

Возможность сухого хода

•

Простота и надежность конструкции

�

ЛИНЕЙКА МЕМБРАННЫХ ДОЗИРУЮЩИХ НАСОСОВ КОМПАНИИ PCM

•

PCM Lagoa

ТЕХНОЛОГИЯ PCM LAGOA

МЕМБРАННЫЕ ДОЗИРУЮЩИЕ НАСОСЫ

PCM LAGOA

Точность и надежность: составляющие успешного дозирования

ВСАСЫВАНИЕ

ВЫПУСК

PCM LAGOA

Простой и надежный мембранный дозирующий насос

• Максимальный расход:

315 л/ч на дозирующую головку

• Максимальное давление:

12 бар

• Максимальная температура:

90°c

Серия насосов PCM Lagoa спроектирована для дозирования самых

разнообразных продуктов в химическом машиностроении и в

областях, в которых предъявляются высокие требования по охране

окружающей среды.

Насос приводится в действие с помощью установленного на нем,

не требующего технического обслуживания двигателя из легкого

сплава с классом защиты IP55. Часть мембраны, контактирующая

с перекачиваемой жидкостью, находится в химически инертном

ПТФЭ, а дозирующие головки можно заказать в нескольких

комбинациях материалов, чтобы они лучше соответствовали

характеристикам жидкости.

Расход насоса устанавливается путем поворота микрометрической

ручки, которую можно зафиксировать в определенном положении,

чтобы регулировка случайно не сбилась по неосторожности.

�

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

�

ПРИМЕРЫ ПРИМЕНЕНИЯ

•

Дозирование химических продуктов (охрана окружающей среды)

•

Дозирование флокулянтов (шахты и карьеры)

•

Приготовление покрытий (бумага)

•

Дозирование полимеров (новые виды энергии)

•

Операции с реагентами / добавками (химия)

•

Учет количества химических продуктов (механическое оборудование)

�

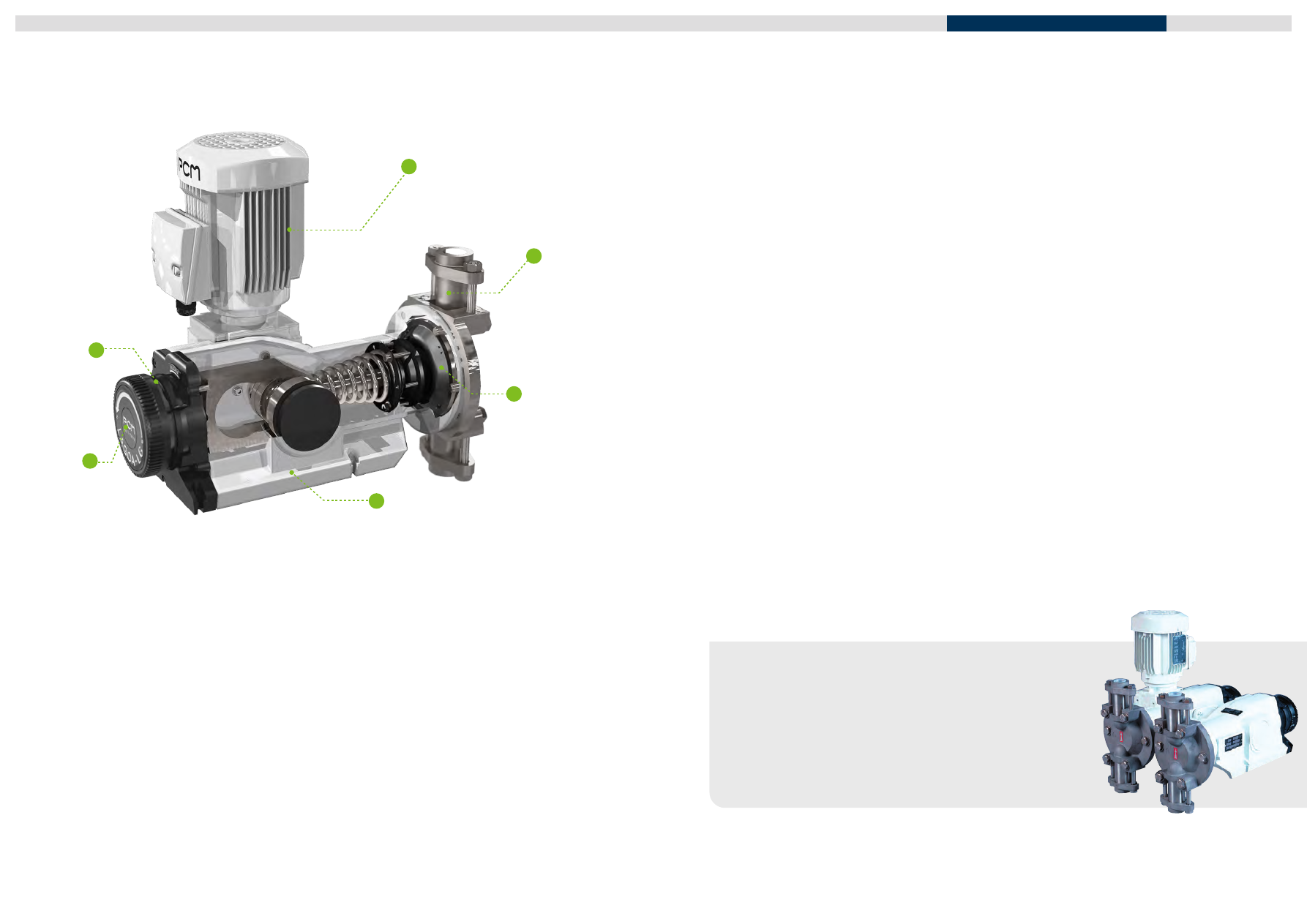

КОНСТРУКЦИЯ НАСОСА

PCM LAGOA

ПРОСТАЯ И НАДЕЖНАЯ КОНСТРУКЦИЯ

• Насос приводится в действие электродвигателем из легкого сплава прямого соединения со степенью защиты IP55.

• Кожух изготовлен из алюминиевого сплава.

НАДЕЖНОСТЬ

• Надежность дозирования.

• Механизм регулировки хода можно блокировать в определенном положении для обеспечения длины хода, равной своему

установочному значению.

УНИВЕРСАЛЬНОСТЬ

• Дозирование самых разнообразных текучих сред.

• Поставляются дозирующие головки насосов, изготовленные из многих комбинаций материалов. Такая головка состоит из 1

обратного клапана всасывания, 1 обратного клапана нагнетания, 1 корпуса со стороны жидкости.

• Возможность сухого хода.

ПРИВОД

РЕГУЛИРОВАНИЕ

ВЕЛИЧИНЫ ХОДА

ПОРШНЯ

ПРЕДВАРИТЕЛЬНО

ФОРМОВАННАЯ

МЕМБРАНА

ДОЗИРУЮЩАЯ

ГОЛОВКА

НАСОСА

CASING

СТОПОРНОЕ

УСТРОЙСТВО

�

ПРЕИМУЩЕСТВА ЛИНЕЙКИ НАСОСОВ PCM LAGOA

НОЖНЫЕ КЛАПАНЫ

• Отфильтровывают нежелательные частицы и поддерживают насос залитым во время периодов остановки насоса

ШТАНГА ИНЖЕКТОРА

• Позволяет осуществлять впрыск продукта в поток, не загрязняя трубки контура впрыска (функция обратного клапана)

ПРЕДОХРАНИТЕЛЬНЫЕ И ОТСЕЧНЫЕ КЛАПАНЫ

• Предотвращают возникновения повышенных значений расхода и давлений, непроизвольных выбросов и пониженной нагрузки

ДЕМПФЕРЫ ПУЛЬСАЦИЙ

• Для обеспечения линейного характера изменения потока и для уменьшения воздействия гидравлических ударов

НАБОР ВСПОМОГАТЕЛЬНЫХ ПРИНАДЛЕЖНОСТЕЙ "READY-TO-METERS"

• Вспомогательные приспособления для подсоединения измерительной аппаратуры ко всем элементам насоса

�

ОПЦИИ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

�

ПРЕИМУЩЕСТВА, СВЯЗАННЫЕ С

МУЛЬТИПЛЕКСИРОВАНИЕМ НАСОСОВ LAGOA

•

Возможность осуществления пропорционального дозирования различных

текучих сред

•

Получение большего расхода, чем при использовании одной дозирующей

головки

•

Обеспечение такого характера хода поршня насоса, при котором не возникают

пульсации потока и, тем самым, достигается линейное изменение расхода

УПРОЩЕННОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• Подшипники смазаны на весь срок службы, что позволяет осуществлять эксплуатацию электродвигателей без технического

обслуживания.

• Расход устанавливается путем поворота микрометрической ручки с циферблатом, которая снабжена верньерной шкалой,

градуированной в процентах длины хода поршня насоса. Можно установить автоматическую регулировку с помощью

электрического сервомотора.

• Дозирующую головку насоса можно легко снимать и заменять.

ЭЛЕКТРОМЕХАНИЧЕСКИЙ ПРИВОД

• Не является источником помех и не поддается действию помех

• Пониженные уровни механических и гидравлических ударов

• Работает бесшумно

�

ПРИНЦИП РАБОТЫ ПОТОЧНЫХ ИЗМЕЛЬЧИТЕЛЕЙ

Многие промышленные процессы для перекачивания или дозирования текучих сред

имеют дело с такими продуктами, как сточные воды, осадок или другие виды отходов,

которые часто содержат в своем составе частицы твердых или полутвердых веществ.

Для того, чтобы насосное оборудование позволяло также перекачивать такие текучие

среды, важно, чтобы используемые установки включали в себя измельчительное

оборудование, которое в состоянии уменьшить размер твердых включений до мелких

частиц с тем, чтобы обеспечить защиту оборудования, расположенного ниже по потоку

технологической цепочки, и избежать прерывания всего технологического процесса.

Компания PCM предлагает технологии, которые хорошо приспособлены к

измельчению различных видов отходов, и предлагает мацератор для волокнистых

нитевидных материалов и измельчитель для твердых материалов, таких как дерево,

пластмассы или галька.

Мацератор компании PCM предлагает простое и надежное решение для защиты

насосов с использованием проверенной на практике концепции, основанной на

применении перфорированной пластины и вращающейся режущей головки. Этот

мацератор обеспечивает защиту насосов от воздействия волокон, нитей и волокнистых

частиц большого размера.

Благодаря кассетной режущей системе, мацератор PCM X-Guard был спроектирован

для измельчения кусочков твердых материалов в небольшие и мелкие частицы.

Он позволяет удалять твердые отходы из текучих сред до того, как они будут

участвовать в технологическом процессе и, возможно, нанесут вред технологическому

оборудованию.

�

ПРЕИМУЩЕСТВА

•

Защита надежности насоса

•

Защита оборудования, расположенного ниже по потоку технологической

цепочки

•

Упрощение технического обслуживания

•

Низкая стоимость жизненного цикла

•

Оптимальные эксплуатационные характеристики резания и измельчения

�

ЛИНЕЙКА ИЗМЕЛЬЧИТЕЛЕЙ PCM

•

PCM X-Guard

•

PCM Macerator

ИЗМЕЛЬЧИТЕЛИ И МАЦЕРАТОРЫ PCM

Экономически эффективный способ защиты насосов и другого

оборудования, расположенного ниже по технологической цепочке

PCM GRINDERS & MACERATORS

PCM X-GUARD

Поточный измельчитель для измельчения твердых включений,

содержащихся в текучих средах, до того как они будут участвовать в

технологическом процессе и, возможно, нанесут вред оборудованию,

расположенному ниже по потоку технологической цепочки

PCM X-GUARD

Поточный измельчитель PCM X-Guard уменьшает размер твердых

примесей в вязких сточных водах, превращая их в мелкие частицы.

Он осуществляет дробление и измельчение обрывков ветоши,

кусочков дерева, пластмасс и прочих твердых или полутвердых

материалов, которые могут вызывать заторы в клапанах, повреждения

в насосах или в других элементах технологического оборудования,

расположенных ниже по потоку.

Кассетная режущая система, чрезвычайно прочная конструкция и

обеспечение большого крутящего момента при низких скоростях

вращения идеально подходят для повышения производительности

оборудования, осуществляющего обработку и сушку осадка или

высоконасыщенных текучих сред.

PCM X-Guard предотвращает необходимость выполнения

дорогостоящих ремонтных работ, требующих к тому же больших

затрат времени, а также выполнения внеплановых операций по

техническому обслуживанию. Кроме того, PCM X-Guard может

способствовать повышению производительности оборудования,

осуществляющего обработку и сушку осадка, благодаря созданию

лучших предварительных условий для образования осадка.

�

ПРИМЕРЫ ПРИМЕНЕНИЯ

•

Защита оборудования для сушки при очистке сточных вод

•

Измельчение элементов одежды, кусков ветоши, камней в горнодобывающей промышленности

•

Предварительная обработка органических отходов в производственных процессах, использующих биомассу

• Расход:

до 65 л/с (234 м3/ч)

• Размер частиц:

уменьшается до 5-6 мм

�

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

�

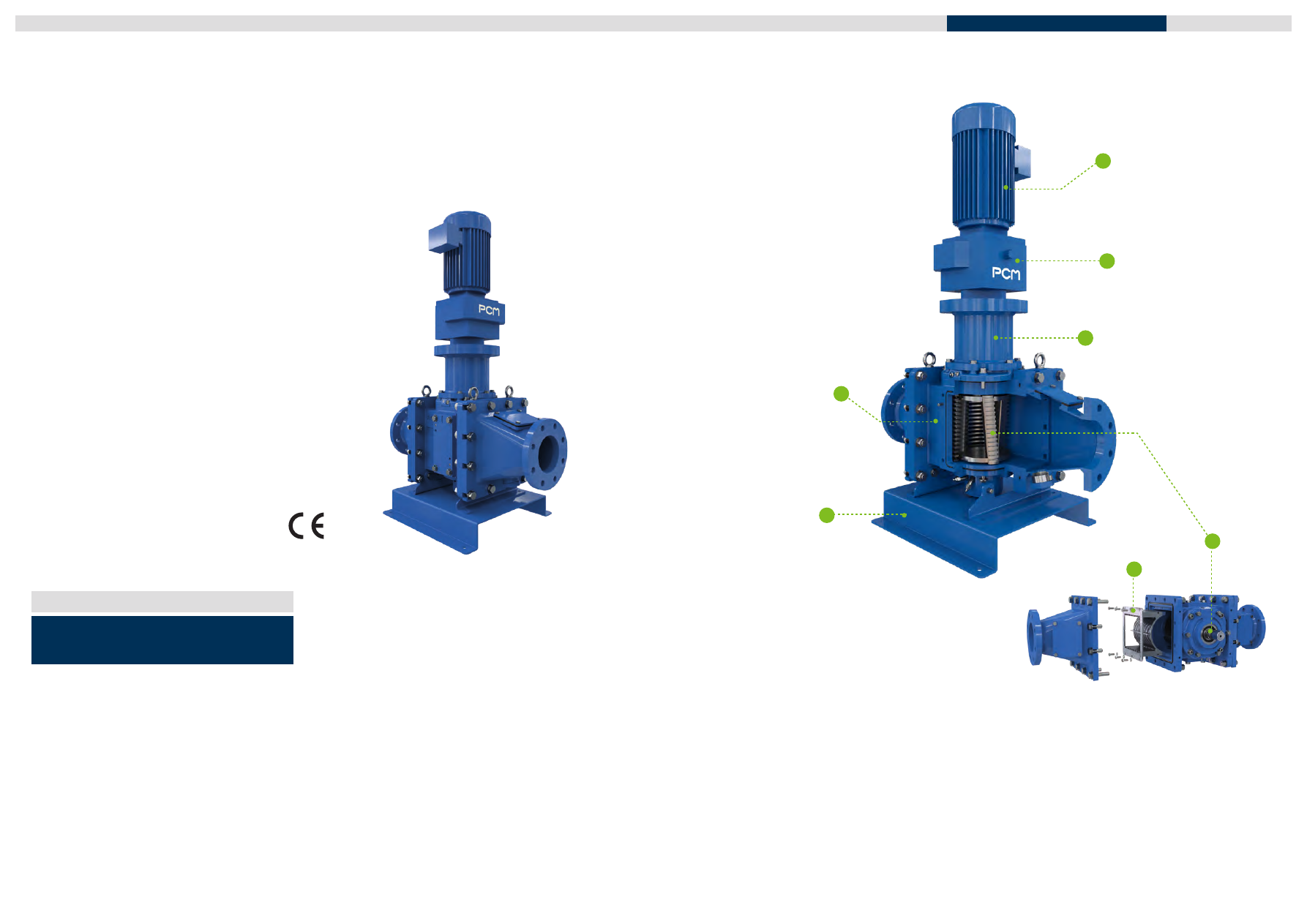

КОНСТРУКЦИЯ ИЗМЕЛЬЧИТЕЛЯ PCM X-GUARD

�

ПРЕИМУЩЕСТВА PCM X-GUARD

ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ РЕЗКИ

•

Размер частиц уменьшается до 5-6 мм

•

Высокий крутящий момент / низкая скорость вращения

•

Термически обработанные стальные резаки

ПРОСТОТА ТЕХНИЧЕСКОГО ОБЛУЖИВАНИЯ

•

Одновальная конструкция

•

Кассетная конструкция режущей системы

•

Двигающаяся на роликах дверца смотрового люка

ВОЗМОЖНОСТЬ УСТАНОВКИ ПРИВОДОВ РАЗЛИЧНЫХ МАРОК

•

Монтажная опора для привода с гибкой соединительной муфтой

НИЗКИЙ УРОВЕНЬ ВОЗДЕЙСТВИЯ НА ГИДРАВЛИЧЕСКОЕ ОБОРУДОВАНИЕ

•

Потери давления напора менее 0,5 бар

ЭЛЕКТРОДВИГАТЕЛЬ

ПРИВОД С

СОЕДИНИТЕЛЬНОЙ

МУФТОЙ

ВСТРОЕННЫЙ

ИЗМЕЛЬЧИТЕЛЬНЫЙ

БЛОК

ВРАЩАЮЩИЙСЯ

НОЖ

ОПОРНАЯ ПЛИТА

РЕДУКТОР

КЛЕТКА

НОЖА

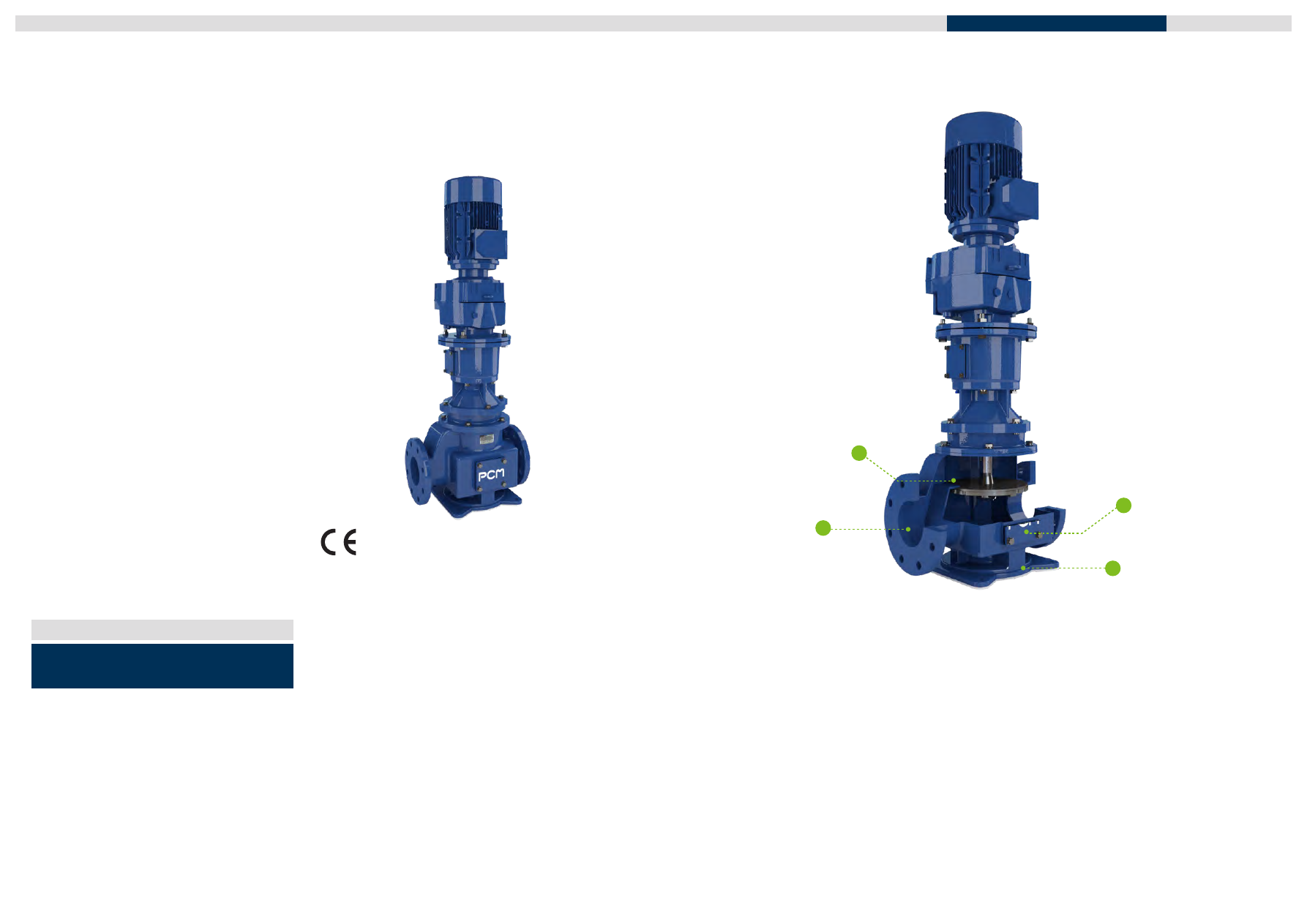

PCM MACERATOR

Защита насосов от воздействия кусочков ветоши,

волокон и длинных частиц при выполнении любых

работ по перекачиванию любых водных сред

Мацератор

PCM

предлагает

экономически

эффективный способ защиты надежности насосов.

Он обеспечивает защиту насосов от воздействия

кусочков ветоши, волокон и твердых частиц, с

использованием проверенной на практике концепции,

основанной на применении перфорированной

срезывающей пластины и вращающейся передней

головки.

Этот мацератор пригоден для работы с любыми

водными средами, он обеспечивает защиту от

воздействия волокон и длинных частиц, улучшает

предварительную обработку первичного осадка.

Он также может использоваться в качестве замены

поточных измельчителей.

Специально сконструированный для операций

обработки осадка, мацератор PCM пригоден для

использования в новых установках по очистке воды

или при реконструкции старых трубопроводов. Его

также можно использовать для защиты насосных

станций,

перекачивающих

необработанные

канализационные стоки а также для выполнения

операций дробления и смешивания в самых

разных отраслях промышленности – от бумажной

промышленности до нефтяной промышленности.

�

ПРИМЕРЫ ПРИМЕНЕНИЯ

•

Обработка первичного осадка при очистке сточных вод

•

Защита насосов от волокон и длинных частиц

•

Повышение эффективности предварительной обработки биологического осадка

�

КОНСТРУКЦИЯ PCM MACERATOR

�

ПРЕИМУЩЕСТВА PCM MACERATOR

ПРОСТОТА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

•

Малое количество запасных частей

•

Наличие сменного кассетного узла

•

Удобный доступ к камнеуловителям с обеих сторон для чистки отстойника

ОПТИМАЛЬНЫЕ ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ РЕЗАНИЯ

•

Наличие узла срезывающей пластины и передней головки, обеспечивающего плавность резания

КОНКУРЕНТОСПОСОБНОСТЬ, ОСНОВАННАЯ НА НИЗКОЙ СТОИМОСТИ ВЛАДЕНИЯ

•

Пониженные эксплуатационные расходы

•

Снижение уровня требований к расходу электроэнергии

•

Сокращение времени простоя для выполнения профилактического технического обслуживания

•

Защита надежности насосов, расположенных ниже по потоку технологической цепочки

УДОБНЫЙ ДОСТУП

К КАМНЕУЛОВИТЕЛЯМ

СМЕННЫЙ КАССЕТНЫЙ

УЗЕЛ

КОРПУС

ОСНОВАНИЯ

ОТСТОЙНИК

• Расход:

до 111 л/с (400 м3/ч)

• Концентрация текучей среды:

до 150 г/л

�

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

К ВАШИМ УСЛУГАМ

Для того чтобы обеспечить наилучшее использование наших насосов

и насосных систем, мы предлагаем широкий спектр предпродажных и

послепродажных услуг.

�

ОБУЧЕНИЕ

Для оказания технической поддержки и обучения специалистов,

которые эксплуатируют наши насосы, мы можем организовать

курсы обучения – либо на площадке заказчика, либо на площадке

компании PCM.

Использование полученных знаний позволит участникам обучения

сохранить ценностное значение насоса для минимизации

аварийных расходов на техническое обслуживание или даже на

продление срока службы.

�

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ,

РЕМОНТ И ОБНОВЛЕНИЕ

Мы предлагаем полный спектр услуг по обеспечению

оптимальной эксплуатации Ваших насосов, а также по экономии

времени и затрат.

Услуги по техническому обслуживанию для насосов PCM

оказываются нашими хорошо обученными инженерами.

Это обеспечивает поддержание насосов на оптимальных

эксплуатационных уровнях. Наш тщательный контроль, а также

наши знания и опыт помогают нам минимизировать простои

производства и увеличить общий срок эксплуатации системы.

Мы оказываем широкий спектр послепродажных услуг:

•

техническое обслуживание на площадке заказчика,

•

техническое обслуживание в цехе компании PCM,

•

контракты на техническое обслуживание,

•

ремонт торцевых уплотнений и роторов,

•

обновление систем.

�

ЗАПАСНЫЕ ЧАСТИ

Благодаря нашей всемирной сети агентств по продажам и

дистрибьюторов, Вы можете быстро получать оригинальные

запасные части PCM. Использование запчастей PCM позволяет

обеспечить максимально возможный срок службы изделий

компании PCM, выигрыш от защиты гарантии и поддержания их

соответствия требованиям европейских стандартов до самого

конца их срока службы.

Специалисты компании PCM специально подготовлены для

консультирования по вопросам запчастей, они ответят на

Ваш запрос в кратчайшие сроки. Таким образом, имеющиеся

стандартные запчасти PCM могут быть доставлены в течение

одних суток (в зависимости от места расположения).

�

ПРОВЕРКИ МОНТАЖА

Проверка стоимости жизненного цикла позволит Вам

оптимизировать использование насоса, сократив при этом

расходы, связанные с неэффективностью, рационализацией

Вашего запаса запчастей и контролем за Вашими общими

расходами.

Наши расширенные услуги включают в себя следующее:

•

полный технический осмотр Ваших установок,

•

анализ использования Вами запасных частей,

•

подробный отчет и наши рекомендации для того, чтобы

помочь Вам оптимизировать свои расходы.

�

ВВОД В ЭКСПЛУАТАЦИЮ

Насосы PCM просты в использовании и находятся в рабочем

состоянии, постольку они надлежащим образом установлены и

введены в эксплуатацию.

С помощью предэксплуатационных проверок и тщательного

контроля всего оборудования наши услуги по монтажу обеспечивают

устойчивую и надежную реализацию производственного процесса.

Наши услуги по монтажу предполагают интеграцию нового насоса

в существующую систему или установку нового насоса «с чистого

листа». Мы оказываем помощь при пуске, инжиниринговые услуги

по интеграции системы и организуем тренинги для операторов.

Все наши услуги спроектированы с одной целью – оптимизация эксплуатационных характеристик насосов PCM. От профилактического

технического обслуживания до управления запасными частями, от обновления оборудования до обучения, мы стремимся внести наилучший

вклад в производительность установок наших заказчиков.

�

РАСШИРЕННАЯ ГАРАНТИЯ

Расширенная гарантия включает в себя следующее:

•

расширение нашей гарантии согласно нашим Общим

условиям продаж,

•

наилучшее решение для случаев задержки при монтаже или

вводе в эксплуатацию,

•

обеспечение умеренного уровня затрат.

Наши расширенные услуги включают в себя также расширение

общих условий гарантии на период от одного до четырех лет

согласно Вашим требованиям.

�

ИСПЫТАНИЯ

Для обеспечения производительности и срока службы

насоса или системы важно, чтобы оборудование было

спроектировано с учетом удовлетворения потребностей,

связанных с обрабатываемыми материалами. Вот почему мы

предусматриваем проведение широкого спектра испытаний:

•

испытания на химическую совместимость,

•

испытания на вязкость,

•

испытания на истираемость.

содержание .. 2 3 4
