PCM INDUSTRY. ПРОМЫШЛЕННЫЕ НАСОСЫ И ОБОРУДОВАНИЕ: Каталог (2021 год) - часть 3

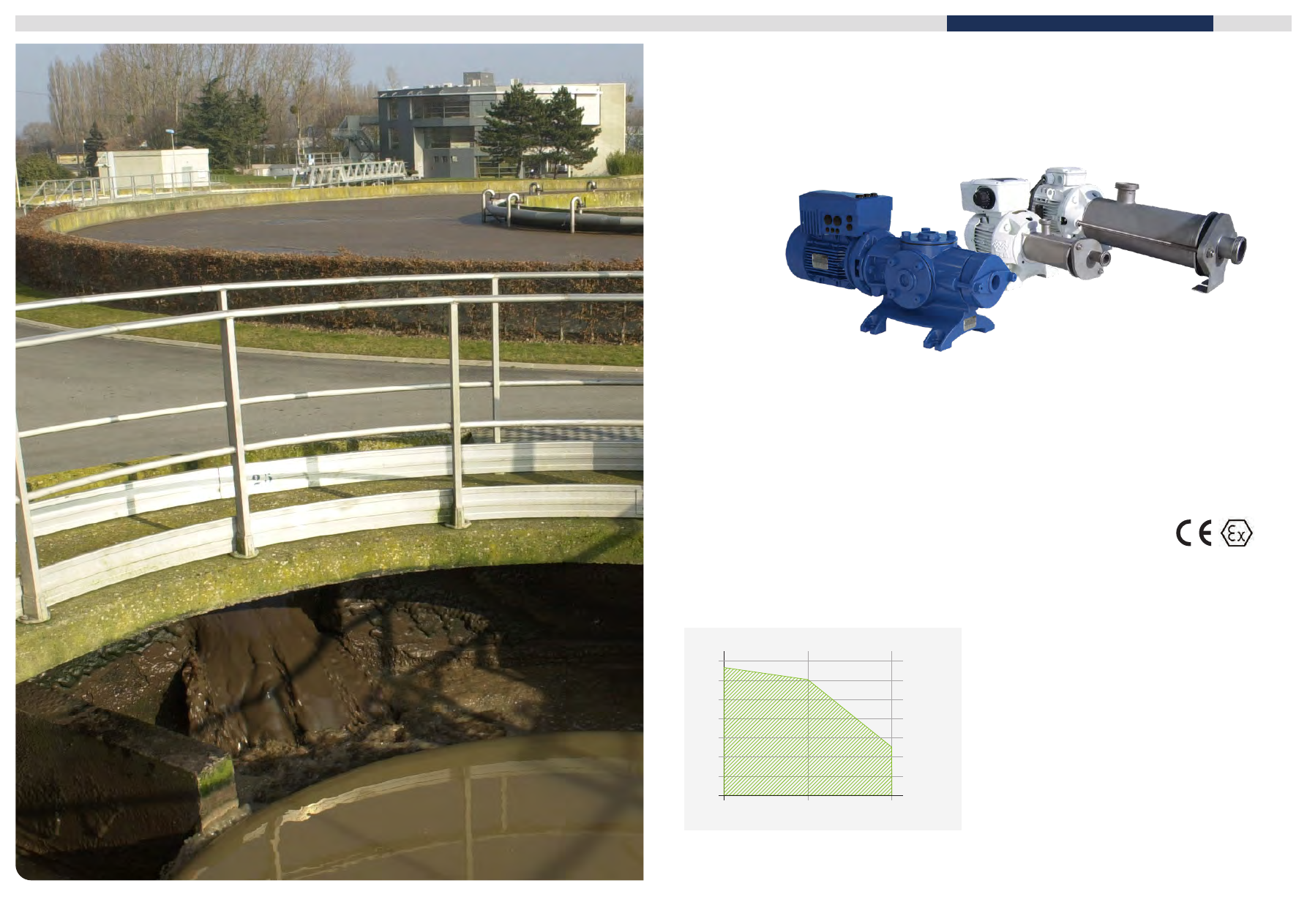

PCM ECOMOINEAU™

С ПЛАВАЮЩИМ СТАТОРОМ

Самый компактный винтовой насос на рынке

Основанный на технологии Moineau™ для проектирования

винтовых насосов, винтовой насос EcoMoineau™ с плавающим

статором является идеальным решением при наличии требований

по обеспечению небольшого пространства. С использованием

плавающего статора этот небольшой винтовой насос не требует

использования соединительной тяги, которая используется в

традиционных винтовых насосах. Упругость статора позволяет

ротору осуществлять эксцентричное вращение, так как ротор

непосредственно соединен с приводом. Поэтому корпус насоса

является более коротким.

Во многих случаях этот винтовой насос с плавающим статором,

оборудованный преобразователем частоты, можно использовать в

качестве дозирующего насоса. Такая замена является выигрышной

при использовании традиционных дозирующих устройств для

вязких, насыщенных и абразивных продуктов. Его компактность

и надежность делают его особенно пригодным для интеграции в

машины и системы.

PCM ECOMOINEAU™ С ПЛАВАЮЩИМ СТАТОРОМ

7 м3/ч

[31 gpm]

м3/ч

[18 gpm]

3 м3/ч

[13 gpm]

м3/ч

[9 gpm]

1 м3/ч

[4 gpm]

РАСХОД

ДАВЛЕНИЕ

6 bar

[87 psi]

12 bar

[174 psi]

24 bar

[348 psi]

4 бар

[58 psi]

8 бар

[116 psi]

м3/ч

[22 gpm]

6 м3/ч

[26 gpm]

�

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

�

ПРИМЕРЫ ПРИМЕНЕНИЯ

• Учет количества химических продуктов (охрана

окружающей среды)

• Дозирование флокулянтов (шахты и карьеры)

• Приготовление клея и пигментация (бумага)

• Дозирование полимеров (новые виды энергии)

• Обработка фитосанитарных продуктов (химия)

• Обработка красок, лаков, катафорезных покрытий

(механическое оборудование)

ЭКОНОМИЯ ПЛОЩАДИ И ОБЪЕМА

• Компактные размеры благодаря тому, что ротор непосредственно соединен с приводом

• Простота интеграции в существующие установки

БЫСТРОЕ И БОЛЕЕ ПРОСТОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• Более короткий корпус

• Уменьшенный вес

• Отсутствие соединительной тяги

УНИВЕРСАЛЬНОСТЬ

• Простая и прочная конструкция из нержавеющей стали или литого чугуна (в зависимости от перекачиваемой текучей среды

• Дозирующий насос без пульсаций потока

• Возможность перекачивания нестабильных и вязких продуктов

НИЗКАЯ СТОИМОСТЬ ЖИЗНЕННОГО ЦИКЛА (СЖЦ)

• Простая конструкция

• Экономически эффективное техническое обслуживание

• Уменьшенный вес

�

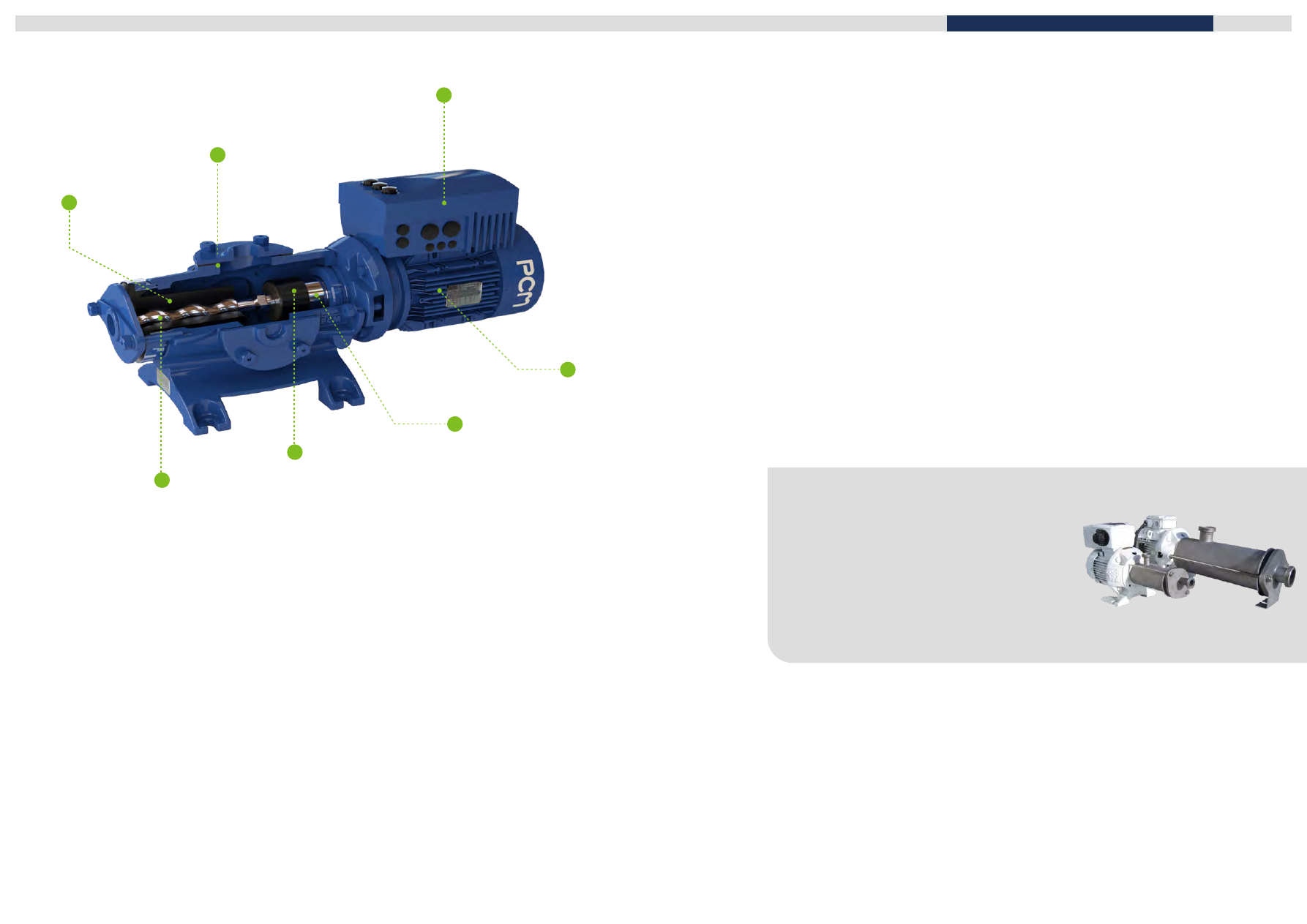

КОНСТРУКЦИЯ НАСОСА

�

НАСОС PCM ECOMOINEAU™ ПЛАВАЮЩИМ СТАТОРОМ – ПРЕИМУЩЕСТВА ЛИНЕЙКИ

ИЗДЕЛИЙ

�

НАСОС PCM ECOMOINEAU™ ПЛАВАЮЩИМ СТАТОРОМ - ОПЦИИ И

ПРИНАДЛЕЖНОСТИ

ПОСТАВЛЯЕМЫЕ ПРИНАДЛЕЖНОСТИ

• Датчик давления: улучшает контроль за технологическим процессом (манометр, реле давления, преобразователь давления,

комбинированный датчик давления)

• Защита насоса от сухого хода: принцип свободного статора обладает более высокой стойкостью к сухому ходу. Для обеспечения

полной защиты система сухого хода осуществляет контроль за движением продукта и защищает насос от остановок и сухого

хода, которые могут повредить статор.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

• Тележка, которая позволяет перемещать насос и способствует универсальности его использования (простота крепления,

устойчивость, эргономические свойства)

• Клапан байпаса и/или предохранительный клапан давления позволяют избежать риска повреждения насоса при возникновении

чрезмерно высокого давления и осуществлять управление расходом

• Автоматические устройства для контроля уровня, расхода и давления

УПЛОТНЕНИЕ ВАЛА

СВОБОДНЫЙ

СТАТОР

ПРИВОД

КОРПУС

РОТОР

ЭЛАСТОМЕРНАЯ

МУФТА

КЛЕММНАЯ КОРОБКА

(ОПЦИЯ)

�

КОНФИГУРАЦИЯ ИЗ

НЕРЖАВЕЮЩЕЙ СТАЛИ

•

7 моделей, специально спроектированных для

перекачивания высококоррозийных продуктов

•

Корпус / ротор / соединения изготовлены из нержавеющей

стали марки 316L по стандарту ANSI

•

Поставляется несколько типов соединений в соответствии

с различными стандартами (SMS, DIN, MACON, CLAMP,

IDF, RJT, ISO, ANSI)

•

Такие же характеристики и работа гидравлики, как у

моделей, изготовленных из чугуна

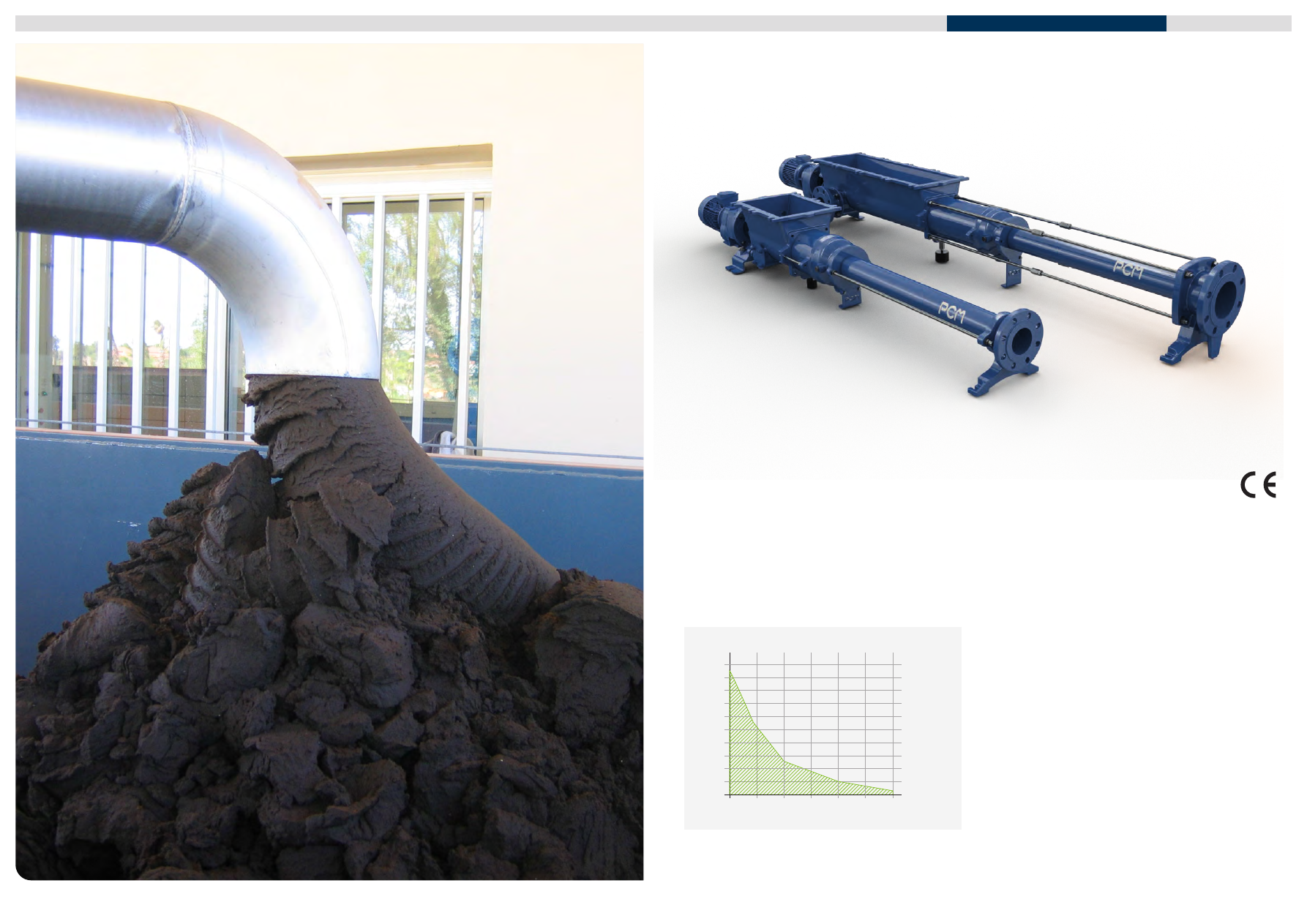

PCM ECOMOINEAU™ ПЛАВАЮЩИМ СТАТОРОМ

PCM ECOMOINEAU™ MSH/MVA/MVA-FF

Винтовые насосы с загрузочным бункером и подающим винтом (шнеком)

Основанные на технологии Moineau™, винтовые насосы PCM

EcoMoineau™ MVA спроектированы для упрощения перекачивания

и/или дозирования многих сложных текучих сред, используемых в

самых разных отраслях промышленности.

Высоковязкие, пастообразные, клейкие текучие среды, имеющие

высокое содержание сухих материалов, или являющиеся

нетекучими с большими комками, или текучие среды, которые

имеют тенденцию к образованию заторов, применяются во многих

отраслях промышленности и часто приводят к возникновению

неблагоприятных условий.

Имея простую и прочную конструкцию насосы PCM EcoMoineau™

серии MVA позволяют сочетать постоянную производительность

с экономической эффективностью даже при работе с самыми

сложными текучими средами.

PCM ECOMOINEAU™ MSH/MVA/MVA-FF

500 м3/ч

[2201 gpm]

400 м3/ч

[1761 gpm]

300 м3/ч

[1321 gpm]

200 м3/ч

[881 gpm]

100 м3/ч

[440 gpm]

РАСХОД

ДАВЛЕНИЕ

6 bar

[87 psi]

12 bar

[174 psi]

6 бар

[87 psi]

12 бар

[174 psi]

36 бар

[522 psi]

24 бар

[348 psi]

18 бар

[261 psi]

30 бар

[435 psi]

�

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

�

ПРИМЕРЫ ПРИМЕНЕНИЯ

• Прошедший обработку в центрифуге и обезвоженный

осадок бытовых и промышленных сточных вод, извлечение

обезвоженного шлама после механической сушки

(ленточный пресс, винтовой пресс, центрифуга, фильтр-

пресс) (охрана окружающей среды)

• Крахмалы, клеи, каолиновый шлам, соапсток (целлюлозно-

бумажная промышленность)

• Цементное молочко, глиняный шлам, гипсовые шламы,

шоркрет, цементные растворы, бентонитовые шламы,

уранат магния, взрывоопасные продукты (добыча полезных

ископаемых и строительство)

• Консистентная смазка, отходы смазочных материалов,

шпаклевки (механическое оборудование)

• Вискоза, пигменты, производство осаждённого диоксида

кремния, стирольные смолы, краски (химические продукты)

• Применение биомассы, багасса, отходы

сельскохозяйственных культур, навозная жижа, пульпы из

маниока (новые виды энергии)

СОКРАЩЕНИЕ ЗАТРАТ ВРЕМЕНИ НА ТЕХОБСЛУЖИВАНИЕ

• Питающий барабан на роликах для облегчения техобслуживания

• Требуется зазор величиной всего лишь 15 см [5,90 дюймов]

• Для выполнения техобслуживания необходимо отвинтить всего 3 винта

• Встроенные сливные отверстия с обеих сторон, позволяющие выполнять дренаж и,

тем самым не допускать коррозию, вызываемую наличием остатков текучей среды

• Уплотнение из смазочного материала: экономически эффективная и автоматическая

система смазки, автономно распределяющая смазочный материал с требуемым

расходом для уровня остаточного продукта

УНИВЕРСАЛЬНОСТЬ

• Перекачивание текучих сред с высокой вязкостью или низкой способностью к текучести благодаря открытому

профилю шнека

• Перекачивание текучих сред, требующих использования насосов с ручной подачей или насосов с подачей самотеком

из бункера увеличенного объема

• Усиленное соединение (металлический корпус), приспособленное к работе с абразивными текучими средами

�

ПРЕИМУЩЕСТВА ЛИНЕЙКИ НАСОСОВ PCM ECOMOINEAU™ MVA

�

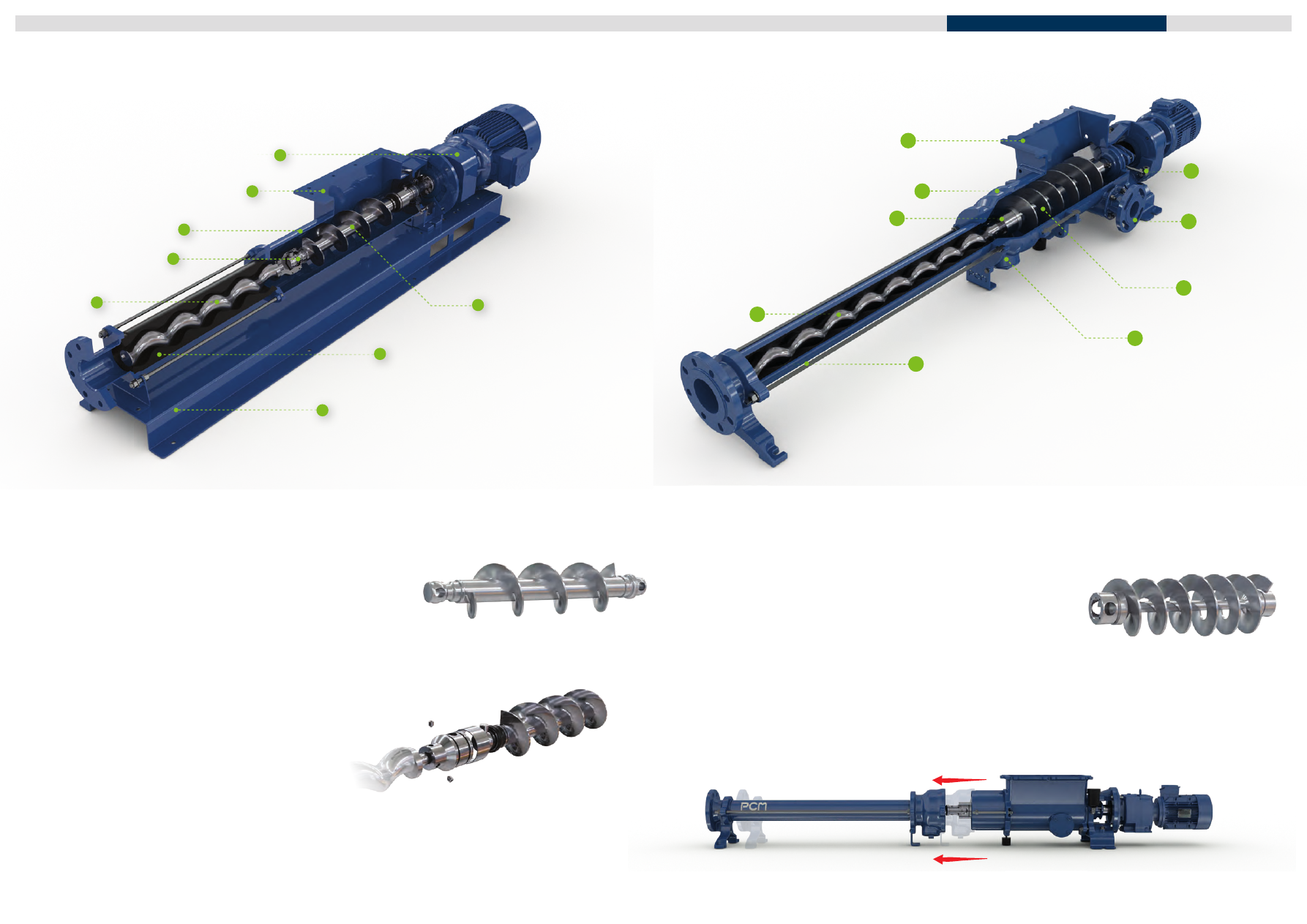

КОНСТРУКЦИЯ НАСОСА PCM ECOMOINEAU™ MVA

БУНКЕР

УВЕЛИЧЕННОГО ОБЪЕМА

ВСТРОЕННЫЕ

СЛИВНЫЕ

ОТВЕРСТИЯ

ПОДАЮЩИЙ ВИНТ

(ШНЕК)

УСИЛЕННОЕ СОЕДИНЕНИЕ

УПЛОТНЕНИЕ ИЗ

СМАЗКИ

СТАТОР

РОТОР

БАРАБАН ДЛЯ ПОДАЧИ ГИДРАВЛИЧЕСКОЙ

ЖИДКОСТИ

ОТВЕРСТИЕ ДЛЯ

ВПРЫСКА

�

КОНСТРУКЦИЯ НАСОСА PCM ECOMOINEAU™ MSH

БУНКЕР УВЕЛИЧЕННОГО

ОБЪЁМА

ПОДАЮЩИЙ ВИНТ

УСИЛЕННОЕ СОЕДИНЕНИЕ

МЕХАНИЧЕСКОЕ

УПЛОТНЕНИЕ

СТАТОР

РАМА

РОТОР

БАРАБАН ПОДАЧИ

ГИДРАВЛИЧЕСКОЙ ЖИДКОСТИ

�

ПРЕИМУЩЕСТВА СЕРИИ PCM ECOMOINEAU™ MSH

ОПТИМАЛЬНАЯ ПОДАЧА

• Оптимальная загрузка остатков без уплотнения благодаря закрытому шнеку

• Эффективная подача нелипких вязких продуктов

УНИВЕРСАЛЬНОСТЬ

• Перекачивание жидкостей с высокой вязкостью или низкой пропускной

способностью благодаря открытому шнеку

• Перекачивание жидкостей, требующих ручной подачи или самотечных насосов через увеличенный бункер

• Компактныые и прочные соединения

ПРОСТЫЕ В ОБСЛУЖИВАНИИ

• Соединение с запатентованной системой из трех винтов для моделей с

большой загрузкой

Архимедов винт закрытый

PCM ECOMOINEAU™ MSH/MVA/MVA-FF

Архимедов винт открытый

�

ПРЕИМУЩЕСТВА ЛИНЕЙКИ НАСОСОВ PCM ECOMOINEAU™ MVA-FF

ПРОСТОТА ТЕХОБСЛУЖИВАНИЯ

• Встроенные сливные отверстия (DN50), позволяющие производить

полный дренаж, предотвращая, тем самым, коррозию, вызываемую

остатками текучих сред

• Уплотнение из смазочного материала: экономически эффективная и

автоматическая система смазки, автономно распределяющая смазочный

материал с требуемым расходом для уровня остаточного продукта

УНИВЕРСАЛЬНОСТЬ

• Перекачивание текучих сред с высокой вязкостью, высоким содержанием

сухих материалов, клейких сред с низкой способностью к текучести или

сред, имеющих тенденцию к затору благодаря открытому профилю шнека

• Перекачивание текучих сред, требующих использования насосов с ручной

подачей или насосов с подачей самотеком из бункера увеличенного

объема

• Усиленное соединение (металлический корпус), приспособленное к

работе с абразивными текучими средами

�

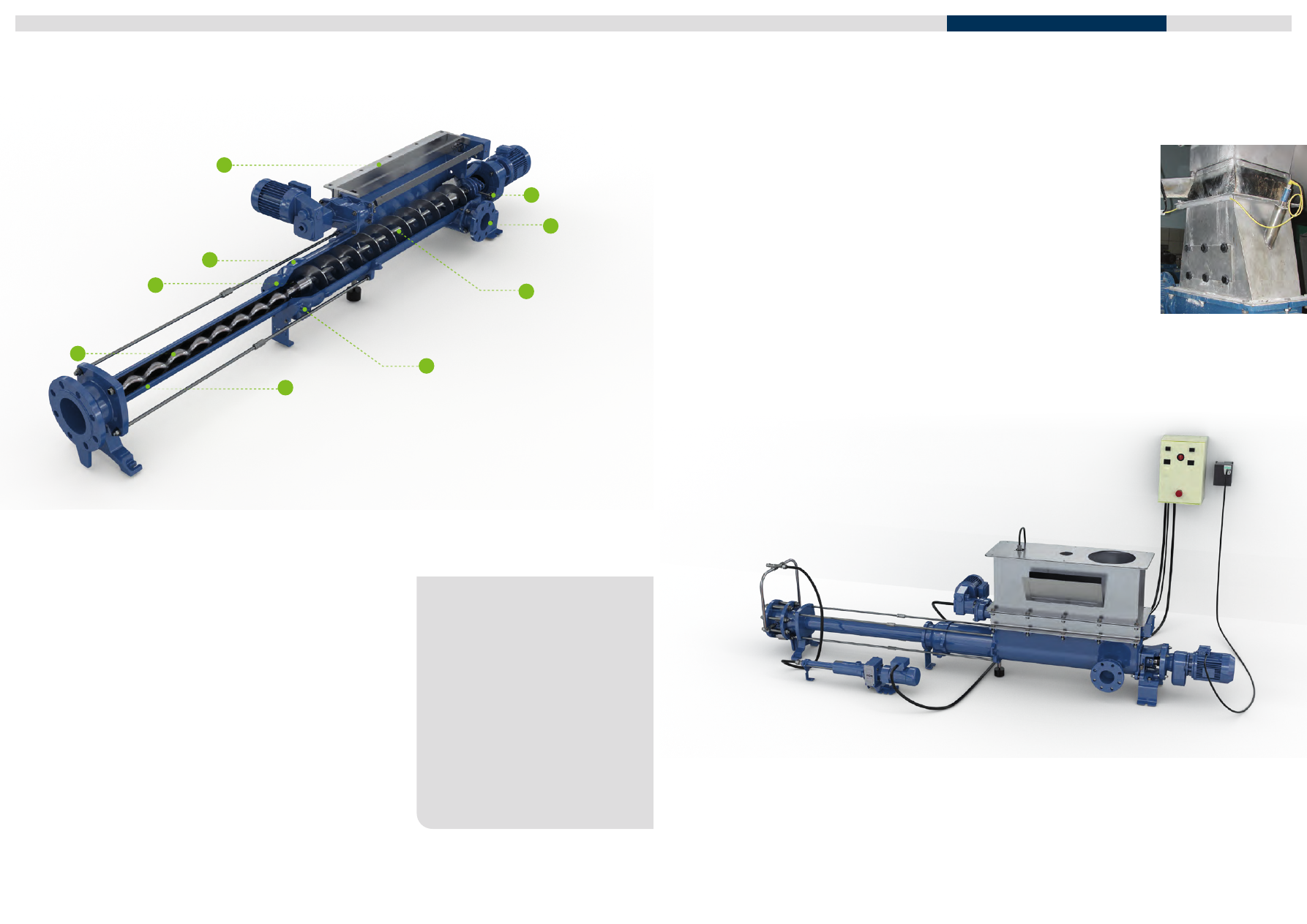

КОНСТРУКЦИЯ НАСОСА PCM ECOMOINEAU™ MVA-FF

�

ДОПОЛНИТЕЛЬНЫЕ

ОПЦИИ

Система полимерной смазки,

рекомендуемая для использования при

перекачивании на большие расстояния

• Снижение эксплуатационных

расходов

• Уменьшение давления нагнетания

• Снижение уровня деформаций на

быстроизнашивающихся деталях

Модуль контроля уровня управления

потоком

• Контроль скорости вращения насоса

• Предотвращение перелива

БУНКЕР УВЕЛИЧЕННОГО ОБЪЕМА

+ КОРКОРАЗБИВАТЕЛЬ (ОПЦИЯ)

ВСТРОЕННЫЕ

СЛИВНЫЕ

ОТВЕРСТИЯ

ПОДАЮЩИЙ ВИНТ

(ШНЕК)

УСИЛЕННОЕ

СОЕДИНЕНИЕ

УПЛОТНЕНИЕ ИЗ

СМАЗКИ

СТАТОР

РОТОР

БАРАБАН ДЛЯ ПОДАЧИ

ГИДРАВЛИЧЕСКОЙ ЖИДКОСТИ

ОТВЕРСТИЕ ДЛЯ ВПРЫСКА

ПОЛИМЕРНАЯ СМАЗКА & КОНТРОЛЬ УРОВНЯ ЗАГРУЗКИ

Полимерная смазка как дополнительная опция крайне рекомендована

при перекачивании насосами

с длинной конструкцией. Подача лубриканта на внутренний диаметр обеспечивает лучшую подачу и

снижение эксплуатационных расходов.

• Снижение давления на выходе

• Снижение нагрузки на изнашиваемые детали

Управление потоком:

модуль, контролирующий скорость насоса и предотвращающий переполнение

• Подстраивается под конфигурацию

• Возможность варьировать поток

• Подходит для сложных условий эксплуатации

• Совместим с конфигурацией обработки извести

БУНКЕР С ФУНКЦИЕЙ КОНТРОЛЯ ДЛЯ ОПТИМИЗАЦИИ ПРОЦЕССА

Регулирующий бункер адаптируется к восходящему процессу, от ручной загрузки или

самотеком при размещении под оборудованием для обезвоживания.

Изготовлен на заказ:

•

включает зону загрузки осадка,

•

имеет одно или несколько отверстий,что упрощает контроль,

•

облегчает установку аксессуаров, таких как датчики уровня,

•

вмещает впрыск извести и соответствующий порт для выпуска воздуха.

Модуль контроля уровня

�

ХАРАКТЕРИСТИКИ PCM ECOMOINEAU™ MVA-FF

PCM ECOMOINEAU™ MSH/MVA/MVA-FF

�

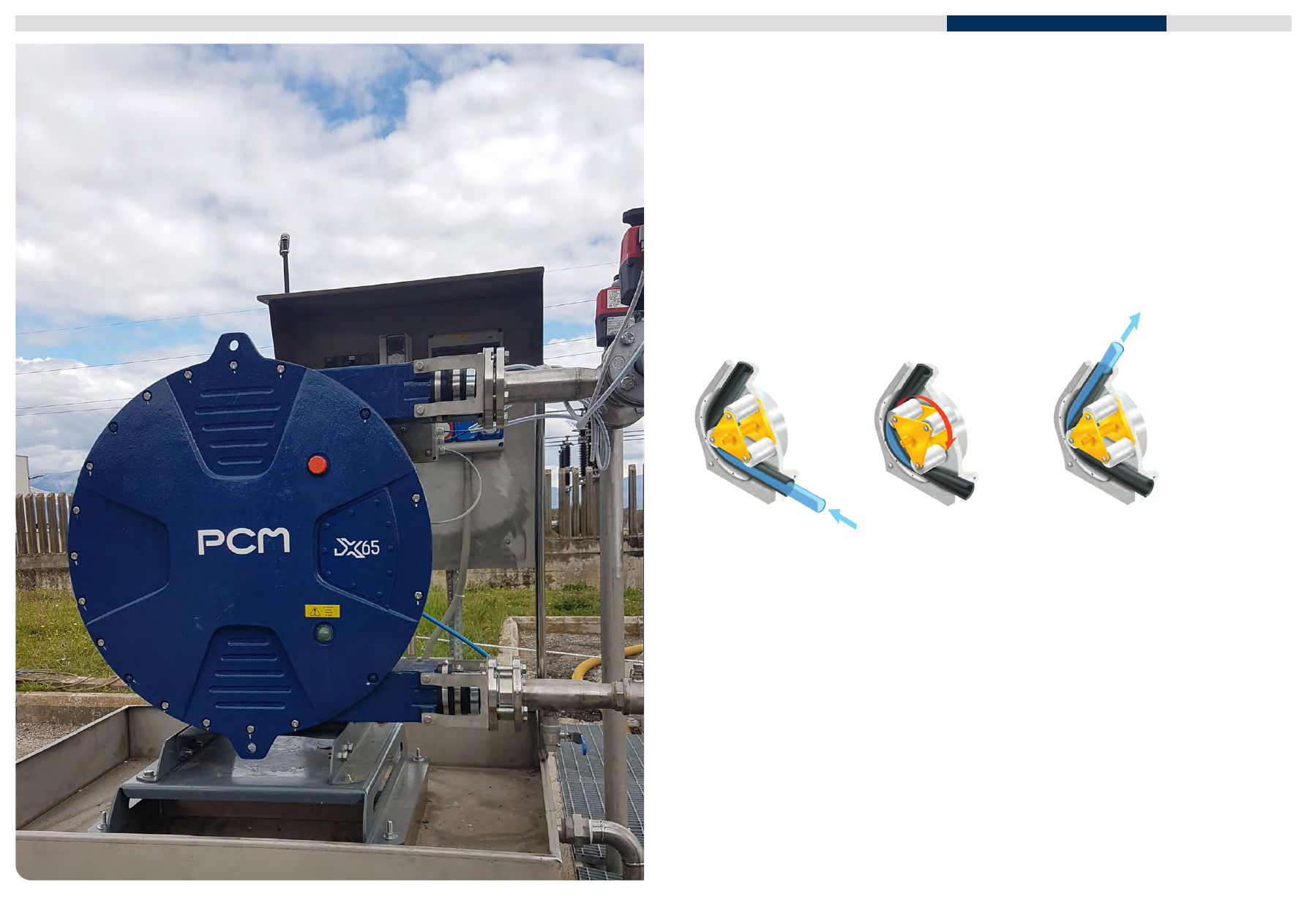

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ НАСОСОВ PCM DELASCO™

Перистальтический принцип перекачивания основан на способности шланга из гибкого эластомера деформироваться с

последующим восстановлением первоначальной формы. Перистальтические насосы оснащаются шлангами высокого или

низкого давления и подходят для широкого применения в тех случаях, когда необходимо обеспечить универсальность и

эксплуатационную гибкость.

�

ПРЕИМУЩЕСТВА

•

Наличие только одной быстроизнашивающейся детали – шланга

•

Конструкция без уплотнений

•

Самозаливка

•

Высокая степень всасывания

•

Упрощенное техническое обслуживание

•

Низкая стоимость жизненного цикла

•

Отсутствие механических уплотнений, клапанов или прокладок

•

Возможность перекачивания в обоих направлениях

�

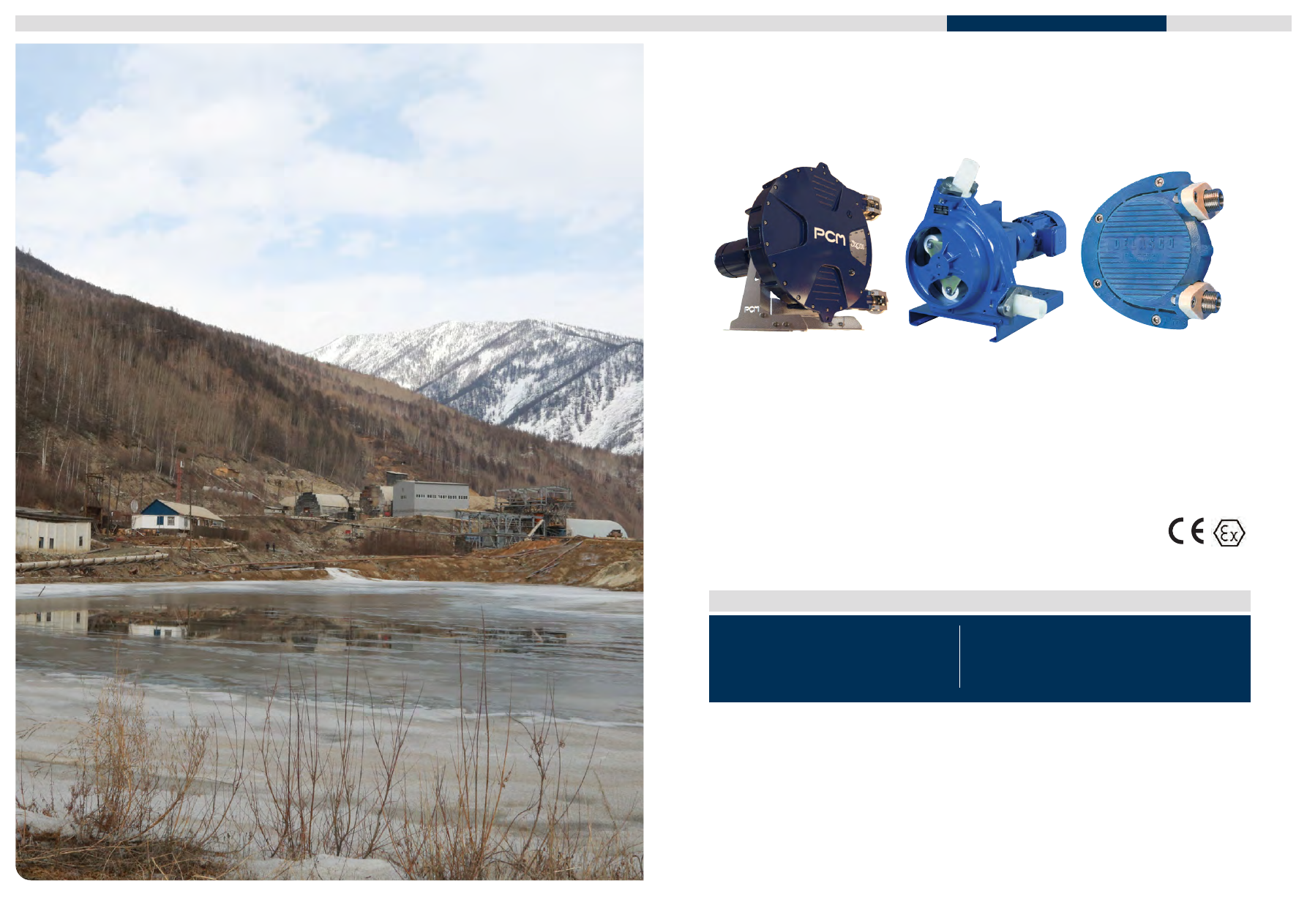

ЛИНЕЙКА ПЕРИСТАЛЬТИЧЕСКИХ НАСОСОВ PCM

•

PCM серия DX

•

PCM серия Z

•

PCM серия PMA

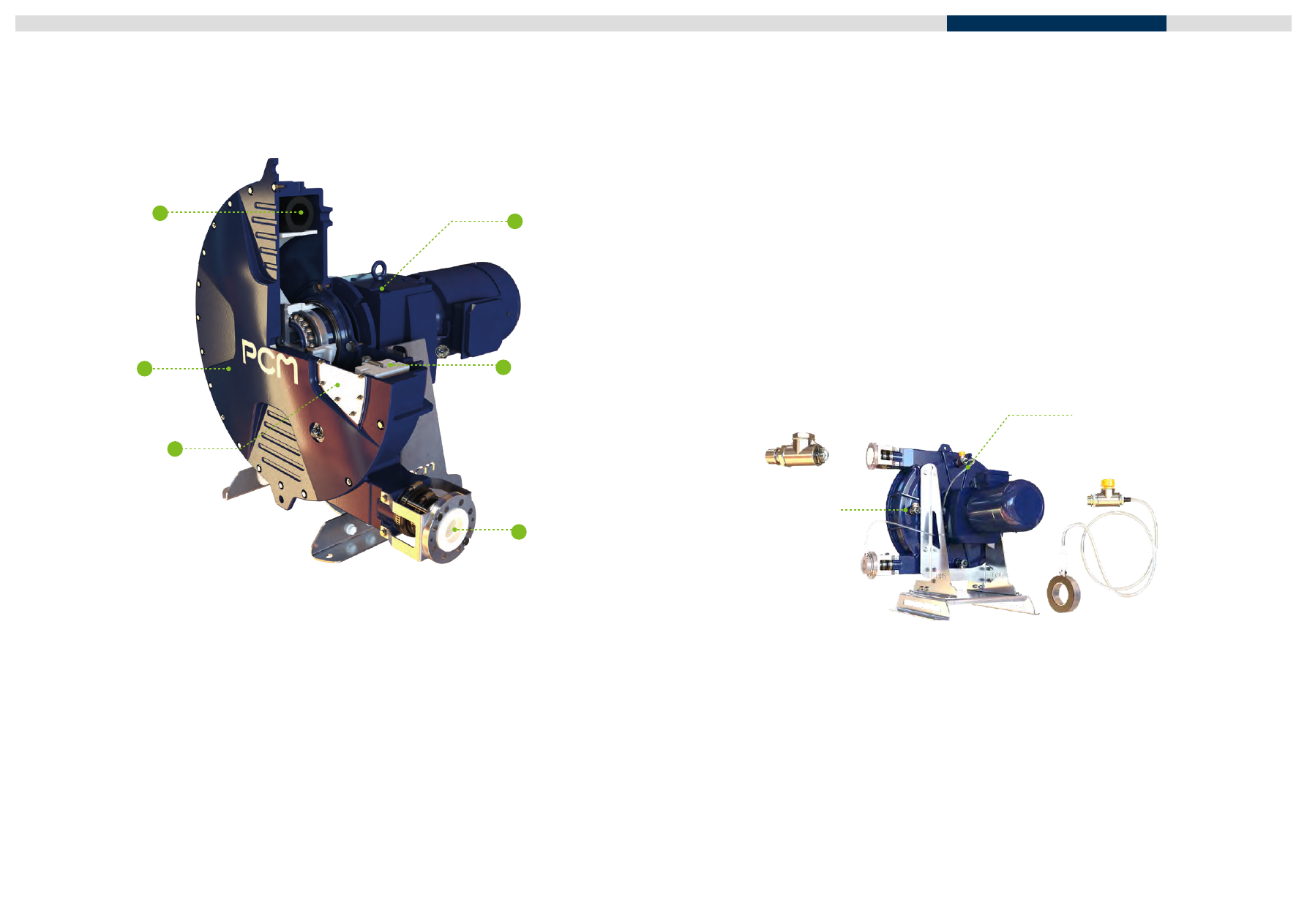

ТЕХНОЛОГИЯ PCM DELASCO™

ПЕРИСТАЛЬТИЧЕСКИЕ НАСОСЫ PCM

DELASCO™

Идеальный выбор для уменьшения расходов на техническое

обслуживание и ремонт

ВСАСЫВАНИЕ

ПЕРЕКАЧИВАНИЕ

ВЫПУСК

•

PCM DELASCO™

PCM DELASCO™ - СЕРИИ DX-Z-PMA

Перистальтические насосы для коррозионно-активных, абразивных и

нестабильных продуктов

• Давление:

- Серия DX: до 15 бар [218 psi]
- Серия Z: до 3 бар [44 psi]
- Серия PMA: 1.5 бар [22 psi]

• Расход:

- Серия DX: до 100 м3/ч [440 галлонов в минуту]
- Серия Z: до 20 м3/ч [88 галлонов в минуту]
- Серия PMA: до 0.20 м3/ч [0.88 галлонов в минуту]

При наличии различных конструкций насосов и при широком

выборе эластомерных шлангов линейка насосов PCM Delasco™

позволяет охватить широкий спектр разнообразных применений, в

которых требуется обеспечить эксплуатацию в тяжелых условиях,

а также эксплуатационную маневренность.

Простые при использовании и техническом обслуживании,

перистальтические насосы PCM Delasco™ можно легко

адаптировать к различным ограничениям.

Перистальтические насосы с низкими рабочими скоростями

идеально подходят для перекачивания нестабильных и/или

абразивных продуктов: перекачивание осуществляется внутри

шланга без перемешивания или вспенивания текучих сред.

Они также представляют собой отличное решение для обработки

коррозионно-активных продуктов, так как текучая среда

контактирует только со шлангом.

�

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

�

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ

•

Дозирование химических продуктов (охрана окружающей среды)

•

Перекачивание жидких цементных растворов (шахты и карьеры)

•

Очистка сточных вод (бумага)

•

Перекачивание шламов (новые виды энергии)

•

Производство пены (химия)

•

Ванны для обезжиривания или ванны для очистки поверхности (механическое оборудование)

PCM DELASCO™ СЕРИЯ DX

�

ПРЕИМУЩЕСТВА НАСОСА PCM DELASCO™ СЕРИИ DX

�

КОНСТРУКЦИЯ НАСОСА

ОДИН НАСОС ДЛЯ ВСЕХ ЖИДКОСТЕЙ

• Идеально подходит для перекачивания абразивных продуктов и шламов с высокой концентрацией сухих веществ (до 80%),

жидкостей с высокой плотностью, а также коррозионноактивных, чувствительных к сдвигу, вязких, многофазных, газообразных и

кристаллизующихся жидкостей

ОПТИМИЗИРОВАННЫЕ ЭКСПЛУАТАЦИОННЫЕ РАСХОДЫ ДЛЯ ПРИМЕНЕНИЯ В ТЯЖЕЛЫХ УСЛОВИЯХ

• Наличие только одной быстроизнашивающейся детали - шланга;

• Конструкция без уплотнений: нет необходимости в дорогостоящем уплотнении на замену и никаких затрат, связанных с

промывкой уплотнений

• Низкое энергопотребление благодаря изначальной низкой скорости работы

• Прогрессивная система сжатия шлангов для увеличения срока службы шланга благодаря уникальному ротору в форме лимона и

конструкции отражателя

УНИВЕРСАЛЬНОСТЬ

• Один насос для всех задач: перекачивание, дозирование, опорожнение

• Самовсасывающая способность

• Высокая всасывающая способность

• Возможность перекачивания в обоих направлениях

• Может работать всухую без дополнительного защитного оборудования

СЪЕМНАЯ СИСТЕМА

ПРИВОДА

ВЫСОКОКАЧЕСТВЕННЫЙ

ШЛАНГ

ПРОЧНАЯ

КОНСТРУКЦИЯ

PCM DELASCO™ - СЕРИЯ DX

ИНДИВИДУАЛЬНАЯ

РЕГУЛИРОВКА С

ПОМОЩЬЮ ПРОКЛАДОК

ДЛЯ ОПТИМАЛЬНОГО

ОБЖАТИЯ ШЛАНГА

ЛЮК ИЗ

НЕРЖАВЕЮЩЕЙ

СТАЛИ

ЛЕГКОЕ

ПОДСОЕДИНЕНИЕ,

БЫСТРОСЪЕМНАЯ

СИСТЕМА

ТЕХНОЛОГИЯ, ОБЕСПЕЧИВАЮЩАЯ УСТОЙЧИВОСТЬ К АВАРИЯМ / ЗАГРЯЗНЕНИЯМ

• На 100% герметичный корпус для удержания жидкости в случае разрыва шланга через двойное уплотнение и подшипниковый

барьер, встроенную буферную зону и оболочку вокруг соединения

БЫСТРОЕ И НЕСЛОЖНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• Простое обслуживание на месте и короткие простои благодаря уникальной системе быстрого снятия шланга, позволяющей

заменить его всего за пару минут

КОМПАКТНОСТЬ

• Встроенная конструкция подшипника позволяет этому насосу занимать совсем мало места по сравнению с другими насосами,

представленными на рынке

ПРОЧНАЯ КОНСТРУКЦИЯ

• Ударопрочная конструкция крышки из чугуна

•

Улучшенный эргономичный дизайн с дополнительным оборудованием, подключенным сзади насоса

ВАКУУМНАЯ СИСТЕМА

Помогает шлангу восстанавливать свою

естественную форму после того, как он был

пережат обувью, при этом максимально

увеличивая высоту всасывания насоса

�

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

ШЛАНГ: ДЕТЕКТОР

УТЕЧКИ

Останавливает насос в случае

разрыва шланга с помощью

поплавкового датчика

содержание .. 1 2 3 4 ..
