АВТОСАМОСВАЛ ЕВРО-3 СЕРИИ SHAANXI D'LONG F3000. Каталог запчастей (parts catalog) - часть 9
驾驶室进气装置 Воздухозаборное устройство для кабины
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
81.61950.6043
过滤器壳体总成
Кожух фильтра в сборе
1
2
81.41860.0040
锁 扣
Кожух-замок
2
3
06.13189.0099
簧片螺母
Пластина-фиксатор
4
ST4.8-2-MAN183-B1
4
06.07158.1604
自攻螺钉
Болт
4
ST4.8×16C-H-A3R
5
06.15190.0306
垫 圈
Шайба
4
5.3×15×1.2-140HV-MAN183-B1
6
81.98405.0050
空调排水管
Сливная трубка
0.5
7
81.97401.0580
塑料紧固带
Бандажная лента
2
2.4×92-PA6.6-SW
8
81.61910.0011
风机进风口滤网
Фильтр
1

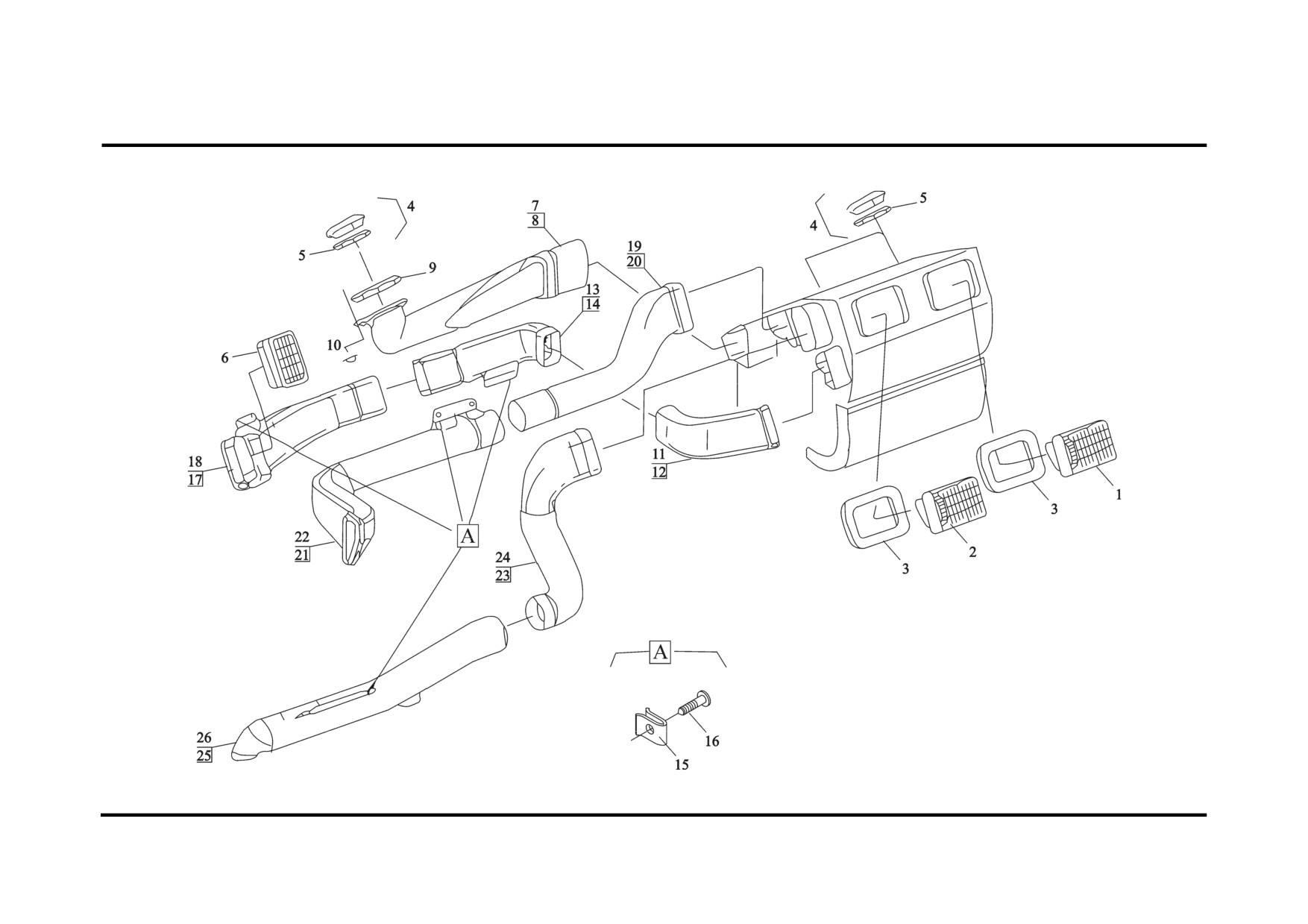

空气管道Ⅰ Воздухопровод Ⅰ
空气管道Ⅰ Воздухопровод Ⅰ
序号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Кол-во
Применяемость
Примечание
1
81.61950.0246
右空气出口
Выход правый воздуха
1
2
81.61950.0247
左空气出口
Выход левый воздуха
1
3
81.61951.2009
衬 垫
Прокладка
2
4
81.61951.6030
喷嘴总成
Впрыскивающее сопло
4
5
81.96501.2012
密封件
Уплотнитель
4
6
81.61950.6028
方喷嘴
Впрыскивающее сопло
2
7
81.61950.0213
左空气管道 除霜器
Дефростер левого воздухопровода
1
8
81.61950.0214
右空气管道 除霜器
Дефростер правого воздухопровода
1
9
81.61951.2003
非石棉衬垫
Прокладка
2
10
06.41159.0050
锁紧垫片
Шайба-фиксатор
2
5-18-CK67/PVC-SW
11
81.61950.0239
左内空气管道
Левый внутренний воздухопровод
1
12
81.61950.0238
右内空气管道
Правый внутренний воздухопровод
1
13
81.61950.0229
左中侧空气管道
Левый средний воздухопровод
1
14
81.61950.0228
右中侧空气管道
Правый средний воздухопровод
1
15
06.07158.4504
自攻螺钉
Самонарезающий винт
10
ST4.2×16Z1-C-H-A3R
16
06.13189.0051
簧片螺母
Пластина-фиксатор
10
ST4.2-4-A3C
17
81.61950.0233
外左空气管道
Левый внешний воздухопровод
1
18
81.61950.0232
外右空气管道
Правый внешний воздухопровод
1
19
81.61950.0215
在车门一侧的左内空气管道
Левый внутренний воздухопровод двери
1
20
81.61950.0216
在车门一侧的右内空气管道
Правый внутренний воздухопровод двери
1
21
81.61950.0219
在车门一侧的左外空气管道
Левый внешний воздухопровод двери
1
空气管道Ⅱ Воздухопровод Ⅱ
空气管道Ⅱ Воздухопровод Ⅱ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
22
81.61950.0220
在车门一侧的右外空气管道
Левый внешний воздухопровод двери
1
23
81.61950.0223
左脚底内空气管道
Воздухопровод левый
1
24
81.61950.0222
右脚底内空气管道
Воздухопровод правый
1
25
81.61950.0225
左脚底风嘴
Левая подножная фурма
1
26
81.61950.0224
右脚底风嘴
Правая подножная фурма
1

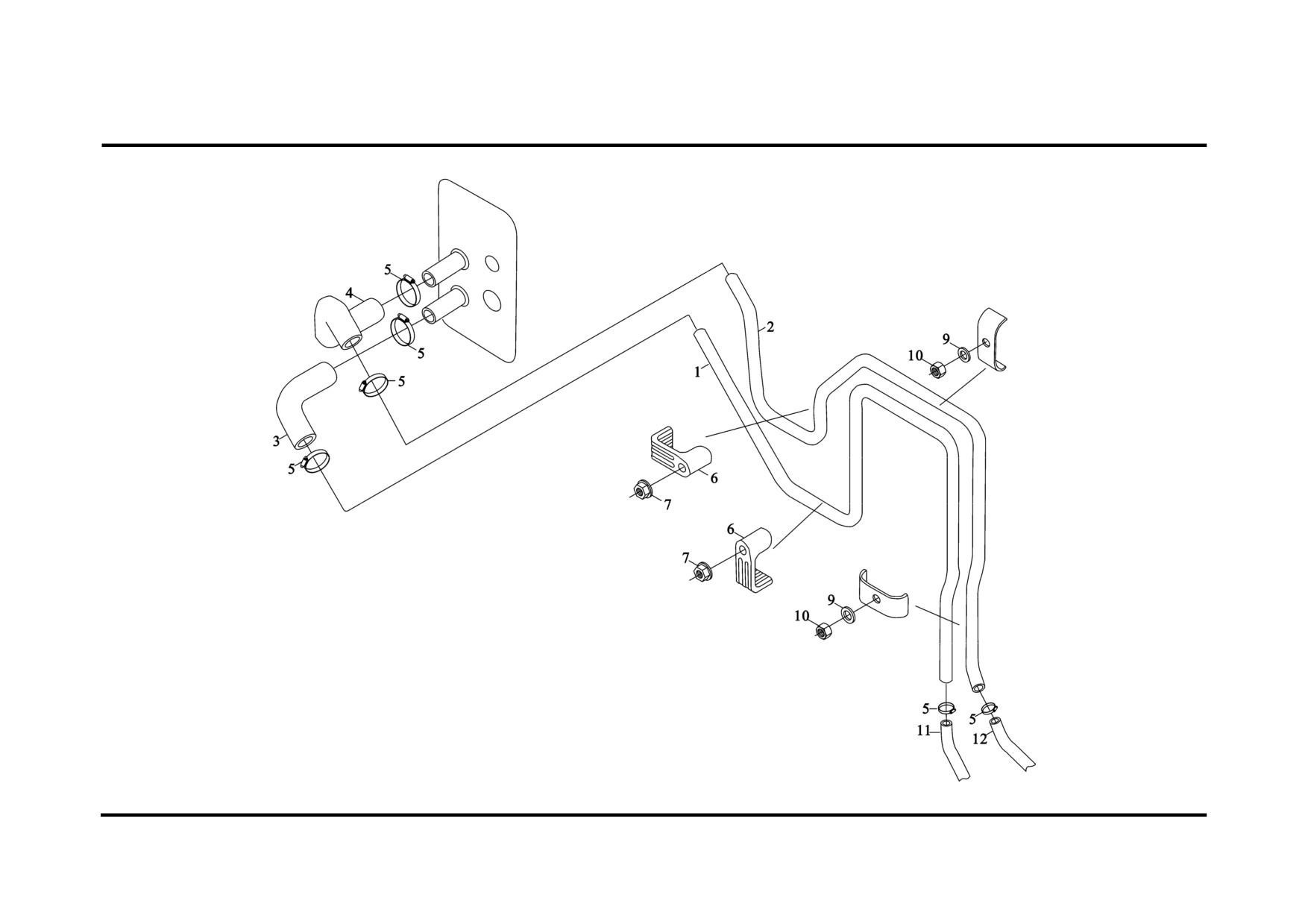

暖风装置(不带空调) Отопительное оборудование (без кондиционера)
暖风装置(不带空调) Отопительное оборудование (без кондиционера)
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
DZ13241841202
暖风铝管(二)
Трубка отопителя
1
22×1.5
2
DZ13241841201
暖风铝管(一)
Трубка отопителя
1
22×1.5
3
DZ13241841301
暖风成型软管(一)
Шланг
1
22/22-25/25/40-EPMD5
4
DZ13241841302
暖风成型软管(二)
Шланг
1
22×22-MAN334-2
5
06.67128.0711
卡 箍
Хомут
4
AL27-31
6
81.97487.0484
支 架
Кронштейн
2
7
06.11240.0203
六角锁紧螺母
Шайба стопорная
2
AM6-8-MAN183-B1
8
06.67066.0213
双管卡
Хомут
4
2×18-8-MAN183-B1
9
06.15190.0307
垫 圈
Шайба
2
6.4×18×1.6-140HV-MAN183-B1
10
06.11240.0303
螺 母
Гайка
2
AM6-8-MAN183-B1
11
116007840071
回水管
Водопровод
1
12
DZ1643840011
进水管
Водопровод
1

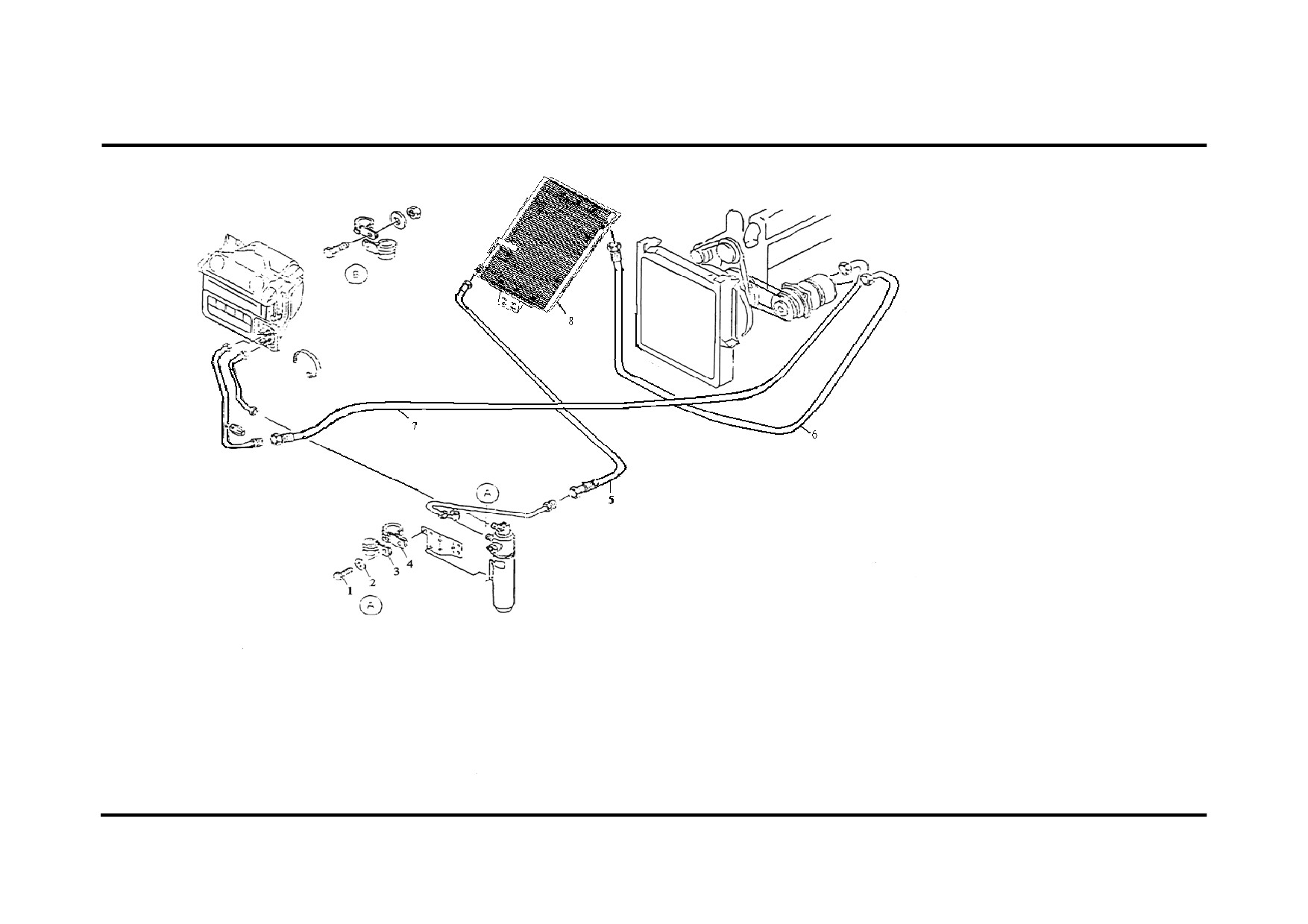

空调管路 Трубопровода кондиционера
空调管路 Трубопровода кондиционера
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
Q150B0616
六角螺栓
Болт
4
M6×16Z-8.8-MAN183-Z2C
2
Q40206
大垫圈
Шайба
2
3
81.97401.0435
管 夹
Хомут
1
D1-110×15-W1
4
DZ1642840020
管 夹
Хомут
1
5
DZ13241824504
冷凝器出管
Трубка
1
冷凝器-储液罐
6
DZ13241824516
压缩机-冷凝器连接管(WP12 发动机)
Трубка
1
Конденсатор-
7
DZ13241824517
压缩机进管(WP12 发动机)
Трубка
1
Ёмкость жидкости
8
DZ13241824301
侧置冷凝器总成
Конденсатор в сборе
1
蒸发器-压缩机
Испаритель-
компрессор

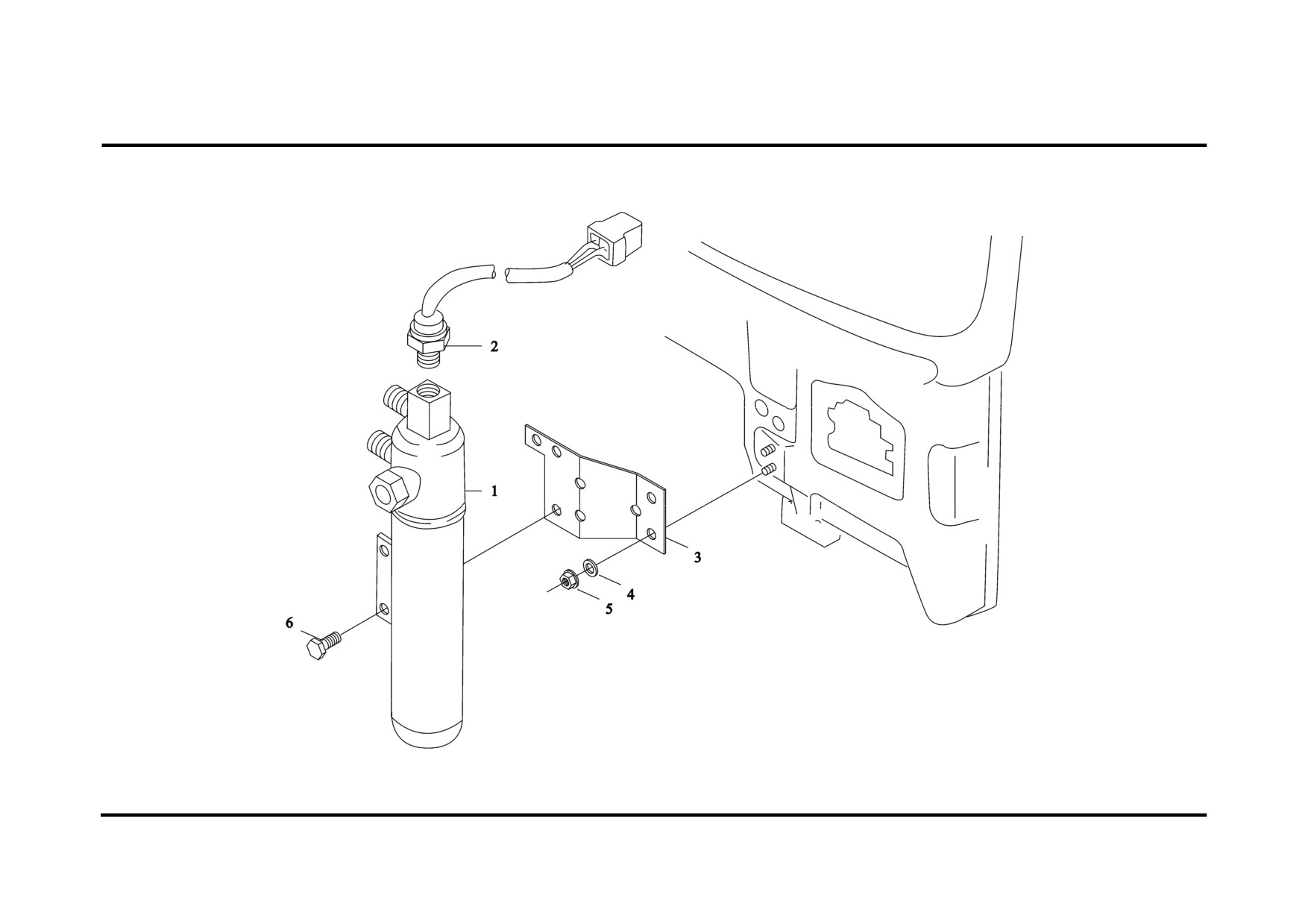

空调储液罐 Ёмкость кондиционерной жидкости
空调储液罐 Ёмкость кондиционерной жидкости
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
DZ13241821201
干燥罐
Ёмкость
1
2
DZ13241821203
压力开关
Датчик давления
1
3
DZ13241821204
干燥罐支架总成
Кронштейн
1
4
06.15191.0207
垫 圈
Шайба
2
6.4×18×1.6-140HV-MAN183-B1
5
06.11069.0156
六角螺母
Гайка
2
M6
6
06.01470.1409
六角头螺栓
Болт
2
M6×16

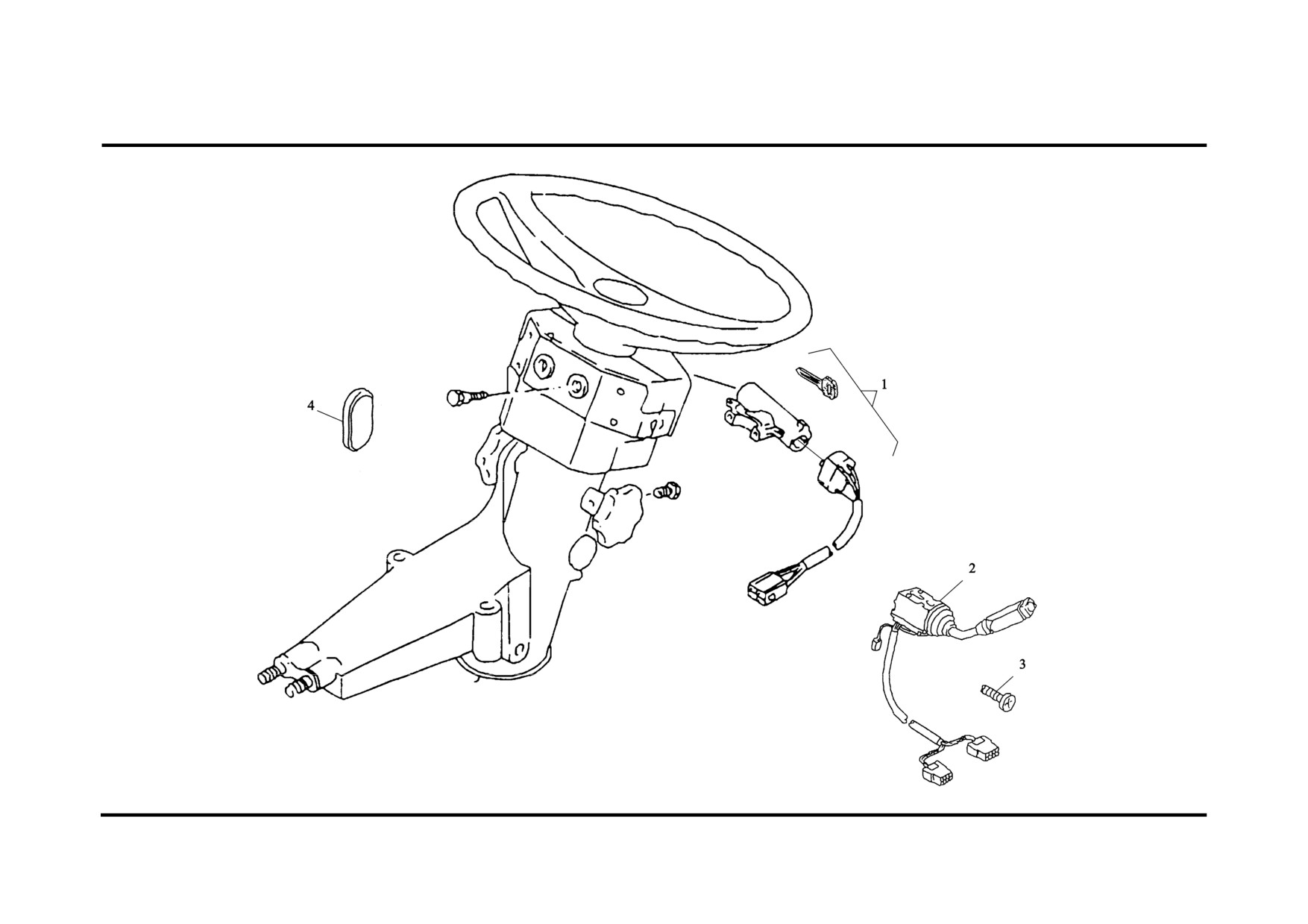

组合开关和方向盘锁 Подрулевой переключатель и замок руля
组合开关和方向盘锁 Подрулевой переключатель и замок руля
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
81.46433.6009
方向盘锁总成
Замок руля в сборе
1
2
81.25509.0124
组合开关
Подрулевой переключатель
1
3
Q2140506
十字槽盘头螺钉
Винт
3
4
81.46113.0088
橡胶堵盖
Заглушка
2

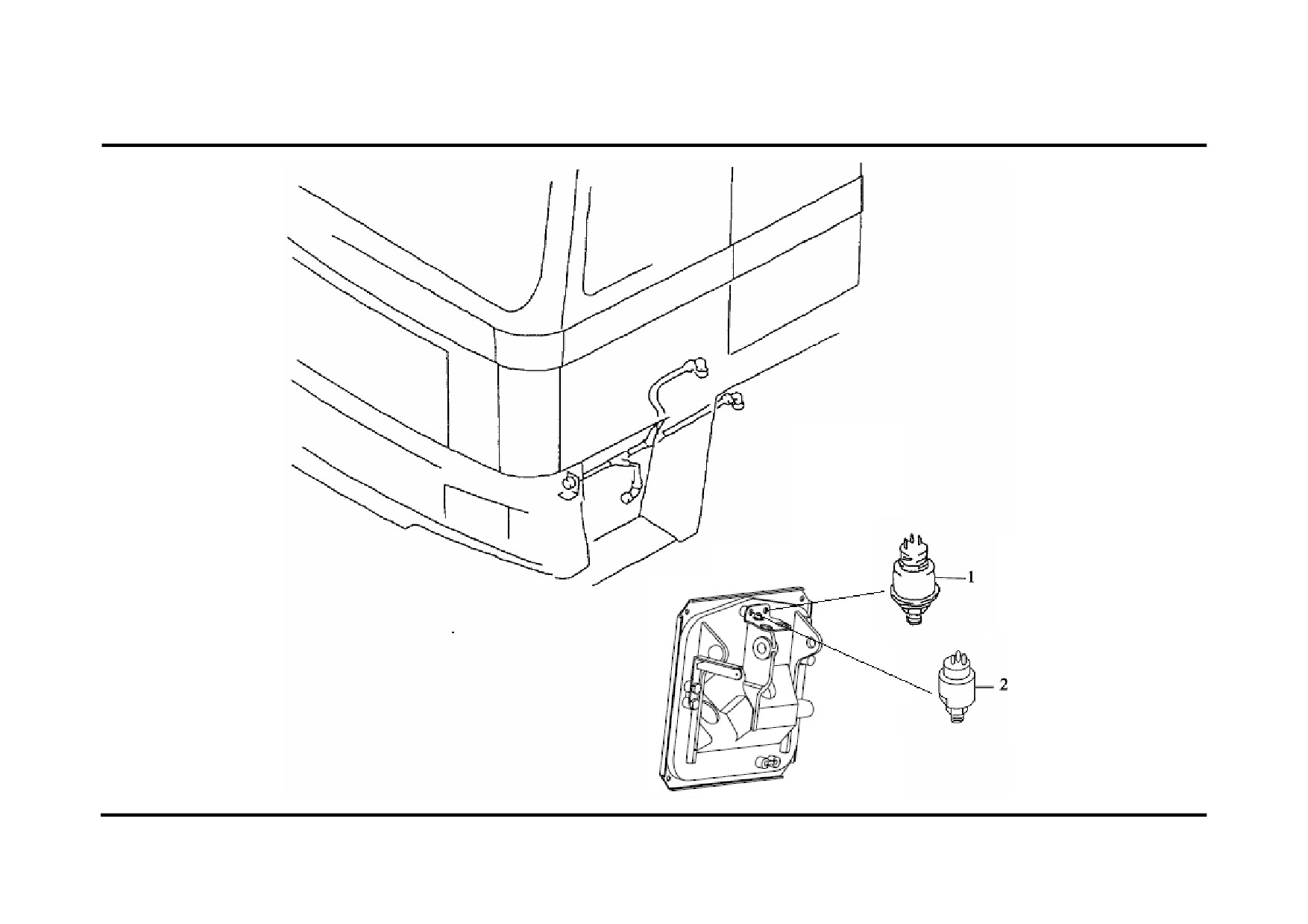

离合器开关、制动灯开关 Выключатель сцепления и выключатель тормозного света
离合器开关、制动灯开关 Выключатель сцепления и выключатель тормозного света
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
DZ9100586212
接近开关(常闭)
Выключатель сжатия
2
用于接收离合器开关信号
Для ПР
2
81.25520.0171
制动灯开关
Выключатель тормозного света
1
用于接收制动灯开关信号
Для ПР
按钮开关(排气制动) Кнопка(моторное торможение)
按钮开关(排气制动) Кнопка(моторное торможение)
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
81.25505.0992
按钮开关(排气制动)
Кнопка моторного торможения
1
2
81.96601.0690
橡胶垫
Шайба
1
3
06.01470.0409
六角头带垫螺栓
Болт
2
M6*16-Z1-8.8-A2C
中央电器装置板Ⅰ Блок предохранителей и реле Ⅰ
4
6
5
4
4
3
7
2
8
1
1
9
12
13
9
13
9
4
6
5
10
9
4
11
4
中央电器装置板Ⅰ Блок предохранителей и реле Ⅰ
序号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
07.91203.0106
连接片
Контактная пластина
2
2
81.66818.0002
熔断丝插拔器
Зажим
1
3
81.25902.0410
继电器
Реле
1
2*20A
4
81.25902.0459
继电器
Реле
5
5
81.25902.0460
继电器(转换式)
Реле
2
332 209 206
6
07.91203.0104
连接片(长)
Контактная пластина(длинная)
1
7
81.25902.0317
中央继电器
Центральное реле
1
+15
8
81.25927.0107
二极管
Диод
1
9
81.25436.0065
红色熔断丝
Предохранитель плавкий красный
22
10A
81.25436.0066
蓝色熔断丝
Предохранитель плавкий синий
5
15A
81.25436.0067
黄色熔断丝
Предохранитель плавкий жёлтый
3
20A
81.25436.0068
白色熔断丝
Предохранитель плавкий белый
4
25A
81.25436.0079
橙色熔断丝
Предохранитель плавкий оранжевый
1
40A
10
81.25311.0023
雨刮-闪光间隙控制器
Реле стеклоочистителя
1
11
81.25311.0006
闪光继电器
Реле поворотников
1
12
81.25902.0469
后雾灯继电器
Реле задних противотуманных фонарей
1
13
07.91203.0105
连接片(短)
Контактная пластина(короткая)
5

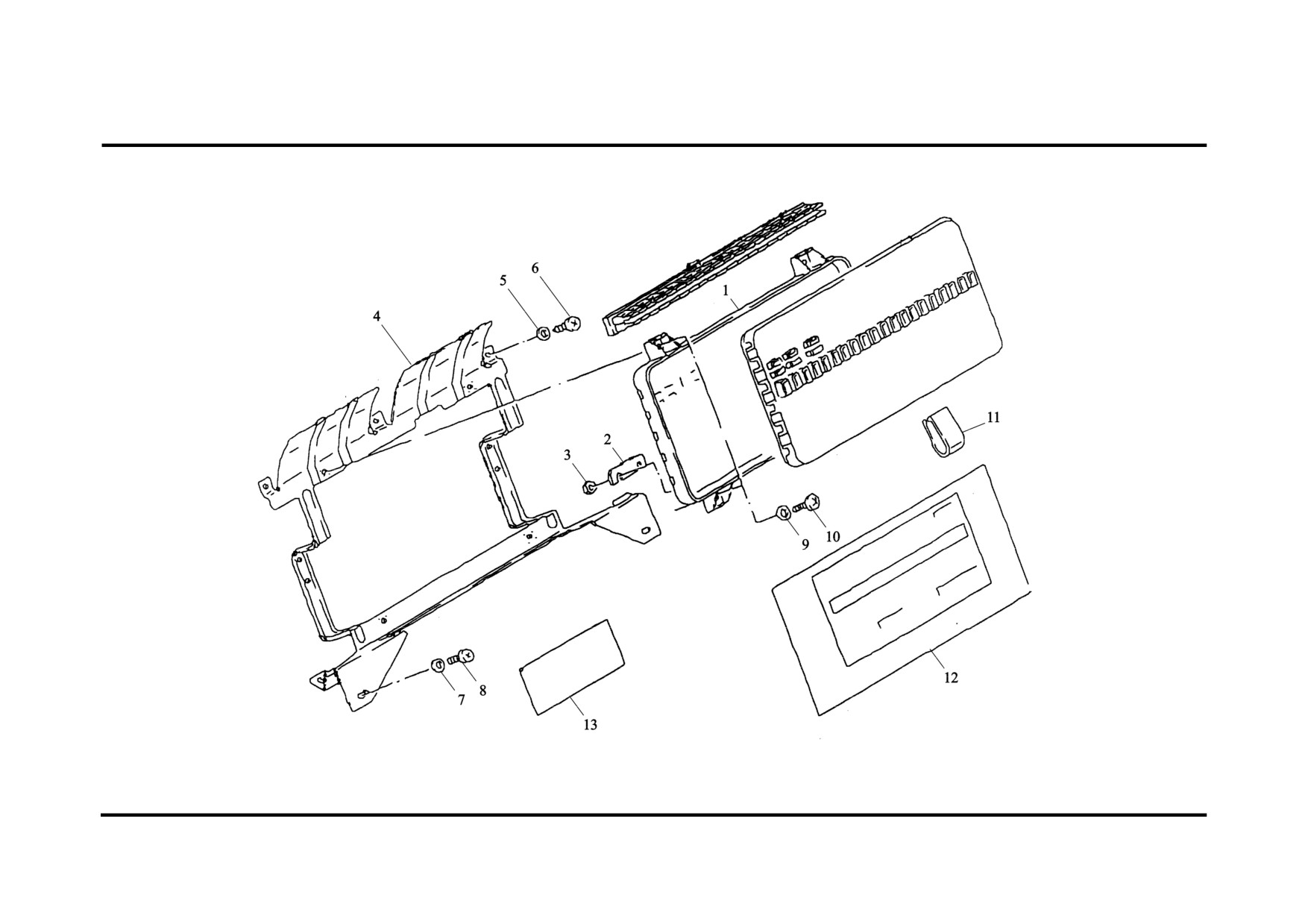

中央电器装置板Ⅱ Блок предохранителей и реле Ⅱ
中央电器装置板Ⅱ Блок предохранителей и реле Ⅱ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
81.25444.6060
中央电器装置板
Панель
1
2
81.25908.0010
两孔连接片
Соединительная пластина
1
3
Q340B06
1 型六角螺母
Гайка
2
4
81.25441.5217
中央电器装置板支架
Кронштейн
1
5
Q40104T16F9
平垫圈
Шайба
3
6
06.07151.1503
十字槽盘头自攻螺钉
Болт
3
7
Q40206
大垫圈
Шайба
3
8
06.04201.6607
平头自攻螺钉
Винт
2
9
Q40106T16F9
平垫圈
Шайба
4
10
06.04201.4609
平头自攻螺钉
Винт
4
11
81.66818.0001
继电器插拨器
Зажим
1
12
DZ9100586103
中央电器装置板中文标志牌
Табличка китайская
1
WP12 欧 III 发动机
DZ9100586113
中央电器装置板英文标志牌
Табличка английская
1
WP12 欧 III 发动机
DZ9100586310
中央电器装置板警示说明牌
Табличка указания
1
ДигательЕвроIII
13
81.61460.2036
保护垫
Защитная прокладка
2
ДигательЕвроIII

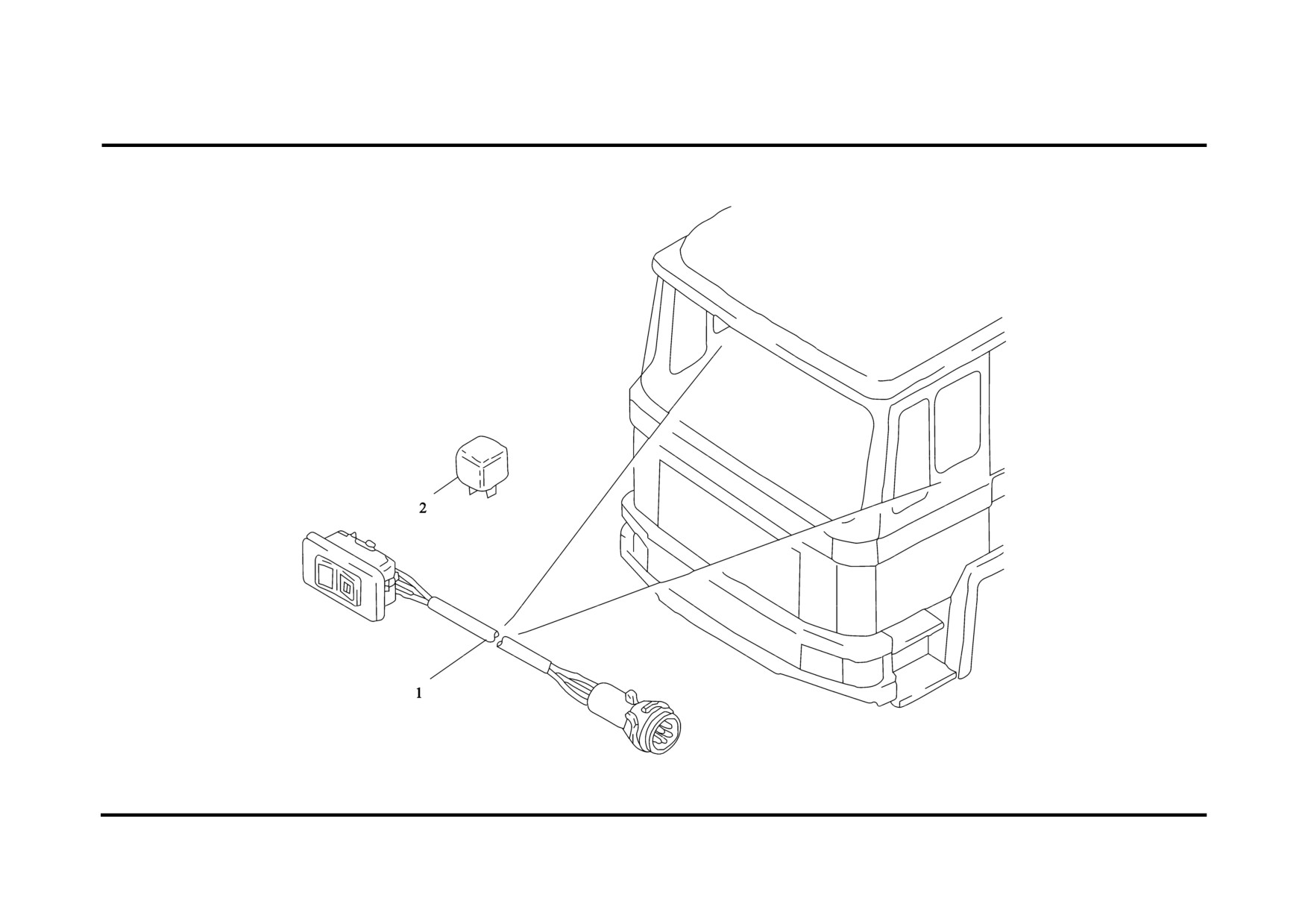

电动玻璃升降器电器装置(选装) Переключатель электростеклоподъемника(на выбор)
电动玻璃升降器电器装置(选装) Переключатель электростеклоподъемника(на выбор)
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
81.25503.0223
电动玻璃升降器翘板开关
Переключатель электростеклоподъемника
3
2
81.25902.0460
继电器(转换式)
Реле
4

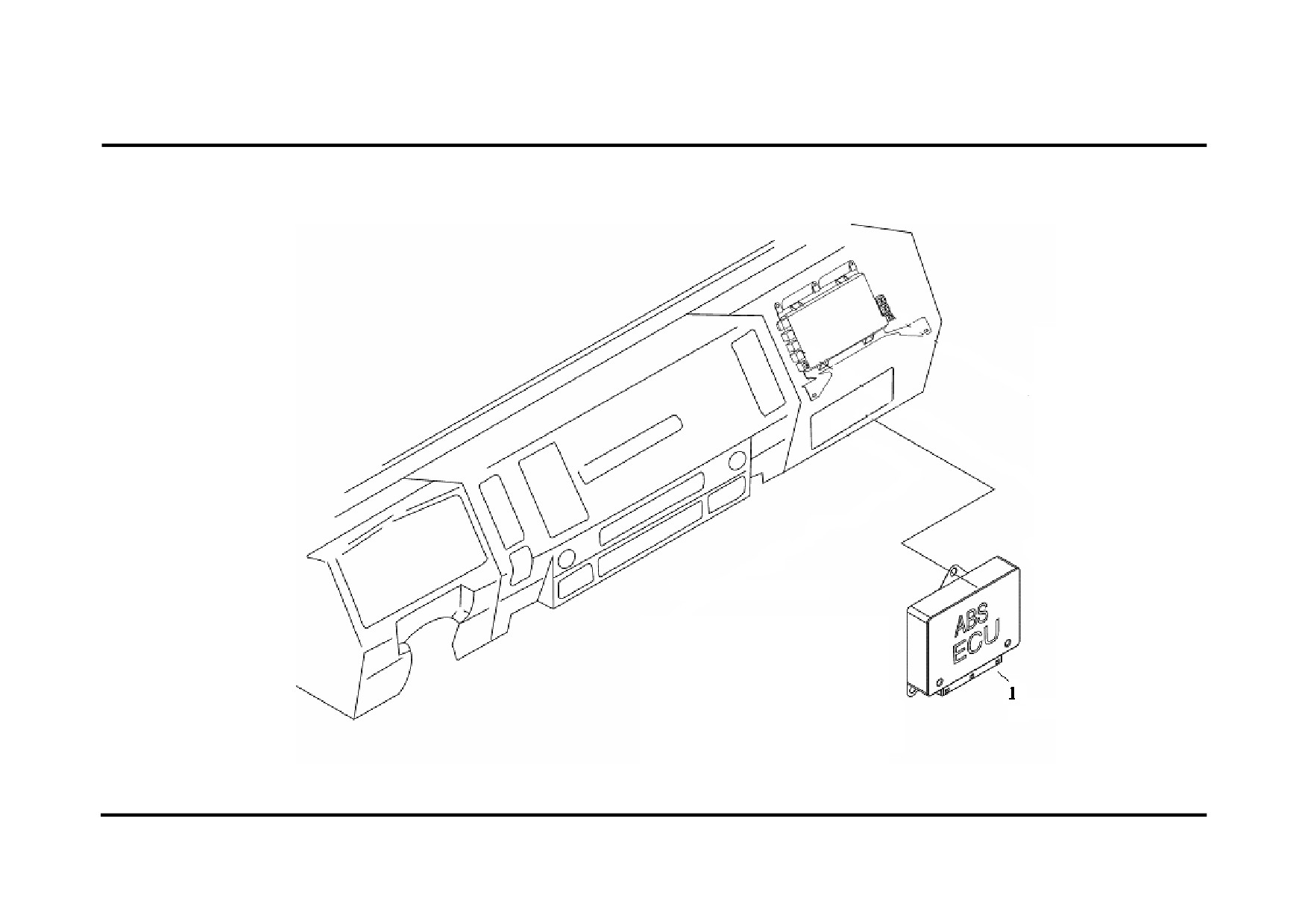

ABS 控制元件 Блок АБС
ABS 控制元件 Блок АБС
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
DZ9100580201
控制盒外形图
Блок ECU
1
4S/4M 西安正昌 ABS
DZ9100580211
ABS 控制器
Блок ABS
1
WABCO 号：446 004 320 0

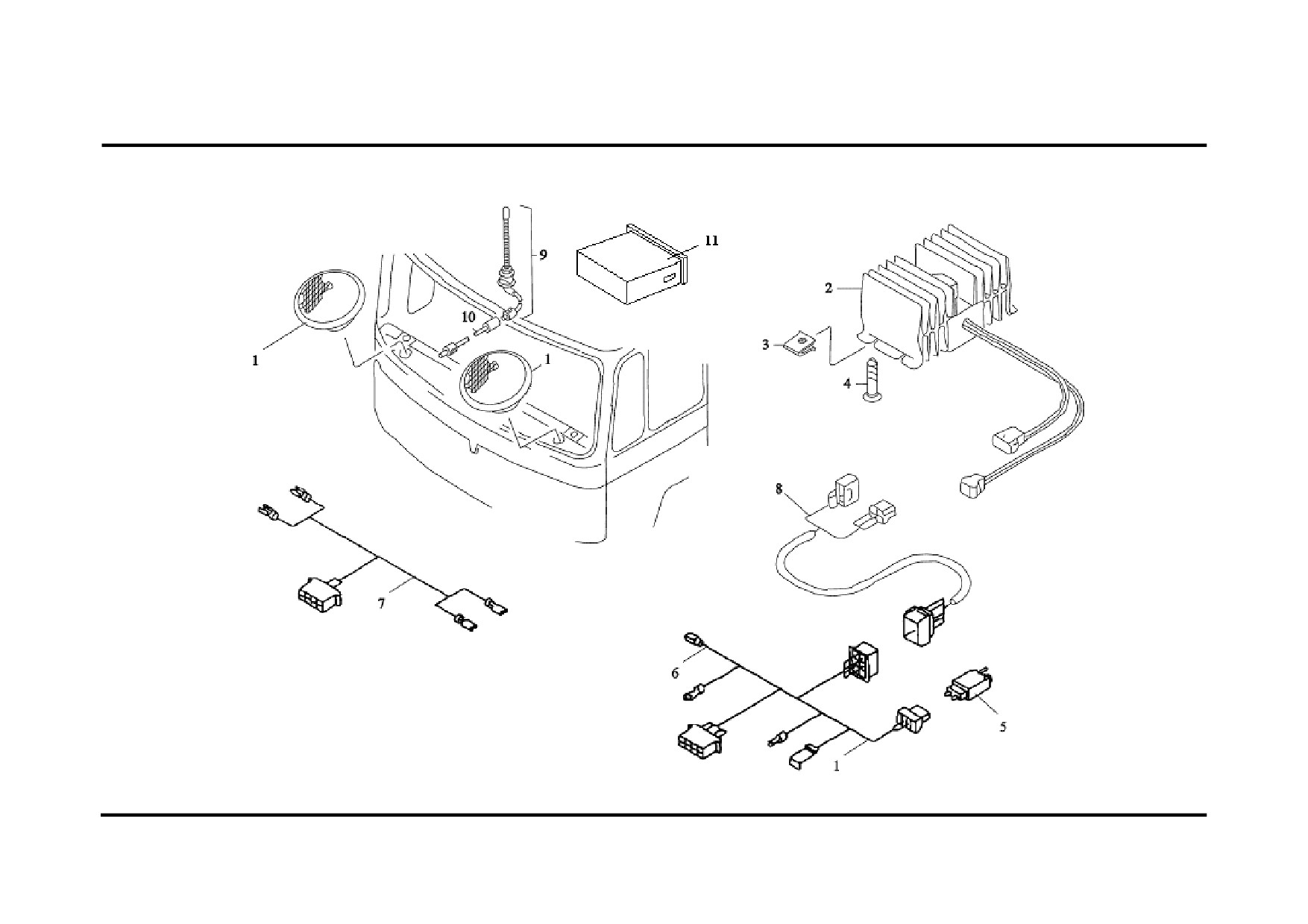

收放机、扬声器、变压器及连接线束 Жгуты магнитолы
收放机、扬声器、变压器及连接线束 Жгуты магнитолы
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
81.28102.6066
扬声器(4Ω)
Динамик(4Ω)
2
12V 收放机 Магнитола12V
DZ9100786011
扬声器(8Ω)
Динамик(8Ω)
2
24V 收放机 Магнитола24V
2
81.25907.0269
变压器
Трансформатор
1
24V/12V
3
06.13189.0012
簧片螺母
Пластина-фиксатор
2
4
Q2204213
圆柱头自攻螺钉
Винт
2
5
81.25436.0065
红色熔断丝
Предохранитель красный
1
10A
6
81.25417.6647
收放机电线束
Жгут магнитолы
1
12V
7
81.25416.6739
扬声器电线束
Жгут динамиков
1
12V
8
81.25417.6646
变压器电线束
Жгут трансформатора
1
24V 收放机 Магнитола24V
DZ9100776234
24V 收放机连接线
Жгут магнитолы(24в)
1
4000mm 4000мм
9
81.28205.0054
天线总成
Антенна в сборе
1
12V 收放机 Магнитола12V
10
81.28104.0033
馈 线
Провод антенны
1
24V 收放机 Магнитола24V
11
DZ9100789126
收放机
Магнитола
1
DZ9100786010
收放机
Магнитола
1

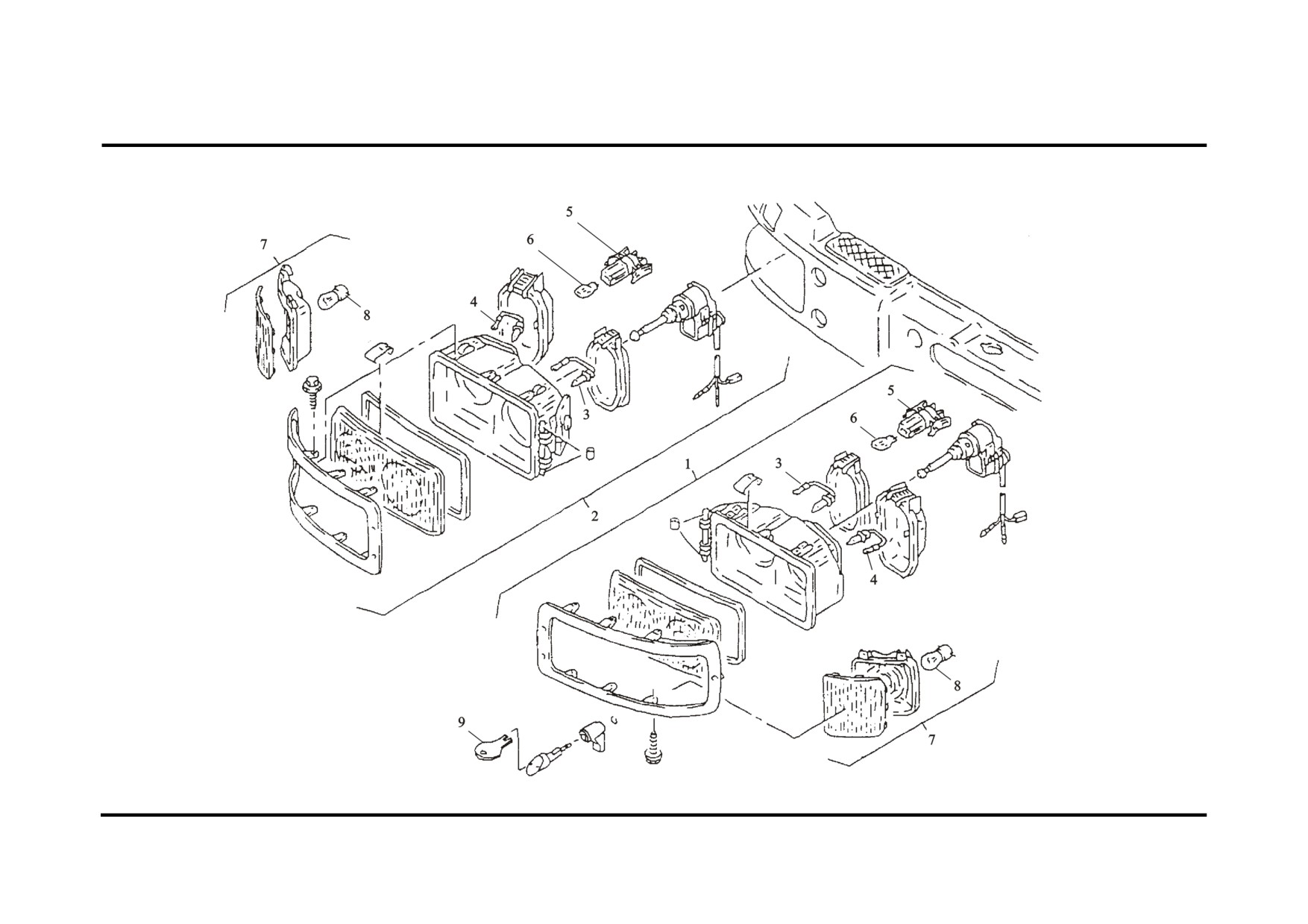

前照灯总成(带转向灯) Передние фары и лампочки поворота в сборе
前照灯总成(带转向灯) Передние фары и лампочки поворота в сборе
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
DZ9100726030
前照灯总成(左)
Передняя фара левая в сборе
1
2
DZ9100726020
前照灯总成(右)
Передняя фара правая в сборе
1
3
DZ9200721022
灯 泡
Лампочка
2
H7
24V70W
4
DZ9200721021
灯 泡
Лампочка
2
H1
24V70W
5
81.25236.0050
灯 座
Ламподержатель
2
(PA6)
6
DZ9200721023
灯 泡
Лампочка
2
W5W 24V5W
81.25901.0093
灯 泡
Лампочка
2
LD24V-5W-W2.1×9.5D
7
81.25320.6082
转向灯
Фонарь поворота
2
8
81.25901.0075
灯 泡
Лампочка
2
P21W-24V-BAY15S-HD
81.25901.0016
灯 泡
Лампочка
2
P21W，24V
9
81.97118.0028
钥匙(前照灯)
Ключ (для передних фар)
1
用于前照灯旋转锁

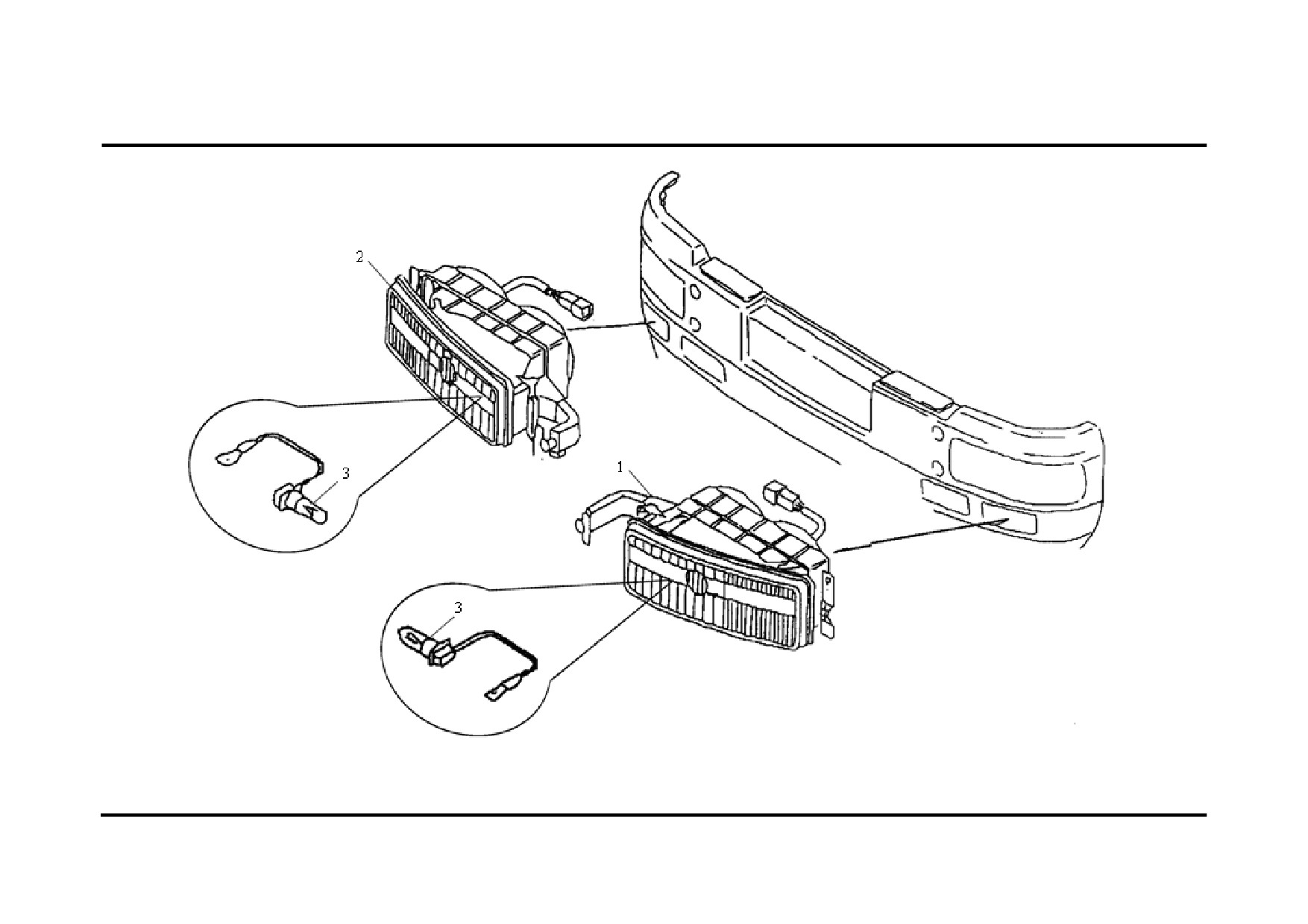

前雾灯 Передние противотуманные фары
содержание .. 7 8 9 10 ..
