АВТОСАМОСВАЛ ЕВРО-3 СЕРИИ SHAANXI D'LONG F3000. Каталог запчастей (parts catalog) - часть 8
后桥轮边行星减速器 Ⅲ Планетарный редуктор заднего моста Ⅲ
序号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
26
680
340015
止推垫圈
Стопорная прокладка
2
27
680
340016
调整垫片
Регулировочная прокладка
По потребности
680
340017
调整垫片
Регулировочная прокладка
По потребности
680
340018
调整垫片
Регулировочная прокладка
По потребности
680
340187
调整垫片
Регулировочная прокладка
По потребности
28
680
340013
圆螺母
Гайка
2
29
880
420027
行星架挡油盘
Маслоотражатель
2
9. 制动装置 ТОРМОЗНАЯ СИСТЕМА
将德龙 F2000 车型的 381.382 页替换为“制动备件目录(6×4 自卸)”中内容即可。

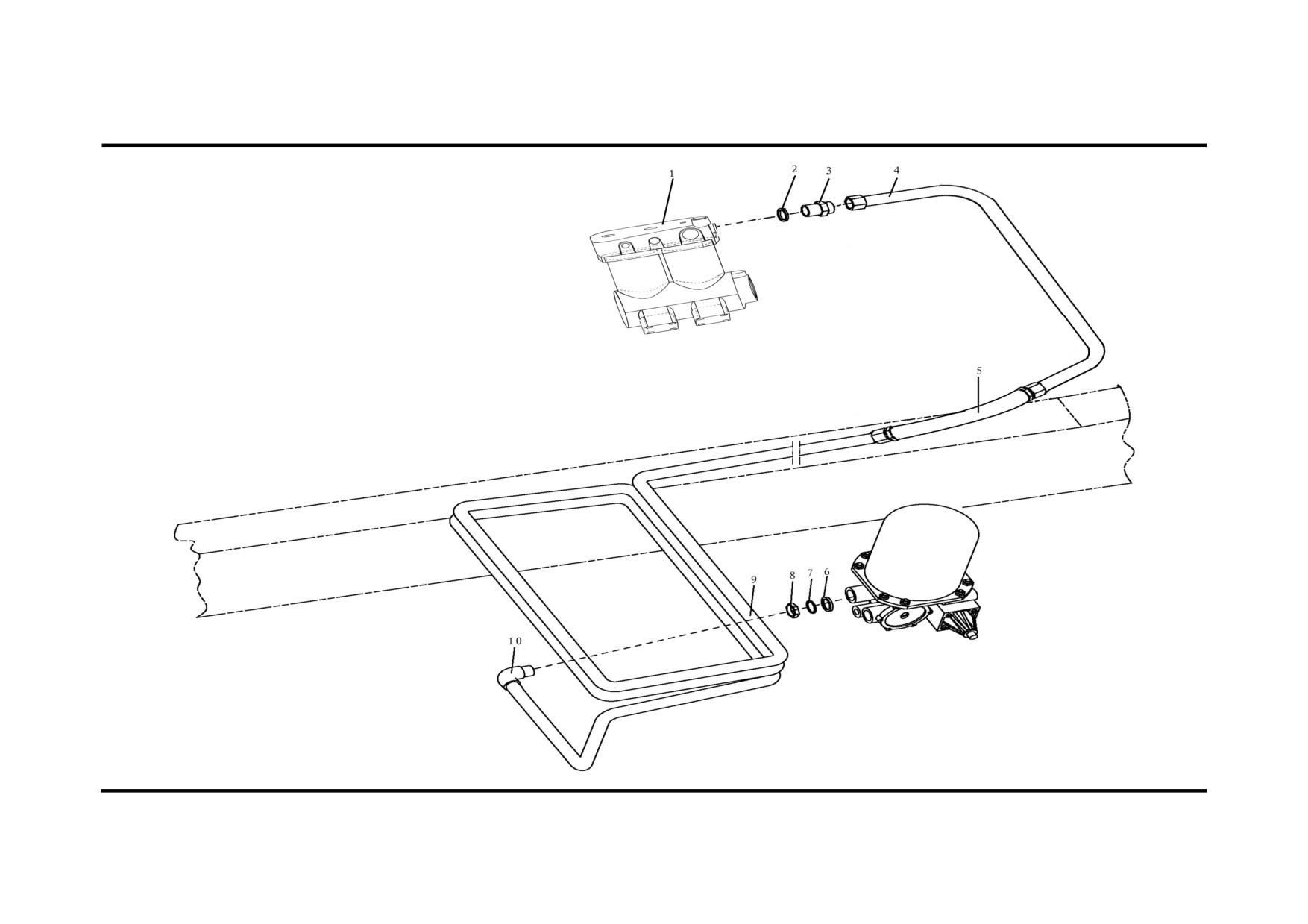

空气压缩机出气管路Ⅰ Пневмопровода воздушного компрессораⅠ
空气压缩机出气管路Ⅰ Пневмопровода воздушного компрессораⅠ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
空压机
Воздушный компрессор
1
2
190003098031
密封垫圈
Уплотнительная шайба
1
3
DZ9100360437
直通接头体
Штуцер прямой
1
4
DZ93189360011
管子 20
Трубка20
1
5
DZ93189360007
钢丝软管
Шланг
1
6
168000250092
密封圈
Уплотнительная шайба
1
7
199100360319
锥体环
Коническое кольцо
1
8
190003559547
六角螺母
Гайка
1
9
DZ93189360026
管子 20
Трубка20
1
10
DZ9100360428
直角接头体
Штуцер-угольник
1

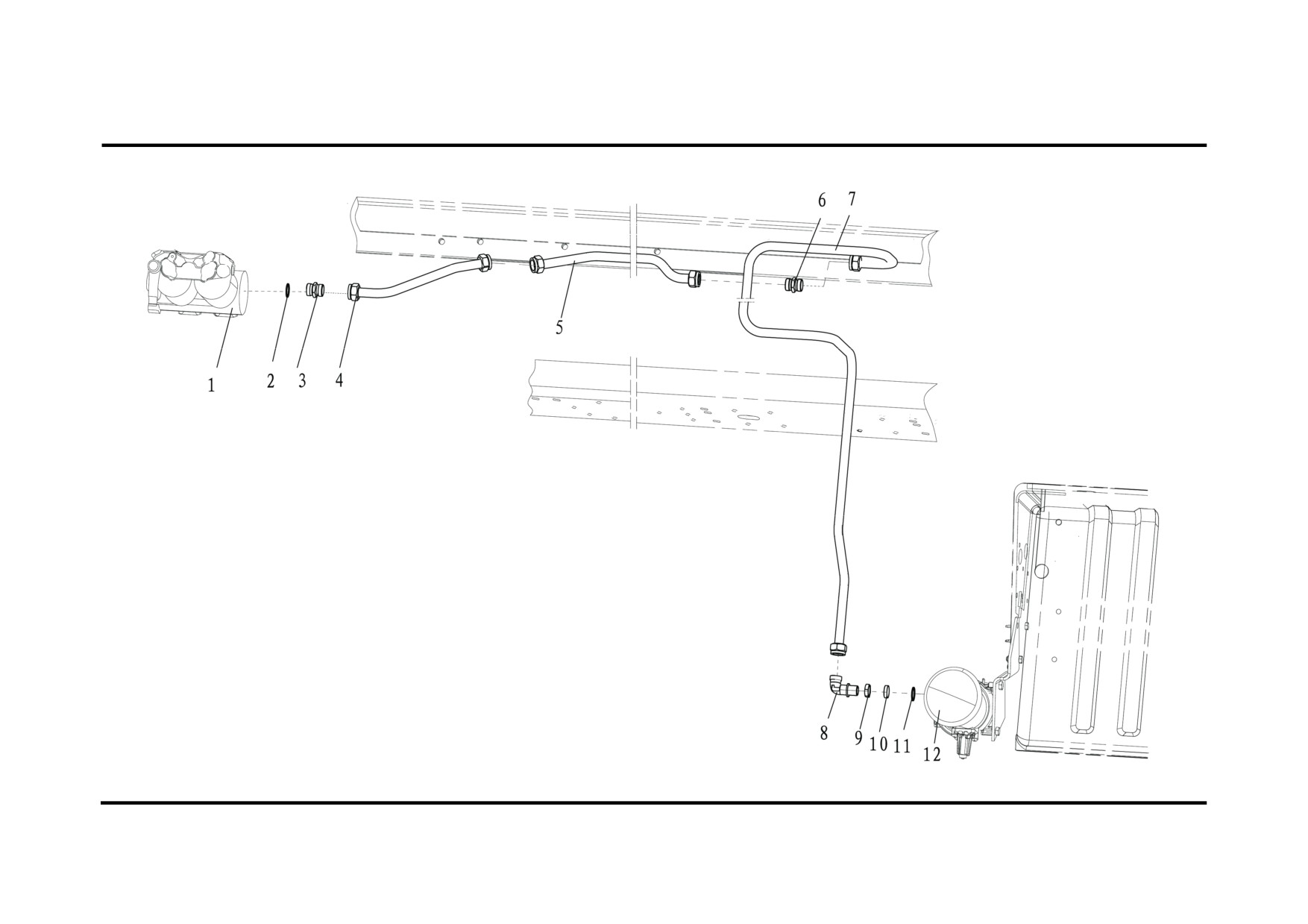

空气压缩机出气管路Ⅱ Пневмопровода воздушного компрессораⅡ
空气压缩机出气管路Ⅱ Пневмопровода воздушного компрессораⅡ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
空压机
Компрессор
1
2
190003098031
密封垫圈
Уплотнительная шайба
1
3
DZ9100360437
直通接头体
Штуцер прямой
1
4
DZ9100360442
钢丝软管
Шланг
1
5
DZ91189360023
管子 20
Трубка20
1
6
Q80320
直通接头体
Штуцер прямой
1
7
DZ91189360024
管子 20
Трубка20
1
8
DZ9100360428
直角接头体
Штуцер-угольник
1
9
190003559547
六角螺母
Гайка
1
10
199100360319
锥体环
Коническое кольцо
1
11
168000250092
密封圈
Уплотнительное кольцо
1
12
空气干燥器
Влагоотделитель
1
10. 车架 РАМА АВТОМОБИЛЯ

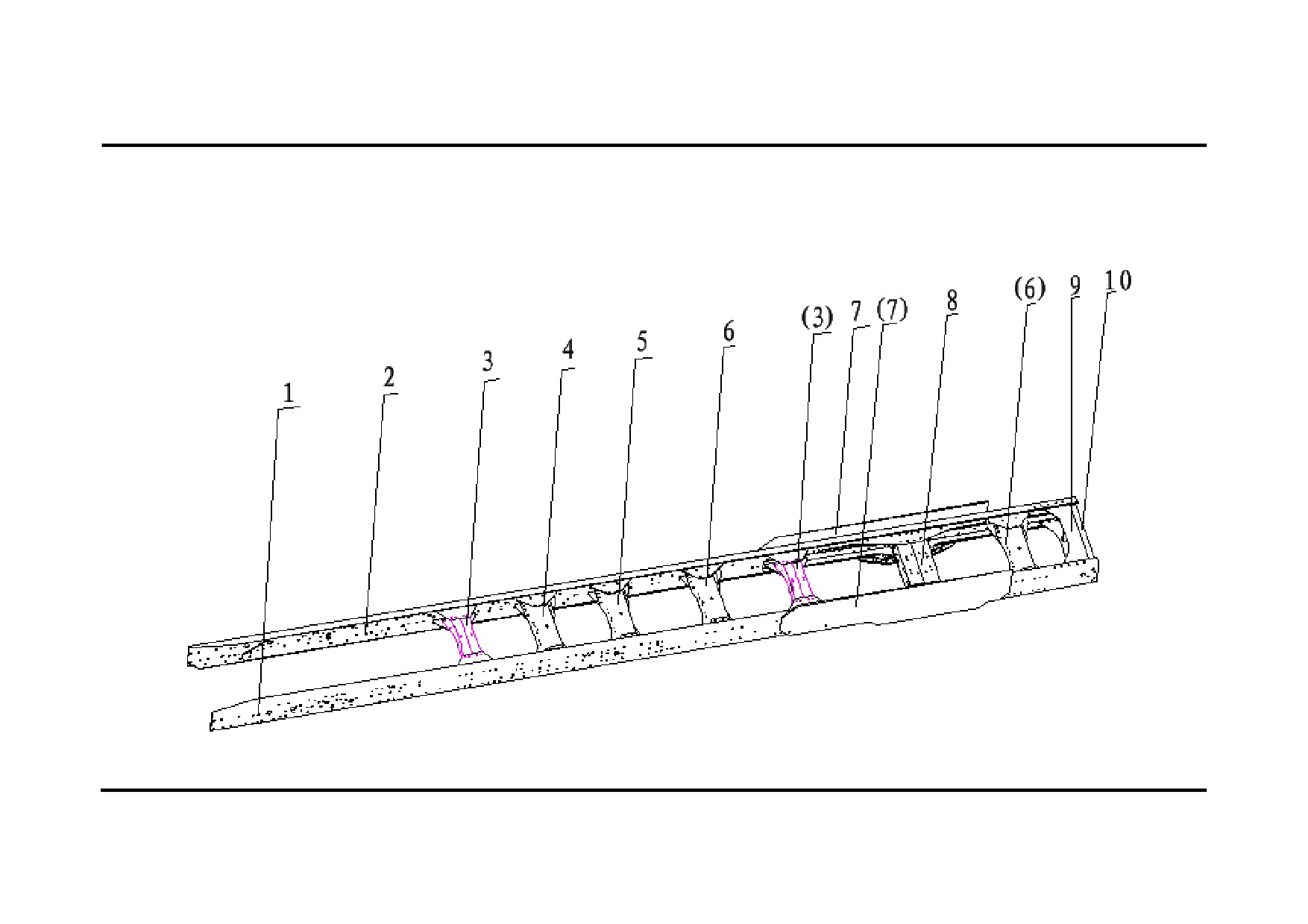

车架总成 Рама в сборе
车架总成 Рама в сборе
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
DZ93319513210
车架总成
Рама в сборе
8*4(德龙)
自卸车(WP12 寒区版)
1
DZ93319513213
车架左纵梁
Лонжерон правый
1
Для самосвала D'LONG
2
DZ93319513214
车架右纵梁
Лонжерон левый
1
3
DZ9118510035
横梁总成
Поперечина в сборе
2
4
DZ9118518450
横梁总成
Поперечина в сборе
1
5
DZ9118518470
横梁总成
Поперечина в сборе
1
6
DZ9118518440
横梁总成
Поперечина в сборе
2
7
DZ9118513732
支承板
Косынка
2
8
DZ9118514990
横梁总成
Поперечина в сборе
1
9
DZ9114510460
尾梁总成
Поперечина задняя в сборе
1
10
DZ9114510463
加强梁
Усиленная поперечина
1
11. 电器 ЭЛЕКТРООБОРУДОВАНИЕ

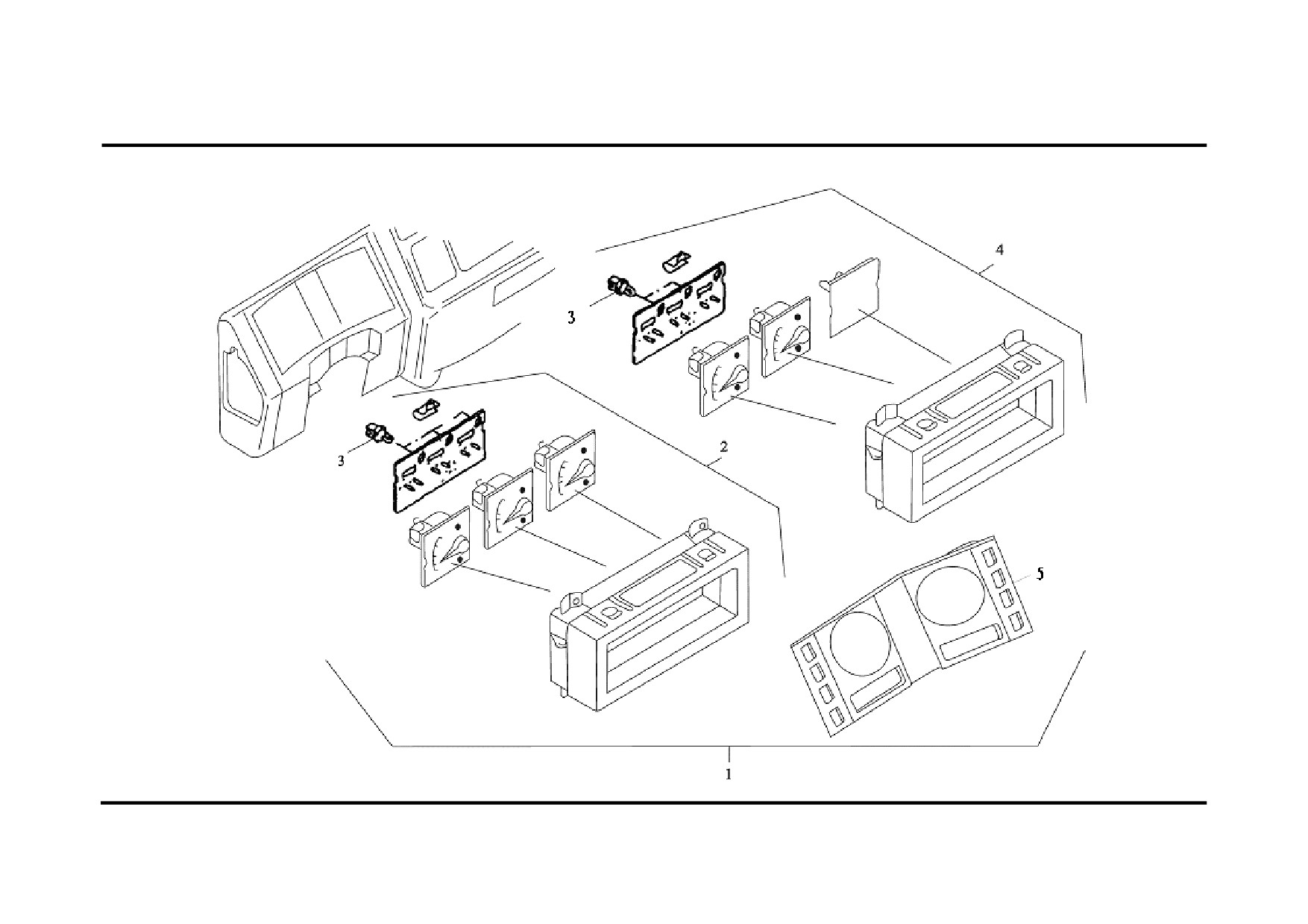

组合仪表(带框架)总成 Комплекс приборов в сборе
组合仪表(带框架)总成 Комплекс приборов в сборе
序号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
81.27202.6080
组合仪表框架总成
Комплекс приборов в сборе
1
2
DZ9100586015
燃油气压Ⅰ气压Ⅱ组
Указатель уровня топлива и давления воздуха
合表
в первом и втором контурах
1
3
81.25901.0086
灯泡(24V 1.2W)
Лампочка(24в, 1,2вт)
5
24V-1.2W-BAX10D
4
DZ9100586016
油压-水温组合表
Указатель температуры охлаждающей
1
жидкости и давления масла в двигателе
5
DZ9100586017
组合仪表框架
Рамка приборов
1

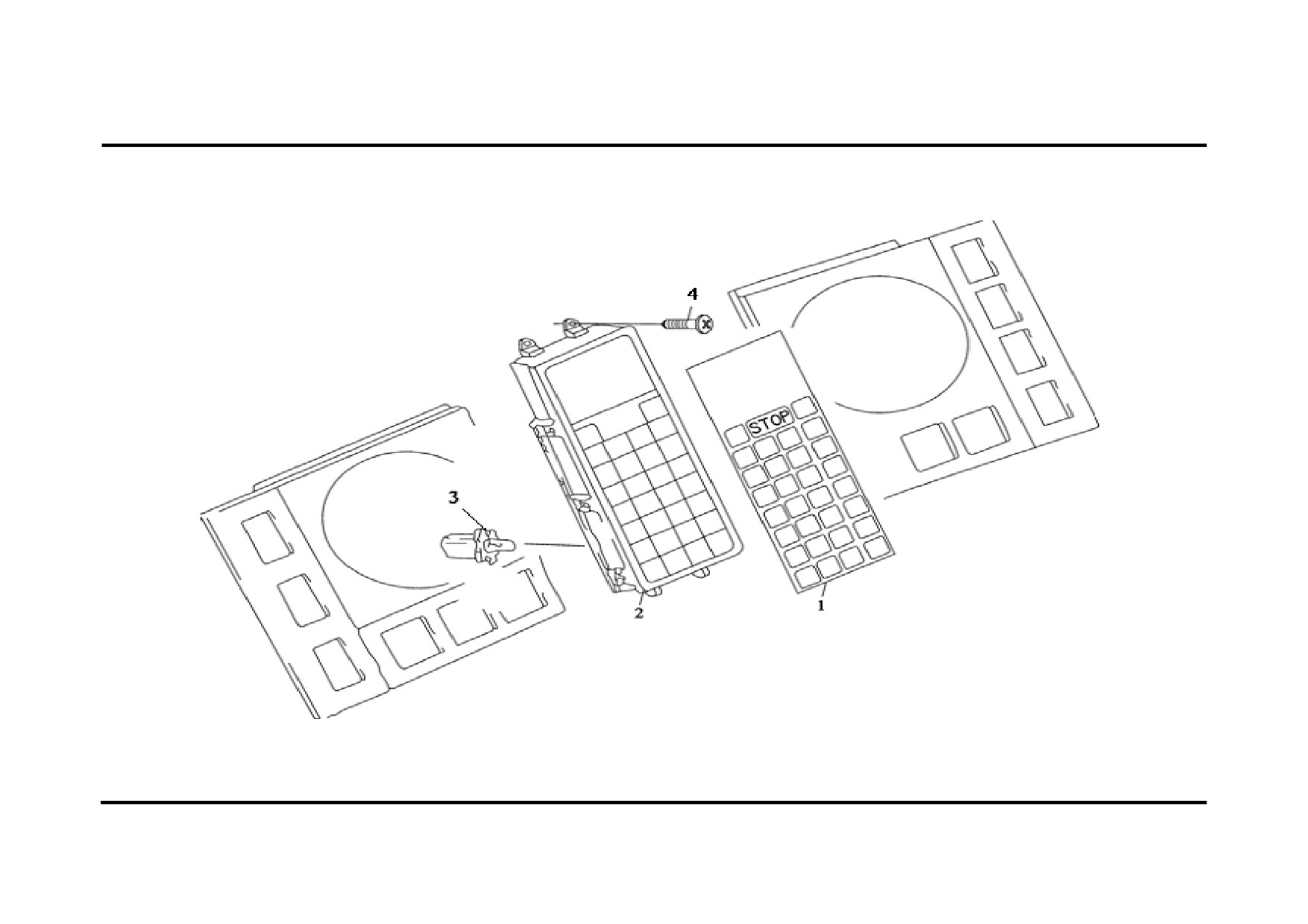

信号灯总成 Лампочки индикаторные
信号灯总成 Лампочки индикаторные
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
81.25210.6073
信号灯框架
Рамка лампочек
1
2
DZ9100586067
信号灯符号板
Панель признаков
1
3
81.25901.0086
灯泡(24V.1.2W)
Лампочка(24в, 1.2вт)
32
24V-1.2W-BAX10D
4
81.90470.0608
自攻螺钉
Самонарезающий винт
2

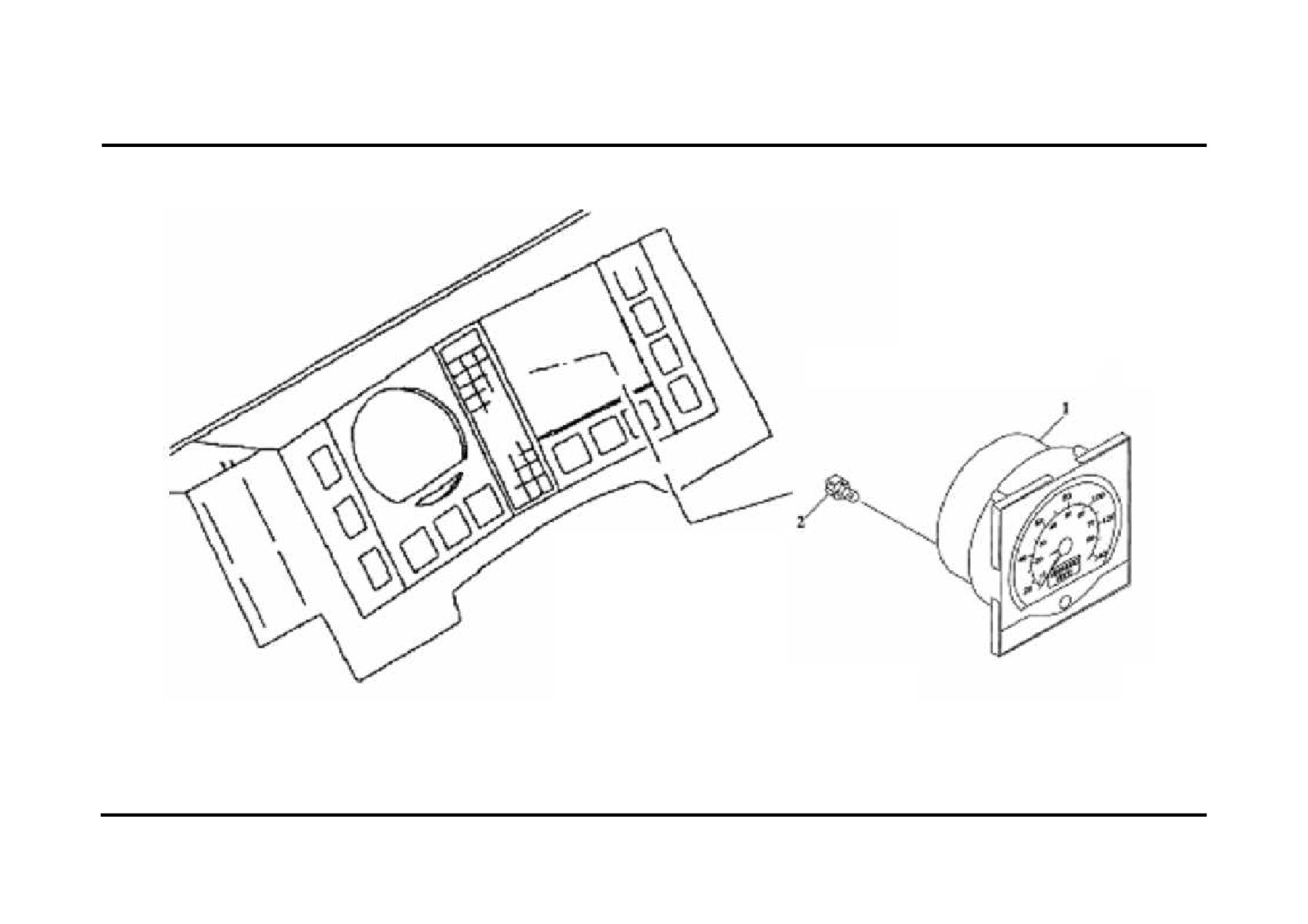

电子车速里程表 Электронный спидометр
电子车速里程表 Электронный спидометр
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
81.27110.6048
电子车速里程表
Электронный спидометр
1
2
81.25901.0086
灯泡(24V 1.2W)
Лампочка с креплением(24в, 1.2вт)
2
24V-1.2W-BAX10D

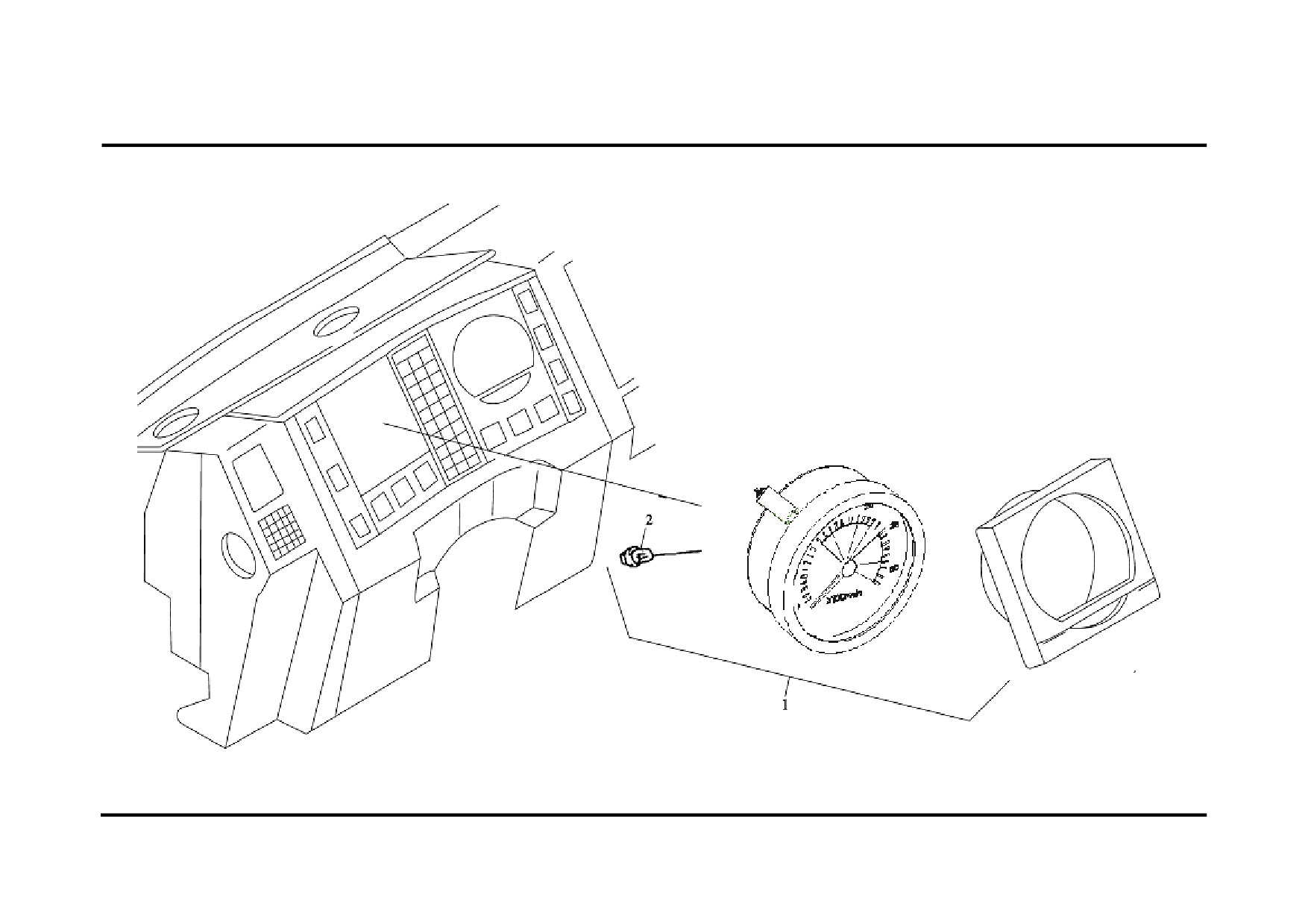

电子转速表 Электронный тахометр
电子转速表 Электронный тахометр
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
DZ9100586202
电子转速表(3.793∶1)
Электрический тахометр(3.793∶1)
1
WP12 欧Ⅲ发动机
2
81.25901.0086
灯泡(24V 1.2W)
Лампочка(24в, 1.2вт)
2
24V-1.2W-BAX10D
Для WP10 Евро-3
24V-1.2W-BAX10D

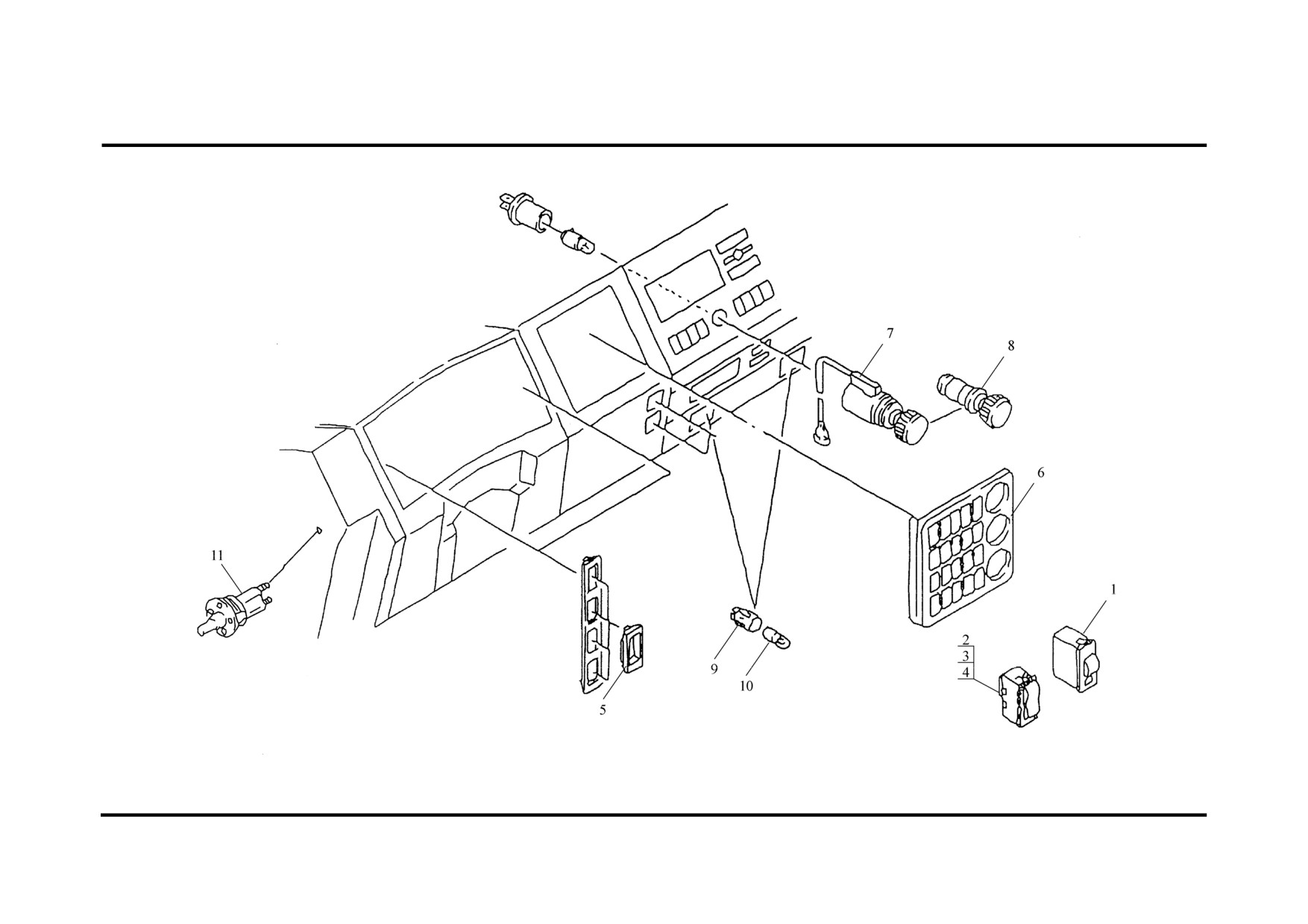

翘板开关和点烟器 Переключатель и прикуриватель
翘板开关和点烟器 Переключатель и прикуриватель
序号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
81.25907.0225
灯光亮度翘板开关
Регулятор освещения
1
2
81.25505.6255
灯光翘板开关
Переключатель света
1
3
81.25503.6302
后雾灯翘板开关
Переключатель задних привотуманных фонарей
1
4
81.25505.6291
危急报警翘板开关
Переключатель аварийной сигнализации
1
5
81.61446.0014
翘板开关堵盖
Заглушка
4
6
DZ9100586080
开关板
Панель переключателей
1
7
81.28901.0018
点烟器插座
Гнездо прикуривателя
1
8
81.28901.0017
点烟器(24V)
Прикуриватель(24в)
1
9
85.25236.0001
灯 座(烟灰盒照明)
Ламподержатель (на пепельницу)
2
10
81.25901.0043
灯 泡(烟灰盒照明)
Лампочка (на пепельницу)
2
LD-24V-1W-W2*4.6D
11
81.25505.0989
门灯开关
Включатель дверной лампочки
2

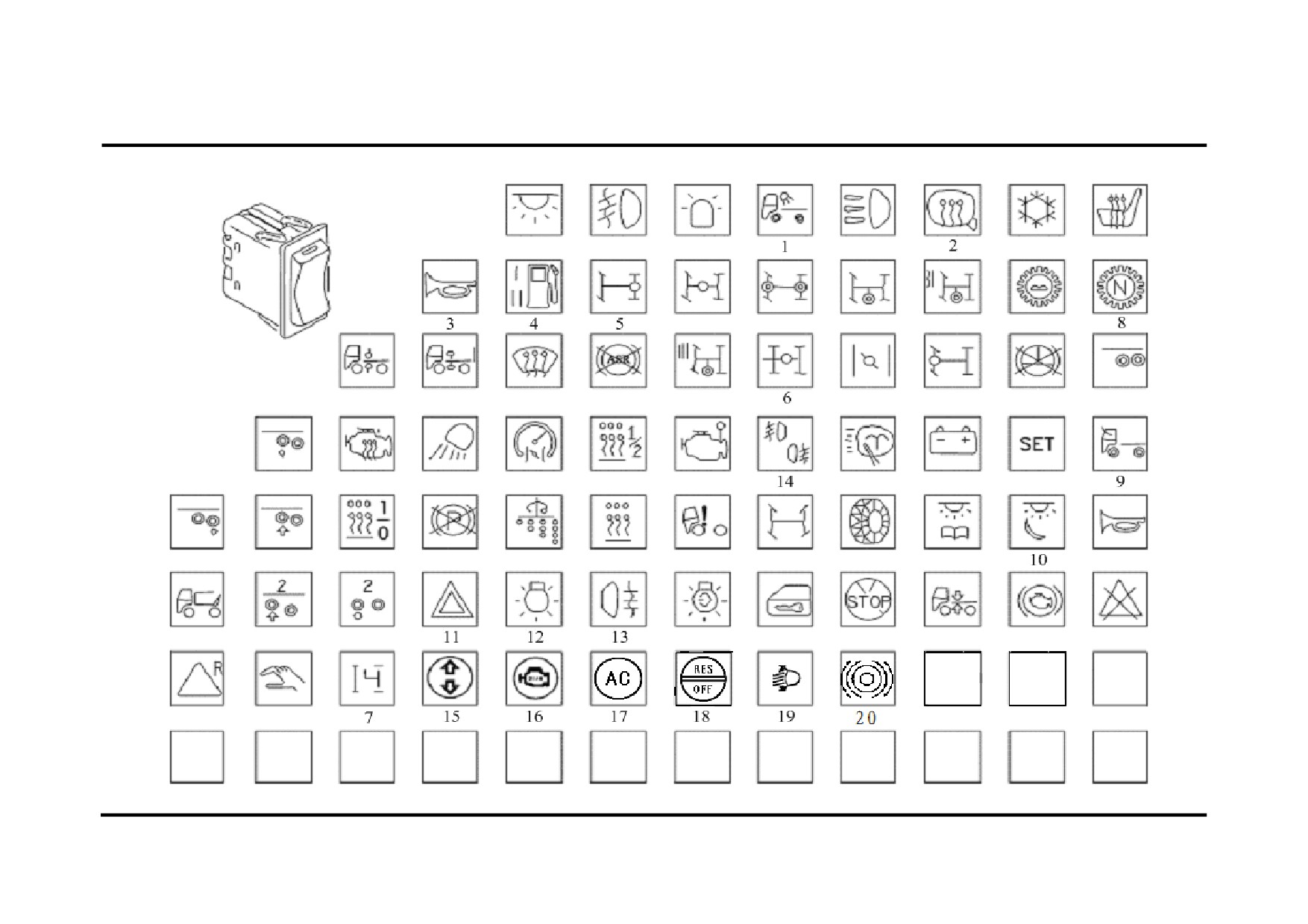

翘板开关 Переключатели
翘板开关 Переключатели
序
件 号
名 称
数 量
适用车型
备 注
号
Обозначение
Наименование
Кол-во
Применяемость
Примечание
П/п
1
DZ9100586006
工作照明灯翘板开关
Переключатель рабочих лампочек
1
2
81.25505.6262
后视镜电加热翘板开关
Переключатель подогрева зеркала заднего вида
1
(选装)На
выбор
3
DZ9100586005
喇叭转换开关
Переключатель звукового сигнала
1
(选装)На
4
81.25505.6266
双油箱油量转换翘开关
Переключатель
1
выбор
5
81.25505.6267
轮间差速锁翘板开关
Переключатель блокировки межколесного дифференциала
1
6
81.25505.6280
轴间差速锁翘板开关
Переключатель блокировки межколесного дифференциала
1
7
DZ9100586007
取力器翘板开关
Переключатель коробки отбора мощности
1
8
DZ9100586033
取力器翘板开关
Переключатель отбора мощности
1
(选装)На
9
81.25503.6131
电动天窗翘板开关
Переключатель электроподъемника люка
1
выбор
10
81.25505.6327
天窗照明翘板开关
Переключатель осветителя люка
1
(选装)На
выбор
11
81.25505.6291
危急报警翘板开关
Переключатель аварийной сигнализации
1
12
81.25505.6255
灯光翘板开关
Центральный переключатель света
1
13
81.25503.6302
后雾灯翘板开关
Переключатель задних привотуманных фонарей
1
14
81.25505.6607
雾灯翘板开关
Переключатель противотуманных фонарей
1
15
DZ9100586057
怠速调整开关
Переключатель регулирования холостого хода
1
16
DZ9100586223
EDC 诊断开关
Переключатель по диагнозе EDC
1
17
DZ9100776220
空调申请开关
Переключатель кондиционера
1
самосвал
18
DZ9100586227
巡航关断/恢复开关
Включатель по постоянной скорости
1
19
81.25907.0225
灯光亮度调整开关
Переключатель света
1
20
DZ91189582030
举升报警蜂鸣器
Звуковой сигнал в сборе
1

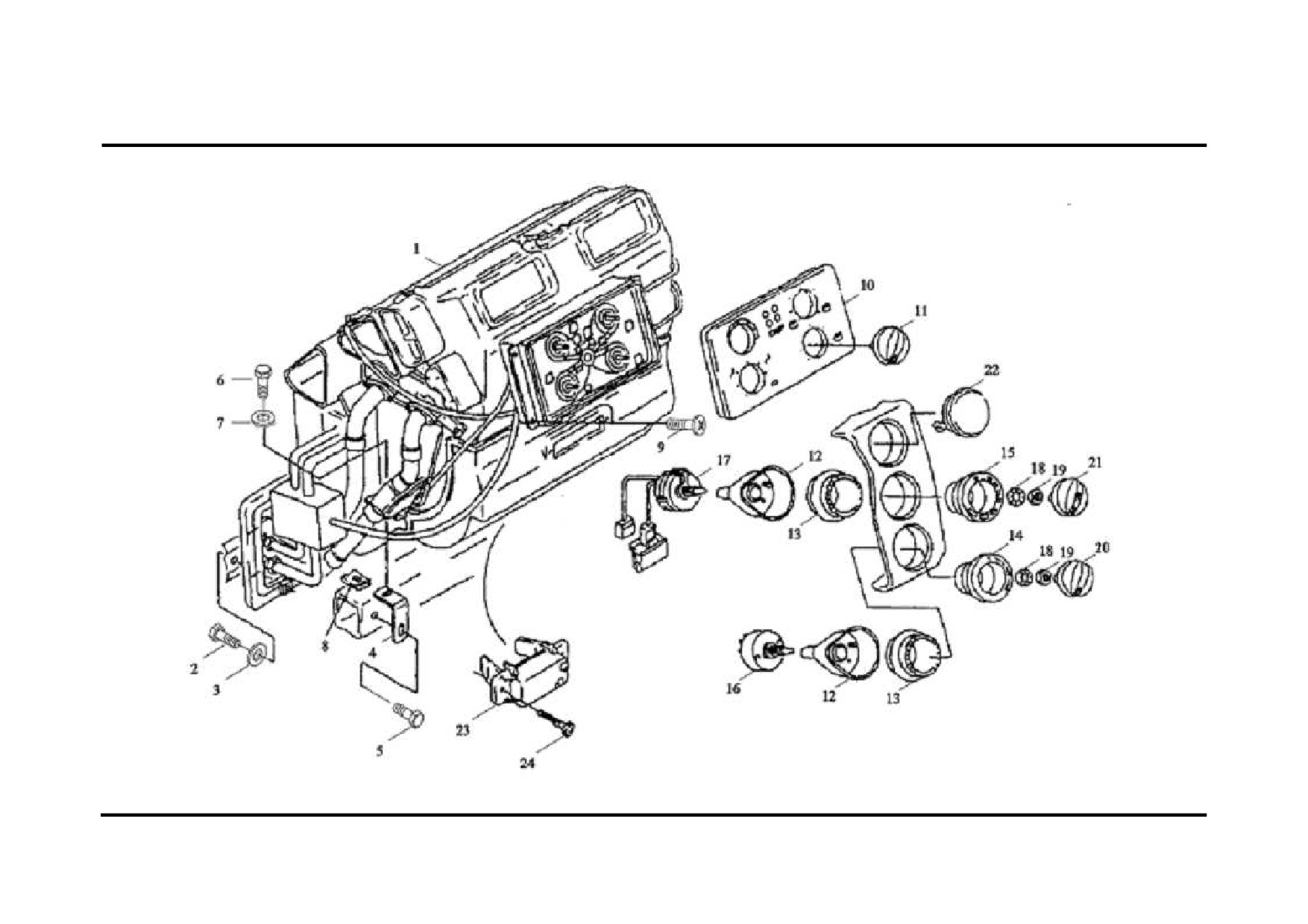

手动空调控制系统Ⅰ Система кондиционирования и управления Ⅰ
手动空调本体、控制系统Ⅰ Система кондиционирования и управления Ⅰ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
DZ13241821120
手动空调本体总成(寒区)
Кондиционер в сборе
1
(选装)На выбор
2
Q150B0825Q
六角头螺栓
Болт
6
3
06.15013.0081
垫 圈
Шайба
6
A8.4×16×1.6-200HV-
MAN183-B1
4
81.61941.0134
角 架
Уголок
2
5
06.01303.3113
六角头螺栓
Болт
2
M8×16SK-8.8-MAN183-A2C
6
Q150B0620Q
六角头螺栓
Болт
2
7
Q40106T16
平垫圈
Шайба
2
8
06.13189.0056
簧片螺母
Гайка
2
M6-16×20×4.0-C45-ZN
9
06.07151.1506
自攻螺钉
Самонарезающий винт
4
10
DZ1642160051
空调控制面板
Панель управления
1
11
81.61990.0073
暖风风扇开关旋钮
Переключатель отопителя
4
12
81.25516.0078
开关罩
Кожух переключателей
2
13
81.25229.0554
发光元件
Элемент люминесцентный
2
14
81.61990.0072
符号环
Кожух обозначения
1
15
81.61990.0071
符号环
Кожух обозначения
1
16
81.25505.6171
空调工作模式开关
Переключатель кондиционера
1
81.25505.0728
锁止销
Фиксатор
1
17
81.25505.0975
风扇开关本体
Выключатель вентилятора
1
18
06.16089.0008
垫 圈
Шайба
2
A10.5-FST-MAN183-B1
19
Q351B10
六角螺母
Гайка
2
20
81.61990.0074
空调工作模式开关旋钮
Переключатель кондиционера
1
21
81.61990.0073
暖风风扇开关旋钮
Переключатель вентилятора
1
手动空调本体、控制系统Ⅱ Система кондиционирования и управления Ⅱ
手动空调本体、控制系统Ⅱ Система кондиционирования и управления Ⅱ
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
22
81.61701.0122
盖 板
Крышка
1
23
81.25935.6706
暖风电控单元
Блок электроуправления
1
24
81.90470.0611
十字槽盘头螺钉
Винт
2

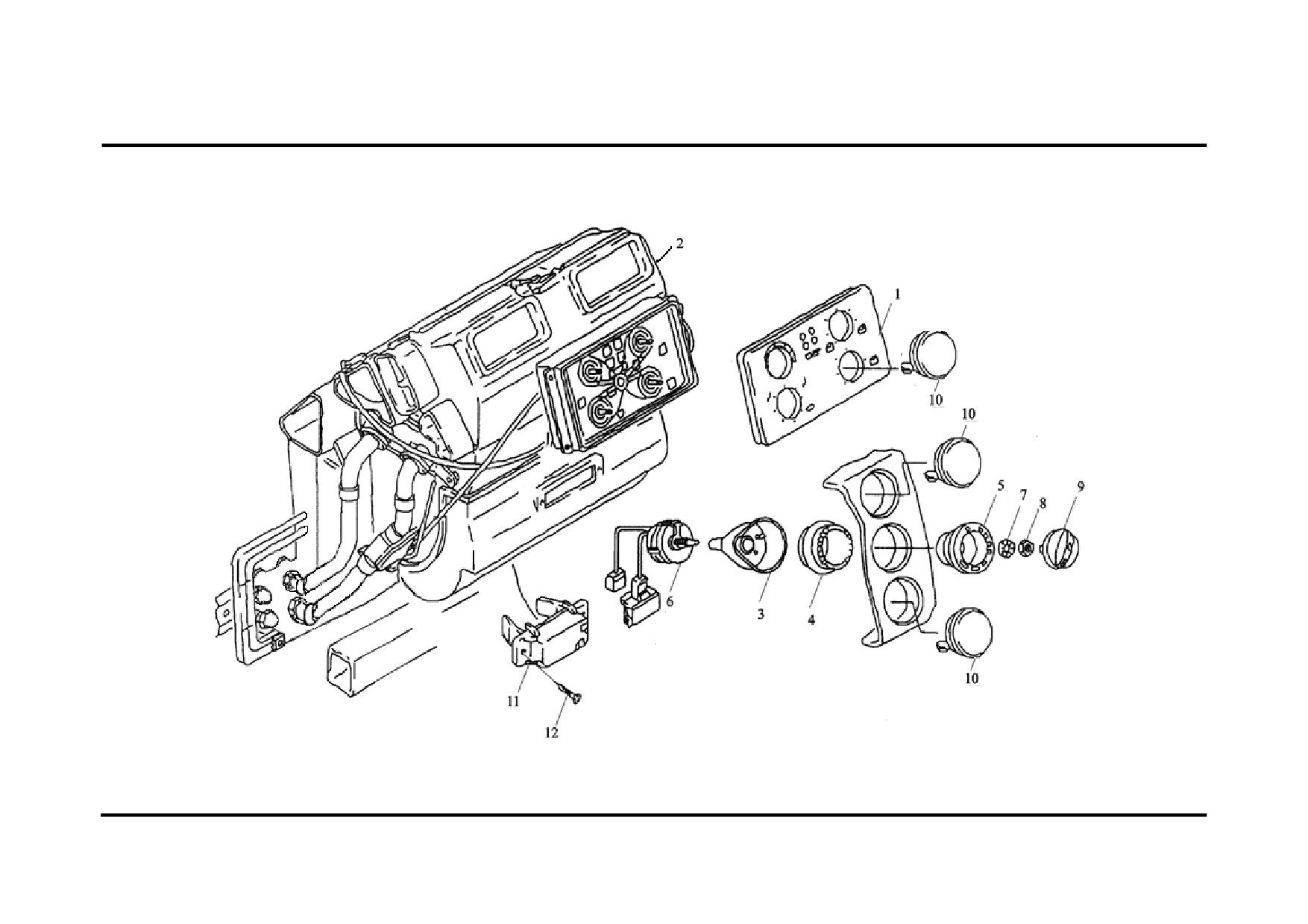

暖风本体、控制系统 Переключатели отопления и кондиционирования
暖风本体、控制系统 Переключатели отопления и кондиционирования
序 号
件 号
名 称
数 量
适用车型
备 注
П/п
Обозначение
Наименование
Количество
Применяемость
Примечание
1
81.61990.0076
暖风控制面板
Панель управления отоплением
1
暖风 Отопление
2
DZ13241841101
暖风本体总成
Переключатель кондиционера
1
3
81.25516.0078
开关罩
Кожух переключателя
1
4
81.25229.0554
发光元件
Элемент люминесцентный
1
5
81.61990.0071
符号环
Кожух обозначения
1
6
81.25505.0959
暖风风扇开关本体
Переключатель вентилятора
1
7
06.16089.0008
弹簧垫圈
Шайба пружинная
1
暖风 Отопление
8
06.11029.0024
六角螺母
Гайка
1
9
81.61990.0073
暖风风扇开关旋钮
Переключатель вентилятора
1
10
81.61701.0122
盖 板
Крышка
3
11
81.25935.6706
暖风电控单元
Блок электроуправления отоплением
1
12
81.90470.0611
十字槽盘头螺钉
Винт
1

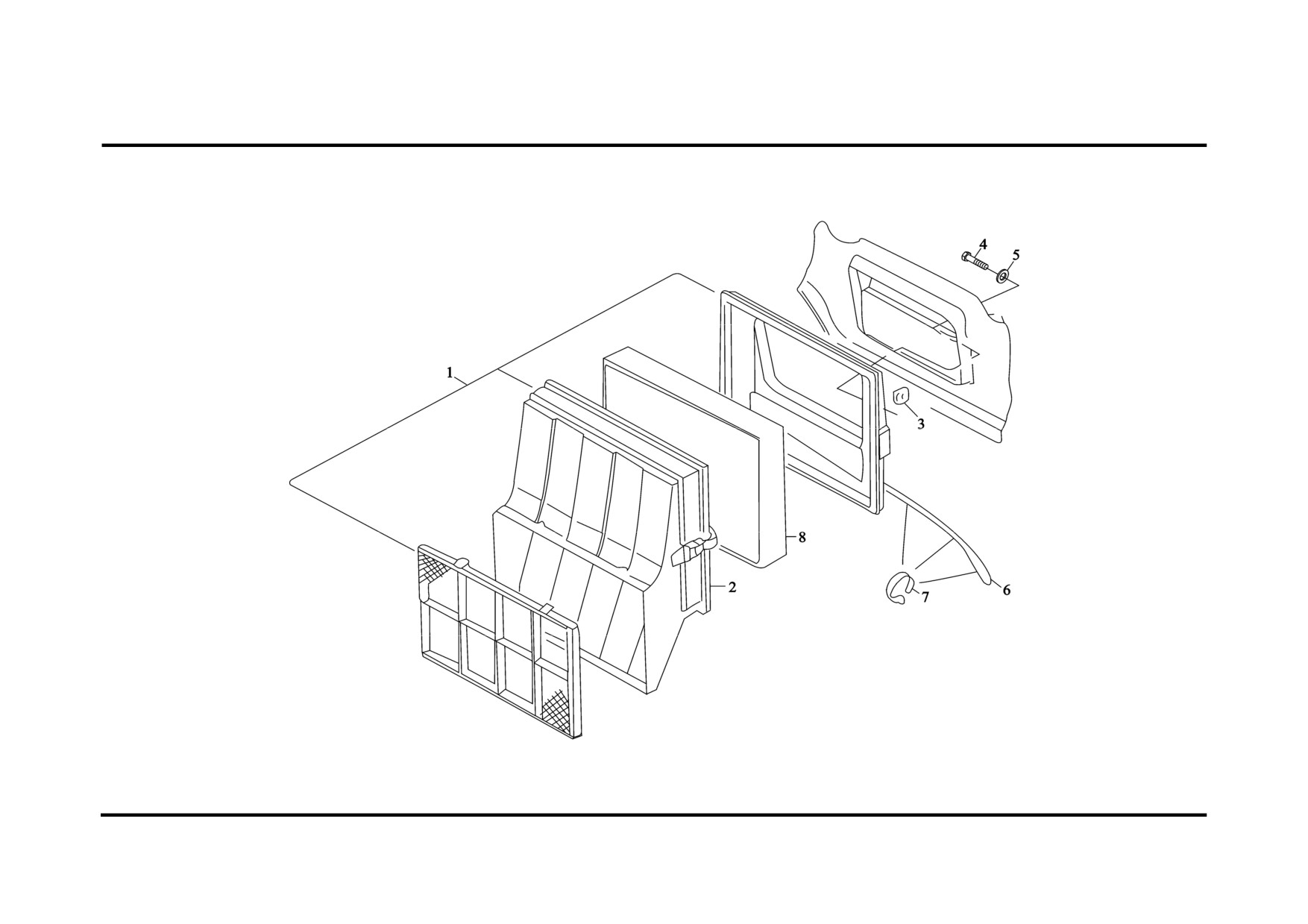

驾驶室进气装置 Воздухозаборное устройство для кабины
