LG969 Фронтальный погрузчик. Каталог запчастей - часть 4










K

覆盖件系统



COVER SYSTEM
























山 东 临 工 工 程 机 械 有 限 公 司

  SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.

K1

版权所有  不得翻印

        81

                                          山东临工

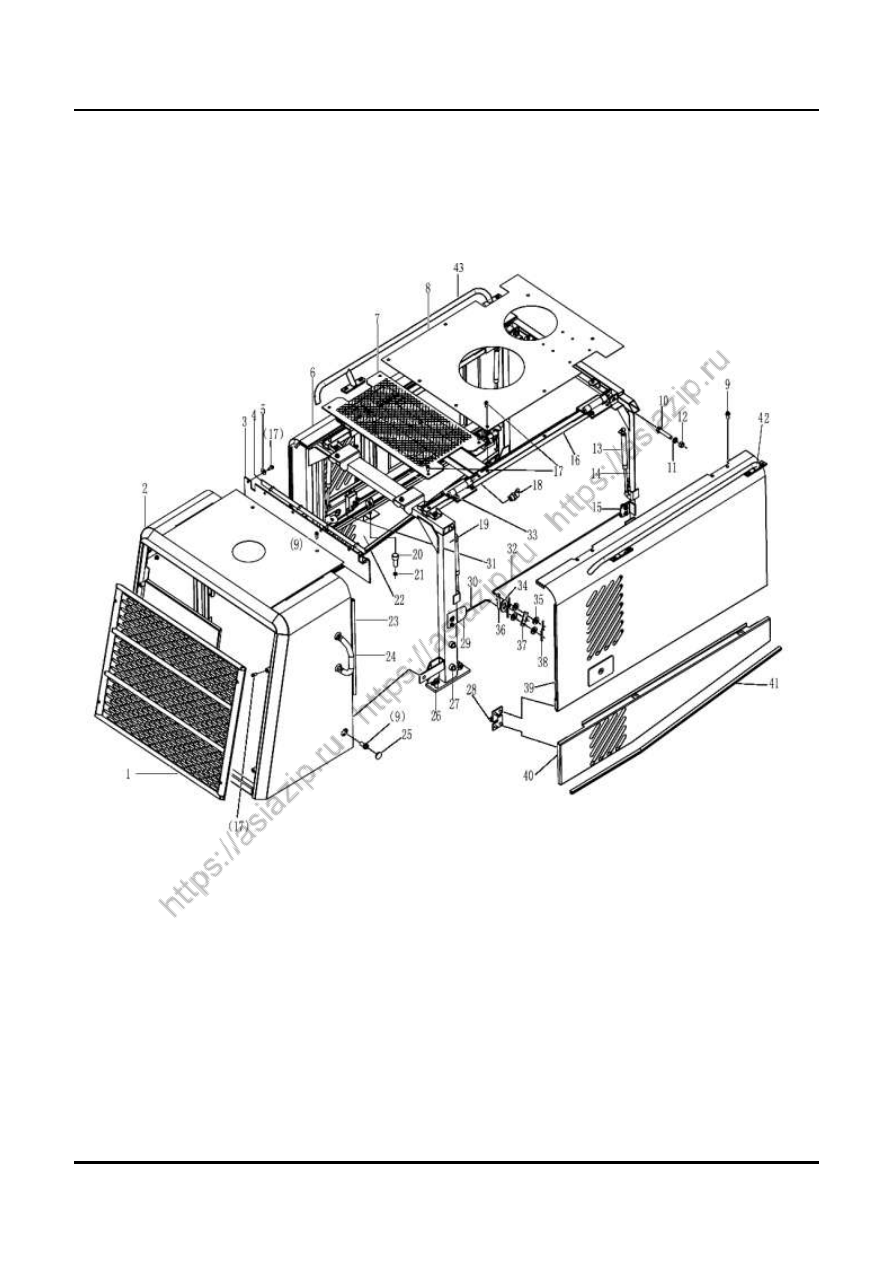

发动机罩总成
HOOD OF DIESEL ENGINE ASSEMBLY







K1

版权所有  不得翻印

82

                                             山东临工





序号

代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2933001485

窗棂

WINDOW RIBBING

1



2

2933001056

后罩

REAR HOOD

1



3

2933000187

橡胶板

RUBBER PLATE

1



4

2933000188

压板

PRESS PLATE

1



5

4015000197

垫圈 GB96.1-10Ep.Zn-300HV

WASHER GB96.1-10EpZn-300HV

2



6

2933000012

左侧门

LEFT SIDE DOOR

1



7

2933000016

天窗

CLERESTORY

1



8

2933000968

上盖板

UP HOOD

1



9

4011000560

螺栓 GB16674-M12*25EpZn -8.8

BOLT GB16674-M12*25EpZn-8.8

28



10

4011000151

螺栓 GB16674-M16*80EpZn -8.8

BOLT GB16674-M16*80EpZn-8.8

2



11

4015000181

垫圈 GB97.1-16EpZn -300HV2

WASHER GB97.1-16EpZn-300HV2

2



12

4013000016

螺母 GB6170-M16Ep.Zn-8

BOLT GB6170-M16EpZn-8

2



13

2933001462

气弹簧

PNEUMATIC SPRING

4



14

2933000007

前支架

FRONT BRACKET

1



15

2933000009

前卡板

FRONT LOCK PLATE

2



16

2933000006

上支架

UP BRACKET

1



17

4011000447

螺栓 GB16674-M10*20EpZn -8.8

BOLT GB16674-M10*20EpZn-8.8

40



18

4030000306

油杯 JB7940.2-45°M6

GREAST NIPPLE JB7940.2-45°M6

4



19

2933000003

后支架

REAR BRACKET

1



20

2933000151

垫块

PAD BLOCK

4



21

4013000007

螺母 GB6170-M10EpZn -8

NUT GB6170-M10EpZn-8

8



22

2933000011

左盖板

LEFT HOOD

1



23

4030000296

卡子胶条 GB7526-590-胶条

DIP RUBBER BAR

2



24

2933000189

扶手

HANDRIAL

2



25

2933000020

橡胶盖

PUBBER COVER

2



26

4011000146

螺栓 GB16674-M16*30EpZn -8.8

BOLT GB16674-M16*30EpZn-8.8

8



27

2933000154

橡胶垫

RUBBER PAD

8



28

2933000153

合页

HINGE

4



29

2933000019

后卡板

REAR LOCK PLATE

2



30

2933000017

短拉杆（右）

SHORT LINK (RIGHT)

1



31

2933000018

短拉杆（左）

SHORT LINK (LEFT)

1



32

2933000013

右长拉杆

RIGHT LONG LINK

1



33

2933000014

左长拉杆

LEFT LONG LINK

1



34

4015000162

垫圈 GB97.1-10EpZn -300HV

WASHER GB97.1-10EpZn-300HV

2



35

4015000207

垫圈 GB97.1-6EpZn -300HV

WASHER GB97.1-6EpZn-300HV

16



36

4016000119

销 GB91-3.2*16EpZn -Q235A

PIN GB91-3.2*16EpZn-Q235A

2



37

2933000024

转板

TURN PLATE

2



38

4016000114

销 GB91-2*16EpZn -Q235A

PIN GB91-2*16EpZn-Q235A

16



39

2933000005

右侧门

RIGHT SIDE DOOR

1



40

2933000010

右盖板

RIGHT HOOD

1



41

4030000295

卡子胶条 GB7526-1400-胶条

DIP RUBBER BAR

2



42

2933001384

右上扶手

RIGHT UPPER HANDRALL

1



43

2933001382

左上扶手

LEFT UPPER HANDRALL

1



























K2

版权所有  不得翻印

         83

                                         山东临工

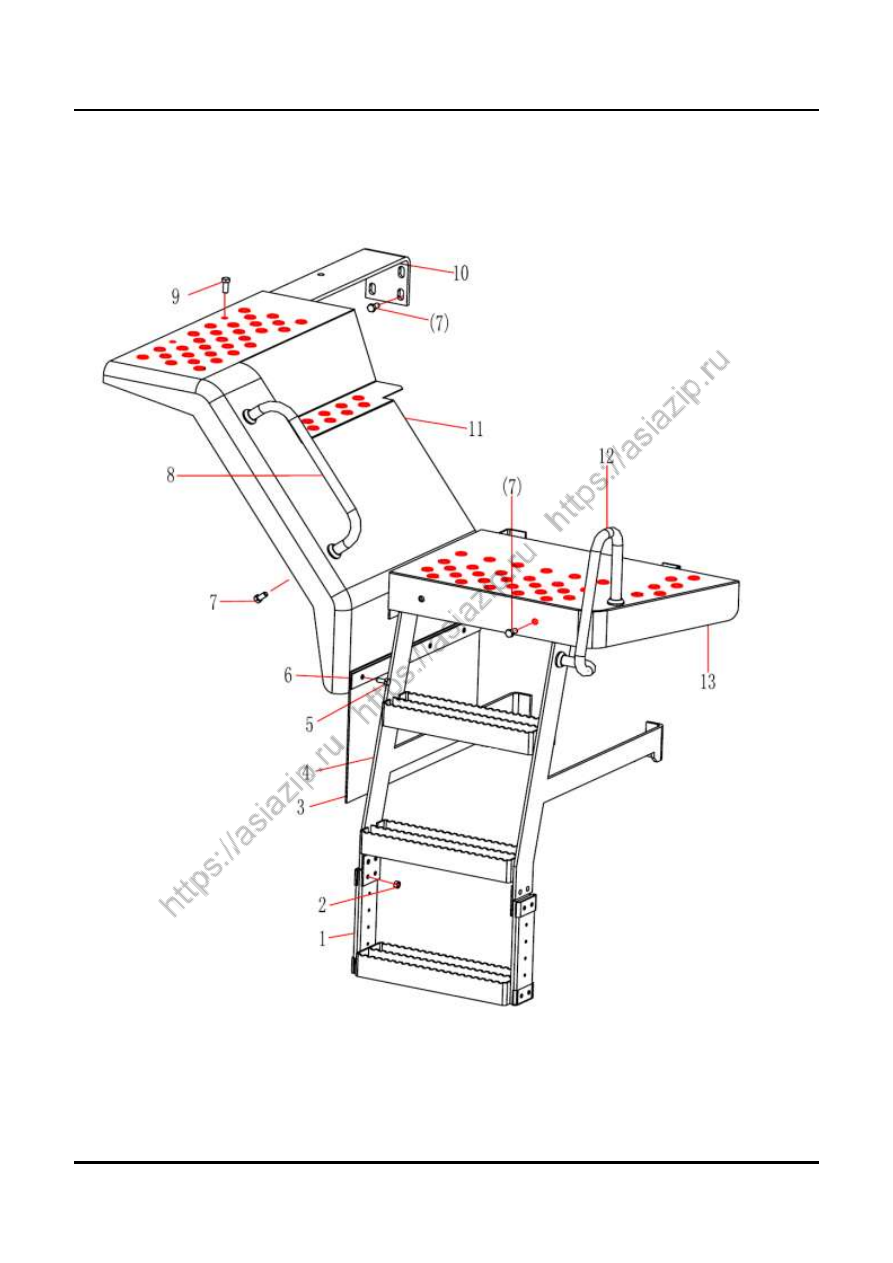

左台架总成
LEFT BENCH GROUP






K2

版权所有  不得翻印

 84

                                          山东临工





序号  代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY  REMARKS

1

2934000057

软梯

CHAIN DELT LADDER

1



2

4013000007

螺母 GB6170-M10

 EpZn-8



NUT GB6170-M10 EpZn-8

4



3

2934000065

橡胶板

RUBBER PLATE

1



4

2934000058

左梯

LEFT LADDER

1



5

4011000474

螺栓

 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

8



6

2934000064

压板

COVER PLATE

1



7

4011000453

螺栓

 GB16674-M12*25EpZn-8.8

BOLT GB16674-M12*25EpZn-8.8

16



8

2934000063

后扶手

REAR HANDRAIL

1



9

4011000479

螺栓

 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

2



10

2934000061

左支架

LEFT BRACKET

1



11

2934000062

左挡泥瓦

LEFT FENDER

1



12

2934000066

左前扶手

LEFT FRONT HANDRAIL

1



13

2934001352

左台板

LEFT BEDPLATE

1











































K3

版权所有  不得翻印

         85

                                         山东临工

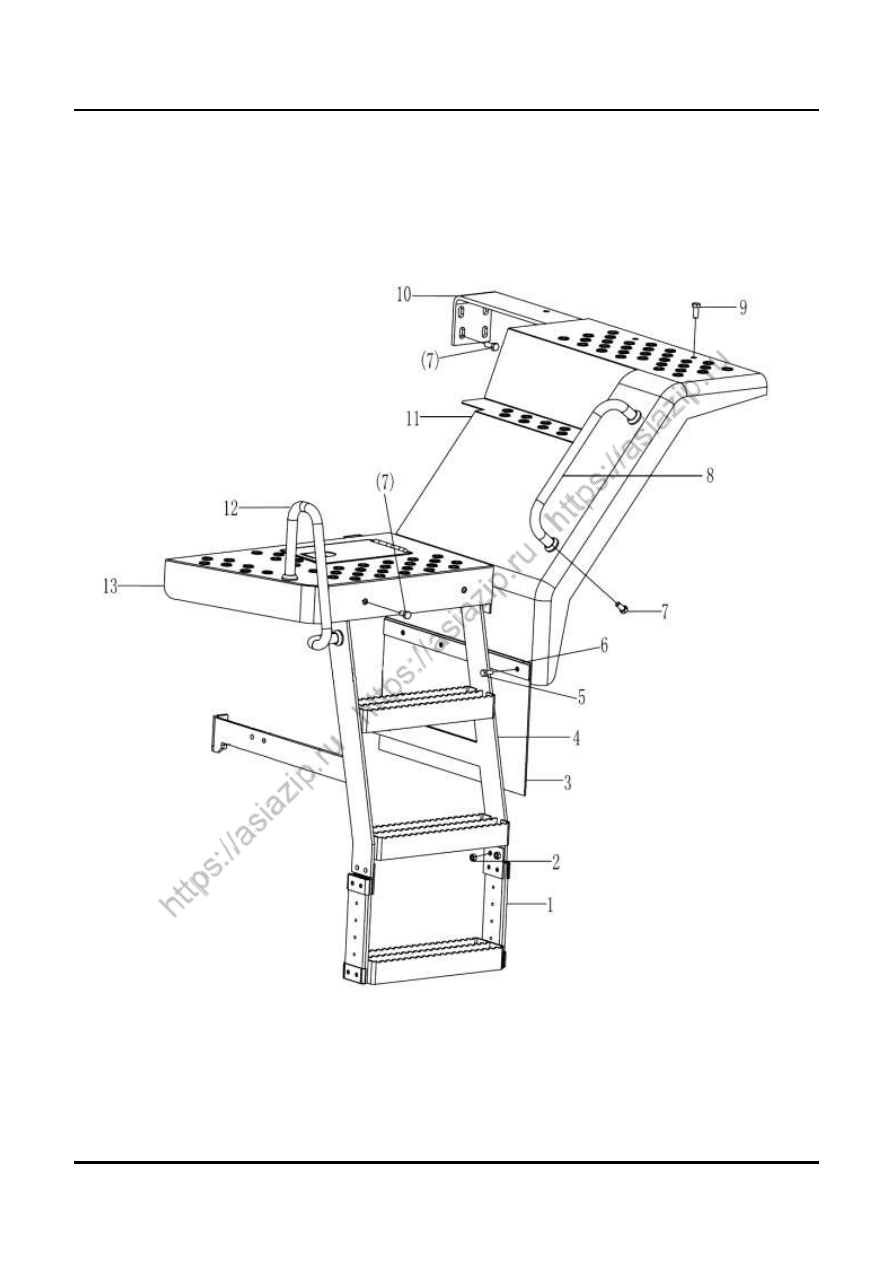

右台架总成
RIGHT BENCH GROUP







K3

版权所有  不得翻印

 86

                                           山东临工





序号  代号

名称



数量  备注

KEY

PART NO.

DESCRIPTION



QTY  REMARKS

1

2934000057

软梯

CHAIN DELT LADDER

1



2

4013000007

螺母 GB6170-M10

 EpZn-8



NUT GB6170-M10 EpZn-8

4



3

2934000065

橡胶板

RUBBER PLATE

1



4

2934000113

右梯

RIGHT LADDER

1



5

4011000474

螺栓

 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

8



6

2934000064

压板

COVER PLATE

1



7

4011000453

螺栓

 GB16674-M12*25EpZn-8.8

BOLT GB16674-M12*25EpZn-8.8

16



8

2934000063

后扶手

REAR HANDRAIL

1



9

4011000479

螺栓

 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

2



10

2934000118

右支架

RIGHT BRACKET

1



11

2934000114

右挡泥瓦

RIGHT FENDER

1



12

2934000115

右前扶手

RIGHT FRONT HANDRAIL

1



13

2934001354

右台板

RIGHT BEDPLATE

1
































K4

版权所有  不得翻印

          87

                                        山东临工

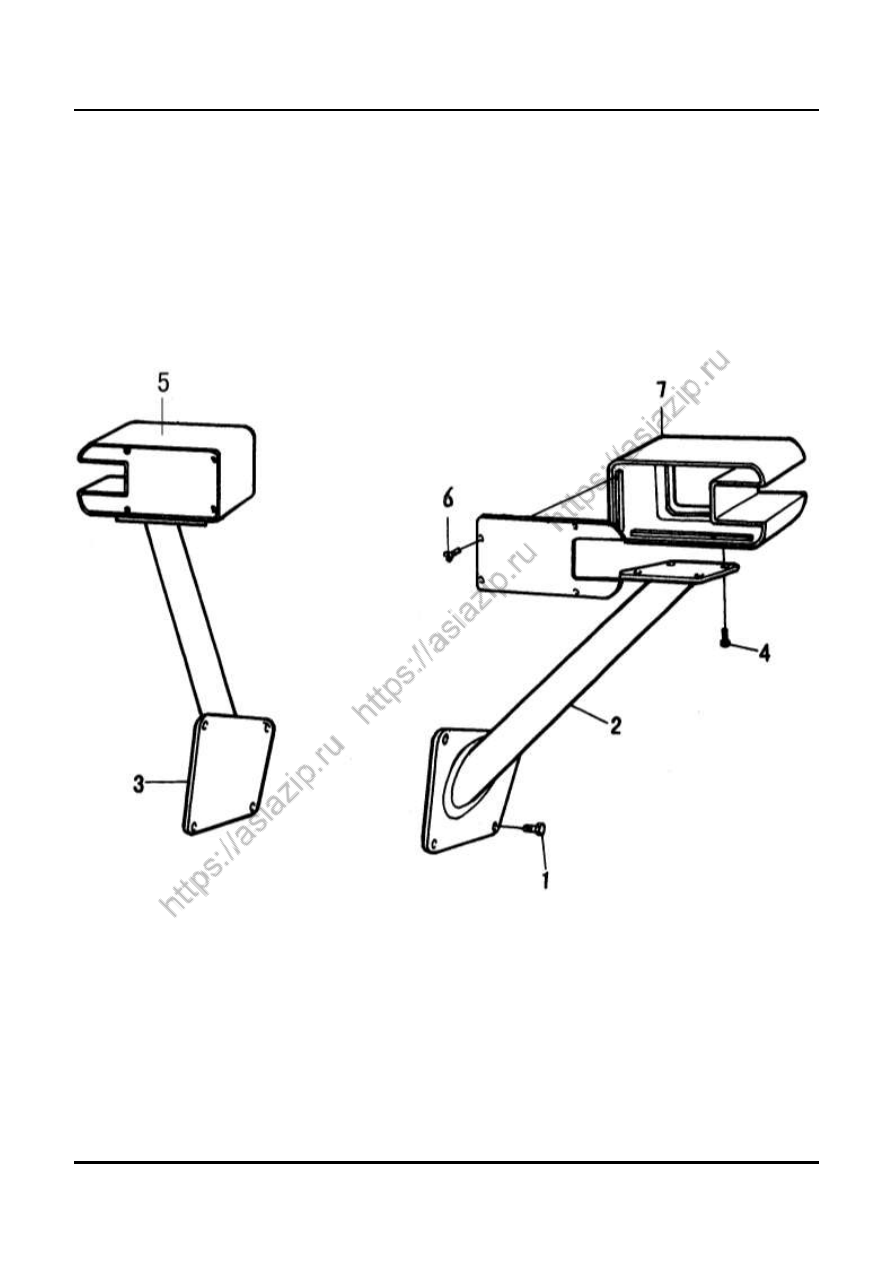

左、右灯架
LEFT RIGHT LAMP FRAME



K4

版权所有  不得翻印

 88

                                         山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4011000479

螺栓

GB16674-M12*30-Ep.Zn-8.8



BOLT GB16674-M12*30-Ep.Zn-8.8

6



2

2925000024

左灯架

LEFT BRACKET OF LAMP

1



3

2925000021

右灯架

RIGHT BRACKET OF LAMP

1



4

4011000474

螺栓

 GB16674-M10*25-Ep.Zn-8.8

BOLT GB16674-M12*30-Ep.Zn-8.8

6



5

4130000543  前右组合灯 LFRDH4-24V

RIGHT FRONT HEAD LAMP LFRDH4-24V

1



6



螺钉

SCREW

8

灯上自带

7

4130000542  前左组合灯 LFLDH4-24V

LEFT FRONT HEAD LAMP LFLDH4-24V

1



























K5

版权所有  不得翻印

           89

                                     山东临工

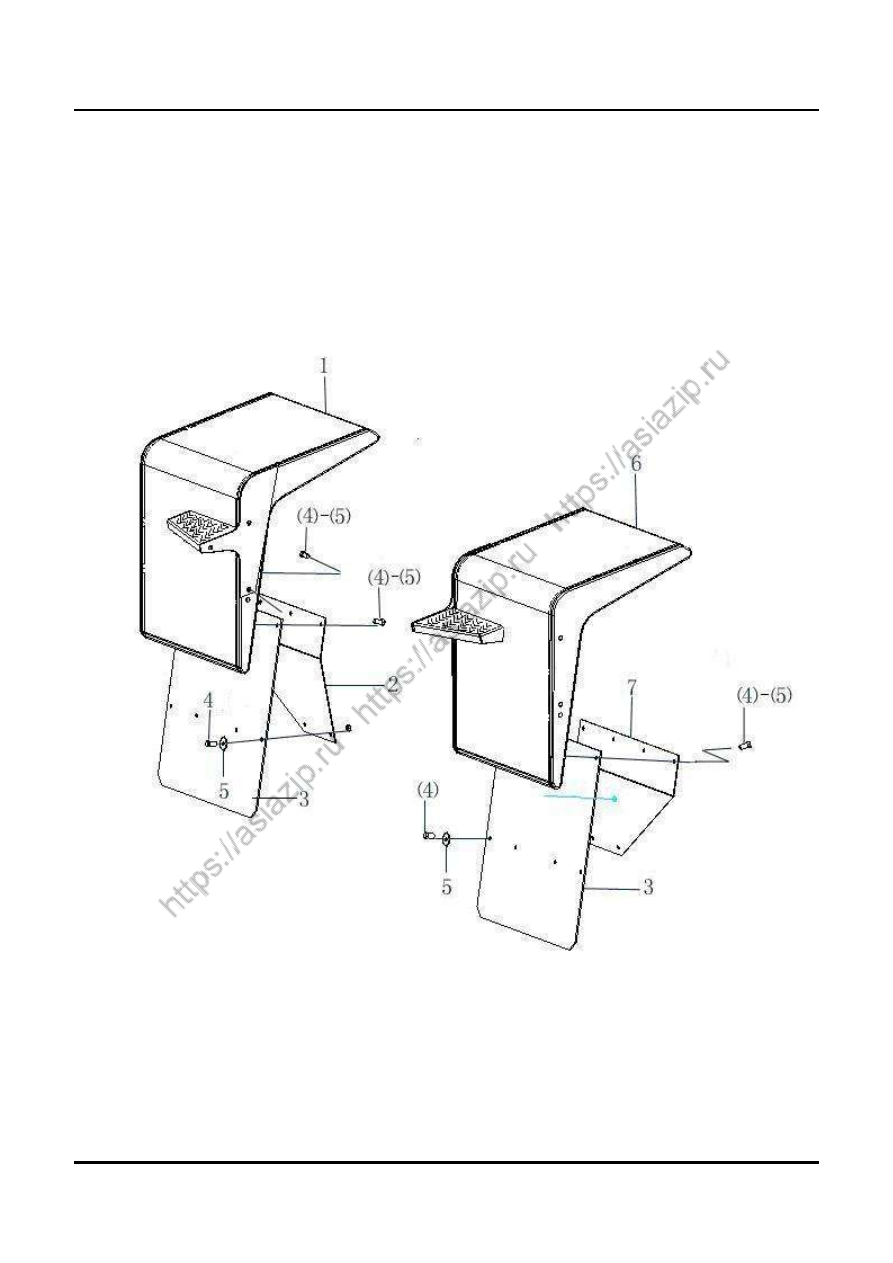

左、右前挡泥瓦
LEFT RIGHT FRONT FENDER








K5

版权所有  不得翻印

 90

                                          山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2925000067

左前挡泥瓦

LEFT FRONT FENDER

1



2

2925000068

支撑板



PLATE

1



3

2925000063

橡胶板



RUBBER FENDER

2



4

4011000474

螺栓

GB16674-M10*25Ep

·

Zn-8.8

BOLT GB16674-M10*25Ep

·

Zn-8.8

12



5

2925000042

垫圈



WASHER

12



6

2925000061

右前挡泥瓦



RIGHT FRONT FENDER

1



7

2925000062

支撑板

PLATE

1










































L

空调系统



AIR CONDITIONER SYSTEM
























山 东 临 工 工 程 机 械 有 限 公 司

  SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



L1

版权所有  不得翻印

          91

                                      山东临工

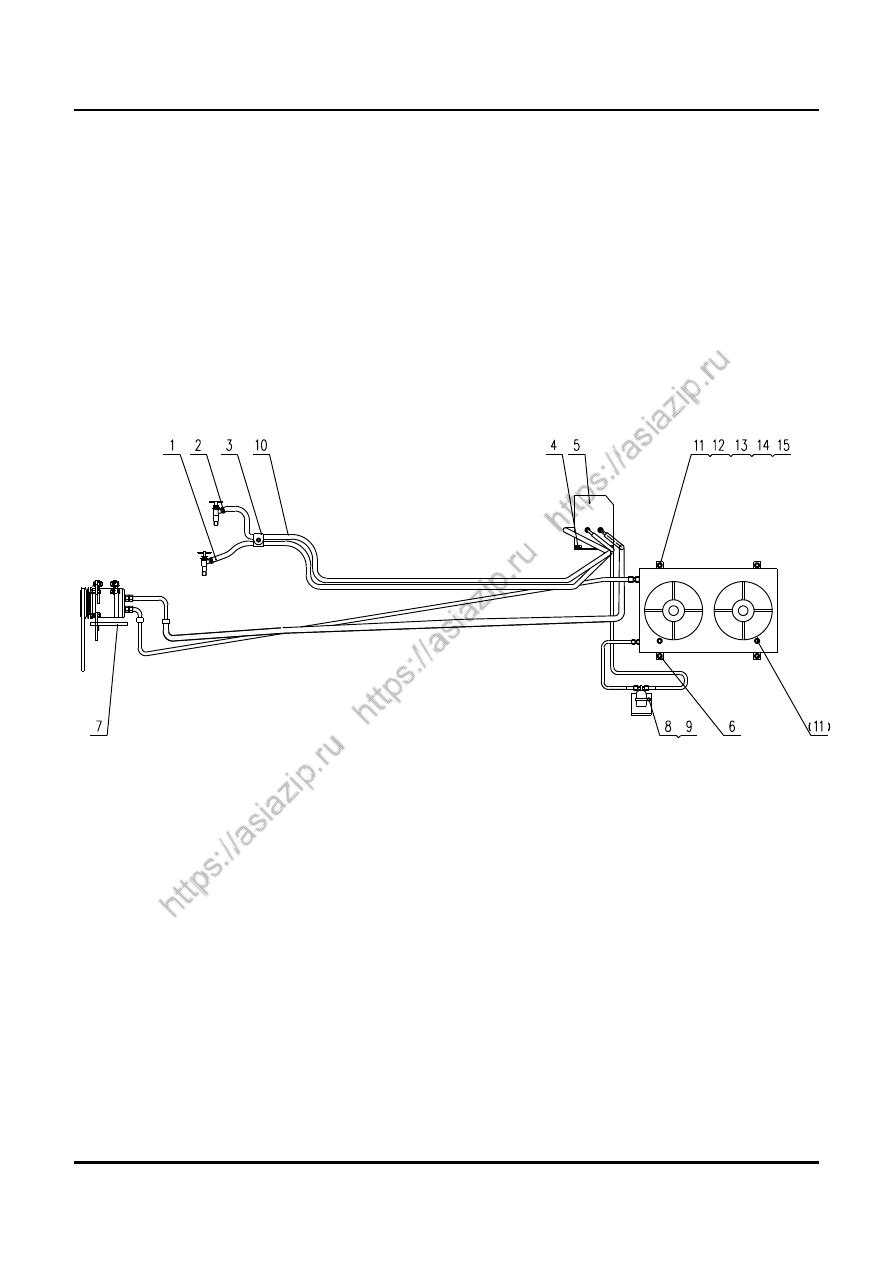

空调系统
AIR CONDITIONER SYSTEM











L1

版权所有  不得翻印

 92

                                          山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4120000136

胶管 JB8406-B16*2900

HOSE JB8406-B16*2900

1



2

4120000075

胶管夹箍 Q/ZB251-0.5

CLAMP Q/ZB251-0.5

4



3

2935000002

管夹

CLAMP

2



4

4011000560

螺栓 GB16674-M12*25EpZn-8.8

BOLT GB16674-M12*25EpZn-8.8

4



5

4130000413

CD30L19 空调器总成

AIR CONDITIONER CD30L19

1



6

4011000447

螺栓 GB16674-M10*20EpZn-8.8

BOLT GB16674-M10*20EpZn-8.8

6



7

2935000752

压缩机支架

BRACKET

1



8

4011000153

螺栓 GB16674-M6*16EpZn-8.8

BOLT GB16674-M6*16EpZn-8.8

2



9

4013000028

螺母 GB6170-M6EpZn-8

NUT GB6170-M6EpZn-8

2



10

4120000363

胶管 JB8406-B16*3200

HOSE JB8406-B16*3200

1



11

4011000085

螺栓 GB5783-M10*35EpZn-8.8

BOLT GB5783-M10*35EpZn-8.8

6



12

4013000007

螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

2



13

4015000025

垫圈 GB93-10-65Mn

WASHER GB93-10-65Mn

2



14

4015000162

垫圈 GB97.1-10EpZn-300HV

WASHER GB97.1-10EpZn-300HV

2



15

2935000792

固定板

MOUNTED PLATE

1

















M

电气系统



ELECTRIC SYSTEM




























山 东 临 工 工 程 机 械 有 限 公 司

      SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



M1

版权所有  不得翻印

         93

                                         山东临工

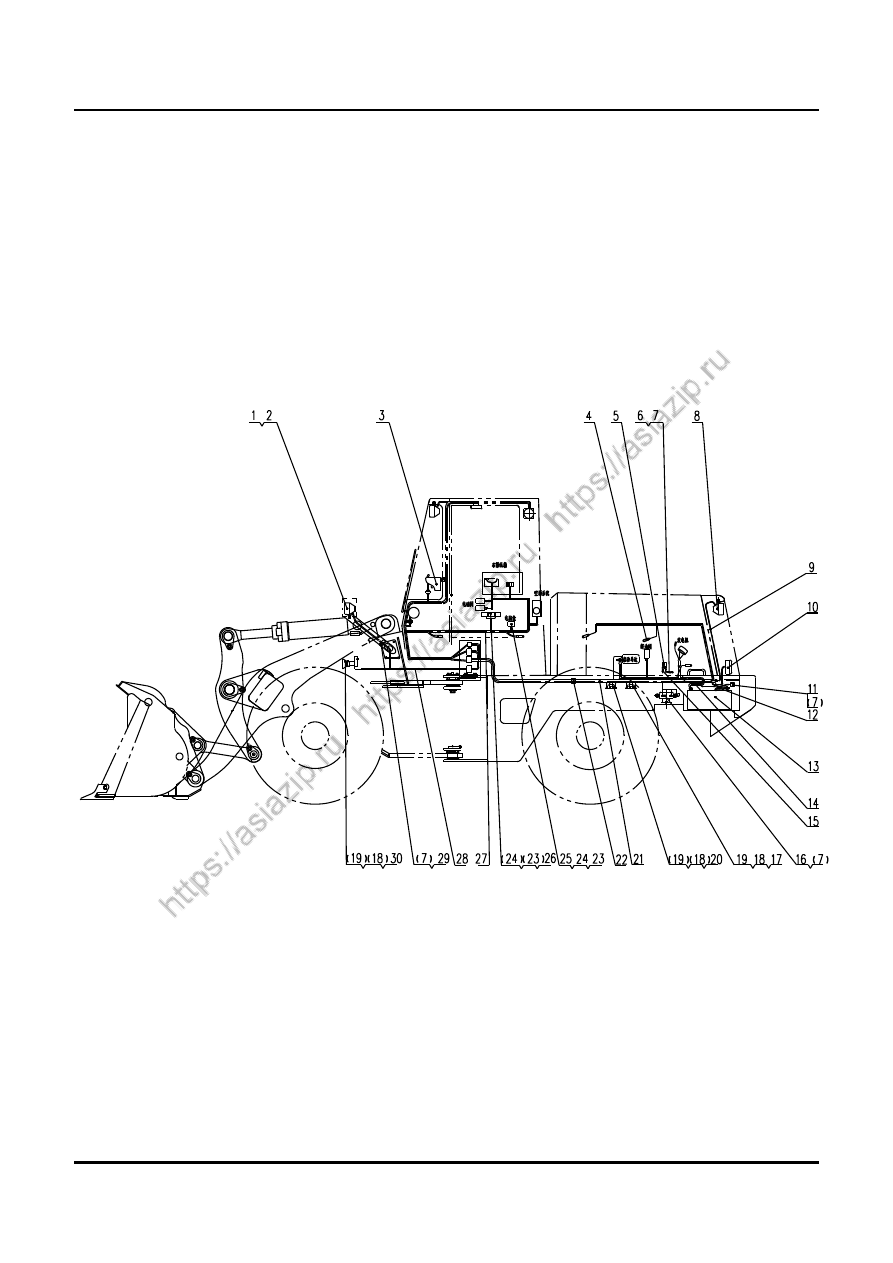

电气系统
ELECTRIC SYSTEM












M1

版权所有  不得翻印

  94

                                        山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4130000542  前左组合灯 LFLDH4-24V

LEFT FRONT HEAD LAMP LFLDH4-24V

1



2

4130000543  前右组合灯 LFRDH4-24V

RIGHT FRONT HEAD LAMP LFRDH4-24V

1



3

2937001227  仪表盘总成 Y958CK

PANEL Y958CK

1



4

4130000329  隔膜式压力开关 0166-40404-1-016

PRESS SWITCH 0166-40404-1-016

1



5

4130000427  电源开关 K01K18-A

POWER SWITCH K01K18-A

1



6

2937001162  电源开关接地线

EARTH WIRE OF POWER SWITCH

1



7

4011000461  螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

10



8

4130000544  后大灯 SPH4-1031

REAR LARGE LAMP SPH4-1031

2



9

2937000953  后罩线束

COVER HARNESS

1



10

4130000213  后尾灯 LRTD－24V

REAR LAMP LRTD－24V

2



11

4130000121  倒车蜂鸣器 KSHM-12F4

ANNUNCIATOR KSHM-12F4

1



12

2937000934  蓄电池接地线

EARTH WIRE

1



13

4130000057  蓄电池 6-QW-120B

BATTERY 6-QW-120B

2



14

2937000957  启动马达线

LINE FROM SWITCH TO MOTOR

1



15

2937001269  电源开关至蓄电池负极线

LINE FROM SWITCH TO MINUS POLE OF STORAGE BATTERAY

1



16

4130000005  蓄电池继电器 DK2312A

MAIN SWITCH OF POWER SOURCE DK2312A

1



17

4130000455  启动继电器 JN3D-24V

STARTUP RELAY JN3D-24V

1



18

4014000024  螺钉 GB818-M6*10EpZn-4.8

SCREW GB818-M6*10EpZn-4.8

6



19

4015000207  垫圈 GB97.1-6EpZn-300HV

WASHER GB97.1-6EpZn-300HV

6



20

4130000015  启动继电器 JN3A-24V

STARTUP RELAY JN3A-24V

1



21

2937001234  后车架线束

BODY WIRING HARNESS

1



22

4190000020  扎丝 LG13-ZS4*250

CLIP LG13-ZS4*250

60



23

4014000048  螺钉 GB818-M5*12EpZn-4.8

SCREW GB818-M5*12EpZn-4.8

9



24

4015000110  垫圈 GB97.1-5EpZn-300HV

WASHER GB97.1-5EpZn-300HV

9



25

4013000118  螺母 GB6170-M5EpZn-8

NUT GB6170-M5EpZn-8

3



26

4130000011  中间继电器 JD2914

MIDDLE RELAY JD2914

6



27

2937001236  仪表台线束总成

INSTRUMENT DESK HARNESS

1



28

2937001235  前车架线束

BODY WIRING HARNESS

1



29

2935000002  管夹

PIPE NIP

5



30

4130000009  双音盆形喇叭 DL125-24V

ELECTRIC HORN DL125-24V

1
