LG969 Фронтальный погрузчик. Каталог запчастей - часть 3

G2

版权所有  不得翻印

 52

                                            山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4041000541  直接头 LGB120-01820

STRAIGHT JIONT LGB120-01820

4



2

4041000783  O 形圈 LGB168-11724

O-RING LGB168-11724

4



3

4041000637  软管 LGB124-005070

PIPE LGB124-005070

2



4

4041000149  软管 LGB124-005180

PIPE LGB124-005180

1



5

4041000651  软管 LGB124-005093

PIPE LGB124-005093

1



6

4041000150  直接头 LGB120-01814

STRAIGHT JIONT LGB120-01814

3



7

4041000767  O 形圈 LGB168-11124

O-RING LGB168-11124

4



8

4041000638  软管 LGB125-005128

PIPE LGB125-005128

1



9

4041000639  软管 LGB125-005088

PIPE LGB125-005088

1



10

4011000447  螺栓 GB16674-M10*20EpZn-8.8

BOLT GB16674-M10*20EpZn-8.8

2



11

2920000004  油路块总成

OIL WAY MASS

1



12

4041000774  螺塞 LGB135-01422

PLUG SCREW LGB135-01422

1








G3

版权所有  不得翻印

 53

                                            山东临工

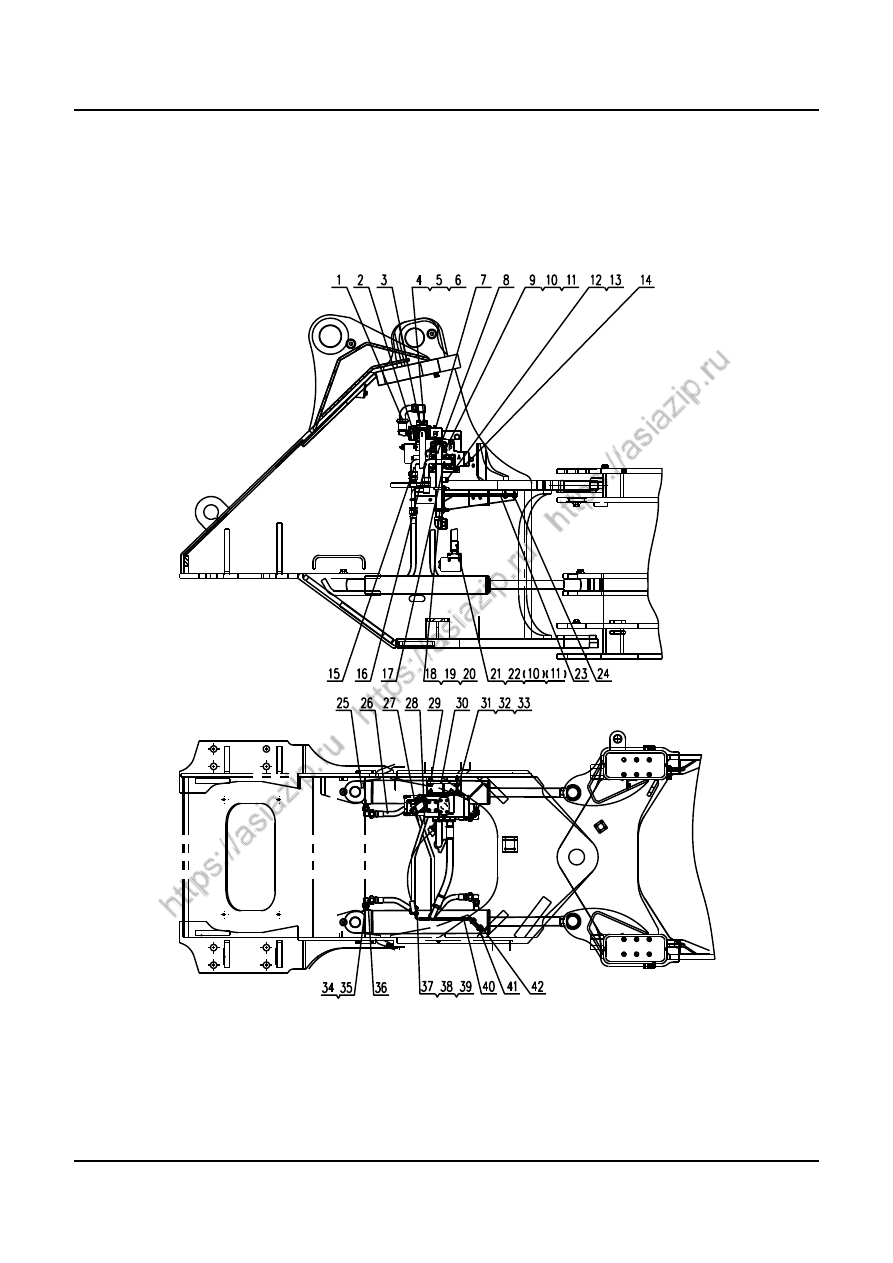

转向缸总成
STEERING CYLINDER ASSEMBLY








G3

版权所有  不得翻印

 54

                                            山东临工





序号  代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4041000154  软管 LGB125-014070

PIPE LGB125-014070

1



2

4120000451  卸载阀 SXH25

FEATHER VALVE SXH25

1



3

4030000026  O 形圈 GB3452.1-32.5*3.55G

O-RING GB3452.1-32.5*3.55G

5



4

2921000774  弯管接头

BEND PIECE

1



5

4011000475  螺栓 GB16674-M10*30EpZn-8.8

BOLT GB16674-M10*30EpZn-8.8

16



6

4041000026  分体法兰 LGB117-310491

FLANGE LGB117-310491

4



7

4014000144  螺钉 GB70.1-M10*70EpZn-8.8

SCREW GB70.1-M10*70EpZn-8.8

4



8

2921000002  放大阀进油钢管

OIL INLET PIPE

1



9

4041000144  分体法兰 LGB117-312552

FLANGE LGB117-312552

2



10

4011000479  螺栓 GB16674-M12*30EpZn-8.8

BOLT GB16674-M12*30EpZn-8.8

12



11

4030000029  O 形圈 GB3452.1-37.5*3.55G

O-RING GB3452.1-37.5*3.55G

3



12

4041000774  螺塞 LGB135-01422

PLUG SCREW LGB135-01422

1



13

4041000767  O 形圈 LGB168-11124

O-RING LGB168-11124

1



14

4120000504  流量放大阀 ZLF25A

FLUX AMPLIFIER ZLF25A

1



15

2921000003  放大阀 B 口出油胶管

OIL-PIPE(B)

1



16

2921000023  卸载阀回油胶管

OIL RETURN PIPE OF FEATHER VALVE

1



17

2921000004  放大阀 A 口出油胶管

OIL-PIPE(A)

1



18

4011000556  U 形螺栓 JB/ZQ4321-33Zn-Q235A.F

U-BOLT JB/ZQ4321-33Zn-Q235A.F

2



19

4015000162  垫圈 GB97.1-10EpZn-300HV

WASHER GB97.1-10EpZn-300HV

4



20

4013000007  螺母 GB6170-M10EpZn-8

NUT GB6170-M10EpZn-8

4



21

4041000540  软管 LGB161-012049

TUBE LGB161-012049

1



22

4041000027  分体法兰 LGB117-312551

FLANGE LGB117-312551

1



23

2921000831  支架

BRACKET

1



24

4011000447  螺栓 GB16674-M10*20EpZn-8.8

BOLT GB16674-M10*20EpZn-8.8

4



25

4120000602  转向油缸 HSGL-100*55*435-910

STEERING CYLINDERHSGL-100*55*435-910

2



26

4041000647  软管 LGB124-006063

TUBE LGB124-006063

4



27

2921000006  钢管 A

STEEL TUBE (B)

1



28

2921000007  钢管 B

STEEL TUBE (A)

1



29

4011000542  螺栓 GB16674-M14*25EpZn-8.8

BOLT GB16674-M14*25EpZn-8.8

2



30

2921000008  流量放大阀支架

BRACKET OF FLUX AMPLIFIER

1



31

4011000054  螺栓 GB5782-M12*120EpZn-8.8

BOLT GB5782-M12*120EpZn-8.8

3



32

4013000011  螺母 GB6170-M12EpZn-8

NUT GB6170-M12EpZn-8

3



33

4015000168  垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

3



34

4041000143  直接头 LGB120-02222

STAIGHT JOINT  LGB120-02222

4



35

4041000771  O 形圈 LGB168-11924

O-RING  LGB168-11924

4



36

2921000769  直角组合接头

ELBOW

4



37

4011000555  U 形螺栓 JB/ZQ4321-18Zn-Q235A.F

U-BOLT JB/ZQ4321-18Zn-Q235A.F

4



38

4015000207  垫圈 GB97.1-6EpZn-300HV

WASHER GB97.1-6EpZn-300HV

8



39

4013000028  螺母 GB6170-M6EpZn-8

NUT GB6170-M6EpZn-8

8



40

2921000770  支架

BRACKET

2



41

2921000010  橡胶垫

RUBBER BLANKET

2



42

4011000474  螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

4











G4

版权所有  不得翻印

         55

                                          山东临工

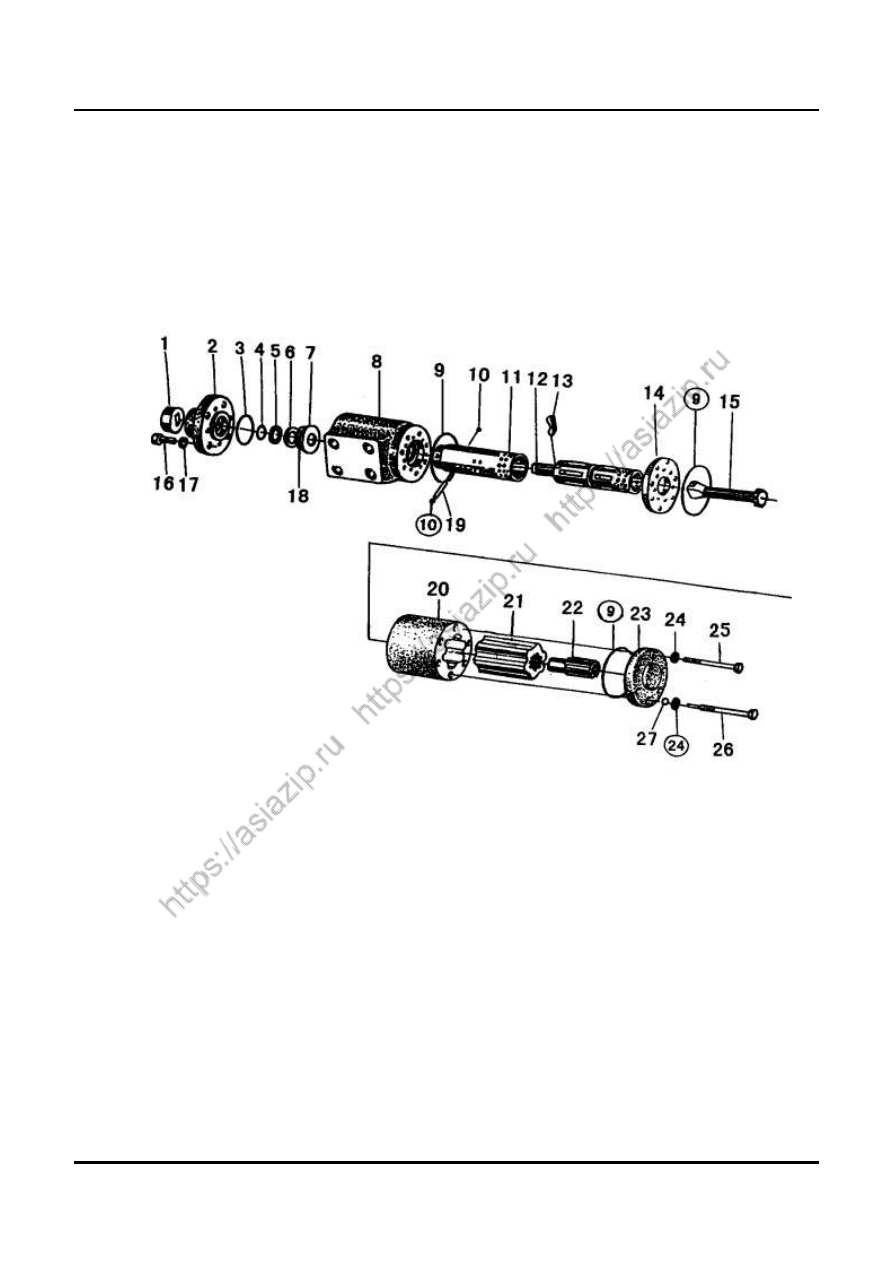

转向器
STEERING GEAR











G4

版权所有  不得翻印

 56

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



转向器

CONNECTING BLOCKS MODULE

1



2



前盖

FRONT COVER

1



3



O 形圈

O-RING

1



4



O 形圈

O-RING

1



5



X 形圈

X-RING

1



6



垫

GASKET

1



7



挡环

GASKET

1



8



阀体

VALVE BLOCK

1



9



O 形圈

O-RING

3



10



垫片

GASKET

2



11



阀套

VALVE SLEEVE

1



12



阀芯

VALVE STEM

1



13



弹簧片

SPRING SLIP

6



14



隔盘

ISOLATING PLATE

1



15



联动轴

COUPLING SHAFT

1



16



螺钉

SCREW

4



17



垫圈

WASHER

4



18



推力滚针轴承

THRUST NEEDLE BEARING

1



19



拔销

CENTER PIN

1



20



定子

STATOR MODULE

1



21



转子

ROTOR

1



22



限位柱

STOPPER

1



23



后盖

REAR COVER

1



24



组合密封垫

SEAL RING

7



25



螺栓

BOLT

6



26



限位螺栓组件

CAGING BOLT MODULE

1



27



钢球

STEEL BALL

1



G5

版权所有  不得翻印

         57

                                          山东临工

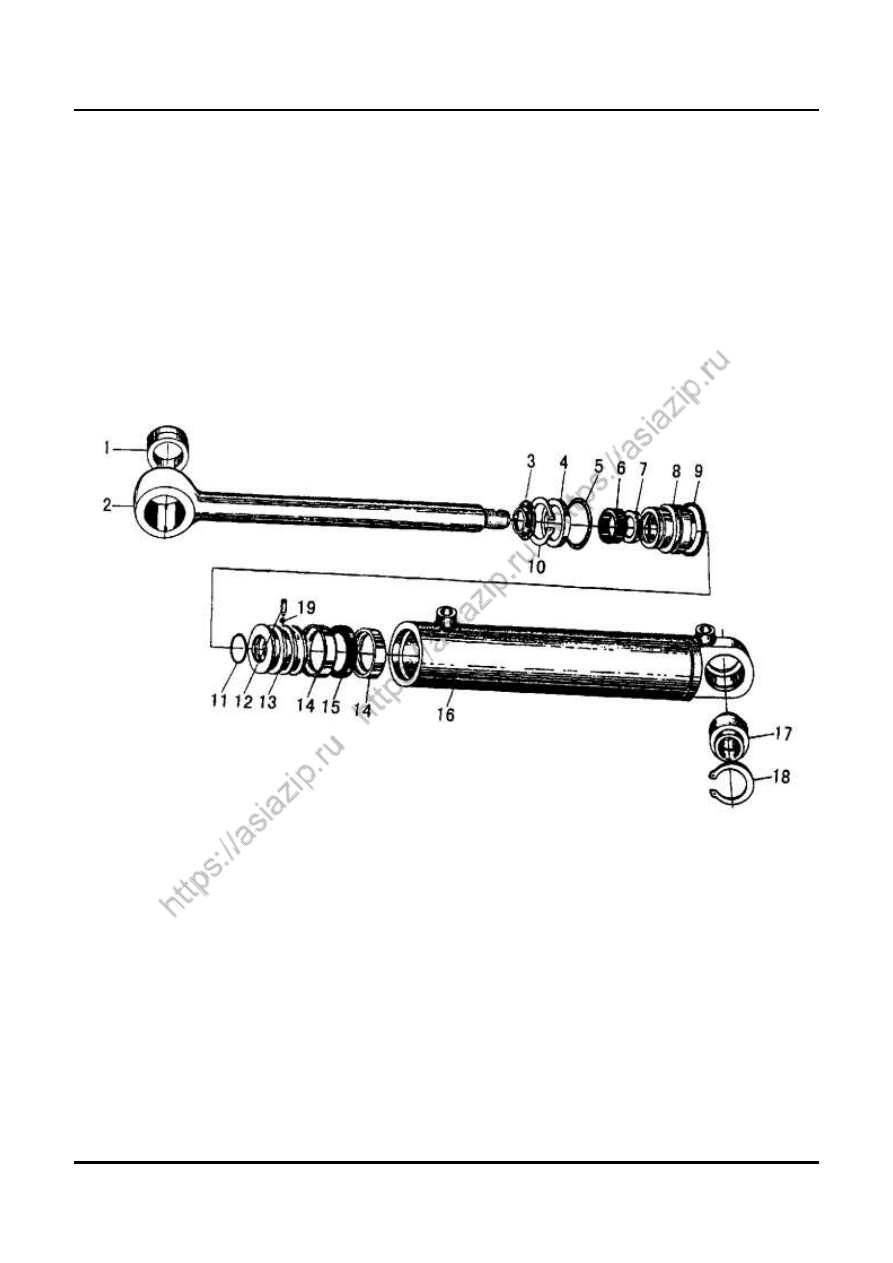

转向油缸
STEERING CYLINDER












G5

版权所有  不得翻印

 58

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



轴套

SHAFT SLEEVE

1



2



活塞杆

PISTON ROD

1



3



防尘圈

DUST PROOF RING

1



4



卡环

LOCK RING

1



5



挡圈

SNAP RING

1



6



Yx 型密封圈

Yx-RING SEAL

1



7



轴用组合封

COMBINED SEAL

1



8



导向套

ORIENTED SHEATH

1



9



O 形圈

O-RING

1



10



挡圈

SNAP RING

1



11



O 形圈

O-RING

1



12



螺钉

SCREW

1



13



活塞

PISTON

1



14



支撑环

SUPPORTING RING

2



15



孔用组合封

COMBINED SEAL

1



16



缸体

CYLINDER BODY

1



17



关节轴承

SPHERICAL PLAIN BEARING

1



18



孔用弹性挡圈

RING SNAP

1



19



钢球

STEEL BALL

1



































H

制动系统



  BRAKE SYSTEM




























山 东 临 工 工 程 机 械 有 限 公 司

      SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.





H1

版权所有  不得翻印

         59

                                          山东临工

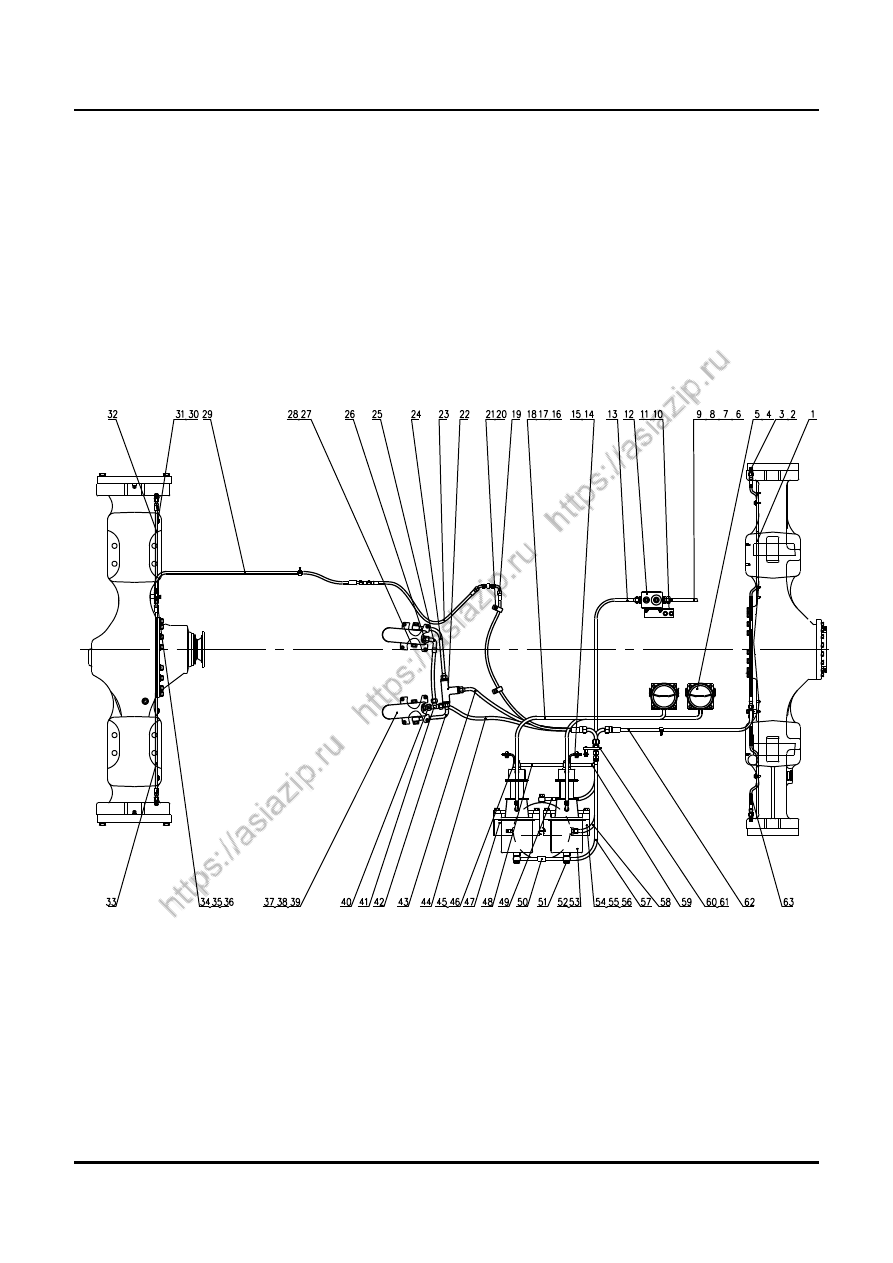

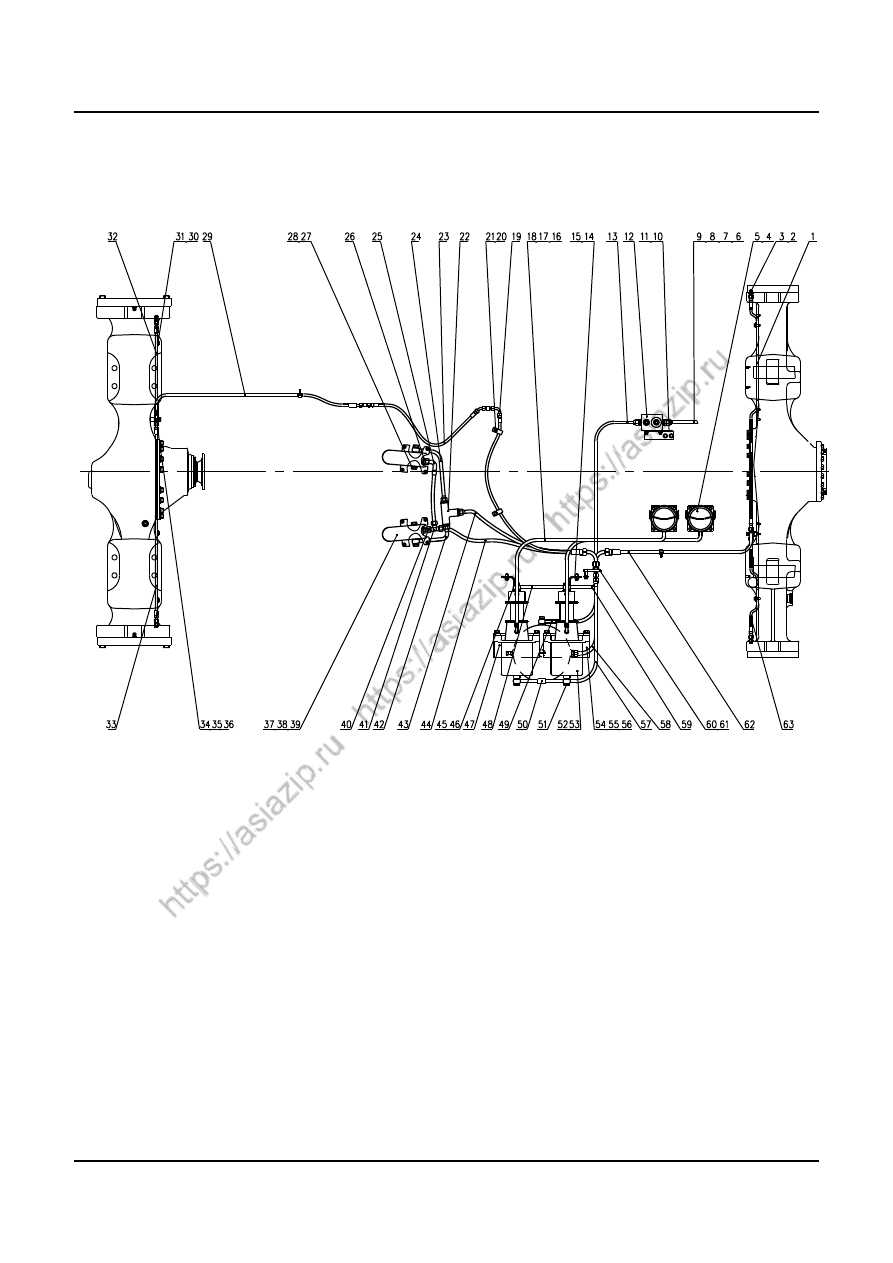

行车制动系统
SERVICE BRAKE SYSTEM












H1

版权所有  不得翻印

 60

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4041000578

软管 LGB125-004130

TUBE LGB125-004130

1



2

4041000709

直接头 LGB120-01616

CONNECTER LGB120-01616

4



3

4041000780

O 形圈 LGB168-11324

O－RING LGB168-11324

4



4

4120001322

储油罐 CYG-50G3

OIL RESERVOIR CYG-50G3

2



5

4011000137

螺栓 GB16674-M12*20EpZn-8.8

BOLT GB16674-M12*20EpZn-8.8

8



6

2901000928

过渡接头

CONNECTER

1



7

4030000062

垫圈 JB1002-27-T2

WASHER JB1002-27-T2

1



8

2901000005

垫圈

WASHER

18



9

4120000750

金属软管

TUBE

1



10

4011000474

螺栓 GB16674-M10*16EpZn-8.8

BOLT GB16674-M10*16EpZn-8.8

2



11

2901000924

支承板

SHOE PLATE

1



12

4120000084

油水分离器组合阀 ST-50G

AIR DRYER ST-50G

1



13

2901000919

气管

TUBE

1



14

2922000053

储气罐

AIR RESERVOIR

1



15

4011000560

螺栓 GB16674-M12*25EpZn-8.8

BOLT GB16674-M12*25EpZn-8.8

4



16

4041000710

软管 LGB125-004300

TUBE LGB125-004300

2



17

4041000604

直接头 LGB120-01614

CONNECTER LGB120-01614

4



18

4041000767

O 形圈 LGB168-11124

O－RING LGB168-11124

4



19

2922000057

前桥油管

TUBE TO FRONT AXLE

1



20

4011000461

螺栓 GB16674-M8*16EpZn-8.8

BOLT GB16674-M8*16EpZn-8.8

4



21

2901000003

管夹

CLIP

4



22

4120000248

梭阀 SF-50G

SHUTTLE VALVE SF-50G

1



23

2922000753

中部油管

FORERUNNER TUBE

1



24

4041000998

软管 LGB149-004041

TUBE LGB149-004041

1



25

2922000773

气管

TUBE

1



26

2901000007

二通接头

CONNECTER

3



27

4030000055

螺塞 JB1000-M22*1.5-35

BOLT JB1000-M22*1.5-35

2



28

2901000006

垫圈

WASHER

16



29

2922000782

至前桥油管

TUBE TO FRONT AXLE

1



30

2922000790

压板

PIVOT PLATE

6



31

4011000488

螺栓 GB16674-M10*16EpZn-8.8

BOLT GB16674-M10*16EpZn-8.8

6



32

4041000923

软管 LGB126-004054

TUBE LGB126-004054

1



33

4041000924

软管 LGB125-004143

TUBE LGB125-004143

1



34

4011000307

螺栓 GB16674-M10*45EpZn-8.8

BOLT GB16674-M10*45EpZn-8.8

2



35

2922000783

三通接头

TEE OF THE OIL LINE

2



36

2922000789

垫块

PAD BLOCK

2



37

4011000455

螺栓 GB16674-M8*25EpZn-8.8

BOLT GB16674-M8*25EpZn-8.8

6



38

4120001795

气制动阀 LY60F

BRAKE VALVE LY60F

1



39

4130000521

制动灯开关 YK209K

BRAKE LAMP SWITCH YK209K

1



40

2922000769

接头

JOINT

1



41

2922000770

三通接头

TEE OF THE OIL LINE

1



42

2922000771

转换钢管

TUBE

1



43

2922000778

至加力泵气管

TUBE TO BOOSTER

1



44

2922000058

制动阀至储气罐气管

TUBE TO AIR RESERVOIR

1



45

4011000373

螺栓 JB999-M20*1.5*45EpZn-35  BOLT JB999-M20*1.5*45EpZn-35

2



46

4030000059

垫圈 JB1002-20-T2

WASHER JB1002-20-T2

4



47

2922000784

前加力泵支架

FRONT BOOSTER BRACKET

1



48

2922000807

前加力泵至隔板油管

TUBE TO FRONT BOOSTER

1



49

2922000068

储气罐至隔板气管

TUBE

1



50

2922000804

三通管

TEE OF THE OIL LINE

1



51

2901000004

螺栓

BOLT

5



52

4120001323

加力泵 JLB-50G3

BOOSTER JLB-50G3

2



53

4011000449

螺栓 GB16674-M16*35EpZn-8.8

BOLT GB16674-M16*35EpZn-8.8

6



54

2922000786

后加力泵支架

BACK BOOSTER BRACKET

1



55

2922000849

弯板

PLATE

1



56

4011000474

螺栓 GB16674-M10*25EpZn-8.8

BOLT GB16674-M10*25EpZn-8.8

12



57

2922000808

加力泵至隔板气管

TUBE TO BRAKE VALVE

1



H1

版权所有  不得翻印

 61

                                            山东临工



行车制动系统
SERVICE BRAKE SYSTEM





H1

版权所有  不得翻印

 62

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

58

2901001137

气管

TUBE

1



59

2922000809

后加力泵至隔板油管

TUBE TO BACK BOOSTER

1



60

2922000064

制动二通管组

TUBE OF BRAKE

1



61

4011000477

螺栓 GB16674-M12*35EpZn-8.8

BOLT GB16674-M12*35EpZn-8.8

2



62

2922000788

至后桥油管

TUBE TO REAR AXLE

1



63

4041000712

软管 LGB124-004059

TUBE LGB124-004059

1







H2

版权所有  不得翻印

         63

                                          山东临工

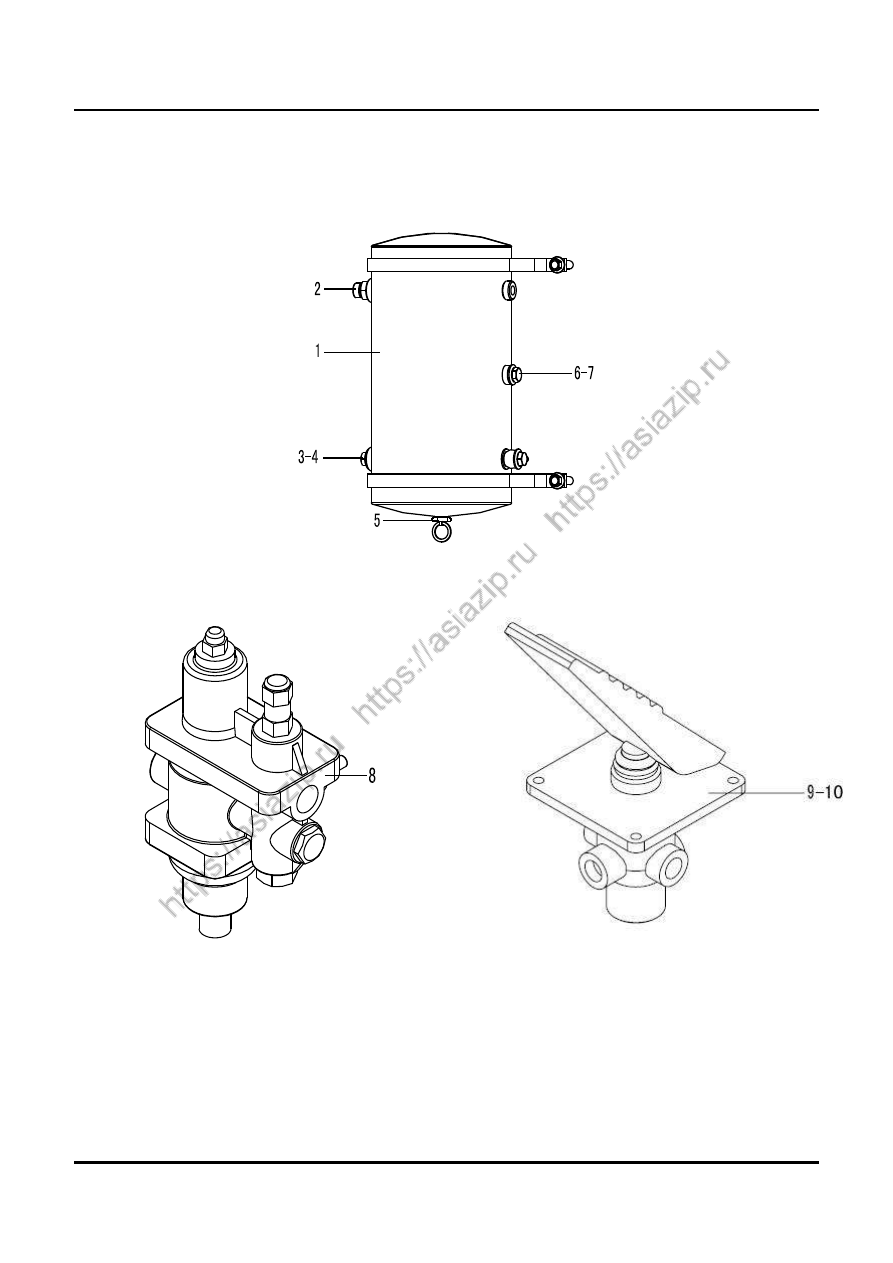

储气罐、制动阀、油水分离器
AIR RESERVOIR，BRAKE CONTROL VALVE，AIR DRYER








H2

版权所有  不得翻印

 64

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2922000054

罐体

AIR RESERVOIR

1



2

4120000065

安全阀

SAFETY VALVE

1



3

4120000742

轮胎充气阀

CHARGE VALVE FOR TIRE

1



4

2901000006

垫圈

WASHER

2



5

4120000066

791 手动放水阀

791-WATER DRAIN VALVE

1



6

4030000311

螺塞 JB1000-M10*1-35

PLUG JB1000-M10*1EpZn-35

1



7

2923000014

垫圈

WASHER

1



8

4120000084

油水分离器组合阀 ST-50G

COMBINED VALVE FOR WATER SEPARATOR

1



9

4120001795

气制动阀 LY60F

BRAKE VALVE LY60F

1



10

4130000521

制动灯开关 YK209K

BRAKE LAMP SWITCH YK209K

1



























H3

版权所有  不得翻印

         65

                                          山东临工

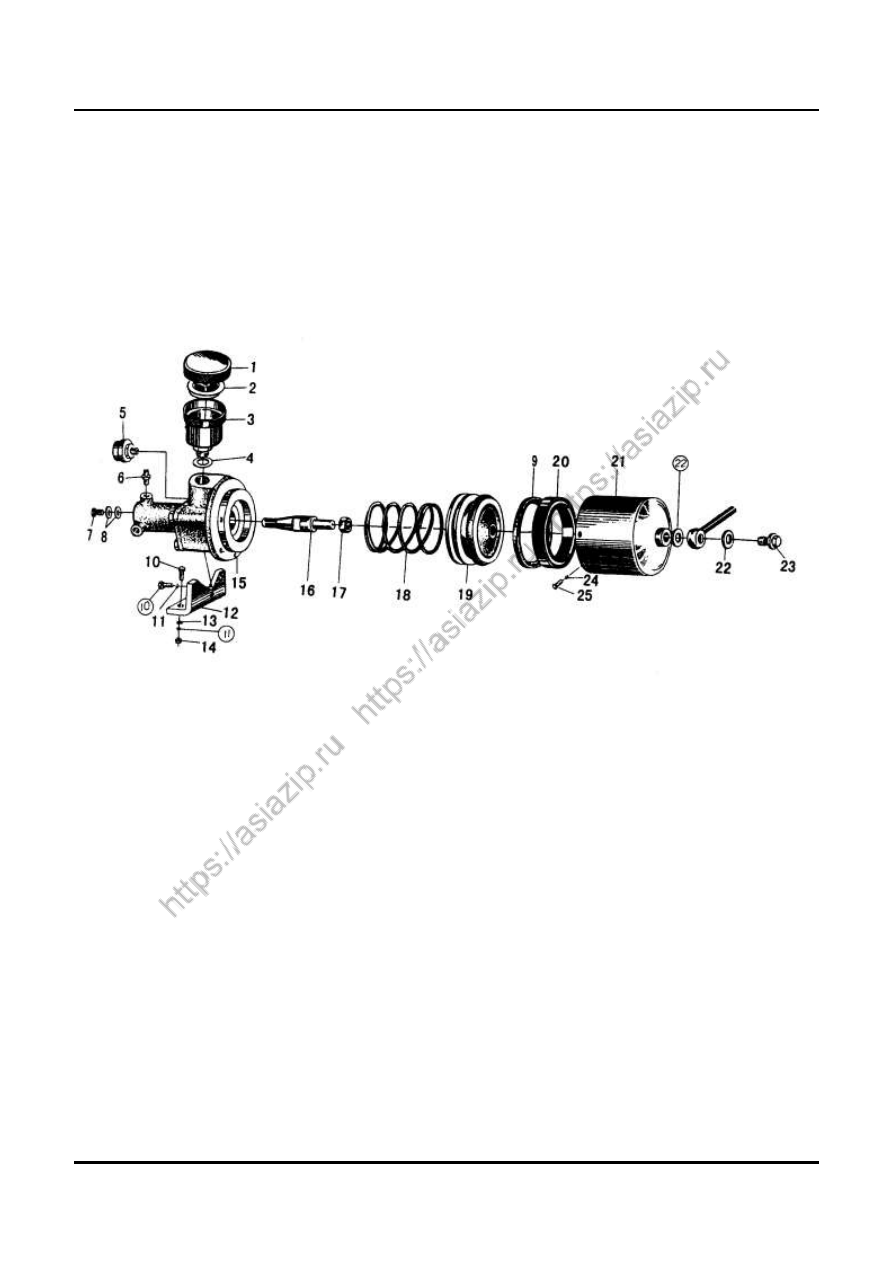

加力泵总成
BRAKE BOOSTER











H3

版权所有  不得翻印

 66

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1



油杯盖

OIL RESERVOIR COVER

2



2



过滤套

FILTER SLEEVE

2



3



油杯体

OIL RESERVOIR

2



4



O 形圈 40*3.1

O-RING 40*3.1

2



5



放气嘴

AIR BLEEDER

2



6



接头

CONNECTOR

2



7



管接头

FITTING

2



8



垫圈

WASHER

4



9



密封圈

SEALING WASHER

2



10



螺栓 M10*20-Ep·Zn

BOLT M10*20-Ep·Zn

8



11



垫圈 10

LOCK WASHER 10

8



12



支架

BRACKET

2



13



垫圈 10

WASHER 10

8



14



螺母 M10

NUT M10

4



15



制动总泵

BRAKE MAIN PUMP

2



16



推杆

PUSH ROD

2



17



螺母 M12*1.5

NUT M12*1.5

2



18



弹簧

SPRING

2



19



活塞

PISTON

2



20



YX 形密封圈

YX-RING SEAL

2



21



加力缸

BOOSTING TANK

2



22



垫圈

WASHER

4



23



螺栓

BOLT

2



24



垫圈 8

WASHER 8

12



25



螺栓 M8*16

BOLT M8*16

12



























H4

版权所有  不得翻印

        67

                                           山东临工

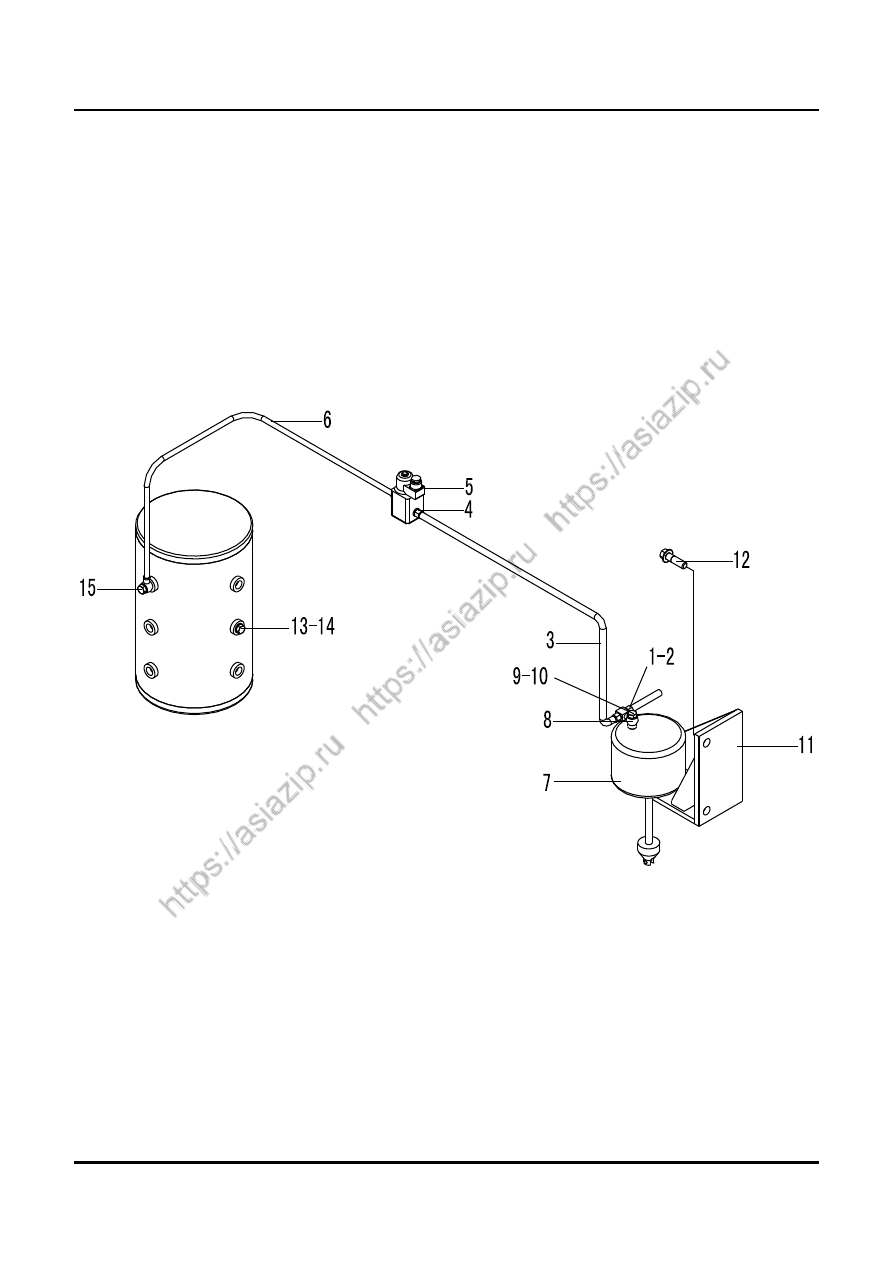

驻车制动系统
PARKING BRAKE SYSTEM










H4

版权所有  不得翻印

 68

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4130000055  气压信号灯开关

SWITCH

1



2

2901000005  垫圈

WASHER

1



3

2923000773  电磁阀出气管

PIPE

1



4

2923000012  接头体

CONNECTER

2



5

4120000759  制动电磁阀

BRAKE VALVE

1



6

2923000013  电磁阀进气管

PIPE

1



7

4120000506  驻车制动气室

AIR RESERVOIR

1



8

2923000015  三通块

THREE-WAY PIPE

1



9

4011000339  螺栓 JB999-M14*1.5*28-35

BOLT JB999-M14*1.5*28-35

1



10

2923000003  垫圈

WASHER

2



11

2923000752  支架

BRACKET

1



12

4011000168  螺栓 GB5783-M20*40EpZn-8.8

BOLT GB5783-M20*40EpZn-8.8

2



13

4120000760  压力开关

SWITCH

1



14

2923000014  垫圈

WASHER

3



15

4011000283  螺栓 JB999-M10*1*18-35

BOLT JB999-M10*1*18-35

1














I

车架



FRAME




























山 东 临 工 工 程 机 械 有 限 公 司

      SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



I1

版权所有  不得翻印

         69

                                          山东临工

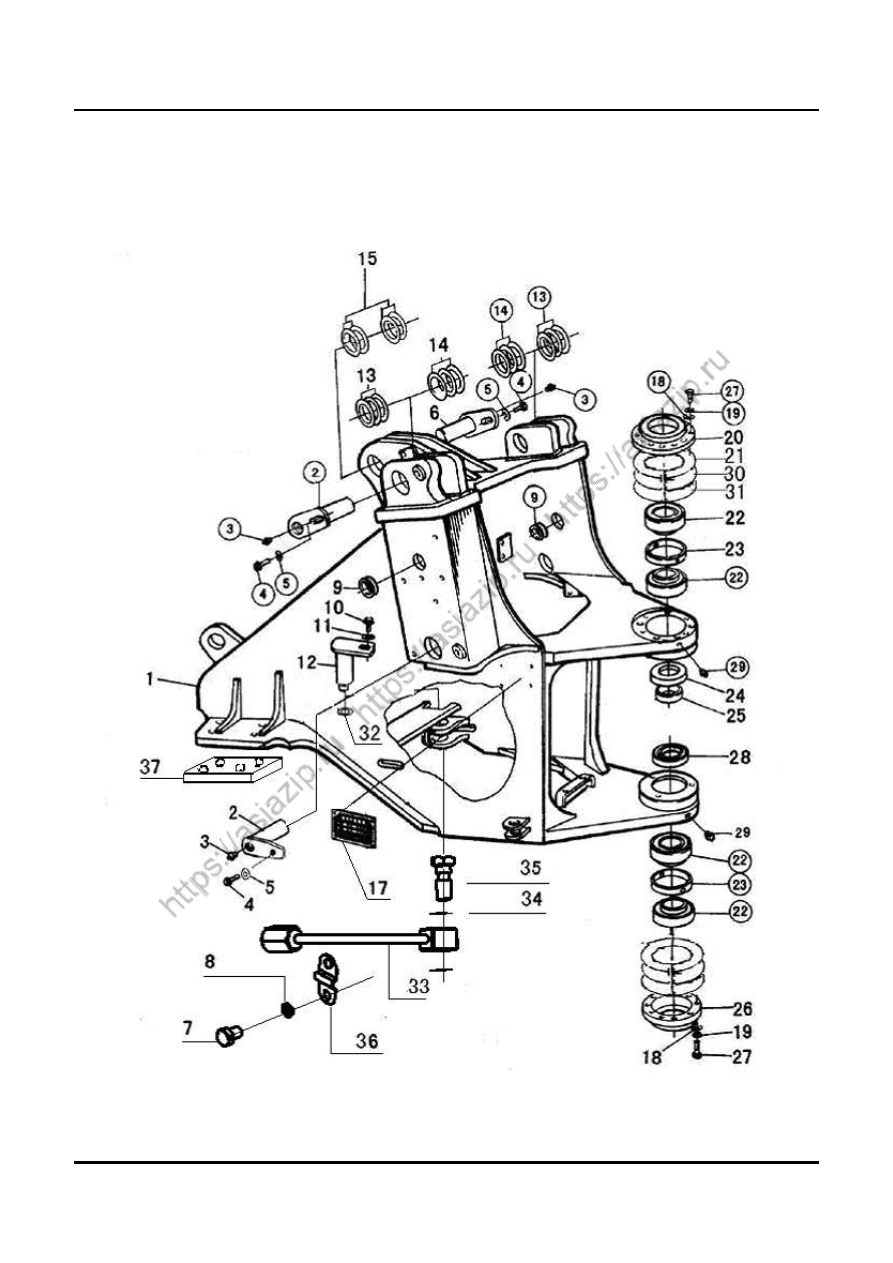

前车架总成
FRONT FRAME




I1

版权所有  不得翻印

         70

                                          山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2924000980

前车架

FRONT FRAME

1



2

4043000213

销轴 LGB301-95*165*350-40Cr

PIN LGB301-95*165*350-40Cr

4



3

4030000065

油杯 JB7940.1-M10*1

GREASE NIPPLE JB7940.1-M10*1

7



4

4011000094

螺栓 GB5783-M16*30EpZn-8.8

BOLT GB5783-M16*30EpZn-8.8

5



5

4040000002

垫圈 LGB001-16*50*6

WASHER LGB001-16*50*6

5



6

4043000214

销轴 LGB301-110*132*250G-40Cr

PIN LGB301-110*132*250G*40Cr

1



7

4014000024

螺钉 GB818-M6*10EpZn-4.8

SCREW GB818-M6*10EpZn-4.8

4



8

4015000035

垫圈 GB93-6-65Mn

WASHER GB93-6-65Mn

4



9

2925000135

走线胶套

RUBBER SLEERING

4



10

4011000197

螺栓 GB5783-M12*25EpZn-8.8

BOLT GB5783-M12*25EpZn-8.8

2



11

4040000001

垫圈 LGB001-12*45*6

WASHER LGB001-12*45*6

2



12

2925000812

焊接销轴

WELDING PIN

2



13

4043000040

垫片 LGB303-95*160*1

SPACER LGB303-95*160*1

8



14

4043000041

垫片 LGB303-95*160*2

SPACER LGB303-95*160*2

8



15

4043000043

垫片 LGB303-110*180*1

SPACER LGB303-110*180*1

4



16

4019000012

铆钉 GB827-3*5-BL2

RIVET GB827-3*5-BL2

4



17

2936000938

标牌 LGB402-A1/LG968

NAME PLATE

1



18

4015000016

垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

40



19

4015000168

垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

40



20

2925000009

盘

DISC

2



21

2925000008

垫片

SPACER

12



22

4021000058

轴承 GB297-33116

BEARING GB297-33116

4



23

2925000005

间隔套

BUSH

2



24

4043000057

防尘圈 LGB307-95

DUST RING LGB307-95

2



25

2925000004

套

BUSH

1



26

2925000015

盘

DISC

2



27

4011000061

螺栓 GB5782-M12*35EpZn-8.8

BOLT GB5782-M12*35EpZn-8.8

40



28

4043000256

密封圈 GB9877.1-B80*150*10

SEAL RING GB9877.1-B80*150*10

2



29

4030000101

油杯 JB7940.2-45

°

M10*1

GREASE NIPPLE JB7940.2-45

°

M10*1

2



30

2925000006

垫片

SPACER

16



31

2925000007

垫片

SPACER

4



32

4043000032

垫片 GB303-50*90*1

SPACER GB303-50*90*1

4



33

2925000787

前转向销润滑油管

OIL TUBE

2



34

2925000030

垫片

SPACER

4



35

2925000029

通油螺栓

OIL BOLT

2



36

2925000031

管夹

PIPE CLIP

2



37

2925000769

桥板贴板

PLATE

2



































I2

版权所有  不得翻印

         71

                                          山东临工

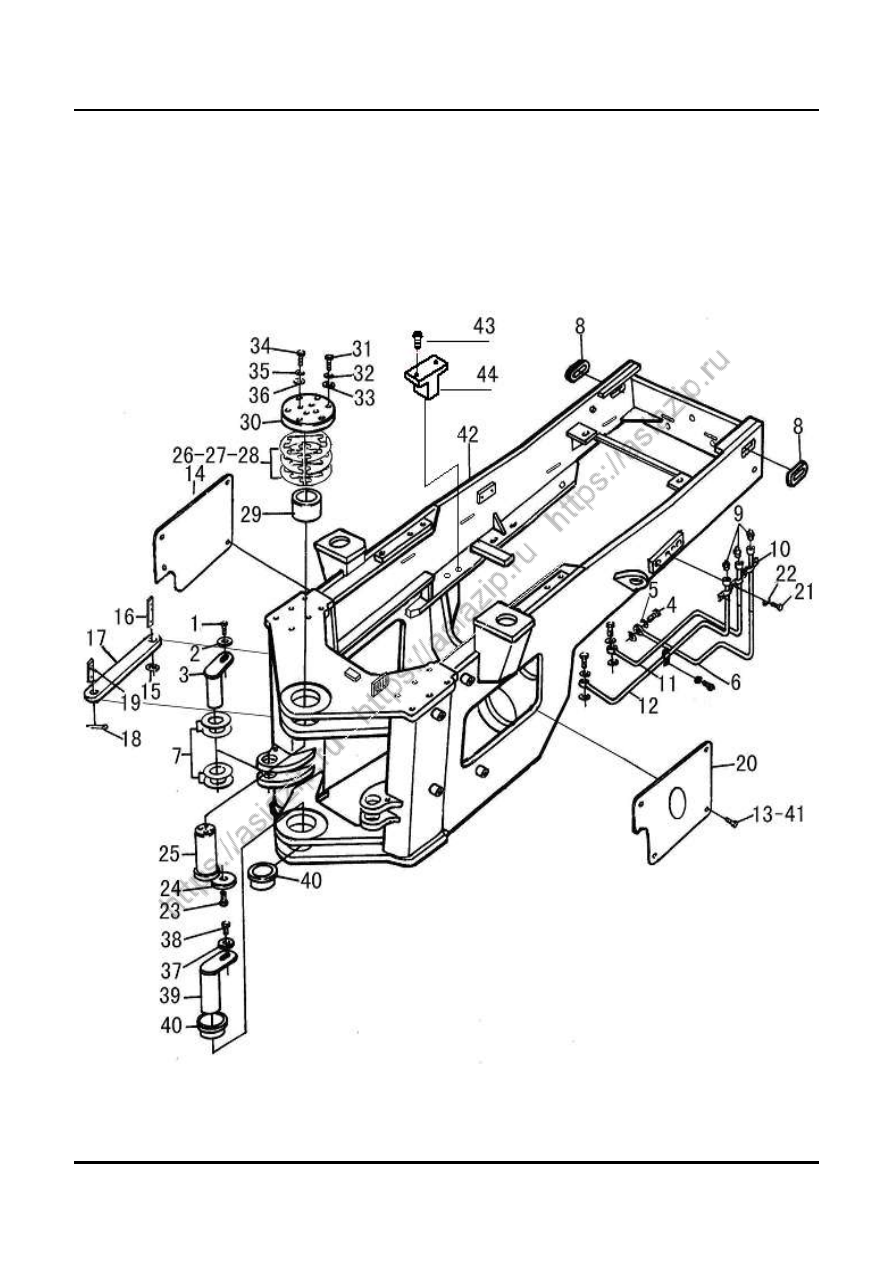

后车架总成
REAR FRAME







I2

版权所有  不得翻印





72

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4011000197  螺栓 GB5783-M12*25EpZn-8.8

BOLT GB5783-M12*25EpZn-8.8

2



2

4040000001  垫圈 LGB001-12*45*6

WASHER LGB001-12*45*6

2



3

4043000009  销轴 LGB301-50d9*78R*140G-40Cr

PIN LGB301-50d9*78R*140G-40Cr

2



4

2925000029  通油螺栓

OIL BOLT

3



5

2925000030  垫片

SPACER

6



6

2927000002  油管

OIL TUBE

1



7

4043000032  垫片 LGB303-50*90*1

SPACER LGB303-50*90*1

4



8

2927000003  走线胶套

RUBBER SLEEVE

2



9

4030000065  油杯 JB7940.1-M10*1

OIL TUBE JB7940.1-M10*1

5



10

2925000031  管夹

CLIP

4



11

2927000004  油管

OIL TUBE

1



12

2927000005  油管

OIL TUBE

1



13

4011000102  螺栓 GB5783-M8*16EpZn-8.8

BOLT GB5783-M8*16EpZn-8.8

8



14

2927000767  板

PLATE

1



15

2927000008  卡环

HOLDING RING

1



16

2927000009  锁定杆后销轴

REAR PIN OF MOUNT BAR

1



17

2927000011  锁定杆

MOUNT BAR

1



18

4016000043  开口销 GB91-8*80EpZn-Q235A

SPLIT PINGB91-8*80EpZn-Q235A

1



19

2927000012  锁定杆前销轴

FRONT PIN OF MOUNT BAR

1



20

2927000766  板

PLATE

1



21

4014000024  螺钉 GB818-M6*10EpZn-4.8

SCREW GB818-M6*10EpZn-4.8

6



22

4015000035  垫圈 GB93-6-65Mn

WASHER GB93-6-65Mn

6



23

4011000197  螺栓 GB5783-M12*25EpZn-8.8

BOLT GB5783-M12*25EpZn-8.8

3



24

2925000002  盘

DISC

1



25

2925000003  上铰接销

UP ARTICULATION PIN

1



26

2925000010  垫片

SPACER

4



27

2925000011  垫片

SPACER

4



28

2925000012  垫片

SPACER

4



29

2925000013  套

BUSH

1



30

2925000014  盘

DISC

1



31

4011000064  螺栓 GB5782-M12*50EpZn-8.8

BOLT GB5782-M12*50EpZn-8.8

6



32

4015000026  垫圈 GB93-12-65Mn

WASHER GB93-12-65Mn

6



33

4015000168  垫圈 GB97.1-12EpZn-300HV

WASHER GB97.1-12EpZn-300HV

6



34

4011000069  螺栓 GB5782-M16*90EpZn-8.8

BOLT GB5782-M16*90EpZn-8.8

4



35

4015000098  垫圈 GB93-16-65Mn

BOLT GB93-16-65Mn

4



36

4015000181  垫圈 GB97.1-16EpZn-300HV

WASHER  GB97.1-16EpZn-300HV

4



37

4040000002  垫圈 LGB001-16*50*6

WASHER LGB001-16*50*6

1



38

4011000093  螺栓 GB5783-M16*25EpZn-8.8

BOLT GB5783-M16*25EpZn-8.8

1



39

2925000016  下铰接销

DOWN ARTICULATION PIN

1



40

2925000017  套

BUSH

2



41

4015000256  垫圈 GB96.1-8EpZn-300HV

WASHER GB96.1-8EpZn-300HV

8



42

2926001193  后车架

REAR FRAME

1



43

4011000486  螺栓 GB16674-M20*1.5*50EpZn-8.8

WASHER GB16674-M20*1.5*50EpZn-8.8

4



44

2927000820  限位块

PLACE LIMIT

2





















I3

版权所有  不得翻印





73

                                           山东临工

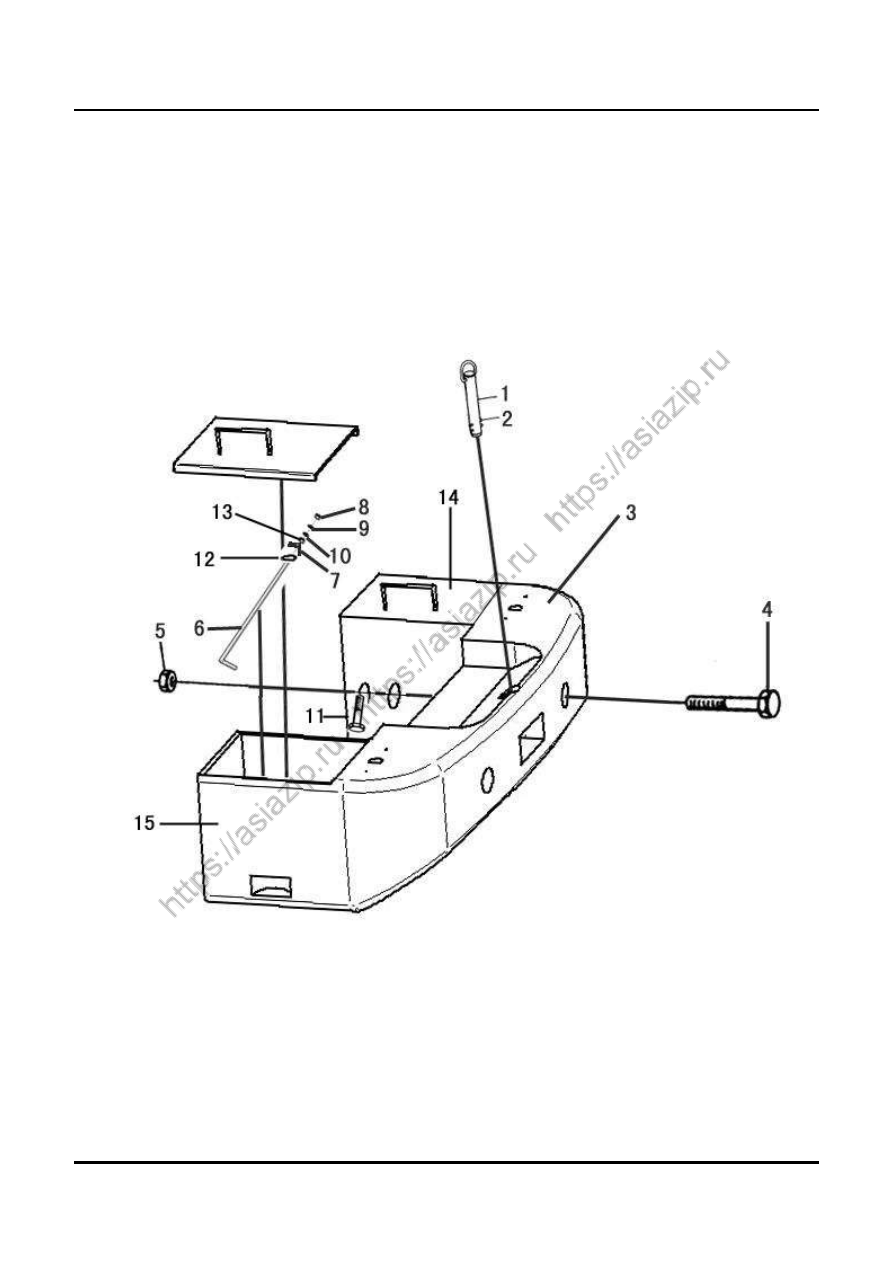

配重铁总成
COUNTER WEIGHT






I3

版权所有  不得翻印

 74

                                           山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2928000002

牵引销

TRACTIVE PIN

1



2

2928000003

卡环

HOLDING RING

1



3

2928000753

后平衡铁

COUNTER WEIGHT

1



4

4011000245

螺栓 GB5785-M30*2*245-8.8

BOLT GB5785-M30*2*245-8.8

4



5

4013000064

螺母 GB889.2-M30*2-8

NUT GB889.2-M30*2-8

4



6

2928000007

锁紧螺杆

BOLT OF MOUNT BAR

4



7

2928000008

锁紧角钢

MOUNT BAR

2



8

4013000033

螺母 GB6170-M8EpZn-8

NUT GB6170-M8EpZn-8

4



9

4015000036

垫圈 GB93-8-65Mn

WASHER GB93-8-65Mn

4



10

4015000072

垫圈 GB97.1-8EpZn-300HV

WASHER GB97.1-8EpZn-300HV

4



11

4011000146

螺栓 GB16674-M16*30EpZn-8.8

BOLT GB16674-M16*30EpZn-8.8

8



12

2928000005

侧胶垫

MAT OF PASTERN

4



13

2928000006

下胶垫

MAT OF PASTERN

4



14

2928000771

右平衡铁

RIGHT COUNTER WEIGHT

1



15

2928000770

左平衡铁

LEFT COUNTER WEIGHT

1















J

驾驶室



CAB GROUP


























山 东 临 工 工 程 机 械 有 限 公 司

  SHANDONG LINGONG CONSTRUCTION MACHINERY LTD.



J1

版权所有  不得翻印



       75



山东临工

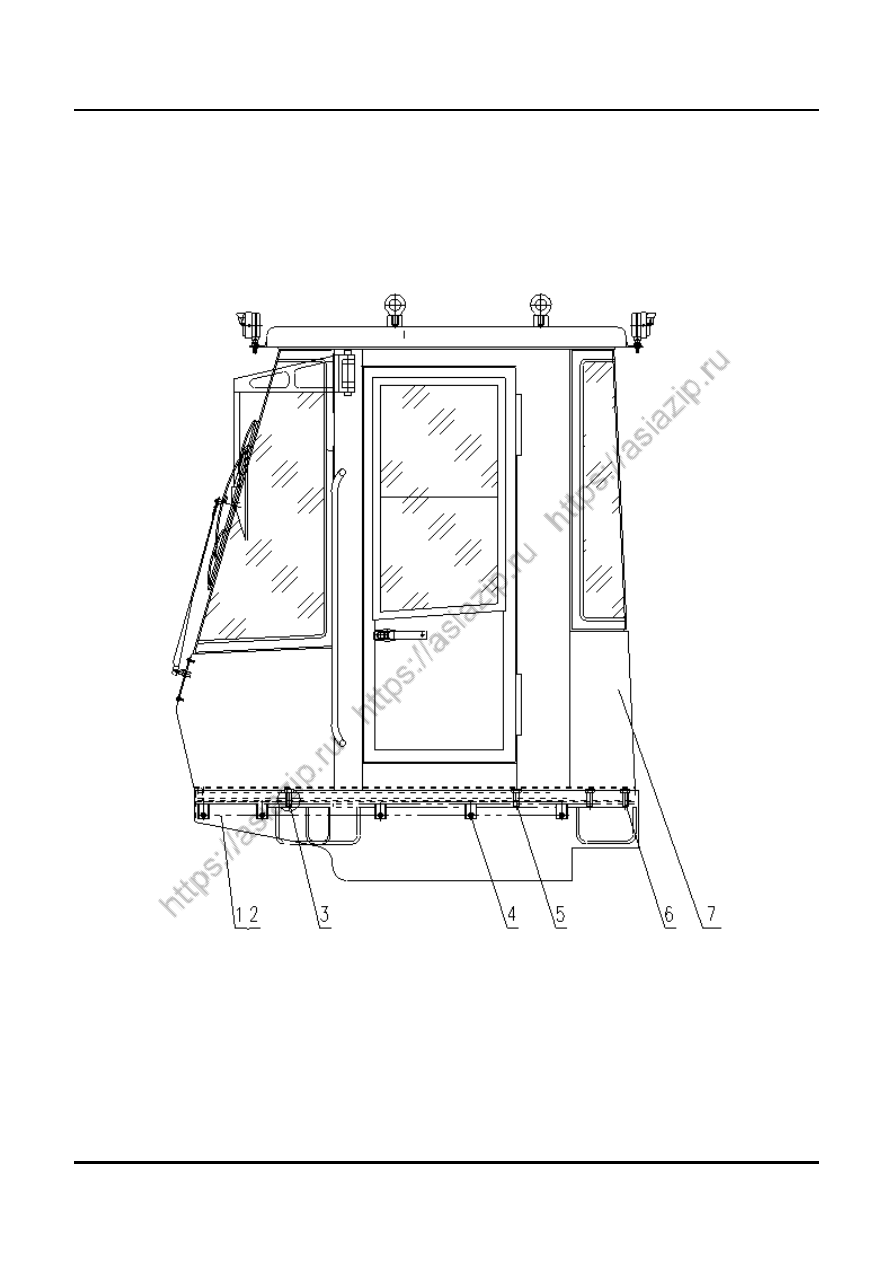

驾驶室总成
CAB GROUP








J1

版权所有  不得翻印

 76

                                            山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2929000808  右挡板

RIGHT BAFFLE

1



2

2929000809  左挡板

LEFT BAFFLE

1



3

4011000151  螺栓 GB16674-M16*80EpZn-8.8  BOLT GB16674-M16*80EpZn-8.8

2



4

4011000153  螺栓 GB16674-M6*16EpZn-8.8

BOLT GB16674-M6*16EpZn-8.8

10



5

4011000144  螺栓 GB16674-M12*80EpZn-8.8  BOLT GB16674-M12*80EpZn-8.8

4



6

4011000073  螺栓 GB5782-M20*80EpZn-8.8

BOLT GB5782-M20*80EpZn-8.8

6



7

4190000473  驾驶室 LG953E

CAB GROUP LG953E

1






























J2

版权所有  不得翻印

         77

                                         山东临工

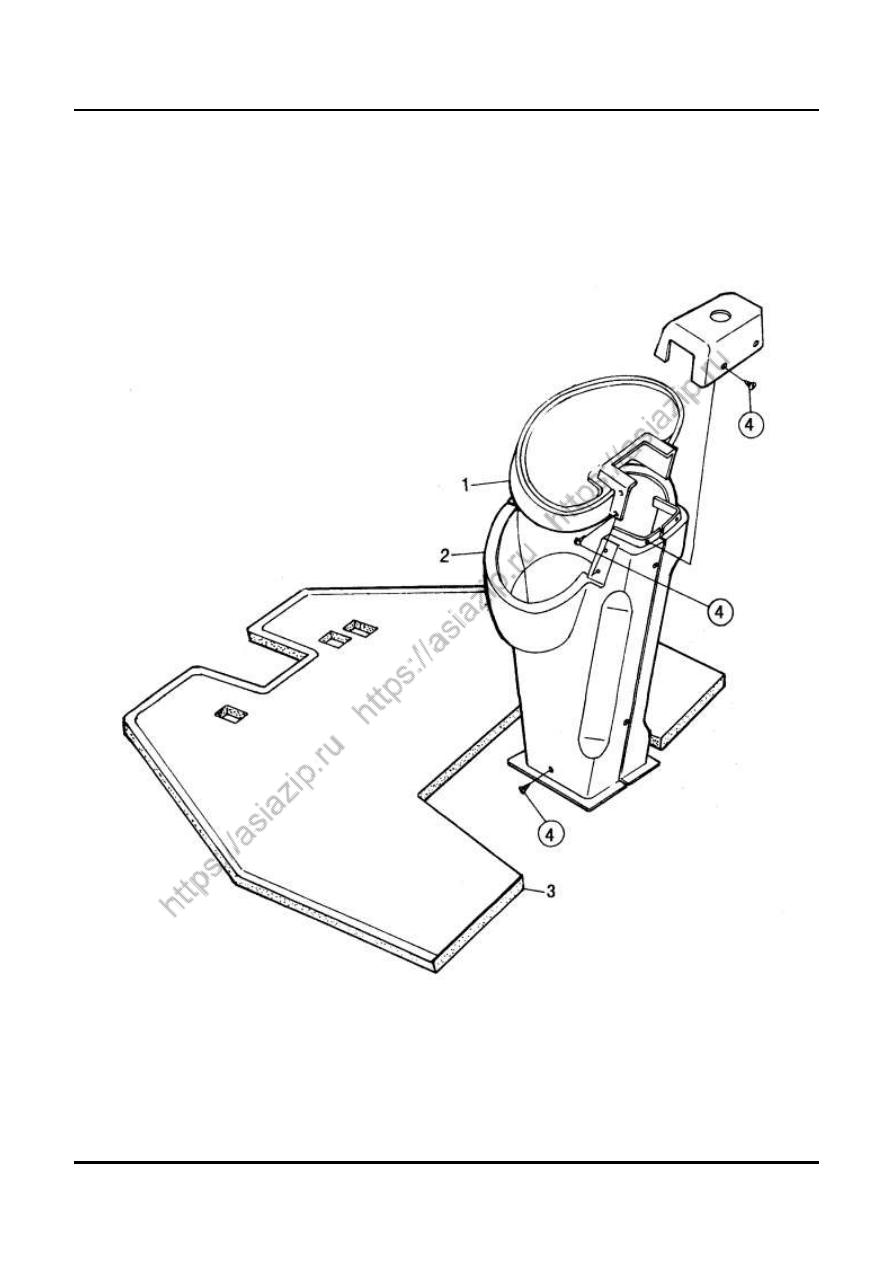

驾驶室内饰
CAB INTERIOR DECORATION






J2



版权所有  不得翻印

 78

                                            山东临工



序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

2937001227

仪表盘总成 Y958CK

PANEL Y958CK

1



2

4190000636

可调方向机罩

STEER WHEEL COVER

1



3

2931000923

地板垫皮

CAB RUBBER MATTRESS

1



4

4019000006

螺钉 GB845-ST4.2*19-C-H

BOLT GB845-ST4.2*19-C-H

24































J3

版权所有  不得翻印

      79

                                             山东临工

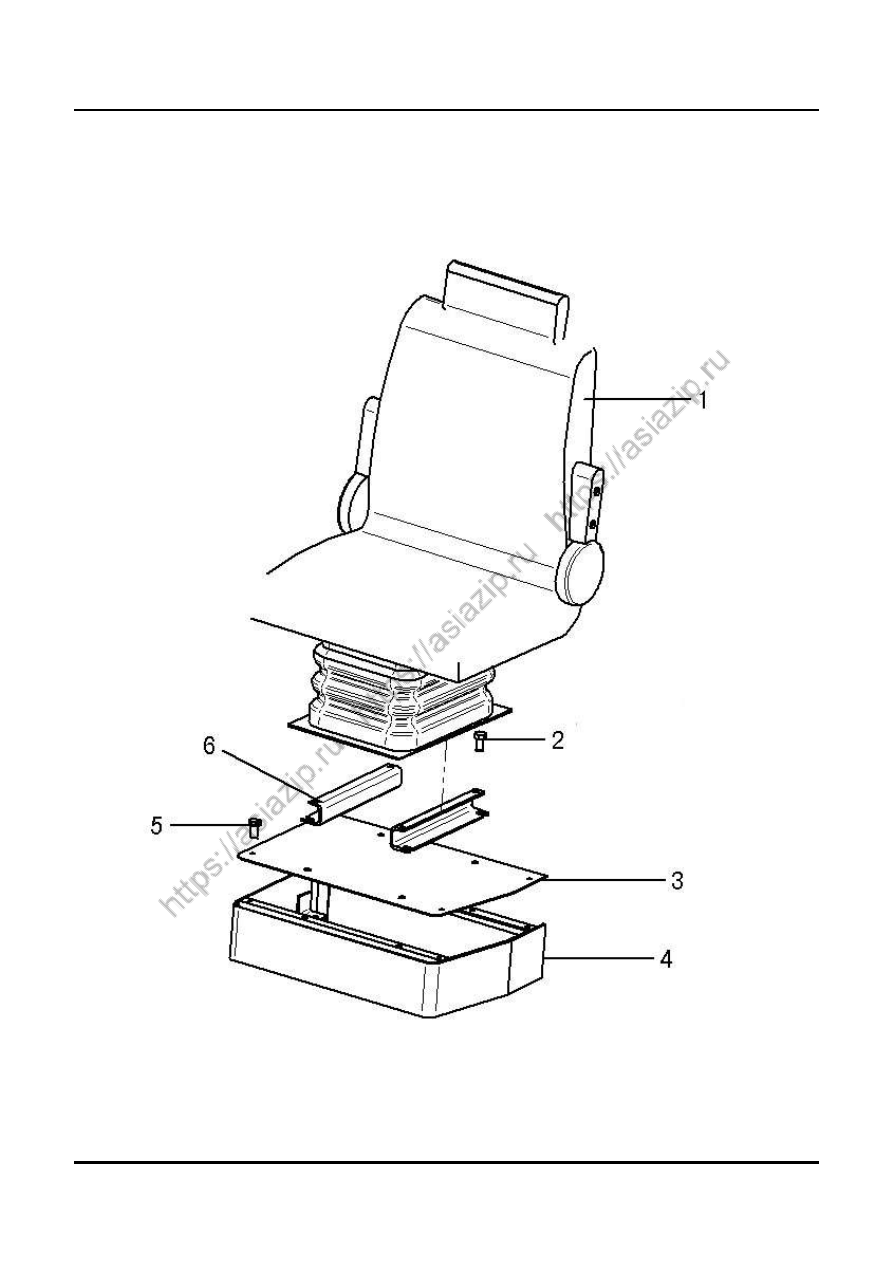

座椅支架总成
SEAT ASSEMBLY



J3

版权所有  不得翻印





80

                                         山东临工





序号

代号

名称



数量

备注

KEY

PART NO.

DESCRIPTION



QTY

REMARKS

1

4190000072

座椅 CS-B

DRIVER SEAT CS-B

1



2

4011000137

螺栓 GB16674-M12*20EpZn-8.8

BOLT GB16674-M12*20EpZn-8.8

8



3

2930000003

盖板

COVER

1



4

2930000005

支架

BRAKET

1



5

4011000458

螺栓 GB16674-M8*20Ep.Zn-8.8

BOLT GB16674-M8*20Ep.Zn-8.8

4



6

2930000004

槽钢

SUPPORT

2
