CHENGGONG CG935G. Каталог запчастей - часть 3



68

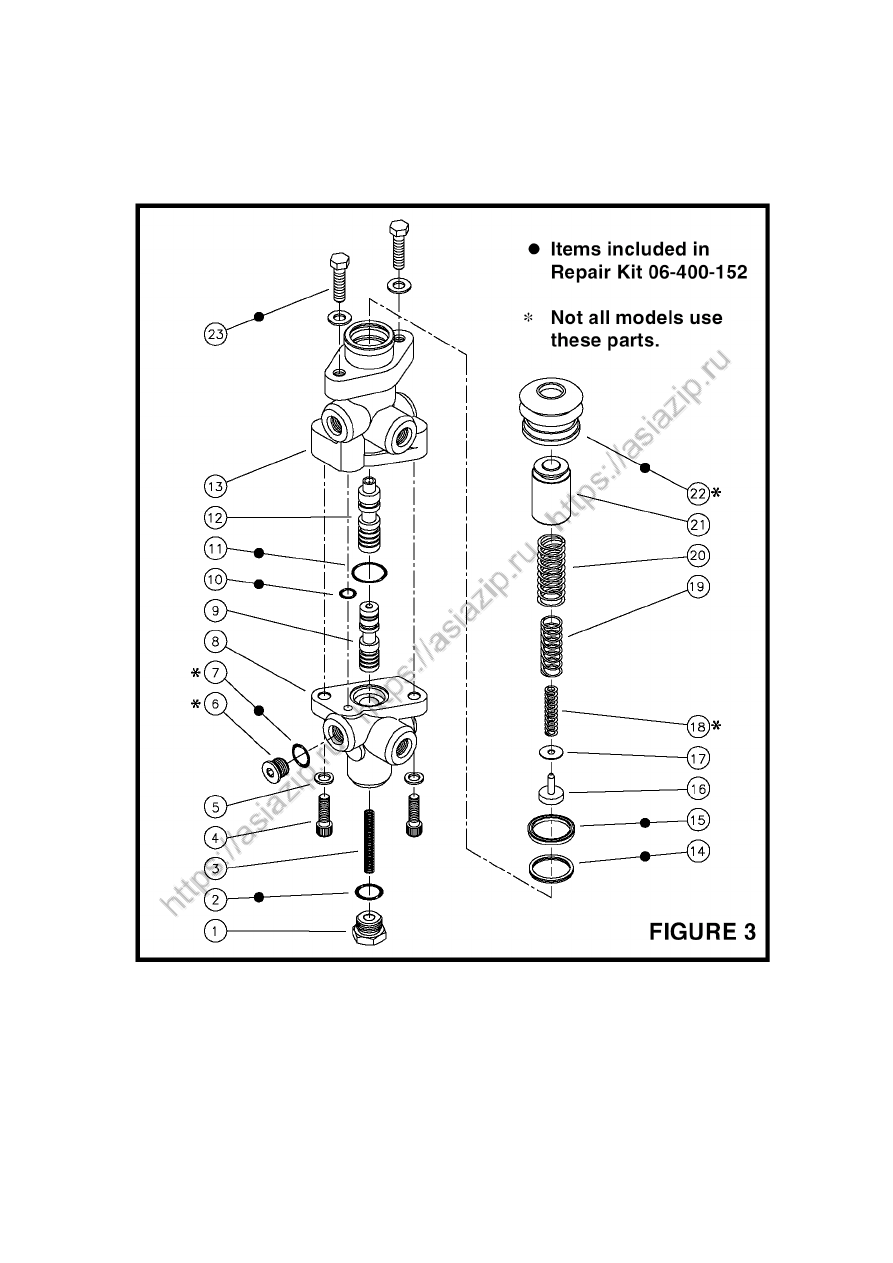

Z35C0901

脚制动阀总成

  Pedal Brake Valve Assembly

 Z35C0901

脚制动阀总成

  Pedal Brake Valve Assembly







序号

Item



代    号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

BC-18

三通接头

Connector

2



2

1CO-18-06

直接头

Connector

5



3

2C9-18

直角接头

Connector

2



4

1-906-24-30-010

测压接头

Connector

2



5

06-466-210

脚制动阀

Valve

1



6

2LC-16-18

直接头

Connector

2



7

GLNL-16-02-14CG

直接头

Connector



1



8

GL-16-10-14CG

直接头

Connector



1



9

Z30090200004

螺塞

Plug

1

10

32-580-022

行车制动灯开关

On-off

1



11

PMN150A10K

切断动力开关

On-off

1

































































69

06-466-210

脚制动阀

Valve



























































































70



71

06-466-210

脚制动阀

Valve



序号

Item



代   号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1



丝堵

Plug

1



2



O形圈

O-Ring

1



3



弹簧

Spring

1



4



螺栓

Bolt

2



5



垫圈

Washer

2



6



丝堵

Plug

1



7



O形圈

O-Ring



1



8



阀体

Valve Body

1



9



阀芯

Spool

1

10



O形圈

O-Ring

1



11



O形圈

O-Ring

1



12



阀芯

Spool

1

13



阀体

Valve Body



1

14



密封

Seal

1

15



CUP

CUP

1

16



弹簧挡圈

Ring

1

17



垫片

Washer

1

18



弹簧

Spring

1

19



弹簧

Spring

1

20



弹簧

Spring

1

21



活塞

Piston

1

22



安全罩

Cover

1

23



螺钉

Screw

2



























72












工作液压系统



Implement Hydraulic System























Z35G10T8

工作液压系统

  Implement Hydraulic System





73



74

Z35G10T8

工作液压系统

  Implement Hydraulic System





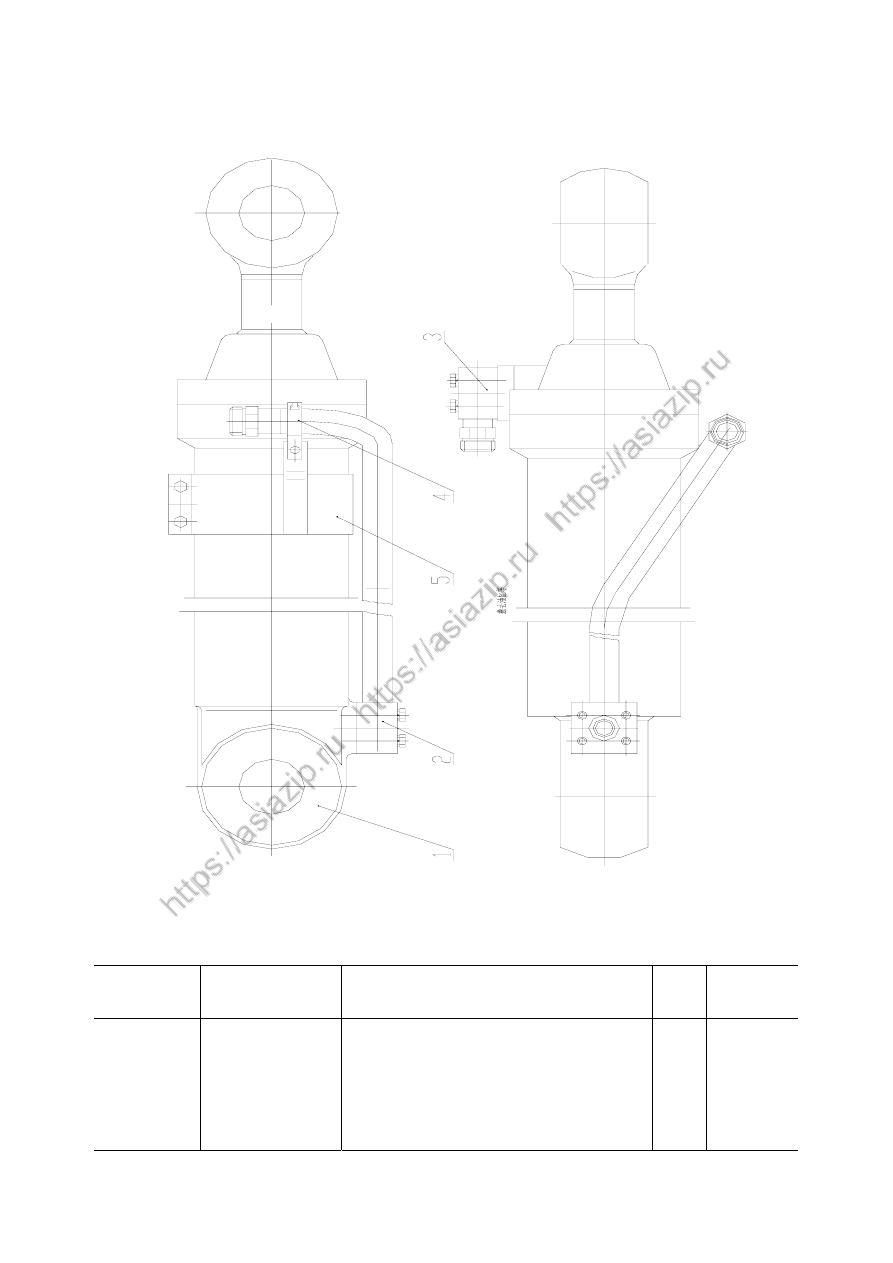

序号

代



号

名



称  数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

Z35G1001T8

工作油箱

 Hydraulic

Oil

Tank

1



2

Z35G1002T8

箱端吸油总成

Grip Pipe Assembly

1



3

87392-12-12/20542-36-12TXR9R12ITX

650V90

胶管

 Hose

1



4

2D9-36

接头

 Connector

1



5

FL-12(

配

4

颗

 3/8-16UNC-2B

螺栓

)

法兰接头

 Connector

1



6

FL-20

法兰

 Flange

1



7

87392-20-16/20512-42-16X4SP16TKX2

150DCW+RS

分段



胶管

 Hose

1



8

Z50F1016

油管管夹总成

Clip

2



9

Z35C1008

进油管夹总成

Clip

1



10

GB93-87

垫圈

12 Washer12

1



11

GBGB97.1-85

垫圈

12 Washer12

1



12

GB5783-86

螺栓

M12X70 Bolt

M12X70

1



13

GB6170-86

螺母

M12 Nut

M12

1



14

20411-45-20/20491-45-20TX1T20ITX25

40+RS

分段



胶管

 Hose

1



15

Z35G1004T8

管夹总成

 Clip

1



16

Z35C1009

先导管夹总成

Clamp

1



17

Z35C1002

多路阀总成

 Multi-way

valve

1



18

Z35C1011

左提升缸总成

Lift Cylinder

1



19

Z35C1010

右提升缸总成

Lift Cylinder

1



20

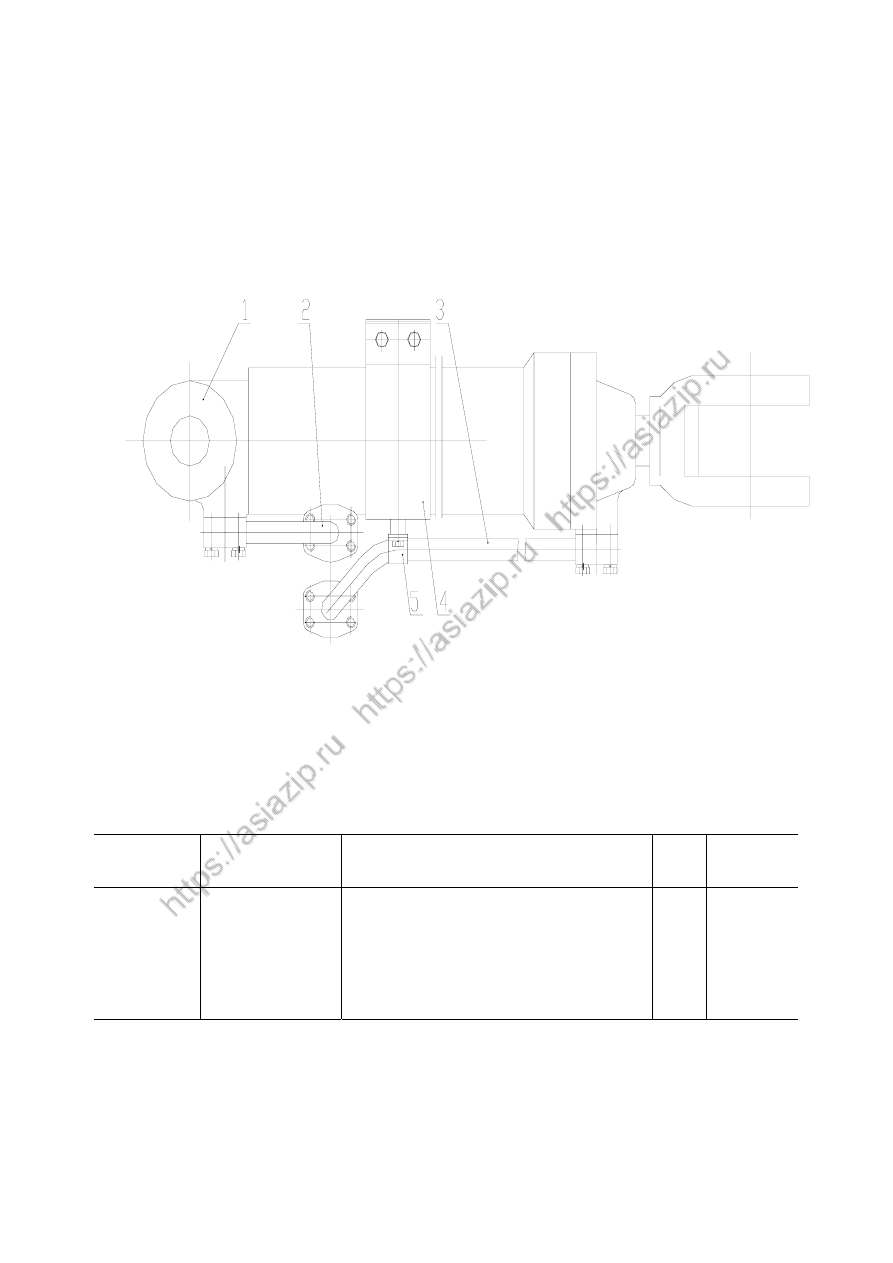

Z35C1012

翻斗缸总成

 Tilting

Cylinder

1



21

20512-36-12TX4SP12TKX1120

胶管

 Hose

1



22

20512-36-12T/20592-36-12TX4SP12TK

X1170

胶管

 Hose

1



23

20512-36-12T/87392-12-12(H130)XR9R

12ITX960+RS

胶管

 Hose

2



24

20512-36-12T/87392-12-12XR9R12ITX

855+RS

胶管

 Hose

2



25

Z35G1003T8

先导系统总成

Valve

1



26

JS-200L

扎带

8X200 Strip

2



27

1CH-22-33

接头

 Connector

1



28

20411-22-08X1T08X1200

胶管

 Hose

1



29

4C-22

堵头

 Plug

1



30

DIF-10H (M27X2)

单向阀

 Valve

1



27

1CH-22-33

接头

 Connector

1





75

Z35G10T8

工作液压系统

  Implement Hydraulic System





序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

28

20411-22-08X1T08X1200

胶管

 Hose

1



29

4C-22

堵头

 Plug

1



30

DIF-10H (M27X2)

单向阀

 Valve





31

ACHC-45-27-30OG

三通接头

 Connector





32

20441-30-12/20491-30-12X1T12ITX2100

胶管

 Hose

1



33

20441-30-12/20491-30-12X1T12ITX2160

胶管

 Hose

1



34

Z50E100000001

管夹

 Clip

2



35

GB5783-86

螺栓

M8X30 BoltM8x30

2



36

GB93-87

垫圈

8 Washer8

2



37

Z35C1014

散热器总成

 Oil

Radiator

1



38

GB5783-86

螺栓

M12X30 BoltM12x30

4



39

GB93-87

垫圈

12 Washer12

4



40

Z35C10000002

多路阀支板

 Support

Plate

1



41

GB5783-86

螺栓

M8X25 BoltM8x25

2



42

GB93-87

垫圈

8 Washer8

2



43

GB6170-86

螺母

M8 Nut

M8

2



44

ZL30B.10-2

管夹

 Clip

2



45

GQ-28

管夹

 Clip

1



46

PT-3

测压接头

 Connector

1



47

1CM-16-14WD

接头

 Connector

1



48

BC-16

三通接头

 Connector

1



49

7MC-14-16

接头

 Connector

1













































Z35G1001T8

工作油箱

  Hydraulic Oil Tank









76

Z35G1001T8

工作油箱

  Hydraulic Oil Tank







77



78

Z35G1001T8

工作油箱

  Hydraulic Oil Tank

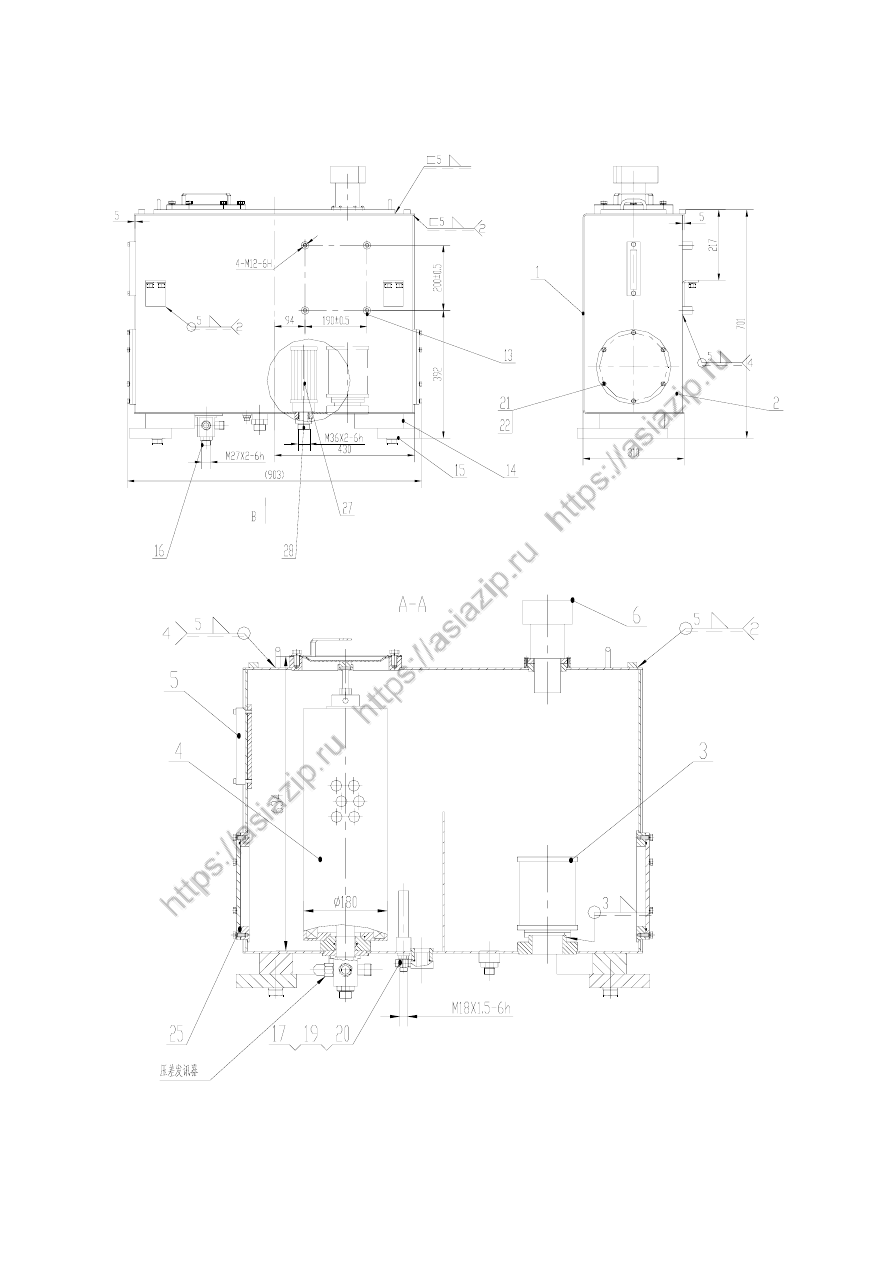

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

Z35G100101T4

上围板总成

 Plate

Assembly

1



2

Z35G100102T4

侧围板总成

 Plate

Assembly

1



3

SFM-679A

吸油滤油器

 Filter

1



4

XNL-550X10-634-C

回油滤油器

 Filter

1



5

YWZ-150A

油标尺

 Level

Gauge

1



6

SAF-50A-40/L135

空气滤清器

 Air

Cleaner

1



7

CY-II-0.35-M18X1.5

压差发讯器





1



8

PT-3

测压接头

 Connector

1



9

Z35C100100012

顶支板

1 Plate

2



10

Z35C100100013

顶支板

2 Plate

1



11

ZL40.10.1.1-16

吊环

 Flying

rings

2



12

Z35C100102

搭板

 Plate

2



13

Z30100100012

座子

 Seat

4



14

Z35C100100005

支座

 Seat

2



15

Z30100000002

油箱支座

 Seat

2



16

1H-27

接头体

 Connector

1



17

1CM-18-16WD

接头体

 Connector

1



18

1CM-18-33WD

接头体

 Connector

1



19

3C-18

接头

 Connector

2



20

XC-18

四通接头

 Connector

2



21

GB5783-86

螺栓

M8X20 BoltM8X20

12



22

GB93-87

垫圈

8 Washer8

12



23

GB5783-86

螺栓

M12X25 BoltM12X25

6



24

GB93-87

垫圈

12 Washer12

6



25

GB3452.1-92 O

形圈

180x3.55 O-Ring180X3.55

2



26

BC-30-26-30

三通接头

 Connector

1



27

WU-160X100-J

制动泵吸油滤

 Filter

1



28

1CH-36-33

接头

 Connector

1





















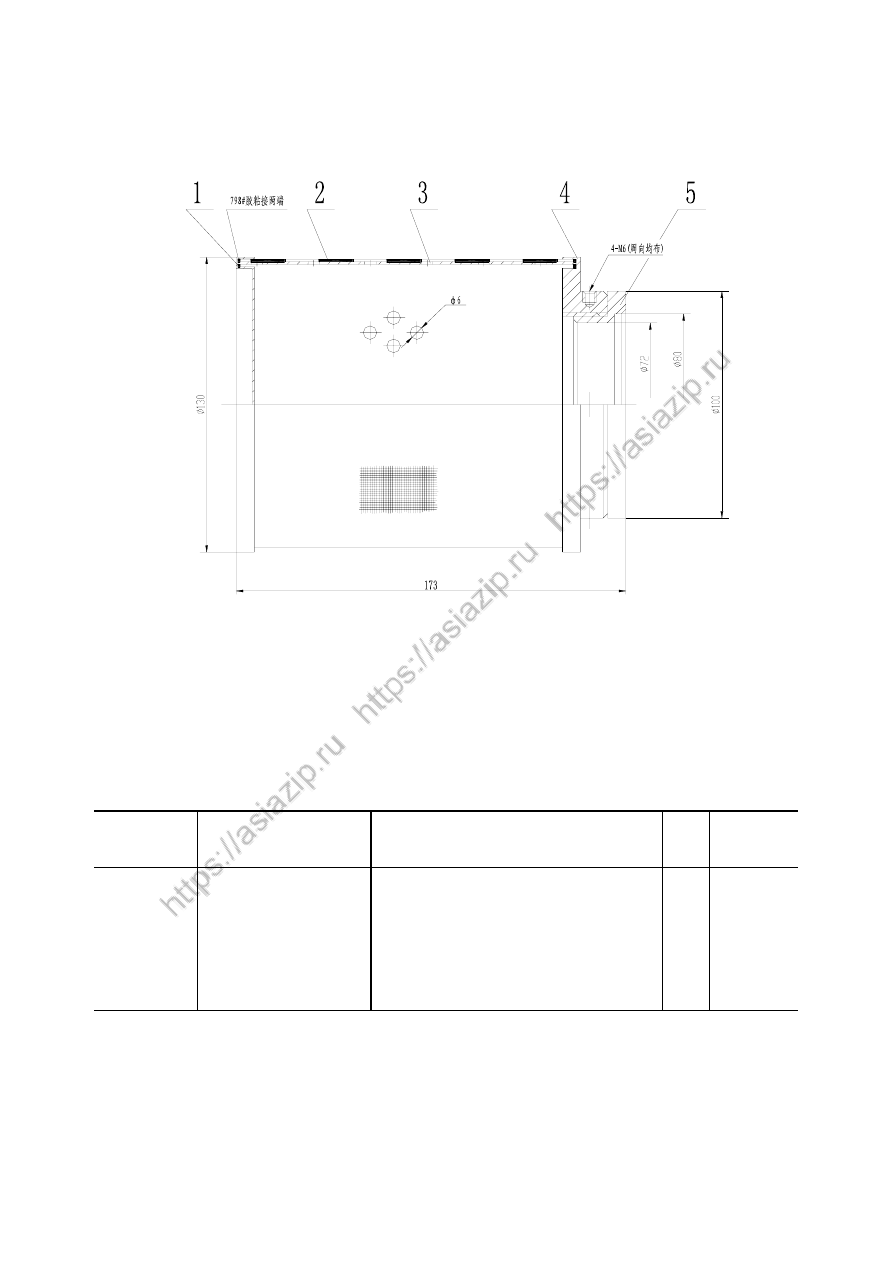

SFM-679A

滤油器

  Filter















SFM-679A

滤油器

  Filte

r



序号

Item



代     号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

-001

底  盖

Cover

1

2

-002W

滤  层

Filter Layer

1

3

-003

骨  架

Frame

1

4

-004

接  头

Connector

1

5

-005

联接头

Joint

1















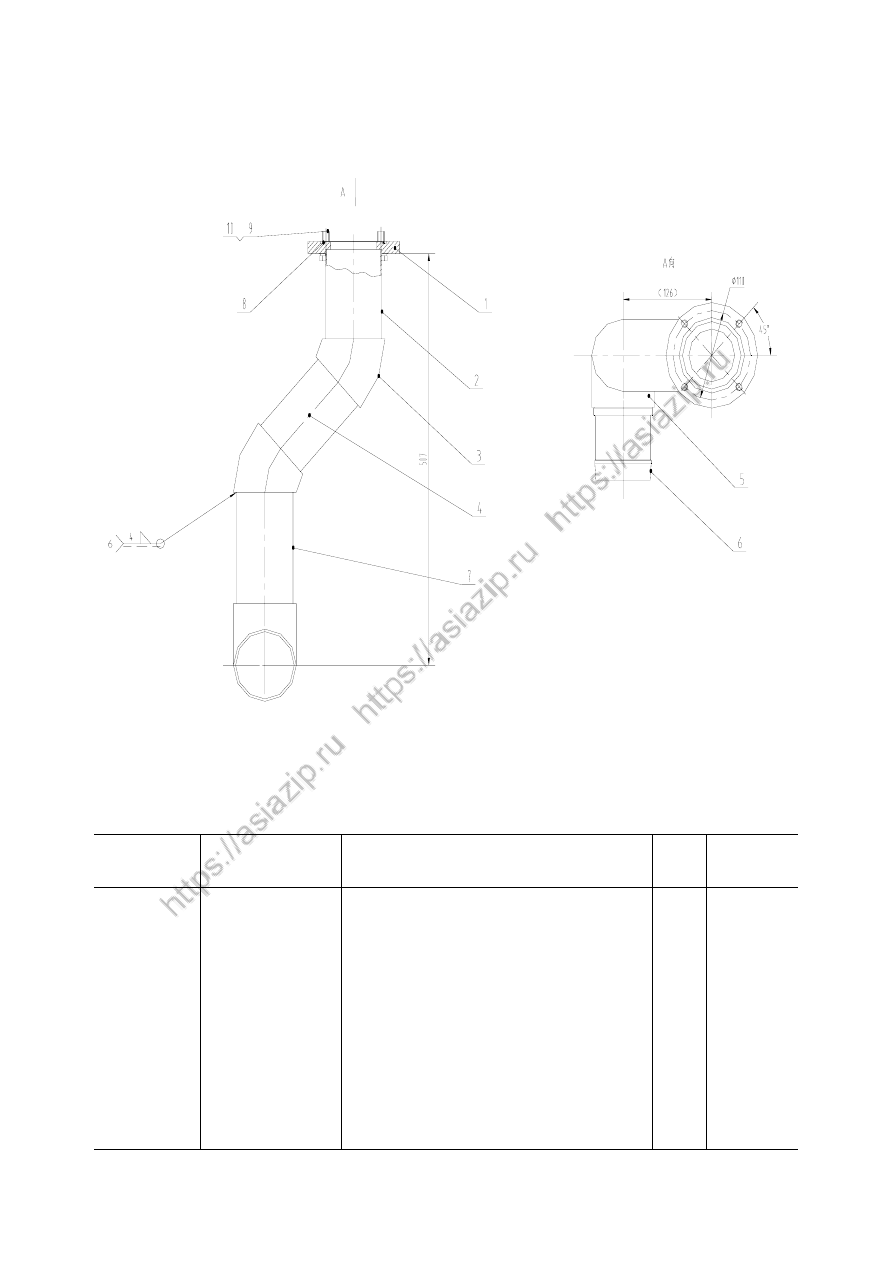

79

Z35G1002T8

箱端吸油总成

  Grip Pipe Assembly



Z35G1002T8

箱端吸油总成

  Grip Pipe Assembly





序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

Z35G100200001T8

吸油法兰

 Flange

1



2

Z35G100200002T8

钢管

1 Steel

Tube

1



3

φ

89X5/20

（

45

°）

 45

°

R76

短半径弯头

Elbow

2



4

Z35G100200003T8

钢管

2 Steel

Tube

1



5

φ

89X5/20

（

90

°）

 90

°

R76

短半径弯头

Elbow

1



6

Z35G080100006T8

软管接头

 Connector

1



7

Z35G100200004T8

钢管

3 Steel

Tube

1



8

GB3452.1-92 O

形圈

73X3.55 O-Ring73x3.55

1



9

GB5783-86

螺栓

M10X30 BoltM10X30

4



10

GB93-87

垫圈

10 Washer10

4





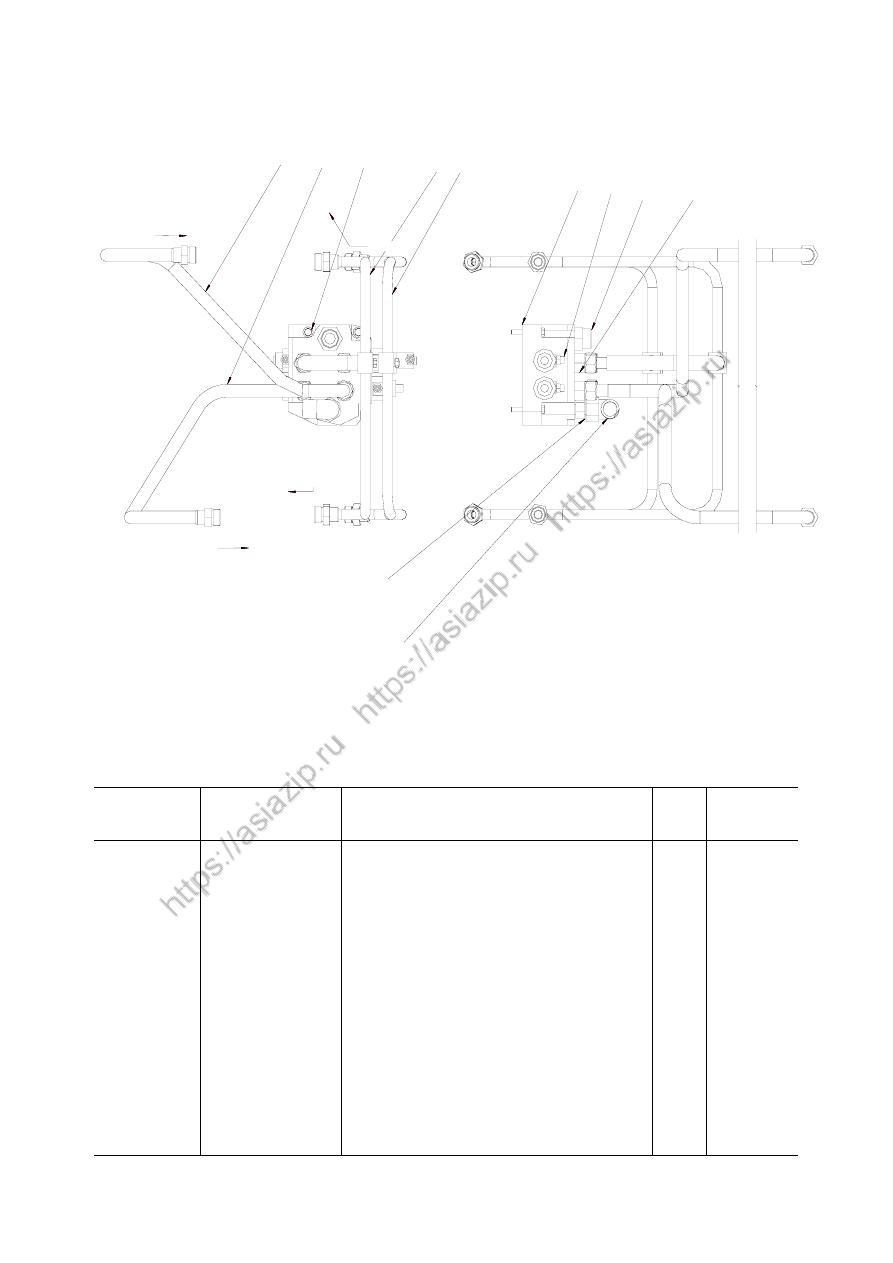

80

Z35C1002

 多路阀总成

Multi-Way Inverter Valve

11

翻斗缸大腔

提升缸大腔

翻斗缸小腔

提升缸小腔

1

2

4

3

5

9

8

7

6

12

10



Z35C1002

 多路阀总成

Multi-Way Inverter Valve



序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

Z35C100201

提升缸大腔硬管

Steel Tube Assembly

1



2

Z35C100202

提升缸小腔硬管

Steel Tube Assembly

1



3

Z35C100203

翻斗小腔硬管

Steel Tube Assembly

1



4

Z35C100204

翻斗大腔硬管

Steel Tube Assembly

1



5

M1-22

多路阀

Valve

1

REXROTH

6

2D9-42

接头

Connector

2



7

1DB-42-16WD

接头

Connector

1



8

1DB-36-16WD

接头

Connector

4



9

1CB-45-20WD

接头

Connector

1



10

GB5782-86

螺栓 M10X70

Bolt M10X70

3



11

GB93-87

垫圈 10

Washer 10

3



12

1CB-16-04WD

直通接头

Connector

5





81

Z35C1010

右提升缸总成

  Right Lift Cylinder Assembly







Z35C1010

右提升缸总成

  Right Lift Cylinder Assembly



序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

ZL35G120/70H.00



提升油缸

 Lift

Cylinder

1



2

Z30100901

右提升缸大腔硬管

 Steel

Tube

Assembly

1



3

Z30100902

右提升缸小腔硬管

 Steel

Tube

Assembly

1



4

GK125A

油缸卡套

 Bushing

1



5

GQ22

标准管卡

 Clip

1

















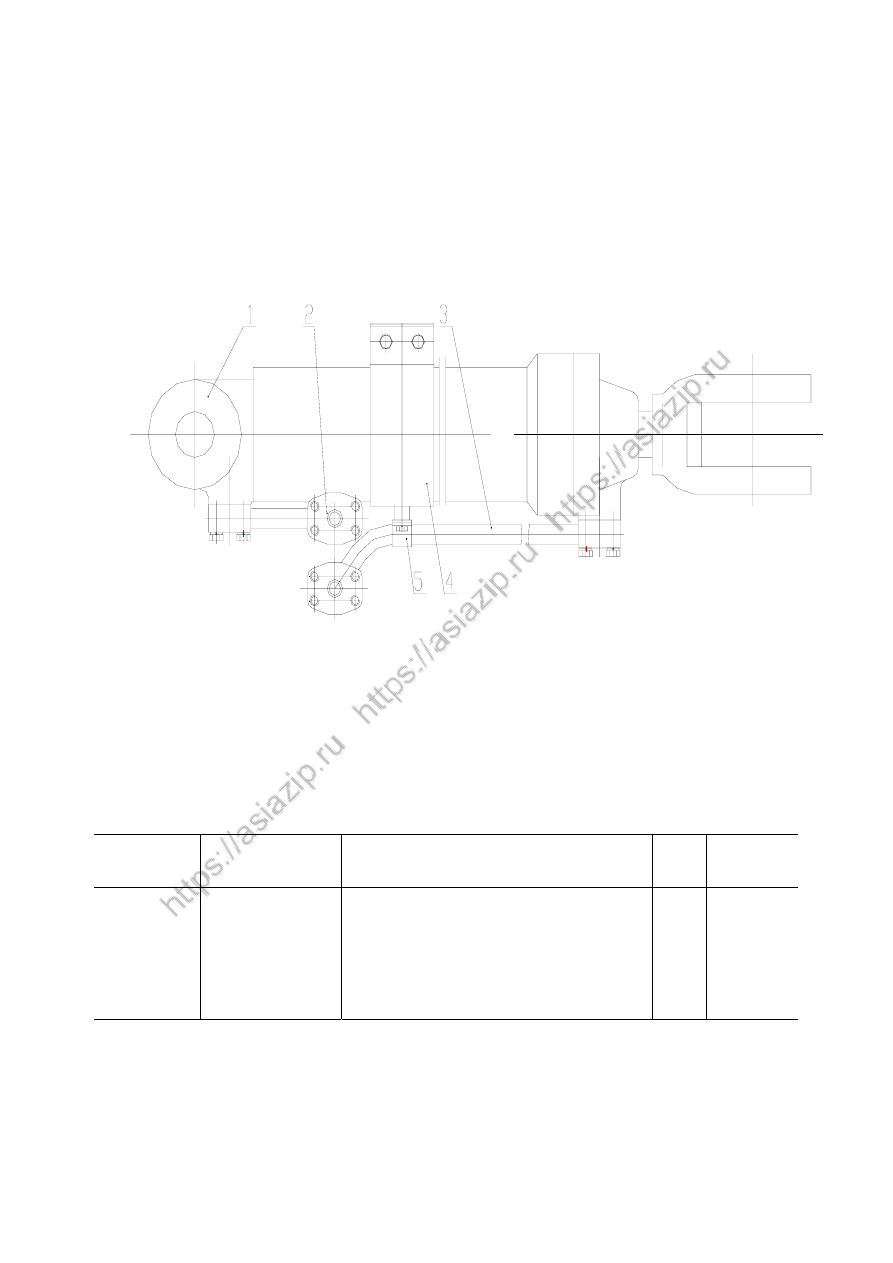

82

Z35C1011

左提升缸总成

  Left Lift Cylinder Assembly











Z35C1011

左提升缸总成

  Left Lift Cylinder Assembly



序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

ZL35G120/70H.00



提升油缸

 Lift

Cylinder

1



2

Z3010051

右提升缸大腔硬管

 Steel

Tube

Assembly

1



3

Z3010052

右提升缸小腔硬管

 Steel

Tube

Assembly

1



4

GK125A

油缸卡套

 Bushing

1



5

GQ22

标准管卡

 Clip

1

















83

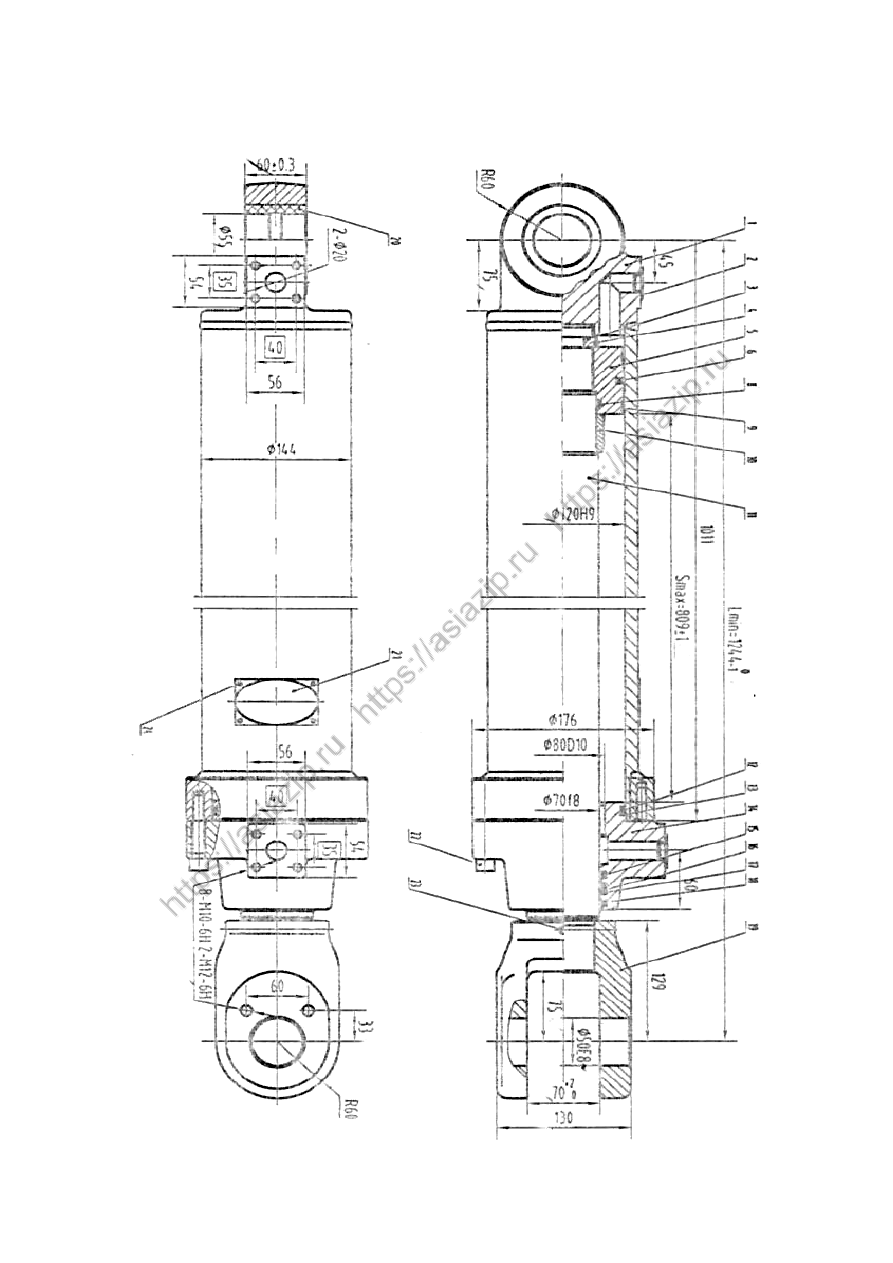

ZL35G120/70H.00 提升油缸

 Lift Cylinder





84



85

ZL35G120/70H.00 提升油缸

 Lift Cylinder

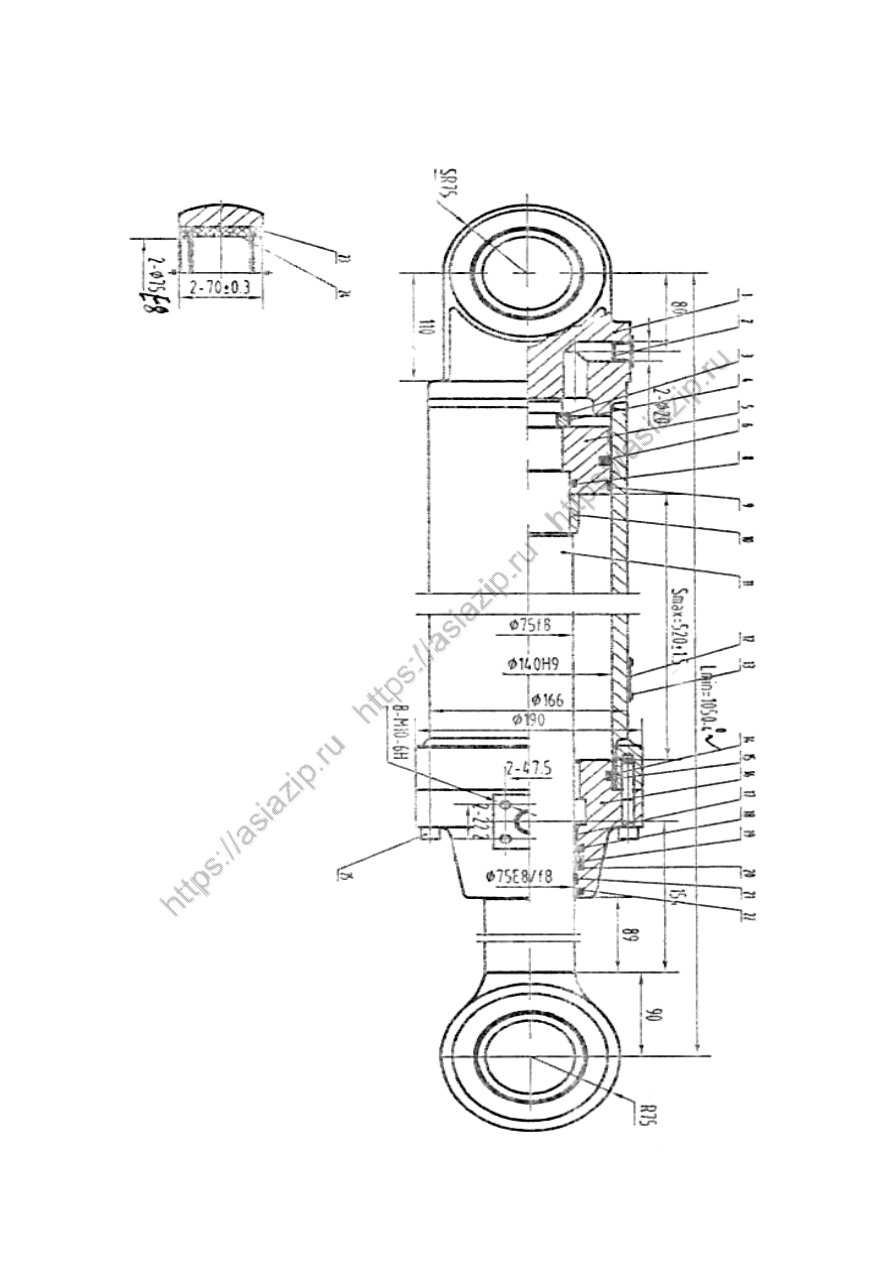

序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1



缸体

 Cylinder

1



2



防尘塞

20.5 Stuff

2



3



轴卡

 Clip

1



4

GB895.2-86

挡圈

65 Ring

1



5



活塞

 Piston

1



6



孔用组合密封

120X104.5X6.3 Seal

1















8

GB1235-76 O

形密封圈φ

70X3.1 O-Ring

1



9



支承环φ

120X9.5X2.5 Ring

2



10



缓冲套

 Cover

1



11



活塞杆

 Piston

Role

1



12

GB1235-76 O

形密封圈

125X5.7 O-Ring

1



13



挡圈φ

125X

φ

111X2 Ring

1



14

GB1235-76

缸盖

 Cover

1



15



轴用组合密封

70X5.1X6.3 Seal

1



16



拉杆封φ

70X85X9 Seal

1



17



挡圈



φ

70X

φ

84.7X3 Ring

1



18

 CK

防尘圈

 Ring

1



19



叉形杆头

 Pole

1



20



轴套

 Cover

1



21



铭牌

 Nameplate

1



22

GB70-85

螺钉

M12X65 Screw

M12X65

8



23

GB879-86

销φ

8x100 Pin

φ

8x100

1



24

GB109-86

铆钉

2X4 Rivet

2X4

4















Z35C1012

翻斗缸总成

  Tilting Cylinder Assembly



Z35C1012

翻斗缸总成

  Tilting Cylinder Assembly



序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

ZL35G140/75H.00



翻斗油缸

 Tilting

Cylinder

1



2

Z35C101201

翻斗缸大腔硬管

 Steel

Tube

Assembly

1



3

Z35C101202

翻斗缸小腔接头

 Connector

1



4

GQ22

标准管卡

 Clip

1



5

GK140

油缸卡套

 Bushing

1





86

ZL35G140/75H.00



翻斗油缸

  Tilting Cylinder





87



88

ZL35G140/75H.00



翻斗油缸

  Tilting Cylinder



序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1



缸体

 Cylinder

1



2



防尘塞

20.5 Stuff

2



3



轴卡

 Clip

1



4

GB895.2-86

挡圈

 70

Ring

1



5



活塞

 Piston

1



6



孔用组合密封

 Seal

1



7











8

GB1235-76 O

形密封圈

75X3.1 O-Ring

1



9



支承环φ

140X9.5X2.5 Ring

2



10



缓冲套

 Cover

1



11



活塞杆

 Piston

Role

1



12



铭牌

 Nameplate

1



13

GB109-86

铆钉

2X4 Rivet

2X4

4



14

GB1235-76 O

形密封圈

140X5.7 O-Ring

1



15



挡圈φ

140X

φ

131X2 Ring

1



16



缸盖

 Cover

1



17



支承环φ

8 0X9.5X2.5

Ring

1



18



轴用组合密封

 Seal

1



19



拉杆封φ

75X90X9 Seal

1



20



挡圈φ

75X

φ

89.7X3 Ring

1



21



支承环φ

8 0X9.5X2.5

Ring

1



22

 CK

防尘圈

 Ring

1



23



骨架防尘圈

 Ring

4



24



轴套

 Cover

1



25

GB70-85

螺钉

M12X65 Screw

M12X65

10















Z35G1003T8

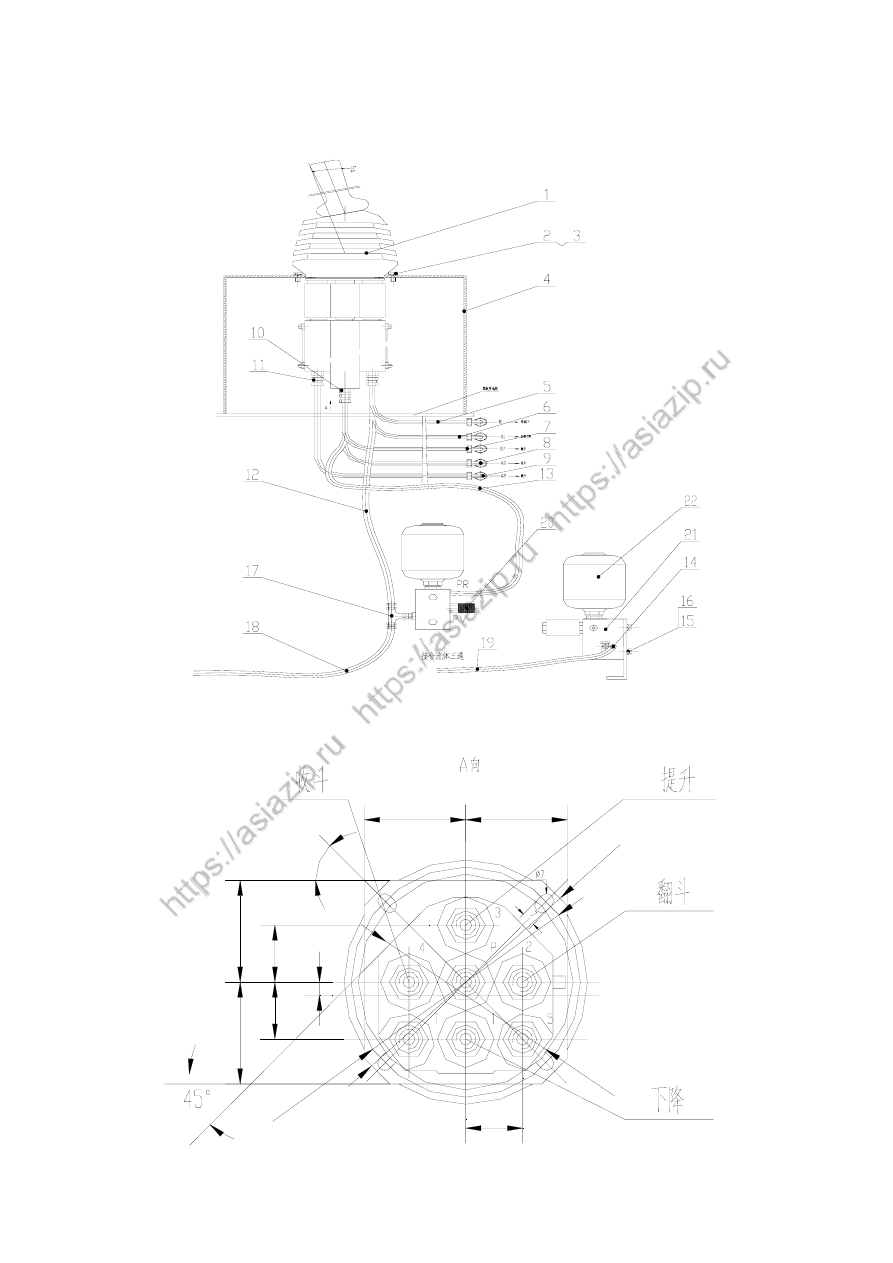

先导液压系统

    Valve





89



90

Z35G1003T8

先导液压系统

    Valve



序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1

5THF6

先导阀

 Valve

1



2

GB5783-86

螺栓

M6X20 BoltM6X20

4



3

GB93-87

垫圈

20 Washer20

4



4

Z35G100301T8

安装盒总成

 Case

Assembly

1

若驾驶室用玻
钢操纵盒则不

用此部件

5

20411-16-04/20441-16-04X1T0

4X3010

胶管

 Hose

1



6

20411-16-04/20491-16-04X1T0

4X2800

胶管

 Hose

1



7

20411-16-04/20491-16-04X1T0

4X2560

胶管

 Hose

1



8

20411-16-04/20491-16-04X1T0

4X2880

胶管

 Hose

1



9

20411-16-04/20491-16-04X1T0

4X2580

胶管

 Hose

1



10

1CB-16-04(L90)WD

接头

 Connector

2



11

1CB-16-04WD

接头

 Connector

5



12

20411-16-04/20491-16-04X1T0

4ITX1100

胶管

 Hose

1



13

20411-16-04/20411-16-04X1T0

4ITX1070

胶管

 Hose

1



14

1CM-16-14WD

接头（

PR

口、

P1

口、

T

口、

P2

口）



Connector

4



15

GB5783-86

螺栓

M8X20 BoltM8X20

2



16

GB93-87

垫圈

8 Washer8

2



17

BC-16

三通接头

 Connector

1



18

20411-16-05/20491-18-05X1T0

5ITX1050

胶管

 Hose

1



19

20441-16-04/20411-16-04X2T0

4ITX1000

胶管

 Hose

1



20

PT-3

测压接头

 Connector

1



21

DKF1-00

先导供油阀

 Valve

1



22

SBO210-0.32E1/112A-210AK6

0

蓄能器

 Accumulator

1







DKF1-00

先导供油阀

 Valve

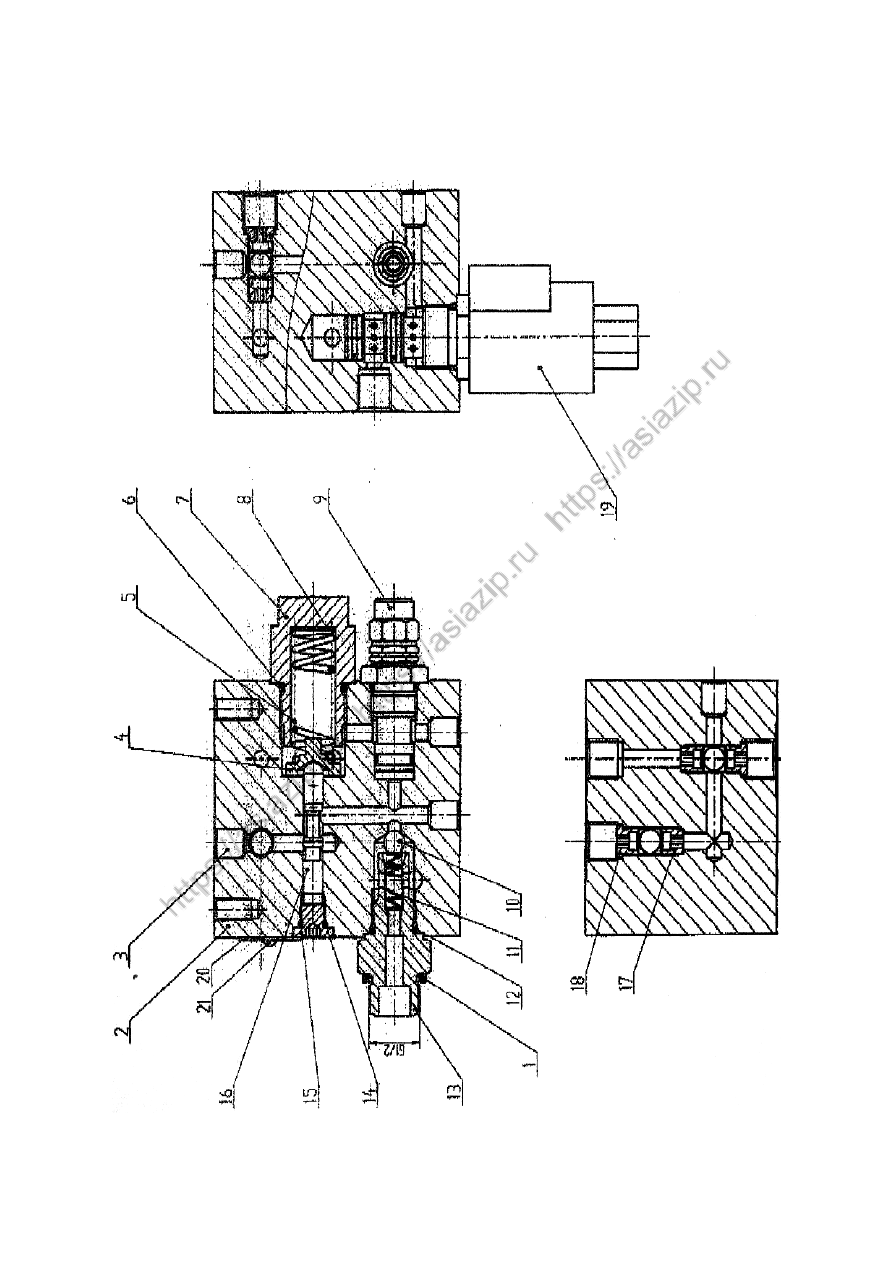

91



92

DKF1-00

先导供油阀

 Valve





序号

代



号

名



称

数量

备注

Item

Part No.

Parts Name

Q‘ty

Remark

1



紫铜垫圈

 Washer

1



2



阀体

 Valve

1



3



球通式接头（

10

）

 Connector

7



4



弹簧座

 Spring

Seat

1



5



弹簧

 Spring

1



6

GB3452.1-82 O

形圈

22.4X2.65 O-Ring22.4X2.65

1



7



阀座

 Valve

Seal

1



8



垫圈

 Washer

1



9



安全阀

 Valve

1



10



钢球（

8.5

）

 Steel

Sphere

3



11



回位弹簧

 Spring

1



12

GB3452.1-82 O

形圈

15X2.65 O-Ring15X2.65

1



13



蓄能器接头

 Connector



1



14

GB3452.1-82 O

形圈

8X1.8 O-Ring8X1.8

1



15



堵头

 Plug

1



16



阀芯

 Spool



1



17



梭阀座

1 Seat1

2



18



梭阀座

 Seat

2



19



电磁换向阀

 Valve

2



20



标牌

 Nameplate

1



21

GB827-86

铆钉

2X4 Rivet

2X4

2





























93







































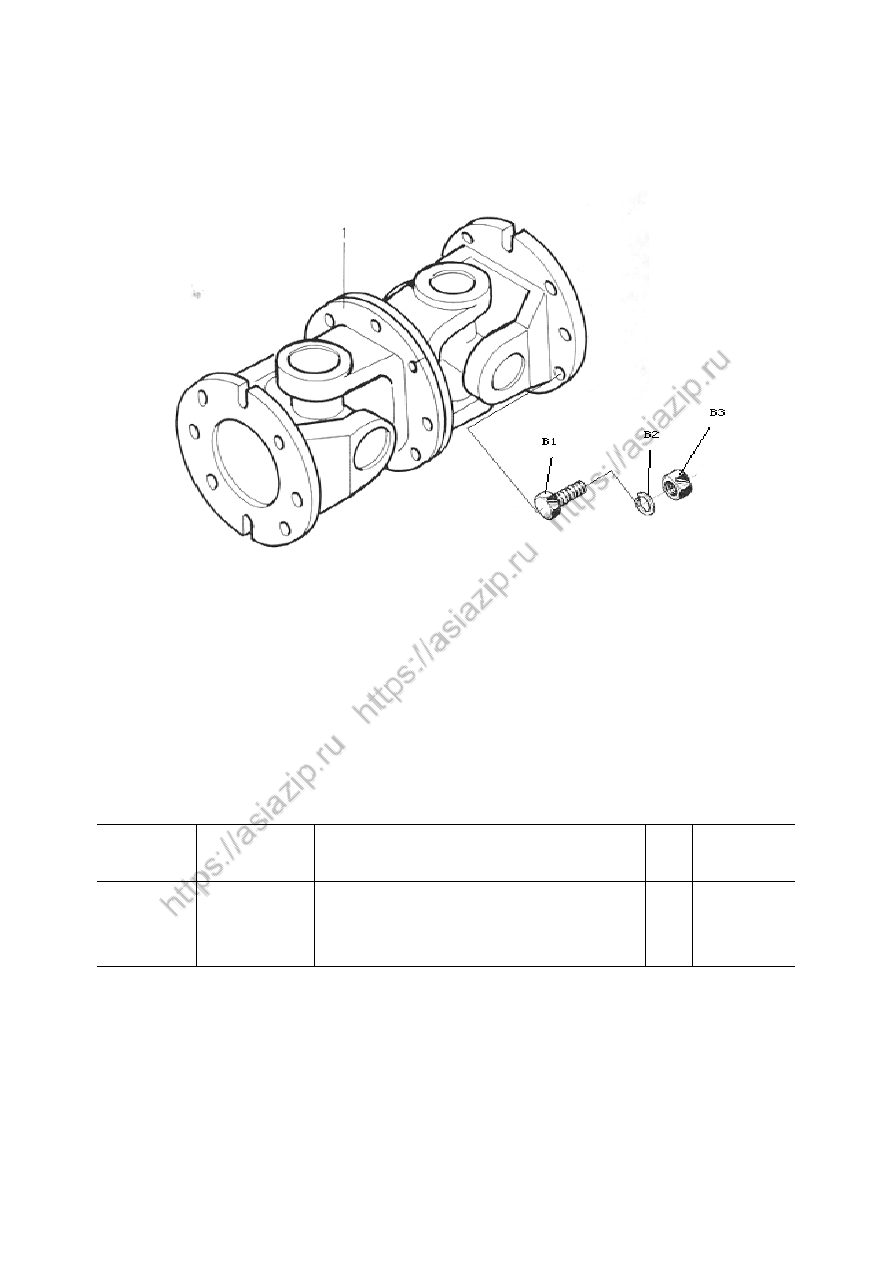

后传动轴



Rear Driving Shaft



















Z35G11T3

后传动轴

  Rear Drive Shaft





















Z35G11T3

后传动轴

  Rear Drive Shaft



序号



Item

代



号



Part No.

名



称



Parts Name

数量



Q'ty

备注



Remark

1 Z35G11T3

后传动轴总成



Rear Drive Shaft

1

B1 GB5783-86

螺栓

M12X40 Bolt

M12X40

8

B3 GB889-86

螺母

M12 Nut

M12

8

















94









95

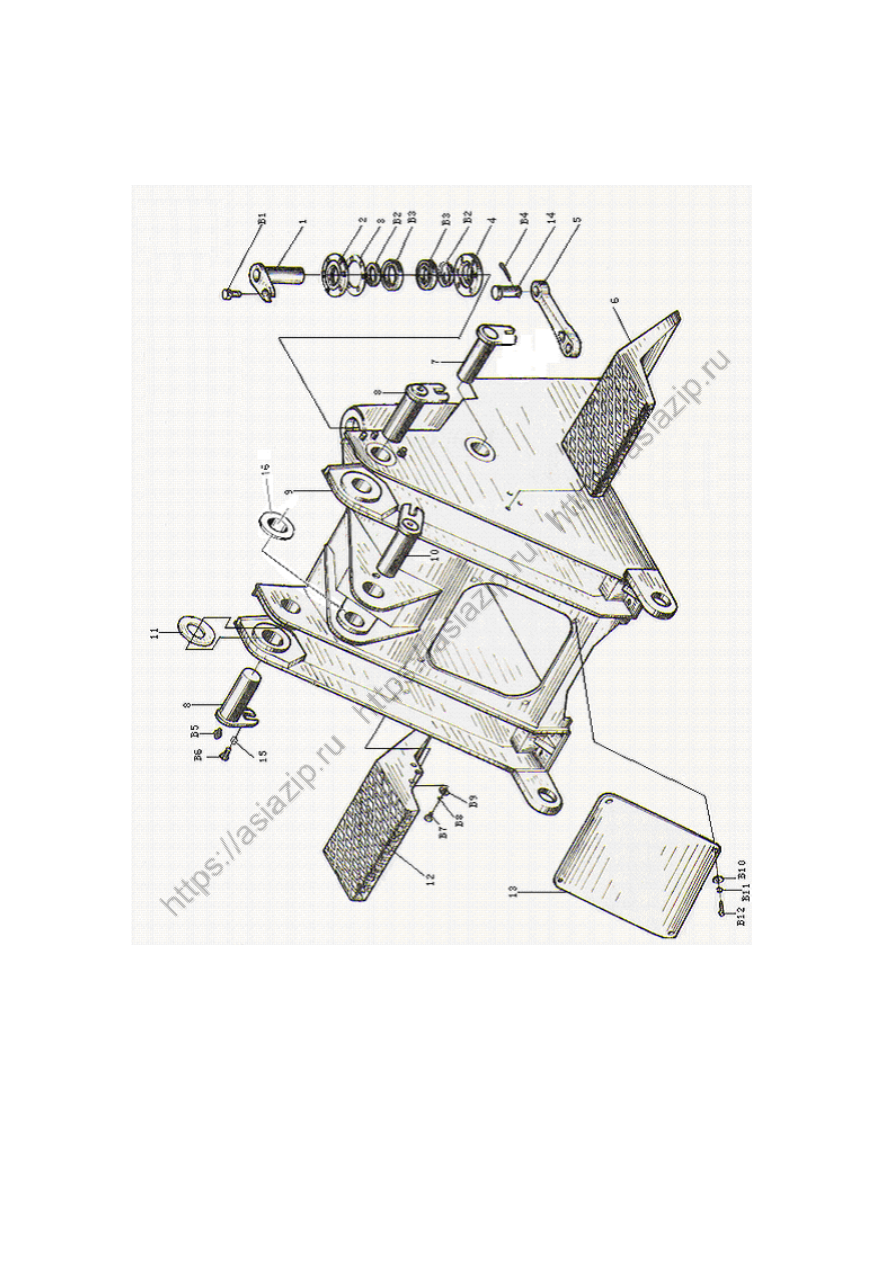

车身车架



Frame Group

























Z35G12T8

车身车架（一）

 Frame Group(

Ⅰ

)













96



97





Z35G12T8

车身车架（一）

 Frame Group(

Ⅰ

)



序号

Item



代     号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

Z301213

上铰接销轴总成

Pin Shaft

1

2

Z30120000009

上铰接轴承上盖

Bearing Cover

1

3

Z30120000010

调整垫片

 Adjusting

Shim

1

4

Z30120000011

上铰接轴承下盖

Lower Bearing Cover

1

5

Z30120000002

支撑杆

Support Rod

1

6

Z301203

左前护泥板总成

Left Front Fender Assembly

1

7

Z301205

提升油缸销轴总成

Pin Shaft

2

8

Z301206

动臂销轴总成

Pin Shaft

2

9

Z35G1201T8

前车架

Front Frame

1

10

Z301204

翻斗油缸销轴总成

Pin Shaft

1

11

Z30120000007
Z30120000008

垫片

Washer

5组
5组

12

Z301202

右前护泥板总成

Right Front Fender Assembly

1

13

Z30120000005

前封板

Front Seal Plate

1

14

Z30120000001

插销

Pin

2

15

Z35H120000001

垫圈

Washer

5

B1

GB5783-86

螺栓

 M12X55



Bolt M12X25

1

B2

HG4-692-67

油封PD60X80X12

Oil Seal PD60X80X12

2

B3

GB297-94

轴承32012

 Bearing

32012

2

B4

GB91-86

销4.5X45

Pin 4.5X45

2

B5

JB/T7940.1-95

油杯M10X1

Oil Cup M10X1

7

B6

GB5783-86

螺栓M12X25

Bolt M12X25

5

B7

GB5783-86

螺栓M12X35

Bolt M12X35

8

B8

GB93-87

垫圈12

Washer 12

8

B9

GB96-85

垫圈12

Washer 12

8

B10

GB96-85

垫圈6

Washer 6

4

B11

GB93-87

垫圈6

Washer 6

4

B12

GB5783-86

螺栓M6X16

Bolt M6X16

4



ZL35G12T8

车身车架（二）

  Frame Group

（Ⅱ）

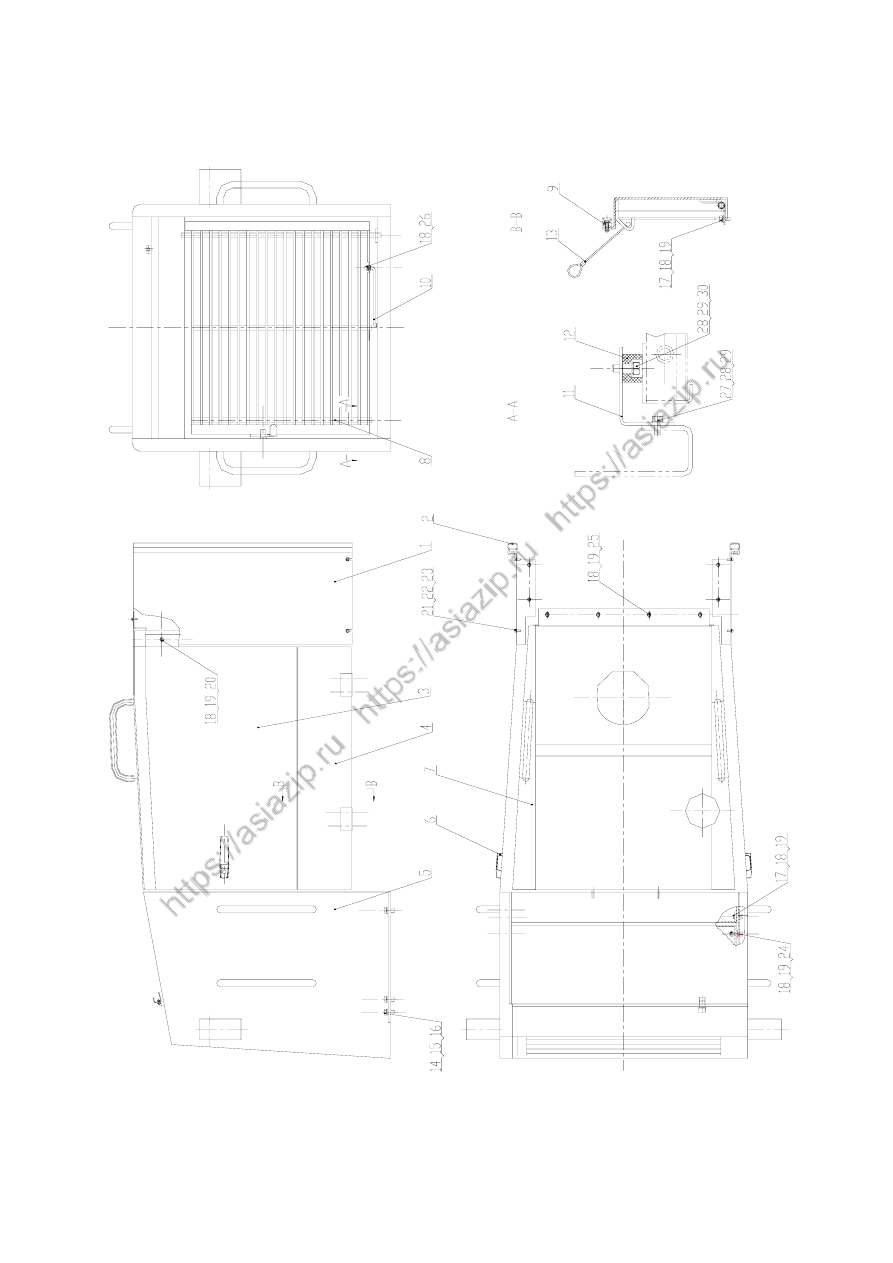

98



99



ZL35G12T8

车身车架（二）

  Frame Group

（Ⅱ）





序号



No.

代      号



Part No.

名             称



Part Name



数量



Q’ty

备注



Remark

1

Z35C120903

后侧板组合         Plate

2



2

Z30120903002

密封条             Seal Strip

2



3

Z35G120902T8

上侧板组合         Plate

2



4

Z35G120906T8

下侧板组合         Plate

2



5

Z35G120901T8

机罩体             Hood

1



6

GMS501B

机罩门锁           Locker

2



7

Z35G120904T8

顶架               Bracket

1



8

Z35C1209014

门架

            Bracket

1



9

Z3BⅡ120600004

减震垫             Shock absorber

6



10

Z30120901001

拉钩               Hook

1



11

Z5EH120904801T4

连接板             Link

1



12

Z50E120902002

减震垫             Shock absorber

2



13

Z301209041

钢丝扣             Wire Rope

1



14

GB5783-86

螺栓M12×30        Bolt M12×30

6



15

GB95-85

垫圈12             Washer 12

6



16

GB93-87

垫圈12             Washer 12

6



17

GB5783-86

螺栓M10×30        Bolt M10×30

10

18

GB93-87

垫圈10             Washer 10

26

19

GB95-85

垫圈10             Washer 10

26

20

GB5783-86

螺栓M10×25        Bolt M10×25

10

21

GB5783-86

螺栓M8×20         Bolt M8×20

8



22

GB93-87

垫圈8              Washer 8

8



23

GB95-85

垫圈8              Washer 8

8



24

GB5783-86

螺栓M10×35        Bolt M10×35

2



25

GB5783-86

螺栓M10×20        Bolt M10×20

4



26

GB91-86

销2.5×25          Pin 2.5×25

1



27

GB5783-86

螺栓M6×15         Bolt M6×15

4



28

GB93-87

垫圈6              Washer 6

6



29

GB95-85

垫圈6              Washer 6

6



30

GB5783-86

螺栓M6×25         Bolt M6×25

2
