CHENGGONG CG935G. Каталог запчастей - часть 1



4

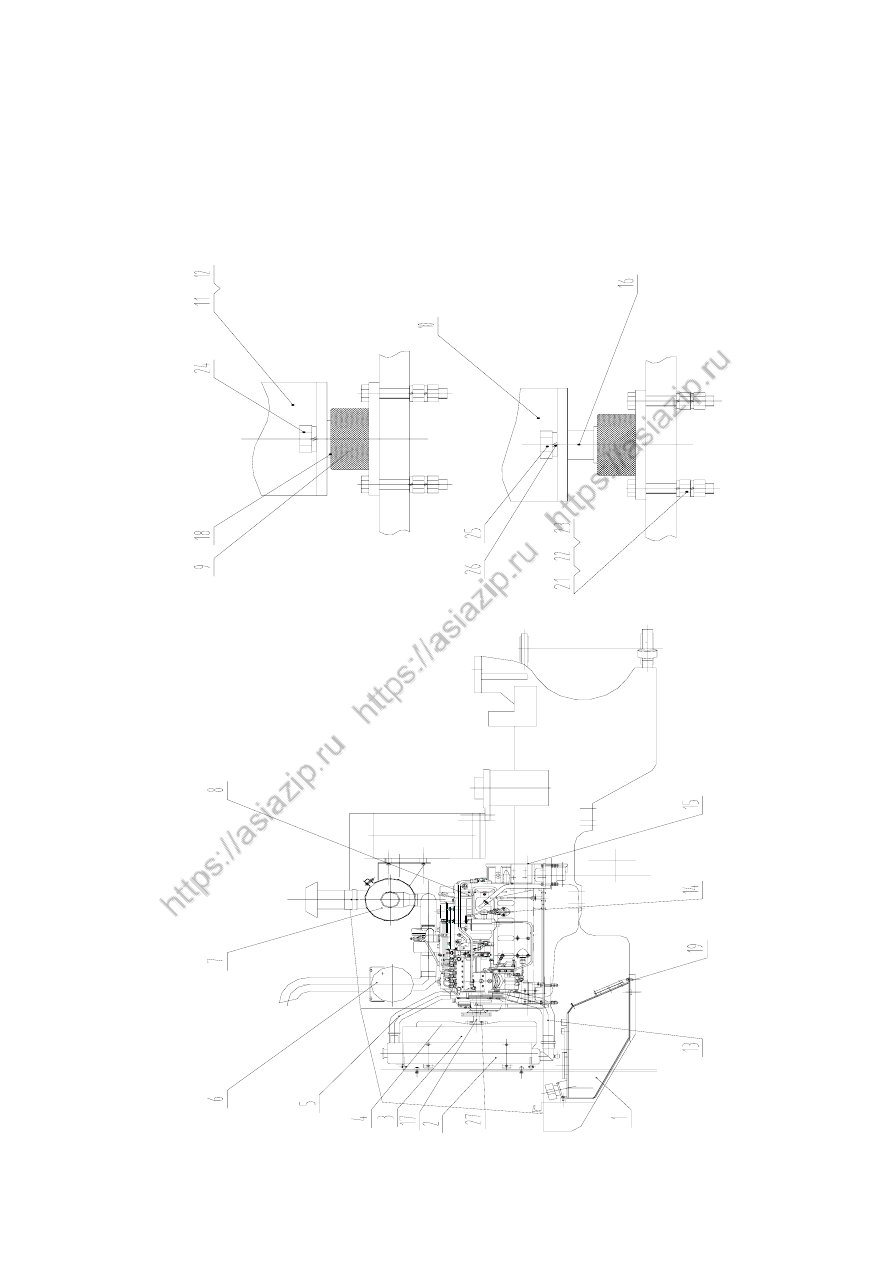

发动机装置



Engine Assembly















Z35G01T4

发动机装置

  Engine Assembly







5



6



Z35G01T4

发动机装置

  Engine Assembly



序号



Item

代



号



Part No.

名



称



Parts Name

数量



Q'ty

备注



Remark

1 Z35G0101T4

燃油箱总成

 Fuel

tank

1

2 Z35C0102

冷却系统

 Cooling

System

1

3 Z35G0102T4

导风罩总成

 Fan

Cowl

Assembly

1

4 F660-25.4-60-10C

风扇

 Fan

1



5 Z35G0103T4

出水管总成



Pipe outlet
Assembly

1

6 Z35G0104T4

排气装置

 Exhaust

System

1

7 Z35G0105T4

进气装置

 Input

System

1

8 QSB5.9

柴油机

 Diesel

Engine

1

另附零件目录



9 EA300

减震垫

 Pamper  4

10 Z35G0107T4

柴油机前支架

 Engine

support  2

11 Z35G0110T4

柴油机后支架（左）

Engine support

1

12 Z35G0111T4

柴油机后支架（右）

Engine support

1

13 Z35G0112T4

进水管总成



Inlet Hose
Assembly

1

14 Z35G0113T4

燃油管路

 Fuel

Pipe  1

15 Z35G-212

传动轴总成

 Transmission

shaft

1

16 Z35G010000001T4

发动机支撑轴套

 Support

block

2

17 Z35G010000002T4

风扇垫块

 Fan

block  1

18 Z35F010000001

调整垫片（一）

 Cushion

16

19 GB

5783-86

螺栓

 M12X25

Bolt M12X25

6

20 GB

93-87

垫圈

 12

Washer 12

6

21 GB

5782-86

螺栓

 M14X75

Bolt M14X75

16

22 GB

6170-86

螺母

 M14

Nut M14

32

23 GB

93-87

垫圈

 14

Washer 14

16

24 GB

5783-86

螺栓

 M27X50

Bolt M27X50

2

25 GB

5783-86

螺栓

 M27X80

Bolt M27X80

4

26 GB

93-87

垫圈

 27

Washer 27

4

27 GB

5783-86

螺栓

 M10X150

Bolt M10X150

4







Z35G0101T4

燃油箱

  Fuel Tank





Z35G0101T4

燃油箱

    Fuel Tank





序号



Item

代



号



Part No.

名



称



Parts Name

数量



Q'ty

备注



Remark

1

SAF-50A-40/L=85

滤清器

 Air

Cleaner

1

2 Z35G010101T4

燃油箱体

 Tank

Body

1



3 Z35C010100001

连接法兰

 Flange

1



4 ZL30B.1.1-10

放油塞

 Plug

1



5 ZL30B.1.1-2

法兰盘

 Flange

2

6 GB

3452.1-82 O

形圈

 132

×

2.65

O-Ring 132

×

5.3 3

7 GB

5783-86

螺栓

 M8

×

25 Bolt

M8

×

25 18

8 GB

93-87

垫圈

 8

Washer 8

18

9 LG-ZL50-13

呼吸螺塞

 Plug

1





7

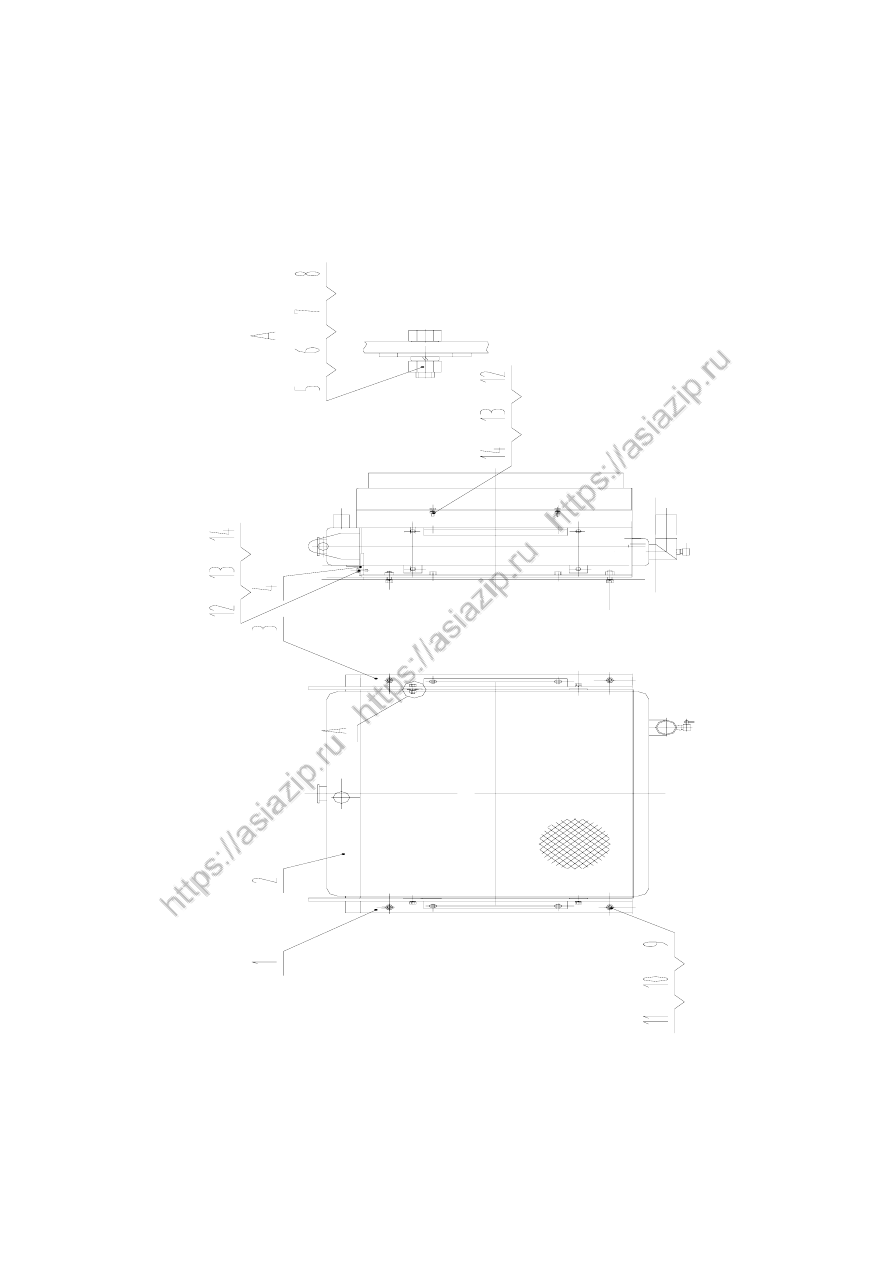

Z35C0102

冷却系统

  Cooling System













8



9

Z35C0102

冷却系统

  Cooling System



序号



Item

代



号



Part No.

名



称



Parts Name

数量



Q'ty

备注



Remark

1 Z35C010201

水箱支架（一）

Radiator Support

（一）

1

2 Z35G(P)-37-010(CG)

水箱

 Radiator

1

外购



3 Z35C010202

水箱支架（二）

Radiator Support

（二）

1

4 Z35C010200001

挡板

 Baffle

2

5 GB

5783-86

螺栓

 M10X30 Bolt 10X30

4

6 GB

93-87

垫圈

 10

Washer 10

4

7 GB

6170-86

螺母

 M10

Nut M10

4

8 GB

96-85

垫圈

 10

Washer 10

4

9 GB

5783-86

螺栓

 M12X35 Bolt 12X35

4

10 GB

93-87

垫圈

 12

Washer 12

4

11 GB

6170-86

螺母

 M12

Nut M12

4

12 GB

5783-86

螺栓

 M8X25  Bolt 8X25

8

13 GB

93-87

垫圈

 8

Washer 8

8

14 GB

6170-86

螺母

 M8

Nut M8

8























































































































Z35G(P)-37-010(CG)

水箱

  Radiator









Z35G(P)-37-010(CG)

水箱

  Radiator



序号



Item

代



号



Part No.

名



称



Parts Name

数量



Q'ty

备注



Remark

1 FG2

泄气软管

 Hose

1

1.2

米



2 QG2

II

型复式加水口盖总成

Cap Assembly

1



3 FS8

VIII

型放水开关总成

 Switch

Assembly  1









10

Z35G0102T4

导风罩总成

  Fan Cowl Assembly



Z35G0102T4

导风罩总成

  Fan Cowl Assembly



序号



Item

代



号



Part No.

名



称



Parts Name

数量



Q'ty

备注



Remark

1 Z35G010201T4

导风罩

 Fan

Cowl

1

2 Z35G010202T4

保护罩

 Protect

Cowl  1



3 GB

5783-86

螺栓

 M8X25

Bolt 8X25

6



4 GB

93-87

垫圈

 8

Washer 8

6





11

Z35G010202T4

保护罩

  Protect Cowl



Z35G010202T4

保护罩

  Protect Cowl



序号



Item

代



号



Part No.

名



称



Parts Name

数量



Q'ty

备注



Remark

1 Z35G010202001T4

耳座一

 Seat

4



2 Z35G010202002T4

耳座二

 Seat

1



3 Z35G010202003T4

耳座三

 Seat

1



4 Z35G010202004T4

耳座四

 Seat

12



5 Z35G0102021T9(S)

钢丝网

 Steel

Wire

Net

1

6 GB

5783-2000

螺栓

 M8X20

Bolt 8X20

6

7 GB

93-87

垫圈

 8

Washer 8

6

8 GB

6170-2000

螺母

 M8

Nut 8

6



12

Z35G0104T4

排气装置

  Outlet Assembl

y



Z35G0104T4

排气装置

  Outlet Assembl

y



序号



Item

代



号



Part No.

名



称



Parts Name

数量



Q'ty

备注



Remark

1 Z35G010401T4

排气法兰

 Flange

1

2 Z35G010400001T4



消声器支架

 Support

1

3 Z35G010400002T4

垫板

 Board

1

4 Z35G010400003T4

卡箍

 Hoop

1

5 XH.G404X.W

消声器

 Muffler

4

外购



6 GB

5783-86

螺栓

 M10X25

Bolt 10X25

8

7 GB

93-87

垫圈

 10

Washer 10

4

8 GB

6170-86

螺母

 M10

Nut M10

2



13

XH.G404X.W

消声器

  Muffler













XH.G404X.W

消声器

  Muffler



序号



Item

代



号



Part No.

名



称



Parts Name

数量

Q'ty

备注



Remark

1 XH.G404X.W.1

消声器

 Muffler

1



2 XH.G404X.W.2



排气管

 Exhaust

Manifold  1

3 XH.G404X.W.3

卡箍

 Clamp

1







14

Z35G0105T4

进气系统

  Input System



Z35G0105T4

进气系统

  Input System





序号



Item

代



号



Part No.

名



称



Parts Name

数量



Q'ty

备注



Remark

1 A631

空滤器

 Air

Cleaner

Assembly

1

外购



2 Z35G010501T4



空滤器支架

 Support



 1

3 Z35G010500001T4

进气胶管



Air Inlet Hose

1



4

φ

102 T

型卡箍

 Clamp

1



5

φ

102 T

型卡箍

 Clamp

1





15

A631

空滤器

  Air Cleaner Assembly























16



17

A631

空滤器

  Air Cleaner Assembly

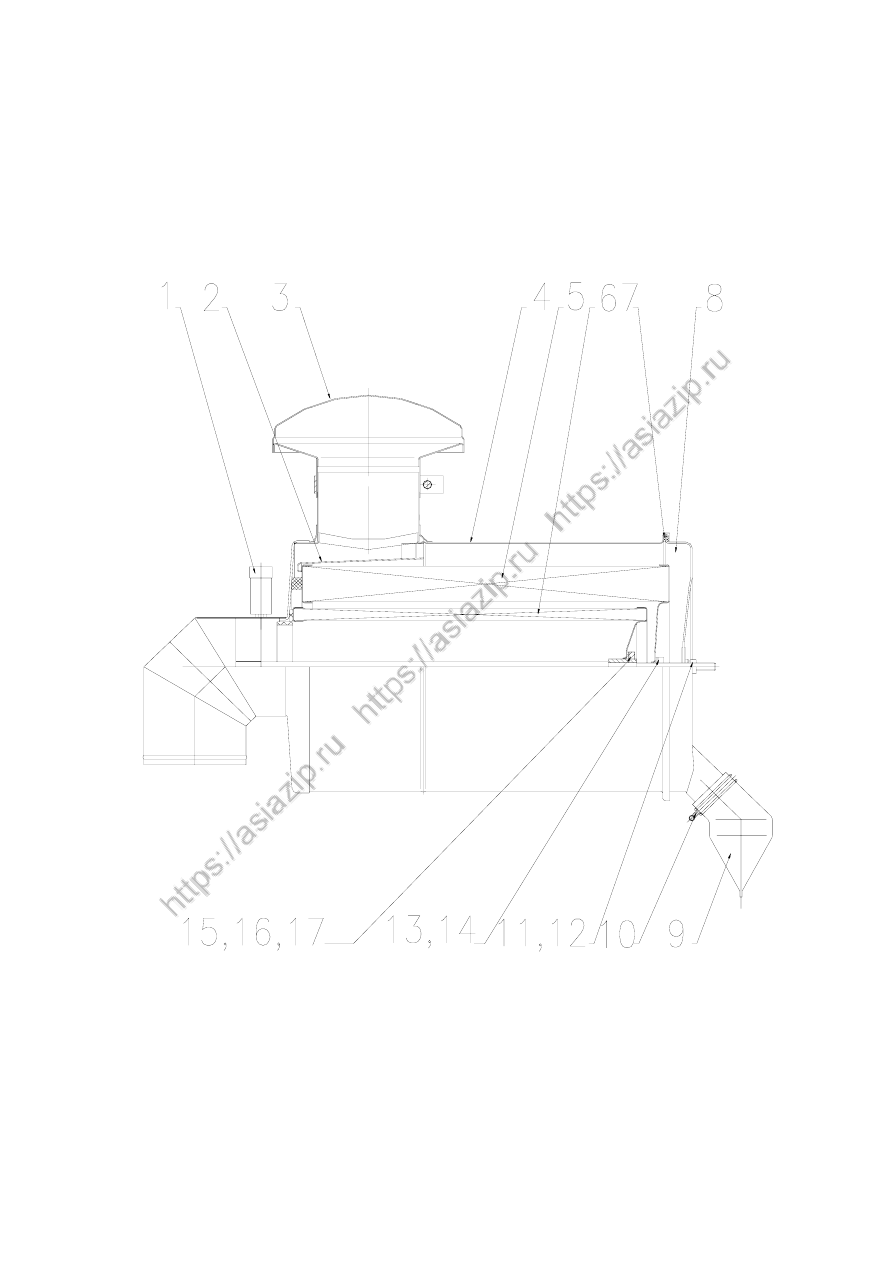

序号



Item

代



号



Part No.

名



称



Parts Name

数量



Q'ty

备注



Remark

1 1W613M

堵塞报警器

 Annunciator

1

2 389163700

旋流片

 Flow

Piece

1



3 389165200

防雨帽

 Tarpaulin

1

4 A631-050

外壳总成

 Body

Assembly

1

5 389066900

主滤芯总成



Primary Air Cleaner
Assembly

1

6 389067600

安全滤芯总成

Safe Air Cleaner
Assembly

1

7 389513300

密封圈

 Seal

1

8 389164300

上盖总成

 Cover

Assembly

1

9 389164000

排尘袋

 Valve

1

10 Q67250

双钢丝卡箍

 Clamp

1

11 389162800

硫化垫圈

 Washer

1

12 Q340B08

六角螺母

 Nut

1

13 389162800

硫化垫圈

 Washer

1

14 Q340B08

六角螺母

 Nut

1

15 A010-016

橡胶垫圈

 Washer

1

16 Q40016

平垫圈

 Washer

1

17 Q350B16

六角螺母

 Nut

1























































































Z35G0113T4

燃油管路

  Oil Pipeline



Z35G0113T4

燃油管路

  Oil Pipeline



序号



Item

代



号



Part No.

名



称



Parts Name

数量



Q'ty

备注



Remark

1 Z35G011301T4

燃油进油管



Oil Inlet Hose

1



2 Z35C011303T4

燃油回油管



Oil Return Hose

1



3

φ

12

卡箍

 Hoop

2



5 ZL30B.1.1-4

空心螺栓

 Bolt

2



5 JB982-77

垫圈

14 Washer

14

2





18



19

















变矩器、变速箱



Torque Converter Transmission












































Z35G03T3

变矩器变速箱

  Torque Converter Transmission





















20



21



Z35G03T3

变矩器变速箱

  Torque Converter Transmission

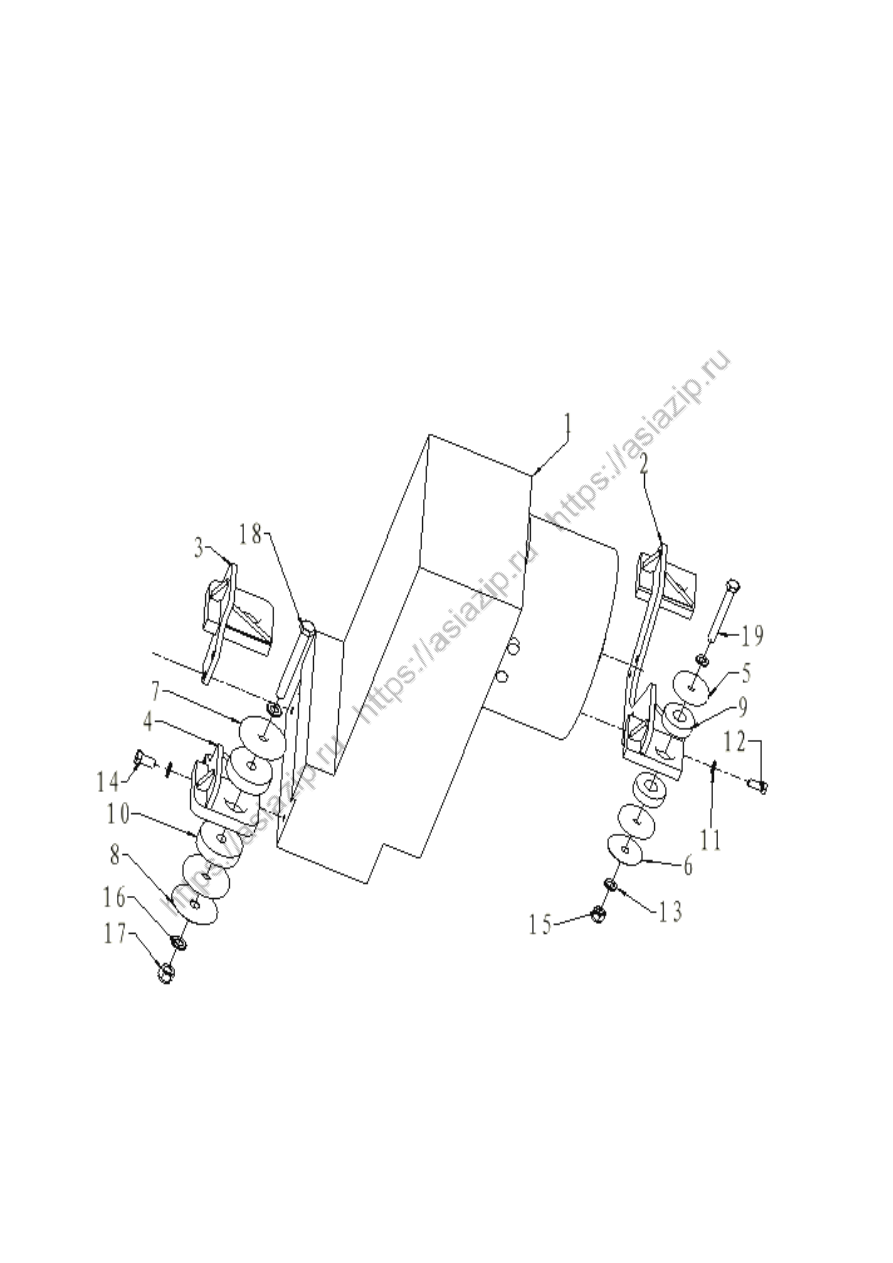

序号

Item



代     号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

ZF4WG-158



双变总成

Torque Converter
Transmission

1

进口德国ZF公

司产品

2

Z35G0301T3

变矩器支承

Support

1

3

Z35G0302T3

变速箱右支架

Rear Support

1

4

Z35G0303T3

变速箱左支架

Left Support

1

5

Z35G030000001T3

垫板Ⅰ

Washer

Ⅰ



4

6

Z35G030000002T3

调整垫Ⅰ

Adjusting Shim

Ⅰ



2组

7

Z35G030000003T3

垫板Ⅱ

 Washer

Ⅱ



4

8

Z35G030000004T3

调整垫Ⅱ

Adjusting Shim

Ⅱ



2组

9

CB-2204-1

减振垫

Pamper

2

外购LORD

10

CB-2205-1

减振垫

Pamper

2

外购LORD

11

GB97.2-85

垫圈16

Washer 16

4

12

GB5783-86

螺栓M16X40

Bolt M16X40

4

13

GB97.2-85

垫圈20

Washer 20

8

14

GB5783-86

螺栓M20X40

Bolt M20X40

4

15

GB889-86

螺母

M20 Bolt

M20

2

16

GB97.2-85

垫圈24

Washer 24

4

17

GB889-86

螺母

M24 Bolt

M24

2

18

GB5783-86

螺栓M24X200

Bolt M24X200

2

19

GB5783-86

螺栓M20X160

Bolt M20X160

2

























































22













变速油路及操作系统



Transmission Oil Line

  And Control System







































Z35G04T4

变速油路及操作系统



Transmission Oil Line And Control System



















23



24





Z35G04T4

变速油路及操作系统



Transmission Oil Line And Control System





序号

Item



代       号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

GB5783-86

螺栓

M12X45 Bolt

M12X45

4



2

GB97.2-85

垫圈12

Washer 12

4

3

GB93-87

垫圈12

Washer 12

4

4

GB6170-86

螺母M12

NutM12

4

5

B1350

散热器

Cooler

1

6

GB5783-86

螺栓

M8X50 Bolt

M8X50

2

7

GB93-87

垫圈8

Washer 8

2

8

GB97.2-85

垫圈8

Washer 8

2

9

GB6170-86

螺母M8

NutM8

2

10

20411-36-16/20491-36-16
X1T16GTX2260

软管总成

Hose

1

11

20491-36-16X1T16GTX
2650V180°

软管总成

Hose

1

12

1CO-36-16

接头

Connector

2

13

Z50E100000001

管夹

Clamp

2























































































































25

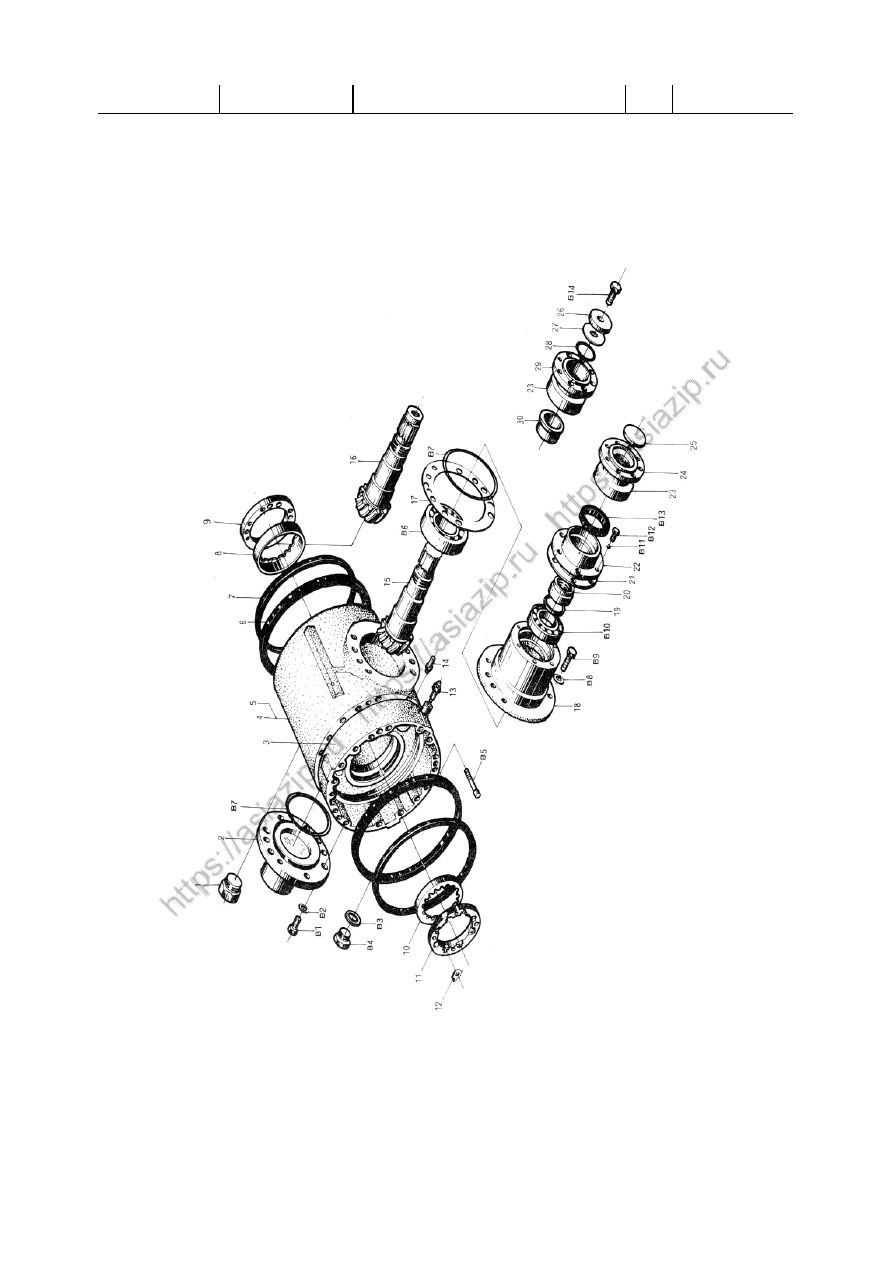

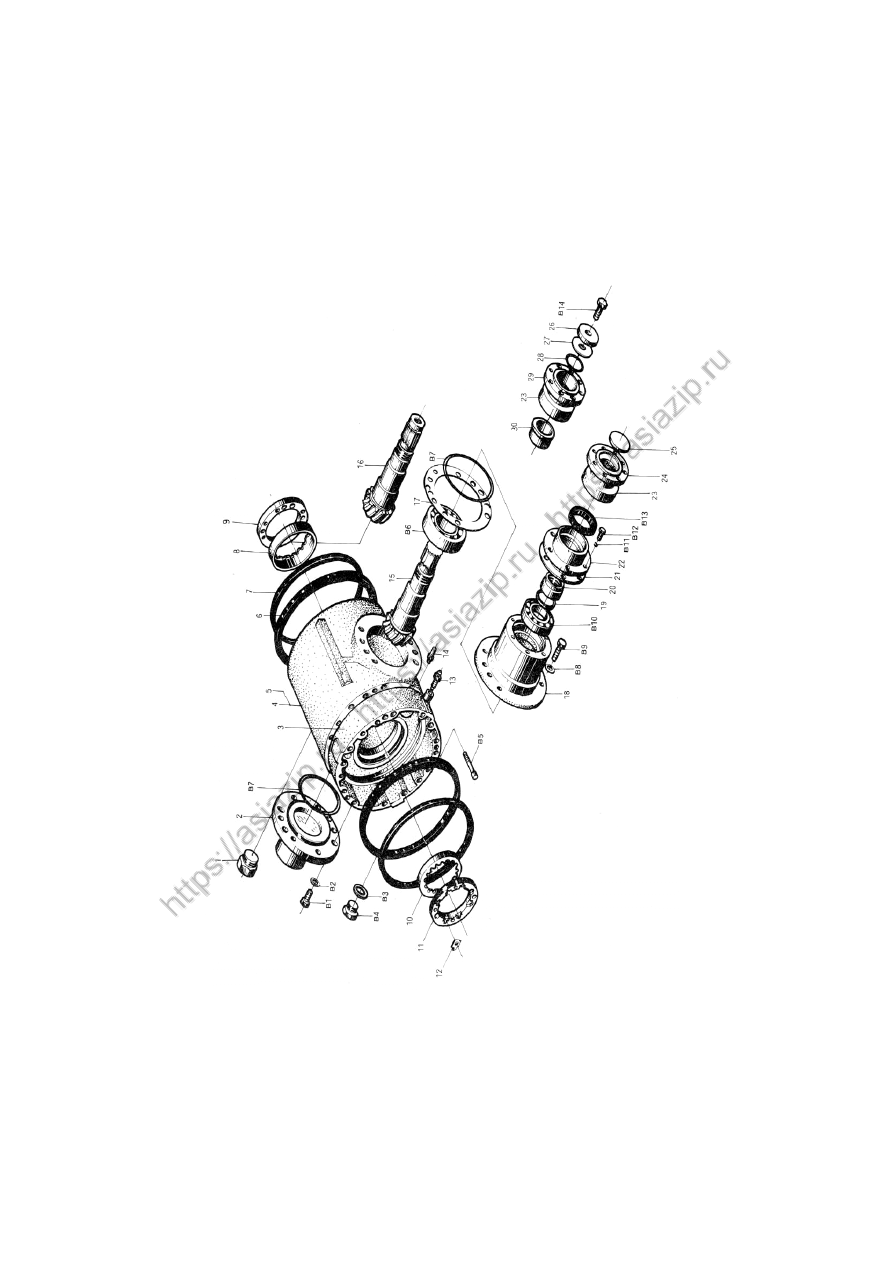

前桥、后桥



Front Axle & Rear Axle

























Z40F05

后桥（一）

  Rear Axle (I)

Z40F06

前桥

  Front Axle















26



27





Z40F05

后桥（一）

 Rear Axle (I)

Z40F06

前桥

 Front Axle

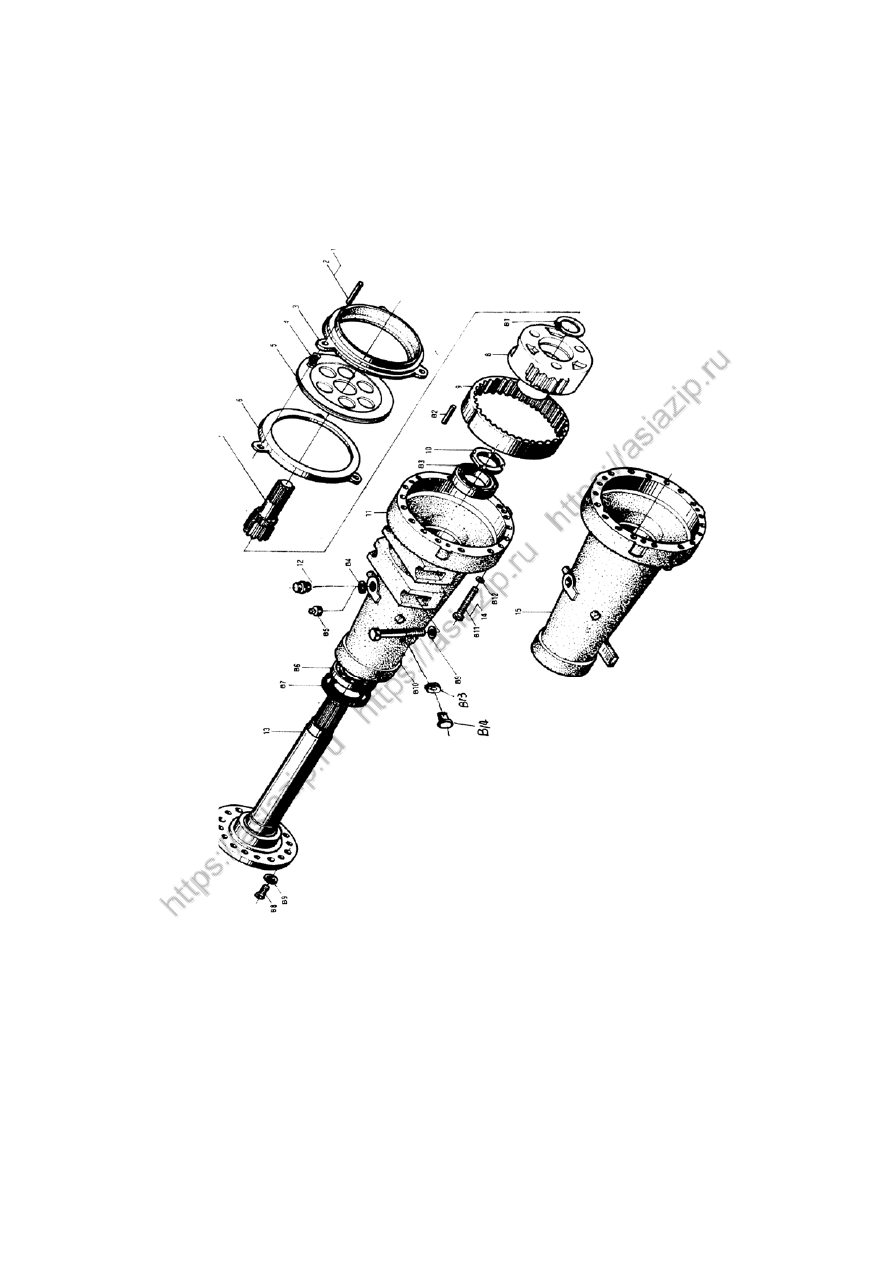

序号



Item

代



号



Part No.

名



称



Parts Name

数量



Q'ty

备注



Remark

1 GB119-86

销

A12X120 Pin

A12X120

6



2 GB119-86

销

A12X100 Pin

A12X100

6



3 Z30060000006

制动器活塞

 Piston

4



4 Z30060000008

回位弹簧

 Spring

12



5 Z35F0602

制动片

 Brake

Disc

4



6 Z30060000005

支板

 Axle



4



7 Z30060000007

太阳轮

 Sun

Gear

4



8 Z300602

轮边减速器

 Hub

Reducer

4



9 Z30060000004

内齿圈



Inner Gear Ring

4



10 Z30060000003

锁紧螺母

 Nut

4



11 Z30060000002

桥壳

 Axle

Case  2



12 Z300605

呼吸螺塞总成

 Connector

2



13 Z30060000001

半轴

 Half

Shaft  4



14 Z30060000009

桥壳长螺栓

 Bolt

32



15 Z30050000001

桥壳

 Axle

Case  2



B1 GB894.1-86

挡圈

75

Snap Ring 75

4



B2 GB120-86

销

B12X55 Pin

B12X55

12



B3 GB297-93

轴承

32018 Bearing

32018

4



B4 CG325-80

垫圈

33 Washer

33

4



B5 CG326-80

螺塞

 Plug

M33X2

2



B6 GB297-93

轴承

32020 Bearing

32020

4



B7 GB13871-92

密封圈

FB150180 Seal Ring FB150180

4



B8 GB5786-86

螺栓

M24X2X50 Bolt

M24X2X50

64

B9 GB97.2-85

垫圈

24 Washer

24

80

B10 GB5785-86

螺栓

M24X2X180 Bolt M24X2X180

16

B11 GB5785-86

螺

栓

M16X1.5X100

Bolt M16X1.5X100

12

B12 GB97.2-85

垫圈

16 Washer

16

64

B13 JB982-77

垫圈

14 Washer14

4

B14 CG302.12-95

螺塞

M14X1.5 Plug

M14X1.5

4

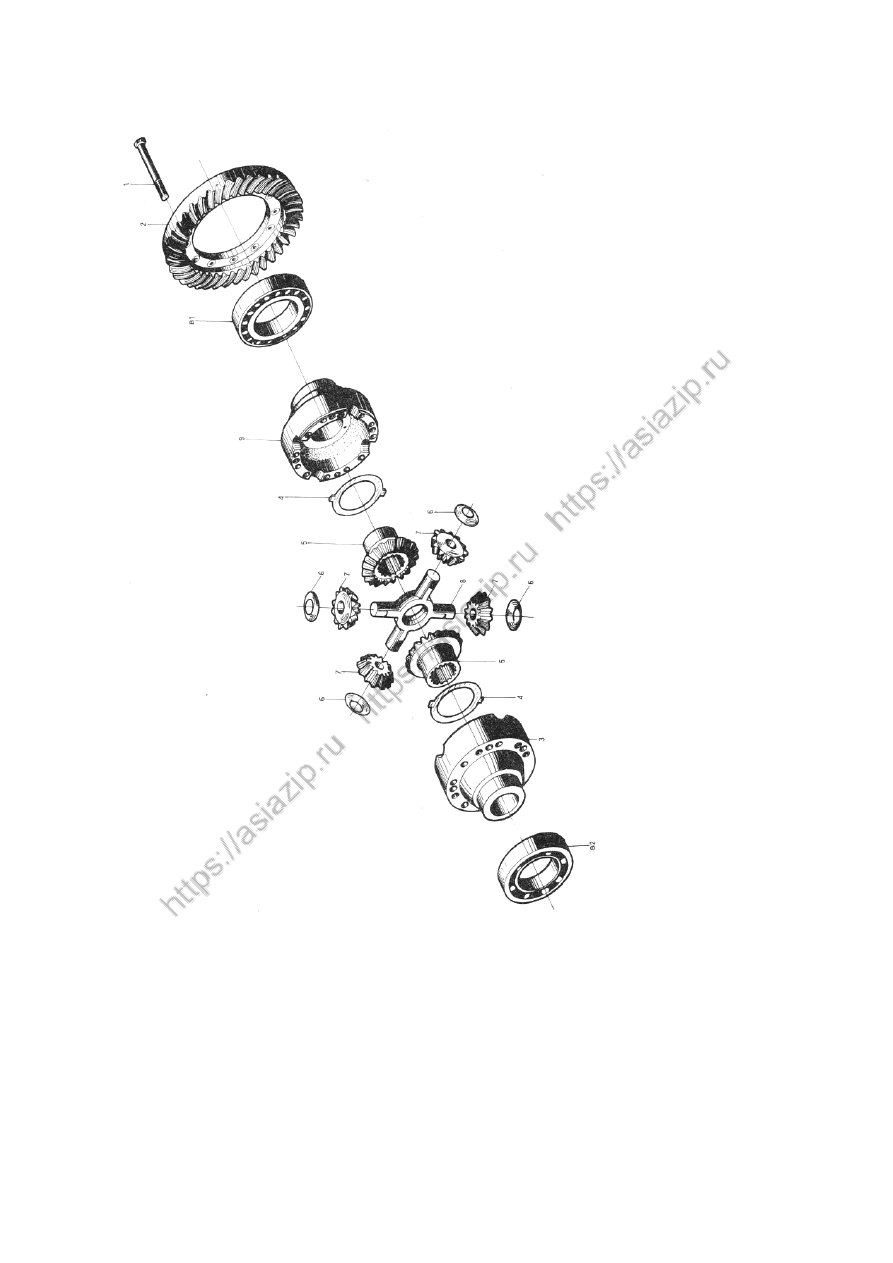

Z40F0501

、

Z40F0601

齿轮箱（一）

  Differential(I)











28



29







Z40F0501

、

Z40F0601

齿轮箱（一）

  Differential(I)



序



号



Item

代



号



Part No.

名



称



Parts Name

数量



Q'ty

备注



Remark

1 CG50.6.5

磁铁油塞

 Plug

2

2 Z30050100001

后支承轴

 Shaft

2

3 Z30060100011

制动器油缸

 Cylinder  2

4 Z30050100005

齿轮箱壳体

 Differential

Body

1

5 Z30060100001

齿轮箱壳体

 Differential

Body

1

6

Z30060100002
Z30060100003

油塞密封圈（

II

）



油塞密封圈（

III

）



Seal Ring (II)
Seal Ring (III)

4
4

7 Z30060100015

油塞密封圈（

I

）



Seal Ring (I)

4

8 Z30060100005

轴承外套（大端）

 Sleeve

2

9 Z30060100009

调整螺母（大端）

 Nut

2

10 Z30060100013

轴承外套（小端）

 Sleeve

2

11 Z30060100014

调整螺母（小端）

 Nut

2

12 Z30060100006

调整螺母锁紧垫圈

 Nut

4

13 Z30060100027

排气塞

 Plug  4

14 ZL30B.6.6

排气嘴

 Connector

2

15 Z40F050100001

主动锥齿轮（后桥）

Drive Bevel Gear

1

16 Z40F060100003

主动锥齿轮（前桥）

Drive Bevel Gear

1

17 Z30060100016

主传动调节垫片

 Gasket

2

18 Z40F060100002

中壳

 Housing

2

19 Z30050100003

轴承压紧垫圈（后桥）

Gasket 1

20 Z30060100006

螺母

 Nut 1

21 Z30060100024

小盖纸垫

 Gasket  2

22 Z40F060100005

小盖

 Cap 2

23 CG50.6.1-21

防尘罩

 Dust

Cowl

2

24 Z40F050100002

连接凸缘（后桥）

 Flange

1














Z40F0501

、

Z40F0601

齿轮箱（一）

  Differential(I)














30





31







Z40F0501

、

Z40F0601

齿轮箱（一）

  Differential(I)



序号



Item

代



号



Part No.

名



称



Parts Name

数量



Q'ty

备注



Remark

25 CG50.6-23S

挡板

 Retaining

Plate

1

26 Z30060100021

压板

 Plate

1

27 Z30060100019

轴承调节垫片

 Gasket

1

28 Z40F060100004

连接凸缘（前桥）

 Flange

1

29 Z30060100022

O

型圈

 O-Ring

1

30 Z30060100018

轴承压盖

 Cap

1

B1 GB5786-86

螺栓

M16X1.5X35 Bolt

M16X1.5X35

6

B2 GB97.2-85

垫圈

16 Washer

16

16

B3 CG325-86

垫圈

33 Washer

33

4

B4 CG326-80

螺塞

M33X2 Plug

M33X2

4

B5 GB70-85

螺钉

M12X80 Screw

M12X80

6

B6 GB297-93

轴承

32312 Bearing

32312

2

B7 GB3452.1-92  O

形圈

140X3.55 O-Ring

140X3.55

4

B8 GB97.2-85

垫圈

16 Washer

16

16

B9 GB5786-86

螺栓

M16X1.5X40 Bolt

M16X1.5X40

16

B10 GB297-93

轴承

30311 Bearing

30311

2

B11 GB97.2-85

垫圈

8 Washer

8

12

B12 GB5786-86

螺栓

M8X1X25 Bolt

M8X1X25

12

B13 GB1387.1-92

密封圈

075095

Seal Ring 075095

2

B14 GB5786-86

螺栓

M12X50 Bolt

M12X50

1













































Z40F0501

、

Z40F0601

齿轮箱（二）

  Differential(II)

















32



33

Z40F0501

、

Z40F0601

齿轮箱（二）

  Differential(II)



序号



Item

代



号



Part No.

名



称



Parts Name

数量



Q'ty

备注



Remark

1 Z30060100025

半壳螺栓

 Bolt

12

2 Z40F060100001

从动锥齿轮



Driven Bevel Gear

1

3 Z30060100012

差速器半壳

I

Differential Case I

1

4 CG50.6.1-9

大锥齿轮垫片

 Pinion

Gasket

2

5 CG50.6.1-12

大锥齿轮

 Bevel

Gear

2

6 CG50.6.1-14

小锥齿轮垫

 Pinion

Gasket

4

7 CG50.6.1-13

小锥齿轮

 Pinion

4

8 Z30060100028

十字轴

 Cross

Shaft

1

9 Z30060100008

差速器半壳（

II

）

Differential Case II

1

B1 GB297-93

轴承

32019 Bearing

32019

1

B2 GB297-93

轴承

32017 Bearing

32017

1
















































































































































Z300602

轮边减速器

  Hub Reducer















34



35



Z300602

轮边减速器

  Hub Reducer



序号



Item

代



号



Part No.

名



称



Parts Name

数量



Q'ty

备注



Remark

1 Z30060200004

防转垫圈

 Washer



6

2 Z30060200002

行星齿轮

 Gear

3

3 Z30060200005

轴套

 Sleeve

3

4 Z30060200003

行星轮轴

 Planet

Shaft

3

5 Z30060200001

行星架

 Planet

Carrier

1

B1 GB879-86

销

8X35 Pin

8X35

3

B2 GB879-86

销

5X35 Pin

5X35

3
