CHENGGONG CG938H. Каталог запчастей - часть 6



161












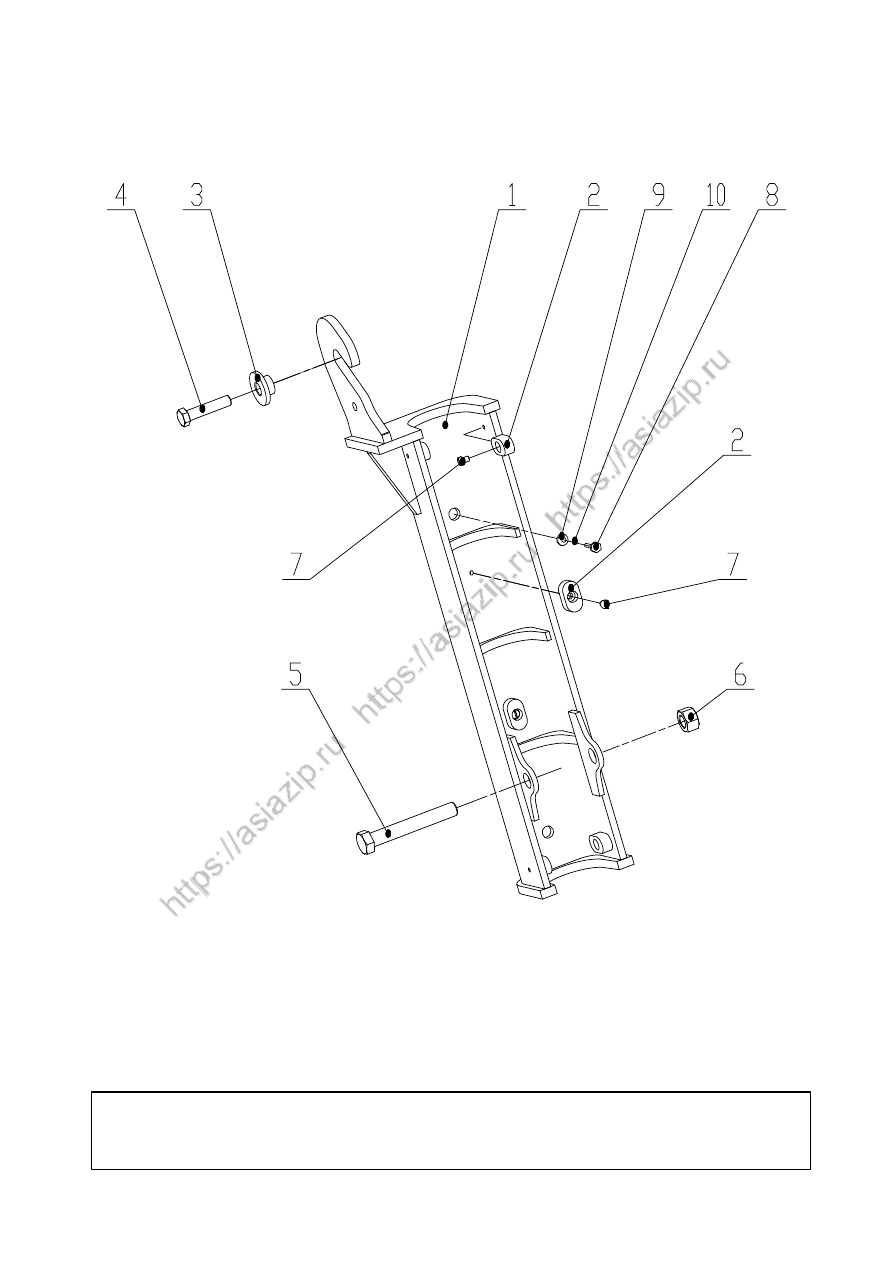

提升臂架支承装置



The safety support of lift cylinder



























Z38G19T1

提升臂架支承装置

  The safety support of lift cylinder



162

















Z38G19T1

提升臂架支承装置

  The safety support of lift cylinder





163

序号

Item



代号

Part No.



名



称

Parts                          Name



数量

Q'ty



备注

Remark



1

Z38G1901T1

油缸保护杆

The Safety Support



1

2

Z50E120902002

减震垫

Seal Ring 90X104

6

3

Z35G190000001T4

过渡套

 Bushing

1

4

GB/T 5783-2000

螺栓 M12X55  8.8

Bolt

M12X55  8.8



1

5

GB/T 5780-2000

螺栓

 M16x110  4.8



Bolt M16x110   4.8

1

6

GB/T 6170-2000

螺母 M16       8

Nut M16                8

1

7

GB/T 65-2000

螺钉 M6 x 16    4.8

Bolt

M6 x 16    4.8



6

8

GB/T5783-2000

螺栓 M12x30     8.8

Bolt

 M12x30    8.8

2

9

GB/T 97.1-2002

垫圈 12        140HV

Washer 12

140HV



2

10

GB/T  93-1987

垫圈 12         65Mn

Washer 12

65Mn



2





















































164































手动集中润滑油路系统



Manual Centralized Lubricating System





































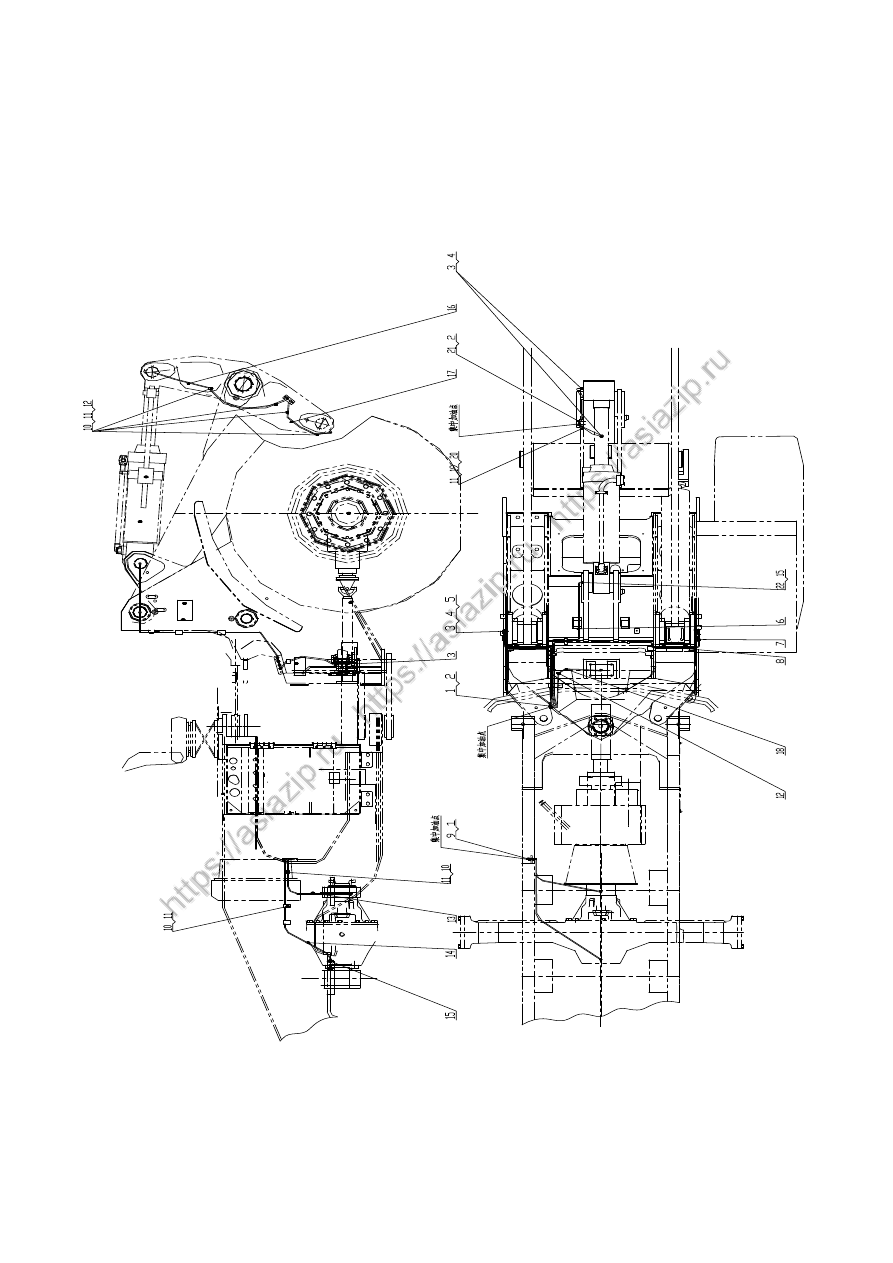

Z38G21T1

手动集中润滑油路系



Manual Centralized Lubricating System







165















Z38G21T1

手动集中润滑油路系统



Manual Centralized Lubricating System





166

序号

Item



代号

Part No.



名



称

Parts Name



数量

Q'ty



备注

Remark



1

5QM-12C-10LALNZ

接头

Connector

6

2

JB/T7940.1-1995

油杯M10X1

Oil Cup M10X1

6

3

1QH-12C(1.25)-10(

六方

L=20)Z

接头

Connector

5

4

2Q9-12C

（

1.25

）

Z

接头

Connector

4

5

Z38G2101T1

润滑管1

Lubricate Conduit1

1

6

Z38G2102T1

润滑管2

Lubricate Conduit2

1

7

Z38G2103T1

润滑管3

Lubricate Conduit3

1

8

K0608-06Z

管夹

Clamp



10

9

JB/T7940.2-1995

油杯M10X1

Oil Cup M10X1

2

10  GB/T 5783-2000

螺栓M8X16

Bolt

M8X16



14

11  GB/T 93-1987

垫圈8

Washer8

14

12

K0608-12Z

管夹

Clamp



4

13

Z38G2107T1

润滑管7

Lubricate Conduit7

1

14

Z38G2108T1

润滑管8

Lubricate Conduit8

1

15

1QH9-12C-10OGZ

接头

Connector

3

16

Z38G2104T1

树脂润滑管总成1

Lubricate Conduit

1

17

Z38G2105T1

树脂润滑管总成2

Lubricate Conduit

1

18

Z38G2106T1

树脂润滑管总成3

Lubricate Conduit

1

19

Z50G210000001T15

支架

Supporting plate

1

20

GB/T 70.1-2000

螺栓M8X20

Bolt

M8X20



2

21

5QM9-12C-10FALNZ

接头

Connector

2

22

5HN-10FAZ

接头

Connector

1

23

1QH9-12-10Z

接头

Connector

12
