Самосвалы HANIA (4х2, 6х4, 8х4). Руководство по эксплуатации - часть 5

2. электрическая схема

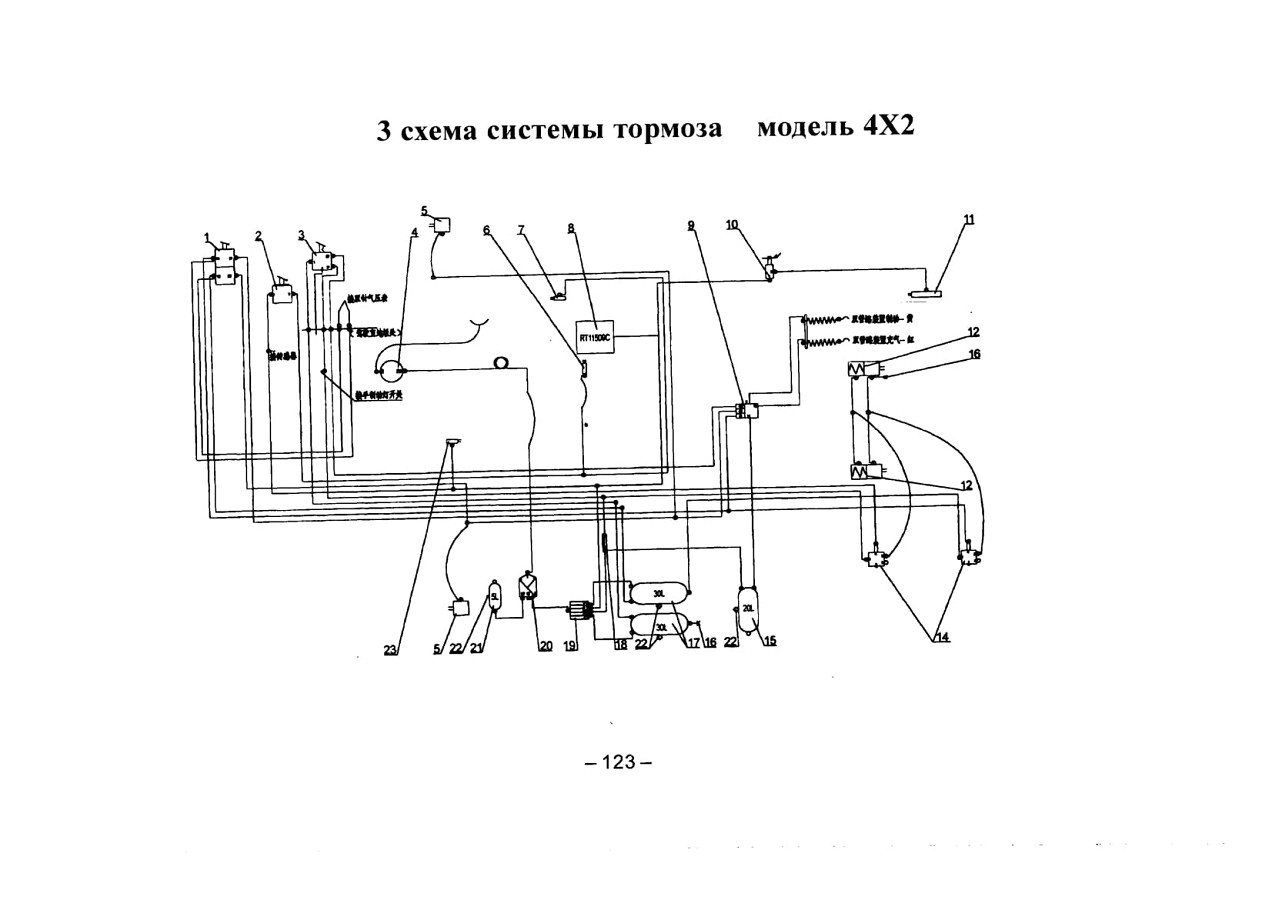

3 схема системы тормоза модель 4X2

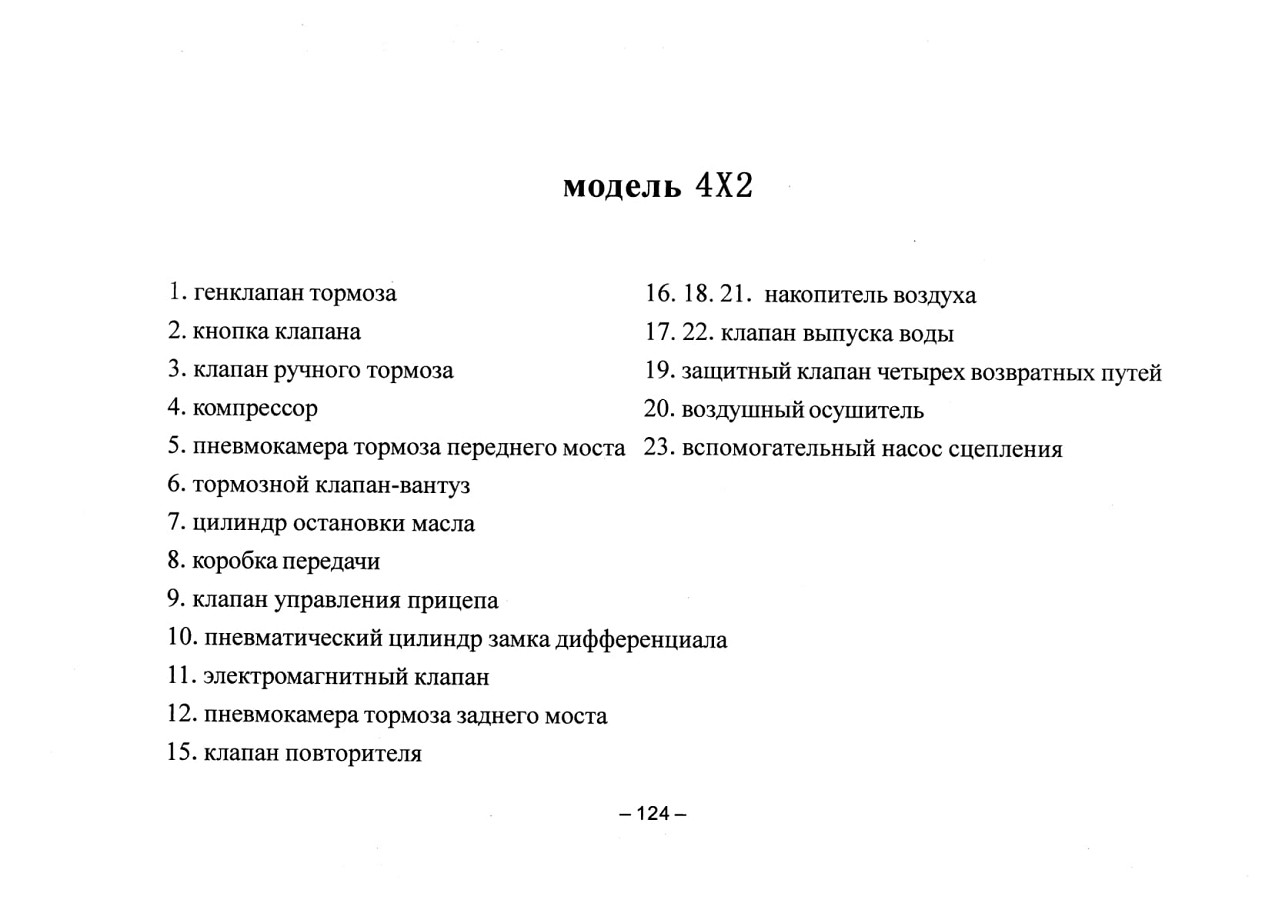

модель 4X2

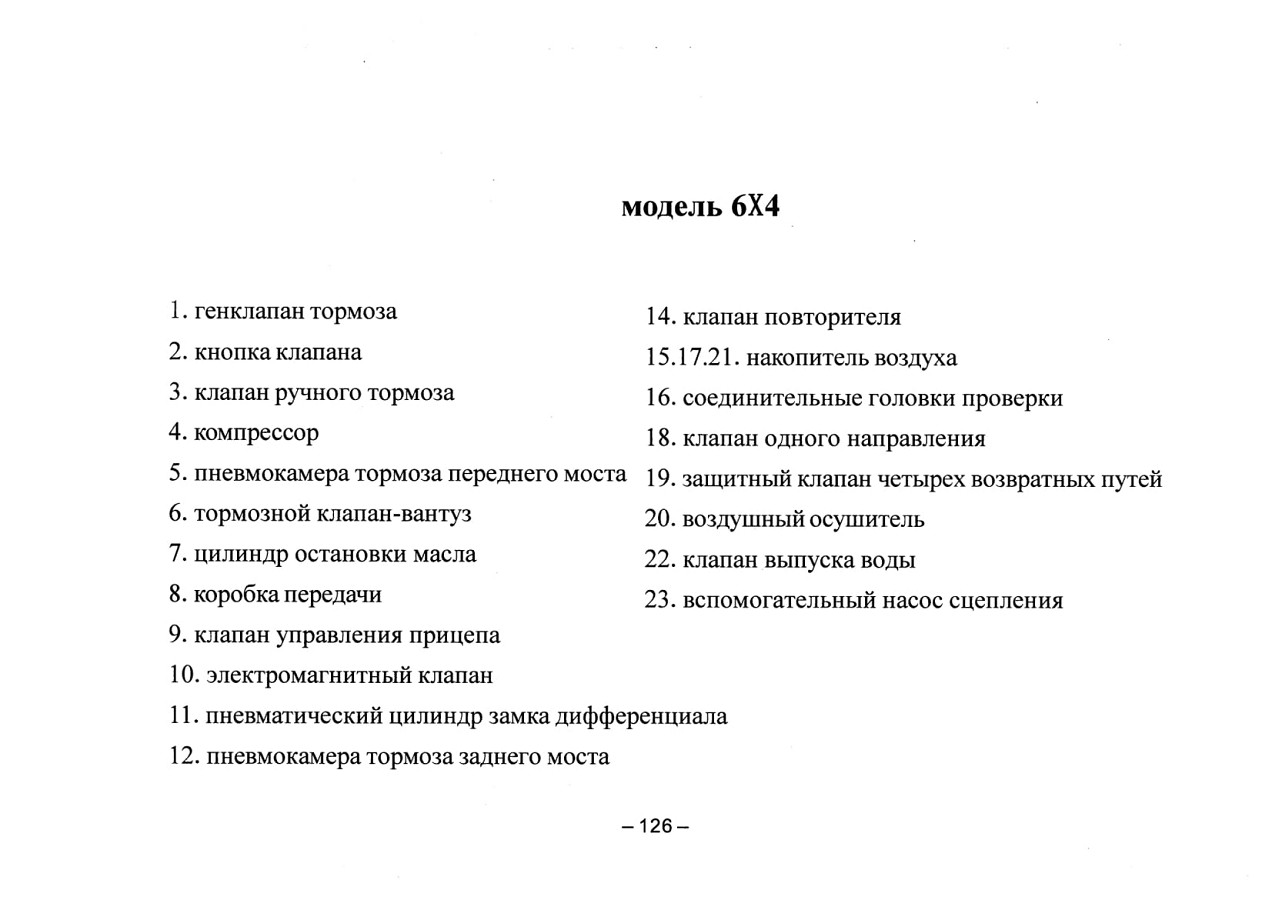

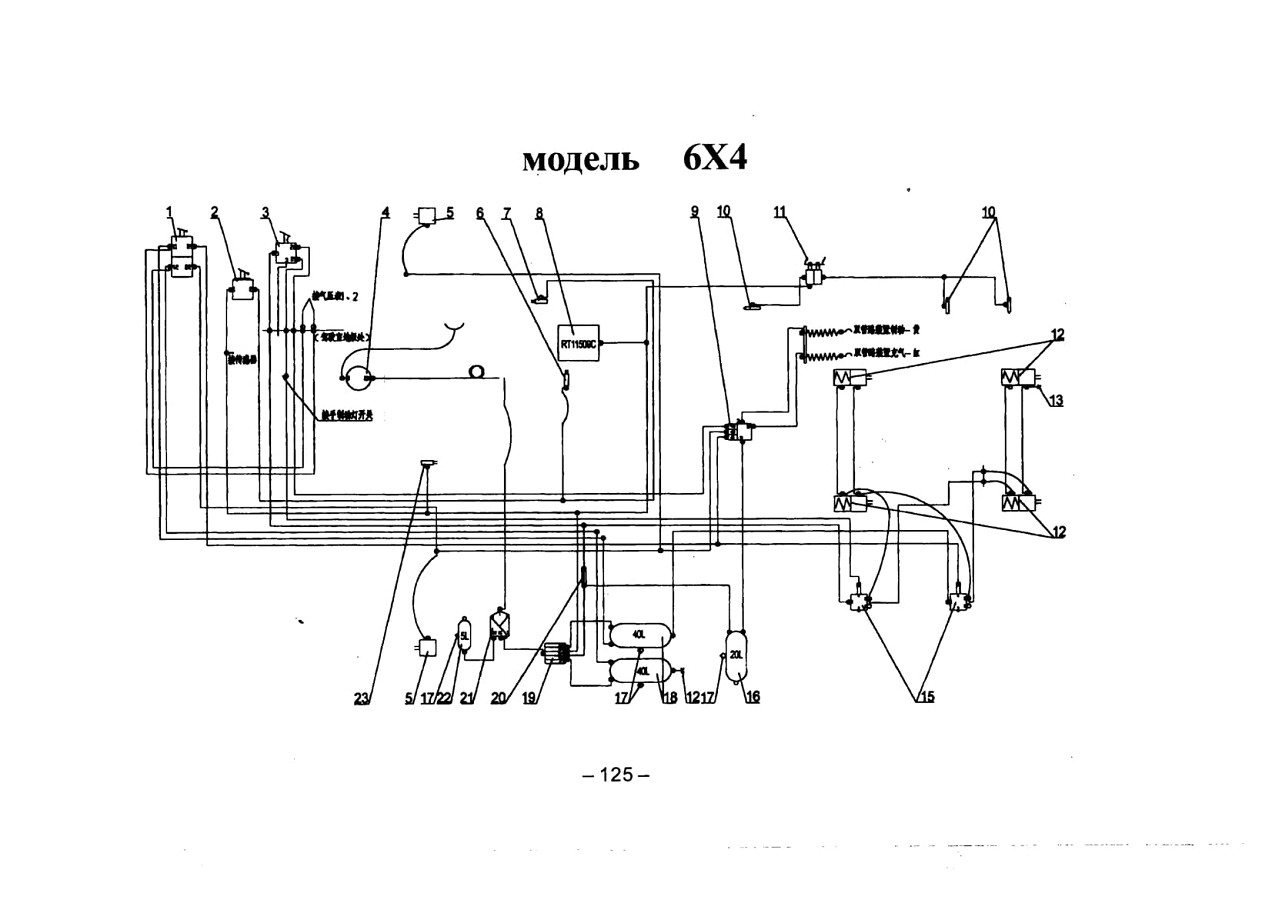

модель 6X4

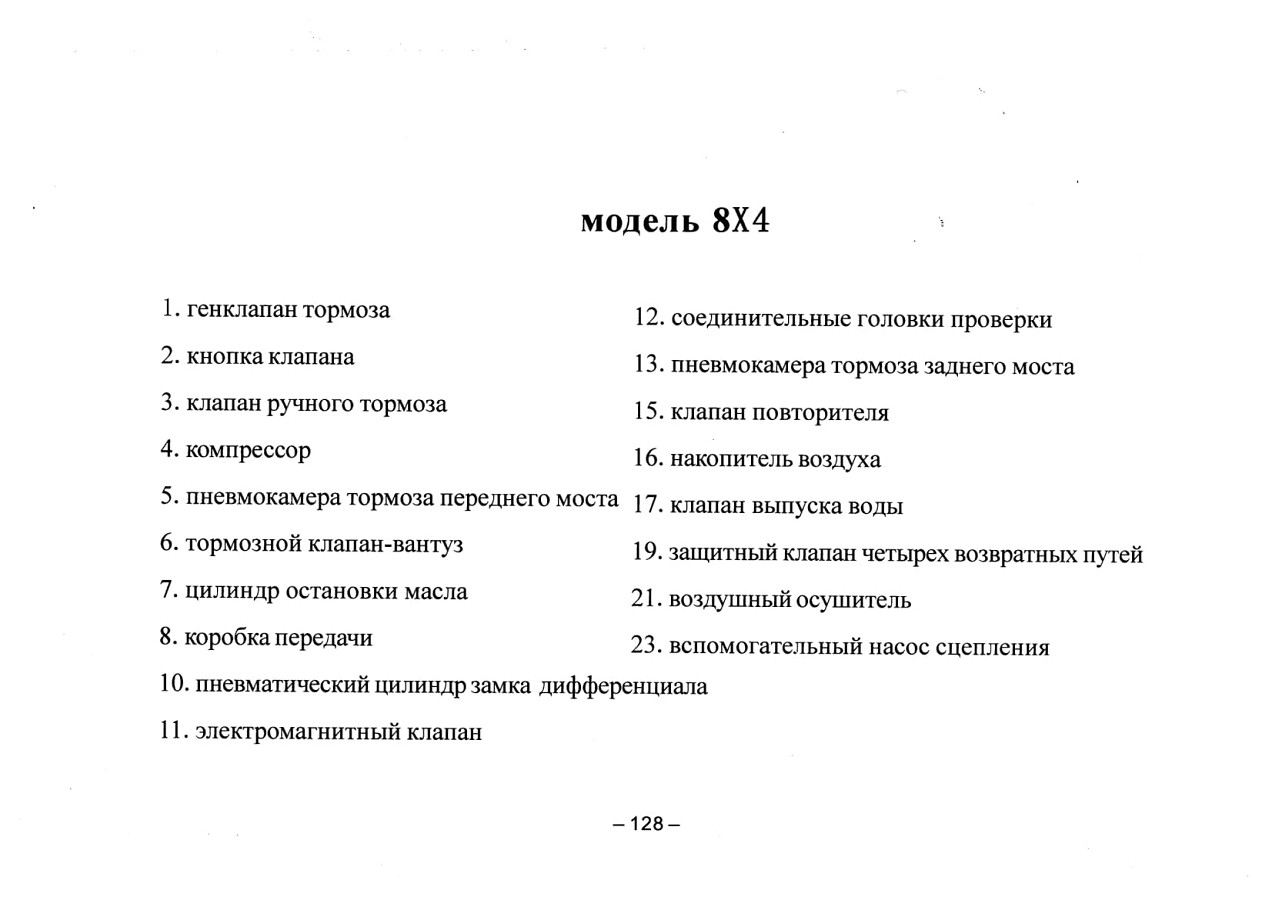

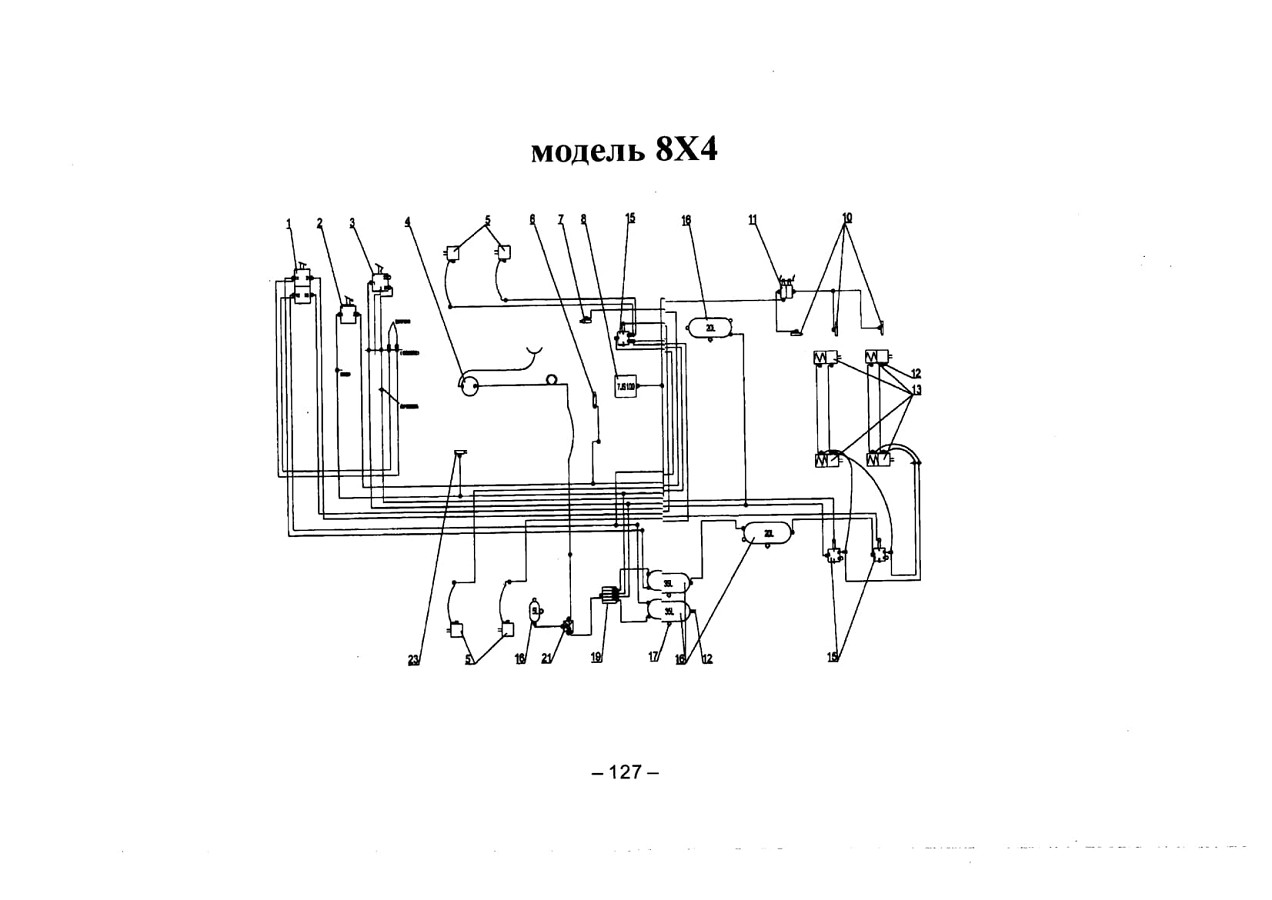

модель 8X4

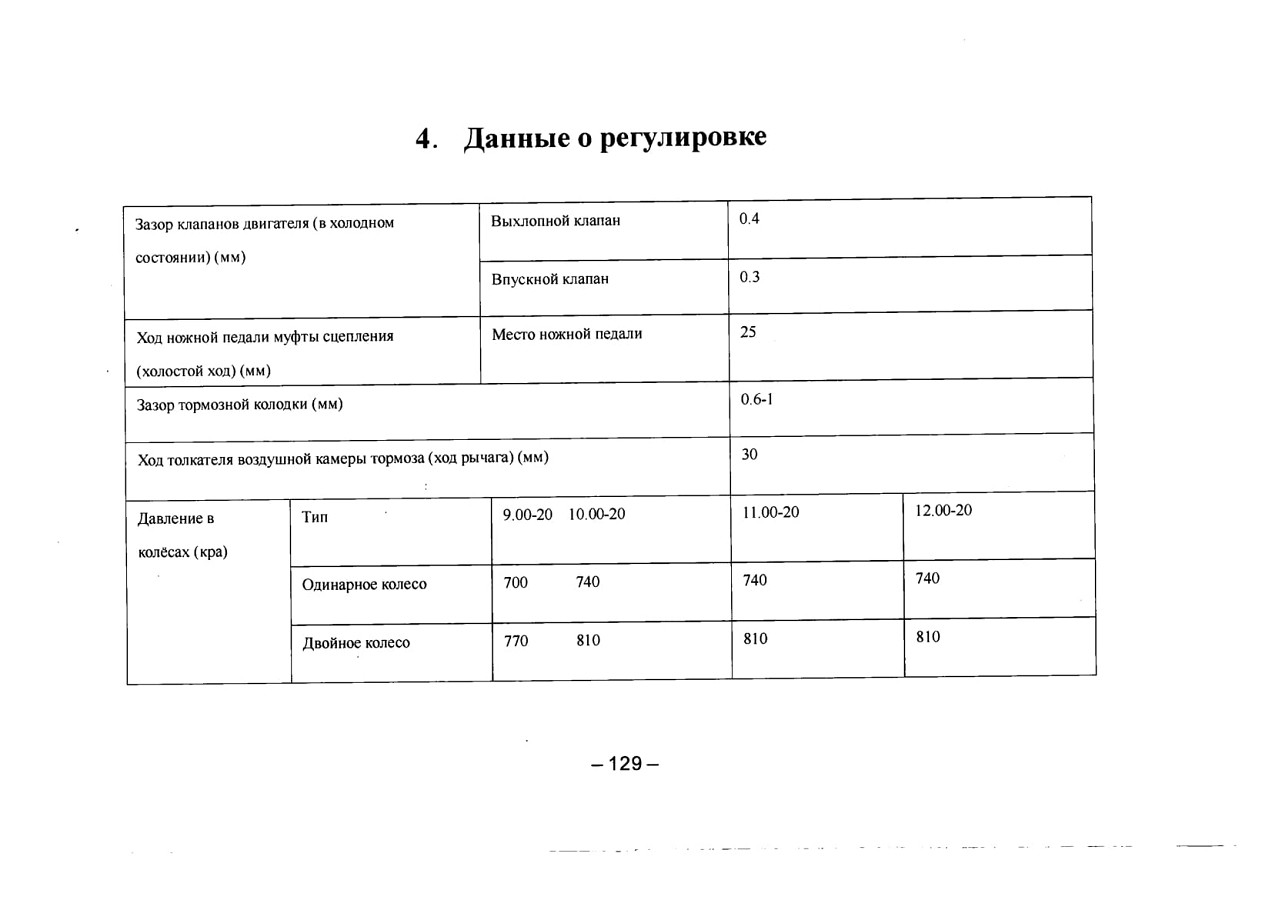

4. Данные о регулировке

5. Описание основных конструкций.

5.1 Двигатель: Применяемый специальный двигатель для тяжелых китайских автомобилей, вода охлаждающий 6-ти цилиндровый прямого ряда, холодный двигатель

нагнетатель. Требование о выходе соответствует GB 17691 -2001, GB3847-1999.

5.2 Задний мост: Задний мост с редуктором одноступенчатый, между колесами и дифференциалами имеется запор, корпус моста прижимается рессорами. Можно выбрать центральный главный одноступенчатый редуктор + бортовые колесные редукторы, с двухступенчатым редуктором ведущего моста.

5.3 Подвеска: На передней подвеске устанавливаются параболические рессоры, имеется амортизатор со стабилизатором; задняя подвеска главной и второстепенной пружины (4x2) или балансировка подвески (6x4).

5.4 Механизм поворота: Гидравлический механизм поворота ZF8098 (входное отверстие), зубчатое полотно реечный винтообразный циркуляционный шар, относительная скорость 22.2 ~ 26.2.

5.5 Муфта сцепления: Сухое одинарное гидропневматическое управление круговой диаметр винтовой пружины ф 420, мембранная пружина ф 430.

5.6 Тормозная система: Тормозная система применяется двойными возвратными путями, с 4-я комплектными установками, рабочее пневматическое давление 0.75 Мра. С центральным клапаном тормоза педали управления.

5.7 Электрооборудование: 24V с одинарным проводом с минусовой массой.

Электрогенератор: Электрогенератор из цельного корпуса, кремний переменным выпрямителем

28V,35V, 1000W.

Стартер: Стартер имеет механизм фрикционной муфты сцепления 24V, 5.4k\w. Аккумулятор при

установки 2x12 V, 135 (можно установить 165).

5.8 Кабина: С плоской крышей, переворачивание вперед с ручным гидравлическим управлением. Кабина имеет 3 параметра; стандарт + длина + высота.
