Haas Automation Руководство оператора токарного станка (2015 год) 96-RU8900 - часть 13

Коды G

3.

Угол Q должен быть положительным значением от 0 до 360000.

При нарезании многозаходной резьбы следует обеспечивать одинаковую высоту

профиля независимо от угла профиля резьбы. Одним из способов достижения этой

цели является написание подпрограммы, которая вызывает только перемещение по

оси Z при нарезании резьбы с разными углами профиля. По окончании выполнения

подпрограммы измените глубину по оси X и вызовите подпрограмму снова.

G93 Режим обратнозависимой подачи (Группа 05)

F - Скорость подачи (проходов в минуту)

Этот G-код указывает на то, что все значения F (скорость подачи) интерпретируются

как количество проходов в минуту. Другими словами, время

(в секундах),

необходимое для выполнения запрограммированного перемещения с помощью G93,

составляет 60 (секунд) деленное на значение F.

G93 обычно используется при обработке с

4 и

5 осями, если программа

сгенерирована с помощью АСУТП. G93 - это способ пересчета линейной скорости

подачи (дюйм/мин) в значение, которое учитывает вращательное перемещение.

Если используется G93, значение F укажет, сколько раз в минуту может повторяться

проход (перемещение инструмента).

Если используется G93, скорость подачи

(F) обязательна для всех блоков

интерполируемых перемещений. Поэтому для каждого блока перемещения, не

являющегося ускоренным, должна назначаться собственная скорость подачи (F).

G94 Цикл обтачивания торцов (Группа 01)

F(E) - Скорость подачи

K - Необязательное расстояние и направление конусности по оси Z

U - Относительное расстояние по оси X до заданного положения, диаметр

W - Относительное расстояние по оси Z до заданного положения

X - Абсолютное расположение заданного положения по оси X

Z - Абсолютное расположение заданного положения по оси Z

*необязательный

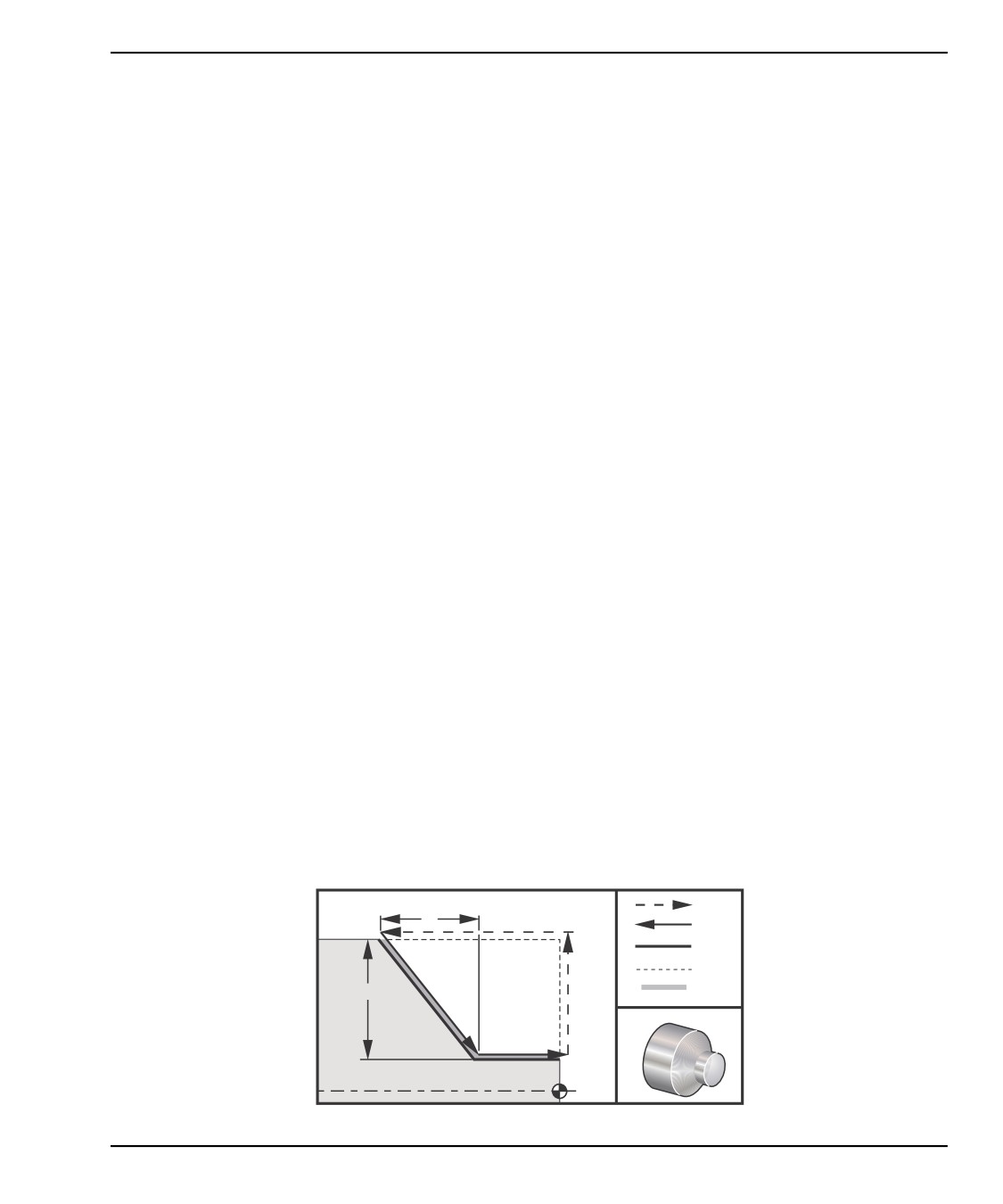

F7.57:

G94 Цикл обтачивания торца: [1] Ускоренное перемещение, [2] Подача,

[3] Запрограммированная траектория, [4] Припуск на проход, [5] Припуск на чистовую

обработку, [6] Начальное положение, [7] Заданное положение.

1

K

2

6

3

4

U/2

5

7

X

345

Список кодов G

Прямолинейное обтачивание торца можно выполнять заданием X, Z и F. При

добавлении K выполняется конусообразный торец. Величина конусности

указывается относительно базы. Т.е. K складывается со значением Х

заданного положения.

Любая из четырех четвертей ZX программируется путем изменения U, W, X и

Z.Конусность бывает положительной или отрицательной. Следующий рисунок дает

несколько примеров значений, обязательных для того, чтобы произвести обработку

в каждой из четырех четвертей.

При относительном программировании знак числа, следующего за переменными U и

W, зависит от направления траектории инструмента. Например, если направление

траектории по оси X отрицательное, значение U - отрицательное.

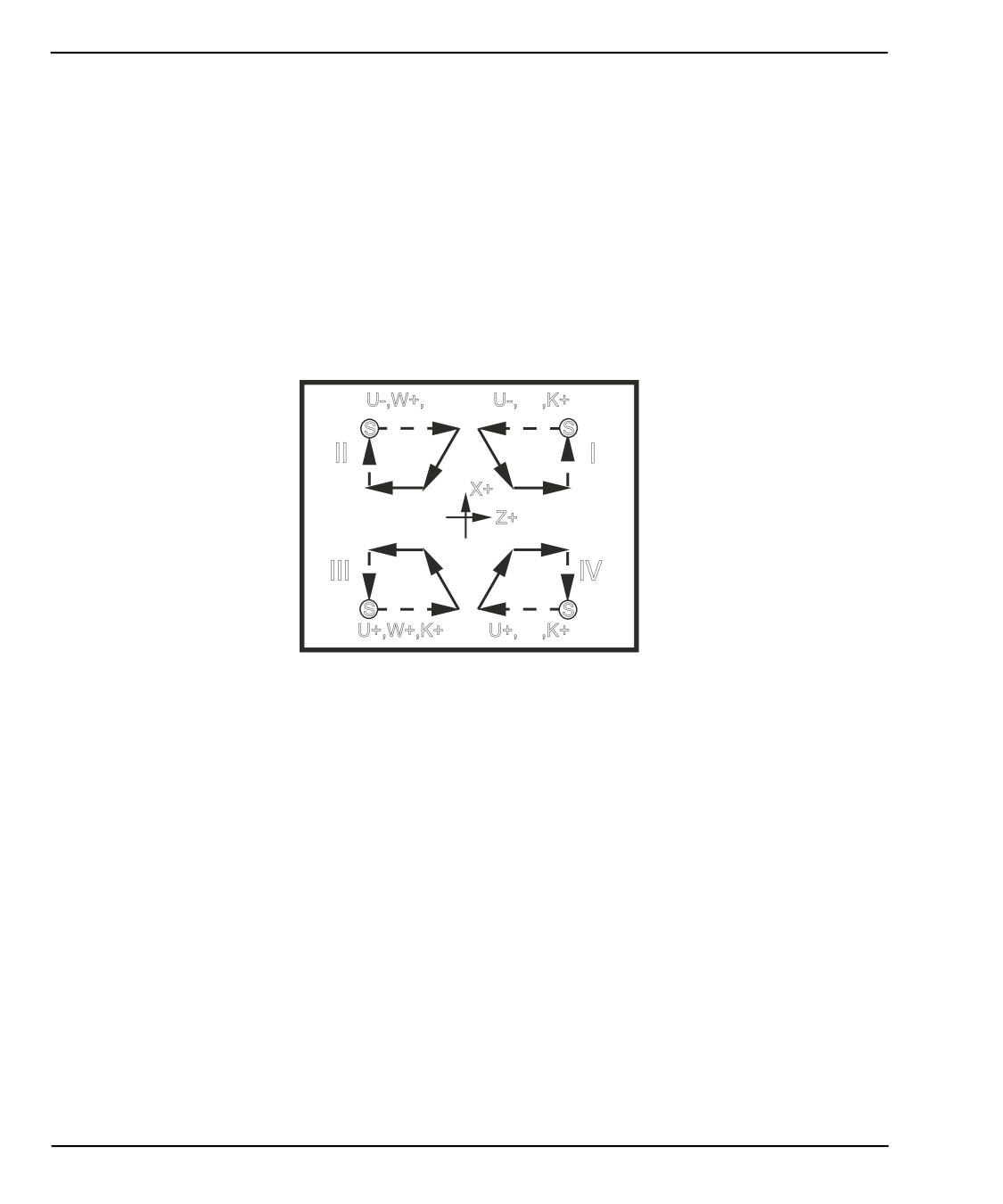

F7.58:

G94 Взаимосвязь адресов: [S] Начальное положение.

U-,W+,K-

U-,W-,K+

S

S

II

I

X+

Z+

III

IV

S

S

U+,W+,K+

U+,W-,K+

G95 Жесткое нарезание осевой резьбы вращающимся

инструментом (Группа 09)

C - Команда абсолютного перемещения оси C (опция)

F - Скорость подачи

R - Положение плоскости R

S - Скорость вращения, об/мин, вызывается перед G95

W - Относительное расстояние по оси Z

Х - Необязательная команда перемещения по оси X (диаметр детали)

Y - Команда перемещения по оси Y

Z - Координата дна отверстия

* необязательный параметр

Цикл G95 жесткого нарезания резьбы приводным инструментом - это осевой цикл

нарезания резьбы, похожий на цикл G84 жесткого нарезания резьбы тем, что он

использует адреса F, R, X и Z, однако у него есть следующие различия:

•

Для нормального нарезания резьбы метчиком система управления должна

быть в режиме подачи на оборот (G99).

•

Команда S (скорость вращения шпинделя) должна выдаваться перед G95.

346

Список кодов G

G112 Перевод XY в XC (группа 04)

Функция преобразования декартовых координат в полярные G112 позволяет

пользователю программировать последующие блоки в декартовых координатах XY,

которые система управления автоматически преобразует в полярные координаты

XC. Пока она активна, плоскость G17 XY используется для линейных проходов G01

по XY, а G02 и G03 - для кругового перемещения. Команды позиционирования X, Y

преобразуются в вращательные перемещения оси C и линейные перемещения

оси X.

ПРИМЕЧАНИЕ: При использовании G112 включается коррекция на инструмент

типа фрезы. Коррекция на инструмент (G41, G42) должна быть

отменена (G40) до выхода из G112.

Пример программы с G112

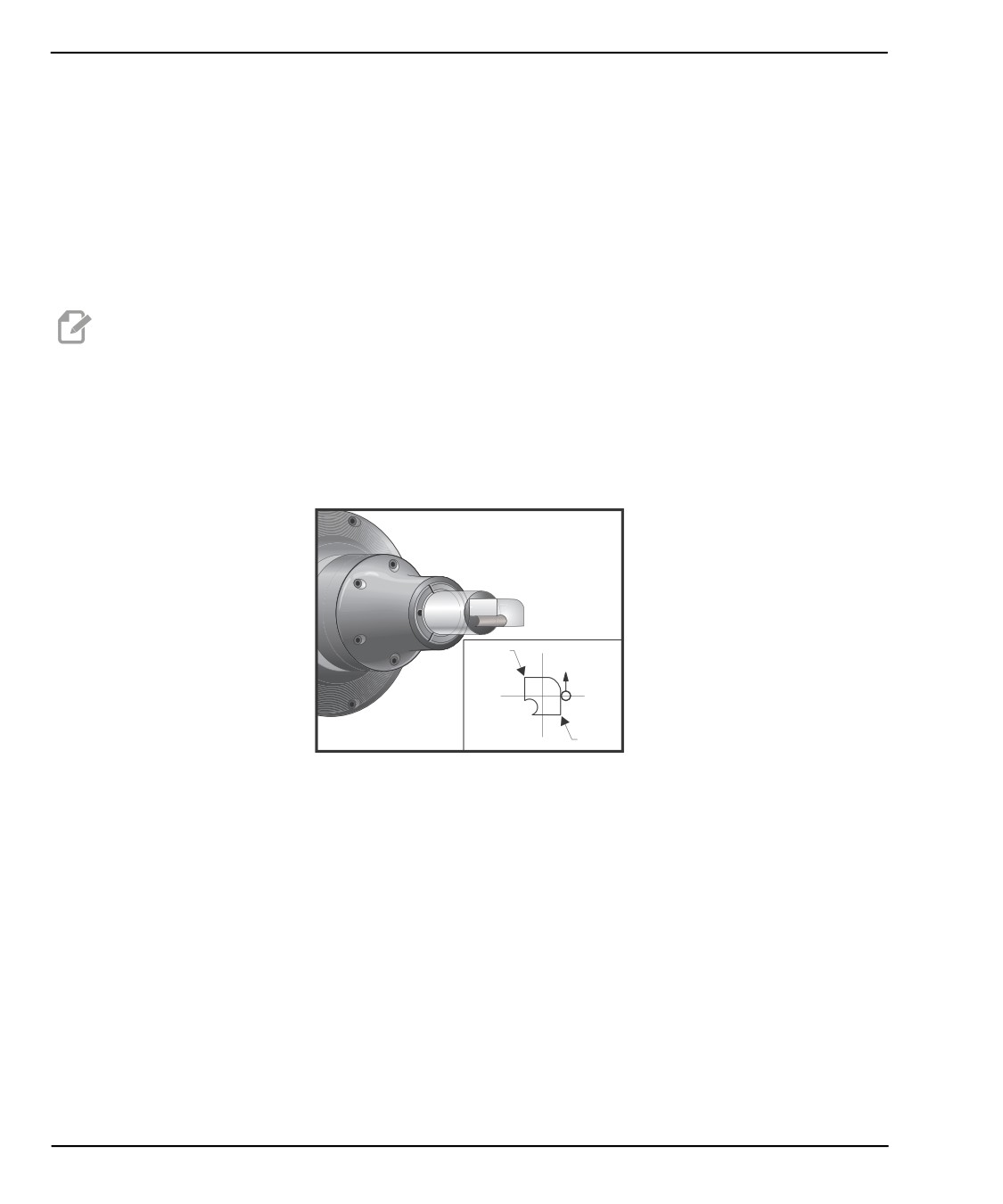

F7.59: G112 Интерпретация XY в XC

Y 1.0

Y

X

X 1.0

% ;

o61121 (G112 ИНТЕРПРЕТАЦИЯ XY в XC) ;

(G54 X0 Y0 - в центре вращения) ;

(Z0 - на торце детали) ;

(T1 - концевая фреза) ;

(НАЧАЛО БЛОКОВ ПОДГОТОВКИ) ;

T101 (Выбор инструмента и коррекции 1) ;

G00 G18 G20 G40 G80 G99 (Безопасный запуск) ;

G17 G112 (Вызов плоскости XY, интерпретация XY в XC) ;

G98 (Подача в минуту) ;

M154 (Включить ось C) ;

G00 G54 X0.875 C0. Z0.1 ;

(Ускоренное перемещение в 1-е положение) ;

P1500 M133 (Приводной инструмент ЧС при 1500 об/мин) ;

M08 (Включение подачи СОЖ) ;

(НАЧАЛО БЛОКОВ РЕЗАНИЯ) ;

352

Коды G

G155 Реверсивный стандартный цикл нарезания резьбы с

использованием 5-й оси (Группа 09)

G155 выполняет нарезание резьбы только плавающим метчиком. G174 имеется для

реверсивного жесткого нарезания резьбы с 5 осью.

E - Задает расстояние от исходного положения до дна отверстия (должно быть

положительное значение)

F - Скорость подачи

L - Количество повторов

A - Исходное положение инструмента по оси А

B - Исходное положение инструмента по оси В

X - Исходное положение инструмента по оси Х

Y - Исходное положение инструмента по оси Y

Z - Исходное положение инструмента по оси Z

S - Скорость вращения шпинделя

Координаты X, Y, Z, A, B необходимо программировать до команды запуска

стандартного цикла. Это положение используется в качестве

«Начального

исходного положения». Система управления автоматически включит вращение

шпинделя против часовой стрелки перед этим стандартным циклом.

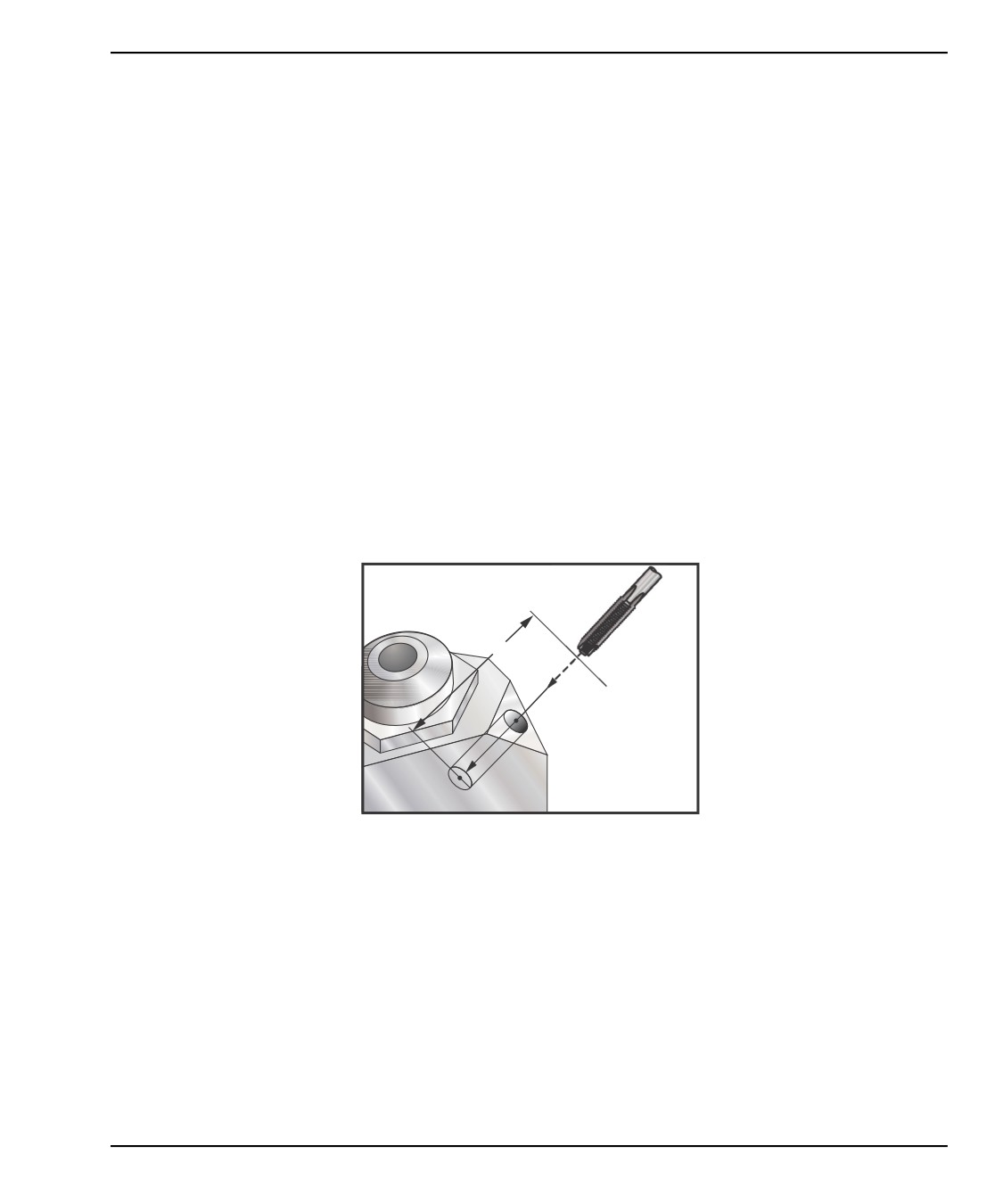

F7.60:

G155 Стандартный цикл реверсивного нарезания резьбы с 5 осью

E

G159 Фоновый подхват / Возврат детали

Команда автоматического загрузчика деталей (АЗД) См. руководство для АЗД Haas.

355

Коды G

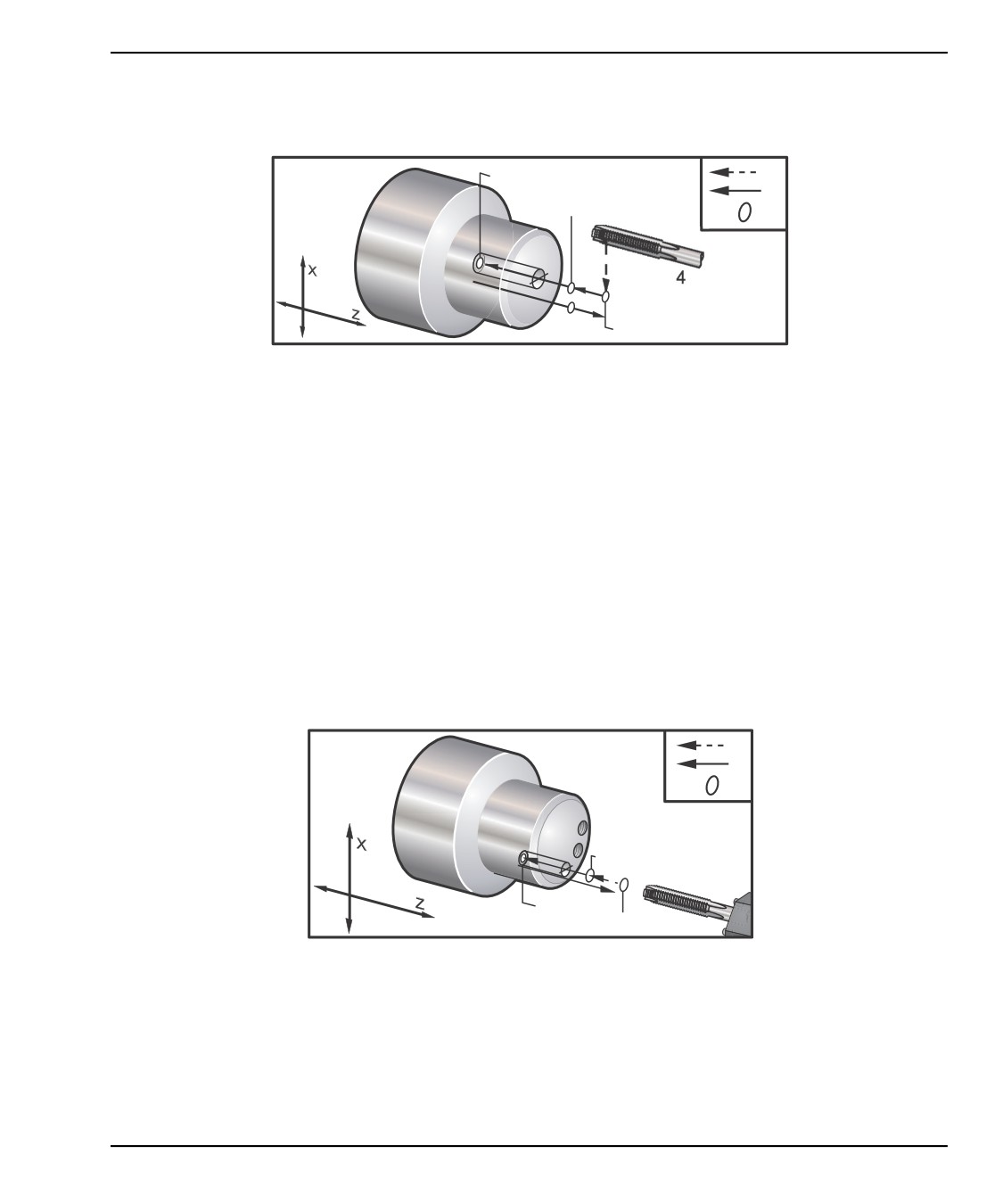

F7.61: G184 Стандартный цикл обратного нарезания резьбы метчиком [1] Ускоренное

перемещение, [2] Подача, [3] Начало или конец прохода, [4] Метчик с левой резьбой,

[5] Начальная плоскость, [R] Плоскость R, [Z] Координата дна отверстия.

1

Z

2

R

3

5

G186 Реверс жесткого нарезания резьбы приводным

инструментом (для левой резьбы) (группа 09)

F - Скорость подачи

C - Положение оси C

R - Положение плоскости R

S - Скорость вращения, об/мин, необходимо вызывать перед G186

W - Относительное расстояние по оси Z

X - Команда перемещения диаметра детали по оси X

Y - Команда перемещения по оси Y

Z - Координата дна отверстия

* необязательный параметр

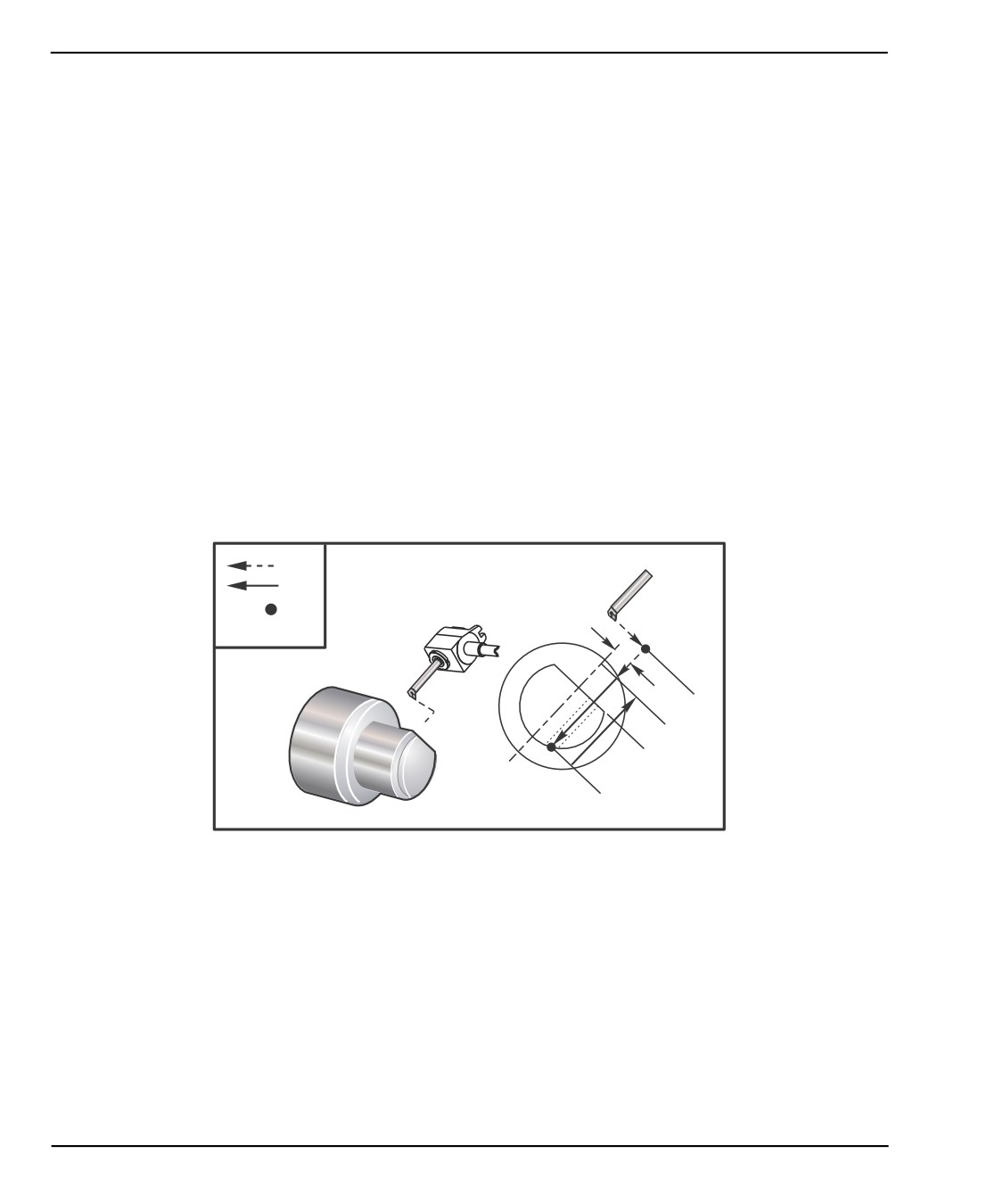

F7.62:

G95, G186 Жесткое нарезание резьбы приводным инструментом: [1] Ускоренное

перемещение, [2] Подача, [3] Начало или конец прохода, [4] Начальная плоскость,

[R] Плоскость R, [Z] Координата дна отверстия.

1

2

3

R

Z

4

До начала этого стандартного цикла нет необходимости в запуске вращения

шпинделя (по часовой стрелке), система управления делает это автоматически. См.

G84.

G187 Контроль точности (Группа 00)

Программирование G187 следующее:

G187 E0.01 (задание значения) ;

357

Список кодов G

G187 (возврат к значению настройки 85) ;

;

Код G187 используется для выбора точности обработки углов. Форма для

использования G187 следующая: G187 Ennnn, где nnnn - необходимая точность.

G195/G196 Радиальное нарезание резьбы приводным

инструментом вперед/назад (Диаметр) (Группа 00)

F - Скорость подачи на оборот (G99)

U - Относительное расстояние по оси X

S - Скорость вращения, об/мин, вызывается перед G195

X - Координата по оси X на дне отверстия

Z - Координата по оси Z перед сверлением

Перед подачей команды G195/G196 инструмент должен быть установлен в

начальную точку. Этот код G вызывается для каждого отверстия, в котором

нарезается резьба. Цикл начинается с текущего положения, нарезание резьбы до

заданной глубины оси X. Плоскость R не используется. В строках с G195/G196

должны использоваться только значения X и F. Если команды G195/G196 подаются

снова, инструмент должен быть установлен в начальную точку любого из

дополнительных отверстий.

S Скорость вращения должна вызываться как положительное число. Контролировать

правильность направления запуска шпинделя не требуется, система управления

делает это автоматически.

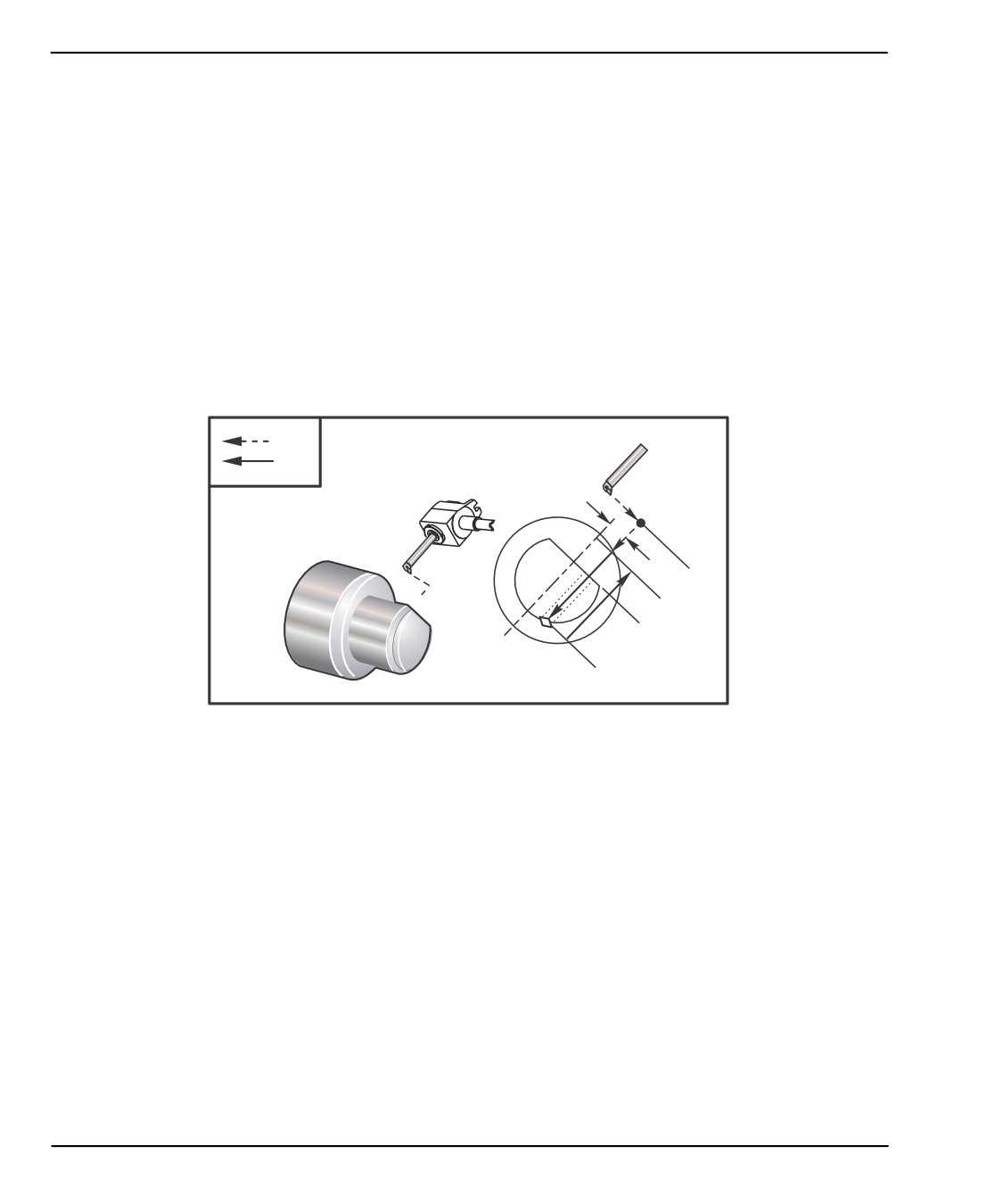

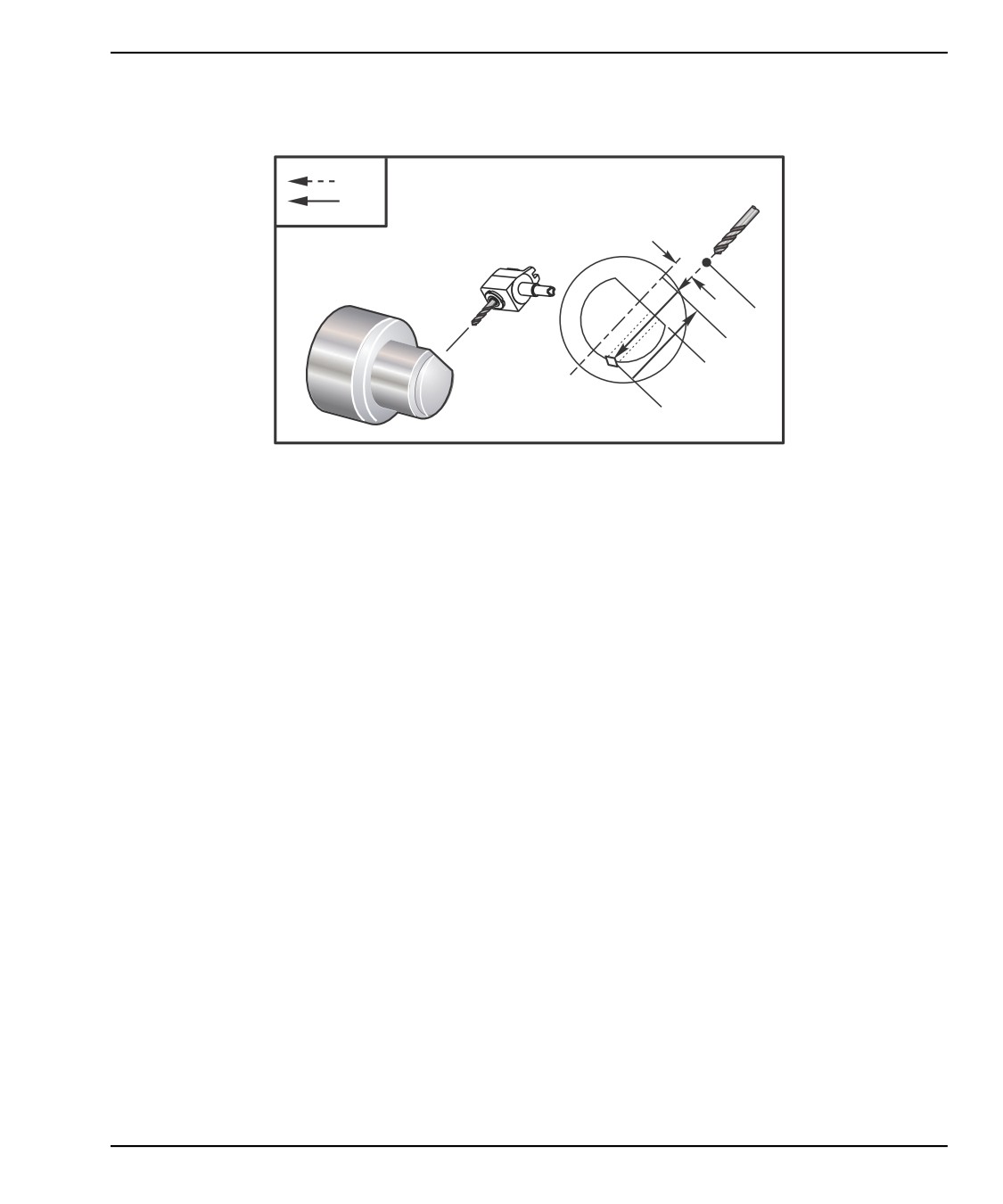

F7.63:

G195/G196 Жесткое нарезание резьбы приводным инструментом: [1] Ускоренное

перемещение, [2] Подача, [3] Начало или конец прохода, [4] Начальная точка,

[5] Поверхность детали, [6] Дно отверстия, [7] Осевая линия.

1

2

3

Y

4

5

7

6

% ;

o61951 (G195 РАДИАЛЬНОЕ НАРЕЗАНИЕ РЕЗЬБЫ ПРИВОДНЫМ) ;

(ИНСТРУМЕНТОМ) ;

(G54 X0 Y0 - в центре вращения) ;

(Z0 - на торце детали) ;

(T1 - это метчик) ;

358

Коды G

Когда револьверная головка разжимается, она перемещается к шпинделю на очень

малую величину (возможно ,1-,2"), поэтому не следует подводить инструмент к

самым кулачкам или цанге при подаче команды G200.

Поскольку перемещения U и W - это относительные расстояния от текущих координат

инструмента, если выполнить отвод толчковой подачей и запустить программу в

новом положении, револьверная головка перемещается вверх и направо от этого

нового положения. Другими словами, если вручную выполняется отвод задней бабки

толчковой подачей в пределах .5", а затем подается команда G200 T202 U.5 W1.

X1. Z1., произойдет удар револьверной головки о заднюю бабку при относительном

перемещении W1. (1" вправо). По этой причине возможно целесообразно задать

настройку 93 и настройку 94, «Запретная зона задней бабки». Информацию об этом

можно найти на странице 109.

G211 Ручная размерная настройка инструмента / G212

Автоматическая размерная настройка инструмента

Эти коды G используются при измерении головкой как для автоматической, так и для

ручной измерительной головки (только токарные станки SS и ST).

G241 Стандартный цикл радиального сверления (группа 09)

C - Команда абсолютного перемещения по оси C

F - Скорость подачи

R - Координата плоскости R (диаметр)

X - Координата дна отверстия (диаметр)

Y - Команда абсолютного перемещения оси Y

Z - Команда абсолютного перемещения оси Z

* необязательный параметр

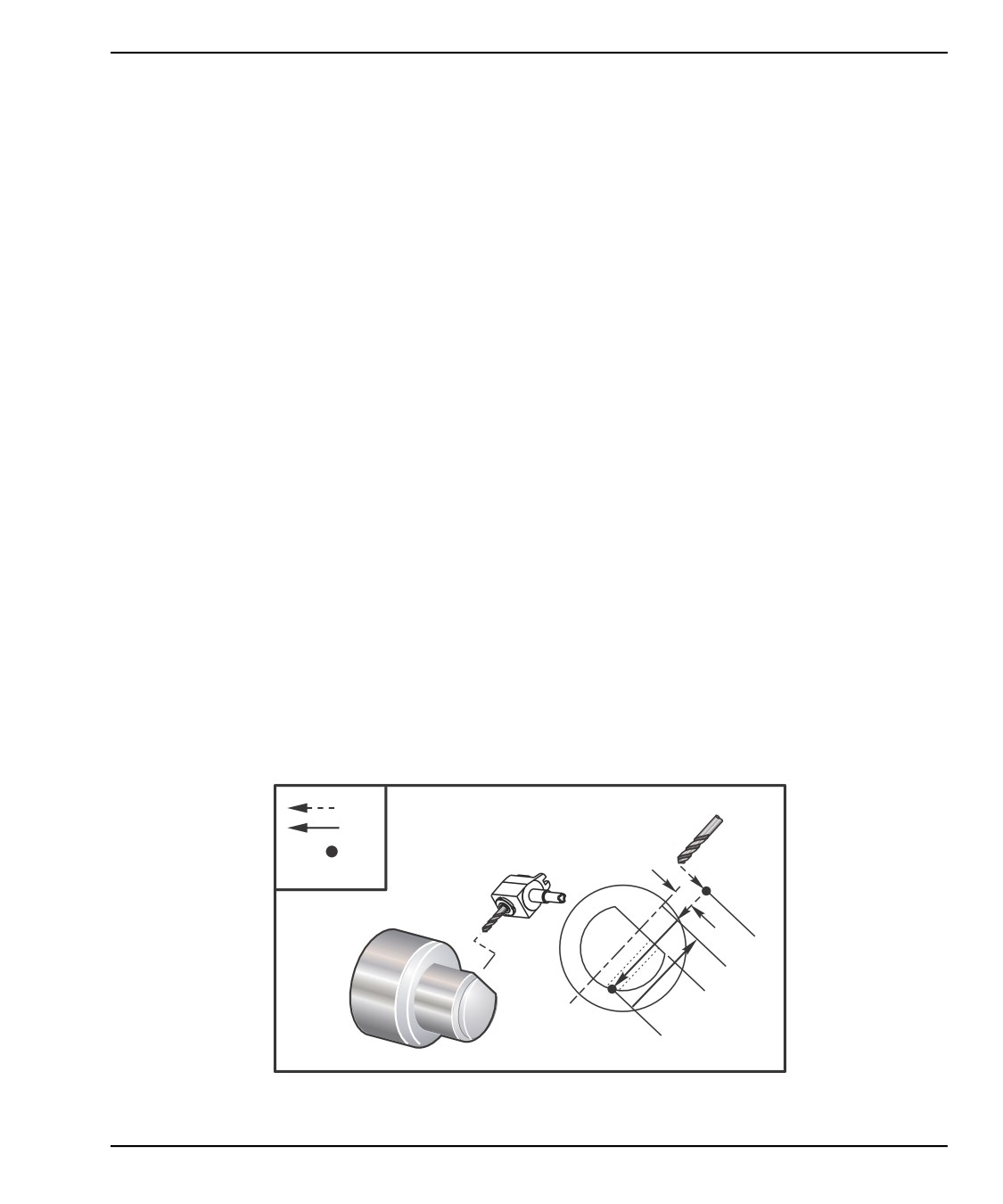

F7.64:

G241 Стандартный цикл радиального сверления [1] Ускоренное перемещение,

[2] Подача, [3] Начало или конец прохода, [4] Начальная точка, [5] Плоскость R,

[6] Поверхность детали, [Z] Дно отверстия, [8] Осевая линия.

1

2

3

Y

4

5

6

8

7

% ;

o62411 (G241 РАДИАЛЬНОЕ СВЕРЛЕНИЕ) ;

363

Коды G

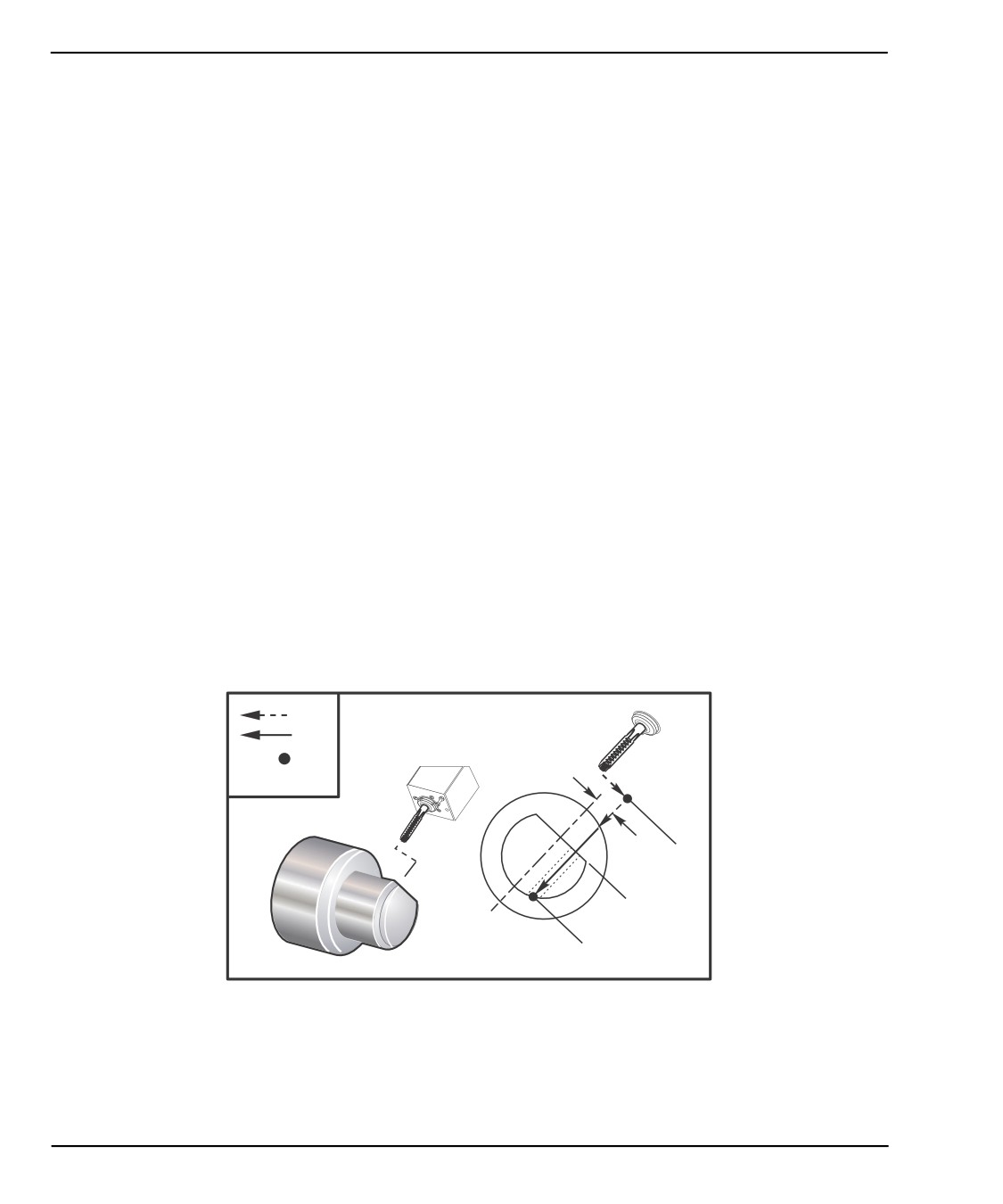

F7.65: G242 Стандартный цикл радиального сверления центровых отверстий [1] Ускоренное

перемещение, [2] Подача, [3] Начальная точка, [4] Плоскость R, [5] Поверхность

детали, [6] Задержка у дна отверстия, [7] Осевая линия.

1

2

Y

3

4

5

7

6

% ;

o62421 (G242 РАДИАЛЬНОЕ СВЕРЛЕНИЕ ЦЕНТРОВЫХ) ;

(ОТВЕРСТИЙ) ;

(G54 X0 Y0 - в центре вращения) ;

(Z0 - на торце детали) ;

(T1 - центровочное сверло) ;

(НАЧАЛО БЛОКОВ ПОДГОТОВКИ) ;

T101 (Выбор инструмента и коррекции 1) ;

G00 G18 G20 G40 G80 G99 (Безопасный запуск) ;

G98 (Подача в минуту) ;

M154 (Включить ось C) ;

G00 G54 X5. Y0.125 Z-1.3 (Ускоренное перемещение в) ;

(1-е положение) ;

P1500 M133 (Приводной инструмент ЧС на 1500 об/мин) ;

M08 (Включение подачи СОЖ) ;

(НАЧАЛО БЛОКОВ РЕЗАНИЯ) ;

G241 X2.1 Y0.125 Z-1.3 C35. R4. P0.5 F20. ;

(Сверлить до X2.1) ;

X1.85 Y-0.255 Z-0.865 C-75. P0.7 (следующее) ;

(положение) ;

(НАЧАЛО БЛОКОВ ЗАВЕРШЕНИЯ) ;

G00 Z1. M09 (Ускоренное перемещение отвода,) ;

(выключение подачи СОЖ) ;

M155 (Выключение оси C) ;

M135 (Приводной инструмент выкл.) ;

G53 X0 Y0 (Исходное положение X и Y) ;

G53 Z0 (Исходное положение Z) ;

M30 (Завершение программы) ;

% ;

365

Список кодов G

G243 Стандартный цикл радиального сверления с выводом

инструмента (группа 09)

C - Команда абсолютного перемещения по оси C

F - Скорость подачи

I - Значение глубины резания первого прохода

J - Величина уменьшения глубины резания на каждый проход

K - Минимальная глубина резания

P - Время задержки у дна отверстия

Q - Значение врезания, всегда относительное

R - Координата плоскости R (диаметр)

X - Координата дна отверстия (диаметр)

Y - Команда абсолютного перемещения оси Y

Z - Команда абсолютного перемещения оси Z

* необязательный параметр

F7.66:

G243 Стандартный цикл обычного радиального сверления с периодическим выводом

инструмента [1] Ускоренное перемещение, [2] Подача, [3] Начало или конец прохода,

[4] Плоскость R, [#52] Настройка 52, [5] Плоскость R, [6] Поверхность детали,

[#22] Настройка 22, [7] Задержка у дна отверстия, [8] Осевая линия.

1

2

3

Y

Q

Q

Q

4

#52

5

6

8

#22

#22

7

Примечания по программированию: Если указаны I, J и K, выбирается другой режим

обработки. При первом проходе выполняется врезание на значение I, каждый

последующий проход будет уменьшен на величину J, а минимальная глубина

резания - K. Нельзя использовать значение Q при программировании с помощью I, J

и K.

366

Список кодов G

M155 (Выключение оси C) ;

M135 (Приводной инструмент выкл.) ;

G00 G53 X0 Y0 M09 (Исходное положение X и Y,) ;

(выключение подачи СОЖ) ;

G53 Z0 (Исходное положение Z) ;

M30 (Завершение программы) ;

% ;

G245 Стандартный цикл радиального растачивания (группа 09)

C - Команда абсолютного перемещения по оси C

F - Скорость подачи

R - Координата плоскости R (диаметр)

X - Координата дна отверстия (диаметр)

Y - Команда абсолютного перемещения оси Y

Z - Команда абсолютного перемещения оси Z

* необязательный параметр

F7.67:

G245 Стандартный цикл радиального растачивания: [1] Ускоренное перемещение,

[2] Подача, [3] Начало или конец прохода, [4] Начальная точка, [5] Плоскость R,

[6] Поверхность детали, [Z] Дно отверстия, [8] Осевая линия.

1

2

3

Y

4

5

6

8

7

% ;

o62451 (G245 РАДИАЛЬНОЕ РАСТАЧИВАНИЕ) ;

(G54 X0 Y0 - в центре вращения) ;

(Z0 - на торце детали) ;

(T1 - расточной резец) ;

(НАЧАЛО БЛОКОВ ПОДГОТОВКИ) ;

T101 (Выбор инструмента и коррекции 1) ;

G00 G18 G20 G40 G80 G99 (Безопасный запуск) ;

G98 (Подача в минуту) ;

M154 (Включить ось C) ;

G00 G54 X5. Y0.125 Z-1.3 (Ускоренное перемещение в) ;

(1-е положение) ;

P500 M133 (Приводной инструмент ЧС на 500 об/мин) ;

368

Список кодов G

G249 Стандартный цикл радиального растачивания с задержкой

(группа 09)

C - Команда абсолютного перемещения по оси C

F - Скорость подачи

P - Время задержки у дна отверстия

R - Положение плоскости R

X - Координата дна отверстия

Y - Команда перемещения по оси Y

*Z - Команда перемещения оси Z

* необязательный параметр

F7.68: G249 Стандартный цикл радиального растачивания с задержкой [1] Ускоренное

перемещение, [2] Подача, [3] Начальная точка, [4] Плоскость R, [5] Поверхность

детали, [6] Задержка у дна отверстия, [7] Осевая линия.

1

2

Y

3

4

5

7

6

% ;

o62491 (G249 РАДИАЛЬНОЕ РАСТАЧИВАНИЕ С ЗАДЕРЖКОЙ) ;

(G54 X0 Y0 - в центре вращения) ;

(Z0 - на торце детали) ;

(T1 - расточной резец) ;

(НАЧАЛО БЛОКОВ ПОДГОТОВКИ) ;

T101 (Выбор инструмента и коррекции 1) ;

G00 G18 G20 G40 G80 G99 (Безопасный запуск) ;

G98 (Подача в минуту) ;

M154 (Включить ось C) ;

G00 G54 X5. Y0.125 Z-1.3 (Ускоренное перемещение в) ;

(1-е положение) ;

P500 M133 (Приводной инструмент ЧС на 500 об/мин) ;

M08 (Включение подачи СОЖ) ;

(НАЧАЛО БЛОКОВ РЕЗАНИЯ) ;

G249 X2.1 Y0.125 Z-1.3 C35. R4. P1.35 F20. ;

(Растачивание до X2.1) ;

X1.85 Y-0.255 Z-0.865 C-75. P1.65 (следующее) ;

(положение) ;

372

Коды G

(НАЧАЛО БЛОКОВ ЗАВЕРШЕНИЯ) ;

G00 Z1. M09 (Ускоренное перемещение отвода,) ;

(выключение подачи СОЖ) ;

M155 (Выключение оси C) ;

M135 (Приводной инструмент выкл.) ;

G53 X0 Y0 (Исходное положение X и Y) ;

G53 Z0 (Исходное положение Z) ;

M30 (Завершение программы) ;

% ;

7.2

Подробная информация в Интернете

Обновленная и дополнительная информация, включая полезные советы,

рациональные приемы работы, процедуры технического обслуживания и другое,

доступна в центре ресурсов Haas по ссылке diy.HaasCNC.com. Также можно

отсканировать в мобильное устройство код, расположенный ниже, чтобы прямо

перейти в центр ресурсов:

373

содержание      ..     11      12      13      14     ..
