Leadwell Токарный станок с ЧПУ LTC-35. Руководство по эксплуатации (2008 год) - часть 7

Содержание





7.

Настройка



и



регулировка





7.1

Регулировка



уровня

………………………………………………………………... 7-1



7.2

Настройка



и



регулировка



гидравлического



давления

…………………………… 7-2

7.3

Настройка



и



регулировка



устройства



подачи



смазки

………………………......... 7-3

7.4

Регулировка



датчика



задней



бабки

………………………………………………... 7-4













































7.

Настройка



и



регулировка





Описание



технического



обслуживания



Период



Способ



Примечание

Погрешность



шага



шарикового



винта

 1000

часов



компенсация





Зазор

 1000

часов



компенсация





Регулировка



натяжения



ремня



полгода



регулировка





Смещение



зажимного



патрона



с



цилиндром



1000

часов



измерение







Примечание

:



1.



Продолжительность



расчетного



периода

 -

это



время



от



включения



станка



до



его



выключения

.

2.



При



выполнении



вышеописанных



регулировок



обращаться



к



местному



представителю



нашей



компании



за



услугами



уполномоченного



квалифицированного



техника



для



выполнения



данных



регулировочных



работ

.




6.1

Регулировка



уровня





При



следующих



условиях



уровень



станка



нужно



повторно



регулировать

.


1)

Вибрация



во



время



резания

.

2)

Столкновение



узлов



станка



по



причине



неправильной



работы

.

3)

Каждые

 1000

часов



эксплуатации



станка

.

4)

Метод



регулировки



уровня

,

см

.

Главу

 5.3.




























7-1

7.2

Настройка



и



регулировка



гидравлического



давления








(1)



Включить



электропитание



станка

.






(2)



Ослабить



гайку



главного



регулировочного



клапана



с



помощью



ключа

,

затем



затягивая



гайку



шестигранным



ключом



установить



требуемое



давление

.



Задаваемое



давление

: 45

кг

/

см

2





(3)



Затянуть



гайку



регулировочного



клапана



после



настройки

.




Настройка



датчика



гидравлического



давления

:



1)



Установите



давление



на

 25

кг

/

см

2

,

как



описано



выше



шаг

 1

и



шаг

 2.

Установите



предел



срабатывания



аварийной



сигнализации



при



давлении



в

 25

кг

/

см

2

.



2)



Регулируйте



давление



пока



не



услышите



звуковой



сигнал

,

зафиксируйте



датчик

.

3)



В



соответствии



с



шагом

 2

установите



гидравлическое



давление



на

 45

кг

/

см

2

.

После



установки



затяните



гайку

.



Теперь



звуковой



сигнал



не



звенит

.



















7-2



7.3

Настройка



и



регулировка



устройства



подачи



смазки

.



Функционирование

:



1.



Датчик



времени



оснащен



двумя



свободными



разъемами



для



давления



и



определения



уровня



масла

.

Это



устройство



подачи



масла



предназначено



для



работы



с



данным



программным



обеспечением



станка



и



оснащено



защитой



от



превышения



максимально



допустимого



давления



и



нехватки



масла



в



баке

 (

в



случае



если



уровень



масла



в



баке



опустится



ниже



допустимого

),

а



также



системой



предупредительной



сигнализации



с



датчиком



определения



давления



в



маслопроводе

.

Чтобы



избежать



закупорки



маслопровода



или



засорения



фильтра

,

что



сократит



долговечность



станка

,

не



используйте



повторно



отработанное



или



восстановленное



масло

.

Периодически

 (

один



раз



в

 3-5

месяцев

)

чистите



фильтр

.


2.



Нажмите



кнопку



подачи



масла

,

чтобы



выполнить



подачу



масла

.




Характеристики

:



Тип



ТК

-1203

Е



Макс

.

расход

 180

см

3

/

мин

.

Макс

.

давление

 12-15

кг

/

см

2



Поплавковый



выключатель



●



Объем



бака



для



масла

 3

л



Устройство



защиты



от



превышения



давления



●



Напряжение

 (50/60

Гц

)

одна



фаза

 110

В

  200

В



Потребляемая



электроэнергия

 20

Вт



Устройство



сброса



давления



●



Диа

.

соединения



РТ

1/8
























7-3

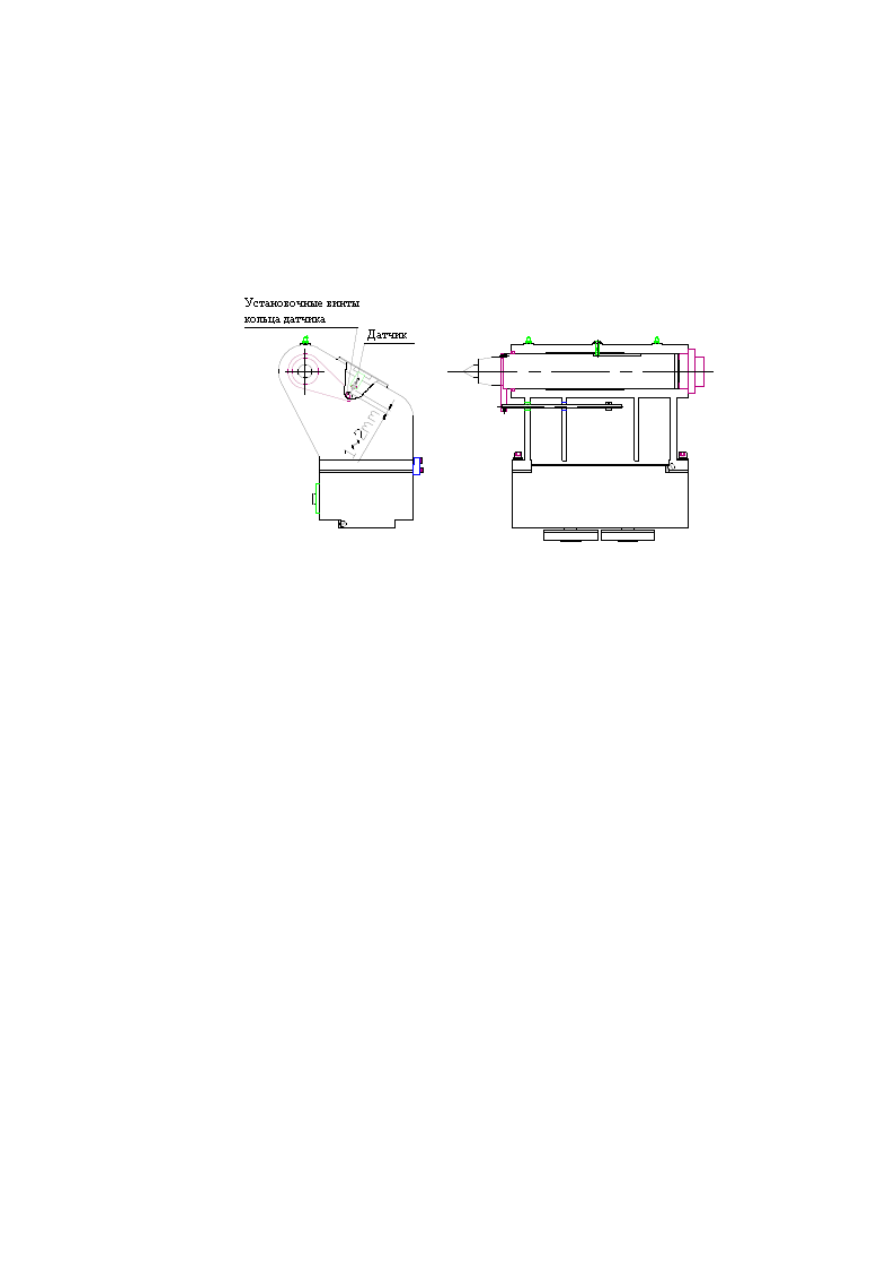

7.4

Регулировка



датчика



задней



бабки

.



(1)



Зажмите



заготовку



в



патроне

.

(2)



Переместите



заднюю



бабку



до



касания



с



центральным



отверстием



заготовки

.

(3)



Установите



расстояние



между



датчиком



и



кольцом



датчика

 1~ 2

мм

.

(4)



Ослабьте



установочные



винты



кольца



датчика

.

Выполняйте



регулировку



пока



датчик



не



подаст



сигнал



при



приближении



пиноли



задней



бабки

.

(5)



Проверить

 ‘

диагностика



№

2’

и



убедиться

,

что



бит

 0

стоит



как

 «1».




































7-4

Содержание






8.

Обнаружение



и



устранение



неисправностей





 8.1

Диагностика



неисправностей

……………………………………………... 8-1

 8.2

Техническое



обслуживание



концевого



выключателя



по



оси



Х

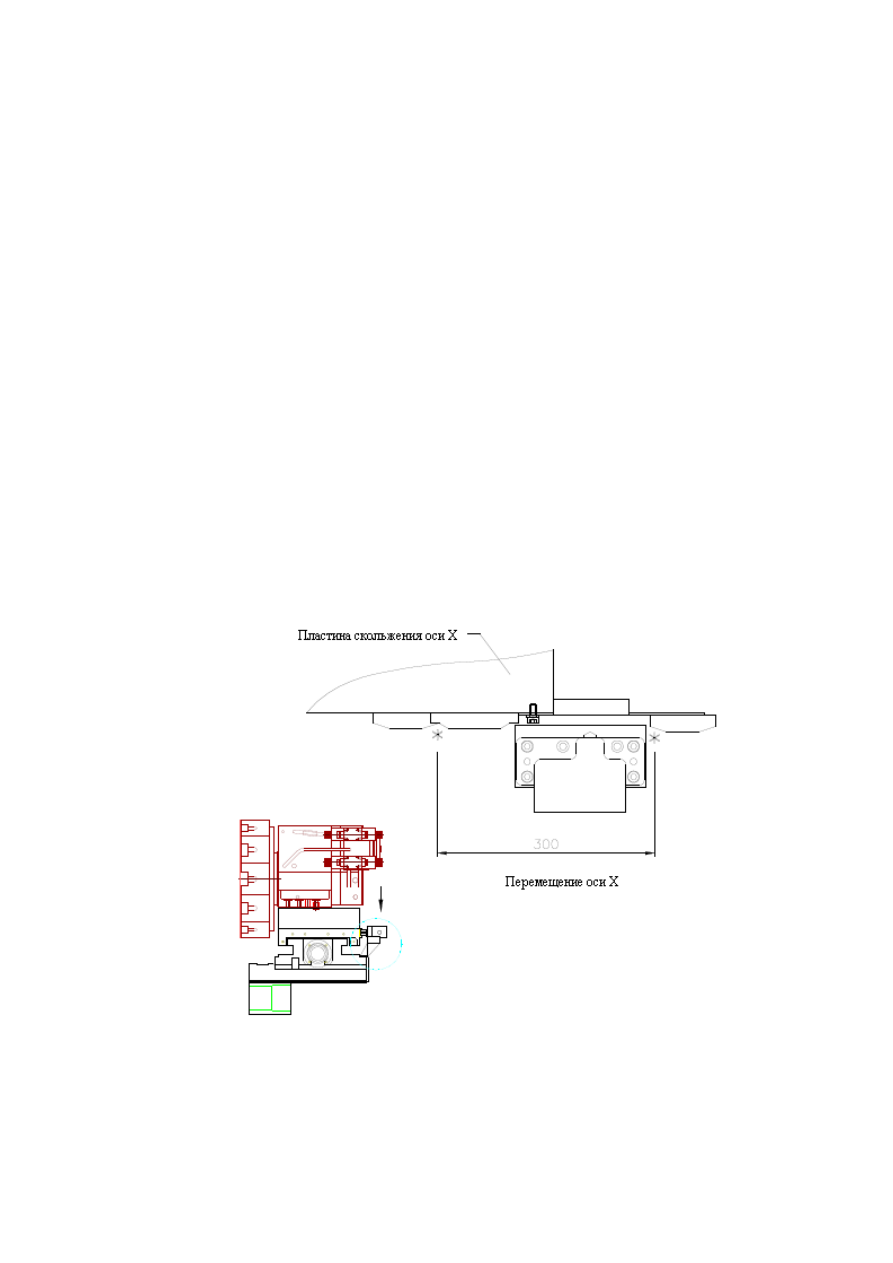

…………. 8-5

 8.3

Техническое



обслуживание



концевого



выключателя



по



оси

 Z…………. 8-6

 8.4

Техническое



обслуживание



датчика



устройства



для



настройки



инструмента

…………………………………………………………………

8-7

 8.5

Техническое



обслуживание



концевого



выключателя



на



защитном



ограждении

………………………………………………………………….

8-8

 8.6

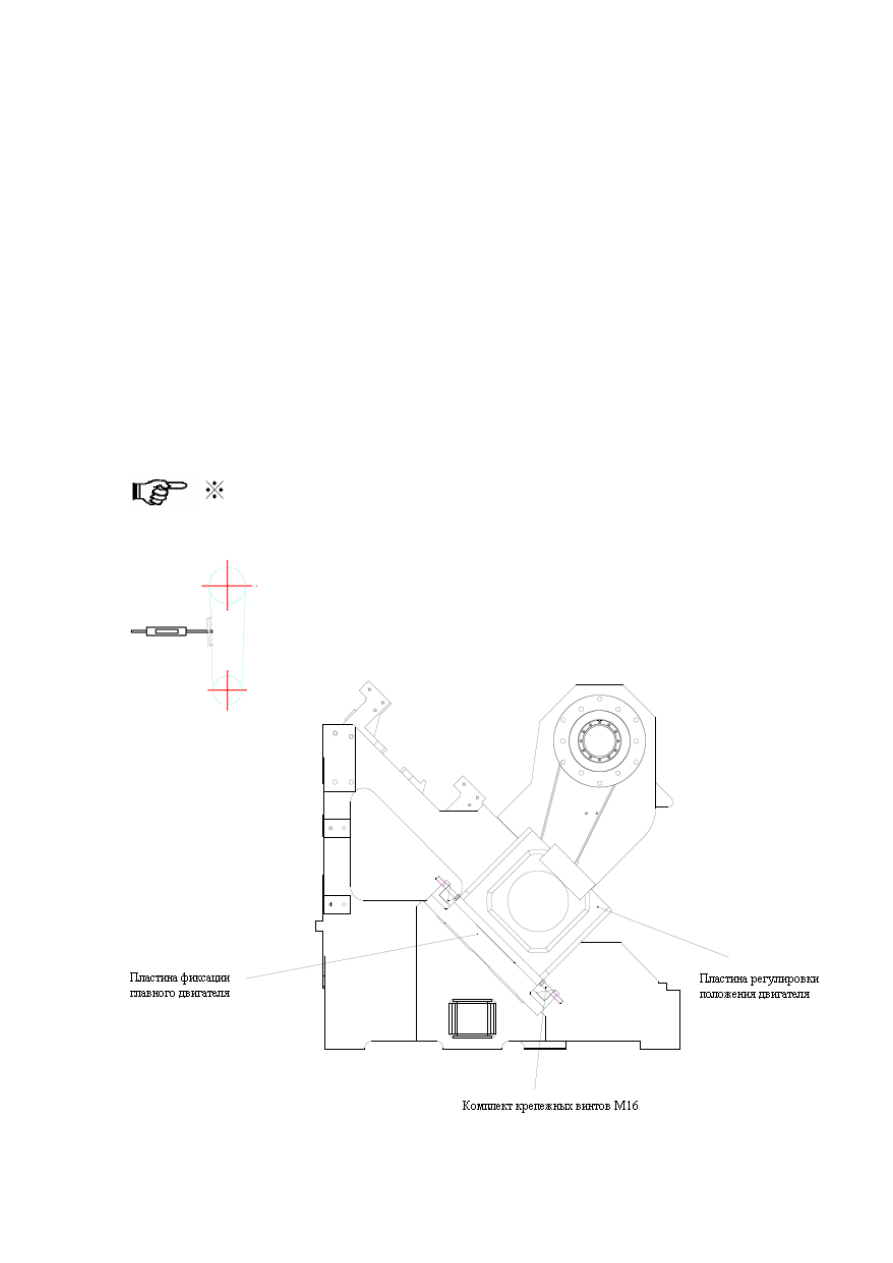

Регулировка



натяжения



ремня



привода



шпинделя

………………………. 8-9





































8.

Обнаружение



и



устранение



неисправностей





8.1

Диагностика



неисправностей





Аварийные



сообщения



Номер



диагностики



Причина



Способы



устранения





(

Диагностика



№

 570

бит



0

показывает

 1)

Номер



инструмента



В



команде



введена



величина



больше



заданной

.

1)

Изменить



номер



инструмента

,

который



неправильно



был



введен



в



программе

.

Примечание

:

Номер



инструмента



не



может



быть



больше



заданного



значения



в



диагностике



№

 440.



(

Диагностика



№

 570

бит



0

показывает

 1)

Оси



Х

, Z

зашли



в



безопасную



зону



патрона



1)

Отредактировать



диагностику

 (

далее



диагностика

 – DGN)



№

 D450

(

Прочитайте



инструкции



в



руководстве



по



электрооборудованию

 N1-1

и

 N1-2).



(

Диагностика



№

 570

бит



3

показывает

 1)

Ошибка

,

выявленная



контролем



по



чётности



номера



инструмента



при



смене



инструмента

.

1)

Изменить

 DGN

№

 492

и

 442,

совпадающие



с



заданным



значением



номера



инструмента

.

2)

Проверить



реле



вращения



револьверной



головки



по



и



против



часовой



стрелки

.

3)

Проверить



напряжение



на



внешней



клемме

 +24

В

,

правильное



или



нет

.

4)

Проверьте

 DGN

№

 385 - 4000

мс

.

5)

Проверьте



работоспособность



датчика



револьверной



головки

.

6)

Нет



ли



проблем



с



электрической



цепью

.

Обратитесь



в



сервисный



центр

.



(

Диагностика



№

 570

бит



4

показывает

 1)

Ось

 Z

зашла



в



безопасную



зону



устройства



настройки



инструмента

.

1)

Изменить



параметр

 846

и

 856

(

Диапазон



движения



оси

 Z).



(

Диагностика



№

 570

бит



5

показывает

 1)

Открыта



дверца



защитного



ограждения



во



время



работы



в



автоматическом



режиме



или



в



режиме



ручного



ввода



данных

.

1)

Во



время



работы



в



автоматическом



режиме



или



в



режиме



ручного



ввода



данных



защитное



ограждение



должно



быть



закрыто

.

2)

Нажмите



выключатель



блокировки



дверцы



защитного



ограждения



и



введите



М

21

в



режиме



ручного



ввода



данных

.

Примечание

:

Так



работать



нельзя

,

это



станет



причинной



возникновения



опасности

.



(

Диагностика



№

 570

бит



6

показывает

 1)

Патрон



в



разжатом



состоянии

.

1)

Выполните



зажим



патрона



при



помощи



педального



переключателя

,

включится



светодиод

.





(

Диагностика



№

 570

бит



7

показывает

 1)

Цилиндр



патрона



не



дошел



до



конца



своего



хода

.

1)

Это



опционная



функция

.

2)

Если



станок



оснащен



этой



функцией

,

проверьте



усилие



зажима



патрона



или



положение



датчика

.





8-1

Аварийные



сообщения



Номер



диагностики



Причина



Способы



устранения





(

Диагностика



№

 571

бит



0

показывает

 1)

Ось



Х



не



вышла



в



ноль



до



того



как



ось

 Z

вывелась



в



ноль



в



ручном



режиме

.

Выполните



возврат



оси



Х



в



ноль



в



ручном



режиме

.



(

Диагностика



№

 571

бит



1

показывает

 1)

Оси



Х



и

 Z

не



вышли



в



ноль

.

1)

Выполните



возврат



осей



Х



и

 Z

в



ноль



в



ручном



режиме



после



включения



питания



блока



ЧПУ

.



(

Диагностика



№

 571

бит



2

показывает

 1)

Рука



настройки



инструмента



в



неправильном



положении



или



ошибка



выполнения



данной



операции

.

1)

Если



рука



настройки



инструмента



в



верхнем



положении

,

поставьте



переключатель



устройства



настройки



инструмента

,

расположенный



на



панели



управления

,

в



положение

 OFF (

Выкл

).

2)

Если



рука



настройки



инструмента



в



нижнем



положении

,

поставьте



переключатель



устройства



настройки



инструмента

,

расположенный



на



панели



управления

,

в



положение

 ON (

Вкл

).



(

Диагностика



№

 571

бит



3

показывает

 1)

Диск



револьверной



головки



не



был



зажат



во



время



смены



инструмента

.

1)

Проверить



напряжение



на



внешней



клемме

 +24

В

,

правильное



или



нет

.

2)

Проверьте



правильность



положения



датчика



револьверной



головки

.

3)

Проверьте



кабель



передачи



сигнала



МТ

-10

и



М

20-43,

нет



ли



повреждений

.

4) DGN

№

 375 = 3000

мс

.

5)

Нет



ли



проблем



с



электрической



цепью

.

Обратитесь



в



сервисный



центр

.



(

Диагностика



№

 571

бит



4

показывает

 1)

1)

Относительно



программируемой



задней



бабки

,

ось



Z

не



находится



в



положении



включения

,

но



задана



команда



М

55

или



М

56.

2)

Активирован



выключатель



разжима



задней



бабки

,

для



выполнения



разжима



в



ручном



режиме

.

1)

Это



опционная



функция

.

2)

Координаты



задней



бабки

: D470,

D472

Координаты



оси

 Z: D460, D462

3)

Передвинуть



ось

 Z

в



положение



программируемой



задней



бабки

,

изменить

 D470, D472.









8-2

Аварийные



сообщения



Номер



диагностики



Причина



Способы



устранения





(

Диагностика



№

 571

бит



5

показывает

 1)

Переключатель



вниз

/

вверх



устройства



настройки



инструмента



в



противоположном



положении



относительно



датчика



вниз

/

вверх



устройства



настройки



инструмента

.

1)

Проверьте



положение

,

при



необходимости



поставьте



переключатель



положения



устройства



настройки



инструмента

,

расположенный



на



панели



управления

.



(

Диагностика



№

 574

бит



0

показывает

 1)

Не



работает



усилитель



шпинделя

.

1)

Осмотрите



усилитель



шпинделя

,

отображено



ли



.

Свяжитесь



с



сервисным



центром

.



(

Диагностика



№

 574

бит



1

показывает

 1)

Слишком



низкое



гидравлическое



давление

.

1)

Проверьте



уровень



гидравлического



масла

,

при



необходимости



долейте

.

2)

Проверьте



кабель



передачи



сигнала



М

18-5,

нет



ли



повреждений

.

3)

Проверьте



работоспособность



датчика



гидравлической



системы

.

4)

Свяжитесь



с



сервисным



центром

.



(

Диагностика



№

 574

бит



2

показывает

 1)

На



датчик



не



поступает



сигнал



от



пиноли



при



ее



возврате



в



прежнее



положение

.

1)

Отрегулировать



положение



датчика

.

См

.

глава

 7.4.

2)

Проверьте

 DGN

№

 2

бит

 6

должен



показывать

 1,

при



возврате



пиноли

.

3)

Проверьте



кабель



передачи



сигнала



М

18-8,

нет



ли



повреждений

.

4)

Проверьте



работоспособность



датчика

.



(

Диагностика



№

 574

бит



3

показывает

 1)

При



М

25 (

для



устройства



подачи



прутка



с

 LNS)

в



автоматическом



режиме



без



прутка

.

1)

Это



опционная



функция

.

2)

Вставить



пруток



в



устройство



подачи



прутка

.



(

Диагностика



№

 574

бит



4

показывает

 1)

На



датчик



не



поступает



сигнал



от



пиноли



при



ее



выдвижении

.

1)

Отрегулировать



положение



датчика

,

так



чтобы



на



него



поступал



сигнал



при



выдвижении



пиноли

.

2)

Проверьте

 DGN

№

 2

бит

 0

должен



показывать

 1

до



того



как



датчик



передаст



сигнал



на



пиноль

.

3)

Проверьте



кабель



передачи



сигнала



М

18-6,

нет



ли



повреждений

.

4)

Проверьте



работоспособность



датчика

.







8-3

Аварийные



сообщения



Номер



диагностики



Причина



Способы



устранения





(

Диагностика



№

 574

бит



5

показывает

 1)

При



подводе



Renishaw

к



датчику



режим



должен



быть

 JOG

(

толчковая



подача

).

Перейдите



на



режим

 JOG (

толчковая



подача

).



(

Диагностика



№

 574

бит



6

показывает

 1)

Датчик



не



обнаруживает



подход



и



отвод



пиноли

.

1)

Отрегулировать



положение



датчика

,

так



чтобы



сигнал



подавался



как



при



подводе



пиноли

,

так



и



при



ее



возврате

.

2)

Проверить

 DGN

№

 2

бит

 0

или



бит

 6,

показывает



ли

 1.



(

Диагностика



№

 574

бит



7

показывает

 1)

Не



выполняется



зажим



программируемой



задней



бабки

.

1)

Выбрать



режим

 MPG (

управление



от



маховичка

).

2)

Нажать



кнопку



зажим

/

разжим



задней



бабки

.

3)

Выполнить



М

55

в



режиме

 MDI

(

ручной



ввод



данных

).



(

Диагностика



№

 575

бит



1

показывает

 1)

Ошибка



устройства



подачи



прутка

.

1)

Проверьте

,

нет



ли



неисправностей



устройства



подачи



прутка

.

2)

Проверьте

 DGN

№

 4

бит

 2

показывает



1.



(

Диагностика



№

 575

бит



2

показывает

 1)

Недостаточное



давление



воздуха

.

1)

Увеличьте



давление



воздуха

.



(

Диагностика



№

 575

бит



5

показывает

 1)

Ошибка



обнаружения



колебаний



скорости



шпинделя

. (G25,

G26).

1)

Это



опционная



функция

.



(

Диагностика



№

 575

бит



4

показывает

 1)

Угол



ориентации



перешел

 360

0

.

1)

Убедитесь

,

что



М

19

В

***.

Значение



В

***

не



превышает

 360.



(

Диагностика



№

 575

бит



5

показывает

 1)

Ошибка



уловителя



деталей

.

1)

Проверьте



работоспособность



датчика



уловителя



деталей

.

2)

Проверьте

 DGN

№

 365,

который



установлен



на

 3500

мс

.





Примечание

:

В



связи



с



тем

,

что



модели



станков



и



опционные



функции



разные

,

аварийные



сообщения

,

выдаваемые



вашим



станком



могут



отличаться



содержанием



от



описанных



выше

.








8-4

8.2

Техническое



обслуживание



концевого



выключателя



по



оси



Х

.


8.2.1

Выберите



режим

 MPG (

управление



маховичком

)

и



ось



Х

 (

переключатели



на



панели



управления

).


8.2.2

Отрегулируйте



нулевую



точку



по



оси



Х

.



Передвиньте



ось



Х



в



положительном



направлении



до



касания



с



концевым



выключателем

,

стоящим



от



упора



нулевой



точки



оси



Х



на

 9-10

мм

,

как



показано



на



рисунке



ниже

.

Теперь



диагностика



№

16

бит

 5

изменится



с

 1

на

 0.

Если



замена



на

 0

не



произойдет

,

регулируйте



выключатель



до



тех



пор

,

пока



при



касании



с



упором



нулевой



точки



значение



не



заменится



на

 0.


8.2.3

Передвиньте



без



останова



ось



Х



в



положительном



направлении

,

когда



диагностика



№



16

бит

 5

показывает

 0.

Затем



снова



передвиньте



ось



Х



до



тех



пор

,

пока



диагностика



№

 16

до



5

не



изменится



с

 0

на

 1.

Теперь



концевой



выключатель



отдалить



и



не



касаться



упора



нулевой



точки

.


8.2.4

Снова



передвиньте



ось



Х

.

Когда



концевой



выключатель



касается



упор

,

диагностика



№



21

бит

 4

меняется



с

 1

на

 0

и



переходит



на

 MDI

режим

 (

режим



ручного



ввода



данных

).

На



экране



появляется



сообщение

 «NOT READY» (

не



готов

).


8.2.5

Вернуть



кнопку

 EMG

в



исходное



положение

.

Теперь



передвинуть



ось



Х



вперед



в



отрицательном



направлении

,

а



концевой



выключатель



отдалить



от



упора

.

Проверьте



диагностику



№

 16

бит

 5

и

 21

бит

 4

показывает

 1.













8-5

8.3

Техническое



обслуживание



концевого



выключателя



по



оси

 Z


8.3.1

Выберите



режим

 MPG (

управление



маховичком

)

и



ось

 Z (

переключатели



на



панели



управления

).


8.3.2

Отрегулируйте



нулевую



точку



по



оси

 Z.



Передвиньте



ось

 Z

в



положительном



направлении



до



касания



с



концевым



выключателем

,

стоящим



от



упора



нулевой



точки



оси

 Z

на

 4-6

мм

,

как



показано



на



рисунке



ниже

.

Теперь



диагностика



№

17

бит

 5

изменится



с

 1

на

 0.

Если



замена



на

 0

не



произойдет

,

регулируйте



выключатель



до



тех



пор

,

пока



при



касании



с



упором



нулевой



точки



значение



не



заменится



на

 0.


8.3.3

Передвиньте



без



останова



ось

 Z

в



положительном



направлении

,

когда



диагностика



№



17

бит

 5

показывает

 0.

Затем



снова



передвиньте



ось

 Z

до



тех



пор

,

пока



диагностика



№

 17

до



5

не



изменится



с

 0

на

 1.

Теперь



концевой



выключатель



отдалить



и



не



касаться



упора



нулевой



точки

.


8.3.4

Снова



передвиньте



ось

 Z.

Когда



концевой



выключатель



касается



упор

,

диагностика



№



21

бит

 4

меняется



с

 1

на

 0

и



переходит



на

 MDI

режим

 (

режим



ручного



ввода



данных

).

На



экране



появляется



сообщение

 «NOT READY» (

не



готов

).


8.3.5

Вернуть



кнопку

 EMG

в



исходное



положение

.

Теперь



передвинуть



ось

 Z

вперед



в



отрицательном



направлении

,

а



концевой



выключатель



отдалить



от



упора

.

Проверьте



диагностику



№

 17

бит

 5

и

 21

бит

 4

показывает

 1.














8-6

8.4

Техническое



обслуживание



датчика



устройства



настройки



инструмента

.


[

См

.

руководство



на

 RENISHAW].


















































8-7

8.5

Техническое



обслуживание



концевого



выключателя



на



защитном



ограждении

.





(

Только



для



станков



с



СЕ

)


8.5.1

Установите



выключатель



блокировки



на



неподвижное



ограждение



и



закройте



дверцу



этого



ограждения

.


8.5.2

Отрегулируйте



выключатель



блокировки

,

так



чтобы



было



хорошее



касание



с



активатором

.


8.5.3

Проверьте



диагностику



№

 2

бит

 3,

при



закрытой



дверце



должен



показывать

 1.


8.5.4

Проверьте



диагностику



№

 2

бит

 3,

при



открытой



дверце



должен



показывать

 0.


















8-8

8.6

Регулировка



натяжения



ремня



привода



шпинделя

.



Примечание

:

модель



ремня

: 5VX-1320.



Регулировка



выполняется



следующим



образом

:


8.6.1

Вывинтить



крепежные



винты



М

8

пластины



фиксации



главного



двигателя



и



пластины



регулировки



положения



двигателя

.


8.6.2

Вывинтить



крепежные



винты



М

8

как



с



внутренней

,

так



и



с



наружной



стороны



пластины



фиксации



главного



двигателя

,

что



бы



была



возможность



отрегулировать



положение



двигателя



и



натяг



ремня

.

Затем



измерьте



натяжение



ремня



и



убедитесь

,

что



оно



соответствует



требуемому

.



Натяжение



ремня

: 4.0

кг

 ~ 4.5

кг

.


8.6.3

Затем



затяните



гайку



регулировочного



винта

,

а



также



шесть



винтов

 (

М

8)

пластины



регулировки



положения



двигателя

.



Примечание

:

Если



станок



новый

,

выполняйте



регулировку



натяжения



ремня



каждые



три



месяца

.

Через



некоторый



период



времени

,

выполняйте



регулировку



натяжения



ремня



каждые



шесть



месяцев

.





8-9

Предостережение

:

работа



шпинделя





A.



ПРОДУВ



ШПИНДЕЛЯ

:

1.



Задавайте



давление



на



продув



шпинделя



в



диапазоне

 1,2

кг

/

см

2

~1,5

кг

/

см

2

.



 (

Предостережение

):



При



включенном



питании



станка

,

проверьте



корректность



функционирования



продува



шпинделя

.



 (

Предостережение

):



Не



отключать



продув



шпинделя

,

не



изменять



давление



воздуха

,

это



может



привести



к



повреждению



или



поломке



шпинделя

.



B.



МАСЛООХЛАДИТЕЛЬ



ШПИНДЕЛЯ

:

1.



Температурное



воздействие



на



вал



и



гильзу



шпинделя



может



привести



к



поломке



подшипника



шпинделя

.

Температура



маслоохладителя



шпинделя



устанавливается



на

 2

0

С



выше



комнатной



температуры

.

2.



Температура



маслоохладителя



шпинделя



поворотного



типа



изначально



установлена



на

 25

0

С

.

Отрегулируйте



в



соответствии



с



местом



расположения



станка

.

3.



Цифровой



маслоохладитель



шпинделя



сам



определит



температуру



шпинделя



внутри



помещения

,

никаких



дополнительных



регулировок



выполнять



не



нужно

.



 (

Предостережение

):



При



включенном



питании



станка

,

проверьте



корректность



функционирования



маслоохладителя



шпинделя

.



C.



ПРОГРЕВ



ШПИНДЕЛЯ

:

Для



того



чтобы



вращение



шпинделя



было



мягким



длительный



срок

,

а



также



для



того



чтобы



продлить



срок



его



службы

,

ежедневно



выполняйте



прогрев



шпинделя

.



D.



ПОВЫШЕНИЕ



ТЕМПЕРАТУРЫ



ШПИНДЕЛЯ

:

1.



Шпиндель



этого



станка



оснащен



высокоточным



радиально

-

упорным



шарикоподшипником

,

который



заполняется



консистентной



смазкой



стойкой



к



повышенью



температуры

.

Эта



смазка



способствует



сохранению



точности



и



препятствует



повышению



температуры



во



время



вращения

.

2.





Если



температура



шпинделя



становится



выше



комнатной



температуры



на

 20

0

С

,

это



означает

,

что



в



работе



шпинделя



имеются



неполадки

.

Незамедлительно



свяжитесь



с



производителем



станка



для



проведения



необходимого



ремонта

.



 (

Предостережение

):



Запрещено



самостоятельно



разбирать



шпиндель

,

в



противном



случае



пользователь



берет



на



себя



всю



ответственность

.



E.



ОПТИМАЛЬНОЕ



ИСПОЛЬЗОВАНИЕ



ВРЕМЕНИ



РАБОТЫ



ШПИНДЕЛЯ



НА



ВЫСОКИХ



СКОРОСТЯХ

:

1.



Период



вращение



шпинделя



на



чрезвычайно



высокой



скорости



не



должен



превышать

 ¼

ежедневных



рабочих



часов

.

2.



Для



обработки



используется



низкая



скорость



вращения



шпинделя

 -

ниже



нормальной

 (85%

работы



шпинделя



на



чрезвычайно



высокой



скорости

).

3.



При



работе



шпинделя



в



нормальных



условиях



на



нормальной



скорости

,

его



работа



не



должна



превышать

 8

часов



в



день

.

В



противном



случае



снизьте



нормальную



скорость



вращения



до

 70%

от



скорости



шпинделя

,

или



на

 1

час



поставьте



минимальную



скорость

.



                                                                              1                                                                       01
