Leadwell Токарный станок с ЧПУ LTC-35. Руководство по эксплуатации (2008 год) - часть 5

4.4

Транспортировка



станка



после



распаковки

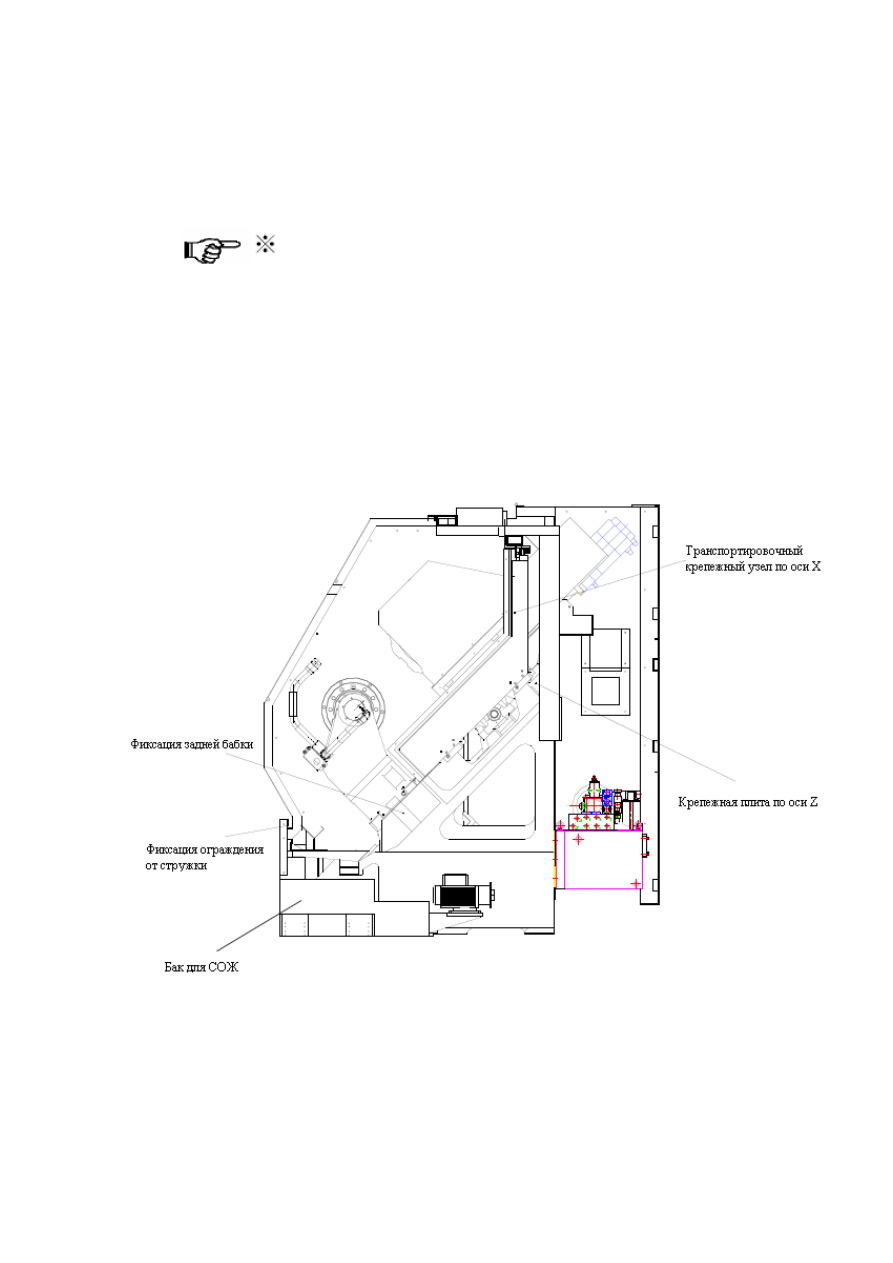

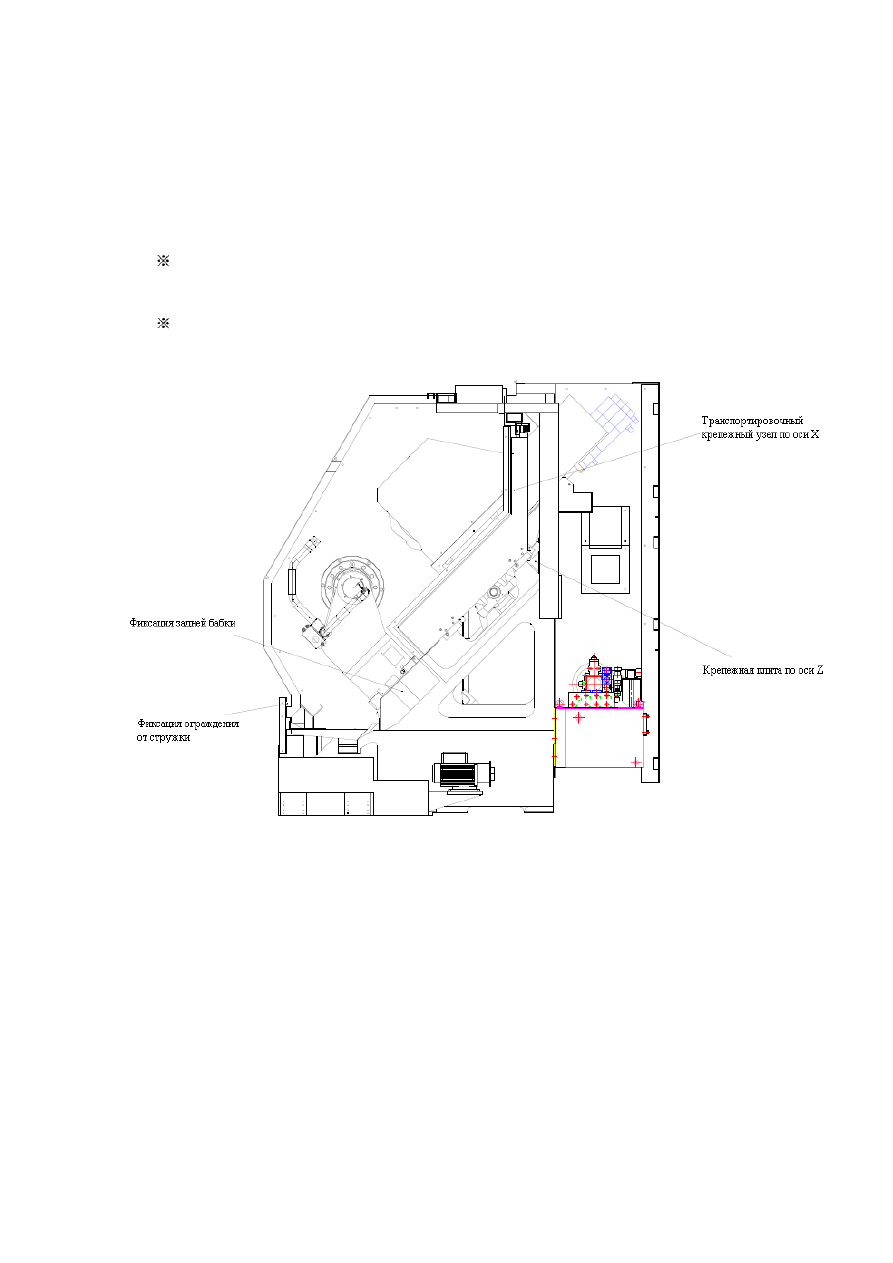

4.4.1

Проверка



надежности



закрепления



фиксаторов

.



(1)



Убедитесь

,

что



транспортировочный



крепежный



узел



по



оси



Х

,

крепежная



плита



по



оси

 Z

и



крепежный



кронштейн



задней



бабки

 (

или



транспортировочное



крепление



задней



бабки

)

надежно



зафиксированы

.





Мы



прилагаем



крепежный



кронштейн



задней



бабки

,

если



станок



оснащен



опцией

 -

программируемая



задняя



бабка

.





Желтой



краской



обозначен



транспортировочный



крепежный



кронштейн



станка

.























4-4

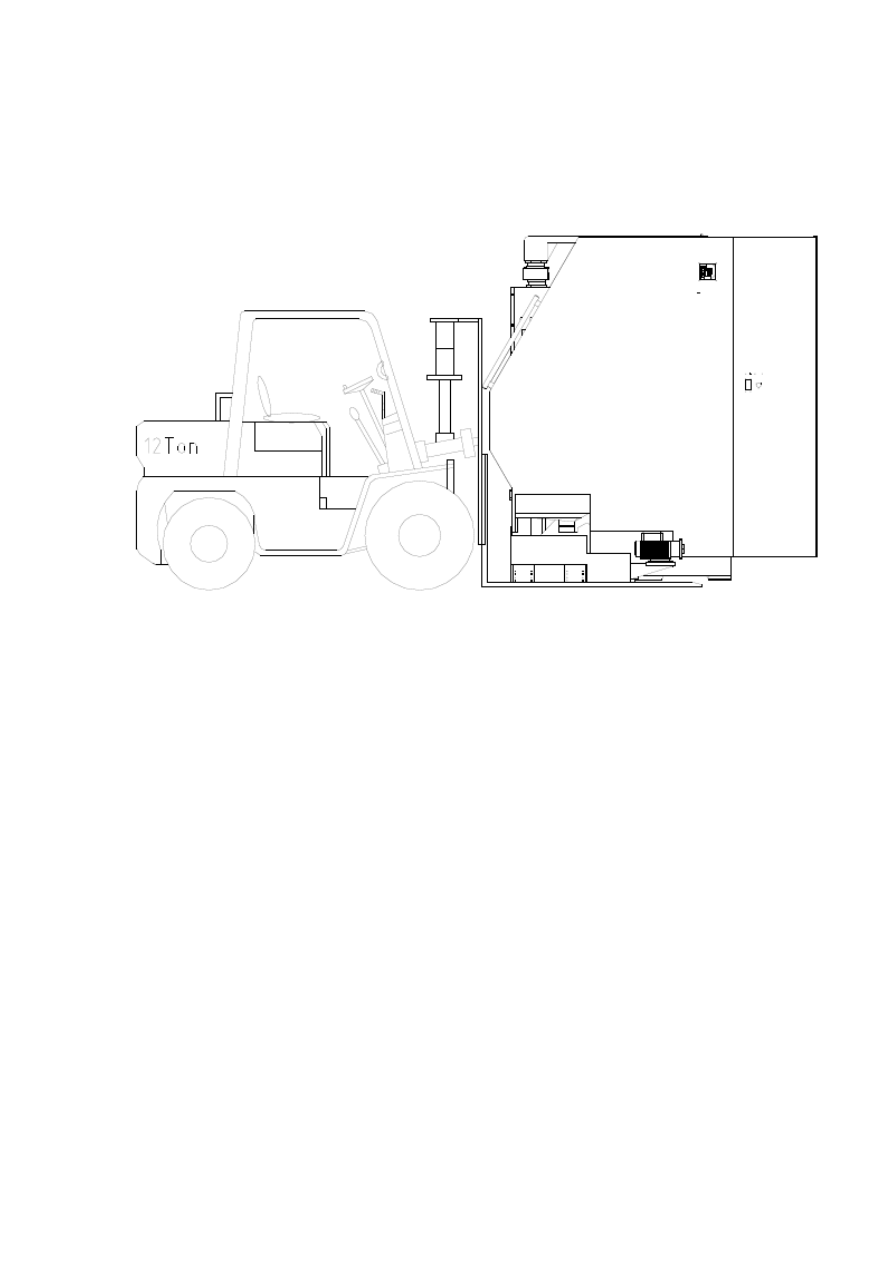

4.4.2

Подъем



станка



вилочным



погрузчиком

.



Если



станок



стоит



на



деревянном



днище



упаковочного



ящика

,

длина



вил



должна



превышать



длину



деревянного



днища



упаковочного



ящика

,

а



грузоподъемность



вилочного



погрузчика



должна



превышать



вес



станка



на

 20%.



































4-5




(

ПРЕДУПРЕЖДЕНИЕ

)



2)



Если



вилочный



захват



слишком



короткий



или



слишком



длинный

  (

центр



тяжести



слишком



далеко

),

то



станок



окажется



в



неустойчивом



состоянии



и



может



упасть

.









(

ПРЕДОСТЕРЕЖЕНИЕ

)



3)



При



управлении



вилочным



погрузчиком



следует



учитывать



расположение



центра



тяжести

.
















4-6

4.5

Транспортировка



станка



при



смене



места



его



расположения

.



1)



Вернуть



в



исходное



положение



оси



Х

, Z.

2)



Снять



заднее



ограждение



станка

.

3)



Зафиксировать



ось



Х



с



помощью



крепежного



блока



салазок



№

 1810979000.

4)



Зафиксировать



ось

 Z,

перемещая

 MPG

до



тех



пор

,

пока



не



будет



зафиксирован



блок



крепления



салазок



№

 4100145000.

Эту



работу



нужно



выполнять



очень



аккуратно

,

с



участием



помощника

.

5)



Зафиксировать



заднюю



бабку



и



убедиться



в



том

,

что



нижней



блок



задней



бабки



закреплен

.

6)



Закрепить



левую



и



правую



дверцы

,

а



также



дверцу



ограждения



от



стружки

.

7)



Отсоединить



провода



подключения



насоса



подачи



СОЖ



и



слить



со



станка



СОЖ

.

8)



Отключить



питание



панели



управления

,

а



затем



отключить



главный



сетевой



выключатель

,

чтобы



можно



было



отключить



сетевые



кабели



и



закрыть



дверцу



шкафа

.

9)



Переместить



станок



в



нужное



место



согласно



инструкциям

,

приведенным



в



разделе

 4.4.



















4-7


















Установка














Содержание




5.

Установка





5.1

Установка



станка

…………………………………………………………………... 5-1

5.2

Подключение



питания

…………………………………………………………….. 5-2



5.2.1

Подсоединение



кабеля

…………………………………………………………….. 5-2

5.2.2

Осмотр



перед



включением



электропитания

…………………………………….. 5-3



5.2.3

Осмотр



после



включения



электропитания

………………………………………. 5-4



5.3

Регулировка



уровня

………………………………………………………………... 5-6

5.4

Выполнение



пробного



реза

……………………………………………………….. 5-7



5.4.1

Проверка



перед



выполнением



пробного



реза

……………………………………. 5-7

5.4.2

Разогрев



станка

…………………………………………………………………….. 5-8

5.4.3

Пробный



рез

………………………………………………………………………... 5-9






































5.

Установка

.



5.1

Установка



станка

.



(1)



Очистить



пространство

,

необходимое



для



установки



станка

.



(2)



Ещё



раз



проверить

,

достаточно



ли



места



отведено



для



его



установки

.

Размеры



свободного



пространства



должны



соответствовать



тому

,

что



описано



в



главе

 3.1.



(3)



Согласно



чертежам

,

представленным



в



главе

 3.1,

установить



станок



на



фундамент



и



поместить



фундаментный



блок



на



помеченное



место

.



(4)



Для



того



чтобы



демонтировать



фиксирующую



скобу

,

выполняйте



те



же



действия

,

которые



описаны



в



пункте

 4.5,

только



в



обратном



порядке

.



(5)



Убрать



влагозащитные



пакеты



из



зоны



размещения



шпинделя



и



из



электрошкафа

.



(6)



Протрите



крышки



двух



осей





(7)



Заливайте



чистое



смазочное



масло



в



масляный



бак



до



тех



пор

,

пока



уровень



масла



не



достигнет



линии



среднего



уровня

.



(8)



Заливать



чистое



и



неиспользованное



ранее



гидравлическое



масло



до



верхней



линии

.



Примечание

:

1)

Необходимо



внимательно



изучить



наклейку

,

прикрепленную



к



станку

,

с



перечнем



рекомендуемых



марок



масла

,

и



заливать



только



соответствующее



масло

.

2)



Если



при



установке



станка



будут



использоваться



угловые



болты

,

обратитесь

,

пожалуйста

,

в



компанию



Leadwell

заранее



чтобы



получить



соответствующий



чертеж



фундамента

.



5-1

5.2

Подключение



питания

.



5.2.1

Подсоединение



кабеля

.



1)



Убедитесь

,

что



кнопка



аварийного



останова



находится



в



положении

 OFF (

Выкл

.).



2)



Подсоедините



кабель



к



клемме



главного



силового



щита



и



туго



затяните

.



3)



Еще



раз



проверьте

,

соответствуют



ли



напряжение



и



фаза



тем



величинам

,

которые



указаны



в



спецификации



станка

.



4)



Подключите



провод



заземления



к



клемме



РЕ

.

Сопротивление



заземления



должно



быть



менее

 100

Ω

.

Если



у



вас



возникли



вопросы



относительно



заземления



станка

,

обращайтесь



к



местному



представителю



компании

 Leadwell.



5)



Для



того



чтобы



предупредить



попадание



пыли



в



шкаф

,

установите



герметизирующую



пробку



или



уплотнение



с



силиконовым



герметиком

.



6)



Установите



устройство



обнаружения



утечки



тока

.

(

Характеристики

: 30

мА

).



7)



Характеристики



кабеля



подключения



на



выходе

: 50

мм

2



(220

В

) / 22

мм

2

 (380

В

).





















5-2

5.2.2

Осмотр



перед



включением



электропитания

:

(1)



Проверьте

,

соответствуют



ли



характеристики



источника



питания



требуемым



для



станка

.

(2)



Убедитесь

,

что



сечение



сетевого



кабеля



составляет

 50

мм

2

 (220

В

) / 22

мм

2

 (380

В

),

и



фазы



подключены



правильно

.

(3)



Убедитесь

,

что



наружное



заземление



выполнено

.

(4)



Убедитесь

,

что



на



источник



питания



установлен



прерыватель



с



чувствительностью

 30

мА

,

согласно



указанным



характеристикам

.

(5)



Убедитесь

,

что



шкаф



закрывается



хорошо

.

(6)



Убедитесь

,

что



все



фундаментные



болты



хорошо



затянуты

.

(7)



Убедитесь

,

что



все



транспортировочные



фиксаторы



сняты

.

(8)



Убедитесь

,

что



патрон



установлен



надежно



и



никакие



соединения



не



ослаблены

.

(9)



Убедитесь

,

что



масло



поступило



в



маслопровод

.

(10)



Убедитесь

,

что



бак



для



гидравлического



масла



заполнен



до



нужного



уровня

.

(11)



Убедитесь

,

что



никакие



соединения



на



револьверной



головке



не



ослаблены



и



нет



проблем



со



скольжением

.

(12)



Проверьте



надежность



закрепления



концевого



выключателя

,

контролирующего



перебег



по



оси



Х

,

и



упора

.

(13)



Проверьте



натяжение



ремня



привода



шпинделя

.

(14)



Проверьте

,

нет



ли



повреждений



или



ослабленных



соединений



маслопровода



или



трубопровода



системы



охлаждения

.

(15)



Убедитесь

,

что



защитное



ограждение



и



дверца



хорошо



закрыты

.

(16)



Убедитесь

,

что



поблизости



нет



никаких



посторонних



объектов

.

(17)



Убедитесь

,

что



аварийный



выключатель



находится



в



положении

 OFF (

Выкл

.).

(18)



Убедитесь

,

что



все



датчики



давления



в



нулевом



положении

.




























5-3

5.2.3

Осмотр



после



включения



электропитания

:





Перед



тем



как



начать



выполнять



действия

,

описанные



в



данном



пункте

,

прочитайте



главу



с



инструкциями



по



эксплуатации



станка

,

чтобы



понять



функциональное



назначение



всех



кнопок

.



(1)



Установить



главный



сетевой



выключатель



в



позицию

 “ON” (

Вкл

.)

или

 “|”.


(2)



Убедитесь

,

что



насос



гидравлической



системы



работает



правильно

.

При



вращении



насоса



по



часовой



стрелке



начнет



работать



индикатор



давления



масла

.

Если



вращение



происходит



неправильно

,

остановите



станок



в



соответствии



с



инструкциями

,

указанными



в



пункте

 5.2.1

и



поменяйте



фазы



кабеля

 L1

и

 L3.


(3)



Включить



электропитание



блока



управления

  (

с



правой



или



левой



стороны



блока



управления

).


(4)



Повернуть



переключатель



АВАРИЙНОГО



ОСТАНОВА



направо

,

чтобы



разомкнуть



состояние



ОСТАНОВА

.


(5)



Убедиться



в



том

,

что



кнопка

 ON/OFF

(

ВКЛ

/

ВЫКЛ

)

электропитания



ЧПУ



функционирует



нормально

.


(6)



Убедитесь

,

что



все



кнопки



на



панели



управления



функционируют



нормально



в



соответствии



с



инструкциями

,

приведенными



в



руководстве



по



электрооборудованию

.


(7)



Убедитесь

,

что



выходной



кабель



в



порядке

.

















5-4


(8)



На



станке



и



вокруг



него



не



должно



быть



разлитого



масла

.




(9)



Проверьте

,

все



ли



вращающиеся



элементы



функционируют



нормально

.




(10)



Убедитесь

,

что



главный



датчик



гидравлического



давления



показывал

 45

кгс

/

см

2

.




(11)



Убедитесь

,

что



давление



патрона

 /

задней



бабки



нормальное

:

Патрон

: 10 ~ 25

кгс

/

см

2

.

Задняя



бабка

: 10 ~ 20

кгс

/

см

2





(12)



Убедитесь

,

что



давление



пневматической



системы



в



норме

. (

Стандартное



давление



составляет

 4~6

кгс

/

см

2

.)

*

Данное



пневматическое



давление



является



необязательным

.




(13)



Прочитайте

,

пожалуйста

,

руководство



по



электрооборудованию

.

Маховичком



выполните



перемещения



по



двум



осям



и



убедитесь

,

что



смазочное



масло



хорошо



распределено

.




(14)



Убедитесь

,

что



на



щетках



нет



стружки

.



(15)



Убедитесь



в



отсутствии



аварийных



сообщений

.















5-5

5.3

Регулировка



уровня

.





При



первичном



выставлении



уровня



станка



будьте



особо



внимательны

,

так



как



именно



первичная



установка



уровня



оказывает



огромное



влияние



на



точность



и



долговечность



станка

.



1)



Возьмите



уровни



начинайте



выставлять



уровень



станка

.

2)



Пример

:

Точка



А

:

обе



оси



Х



и

 Z

в



исходной



точке

.

Точка



В

:

Х

=0,000, Z=-250,000

Точка



С

:

Х

=0,000, Z=-1000,000

3)



Переключите



режим



работы



на



ручной

.

Выполните



перемещение



по



оси

 Z

от



точки



А



через



точку



В



в



точку



С

,

подвигайте



вперед

-

назад

,

чтобы



снять



показания



датчика



уровня



и



определить



величину



отклонения

.

Затем



соответственно



отрегулируйте



фундаментные



болты

.

4)



Очень



важно



точно



выставить



уровень



по



оси

 Z,

отрегулировав



фундаментные



болты

,

так



чтобы



величина



отклонения



не



превышала



допустимую

.

5)



Затем



поменяйте



направление



уровня

,

чтобы



проверить

,

не



является



ли



уровень



вогнутым

,

выпуклым



или



наклонным

,

что



не



допустимо

,

так



как



для



работы



станка



очень



важно



точное



выставление



уровня

.

6)



После



того



как



будет



выполнена



регулировка



уровня



справа



и



слева

,

проверьте



уровень



спереди



и



сзади

.

Выполняйте



регулировку



уровня



до



тех



пор

,

пока



во



всех



направлениях



значения



отклонений



уровня



не



будут



соответствовать



допустимым

.

7)



После



регулировки



установить



бак



для



СОЖ



обратно



в



станок



и



заполните



его



до



линии



среднего



уровня

.



Если



станок



оборудован



транспортёром



для



удаления













стружки

,

то



его



также



необходимо



установить

.



Предостережение

:

1)

После



регулировки



уровня



необходимо



убедиться



в



том

,

что



все



фундаментные



болты



и



их



стопорные



гайки



хорошо



затянуты

. (

Это



необходимо



для



того

,

чтобы



вес



станка



был



распределен



равномерно



и



полностью



на



все



болты

.

Так



станок



становится



еще



более



устойчивым

).



2)

Точность



выставления



по



уровню



должна



составлять

: 0,04

мм

/

М



(0,0005

дюймов

/

фт

).











5-6

5.4

Выполнение



пробного



реза

.


5.4.1

Проверка



перед



выполнением



пробного



реза

.




 (1)

Убедитесь

,

что



инструментальная



оправка



хорошо



зажата

.







(2)

Убедитесь

,

что



инструмент



хорошо



зажат



в



оправке

.







(3)

Убедитесь

,

что



резец



так



же



крепко



затянут

.







(4)

Убедитесь

,

что



кулачки



зажимного



патрона



надёжно



зафиксированы

.







(5)

Убедитесь

,

что



в



баке



для



СОЖ



имеется



достаточный



объем



СОЖ

.
















5-7

5.4.2

Разогрев



станка



Для



того



чтобы



достичь



хорошей



точности



обработки

,

разогревайте



станок



перед



началом



работы

.

Ниже



приводим



пример



программы

,

которую



предлагается



запускать



для



разогрева



станка



не



менее



чем



на

 25

минут

.

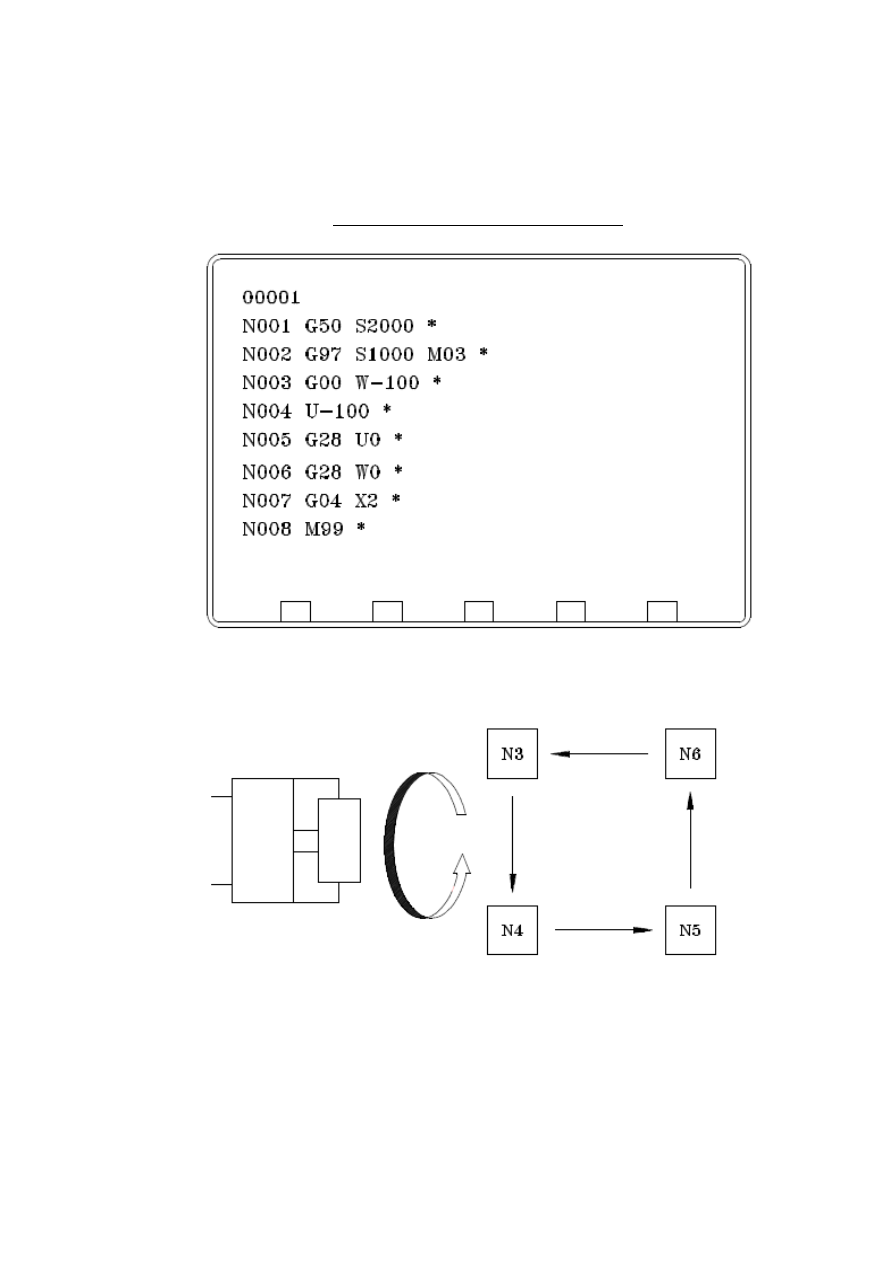

Пример



программы



разогрева



станка

:















5-8

5.4.3

Пробный



рез

.





(1)



Для



выполнения



пробного



реза



предлагается



взять



заготовку



диаметром

 ø50

мм



и



длиной

 100

мм

,

изготовленную



из



среднеуглеродистой



стали

 (S45C).






(2)



Выберите



инструмент



с



наружным



диаметром

 R0,4.






(3)



Зажимаемая



часть



заготовки



должна



быть



длиннее

 40

мм

.

В



этом



случае



поддержка



задней



бабкой



не



требуется

.






(4)



Отрегулируйте



давление



зажимного



патрона



в



диапазоне



между

 10~25

кгс

/

см

2

.






(5)



Условия



обработки

:

Скорость



резания

: V=200

м

/

мин



Глубина



реза

: 0,1

мм

~0,2

мм

/

на



сторону





Подача

: 0,1-0,15

мм

/

об

.





(6)



Цилиндричность



измеренной



заготовки



должна



быть



не



более

 12

мкм

 –

как



по



стандарту

.

Если



это



значение



не



соответствует



стандарту

,

то



необходимо



снова



отрегулировать



уровень



станка

.















5-9

















Техническое



обслуживание



и



очистка
