Комплектующие
Элементы дымоудаления для конденсационных котлов

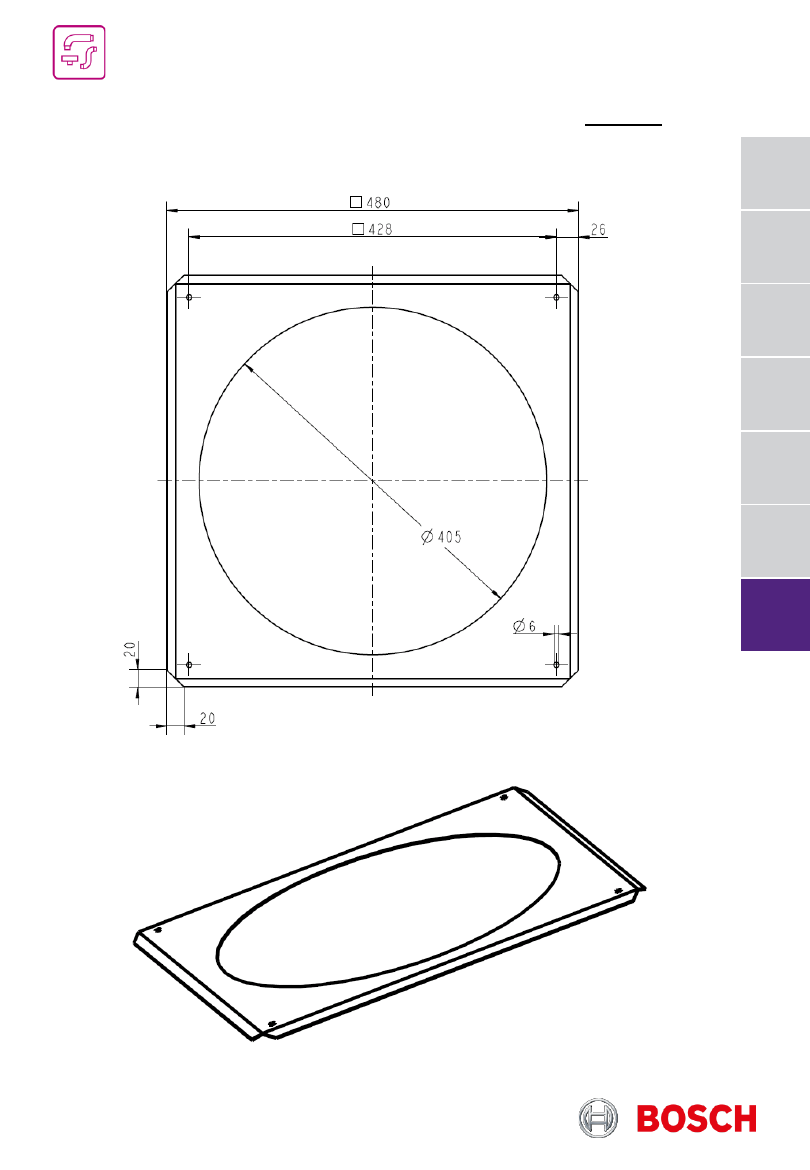

Декоративный элемент,

∅

400 мм  (входит в комплект поставки арт. 87090089)

834

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

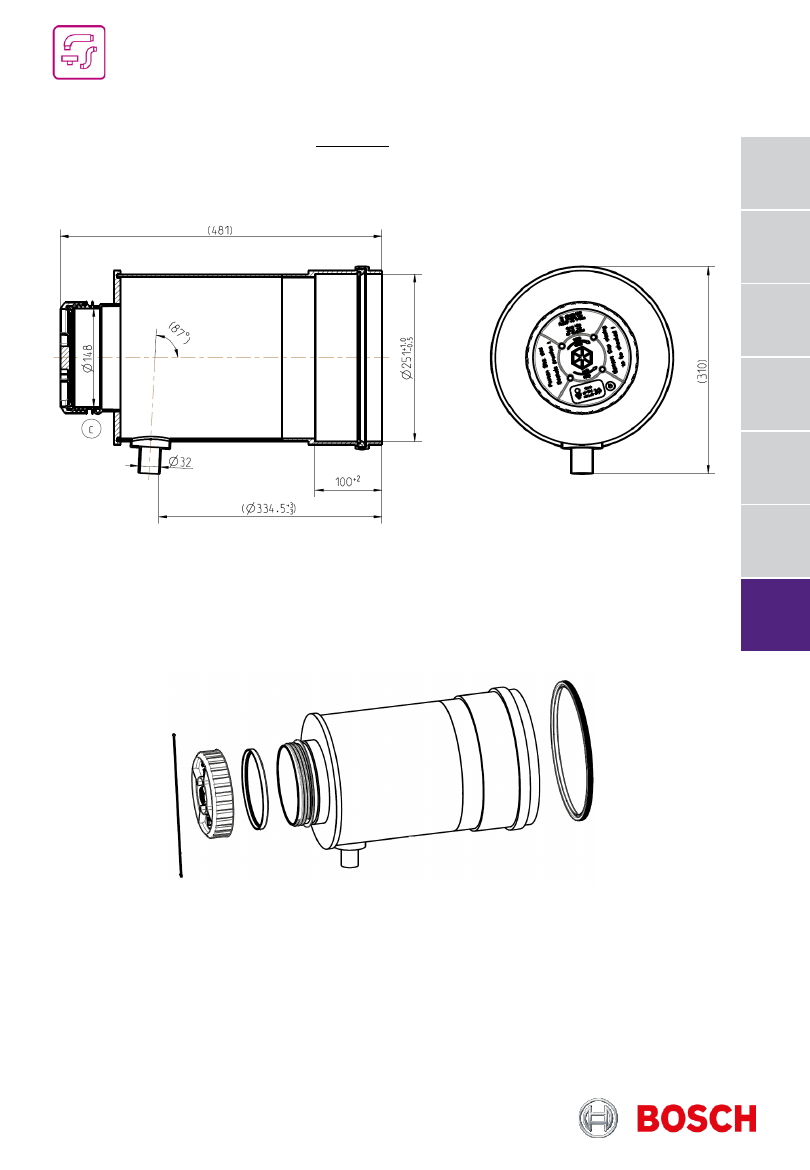

Комплектующие
Элементы дымоудаления для конденсационных котлов

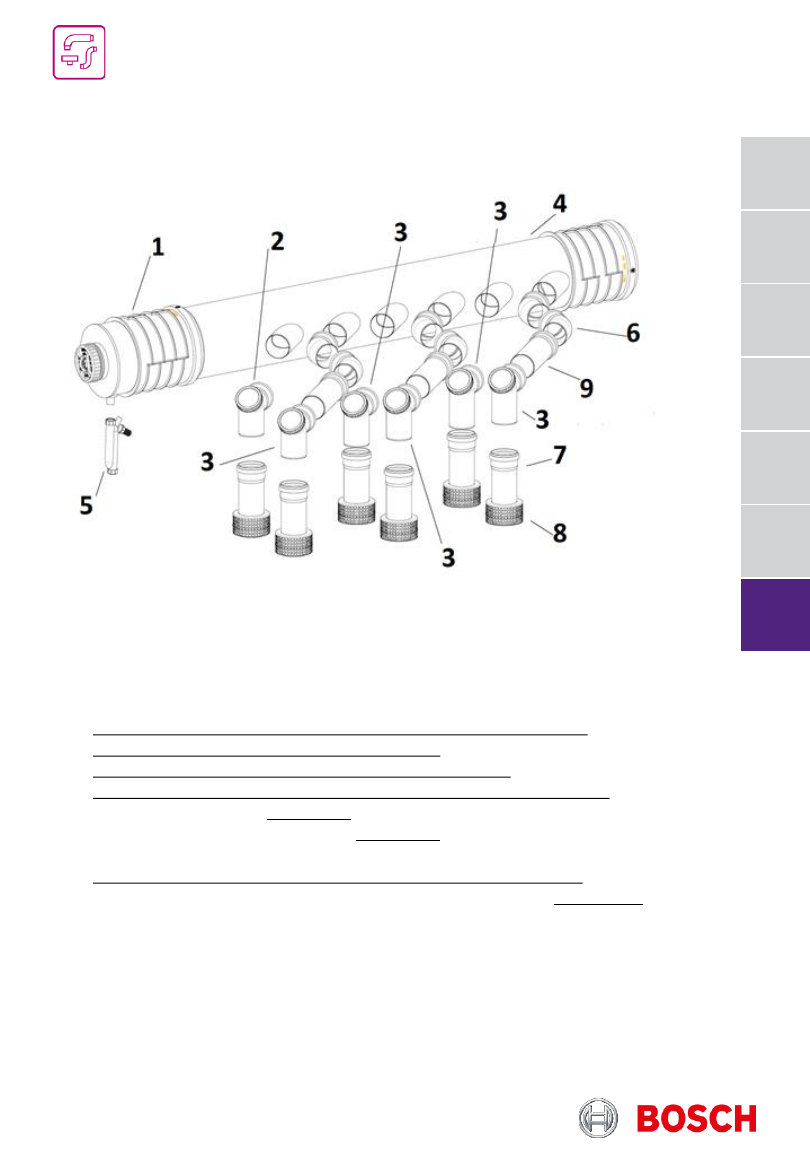

Базовый компл. сист. дымоудаления, расширение для каскада, из 3 или 4 котлов
"спина к спине" DN250, арт. 87090028

Комплект поставки:

1.

Концевой участок с конденсатоотводчиком и  резьбовой крышкой, РР

2.

Участок дымовой трубы

∅

110 мм, длина 1000 мм, РР, арт. 7738112680

3.

Длинный коллектор с наклонным отводом

∅

110 мм на 4-е выхода, РР

4.

Участок дымовой трубы, длина 500 мм, РР , арт. 87090417

5.

Сифон

∅

40 мм, РР , арт. 7747101719

6.

Отвод со смотровым люком

∅

110 мм, 87°, (3 шт.), РР

7.

Участок дымовой трубы

∅

110 мм, длина 250 мм (4 шт.), РР

8.

Защитная решетка на приточном отверстии

∅

160 мм,    сталь (4 шт.)

9.

Участок дымовой трубы

∅

110 мм, длина 500 мм, РР, арт. 7738112679

10.

Отвод

∅

110 мм, 30°, арт. 7738112682

11.

Отвод со смотровым люком

∅

110 мм, 87°, короткий, РР

835

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

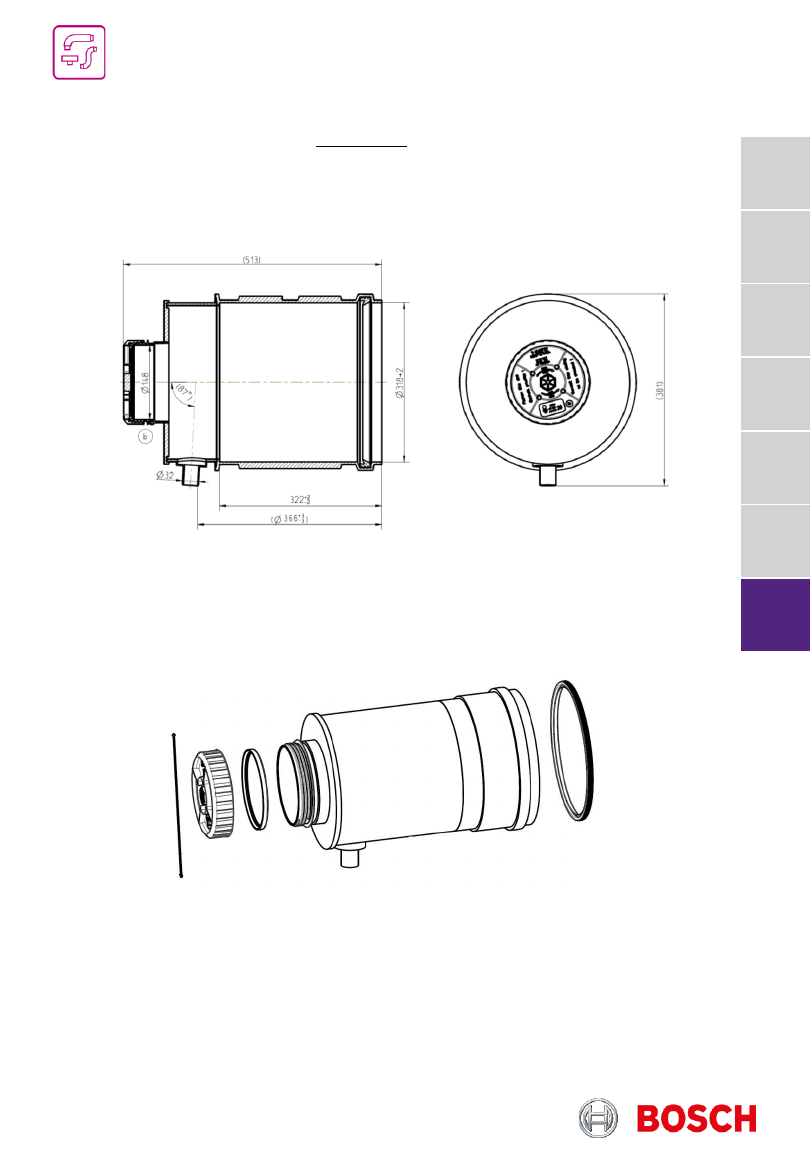

Концевой участок с конденсатоотводчиком и резьбовой крышкой,

∅

250 мм, РР

(входит в комплект поставки арт. 87090028)

836

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

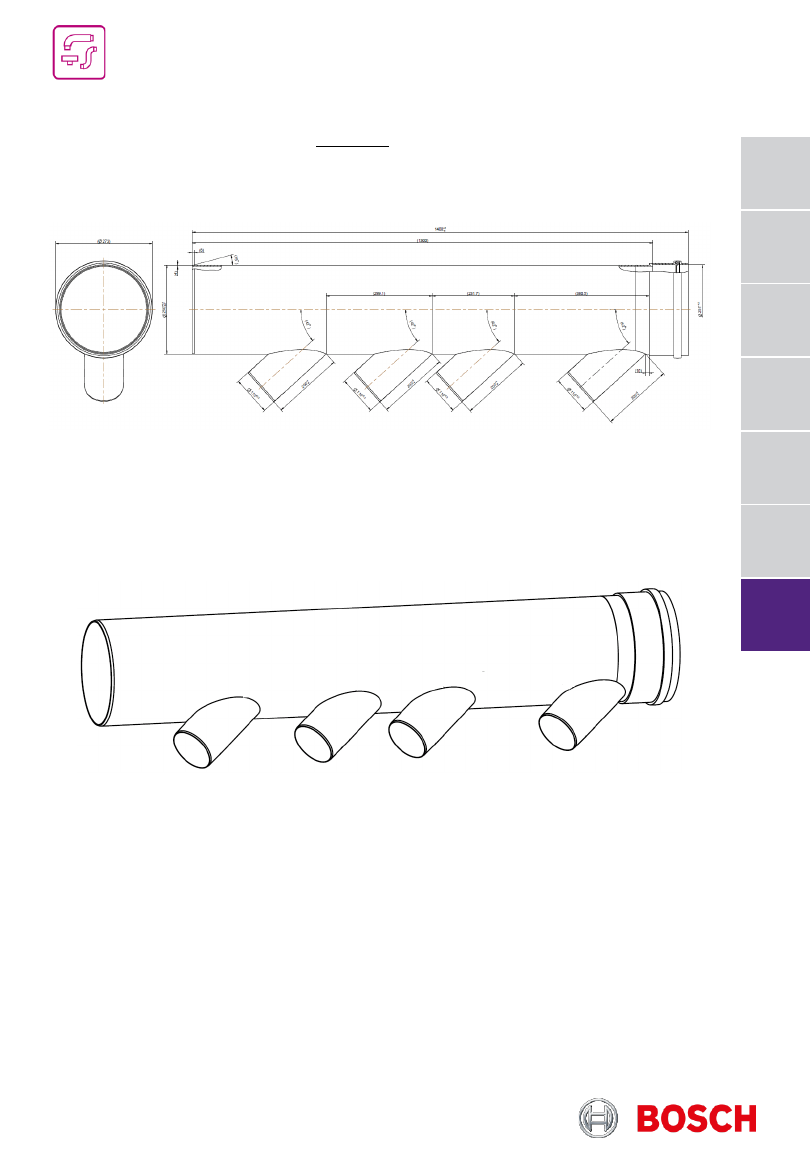

Длинный коллектор

∅

250 мм с наклонным отводом

∅

110 мм на 4-е выхода, РР

(входит в комплект поставки арт. 87090028)

837

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

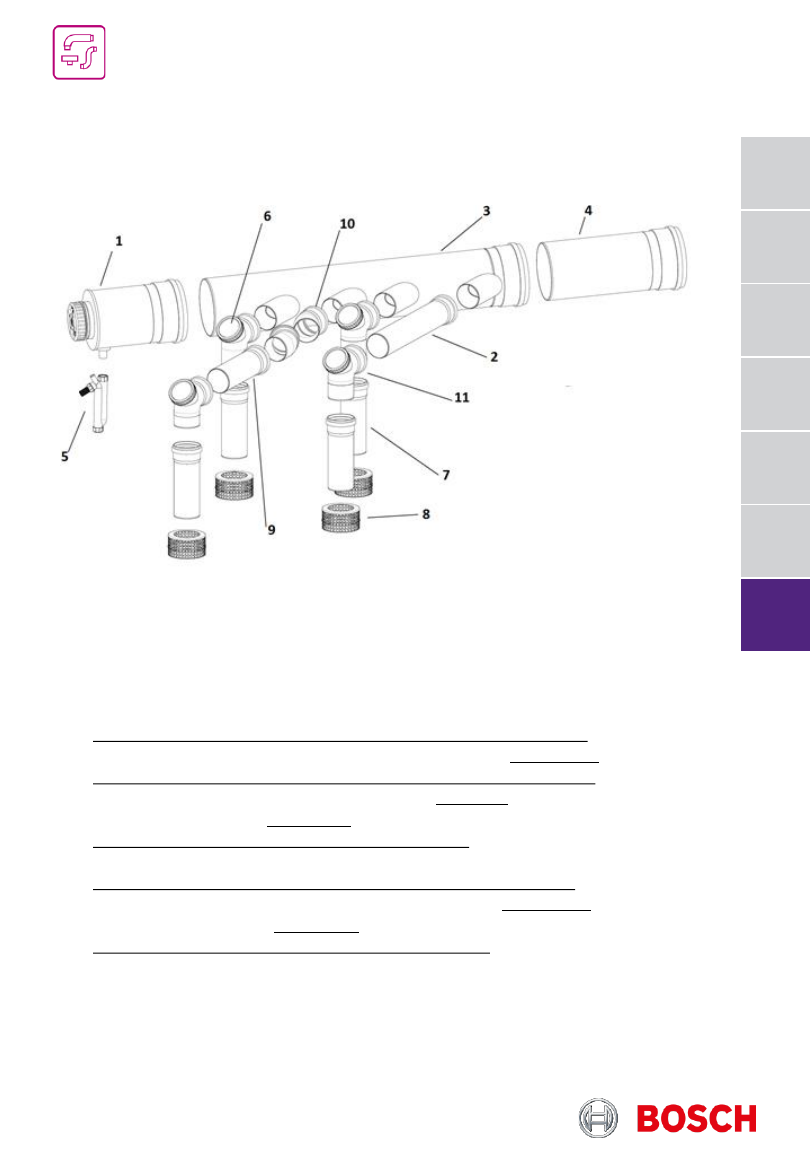

Базовый компл. сист. дымоудаления, расширение для каскада, из 5 или 6 котлов
"спина к спине" DN315, арт. 7747202159

Комплект поставки:

1.

Концевой участок с конденсатоотводчиком и  резьбовой крышкой, РР

2.

Отвод со смотровым люком

∅

110 мм, 87°, (4шт.)

3.

Отвод со смотровым люком

∅

110 мм, 87°, короткий,(2шт.)

4.

Длинный коллектор с наклонным отводом

∅

110 мм на 6-ть выходов, РР

5.

Сифон

∅

40 мм, РР, арт. 7747101719

6.

Отвод

∅

110 мм, 30°, (6 шт.), PP , арт. 7738112682

7.

Участок дымовой трубы

∅

110 мм, длина 250 мм (6 шт.), РР

8.

Защитная решетка на приточном отверстии

∅

160 мм,      сталь (6 шт.)

9.

Участок дымовой трубы

∅

110 мм, длина 500 мм,(3 шт.), РР , арт. 7738112679

838

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Концевой участок с конденсатоотводчиком и резьбовой крышкой,

∅

315 мм, РР

(входит в комплект поставки арт. 7747202159)

839

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

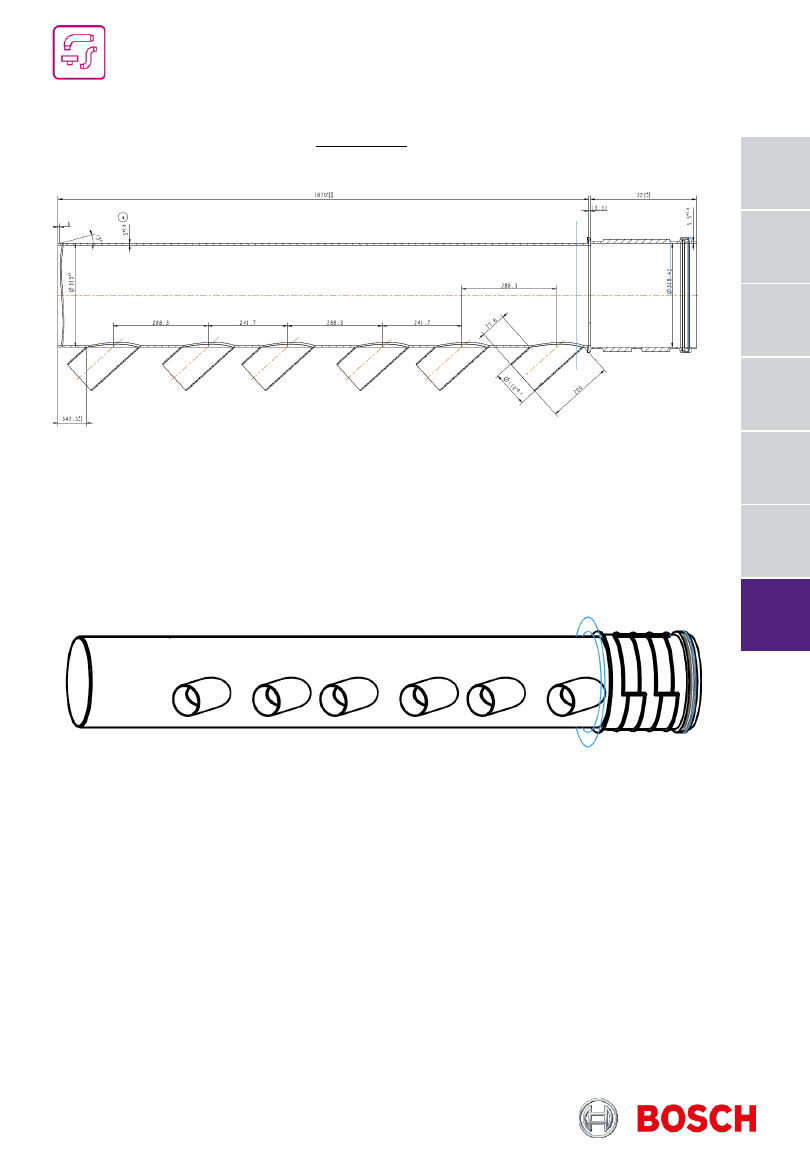

Длинный коллектор

∅

315 мм с наклонным отводом

∅

110 мм на 6-ть выходов, РР

(входит в комплект поставки арт. 7747202159)

840

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

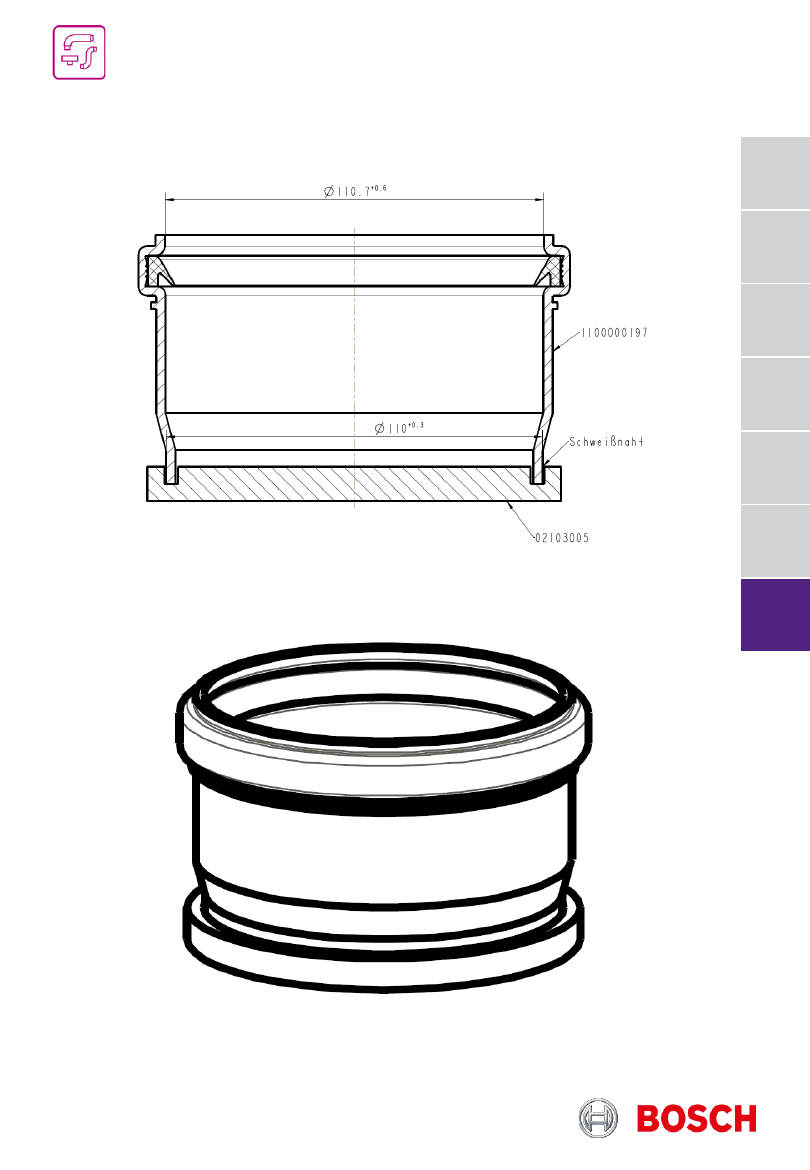

Заглушка дымохода DN110 для комбинации из 3-х или 5-и котлов GB162,
арт. 7747202158

841

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

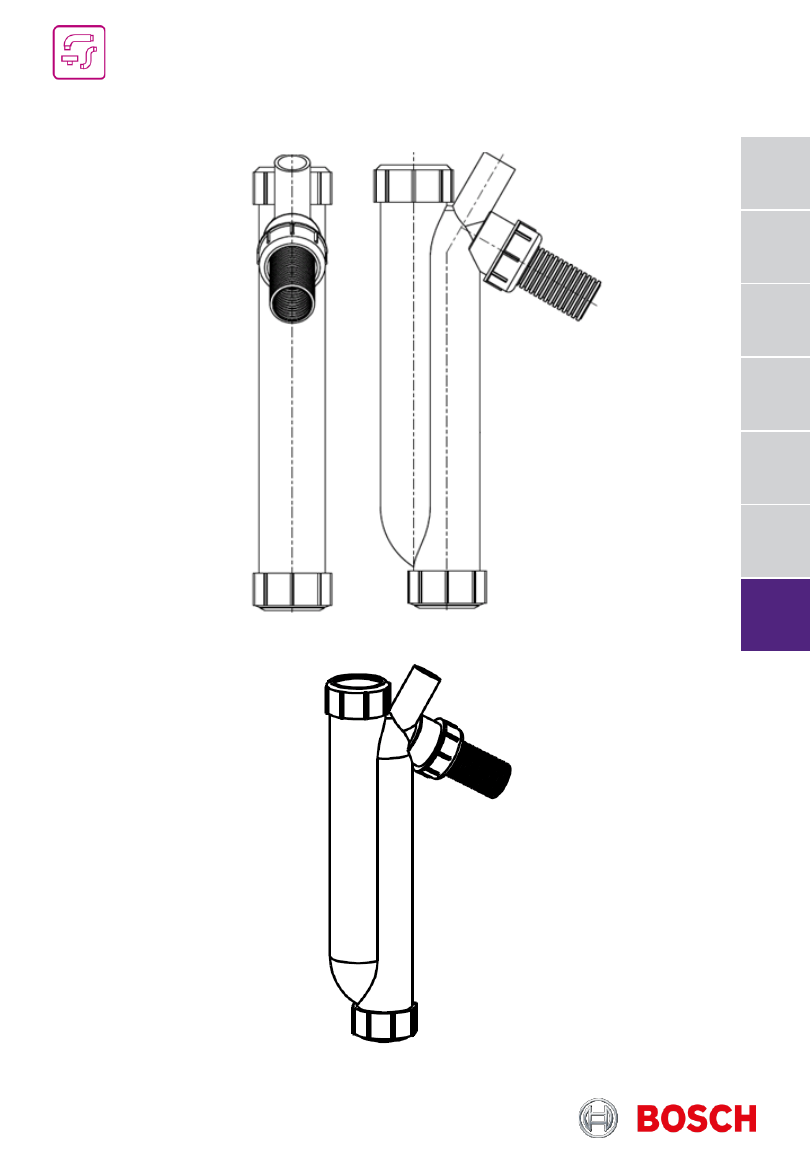

Сливной сифон DN40, арт. 7747101719

842

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

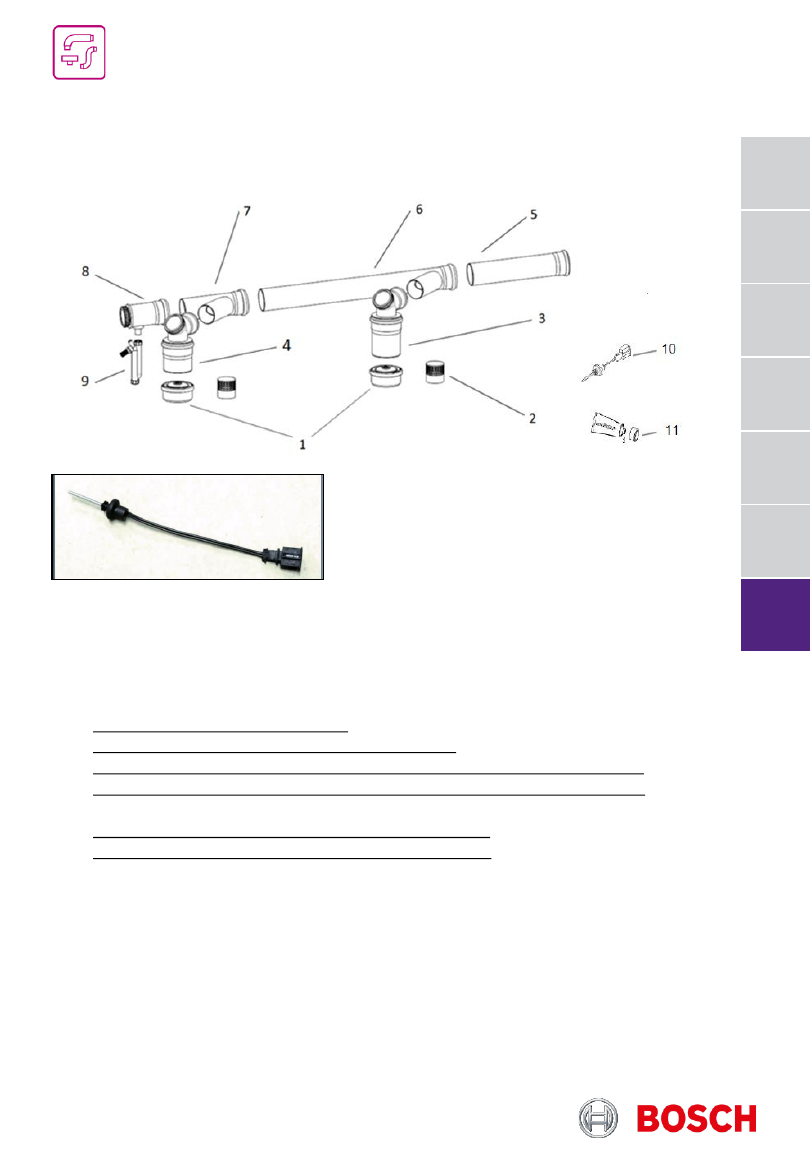

Базовый компл. сист. дымоудаления c обрат.клапанами в каскаде для 2 котлов
GB162 , арт. 7736700112, 7736700113, 7736700114, 7736700115, 7736700116

Датчик контроля температуры
дымовых газов

Комплект поставки:

1.

Обратный клапан

∅

160 мм (2 шт.), РР , арт. 7736700125

2.

Решетка для забора воздуха

∅

100 мм (2 шт.), сталь

3.

Длинный вертикальный отвод-подключение к котлу со смотровым люком, РР

4.

Короткий вертикальный отвод-подключение к котлу со смотровым люком, РР

5.

Участок дымовой трубы, длина 500 мм, РР

6.

Длинный коллектор  с наклонным отводом

∅

110 мм, РР

7.

Короткий коллектор  с наклонным отводом

∅

110 мм, РР

8.

Концевой участок с конденсатоотводчиком и  резьбовой крышкой, РР

9.

Сифон DN40, РР

10.

Датчик контроля температуры дымовых газов-2 шт.

11.

Смазка для сборки

843

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

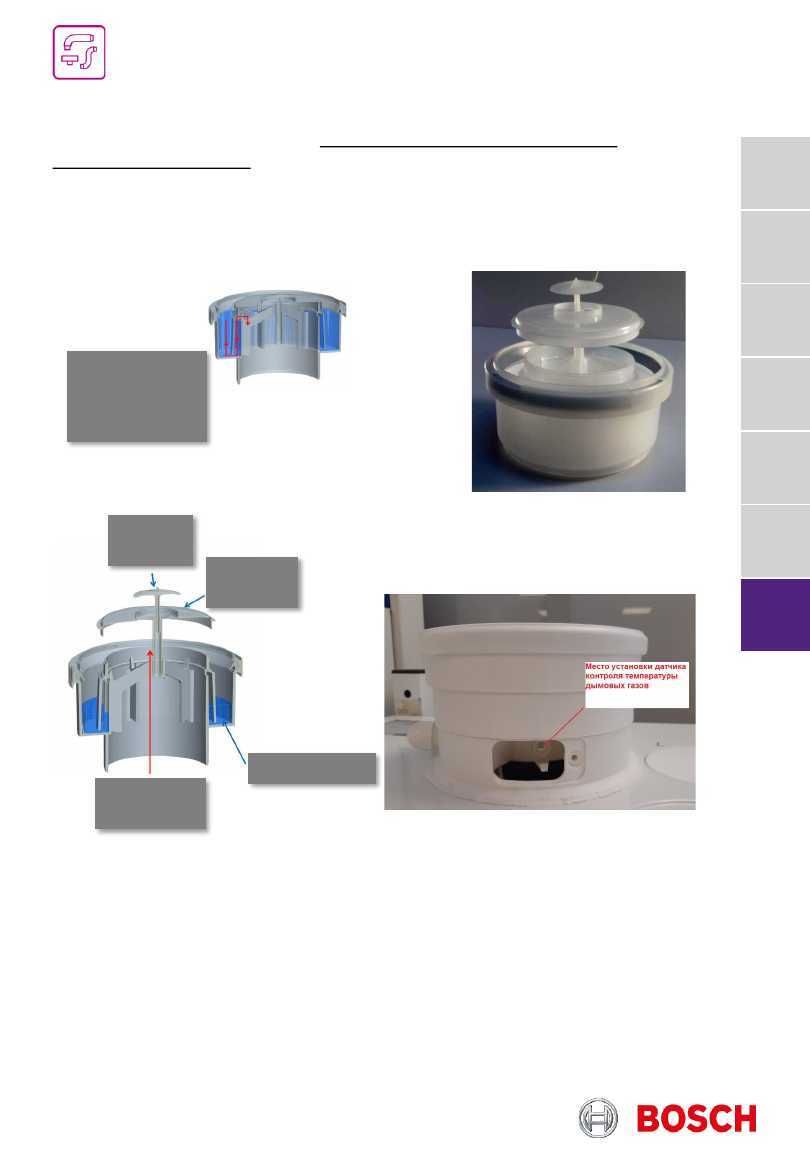

Обратный клапан дымовых газов, датчик контроля температуры дымовых газов
(входит в комплект поставки арт. 7736700112, 7736700113, 7736700114,
7736700115, 7736700116)

Направление

конденсата при

закрытом

клапане

1

Й

уровень

Дымовые

газы

Конденсат

2

Й

уровень

844

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

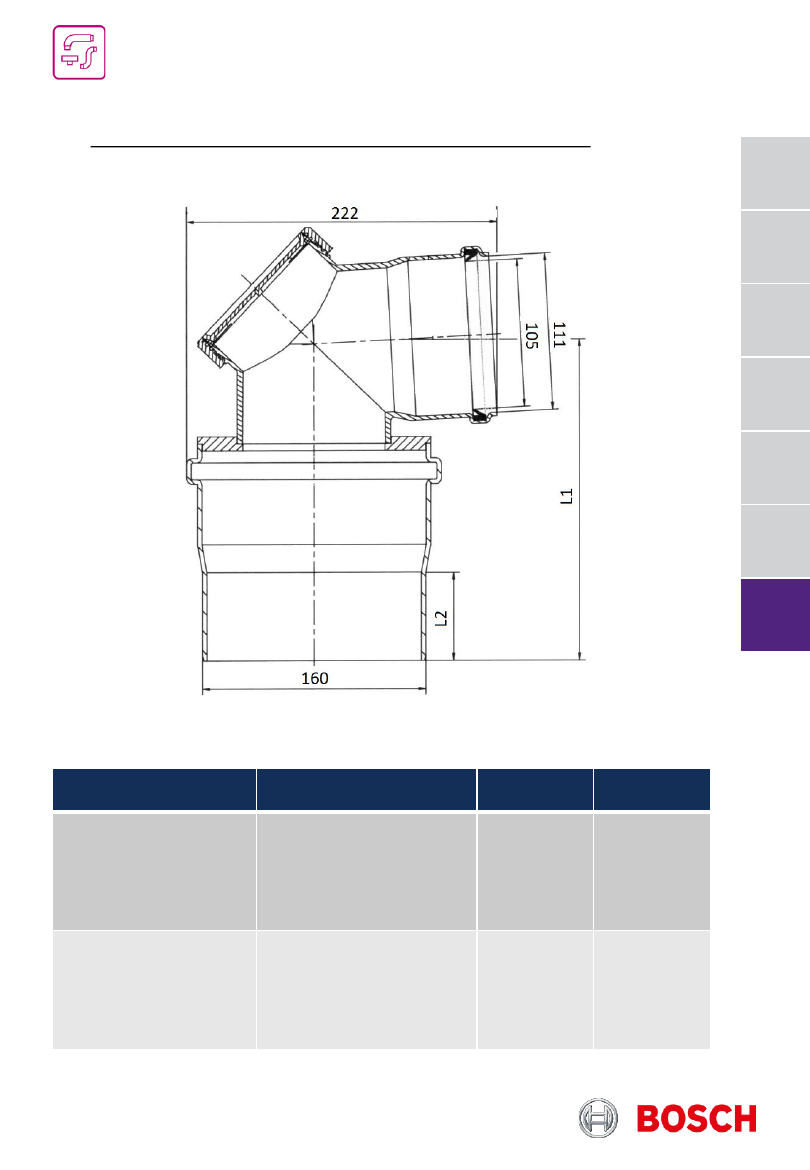

Размеры вертикального отвода-подключения к котлу (входит в комплект поставки
арт. 7736700112, 7736700113, 7736700114, 7736700115, 7736700116)

Наименование

Артикул

L 1, мм

L 2, мм

Короткий

вертикальный отвод-
подключение к котлу

Поставляется в базовой

комплектации.

Отдельного артикула не

имеет.

245

78

Длинный

вертикальный отвод-
подключение к котлу

7736700448

300

133

845

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Базовый компл. сист. дымоудаления, с обр. клапаном, расширение, для 3 и более
котлов в каскаде , арт. 7736700118, 7736700119, 7736700120, 7736700121)

Комплект поставки:

1.

Обратный клапан

∅

110/160 мм

2.

Решетка для забора воздуха

∅

100 мм, сталь

3.

Длинный вертикальный отвод-подключение к котлу со смотровым люком, РР

4.

Длинный коллектор  с наклонным отводом

∅

110 мм, РР

5.

Датчик контроля температуры дымовых газов-1 шт.

6.

Смазка для сборки

846

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

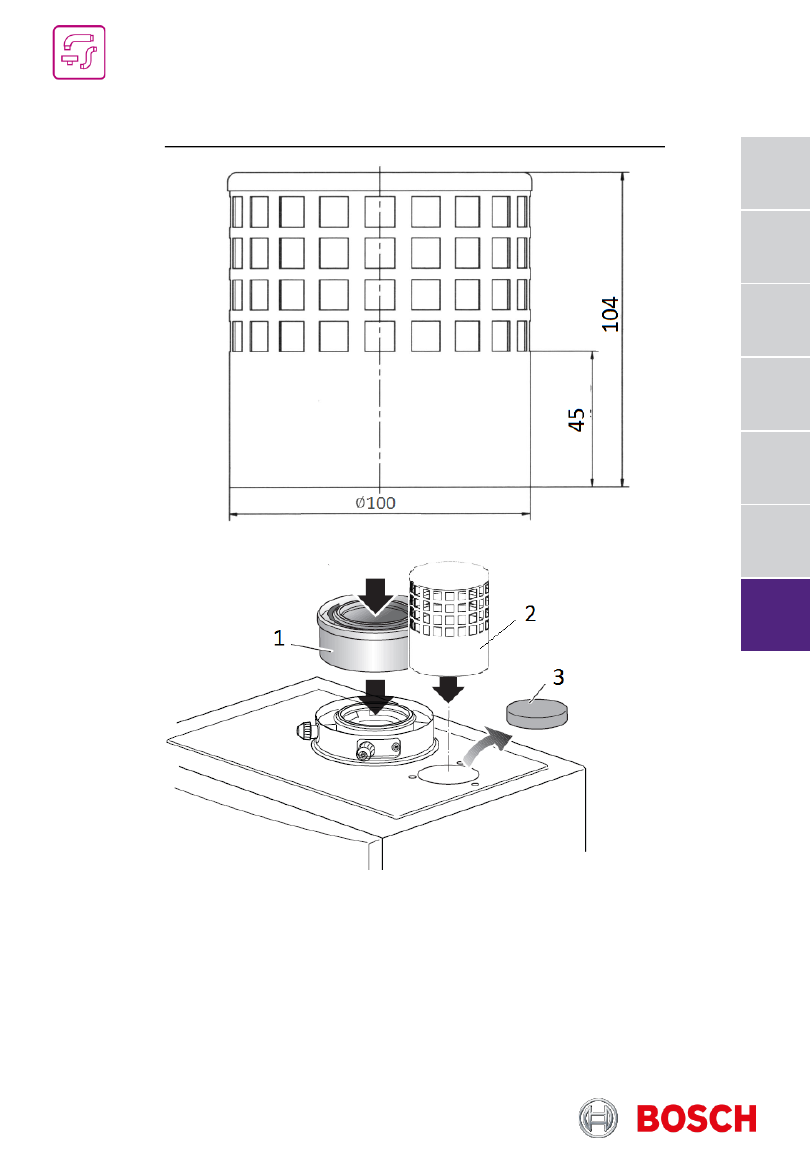

Решетка для забора воздуха

∅

100 мм, арт. 7736700126 (входит в комплект

поставки арт. 7736700112, 7736700113, 7736700114, 7736700115, 7736700116)

1.

Обратный клапан

∅

110/160 мм

2.

Решетка для забора воздуха

∅

100 мм

3.

Заглушка (поставляется с котлом)

847

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

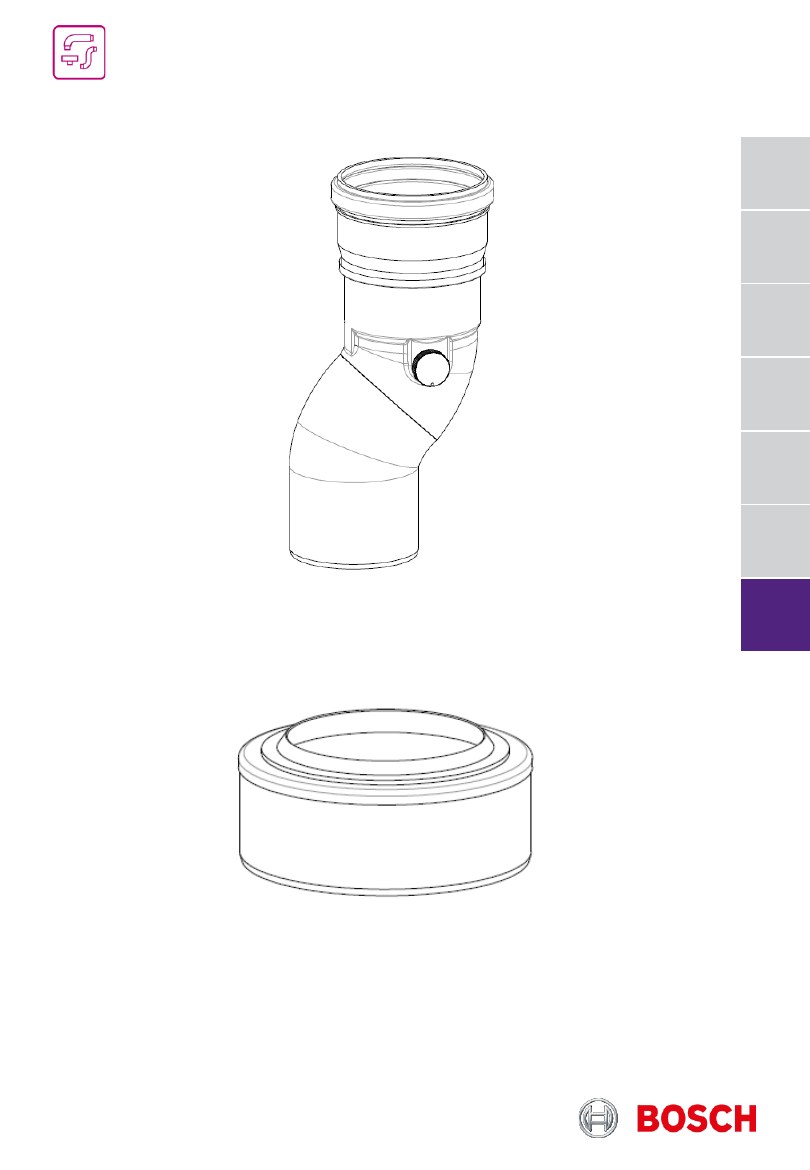

Переходник DN110 для раздельной системы дымоудаления RLU,
арт. 7736700122 (комплект)

Заглушка на приток воздуха в котёл

Отвод DN110, 87°, PP, с измерительным отверстием, для раздельной
системы дымоудаления RLU, арт. 87094970

848

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

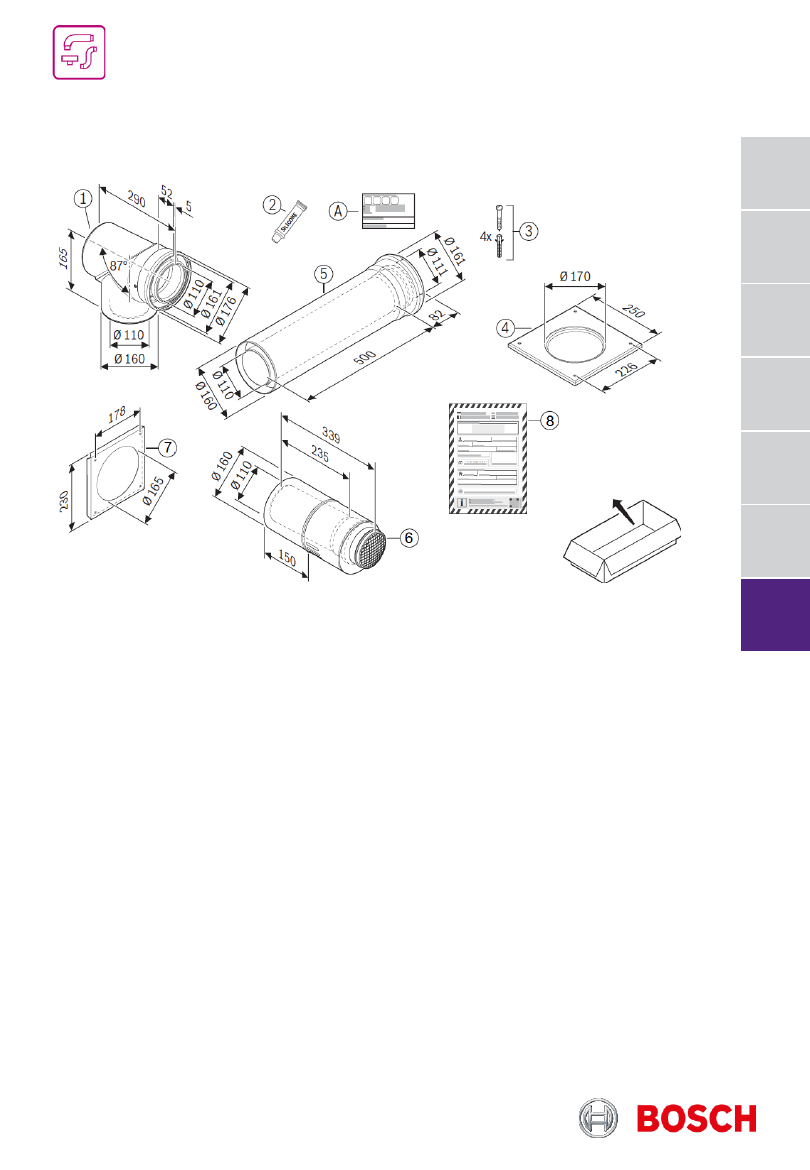

Базовый комплект FC-Set110-C13x, DN110/160, горизонтальный, концентрический,
арт. 7738113093

Комплект поставки:

1.

Ревизионный тройник DN110/160

2.

Смазка для сборки

3.

Крепеж

4.

Декоративная накладка

5.

Труба DN110/160-500мм

6.

Оголовок ветрозащитный DN110/160

7.

Декоративная накладка

8.

Инструкция
