Комплектующие
Элементы дымоудаления для конденсационных котлов

Дополнительная комплектация системы дымоудаления в каскаде,

арт. 7738113202, 7738113203, 7738113204, 7738113205

Комплект поставки:

1.

Длинный коллектор с наклонным отводом

∅

110 мм, РР

2.

Отвод со смотровым люком с удлиненным патрубком для подключения трубы,

∅

110

мм, 87°, РР

Артикул

A, мм

L

1

, мм

7738113202

∅

110

591

7738113203

∅

125

594

7738113204

∅

160

607

7738113205

∅

200

625

802

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

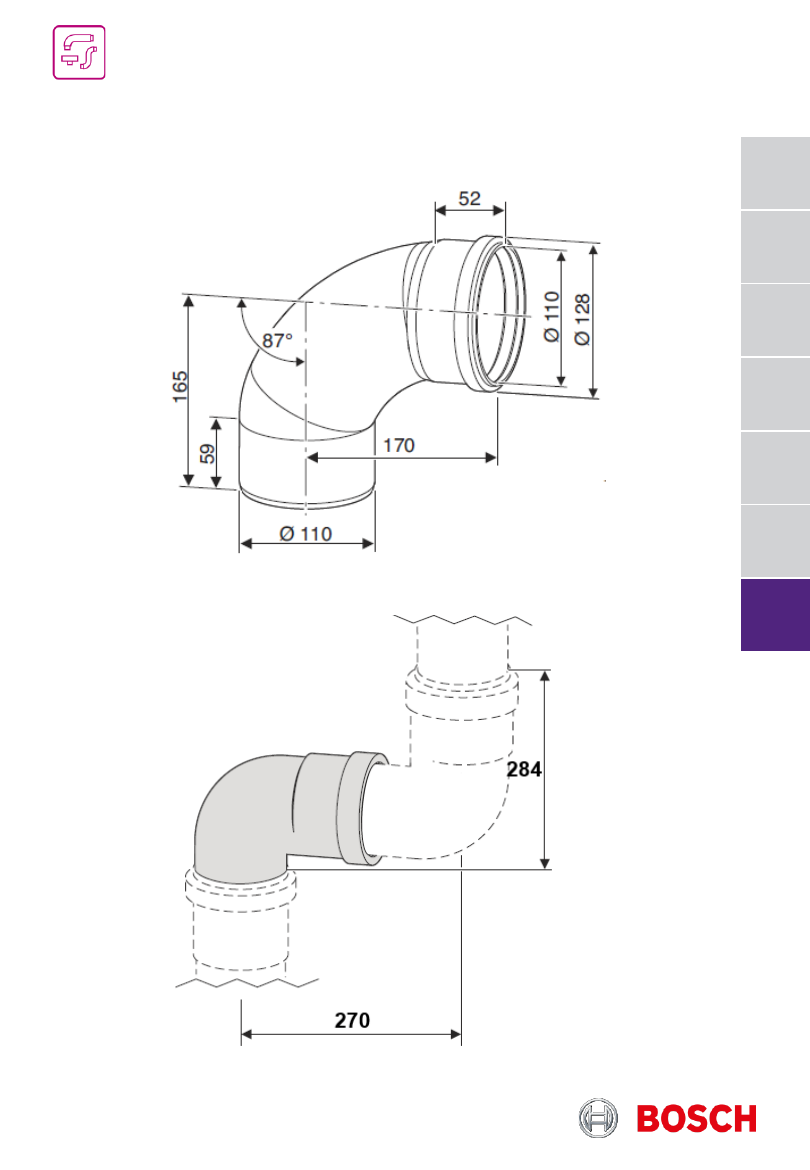

Отвод FC-SE110-87, DN110, 87

°

, PP, арт. 7738113108

803

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

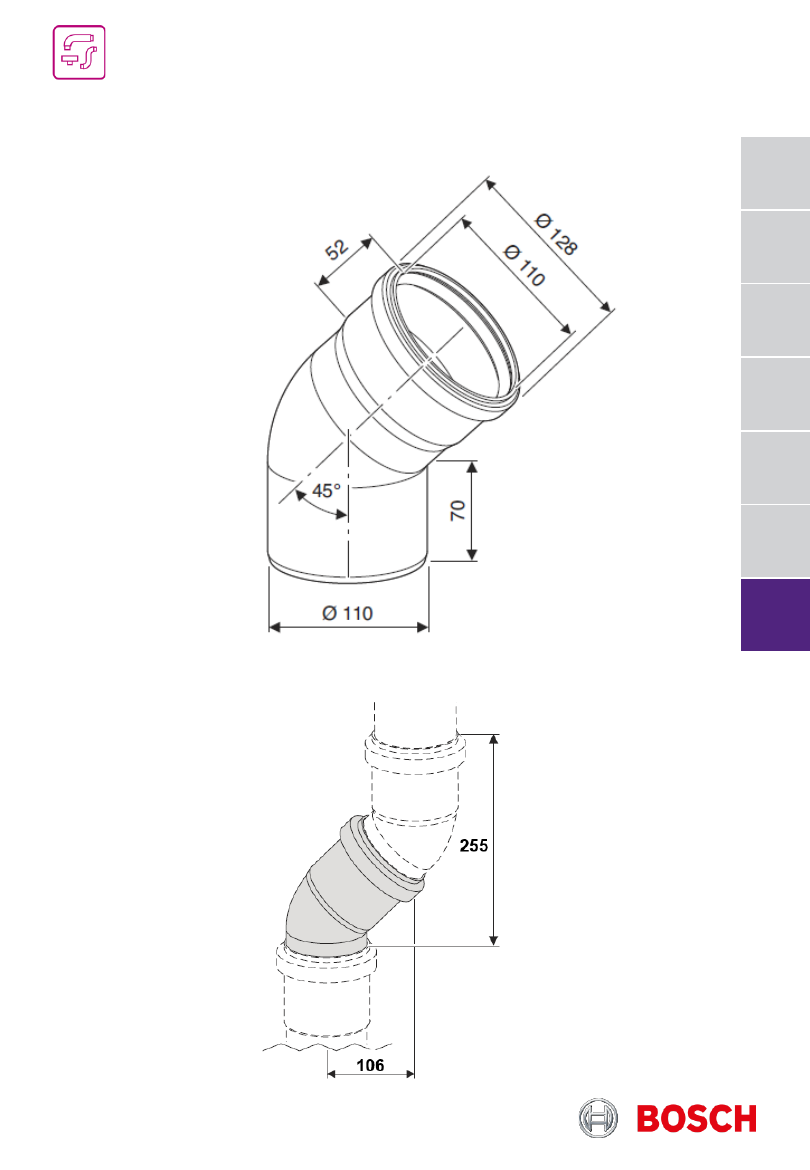

Отвод FC-SE110-45, DN110, 45

°

, PP, арт. 7738113109

804

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

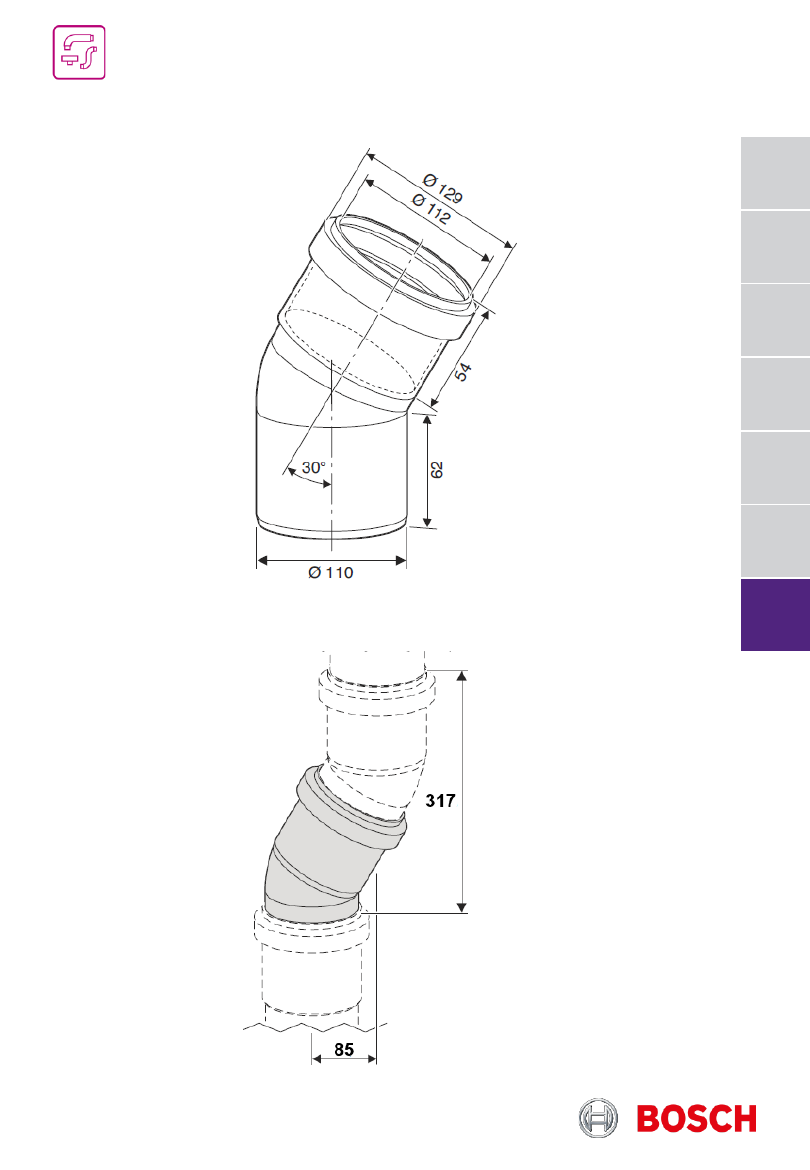

Отвод FC-SE110-30, DN110, 30

°

, PP, арт. 7738112682

805

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

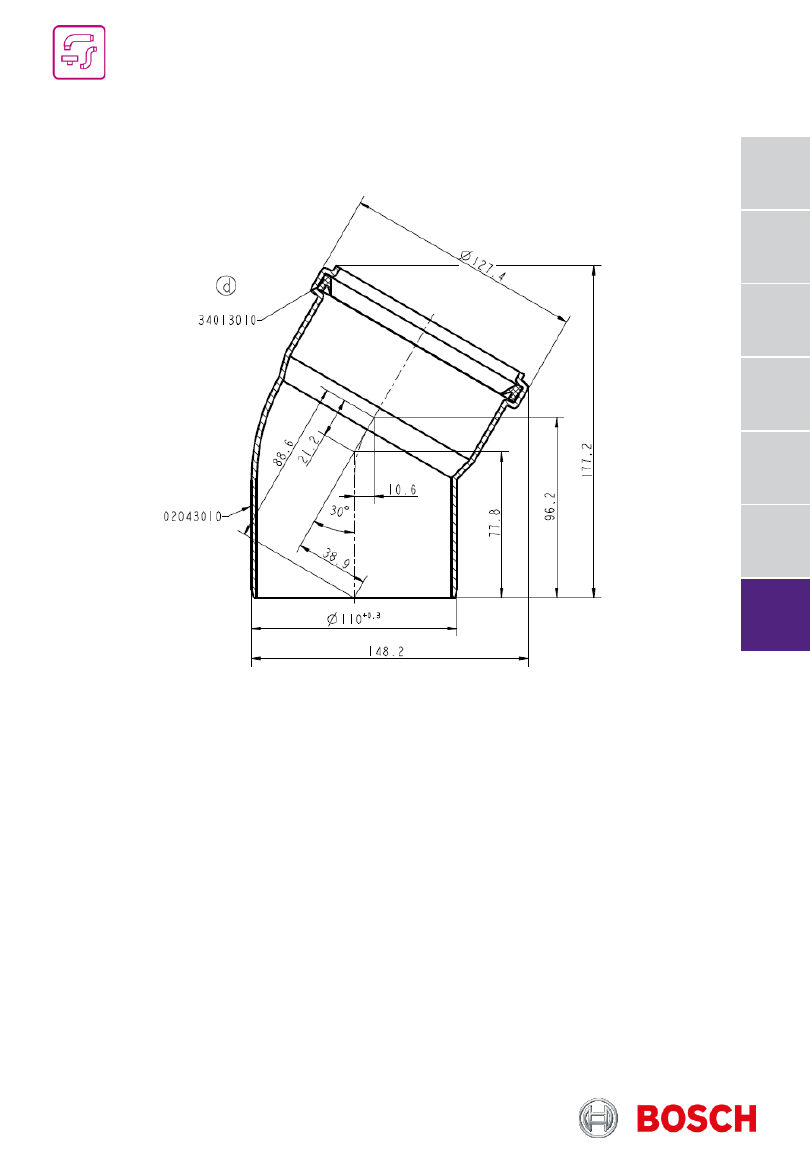

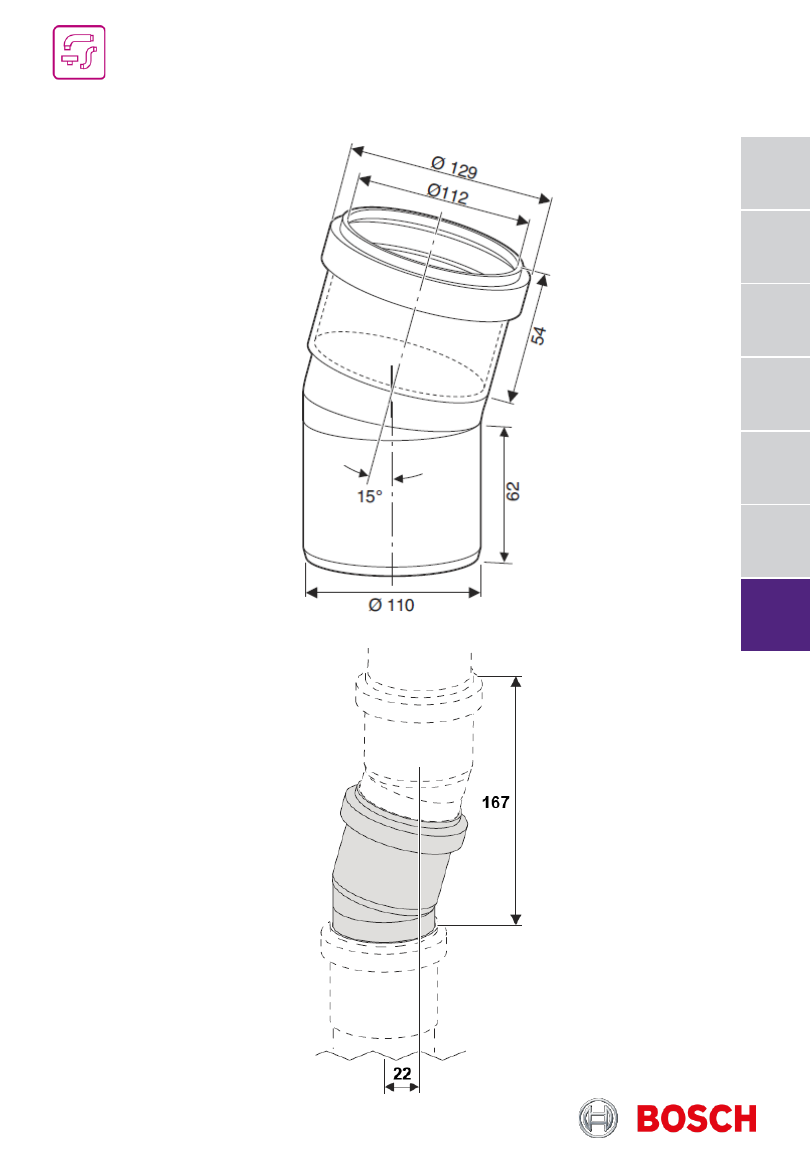

Отвод FC-SE110-15, DN110, 15

°

, PP, арт. 7738112683

806

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Отвод DN110, 30

°

, PP, арт. 87090300

807

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

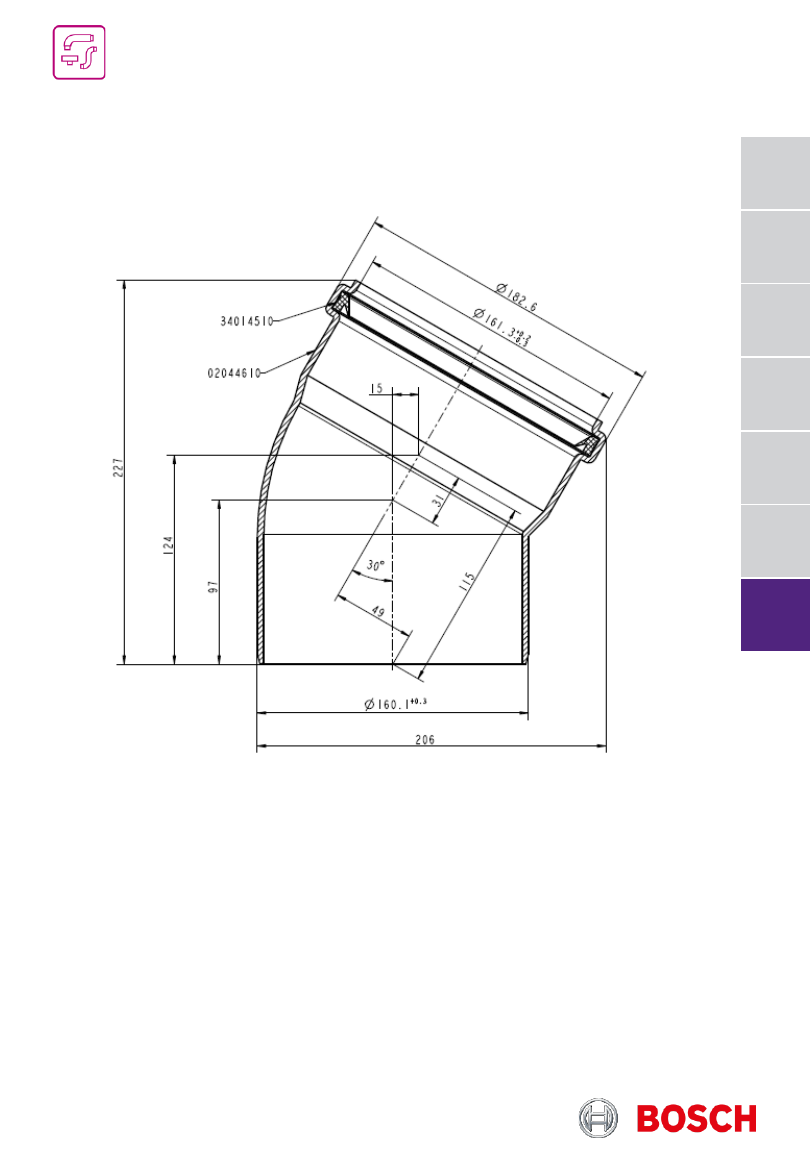

Отвод DN160, 30

°

, PP, арт. 87090316

808

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

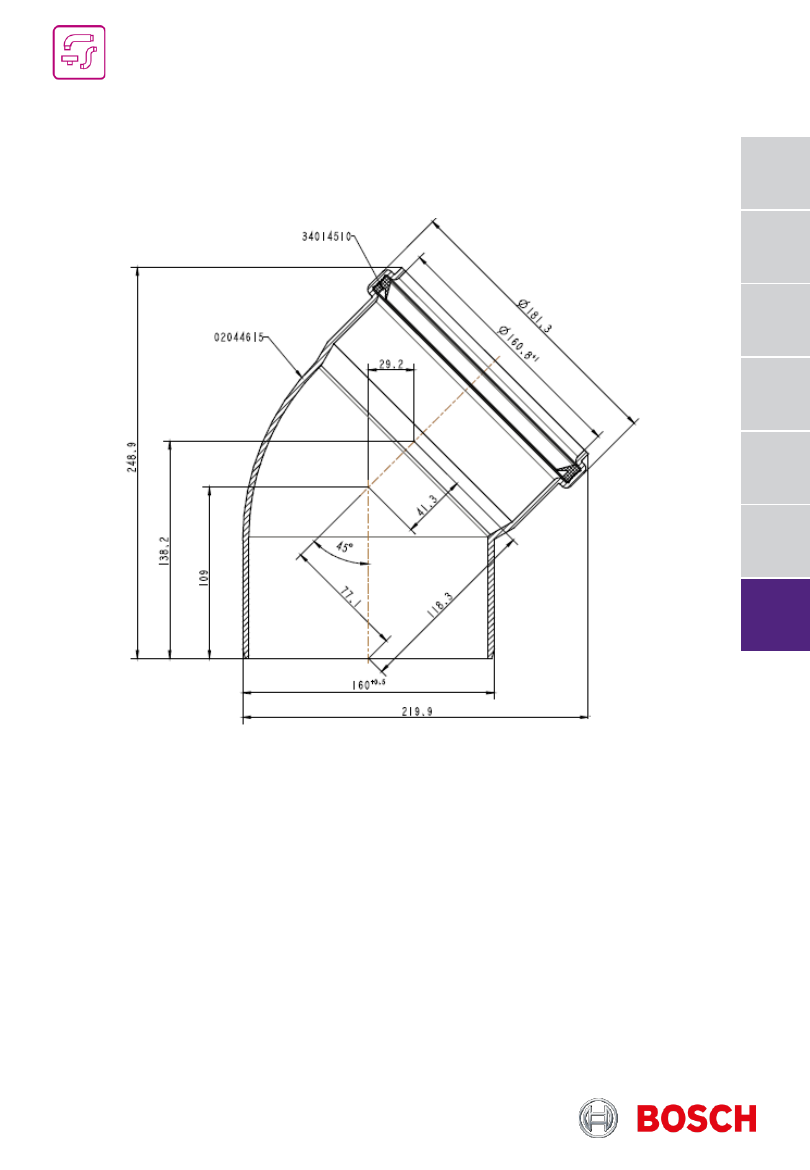

Отвод DN160, 45

°

, PP, арт. 87090317

809

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

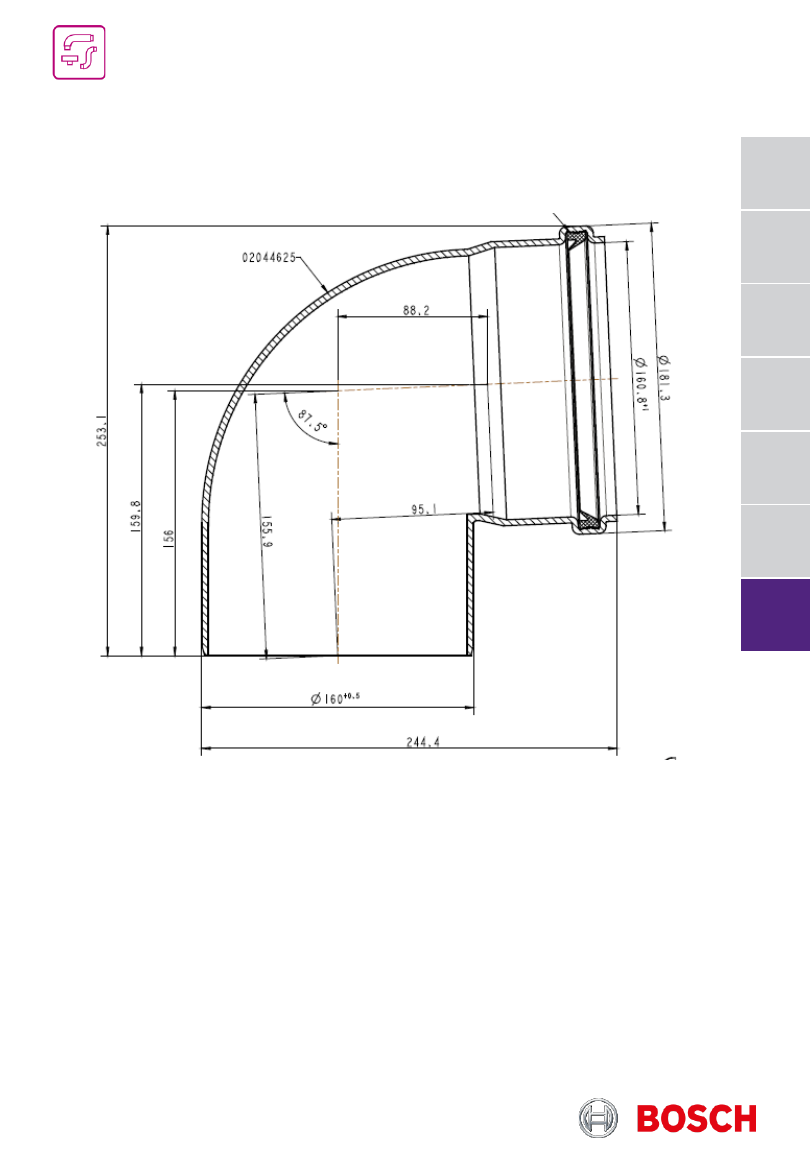

Отвод DN160, 87

°

, PP, арт. 87090318

810

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

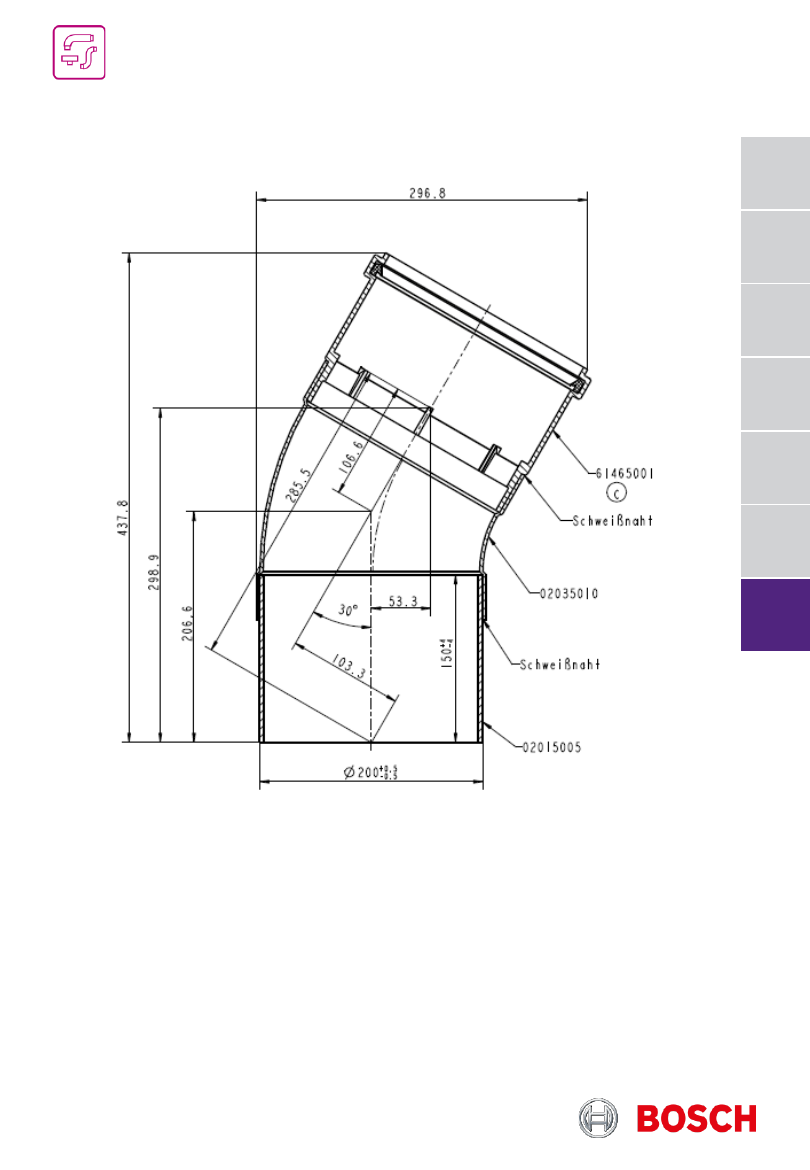

Отвод DN200, 30

°

, PP, арт. 87090320

811

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

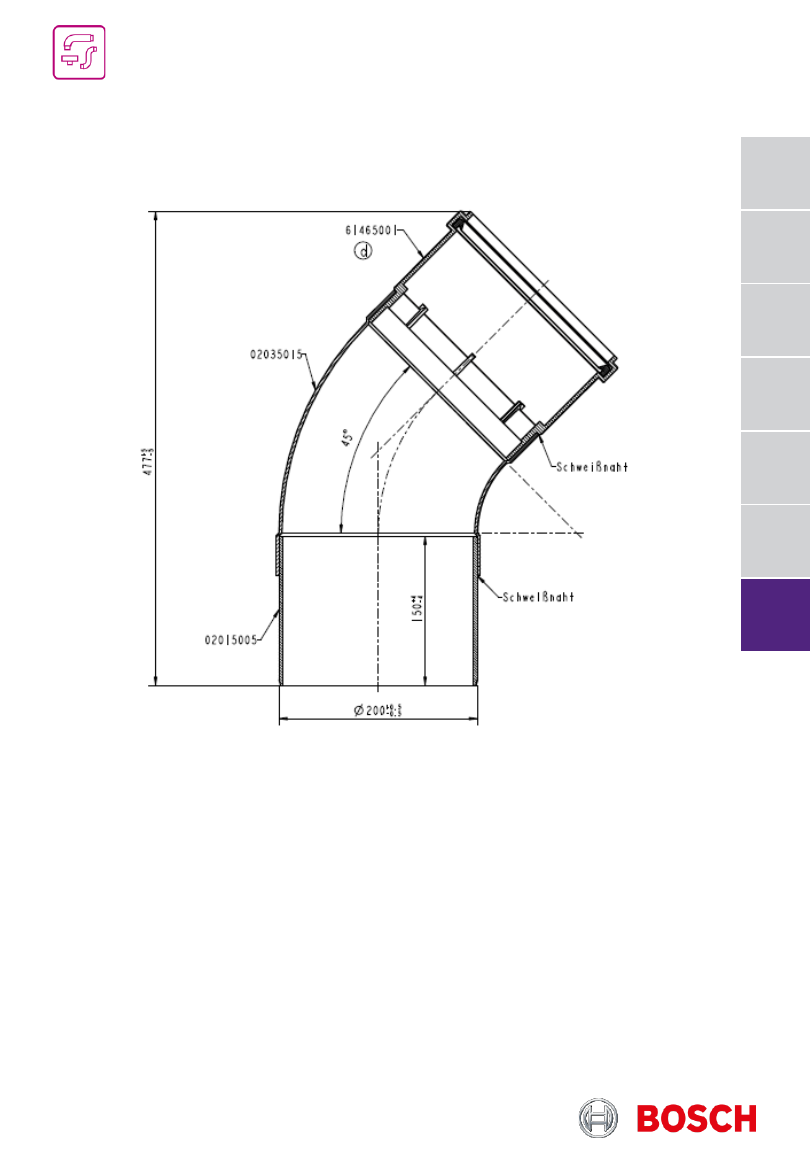

Отвод DN200, 45

°

, PP, арт. 87090321

812

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

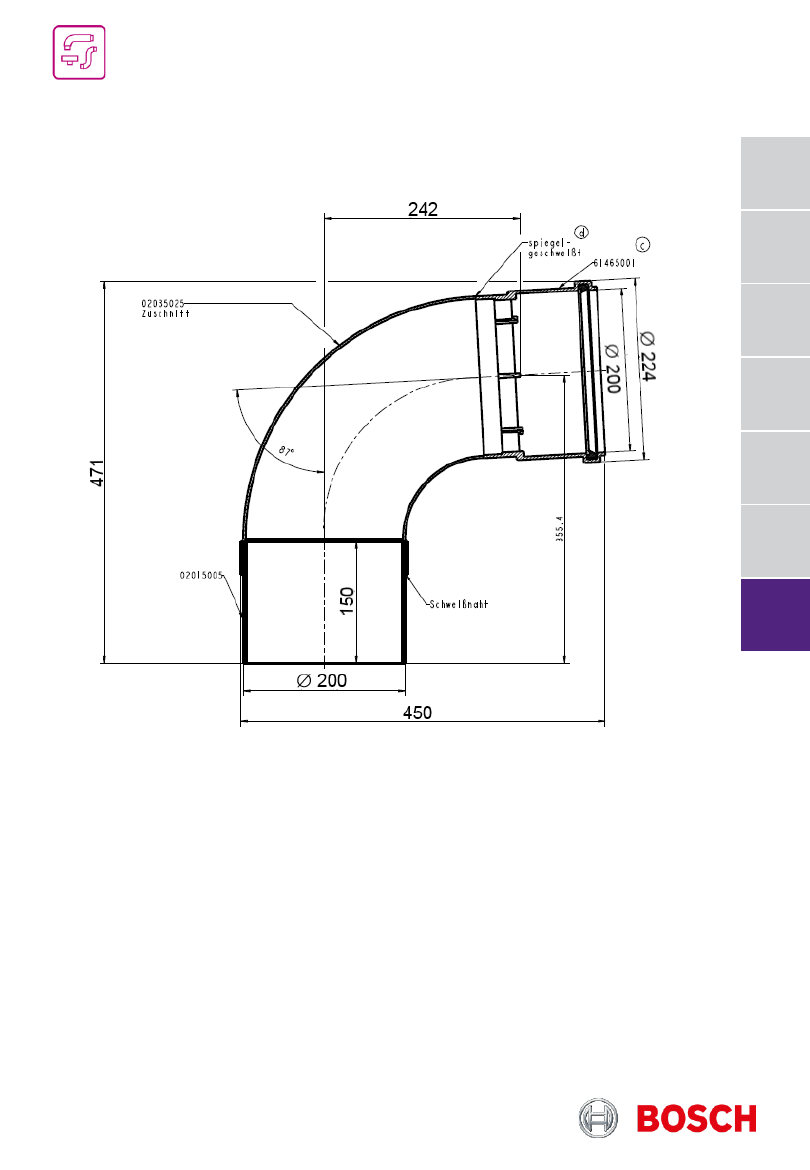

Отвод DN200, 87

°

, PP, арт. 87090322

813

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Базовый комплект дымохода FC-Set110-B23P, DN110, горизонтальный с решеткой
для забора воздуха из пом, арт. 7738113087

814

Комплект поставки:

1.

Ревизионное колено

∅

110 мм, РР, арт. 7738113110

2.

Защитная решётка

∅

160 мм, сталь, арт. 7747101689 / 7738113167

3.

Крепеж

4.

Декоративная пластина

5.

Дымовая труба

∅

110 мм, длина 1000 мм, РР,     арт. 7738112680

6.

Дымовая труба

∅

110 мм, длина 500 мм, РР,     арт. 7738112679

7.

Смазка для сборки

9.        Документация

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Базовый комплект FC-Set110-B53, DN110, в шахте, PP, колпак, труба с UV защитой,
арт. 7738113084

Комплект поставки:

1.

Ревизионное колено

∅

110 мм, РР, арт. 7738113110

2.

Защитная решётка

∅

160 мм, сталь, арт. 7747101689 / 7738113167

3.

Крепеж

4.

Декоративная пластина

5.

Коаксиальный патрубок для прохода сквозь стену

∅

110/160 мм, длина 500 мм

6.

Дымовая труба

∅

110 мм, длина 500 мм, РР,     арт. 7738112679

7.

Труба

∅

110 с UV защитой.

8.

Смазка для сборки

9.

Документация

10.

Опорная планка

11.

Отвод

∅

110, 87°, PP

12.

Комплект оголовка шахты FC-O110, DN110, высота   200мм, трубы 500мм, PP (ex GA,
DO-S),арт. 7738112721

13.

Распорка FC-O110, DN110, (3 шт.) арт. 7738112728

815

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Базовый компл. сист. дымоудаления в каскаде для 2 котлов GB162 DN250,
арт. 87090011

Комплект поставки:

1.

Концевой участок с конденсатоотводчиком и  резьбовой крышкой, РР

2.

Короткий коллектор с наклонным отводом

∅

110 мм, РР

3.

Длинный коллектора с наклонным отводом

∅

110 мм, РР

4.

Участок дымовой трубы, длина 500 мм, РР (диаметр зависит от комплекта),
арт. 87090417

5.

Сифон DN40, РР, арт. 7747101719

6.

Отвод со смотровым люком

∅

110 мм, 87

°

, РР, короткий

7.

Участок дымовой трубы

∅

110 мм, длина 250 мм (2 шт.), РР , арт. 7738113779

8.

Защитная решетка на приточном отверстии

∅

160 мм, сталь (2 шт.)

816

Каталог отопительного оборудования 2023

Перейти

к главе↓

1

2

3

4

5

6

7

Кполному
оглавле-
нию

Комплектующие
Элементы дымоудаления для конденсационных котлов

Базовый компл. сист. дымоудаления в каскаде для 2 котлов GB162 DN315,
арт. 87090012

Комплект поставки:

1.

Концевой участок с конденсатоотводчиком и  резьбовой крышкой, РР

2.

Короткий коллектор с наклонным отводом

∅

110 мм, РР

3.

Длинный коллектора с наклонным отводом

∅

110 мм, РР

4.

Участок дымовой трубы, длина 500 мм, РР (диаметр зависит от комплекта),
арт. 87090042

5.

Сифон DN40, РР, арт. 7747101719

6.

Отвод со смотровым люком

∅

110 мм, 87

°

, РР, короткий

7.

Участок дымовой трубы

∅

110 мм, длина 250 мм (2 шт.), РР , арт. 7738113779

8.

Защитная решетка на приточном отверстии

∅

160 мм, сталь (2 шт.)

817
