Портативный измеритель вибрации Fluke 810. Руководство пользователя (2010 год) - часть 2

Обзор





При



хранении



1







1-9

При



хранении



Если



устройство



не



используется

,

храните



его



в



защитном



футляре

.

Внутри



футляра



достаточно



места



не



только



для



хранения



устройства

,

но



и



всех



принадлежностей

.

Аккумулятор



Тестер



работает



от



встроенного



перезаряжаемого



литий

-

ионного



аккумулятора

.-

После



распаковки



и



осмотра



прибора



перед



первым



его



использованием



необходимо



полностью



зарядить



аккумулятор

.

В



дальнейшем



зарядку



аккумулятора



следует



проводить



тогда

,

когда



соответствующий



значок



аккумулятора



на



экране



указывает



на



низкий



уровень



заряда

.

Чтобы



зарядить



аккумулятор

,

который



находится



в



приборе

,

выполните



следующие



действия

:

1.



Подсоедините



адаптер



переменного



тока



к



входному



разъему



подачи



переменного



напряжения



на



корпусе



аккумулятора

.

2.



Подсоедините



адаптер



к



источнику



питания

.

Чтобы



зарядить



аккумулятор

,

извлеченный



из



корпуса



прибора

:

1.



Извлеките



аккумулятор



из



устройства

,

как



показано



на



Рисунке

 1-2.

2.



Подсоедините



адаптер



переменного



тока



к



входному



разъему



подачи



переменного



напряжения



на



корпусе



аккумулятора

.

3.



Подсоедините



адаптер



к



источнику



питания

.

Примечание



Время



полной



зарядки



аккумулятора



составляет



три



часа

.

Индикаторы



состояния



аккумулятора

:

Красный



цвет

 —

аккумуляторная



батарея



подключена



к



источнику



питания



и



заряжается

.

Зеленый

 —

аккумулятор



подключен



к



источнику



питания



и



полностью



заряжен

.





Осторожно



Во



избежание



повреждения



тестера



следуйте



данным



инструкциям

.

•



Используйте



только



адаптер



переменного



тока



из



комплекта



поставки



прибора

.

•



Убедитесь

,

что



прибор



подключается



к



соответствующему



внешнему



источнику



питания

.

•



Не



допускайте



длительного



неиспользования



аккумулятора



как



внутри



прибора

,

так



и



в



месте



хранения

.

•



Если



аккумулятор



не



использовался



в



течение



шести



месяцев

,

проверьте



его



уровень



заряда

,

после



чего



зарядите



или



утилизируйте



в



соответствии



с



нормативными



требованиями

.



810

Руководство



пользователя



1-10



gbk03.eps

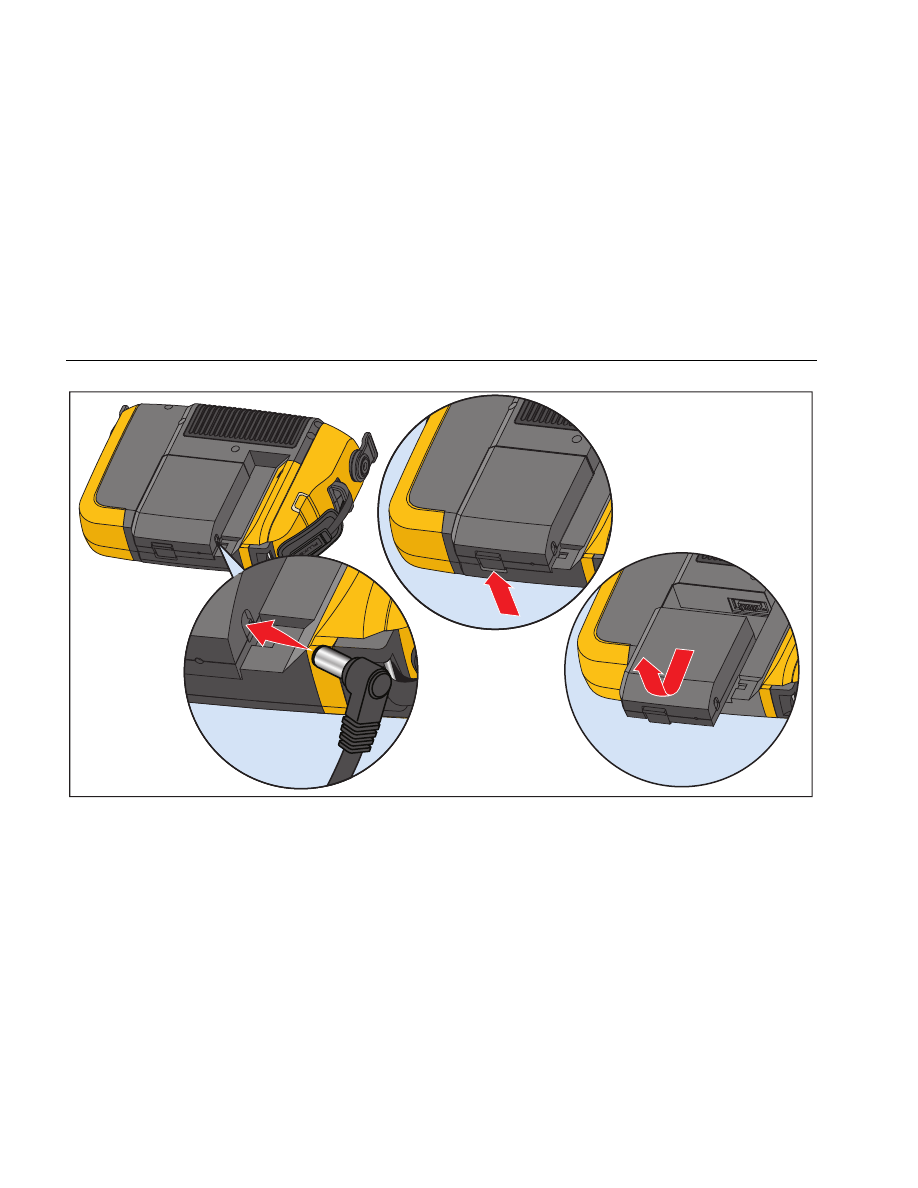

Рис

. 1-2.

Зарядка



аккумулятора



Обзор





Дополнительные



принадлежности



1







1-11

Дополнительные



принадлежности



В



таблице

 1-2

представлены



доступные



дополнительные



принадлежности

,

а



также



принадлежности

,

которые



можно



приобрести



отдельно



от



прибора

.

Таблица

 1-2.

Принадлежности



Модель



Описание



Номер



детали



810T

Тахометр

 3530819

810S

Датчик



3530828

810QDC

Кабель



с



быстроразъемным



соединением

 3530837

SBP810

Аккумуляторная



батарея

 Smart Battery

3530843

810SMM

Магнитное



крепление

 3530862

810SMP

Монтажные



площадки



для



датчика

 3530855

Примечание



Максимальная



длина



кабеля



составляет

 20

футов

 (6

м

).

Рекомендуется



не



комбинировать



кабели



свыше



указанной



максимальной



длины

,

в



противном



случае



можно



получить



неожиданные



результаты

.

810

Руководство



пользователя



1-12



2-1

Глава

 2

Технические



характеристики





Титульная



страница



Технические



характеристики



тестера



вибрации

 ....................................................    2-3

Технические



характеристики



диагностики

 ........................................................    2-3



Электрические



характеристики

 .........................................................................   2-3



Общие



характеристики

 .....................................................................................   2-4



Технические



характеристики



датчика

 ...................................................................   2-5



Технические



характеристики



тахометра

 ................................................................   2-6



Требования



к



программному



обеспечению

 Viewer .................................................   2-7





Технические



характеристики





Технические



характеристики



тестера



вибрации



2







2-3

Технические



характеристики



тестера



вибрации



Технические



характеристики



могут



быть



изменены



без



уведомления

.

Технические



характеристики



диагностики



Обнаружение



стандартных



неисправностей

 .............................................

нарушение



балансировки

,

ослабление



крепления

,

нарушение



соосности



или



неисправность



подшипника



Анализ



для

 ......................................................

двигателей

,

вентиляторов

,

нагнетателей

,

ремней



и



цепных



приводов

,

коробок



передач

,

муфт

,

центробежных

,

поршневых

,

шиберных

,

пропеллерных

,

винтовых



насосов

,

роторных



резьбовых

/

шестеренчатых

/

лопастных



насосов

,

поршневых

,

центробежных

,

винтовых



компрессоров

,

машин



с



сомкнутой



компоновкой

,

валов



Диапазон



частоты



вращения



машины

 .......

от

 200

об

/

мин



до

 12 000

об

/

мин



Дополнительные



сведения



о



результате



диагностики

 ...............................

Уровень



серьезности



ошибки

 (

незначительный

,

средний

,

серьезный

,

критический

),

дополнительные



сведения



о



ремонте

,

зафиксированные



пиковые



значения

,

спектры



Электрические



характеристики



Выбор



диапазона

 ...........................................

Автоматический



Аналогово

-

цифровой



преобразователь

 ..... 4

канала

, 24

разрядный



Используемый



диапазон



частот



от

 .................  5

Гц



до

 20

кГц



Функции



обработки



цифровых



сигналов

 ...

автоматически



настраиваемый



фильтр



зеркальных



частот

,

фильтр



верхних



частот

,

прореживание

,

наложение

,

управление



окнами

,

БПФ

 (

быстрое



преобразование



Фурье

)

и



усреднение



Частота



выборки

 ............................................

от

 2,56

кГц



до

 51,2

кГц



Динамический



диапазон

 ............................... 128

дБ



Отношение



сигнал

 -

шум

 .............................. 100

дБ



Разрешение



БПФ

 ............................................ 800

Спектральные



окна

 .......................................

Хэннинга



Единицы



измерения



частоты

 .......................

Гц

, (

вращения

)

об

/

мин



Единицы



измерения



амплитуды

..................

дюйм

/

с

,

мм

/

с

,

дБ

 (

США

),

дБ

* (

Европа

)

Энергонезависимая



память

 ..........................

Карта



памяти

 SD-micro,

внутренняя



память

 4

Гб



810

Руководство



пользователя



2-4

Общие



характеристики



Размеры

 .......................................................... 18,56

см

 x 7,00

см

 x 26,72

см



Масса

 (

с



аккумуляторной



батареей

)

 .......... 1,9

кг



Дисплей

 ...........................................................

цветной

, ¼ VGA,

разрешающая



способность

 320 × 240 (

диагональ

 5,7

дюймов

)

ЖК

-

экран



на



тонкопленочных



транзисторах



со



светодиодной



подсветкой



Разъемы



Входа

/

Выхода



Разъем



для



подключения



трехосного



датчика

........................................ 4-

контактный



разъем

 M12

Разъем



для



подключения



одноосного



датчика

 .......................................

Разъем



с



байонетной



фиксацией



Разъем



для



подключения



тахометра

 ..............  6-

контактный



разъем



стандарта

 Mini DIN

Разъем



для



подключения



к



компьютеру

 ........ USB-

разъем

 Mini «B» (2.0)

Аккумулятор



Тип



аккумуляторной



батареи

 .........................

Литий

-

ионная

, 14,8

В

, 2,55

Ач



Время



подзарядки



аккумуляторной



батареи

 .. 3

часа



Время



работы



аккумуляторной



батареи

 .........  8

часов

 (

при



нормальных



условиях

)

Адаптер



переменного



тока



Входное



напряжение

 .....................................

От

 100

В



до

 240

В

 (

переменный



ток

)

Частота



на



входе

 ........................................... 50/60

Гц



Операционная



система

 ................................. WinCE 6.0 Core

Рабочая



температура

 .................................... 32

°

F

до

 122

°

F (0

°

C

до

 50

°

C)

Температура



хранения

..................................

от

 -4

°

F

до

 140

°

F (

от

 -20

°

C

до

 60

°

C)

Рабочая



влажность

 .......................................

от

 10 %

до

 90 %

отн

.

влажности

 (

без



конденсации

)



Высота

 .............................................................  2000

м



Степень



защиты



корпуса

 ..............................  IP54

Стандарты



безопасности

  ............................. IEC 61010-1:

степень



загрязнения

 2

IEC 60825-1,

класс

 2

IEC 62133,

литиевая



аккумуляторная



батарея





Технические



характеристики





Технические



характеристики



датчика



2







2-5

Электромагнитная



совместимость



Международная

 ............................................. IEC 61326-1:

Портативные

; CISPR 11:

Группа

 1,

Класс



А



Группа

 1:

Оборудование



специально



образует



и

/

или



использует



гальванически



связанную



радиочастотную



энергию

,

которая



необходима



для



работы



самого



оборудования

.

Класс



А

:

Оборудование



допускается



к



работе



на



объектах

,

иных

,

чем



жилые

,

и



подключенных



непосредственно



к



электросети



низкого



напряжения



жилых



помещений

.

Согласно



положениям



документа



Федеральной



комиссии



связи



США

 (FCC) ............................. 47 CFR 15

подраздел

 B,

настоящий



прибор



освобождается



от



лицензирования



согласно



пункту

 15.103.

Корея

 (KCC) ...................................................

Оборудование



класса



А

 (

промышленное



передающее



оборудование



и



оборудование



для



связи

)

Класс



А

:

Оборудование



соответствует



требованиям



к



промышленному



оборудованию

,

работающему



с



электромагнитными



волнами

;

продавцы



и



пользователи



должны



это



учитывать

.

Данное



оборудование



не



предназначено



для



бытового



использования

,

только



для



коммерческого

.

Рекомендуемая



периодичность



калибровки

 .....................................................  2

года



Технические



характеристики



датчика



Тип



датчика

 ....................................................

Акселерометр



Чувствительность

,

±

5 %, 25

°

C

..................... 100

мВ

/g

Диапазон



ускорения

 ......................................

пиковое



значение

 80 g

Нелинейность



амплитудной



характеристики

 ..............................................  1  %

Частота

,

чувствительность



Z,

±

3

дБ

 .......................................................... 2

до

 7,000

Гц



X, Y,

±

3

дБ

 ..................................................... 2

до

 5,000

Гц



Потребляемая



мощность

 (IEPE)

 .................. 18

до

 30

В

 (

постоянный



ток

), 2

до

 10

мА



Напряжение



смещения



на



выходе

 ..............  12

В

 (

постоянный



ток

)

Заземление

 .....................................................

С



заземлением



корпуса



810

Руководство



пользователя



2-6

Конструкция



датчика

 ....................................

Керамический



из



цирконата

-

титаната



свинца

/

срез



Материал



корпуса

.......................................... 316L,

нержавеющая



сталь



Крепление

 ....................................................... 10–32

винта



с



головкой



под



торцевой



ключ

,

двухполюсный



магнит



из



редкоземельных



металлов

 (

прочность



на



отрыв

 — 48

фунтов

)

Выходной



разъем

 .......................................... 4-

контактный

, M12

Сопрягающий



разъем

 ................................... M12 - F4D

Энергонезависимая



память

 ..........................

Совместима



с



технологией

 TEDS 1451.4

Вибрационный



предел

 .................................. 500 g

пиковая



Предел



удара

 .................................................. 5000 g (

пиковое



значение

)

Электромагнитная



чувствительность

,

эквивалент



г

.

 ..................................................  100

мкг

/

Гс



Уплотнение

 .....................................................

Герметичное



Диапазон



температуры

 .................................

от

 -58

°

F

до

 248

°

F (

от

 -50

°

C

до

 120

°

C)

±

7%

Технические



характеристики



тахометра



Размеры

 .......................................................... 2,86

см

 x 12,19

см



Масса

 ............................................................... 96

г



с



кабелем



Питание

 ...........................................................

Питание



от



тестера



вибрации



Распознавание

 ...............................................

Лазерный



диод



класса

 2

Диапазон

 .........................................................

от

 6,0

до

 99,999

об

/

мин



Погрешность



от

 6,0

до

 5999,9

об

/

мин

 ................................. ±0,01 %

и

 ±1

цифра



от

 5999,9

до

 99999

об

/

мин

 ............................. ±0,05 %

и

 ±1

цифра



Разрешение

 .................................................... 0,1

об

/

мин



Рабочий



диапазон

 ......................................... 0,4

до

 39,27

дюймов

 (

от

 1

см



до

 100

см

)

Время



отклика

 ................................................ 1

секунда

 (>60

об

/

мин

)

Элементы



управления

 ..................................

Прозрачная



кнопка



включения

/

выключения



измерения





Технические



характеристики





Требования



к



программному



обеспечению

 Viewer



2







2-7

Интерфейс

 ...................................................... 6-

контактный



разъем

 Mini DIN

Длина



кабеля

 ................................................. 50

см



Дополнительные



принадлежности



для



тахометра



Отражательная



лента

 .................................... 1,5

см

 x 52,5

см



Требования



к



программному



обеспечению

 Viewer

Минимальный



объем

 .....................................

ОЗУ

 1

ГБ



Операционная



система

 ................................. Windows XP, Vista, Windows 7, Windows 8.1

3-1

Глава

 3

Начало



работы





Титульная



страница



Введение

 ...............................................................................................................   3-3

Средства



навигации



и



интерфейс



пользователя

....................................................   3-3



Использование



диска



выбора

 ...........................................................................   3-5



Использование



функциональных



кнопок

 ..........................................................   3-5



Разъемы



для



принадлежностей

 .............................................................................    3-6



Запуск



тестера

 ......................................................................................................   3-7



Настройка



датчика

 ................................................................................................    3-7



Совместимые



датчики

 .......................................................................................    3-7



Подключение



датчика

 Fluke ..............................................................................   3-8



Уход



и



указания



по



эксплуатации

 .....................................................................   3-9



Настройка



тахометра

 ............................................................................................   3-9



Измерение



числа



об

/

мин



с



помощью



тахометра

 ...............................................   3-9



Меры



безопасности



при



работе



с



лазером

 ........................................................   3-10



Доступ



к



справке

 ...................................................................................................   3-11



Настройка



прибора

 ...............................................................................................   3-11



Самопроверка

 ...................................................................................................    3-11



Параметры

 .......................................................................................................    3-12



Очистить



память

 ..............................................................................................   3-14





Начало



работы





Введение



3



3-3

Введение



В



данной



главе



вы



познакомитесь



с



пользовательским



интерфейсом

,

разъемами



и



дополнительными



устройствами

.

Средства



навигации



и



интерфейс



пользователя



На



Рисунке

 3-1

представлена



передняя



панель



тестера



вибрации

.

В



таблице

 3-1

перечислены



элементы



управления



на



передней



панели



и



их



функции

.

F1

F2

F3

F4

F5

SAVE

MEMORY

INFO

INSTRUMENT

SETUP

SETUP

MEASURE

DIAGNOSE

SAVE

MEMORY

INFO

INSTRUMENT

SETUP

SETUP

MEASURE

DIAGNOSE

1

2

3

4

6

5

7

8

9

10

ENTER



gbk02.eps

Рис

. 3-1.

Передняя



панель



810

Руководство



пользователя



3-4

Таблица

 3-1.

Передняя



панель



Поз

.

Элемент



управления



Описание











Включает



или



выключает



прибор

.









Выводит



на



экран



опции



Настройка



машины

:

Настройка



новой



машины

,

Копирование



настройки



машин

)

и



Изменение



настройки



машин

).









Отображает



настройки



машины

,

доступные



для



измерения

.

После



выбора



настройки



машины



продолжите



работу



с



помощью



экранов



измерения

.









Отображает



завершенные



настройки



машины



с



измерениями

,

доступными



для



диагностики

.

После



измерения



нажмите



данную



кнопку

,

чтобы



перейти



на



экран



диагностики

.









Сохраняет



параметры



настроек



прибора



и



настроек



машины

.

Таблица

 3-1.

Передняя



панель

 (

продолж

.)

Поз

.

Элемент



управления



Описание











Отображает



настройки



машины



и



результаты



диагностики

,

сохраненные



в



памяти



прибора

.









На



экране



запуска



отображает



меню



Справк

).

Для



других



экранов



отображает



справку



для



текущего



экрана

.









Отображает



функции



Самопроверка

,

Параметры



и



Очистить



память

.





Колесо



Прокрутите



диск



выбора

,

чтобы



переместить



курсор



на



экране

.

Нажмите



на



середину



диска



выбора

 ,

чтобы



сделать



выбор

.





Функциональн

ые



кнопки



С



помощью



функциональных



кнопок

 (





по





)

можно



выбрать



необходимый



элемент

,

отображаемый



на



экране



над



каждой



кнопкой

.



Начало



работы





Средства



навигации



и



интерфейс



пользователя



3



3-5

Использование



диска



выбора



Диск



выбора



имеет



различные



функции

.

Прокрутите



диск



выбора



по



часовой



стрелке



или



против



для



перемещения



курсора



или



выделения



необходимого



элемента

.

Нажмите



на



диск



выбора

,

чтобы



сделать



выбор

.

Использование



функциональных



кнопок



Внизу



вдоль



экрана



отображается



ряд



названий

,

которые



предоставляют



доступные



функции

.

Нажмите



необходимую



функциональную



кнопку

 (





по





),

которая



находится



под



названием



на



экране

,

чтобы



выбрать



функцию

.

В



таблице

 3-2

перечислены



элементы



управления



на



передней



панели



и



их



функции

.

Примечание



Если



звуковой



сигнал



включен

,

при



нажатии



кнопки



с



допустимым



выбором



будет



звучать



короткий



сигнал

.

И



наоборот

,

длинный



сигнал



будет



звучать



при



нажатии



кнопки



с



недопустимым



выбором

.

Таблица

 3-2.

Функции



функциональных



кнопок



навигации



Функциональная



кнопка



Функция



Предыдущая



страница

/

следующая



страница



Просмотр



предыдущего

/

следующего



экрана

.

Ввод



Выбор



выделенной



функции

.

Или



нажмите



диск



выбора

,

чтобы



выбрать



эту



функцию

.

Назад



Переход



на



предыдущее



поле



или



экран

.

Перемещение



курсора



Перемещение



курсора



на



один



символ



влево

.

Удаление



символа



Предназначена



для



удаления



символа

.

Выход



Выход



из



текущего



экрана

.

Сохранение



Сохранение



параметров



на



текущем



экране

.

Готово



Сохранение



записей



с



клавиатуры

.

Кроме



того

,

чтобы



перейти



непосредственно



в



меню



верхнего



уровня

,

можно



использовать



кнопки



передней



панели

,

которые



расположены



с



правой



стороны



прибора

.

810

Руководство



пользователя



3-6

Разъемы



для



принадлежностей



На



Рисунке

 3-2

показана



панель



разъемов



прибора

.

В



таблице

  3-3

представлено



описание



каждого



разъема



на



приборе

.

1

2

3

4



gbk01.eps

Рис

. 3-2.

Разъемы



для



принадлежностей



Таблица

 3-3.

Разъемы



для



принадлежностей



Поз

.

Разъём



Описание







Тахометр



Разъем



для



подключения



тахометра





 USB

Разъем



для



подключения



измерителя



к



ПК



с



помощью

 USB-

кабеля







Датчик



Дополнительный



разъем



для



подключения



одноосного



датчика







Датчик



Разъем



для



подключения



трехосного



датчика





Начало



работы





Запуск



тестера



3



3-7

Запуск



тестера



Примечание



Перед



первым



использованием



тестера



необходимо



подзарядить



аккумулятор



не



менее



трех



часов

.

Для



получения



сведений



о



процедуре



зарядки



см

.

раздел



Аккумулятор

.

Перед



использованием



прибора



убедитесь

,

что



аккумулятор



достаточно



заряжен



и



в



устройстве



имеется



достаточный



объем



свободной



памяти

.

Чтобы



включить



измеритель

,

нажмите



кнопку





.

При



включении



прибора



на



дисплее



отобразится



индикатор



оставшегося



объема



памяти



и



состояния



аккумулятора

.

Значки



состояния



аккумулятора







и



установки



даты



и



времени



будут



отображаться



в



верхней



части



дисплея

.

Нажмите



кнопку







и



удерживайте



ее



нажатой



в



течение



двух



секунд

,

чтобы



отключить



тестер



Примечание



При



первом



включении



тестера



на



дисплее



отобразится



экран



Параметры

.

Необходимо



вводить



правильные



данные



в



поля



настройки



перед



началом



проверки

,

особенно



значение



частоты



тока



в



питающей



сети

.

Для



получения



дополнительных



сведений



см

.

раздел



Настройка



прибора

.

Настройка



датчика



Прибор



поставляется



с



трехосным



датчиком

,

выполненным



по



технологии

 TEDS (

Электронные



таблицы



данных



датчиков

).

Данная



технология



позволяет



определять



и



автоматически



считывать



конфигурацию



датчика

.

Данная



технология



предлагает



следующие



возможности

:

•



Улучшенные



результаты



благодаря



подробным



сведениям



о



калибровке



•



Сокращение



времени



настройки



без



ручного



ввода



данных



•



Отслеживание



калибровки



датчика



с



сохранением



даты



последней



калибровки



в



электронном



устройстве



Совместимые



датчики



Настоятельно



рекомендуется



использовать



вместе



с



тестером



трехосный



датчик

 Fluke.

Использование



любого



другого



трехосного



датчика



может



привести



к



недостоверным



результатам



диагностики

.

Прибор



совместим



с



одноосными



датчиками

.



Осторожно



Трехосные



датчики

,

изготовленные



другими



производителями

,

несовместимы



с



этим



измерителем

.
