Режущий плоттер Summa серии F. Руководство пользователя (версия 004) - часть 10





Планшетный



режущий



плоттер

 F1612

Руководство



пользователя





2-22

Ввод



установок



для



инструмента



приведенную



выше



структуру

.

Ищите



наиболее



прямую



строку



из



семи



строк

.

Если



начальное



положение



выставлено



неправильно

,

то



нож



на



начальном



отрезке



будет



входить



в



носитель



под



углом

  (

по



отношению



к



направлению



резки

),

а



затем



будет



следовать



прямо



в



направлении



резки

.

Поэтому



Вам



следует



внимательно



анализировать



начальные



участки



строк

.

На



приведенном



выше



рисунке



под



каждой



линией



приведено



числовое



значение

.

На



структуре

,

для



которой



выполнена



резка

,

таких



чисел



нет

.

Эти



значения



показывают



разницу



по



отношению



к



текущей



установке

.

Найдите



самую



прямую



строку

,

и



выберите



соответствующую



ей



строку



в



открывшемся



окне

.

Дополнительные



линии



структуры



для



резки



соответствуют



изменению



значений



от

 +180

до

 0

и



далее



до

 -180.

Эти



значения



служат



для



оценки

,

используя



их

,

пользователь



может



вручную



скорректировать



значение



установки

,

если



он



понимает

,

что



правильная



резка



структуры

,

возможно

,

должна



была



бы



занимать



промежуточное



положение



между



двумя



соседними



вырезанными



структурами

.

Установка



параметра



для



поперечного



положения



ножа



при



резке



40
20
0
-20
-40



Рисунок

 2-34.

Структура



для



контрольной



резки

,

используемая



для



установки



поперечного



положения



инструмента



для

 V-

образной



резки



Резка



горизонтальных



строк



выполняется



в



виде



двух



частей

.

Каждая



строка



режется

,

начиная



от



середины

,

и



идет



к



краю

.

Если



параметр



поперечного



положения



ножа



установлен



неправильно

,

то



строки



в



середине



не



сомкнутся



и



оказываются



сдвинуты

.

На



приведенном



рисунке



у



каждой



строки



структуры



имеется



определенно



значение



установки

,

на



вырезанной



структуре



таких



чисел



нет

.

Эти



значения

,

приведенные



на



рисунке

,

характеризуют



разницу



по



отношению



к



текущей



установке

.

Ищите



строку

,

у



которой



нет



никакого



смещения

  (

нестыковки

)

в



средней



части

,

и



выберите



соответствующую



строку



на



структуре

,

которая



отображается



во



всплывающем



окне



программы

.

Эти



значения



служат



для



оценки

,

используя



их

,

пользователь



может



вручную



скорректировать



значение



установки

,

если



он



понимает

,

что



правильная



резка



структуры

,

возможно

,

должна



была



бы



занимать



промежуточное



положение



между



двумя



соседними



вырезанными



структурами

.

Установка



параметра



для



продольного



положения



ножа



при



резке



00

-10

-20

10

20



Рисунок

 2-35.

Структура



для



контрольной



резки

,

используемая



для



установки



продольного



положения



инструмента



для

 V-

образной



Горизонтальные



строки



после



резки



должны



стыковаться

.

Проверьте

,

какая



структура



после



контрольной



резки



оказывается



наиболее



близкой



к



линии



без



разрывов

,

и



затем



выберите



соответствующую



ей



линию



структуры



во



всплывающем



окне



программы

 «Axis Control» (

Управление



по



осям

).

Эти



значения



служат



для



оценки

,

используя



их

,

пользователь



может



вручную



скорректировать



значение



установки

,

если



он



понимает

,

что



правильная



резка



структуры

,

возможно

,

должна



была



бы



занимать



промежуточное



положение



между



двумя



соседними



вырезанными



структурами

.

Щелкните



на



кнопку

 «Apply» (

Применить

)

или



на

  «

А

»

на



пульте



дистанционного



управления

,

чтобы



пропустить



выполнение



контрольной



резки



для



остальных



параметров

.

Наконец

,

следует



ввести



установку



для



нижнего



положения



ножа

 (down position).

Щелкните



на



команду

 «down position» (

нижнее



положение

)

в



окне

 «Axis control» (

Управление



по



осям

),

или



нажмите



на



кнопку

 «down» (

нижнее



положение

)

на



пульте



дистанционного



управления

.

Прежде



всего



нажмите



на



кнопку



с



изображением



стрелки

  «

влево

»,

чтобы



нож



больше



не



находился



над



носителем

.

Если



нож



не



может



быть



установлен



рядом



с



носителями

,

то



перезагрузите



носитель



так

,

чтобы



было



возможно



обеспечить



такое



расположение

.

Затем



нажимайте



на



кнопку



со



стрелкой

  «

вниз

» (

на



Планшетный



режущий



плоттер

 F1612

Руководство



пользователя





2-23

Ввод



установок



для



инструмента



клавиатуре



компьютера



или



на



пульте



дистанционного



управления

)

до



тех



пор

,

пока



кончик



ножа



не



займет



правильное



положение

  (

будет



чуть

-

чуть



выше



поверхности



носителя

).

После



этого



нажмите



кнопку

 «Test» (

Контрольная



резка

).

Планшетный



режущий



плоттер



начнет



резку



контрольной



структуры

.

Проверьте

,

достаточно



ли



выставлена



глубина



резки



инструмента

,

если



нет

,

то



подрегулируйте



нижнее



положение

.

Не



забудьте



щелкнуть



на



кнопку

 «Apply» (

Применить

)

перед



тем

,

как



выбрать



следующий



параметр



для



изменения

,

иначе



значение



введенной



установки



не



будет



сохранено



2.1.8



Калибровка



камеры



Предусмотрено



несколько



калибровок

,

связанных



с



центральным



модулем

.

Все



они



выполнены



в



заводских



условиях

,

и



не



предусматривают



необходимости



выполнения



дополнительных



калибровок

.

Единственная



калибровка

 -

калибровка



расстояния



между



камерой



и



начальным



положением



конкретного



используемого



модуля

.

Значения



этой



калибровки



используются

,

чтобы



гарантировать

,

что



для



различных



инструментов



используется



одно



и



то



же



начальное



положение

,

в



тех



случаях

,

когда



для



выполнения



задания



возникает



необходимость



использовать



несколько



инструментов

.

Только



в



том



случае

,

когда



возникает



сомнение



в



точности

,

обусловленной



разницей



в



начальном



положении



для



различных



позиций



модулей

,

необходимо



выполнить



калибровку



камеры

.

Калибровку



следует



выполнять



с



использованием



винила

,

обеспечивающего



высокий



контраст



между



цветом



винила



и



цветом



подложки

 (

предпочтительно



использовать



черный



винил



с



подложкой



белого



цвета

).

Если



модуль



для



работы



с



тангенциальным



инструментом



откалиброван

,

то



в



качестве



инструмента



рекомендуется



использовать



инструмент



для



надсечки

 (kiss cutting tool).

Эта



калибровка



не



может



быть



выполнена



с



использованием



пульта



дистанционного



управления

.

1.

Загрузите



черный



винил

,

установите



модуль



и



инструмент

.

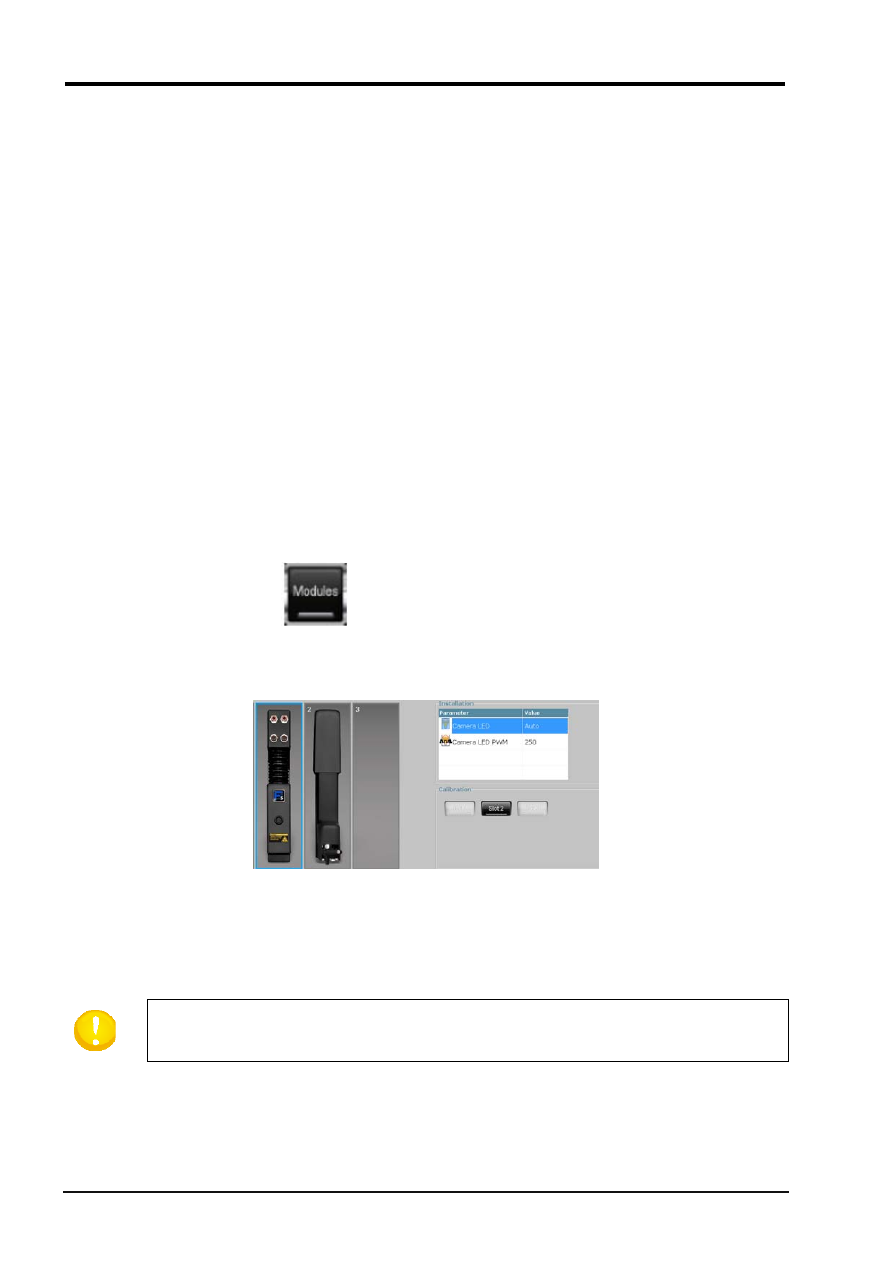

2.

Щелкните



на



кнопку



  (

Модули

),

и



затем



щелкните



на



иконку



камеры



в



окне



программы

.

3.

Щелкните



на



слот



с



модулем

,

который



необходимо



откалибровать

.

Машина



вырежет



большой



и



небольшой



квадраты

.



Рисунок

 2-36.

Калибровка



расстояния

 «

начальное



положение



модуля

 –

камера

»

4.

Аккуратно



извлеките



квадрат



большого



размера

,

следите



за



тем

,

что



квадрат



меньших



размеров

,

который



находится



в



середине

,

остается



на



своем



месте

.

Щелкните



на



кнопку

 OK

(

или



нажмите



клавишу

 ENTER).

После



этого



планшетный



режущий



плоттер



измерит



положение



оставшегося



квадрата

 (

меньшего



размера

)

и



автоматически



выполнит



калибровку

.





ВНИМАНИЕ

:

Калибровка



камеры



для



контурной



резки



выполняется



непосредственно



в



программе

 SummaFlex PRO.

Эту



калибровку



нельзя



выполнить



в



программе

 «Axis

Control» (

Управление



по



осям

).

Высоту



камеры



можно



изменять



так

,

что



встроенная



камера



всегда



остается



правильно



сфокусированной

.

Это



необходимо



делать



только



в



том



случае

,

когда



в



качестве



задания



поступило



задание



для



контурной



резки

.

Рекомендуется



полностью



поднять



камеру

,

когда



выполняется



стандартная



контурная



резка



задания

.

Этим



исключается



возможность



соприкосновения



нижней



части



камеры



с



толстыми



материалами

.



Резка



3-1

3

Резка



3.1



Введение



К



настоящему



времени



выпущены



две



версии



программы

 SummaFlex.

Стандартная



программа



и



профессиональная



версия

 - PRO.

В



версии

 PRO

обеспечивается



поддержка



работы



камеры



для



контурной



резки

.

В



данной



главе



описываются



основные



возможности



резки



и



контурной



резки



с



использованием



программы

 SummaFlex (Pro).

3.2



Резка

 (

с



использованием



программы

 SummaFlex)

3.2.1



Рабочий



поток



Рабочий



поток



резки



с



использованием



программы

 SummaFlex

простой

.

Существует



программа



для



проектирования

,

в



которой



выполняется



проект



задания

.

После



создания



проекта



он



экспортируется



в



файл



с



форматом

,

который



распознает



программа

 SummaFlex,

и



этот



файл



открывается



в



программе

 SummaFlex.

После



этого



программа

 SummaFlex

используется



для



управления



планшетным



режущим



плоттером

.

Все



параметры



для



инструментов



также



контролируются



из



программы

 SummaFlex.



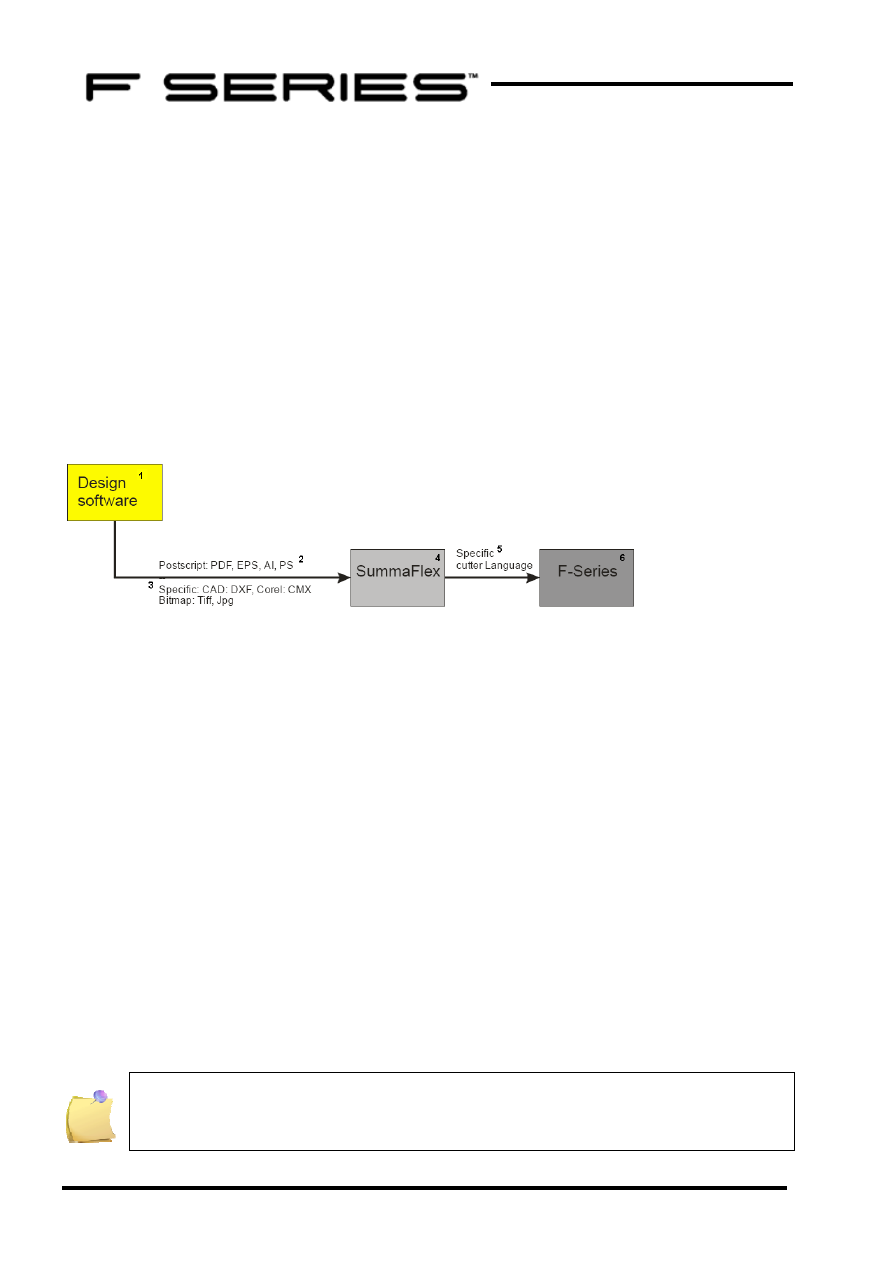

Рисунок

 3-1.

Рабочий



поток



с



использованием



программы

 SUMMAFLEX

1 –

программа



для



разработки



проекта

, 2 –

формат

 Postscript: PDF, EPS, AI, PS, 3 –

специфические



форматы

: CAD: DFX, Corel: CMX, Bitmap: Tiff, Jpg, 4 –

программа

 SummaFlex, 5 –

специфический



язык



режущего



плоттера

, 6 –

планшетный



режущий



плоттер



серии

 F

Рекомендуется



заранее



знать

,

какие



инструменты



будут



использоваться



в



планшетном



режущем



плоттере

.

Каждая



линия



в



процессе



резки



может



быть



представлена



в



виде



свойства



инструмента

,

который



будет



использоваться



для



резки



конкретной



линии

.

Для



программы

 SummaFlex

рекомендуется



использовать



слои



с



названиями



инструментов

,

которые



будут



использоваться



в



планшетном



режущем



плоттере

,

в



качестве



конкретных



свойств

.

Если



это



не



сделано



на



стадии



создания



проекта

,

то



все



равно



рекомендуется



использовать



слои

 (

с



другими



названиями

,

если



это



необходимо

),

чтобы



можно



было



произвести



необходимое



разделение



инструментов



впоследствии

.

Если



используемые



инструменты



будут



выбраны



позже

,

то



эти



инструменты



можно



легко



назначить



указанным



слоям



по



их



названиям



в



программе

 SummaFlex.

В



настоящее



время



в



плоттере

 F1612

используются



следующие



инструменты

:

флюгерный



нож

 (drag

knife),

нож



для



надсечки

 (kiss cutting knife),

нож



для



сквозной



резки

 (cut out),

инструмент



для



фальцовки

 (creasing tool),

инструмент



для

 V-

образной



резки

 (V-Cut knife)

и



электровибрационный



инструмент

 (electronic oscillating knife).

Если



задание



разработано



так

,

что



оно



содержит



объекты



в



конкретном



слое

,

и



затем



задание



правильно



экспортируется

,

то



программа

 SummaFlex

автоматически



назначит



необходимый



инструмент



для



резки



данного



объекта

.

Если



невозможно



использовать



слои

,

чтобы



назначить



различные



свойства



различным



линиям



резки

,

то



можно



также



использовать



разные



цвета

,

чтобы



различать



эти



линии

.

В



результате



в



программе



SummaFlex

конкретный



цвет



может



быть



назначен



для



резки



определенным



инструментом

.

3.2.2



Ввод



установок



для



слоев



и



инструментов



в



программе

 SummaFlex



ПРИМЕЧАНИЕ

:

В



зависимости



от



версии



программы

 SummaFlex

может



оказаться

,

что



слои



уже



установлены

.

Если



перед



каждым



названием



слоя



установлен



флажок

 «V»

красного



цвета

,

то



это



означает

,

что



соответствующий



слой



установлен



для



данного



инструмента

.

На



следующем



рисунке



все



слои



установлены

.

Рекомендуется



устанавливать



свойства



слоев



и



параметры



инструментов

,

прежде



чем



начать



Планшетный



режущий



плоттер

 F1612

Руководство



пользователя





работать



с



программой

 SummaFlex.

Если



в



файлах

,

пересылаемых



в



программу

 SummaFlex.

не



используются



никакие



слои

,

то



конкретным



инструментам



можно



назначить



определенные



цвета

,

и

,

таким



образом



эти



цвета



могут



использоваться



при



создании



шаблонов



в



программе



создания



проекта

.

Или



если



цвета

/

слои



уже



предопределены



в



программе



разработки



проекта



или



в



процессоре



растровых



изображений

 (RIP),

то



эти



данные



могут



использоваться



для



установки



свойств



слоев



в



программе

 SummaFlex.

Рекомендуется



использовать



названия



слоев

,

принимаемые



по



умолчанию

,

или



цвета



слоев

,

используемые



в



программе

 SummaFlex,

чтобы



назначать



инструменты



для



резки



линий

,

а



не



наоборот



Щелкните



правой



кнопкой



мыши



в



панели



инструментов



для



слоя

  (

если



панель



инструментов



не



отображается

,

то



щелкните



на



закладку

 «layer» (

слой

)

справа

).

После



этого



откроется



окно

,

в



котором



могут



быть



установлены



названия



слоев

 (layer names),

цвета



слоев

 (layer colors)

и



свойства



инструментов

 (tool properties).



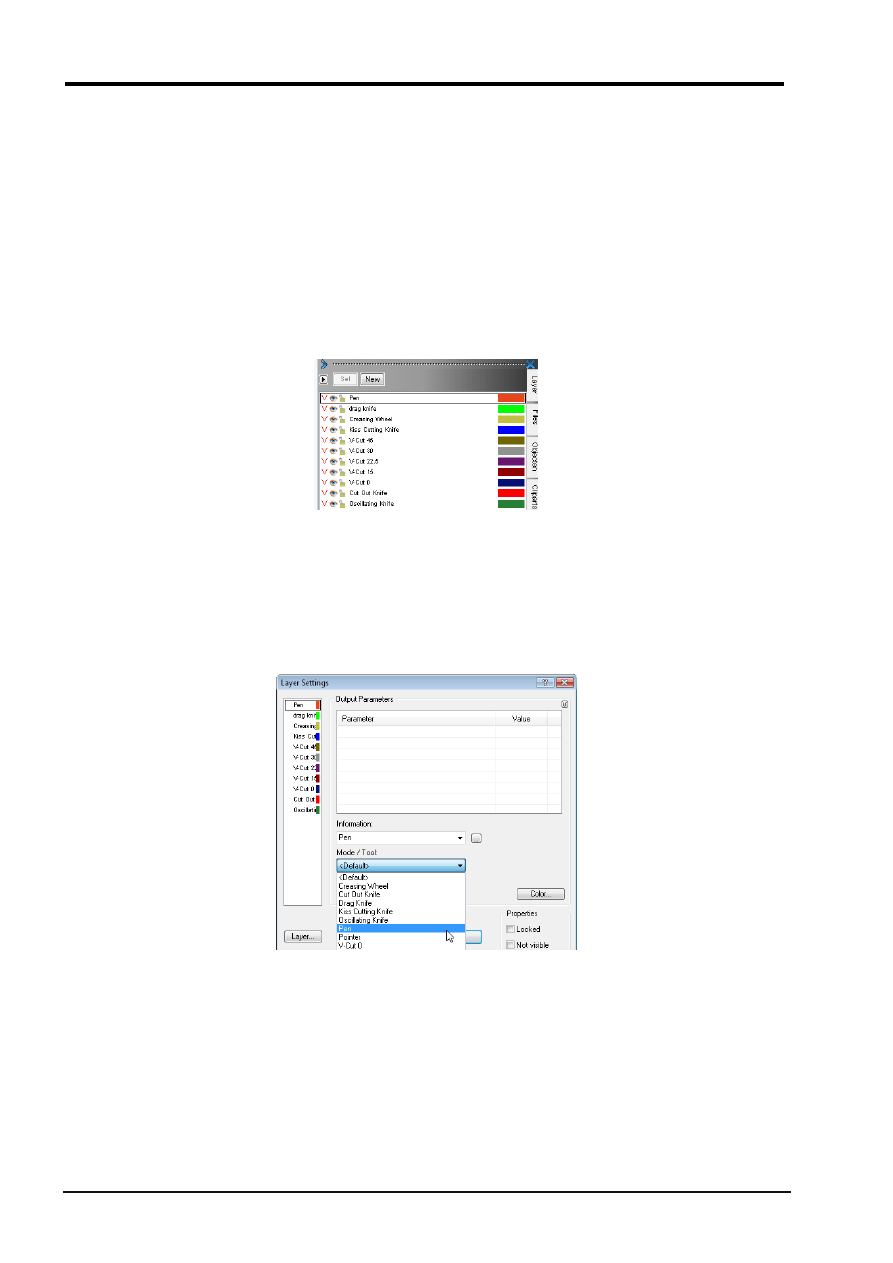

Рисунок

 3-2.

Меню

 «Enetering layer» (

Ввод



слоя

)

Используйте



названия



слоев

,

которые



показаны



здесь

,

для



установки



шаблона



в



Вашей



программе



разработки



проекта

,

если



шаблоны

,

поставляемые



с



программой

 SummaFlex,

использоваться



не



могут

.

3.2.2.1

Установка



слоя



для



пера



и



параметров



пера

.

Выберите



в



левой



стороне



слой



пера

 (pen).

Затем



щелкните



на



выпадающий



список



в



панели



Mode/Tool (

Режим

/

Инструмент

)

и



выберите



перо

 (Pen).



Рисунок

 3-3.

Установки



для



слоя



пера

 (pen layer)

Как



только



инструмент



будет



выбран

,

отобразятся



параметры



этого



инструмента

,

и



раскроется



дополнительный



всплывающий



список

 (

материал

).

Свойства



инструмента



для



пера

 (pen)

просты

.

Рассмотрим



только



три



из



указанных



свойств

.

Может



быть



установлено



положение



слота

 (Slot position).

Это



свойство



применяется

,

когда



используется



больше



одного



образца



одинаковых



инструментов

  (

например

,

перо



с



чернилами



черного



цвета



и



перо



с



чернилами



красного



цвета

).

Этот



параметр



может



задавать

,

какой



инструмент

,

и



из



какого



слота



будет



использоваться



в



процессе



работы



с



заданием



на



рабочем



столе

.

Обычно



этот



параметр



установлен



в



состояние

 «Automatic» (

Автоматический



выбор

).

Вторым



параметром



является



значение



скорости

 (speed),

которую



можно



устанавливать

.

Третьим



Резка





3-2

Планшетный



режущий



плоттер

 F1612

Руководство



пользователя







параметром



является



опция

,

позволяющая



использовать



паузу



в



работе



или



не



использовать



при



смене



инструментов

.

Чтобы



изменить



параметр

,

щелкните



на



него

,

и



измените



значение

.

В



том



случае

,

если



возникает



необходимость



использовать



различные



параметры



настройки



пера



(

например

,

установки



для

 «

медленного

»

пера

 (pen slow)

и



установки



для

 «

быстрого

»

пера

 (pen fast))

может



использоваться



окно



с



раскрывающимся



списком



материалов

.

Кнопка



выбора



цвета

 (color)

предназначена



для



назначения



других



цветов



слою

.

Это



на



тот



случай

,

если



установки



цвета



в



программе



создания



проекта



не



могут



быть



изменены

.

Однако



рекомендуется



выбирать



тот



цвет

,

который



по



умолчанию



устанавливается



в



шаблоне



программы



проектирования

,

чтобы



назначить



цвет



инструменту

.



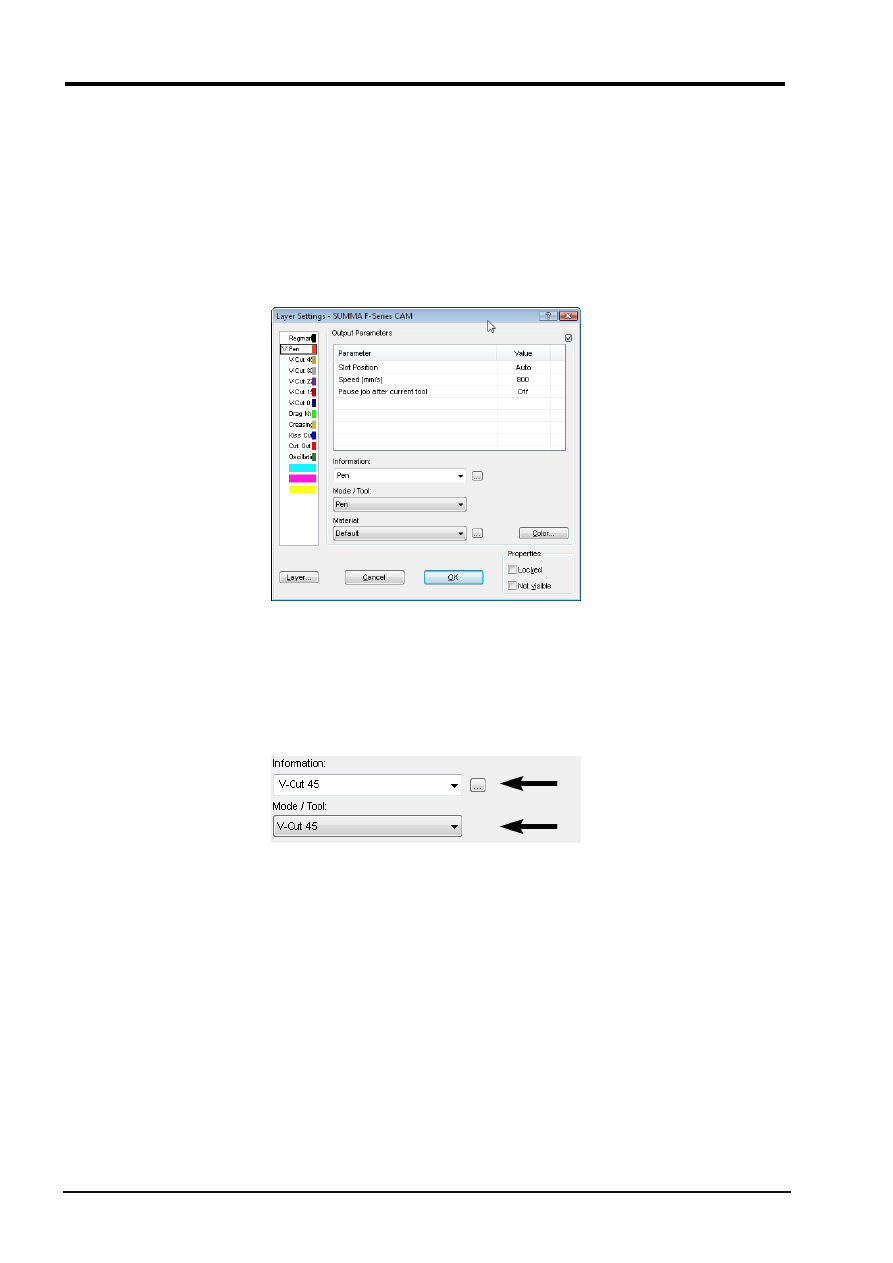

Рисунок

 3-4.

Ввод



установок



для



параметров



пера

 (pen parameters)

3.2.2.2

Установка



слоя



для



инструмента

 V-

образной



резки



и



параметров



для



инструмента



V-

образной



резки



В



планшетном



плоттере



используется



несколько



типов



инструментов



для

 V-

образной



резки

,

каждый



из



них



рассчитан



на



резку



с



определенным



углом

.

Ввод



установок



для



всех



этих



различных



типов



инструментов



выполняется



одинаково

.

Следует



только



следить



за



тем

,

чтобы



использовалось



одно



и



то



же



название



в



информационном



окне



и



в



окне



режима



работы



и



инструмента

.



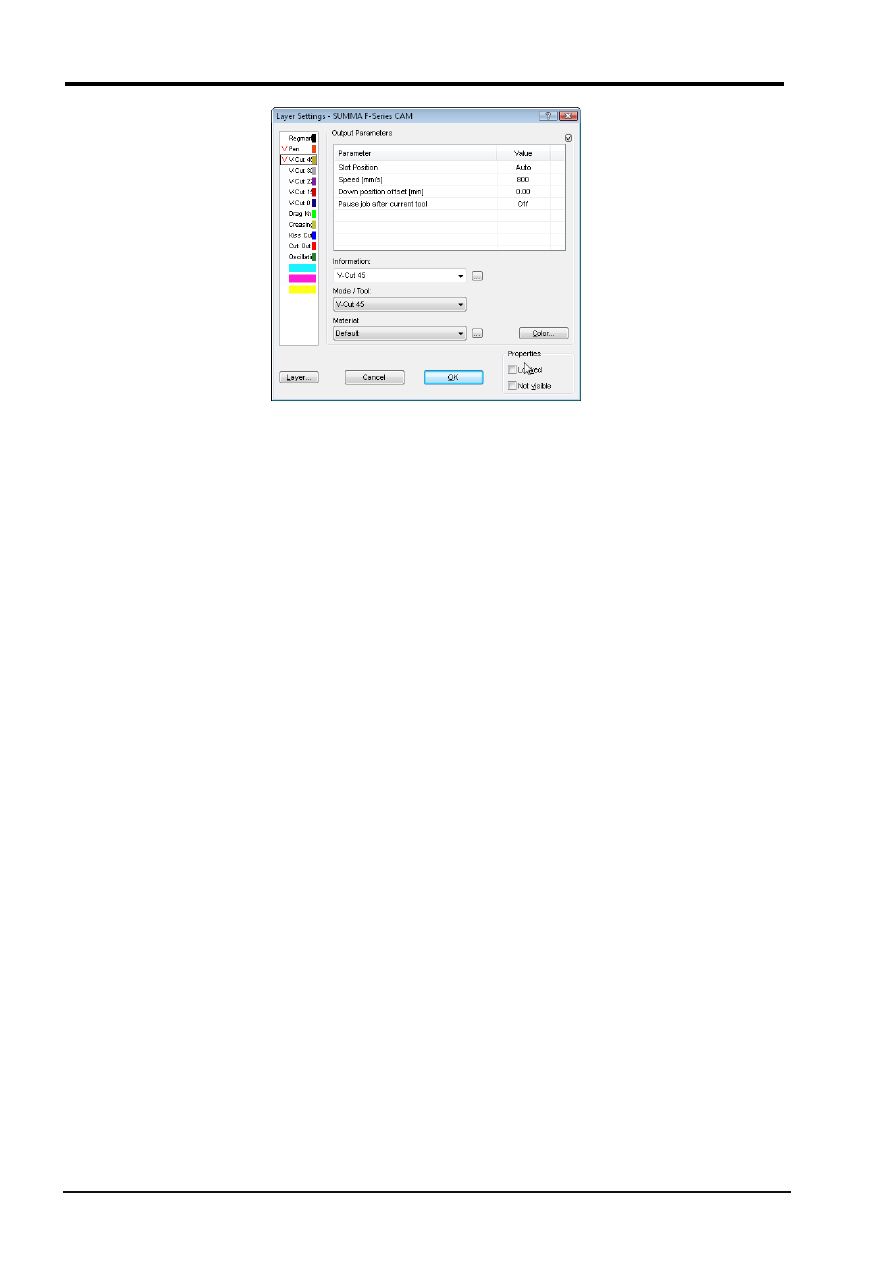

Рисунок

 3-5.

Установка



инструмента



для

 V-

образной



резки



Выберите



с



левой



стороны



слой



для

 V-

образной



резки

.

После



этого



щелкните



на



соответствующем



инструменте



для

 V-

образной



резки



в



панели



выбора



режима



или



инструмента

 (Mode/Tool)



раскрывающегося



окна

.

Как



только



инструмент



будет



выбран

,

в



окне



будут



отображаться



параметры



инструмента

,

и



откроется



дополнительное



всплывающее



окно

  (

материалы

).

Эта



опция



с



выбором



материала



может



использоваться



для



сохранения



различных



установок



для



разных



инструментов



резки

,

используемых



в



режиме



надсечки

 (kiss cutting knives),

или



для



разных



материалов

,

которые



требуют



разных



установок



в



случае



использования



ножа



для



надсечки

.



Резка





3-3

Планшетный



режущий



плоттер

 F1612

Руководство



пользователя







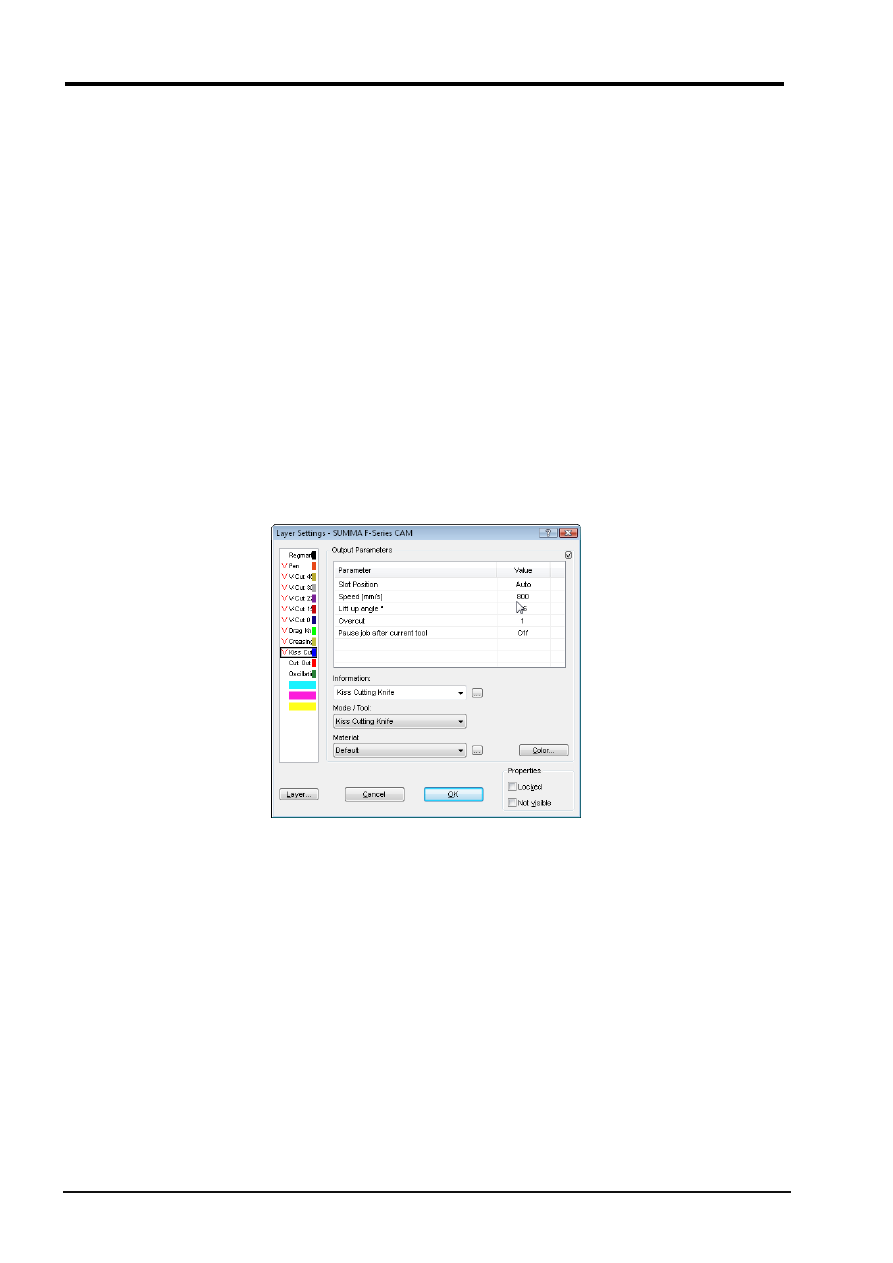

Рисунок

 3-6.

Установка



параметров



ножа



для



надсечки

 (kiss cutting knife)

При



использовании



инструмента



для

 V-

образной



резки



используют



четыре



параметра

:

1.

Параметр

 «Slot position» (

Положение



слота

) -

представляет



собой



положение



модуля

,

в



котором



установлен



инструмент



для

 V-

образной



резки

.

Если



при



работе



с



заданием



используется



только



один



инструмент



для

 V-

образной



резки



одного



и



того



же



типа

,

то



этот



параметр



следует



оставить



в



состоянии

 «auto» (

автоматический



выбор

).

2.

Параметр

 «Speed



down» (

Скорость



резки

)

:

Это



параметр



определяет



скорость

,

с



которой



нож



осуществляет



резку

.

Уменьшайте



значение



указанной



скорости



при



работе



с



более



толстыми



материалами

.



3.

Параметр

 «Down position offset» (

Смещение



лезвия



ножа



в



нижнем



положении

):

Установкой



этого



параметра



может



корректироваться



глубина



резки

.

У



этого



параметра



могут



только



быть



положительные



значения

.

Максимальная



глубина



резки



инструмента



калибруется



с



использованием



программы

 «Axis control» (

Управление



по



осям

).

Этот



параметр



может



использоваться



в



том



случае

,

если



инструмент



должен



осуществить



резку



с



меньшим



значением



глубокий

,

чем



откалиброванное



значение



глубины

.



4.

Параметр

 «Pause after tool» (

Пауза



после



завершения



использования



инструмента

)

:

Если



эта



опция



установлена



в



активное



состояние

,

то



после



использования



данного



инструмента



машина



переключается



в



режим



паузы

.



3.2.2.3

Установка



слоя



для



флюгерного



ножа



и



параметров



флюгерного



ножа

.

Выберите



на



левой



стороне



слой



флюгерного



ножа

.

Затем



щелкните



на



всплывающий



блок



на



панели

 Mode/Tool (

Режим

/

Инструмент

),

и



выберите



флюгерный



нож

 (drag knife).

Как



только



инструмент



будет



выбран

,

отобразятся



параметры



этого



инструмента

,

и



раскроется



дополнительный



всплывающий



список

  (

материал

).

Эта



опция



для



выбора



материала



может



использоваться

,

чтобы



сохранить



различные



параметры



настройки



для



флюгерных



ножей



или



различных



материалов

,

для



работы



с



которыми



требуются



различные



установки



для



головки



флюгерного



ножа

.

Например

,

установка



для



резки



толстых



материалов



и



установка



для



резки



тонких



материалов

.

Названия

  «

толстый



материал

» (thick material)

и

  «

тонкий



материал

» (thin material)

могут



затем



использоваться



для



быстрого



изменения



параметра



перед



тем

,

как



запустить



процесс



резки

.

Параметры



ножей



могут



быть



изменены



первым



щелчком



на



любом



ноже

,

и



затем



изменением



параметра



на



требуемое



значение

.

При



работе



с



флюгерным



ножом



можно



изменять



два



параметра

:

«Speed» (

Скорость

)

и

 «Overcut» (

Перерез

).

Рекомендуется



использовать



определенный



перерез

,

чтобы



впоследствии



облегчить



извлечение



объектов



после



резки

.

Значение



установки



зависит



от



видов



объектов



в



задании

.

При



использовании



флюгерного



ножа



используют



три



параметра

  (

ниже



приведены



четыре



параметра

,

ПРИМЕЧАНИЕ



переводчика

):

1.

Параметр

 «Slot position» (

Положение



слота

) -

представляет



собой



положение



модуля

,

в



котором



установлен



инструмент



для

 V-

образной



резки

.

Если



при



работе



с



заданием



используется



только



один



инструмент



для

 V-

образной



резки



одного



и



того



же



типа

,

то



этот



параметр



следует



оставить



в



состоянии

 «auto» (

автоматический



выбор

).

Резка





3-4

Планшетный



режущий



плоттер

 F1612

Руководство



пользователя







2.

Параметр

 «Speed



down» (

Скорость



резки

)

:

Это



параметр



определяет



скорость

,

с



которой



нож



осуществляет



резку

.

Уменьшайте



значение



указанной



скорости



при



работе



с



более



толстыми



материалами

.



3.

Параметр

 «Overcut» (

Перерез

):

Используется



для



более



легкого



извлечения



объектов



резки



(weeding).

Каждый



раз

,

когда



нож



поднимается



вверх



или



опускается



вниз

,

режущий



плоттер



режет



материал



чуть



дальше

.

Расстояние

,

на



которое



увеличивается



резка

,

определяется



этим



параметром

.

Если



значение



установки



увеличивается



на

 1,

то



значение



перереза



возрастает



на

 0,1

мм

.



4.

Параметр

 «Pause after tool» (

Пауза



после



завершения



использования



инструмента

)

:

Если



эта



опция



установлена



в



активное



состояние

,

то



после



использования



данного



инструмента



машина



переключается



в



режим



паузы

.



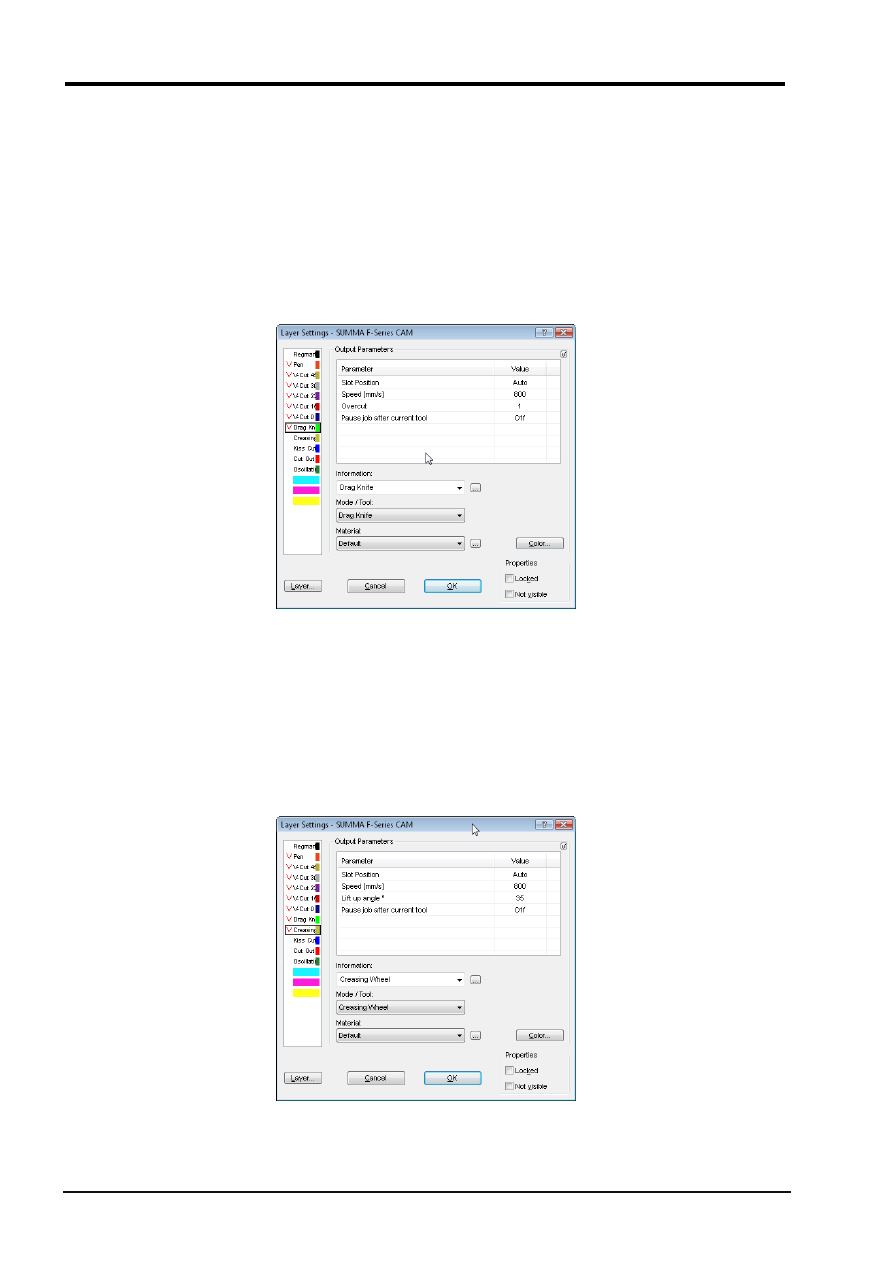

Рисунок

 3-7.

Ввод



установок



для



флюгерного



ножа

 (drag knife)

3.2.2.4

Установка



слоя



для



инструмента



для



фальцовки

 (creasing tool)

и



параметров



инструмента



для



фальцовки

 (creasing tool)

Выберите



на



левой



стороне



слой



инструмента



для



фальцовки

 (creasing tool).

Затем



щелкните



на



всплывающий



блок



на



панели

 Mode/Tool (

Режим

/

Инструмент

),

и



выберите



инструмент



для



фальцовки



(creasing tool).

Как



только



инструмент



будет



выбран

,

отобразятся



параметры



этого



инструмента

,

и



раскроется



дополнительный



всплывающий



список

  (

материал

).

Эта



опция



для



выбора



материала



может



использоваться

,

чтобы



сохранить



различные



параметры



настройки



для



инструментов



фальцовки

 (creasing tool)

или



различных



материалов

,

используемых



для



работы



с



которыми



требуются



различные



установки



для



инструмента



фальцовки

 (creasing tool).



Рисунок

 3-8.

Установка



параметров



инструмента



для



фальцовки

 (creasing tool)

При



использовании



инструмента



для



фальцовки



используют



четыре



параметра

:

1.

Параметр

 «Slot position» (

Положение



слота

) -

представляет



собой



положение



модуля

,

в



Резка





3-5

Планшетный



режущий



плоттер

 F1612

Руководство



пользователя





котором



установлен



инструмент



для

 V-

образной



резки

.

Если



при



работе



с



заданием



используется



только



один



инструмент



для

 V-

образной



резки



одного



и



того



же



типа

,

то



этот



параметр



следует



оставить



в



состоянии

 «auto» (

автоматический



выбор

).

2.

Параметр

 «Speed



down» (

Скорость



резки

)

:

Это



параметр



определяет



скорость

,

с



которой



перемещается



колесико



инструмента



для



фальцовки

.



3.

Параметр

 «Lift up angle» (

Угол



подъема

):

Это



максимальный



угол

,

при



котором



режущий



плоттер



удерживает



в



рабочем



положении



колесико



инструмента



для



фальцовки

,

не



поднимая



его

.

Если



угол



между



двумя



последовательными



векторами



будет



большим

,

чем



установленное



значение

,

то



режущий



плоттер



поднимет



инструмент



для



фальцовки

,

повернет



его

,

опустит



его



снова



и



затем



продолжит



работу

.

4.

Параметр

 «Pause after tool» (

Пауза



после



завершения



использования



инструмента

)

:

Если



эта



опция



установлена



в



активное



состояние

,

то



после



использования



данного



инструмента



машина



переключается



в



режим



паузы

.

3.2.2.5

Установка



слоя



ножа



для



надсечки

 (kiss cutting knife)

и



параметров



ножа



для



надсечки



Выберите



слева



слой



ножа



для



надсечки

 (kiss cutting knife).

Затем



щелкните



на



всплывающий



блок



на



панели

 Mode/Tool (

Режим

/

Инструмент

),

и



выберите



нож



для



надсечки

 (kiss cutting knife).

Как



только



инструмент



будет



выбран

,

отобразятся



параметры



этого



инструмента

,

и



раскроется



дополнительный



всплывающий



список

  (

материал

).

Эта



опция



для



выбора



материала



может



использоваться

,

чтобы



сохранить



различные



параметры



настройки



ножей



для



надсечки



или



различных



материалов

,

для



работы



с



которыми



требуются



различные



установки



для



головки



ножа



для



надсечки

.



Рисунок

 3-9.

Установка



параметров



резки



ножа



для



надсечки

 (kiss cutting knife)

Предусматривается



ввод



пяти



параметров



установок



для



ножа



для



надсечки

.

1.

Опция

 «Slot position» (

Положение



слота

) –

положение



модуля

,

в



котором



устанавливается



инструмент



для



надсечки

 (kiss cutting tool).

Если



для



обработки



задания



используется



только



один



нож



для



надсечки

,

тогда



оставьте



эту



опцию



в



состоянии

 «auto» (

определяется



автоматически

).

2.

Опция

 «Speed down» (

Скорость



перемещения



в



нижнем



положении

):

Этот



параметр



определяет



скорость



резки

.

Уменьшайте



значение



скорости



при



обработке



толстых



материалов

.

3.

Опция

 «Lift up angle» (

Угол

,

при



котором



производится



подъем



инструмента

):

Этот



параметр



определяет



максимальное



значение



угла

,

который



режущий



плоттер



режет

,

не



поднимая



нож

.

Если



угол



между



двумя



последовательными



векторами



будет



больше



установленного



значения

,

то



плоттер



поднимет



нож

,

повернет



его

,

затем



опустит



снова



и



только



после



этого



продолжит



резку

.

Если



увеличить



это



значение



установки

,

то



скорость



резки



задания



может



возрасти

,

но



качество



резки



ухудшится

.

4.

Опция

 «Overcut» (

Перерез

):

Указанная



опция



используется



для



облегчения



извлечения



объектов



после



резки

.

Каждый



раз

,

когда



нож



должен



быть



поднят



или



опущен

,

режущий



плоттер



производит



резку



чуть



дальше

.

Расстояние

,

на



которое



продлевается



резка

,

как



раз



и



Резка





3-6
