МНОГОКАНАЛЬНЫЙ БЛОК ПИТАНИЯ БП14Б-Д4.х-хх. Руководство по эксплуатации





6 Маркировка прибора
6.1 На корпус прибора наносятся:
− наименование прибора;
− степень защиты корпуса по ГОСТ 14254;
− напряжение и частота питания;
− выходное напряжение и максимальный выходной ток;
− класс защиты от поражения электрическим током по
ГОСТ 12.2.007.0;
− единый знак обращения продукции на рынке государств-
членов Таможенного союза (ЕАС);
− страна-изготовитель;
− заводской номер прибора и год выпуска.
6.2 На потребительскую тару наносятся:
− наименование прибора;
− единый знак обращения продукции на рынке государств-
членов Таможенного союза (ЕАС);
− страна-изготовитель;
− заводской номер прибора и год выпуска.
7 Упаковка прибора
Упаковка прибора производится в соответствии с ГОСТ 23088-80 в
потребительскую тару, выполненную из коробочного картона по
ГОСТ 7933-89.
Упаковка изделий при пересылке почтой по ГОСТ 9181-74.
8 Транспортирование и хранение
8.1 Приборы транспортируются в закрытом транспорте любого
вида. Крепление тары в транспортных средствах должно
производиться
согласно
правилам,
действующим
на
соответствующих видах транспорта.
8.2 Условия транспортирования должны соответствовать условиям
5 по ГОСТ 15150-69 при температуре окружающего воздуха от
минус 25 до +55 °С с соблюдением мер защиты от ударов и
вибраций.

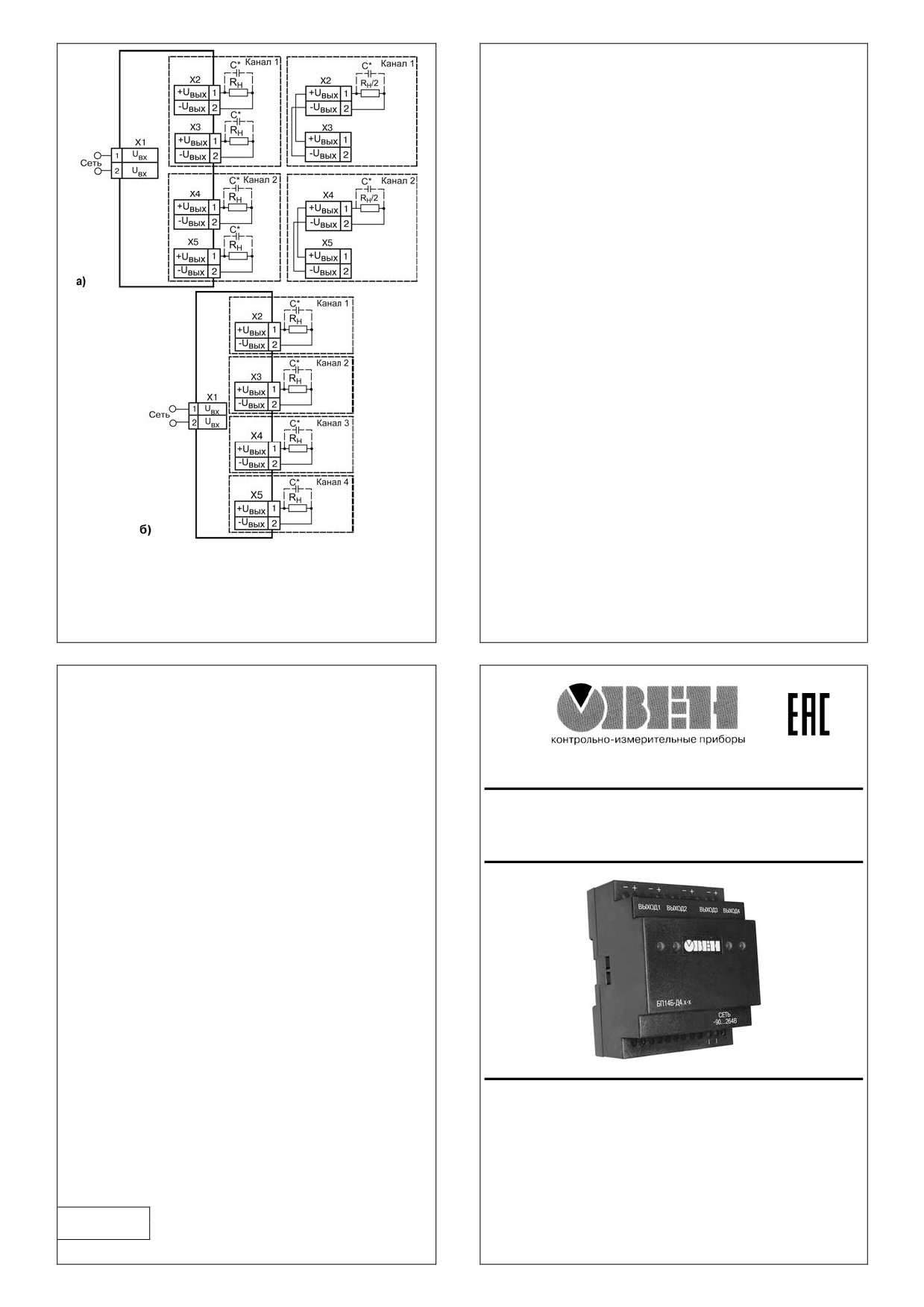

Рисунок 5.1 - Типовые схемы подключения
8.3 Перевозку осуществлять в транспортной таре поштучно или в
блоков питания БП14Б-Д4.2-хх (а) и БП14Б-Д4.4-хх (б)
контейнерах.
8.4 Условия хранения в таре на складе изготовителя и потребителя
Примечание * - при длине проводов между блоком и нагрузкой
должны соответствовать условиям 1 по ГОСТ 15150-69. В воздухе
более 1 м и отсутствием на входе нагрузки входных конденсаторов
не должны присутствовать агрессивные примеси.
рекомендуется параллельно нагрузке подключить керамический
Приборы следует хранить на стеллажах.
конденсатор емкостью не менее 0,1 мкФ и напряжением 1,5 Uвых
применяемого блока).
9 Комплектность
Прибор
1 шт.
Паспорт и Гарантийный талон
1 экз.
Руководство по эксплуатации
1 экз.
10 Гарантийные обязательства
10.1 Изготовитель
гарантирует
соответствие
прибора
требованиям ТУ при соблюдении условий эксплуатации,
транспортирования, хранения и монтажа.
МНОГОКАНАЛЬНЫЙ БЛОК ПИТАНИЯ БП14Б-Д4.х-хх
10.2 Гарантийный срок эксплуатации 30 месяцев со дня продажи.
10.3 В случае выхода прибора из строя в течение гарантийного
Руководство по эксплуатации
срока при соблюдении пользователем условий эксплуатации,
транспортирования,
хранения и монтажа предприятие
изготовитель обязуется осуществить его бесплатный ремонт или
замену.
10.4 Порядок передачи изделия в ремонт содержатся в паспорте и
в гарантийном талоне.
Рег. № 2269
Зак. №
1 Назначение
Окончание таблицы 2.1
1.1 Многоканальный блок питания БП14Б-Д4.х-хх (далее
-
Параметр
Значение
«блок») предназначен для питания стабилизированным
Ток потребления при входном напряжении
напряжением постоянного тока датчиков с унифицированным
~220 В, не более, А
выходным токовым сигналом.
0,15
- БП14Б-Д4.4-24, БП14Б-Д4.2-24
1.2 Блоки выпускаются в одном корпусе в нескольких
0,13
- БП14Б-Д4.4-36, БП14Б-Д4.2-36
модификациях, отличающихся друг от друга выходным
Порог срабатывания защиты по току в
напряжением в канале. Первый символ «х» в обозначении
1,2… 1,8 I max*
каждом канале
соответствует количеству каналов выходного напряжения (2
Нестабильность выходного напряжения в
или
4). Второй символ
«хх» соответствует реализуемому
канале при изменении напряжения питания,
± 0,2
выходному напряжению (24 или 36 В).
%, не более
2 Технические характеристики
Нестабильность выходного напряжения в
и условия эксплуатации
канале при изменении тока нагрузки
± 0,2
от 0,1 I max до I max, %, не более
2.1 Технические характеристики.
Коэффициент температурной
Таблица 2.1 - Технические характеристики
нестабильности выходного напряжения
± 0,02
Параметр
Значение
в рабочем диапазоне температур, % / °C
Входное напряжение, В:
Электрическая прочность изоляции
- переменного тока
90 … 264
(действующее значение), кВ:
- постоянного тока
110 …370
- вход - выход, выход - выход
2,0
Частота входного переменного напряжения, Гц
47 … 63
- вход - корпус
3,0
Количество каналов выходного напряжения:
Уровень радиопомех
C
- БП14Б-Д4.4-24, БП14Б-Д4.4-36
4
(группа по ГОСТ Р 51527)
- БП14Б-Д4.2-24, БП14Б-Д4.2-36
2
Масса, кг, не более
0,135
Номинальное выходное напряжение
Габаритные размеры (Ш × В × Г), мм
72 × 90 × 58
каналов, В
Степень защиты корпуса (со стороны
IP20
- БП14Б-Д4.4-24, БП14Б-Д4.2-24
24
лицевой панели)
- БП14Б-Д4.4-36, БП14Б-Д4.2-36
36
Примечание * - Imax - максимальный ток нагрузки, А
Максимальная погрешность выходного
2.2 Условия эксплуатации
± 2
напряжения, %, не более
Вид климатического исполнения: УХЛ4 по ГОСТ 15150. Диапазон
Амплитуда пульсации выходного напряжения,
рабочих температур от минус 20 °C до +50 °C при относительной
мВ
влажности воздуха не более 80 % при +35 °С и более низких
60
- БП14Б-Д4.4-24, БП14Б-Д4.4-36
температурах без конденсации влаги. Атмосферное давление
60
- БП14Б-Д4.2-24, БП14Б-Д4.2-36
от 86 до 106,7 кПа.
Максимальный ток нагрузки в канале, А
Для модификаций прибора БП14Б-Д4.х-хх, выпущенных по
- БП14Б-Д4.4-24
0,145
специальному заказу, допускается эксплуатация при температуре
- БП14Б-Д4.4-36
0,095
окружающего воздуха от минус 40 до +50 °С.
- БП14Б-Д4.2-24
0,29
- БП14Б-Д4.2-36
0,19
3 Устройство и принцип действия
4 Меры безопасности
3.1 Блок является импульсным по принципу действия и
4.1 Блок относится к классу защиты II по ГОСТ 12.2.007.0-75.
выполнен по схеме однотактного обратноходового
4.2 При эксплуатации и техническом обслуживании необходимо
преобразователя, имеет фильтр радиопомех на входе,
соблюдать требования ГОСТ 12.3.019,
«Правил технической
гальваническую развязку между входом и выходом, и
эксплуатации электроустановок потребителей», «Правил техники
гальванически изолированные выходные каналы.
безопасности
при
эксплуатации
электроустановок
3.2 На лицевой панели блока расположены четыре или два
потребителей».
светодиода, предназначенные для индикации наличия
4.3 На открытых контактах клемм блока при эксплуатации
выходного напряжения в каждом канале.
присутствует напряжение, опасное для жизни человека.
3.3 В блоке имеется устройство для защиты от перегрузки и
Установку блока следует производить в специализированных
короткого
замыкания с автовозвратом, действующее
щитах и шкафах, доступ к которым разрешен только
независимо для каждого канала. При коротком замыкании или
квалифицированным специалистам.
перегрузке выходное напряжение в канале снижается до нуля
4.4 Любые подключения к блоку и работы по его техническому
и соответствующий светодиод гаснет. При этом другие каналы
обслуживанию производить только при отключенном питании
работают в нормальном режиме.
блока.
3.4 Блок изготавливается в пластмассовом корпусе с
5 Указания по монтажу и эксплуатации
креплением на DIN-рейку. Корпус состоит из двух частей,
соединяемых между собой при помощи защелки. Для
5.1 Установить блок вертикально на DIN-рейку и закрепить его с
обеспечения отвода тепла, выделяющегося при работе блока,
помощью фиксатора (на корпусе прибора). Для обеспечения
на нижней и верхней гранях корпуса предусмотрены
максимальной выходной мощности необходим свободный доступ
вентиляционные отверстия.
воздуха к вентиляционным отверстиям.
Крепление блока на DIN-рейке обеспечивается за счет
5.2 Подключить клеммы «СЕТЬ» к питающей сети. Подключить
фиксатора, входящего в комплект поставки. Габаритные
нагрузку к клеммам
«ВЫХОД», соблюдая полярность.
размеры блока приведены на рисунке 3.1.
Подключение блока к сети и к нагрузке осуществляется мягким
3.5 Для соединения с первичной сетью и нагрузкой блок
многожильным проводом сечением 0,75 мм2. Зачистку изоляции
оснащен двумя группами клеммных соединителей (под винт).
проводов необходимо выполнять таким образом, чтобы их
оголенные концы после подключения к блоку не выступали за
пределы клеммника.
Типовая схема подключения блока приведена на рисунке 5.1.
5.3 Обслуживание блока БП14Б-Д4.х-хх при эксплуатации
состоит из технического осмотра блока не реже одного раза в 6
месяцев и включает в себя выполнение следующих операций:
− очистку корпуса блока, а также его клеммников от пыли,
грязи и посторонних предметов;
− проверку качества крепления блока;
− проверку качества подключения внешних связей.
Обнаруженные при осмотре недостатки следует немедленно
устранить.

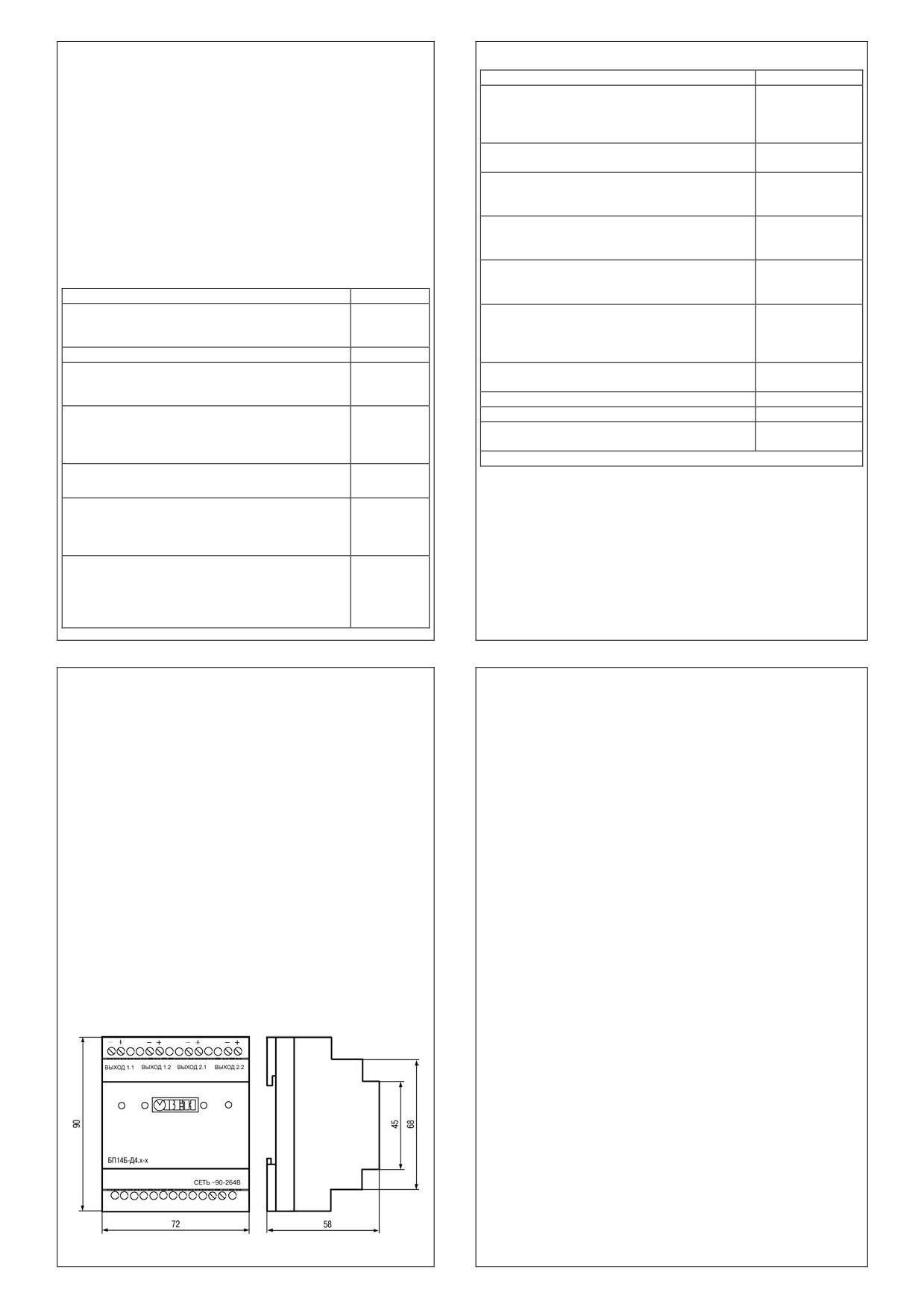

Рисунок 3.1 - Габаритные размеры
блока питания БП14Б-Д4.х-хх



















///////////////////////////////////////
