Мультиметр ИМС-Ф1. Руководство по эксплуатации

ИМС-Ф1

Мультиметр

Руководство по эксплуатации

Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:

ОПАСНОСТЬ

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной

ситуации, которая приведет к смерти или серьезной травме, если ее не предотвратить.

ВНИМАНИЕ

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая

может привести к небольшим травмам.

ПРЕДУПРЕЖДЕНИЕ

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации,

которая может привести к повреждению имущества.

ПРИМЕЧАНИЕ

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и

рекомендации, а также информацию для эффективной и безаварийной работы

оборудования.

Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не будут

нести юридическую ответственность и не будут признавать за собой какие-либо обязательства в связи с

любым ущербом, возникшим в результате установки или использования прибора с нарушением

действующей нормативно-технической документации.

4

1 Назначение и функции

Прибор предназначен для измерения параметров однофазной электрической сети, таких как:

• напряжение;

• ток;

• частота;

• полная, активная и реактивная мощности;

• коэффициент мощности (cos φ).

Прибор выпускается согласно ТУ 4221-003-46526536-2011.

Прибор соответствует ГОСТ Р

2261-94

«Средства измерений электрических и магнитных

величин. Общие технические условия».

Прибор зарегистрирован в Государственном реестре средств измерений.

Прибор позволяет:

• измерять параметры электросети;

• отображать текущие измерения на встроенных светодиодных цифровых индикаторах.

2 Технические характеристики и условия эксплуатации

2.1 Технические характеристики

Таблица 2.1 - Характеристики прибора

Наименование

Значение

Диапазон переменного напряжения питания:

напряжение

90...264 В

частота

6

Продолжение таблицы 2.1

Наименование

Значение

47…63 Гц

Потребляемая мощность, не более (для приборов с переменным

6 ВА

напряжением питания)

Количество входов

2

Время опроса входа, не более

1с

Входное сопротивление канала измерения напряжения, не

500 кОм

менее

Входное сопротивление канала измерения тока, не более

0,07 кОм

Степень защиты корпуса (cо стороны лицевой панели)

IP54

Габаритные размеры

(96 × 96 × 65) ± 1 мм

Масса, не более

0,5 кг

Средний срок службы

10 лет

Таблица 2.2 - Параметры, измеряемые прибором

Датчик или входной сигнал

Диапазон измерений

Основная

Прямое подключение

Подключение с

погрешность

измерений

использованием

трансформаторов тока

Переменное напряжение

от 40 до 400 В

от 40 до 400 В

± 0,5 %

(действующее значение)

Переменный ток

от 0,02 до 5 А

от 0,02 до 1000 А

± 0,5 %

(действующее значение)

7

Продолжение таблицы 2.2

Датчик или входной сигнал

Диапазон измерений

Основная

погрешность

Прямое подключение

Подключение с

измерений

использованием

трансформаторов тока

Активная мощность

от 0,02 до 2,000 кВт

от 0,02 до 400 кВт

± 1,0 %

Реактивная мощность

от 0,02 до 2,000 кВАр

от 0,02 до 400 кВАр

± 1,0 %

Полная мощность

от 0,02 до 2,000 кВА

от 0,02 до 400 кВА

± 1,0 %

Частота

от 43,00 до 63,00 Гц

от 43,00 до 63,00 Гц

± 0,5 %

Коэффициент мощности

от 0 до 1,000

от 0 до 1,000

± 2,0 %

(cos φ)

2.2 Условия эксплуатации

Прибор предназначен для эксплуатации при следующих условиях:

• закрытые взрывобезопасные помещения без агрессивных паров и газов;

• температура окружающего воздуха от минус 20 до +50 °С;

• верхний предел относительной влажности воздуха: не более 80 % при +35 °С и более

низких температурах без конденсации влаги;

• атмосферное давление от 84 до 106,7 кПа.

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе

исполнения N2 по ГОСТ Р 52931-2008.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе

исполнения В4 по ГОСТ Р 52931-2008.

8

4 Установка прибора щитового крепления Щ1

Для установки прибора следует:

1. Подготовить на щите управления место для

установки прибора (см. рисунок 4.2).

2. Установить прокладку на рамку прибора для

обеспечения степени защиты IP54.

3. Вставить прибор в специально подготовленное

отверстие на лицевой панели щита.

4. Вставить фиксаторы из комплекта поставки в

отверстия на боковых стенках прибора.

5. С усилием завернуть винты М4 × 35 из

комплекта поставки в отверстиях каждого

фиксатора так, чтобы прибор был плотно

прижат к лицевой панели щита.

Демонтаж прибора следует производить в обратном

порядке.

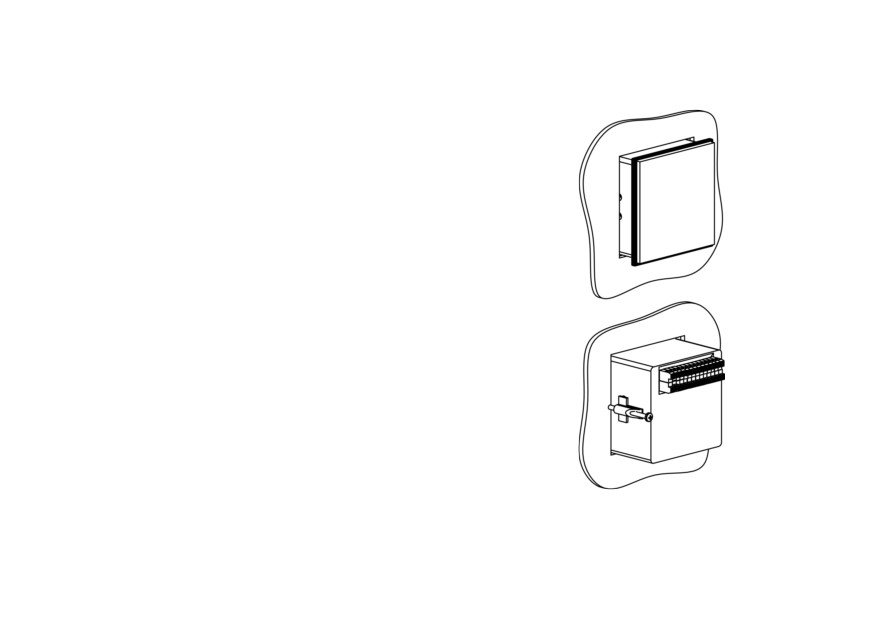

Рисунок 4.1 - Монтаж прибора

щитового крепления

10

Рисунок 4.2 - Габаритные размеры корпуса Щ1

11

Рисунок 4.3 - Прибор в корпусе Щ1, установленный в щит толщиной 3 мм

5 Подключение

5.1 Рекомендации по подключению

Для обеспечения надежности электрических соединений рекомендуется использовать медные

многожильные кабели, концы которых перед подключением следует тщательно зачистить,

залудить или использовать кабельные наконечники. Зачистку жил кабелей следует выполнять с

таким расчетом, чтобы их оголенные концы после подключения к прибору не выступали за

пределы клеммника. Сечение жил кабелей должно быть не более 1 мм².

12

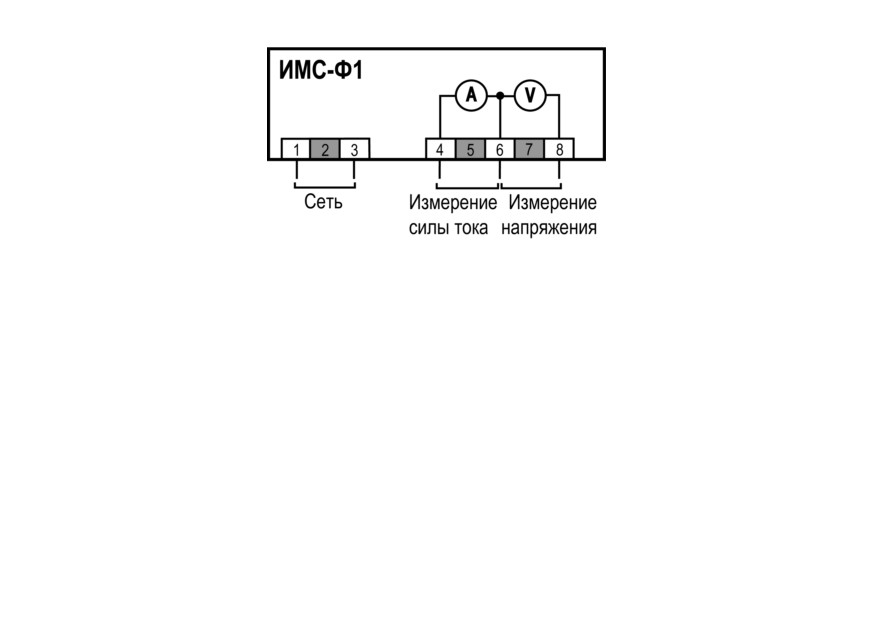

Рисунок 5.1 - Назначение клеммника

5.4 Работа с внешним трансформатором тока

Допускается подключение канала тока через внешний трансформатор тока с коэффициентами

трансформации: 1, 2, 3, 4, 6, 8, 10, 15, 16, 20, 30, 40, 60, 80, 100, 120, 200.

Настройка коэффициента трансформации в приборе описана в разделе 7.

15

5.5 Подключение входных сигналов

5.5.1 Общие сведения

ВНИМАНИЕ

Для защиты входных цепей прибора от возможного пробоя зарядами статического

электричества, накопленного на линиях связи «прибор - входные сигналы», перед

подключением к клеммнику прибора их жилы следует на 1-2 секунды соединить с

винтом функционального заземления (FE) щита.

5.5.2 Схемы подключения

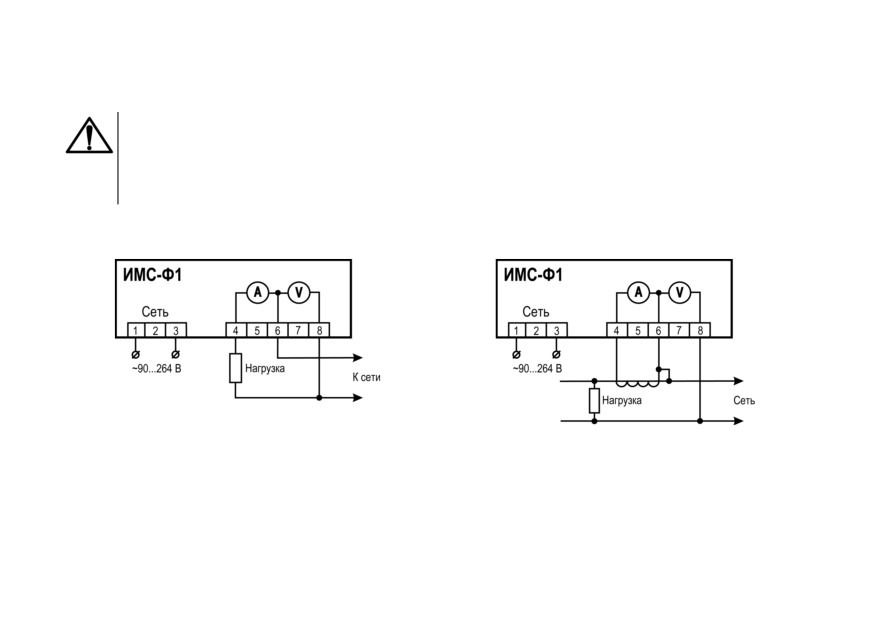

Рисунок 5.2 - Схема подключения без

трансформатора

Рисунок 5.3 - Схема подключения с

трансформатором

16

6 Эксплуатация

6.1 Принцип работы

В состав прибора входят:

• входы измерения тока и напряжения;

• аналого-цифровой преобразователь (АЦП);

• микроконтроллер, обрабатывающий входной

сигнал.

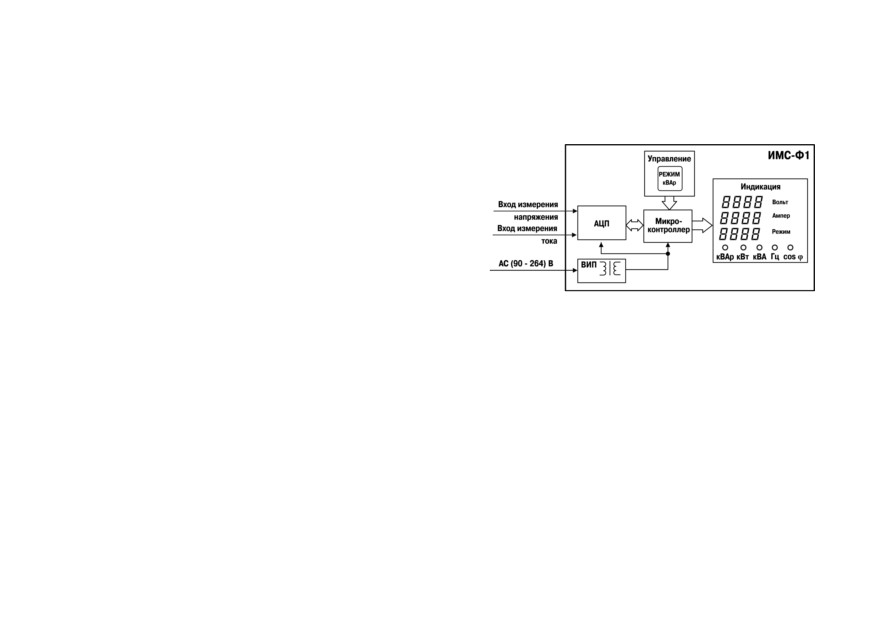

Рисунок 6.1 - Функциональная схема

прибора

6.2 Управление и индикация

На лицевой панели прибора расположены элементы индикации и управления (см. рисунок 6.2):

• три четырехразрядных семисегментных цифровых индикатора;

• пять светодиодов;

• одна кнопка.

17

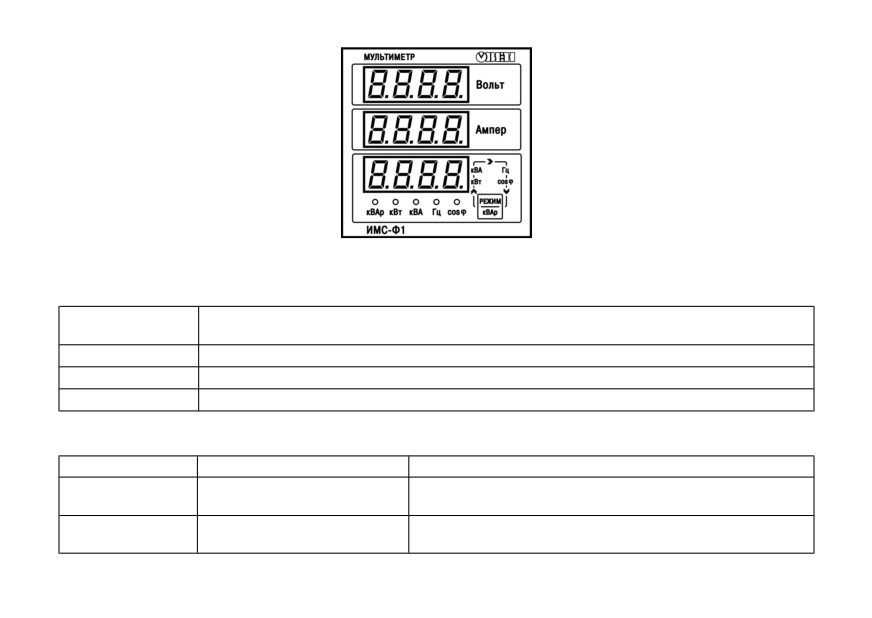

Рисунок 6.2 - Лицевая панель

Таблица 6.1 - Назначение цифровых индикаторов

Название

Отображаемая информация

индикатора

Вольт

Измеренное значение напряжения

Ампер

Измеренное значение тока

«Нижний»

Зависит от режима измерения

Таблица 6.2 - Назначение светодиодов

Светодиод

Состояние

Значение

кВАр

Светится

На нижнем индикаторе выводится измеренное значение

реактивной мощности

кВт

Светится

На нижнем индикаторе выводится измеренное значение

активной мощности

18

Продолжение таблицы 6.2

Светодиод

Состояние

Значение

кВА

Светится

На нижнем индикаторе выводится измеренное значение

полной мощности

Гц

Светится

На нижнем индикаторе выводится измеренное значение

частоты электросети

cos φ

Светится

На нижнем индикаторе выводится измеренное значение

коэффициента мощности

Таблица 6.3 - Назначение кнопки

Кнопка

Назначение

Циклически меняет параметр, отображающийся на нижнем индикаторе

6.3 Включение и работа

После подачи питания

(в случае отсутствия неисправностей) на цифровом индикаторе

отобразится текущее значение измеряемой величины.

ВНИМАНИЕ

Если показания прибора не соответствуют реальному значению измеряемой величины,

необходимо проверить целостность линии связи, а также правильность подключения.

ВНИМАНИЕ

Во время проверки линии связи следует отключить прибор от сети питания.

19

Аварийная ситуация возникает в случае выхода измеряемой величины (ток и напряжение) за

пределы диапазона контроля:

• если значение входного сигнала меньше допустимого, то на ЦИ отображается 0000;

• если значение входного сигнала больше допустимого, то на ЦИ отображается НННН.

7 Настройка

Нижний индикатор отображает значения полной, активной и реактивной мощностей, частоты и

коэффициента мощности (cos φ).

Индицируемый параметр выбирается кнопкой

. О выбранном параметре сигнализирует

засветка соответствующего светодиода.

В случае подключения к сети с использованием трансформатора для корректного отображения

измеренных значений следует задать коэффициент трансформации (далее — Ктр). На заводе

задано значение коэффициента 1.

Чтобы задать новое значение Ктр, следует:

1. Нажать и удерживать кнопку

около 5 с. На верхнем индикаторе появится надпись n_tr,

а на среднем отобразится текущее значение Ктр.

2. Для редактирования Ктр кратковременно нажимать кнопку

до индикации

необходимого значения.

3. Для записи нового значения Ктр в энергонезависимую память — нажать и удерживать

кнопку

около 5 с до появления надписи YES.

20

12 Комплектность

Наименование

Количество

Прибор

1 шт.

Паспорт и Гарантийный талон

1 экз.

Руководство по эксплуатации

1 экз.

Комплект крепежных элементов

1 к-т.

ПРЕДУПРЕЖДЕНИЕ

Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.

13 Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации - 5 лет со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий

эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется

осуществить его бесплатный ремонт или замену.

Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.

23

///////////////////////////////////////
