ТРМ502 Реле-регулятор. Руководство по эксплуатации







Предупреждающие сообщения

В данном руководстве применяются следующие предупреждения:




ОПАСНОСТЬ

Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной ситуации, которая приведет к смерти или серьезной травме, если ее не предотвратить.




ВНИМАНИЕ

Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая может привести к небольшим травмам.




ПРЕДУПРЕЖДЕНИЕ

Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации, которая может привести к повреждению имущества.




ПРИМЕЧАНИЕ

Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и рекомендации, а также информацию для эффективной и безаварийной работы оборудования.




Ограничение ответственности

Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не будут нести юридическую ответственность и не будут признавать за собой какие-либо обязательства в связи с любым ущербом, возникшим в результате установки или использования прибора с нарушением действующей нормативно-технической документации.

Введение

Настоящее Руководство по эксплуатации предназначено для ознакомления обслуживающего персонала с устройством, принципом действия, конструкцией, технической эксплуатацией и обслуживанием реле-регулятора ТРМ502, в дальнейшем по тексту именуемого «прибор» или

«ТРМ502»

Подключение, регулировка и техобслуживание прибора должны производиться только квалифицированными специалистами после прочтения настоящего руководства по эксплуатации.


  1. Назначение и функции

    Прибор предназначен для контроля и управления различными технологическими производственными процессами. В комплект поставки входит входной датчик (термоэлектрический преобразователь).

    Функции прибора:

    • контроль температуры в диапазоне от 0 до 400 °С с использованием термопары;

    • регулирование температуры по двухпозиционному (релейному) закону.


  2. Технические характеристики и условия эксплуатации

    2.1 Технические характеристики

    Параметр

    Значение

    Питание

    Напряжение питания (постоянного или переменного тока)

    90...245 В

    Частота напряжения питания

    47...63 Гц

    Потребляемая мощность

    не более 2 ВА

    Вход

    Тип датчика

    Преобразователь термоэлектрический ТХК(L)

    Диапазон контролируемых температур

    0...+400 °С

    Выход

    Количество встроенных выходных э/м реле

    1

    Максимальный ток, коммутируемый контактами реле

    6 А при напряжении 220 В 50 Гц cos φ > 0,4

    Точность задания уставки, не более

    ± 8 °С

    Гистерезис двухпозиционного регулятора

    не более 2 °С

    Характеристики корпуса

    Тип корпуса

    щитовой

    Степень защиты корпуса

    IP40 (со стороны передней панели) IP00 (корпус)

    Габаритные размеры

    48 × 48 × 100 мм

    Масса прибора, не более

    0,3 кг

    Таблица 1 – Технические характеристики

  3. Меры безопасности



    ВНИМАНИЕ

    На клеммнике присутствует опасное для жизни напряжение величиной до 250 В. Приборы, изготовленные в корпусах щитового крепления, должны устанавливаться в щитах управления, доступных только квалифицированным специалистам. Любые подключения к прибору и работы по его техническому обслуживанию производятся только при отключенном питании прибора.

    По способу защиты от поражения электрическим током прибор соответствует классу II по ГОСТ 12.2.007.0-75.

    При эксплуатации, техническом обслуживании и поверке необходимо соблюдать требования ГОСТ 12.3.019-80, «Правил эксплуатации электроустановок потребителей» и «Правил охраны труда при эксплуатации электроустановок потребителей».

    Не допускается попадание влаги на контакты выходного разъема и внутренние электроэлементы прибора. Запрещено использовать прибор в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т. п.


  4. Установка прибора

    Перед проведением монтажа следует проверить состояние прибора. На корпусе не должно быть механических повреждений. Лицевая панель, вентиляционные щели и клеммы прибора должны быть без царапин, трещин, загрязнений.

    Конструкция щита должна обеспечивать защиту от попадания внутрь прибора влаги, грязи и посторонних предметов через вентиляционные щели корпуса. В одном щите может быть установлено несколько приборов. Минимальное расстояние между приборами составляет 20 см (см. рисунок 2).

    Для установки прибора следует:

    1. Подготовить на щите управления (толщина 1– 15 мм) место для установки прибора в соответствии с рисунком 1.

    2. Вставить прибор в подготовленное место.

    3. Закрепить прибор на щите зажимом с помощью крепежного хомута. Для этого нужно продвинуть крепежный хомут вдоль корпуса прибора в сторону клемм и установить его в таком положении, чтобы передняя панель прибора была плотно прижата к щиту.

      Демонтаж прибора следует производить в обратном порядке.

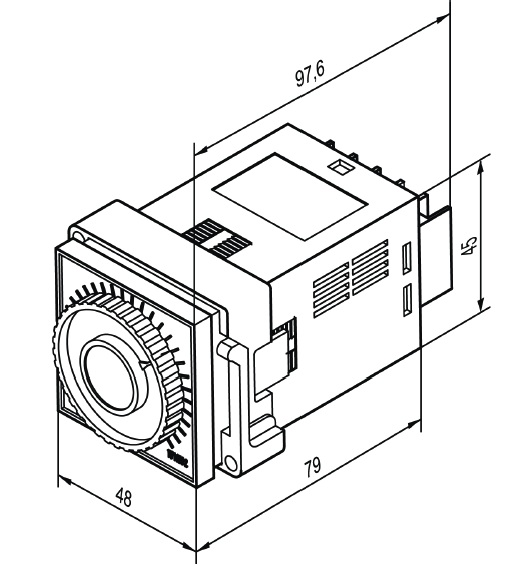

Рисунок 1 – Габаритные размеры

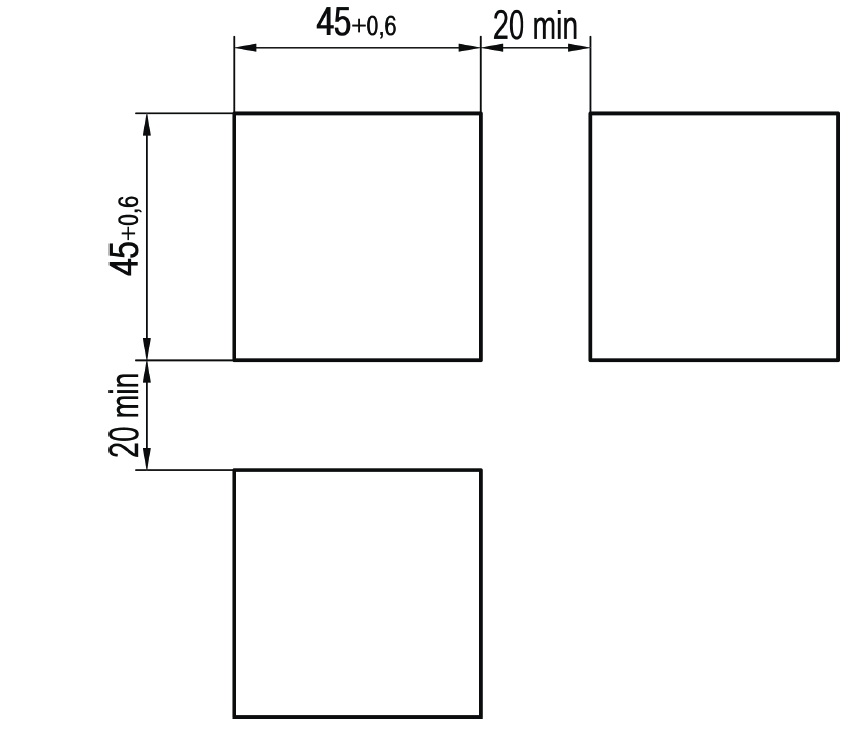

Рисунок 2 – Разметка отверстий в лицевой панели щита под крепление нескольких приборов


Таблица 2 – Технические характеристики термопары дТПL014-00.20/2, входящей в комплект поставки

Параметр

Значение

Исполнение рабочего спая относительно корпуса

изолированный

Диаметр термоэлектрода

0,5 мм

Длина погружаемой части

20 мм

Длина кабельного вывода

2 м


ПРЕДУПРЕЖДЕНИЕ

Можно использовать термопреобразователь с другими характеристиками.


2.2 Условия эксплуатации

Прибор предназначен для эксплуатации при следующих условиях:

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;

  • температура окружающего воздуха от +1 до +50 °С;

  • верхний предел относительной влажности воздуха: не более 80 % при +35 °С и более низких температурах без конденсации влаги;

  • атмосферное давление от 84 до 106,7 кПа.

  1. Подключение

    1. Общие сведения

      Боковые стенки прибора должны оставаться открытыми для вентиляции. Отсутствие теплообмена приведет к выходу прибора из строя.

      Прибор следует подключать к питающей сети через дополнительный выключатель с предохранителем, рассчитанным на 1 А.

      При подключении сети питания рекомендуется использовать стабилизатор и помехоподавляющий фильтр, располагая их как можно ближе к прибору.

      При прокладке кабелей следует выделить линии связи, соединяющие прибор с датчиком, в самостоятельную трассу (или несколько трасс), располагая ее (или их) отдельно от силовых кабелей, а также от кабелей, создающих высокочастотные и импульсные помехи.

      Для защиты входов прибора от влияния промышленных электромагнитных помех линии связи следует экранировать. В качестве экранов могут быть использованы как специальные кабели с экранирующими оплетками, так и заземленные стальные трубы подходящего диаметра. Экраны кабелей с экранирующими оплетками следует подключить к контакту функционального заземления (FE) в щите управления.

      Прибор следует размещать как можно дальше от оборудования, генерирующего высокочастотные излучения (индукционные печи и т.п.), а также от теле-, радиопередающего и приемного оборудования.

    2. Подключение

      Для подключения прибора следует:

      1. Подключить к прибору исполнительные механизмы и внешние устройства.

      2. Подключить прибор к источнику питания.

      3. Подключить линии связи «прибор– датчики» к первичным преобразователям и входам прибора.




        ВНИМАНИЕ

        Запрещается использовать термопары с неизолированным рабочим спаем.


        Прибор и термопару следует соединять с помощью удлинительных компенсационных проводов, соответствующих типу используемых в термопаре, с соблюдением полярности. Допускается использовать провода из металлов с термоэлектрическими характеристиками, которые в диапазоне температур 0… 100 ° С аналогичны характеристикам материалов электродов термопары.

        При нарушении указанных условий могут возникать значительные погрешности при измерении.

        Для избежания влияния помех на измерительную часть прибора линию связи прибора с датчиком рекомендуется экранировать. В качестве экрана может быть использована заземленная стальная труба.













    1. Общая схема подключения

  • напряжение и частота питания;

  • потребляемая мощность;

  • класс защиты от поражения электрическим током по ГОСТ 12.2.007.0;

  • знак соответствия требованиям ТР ТС (ЕАС);

  • страна-изготовитель;

  • заводской номер прибора и год выпуска. На потребительскую тару нанесены:

  • наименование прибора;

  • знак соответствия требованиям ТР ТС (ЕАС);

  • страна-изготовитель;

  • заводской номер прибора и год выпуска.


    1. Транспортирование и хранение

      Прибор должен транспортироваться в закрытом транспорте любого вида. В транспортных средствах тара должна крепиться согласно правилам, действующим на соответствующих видах транспорта.

      Условия транспортирования должны соответствовать условиям 5 по ГОСТ 15150-69 при температуре окружающего воздуха от минус 25 до плюс 55 ° С с соблюдением мер защиты от ударов и вибраций.

      Прибор следует перевозить в транспортной таре поштучно или в контейнерах.

      Условия хранения в таре на складе изготовителя и потребителя должны соответствовать условиям 1 по ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.

      Прибор следует хранить на стеллажах.


    2. Комплектность



    1. Эксплуатация

      1. Принцип работы

        Наименование

        Количество

        Прибор

        1 шт.

        Паспорт и Гарантийный талон

        1 экз.

        Руководство по эксплуатации

        1 экз.

        Комплект крепежных элементов

        1 к-т.

        Преобразователь термоэлектрический ТХК(L)

        1 шт.

        Рисунок 3 – Общая схема подключения

        ТРМ502 производит опрос входного датчика и вычисляет по полученным данным текущее значение измеряемой величины. Затем прибор сравнивает его со значением уставки и выдает управляющий сигнал на выходное устройство в соответствии с логикой «прямой гистерезис» по двухпозиционному закону регулирования.

        Данный прибор можно использовать только для управления нагревателем (например, ТЭН) или сигнализации о том, что значение текущего измерения Т меньше уставки Туст.

        Выходное устройство включается при Т < Туст – Δ и выключается при Т > Туст + Δ, где Δ – фиксированный гистерезис, равный 2 °С.

        Для устранения случайных переключений реле, вызванных скачкообразным изменением температуры на входе прибора, в приборе предусмотрена задержка срабатывания реле, равная 2 с.

      2. Управление и индикация

        На лицевой панели прибора расположены элементы индикации и управления (см. рисунок ниже):

  • ручка;

  • двухцветный светодиод.

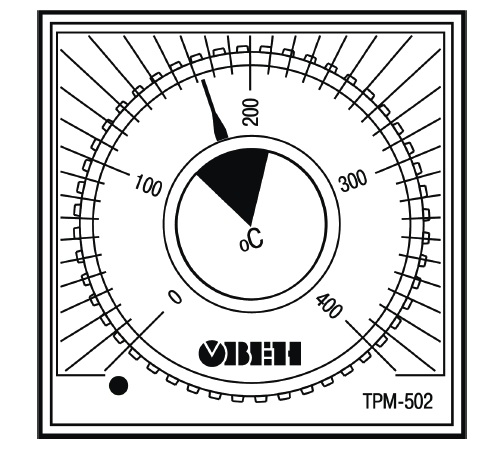

Рисунок 4 – Лицевая панель прибора

Светодиод, показывает состояние прибора:

  • постоянное свечение зеленого цвета – питание включено;

  • постоянное свечение красного цвета – выходное устройство включено;

  • мигание зеленого – обрыв датчика.

      1. Работа

        После подключения всех необходимых линий связей следует выставить с помощью ручки значение уставки регулятора и подать питание на прибор.

        После подачи питания прибор проверяет правильность подключения и через 2 с переходит к работе. Если прибор исправен, выходное устройство (ВУ) не включается и светодиод светится зеленым цветом. Начинается опрос датчика и регулирование величины.

        Визуальный контроль за работой выходного устройства осуществляется по светодиоду, расположенному на передней панели. Красное свечение светодиода сигнализирует о переходе ВУ в состояние «ВКЛЮЧЕНО», зеленое – в состояние «ВЫКЛЮЧЕНО».

        При появлении мигающей индикации необходимо отключить питание и проверить исправность датчика и линии связи.


    1. Техническое обслуживание

      1. Общие указания

        Во время выполнения работ по техническому обслуживанию прибора следует соблюдать требования безопасности из раздела 3.

        Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает следующие процедуры:

  • проверка крепления прибора;

  • проверка винтовых соединений;

  • удаление пыли и грязи с клеммника прибора.


    1. Упаковка

      Упаковка прибора производится в соответствии с ГОСТ 23088-80 в потребительскую тару, выполненную из коробочного картона по ГОСТ 7933-89.

      Упаковка прибора при пересылке почтой производится по ГОСТ 9181-74.


    2. Маркировка

    На корпус прибора нанесены:

  • наименование прибора;

  • степень защиты корпуса по ГОСТ 14254;



ПРИМЕЧАНИЕ

Изготовитель оставляет за собой право внесения дополнений в комплектность прибора.


12 Гарантийные обязательства

Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа.

Гарантийный срок эксплуатации – 24 месяца со дня продажи.

В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется осуществить его бесплатный ремонт или замену.

Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.














////////////////////////////
