Измеритель параметров электрической сети МЭ210-701. Руководство по эксплуатации
МЭ210-701
Измеритель параметров электрической сети
06.2020
версия 1.28
Содержание
Предупреждающие сообщения
4
Используемые аббревиатуры
5
Введение
6
1
Назначение
7
2
Технические характеристики и условия эксплуатации
8
2.1 Технические характеристики
8
2.2 Изоляция узлов прибора
9
2.3 Условия эксплуатации
10
3
Меры безопасности
11
4
Монтаж
12
5
Подключение
14
5.1 Рекомендации по подключению
14
5.2 Назначение контактов клеммника
14
5.3 Назначение разъемов
15
5.4 Питание
15
5.5 Подключение к измерительным входам
16
5.6 Подключение к дискретным входам датчиков
17
5.7 Подключение к выходам
18
5.8 Подключение по интерфейсу Ethernet
18
5.9 Подключение по интерфейсу RS-485
20
6
Устройство и принцип работы
21
6.1 Принцип работы
21
6.2 Индикация и управление
21
6.3 Часы реального времени
22
6.4 Запись архива
22
6.5 Режимы обмена данными
24
6.5.1 Работа по протоколу Modbus TCP
24
6.5.2 Работа по протоколу Modbus RTU
32
6.5.3 Коды ошибок для протокола Modbus
32
6.6 Работа с измерительными входами
34
6.6.1 Действующее напряжение
34
6.6.2 Действующий ток
35
6.6.3 Полная, активная и реактивная мощности
35
6.6.4 Частота первой гармоники
35
6.6.5 Коэффициент мощности
36
6.6.6 Коэффициент трансформации
36
6.6.7 Режим встроенной фильтрации
36
6.6.8 Режим измерения угла
36
6.6.9 Профиль мощности
37
6.6.10 Диагностика работы измерительных входов
37
6.7 Режимы работы входов типа «сухой контакт»
38
6.8 Режимы работы дискретных выходов
38
6.9 Безопасное состояние выходных элементов
38
6.10 Принудительное обнуление счетчика
38
7
Настройка
39
7.1 Подключение к ПО «OWEN Configurator»
39
7.2 Подключение к облачному сервису «OwenCloud»
40
2
7.3 Ограничение обмена данными при работе с облачным сервисом
«OwenCloud»
40
7.4 Настройка сетевых параметров
41
7.5 Пароль доступа к модулю
42
7.6 Обновление встроенного ПО
42
7.7 Настройка часов реального времени
43
7.8 Профилирование мощности
43
7.9 Настройка интерфейса RS-485
43
7.10 Восстановление заводских настроек
44
7.11 Принудительное обнуление счетчика
44
8 Техническое обслуживание
45
8.1 Общие указания
45
8.2 Замена батареи
45
9 Комплектность
48
10 Маркировка
49
11 Упаковка
50
12 Транспортирование и хранение
51
13 Гарантийные обязательства
52
ПРИЛОЖЕНИЕ А. Расчет вектора инициализации для шифрования файла
архива
53
3
Предупреждающие сообщения
В данном руководстве применяются следующие предупреждения:
ОПАСНОСТЬ
Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной ситуации,
которая приведет к смерти или серьезной травме, если ее не предотвратить.
ВНИМАНИЕ
Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации, которая может
привести к небольшим травмам.
ПРЕДУПРЕЖДЕНИЕ
Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной ситуации, которая
может привести к повреждению имущества.
ПРИМЕЧАНИЕ
Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и рекомендации,
а также информацию для эффективной и безаварийной работы оборудования.
Ограничение ответственности
Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его контрагенты не
будут нести юридическую ответственность и не будут признавать за собой какие-либо обязательства
в связи с любым ущербом, возникшим в результате установки или использования прибора
с нарушением действующей нормативно-технической документации.
4
Используемые аббревиатуры
ПК - персональный компьютер.
ПЛК - программируемый логический контроллер.
ПО - программное обеспечение.
ШИМ - широтно-имульсная модуляция.
ЦАП - цифро-аналоговый преобразователь.
USB - последовательный интерфейс для подключения периферийных устройств к
вычислительной технике.
UTC - всемирное координированное время.
RTC - часы реального времени.
5
Введение
Настоящее Руководство по эксплуатации предназначено для ознакомления обслуживающего
персонала с устройством, конструкцией, работой и техническим обслуживанием модуля измерения
параметров электрической сети МЭ210-701 (в дальнейшем по тексту именуемого «прибор» или
«модуль»).
Подключение, регулировка и техобслуживание прибора должны производиться только
квалифицированными специалистами после прочтения настоящего руководства по эксплуатации.
Обозначение прибора при заказе: МЭ210-701.
6
1 Назначение
1 Назначение
Модуль предназначен для сбора данных параметров электросети и подключения исполнительных
устройств на объектах автоматизации и управляется от ПЛК, панельного контроллера, ПК или иного
управляющего устройства.
Для обработки данных модуль использует:
•
8 дискретных входов;
•
2 дискретных выхода (реле);
•
тракт измерения параметров трехфазной электрической сети.
Модуль применяется в различных областях промышленности и сельского хозяйства.
7
2 Технические характеристики и условия эксплуатации
2 Технические характеристики и условия эксплуатации
2.1 Технические характеристики
Характеристика
Значение
Питание
Напряжение питания
От 10 до 48 В
Потребляемая мощность, не более
8 Вт
Защита от переполюсовки напряжения питания
Есть
Интерфейс Ethernet
Интерфейс обмена
Сдвоенный Ethernet 10/100 Mbs, Daisy-chain
Протокол обмена
Modbus TCP
Версия протокола
IPv4
Интерфейс RS-485
Протокол обмена
Modbus-RTU (Slave)
Поддерживаемые скорости обмена
1200, 2400, 4800, 9600, 14400, 19200, 28800,
38400, 57600, 115200 бит/с
Интерфейсы конфигурирования
Интерфейс конфигурирования
USB 2.0, Ethernet 10/100 Mbps
Дискретные входы
Количество входов
8
Тип сигнала
«сухой» контакт;
транзисторный ключ n-p-n типа
Режим работы
определение логического уровня;
счетчик импульсов
Сопротивление контактов, и проводов,
100 Ом
подключаемых к входу, не более
Минимальная длительность единичного импульса
2 мс (до 400 Гц)
Дискретные выходы
Количество выходов
2
Тип выхода
Электромагнитное реле
Тип контакта
Нормально разомкнутый
Режим работы
переключение логического уровня (управление
по битовой маске);
ШИМ
Максимальное напряжение на контактах
250 В переменного тока;
30 В постоянного тока
Ток коммутации
5 А AC, cos(φ) > 0,4
3 A DC
Время включения/выключения
15 мс
Механический ресурс реле, не менее
5 000 000 переключений
Электрический ресурс реле, не менее
50 000 переключений
Максимальная частота ШИМ
1 Гц
Минимальная длительность импульса ШИМ
50 мс
Измерение параметров электросети
Тип электросети
трехфазная переменного тока
Частота опроса
8 кГц для профиля мощности;
65 Гц для измеренных значений
Время обновления измеренных значений
15 мс
Измерение фазного напряжения
Фазное напряжение (номинальное)
230 В
Основная приведенная погрешность измерения
напряжения:
0,2 %
0,05 ∙ Uном ≤ U ≤ 1,5 ∙ Uном
Входное сопротивление, не менее
500 кОм
Измерение межфазного напряжения
Межфазное напряжение (номинальное)
400 В
Основная приведенная погрешность измерения
0,2 %
Входное сопротивление, не менее
500 кОм
Измерение силы тока
Входной сигнал (номинальный)
5А
8
2 Технические характеристики и условия эксплуатации
Характеристика
Значение
Основная приведенная погрешность измерения
напряжения:
0,05 ∙ Iф ≤ I ≤ 0,95 ∙ Iф
0,2 %
0,95 ∙ Iф ≤ I ≤ 1,2 ∙ Iф
0,5 %
Разрешающая способность
0,001 А
Входное сопротивление, не более
0,01 Ом
Дополнительная приведенная погрешность,
0,5 %
вызванная изменением температуры окружающей
среды в пределах рабочего диапазона, на каждые
10 градусов и электромагнитными помехами, % от
основной
Измерение мощности
Измеряемая мощность
активная;
реактивная;
полная;
отдачи
Основная приведенная погрешность измерения
0,5 %
Профиль мощностей
Период интегрирования
3, 30 минут, 1 - 4 - 8 - 12 - 24 часа
Профилируемые мощности
Активная (+)
Активная (-)
Реактивная (+)
Реактивная (-)
Полная
Измерение частоты первой гармоники
Действующая частота первой гармоники
от 45 до 65 Гц
Основная приведенная погрешность измерений
0,15 %
Время опроса входа, не более
1с
Разрешающая способность
0,01 Гц
Измерение коэффициента мощности
Основная приведенная погрешность измерения
0,1 %
Встроенный архив
Максимальный размер файла
2 кб
Максимальное количество файлов
1000
Период записи
настраиваемый, от 10 до 3600 с
Часы реального времени
Погрешность хода
Не более 3 секунд в сутки
Тип питания
Батарея CR2032
Средний срок службы на одной батареи
6 лет
Общие характеристики
Габаритные размеры
(82 × 124 × 83) ±0,5 мм
Степень защиты корпуса
IP20
Cредняя наработка на отказ*
60 000 ч
Средний срок службы
10 лет
Масса, не более
0,6 кг
ВНИМАНИЕ
* Не считая электромеханических переключателей и элемента питания часов реального
времени.
2.2 Изоляция узлов прибора

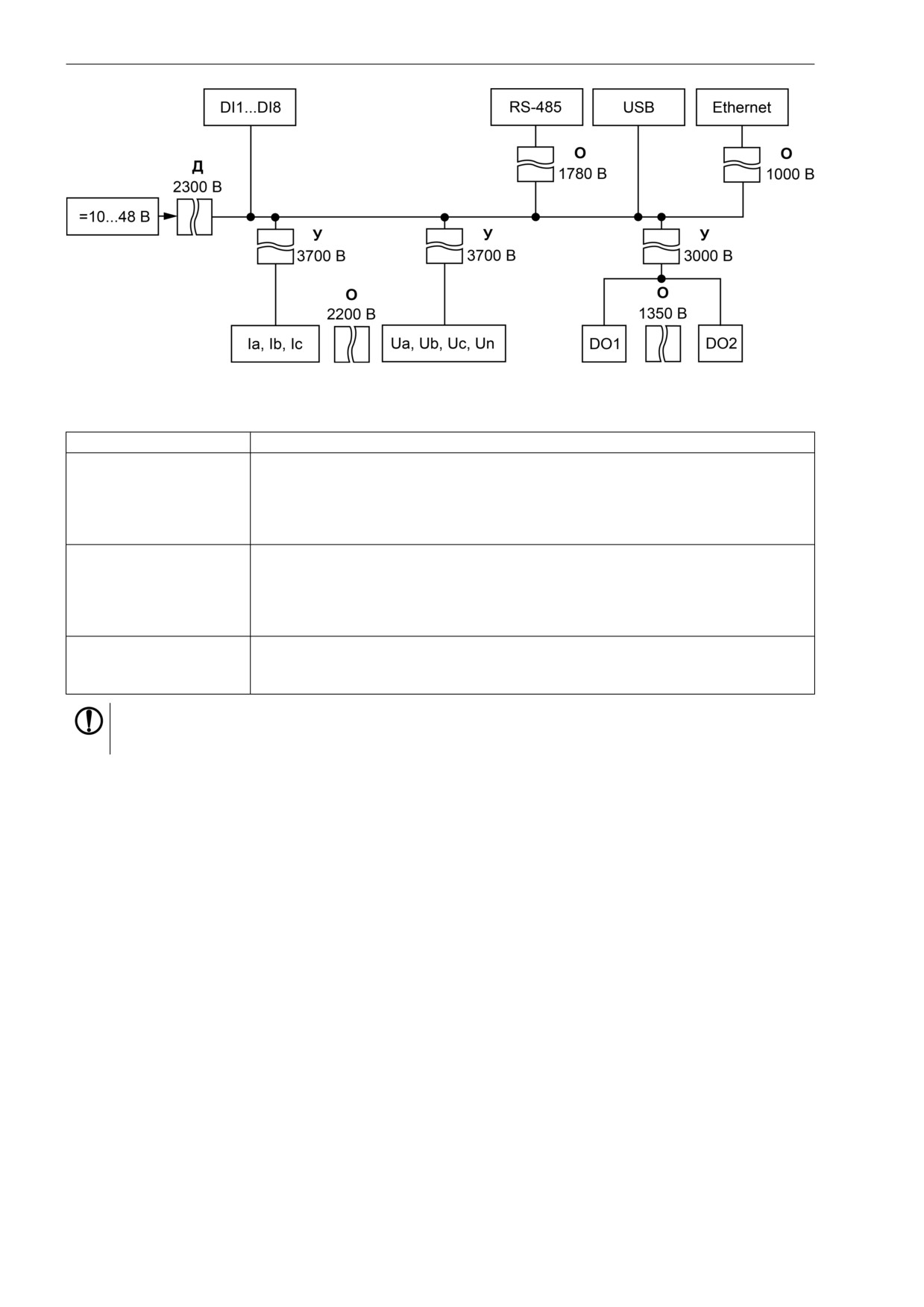

Схема гальванически изолированных узлов и прочность гальванической изоляции приведены
на
рисунке 2.1.
9
2 Технические характеристики и условия эксплуатации
Рисунок 2.1 - Изоляция узлов прибора
Таблица 2.1 - Типы изоляции
Тип
Описание
Изоляция для защиты частей оборудования, находящихся под
напряжением, от поражения электрическим током.
Основная (О)
Электрическая прочность основной изоляции прибора проверяется
типовыми испытаниями: приложением испытательного переменного
напряжения, величина которого различна для различных цепей прибора
Дополнительная независимая изоляции для гарантии защиты от поражения
электрическим током в случае отказа основной изоляции. Электрическая
Дополнительная (Д)
прочность дополнительной изоляции прибора проверяется приложением
испытательного переменного напряжения различной величины
(действующее значение)
Отдельная система изоляции, применяемая для частей под напряжением,
Усиленная (У)
которая обеспечивает степень защиты от поражения электрическим током,
эквивалентную двойной изоляции согласно ГОСТ IEC 61131-2-2012
ПРЕДУПРЕЖДЕНИЕ
Значение прочности изоляции указано для испытаний при нормальных климатических условиях.
Время воздействия — 1 минута по ГОСТ IEC 61131-2.
2.3 Условия эксплуатации
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с
ГОСТ IEC 61131-2. По уровню излучения радиопомех (помехоэмиссии) прибор соответствует нормам,
установленным для оборудования класса А по ГОСТ
30804.6.3. Прибор предназначен для
эксплуатации в следующих условиях:
• температура окружающего воздуха от минус 40 до плюс 55 °С;
• относительная влажность воздуха от 10 % до 95 % (при +35 °С без конденсации влаги);
• атмосферное давление от 84 до 106,7 кПа;
• закрытые взрывобезопасные помещения без агрессивных паров и газов;
• допустимая степень загрязнения 1 по ГОСТ IEC 61131-2.
По устойчивости к механическим воздействиям во время эксплуатации прибор соответствует
ГОСТ IEC 61131-2.
По устойчивости к климатическим воздействиям во время эксплуатации прибор соответствует
ГОСТ IEC 61131-2.
10
3 Меры безопасности
3 Меры безопасности
ВНИМАНИЕ
На клеммнике присутствует опасное для жизни напряжение. Любые подключения к прибору и
работы по его техническому обслуживанию следует производить только при отключенном
питании прибора.
По способу защиты от поражения электрическим током прибор соответствует классу II по ГОСТ IEC
61131-2.
Во время эксплуатации и технического обслуживания необходимо соблюдать требования ГОСТ
12.3.019-80, «Правил эксплуатации электроустановок потребителей» и «Правил охраны труда при
эксплуатации электроустановок потребителей».
Установку прибора следует производить в специализированных шкафах, доступ внутрь которых
разрешен только квалифицированным специалистам. Любые подключения к прибору и работы по его
техническому обслуживанию производить только при отключенном питании прибора и подключенных к
нему устройств.
Не допускается попадание влаги на контакты выходных разъемов и внутренние элементы прибора.
Модуль соответствует требованиям нормативных документов Ростехнадзора: ПБ 10-574-03, ПБ 10-573-
03, ПБ 10-575-03.
ВНИМАНИЕ
Запрещается использование прибора при наличии в атмосфере кислот, щелочей, масел и иных
агрессивных веществ.
11
4 Монтаж
4 Монтаж
Прибор устанавливается в шкафу электрооборудования.
Конструкция шкафа должна обеспечивать защиту прибора от
попадания влаги, грязи и посторонних предметов.
Для установки прибора следует выполнить действия:
1. Убедиться в наличии свободного пространства для
подключения прибора и прокладки проводов.
2. Закрепить прибор на DIN-рейке или на вертикальной
поверхности с помощью винтов (см. рисунок 4.1).

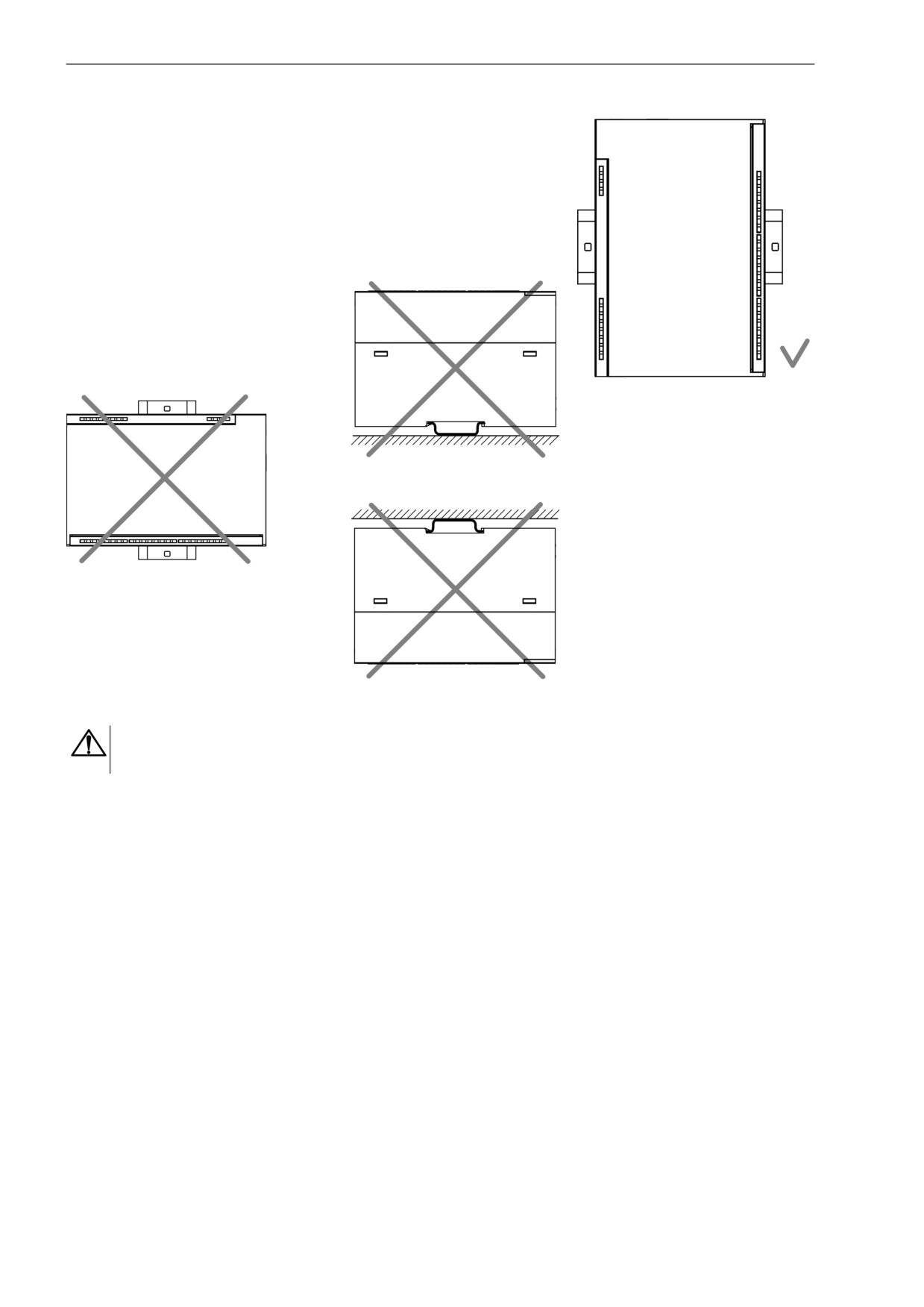

Рисунок 4.1 - Верный монтаж
Рисунок 4.2 - Неверный монтаж
ВНИМАНИЕ
Во время монтажа необходимо свободное пространство минимум в 50 мм над модулем и под
ним.
12
4 Монтаж
Рисунок 4.4 - Установочные размеры

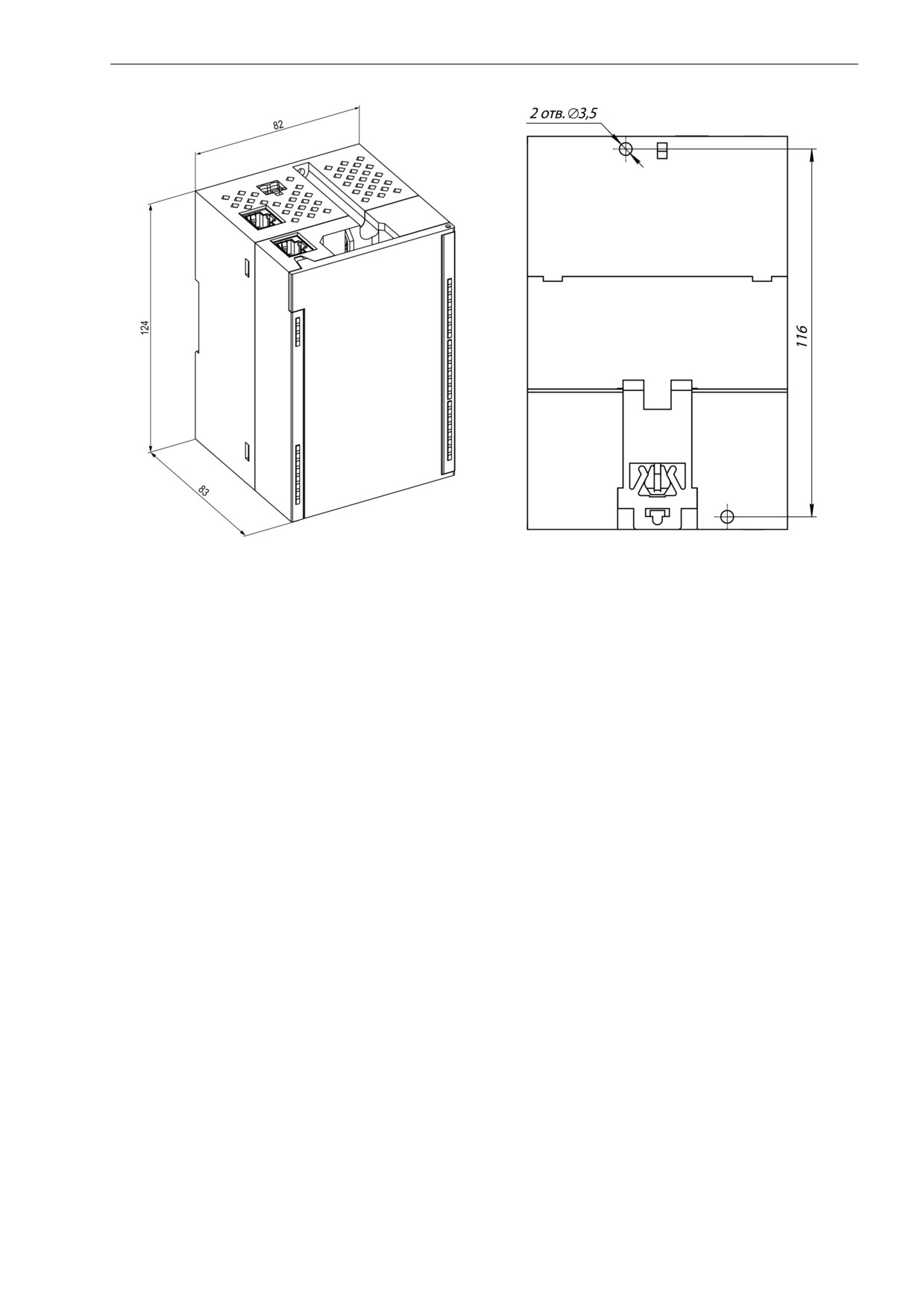

Рисунок 4.3 - Габаритный чертеж
13
5 Подключение
5 Подключение
5.1 Рекомендации по подключению
ОПАСНОСТЬ
На клеммниках прибора может присутствовать опасное для жизни напряжение!
Для подключений к входам и выходам рекомендуется использовать провод сечением не более 0,75
мм2.
Для многожильных проводов следует использовать наконечники.
После монтажа провода следует уложить в кабельном канале корпуса модуля и закрыть крышкой.

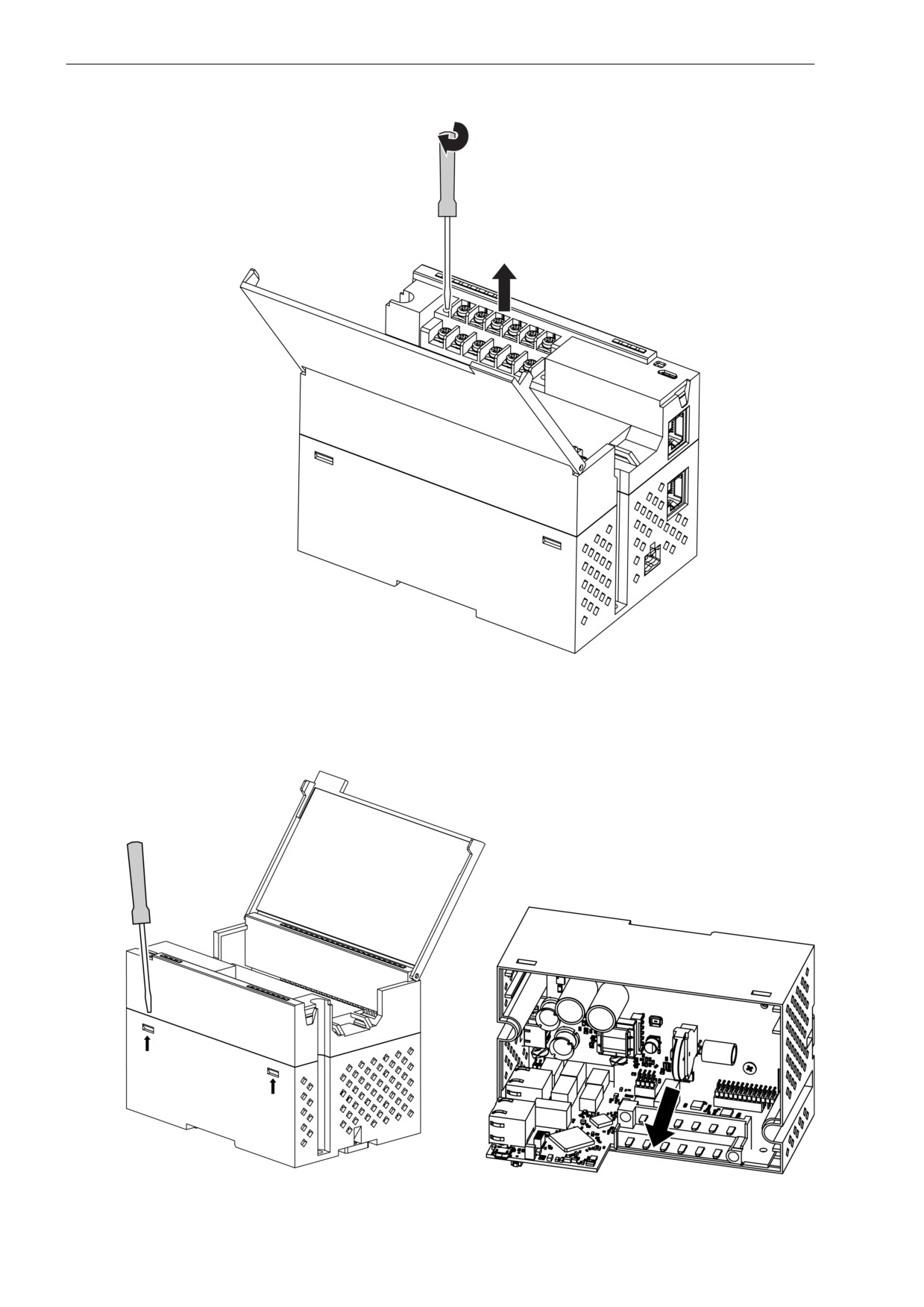

В случае необходимости следует снять клеммники для подключения сигналов модуля, открутив два
винта по углам.
Для подключения питания к прибору следует использовать ответный клеммник из комплекта поставки.
ВНИМАНИЕ
Подключение и техническое обслуживание производится только при отключенном питании
модуля и подключенных к нему устройств.
ВНИМАНИЕ
Запрещается подключать провода разного сечения к одной клемме.
ВНИМАНИЕ
Запрещается подключать более двух проводов к одной клемме.
5.2 Назначение контактов клеммника

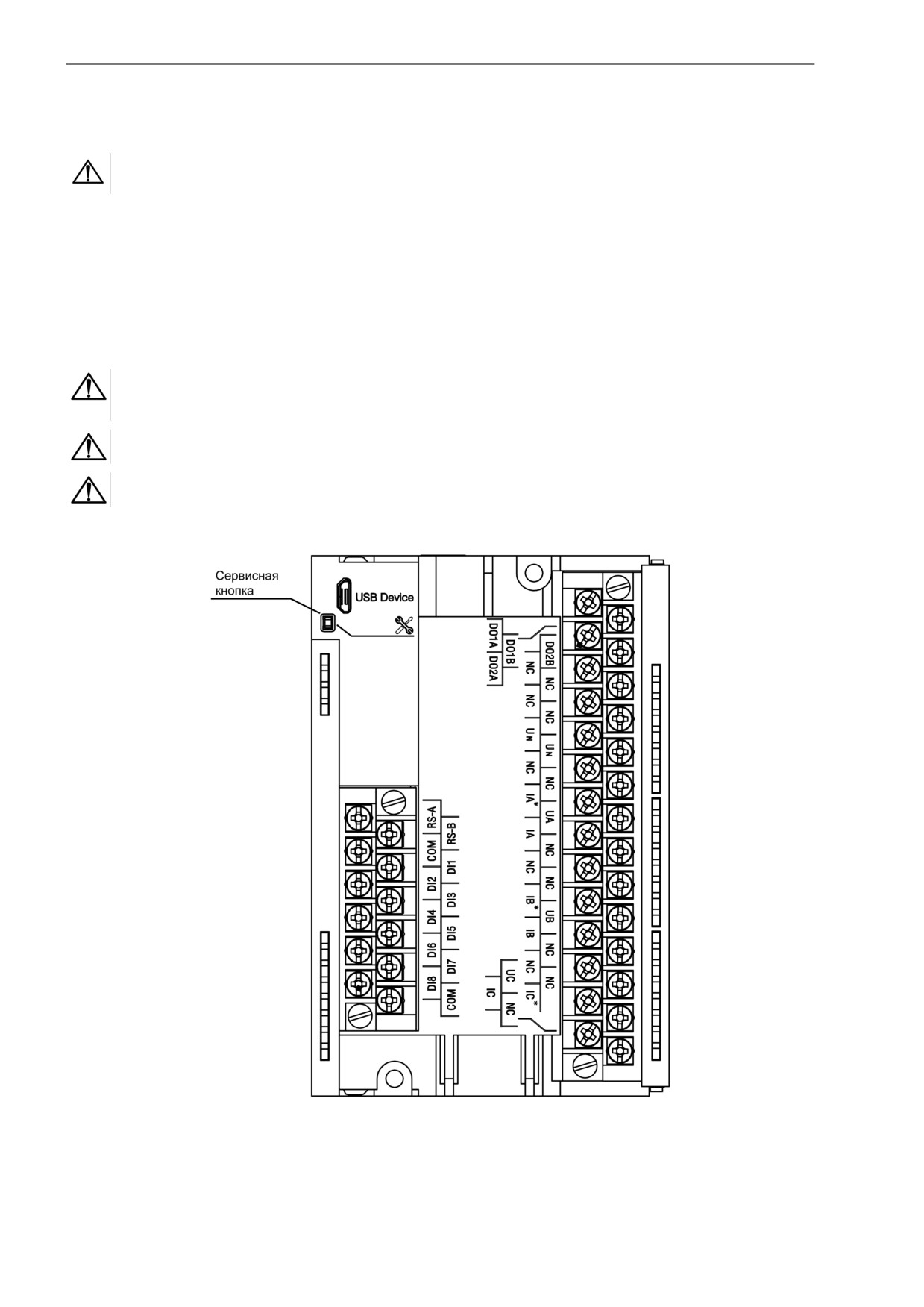

Рисунок 5.1 - Назначение контактов клеммника (лицевая крышка условно не показана)
14
5 Подключение
Таблица 5.1 - Назначение контактов клеммника
Контакт
Назначение
DI1 - DI8
Входы DI1 - DI8
СОМ
Общая клемма входов DI1 - DI8
DO1A, DO1B, DO2A, DO2B
Выходы DO1 - DO2
NC (Not connected)
Нет подключения
UA, UB, UC, UN
Клеммы измерительных входов: напряжения фаз А, В, С и
нейтрали
IA, IB, IC
Клеммы измерительных входов: токи фаз А, В и С
RS-A, RS-B
Клеммы А и В интерфейса RS-485
ВНИМАНИЕ
Не допускается подключение проводов к контактам NC (Not connected)
5.3 Назначение разъемов
Разъемы интерфейсов и питания прибора приведены на рисунке ниже.

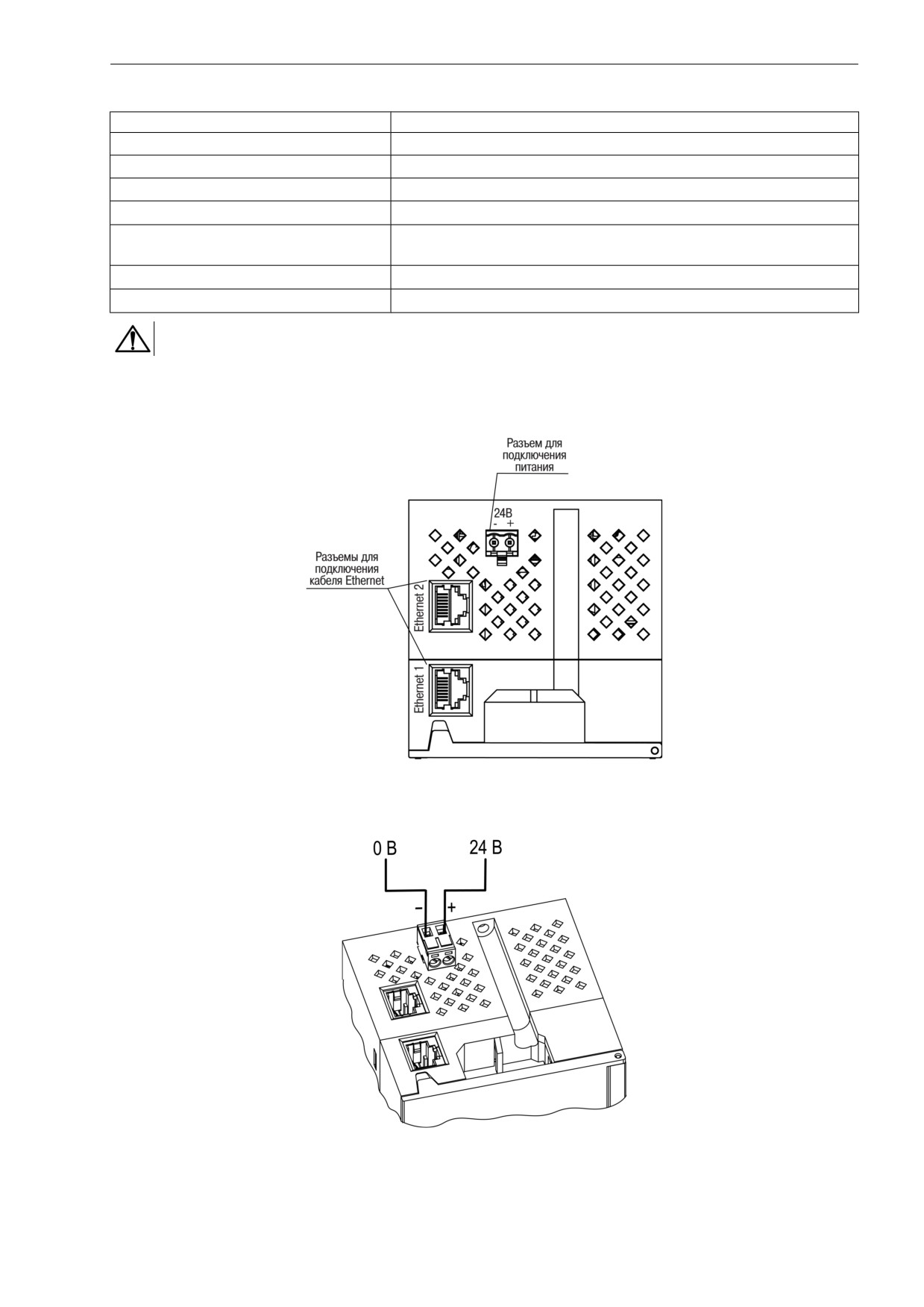

Рисунок 5.2 - Разъемы прибора
5.4 Питание
Рисунок 5.3 - Назначение контактов питания
15
5 Подключение
ВНИМАНИЕ
Использование источников питания без потенциальной развязки или с базовой (основной)
изоляцией цепей низкого напряжения от линий переменного тока, может привести к появлению
опасных напряжений в цепях.
5.5 Подключение к измерительным входам
На рисунках ниже представлены схемы подключения к измерительным входам.

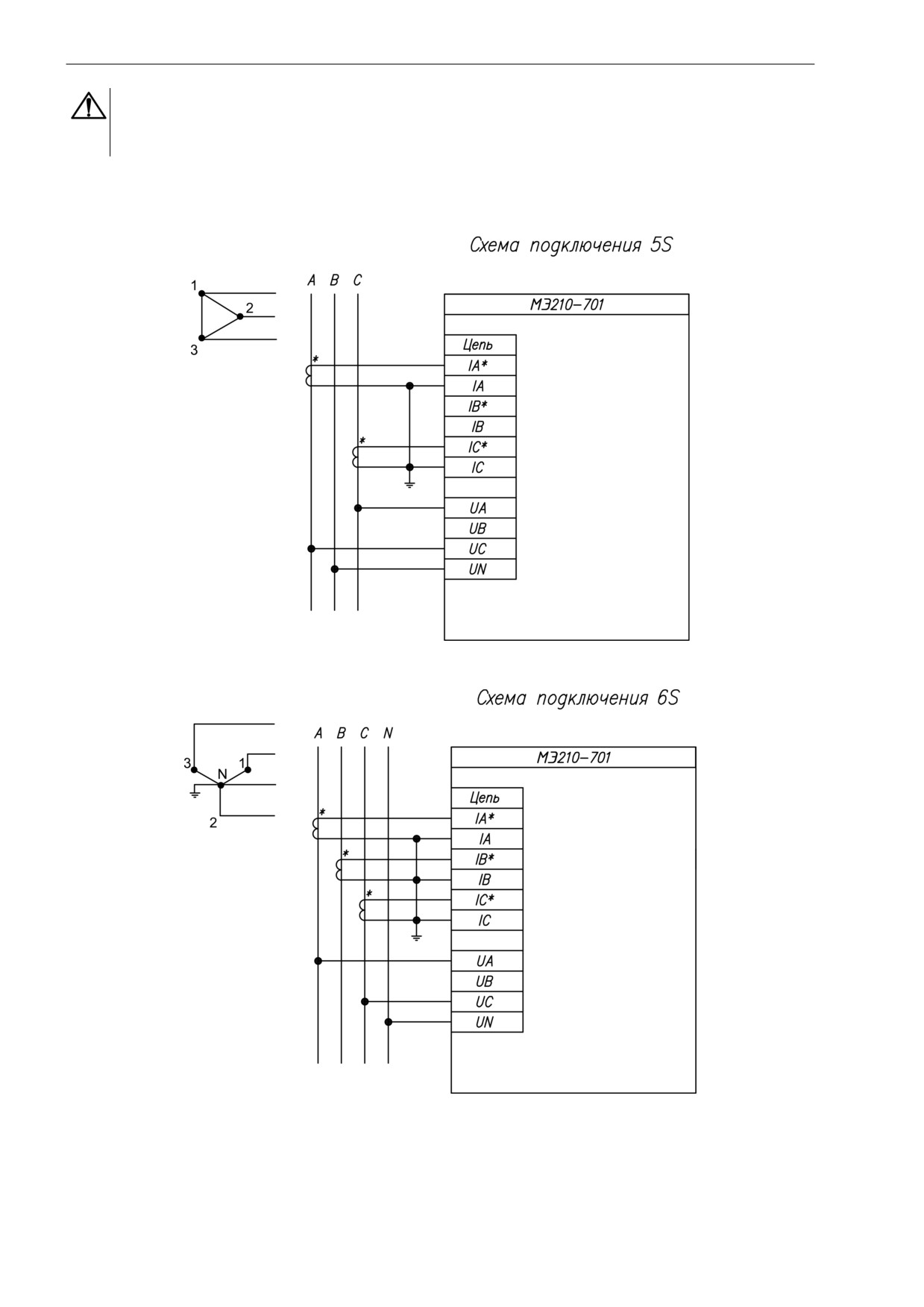

Рисунок 5.4 - Схема подключения 5S
Рисунок 5.5 - Схема подключения 6S
16
5 Подключение

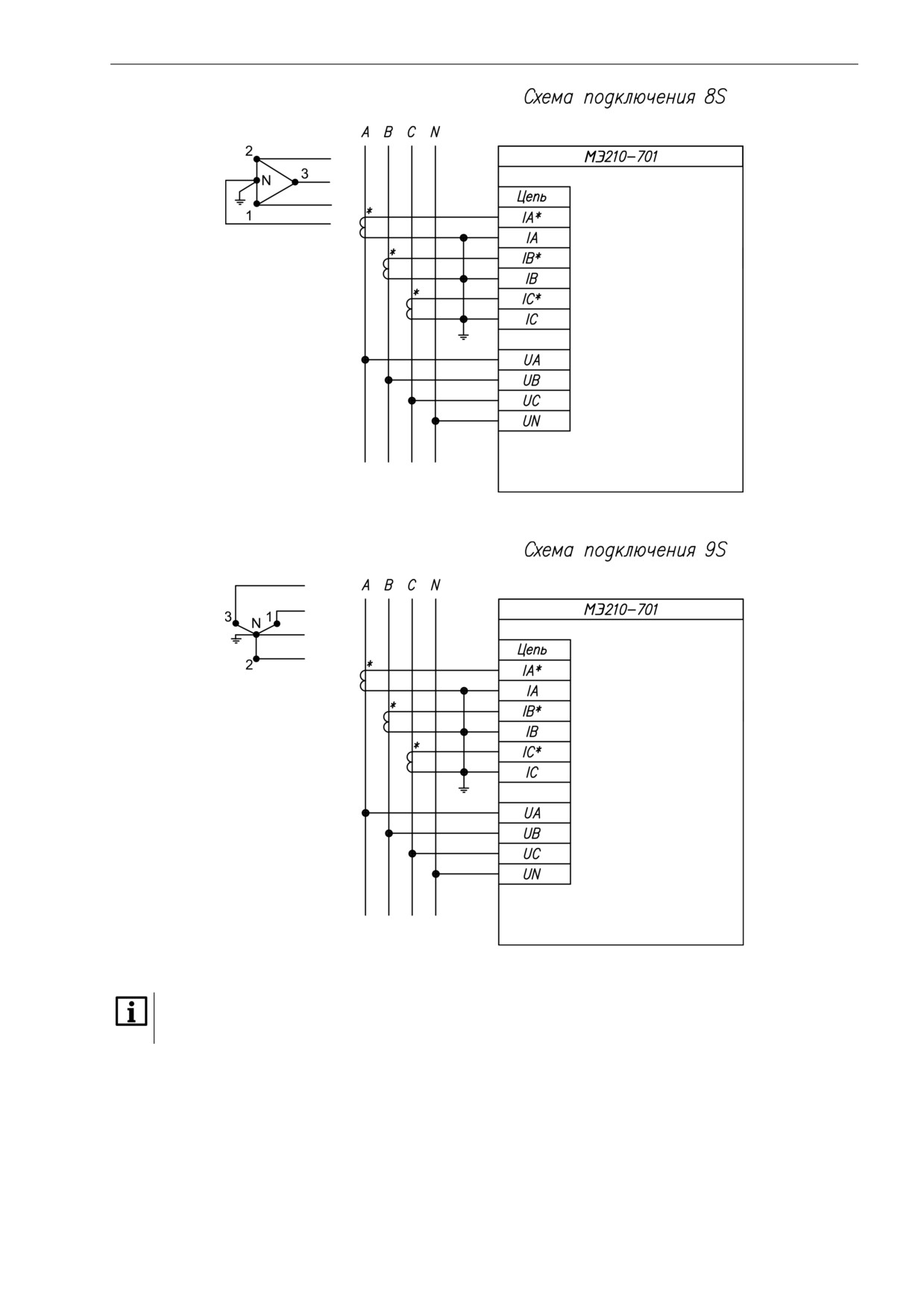

Рисунок 5.6 - Схема подключения 8S
Рисунок 5.7 - Схема подключения 9S
ПРИМЕЧАНИЕ
Внешние трансформаторы следует использовать при превышении номинальных значений
измеряемых параметров.
5.6 Подключение к дискретным входам датчиков
К входам DI1 - DI8 можно подключать следующие датчики:
•
«сухой контакт»;
•
транзисторный ключ n-p-n типа.
Цепи COM объединены внутри прибора.
Схема подключения датчиков к прибору приведена на рисунке 5.8.
17
5 Подключение

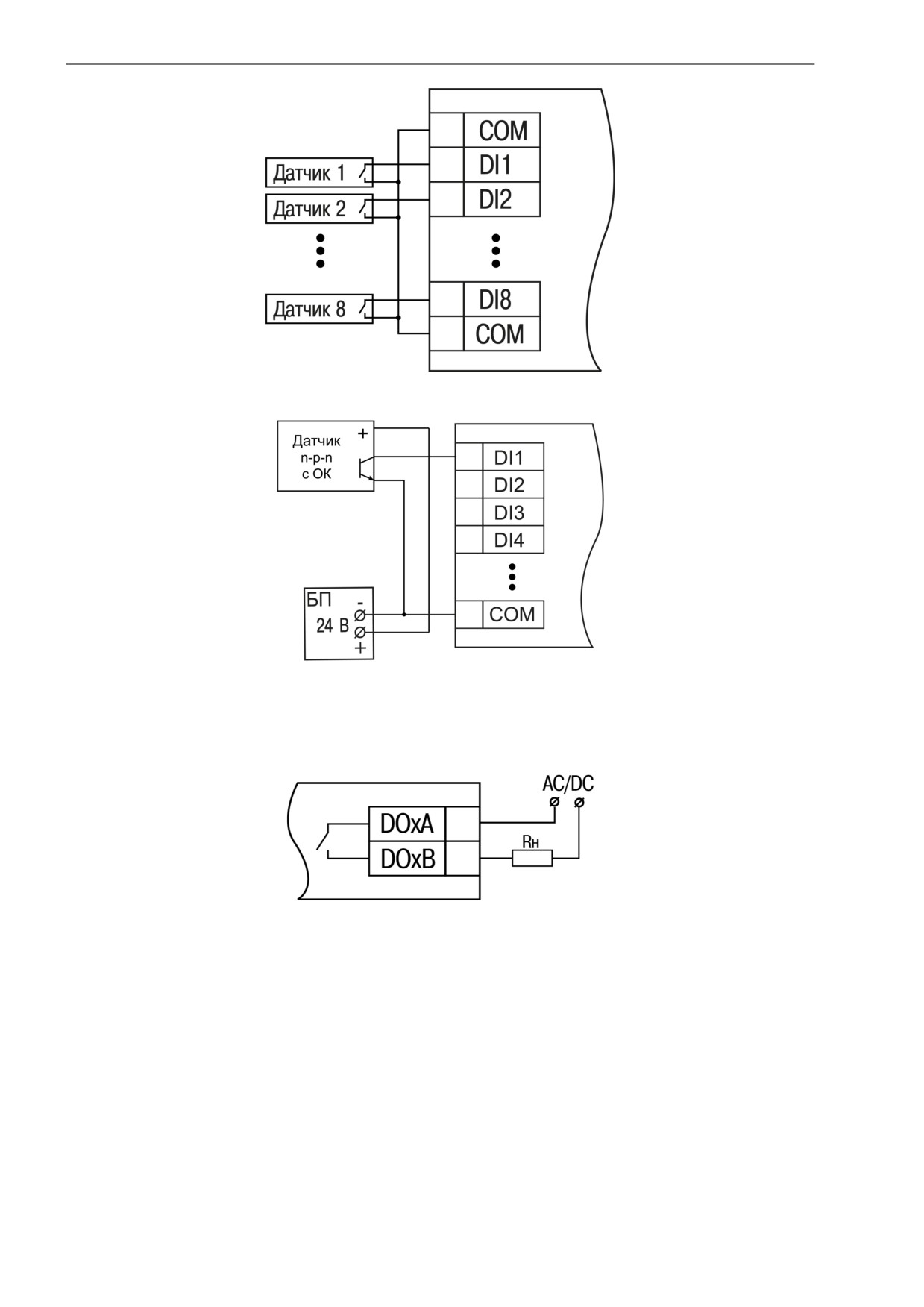

Рисунок 5.8 - Схема подключения к входам DI1 - DI8
Рисунок 5.9 - Подключение транзисторов n-p-n
5.7 Подключение к выходам
На рисунке 5.10 представлена схема подключения к выходам типа «реле».
Рисунок 5.10 - Схема подключения внешних связей к дискретным выходам типа «реле»
5.8 Подключение по интерфейсу Ethernet
Для подключения модулей к сети Ethernet можно использовать следующие схемы:
•
«Звезда» (см. рисунок 5.11);
•
«Цепочка» / «Daisy-chain» (см. рисунок 5.12).
18
5 Подключение

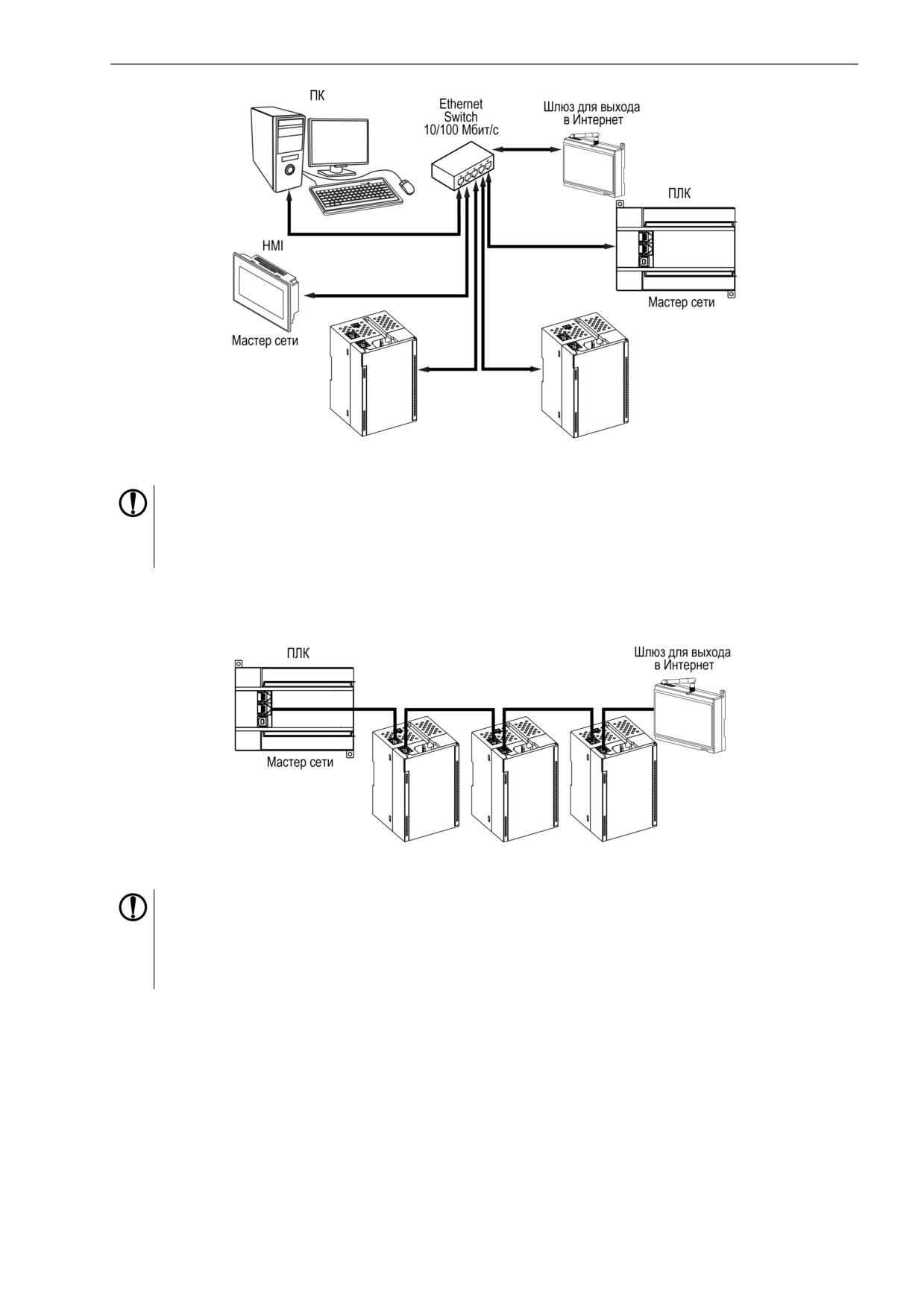

Рисунок 5.11 - Подключение по схеме «Звезда»
ПРЕДУПРЕЖДЕНИЕ
1. Максимальная длина линий связи - 100 м.
2. Подключение возможно к любому порту Ethernet модуля.
3. Незадействованный Ethernet-порт следует закрыть заглушкой.
Для подключения по схеме «Цепочка» следует использовать оба Ethernet-порта модуля. Если модуль
вышел из строя или отключилось питание, то данные будут передаваться с порта 1 на порт 2 без
разрыва связи.
Рисунок 5.12 - Подключение по схеме «Цепочка»
ПРЕДУПРЕЖДЕНИЕ
1. Максимальная длина линии связи между двумя соседними активными устройствами,
при подключении по схеме «Цепочка», должна быть не более 100 м.
2. Допускается смежная схема подключения.
3. Незадействованный Ethernet-порт следует закрыть заглушкой.
19
5 Подключение
5.9 Подключение по интерфейсу RS-485
Для подключения необходимо использовать экранированный кабель с витой парой, предназначенный
для промышленного интерфейса RS-485 с волновым сопротивлением 120 Ом (например, КИПЭВ).
Экран кабеля должен быть соединен с функциональной землей только в одной точке.

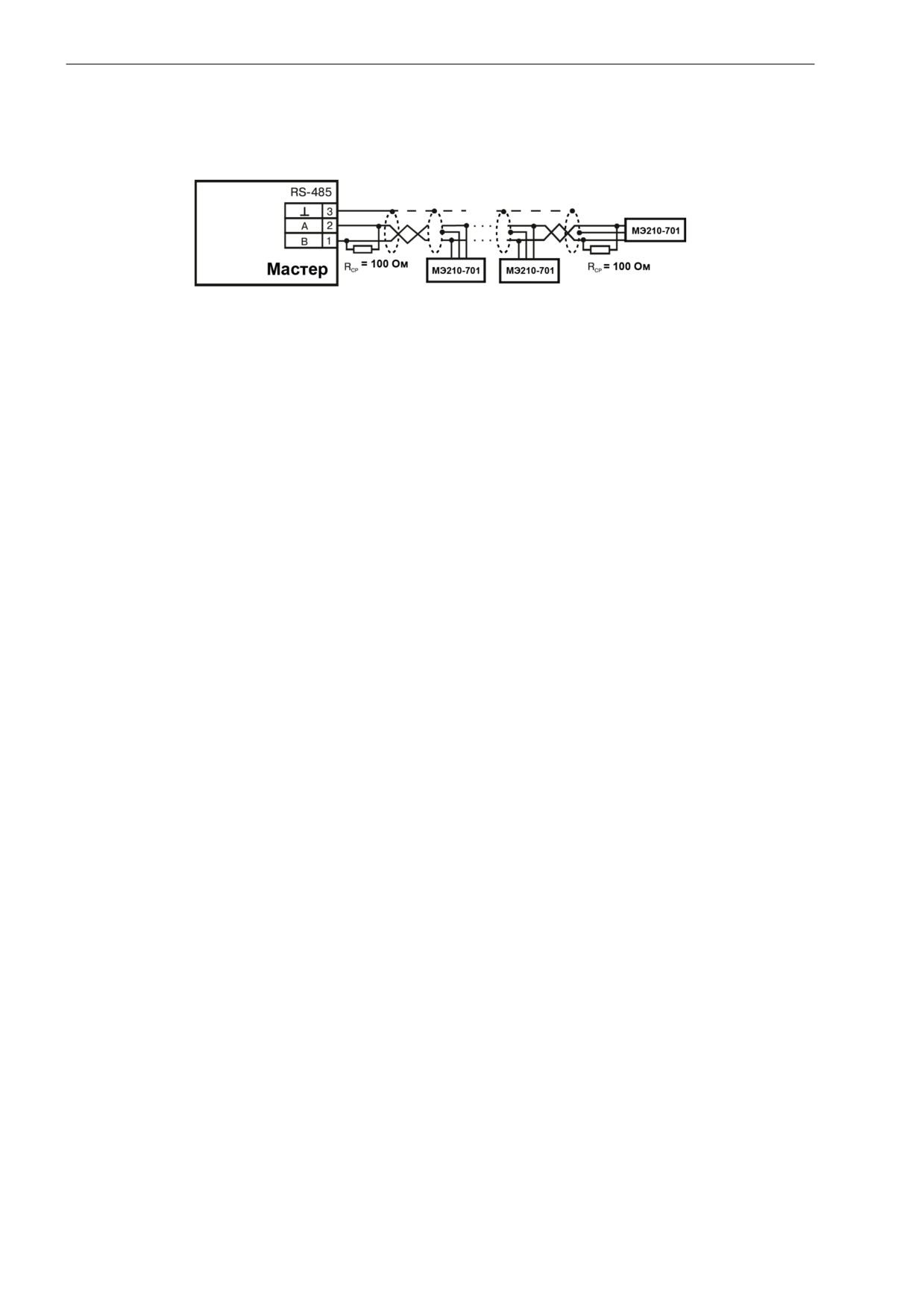

Рисунок 5.13 - Пример схемы подключения нескольких модулей к Мастеру по интерфейсу RS-
485
20
6 Устройство и принцип работы
6 Устройство и принцип работы
6.1 Принцип работы
Работой модуля управляет Мастер сети. Модуль передает в сеть данные о состоянии дискретных
входов и полученные значения с измерительных входов при запросе Мастера. Модуль устанавливает
состояние выходов по команде Мастера.
В качестве Мастера сети можно использовать:
• ПК;
• ПЛК;
• панель оператора;
• удаленный облачный сервис.
Сигнал с измерительных входов поступает в прибор в результате последовательного опроса датчиков,
а затем преобразуется в цифровые значения. В процессе обработки сигналов осуществляется их
фильтрация от помех и коррекция показаний в соответствии с заданными параметрами.
Опрос входов и обработка полученных сигналов модулем осуществляется последовательно по
замкнутому циклу.
6.2 Индикация и управление
На лицевой панели прибора расположены элементы индикации
— светодиоды. Назначение
светодиодов приведено в таблице 6.1

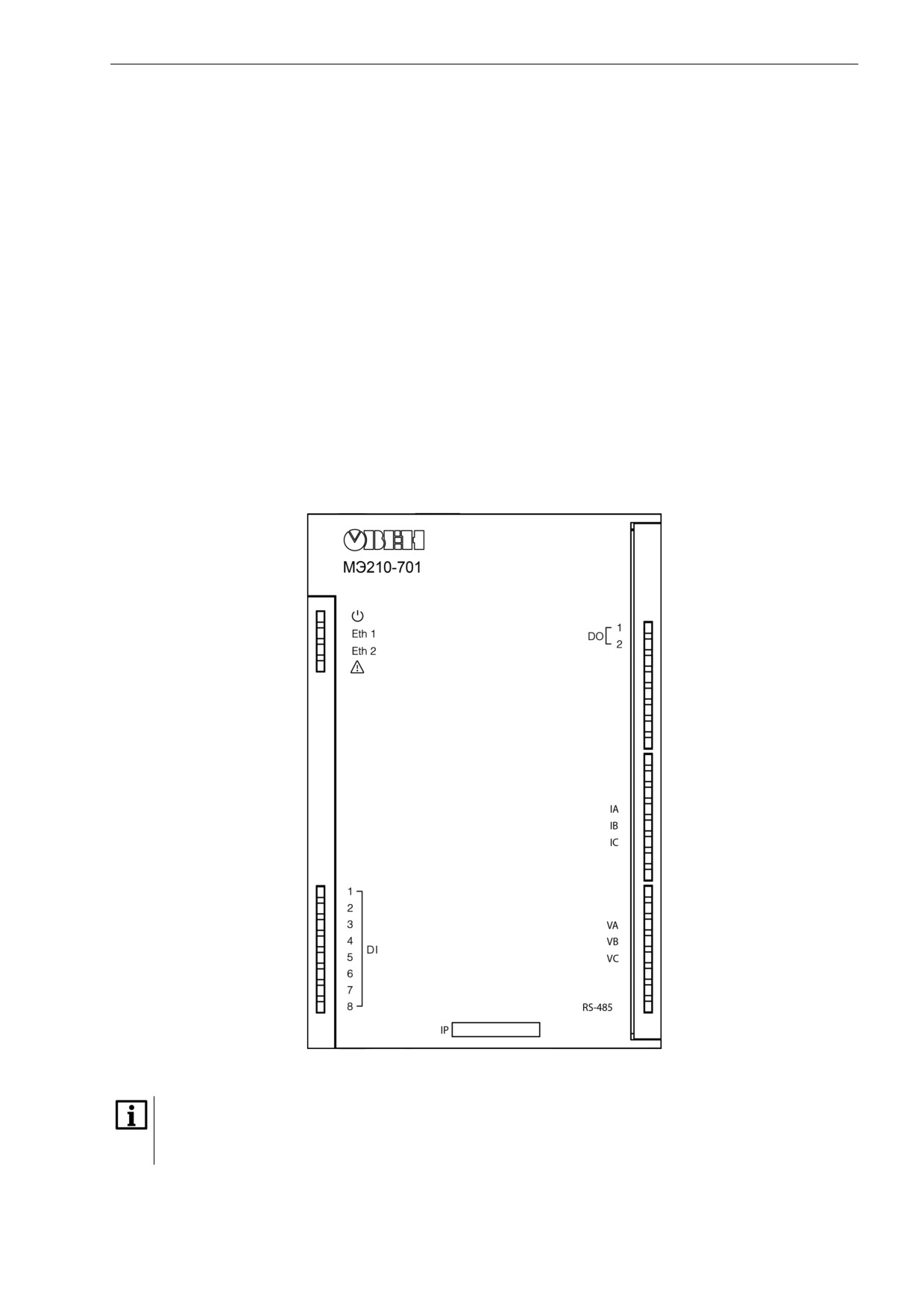

Рисунок 6.1 - Лицевая панель прибора
ПРИМЕЧАНИЕ
В нижней части лицевой панели расположено поле «IP».
Поле «IP» предназначено для нанесения IP-адреса модуля тонким маркером на корпус или на
бумажную наклейку.
21
6 Устройство и принцип работы
Таблица 6.1 - Назначение светодиодов
Светодиод
Состояние светодиода
Назначение
Питание
(зеленый)
Светится
Напряжение питания прибора подано
Eth 1 (зеленый)
Мигает
Передача данных по порту 1 Ethernet
Eth 2 (зеленый)
Мигает
Передача данных по порту 2 Ethernet
Авария
(красный)
Не светится
Прибор работает нормально
Светится
Сбой основного приложения и/или
конфигурации
Включается на 200 мс один раз в три
Необходимо заменить батарею
секунды
питания часов
Включается на 100 мс два раза в
Модуль находится в безопасном
секунду (через паузу 400 мс)
состоянии
Включен 900 мс, 100 мс выключен
Аппаратный сбой периферии (Flash,
RTC, Ethernet Switch)
Индикаторы дискретных
Светится зеленым
Замкнутое состояние входа или
выходов
выхода
Не светится
Разомкнутое состояние входа или
выхода
Индикаторы состояния
Светится
Вход замкнут
дискретных входов
Не светится
Вход не замкнут
Индикаторы состояния
Светится зеленым
Измерительная цепь подключена и
измерительных
идет измерение
выходов
Светится красным
Ошибка (см. раздел 6.6.10)
Мигают красным (все одновременно)
Выход из строя измерительного узла,
необходимо обратиться в сервисный
центр
RS-485
Мигает
Идет обмен
Под крышкой на лицевой панели находятся (см. раздел 5.2):
• разъем USB для подключения к ПК;
• сервисная кнопка;
• клеммники.
Сервисная кнопка предназначена для выполнения следующих функций:
• восстановление заводских настроек (см. раздел 7.10);
• установка IP-адреса (см. раздел 7.4);
• обновление встроенного программного обеспечения (см. раздел 7.6).
6.3 Часы реального времени
В приборе есть встроенные часы реального времени (RTC). Часы реального времени работают от
собственного батарейного источника питания.
Отсчет времени производится по UTC в секундах, начиная с 00:00 01 января 2000 года. Значение RTC
используется для записи в архив.
В случае необходимости можно синхронизировать часы модуля с удаленным NTP-сервером.
6.4 Запись архива
В модуль встроена флеш-память (flash), размеченная под файловую систему с шифрованием файлов.
Алгоритм шифрования
— Data Encryption Standard
(DES) в режиме сцепления блоков
шифротекста
(CBC). В качестве ключа используется строка superkey. Вектор инициализации
генерируется с помощью хеш-функции (см. приложение А) . Аргументом функции является пароль,
заданный в ПО «OWEN Configurator». В конце файла сохраняется контрольная сумма, рассчитанная по
алгоритму CRC32 (контрольная сумма также шифрируется).
Архив модуля сохраняется в виде набора файлов. Период архивации, ограничение на размер одного
файла и их количество задается пользователем в ПО «OWEN Configurator». Если архив полностью
заполнен, то данные перезаписываются, начиная с самых старых данных самого старого файла.
22
6 Устройство и принцип работы
Файл архива состоит из набора записей. Записи разделены символами переноса строки (0x0A0D).
Каждая запись соответствует одному параметру и состоит из полей, разделенных символом «;» (без
кавычек). Формат записи приведен в таблице.
Таблица 6.2 - Формат записи в файле архива
Параметр
Тип
Размер
Комментарий
Метка времени
binary data
4 байта
В секундах начиная с 00:00 01.01.2000 (UTC+0)
Разделитель
строка
1 байт
Символ «;» (без кавычек)
Уникальный
строка
8 байт
В виде строки из HEX-символов с ведущими
идентификатор
нулями
параметра (UID)
Разделитель
строка
1 байт
Символ «;» (без кавычек)
Значение параметра
строка
зависит от
В виде строки из HEX-символов с ведущими
параметра
нулями
Разделитель
строка
1 байт
Символ «;» (без кавычек)
Статус параметра
binary data
1 байт
1 - значение параметра корректно, 0 - значение
параметра некорректно и его дальнейшая
обработка не рекомендована
Перенос строки
binary data
2 байта
\n\r (0x0A0D)
Пример расшифрованной записи:
0x52 0x82 0xD1 0x24 0x3B 0x30 0x30 0x30 0x30 0x61 0x39 0x30 0x30 0x3B 0x30 0x30 0x30 0x30 0x30
0x30 0x30 0x31 0x3B 0x31 0x0A 0x0D
где
0x52 0x82 0xD1 0x24 - метка времени. Для получения даты и времени в формате UnixTime
необходимо изменить порядок байт на противоположный и добавить константу-смещение (число
секунд между 00:00:00 01.01.1970 и 00:00:00 01.01.2000): 0x24D18252 (HEX) + 946684800 (DEC) =
1564394971
(DEC, соответствует 29 июля 2019 г., 10:09:31);
0x3B - разделитель;
0x30 0x30 0x30 0x30 0x61 0x39 0x30 0x30 - уникальный идентификатор параметра (00003ba00);
0x3B - разделитель;
0x30 0x30 0x30 0x30 0x30 0x30 0x30 0x31 - значение параметра (00000001);
0x3B - разделитель;
0x31 — статус параметра (1 - значение параметра корректно);
0x0A 0x0D - символы переноса строки.
Прибор фиксирует время в архивных файлах по встроенным часам реального времени. Также можно
задать часовой пояс, который будет считываться внешним ПО (например, OwenCloud). Запись во
флеш-память (flash) происходит с определенной частотой, рассчитанной таким образом, чтобы
ресурса флеш-памяти (flash) прибора хватило на срок не менее 10 лет работы.
Считывание архива может быть произведено:
• облачным сервисом OwenCloud (производится автоматически в случае потери и дальнейшего
восстановления связи);
• ПО «OWEN Configurator» (например, для ручного анализа);
• пользовательским ПО (с помощью 20 функции Modbus).
Список архивируемых параметров доступен в ПО «OWEN Configurator» на вкладке Информация об
устройстве. Порядок записи параметров в архив соответствует порядку параметров на вкладке.
ПРИМЕЧАНИЕ
Для модуля МЭ210-701 по умолчанию в архиве сохраняются параметры электросети.
23
6 Устройство и принцип работы
ПРИМЕЧАНИЕ
Если для решения пользовательских задач в архиве необходимо сохранять измеренные
профили мощности, необходимо скачать файл встроенного ПО с соответствующими
архивированием профиля мощности и текущих измерений.
ПРИМЕЧАНИЕ
После обновления встроенного ПО все настройки прибора кроме сетевых сбросятся на
заводские.
Архив считывается с помощью 20 функции Modbus (0x14). Данная функция возвращает содержание
регистров файла памяти. Функция позволяет с помощью одного запроса прочитать одну или несколько
записей из одного или нескольких файлов.
В запросе чтения файла для каждой записи указывается:
• тип ссылки - 1 байт (должен быть равен 6);
• номер файла - 2 байта;
• начальный адрес регистра внутри файла - 2 байта;
• количество регистров для чтения - 2 байта.
ПРИМЕЧАНИЕ
Номер файла в запросе по Modbus рассчитывается как 4096 + порядковый номер файла.
Порядковая нумерация файлов ведется с нуля. Параметр Последний индекс архива содержит
порядковый номер файла архива, в который последний раз производилась запись данных.
Количество считываемых регистров в запросе должно быть подобрано таким образом, чтобы длина
ответа не превышала допустимую длину пакета Modbus (256 байт).
Размер файла архива заранее не известен, поэтому следует считывать порции данных с помощью
отдельных запросов. Если в ответ на запрос будет получено сообщение с кодом ошибки
0х04 (MODBUS_SLAVE_DEVICE_FAILURE), то можно сделать вывод, что адреса регистров в запросе
находятся за пределами файла. Чтобы считать последние данные файла, требуется уменьшить
количество регистров в запросе.
ВНИМАНИЕ
При выключении питания модуля производимая в момент снятия питания запись в файле
архива может не сохраниться.
6.5 Режимы обмена данными
Модуль поддерживает следующие режимы обмена данными:
• обмен по протоколу Modbus TCP (порт 502) — до 3 одновременных соединений с разными
Мастерами сети;
• обмен с Мастером по протоколу Modbus RTU;
• соединение и обмен данными с ПК с помощью ПО «OWEN Configurator»;
• обмен с удаленным облачным сервисом OwenCloud (необходим доступ в Интернет).
Возможен одновременный опрос по интерфейсам Ethernet и RS-485.
ПРИМЕЧАНИЕ
При опросе по Modbus TCP и Modbus RTU адреса регистров совпадают.
6.5.1 Работа по протоколу Modbus TCP
Таблица 6.3 - Чтение и запись параметров по протоколу Modbus TCP
Операция
Функция
Чтение
3
(0х03) или 4 (0х04)
Запись
6
(0х06) или 16 (0х10)
Список регистров Modbus считывается с прибора с помощью ПО «OWEN Configurator» во вкладке
«Параметры устройства». Список регистров Modbus представлен в таблицах ниже.
Порядок байт - старшим байтом вперед.
Порядок регистров - младшим регистром вперед.
24
6 Устройство и принцип работы
Таблица 6.4 - Общие регистры оперативного обмена по протоколу Modbus
Название
Регистр
Размер/тип/описание
Название (имя) прибора для показа
0xF000
Символьная строка до 32 байт, кодировка
пользователю (DEV)
Win-1251
Версия встроенного ПО прибора для
0xF010
Символьная строка до 32 байт, кодировка
показа пользователю (VER)
Win-1251
Название платформы
0xF020
Символьная строка до 32 байт, кодировка
Win-1251
Версия платформы
0xF030
Символьная строка до 32 байт, кодировка
Win-1251
Версия аппаратного обеспечения
0xF040
Символьная строка до 16 байт, кодировка
Win-1251
Дополнительная символьная
0xF048
Символьная строка до 16 байт, кодировка
информация
Win-1251
Время
0xF080
4 байта, в секундах с 2000 г.
Часовой пояс
0xF082
2 байта, signed short, смещение в минутах
от Гринвича
Заводской номер прибора
0xF084
Символьная строка 32 байта, кодировка
Win-1251, используется
17 символов
Таблица 6.5 - Регистры обмена по протоколу Modbus
Параметр
Значение
Адрес регистра
Тип доступа
Формат
(ед. изм.)
данных
DEC
HEX
Новое время
Дата/Время в
61565
0xF07D
Чтение и запись
UINT
32
секундах с 1
января 2000 г.
Записать новое
0 - не записывать;
61567
0xF07F
Чтение и запись
UINT
16
время
1 - записать
Время в
—
61563
0xF07B
Только чтение
UINT
32
миллисекундах
MAC адрес
—
61696
0xF100
Только чтение
UINT
48
Текущий IP-
—
26
0x1A
Только чтение
UINT
32
адрес
Текущая маска
—
28
0x1C
Только чтение
UINT
32
подсети
Текущий IP-
—
30
0x1E
Только чтение
UINT
32
адрес шлюза
DNS сервер 1
—
12
0xC
Чтение и запись
UINT
32
DNS сервер 2
—
14
0xE
Чтение и запись
UINT
32
Установить IP-
—
20
0x14
Чтение и запись
UINT
32
адрес
Установить
—
22
0x16
Чтение и запись
UINT
32
маску подсети
Установить IP-
—
24
0x18
Чтение и запись
UINT
32
адрес шлюза
Режим DHCP
0 - выключено;
32
0x20
Чтение и запись
UINT
16
1 - включено;
2 - разовая
установка кнопкой
Подключение к
0 -выключено;
35
0x23
Чтение и запись
UINT
16
OwenCloud
1 - включено
Статус
0 - нет связи;
36
0x24
Чтение и запись
UINT
16
подключения к
1 - соединение;
OwenCloud
2 - работа;
3 - ошибка;
4 - нет пароля
25
6 Устройство и принцип работы
Продолжение таблицы 6.5
Параметр
Значение
Адрес регистра
Тип доступа
Формат
(ед. изм.)
данных
DEC
HEX
Напряжение
0…3300 (мВ)
801
0x321
Только чтение
UINT 16
батареи RTC
Тайм-аут
0…60 (секунд)
700
0x2BC
Чтение и запись
UINT 8
перехода в
безопасное
состояние (для
Modbus Slave)
Разрешение
0-
701
0x2BD
Чтение и запись
UINT 16
конфигурирова-
заблокировано;
ния (из
1 - разрешено
OwenCloud)
Управление и
0-
702
0x2BE
Чтение и запись
UINT 16
запись
заблокировано;
значений (из
1 - разрешено
OwenCloud)
Доступ к
0 - полный
703
0x2BF
Чтение и запись
UINT 16
регистрам
запрет;
Modbus (из
1 - только чтение;
OwenCloud)
2 - только запись;
3 - полный доступ
Статус прибора
—
61620
0xF0B4
Только чтение
UINT 32
Период
0…3600 (секунд);
900
0x384
Чтение и запись
UINT 16
архивирования
заводская
настройка - 30
Количество
10…1024
901
0x385
Чтение и запись
UINT 16
архивов
Размер архива
200…2048
902
0x386
Чтение и запись
UINT 16
Последний
0…65535
903
0x387
Только чтение
UINT 16
индекс архива
Старт
—
6000
0x1770
Чтение и запись
UINT 8
калибровки
Статус
—
6002
0x1772
Только чтение
UINT 32
калибровки
Статус ошибок
—
5340
0x14DC
Только чтение
UINT 32
измерений
Период
3 минуты,
5217
0x1461
Чтение и запись
UINT 16
интегрирования
30 минут,
мощностей
1 час,
4 часа,
8 часов,
12 часов,
24 часа
Коэффициент
0,01…2000
5200
0x1450
Чтение и запись
FLOAT 32
трансформа-
ции
напряжения
фазы А
Коэффициент
0,01…2000
5202
0x1452
Чтение и запись
FLOAT 32
трансформа-
ции тока фазы
А
Коэффициент
0,01…2000
5204
0x1454
Чтение и запись
FLOAT 32
трансформа-
ции
напряжения
фазы В
26
6 Устройство и принцип работы
Продолжение таблицы 6.5
Параметр
Значение
Адрес регистра
Тип доступа
Формат
(ед. изм.)
данных
DEC
HEX
Коэффициент
0,01…2000
5206
0x1456
Чтение и запись
FLOAT
32
трансформа-
ции тока фазы
В
Коэффициент
0,01…2000
5208
0x1458
Чтение и запись
FLOAT
32
трансформа-
ции
напряжения
фазы С
Коэффициент
0,01…2000
5210
0x145A
Чтение и запись
FLOAT
32
трансформа-
ции тока фазы
С
Частота сети
0…60 (Гц)
5336
0x14D8
Только чтение
FLOAT
32
Напряжение
0…840000 (В)
5240
0x1478
Только чтение
FLOAT
32
фазы А
Ток фазы А
0…22000 (А)
5252
0x1484
Только чтение
FLOAT
32
Активная
-4620…4620 (кВт)
5264
0x1490
Только чтение
FLOAT
32
мощность
фазы А
Реактивная
-4620…4620
5276
0x149C
Только чтение
FLOAT
32
мощность
(кВАР)
фазы А
Полная
-4620…4620
5288
0x14A8
Только чтение
FLOAT
32
мощность
(кВА)
фазы А
Коэффициент
0…1
5300
0x14B4
Только чтение
FLOAT
32
мощности
фазы А
Напряжение
0…840000 (В)
5242
0x147A
Только чтение
FLOAT
32
фазы В
Ток фазы В
0…22000 (А)
5254
0x1486
Только чтение
FLOAT
32
Активная
-4620…4620 (кВт)
5266
0x1492
Только чтение
FLOAT
32
мощность
фазы В
Реактивная
-4620…4620
5278
0x149E
Только чтение
FLOAT
32
мощность
(кВАР)
фазы В
Полная
-4620…4620
5290
0x14AA
Только чтение
FLOAT
32
мощность
(кВА)
фазы В
Коэффициент
0…1
5302
0x14B6
Только чтение
FLOAT
32
мощности
фазы В
Напряжение
0…840000 (В)
5244
0x147C
Только чтение
FLOAT
32
фазы С
Ток фазы С
0…22000 (А)
5256
0x1488
Только чтение
FLOAT
32
Активная
-4620…4620 (кВт)
5268
0x1494
Только чтение
FLOAT
32
мощность
фазы С
Реактивная
-4620…4620
5280
0x14A0
Только чтение
FLOAT
32
мощность
(кВАР)
фазы С
27
6 Устройство и принцип работы
Продолжение таблицы 6.5
Параметр
Значение
Адрес регистра
Тип доступа
Формат
(ед. изм.)
данных
DEC
HEX
Полная
-4620…4620
5292
0x14AC
Только чтение
FLOAT 32
мощность
(кВА)
фазы С
Коэффициент
0…1
5304
0x14B8
Только чтение
FLOAT 32
мощности
фазы С
Межфазный
0…360 (град.)
5312
0x14C0
Только чтение
FLOAT 32
угол A-B
Межфазный
0…360 (град.)
5314
0x14C2
Только чтение
FLOAT 32
угол B-C
Межфазный
0…360 (град.)
5316
0x14C4
Только чтение
FLOAT 32
угол C-A
Межфазное
0…700 (В)
5324
0x14CC
Только чтение
FLOAT 32
напряжение A-
B
Межфазное
0…700 (В)
5326
0x14CE
Только чтение
FLOAT 32
напряжение B-
C
Межфазное
0…700 (В)
5328
0x14D0
Только чтение
FLOAT 32
напряжение C-
A
Время и дата
Дата/Время в
5218
0x1462
Только чтение
UINT 32
записи
секундах с 1
профиля
января 2000 г.
мощности
Сброс профиля
0 - сбросить;
5490
0x1572
Чтение и запись
UINT 16
мощности
1 - не сброшен
Профиль
-7,9∙1029…7,9∙1029
5400
0x1518
Только чтение
FLOAT
32
активной
(кВт/ч)
мощности (+)
фазы А
Профиль
-7,9∙1029…7,9∙1029
5406
0x151E
Только чтение
FLOAT
32
активной
(кВт/ч)
мощности (-)
фазы А
Профиль
-7,9∙1029…7,9∙1029
5412
0x1524
Только чтение
FLOAT
32
реактивной
(кВАР/ч)
мощности (+)
фазы А
Профиль
-7,9∙1029…7,9∙1029
5418
0x152A
Только чтение
FLOAT
32
реактивной
(кВАР/ч)
мощности (-)
фазы А
Профиль
-7,9∙1029…7,9∙1029
5424
0x1530
Только чтение
FLOAT
32
полной
(кВА/ч)
мощности
фазы А
Профиль
-7,9∙1029…7,9∙1029
5402
0x151A
Только чтение
FLOAT
32
активной
(кВт/ч)
мощности (+)
фазы В
Профиль
-7,9∙1029…7,9∙1029
5408
0x1520
Только чтение
FLOAT
32
активной
(кВт/ч)
мощности (-)
фазы В
28
6 Устройство и принцип работы
Продолжение таблицы 6.5
Параметр
Значение
Адрес регистра
Тип доступа
Формат
(ед. изм.)
данных
DEC
HEX
Профиль
-7,9∙1029…7,9∙1029
5414
0x1526
Только чтение
FLOAT
32
реактивной
(кВАР/ч)
мощности (+)
фазы В
Профиль
-7,9∙1029…7,9∙1029
5420
0x152C
Только чтение
FLOAT
32
реактивной
(кВАР/ч)
мощности (-)
фазы В
Профиль
-7,9∙1029…7,9∙1029
5426
0x1532
Только чтение
FLOAT
32
полной
(кВА/ч)
мощности
фазы В
Профиль
-7,9∙1029…7,9∙1029
5404
0x151C
Только чтение
FLOAT
32
активной
(кВт/ч)
мощности (+)
фазы С
Профиль
-7,9∙1029…7,9∙1029
5410
0x1522
Только чтение
FLOAT
32
активной
(кВт/ч)
мощности (-)
фазы С
Профиль
-7,9∙1029…7,9∙1029
5416
0x1528
Только чтение
FLOAT
32
реактивной
(кВАР/ч)
мощности (+)
фазы С
Профиль
-7,9∙1029…7,9∙1029
5422
0x152E
Только чтение
FLOAT
32
реактивной
(кВАР/ч)
мощности (-)
фазы С
Профиль
-7,9∙1029…7,9∙1029
5428
0x1534
Только чтение
FLOAT
32
полной
(кВА/ч)
мощности
фазы С
Состояние
0…3
468
0x1D4
Только чтение
UINT 8
дискретных
выходов
Изменить
0…3
470
0x1D6
Чтение и запись
UINT 8
состояние
дискретных
выходов
Режим работы
0 - переключение
272
0x110
Чтение и запись
UINT 16
выхода 1
логического
сигнала;
1 - ШИМ
Период ШИМ
1000…60000
308
0x134
Чтение и запись
UINT 16
выхода 1
(миллисекунд)
Коэффициент
0…1000 (0,10 %)
340
0x154
Чтение и запись
UINT 16
заполнения
ШИМ выхода 1
Безопасное
0…1000
474
0x1DA
Чтение и запись
UINT 16
состояние
выхода 1
Режим работы
0 - переключение
273
0x111
Чтение и запись
UINT 16
выхода 2
логического
сигнала;
1 - ШИМ
Период ШИМ
1000…60000
309
0x135
Чтение и запись
UINT 16
выхода 2
(миллисекунд)
29
6 Устройство и принцип работы
Продолжение таблицы 6.5
Параметр
Значение
Адрес регистра
Тип доступа
Формат
(ед. изм.)
данных
DEC
HEX
Коэффициент
0…1000 (0,10 %)
341
0x155
Чтение и запись
UINT 16
заполнения
ШИМ выхода 2
Безопасное
0…1000
475
0x1DB
Чтение и запись
UINT 16
состояние
выхода 2
Состояние
—
51
0x33
Только чтение
UINT 8
дискретных
входов
Включение
0 - выключено;
96
0x60
Чтение и запись
UINT
16
фильтра
1 - включено
антидребезга
входа 1
Значение
0…4294967295
160
0xA0
Только чтение
UINT
32
счетчика
импульсов
импульсов
входа 1
Сброс
0 - сбросить;
224
0xE0
Чтение и запись
UINT
16
значения
1 - не сброшен
счетчика
импульсов
входа 1
Включение
0 - выключено;
97
0x61
Чтение и запись
UINT
16
фильтра
1 - включено
антидребезга
входа 2
Значение
0…4294967295
162
0xA2
Только чтение
UINT
32
счетчика
импульсов
импульсов
входа 2
Сброс
0 - сбросить;
225
0xE1
Чтение и запись
UINT
16
значения
1 - не сброшен
счетчика
импульсов
входа 2
Включение
0 - выключено;
98
0x62
Чтение и запись
UINT
16
фильтра
1 - включено
антидребезга
входа 3
Значение
0…4294967295
164
0xA4
Только чтение
UINT
32
счетчика
импульсов
импульсов
входа 3
Сброс
0 - сбросить;
226
0xE2
Чтение и запись
UINT
16
значения
1 - не сброшен
счетчика
импульсов
входа 3
Включение
0 - выключено;
99
0x63
Чтение и запись
UINT
16
фильтра
1 - включено
антидребезга
входа 4
Значение
0…4294967295
166
0xA6
Только чтение
UINT
32
счетчика
импульсов
импульсов
входа 4
30
6 Устройство и принцип работы
Продолжение таблицы 6.5
Параметр
Значение
Адрес регистра
Тип доступа
Формат
(ед. изм.)
данных
DEC
HEX
Сброс
0 - сбросить;
227
0xE3
Чтение и запись
UINT
16
значения
1 - не сброшен
счетчика
импульсов
входа 4
Включение
0 - выключено;
100
0x64
Чтение и запись
UINT
16
фильтра
1 - включено
антидребезга
входа 5
Значение
0…4294967295
168
0xA8
Только чтение
UINT
32
счетчика
импульсов
импульсов
входа 5
Сброс
0 - сбросить;
228
0xE4
Чтение и запись
UINT
16
значения
1 - не сброшен
счетчика
импульсов
входа 5
Включение
0 - выключено;
101
0x65
Чтение и запись
UINT
16
фильтра
1 - включено
антидребезга
входа 6
Значение
0…4294967295
170
0xAA
Только чтение
UINT
32
счетчика
импульсов
импульсов
входа 6
Сброс
0 - сбросить;
229
0xE5
Чтение и запись
UINT
16
значения
1 - не сброшен
счетчика
импульсов
входа 6
Включение
0 - выключено;
102
0x66
Чтение и запись
UINT
16
фильтра
1 - включено
антидребезга
входа 7
Значение
0…4294967295
172
0xAC
Только чтение
UINT
32
счетчика
импульсов
импульсов
входа 7
Сброс
0 - сбросить;
230
0xE6
Чтение и запись
UINT
16
значения
1 - не сброшен
счетчика
импульсов
входа 7
Включение
0 - выключено;
103
0x67
Чтение и запись
UINT
16
фильтра
1 - включено
антидребезга
входа 8
Значение
0…4294967295
174
0xAE
Только чтение
UINT
32
счетчика
импульсов
импульсов
входа 8
Сброс
0 - сбросить;
231
0xE7
Чтение и запись
UINT
16
значения
1 - не сброшен
счетчика
импульсов
входа 8
31
6 Устройство и принцип работы
Продолжение таблицы 6.5
Параметр
Значение
Адрес регистра
Тип доступа
Формат
(ед. изм.)
данных
DEC
HEX
Скорость COM-
1200…115200
521
0x209
Чтение и запись
UINT 16
порта RS-485
(бит/с)
Размер данных
8
(бит)
522
0x20A
Только чтение
UINT 16
RS-485
Кол. стоп-битов
1, 2 (бит)
523
0x20B
Чтение и запись
UINT 16
RS-485
Контроль
Нет, чет, нечет
524
0x20C
Чтение и запись
UINT 16
четности RS-
485
Задержка
0…20 (мс)
525
0x20D
Чтение и запись
UINT 8
ответа RS-485
Адрес
0…255
526
0x20E
Чтение и запись
UINT 8
устройства RS-
485
Таблица 6.6 - Используемые форматы данных
Формат данных
Кол-во
Размер
Описание
регистров
Unsigned 8
1
1 байт
Unsigned 16
1
2 байта
Целое число без знака
Unsigned 32
2
4 байта
Signed 16
1
2 байта
Целое число со знаком
Date time 32
2
4 байта
Дата/Время в секундах с 1 января 2000 г.
6.5.2 Работа по протоколу Modbus RTU
Работа по протоколу Modbus RTU осуществляется через интерфейс RS-485. Каждый прибор в сети RS-
485 должен иметь свой уникальный адрес. Адрес задается с помощью ПО «OWEN Configurator» (см.
раздел 7.9).
Для организации обмена данными в сети по интерфейсу RS-485 необходим Мастер сети. Функция
Мастера сети - инициировать обмен данными между Отправителем и Получателем данных. МЭ210-
701 не может быть Мастером сети, он выступает в роли Отправителя данных.
В качестве Мастера сети можно использовать:
• программируемые контроллеры (ПЛК);
• ПК с подключенным преобразователем USB/RS-485 (например, АС4).
Список регистров аналогичен, представленному в разделе 6.5.1.
6.5.3 Коды ошибок для протокола Modbus
Во время работы модуля по протоколу Modbus возможно возникновение ошибок, представленных в
таблице 6.7. В случае возникновения ошибки модуль отправляет Мастеру сети ответ с кодом ошибки.
Таблица 6.7 - Список возможных ошибок
Название ошибки
Возвращаемый код
Описание ошибки
Недопустимый код функции - ошибка
MODBUS_ILLEGAL_FUNCTION
01 (0x01)
возникает, если модуль не поддерживает
функцию Modbus, указанную в запросе
Недопустимый адрес регистра - ошибка
MODBUS_ILLEGAL_DATA_
02 (0x02)
возникает, если в запросе указаны адреса
ADDRESS
регистров, отсутствующие в модуле
32
6 Устройство и принцип работы
Продолжение таблицы 6.7
Название ошибки
Возвращаемый код
Описание ошибки
Недопустимое значение данных - ошибка
MODBUS_ILLEGAL_DATA_
03 (0x03)
возникает, если запрос содержит
VALUE
недопустимое значение для записи в регистр
MODBUS_SLAVE_DEVICE_
Ошибка возникает, если запрошенное
04 (0x04)
FAILURE
действие не может быть завершено
Во время обмена по протоколу Modbus модуль проверяет соответствие запросов спецификации
Modbus. Не прошедшие проверку запросы игнорируются модулем. Запросы, в которых указан адрес, не
соответствующий адресу модуля, также игнорируются.
Далее проверяется код функции. Если в модуль приходит запрос с кодом функции, не указанной в
таблице 6.8, возникает ошибка MODBUS_ILLEGAL_FUNCTION.
Таблица 6.8 - Список поддерживаемых функций
Название функции
Код функции
Описание функции
MODBUS_READ_HOLDING_
Чтение значений из одного или нескольких
3
(0x03)
REGISTERS
регистров хранения
MODBUS_READ_INPUT_
Чтение значений из одного или нескольких
4
(0x04)
REGISTERS
регистров ввода
MODBUS_WRITE_SINGLE_
6
(0x06)
Запись значения в один регистр
REGISTER
MODBUS_WRITE_MULTIPLE_
16
(0x10)
Запись значений в несколько регистров
REGISTERS
MODBUS_READ_FILE_RECORD
20
(0x14)
Чтение архива из файла
MODBUS_WRITE_FILE_
21
(0x15)
Запись архива в файл
RECORD
Ситуации, приводящие к возникновению ошибок во время работы с регистрами, описаны в таблице 6.9.
Таблица 6.9 - Ошибки во время работы с регистрами
Возможные ситуации, приводящие
Используемая функция
Наименование ошибки
к ошибке
• количество запрашиваемых регистров
MODBUS_READ_
MODBUS_ILLEGAL_DATA_
больше максимального возможного
HOLDING_REGISTERS
ADDRESS
числа (125);
• запрос несуществующего параметра
• количество запрашиваемых регистров
MODBUS_READ_INPUT_
MODBUS_ILLEGAL_DATA_
больше максимального возможного
REGISTERS
ADDRESS
числа (125);
• запрос несуществующего параметра
• попытка записи параметра, размер
которого превышает 2 байта;
• попытка записи параметра, доступ на
запись к которому запрещен;
• попытка записи параметра такого типа,
запись в который не может быть
MODBUS_ILLEGAL_DATA_
осуществлена данной функцией.
ADDRESS
Поддерживаемые типы:
MODBUS_WRITE_SINGLE_
• знаковые и беззнаковые целые
REGISTER
(размер не более 2 байт);
• перечисляемые;
• float16 (на данный момент в модуле
такой тип не используется).
• запрос несуществующего параметра
• выход за пределы максимального или
MODBUS_ILLEGAL_DATA_
минимального ограничений для
VALUE
параметра
33
6 Устройство и принцип работы
Продолжение таблицы 6.9
Возможные ситуации, приводящие
Используемая функция
Наименование ошибки
к ошибке
• запись несуществующего параметра;
• попытка записи параметра, доступ на
MODBUS_ILLEGAL_DATA_
запись к которому запрещен;
ADDRESS
• количество записываемых регистров
больше максимального возможного
числа (123)
MODBUS_WRITE_
• не найден терминирующий символ (\0)
MULTIPLE_REGISTERS
в строковом параметре;
• размер запрашиваемых данных
MODBUS_ILLEGAL_DATA_
меньше размера первого или
VALUE
последнего в запросе параметра;
• выход за пределы максимального или
минимального ограничений для
параметра
Ситуации, приводящие к возникновению ошибок во время работы с архивом, описаны в таблице 6.10.
Таблица 6.10 - Ошибки во время работы с архивом
Возможные ситуации, приводящие
Используемая функция
Наименование ошибки
к ошибке
MODBUS_ILLEGAL_
• ошибочный размер данных (0x07 <=
FUNCTION
data length <= 0xF5)
• reference type не соответствует
MODBUS_ILLEGAL_DATA_
спецификации;
ADDRESS
• не удалось открыть файл для чтения
(возможно, он отсутствует)
MODBUS_ILLEGAL_DATA_
• не удалось переместиться к нужному
MODBUS_READ_FILE_
VALUE
смещению в файле
RECORD
• ошибка удаления файла при запросе
на удаление;
• запрос слишком большого количества
MODBUS_SLAVE_DEVICE_
данных (больше 250 байт);
FAILURE
• недопустимый record number (больше
0x270F);
• недопустимый record length (больше
0x7A)
MODBUS_ILLEGAL_
• ошибочный размер данных (0x09 <=
FUNCTION
data length <= 0xFB)
• reference type не соответствует
MODBUS_ILLEGAL_DATA_
спецификации;
ADDRESS
MODBUS_WRITE_FILE_
• не удалось открыть файл для записи
RECORD
• запрашиваемый файл отсутствует;
• запрашиваемый файл доступен
MODBUS_SLAVE_DEVICE_
только для чтения;
FAILURE
• не удалось записать необходимое
количество байт
6.6 Работа с измерительными входами
6.6.1 Действующее напряжение
Входной сигнал, поступающий на клеммы прибора,
преобразуется делителем напряжения,
реализованным на прецизионных резисторах, и поступает на фильтр нижних частот со срезом на
частоте
70
кГц и подавлением
20
дБ/дек. Последующая обработка сигнала выполняется
специализированным ΣΔ-АЦП и микроконтроллером, где рассчитывается действующее значение
напряжения Vrms по следующей формуле:
34
6 Устройство и принцип работы
(6.1)
где V - значение фазного напряжения;
Т - период;
KV - коэффициент трансформации по напряжению.
6.6.2 Действующий ток
Входной сигнал, поступающий на клеммы прибора, проходит через токовый шунт и поступает на
фильтр нижних частот со срезом на частоте 70 кГц и подавлением 20 дБ/дек. Последующая обработка
сигнала выполняется специализированным ΣΔ-АЦП и микроконтроллером, где действующий ток Irms
рассчитывается по следующей формуле:
(6.2)
где I - значение фазного тока;
KI - коэффициент трансформации по току.
6.6.3 Полная, активная и реактивная мощности
Значения полной, активной и реактивной мощности получают вычислением по формулам,
приведенным ниже:
• полная мощность —
(6.3)
• активная мощность —
(6.4)
где φ - угол смещения между V и I.
• реактивная мощность —
(6.5)

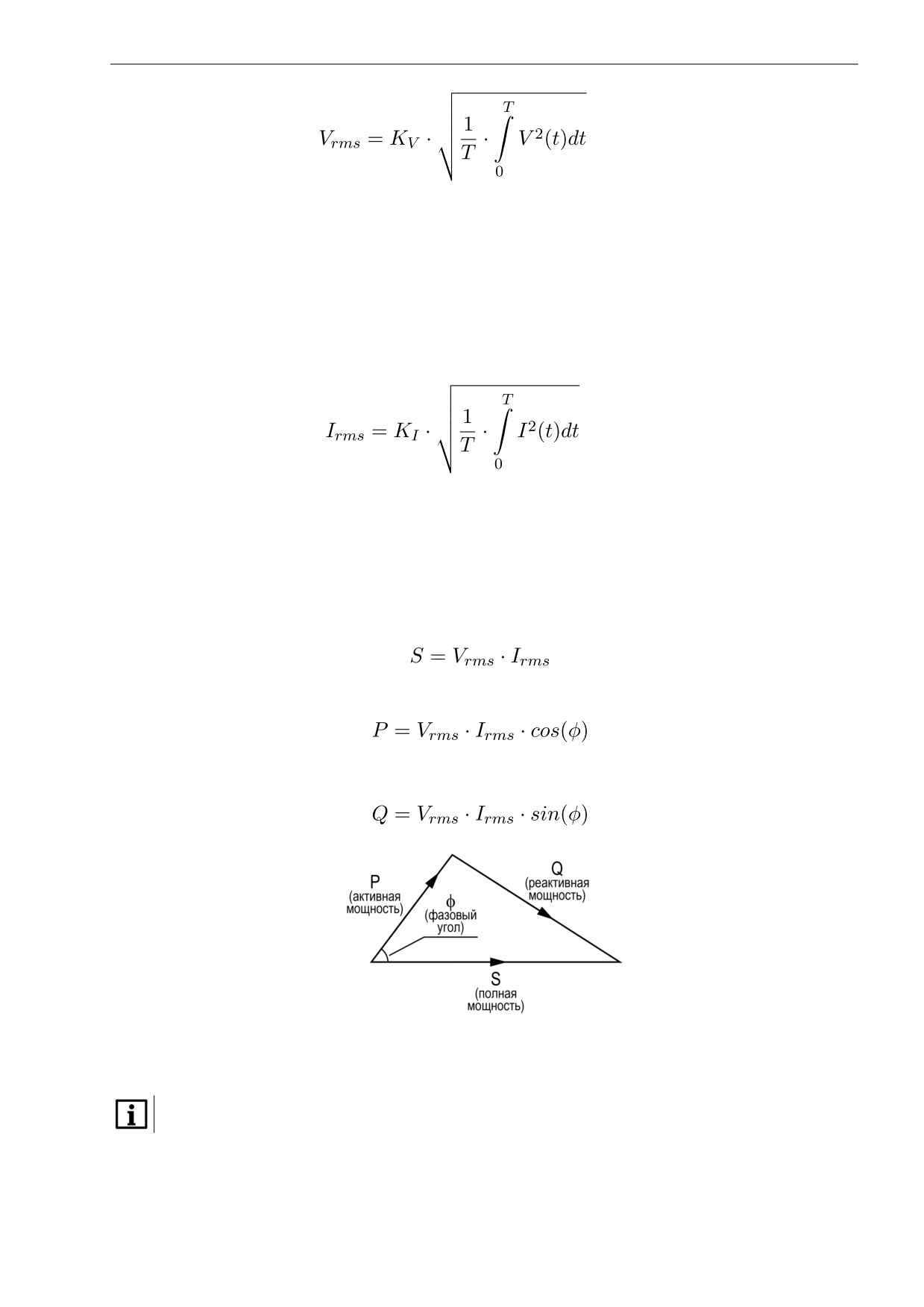

Рисунок 6.2 - Диаграмма соотношения мощностей
6.6.4 Частота первой гармоники
ПРИМЕЧАНИЕ
Частота сети измеряется только по фазе А.
Для измерения частоты первой гармоники используется функция специализированного АЦП
«пересечение сигналом нулевого уровня». В первом канале напряжения АЦП формирует сигналы для
микроконтроллера, разница между которыми по времени пересчитывается в частоту. Значение частоты
должно попадать в диапазон от 45 до 65 Гц.
35
6 Устройство и принцип работы
6.6.5 Коэффициент мощности
Значения коэффициента мощности cos φ прибор подсчитывает по следующей формуле:
(6.6)
Коэффициент мощности прибор вычисляет в номинальном диапазоне измерения. Для измерений за
пределами номинального диапазона следует применять измерительный трансформатор.
6.6.6 Коэффициент трансформации
Внешние трансформаторы используют, если измеряемые величины выходят из рабочего диапазона
прибора.
Коэффициент трансформации задается при помощи ПО «OWEN Configurator».

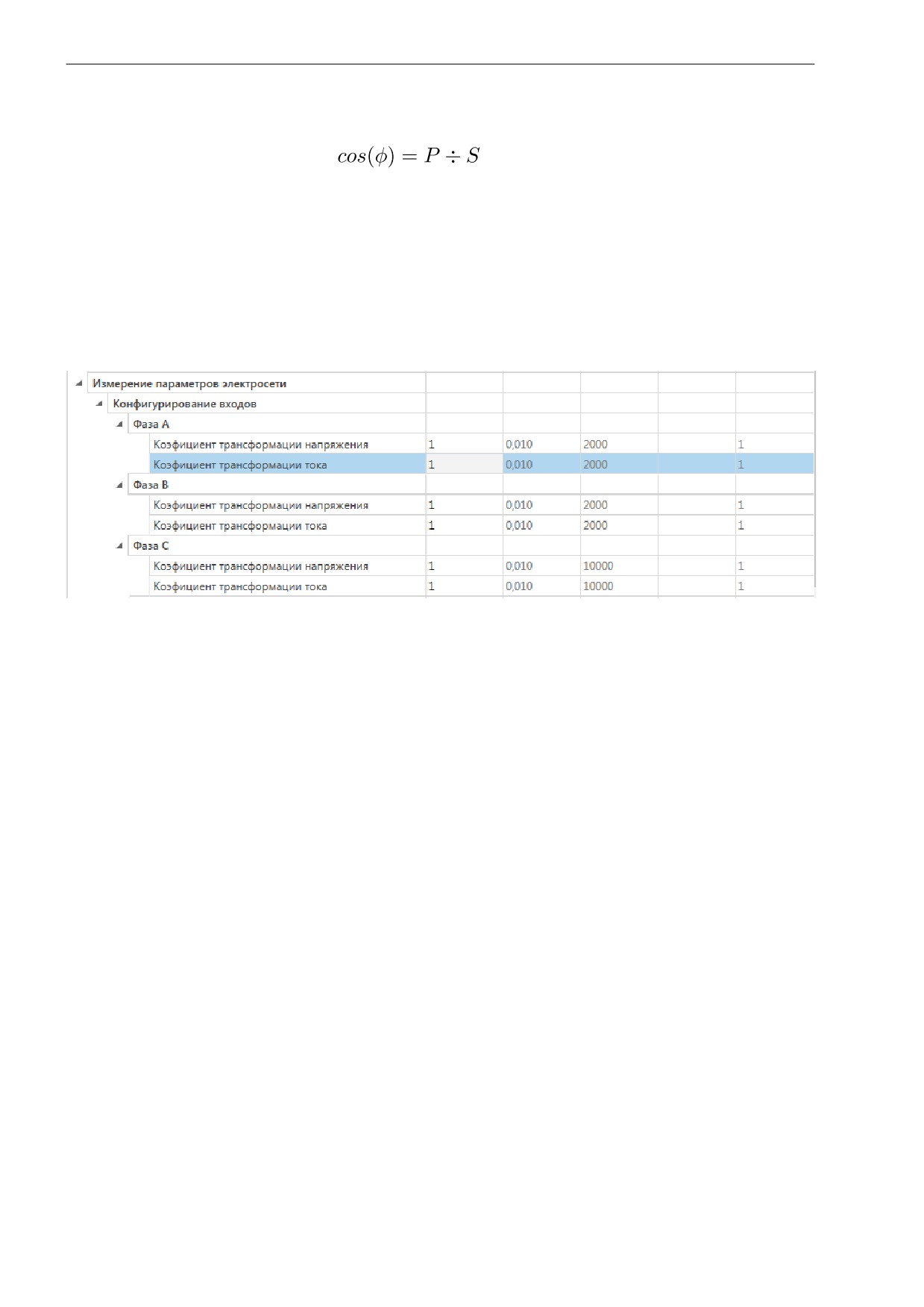

Рисунок 6.3 - Настройка коэффициентов трансформации
Коэффициенты можно задавать независимо для каждой фазы.
6.6.7 Режим встроенной фильтрации
При включении режима фильтрации прибор производит фильтрацию полученных данных с
усреднением по времени равным 1 с, частота сэмплирования 8 кГц.
6.6.8 Режим измерения угла
В приборе есть настраиваемая возможность измерения следующих типов углов:
• межфазные по напряжениям;
• межфазные по токам.
Единовременно может измеряться только один тип угла.
36
6 Устройство и принцип работы
6.6.9 Профиль мощности

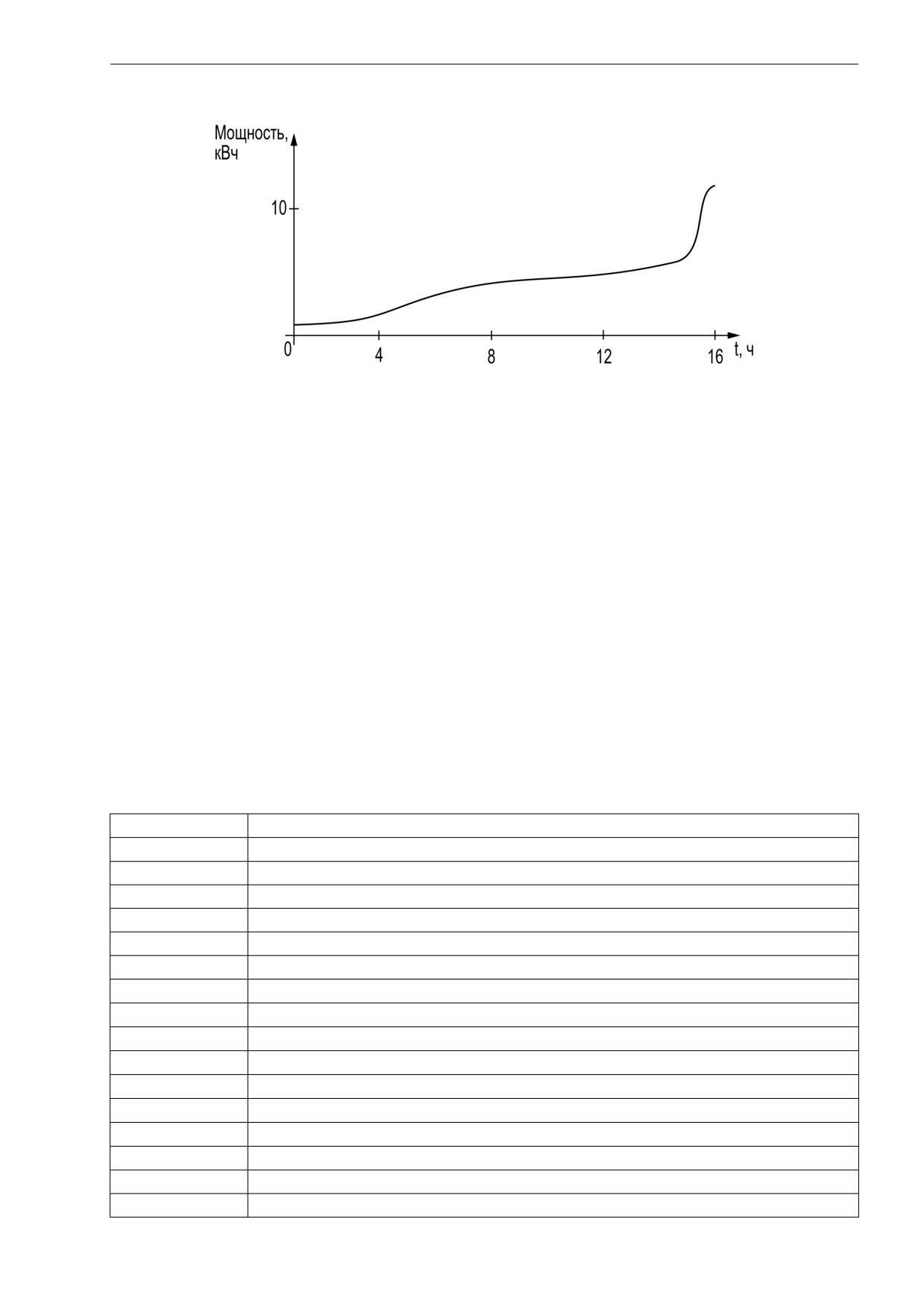

Рисунок 6.4 - Пример суточного графика профиля мощности
Для записи значения профиля мощности потребления и мощности отдачи предусмотрены отдельные
регистры Modbus.
Показания мощности накапливаются в АЦП путем суммирования значений с частотой опроса 8 кГц (по
факту это интеграл по времени).
Чтение профиля мощности с АЦП производится с частотой 1 Гц. Обновление данных в регистрах
происходит с периодичностью, указанной пользователем при конфигурировании. Для корректного
учета профиля мощности ее значение пишется в архив. Частота архивации настраивается
пользователем.
6.6.10 Диагностика работы измерительных входов
В модуле реализована диагностика следующих неисправностей:
• превышение значения токов или напряжений;
• обрыв фаз;
• сбой чередования фаз;
• отсутствие связи с АЦП.
Статусные биты неисправностей собираются в битовую маску для передачи Мастеру. Значение битов
представлены в таблице ниже.
Таблица 6.11 - Биты слова статуса
Номер бита
Значение
0
Ошибка связи с модулем
1
Нет напряжения на фазе А
2
Нет напряжения на фазе В
3
Нет напряжения на фазе С
4
Нет нагрузки на фазе А
5
Нет нагрузки на фазе В
6
Нет нагрузки на фазе С
7
Перенапряжение на фазе А (напряжение более 410 В)
8
Перенапряжение на фазе В (напряжение более 410 В)
9
Перенапряжение на фазе С (напряжение более 410 В)
10
Перегрузка на фазе А (ток более 5,01 А)
11
Перегрузка на фазе В (ток более 5,01 А)
12
Перегрузка на фазе С (ток более 5,01 А)
13
Ошибка калибровки
14
Не используется
15
Не используется
37
6 Устройство и принцип работы
6.7 Режимы работы входов типа «сухой контакт»
Группа входов DI1-DI8 модуля выполняет определение логического уровня.
Для каждого входа задействован счетчик импульсов, поступающих на вход.
Таблица 6.12 - Параметры счетчика импульсов
Параметр
Значение
Разрядность
32 бит
Максимальная частота входного сигнала
400 Гц
Подавление дребезга
Вкл. / Выкл. Настраивается в ПО «OWEN
Configurator» и по Modbus
Время подавления дребезга
50 мс (не настраивается)
ВНИМАНИЕ
Для работы с сигналами частотой более 40 Гц при скважности 0,5 и менее не следует включать
подавление дребезга контактов, так как полезный сигнал будет принят за дребезг и пропущен.
Если счетчик переполнился, то соответствующий регистр обнуляется автоматически.
Последовательность действий для принудительного обнуления приведена, см. раздел 7.11
Значения состояния дискретных входов хранятся в виде битовой маски и считываются из
соответствующего регистра.
6.8 Режимы работы дискретных выходов
Каждый дискретный выход может работать в одном из следующих режимов:
• переключение логического сигнала;
• генерация ШИМ сигнала.
Для выбора режима и изменения параметров выхода следует записать значения в соответствующие
Modbus-регистры (см. раздел 6.5.1).
6.9 Безопасное состояние выходных элементов
Каждый выход прибора можно перевести в безопасное состояние.
Модуль переводит выход в безопасное состояние, если прибор не получает команд от Мастера сети
после того, как истекает время, заданное в регистре «Таймаут». На выходе модуля устанавливается
значение параметра «Безопасное состояние» в процентах (от 0 до 100 %). Это значение определяет
коэффициент заполнения ШИМ.
Тайм-аут задается пользователем. Если значение регистра
«Таймаут» равно
0, то безопасное
состояние не используется. Выходы будут работать в режиме, который был установлен при
предыдущем использовании модуля, до получения новой команды от Мастера сети или от облачного
сервиса.
6.10 Принудительное обнуление счетчика
Если счетчик состояний входа переполнился, то соответствующий регистр обнуляется автоматически.
Для принудительного обнуления счетчика следует записать значение 0 в регистр сброса значения
счетчика.
38
7 Настройка
7 Настройка
7.1 Подключение к ПО «OWEN Configurator»
Прибор настраивается в ПО «OWEN Configurator».
Прибор можно подключить к ПК с помощью следующих интерфейсов:
• USB (разъем micro-USB);
• Ethernet;
• RS-485.
Для выбора интерфейса следует:
1. Подключить прибор к ПК с помощью кабеля USB или по интерфейсу Ethernet.
ПРЕДУПРЕЖДЕНИЕ
В случае подключения прибора к порту USB подача основного питания прибора не
требуется.
Питание прибора осуществляется от порта USB, выходы модуля при этом не
функционируют.
В случае подключения по интерфейсу Ethernet следует подать основное питание на
прибор.
2. Открыть ПО «OWEN Configurator».
3. Выбрать «Добавить устройства».
4. В выпадающем меню «Интерфейс» во вкладке «Сетевые настройки» выбрать:
• Ethernet (или другую сетевую карту, к которой подключен прибор) — для подключения
по Ethernet.
• STMicroelectronics Virtual COM Port — для подключения по USB.

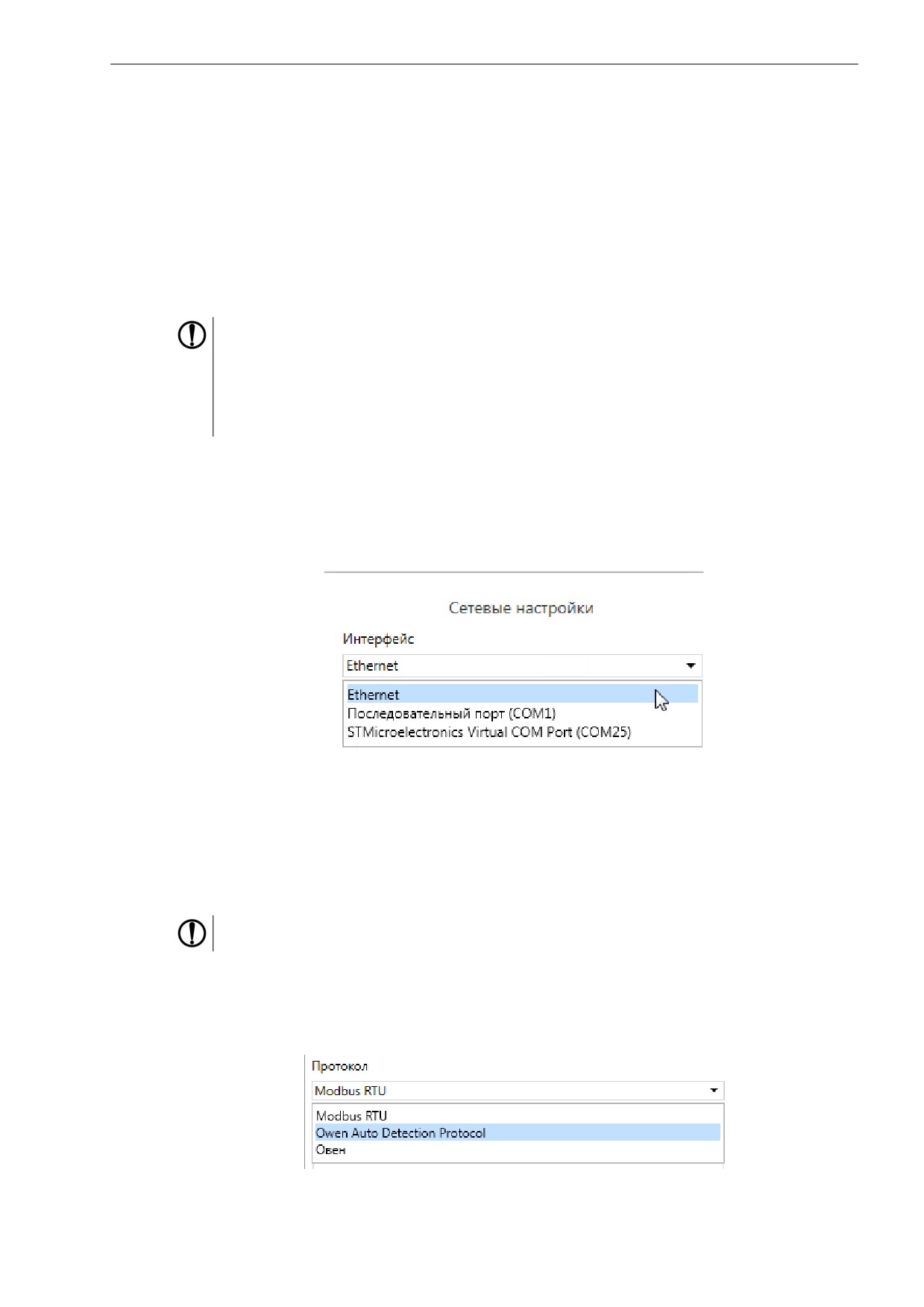

Рисунок 7.1 - Меню выбора интерфейса
Дальнейшие шаги для поиска устройства зависят от выбора интерфейса.
Чтобы найти и добавить в проект прибор, подключенный по интерфейсу Ethernet, следует:
1. Выбрать «Найти одно устройство».
2. Ввести IP-адрес подключенного устройства.
3. Нажать вкладку «Найти». В окне отобразится прибор с указанным IP-адресом.
ПРЕДУПРЕЖДЕНИЕ
Значение IP-адреса по умолчанию (заводская настройка) — 192.168.1.99.
4. Выбрать устройство (отметить галочкой) и нажать ОК. Если устройство защищено паролем, то
следует ввести корректный пароль. Устройство будет добавлено в проект.
Чтобы найти и добавить в проект прибор, подключенный по интерфейсу USB и RS-485, следует:
1. В выпадающем меню «Протокол» выбрать протокол Owen Auto Detection Protocol.
Рисунок 7.2 - Выбор протокола
39
7 Настройка
2. Выбрать «Найти одно устройство».
3. Ввести адрес подключенного устройства (по умолчанию — 1).
4. Нажать вкладку «Найти». В окне отобразится прибор с указанным адресом.
5. Выбрать устройство (отметить галочкой) и нажать ОК. Если устройство защищено паролем, то
следует ввести корректный пароль. Устройство будет добавлено в проект.
Более подробная информация о подключении и работе с прибором приведена в Справке ПО «OWEN
Configurator». Для вызова справки в программе следует нажать клавишу F1.
7.2 Подключение к облачному сервису «OwenCloud»
Для подключения модуля к облачному сервису следует:
1. Зайти на сайт облачного сервиса https://web.owencloud.ru.
2. Зарегистрироваться.
3. Перейти в раздел «Администрирование» и добавить модуль.
4. В качестве идентификатора указать заводской номер.
5. В качестве токена ввести пароль.
ПРИМЕЧАНИЕ
Если пароль для модуля не задан, подключение к облачному сервису недоступно.
7.3 Ограничение обмена данными при работе с облачным сервисом
«OwenCloud»
Облачный сервис «OwenCloud» является надежным хранилищем данных, обмен информации с
которым зашифрован модулем. Если на производстве имеются ограничения на передачу данных, то
обмен данными с облачным сервисом «OwenCloud» можно отключить. По умолчанию подключение
модуля к облачному сервису запрещено. Ограничение доступа и обмена данными с модулем следует
настраивать в ПО «OWEN Configurator».
Для разрешения подключения в ПО «OWEN Configurator» следует:
1. Установить пароль для доступа к модулю (см. раздел 7.5).
2. Задать значение Вкл. в параметре «Подключение к OwenCloud» (рисунок 7.3).
ПРИМЕЧАНИЕ
Если для модуля не задан пароль, то автоматическое подключение к облачному сервису
происходить не будет.

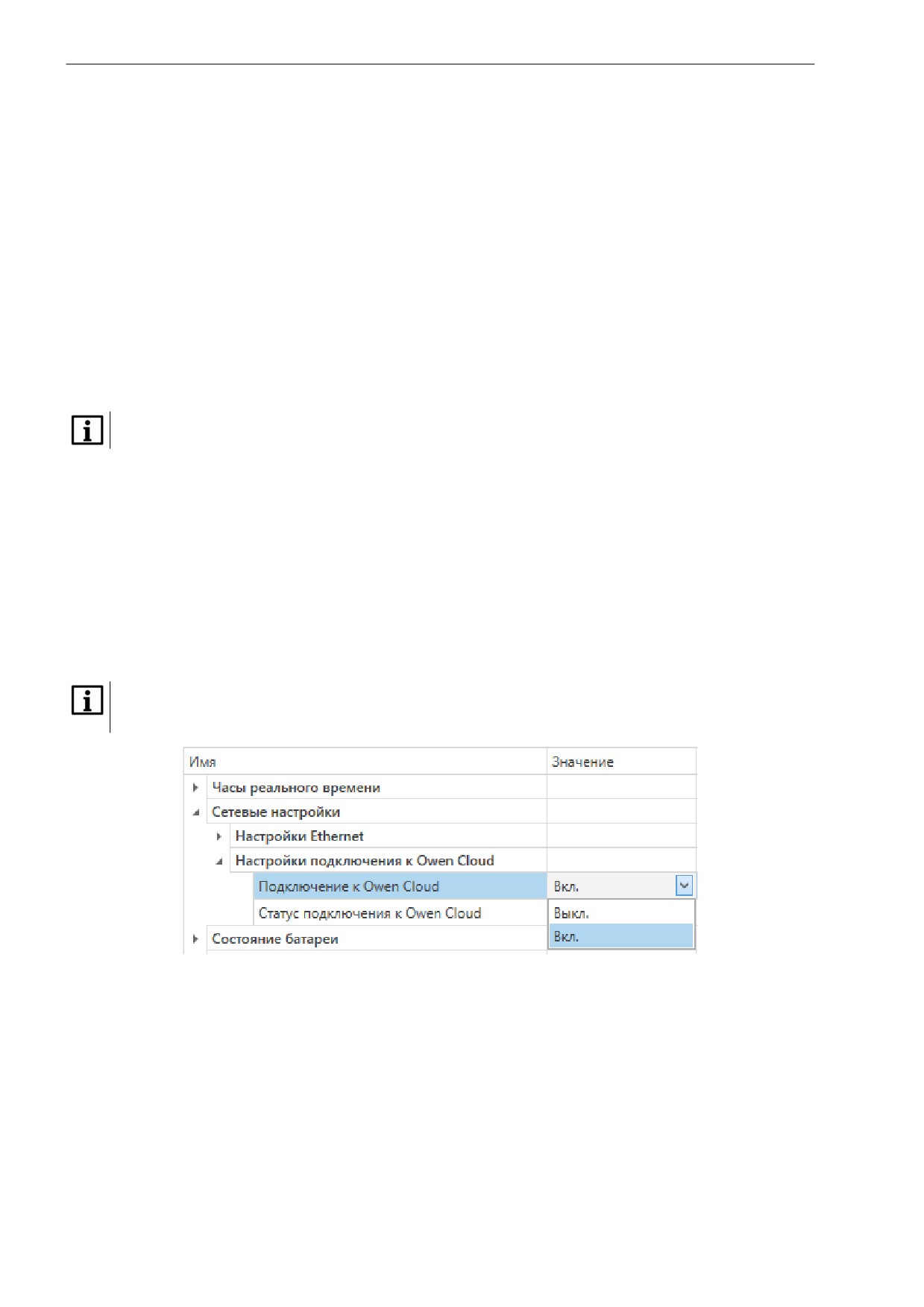

Рисунок 7.3 - Настройка автоматического подключения к облачному сервису
Если доступ к модулю через облачный сервис «OwenCloud» разрешен, то можно настроить следующие
ограничения доступа (рисунок 7.4):
• Разрешение конфигурирования — доступ к конфигурационным параметрам модуля;
• Управление и запись значений — чтение и запись значений выходов модуля;
• Доступ к регистрам Modbus — чтение и/или запись значений регистров.
40
7 Настройка

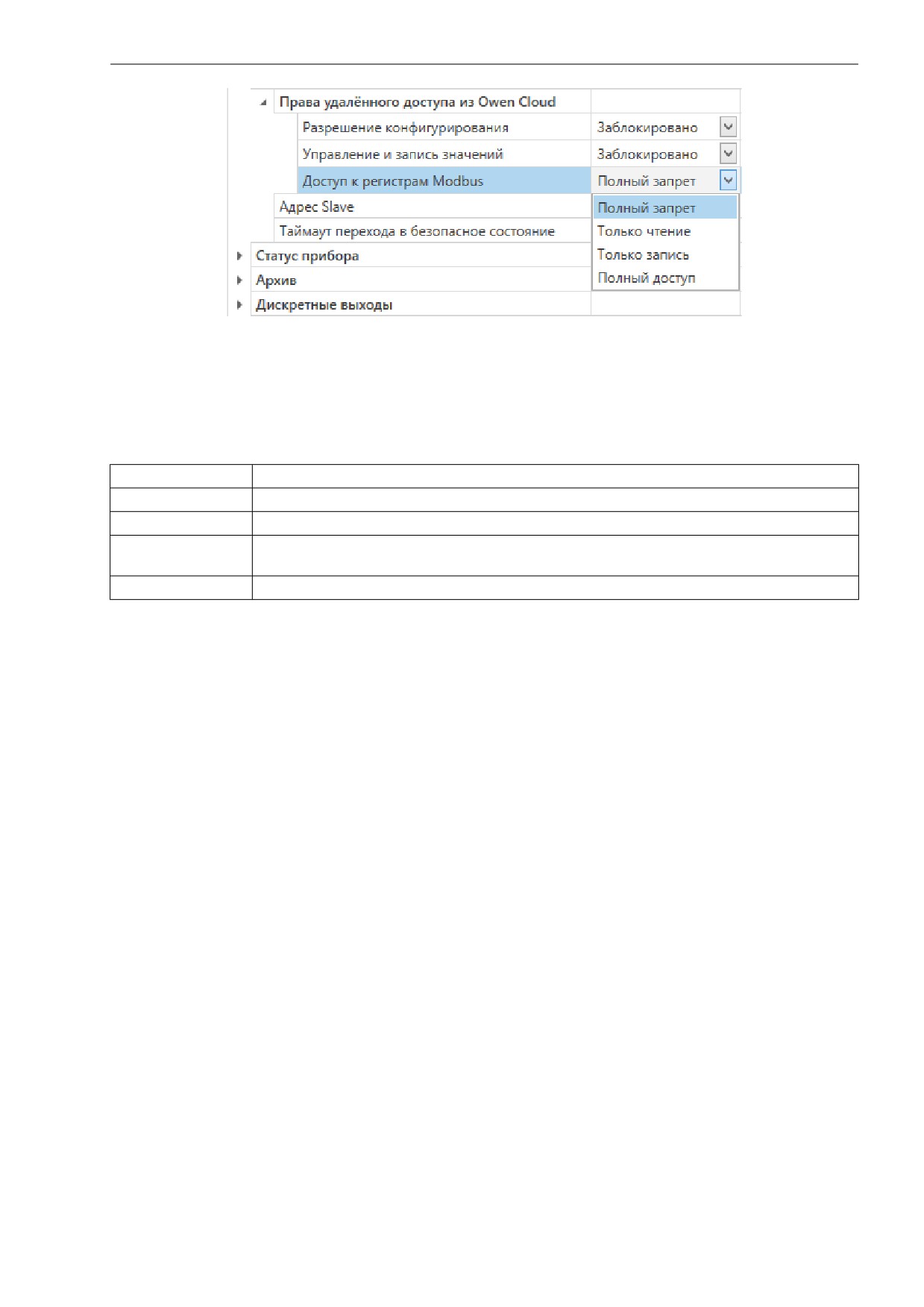

Рисунок 7.4 - Настройка удаленного доступа к модулю
7.4 Настройка сетевых параметров
Для обмена данных модуля в сети Ethernet должны быть заданы параметры, приведенные
в таблице 7.1:
Таблица 7.1 - Сетевые параметры модуля
Параметр
Примечание
MAC-адрес
Устанавливается на заводе-изготовителе и является неизменным
IP-адрес
Может быть статическим или динамическим. Заводская настройка - 192.168.1.99
Маска IP-адреса
Задает видимую модулем подсеть IP-адресов других устройств. Заводская
настройка - 255.255.255.0
IP-адрес шлюза
Задает адрес шлюза для выхода в Интернет. Заводская настройка - 192.168.1.1
IP-адрес может быть:
• статический;
• динамический.
Статический IP-адрес устанавливается с помощью ПО «OWEN Configurator» или сервисной кнопки.
Для установки статического IP-адреса с помощью ПО «OWEN Configurator» следует:
1. Зайти во вкладку «Сетевые настройки».
2. Задать значение в поле «Установить IP адрес».
3. Задать значение в поле «Установить маску подсети».
4. Задать значение в поле «Установить IP адрес шлюза».
Режим DHCP должен быть настроен как «Выкл».
Для установки статического IP-адреса c помощью сервисной кнопки следует:
1. Подключить модуль или группу модулей к сети Ethernet.
2. Запустить ПО «OWEN Configurator» на ПК, подключенному к той же сети Ethernet.
3. Выбрать вкладку «Назначение IP-адресов».
4. Задать начальный IP-адрес для первого модуля из группы модулей.
5. Последовательно нажимать на модулях сервисные кнопки, контролируя результат в окне
программы. В окне ПО «OWEN Configurator» будет отображаться информация о модуле, на
котором была нажата кнопка, этому модулю будет присваиваться заданный статический IP-
адрес и другие параметры сети. После присвоения адрес автоматически увеличивается на 1.
Для назначения статического IP-адреса с помощью кнопки режим DHCP должен быть настроен как
«Разовая установка кнопкой».
41
7 Настройка

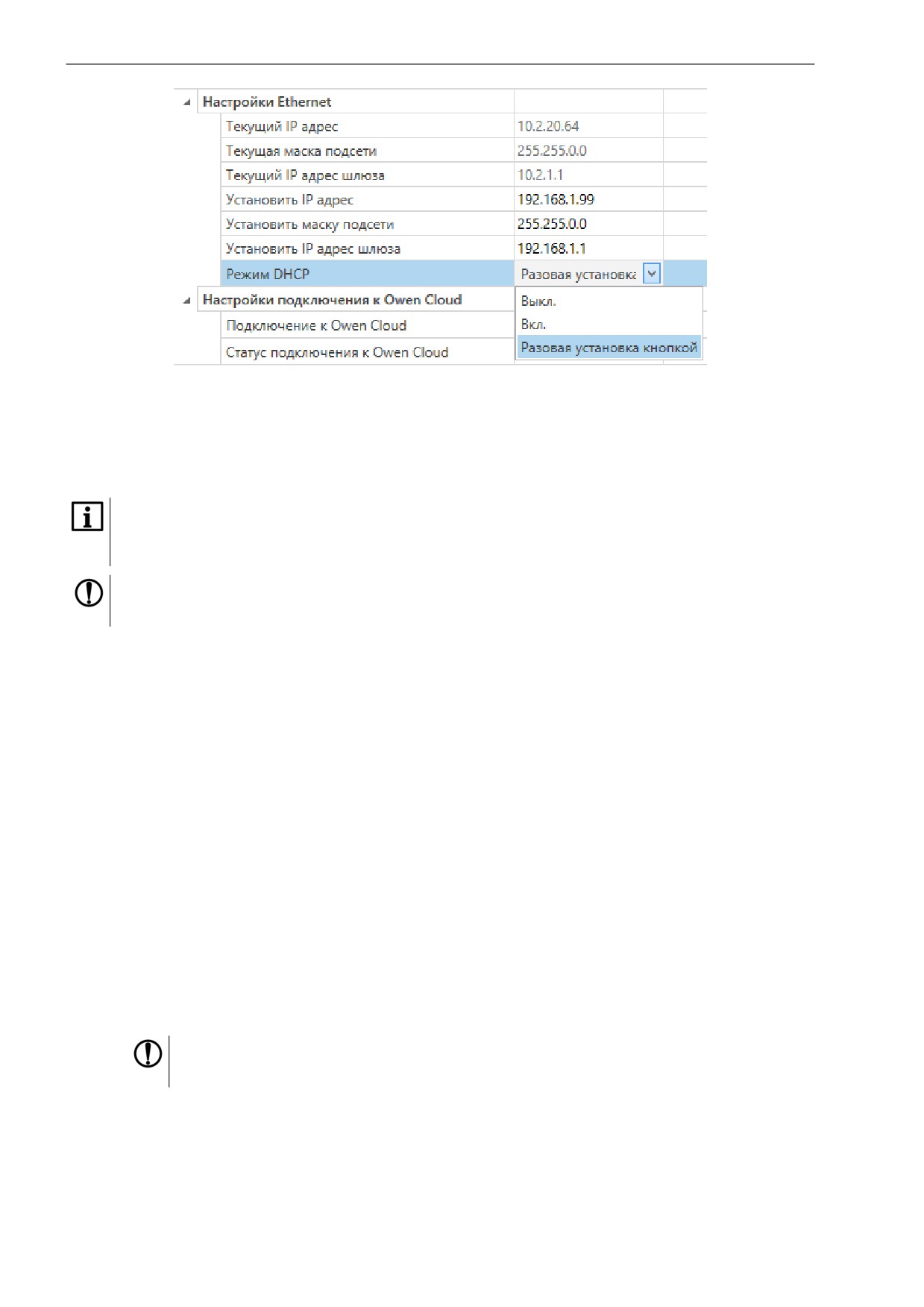

Рисунок 7.5 - Настройка параметра «Режим DHCP»
С помощью сервисной кнопки можно установить IP-адреса сразу для группы модулей (см. справку к ПО
«OWEN Configurator», раздел «Назначение IP-адреса устройству»).
Динамический IP-адрес используется для работы с облачным сервисом и не подразумевает работу
с Мастером сети Modbus TCP. IP-адрес модуля устанавливается DHCP-сервером сети Ethernet.
ПРИМЕЧАНИЕ
Следует уточнить у служб системного администрирования о наличии DHCP-сервера в участке
сети, к которому подключен модуль. Для использования динамического IP-адреса при настройке
модуля следует выключить конфигурационный параметр DHCP «Вкл».
ПРЕДУПРЕЖДЕНИЕ
Для применения новых сетевых настроек следует перезагрузить модуль. Если модуль
подключен по USB, его также следует отключить от порта.
7.5 Пароль доступа к модулю
Для ограничения доступа к чтению и записи параметров конфигурации и для доступа в облачный
сервис «OwenCloud» используется пароль.
Установить или изменить пароль можно с помощью ПО «OWEN Configurator».
В случае утери пароля следует восстановить заводские настройки.
По умолчанию пароль не задан.
7.6 Обновление встроенного ПО
Встроенное ПО модуля обновляется с помощью интерфейсов:
• USB;
• Ethernet (рекомендуется).
Для обновления встроенного по интерфейсу USB следует:
1. В момент включения питания модуля нажать и удерживать сервисную кнопку. Модуль перейдет
в режим загрузчика.
Для обновления встроенного ПО по интерфейсу Ethernet следует:
1. В ПО «OWEN Configurator» выбрать вкладку «Прошить устройство».
ПРЕДУПРЕЖДЕНИЕ
Для обновления встроенного программного обеспечения через ПО «OWEN Configurator»
следует отключить прибор от удаленного облачного сервиса «OwenCloud».
3. Перезагрузить модуль.
42
7 Настройка
Во время обновления по интерфейсу Ethernet проверяется целостность файла встроенного ПО и
контрольной суммы.
ПРЕДУПРЕЖДЕНИЕ
Для завершения обновления встроенного ПО следует перезагрузить модуль. Если модуль
подключен по USB, его также следует отключить.
7.7 Настройка часов реального времени
Значение часов реального времени (RTC) можно установить или считать с прибора через регистры
Modbus, а также с помощью ПО «OWEN Configurator» (см. справку к ПО «OWEN Configurator», раздел
«Настройка часов»).
Для установки нового времени через регистры Modbus следует:
1. Записать значение времени в соответствующие регистры.
2. Установить на время не менее 1 секунды значение 1 в регистре обновления текущего времени.
3. Записать в регистр обновления текущего времени значение 0.
Следующая запись текущего времени может быть произведена через 1 секунду.
В случае необходимости можно синхронизировать часы модуля с удалённым NTP сервером.
7.8 Профилирование мощности
В приборе реализована функция профилирования мощности.
Профилируются активная, реактивная и полная мощности. Период профилирования мощности можно
задать параметром «Период интегрирования мощностей» (см. скриншот ниже).

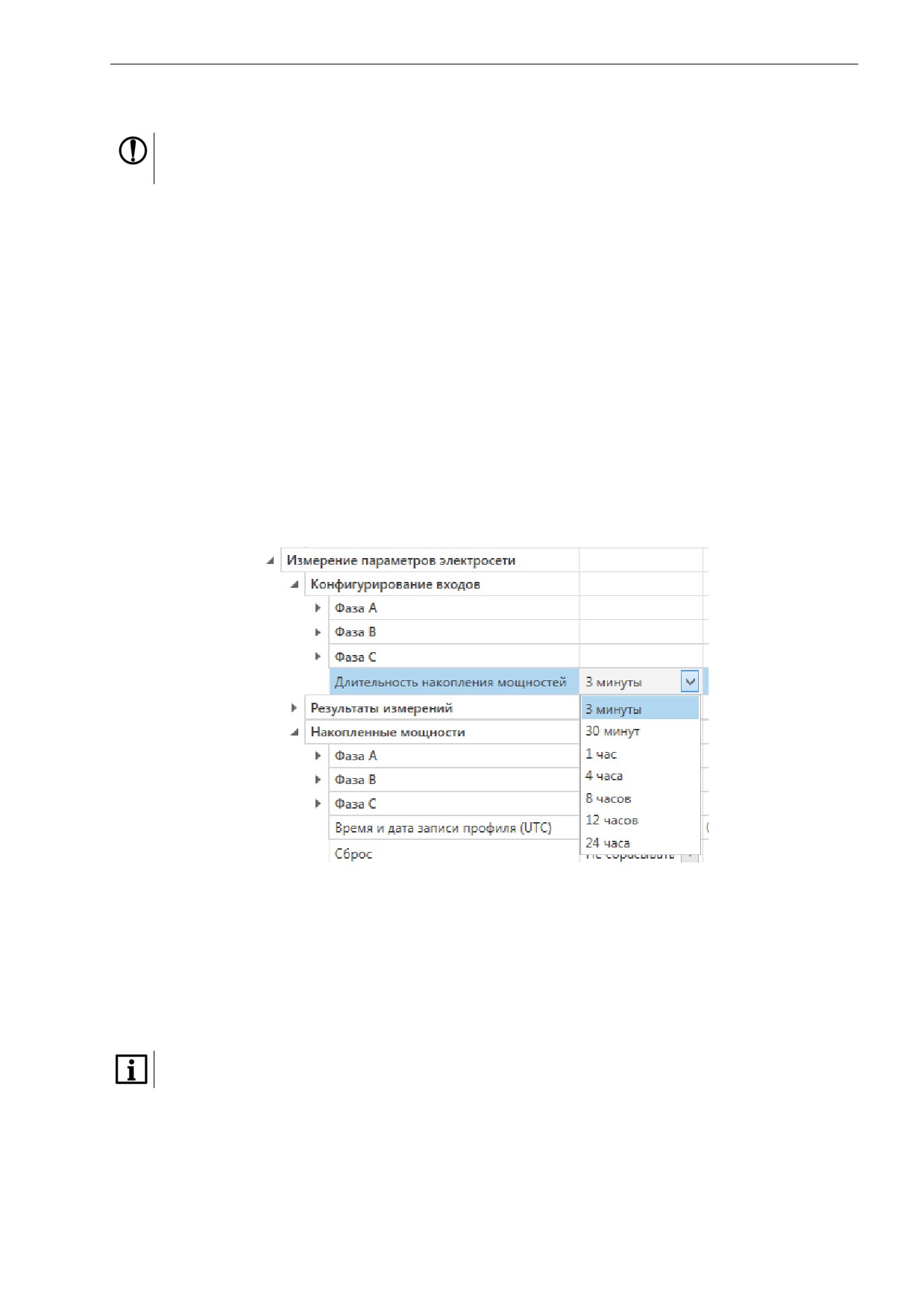

Рисунок 7.6 - Задание периода интегрирования мощностей
В регистре профиля соответствующей мощности хранится предыдущее накопленное значение, по
истечению периода профилирования значение обновляется.
Для настройки профилирования мощности необходимо выбрать период профилирования, подсчет
начнется автоматически. Значение профилей мощности сохраняется в архив с меткой времени (см.
раздел 6.4).
7.9 Настройка интерфейса RS-485
ПРИМЕЧАНИЕ
Для применения настроек требуется перезагрузка прибора.
Для настройки доступны параметры:
• скорость обмена;
• количество стоп-бит;
• контроль четности;
• задержка ответа прибора;
43
7 Настройка
• адрес прибора.

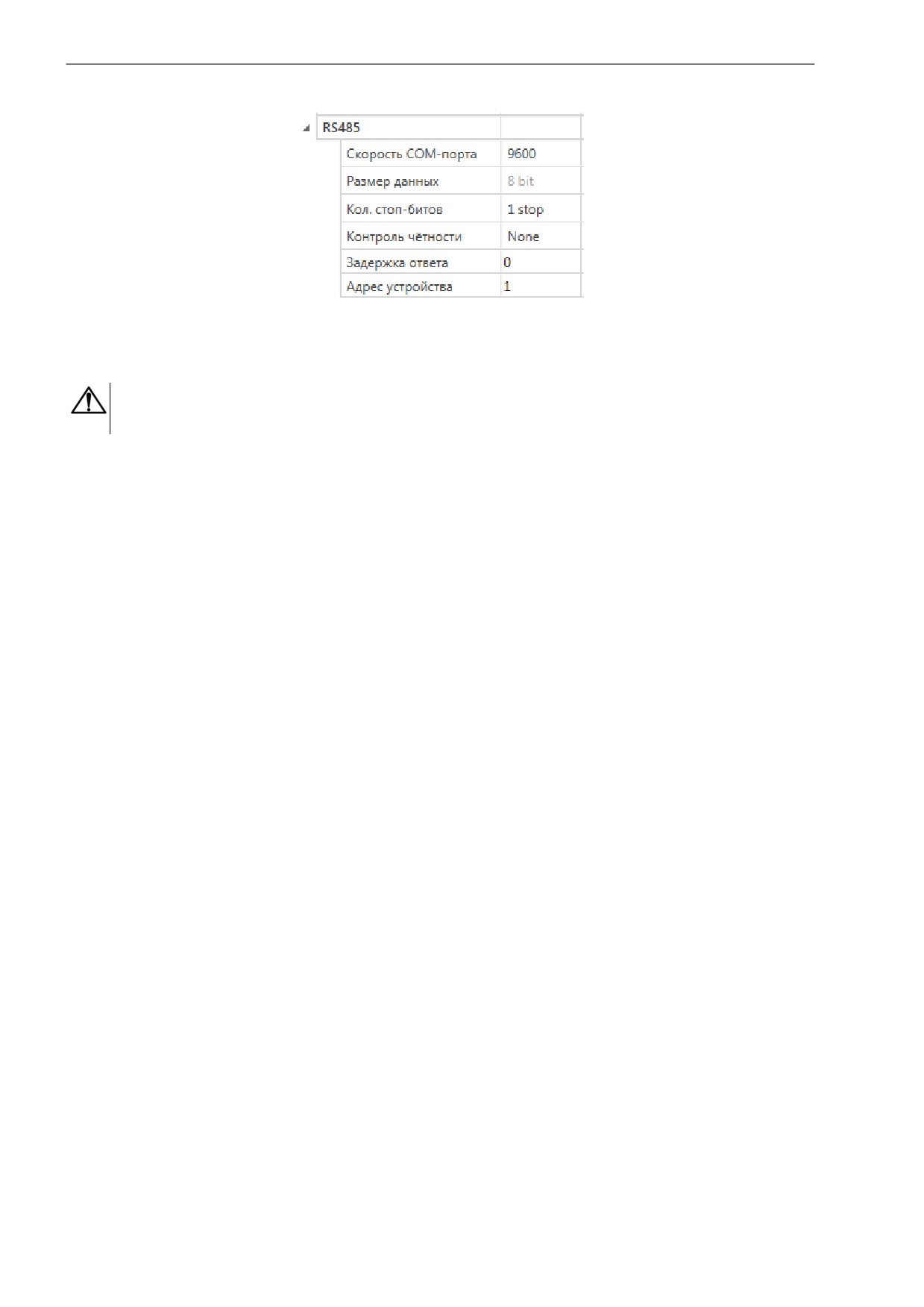

Рисунок 7.7 - Настройки интерфейса RS-485
7.10 Восстановление заводских настроек
ВНИМАНИЕ
После восстановления заводских настроек все ранее установленные настройки, кроме сетевых
будут удалены.
Для восстановления заводских настроек и сброса установленного пароля следует:
1. Включить питание прибора.
2. Нажать и удерживать сервисную кнопку более 12 секунд.
3. Выключить и включить прибор.
После включения прибор будет работать с настройками по умолчанию.
7.11 Принудительное обнуление счетчика
Если счетчик состояний входа переполнился, то соответствующий регистр обнуляется автоматически.
Для принудительного обнуления счетчика следует:
1. Записать значение 1 в регистре сброса значения счетчика соответствующего входа.
2. Выдержать паузу не менее 15 мс.
3. Записать значение 0 в регистр сброса значения счетчика.
Счетчик обнулится в течение 15 мс после записи значения «0» в регистр сброса.
44
8 Техническое обслуживание
8 Техническое обслуживание
8.1 Общие указания
Во время выполнения работ по техническому обслуживанию прибора следует соблюдать требования
безопасности из раздела 3.
Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает
следующие процедуры:
• проверка крепления прибора;
• проверка винтовых соединений;
• удаление пыли и грязи с клеммника прибора.
8.2 Замена батареи
В модуле для питания часов реального времени используется сменная батарея типа CR2032.
Следует заменить батарею в случае наступления хотя бы одного из событий:
• мигает светодиод «Авария» (засвечивается на 200 мс с интервалом 3 секунды). После
выключения питания заряда батареи хватит приблизительно на 2 недели работы часов
реального времени;
• прошло 6 лет с момента замены батареи.
Для замены батареи следует:
1. Отключить питание модуля и подключенных устройств.
2. Для отсоединения клеммных колодок следует выполнить действия:
a. Поднять крышку 1.
b. Выкрутить два винта 3.
c. Снять колодку 2, как показано на рисунке.

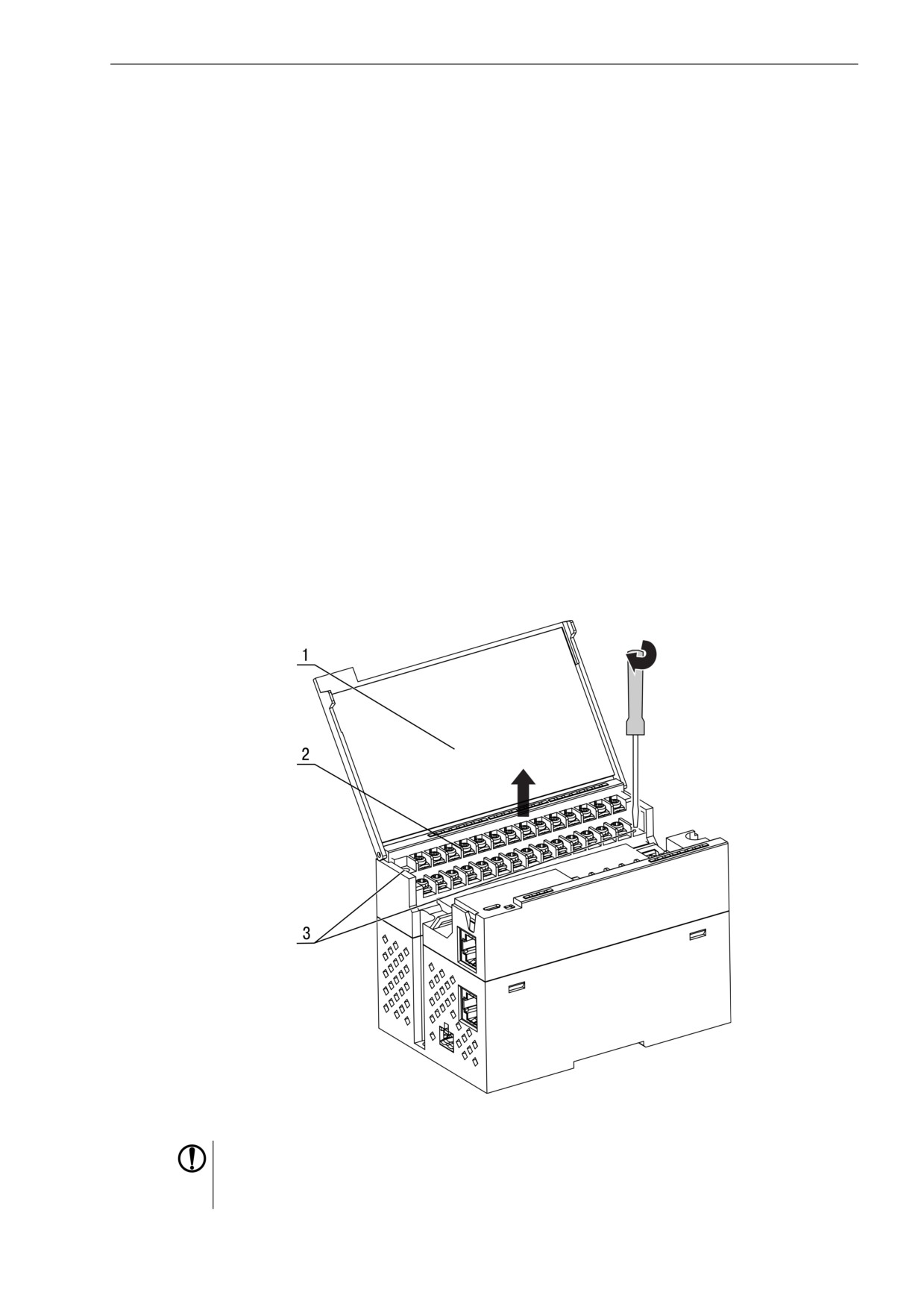

Рисунок 8.1 - Снятие первой клеммной колодки модуля
ПРЕДУПРЕЖДЕНИЕ
При выкручивании винтов крепления клеммная колодка поднимается, поэтому чтобы
избежать перекоса, рекомендуется выкручивать винты поочередно по несколько
оборотов за один раз.
45
8 Техническое обслуживание
3. Для снятия второй колодки проделать действия п 2.
Рисунок 8.2 - Снятие второй клеммной колодки
4. Снять модуль с DIN-рейки.
5. Поочередно вывести зацепы из отверстий с одной и другой стороны корпуса и снять верхнюю
крышку.
Рисунок 8.3 - Замена батареи
46
8 Техническое обслуживание
6. Заменить батарею. Рекомендуемое время замены батареи не более 1 минуты. Если батарея
будет отсутствовать в приборе дольше 1 минуты, следует ввести корректное значение
времени.
7. Собрать прибор в обратном порядке и установить на объекте.
ВНИМАНИЕ
Запрещается использовать батарею другого типа. При установке батареи следует соблюдать
полярность.
После сборки и включения модуля следует убедиться в корректности показаний часов. При
необходимости следует скорректировать показания часов реального времени в ПО
«OWEN
Configurator».
47
9 Комплектность
9 Комплектность
Наименование
Количество
Модуль
1 шт.
Паспорт и Гарантийный талон
1 экз.
Краткое руководство по эксплуатации
1 экз.
Коммутационный кабель UTP 5e 150 мм
1 шт.
Клемма питания 2EGTK-5-02P-14
1 шт.
Заглушка разъема Ethernet
1 шт.
Методика проверки
1 экз.*
ПРИМЕЧАНИЕ
* Поставляется по требованию заказчика
ПРЕДУПРЕЖДЕНИЕ
Изготовитель оставляет за собой право внесения дополнений в комплектность модуля.
48
10 Маркировка
10 Маркировка
На корпус прибора нанесены:
• наименование прибора;
• степень защиты корпуса по ГОСТ IEC 61131-2-2012;
• напряжение питания;
• потребляемая мощность;
• класс защиты от поражения электрическим током по ГОСТ IEC 61131-2-2012;
• знак соответствия требованиям ТР ТС (ЕАС);
• страна-изготовитель;
• заводской номер прибора;
• MAC-адрес.
На потребительскую тару нанесены:
• наименование прибора;
• знак соответствия требованиям ТР ТС (ЕАС);
• страна-изготовитель;
• заводской номер прибора;
• дата изготовления прибора.
49
11 Упаковка
11 Упаковка
Упаковка прибора производится в соответствии с ГОСТ
23088-80
в потребительскую тару,
выполненную из коробочного картона по ГОСТ 7933-89.
Упаковка прибора при пересылке почтой производится по ГОСТ 9181-74.
50
12 Транспортирование и хранение
12 Транспортирование и хранение
Прибор должен транспортироваться в закрытом транспорте любого вида. В транспортных средствах
тара должна крепиться согласно правилам, действующим на соответствующих видах транспорта.
Условия транспортирования должны соответствовать условиям 5 по ГОСТ 15150-69 при температуре
окружающего воздуха от минус 25 до плюс 55 °С с соблюдением мер защиты от ударов и вибраций.
Прибор следует перевозить в транспортной таре поштучно или в контейнерах.
Условия хранения в таре на складе изготовителя и потребителя должны соответствовать условиям 1 по
ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.
Прибор следует хранить на стеллажах.
51
13 Гарантийные обязательства
13 Гарантийные обязательства
Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий
эксплуатации, транспортирования, хранения и монтажа.
Гарантийный срок эксплуатации - 24 месяца со дня продажи.
В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий
эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется
осуществить его бесплатный ремонт или замену.
Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.
52
Расчет вектора инициализации для шифрования файла архива
Приложение А. Расчет вектора инициализации для
шифрования
файла архива
Для расшифровки файла архива в качестве вектора инициализации следует
использовать
хеш-
функцию. Хеш-функция возвращает 8 байт (тип long long).
Пример реализации хеш-функции на языке программирования С:
typedef union {
struct {
unsigned long lo;
unsigned long hi;
};
long long hilo;
}LONG_LONG;
long long Hash8(const char *str) {
// На основе Rot13
LONG_LONG temp;
temp.lo = 0;
temp.hi = 0;
for ( ; *str; )
{
temp.lo += (unsigned char) (*str);
temp.lo -= (temp.lo << 13) | (temp.lo >> 19);
str++;
if (!str) break;
temp.hi += (unsigned char) (*str);
temp.hi -= (temp.hi << 13) | (temp.hi >> 19);
str++;
}
return temp.hilo;
}
53
