Навигационная система Pioneer AVIC-F20BT. Руководство пользователя

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

Отображение значка

Коснитесь [Название текущей

улицы].

соединения Bluetooth

Эта настройка будет меняться при каждом

Используется для выбора того, нужно ли

касании данной клавиши.

отображать значок для текущего состояния

! Вид (по умолчанию):

соединения с телефоном по беспроводной

Название улицы (или название города)

технологии Bluetooth.

отображается на карте.

! Скрыть:

Отобразите экран “Настройки

Название улицы (или название города)

карты”.

не отображается на карте.

= Подробности см. Отображение экрана

“Настройки карты” на стр. 144.

Коснитесь [Информация].

Настройка отображения

Появится экран “Отображаемая инфор-

значка “Избранное”

мация”.

Вы можете выбрать, нужно ли отображать

Коснитесь [Bluetooth подключен].

значок “Избранное” на карте.

Эта настройка будет меняться при каждом

p Значки “Избранное” отображаются,

касании данной клавиши.

если масштаб карты составляет 20 ки-

! Вид (по умолчанию):

лометров (10 миль) или меньше.

Значок соединения Bluetooth отобра-

= Подробности см. Редактирование запи-

жается на карте.

си в списке “Избранное” на стр. 51.

! Скрыть:

Отобразите экран “Настройки

Значок соединения Bluetooth не отобра-

карты”.

жается на карте.

= Подробности см. Отображение экрана

= Для получения подробной информации

“Настройки карты” на стр. 144.

о значке соединения Bluetooth, см. Зна-

чок соединения Bluetooth на стр. 27.

Коснитесь [Информация].

Появится экран “Отображаемая инфор-

мация”.

Настройка отображения

Коснитесь [Пиктограмма].

названия текущей улицы

Эта настройка будет меняться при каждом

Используется для выбора того, нужно ли

касании данной клавиши.

отображать название улицы (или название

! Вкл. (по умолчанию):

города) по которому движется автомобиль.

Значок “Избранное” отображается на

карте.

Отобразите экран “Настройки

! Вык:

карты”.

Значок “Избранное” не отображается на

= Подробности см. Отображение экрана

карте.

“Настройки карты” на стр. 144.

Коснитесь [Информация].

Появится экран “Отображаемая инфор-

Отображение 3D-ориентиров

мация”.

Вы можете выбрать, нужно ли отображать

3D-ориентир на карте.

146

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

p 3D-ориентир появляется только в том

! Вид (по умолчанию):

случае, если используется режим про-

Используется для отображения манев-

смотра “3D вид”, и установлен масштаб

ров на карте.

карты 200 м (0,25 мили) или ниже.

! Скрыть:

Используется для скрытия маневров на

Отобразите экран “Настройки

карте.

карты”.

= Подробности см. Отображение экрана

“Настройки карты” на стр. 144.

Отображение информации

Коснитесь [Информация].

о расходе топлива

Появится экран “Отображаемая инфор-

Используется для выбора того, нужно ли

мация”.

отображать на карте Eco-счетчик с инфор-

Коснитесь [3D с ориентирами].

мацией о потреблении топлива.

Эта настройка будет меняться при каждом

p Eco-счетчик появляется в случае выбо-

касании данной клавиши.

ра параметра “Вид 2D ” или “3D вид”.

! Вкл. (по умолчанию):

Отобразите экран “Настройки

3D-ориентир отображается на карте.

карты”.

! Вык:

= Подробности см. Отображение экрана

3D-ориентир не отображается на

“Настройки карты” на стр. 144.

карте.

Коснитесь [Информация].

Появится экран “Отображаемая инфор-

Отображение маневров

мация”.

Используется для выбора того, нужно ли

Коснитесь [Показать Eco-счетчик].

отображать маневры на карте.

Эта настройка будет меняться при каждом

Маневры

касании данной клавиши.

! Вид (по умолчанию):

Eco-счетчик отображается на карте.

! Скрыть:

Eco-счетчик не отображается на

карте.

Отобразите экран “Настройки

карты”.

= Подробности см. Отображение экрана

“Настройки карты” на стр. 144.

Коснитесь [Информация].

Появится экран “Отображаемая инфор-

мация”.

Коснитесь [Показать маневр].

Эта настройка будет меняться при каждом

касании данной клавиши.

147

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

Отображение POI на карте

Коснитесь нужной главной катего-

рии.

Используется для отображения на карте

значков окружающих объектов (POI).

p Значки POI не отображаются, если мас-

штаб карты составляет 1 километров

(0,75 миль) или больше.

Отображение на карте

предустановленного POI

Под выбранной главной категорией по-

p Можно выбрать до 10 элементов из под-

явится список подкатегорий.

категорий или подробных категорий.

p Уже выбранные категории будут обозна-

Отобразите экран “Настройки

чены синим значком отметки.

карты”.

Коснитесь подкатегории, которую

= Подробности см. Отображение экрана

нужно отобразить.

“Настройки карты” на стр. 144.

Коснитесь [Покрытие POI].

Появится экран “Покрытие POI”.

Коснитесь [Отобразить] для измене-

ния настройки в положение “Вкл.”.

Рядом с выбранной категорией появится

значок отметки. Снова коснитесь записи,

чтобы отменить выбор.

Если внутри подкатегории существуют

более подробные категории, параметр

[Доп] будет активен. В случае выбора под-

p Если вы не хотите отображать значок

категории, имеющей более подробные ка-

POI на карте, коснитесь [Отобразить]

тегории, будут выбраны все подробные

для переключения его в положение

категории внутри данной подкатегории, и

“Вык”. (Даже в случае переключения

параметр [Доп] станет неактивным.

“Отобразить” в положение “Вык”, на-

# Коснитесь [Доп].

стройка выбора POI будет сохранена.)

Будет отображен подробный список катего-

рий. Коснитесь пункта и коснитесь [ОК], чтобы

Коснитесь [POI].

завершить выбор подробных категорий, кото-

Появится экран “Покрытие POI (главн. ка-

рые нужно отобразить.

тегория)”.

p В случае выбора только некоторых

типов подробных категорий, появятся

синие значки отметки.

Коснитесь [ОК].

Система вернется к экрану “Покрытие POI

(главн. категория)”.

148

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

Если нужно выбрать или отменить выбор

“Вык”. (Даже в случае переключения

других пунктов, повторяйте эти шаги по

“Отобразить” в положение “Вык”, на-

мере необходимости.

стройка выбора POI будет сохранена.)

Чтобы завершить выбор, коснитесь

Коснитесь [Пользов. POI].

[ОК] во время отображения экрана “По-

Появится список категорий POI.

крытие POI (главн. категория)”.

Коснитесь пунктов, которые нужно

отобразить.

Отображение персональных POI

Персональный POI можно создать на ПК с

помощью вспомогательной программы na-

vgate FEEDS доступной отдельно. (navgate

FEEDS доступна на нашем сайте.) Пра-

вильное сохранение персонального POI, а

также установка карты памяти SD позво-

ляет системе отображать эти значки на эк-

ране карты.

Для завершения выбора коснитесь

p Можно выбрать до 10 элементов из под-

[ОК].

категорий или подробных категорий.

Вставьте карту памяти SD в слот для

карты SD.

Изменение “Вид карты”

= Подробное описание данной операции

Для навигации можно выбирать различные

см. Загрузка и извлечение карты памяти

типы экранной индикации.

SD на стр. 15.

= Подробное описание данной операции

см. Переключение режима просмотра

Отобразите экран “Настройки

на стр. 31.

карты”.

= Подробности см. Отображение экрана

“Настройки карты” на стр. 144.

Настройка переключения

Коснитесь [Покрытие POI].

цвета карты с дневного на

Появится экран “Покрытие POI”.

ночной и обратно

Коснитесь [Отобразить] для измене-

Для улучшения различимости карты вече-

ния настройки в положение “Вкл.”.

ром можно установить время изменения

комбинации цветов карты.

Отобразите экран “Настройки

карты”.

= Подробности см. Отображение экрана

“Настройки карты” на стр. 144.

Коснитесь [Вид день/ночь].

Эта настройка будет меняться при каждом

p Если вы не хотите отображать значок

касании данной клавиши.

POI на карте, коснитесь [Отобразить]

! Автоматич. (по умолчанию):

для переключения его в положение

149

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

Можно изменять цвета карты между

Отобразите экран “Настройки

дневным и ночным временем в зависи-

карты”.

мости от того, включено ли освещение

= Подробности см. Отображение экрана

автомобиля.

“Настройки карты” на стр. 144.

! День:

Коснитесь [Режим AV Guide].

Карта всегда отображается с дневными

цветами.

Эта настройка будет меняться при каждом

касании данной клавиши.

p Для использования этой функции с па-

! Вкл. (по умолчанию):

раметром “Автоматич.” необходимо

правильно подсоединить оранжевый/

Переключение с экрана управления AV-

источниками на экран карты.

белый провод навигационной

системы.

! Вык:

Экран не переключается.

p Данная настройка используется только в

том случае, если параметр “Увеличен-

Изменение цвета

ный вид” установлен в положение

отображения дороги

“Вкл.”.

Можно изменить цвет дороги на синеватый

или красноватый.

Выбор меню “Быстрого

Отобразите экран “Настройки

доступа”

карты”.

= Подробности см. Отображение экрана

Выберите элементы, отображаемые на эк-

“Настройки карты” на стр. 144.

ране карты. В списке, отображаемом на эк-

ране, на экране карты будут отображаться

Коснитесь [Цвет дороги].

элементы с красными отметками. Косни-

Эта настройка будет меняться при каждом

тесь элемента, который нужно отобразить,

касании данной клавиши.

а затем коснитесь [ОК] при появлении

! Красн. (по умолчанию):

красной отметки. Можно выбрать до пяти

Изменение на красную схему цвета до-

элементов.

роги.

! Синий:

Отобразите экран “Настройки

Изменение на синюю схему цвета до-

карты”.

роги.

= Подробности см. Отображение экрана

“Настройки карты” на стр. 144.

Коснитесь [Быстрый доступ].

Изменение настройки экрана

Появится экран “Выбор быстрого досту-

прерывания навигации

па”.

Установите, нужно ли автоматически пере-

Коснитесь элемента, который нужно

ключаться на навигационную систему с ау-

установить в “Быстрого доступа”.

диоэкрана в случае приближения

Можно выбирать следующие элементы:

автомобиля к точке навигации, например,

p Настройки, отмеченные звездочкой (*),

пересечению дорог, во время отображения

экрана, отличного от экрана навигации.

являются настройками по умолчанию

или заводскими настройками.

: Регистрация*

150

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

Сохранение информации, отмеченной

Отображение экрана

курсором, в “Избранное”.

“Системные настройки”

= Подробности см. Регистрация место-

положения в режиме прокрутки на

Нажмите кнопку HOME для отобра-

стр. 51.

жения экрана “Главное меню”.

: Поиск ближайших объектов*

Поиск POI (Полезных объектов) побли-

Коснитесь [Настройки].

Появится экран “Меню настроек”.

зости от курсора.

= Подробности см. Поиск ближайших

p Эту операцию также можно выполнить с

POI на стр. 41.

помощью экрана “Меню ярлыков”.

: Покрытие POI*

Коснитесь [Системные настройки].

Используется для отображения на карте

значков окружающих объектов (POI).

= Подробности см. Отображение POI

на карте на стр. 148.

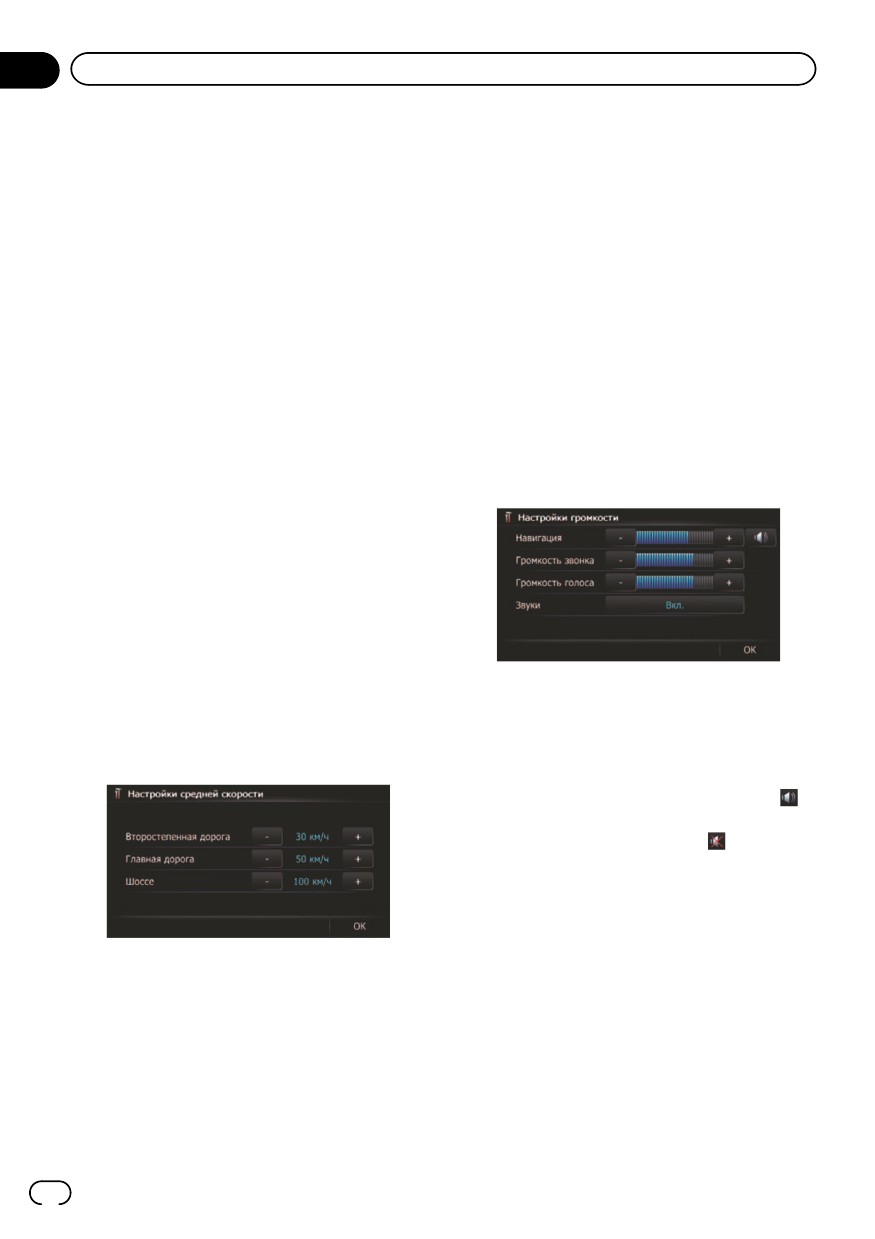

: Громкость*

Используется для отображения экрана

“Настройки громкости”.

= Подробности см. Настройка громко-

сти для навигации и телефона на стр.

Появится экран “Системные настройки”.

154.

: Контакты*

Коснитесь элемента, настройку кото-

Используется для отображения экрана

рого нужно изменить.

“Список контактов”.

= Подробности см. Вызов номера в

“Список контактов” на стр. 63.

: Обзор всего маршрута

Отображение целиком маршрута (уста-

новленного в данный момент) на экране

“Обзор маршрута”.

= Подробности см. Отображение экра-

на “Обзор маршрута” на стр. 46.

# Коснитесь

: Вид день/ночь

Используется для переключения на-

Система вернется к предыдущему экрану.

стройки Вид день/ночь.

= Подробности см. Настройка переклю-

Настройка региональных

чения цвета карты с дневного на ноч-

параметров

ной и обратно на стр. 149.

: Пиктограмма

Отобразите экран “Системные на-

Используется для переключения на-

стройки”.

стройки Пиктограмма.

= Подробности см. Отображение экрана

= Подробности см. Настройка отобра-

“Системные настройки” на стр. 151.

жения значка “Избранное” на стр.

Коснитесь [Язык и стандарты].

146.

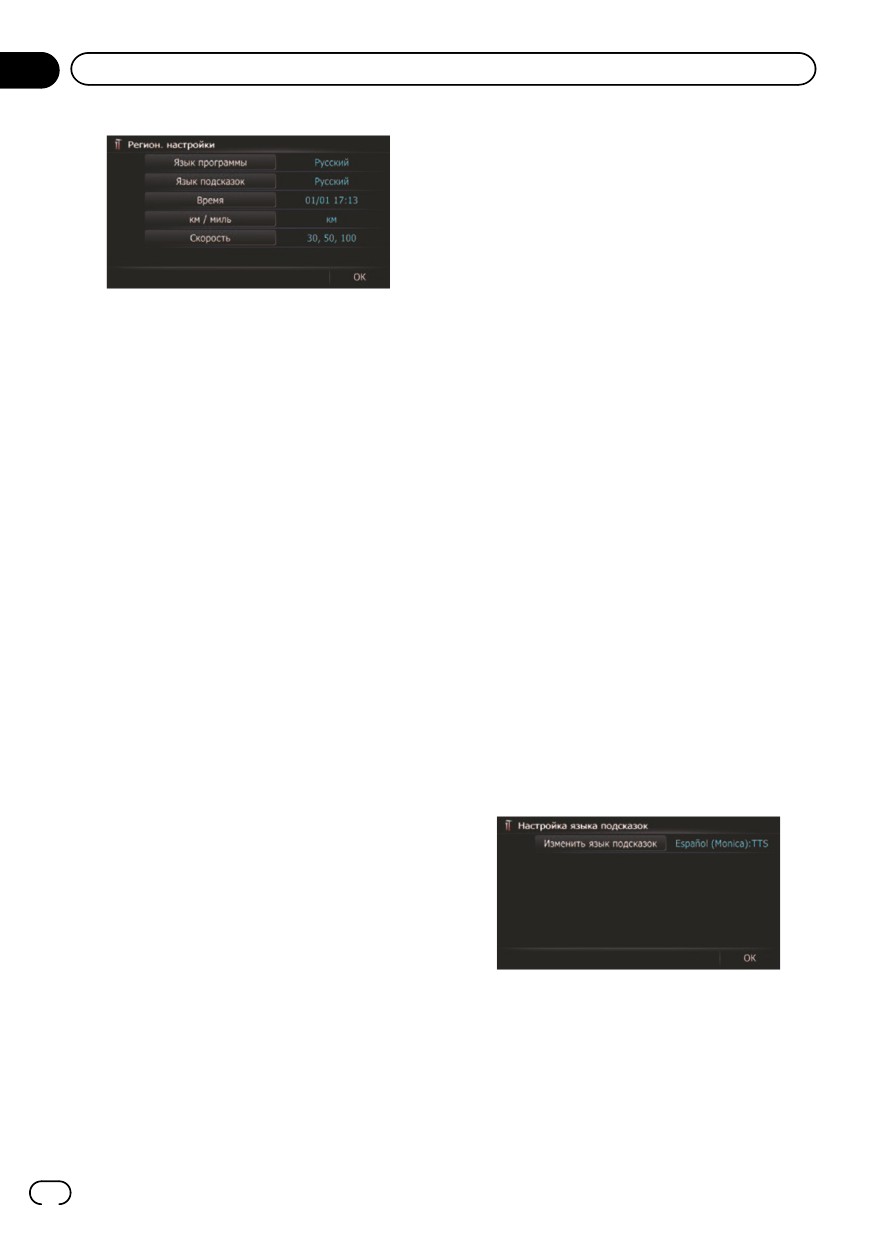

Появится экран “Регион. настройки”.

Для завершения настройки косни-

тесь [ОК].

151

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

Установка дополнительных файлов для

голосовой навигации (TTS-файлов)

TTS-файл используется для считывания

названия улицы во время навигации по

маршруту с помощью навигационной си-

стемы. Если доступен более новый TTS-

файл, можно заменить текущий TTS-файл

более новым файлом.

Выбор языка

Воспользуйтесь ПК для копирова-

Вы можете настроить языки для програм-

ния папки с именем “Voice” в самую

мы и голосовой навигации. Каждый язык

верхнюю директорию карты памяти SD.

можно настроить отдельно.

Папка “Voice” хранится на прилагаемом

диске CD-ROM. Воспользуйтесь ПК для его

Отобразите экран “Системные на-

копирования.

стройки”.

= Подробности см. Отображение экрана

Вставьте карту памяти SD в слот для

“Системные настройки” на стр. 151.

карты SD.

= Подробное описание данной операции

Коснитесь [Язык и стандарты].

см. Загрузка и извлечение карты памяти

Появится экран “Регион. настройки”.

SD на стр. 15.

Коснитесь [Язык программы].

Коснитесь [Язык подсказок].

Отобразится список языков.

Появится экран “Выбор языка подска-

зок”.

Коснитесь нужного языка.

После выбора языка система вернется к

Коснитесь [Настр.сообщ.].

отображению предыдущего экрана.

Появится экран “Настройка языка под-

сказок”.

Коснитесь [Язык подсказок].

Появится экран “Выбор языка подска-

Коснитесь [Изменить язык подска-

зок”.

зок].

Коснитесь нужного языка.

После выбора языка система вернется к

отображению предыдущего экрана.

Коснитесь [ОК] на экране “Регион.

настройки”.

Появится запрос о подтверждении переза-

грузки навигационной системы.

Появится экран “Выбор языка подсказок

Коснитесь [ОК].

(SD)”.

Навигационная система перезагрузится.

# Нажмите кнопку MODE или кнопку HOME.

Коснитесь нужного языка.

Используется для отмены установки языков.

Через некоторое время загрузка завершит-

ся и система вернется к отображению экра-

на “Регион. настройки”.

152

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

Коснитесь [ОК] на экране “Регион.

Разницу во времени можно установить

настройки”.

равной от -4.0 до +9.0 часов.

Появится запрос о подтверждении переза-

Коснитесь [Летнее время].

грузки навигационной системы.

В случае необходимости установите лет-

Коснитесь [ОК].

нее время.

Навигационная система перезагрузится.

Настройка летнего времени по умолчанию

# Нажмите кнопку MODE или кнопку HOME.

отключена. Коснитесь [Летнее время] для

Используется для отмены установки языков.

изменения настройки, если система ис-

пользуется в период летнего времени.

Установка разницы во времени

Коснитесь [Формат врем.].

Используется для регулировки часов си-

Эта настройка будет меняться при каждом

стемы. Установите разницу во времени (+,

касании данной клавиши.

-) по сравнению с временем, первоначаль-

24ч (по умолчанию):

но установленным в навигационной систе-

Используется для изменения индикации

ме.

в 24-часовой формат.

12ч:

Отобразите экран “Системные на-

Используется для изменения индикации

стройки”.

в 12-часовой формат с указанием часов

= Подробности см. Отображение экрана

до/после полудня.

“Системные настройки” на стр. 151.

Коснитесь [Язык и стандарты].

Переключение единиц измерения

Появится экран “Регион. настройки”.

из километров в мили и обратно

Эта настройка используется для контроля

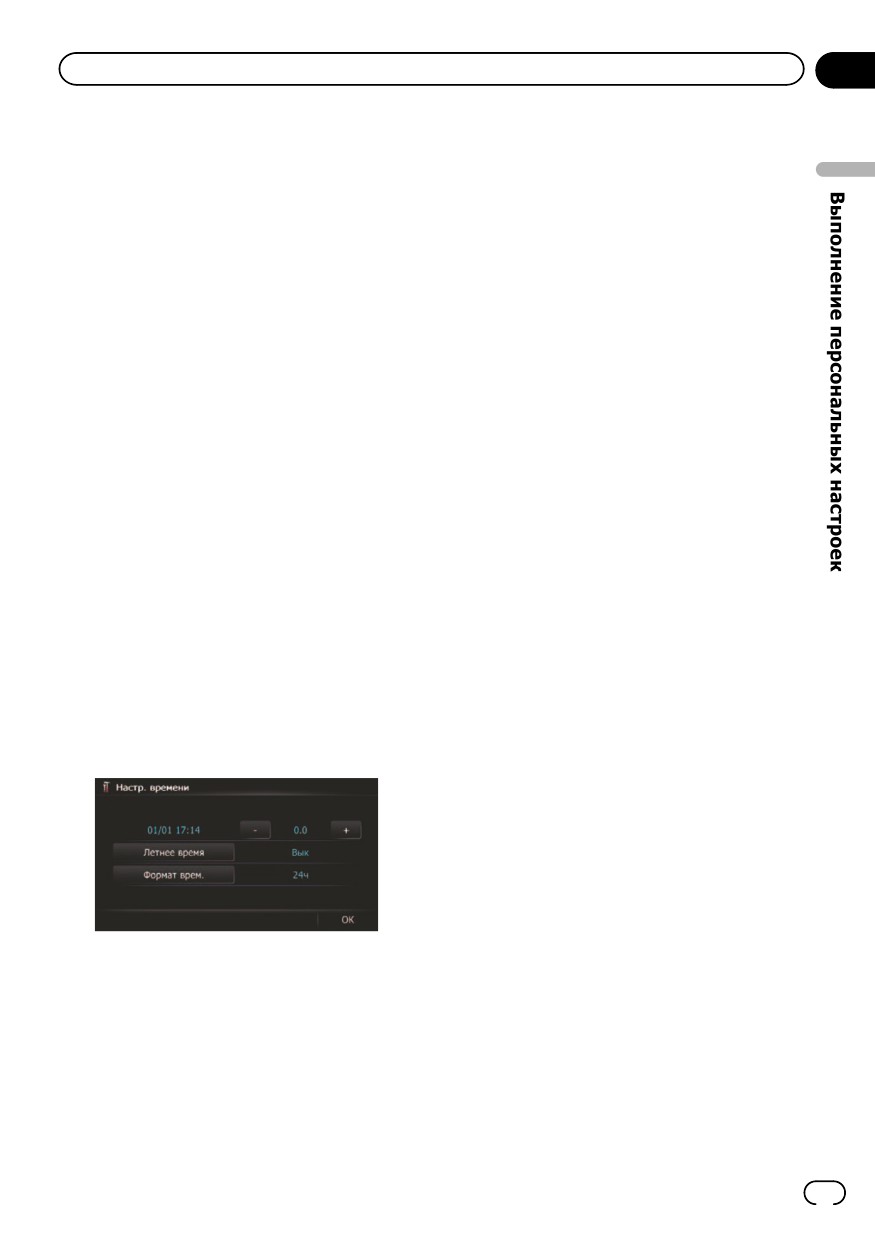

Коснитесь [Время].

единицы расстояния и скорости отобра-

Появится экран “Настр. времени”.

жаемой на навигационной системе.

Для установки разницы во времени

Отобразите экран “Системные на-

коснитесь [+] или [-].

стройки”.

= Подробности см. Отображение экрана

“Системные настройки” на стр. 151.

Коснитесь [Язык и стандарты].

Появится экран “Регион. настройки”.

Коснитесь [км / миль].

Появится запрос о подтверждении измене-

Показана разница во времени между вре-

ния установки.

менем, установленным в навигационной

Коснитесь [Да].

системе в данный момент (стандартное

Эта настройка будет меняться при каждом

Московское время) и текущим местополо-

касании данной клавиши.

жением автомобиля. Настройте разницу во

! км (по умолчанию):

времени при необходимости. Касание [+]

Используется для отображения расстоя-

или [-] позволяет изменить индикацию раз-

ния в километрах.

ницы во времени с шагом в полчаса.

! миль:

153

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

Используется для отображения расстоя-

Настройка громкости для

ния в милях.

навигации и телефона

! Мили и ярды:

Можно установить громкость звука для на-

Используется для отображения расстоя-

вигационной системы. Можно отдельно ус-

ния в милях и ярдах.

тановить громкость навигации по

# Коснитесь [Нет].

маршруту и звукового сигнала.

Используется для отмены настройки.

Отобразите экран “Системные на-

Изменение виртуальной скорости

стройки”.

автомобиля

= Подробности см. Отображение экрана

“Системные настройки” на стр. 151.

При выполнении расчета времени прибы-

тия и времени в пути до пункта назначения,

Коснитесь [Громкость].

установите среднюю скорость для автома-

Появится экран “Настройки громкости”.

гистрали или обычных дорог с помощью [+]

и [-].

Коснитесь [+] или [-] для установки

их громкости.

Отобразите экран “Системные на-

стройки”.

= Подробности см. Отображение экрана

“Системные настройки” на стр. 151.

Коснитесь [Язык и стандарты].

Появится экран “Регион. настройки”.

Коснитесь [Скорость].

Появится экран “Настройки средней ско-

На этом экране можно управлять следую-

рости”.

щими пунктами.

! Навигация

Коснитесь [+] или [-] для установки

Эта установка позволяет регулировать

скорости.

громкость указаний навигации.

p В случае установки в положение

указания будут выводиться. В случае

установки в положение указания

не будут выводиться.

! Громкость звонка

Эта установка позволяет регулировать

громкость мелодии входящего звонка.

! Громкость голоса

p Расчетное время прибытия не обяза-

Эта установка позволяет регулировать

тельно рассчитывается на основе значе-

слышимость абонента при входящем

ния данной скорости.

звонке.

p Регулировки “Громкость звонка ” и

Коснитесь [ОК].

“Громкость голоса ” связаны с сотовым

Настройки будут завершены.

телефоном с технологией Bluetooth. При

подсоединении сотового телефона с

технологией Bluetooth настройка не

нужна.

154

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

p Громкость AV-источника регулируется с

Изменение экрана заставки,

помощью кнопки VOL (+/-).

хранящейся на карте памяти SD

= Подробности см. Проверка наимено-

Вы можете изменить экран заставки, по-

вания компонентов и функций на стр.

являющуюся во время запуска навигацион-

13.

ной системы. Скопируйте выбранное

# Коснитесь клавиши, расположенной рядом

изображение на карту памяти SD и выбе-

с “Звуки”.

рите изображение для импорта.

Эта настройка будет меняться при каждом ка-

p Изображение экрана заставки должно

сании данной клавиши.

иметь следующий формат;

! Вкл. (по умолчанию):

— файлы BMP или JPEG

Прозвучит звуковой сигнал.

— Допустимый размер по горизонтали и

! Вык:

вертикали составляет 2 592 пикселей

Звуковой сигнал будет блокирован.

x 1 944 пикселей или меньше

Для завершения настройки косни-

— Допустимый размер данных соста-

тесь [ОК].

вляет 6 Мб или меньше

p Не гарантируется совместимость с соот-

ветствующими файлами.

Изменение предустановленного

p Импортированные оригинальные изоб-

экрана заставки

ражения будут сохранены во встроен-

ной памяти, однако способность к

Вы можете изменить экран заставки на

другие изображения, предварительно уста-

сохранению этих изображений не может

новленные в навигационную систему.

быть полностью гарантирована. В слу-

чае удаления данных оригинального из-

Отобразите экран “Системные на-

ображения, снова вставьте карту

стройки”.

памяти SD и повторите импорт ориги-

= Подробности см. Отображение экрана

нального изображения.

“Системные настройки” на стр. 151.

p Максимальное число изображений во

встроенной памяти, которое может быть

Коснитесь [Заставка экрана].

импортировано и отображено в списке,

Появится экран “Выбрать начальный

составляет 200.

экран”.

Создайте папку с именем “Pictures” в

Чтобы настроить изображение для

самой верхней директории карты памя-

использования в качестве экрана за-

ти SD и сохраните изображения в этой

ставки, коснитесь его в списке.

папке.

Изображение будет выведено на экран.

Сохраните файлы изображений в

Коснитесь [ОК].

папке “Pictures”.

Данное изображение будет установлено в

качестве экрана заставки и система вер-

Вставьте карту памяти SD в слот для

нется к отображению экрана “Системные

карты SD.

настройки”.

= Подробное описание данной операции

см. Загрузка и извлечение карты памяти

SD на стр. 15.

155

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

Отобразите экран “Системные на-

Камера для режима заднего вида

стройки”.

“Задний вид” может отображаться в

= Подробности см. Отображение экрана

любое время (например, при наблюдении

“Системные настройки” на стр. 151.

за прицепленным трейлером и т.д.) в виде

разделенного экрана, когда будет частично

Коснитесь [Заставка экрана].

отображаться информация карты. Помни-

Появится экран “Выбрать начальный

те, что при использовании этой настройки

экран”.

масштаб изображения камеры не будет из-

менен для соответствия с экраном, и часть

Коснитесь [Выбрать с SD].

изображения, видимого с помощью каме-

Появится экран “Выбрать начальный

ры, не будет видна.

экран”.

= Подробности см. Настройка для камеры

Чтобы настроить изображение для

заднего вида на стр. 156.

использования в качестве экрана за-

ставки, коснитесь его в списке.

ВНИМАНИЕ

Изображение будет выведено на экран.

Компания Pioneer рекомендует использовать

камеры, которые дают зеркальные перевер-

Коснитесь [ОК].

нутые изображения. В противном случае из-

Данное изображение будет установлено в

ображение экрана может быть перевернуто.

качестве экрана заставки и система вер-

нется к отображению экрана “Системные

p Проверьте, переключается ли дисплей

настройки”.

на изображение камеры заднего вида

p Изображения, импортированные с карты

после перевода рычага переключения

памяти SD, будут добавлены в список на

скоростей в положение REVERSE (R).

“Выбрать начальный экран”.

p При переключении экрана на полноэ-

кранное изображение камеры заднего

Настройка для камеры заднего

вида во время обычного движения, пе-

реключите ее на обратную настройку в

вида

“Полярность”.

Доступны две следующие функции. Для

получения изображения с камеры заднего

Отобразите экран “Системные на-

вида необходимо приобрести камеру за-

стройки”.

днего вида, которая продается отдельно

= Подробности см. Отображение экрана

(например, ND-BC4). (Подробнее об этом

“Системные настройки” на стр. 151.

узнайте у дилера.)

Коснитесь [Задняя камера].

Камера заднего вида

Появится экран “Параметры задней каме-

Данная навигационная система оснащена

ры”.

функцией, которая автоматически пере-

ключает ее на полноэкранное изображение

Коснитесь [Камера] для изменения

камеры заднего вида, установленной на

настройки в положение “Вкл.”.

автомобиле. При установке рычага пере-

p Возможно только переключение в поло-

ключения передач в положение REVERSE

жение “Задний вид”, если эта настройка

(R), экран автоматически переключится в

находится в положении “Вкл.”.

режим полноэкранного изображения каме-

ры заднего вида.

156

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

Коснитесь [Полярность], чтобы вы-

Используется для возврата к положению регу-

брать соответствующие установки по-

лировки.

лярности.

# Нажмите и удерживайте кнопку MODE.

Каждый раз, когда Вы касаетесь [Поляр-

Используется для отмены регулировки.

ность] происходит переключение между

следующими полярностями:

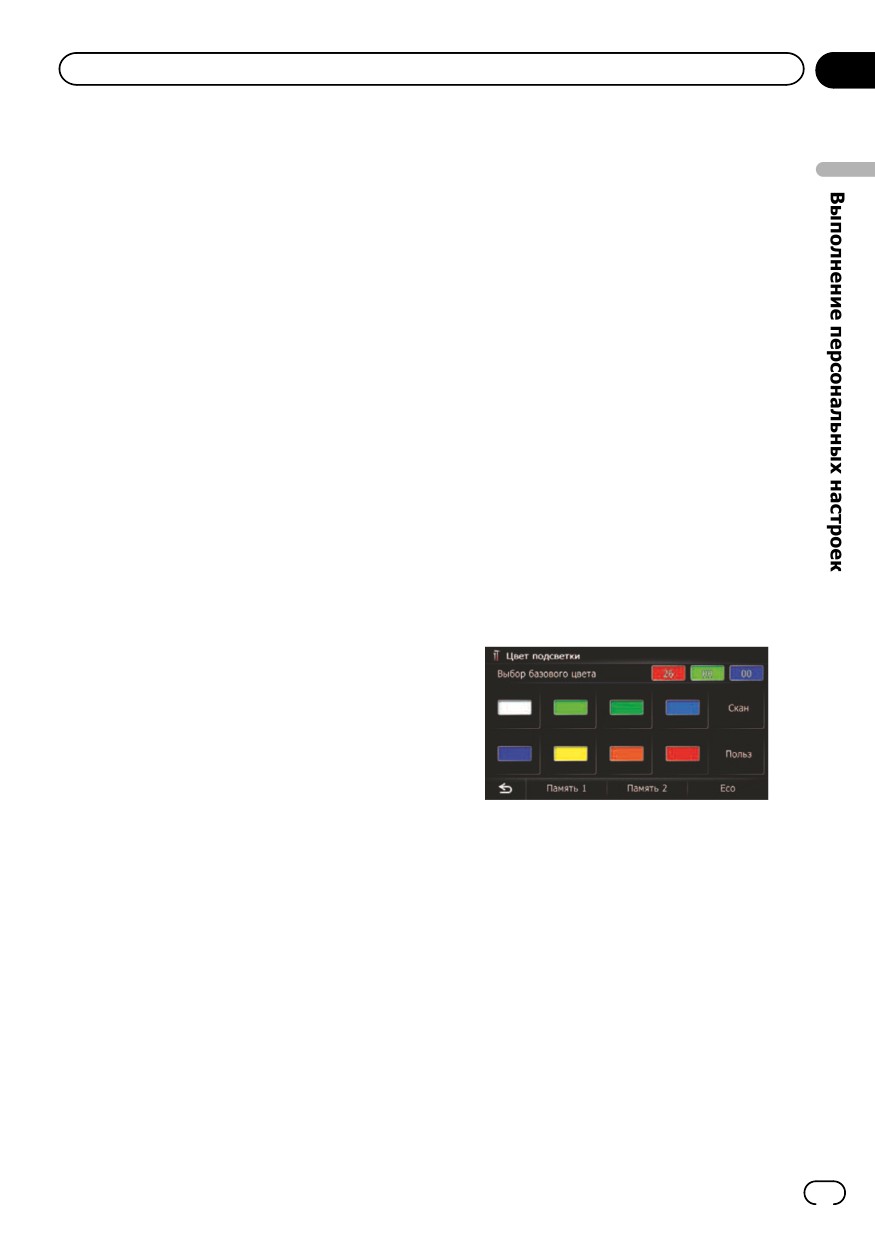

Настройка цвета подсветки

+: Если полярность подсоединенного

провода является положительной в то

Цвет подсветки можно выбирать из 8 раз-

время, как рычаг переключения переда

ных цветов. Кроем того, цвет подсветки

находится в положении REVERSE (R).

можно переключать между этими 8 цвета-

-: Если полярность подсоединенного

ми по порядку.

провода является отрицательной в то

время, как рычаг переключения переда

Выбор цвета из предустановленных

находится в положении REVERSE (R).

цветов

Отобразите экран “Системные на-

Регулировка положений

стройки”.

отклика сенсорной панели

= Подробности см. Отображение экрана

“Системные настройки” на стр. 151.

(калибровка сенсорной панели)

Если расположение клавиш сенсорной па-

Коснитесь [Цвет подсветки].

нели отличается от привычного, отвечаю-

Появится экран “Цвет подсветки”.

щего вашим касаниям, выполните

Коснитесь нужного цвета.

настройку экрана сенсорной панели.

p Не используйте заостренный предметы,

такие как шариковая ручка или авторуч-

ка, которые могут повредить экран.

Отобразите экран “Системные на-

стройки”.

= Подробности см. Отображение экрана

“Системные настройки” на стр. 151.

Доступные варианты:

Коснитесь [Калибровка экрана].

! Цветные клавиши: Используются для

Появится запрос о подтверждении запуска

выбора нужного предустановленного

калибровки.

цвета

Легко коснитесь центра значка +, от-

! Память 1/Память 2 : Используется для

ображенного на экране.

сохранения цветов в памяти

Порядок касаний будет указан на рисунке.

= Подробности см. Создание цвета, за-

После касания всех значков данные отре-

данного пользователем, и сохране-

гулированного положения будут сохране-

ние его в памяти на стр. 158.

ны.

! Скан: Используется для постепенного

p Не выключайте двигатель во время со-

переключения между восемью стан-

хранения данных положения регулиров-

дартными цветами по порядку.

ки.

# Нажмите кнопку MODE.

157

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

! Eco: Цвета будут меняться в следую-

чения отображается индикация от 31 до

щем порядке: белый, красный, янтар-

00.

ный, желтый, зеленый и синий по мере

p Запись не будет сохранена, если все

увеличения числа пунктов в “Eco-пока-

значения будут установлены в положе-

зат.”.

ние “00”.

p Подсветка будет гореть белым цве-

том, если параметр “Eco-показат.”

Коснитесь [Память 1] или [Память 2]

для сохранения цвета подсветки.

установлен в положение “Вык”, или

если маршрут не установлен.

Коснитесь [ОК] для возврата к пред-

ыдущему экрану.

Создание цвета, заданного

пользователем, и сохранение его в

Проверка данных о версии

памяти

Вы можете создать цвет, заданный пользо-

Отобразите экран “Системные на-

вателем, и установить его в качестве цвета

стройки”.

подсветки.

= Подробности см. Отображение экрана

“Системные настройки” на стр. 151.

Отобразите экран “Системные на-

стройки”.

Коснитесь [Сервисная информация].

= Подробности см. Отображение экрана

Появится экран “Сервисный экран”.

“Системные настройки” на стр. 151.

Проверка данных о версии.

Коснитесь [Цвет подсветки].

Появится экран “Цвет подсветки”.

Коснитесь [Польз].

Появится экран “Цвет подсветки”.

p Если выполнена установка [Скан],

[Польз] не может быть выбран.

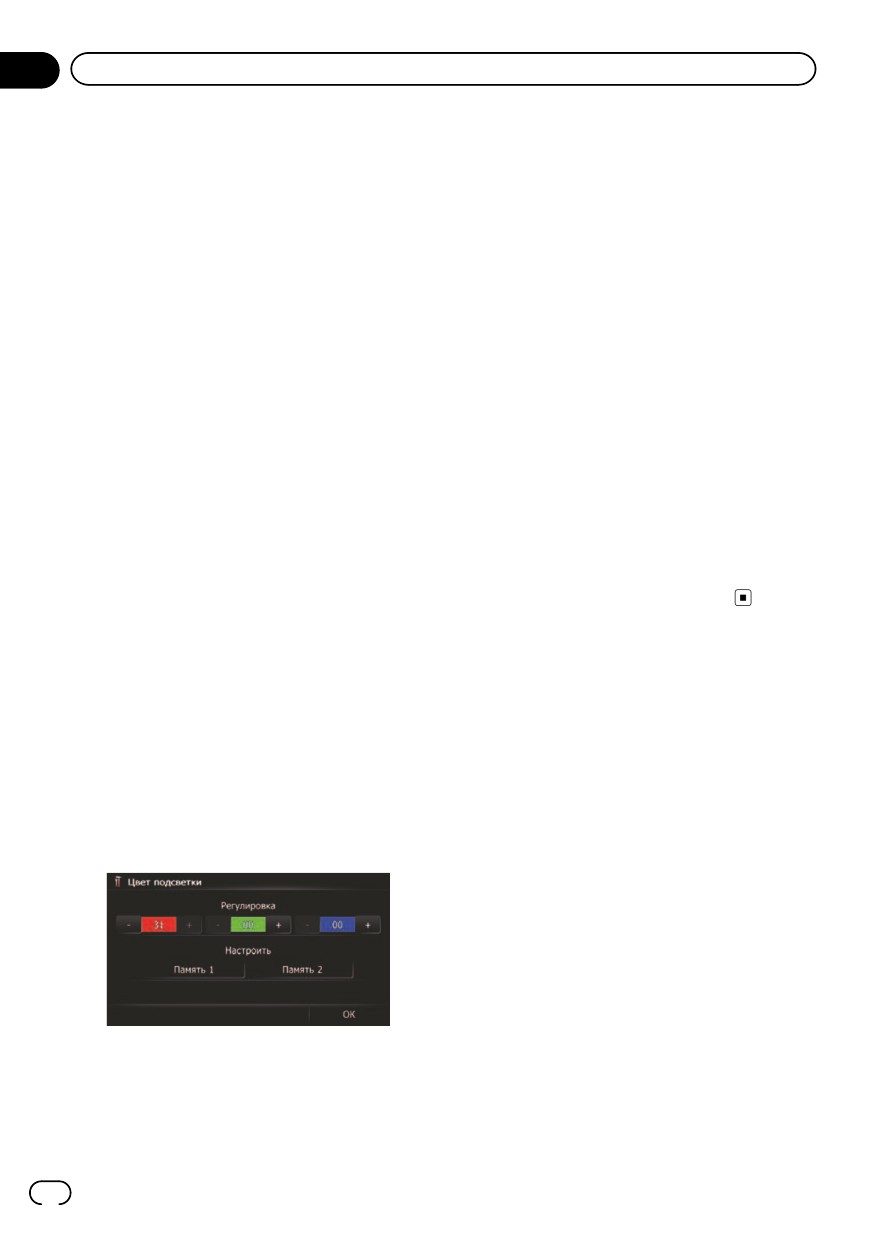

Коснитесь [+] или [-], чтобы выбрать

значения для Красного, Зеленого и Си-

него цветов для создания собственного

цвета.

В процессе изменения цвета наблюдайте

за подсветкой аппаратных клавиш.

Каждое касание [+] или [-] увеличивает или

уменьшает значение выбранного элемен-

та. При увеличении или уменьшении зна-

158

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

— Видеоизображение и звук будут вы-

Выбор видеосигнала для

водиться только в том случае, если

экрана “Задний дисплей”

соответствующий параметр “Вход

Вы можете выбрать, отображать то же

AV1” установлен в положение “iPod”.

самое изображение, что и на переднем эк-

p В случае выбора параметра “AV” к “За-

ране, или отображать выбранный источник

днему дисплею” будут применяться сле-

на “Заднем дисплее”.

дующие ограничения.

— Видеоизображение и звук будут вы-

% Постучите по на левом краю эк-

водиться только в том случае, если

рана.

параметр AV1/AV2 установлен как

p Вид этой клавиши зависит от текущей

для видеосигнала, так и для звука.

настройки.

— Видеоизображение и звук будут вы-

При каждом касании

происходит изме-

водиться только в том случае, если

нение установок в следующей последова-

соответствующий параметр “Вход

тельности:

AV1” или “Вход AV2” установлены в

AV зерк.: На “Задний дисплей” выводит-

положение “Видео”.

ся видеосигнал переднего экрана нави-

гационной системы

DISC: На “Задний дисплей” выводится

Настройка изображения

видеосигнал и звук дисков DVD

iPod: На “Задний дисплей” выводится

ВНИМАНИЕ

видеосигнал и звук iPod

В целях обеспечения безопасности, пользова-

AV1: На “Задний дисплей” выводится ви-

ние некоторыми функциями навигационной

деосигнал и звук AV1

системы во время движения автомобиля не-

AV2: На “Задний дисплей” выводится ви-

возможно. Для включения этих функций необ-

деосигнал и звук AV2

ходимо остановиться в безопасном месте и

p В случае выбора параметра “AV зерк.” к

задействовать стояночный тормоз. См. Важ-

“Заднему дисплею” будут применяться

ную пользовательскую информацию (отдель-

следующие ограничения.

ное руководство).

— В случае выбора параметра “Задний

вид” на экране карты ничего не будет

Вы можете настроить изображение для ка-

отображаться.

ждого источника и камеры заднего вида.

— Вывод всех звуков на “Задний дисп-

лей” невозможен.

Нажмите и удерживайте кнопку

— При воспроизведении видеофайлов

MODE.

на внешнем устройстве памяти (USB,

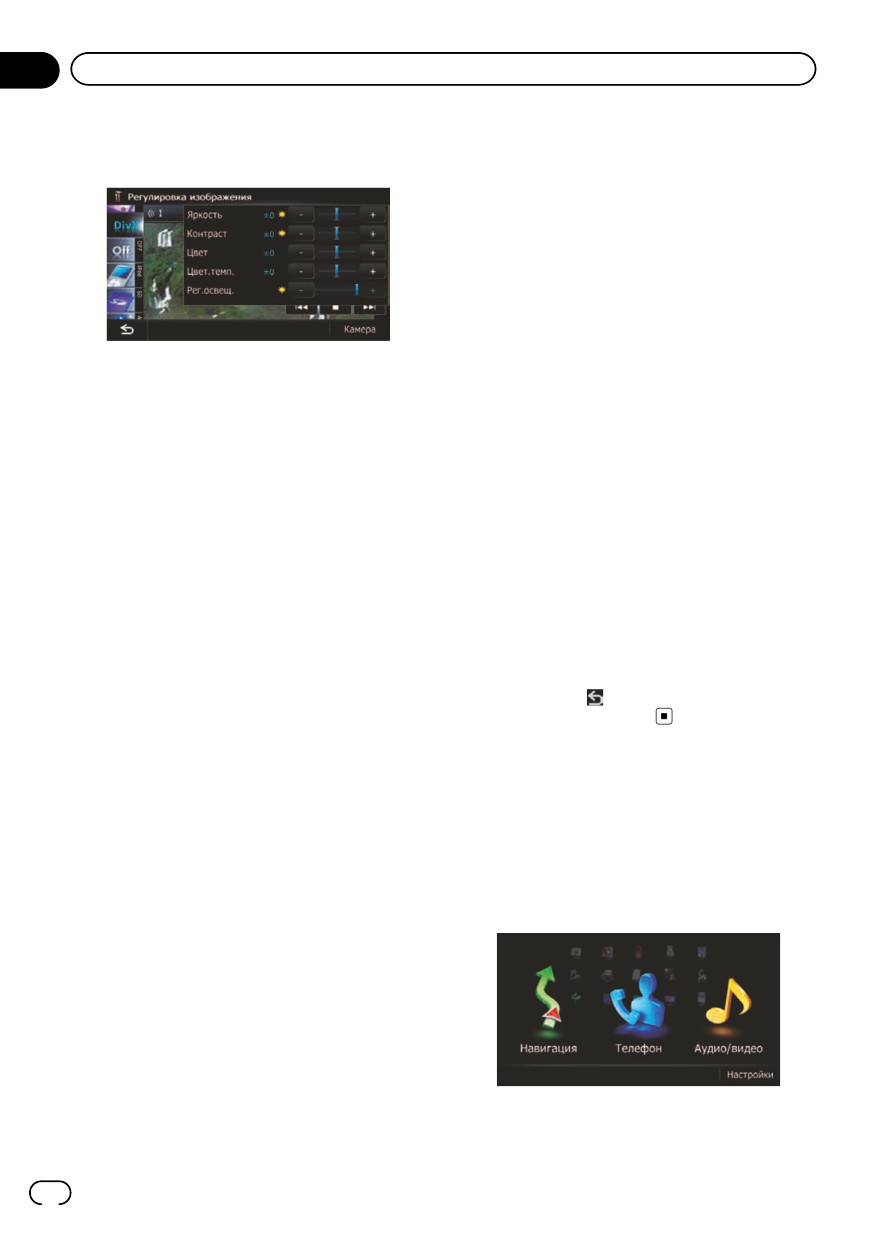

Появится экран “Регулировка изображе-

SD), видеоизображение не будет вы-

ния”.

водиться.

p В случае выбора параметра “DISC” к

“Заднему дисплею” будет применяться

следующее ограничение.

— При установке диска CD или MP3/

WMA/AAC во встроенный DVD-при-

вод будет выводиться только звук.

p В случае выбора параметра “iPod” к “За-

днему дисплею” будет применяться сле-

дующее ограничение.

159

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

Коснитесь [+] или [-] для настройки

p Содержимое настройки можно запом-

нужного пункта.

нить отдельно для следующего экрана и

видеоизображения.

— Экран AM/FM/CD/ROM/iPod(музыка)/

SD(аудио)/USB(аудио)/Bluetooth

Audio

— AV1 и iPod(Видео)

— DVD-V и DivX

— SD(Видео) и USB(Видео)

— AV2(Видео) и EXT1(Видео), EXT2

(Видео)

Яркость: Используется для регулировки

— Изображение камеры заднего вида

интенсивности черного цвета.

— Экран карты

Контраст: Используется для регулиров-

p Регулировка изображения может не

ки контраста.

быть доступной для некоторых камер за-

Цвет: Используется для регулировки

днего вида.

цветовой насыщенности.

p Из-за характеристик ЖК-экрана регули-

Цвет.темп.: Используется для регули-

ровка экрана при низких температурах

ровки оттенка цвета (усиления красного

может быть невозможна.

или усиления зеленого).

Рег.освещ.: Используется для регули-

Коснитесь [+] или [-] для настройки

ровки яркости экрана.

нужного пункта.

p Касание [Камера] позволяет переклю-

Каждое касание [+] или [-] приводит к уве-

читься на экран настройки изображения

личению или уменьшению уровня нужного

для камеры заднего вида.

пункта.

p Касание [Источник] во время регули-

ровки изображения камеры заднего

Коснитесь

, чтобы вернуться к

вида позволяет вернуться к предыдуще-

предыдущему экрану.

му экрану.

p Регулировки параметров Яркость и

Контраст сохраняются отдельно для

Отображение экрана

случая, если фары автомобиля выклю-

“Настройки системы AV”

чены (днем) и если фары автомобиля

включены (ночью). Они переключаются

Нажмите кнопку HOME для отобра-

автоматически в зависимости от того,

жения экрана “Главное меню”.

включены фары автомобиля или нет.

p Регулировки параметра Рег.освещ. со-

Коснитесь [Настройки].

храняются отдельно для случая, если

фары автомобиля выключены (днем) и

если фары автомобиля включены

(ночью). Параметр Рег.освещ. переклю-

чается автоматически только в том слу-

чае, если значение ночного времени

меньше значения дневного времени.

p Настройка параметра Цвет для источни-

ка без отображения видеосигнала и на-

Появится экран “Меню настроек”.

вигационной карты невозможна.

160

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

Коснитесь [Настройки AV].

! Видео: Внешний видеокомпонент

! Вык: Ни один видеокомпонент не под-

соединен.

p Используйте Вход AV1 при подключе-

нии CD-IU50V (продается отдельно)

через внешний видеокомпонент.

Настройка видеовхода 2 (AV2)

Вы можете выполнить данную настройку в

Появится меню “Настройки системы AV”.

соответствии с подключенным компонен-

Коснитесь элемента, настройку кото-

том.

рого нужно изменить.

p Эта установка применяется к входам

RCA (AUDIO INPUT и VIDEO INPUT) на

задней стороне навигационной систе-

мы.

Отобразите экран “Настройки систе-

мы AV”.

= Подробности см. Отображение экрана

“Настройки системы AV” на стр. 160.

p Вы можете настроить только “Масштаб

Коснитесь [Вход AV2].

экрана” в случае выбора AV-источника с

При каждом касании [Вход AV2] происхо-

видеосигналом.

дит изменение установки в следующей по-

# Коснитесь

следовательности:

Система вернется к предыдущему экрану.

! Вык: Ни один видеокомпонент не под-

соединен.

! EXT: Внешнее устройство Pioneer под-

Настройка видеовхода 1 (AV1)

соединено с помощью видеокабеля

Вы можете выполнить данную настройку в

RCA

соответствии с подключенным компонен-

! Видео: Внешний видеокомпонент

том.

p Данная настройка применяется к входу

с мини-гнездом.

Изменение режима

широкоформатного экрана

Отобразите экран “Настройки систе-

мы AV”.

= Подробности см. Отображение экрана

“Настройки системы AV” на стр. 160.

Коснитесь [Вход AV1].

Коснитесь [Масштаб экрана].

При каждом касании [Вход AV1] происхо-

дит изменение установки в следующей по-

При каждом касании [Масштаб экрана]

происходит изменение установки в сле-

следовательности:

дующей последовательности:

! iPod: iPod подсоединен с помощью ин-

! Полный (полный)

терфейсного USB-кабеля для iPod (CD-

IU50V)

161

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

Изображение в формате 4:3 увеличи-

p Навигационная карта и изображение ка-

вается только в горизонтальном направ-

меры заднего вида всегда отображается

лении. Это позволяет наслаждаться

в формате Полный.

телевизионным изображением с соотно-

шением сторон экрана 4:3 (обычным из-

Настройка заднего выхода

ображением) без каких-либо пропусков.

Кинотеатр (кино)

Задний выход навигационной системы

Изображение увеличивается пропорцио-

можно использовать для подключения ко-

нально параметру Полный или Мас-

лонки полного диапазона или сабвуфера.

штаб в горизонтальном направлении и в

При переключении параметра Тыловые

промежуточном соотношении между

АС в положение Сабвуф. можно подсое-

Полный и Масштаб в вертикальном на-

динить провод задней колонки непосред-

правлении; что идеально подходит для

ственно к сабвуферу, избегая

изображения кинематографического

вспомогательного усилителя.

размера (широкоэкранного изображе-

По умолчанию навигационная система на-

ния), когда надписи находятся за пред-

строена для подключения задней колонки

елами кадра.

полного диапазона (Полный).

Масштаб (увеличение)

p При этой установке выходы обоих про-

Изображение формата 4:3 увеличивает-

водов задних колонок и задний выход

ся пропорционально по вертикали и го-

RCA переключаются одновременно. (В

ризонтали; что идеально подходит для

случае использования изделия без за-

изображения кинематографического

днего выхода RCA, данная установка

формата (широкоэкранного изображе-

применяется только к проводам задних

ния).

колонок.)

Обычный (обычный)

p “Тыловые АС” можно установить толь-

Изображение в формате 4:3 отобра-

ко в том случае, если источник устано-

жается в обычном виде, не создавая

влен в положение “Off”.

ощущения несоразмерности благодаря

Отобразите экран “Настройки систе-

сохранению тех же пропорций, что и на

мы AV”.

обычном изображении.

= Подробности см. Отображение экрана

p Для каждого источника видеосигнала

“Настройки системы AV” на стр. 160.

можно сохранить различные установки.

p Эти же установки автоматически приме-

Коснитесь [Тыловые АС].

няются для следующей группы.

При каждом касании [Тыловые АС] проис-

! DVD-V и DivX

ходит изменение установок в следующей

! AV1 и AV2

последовательности:

! EXT1 и EXT2

! Полный

p При просмотре видеозаписи в широко-

Если к заднему выходу не подключен

форматном режиме, не совпадающем с

сабвуфер, выберите “Полный”.

оригинальным соотношением сторон,

! Сабвуф.

она может выглядеть неестественно.

Если к заднему выходу подключен саб-

p Помните, что использование данной си-

вуфер, выберите “Сабвуф.”.

стемы для коммерческого или публично-

го просмотра может являться

нарушением авторских прав, защищен-

ных законодательством об авторском

праве.

162

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

Настройка времени беззвучного

блокированного сигнала, полученного от

провода MUTE, подключенного к навига-

режима/приглушения

ционному блоку.

Вы можете блокировать громкость AV-ис-

p Это меню недоступно, если AV-источник

точника или ослабить выходной сигнал.

установлен в положение “Off”.

Эта установка будет недействительна для

блокированного сигнала, полученного по

Отобразите экран “Настройки систе-

проводу MUTE, подсоединенному к навига-

мы AV”.

ционному блоку. (Даже если эта настройка

= Подробности см. Отображение экрана

установлена в положение “Вык”, навига-

“Настройки системы AV” на стр. 160.

ционная система будет блокировать или

ослаблять громкость аудиоисточника, если

Коснитесь [Уров блок звука].

сигнал выводится через провод MUTE.)

При каждом касании [Уров блок звука]

происходит изменение установок в сле-

Отобразите экран “Настройки систе-

дующей последовательности:

мы AV”.

20дБ: Громкость изменяется в соотно-

= Подробности см. Отображение экрана

шении 1/10.

“Настройки системы AV” на стр. 160.

10дБ: Громкость изменяется в соотно-

шении 1/3.

Коснитесь [Блок зв].

! Все: Громкость приближается к 0.

При каждом касании [Блок зв] происходит

p В случае выбора параметра “Все” регу-

изменение установок в следующей после-

лировки аудиосигнала не будут возмож-

довательности:

ны во время выключения звука.

! Навиг/Тел: Громкость будет блокирова-

p В случае выбора параметра “20дБ” или

на или ослаблена в соответствии со сле-

“10дБ” регулировки аудиосигнала не

дующими условиями.

будут возможны во время ослабления

— Навигация выводит голосовые указа-

звука.

ния.

p По окончании соответствующих дей-

— Используется сотовый телефон с по-

ствий громкость AV-источника вернется

мощью технологии Bluetooth (набор

к нормальному режиму.

номера, разговор, входящий звонок).

p Даже в случае получения блокированно-

! Tel: Громкость блокирована или осла-

го сигнала по проводу MUTE , подсоеди-

блена при использовании сотового теле-

ненному к навигационной системе,

фона с помощью технологии Bluetooth

ослабление или блокировка голосовых

(набор номера, разговор, входящий зво-

команд навигации будет невозможна.

нок).

! Вык: Громкость не изменяется.

p По окончании соответствующих дей-

Настройка поиска Авто PI

ствий громкость AV-источника вернется

Навигационная система может автомати-

к нормальному режиму.

чески выполнять поиск различных станций

с одинаковыми программами, даже при вы-

зове предустановленных станций.

Настройка уровня беззвучного

режима/приглушения

Отобразите экран “Настройки систе-

Вы можете выбрать уровень беззвучного

мы AV”.

режима/приглушения параметра “Блок зв”.

= Подробности см. Отображение экрана

Эта настройка также действительна для

“Настройки системы AV” на стр. 160.

163

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

Коснитесь [Авто PI].

p Запишите код; он понадобится вам для

Касание [Авто PI] позволяет переключать-

регистрации DivX VOD провайдером.

ся между “Вкл.” и “Вык”.

Отображение экрана

Шаговая настройка FM

“Настройки звука AV”

Обычно шаг настройки FM, используемый

при поиске настройки равен 50 кГц. При

Нажмите кнопку HOME для отобра-

включении AF или TA шаг настройки авто-

жения экрана “Главное меню”.

матически меняется на 100 кГц. Желатель-

но установить шаг настройки на 50 кГц при

Коснитесь [Настройки].

включении AF.

Отобразите экран “Настройки систе-

мы AV”.

= Подробности см. Отображение экрана

“Настройки системы AV” на стр. 160.

Коснитесь [Шаг FM].

Каждое касание [Шаг FM] приводит к пере-

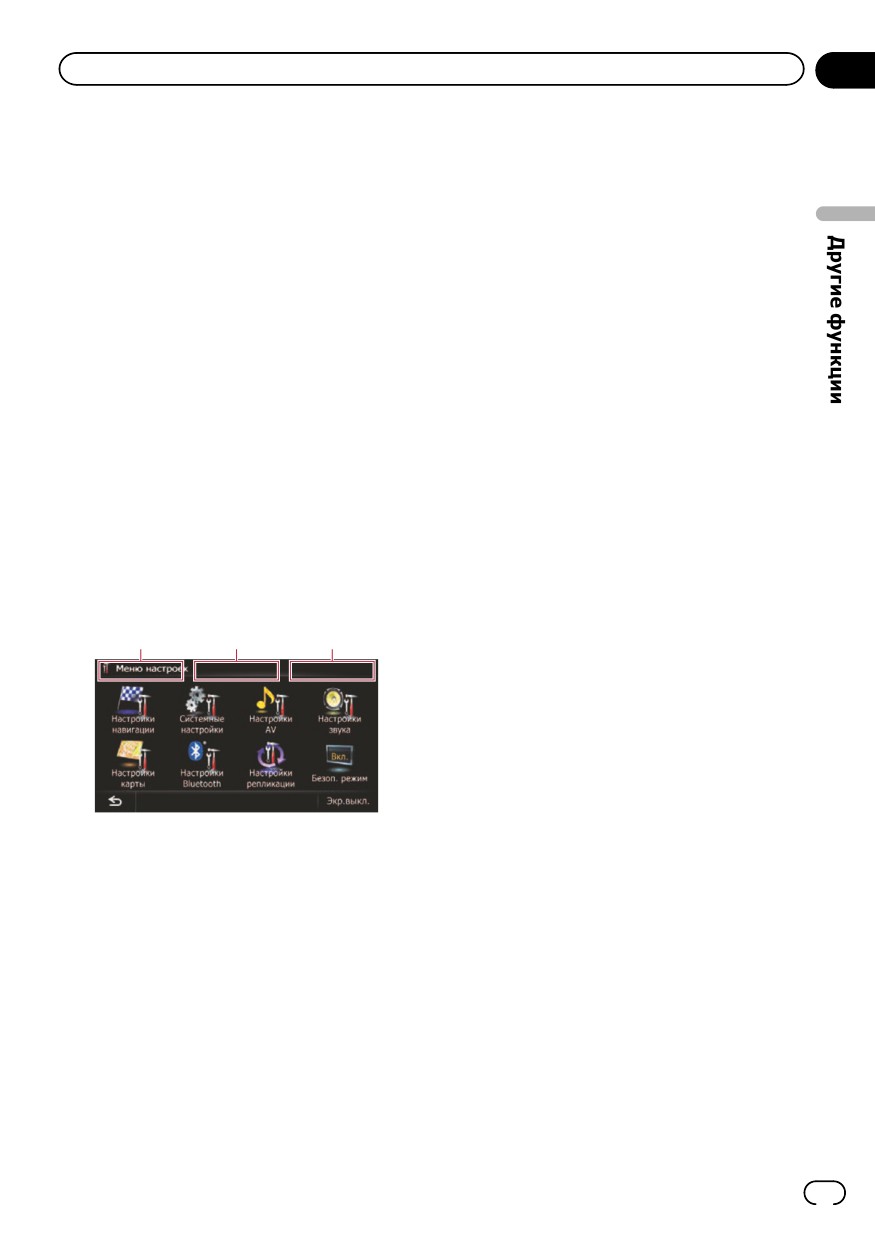

Появится экран “Меню настроек”.

ключению шага настройки FM между

50 кГц и 100 кГц, если включен AF или TA.

Коснитесь [Настройки звука].

p Во время ручной настройки шаг на-

стройки остается равным 50 кГц.

Отображение регистрационного

кода DivX VOD

Чтобы воспроизвести содержание DivX

VOD (видео по запросу) с помощью навига-

ционной системы, сначала необходимо за-

Появится экран “Настройки звука AV”.

регистрировать блок у провайдера

p Регулировка невозможна в следующих

содержания DivX VOD. Для этого необхо-

ситуациях:

димо создать регистрационный код DivX

— AV-источник находится в состоянии

VOD, предоставляемый вашему провайде-

“Off”.

ру.

— Во время беззвучного режима/при-

p Эта функция доступна, если выбранным

глушения

источником является CD, ROM, DivX

p Вы не сможете выбрать “SLA”, если FM-

или DVD-V.

тюнер выбран в качестве AV-источника.

Отобразите экран “Настройки систе-

мы AV”.

= Подробности см. Отображение экрана

“Настройки системы AV” на стр. 160.

Коснитесь [DivX VOD].

Отобразится 8-значный регистрационный

код.

164

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

Коснитесь элемента, настройку кото-

использовании системы с двумя колонка-

рого нужно изменить.

ми.

Коснитесь [c] или [d] для регули-

ровки баланса левой/правой колонки.

Каждое касание [c] или [d] позволяет сме-

стить баланс левой или правой колонки

влево или вправо.

# Коснитесь

Система вернется к предыдущему экрану.

Использование регулировки

баланса

“Лев.: 15” - “Прав.: 15” отображает баланс

Вы можете выбрать установку регулятора

левой/правой колонки при его смещении

уровня сигнала/баланса, обеспечивающую

слева направо.

идеальное прослушивание на всех заня-

тых местах.

Использование эквалайзера

Отобразите экран “Настройки звука

AV”.

Эквалайзер позволяет выполнить частот-

= Подробности см. Отображение экрана

ную коррекцию в соответствии с акустиче-

“Настройки звука AV” на стр. 164.

скими характеристиками салона

автомобиля.

Коснитесь [FAD/BAL].

В случае выбора параметра “Сабвуф.” в

Вызов кривых эквалайзера

меню “Тыловые АС”, параметр “Баланс”

Эквалайзер содержит семь кривых, кото-

будет отображаться вместо параметра

рые можно вызвать в любое время. Ниже

“FAD/BAL” и регулировка баланса пере-

приведен перечень кривых эквалайзера:

дних/задних колонок будет невозможна.

= Подробности см. Настройка заднего вы-

Кривая эквалайзера

хода на стр. 162.

Бас - это кривая, в которой усилен только диапа-

зон низких частот.

Коснитесь [a] или [b] для регули-

ровки баланса передних/задних коло-

Мощный - это кривая, в которой усилены диапа-

нок.

зоны низких и высоких частот.

Каждое касание [a] или [b] смещает ба-

Естеств. - это кривая, в которой незначительно

ланс передней/задней колонки вперед или

усилены диапазоны низких и высоких частот.

назад.

Вокал - это кривая, в которой усилены средние

От “Фронт: 15” до “Тыл: 15” отображает

частоты, передающие человеческий голос.

баланс передней/задней колонки при его

Ровный -это плоская характеристика, в которой

смещении от передней части к задней.

нет никакого усиления.

Установка параметров “Фронт:” и “Тыл:” в

положение “0” является правильной при

165

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

Отобразите экран “Настройки звука

Кривая эквалайзера

AV”.

Польз1 - это настроенная кривая эквалайзера,

= Подробности см. Отображение экрана

создаваемая пользователем. Для каждого источ-

“Настройки звука AV” на стр. 164.

ника можно создать персональную кривую.

Польз2 - это настроенная кривая эквалайзера,

Коснитесь [EQ].

создаваемая пользователем. В случае выбора

этой кривой, эффект будет отражен на всех аудио

Коснитесь нужного эквалайзера.

источниках.

Коснитесь [+] или [-] рядом с

Отобразите экран “Настройки звука

“Нюанс”.

AV”.

p Уровень можно регулировать в пределах

= Подробности см. Отображение экрана

от -6 до +6.

“Настройки звука AV” на стр. 164.

p В случае выбора параметра “Естеств.”,

уровень можно регулировать в диапазо-

Коснитесь [EQ].

не от -4 до +6.

Настройка кривых эквалайзера

Вы можете настроить выбранные кривые

эквалайзера. Настройка может выполнять-

ся 7-полосным графическим эквалайзе-

ром.

Разница между “Польз1” и “Польз2”

Коснитесь нужного эквалайзера.

Отдельная кривая Польз1 может быть

создана для каждого источника. При вы-

полнении настройки, когда выбрана кри-

вая Бас, Мощный, Естеств., Вокал,

Ровный или Польз1, установки кривой

эквалайзера будут сохранены в

Польз1.

Для всех источников может быть созда-

на одна кривая Польз2. При выполне-

нии настройки, когда выбрана кривая

Регулировка эффекта

Польз2 происходит обновление кривой

Польз2.

предустановленных кривых

Настроенная кривая Польз1 сохраняет-

эквалайзера

ся в памяти для каждого выбранного ис-

Вы можете отрегулировать эффект пред-

точника, но одна кривая относится ко

установленных кривых эквалайзера.

всем следующим источникам.

Можно отрегулировать следующие кривые

— CD, ROM, DVD-V и DivX

эквалайзера:

— AM и FM

! Бас

— EXT1 и EXT2

! Мощный

— AV1 и AV2

! Естеств.

— SD и USB

! Вокал

166

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

! Уровень громкости для различных ис-

Отобразите экран “Настройки звука

точников может быть установлен между

AV”.

iPod и USB.

= Подробности см. Отображение экрана

! В случае выбора параметра “Ровный”

“Настройки звука AV” на стр. 164.

со звуком не будет выполняться допол-

Коснитесь [Громкость].

нений или коррекции. Это удобно для

проверки эффекта кривых эквалайзера

При каждом касании [Громкость] происхо-

дит выбор уровня в следующем порядке:

путем попеременного переключения

Вык — Низкие — Средние — Высокие

между “Ровный” и установки кривой

эквалайзера.

Использование выхода сабвуфера

Отобразите экран “Настройки звука

AV”.

Навигационная система имеет выход саб-

= Подробности см. Отображение экрана

вуфера, который может быть включен или

“Настройки звука AV” на стр. 164.

выключен.

p Эта функция недоступна, если пара-

Коснитесь [EQ].

метр “Сабвуфер” установлен в положе-

ние “Вык”.

Коснитесь одной из клавиш для вы-

бора кривой, которая будет использо-

Отобразите экран “Настройки звука

ваться в качестве основы для

AV”.

настройки.

= Подробности см. Отображение экрана

“Настройки звука AV” на стр. 164.

Коснитесь [Настроить].

Коснитесь [Сабвуфер].

Коснитесь частоты, уровень которой

нужно отрегулировать.

Коснитесь [Вкл.], чтобы включить

выход сабвуфера.

Чтобы отключить выход сабвуфера, косни-

тесь [Вык].

Коснитесь [a] или [b] для регули-

ровки уровня полосы эквалайзера.

При каждом касании [a] или [b] уровень

полосы эквалайзера будет увеличиваться

Коснитесь [Обратн.] или [Обычный],

или уменьшаться.

чтобы выбрать фазу выхода сабвуфе-

ра.

Настройка громкости

Коснитесь [+] или [-] рядом с “Уро-

Громкость компенсирует дефицит низких и

вень”, чтобы настроить уровень выхо-

высоких частот при прослушивании с низ-

да.

ким уровнем громкости.

От “+6” до “-24” будет отображаться по

мере увеличения или уменьшения уровня.

167

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

Коснитесь [c] или [d] рядом с “Ча-

Сравните уровень громкости FM-тю-

стота(Гц)”, чтобы выбрать частоту от-

нера с уровнем источника, который вы

сечки.

хотите отрегулировать.

При каждом касании [c]или [d], происхо-

Отобразите экран “Настройки звука

дит выбор частоты отсечки в следующем

AV”.

порядке:

50Гц — 63Гц — 80Гц — 100Гц — 125Гц

= Подробности см. Отображение экрана

“Настройки звука AV” на стр. 164.

Сабвуфер будет выводить только те часто-

ты, которые находятся ниже выбранного

Коснитесь [SLA].

диапазона.

Коснитесь [+] или [-] для регулиров-

ки громкости источника.

Использование

От “+8дБ” до “-8дБ” будет отображаться

высокочастотного фильтра

по мере увеличения или уменьшения гром-

Если вы не хотите, чтобы низкие частоты

кости источника.

выходного сигнала сабвуфера воспроизво-

Следующие AV-источники будут автомати-

дились на передних или задних колонках,

чески настроены на тот же самый уровень

включите HPF (высокочастотный фильтр).

громкости источника.

Через правую и левую колонки будут выво-

! CD, ROM и DivX

диться только частоты, находящиеся выше

! SD и USB

выбранного диапазона.

! AV1 и AV2

! EXT1 и EXT2

Отобразите экран “Настройки звука

p Уровень громкости для различных ис-

AV”.

точников может быть установлен между

= Подробности см. Отображение экрана

iPod и USB.

“Настройки звука AV” на стр. 164.

Коснитесь [HPF].

Усиление низких частот

При каждом касании [HPF] критическая ча-

(Подъем НЧ)

стота выбирается в следующей последова-

Вы можете усилить низкочастотные звуки,

тельности:

которые часто заглушаются шумом во

Вык — 50Гц — 63Гц — 80Гц — 100Гц —

время движения.

125Гц

Отобразите экран “Настройки звука

Настройка уровней источника

AV”.

= Подробности см. Отображение экрана

SLA (настройка уровня источника) позво-

“Настройки звука AV” на стр. 164.

ляет настроить уровень громкости для ка-

ждого источника, чтобы избежать резких

Коснитесь [Подъем НЧ].

изменений громкости при переключении

между источниками.

Коснитесь [+] или [-], чтобы на-

p Настройки используют в качестве осно-

строить диапазон от 0 до 6.

вы уровень громкости FM-тюнера, кото-

рый не меняется.

168

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

Настройка моделирования

Отобразите экран “Настройки звука

AV”.

звукового окружения

= Подробности см. Отображение экрана

Вы можете выбрать нужный эффект из

“Настройки звука AV” на стр. 164.

различных моделированных звуковых ок-

ружений, например Music Studio или Dyna-

Коснитесь [Сцена].

mic Theater. Вы также можете

отрегулировать эффект положения слуша-

Коснитесь [Позиция].

теля.

Коснитесь нужного положения.

Установка окружения,

соответствующего изображению

Отобразите экран “Настройки звука

AV”.

= Подробности см. Отображение экрана

“Настройки звука AV” на стр. 164.

Коснитесь [Сцена].

Коснитесь нужной настройки окру-

жения.

Репликация настроек

Вы можете импортировать настройки, сде-

ланные во вспомогательной программе na-

vgate FEEDS, которая доступна отдельно

от навигационной системы.

Воспользуйтесь navgate FEEDS для

репликации настроек и сохранения их

на карте памяти SD.

p Настройка “Гостиная”, усиливающая

звук среднего диапазона, не будет ока-

Вставьте карту памяти SD в слот для

зывать почти никакого влияния рядом с

карты SD.

максимальным уровнем громкости.

= Подробное описание данной операции

p В случае установки окружения в положе-

см. Загрузка и извлечение карты памяти

ние, отличное от “Вык”, настройка высо-

SD на стр. 15.

кочастотного фильтра (HPF) будет

установлена в положение “Вык”.

Нажмите кнопку HOME для отобра-

= Подробности см. Использование высо-

жения экрана “Главное меню”.

кочастотного фильтра на стр. 168.

Коснитесь [Настройки].

Появится экран “Меню настроек”.

Регулировка эффекта положения

Коснитесь [Настройки репликации].

Вы можете выбрать положение слушателя,

Появится запрос о подтверждении обно-

которое нужно сделать центром звуковых

вления настроек.

эффектов.

Коснитесь [Да].

Обновление будет запущено.

169

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Выполнение персональных настроек

После обновления настроек появится за-

прос о подтверждении перезагрузки нави-

гационной системы.

Коснитесь [ОК].

Навигационная система перезагрузится.

Настройка безопасного

режима

В целях обеспечения безопасности вы мо-

жете ограничить функции, доступные во

время движения автомобиля.

Нажмите кнопку HOME для отобра-

жения экрана “Главное меню”.

Коснитесь [Настройки].

Появится экран “Меню настроек”.

Коснитесь [Безоп. режим].

Эта настройка будет меняться при каждом

касании данной клавиши.

! Вкл. (по умолчанию):

Активация функции безопасного режи-

ма.

! Вык:

Деактивация функции безопасного

режима.

Выключение экрана

Выключив подсветку ЖК-экрана, можно от-

ключить отображение экрана без отключе-

ния голосовой навигации.

Нажмите кнопку HOME для отобра-

жения экрана “Главное меню”.

Коснитесь [Настройки].

Появится экран “Меню настроек”.

Коснитесь [Экр.выкл.].

Экран будет выключен.

p Коснитесь любой области экрана, чтобы

снова включить его.

170

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Другие функции

p Если нужно изменить установленный

Настройка функции

пароль, введите текущий пароль, а

защиты от кражи

затем введите новый.

Вы можете установить пароль для навига-

ционной системы. Если вспомогательный

Ввод пароля

провод будет перерезан после установки

пароля, навигационная система выдаст па-

На экране ввода пароля необходимо вве-

роль во время следующей загрузки.

сти текущий пароль. В случае трехкратного

ввода неверного пароля экран будет за-

блокирован и операции с использованием

Установка пароля

клавиш сенсорной панели будут отключе-

Нажмите кнопку HOME для отобра-

ны.

жения экрана “Главное меню”.

Введите пароль.

Коснитесь [Настройки].

Коснитесь [ОК].

Появится экран “Меню настроек”.

В случае ввода правильного пароля по-

p Эту операцию также можно выполнить с

явится сообщение “Вы ввели недействи-

помощью экрана “Меню ярлыков”.

тельный пароль три раза подряд -

Коснитесь Пространство1, затем

устройство заблокировано. Выключите

Пространство2, а затем коснитесь и

и включите зажигание, затем введите

удерживайте Пространство3.

пароль.” и навигационная система будет

разблокирована.

Простран- Простран- Простран-

ство1

ство2

ство3

Удаление пароля

Текущий пароль можно удалить.

Нажмите кнопку HOME для отобра-

жения экрана “Главное меню”.

Коснитесь [Настройки] в “Главное

меню”.

Коснитесь [Установить пароль].

Коснитесь Пространство1, затем

Появится экран настройки пароля.

Пространство2, а затем коснитесь и

удерживайте Пространство3.

Введите пароль, который нужно ус-

тановить.

Коснитесь [Очистить пароль].

p В качестве пароля можно ввести от 5 до

Появится экран настройки пароля.

16 символов.

Введите текущий пароль.

Коснитесь [ОК].

Еще раз введите пароль, чтобы под-

твердить настройку.

Коснитесь [Да].

Появится сообщение об удалении, после

Коснитесь [ОК].

чего текущий пароль будет удален.

Защита с помощью пароля установлена.

171

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Другие функции

Забытый пароль

Свяжитесь с ближайшим авторизирован-

ным сервисным центром Pioneer.

Возврат навигационной

системы к настройкам по

умолчанию или заводским

настройкам

Вы можете вернуть настройки или записан-

ное содержимое к настройкам по умолча-

нию или заводским настройкам.

Существует несколько способов для очист-

ки пользовательских данных, и ситуации и

очищенное содержимое отличаются для

каждого способа. Для получения информа-

ции относительно содержимого, очищае-

мого с помощью каждого метода, см.

представленный далее список.

Способ 1: Снимите аккумуляторную

батарею автомобиля

Это приведет к возврату системы в состоя-

ние, в котором навигационная система де-

монтируется.

Способ 2: Заводские устан.

Приводит к очистке некоторых пунктов в

меню “Настройки навигации”.

= Подробности см. Заводские устан. на

стр. 174.

Способ 3: Коснитесь [Очистить

польз.инф-цию] на экране “Выбор

элементов для перезапуска”.

= Подробности см. Отображение экрана

“Выбор элементов для перезапуска”

на стр. 174.

Способ 4: Коснитесь [Сброс] на экране

“Выбор элементов для перезапуска”.

= Подробности см. Отображение экрана

“Выбор элементов для перезапуска”

на стр. 174.

172

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Другие функции

Назначение удаляемых элементов

Подлежащие удалению элементы зависят от метода удаления. Элементы, представленные в та-

блице, возвращаются к настройкам по умолчанию или заводским настройкам.

p Почти все элементы, не перечисленные ниже, будут сохранены. Однако некоторые из эле-

ментов для возврата к значениям по умолчанию не указаны, если значение установки может

быть легко восстановлено пользователем, например последний масштаб карты, последнее

состояние рабочего экрана AV и т.п.

—: Установки будут сохранены.

1: Установка будет сброшена и возвращена к настройкам по умолчанию или к заводским на-

стройкам.

Функции навигации

Способ 1

Способ 2

Способ 3

Способ 4

Режим просмотра и настойка

—

масштаба карты

Функция карты

Направление карты

—

Последнее положение курсо-

—

ра на экране карты

Текущий маршрут

—

Состояние навигации по теку-

—

Установка мар-

щему маршруту

шрута

Информация о положении ав-

—

томобиля

Парам.

—

Клавиатура

—

Прочее

Данные корректив, использо-

ванные в Изучение маршру-

—

та

Точка, зарегистрированная в

—

Избранное

Навигация

История

—

Вид карты

—

Настройки

карты

Другие настройки

—

Статус 3D калибровки

—

Бортовой журнал

—

Демо-режим

Настройки нави-

гации

Домашний адрес

—

Изменить текущее место-

—

пол.

Другие настройки

—

173

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Глава

Другие функции

Функции навигации

Способ 1

Способ 2

Способ 3

Способ 4

Язык программы, Язык

—

подсказок

Системные на-

Время

—

стройки

Задняя камера

—

Другие настройки

—

Настройки Blue-

Все установки (*1)

—

tooth

Меню телефона Все установки (*1)

—

Другие функции

Пароль защиты от кражи

—

(*1) Все сохраненные данные 5 пользователей удалены.

AV-функции

Способ 1

Способ 2

Способ 3

Способ 4

Громкость

—

Настройки AV

Другие настройки

—

Настройки звука Все настройки

—

CD, ROM, DVD-V,

DivX, FM, AM,

Все установки (*2)

—

Audio

SD, USB

Все установки (*2)

—

Регулировка изображения

—

Другие функции

Угол

—

(*2) Все установки, включая настройки в меню “Функции” удалены.

Заводские устан.

Отображение экрана “Выбор

p Ознакомьтесь с документом “Назначе-

элементов для перезапуска”

ние удаляемых элементов” перед вы-

p Ознакомьтесь с документом “Назначе-

полнением данной операции.

ние удаляемых элементов” перед вы-

Отобразите экран “Системные на-

полнением данной операции.

стройки”.

Припаркуйте автомобиль в безопас-

= Подробности см. Отображение экрана

ном месте и задействуйте стояночный

“Системные настройки” на стр. 151.

тормоз.

Коснитесь [Заводские устан.].

Выключите зажигание и снова вклю-

Появится запрос о подтверждении восста-

чите его.

новления настроек.

Навигационная система перезагрузится и

Коснитесь [Да].

появится экран заставки.

174

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Поиск и устранение неисправностей

В случае возникновения проблем в управлении навигационной системой, обратитесь к

этому разделу. Ниже перечислены наиболее часто встречающиеся проблемы вместе с их

вероятными причинами и методами их устранения. Если здесь не приведено решение

вашей проблемы, свяжитесь с дилером или ближайшим сервисным центром компании

Pioneer.

Неисправности навигационного экрана

Возможная неисправность Вероятная причина

Метод устранения (Справочная инфор-

мация)

Не включается электропита-

Провода и разъемы неправильно Убедитесь еще раз, что все подключения

ние. Навигационная система

подключены.

выполнены правильно.

не работает.

Перегорел предохранитель.

Выясните причину перегорания предохра-

нителя, а затем замените предохрани-

тель. Обязательно установите

соответствующий предохранитель с таким

же номиналом.

Помехи и другие факторы вызы-

Припаркуйте автомобиль в безопасном

вают неисправности в работе

месте и выключите двигатель. Поверните

встроенного микропроцессора.

ключ зажигания обратно в положение вы-

ключения. Затем снова запустите двига-

тель и снова включите питание

навигационной системы.

176

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Возможная неисправность

Вероятная причина

Метод устранения (Справочная инфор-

мация)

Невозможно установить ме-

Антенна GPS установлена в не-

Плохое качество сигналов спутников GPS,

стоположение автомобиля

подходящее положение.

что приводит к снижению точности пози-

без значительных ошибок.

ционирования. При необходимости про-

верьте прием сигналов GPS и положение

антенны GPS.

Сигнал от спутников блокируется

Плохое качество сигналов спутников GPS,

препятствиями.

что приводит к снижению точности пози-

ционирования. При необходимости про-

верьте прием сигналов GPS и положение

антенны GPS или продолжайте движение,

пока прием не улучшится. Следите за тем,

чтобы возле антенны не было препят-

ствий.

Расположение спутников по отно-

Плохое качество сигналов спутников GPS,

шению к автомобилю не соответ-

что приводит к снижению точности пози-

ствует требованиям приема.

ционирования. Продолжайте движение,

пока прием не улучшится.

Сигналы со спутников GPS были

Плохое качество сигналов спутников GPS,

изменены для снижения точно-

что приводит к снижению точности пози-

сти. (Спутники GPS контроли-

ционирования. Подождите, пока прием не

руются Министерством обороны

улучшится.

США, Американское правитель-

ство имеет право искажать дан-

ные позиционирования в

военных целях. Это может приве-

сти к серьезным ошибкам пози-

ционирования.)

Если рядом с антенной GPS ис-

Плохое качество сигналов спутников GPS,

пользуется автомобильный или

что приводит к снижению точности пози-

сотовый телефон, прием сигнала

ционирования. При использовании сото-

GPS может быть временно пре-

вого телефона его антенна должна

рван.

находиться на максимальном расстоянии

от антенны GPS.

177

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Возможная неисправность

Вероятная причина

Метод устранения (Справочная инфор-

мация)

Невозможно установить ме-

Посторонние предметы покры-

Не распыляйте на антенну GPS краску, не

стоположение автомобиля

вают антенну GPS.

покрывайте ее воском, так как это может

без значительных ошибок.

блокировать прием сигналов GPS. Нако-

пления снега также может ухудшить

прием сигналов.

Сигналы с датчика скорости авто-

Проверьте правильность подключения ка-

мобиля не принимаются надле-

белей. В случае необходимости прокон-

жащим образом.

сультируйтесь с дилером, установившим

данную систему.

Возможно, навигационная систе-

Проверьте надежность закрепления нави-

ма была ненадежно закреплена в

гационной системы и, в случае необходи-

автомобиле.

мости, проконсультируйтесь с дилером,

устанавливавшим данную систему.

Навигационная система устано-

Проверьте угол установки. (Навигацион-

влена под критическим углом,

ная система должна устанавливаться в

превышающим пределы угла ус-

пределах допустимого угла установки.

тановки.

Подробно см. в Руководстве по установ-

ке.)

Указание положения автомобиля

Проверьте правильность подключения

сместилось после разворота или

провода входного сигнала заднего хода

изменения направления движе-

(фиолетового). (Навигационная система

ния.

будет функционировать надлежащим об-

разом без подключения этого провода, од-

нако точность позиционирования будет

существенно снижена).

“Eco-график” недоступно.

Навигационная система не может

Проедьте около 10 км по дороге без пре-

получить данные по среднему

пятствий. Затем припаркуйте автомобиль

значению расхода топлива в про-

в безопасном месте, выключите навига-

шлом, поэтому отображение

ционную систему и снова включите пита-

“Eco-график” невозможно.

ние навигационной системы.

Цвет карты не переключается

“Вид день/ночь” установлен в

Проверьте настройку “Вид день/ночь” и

автоматически с дневного на

положение “День”.

убедитесь, что выбрано значение “Авто-

ночной режим.

матич.”. (стр. 149)

Оранжевый/белый провод не

Проверьте соединение.

подключен.

Экран слишком яркий.

Неправильная регулировка каче-

Отрегулируйте качество изображения.

ства изображения на дисплее.

(стр. 159)

Дисплей очень темный.

Освещение автомобиля включе-

Изучите настройку “Вид день/ночь” и,

но и параметр “Автоматич.” уста-

если наобходимо, выберите параметр

новлен в положение “Вид день/

“День”. (стр. 149)

ночь”.

Неправильная регулировка каче-

Отрегулируйте качество изображения.

ства изображения на дисплее.

(стр. 159)

AV-источник не воспроизводит

Низкий уровень громкости.

Отрегулируйте уровень громкости.

звук.

Включена функция приглушения

Выключите функцию приглушения или

Уровень громкости не увели-

или блокировки звука.

блокировки звука.

чивается.

Отсоединен провод динамика.

Проверьте соединение.

178

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Возможная неисправность

Вероятная причина

Метод устранения (Справочная инфор-

мация)

Не регулируется громкость ко-

Кнопка VOL (+/-) используется

Увеличьте или уменьшите громкость с по-

манд навигации и звуковых

для регулировки громкости.

мощью параметра [Громкость] в меню

сигналов.

“Системные настройки”. (стр. 154)

Человек на другом конце те-

Голос человека на другом конце

Воспользуйтесь следующими методами

лефонной линии не может

телефонной линии звучит из

для уменьшения эхо:

слышать разговор из-за эхо.

громкоговорителя и затем снова

—Уменьшите громкость приемника

принимается микрофоном, что

—Сделайте так, чтобы оба абонента дела-

создает эхо.

ли небольшие паузы перед началом раз-

говора

Отсутствует изображение.

Не подключен шнур парковочного

Подключите шнур парковочного тормоза и

тормоза.

поднимите парковочный тормоз.

Парковочный тормоз не поднят.

Подключите шнур парковочного тормоза и

поднимите парковочный тормоз.

Выключена подсветка ЖК-пане-

Включите подсветку. (стр. 170)

ли.

Исчезает изображение на за-

Произошло извлечение диска ис-

Перед извлечением диска переключите

днем дисплее.

точника, прослушиваемого в на-

источник. Данная проблема может возни-

вигационной системе.

кнуть при использовании определенного

способа соединения.

Возможно, проблема с “Задним

Проверьте “Задний дисплей” и его подклю-

дисплеем”, например, неправиль-

чение.

ное подключение проводки.

Выбран AV-источник, сигнал кото-

Выберите соответствующий AV-источник.

рого не может быть выведен на

задний дисплей.

Ничего не отображается, не-

Неправильно установлены пара-

Выберите соответствующую настройку

возможно использовать кла-

метры камеры заднего вида.

для камеры заднего вида.

виши сенсорной панели.

Рычаг переключения передач

Выберите правильную настройку поляр-

был переключен в положение [R],

ности для “Задняя камера”. (стр. 156)

а камера заднего вида не была

подключена.

Отсутствует реакция на каса-

Клавиши сенсорной панели отли-

Выполните калибровку сенсорной панели.

ние клавиш сенсорной пане-

чаются от фактического располо-

(стр. 157)

ли, либо реагирует другая

жения функций, отвечающих на

клавиша.

ваши касания.

Невозможно использовать

Устройство памяти USB было из-

Припаркуйте автомобиль в безопасном

внешнее устройство памяти

влечено сразу после подключе-

месте и выключите двигатель. Поверните

(USB, SD).

ния.

ключ зажигания обратно в положение вы-

ключения. Затем снова запустите двига-

тель и снова включите питание

навигационной системы.

179

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Проблемы с AV-экраном

Возможная неисправность

Вероятная причина

Метод устранения (Справочная инфор-

мация)

Невозможно воспроизвести

Диск установлен в перевернутом

Вставьте диск наклейкой верх.

CD или DVD.

положении.

Диск загрязнен.

Очистите диск.

Диск треснут или поврежден

Вставьте обычный круглый диск.

иным образом.

Файлы на CD записаны в непра-

Проверьте формат файла.

вильном формате.

Диск данного формата не может

Замените диск.

быть воспроизведен.

Загруженный диск относится к

Проверьте тип диска. (стр. 195)

типу, который не может быть вос-

произведен данной системой.

На экран выведено сообще-

Провод от парковочного тормоза

Правильно подключите провод парковоч-

ние с предупреждением и от-

не подсоединен или не включен.

ного тормоза, установите парковочный

ображение видео

тормоз.

невозможно.

Включена блокировка парковоч-

Припаркуйте автомобиль в безопасном

ного тормоза.

месте и задействуйте стояночный тормоз.

Отсутствует выходной сигнал

“Вход AV1” или “Вход AV2” на-

Исправьте настройки. (стр. 133)

от подключенного оборудова-

строены неправильно.

ния.

Неправильное подключение ин-

Подключите как USB-разъем, так и кабель

Отсутствует выходной сигнал

терфейсного USB-кабеля для

RCA. (Если будет выполнено только одно

от подключенного iPod.

iPod.

из этих соединений, iPod не будет рабо-

тать надлежащим образом.) (стр. 18)

Аудио или видеосигнал пре-

Навигационная система непроч-

Прочно закрепите навигационную систе-

рывается.

но закреплена.

му.

Не выводится звук.

Кабели подключены неправиль-

Правильно подключите кабели.

Уровень громкости не увели-

но.

чивается.

Система находится в режиме за-

Во время выполнения системой зафикси-

фиксированного, замедленного

рованного, замедленного или покадрового

или покадрового воспроизведе-

воспроизведения диска DVD-Video вывод

ния диска DVD-Video.

звука невозможен.

Система находится в режиме

Для всех носителей, кроме музыкальных

паузы, ускоренного перемещения

CD (CD-DA), невозможно воспроизведе-

назад или вперед во время вос-

ние звука во время ускоренного переме-

произведения.

щения назад или вперед.

Отображается значок 9 и

Данная операция несовместима

Выполнение данной операции невозмож-

операция не выполняется.

с конфигурацией видеосигнала.

но. (Например, на воспроизводимом DVD-

диске не записаны такой угол обзора, си-

стема звука, язык субтитров и т.п.)

Изображение останавливает-

Считывание данных невозможно

После однократного нажатия на g начтите

ся (зависает) и навигационная

во время воспроизведения диска.

воспроизведение еще раз.

система становится неупра-

вляемой.

Изображение растянуто и

Установленное соотношение не

Выберите соответствующую настройку

имеет неправильное соотно-

соответствует выводимому изоб-

для данного изображения. (стр. 161, стр.

шение сторон.

ражению.

108)

180

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Возможная неисправность

Вероятная причина

Метод устранения (Справочная инфор-

мация)

Отображается сообщение о

Включена защита от детей.

Выключите защиту от детей или измените

защите от детей, и DVD-диск

ее уровень. (стр. 108)

не воспроизводится.

Невозможно отменить защиту

Неправильный код.

Введите правильный код. (стр. 108)

от детей при воспроизведении

DVD-диска.

Воспроизведение осуществл-

На воспроизводимом DVD-диске

Переключение на выбранный язык невоз-

яется не с теми настройками

не записаны звук или субтитры

можно, если язык, выбранный в “Установ-

языка аудиосигнала и субтит-

на языке, выбранном в меню “Ус-

ка DVD/DivX®”, не записан на диске. (стр.

ров, которые выбраны в “Ус-

тановка DVD/DivX®”.

107)

тановка DVD/DivX®”.

Во время воспроизведения

На диске записан сигнал, запре-

Поскольку данная навигационная система

изображение очень нечеткое/

щающий копирование. (Некото-

является совместимой с аналоговой си-

искаженное и темное.

рые диски имеют такую

стемой защиты от копирования, во время

функцию.)

просмотра диска с таким типом защиты

сигнала на некоторых дисплеях на изоб-

ражении могут появиться горизонтальные

полосы или другие искажения. Это не оз-

начает, что навигационная система неис-

правна.

iPod не работает.

iPod завис.

! Выполните повторное подключение iPod

с помощью интерфейсного USB-кабеля

для iPod.

! Установите новую версию программного

обеспечения для iPod.

Произошла ошибка.

! Выполните повторное подключение iPod

с помощью интерфейсного USB-кабеля

для iPod.

! Припаркуйте автомобиль в безопасном

месте и выключите двигатель. Поверните

ключ зажигания обратно в положение вы-

ключения. Затем снова запустите двига-

тель и снова включите питание

навигационной системы.

! Установите новую версию программного

обеспечения для iPod.

Проблемы с экраном телефона

Возможная неисправность Вероятная причина

Метод устранения (Справочная инфор-

мация)

Не набирается номер, так как

Телефон находится за предела-

Повторите действие после входа в зону

клавиши сенсорной панели

ми зоны облуживания.

обслуживания.

набора номера неактивны.

В настоящий момент невозможно

Выполните соединение.

установить соединение между

сотовым телефоном и навига-

ционной системой.

181

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Сообщения и реакция на них

Навигационная система может отображать следующие сообщения. Обратитесь к приве-

денной ниже таблице для определения проблемы, а затем предпримите предложенные

действия по ее устранению.

Иногда можно увидеть сообщения об ошибках, отличающиеся от показанных ниже. В

таком случае следуйте инструкциям, приведенным на дисплее.

Сообщения и реакция на них

Сообщение

Вероятная причина

Метод устранения (Справочная инфор-

мация)

Невозможно рассчитать

Расчет маршрута завершился не-

! Измените пункт назначения.

маршрут.

удачно из-за сбоя в данных

! Если данное сообщение будет появлять-

карты, программном или аппа-

ся снова, обратитесь к местному дилеру

ратном обеспечении.

Pioneer.

Расч.маршр.невозм. - ПН

Пункт назначения находится сли-

Установите пункт назначения ближе к

слишком далеко.

шком далеко.

пункту начала навигации.

Расч.маршр.невозм. - ПН

Пункт назначения находится сли-

Установите пункт назначения дальше от

слишком близко.

шком близко.

пункта начала навигации.

Расч.маршр.невозм. - рядом

Пункт назначения, промежуточ-

! Установите пункт назначения и проме-

с ПН или нач. маршр. нет

ный пункт(ы) или пункт начала

жуточный пункт(ы) на дорогах.

навиг. поддержки.

навигации находятся в местно-

! Переустановите пункт назначения после

сти, где отсутствуют дороги (на-

того, как автомобиль начнет двигаться по

пример, в горах) и расчет

какой-либо дороге.

маршрута невозможен.

Невозможно рассчитать

Пункт назначения или промежу-

Измените пункт назначения.

маршрут до пункта назначе-

точный пункт(ы) расположены на

ния.

изолированном острове и т.п. без

парома и расчет маршрута невоз-

можен. Это сообщение появится

в случае отсутствия дороги, веду-

щей к пункту начала навигации

или пункту назначения.

Не удалось создать про-

В редких случаях может возни-

! Повторите попытку.

филь маршрута.

кать ошибка расчета маршрута.

! Если данное сообщение будет появлять-

ся снова, обратитесь к местному дилеру

Pioneer.

Папка с изображениями от-

Невозможна загрузка изображе-

Используйте соответствующие данные и

сутствует. Сохраните файл

ния из-за того, что папка “Pictu-

сохраните их надлежащим образом. (стр.

jpeg в папку /Изображения/

res” не найдена на внешнем

155)

устройстве памяти.

Папка “Pictures” существует на

Используйте соответствующие данные и

карте памяти SD, но в ней отсут-

сохраните их надлежащим образом. (стр.

ствуют данные, подлежащие за-

155)

грузке.

Ошибка чтения данных.

Чтение данных завершисло неу-

Используйте соответствующие данные и

дачно по каким-либо причинам.

сохраните их надлежащим образом. (стр.

155)

183

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Сообщение

Вероятная причина

Метод устранения (Справочная инфор-

мация)

Файл изображения повре-

Данные повреждены, или была

Используйте соответствующие данные и

жден.

предпринята попытка установить

сохраните их надлежащим образом. (стр.

файл с изображением, который

155)

не соответствует требованиям

для экрана заставки.

Ошибка соединения.

Была отключена функция беспро-

Активируйте беспроводную технологию

водной связи Bluetooth сотового

Bluetooth соответствующего телефона.

телефона.

Сотовый телефон сопряжен (сое-

Отмените сопряжение (соединение) и по-

динен) с другим устройством.

вторите попытку.

От сотового телефона был полу-

Включите телефон и примите запрос на

чен отказ в доступе.

соединение от навигационной системы.

(Кроме того, проверьте настройки соеди-

нения на вашем сотовом телефоне.)

Невозможно обнаружить сотовый

Проверьте, не выключен ли сотовый теле-

телефон.

фон, а также не слишком ли велико рас-

стояние до него.

Не удалось найти доступ-

Система, выполняя поиск сото-

! Активируйте беспроводную технологию

ный телефон.

вых телефонов с технологией

Bluetooth соответствующего телефона.

Bluetooth для соединения, не об-

! Проверьте, не выключен ли сотовый те-

наруживает соответствующих ус-

лефон, а также не слишком ли велико рас-

тройств на ближайшем

стояние до него.

расстоянии.

Не удалось зарегистриро-

Во время процедуры регистрации

Следите за тем, чтобы во время регистра-

вать.

была отключена функция беспро-

ции подключаемого телефона функция

водной связи Bluetooth сотового

Bluetooth была включена.

телефона.

От сотового телефона был полу-

Включите телефон и примите запрос на

чен отказ в доступе.

регистрацию от навигационной системы.

(Кроме того, проверьте настройки соеди-

нения на вашем сотовом телефоне.)

Процесс регистрации завершил-

Повторите попытку регистрации, и если

ся неудачно по какой-либо причи-

она по прежнему завершится неудачно,

не.

попытайтесь зарегистрироваться с по-

мощью сотового телефона.

184

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Сообщения для аудио функций

При возникновении проблемы с воспроизведением сигнала AV-источника на дисплее по-

явится сообщение об ошибке. Обратитесь к приведенной ниже таблице для определения

проблемы, а затем предпримите предложенные действия по ее устранению. Если ошибка

будет продолжать появляться, свяжитесь со своим дилером или с ближайшим центром об-

служивания компании Pioneer.

Сообщения в “( )” будут появляться на “Заднем дисплее”.

Встроенный DVD-привод

Сообщение

Вероятная причина

Метод устранения (Справочная инфор-

мация)

Ошибка чтения ОШИБКА-

Грязный

Очистите диск.

(ERROR-02-XX)

Диск поцарапан

Замените диск.

Диск загружен обратной сторо-

Убедитесь, что диск загружен правильно.

ной

Сбой воспр. Выгрузите

Электрический или механический

! Замените диск.

диск.

! Установите переключатель ACC в вы-

ключенное положение, а затем снова во

включенное положение.

Не удается сопоставить код

Региональные коды диска и нави-

Замените диск DVD-Video диском с пра-

региона (DIFFERENT REGION

гационной системы не совпа-

вильным региональным кодом.

DISC)

дают.

Нечитаемый диск

Воспроизведение данного типа

Замените данный диск другим диском, ко-

диска с помощью навигационной

торый может воспроизвести навигацион-

системы невозможно.

ная система. (стр. 198, стр. 216)

Сбой воспр. из-за превыше-

Температура навигационной си-

Дождитесь, пока температура установится

ния температурного диапа-

стемы выходит за пределы нор-

в рамках рабочего диапазона.

зона. Выгрузите диск.

мального рабочего диапазона.

(THERMAL PROTECTION IN

MOTION)

Error not defined (ERROR-FF-

Неизвестная ошибка

Установите переключатель ACC в выклю-

FF)

ченное положение, а затем снова во вклю-

ченное положение.

Треки, которые не удается

Файлы, защищенные системой

Защищенные файлы будут пропущены.

воспроизвести, будут про-

управления цифровыми правами

пущены (FILE SKIPPED)

(DRM).

Не удается воспроизвести

Все файлы на загруженном диске

Замените диск.

все дорожки (PROTECTED

защищены системой управления

DISC)

цифровыми правами.

Flash writing error. Impossible

По некоторым причинам история

! Повторите попытку.

to write on the flash. (CAN

воспроизведения содержания

! Если сообщение будет продолжать по-

NOT SAVE DATA)

VOD не может быть сохранена.

являться, обратитесь к дилеру.

Ошибка авторизации (Aut-

Данное устройство не соответ-

Убедитесь, что данное устройство было

horization Error)

ствует устройству, зарегистриро-

зарегистрировано у провайдера VOD.

ванному с провайдером VOD.

Содержание VOD невозможно

воспроизвести.

185

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Сообщение

Вероятная причина

Метод устранения (Справочная инфор-

мация)

Не удается воспроизвести

Воспроизведение видеосигнала

Создайте воспроизводимую версию и по-

файл HD (FILE NOT PLAYA-

DivX высокой четкости (HD) не-

пробуйте выполнить воспроизведение

BLE-HIGH DEF)

возможно.

снова.

SD/USB/iPod

Сообщение

Вероятная причина

Метод устранения (Справочная инфор-

мация)

Треки, которые не удается

Файлы, защищенные системой

Защищенные файлы будут пропущены.

воспроизвести, будут про-

управления цифровыми правами

пущены

(DRM).

Воспроизведение данного типа

Замените его файлом, воспроизведение

файла с помощью данного аппа-

которого возможно. (стр. 198, стр. 216)

рата невозможно.

Не удается воспроизвести

Все файлы на загруженном

Сохраните воспроизводимые файлы.

все дорожки

внешнем устройстве памяти за-

щищены системой управления

цифровыми правами.

Воспроизведение всех файлов с

Замените его файлом, воспроизведение

помощью данного аппарата не-

которого возможно. (стр. 198, стр. 216)

возможно.

USB флешка отключена с

Произошло замыкание USB-раз-

Убедитесь, что USB-разъем или USB-ка-

целью защиты.Сначала пе-

ъема или USB-кабеля.

бель не зажаты и не повреждены.

резагрузите AVIC, потом

Подключенное устройство памя-

Отключите устройство памяти USB и не

подключите USB.

ти USB потребляет более 500 мA

используйте его впредь. Выключите зажи-

(максимально допустимое значе-

гание, затем переведите ключ зажигания в

ние электрического тока).

положение ACC или включенное положе-

ние, а затем подключите соответствующее

устройство памяти USB.

Произошло замыкание интер-

Убедитесь, что интерфейсный USB-ка-

фейсного USB-кабеля для iPod.

бель для iPod или USB-кабель не зажаты

и не повреждены.

Ошибка авторизации. iPod

Данный iPod несовместим с на-

Используйте iPod совместимой версии.

не подсоединен.

вигационной системой.

Обмен данными завершился неу-

! Отсоедините кабель iPod. Как только от-

дачно

образится главное меню iPod, снова под-

ключите кабель.

! Если сообщение будет продолжать по-

являться, обратитесь к дилеру.

186

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Технология

ления поворота с помощью гироскопа и

наклона дороги с помощью G-сенсора.

позиционирования

Встроенный датчик даже позволяет вы-

Позиционирование с помощью

числять изменения высоты и корректиро-

вать расхождения в значении пройденного

GPS

расстояния, возникшие в результате дви-

В глобальной системе позиционирования

жения по извилистым дорогам или скло-

(GPS) используется сеть спутников, нахо-

нам.

дящихся на орбите Земли. Каждый спут-

Если вы используете эту навигационную

ник, орбита которого находится на высоте

систему с подключенным к ней датчиком

21000 км, постоянно транслирует радио-

скорости, это повышает точность системы.

сигналы с информацией о времени и ме-

Таким образом, для достижения большей

стоположении. Система обеспечивает

точности позиционирования нужно надле-

прием сигнала, как минимум, от трех спут-

жащим образом подключить датчик скоро-

ников в любой открытой точке на земной

сти.

поверхности.

p Положение схемы определения скоро-

Точность информации GPS зависит от ка-

сти варьируется в зависимости от моде-

чества приема сигнала. Если сигналы

ли автомобиля. Подробную

сильные и прием хороший, система GPS

информацию можно узнать у авторизи-

может определить широту, долготу и высо-

рованного дилера компании Pioneer или

ту над уровнем моря для точного позицио-

специалистов по установке.

нирования в трех измерениях. Однако,

p Некоторые типы автомобилей могут не

если качество сигнала плохое, могут быть

выдавать сигнал скорости при движе-

определены только два измерения - широ-

нии со скоростью всего несколько кило-

та и долгота, и ошибка позиционирования

метров в час. В таком случае текущее

может быть немного больше.

местоположение вашего автомобиля

может отображаться неправильно во

время дорожной пробки или на авто-

стоянке.

Позиционирование с помощью

точного расчета траектории

Встроенный датчик навигационной систе-

мы также вычисляет положение автомоби-

ля. Текущее местоположение измеряется

путем определения пройденного расстоя-

ния с помощью датчика скорости, направ-

187

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Каким образом

Сопоставление с картой

Как уже было сказано, системы позициони-

обеспечивается совместное

рования, используемые данной навига-

функционирование GPS и

ционной системой, подвержены

точного расчета траектории?

определенным ошибкам. Их расчеты могут

В целях достижения максимальной точно-

иногда поместить автомобиль в место на

сти навигационная система постоянно

карте, где нет дороги. В подобной ситуации

сравнивает данные GPS с предполагае-

система обработки понимает, что автомо-

мым местоположением, рассчитанным с

били передвигаются только по дорогам, и

помощью встроенного датчика. Однако,

может скорректировать местоположение,

если в течение длительного времени до-

сместив его к ближайшей дороге. Это на-

ступны данные только встроенного датчи-

зывается сопоставлением с картой.

ка, ошибка позиционирования постепенно

нарастает, пока предполагаемое местопо-

ложение не становится недостоверным.

По этой причине всякий раз, когда сигналы

GPS становятся доступны, они сравни-

ваются с данными встроенного датчика и

используются для их корректировки с

целью увеличения точности.

p Если вы начнете использовать цепи на

колесах для вождения зимой или уста-

При сопоставлении с картой

новите запасное колесо, ошибки могут

резко возрасти из-за разницы в диамет-

ре колес. Инициализируйте статус дат-

чика, что может способствовать

восстановлению точности до нормаль-

ных условий.

= Подробности см. Очистка состояния

на стр. 139.

Без сопоставления с картой

Устранение серьезных

ошибок

Ошибки позиционирования сводятся к ми-

нимуму путем объединения GPS, точного

расчета траектории и сопоставления с кар-

той. Тем не менее, в некоторых случаях

эти функции могут не функционировать на-

длежащим образом и ошибка может увели-

чиваться.

188

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Если GPS-позиционирование

будет восстановлена, как только восста-

новится прием сигнала GPS.

невозможно

! В случае невозможности приема сигна-

лов от более чем двух спутников GPS,

Условия, часто вызывающие

GPS-позиционирование будет отключе-

значительные ошибки

но.

позиционирования

! При некоторых условиях движения сиг-

налы со спутников GPS могут не дости-

Фактическое положение автомобиля

гать автомобиля. В таком случае

может отличаться от положения, указанно-

система не может использовать GPS-

го на экране карты вследствие различных

позиционирование.

причин, например, состояния дорожного

покрытия, по которому движется автомо-

биль или статуса приема сигнала GPS.

! В случае незначительного поворота.

В туннелях или

Под эстакадами

закрытых авто-

или похожими соо-

стоянках

ружениями

! При наличии параллельной дороги.

При движении

При движении среди

между высокими

густого леса или вы-

зданиями

соких деревьев

! Если рядом с антенной GPS использует-

! При наличии рядом другой дороги, на-

ся автомобильный или сотовый теле-

пример, в случае надземной автомаги-

фон, прием сигнала GPS может быть

страли.

временно прерван.

! Не покрывайте антенну GPS краской из

аэрозольного баллончика или восковой

пастой, так как это может блокировать

прием сигнала GPS. Скопление снега

также может ухудшить прием сигналов,

поэтому очищайте антенну.

p Если сигнал GPS не принимался в тече-

ние длительного времени, фактическое

положение автомобиля и значок теку-

щего положения на карте могут значи-

тельно отличаться или могут не

обновляться. В таком случае точность

189

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

! При пробуксовке колес автомобиля, на-

! При выезде на дорогу после движения

пример, на грунтовой дороге или на

вокруг большой автостоянки.

снегу.

! При движении по кольцевой транспорт-

ной развязке.

! При использовании цепей или при заме-

не шин на шины другого размера.

! В случае начала движения сразу же

после запуска двигателя.

! Если деревья или другие препятствия

блокируют сигналы GPS на значитель-

ный период времени.

Информация об установке

маршрута

Характеристики поиска маршрута

Ваша навигационная система устанавли-

вает маршрут к пункту назначения, приме-

няя определенные встроенные правила к

! Если автомобиль движется очень мед-

картографическим данным. В этом разде-

ленно или с частыми стартами и оста-

ле приведены некоторые полезные сведе-

новками, например в дорожной пробке.

ния о том, как устанавливается маршрут.

191

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

В некоторых случаях маршрут может по-

ВНИМАНИЕ

требовать движения в направлении, об-

После расчета маршрута сам маршрут и голо-

ратом тому, в котором вы движетесь

совая навигация для него будут установлены

сейчас. В таких случаях вам будет дано

автоматически. Также, что касается ограниче-

указание развернуться. Следовательно,

ний движения, связанных с днем или време-

вам необходимо выполнить безопасный

нем, будет учтена только информация,

разворот, соблюдая действующие пра-

доступная на момент расчета маршрута.

вила дорожного движения.

Улицы с односторонним движением и пере-

В некоторых случаях маршрут может

крытые улицы могут быть не учтены. Напри-

начинаться на противоположной от

мер, если улица открыта только утром, а вы

реального текущего местоположения

проезжаете позже, это может противоречить

стороне железнодорожного пути или

ограничениям движения, поэтому вы не може-

реки. В этом случае необходимо немно-

те двигаться по установленному маршруту. Во

го переместиться в сторону пункта на-

время движения следуйте указаниям реаль-

значения и снова попытаться

ных дорожных знаков. Кроме того, система

выполнить расчет маршрута.

может не иметь информации о некоторых ог-

Возможны случаи, когда начало мар-

раничениях движения.

шрута, промежуточный пункт и пункт на-

значения находятся не на выделенном

Рассчитанный маршрут является одним

цветом маршруте.

из примеров маршрута к пункту назна-

Число выездов из кольцевых транспорт-

чения, выбранным навигационной си-

ных развязок на экране может отличать-

стемой с учетом типа улиц и правил

ся от реального числа дорог.

дорожного движения. Он не обязатель-

но может быть оптимальным маршру-

Выделение маршрута

том. (В некоторых случаях будет

невозможно выбрать нужные улицы.

! После установки маршрут выделяется

Если необходимо выбрать определен-

на карте ярким цветом.

! Могут не быть выделены цветом окрест-

ную улицу, установите на этой улице

ности начала маршрута и пункт назна-

промежуточный пункт.)

Если пункт назначения находится сли-

чения, а также территории с

шком далеко, возможны случаи, когда

чрезвычайно сложной схемой дорог.

маршрут не будет установлен. (Если Вы

Вследствие этого маршрут на экране

может обрываться, однако голосовая

хотите установить маршрут большой

навигация будет выполняться.

протяженности, проходящий через не-

сколько территорий, установите проме-

жуточные пункты вдоль пути.)

Функция автоматического

Во время работы навигации голосовые

изменения маршрута

указания о поворотах и пересечениях

! Если вы отклонитесь от установленного

автомагистрали объявляются заранее.

маршрута, система выполнит перерас-

Тем не менее, при проезде перекрест-

чет маршрута от той точки, где вы нахо-

ков, поворотов и других быстро сменяю-

дитесь, до пункта назначения.

щихся точек навигации, некоторые из

! В определенных условиях данная функ-

них могут быть объявлены с опозда-

ция может быть недоступна.

нием или не быть объявлены.

Возможна ситуация, когда указания

могут направить вас с автомагистрали,

а затем обратно на нее.

192

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Обращение и уход за диском

! Воспроизведению диска могут препят-

ствовать его характеристики, формат,

Использование дисков подразумевает со-

записанные приложения, условия вос-

блюдение основных мер предосторожно-

произведения, хранения и т.д.

сти.

! Толчки от неровностей дороги могут

прерывать воспроизведение диска.

! Перед использованием диска прочтите

Встроенный привод и уход за ним

меры предосторожности при работе с

Используйте только обычные круглые

ним.

диски. Не используйте диски изменен-

ной формы.

Условия окружающей среды

для воспроизведения диска

! При экстремально высоких температу-

рах температурный предохранитель за-

щитит данное изделие путем его

Не используйте треснутые, расколотые,

автоматического отключения.

деформированные или иным способом

! Несмотря на тщательную разработку

поврежденные диски, так как они могут

нашего изделия, вследствие механиче-

повредить встроенный привод.

ского износа, условий использования

Не прикасайтесь к рабочей поверхности

или хранения на поверхности диска

дисков.

могут возникнуть незначительные цара-

Если диски не используются, храните их

пины, не влияющие на его рабочие ха-

в футлярах.

рактеристики. Такие царапины не

Не подвергайте диски воздействию вы-

являются признаком неисправности си-

соких температур и прямых солнечных

стемы, а рассматриваются как обычный

лучей.

износ.

Не прикрепляйте этикетки, не пишите и

не наносите химические вещества на

поверхности дисков.

Для очистки диска вытрите его мягкой

тканью, перемещая ее наружу от цент-

ра.

! Образование конденсата может вызвать

временные неисправности в работе

встроенного привода. Оставьте устрой-

ство при комнатной температуре при-

мерно на один час. Также

рекомендуется протереть диски сухой

тканью.

193

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Воспроизводимые диски

яется записываемым CD-диском для

записи звука, а другая записываемым

DVD-Video и CD

DVD-диском для записи видео.

Диски DVD и CD, имеющие представлен-

Навигационная система может вос-

ные ниже логотипы, обычно воспроизво-

производить сторону DVD. Однако, по-

дятся во встроенном DVD-приводе.

скольку сторона CD двухсторонних

дисков является физически несовмести-

DVD-Video

мой с общим стандартом CD, данная

навигационная система может не вос-

произвести сторону CD.

Частая загрузка и выгрузка двухсторон-

него диска может привести к появлению

царапин на диске.

Серьезные царапины могут привести к

проблемам с воспроизведением на дан-

ной навигационной системе. В некото-

рых случаях двухсторонний диск может

застрять в слоте для загрузки диска и не

будет извлекаться. Чтобы избежать

этого, рекомендуется удерживаться от

использования двухсторонних дисков с

является зарегистрированной тор-

данной навигационной системой.

говой маркой DVD-формата/Корпора-

Для получения более подробных сведе-

ции, выдающей лицензии на

ний о двухсторонних дисках, пожалуй-

использование логотипов.

ста, обратитесь к производителю.

p Воспроизведение дисков DVD-Audio не-

возможно. Данный DVD-привод может

не воспроизвести все диски, имеющие

Dolby Digital

маркировку, показанную выше.

Данный продукт будет выполнять внутрен-

нее понижающее микширование сигналов

Dolby Digital и звук будет выводиться в сте-

Диски, записанные в формате

реоформате.

AVCHD

p Изготовлено по лицензии компании

Данная система несовместима с дисками,

Dolby Laboratories. “Dolby” и знак в виде

записанными в формате AVCHD (Усовер-

двойной буквы D являются товарными

шенствованные видеокодеки высокой чет-

знаками компании Dolby Laboratories.

кости). Не вставляйте в привод диски в

формате AVCHD. Если такие диски будут

вставлены в привод, они могут быть не из-

влечены.

Воспроизведение

DTS-звук

двухстороннего диска

Вывод аудиоформата DTS невозможен,

! Двухсторонние диски являются двойны-

поэтому выберите аудиодорожку в форма-

ми дисками, одна сторона которых явл-

те, отличном от аудиоформата DTS.

194

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

“DTS” является зарегистрированной торго-

Диски CD-R/CD-RW

вой маркой DTS, Inc.

Воспроизведение нефинализированных

дисков невозможно.

Диски CD-R/CD-RW, записанные в ус-

Подробная информация о

тройстве для записи музыкальных CD

или на персональном компьютере,

воспроизводимых средствах

могут не воспроизводиться по причине

Совместимость

характеристик диска, царапин или грязи

на диске, или грязи, царапин или кон-

Общая информация о

денсата на линзах встроенного приво-

совместимости дисков

да.

! Определенные функции системы могут

Диски, записанные на персональном

быть недоступны для некоторых дисков.

компьютере, могут не воспроизводиться

! Не гарантируется совместимость со

в зависимости от записывающего ус-

всеми дисками.

тройства, программы для записи, их на-

! Если не воспроизводятся диски DVD-

строек и других внешних параметров.

ROM/DVD-RAM.

Выполните запись в правильном фор-

! Диски могут не воспроизводиться, если

мате. (Для получения подробной инфор-

они подверглись воздействию прямых

мации обратитесь к изготовителю

солнечных лучей, высоких температур

носителя, рекордера или программного

или хранились в автомобиле в ненадле-

обеспечения для записи.)

жащих условиях.

Названия и другая текстовая информа-

ция, записанная на диске CD-R/CD-RW

Диски DVD-Video

могут не отображаться на данном ус-

тройстве (в случае звуковых данных

! Диски DVD-Video, имеющие несовме-

стимые региональные коды, могут не

(CD-DA)).

Прочтите меры предосторожности на

воспроизводиться в данном DVD-приво-

де. Региональные коды плеера можно

дисках CD-R/CD-RW перед их использо-

ванием.

найти на корпусе данного блока.

Общая информация о внешних

Диски DVD-R/DVD-RW/DVD-R DL (с

устройствах памяти (USB, SD)

двойным слоем)

! Не воспроизводятся нефинализирован-

! Не подвергайте внешнее устройство па-

мяти (USB, SD) воздействию высоких

ные диски, записанные в Video-формате

(видеорежиме).

температур.

! В зависимости от используемого внеш-

! Не воспроизводятся диски, записанные

в формате Video Recording (VR-режи-

него устройства памяти (USB, SD) нави-

гационная система может не распознать

ме).

устройство или не воспроизвести запи-

! Диски DVD-R DL (с двойным слоем), за-

писанные с помощью метода записи

санные файлы надлежащим образом.

! Текстовая информация некоторых

Layer Jump, не воспроизводятся.

! Для получения подробной информации

аудио- и видеофайлов может отобра-

жаться неверно.

о режиме записи, обратитесь к изготови-

телю носителя, рекордера или про-

! Используйте правильное расширение

файлов.

граммного обеспечения для записи.

195

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

! Возможна небольшая задержка во

Карта памяти SD и карта памяти SDHC

время запуска воспроизведения фай-

= Для получения подробной информации

лов на внешнем устройстве памяти

о совместимости карты памяти SD с

(USB, SD) со сложной иерархией папок.

данной навигационной системой, см.

! Операции варьируются в зависимости

Технические характеристики на стр.

от типа внешнего устройства памяти

216.

(USB, SD).

! Может быть невозможно воспроизво-

Использование руководств и

дить музыку с SD или USB из-за харак-

дополнительной информации

теристик файла, размера файла,

записанного приложения, среды вос-

! Данная система не является совмести-

произведения, условий хранения и т.д.

мой с картами Multi Media Card (MMC).

! Файлы, имеющие защиту авторского

права, не воспроизводятся.

Совместимость устройства памяти USB

= Для получения подробной информации

Примечания, относящиеся только к

о совместимости устройства памяти

DivX-файлам

USB с данной навигационной системой,

см. Технические характеристики на стр.

Гарантируется только надлежащее

216.

функционирование DivX-файлов, загру-

Протокол: массив

женных с сайтов партнеров DivX. Не-

! Подключение устройства памяти USB к

санкционированные DivX-файлы могут

навигационной системе через USB-кон-

не функционировать надлежащим об-

центратор невозможно.

разом.

! Память USB с разбиением несовмести-

Платные файлы DRM не будут функцио-

ма с данной навигационной системой.

нировать до начала воспроизведения.

! Во время движения надежно зафикси-

Навигационная система может отобра-

руйте устройство памяти USB. Не ро-

жать файл DivX до длительностью до

няйте устройство памяти USB на пол,

1 590 минут 43 секунд. Операции поиска

где оно может застрять под педалью

свыше установленного времени запре-

газа или тормоза.

щены.

! Воспроизведение аудиофайлов, содер-

Для воспроизведения файлов DivX VOD

жащих видеоданные, может начинаться

требуется предоставить идентифика-

с незначительной задержкой.

ционный код данной навигационной си-

! Некоторые устройства памяти USB, под-

стемы провайдеру DivX VOD. Подробно

ключенные к данной навигационной си-

о идентификационных кодах см. Отоб-

стеме, могут создавать шум во время

ражение регистрационного кода DivX

прослушивания радио.

VOD на стр. 164.

! Не подключайте других устройств,

Воспроизводятся все версии DivX video

кроме устройства памяти USB.

(включая DivX 6) посредством стандарт-

Последовательность аудиофайлов в

ного воспроизведения медиафайлов

памяти USB

DivX.

Для памяти USB последовательность отли-

Подробную информацию о DivX можно

чается от последовательности для устрой-

найти на следующем сайте:

ства памяти USB.

http://www.divx.com/

196

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Файлы субтитров DivX

Можно использовать файлы субтитров

в формате Srt с расширением “.srt”.

Для каждого файла DivX используется

только один файл субтитров. Не могут

быть использованы файлы с множе-

ственными субтитрами.

Файлы субтитров, имена которых до

расширения содержат ту же последова-

тельность, что и файл DivX, ассоции-

руются с файлом DivX.

Последовательности знаков должны аб-

солютно совпадать. Однако если имеет-

ся только один файл DivX и один файл

субтитров в одной папке, эти файлы ас-

социируются даже в том случае, если

имена не совпадают.

Файл субтитров необходимо хранить в

той же папке, что и файл DivX.

Допускается использовать до 255 фай-

лов субтитров. Файлы субтитров свыше

этого количества не будут распознаны.

В имени файла субтитров можно ис-

пользовать до 64 символов, включая

расширение. Если в имени файла ис-

пользуется больше 64 символов, такой

файл может быть не распознан.

Кодировка символа должна соответ-

ствовать стандарту ISO-8859-1. Исполь-

зование символов, не соответствующих

ISO-8859-1, может привести к искажен-

ному отображению этих символов.

Возможно искаженное отображение

субтитров, если отображаемые симво-

лы в файле субтитров содержат контр-

ольный код.

Субтитры и видео в материалах с боль-

шей скоростью передачи данных могут

не полностью синхронизироваться.

Если множественные субтитры запро-

граммированы на отображение в тече-

ние короткого времени, например, 0,1

секунды, такие субтитры не могут отоб-

ражаться в установленное время.

197

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Таблица совместимости носителей

Общие

Устройство па-

Носитель

CD-R/-RW

DVD-R/-RW/-R DL

Карта памяти SD

мяти USB

ISO9660 уровень

Файловая система

ISO9660 уровень

FAT16/FAT32

Romeo, Joliet

Romeo и Joliet

и UDF 1.02

Максимальное коли-

700

300

чество папок

Максимальное коли-

999

3 500

2 500

чество файлов

Воспроизводимые

MP3, WMA, AAC, WAV, AVI, WMV,

MP3, WMA, AAC, DivX

типы файлов

MPEG-4

Примечание:

Максимальное время воспроизведения аудиофайла, хранящегося на внешнем устройстве памяти (USB,

SD): 7,5 ч (450 минут)

Совместимость с MP3

Устройство па-

Носитель

CD-R/-RW

DVD-R/-RW/-R DL

Карта памяти SD

мяти USB

Расширение файла

.mp3

Скорость передачи

От 8 кбит/с до 320 кбит/с (CBR), VBR

данных

От 16 кГц до 48 кГц (32 кГц, 44,1 кГц,

Частота выборки

От 8 кГц до 48 кГц

48 кГц для визуального выделения)

Тег ID3

Тег ID3 Версия 1.0, 1.1, 2.2, 2.3

Тег ID3 Версия 1.0, 1.1, 2.2, 2.3, 2.4

Примечания:

! Версия 2.x для тега ID3 имеет приоритетность над существующими версиями 1.x и 2.x.

! Данная навигационная система не является совместимой со следующими форматами:

MP3i (интерактивный MP3), mp3 PRO, список воспроизведения m3u

198

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Совместимость с WMA

Устройство па-

Носитель

CD-R/-RW

DVD-R/-RW/-R DL

Карта памяти SD

мяти USB

Расширение файла

.wma

Скорость передачи

От 5 кбит/с до 320 кбит/с (CBR), VBR

данных

Частота выборки

От 8 кГц до 48 кГц

Примечание:

Данная навигационная система не является совместимой со следующими форматами:

Windows Media^™ Audio 9 Professional, Lossless, Voice

Совместимость с WAV

Устройство па-

Носитель

CD-R/-RW

DVD-R/-RW/-R DL

Карта памяти SD

мяти USB

Расширение файла

.wav

Формат

Линейный PCM (LPCM), IMA-ADPCM

Воспроизведение WAV-файлов на ди-

сках CD-R/-RW, DVD-R/-RW/-R DL не-

LPCM: от 16 кГц до 48 кГц

Частота выборки

возможно.

IMA-ADPCM: от 22,05 кГц до 44,1 кГц

LPCM: 8 бит и 16 бит

Биты дискретизации

MS ADPCM: 4 бита

Примечание:

Частота выборки, отображенная на экране, может быть округлена.

Совместимость с AAC

Устройство па-

Носитель

CD-R/-RW

DVD-R/-RW/-R DL

Карта памяти SD

мяти USB

Расширение файла

.m4a

Скорость передачи

8кбит/с - 320кбит/с (CBR)

данных

Частота выборки

От 8 кГц до 44,1 кГц

8 кГц - 48 кГц

Примечание:

Навигационная система воспроизводит AAC-файлы, закодированные с помощью iTunes.

199

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Совместимость с DivX

Устройство па-

Носитель

CD-R/-RW

DVD-R/-RW/-R DL

Карта памяти SD

мяти USB

Расширение файла

.avi/.divx

Профиль (Версия

Домашний кинотеатр Версия 3.11/Вер-

DivX)

сия 4.x/Версия 5.x/Версия 6.x

Совместимые ауди-

MP3, Dolby Digital

окодеки

Скорость передачи

Файлы DivX, хранящиеся на внешнем

От 8 кбит/с до 320 кбит/с (CBR), VBR

данных (MP3)

устройстве памяти (USB, SD), не вос-

производятся.

Частота выборки

От 16 кГц до 48 кГц (32 кГц, 44,1 кГц,

(MP3)

48 кГц для визуального выделения)

Максимальный раз-

720 пикселей × 576 пикселей

мер изображения

Максимальный раз-

4 ГБ

мер файла

Примечания:

! Данная навигационная система не является совместимой со следующими форматами:

Формат DivX Ultra, файлы DivX без видеоданных, файлы DivX, закодированные с помощью LPCM (Ли-

нейного PCM) аудиокодека

! В зависимости от состава информации о файле, например, числа аудиопотоков, возможна небольшая

задержка во время запуска воспроизведения на дисках.

! Если объем файла составляет более 4 ГБ, воспроизведение будет остановлено до достижения его

конца.

! Вследствие формирования файлов DivX возможен запрет на некоторые специальные операции.

! Файлы с большей скоростью передачи данных не всегда воспроизводятся корректно. Стандартная ско-

рость передачи данных составляет 4 мбит/с для CD и 10,08 мбит/с для DVD.

200

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Совместимость видеофайлов (USB, SD)

Расширение файла

.avi

.mp4, .m4v

.wmv

Формат

MPEG-4

H.264

WMV

Совместимые видеокодеки

MPEG-4

H.264

WMV

Линейный

PCM (LPCM),

Совместимые аудиокодеки

AAC

WMA

IMA-ADPCM

MP3

Скорость пе-

редачи дан-

Размер изобра-

ных: 768 кбит/

ных: 384 кбит/

Рекомендуемые

жения: QVGA

характеристики

(320 пиксе-

Частота

видео

лей x 240 пиксе-

смены кадров:

смены кад-

лей)

30 кадров в

ров: 30 кадров

сек.

в сек.

Скорость пе-

редачи дан-

Размер изобра-

редачи дан-

ных: 768 кбит/

жения: WQVGA

ных: 2 Мбит/с

ных: 1 Мбит/с

(400 пиксе-

Частота

лей x 240 пиксе-

смены кадров:

смены кад-

лей)

30 кадров в

ров: 30 кадров

Максимальная

сек.

в сек.

скорость переда-

чи данных:

Скорость пе-

редачи дан-

Размер изобра-

редачи дан-

ных: 576 кбит/

жения: VGA

ных: 1 Мбит/с

(640 пиксе-

Частота

лей x 480 пиксе-

смены кадров:

смены кад-

лей)

30 кадров в

ров: 30 кадров

сек.

в сек.

Максимальный размер файла

2 ГБ

Максимальное время воспроизведе-

150 минут

ния

Общие примечания

альбомов и другой текстовой информа-

! В зависимости от приложения, исполь-

ции.

зованного для кодирования WMA-фай-

! Воспроизведение аудиофайлов, содер-

лов, навигационная система может не

жащих видеоданные, может начинаться

функционировать надлежащим образ-

с незначительной задержкой.

ом.

! Данная навигационная система не явл-

! В зависимости от версии Windows

яется совместимой с передачей данных

Media^™ Player, использованного для ко-

с пакетной записью.

дировки WMA-файлов, возможно некор-

ректное отображение названий

201

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Данная навигационная система может

Пример иерархической структуры

распознавать до 32 символов, начиная

Приведенный рисунок является примером

с первого символа, включая расшире-

иерархической структуры на диске. Цифры

ние файла и название папки. В зависи-

на рисунке обозначают порядок, в котором

мости от площади изображения,

присваиваются номера папок и порядок

навигационная система может попы-

воспроизведения.

таться воспроизвести их с уменьшен-

: Папка

ным размером шрифта. Однако

: Файл

максимальный размер символов, кото-

рые могут быть воспроизведены, зави-

сит от ширины каждого символа и от

площади изображения.

Последовательность выбора папок или

другие операции могут меняться в зави-

симости от программы кодировки или

записи.

Несмотря на длину пустой секции

между песнями оригинальной записи,

воспроизведение сжатых аудиодисков

выполняется с незначительными пауза-

ми между песнями.

Примечания

Данное устройство присваивает номера

папкам. Пользователь не может присваи-

вать номера папкам.

При наличии папки, которая не содержит

каких-либо воспроизводимых файлов,

сама папка будет отображаться в списке

папок, однако в ней нельзя будет отметить

каких-либо файлов. (Появится пустой спи-

сок.) Кроме того, такие папки будут пропу-

скаться и номер папки не будет

отображаться.

Bluetooth

202

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Bluetooth представляет собой технологию

WMA/WMV

связи с помощью радиоволн на неболь-

шом расстоянии, разработанную в каче-

стве замены кабеля для сотовых

телефонов, КПК и других устройств. Blue-

tooth функционирует в диапазоне частот

2,4 ГГц и используется для передачи голо-

са и данных со скоростями до 1 мегабит в

Windows Media^™ и логотип Windows явля-

секунду. Технология Bluetooth была запу-

ются торговыми марками или зарегистри-

щена в 1998 г. группой компаний-произво-

рованными торговыми марками

дителей (SIG), состоящей из компаний

корпорации Microsoft в США и/или других

Ericsson Inc., Intel Corp., Nokia Corp., Toshi-

странах.

ba и IBM, и в данный момент поддержи-

p В данном изделии используются техно-

вается приблизительно 2 000 компаниями

логии, принадлежащие корпорации

по всему миру.

Microsoft, которые не разрешается ис-

! Bluetooth^â (слово и логотипы) является

пользовать или распространять без ли-

зарегистрированным товарным знаком

цензии от Microsoft Licensing, Inc.

и принадлежит компании Bluetooth SIG,

Inc.; использование корпорацией

Pioneer этих товарных знаков разреше-

DivX

но соответствующей лицензией. Прочие

товарные знаки и торговые наименова-

ния принадлежат соответствующим

владельцам.

Логотип SD и SDHC

DivX - это сжатый цифровой видеоформат,

созданный с помощью видеокодека DivX,

разработанного компанией DivX, Inc. Дан-

ная система может воспроизводить видео-

файлы формата DivX, записанные на

диски CD-R/RW/ROM и DVD-R/RW/ROM.

Логотип SD является торговой маркой.

Сохраняя ту же терминологию, что и для

DVD-видео, индивидуальные видеофайлы

DivX называются “Заголовки”. При при-

своении названий файлам/заголовкам на

диске CD-R/RW или DVD-R/RW перед ко-

пированием, помните, что по умолчанию

они будут воспроизводится в алфавитном

Логотип SDHC является торговой

порядке.

маркой.

p DivX^® является зарегистрированной

торговой маркой компании DivX, Inc., и

используется по лицензии.

203

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

О ВИДЕОФОРМАТЕ DIVX: DivX^® предста-

Подробная информация о

вляет собой цифровой видеоформат, раз-

подключаемых iPod

работанный компанией DivX, Inc. Данное

устройство является официально сертифи-

ВНИМАНИЕ

цированным устройством DivX, воспроиз-

! Компания Pioneer не несет ответствен-

водящим видеосигнал DivX. Посетите сайт

ность за потерю данных с iPod, даже если

www.divx.com для получения дополнитель-

эти данные были потеряны во время ис-

ной информации и программных средств

пользования данной навигационной систе-

для преобразования своих файлов в ви-

мы.

деоформат DivX.

! Не подвергайте iPod воздействию прямых

О ВИДЕОФОРМАТЕ DIVX ПО ЗАПРОСУ:

солнечных лучей в течение длительного

Данное DivX^®-сертифицированное устрой-

времени. Это может привести к сбоям в ра-

ство необходимо зарегистрировать для

боте iPod, вызванным высокой температу-

воспроизведения контента DivX видео по

рой.

запросу (VOD). Для генерации регистра-

! Не оставляйте iPod в местах воздействия

ционного кода обратитесь к разделу DivX

высоких температур.

VOD в Отображение регистрационного

! Во время движения надежно фиксируйте

кода DivX VOD. Перейдите на сайт vod.

iPod. Не допускайте падения iPod на пол,

divx.com, имея данный код, чтобы завер-

где он может застрять под педалями тор-

шить процесс регистрации и получить до-

моза или газа.

полнительную информацию о DivX VOD.

= Подробности см. Отображение реги-

Подробно см. руководство по эксплуатации

страционного кода DivX VOD на стр.

iPod.

164.

iPod

AAC

AAC - это аббревиатура термина Advanced

Audio Coding (Усовершенствованное копи-

рование аудиофайлов). Относится к стан-

дарту технологии сжатия аудио,

используемому в форматах MPEG-2 и

MPEG-4. Для кодировки AAC-файлов

можно использовать несколько приложе-

«Made for iPod» означает, что электронный

ний, от которых будут зависеть форматы

прибор был разработан для подключения

файлов и расширения. Данная система

определенно к iPod и был сертифицирован

воспроизводит AAC-файлы, закодирован-

разработчиком на соответствие стандарту

ные с помощью iTunes версии 7.7.

технических характеристик Apple.

Apple не несет ответственности за работу

данного устройства или его соответствие

со стандартами по технике безопасности

или регулятивными нормами.

iPod является товарным знаком компании

Apple Inc., зарегистрированным в США и

других странах.

204

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

iPhone

привести к нарушению нормальной ра-

боты ЖК-экрана и его повреждению.

! ЖК-экран не имеет защиты с целью

улучшения различимости. Не приклады-

вайте излишнее усилие при нажатии на

экран, это может повредить его.

! Не толкайте ЖК-экран, в противном слу-

чае его можно поцарапать.

! Ни в коем случае не прикасайтесь к ЖК-

«Works with iPhone» означает, что элек-

экрану ничем помимо пальца во время

тронный прибор был разработан для под-

использования функций сенсорной па-

ключения определенно к iPhone и был

нели. Это может привести к появлению

сертифицирован разработчиком на соот-

царапин на ЖК-экране.

ветствие стандарту технических характе-

ристик Apple.

Жидкокристаллический (ЖК)

Apple не несет ответственности за работу

данного устройства или его соответствие

экран

со стандартами по технике безопасности

Если ЖК-экран расположен рядом с

или регулятивными нормами.

вентиляционным отверстием кондицио-

iPhone является торговым знаком компа-

нера, убедитесь, что выходящий из кон-

нии Apple Inc.

диционера воздух не дует на экран.

Теплый воздух из обогревателя может

повредить ЖК-экран, а холодный воздух

iTunes

может привести к образованию влаги

iTunes является торговой маркой компании

внутри навигационной системы, что

Apple Inc., зарегистрированной в США и

также может привести к повреждениям.

других странах.

На ЖК-экране могут появиться неболь-

шие черные или белые точки (яркие

точки). Это является свойством ЖК-эк-

Надлежащее

рана и не указывает на неисправность.

Если ЖК-экран подвергается воздей-

использование ЖК-экрана

ствию прямых солнечных лучей, может

Уход за ЖК-экраном

быть трудно рассмотреть на нем изоб-

ражение.

! Если ЖК-экран подвергается длитель-

При использовании сотового телефона

ному воздействию прямых солнечных

антенна должна находиться на макси-

лучей, он нагревается, что может приве-

мальном расстоянии от ЖК-экрана,

сти к повреждению самого экрана. Если

чтобы предотвратить помехи видеосиг-

навигационная система не использует-

нала в виде пятен и цветных полос.

ся, сократите до минимума нахождение

ЖК-экрана на солнце.

! ЖК-экран следует использовать в диа-

пазоне температур, показанном в Техни-

ческие характеристики.

! Не используйте ЖК-экран при темпера-

турах выше или ниже диапазона рабо-

чей температуры, поскольку это может

205

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Техническое обслуживание

ЖК-экрана

! Перед тем как удалять пыль или чи-

стить ЖК-экран, отключите питание, а

затем протрите его сухой мягкой

тканью.

! Протирая ЖК-экран, не царапайте его

поверхность. Не используйте агрессив-

ных или абразивных чистящих веществ.

Подсветка СИД

(светоизлучающий диод)

Светоизлучающий диод используется внут-

ри дисплея для подсветки ЖК-экрана.

! При низких температурах использова-

ние подсветки СИД может увеличить

время задержки изображения и ухуд-

шить качество изображения из-за харак-

теристик ЖК-экрана. Качество

изображения улучшится при увеличении

температуры.

! Срок службы подсветки СИД составляет

более 10 000 часов. Однако он может

уменьшиться при использовании при

высоких температурах.

! Если подсветка СИД достигнет конца

срока эксплуатации, экран станет более

тусклым и изображение больше не

будет видимым. В этом случае обрат-

итесь к своему дилеру или в ближайший

уполномоченный сервисный центр

Pioneer.

206

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Глоссарий

JPEG

Это аббревиатура для Joint Photographic

AAC

Experts Group (Объединенная экспертная

AAC - это аббревиатура для Advanced

группа по фотографии), также обозначает

Audio Coding (Усовершенствованное коди-

международный стандарт сжатия непод-

рование аудиофайлов). Она относится к

вижного изображения.

стандарту технологии сжатия аудио, ис-

пользуемой в форматах MPEG-2 и

MP3

MPEG-4.

MP3 - это сокращение от MPEG Audio

Layer 3. Это стандарт сжатия аудиосигна-

CD-DA

ла, утвержденный рабочей группой

Это аббревиатура для обычных музыкаль-

(MPEG) организации ISO (Международная

ных CD-дисков (имеющихся в продаже ау-

организация по стандартизации). MP3 по-

диодисков CD). В данном руководстве это

зволяет сжимать аудиоданные до степени

слово иногда используется для того, чтобы

1/10 от объема обычного диска.

можно было отличить CD-диски с данными

(которые содержат сжатые аудиофайлы) и

MPEG

обычные музыкальные CD-диски.

Это аббревиатура для Moving Pictures Ex-

perts Group (Группа экспертов по кинемато-

DivX

графии), а также обозначает

DivX популярная компьютерная техноло-

международный стандарт сжатия подвиж-

гия, разработанная компанией DivX, Inc.

ного изображения.

Относительно небольшие по размеру ме-

диафайлы DivX содержат большие объ-

VBR (Переменная скорость передачи

емы сжатой видеоинформации и

данных)

обеспечивают хорошее качество воспроиз-

VBR - это аббревиатура для переменной

ведения. Файлы DivX также содержат все

скорости передачи данных. В целом, более

современные медиа атрибуты, такие как

широко используется CBR (постоянная

меню, субтитры и альтернативные аудиот-

скорость передачи данных). Однако путем

реки. Большинство медиафайлов DivX

гибкой регулировки скорости передачи

можно загрузить с интерактивных источни-

данных в соответствии с нуждами сжатия

ков или создать собственные, используя

аудиосигнала можно достичь качественно-

персональное содержание и простые ин-

го звука с максимальным сжатием.

струменты, доступные на DivX.com.

WMA

DivX Certified

WMA - это аббревиатура термина Windows

Сертифицированная продукция DivX офи-

Media^™ Audio (Формат аудиофайла для

циально протестирована создателями DivX

Windows) и относится к технологии сжатия

и гарантирует воспроизведение всех вер-

аудиофайлов, разработанной корпорацией

сий видеофайлов DivX, включая DivX 6.

Microsoft. Кодировку WMA-данных можно

выполнять с помощью Windows Media

GPS

Player версии 7 или более поздней.

Глобальная система позиционирования

(Global Positioning System). Сеть спутников,

транслирующих навигационные сигналы

для различных целей.

212

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Блокировка от детей

Избранное

Некоторые диски DVD-Video со сценами

Часто посещаемое местоположение (на-

насилия или ориентированные на взро-

пример, место работы или дом родствен-

слую аудиторию, содержат блокировку от

ников), которое можно зарегистрировать

детей, которая предотвращает просмотр

для упрощения выбора маршрута.

этих сцен детьми. Во время просмотра

таких дисков в случае, если на устройстве

Местонахождение дома

Записанное местоположение вашего дома.

установлен уровень блокировки от детей,

воспроизведение сцен, не предназначен-

Многоязычные субтитры

ных для детей, будет отключено, либо эти

На одном диске DVD-Video может быть за-

сцены будут пропущены.

писано до 32 языков субтитров, что позво-

ляет выбирать желаемый язык.

Встроенный датчик

Встроенный датчик позволяет системе

Многоязычный звук (Многоязычный

определять положение автомобиля.

диалог)

Некоторые видеосигналы имеют диалоги,

Глава

Заголовки дисков DVD-Video в свою оче-

записанные на нескольких языках или ау-

диосигнал, записанный на нескольких до-

редь разделены на главы, которые прону-

рожках. Например, на одном диске

мерованы аналогично главам книги. Если

DVD-Video могут быть записаны диалоги

диск имеет главы, вы можете быстро найти

на восьми языках, что позволяет выбирать

нужную сцену с помощью поиска по гла-

язык по свему желанию.

вам.

Мультисессия

Голосовое указание

Мультисессия представляет собой способ

Указание направлений голосом во время

записи, позволяющий позже дописывать

навигации по маршруту.

дополнительные данные. Во время записи

Журнал маршрута

данных на диске CD-ROM, CD-R или CD-

В случае активации журнала маршрута на-

RW и т.п., все данные от начала до конца

вигационная система будет запоминать

будут считаться единым элементом или

уже пройденные маршруты. Такая запись

сессией. Мультисессия представляет

маршрутов называется “журналом мар-

собой способ записи более двух сессий на

шрута”. Это очень удобно, если необходи-

одном диске.

мо просмотреть пройденный маршрут или

Пакетная запись

вернуться по сложному маршруту.

Это общий термин для метода записи от-

Заголовок

дельных файлов на CD-R и т.д. в случае

Диски DVD-Video являются очень емкими,

необходимости, как это делается с файла-

что позволяет записывать несколько ви-

ми на гибких или жестких дисках.

деозаписей на стандартный диск. Если, на-

Полезный объект (POI)

пример, один диск содержит три

Любая категория местоположений, сохра-

отдельных видеозаписи, они будут подраз-

ненная в данных, например, вокзалы, ма-

деляться на заголовок 1, заголовок 2 и за-

газины, рестораны и парки развлечений.

головок 3. Это позволяет использовать

преимущества поиска по заголовкам и дру-

гими функциями.

213

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Промежуточный пункт

Соотношение сторон

Местоположение, выбранное вами для по-

Соотношение ширины экрана телевизора к

сещения перед прибытием в пункт назна-

его высоте. Обычный дисплей имеет соот-

чения. Поездка может состоять из

ношение сторон 4:3. Широкоэкранные

нескольких промежуточных пунктов и пунк-

дисплеи имеют соотношение 16:9, обеспе-

та назначения.

чивая при этом изображение большего раз-

мера для создания особого эффекта

Пункт назначения

присутствия и атмосферы.

Местоположение, выбранное вами в каче-

стве конечного пункта поездки.

Тег ID3

Это метод внедрения информации о треке

Различные варианты угла зрения

в файл MP3. Такая информация может

В обычных телевизионных программах, не-

включать название трека, имя исполните-

смотря на то, что одновременно для съем-

ля, название альбома, музыкальный жанр,

ки сцены используется несколько камер, в

год выпуска, комментарии и другие дан-

настоящее время на ваш телевизор пере-

ные. Содержание можно легко отредакти-

дается изображение только с одной каме-

ровать с помощью программного

ры. Некоторые DVD-диски содержат

обеспечения с функциями редактирования

сцены, снятые под несколькими углами

тега ID3. Несмотря на то, что теги ограни-

зрения, что дает возможность выбирать

чены количеством символов, информацию

угол зрения во время просмотра.

можно просматривать во время воспроиз-

ведения трека.

Региональный код

DVD-плееры и DVD-диски снабжаются ре-

Текущее местоположение

гиональными кодами, обозначающими ре-

Местоположение вашего автомобиля в

гионы, в которых они были проданы.

данный момент, ваше текущее местополо-

Воспроизведение DVD невозможно, если

жение показаны на карте в виде значка

его код отличается от регионального кода

красного треугольника.

DVD-плеера.

Телефонная книга

Режим указаний

Адресная книга на телефоне пользователя

Режим, в котором во время движения к

имеет собирательное название “Телефон-

пункту назначения даются указания; систе-

ная книга”. В зависимости от модели сото-

ма автоматически переключается в этот

вого телефона телефоная книга может

режим после установки маршрута.

называться “Контакты”, “Визитная карточ-

ка” или как-то иначе.

Скорость передачи данных

Служит для обозначения объема переда-

Точка навигации

ваемых данных в секунду в единицах изме-

Важные поворотные пункты вдоль маршру-

рения бит/с (биты в секунду). Чем больше

та, обычно пересечения дорог. Следующая

этот показатель, тем больше информации

точка навигации на маршруте будет обо-

можно преобразовать в звук. При исполь-

значен на карте значком в виде желтого

зовании одного и того же метода кодирова-

флага.

ния (например MP3) чем больше скорость

передачи данных, тем лучшим будет звук.

214

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Установка маршрута

Процесс определения идеального маршру-

та для конкретного местоположения; уста-

новка маршрута выполняется системой

автоматически при указании пункта назна-

чения.

Установленный маршрут

Маршрут к пункту назначения, определен-

ный системой. Он выделяется ярким цве-

том на карте.

Формат ISO 9660

Это международный стандарт логического

формата папок и файлов DVD/CD-ROM.

Что касается формата ISO9660, суще-

ствуют нормы для следующих двух уров-

ней:

! Уровень 1:

Имя файла имеет формат 8.3 (имя

может включать до восьми символов,

однобайтных заглавных букв английско-

го алфавита, однобайтных цифр и знак

“_”, а расширение файла может иметь

до трех символов).

! Уровень 2:

Имя файла может иметь до 31 символа

(включая знак разделителя “.” и расши-

рение файла). Каждая папка содержит

менее восьми уровней иерархии.

! Расширенные форматы

Joliet:

Имена файлов могут содержать до 64

символов.

Romeo:

Имена файлов могут содержать до 128

символов.

215

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Допустимый диапазон температуры:

Технические характеристики

Питание включено

от -10 °C до +60 °C

Общие

Питание выключено

Номинальная мощность источника

........................................... от -20 °C до +80 °C

..................................................... 14.4 V DC

Регулировка угла

От 0° до 22°

(допустимый диапазон на-

пряжения: от 12,0 В до

Аудио

14,4 В постоянного тока)

Максимальная выходная мощность

Система заземления

Отрицательный тип

..................................................... 50 Вт × 4

Максимальный потребляемый ток

50 Вт × 2 к/4 W + 70 Вт ×

........................................... 10,0 A

1к/2 W (для сабвуфера)

Размеры (Ш × В × Г):

Постоянная выходная мощность

DIN

..................................................... 22 Вт × 4 (от 50 Гц до

Корпус

188 мм × 118 мм × 157 мм

15 кГц, 5 %THD, 4 W ЗА-

Передняя часть

170 мм × 96 мм × 25 мм

ГРУЗКА, Задействованы

оба канала)

Корпус

178 мм × 100 мм × 165 мм

Сопротивление нагрузки

Передняя часть

170 мм × 96 мм × 17 мм

..................................................... 4 W (от 4 W до 8 W [2 W для

Вес

2,97 кг

1канала] допустимое зна-

NAND флеш-память

4 ГБ

чение)

Уровень выходного сигнала перед выходом (макс.)

Навигация

..................................................... 4,0 В

GPS-ресивер:

Сопротивление перед выходом

Система

L1, C/Acode GPS

..................................................... 100 W

SPS (Служба стандартно-

Эквалайзер (7-полосный графический эквалайзер):

го определения местопо-

Частота

50 Гц/125 Гц/315 Гц/

ложения)

800 Гц/2 кГц/5 кГц/12,5 кГц

Система приема

30-канальная многока-

Усиление

±12 дБ

нальная система приема

Контур регулирования громкости:

Частота приема

1 575,42 MГц

Низкие частоты

+3,5 дБ (100 Гц), +3 дБ

Чувствительность

-140 вбмвт (тип)

(10 кГц)

Частота обновления позиционирования

Средние частоты

+10 дБ (100 Гц), +6,5 дБ

........................................... Прибл. один раз в секунду

(10 кГц)

GPS-антенна:

Высокие частоты

+11 дБ (100 Гц), +11 дБ

Антенна

Микрополосная горизо-

(10 кГц)

нтальная антенна/правая

(громкость: -30 дБ)

спиральная поляризация

HPF:

Кабель антенны

3,55 м

Частота

50 Гц/63 Гц/80 Гц/100 Гц/

Размеры (Ш × В × Г)

125 Гц

........................................... 33 мм × 15 мм × 36 мм

Крутизна характеристики

Вес

73,7 г

........................................... -12 дБ/за цикл

Сабвуфер:

Дисплей

Частота

50 Гц/63 Гц/80 Гц/100 Гц/

Размер экрана/соотношение сторон

125 Гц

..................................................... 7 ширина в дюймах/16:9

Крутизна характеристики

(эффективная площадь

........................................... -18 дБ/за цикл

дисплея: 159 мм × 84 мм)

Усиление

-24/+6 дБ

Пиксели

384000

(800 × 480)

Фаза

Нормальная/Обратная

Метод отображения

Активное управление

Усиление низких частот:

матрицей TFT

Усиление

от 0 дБ до +12 дБ

Подсветка

СИД

Совместимо с системами цветности

DVD-привод

..................................................... PAL/NTSC/SECAM

Система

DVD-Video, CD, MP3,

WMA, AAC, DivX-система

216

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Приложение

Совместимые диски

DVD-Video, DVD-R(DL),

Формат декодирования

MP3/WMA/AAC/WAVE/

DVD-RW, CD-ROM, CD-

H.264/MPEG4/WMV

DA, CD-R/RW

Региональный код

Bluetooth

Формат сигнала:

Версия

Bluetooth 2.0+EDR

Частота выборки

44,1 кГц/48 кГц/96 кГц

Выходная мощность

+4 дбмвт Макс.

Количество битов дискретизации

(Класс мощности 2)

........................................... 16 бит/20 бит/24 бит; ли-

нейных

FM-тюнер

Частотный отклик

от 5 Гц до 44 000 Гц (с

Диапазон частот

от 87,5 MГц до 108,0 MГц

DVD, при частоте выборки

Применяемая чувствительность

96 кГц)

..................................................... 9 дБфемоватт (0,8 микро

Соотношение сигнал-шум

В/75 W, моно, сигнал/шум:

..................................................... 97 дБ (1 кГц) (IEC-A сеть)

30 дБ)

(CD: 96 дБ (1 кГц) (IEC-A

Соотношение сигнал-шум

сеть))

..................................................... 72 дБ (IEC-A сеть)

Динамический диапазон

Искажение

0,3 % (при 65 дБфемоватт,

..................................................... 95 дБ (1 кГц) (CD: 94 дБ

1 кГц, стерео)

(1 кГц))

0,1 % (при 65 дБфемоватт,

Искажение

0,008 % (1 кГц)

1 кГц, моно)

Уровень выходного сигнала:

Частотный отклик

от 30 Гц до 15 000 Гц

Видео

1,0 размах напр./75 W

(±3 дБ)

(±0,2 В)

Переходное затухание между стереоканалами

Аудио

1,0 В (1 кГц, 0 дБ)

..................................................... 45 дБ (при 65 дБфемоватт,

Число каналов

(стерео)

1 кГц)

Формат декодирования MP3

..................................................... MPEG-1 и 2 Audio Layer 3

MW-тюнер

Формат декодирования WMA

Диапазон частот

от 531 кГц до 1 602 кГц

..................................................... Версия 9.0 L3

(9 кГц)

Формат декодирования AAC

Применяемая чувствительность

..................................................... MPEG-4 AAC (только для

..................................................... 25 микро В (сигнал/шум:

закодированных iTunes):

20 дБ)

.m4a

Соотношение сигнал-шум

Формат декодирования DivX

..................................................... 62 дБ (IEC-A сеть)

..................................................... Home Theater Версия

3.11, Версия 4.X, Версия

LW-тюнер

5.X, Версия 6.X :

Диапазон частот

от 153 кГц до 281 кГц

.avi, .divx

Применяемая чувствительность

..................................................... 28 микро В (сигнал/шум:

USB

20 дБ)

USB стандартной спецификации

Соотношение сигнал-шум

..................................................... USB 2.0 High Speed

..................................................... 62 дБ (IEC-A сеть)

Макс. подвод тока

500 мА

Файловая система

FAT16, FAT32

Класс USB

Класс накопителей

Формат декодирования

MP3/WMA/AAC/WAVE/

H.264/MPEG4/WMV

Совместимый физический формат

..................................................... Версия 2.00

Макс. емкость памяти

16 Гб

Файловая система

FAT16, FAT32

217

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Навигационная система Pioneer AVIC-F20BT. Руководство пользователя - часть 3
