Полуприцепы-цистерны модели 964840, 964841, 964845, 964846. Описание и технические характеристики

Приложение к свидетельству № 35525 Лист № 1

об утверждении типа средств измерений Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцепы-цистерны модели 964840, 964841, 964845, 964846

Назначение средства измерений

Полуприцепы–цистерны модели 964840, 964841, 964845, 964846 (в дальнейшем – ППЦ) предназначены для транспортирования по дорогам, рассчитанным на пропуск автопоездов с осевой нагрузкой 10 кН (10000 кгс) и более, а также кратковременного хранения светлых нефтепродуктов.

Описание средства измерений

ППЦ являются мерами полной вместимости.

ППЦ безрамной конструкции и состоят из следующих основных частей:

цистерны;
опорного устройства;
подвески и осей;
тормозного управления;
электрооборудования;
противопожарных средств;
технологического оборудования.

ППЦ модели 964840, 964841 изготовлены из алюминиевого листа марки Амг5 ГОСТ 21631, модели 964845, 964846 — из стали марки 09Г2С ГОСТ 19281.

Цистерна представляет сварную емкость цилиндрической формы переменного сече-ния, состоящую из обечайки и двух эллиптических днищ, ограничивающих емкость с тор-цов, а также перегородок, разделяющих емкость на изолированные отсеки. Для гашения гид-равлических ударов во время движения, внутри отсеков цистерны установлены волнорезы. В волнорезах предусмотрены отверстия, предназначенные для проведения осмотра и произ-водства работ внутри цистерны.

К верхней части емкости, на каждом отсеке цистерны, приварены горловины прямо-угольного сечения. Отверстия горловин закрыты крышками, которые крепятся с помощью шпилек и гаек. На крышке горловины имеется наливное отверстие, герметически закрывае-мое бигельной откидной крышкой. Кроме этого в верхней части цистерны смонтированы:
дыхательный клапан;
патрубок для отвода паров нефтепродуктов с огнепреградителем;
датчик предельного уровня наполнения.

На внутренней стороне стенки горловин установлены указатели уровня наполнения. В нижней части емкости, на каждом отсеке цистерны, приварены фланцы, предна-

значенные для установки донных клапанов.

В средней части цистерны приварены кронштейны для установки опорного устрой-ства и установлен ящик технологического оборудования и одновременно служащий боковой защитой ППЦ.

В задней части цистерны, через подкладные листы, приварена рама, на которые ус-танавливается пневмоподвеска ППЦ. Пеналы используются для хранения рукавов при транспортировке.

На ППЦ установлены ящик с песком и ящики огнетушителей.

Сверху цистерны имеется огражденная защитным коробом, рабочая площадка, предназначенная для проведения технологических операций по наливу (сливу), а также тех-нического обслуживания ППЦ.

Защитный короб, кроме ограждения рабочей площадки, предназначен для защиты технологического оборудования от повреждений в случае опрокидывания, а также предохра-няет стенки корпуса от возможного попадания пролитого продукта.

На заднем днище цистерны установлена лестница, снабженная откидными перилами и предназначенная для обслуживания технологических операций по наливу (сливу), а также технического обслуживания ППЦ.

Опорное устройство служит передней опорой отцепленной от седельного тягача ППЦ и обеспечивает устойчивое положение ППЦ во время стоянки, а также служит для ее сцепки (расцепки) с тягачом.

Опорное устройство состоит из двух опор, выполненных в виде винтовых домкра-тов, установленных на кронштейнах цистерны и соединенных между собой промежуточным валом. Соединение двух опор через соединительный вал позволяет равномерно поднимать и опускать ППЦ.

Пневматическая подвеска ППЦ (производства SAF или BPW) может быть выполне-на с передней подъемной осью (по желанию заказчика). На второй оси устанавливается дат-чик АБС.

Подвеска включает в себя шесть четверть эллиптических двухлистовых рессор, яв-ляющихся одновременно опорами для шести пневмобаллонов подвески и шесть кронштей-нов, воспринимающих поперечные и вертикальные силы, передающиеся от осей ППЦ через рессоры. Соединение рессоры и балки оси имеет U– образную форму и при поперечном на-гружении выполняет функцию стабилизатора, противодействуя боковому наклону цистерны.

ППЦ оборудована рабочей и стояночной тормозными системами, выполненными по двухпроводной схеме. Привод тормозных механизмов -пневматический.

Электрооборудование ППЦ включает в себя следующие элементы:

две семиклеммовые розетки;
жгуты проводов для подключения элементов системы освещения и сигнализации;
два задних комбинированных фонаря, выполняющих функции габаритных огней, указателей поворотов, сигналов торможения, противотуманных фонарей, фонарей заднего хода и освещения государственного регистрационного знака;
два фонаря полного габарита на гибкой основе;
два передних габаритных фонаря;
восемь боковых габаритных фонарей, совмещенных с оранжевыми световозвраща-телями Е6;
два передних световозвращателя белого цвета;
задний знак – длинномерное транспортное средство.

Технологическое оборудование ППЦ, в соответствующей комплектации, должно обеспечивать выполнение следующих операций:
наполнение ППЦ открытым (верхним) способом с помощью постороннего насоса;
опорожнение ППЦ с помощью постороннего насоса;
опорожнение ППЦ за счет разности уровней между опорожняемым и наполняемым сосудами (самотеком).

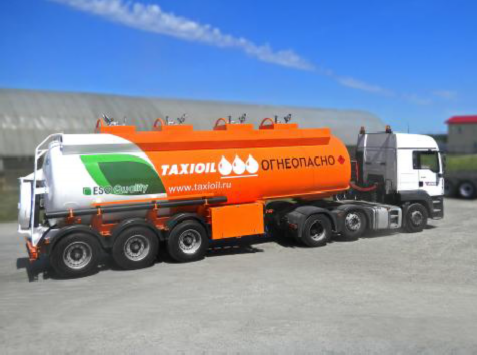

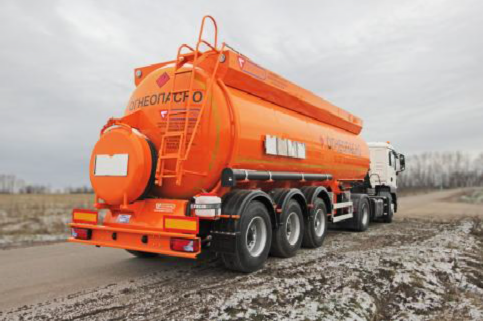

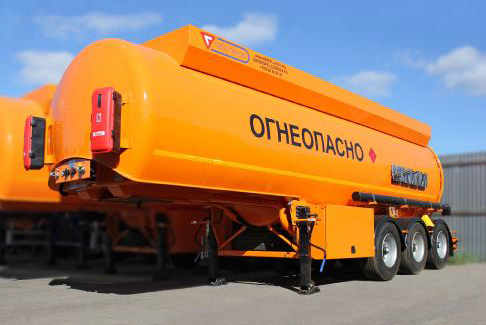

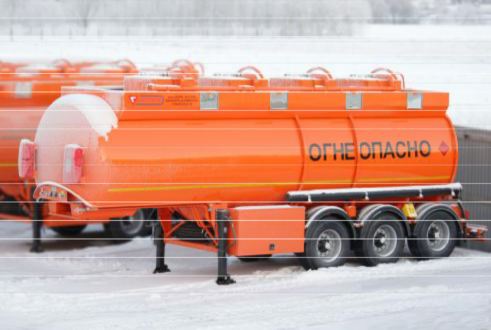

Рисунок 1 -Общий вид полуприцепов-цистерн

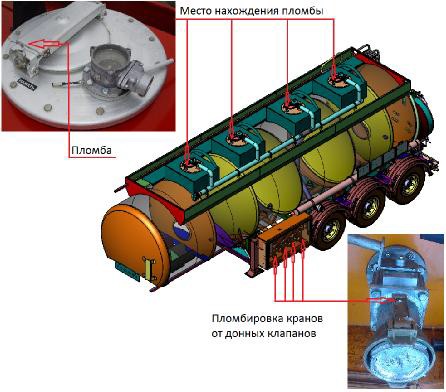

Место нахождения пломбы на крышке заливной горловины и на кране от донных клапанов см. рисунок 2, количество мест в зависимости от количества отсеков.

Рисунок 2 -Места пломбирования полуприцепов-цистерн

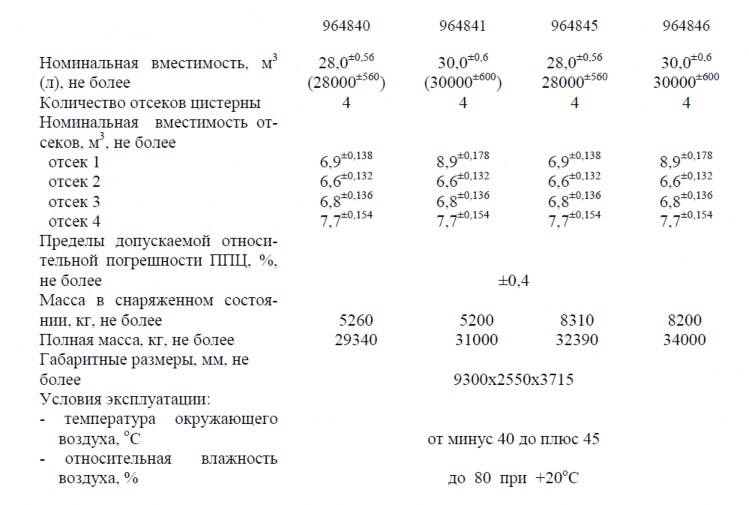

Метрологические и технические характеристики

Знак утверждения типа

наносится на фирменную табличку ударным способом, и в центре титульных листов руко-водства по эксплуатации и формуляра типографским способом.

Комплектность средства измерений

В комплект поставки входят:

Наименование	Количество для исполнений
Наименование	964840	964841	964845	964846
Полуприцеп-цистерна	1	1	1	1
Рукав напорно-всасывающий Ду 80 с со-единительной арматурой	2	2	2	2
Противооткатный упор	2	2	2	2
Огнетушитель ОП-4	1	1	1	1
Рукоятка привода опорного устройства	1	1	1	1
Ключ для ящика технологического обо-рудования	2	2	2	2
Насосная установка	по заказу	по заказу	по заказу	по заказу
Формуляр	1	1	1	1
Руководство по эксплуатации.	1	1	1	1
Документация на комплектующие изде-лия	1 комплект	1 ком-плект	1 ком-плект	1 ком-плект

Поверка

осуществляется в соответствии с ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефте-продуктов. Методика поверки.

В перечень основного поверочного оборудования входят:

весы для статического взвешивания, пределы допускаемой относительной погреш-ности не более ±0,1%;
термометр по ГОСТ 28498-90, диапазон измерения температуры от 0оС до плюс

50оС, цена деления 0,5оС;
секундомер по ТУ 25-1819.0021-90, 3-ий класс точности, цена деления шкалы 0,2 с.

Сведения о методиках (методах) измерений

Полуприцеп-цистерны модели 964840, 964841, 964845, 964846. Руководство по экс-

плуатации 4977.01.040-0000 РЭ.

Нормативные и технические документы, устанавливающие требования к расходоме-рам электромагнитным РЭМ

ГОСТ Р 50913-96 Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования.
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки.

3 ТУ 4525-002-05444977-2009 Полуприцепы-цистерны модели 964840, 964841,

964845, 964846. Технические условия.
