Полуприцепы-цистерны 914210. Описание и технические характеристики
Приложение к свидетельству № 60973 Лист № 1
об утверждении типа средств измерений Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Полуприцепы-цистерны 914210
Полуприцепы-цистерны 914210 (далее – ППЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Принцип работы ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта произ-водится самотеком или через насос.
ППЦ представляют собой стальную сварную цистерну, имеющую цилиндрическую форму. Цистерна разделена перегородками-волнорезами на нескольких отсеков. Каждый отсек является мерой полной вместимости и оборудован заливной горловиной прямоугольной формы с установленной планкой указателя уровня налива из металлического уголка. Планка указателя уровня налива находится в горловине или в полости цистерны.
Технологическое оборудование предназначено для выполнения операций налива-слива нефтепродуктов и включает в себя:
горловину с указателем уровня и воздухоотводящим устройством;
съемную крышку горловины с наливным отверстием и дыхательным клапаном;
клапан донный;
кран шаровой;
рукава напорно-всасывающие;
насос и датчик уровня по дополнительному заказу.
На боковых поверхностях и сзади цистерн имеются надписи «Огнеопасно» и знаки с информационными табличками для обозначения транспортного средства, перевозящего опас-ный груз.

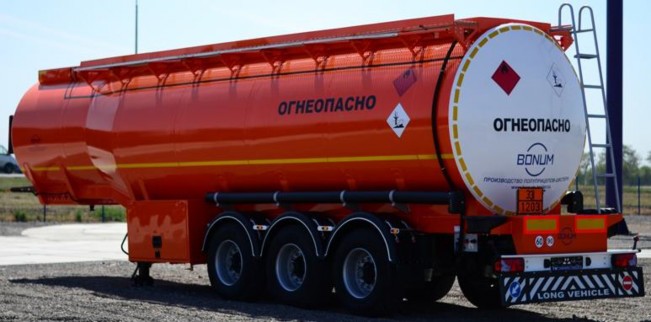

Фото 1 -Общий вид полуприцепа-цистерны 914210
Фактическая вместимость каждого отсека указана на стенке экологического короба в зоне горловины.

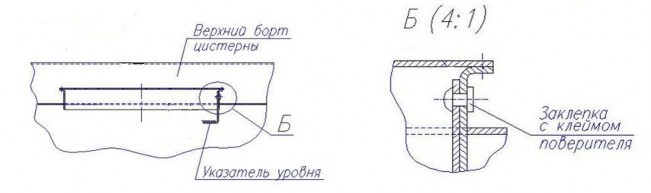

На рисунке 1 приведено обозначение места расположения заклепки для нанесения зна-ка поверки для защиты от несанкционированного изменения положения планки уровня налива.
Рисунок 1 -Обозначение места для нанесения знака поверки
Основные характеристики приведены в таблице 1.
Таблица 1
ППЦ |
Номиналь-ная вмести-мость, дм3 |
Масса, кг, не более |
Длина, мм, не более |
Высота, мм, не более |
Ширина, мм, не более |
914210/20 |
20000 |
6800 |
9400 |
3150 |
2500 |
914210/23 |
23000 |
6900 |
10200 |
3150 |
2500 |
914210/25 |
25000 |
7100 |
10800 |
3300 |
2500 |
914210/28 |
28000 |
7200 |
10500 |
3450 |
2500 |
914210/30 |
30000 |
7500 |
11100 |
3450 |
2500 |
914210/32 |
32000 |
7500 |
10300 |
3600 |
2500 |
914210/33 |
33000 |
7600 |
10600 |
3600 |
2500 |
914210/35 |
35000 |
7800 |
11150 |
3600 |
2500 |
914210/38 |
38000 |
7900 |
10600 |
3750 |
2500 |
914210/40 |
40000 |
8500 |
11200 |
3750 |
2500 |
914210/45 |
45000 |
8700 |
10700 |
3900 |
2500 |
914210/50 |
50000 |
8700 |
11250 |
3900 |
2500 |
Пределы допускаемой относительной погрешности при измерении объема ±0,4 % Разность между номинальной и действительной вместимостью не более ±1,5 % Температура окружающей среды при эксплуатации от минус 45 до плюс 40 ºС
наносится на информационную табличку, установленную на раме с правой стороны по ходу движения, методом печати и на руководство по эксплуатации типографским способом.
В комплект поставки ППЦ входит:
Полуприцеп-цистерна 914210 – 1 шт.;
Запасные части, инструменты и принадлежности – 1 комплект;
Руководство по эксплуатации «Полуприцеп-цистерна 914210» -1шт.
осуществляется в соответствии с документом ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жид-ких нефтепродуктов. Методика поверки».
Основные средства поверки:
эталонный счетчик жидкости, пределы относительной погрешности ± 0,15%;
эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм3.
Знак поверки наносится на заклепку, проходящую через стенку горловины и планку уровня налива, и в свидетельство о поверке.
Методика измерений в руководстве по эксплуатации «Полуприцеп-цистерна 914210».
ТУ 4525-001-24235179-2014. Полуприцепы-цистерны для перевозки светлых нефтепродуктов и битума 914210; 914220.
////////////////////////////
