HELUKABEL. Каталог продукции (2015 год) - часть 96





HELUWIND

®

WK 310-Torsion 1,8/3 кВ

стойкий к УФ-излучению, для шельфовых зон





Свойства

Структура

Технические характеристики

Специальные медные проводники в
соответствии с IEC 60228

Температурный диапазон

подвижно от -40 °C до +90 °C
стационарно от -40 °C до +90 °C

Безгалогеновый

Устойчивый к истиранию

Специальная изоляция

С низким коэффициентом трения

Цвет жил – черный

• Рабочая температура на проводнике

макс. +90 °C

Улучшенные свойства пожаростойкости

Специальная SSH-смесь для оболочки, с
низкой адгезионностью

Испытан на скручивание

• Номинальное напряжение

VDE U

0

/U 1,8/3 кВ

Пригодный для шельфовых зон

Цвет оболочки – черный

Предельно маслостойкий

• Испытательное напряжение

9000 В

Устойчивый к УФ-излучению

Годен для переработки

• Минимальный радиус изгиба

подвижно 10 x Ø кабеля
стационарно 5 x Ø кабеля

Применяется в различных климатических
условиях

Создан в исполнении для холодного
климата (CCV)

• Применение со скручивающей

нагрузкой

до +/-100° на 1 м

• Легко оснащается разъемами



• Тест на нераспространение горения

IEC 60332-3, FT2

Примечания

Сечения, артикулы и цены готовятся
индивидуально по запросу.

• Безгалогеновый

IEC 60754-1

• Плотность дыма

IEC 61034-1+2

• Тест на маслостойкость

в соответствии с oil res II



Применение

Кабель WK 310 предназначен для гибкого применения в ветросиловых установках. Серия WK успешно прошла испытания с более чем 18000
циклов скручивания и поэтому обеспечивает функциональную надежность, которая действует намного дольше срока службы ветросиловой
установки. Еще одна особенность – повышенный уровень напряжения, составляющий 1,8/3 кВ. WK 310 заменяет WK 300, если требуется
безгалогеновый состав.



Допускаются технические изменения.

813

Кабели для альтернативных источников энергии и транспортных средств / Кабели для ветрогенераторов

T





-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUWIND

®

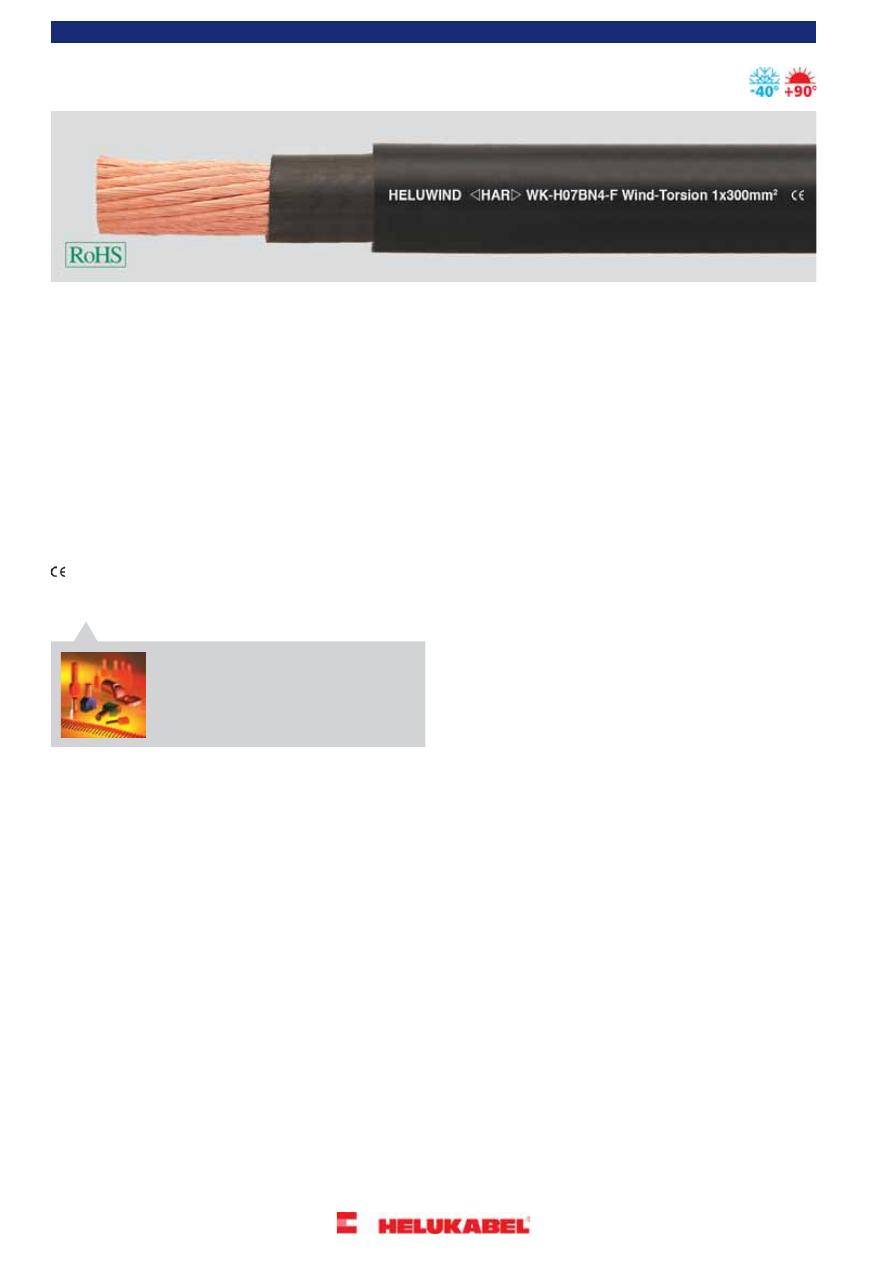

WK H07BN4-F WIND-Torsion

скручивание +/- 150°/1м, стойкий к УФ-излучению, 750 В/90°C





Свойства

Структура

Технические характеристики

Специальные медные проводники в
соответствии с IEC 60228

Температурный диапазон:

Окружающая температура
от -45 °C до +90 °C

Устойчивый к УФ-излучению



Примечания

Специальная EPR-изоляция черного цвета

Специальный EPR-компаунд для оболочки

• Рабочая температура на проводнике

макс. +90 °C

Сечения, артикулы и цены готовятся
индивидуально по запросу.


Цвет оболочки – черный

• Номинальное напряжение:

450/750 В

• Испытательное напряжение:

3000 В

• Минимальный радиус изгиба:

6 x Ø кабеля

• Применение со скручивающей

нагрузкой:

+/-150° на 1 м



Применение

Кабель Heluwind WK H07BN4-F Wind-Torsion является специальным вариантом для применения со скручивающими нагрузками в ветросиловых
установках. Поставки осуществляются ведущим производителям ветросиловых установок.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Допускаются технические изменения.

814

Кабели для альтернативных источников энергии и транспортных средств / Кабели для ветрогенераторов





-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUWIND

®

WK 101 H

0,6/1 кВ, безгалогеновый





Свойства

Структура

Технические характеристики

Специальные медные проводники в
соответствии с IEC 60228

Температурный диапазон

подвижно от -40 °C до +90 °C
стационарно от -50 °C до +100 °C

Безгалогеновый

Стойкий к истиранию

Разделительная пленка

Предельно маслостойкий

Специальная изоляция

• Рабочая температура на проводнике

макс. +90 °C

Устойчивый к УФ-излучению и озону

Цвет жил – черный

Годен для переработки

• Номинальное напряжение

VDE U

0

/U 0,6/1 кВ,

Испытательное напряжение

4000 В

Специальная смесь для оболочки

Применяется в различных климатических
условиях

Цвет оболочки – черный



Примечания

• Минимальный радиус изгиба

подвижно 7,5 x Ø кабеля
стационарно 4 x Ø кабеля

Сечения, артикулы и цены готовятся
индивидуально по запросу.

Опционально возможно изготовление
стойкой к торсионным нагрузкам
версии.

• Безгалогеновый

IEC 60754-1

Допустимое пиковое напряжение

• Постоянный ток
   жила/жила 1,8 кВ
   жила/земля 0,9 кВ
• Переменный ток жила/земля 0,7 кВ
• Трехфазная сеть жила/жила 1,2 кВ



Применение

Кабель серии HELUWIND

®

WK специально предназначен для использования в ветросиловых установках.

Данный кабель применяется при малом радиусе изгиба и высоких токовых нагрузках (температура проводника +90 °C).

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Допускаются технические изменения.

815

Кабели для альтернативных источников энергии и транспортных средств / Кабели для ветрогенераторов

T





-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUWIND

®

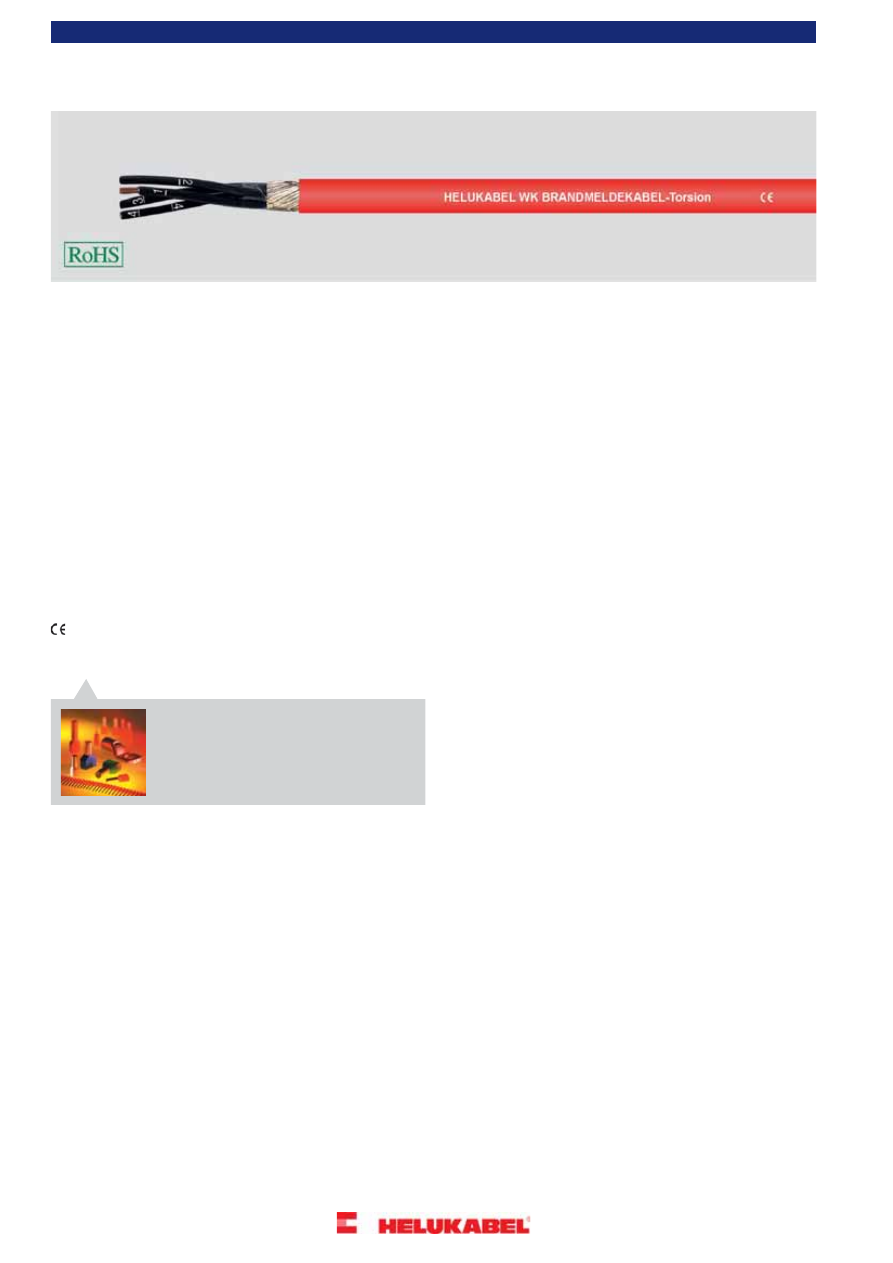

WK Brandmeldekabel Torsion

безгалогеновый, FT1, 24 В





Свойства

Структура

Технические характеристики

Специальные медные проводники в
соответствии с IEC 60228 кл. 6

Температурный диапазон:

подвижно от -40 °C до +80 °C
стационарно от -50 °C до +90 °C

Высокая стойкость к маслам и бензину в
соответствии с DIN VDE 0250 и 0472

Высокая стойкость к кислотам, щелочам и
растворителям

Специальная изоляция жил из полиэстера

Жилы черного цвета с цифровой
маркировкой 1 - _ (OZ)

• Номинальное напряжение:

300/500 В



Примечания

Жилы скручены

• Испытательное напряжение:

жила/жила 1500 В
жила/экран 800 В

Спиральный экран из медных луженых
проволок

Сечения, артикулы и цены готовятся
индивидуально по запросу.


Специальный PUR-компаунд для оболочки,
с низким коэффициентом трения

• Минимальный радиус изгиба:

10 x Ø кабеля

Цвет оболочки – красный RAL 3000

• Применение со скручивающей

нагрузкой:

3 x 360° на 5 м (= 216° на м)

• Сертификаты:

IEC 60332-1, тест B в соответствии с VDE
0472 ч. 804

• Тест на нераспространение горения

FT1



Применение

Этот кабель пожарной сигнализации применяется при скручивающих нагрузках в ветросиловых установках.
Мы поставляем наши кабели ведущим производителям ветросиловых установок.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Допускаются технические изменения.

816

Кабели для альтернативных источников энергии и транспортных средств / Кабели для ветрогенераторов





-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUWIND

®

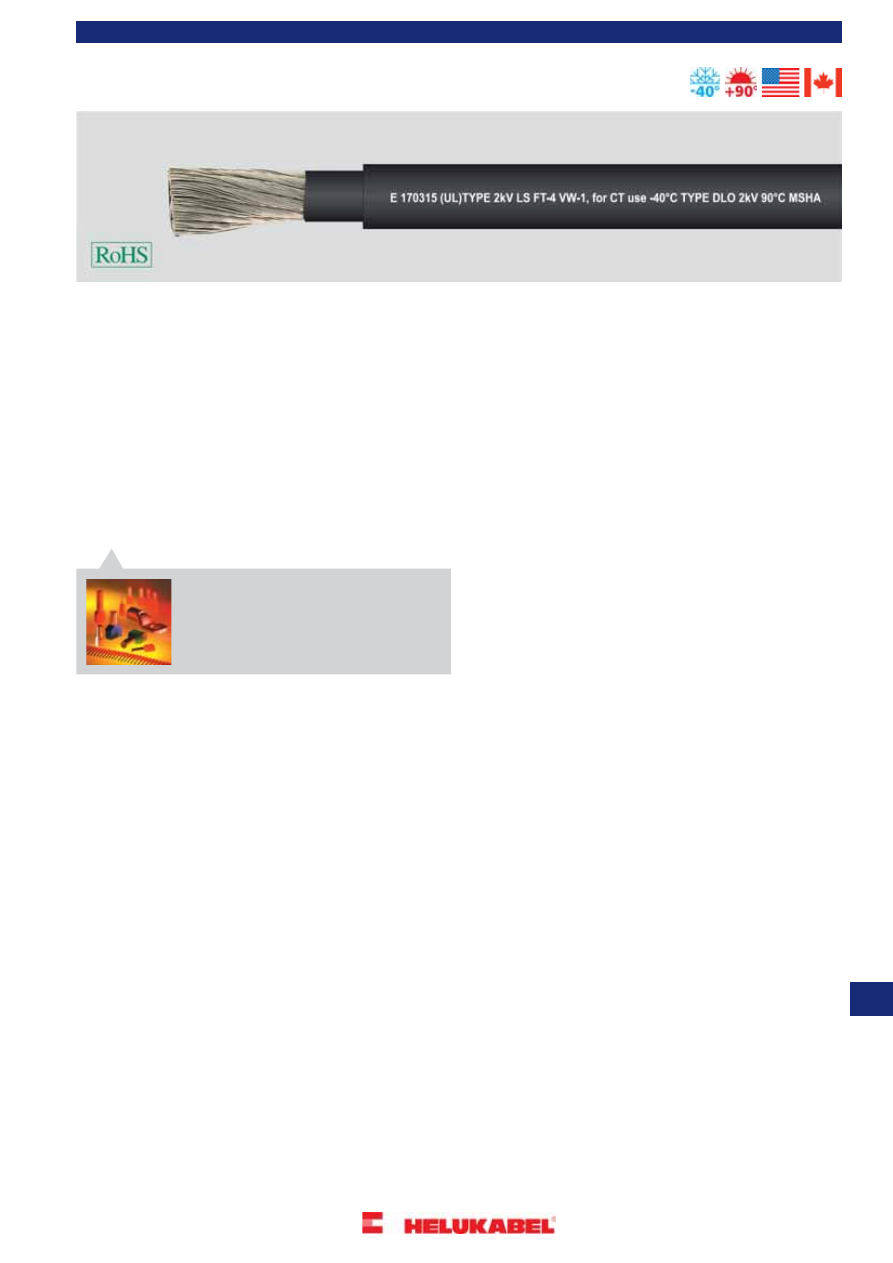

WK DLO 2 кВ

FT4, стойкий к

УФ-излучению, UL44 1кВ, 90°C, VW-1, LS, MSHA





Свойства

Структура

Технические характеристики

Специальные луженые медные проводники
в соответствии с ASTM B-172, ASTM B-33

Температурный диапазон

подвижно от -40 °C до +90 °C

Устойчив к УФ-излучению



Примечания

Специальная обмотка жил

• Номинальное напряжение:

DLO 2000 В

Специальная EPR-изоляция

Сечения, артикулы и цены готовятся
индивидуально по запросу.


Специальная CPE-смесь для оболочки, с
низким трением

• Сертификаты:

UL44, CSA, ICEA S-68-516/NEMA WC-8,
MSHA, VW-1, FOR CT USE. LS CERTIFIED

Цвет оболочки – черный

• Тест на нераспространение горения

FT4, FT1



Применение

Кабель включен в список UL 44. WK DLO – это гибкий кабель для сквозной схемы кабельных соединений башни ветросиловой установки
до верхнего сегмента башни. В качестве кабеля для скручивающей нагрузки, проходящего через кабельную петлю к генератору в гондоле,
рекомендуем WK 103 или WK 135.



Допускаются технические изменения.

817

Кабели для альтернативных источников энергии и транспортных средств / Кабели для ветрогенераторов

T





-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUWIND

®

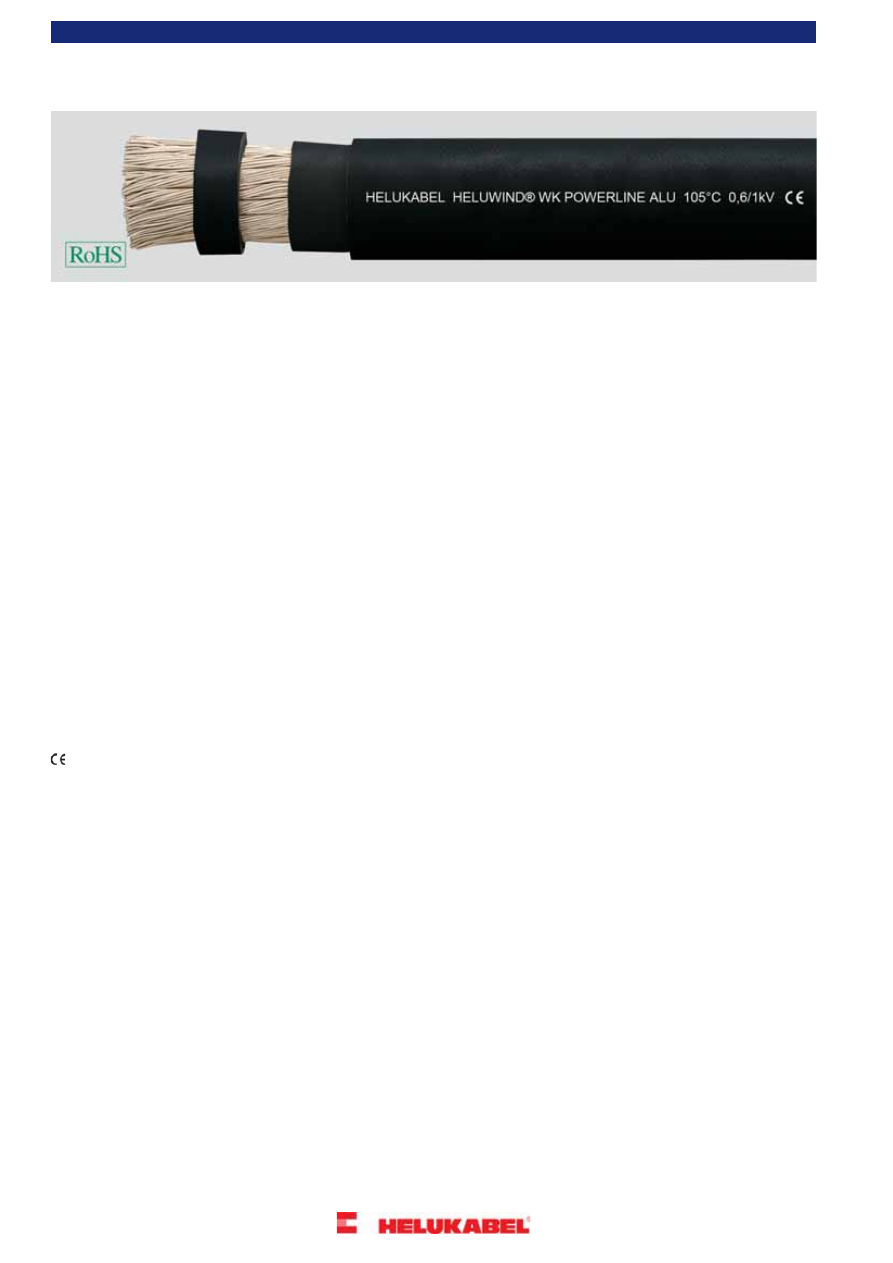

WK POWERLINE ALU 105°C

0,6/1 кВ или 1,8/3 кВ, по запросу поставляется в особо прочном исполнении





Свойства

Структура

Технические характеристики

Алюминиевые тонкопроволочные
проводники

Температурный диапазон

стационарно от -40 °C до +105 °C
подвижно от -20 °C до +90 °C

Устойчивый к УФ-излучению

Устойчивый к маслам

Специальная изоляция черного цвета

Легко оснащается разъемами

Оболочка из специальной смеси

• Температура проводника

макс. +105 °C

Годен для переработки

Цвет оболочки – черный



• Номинальное напряжение

0,6/1 кВ (50 Гц)

Примечания

По запросу подготовим информацию по
характеристикам и подходящим аксессуарам.

• Испытательное напряжение

2,5 кВ (50 Гц)

• Минимальный радиус изгиба

подвижно 10x Ø кабеля
стационарно 4x Ø кабеля

• Не распространяющий горение

IEC 60332-1

• Сертификаты

на основании DIN VDE 0250-813
UL/CSA на этапе подготовки



Применение

WK POWERLINE ALU – это сверхгибкий кабель с алюминиевым проводником, имеющий тонкопроволочную структуру жил, который подходит
для специализированного применения в сфере энергетики, например, в схемах силовых кабелей ветроэнергетических установок. Благодаря
высокой гибкости и малому весу кабеля, его можно протянуть по всей высоте башни. Поэтому не нужно тратить время на кабельное
подключение отдельных сегментов башни.
Но важнейшее преимущество заключается в технологической безопасности средств подключения: сокращается число точек соединения на
промежутке от верхнего сегмента башни до преобразователя, в зависимости от числа силовых кабелей и сегментов башни – от максимум
90 точек соединения до 18. При этом затраты времени на монтаж уменьшаются с нескольких дней до нескольких часов.
Для применения со скручивающей нагрузкой рекомендуем WK 103-T, WK 135-T или WK 137-T.

WK POWERLINE ALU должен оснащаться только сертифицированной техникой подключения фирмы HELUKABEL

®

либо

C8 Crimp, либо резьбовая муфта (испытаны в соответствии с IEC 61238-1 кл. A).

В качестве опции кабель также поставляется в безгалогеновом исполнении или с допуском UL/CSA либо с номинальным напряжением 1,8/3
кВ.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Допускаются технические изменения.

818

Кабели для альтернативных источников энергии и транспортных средств / Кабели для ветрогенераторов

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUWIND

®

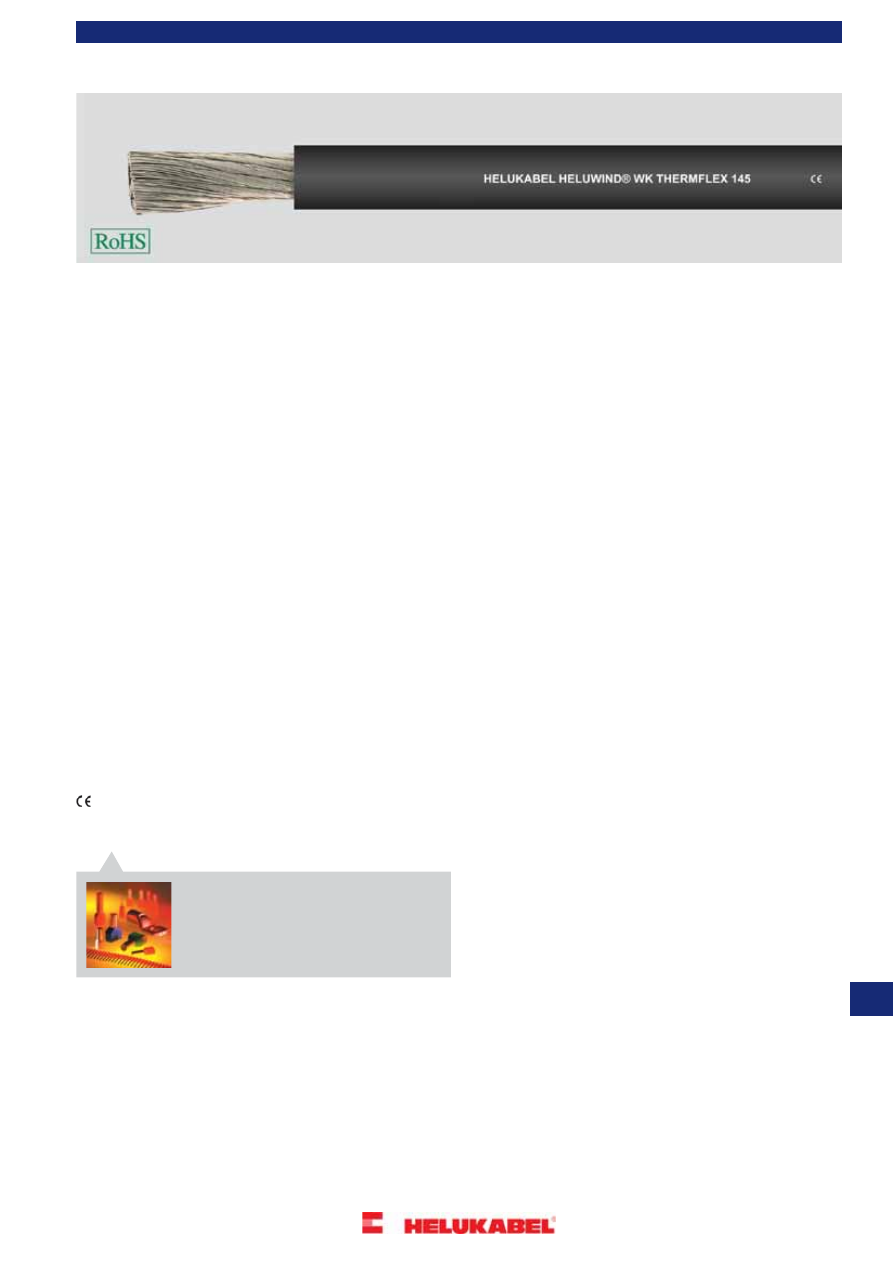

WK THERMFLEX

®

145

безгалогеновый, +145°C





Свойства

Структура

Технические характеристики

Луженые медные тонкопроволочные
проводники в соответствии с
IEC 60228 кл. 5

Температурный диапазон

подвижно от -20 °C до +120 °C
стационарно от -55 °C до +145 °C

Безгалогеновый, не выделяет
коррозионных и токсичных газов

Не распространяющий горение

Специальная изоляция, полиолефиновый
сополимер, безгалогеновый, не
распространяет горения

С низким выделением дыма

• Номинальное напряжение

U

0

/U 600/1000 В

Испытательное напряжение

Высокая устойчивость к истиранию

Высокая стойкость к маслам и погодным
воздействиям

Цвет оболочки – черный

4000 В

Устойчивость к УФ-излучению и озону

• Сопротивление изоляции

мин. 100 МОм x км

Класс нагревостойкости B

Легко оснащается разъемами

• Минимальный радиус изгиба

подвижно 12,5 x Ø кабеля
стационарно 4 x Ø кабеля

Используемые материалы не содержат
кадмия, силикона и веществ, разрушающих
лакокрасочные покрытия

• Тест на нераспространение горения

IEC 60332-3-24 кат. C



Примечания

Сечения, артикулы и цены готовятся
индивидуально по запросу.
Опционально кабель может быть выполнен
в устойчивом на скручивание варианте для
применения в петле в ветросиловых
установках

Допустимое пиковое напряжение

• Постоянный ток
   жила/жила 1,8 кВ
   жила/земля 0,9 кВ
• Переменный ток жила/земля 0,7 кВ
• Трехфазная сеть жила/жила 1,2 кВ




Применение

Этот специальный кабель используется в качестве соединительного кабеля в ветрогенераторах. Другие области применения: кабель
подключения с классом нагревостойкости B (130 °C) для двигателей, трансформаторов, реле, катушек, электромагнитов и т.п., средства
подключения агрегатов в автомобильной отрасли, безгалогеновая прокладка распределительных шкафов и шкафов управления, кабель
подключения для нагревательных устройств, подводящий кабель для ламп большой мощности для промышленных и спортивных сооружений,
уличного освещения

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Допускаются технические изменения.

819

Кабели для альтернативных источников энергии и транспортных средств / Кабели для ветрогенераторов

T





-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUWIND

®

WK (N)A2XH

безгалогеновый, 0,6/1 кВ





Свойства

Структура

Технические характеристики

Алюминиевые многопроволочные
проводники в соотв. с
IEC 60228 кл. 2

Температурный диапазон

стационарно от -40 °C до +90 °C
при монтаже -5 °C до +50 °C

Безгалогеновый

Устойчивый к УФ-излучению



Изоляция жил – сшитый  PE

• Рабочая температура на проводнике

макс. +90 °C

Примечания

Сечения, артикулы и цены готовятся
индивидуально по запросу.

Цвет жил – черный

Оболочка – термопластичный полимер

• Номинальное напряжение

U

0

/U 0,6/1 кВ

Цвет оболочки – черный

• Тестовое переменное напряжение

4 кВ

• Сертификаты

Изготовление в соотв. со стандартами VDE,
соответствие CE

• Минимальный радиус изгиба

15 x Ø кабеля

• Тест на нераспространение горения

в соответствии с DIN VDE 0482 ч. 266-2,
BS 4066, ч. 3 / EN 50266-2 /
IEC 60332-3-24 (DIN VDE 0472
раздел 804 тест C)

• Плотность дыма

в соответствии с DIN VDE 0482 ч. 268, HD
606,
EN 50268-12 / IEC 61034-12,
BS 7622 ч. 12 (DIN VDE 0472 раздел 816)

• Коррозионная активность газов при

горении

в соответствии с VDE 0482 ч. 267 /
DIN EN 50267-2-2 / IEC 60754-2
(DIN VDE 0472 раздел 813)

• Безгалогеновый

в соответствии с DIN VDE 0482 ч. 267 / EN
50267-2-1 / IEC 60754-1
(DIN VDE 0472 раздел 815)



Применение

Кабель серии HELUWIND

®

WK специально предназначен для использования в ветросиловых установках.

Мы поставляем наши кабели ведущим производителям ветросиловых установок.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



Допускаются технические изменения.

820

Кабели для альтернативных источников энергии и транспортных средств / Кабели для ветрогенераторов





-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     94      95      96      97     ..
