HELUKABEL. Каталог продукции (2015 год) - часть 94





797

T

КАБЕЛИ ДЛЯ ФОТОВОЛЬТАИЧЕСКИХ СИСТЕМ



SOLARFLEX

®

-X PV1-F

798

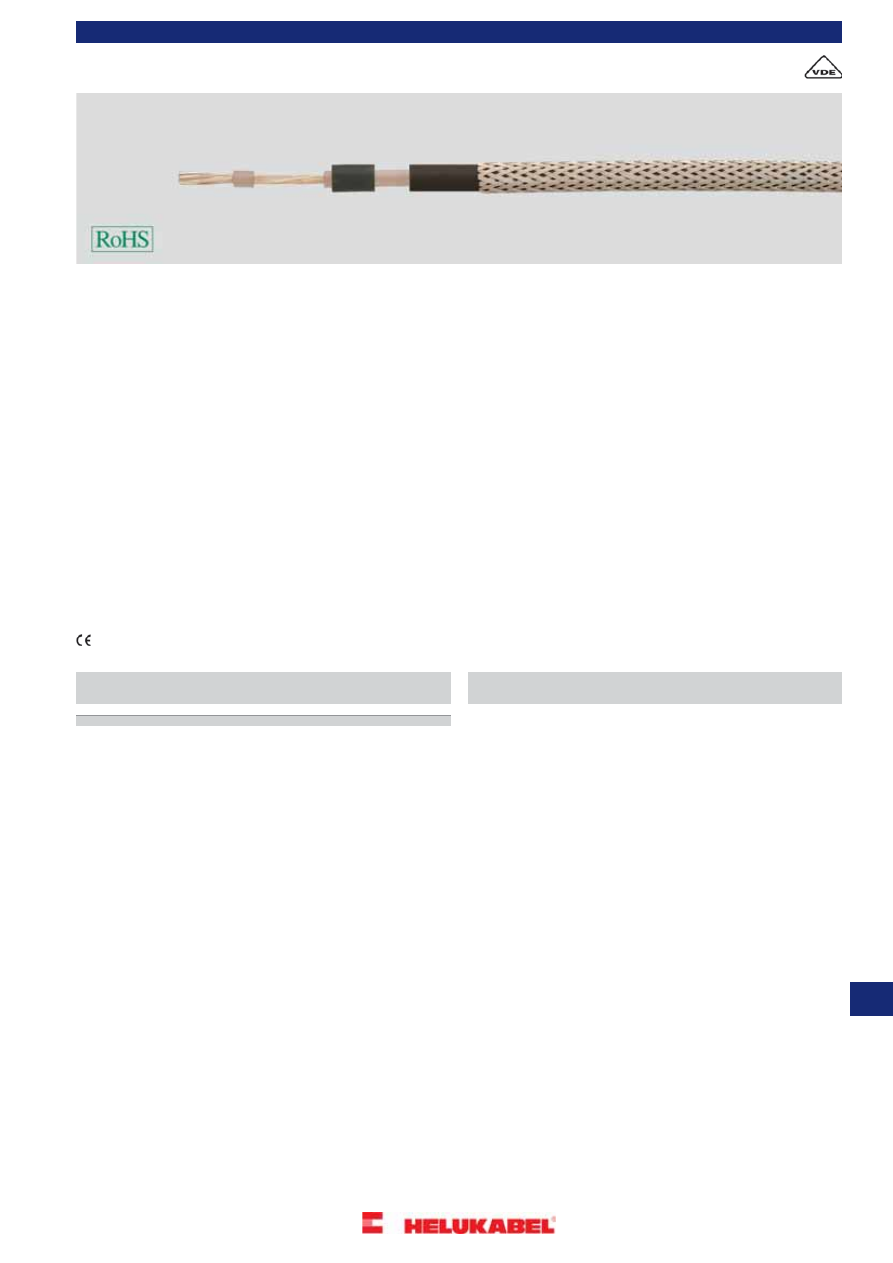

SOLARFLEX

®

-X PV1-F NTS

799

SOLARFLEX

®

-X PV1-F TWIN

800

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SOLARFLEX

®

-X PV1-F





Свойства

Структура

Технические характеристики

Луженые медные тонкопроволочные
проводники в соответствии с DIN VDE 0295
класс 5, IEC 60228 кл. 5

Температурный диапазон

от -40 °C до +90 °C
макс. темп. проводника +120 °C

Двойная изоляция

Стойкий к озону в соотв. с EN 50396

Устойчивый к погодным воздействиям и
УФ-излучению в соотв. с HD605/A1

Изоляция – сшитый полиолефин

• Температура короткого замыкания

200°C (длительность короткого замыкания
до 5 с)

Цвет изоляции - белый

Безгалогеновый в соотв. с EN 50267-2-1,
EN 60684-2

Оболочка – сшитый полиолефин

Стойкий к кислотам и щелочам в соотв. с
EN 60811-2-1

• Номинальное напряжение

VDE U

0

/U 600/1000 В (переменный ток)

1800 В жила/жила (постоянный ток)

Цвет оболочки – см. таблицу ниже



Не распространяющий горение в соотв. с
DIN VDE 0482-332-1-2, DIN EN 60332-1-2,
IEC 60332-1

• Тестовое переменное напряжение

10000 В

Особо прочная и стойкая к истиранию
оболочка в соотв. с DIN EN 53516

• Минимальный радиус изгиба

стационарно 4xØ кабеля
подвижно 10xØ кабеля

Ожидаемый срок службы: 25 лет

Стойкий к гидролизу и аммиаку

• Пиковое допустимое напряжение

• Постоянный ток:
   жила/жила 1,8 кВ
   жила/земля 0,9 кВ
• Переменный ток: жила/земля 0,7 кВ
• Трехфазная сеть: жила/жила 1,2 кВ

• Стандарты/допуски

Согласно профилю требований PV1-F для
PV-кабелей DKE/VDE AK 411.2.3

VDE (рег. VDE 8266)

TÜV (2 PfG 1169/08.2007; R60025298)

Соответствие RoHS и CE

Сертификат UL на этапе обработки (UL
Subject 4703)



Примечания

Не предназначен для прокладки в земле

Поставляется вариант с защитой от
грызунов:

SOLARFLEX

®

-X PV1-F NTS

,

см. стр. 799



Применение

Кабель SOLARFLEX

®

-X PV1-F используется для кабельного соединения солнечных модулей.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.





AWG-№

Вес
прибл. кг / км

Масса меди
кг / км

Внешний Ø
прибл. мм

Цвет
оболочки

Кол-во жил x
номинальное
сечение, мм²

Арт.

14

42,0

24,0

4,5

черный

1 x 2,5

704225

14

42,0

24,0

4,5

синий

1 x 2,5

705892

14

42,0

24,0

4,5

красный

1 x 2,5

705891

12

60,0

38,4

5,2

черный

1 x 4

704226

12

60,0

38,4

5,2

синий

1 x 4

705776

12

60,0

38,4

5,2

красный

1 x 4

705775

10

82,0

57,6

5,9

черный

1 x 6

704227

10

82,0

57,6

5,9

синий

1 x 6

705778

10

82,0

57,6

5,9

красный

1 x 6

705777

8

123,0

96,0

6,9

черный

1 x 10

704228

8

123,0

96,0

6,9

синий

1 x 10

705894

8

123,0

96,0

6,9

красный

1 x 10

705893

6

190,0

153,6

8,3

черный

1 x 16

704229

6

190,0

153,6

8,3

синий

1 x 16

706840

6

190,0

153,6

8,3

красный

1 x 16

706839

4

285,0

240,0

10,0

черный

1 x 25

704230

2

376,0

336,0

11,0

черный

1 x 35

704231

1

530,0

480,0

13,0

черный

1 x 50

704232

2/0

745,0

672,0

15,3

черный

1 x 70

704233

3/0

960,0

912,0

17,0

черный

1 x 95

704234

4/0

1220,0

1152,0

19,1

черный

1 x 120

705738

300 kcmil

1550,0

1440,0

22,7

черный

1 x 150

705739

350 kcmil

1930,0

1776,0

25,5

черный

1 x 185

706288

500 kcmil

2550,0

2304,0

28,3

черный

1 x 240

706289



Допускаются технические изменения.

798

Кабели для альтернативных источников энергии и транспортных средств / Кабели для фотовольтаических систем

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SOLARFLEX

®

-X PV1-F NTS





Свойства

Структура

Технические характеристики

Луженые медные жилы с микропроводами
согласно DIN VDE 0295 Класс 5 и IEC 60228
кл. 5

Диапазон температур

-40°C до +90°C
макс.температура проводника +120°C

С двойной изоляцией

Сертификаты: TÜV 2Pfg 1169/08.2007

Стойкий к УФ-излучению, озону, гидролизу

Изоляция из специального сшитого
полимера

• Температура короткого замыкания

200°C (длительность короткого замыкания
до 5 с)

Безгалогеновый, устойчивый к истиранию
и порезам

Цвет изоляции - белый

Очень высокий уровень маслостойкости и
устойчивости к химикатам

Оболочка из специального сшитого
полимера

• Номинальное напряжение

VDE U

0

/U 600/1000 В AC

1800 В DC жила/жила

Относительно гибкий

Цвет оболочки черный

Легкость снятия изоляции

Оплетка из нержавеющей стали V2A
(защита от грызунов)

• Испытательное переменное

напряжение,

10000 В

Не распространяющий горение в соотв. с
DIN VDE 0482-332-1-2, DIN EN
60332-1-2,IEC 60332-1

Ожидаемый срок эксплуатации 25 лет

• Минимальный радиус изгиба

подвижно 10xØ кабеля
стационарно 4xØ кабеля

Соответствует RoHS



• Пиковое допустимое напряжение

• Переменный ток:
жила/жила 1,8 кВ
жила/земля 0, 9 кВ
• Переменный ток: жила/земля 0,7 кВ
• Трехфазная сеть: жила/жила 1,2 кВ

Примечания

Другие маркоразмеры поставляются по
запросу

Не для прокладки в земле



Применение

SOLARFLEX

®

-X PV1-F NTS, версия с защитой от грызунов, особенно востребована в сельскохозяйственной отрасли.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес
прибл.
кг / км

Масса меди
кг / км

Внешний Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.

AWG-№

Вес
прибл.
кг / км

Масса меди
кг / км

Внешний Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.

12

80,0

38,4

5,8

1 x 4

706307

8

152,0

96,0

7,5

1 x 10

706309

10

106,0

57,6

6,5

1 x 6

706308



Допускаются технические изменения.

799

Кабели для альтернативных источников энергии и транспортных средств / Кабели для фотовольтаических систем

T

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SOLARFLEX

®

-X PV1-F TWIN





Свойства

Структура

Технические характеристики

Луженые медные тонкопроволочные
проводники класса 5 в соответствии с DIN
VDE 0295 класс 5 и IEC 60228 кл. 5

Температурный диапазон

от -40 °C до +90 °C
макс. темп. на проводнике +120 °C

Допуски: TÜV 2Pfg 1169/08.2007

Устойчивый к УФ-излучению, озону,
погодным воздействиям

С двойной изоляцией

Безгалогеновый, стойкий к истиранию и
образованию задиров

• Температура короткого замыкания

200°C (длительность короткого замыкания
до 5 с)

Изоляция – сшитый полиолефин

Относительно гибкий

Оболочка – сшитый полиолефин

Легкое удаление изоляции

• Номинальное напряжение

по стандарту VDE
U

0

/U 600/1000 В перем. тока

1800 В пост. тока, проводник/проводник

Цвет оболочки – черный

Не распространяет горения в соотв. с VDE
0482 ч. 332-1-2, IEC 60332-1-2

Ожидаемый срок службы: 25 лет

• Испытательное переменное

напряжение

6500 В, 50 Гц, 15 кВ пост. тока



Примечания

Другие сечения поставляются по запросу

• Минимальный радиус изгиба

подвижно 4x Ø кабеля
стационарно 10x Ø кабеля

• Пиковое допустимое напряжение

• Постоянный ток:
   жила/жила 1,8 кВ
   жила/земля 0,9 кВ
• Переменный ток: жила/земля 0,7 кВ
• Трехфазная сеть: жила/жила 1,2 кВ



Применение

Кабель SOLARFLEX

®

-X PV1-F TWIN используется для соединения солнечных модулей.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес
прибл.
кг / км

Масса меди
кг / км

Наружные
размеры
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.

AWG-№

Вес
прибл.
кг / км

Масса меди
кг / км

Наружные
размеры
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.

14

95,0

50,0

5,4 x 11,0

2 x 2,5

707234

10

187,0

120,0

6,8 x 13,6

2 x 6

705769

12

125,0

80,0

5,8 x 11,8

2 x 4

707235

8

254,0

200,0

7,8 x 15,8

2 x 10

707236



Допускаются технические изменения.

800

Кабели для альтернативных источников энергии и транспортных средств / Кабели для фотовольтаических систем

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

802

-------------------------------------------------------------------------------------------------------------------------------------------------------------

803

T

КАБЕЛИ ДЛЯ ВЕТРОГЕНЕРАТОРОВ



HELUWIND

®

 WK 103w EMV D-T

УФ-устойчивый, UL/CSA-Style 10678/21179 одно-/многожильный

808

HELUWIND

®

 WK 103k EMV D-T

УФ-устойчивый, UL/CSA-Style 10269/2570 одно-/многожильный

809

HELUWIND

®

 WK 135-Torsion

УФ-устойчивый, UL/CSA-Style** 10553 / 20234, одно-/многожильный
90°C (80°C в соотв. с  UL), подходит для шельфовой зоны

810

HELUWIND

®

 WK 137-Torsion

УФ-устойчивый, подходит для шельфовой зоны, UL/CSA-Style
10553/20234, одно-/многожильный, 90°C (80°C в соотв. с UL)

811

HELUWIND

®

 WK 300w-Torsion

УФ-устойчивый, подходит для прокладки в земле

812

HELUWIND

®

 WK 310-Torsion

УФ-устойчивый, подходит для шельфовой зоны

813

HELUWIND

®

 WK H07BN4N4-F WIND-Torison

Скручивание +/- 150°/1 м, УФ-устойчивый, 750 В/90°C

814

HELUWIND

®

 WK 101 H

0,6/1 кВ, безгалогеновый

815

HELUWIND

®

 WK Brandmeldekabel Torsion

безгалогеновый, FT1, 24 В, кабель для пожарной сигнализации,
устойчивый к скручиванию

816

HELUWIND

®

 WK DLO 2kV

FT4, УФ-устойчивый, UL44 1 кВ, 90°C, VW-1, LS, MSHA

817

HELUWIND

®

 WK Powerline ALU

0,6/1 кВ или 1,8/3 кВ, также доступен вариант с повышенной
износостойкостью

818

HELUWIND

®

 THERMFLEX

®

 145

безгалогеновый, +145°C

819

WK (N)A2XH

0,6/1 кВ, безгалогеновый

820

-------------------------------------------------------------------------------------------------------------------------------------------------------------

804

Область применения
кабелей и проводов

 Гондола
 Кабельная

петля

 Башня


Мех-м поворота/ трансф.

 Фундамент

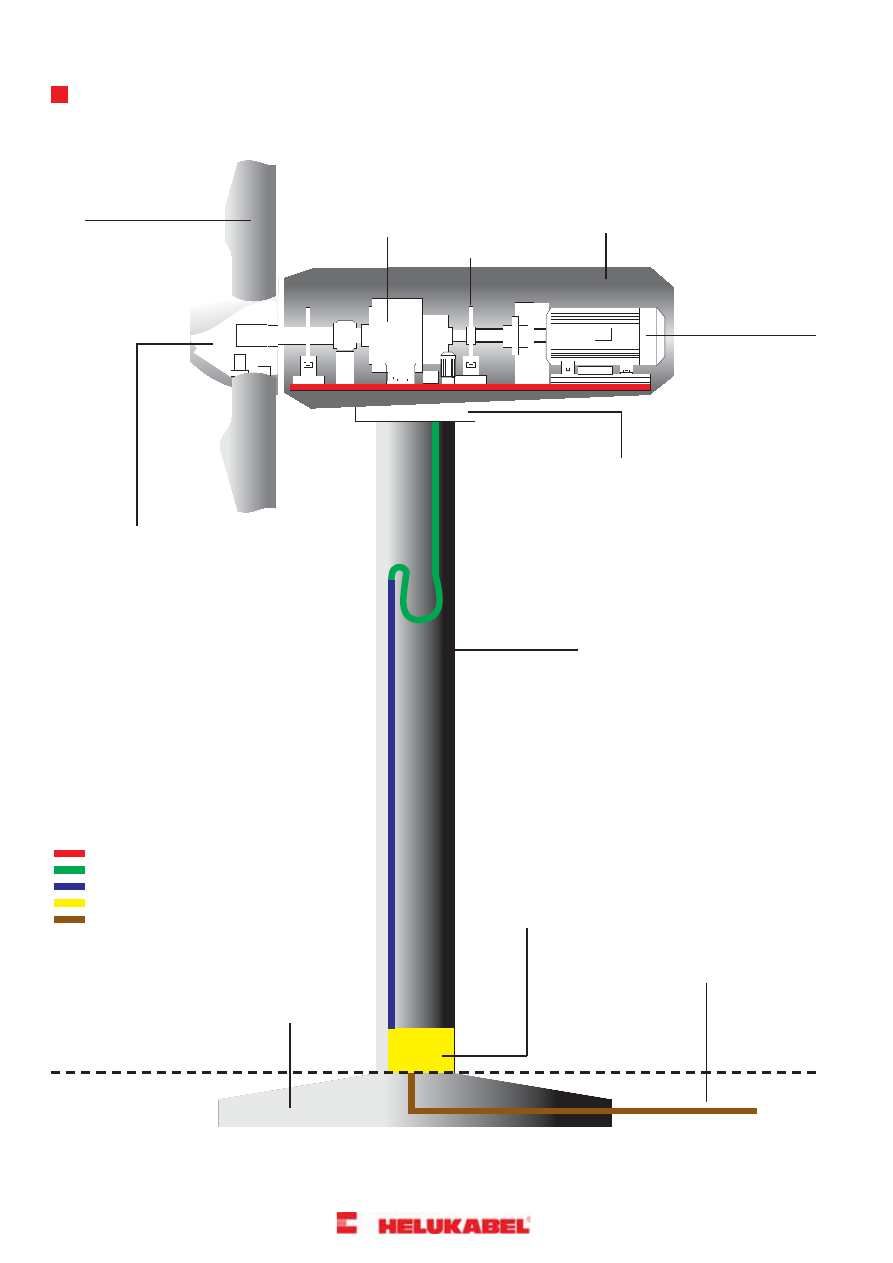

ФУНКЦИОНАЛЬНАЯ СХЕМА ВЕТРОГЕНЕРАТОРА

Лопасть винта

Привод

Тормозная
система

Гондола

Втулка винта и
регулятор угла
наклона

Датчик направления ветра

Генератор

Башня

Фундамент

Зона среднего напряжения

Механизм поворота / трансформатор

-------------------------------------------------------------------------------------------------------------------------------------------------------------
