Audio

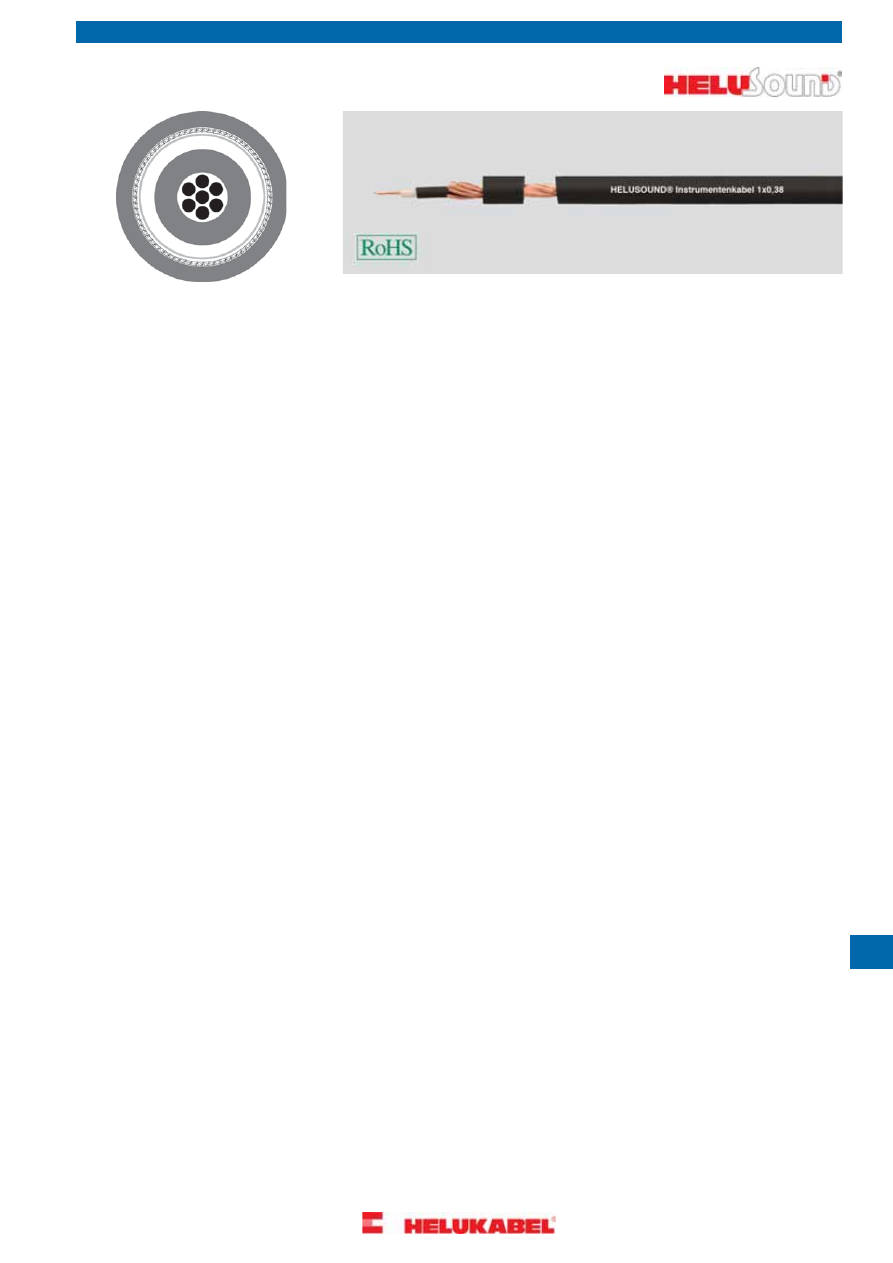

инструментальный кабель, со спиральным экраном





Инструментальный кабель

Инструментальный кабель

Тип

1x0,38

1x0,22

Структура

медь

медь

Материал проводника:

ячеистый PE

вспененный PE

Изоляция жил:

PVC

PVC

Материал оболочки:

прибл. 7,0 мм

прибл. 5,9 мм

Внешний диаметр кабеля:

черный

черный

Цвет оболочки:







Электрические характеристики

55 Ом/км

86 Ом/км

Сопротивление проводника, макс.:

1 ГОм x км

1 ГОм x км

Сопротивление изоляции, мин.:







Технические характеристики

прибл. 55 кг/км

прибл. 44 кг/км

Вес:

70 мм

60 мм

Мин. радиус изгиба при укладке:

-25°C

-25°C

Мин. рабочая температура:

+70°C

+70°C

Максимальная рабочая температура:

29,0 кг/км

7,9 кг/км

Масса меди:



400037

400036

Артикул

Допускаются технические изменения.



Применение

Кабель для музыкальных инструментов HELUSOUND

®

со спиральным экраном – это несимметричный кабель с двойным экранированием.

Этот кабель специально предназначен для соединения высокоомных элементов, таких как синтезаторы, клавишные инструменты или гитары,
в профессиональном сценическом и студийном оборудовании. Высококачественный специальный кабель 1x0,38 с увеличенным сечением,
полупроводниковым слоем и двойным спиральным экраном отвечает самым высоким требованиям в области профессионального сценического
и студийного оборудования.

781

Медиакабели

S

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Audio

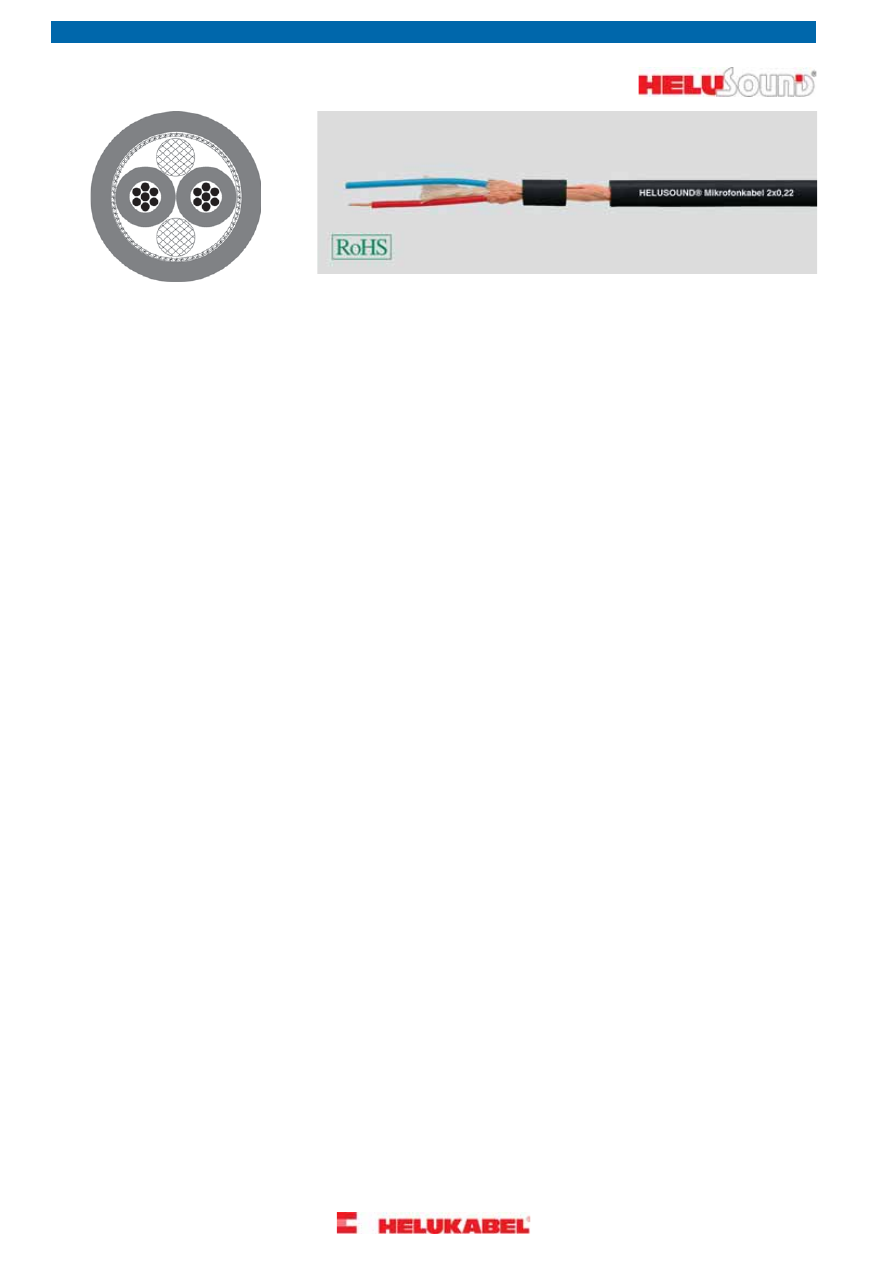

микрофонный кабель, со спиральным экраном, парная скрутка





Микрофонный кабель

Микрофонный кабель

Тип

2x0,15

2x0,22

Структура

медь

медь

Материал проводника:

PVC

PE

Изоляция жил:

кр., бел.

кр., син.

Цвета жил:

парная скрутка

2 жилы скручены с текстильным
наполнителем

Скрученный элемент:

PVC

PVC

Материал оболочки:

прибл. 4,2 мм

прибл. 6,0 мм

Внешний диаметр кабеля:

черный

черный

Цвет оболочки:







Электрические характеристики

120 Ом/км

86 Ом/км

Сопротивление проводника, макс.:

1 ГОм x км

1 ГОм x км

Сопротивление изоляции, мин.:







Технические характеристики

прибл. 27 кг/км

прибл. 55 кг/км

Вес:

42 мм

60 мм

Мин. радиус изгиба при укладке:

-25°C

-25°C

Мин. рабочая температура:

+70°C

+70°C

Максимальная рабочая температура:

14,0 кг/км

12,1 кг/км

Масса меди:



400039

400038

Артикул

Допускаются технические изменения.



Применение

2-жильный микрофонный кабель HELUSOUND

®

со спиральным экраном предназначен для использования в профессиональном сценическом

и студийном оборудовании. Кабель 2x0,15 снабжен двойным спиральным экраном из медной проволоки.

782

Медиакабели

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Audio

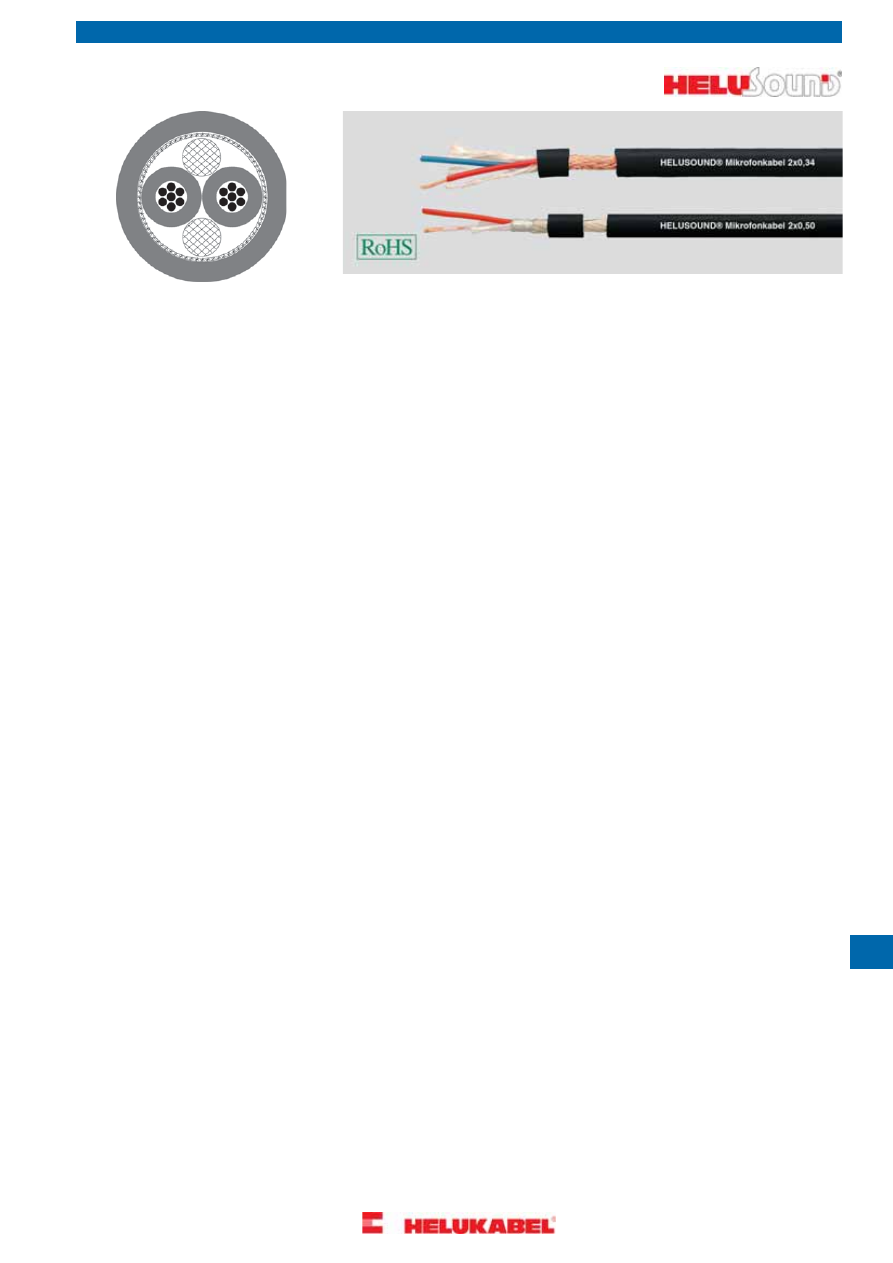

микрофонный кабель, экранированный





Микрофонный кабель

Микрофонный кабель

Тип

2x0,50

2x0,34

Структура

медь

медь

Материал проводника:

PE

PE

Изоляция жил:

кр., бел.

кр., син.

Цвета жил:

2 жилы скручены с текстильным
наполнителем

2 жилы скручены с текстильным
наполнителем

Скрученный элемент:

PVC

PVC

Материал оболочки:

прибл. 6,7 мм

прибл. 6,5 мм

Внешний диаметр кабеля:

черный

черный

Цвет оболочки:







Электрические характеристики

37 Ом/км

53 Ом/км

Сопротивление проводника, макс.:

1 ГОм x км

1 ГОм x км

Сопротивление изоляции, мин.:







Технические характеристики

прибл. 59 кг/км

прибл. 30 кг/км

Вес:

67 мм

65 мм

Мин. радиус изгиба при укладке:

-30°C

-30°C

Мин. рабочая температура:

+70°C

+70°C

Максимальная рабочая температура:

37,0 кг/км

15,2 кг/км

Масса меди:



400080

400040

Артикул

Допускаются технические изменения.



Применение

2-жильный микрофонный кабель HELUSOUND

®

с экраном из медной оплетки предназначен для использования в профессиональном

сценическом и студийном оборудовании, а также для стационарной прокладки. Кабель отличается сверхгибкой PVC-оболочкой.

783

Медиакабели

S

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Audio

микрофонный кабель, экранированный, звездообразная четверная
скрутка





Микрофонный кабель

Микрофонный кабель

Тип

4x0,22

4x0,22

Структура

медь

медь

Материал проводника:

PE

PE

Изоляция жил:

кр., син., зл., черн.

кр., син., зл., черн.

Цвета жил:

звездообразная четверная скрутка

звездообразная четверная скрутка

Скрученный элемент:

AWG 26/7, медь луженая

AWG 26/7, медь

Дренажный провод:

-

PE

Материал внутренней оболочки:

FRNC

PVC

Материал оболочки:

прибл. 6,1 мм

прибл. 6,1 мм

Внешний диаметр кабеля:

черный

черный

Цвет оболочки:







Электрические характеристики

86 Ом/км

86 Ом/км

Сопротивление проводника, макс.:

1 ГОм x км

1 ГОм x км

Сопротивление изоляции, мин.:







Технические характеристики

прибл. 50 кг/км

прибл. 50 кг/км

Вес:

62 мм

62 мм

Мин. радиус изгиба при укладке:

-25°C

-25°C

Мин. рабочая температура:

+70°C

+70°C

Максимальная рабочая температура:

25,0 кг/км

25,0 кг/км

Масса меди:



Коррозия горючих газов в соотв. с
EN 50267-2-3

-

Стандарты



400248

400041

Артикул

Допускаются технические изменения.



Применение

4-жильный микрофонный кабель HELUSOUND

®

имеет элемент звездообразной четверной скрутки и благодаря заземляющему проводу и

экранирующей оплетке подходит для специальных областей применения. В частности, он используется в качестве стереокабеля в
профессиональной студийной и микрофонной технике. Легкое снятие изоляции.

784

Медиакабели

-------------------------------------------------------------------------------------------------------------------------------------------------------------

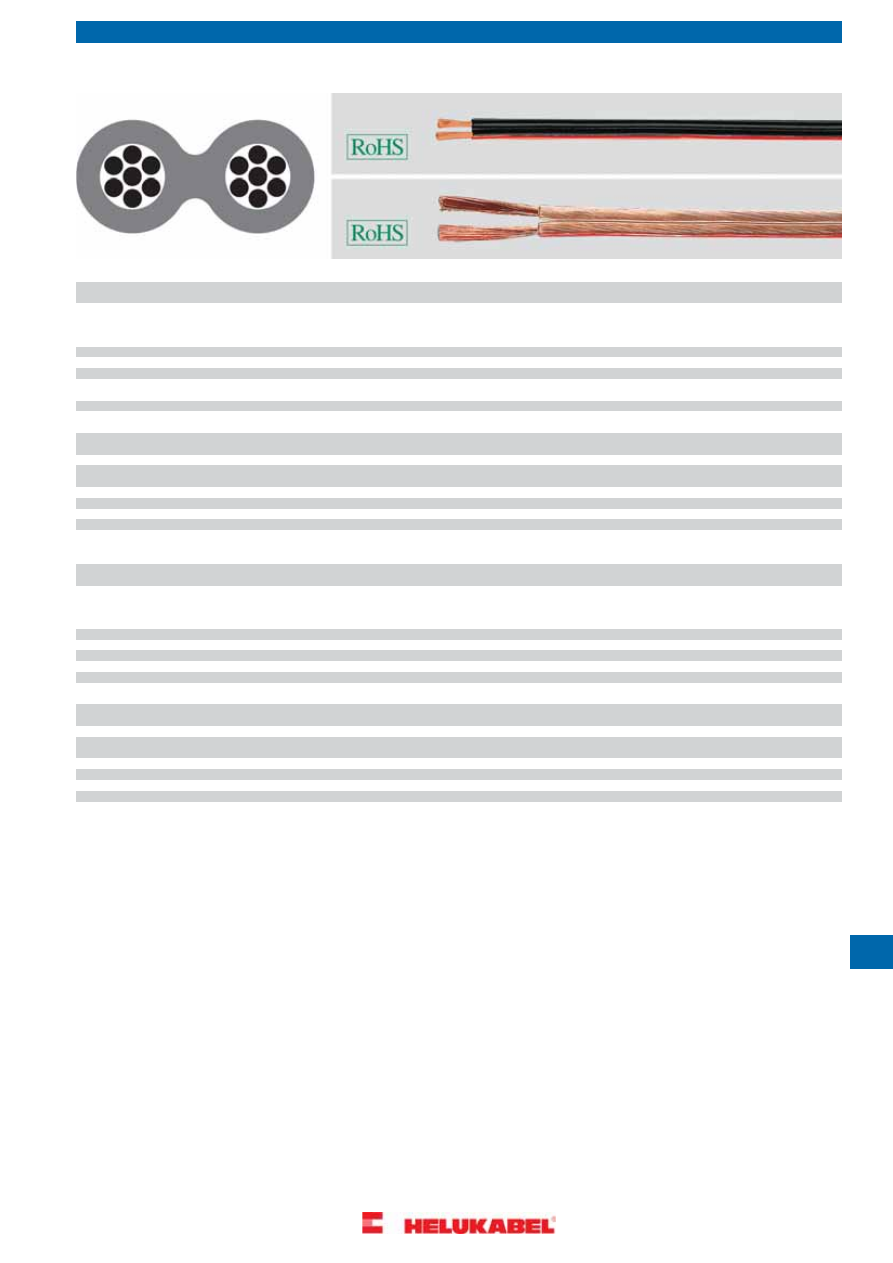

Аудиокабель







2 x 4

2 x 4

2 x 2,5

2 x 2,5

2 x 1,5

2 x 1,5

2 x 0,75

2 x 0,75

2 x 0,5

2 x 0,5

Сечение проводника

40027

40184

40026

40183

40025

40182

40024

40181

40023

40180

Артикул


Структура
Материал проводника: медные жилы
Маркировка жил: бороздки

55 x 0,30

55 x 0,30

48 x 0,25

48 x 0,25

28 x 0,25

28 x 0,25

24 x 0,20

24 x 0,20

16 x 0,20

16 x 0,20

Структура жил

4,3 x 8,2

4,3 x 8,2

3,3 x 7,0

3,3 x 7,0

2,6 x 5,5

2,6 x 5,5

2,2 x 4,9

2,2 x 4,9

2,1 x 4,7

2,0 x 5,0

Изоляция В x Ш мм

PVC

PVC

PVC

PVC

PVC

PVC

PVC

PVC

PVC

PVC

Материал оболочки

черный
красный

прозрачный

черный
красный

прозрачный

черный
красный

прозрачный

черный
красный

прозрачный

черный
красный

прозрачный

Цвет оболочки

80

80

63

63

37

37

20

20

15

15

Вес прибл. кг / км


Электрические параметры
Сопротивление шлейфа

9

9

14

14

23

23

47

47

70

70

макс. (Ом/км)

64

64

67

67

67

67

60

60

47

47

Емкость пФ/м
Индуктивность μH/m при

0,58

0,58

0,54

0,54

0,54

0,54

0,61

0,61

0,67

0,7

1 КГц

0,65

0,65

0,62

0,62

0,59

0,59

0,73

0,73

0,79

0,8

10 КГц

0,65

0,65

0,62

0,62

0,59

0,59

0,73

0,73

0,85

0,8

100 КГц

0,59

0,59

0,56

0,56

0,52

0,52

0,67

0,67

0,8

0,8

1000 КГц


76,8

76,8

48,0

48,0

28,8

28,8

14,4

14,4

9,6

9,6

Масса меди кг/км





2 x 10

2 x 6

2 x 4

2 x 2,5

2 x 1,5

Сечение проводника

40189

40188

40187

40186

40185

Артикул


Структура
Материал проводника: медные жилы, особо гибкие
Маркировка жил: полосы

1273 x 0,10

777 x 0,10

511 x 0,10

322 x 0,10

189 x 0,10

Структура жил

7,0 x 15,0

6,1 x 12,5

5 x 10,2

3,6 x 7,5

3,1 x 6,5

Изоляция В x Ш мм

PVC

PVC

PVC

PVC

PVC

Материал оболочки

прозрачный

прозрачный

прозрачный

прозрачный

прозрачный

Цвет оболочки

254

136

79

60

41

Вес прибл. кг / км


Электрические параметры
Сопротивление шлейфа

3

6

9

14

23

макс. (Ом/км)

59

54

50

53

67

Емкость пФ/м
Индуктивность μH/m при

0,45

0,46

0,49

0,48

0,54

1 КГц

0,53

0,54

0,56

0,55

0,61

10 КГц

0,56

0,56

0,6

0,59

0,62

100 КГц

0,52

0,53

0,56

0,54

0,55

1000 КГц


192,0

115,2

76,8

48,0

28,8

Масса меди кг/км



Допускаются технические изменения. (RM01)



Примечания

Используемые при изготовлении материалы не содержат силикона и кадмия, а также веществ, разрушающих лакокрасочные покрытия.

785

Медиакабели

S

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUSOUND

®

400 PVC

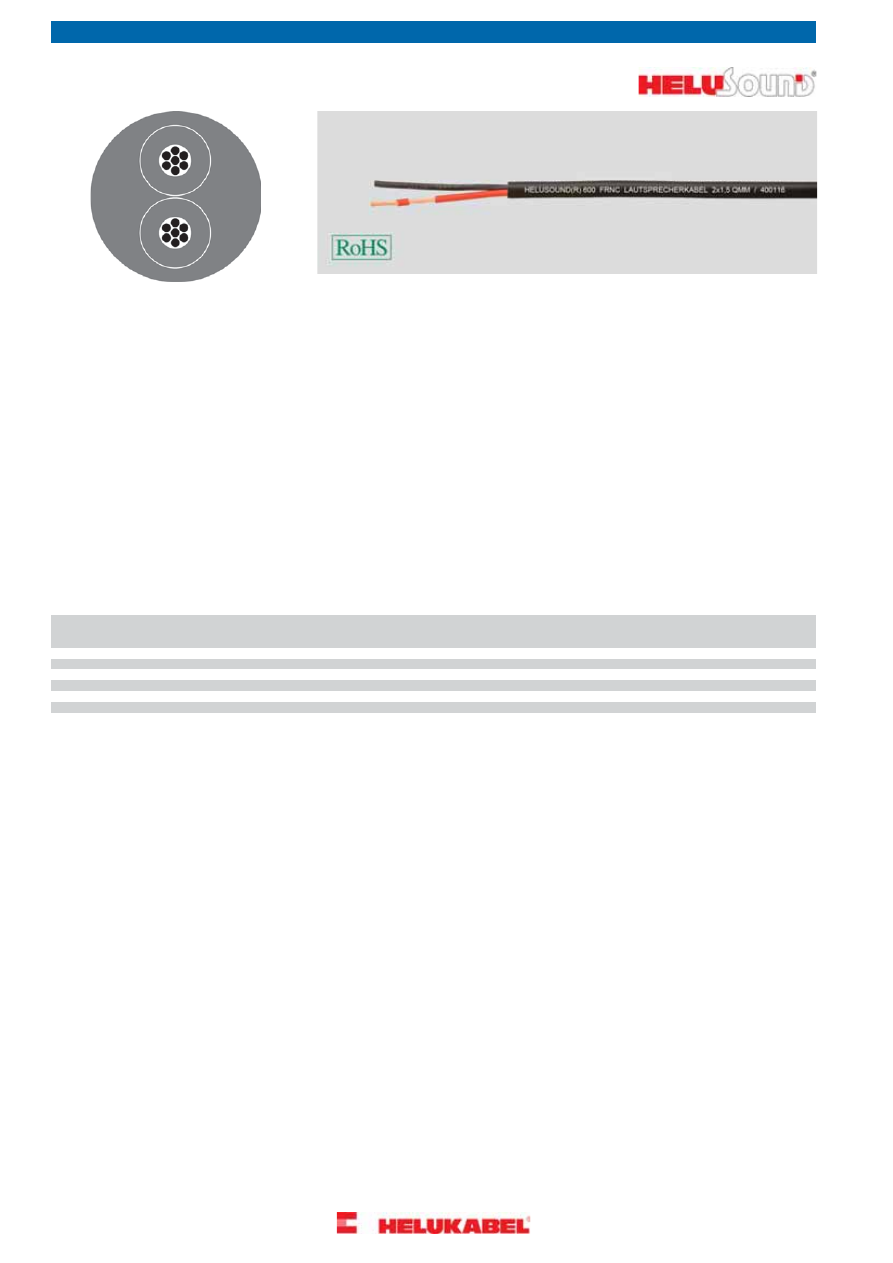

акустический кабель, круглый





Акустический кабель HELUSOUND

®

400

Тип

2x1,5

Структура

медь

Материал проводника:

PVC

Изоляция жил:

кр., черн.

Цвета жил:

PVC

Материал оболочки:

прибл. 6,6 мм

Внешний диаметр кабеля:

черный

Цвет оболочки:





Электрические характеристики

12,7 Ом/км

Сопротивление проводника, макс.:





Технические характеристики

прибл. 73,4 кг/км

Вес:

33 мм

Мин. радиус изгиба при укладке:

-10°C

Мин. рабочая температура:

+70°C

Максимальная рабочая температура:

28,8 кг/км

Масса меди:





Вес
прибл. кг / км

Масса меди
кг / км

Внешний диаметр
прибл. мм

Сопротивление
проводника
Ом / км

Структура

Арт.

73,4

28,8

6,6

< 12,7

2x1,5

400089

106,9

48,0

7,5

< 7,9

2x2,5

400090

163,7

76,8

9,4

< 4,9

2x4,0

400091

169,3

96,0

8,8

< 7,9

4x2,5

400092

272,4

153,6

11,6

< 4,9

4x4,0

400093

349,0

192,0

13,5

< 7,9

8x2,5

400060

541,6

307,2

16,8

< 4,9

8x4,0

400094



Допускаются технические изменения.



Применение

Акустические кабели серии HELUSOUND

®

400 отличаются чрезвычайно высокой гибкостью. Это обеспечивается благодаря проводникам с

сечением 0,15 кв. мм и очень мягкой внешней PVC-оболочке. Эти кабели предназначены, прежде всего, для мобильных вариантов применения
на сцене, в студии или в техническом оснащении конференций.

786

Медиакабели

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUSOUND

®

500 PUR





Акустический кабель HELUSOUND

®

500 PUR

Тип

2x1,5

Структура

медь

Материал проводника:

PVC

Изоляция жил:

кр., черн.

Цвета жил:

парная скрутка

Скрученный элемент:

PUR

Материал оболочки:

прибл. 6,6 мм

Внешний диаметр кабеля:

черный

Цвет оболочки:





Электрические характеристики

12,7 Ом/км

Сопротивление проводника, макс.:





Технические характеристики

прибл. 66,9 кг/км

Вес:

33 мм

Мин. радиус изгиба при укладке:

-25°C

Мин. рабочая температура:

+80°C

Максимальная рабочая температура:

28,8 кг/км

Масса меди:





Вес
прибл. кг / км

Масса меди
кг / км

Внешний диаметр
прибл. мм

Сопротивление
проводника
Ом / км

Структура

Арт.

66,9

28,8

6,6

< 12,7

2x1,5

400109

98,5

48,0

7,5

< 7,9

2x2,5

400110

150,2

76,8

9,4

< 4,9

2x4,0

400111

159,1

96,0

8,8

< 7,9

4x2,5

400112

253,0

153,6

11,6

< 4,9

4x4,0

400113

332,1

192,0

13,5

< 7,9

8x2,5

400114

499,5

307,2

16,8

< 4,9

8x4,0

400115



Допускаются технические изменения.



Применение

Надежное решение при средних и повышенных механических нагрузках благодаря прочности, устойчивости к истиранию и порезам. Кабель
подходит для открытой прокладки.

787

Медиакабели

S

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUSOUND

®

600 FRNC

безгалогеновый





Акустический кабель HELUSOUND

®

600 FRNC

Тип

2x1,5

Структура

медь

Материал проводника:

FRNC

Изоляция жил:

кр., черн.

Цвета жил:

парная скрутка

Скрученный элемент:

FRNC

Материал оболочки:

прибл. 6,6 мм

Внешний диаметр кабеля:

черный

Цвет оболочки:





Электрические характеристики

12,7 Ом/км

Сопротивление проводника, макс.:





Технические характеристики

прибл. 77 кг/км

Вес:

33 мм

Мин. радиус изгиба при укладке:

-5°C

Мин. рабочая температура:

+70°C

Максимальная рабочая температура:

28,8 кг/км

Масса меди:



безгалогеновый в соотв. с EN 50267-2-3

Стандарты





Вес
прибл. кг / км

Масса меди
кг / км

Внешний диаметр
прибл. мм

Сопротивление
проводника
Ом / км

Структура

Арт.

77,0

28,8

6,6

< 12,7

2x1,5

400116

105,6

48,0

7,5

< 7,9

2x2,5

400117

166,9

76,8

9,4

< 4,9

2x4,0

400118

161,5

96,0

8,8

< 7,9

4x2,5

400119

271,6

153,6

11,6

< 4,9

4x4,0

400120

338,6

192,0

13,5

< 7,9

8x2,5

400121

531,5

307,2

16,8

< 4,9

8x4,0

400122



Допускаются технические изменения.



Применение

Является надежным решением в условиях повышенных требований к пожаробезопасности, безгалогеновый, с низким дымовыделением,
не распространяющий горение и не выделяющий коррозионные газы, сохраняет работоспособность в течение долгого времени.

788

Медиакабели

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     90      91      92      93     ..
