HELUKABEL. Каталог продукции (2015 год) - часть 91





Audio

цифровой аудиокабель AES/EBU, многопарный, экранированные пары,
общий экран из фольги





Цифровой аудиокабель

Тип

2x2x0,22

Структура

медь луженая

Материал проводника:

ячеистый PE

Изоляция жил:

кр., син.

Цвета жил:

2 жилы с 1 жилой заземления

Скрученный элемент:

PVC

Материал оболочки:

прибл. 9,9 мм

Внешний диаметр кабеля:

черный

Цвет оболочки:





Электрические характеристики

110 Ом

Волновое сопротивление:

86 Ом/км

Сопротивление проводника, макс.:

1 ГОм x км

Сопротивление изоляции, мин.:





Технические характеристики

прибл. 85 кг/км

Вес:

100 мм

Мин. радиус изгиба при укладке:

-25°C

Мин. рабочая температура:

+70°C

Максимальная рабочая температура:

16,0 кг/км

Масса меди:





Вес
прибл. кг / км

Масса меди
кг / км

Внешний диаметр
прибл. мм

Структура

Арт.

85,0

16,0

9,9

2x2x0,22

400025

119,0

31,0

11,8

4x2x0,22

400026

195,0

46,0

14,9

6x2x0,22

400027

232,0

59,0

16,1

8x2x0,22

400028

330,0

85,0

19,1

12x2x0,22

400029

670,0

162,0

24,5

24x2x0,22

400158



Допускаются технические изменения.



Применение

Многопарный аудиокабель HELUSOUND

®

AES/EBU отличается попарным экранированием, каждая пара находится в оболочке, дополнительно

имеется общий экран. Предназначен для передачи цифровых сигналов.

773

Медиакабели

S

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Audio

цифровой аудиокабель AES/EBU, многопарный, спиральное
экранирование пар, общий экран из фольги





Цифровой аудиокабель

Тип

12x2x0,22

Структура

медь

Материал проводника:

ячеистый PE

Изоляция жил:

кр., син.

Цвета жил:

2 жилы с 1 жилой заземления

Скрученный элемент:

PVC

Материал оболочки:

прибл. 17,0 мм

Внешний диаметр кабеля:

черный

Цвет оболочки:





Электрические характеристики

110 Ом

Волновое сопротивление:

86 Ом/км

Сопротивление проводника, макс.:

1 ГОм x км

Сопротивление изоляции, мин.:





Технические характеристики

прибл. 320 кг/км

Вес:

170 мм

Мин. радиус изгиба при укладке:

-20°C

Мин. рабочая температура:

+70°C

Максимальная рабочая температура:

171,0 кг/км

Масса меди:



Коррозия горючих газов в соотв. с EN 50267-2-3

Стандарты



400030

Артикул

Допускаются технические изменения.



Применение

Многопарный аудиокабель HELUSOUND

®

AES/EBU отличается попарным экранированием, каждая пара находится в оболочке, дополнительно

имеется общий экран. Предназначен для передачи цифровых сигналов.

774

Медиакабели

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Audio & Light

AES/EBU & DMX патч-кабель





DMX кабель

Тип

2x0,22

Структура

медь луженая

Материал проводника:

ячеистый PE

Изоляция жил:

кр., син.

Цвета жил:

2 жилы с 1 филлером

Скрученный элемент:

PVC

Материал оболочки:

прибл. 5,0 мм

Внешний диаметр кабеля:

синий

Цвет оболочки:





Электрические характеристики

110 Ом

Волновое сопротивление:

80 Ом/км

Сопротивление проводника, макс.:

5 ГОм x км

Сопротивление изоляции, мин.:





Технические характеристики

прибл. 33 кг/км

Вес:

50 мм

Мин. радиус изгиба при укладке:

-30°C

Мин. рабочая температура:

+70°C

Максимальная рабочая температура:

14,0 кг/км

Масса меди:



400031

Артикул

Допускаются технические изменения.



Применение

2-жильный DMX-кабель HELUSOUND

®

AES/EBU & DMX патч-кабель; экранирован фольгой и оптимально защищен от внешних электрических

помех медным спиральным экраном. Этот кабель предназначен для стационарной прокладки для управления систем освещения или для
переключения в студийной технике.

775

Медиакабели

S

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Audio & Light

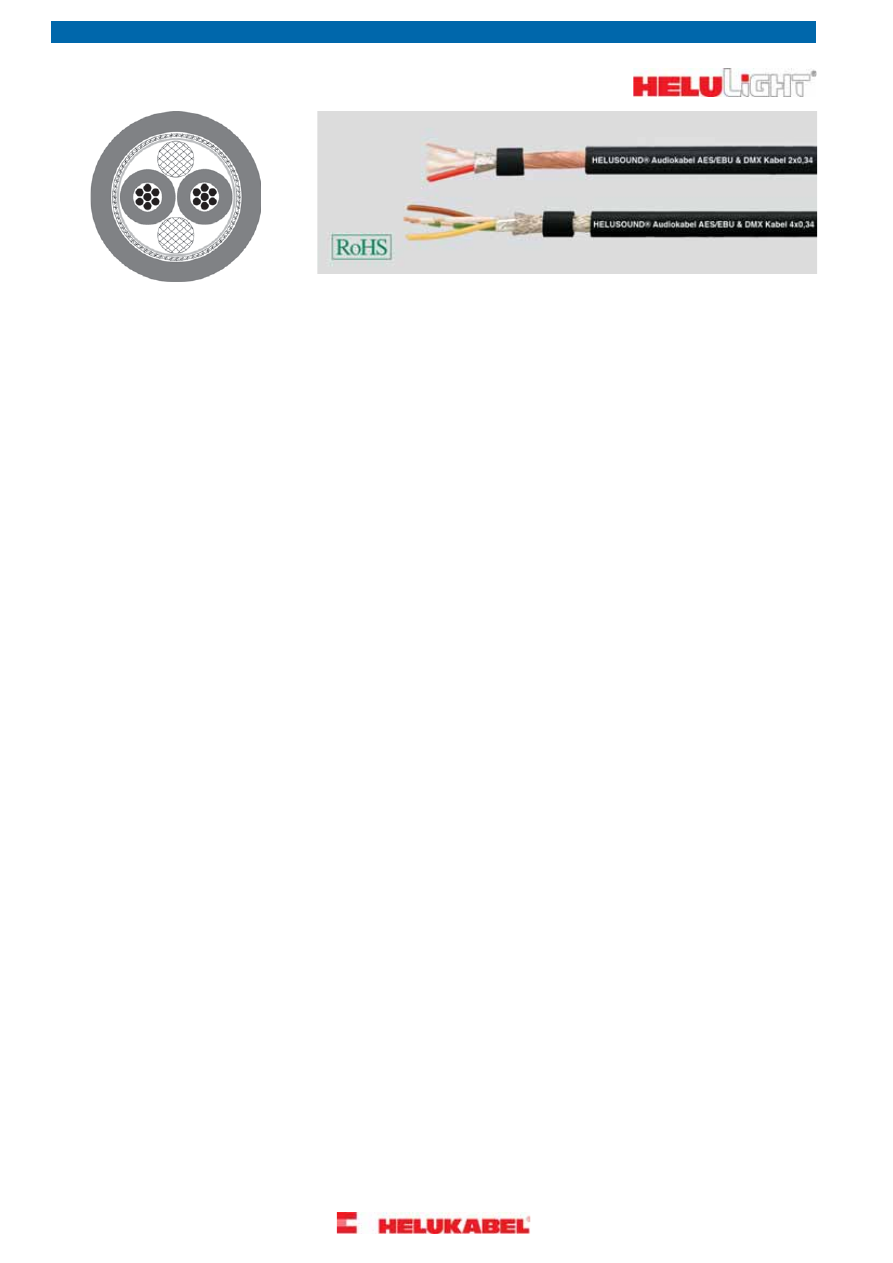

AES/EBU & DMX-кабель





DMX кабель

DMX кабель

Тип

4x0,34

2x0,34

Структура

медь

медь

Материал проводника:

ячеистый PE

ячеистый PE

Изоляция жил:

бел., зл., кор., жл.

кр., бел.

Цвета жил:

звездообразная четверная скрутка

2 жилы скручены с текстильным
наполнителем

Скрученный элемент:

PVC

PVC

Материал оболочки:

прибл. 7,0 мм

прибл. 6,4 мм

Внешний диаметр кабеля:

черный

черный

Цвет оболочки:







Электрические характеристики

110 Ом

110 Ом

Волновое сопротивление:

53 Ом/км

53 Ом/км

Сопротивление проводника, макс.:

5 ГОм x км

10 ГОм x км

Сопротивление изоляции, мин.:







Технические характеристики

прибл. 65 кг/км

прибл. 50 кг/км

Вес:

70 мм

64 мм

Мин. радиус изгиба при укладке:

-30°C

-30°C

Мин. рабочая температура:

+70°C

+70°C

Максимальная рабочая температура:

29,0 кг/км

18,0 кг/км

Масса меди:



400033

400032

Артикул

Допускаются технические изменения.



Применение

2-жильный DMX-кабель HELUSOUND

®

AES/EBU & DMX патч-кабель; оптимально защищен от внешних электрических помех медным

спиральным экраном. 4-жильный кабель защищен экраном из медной оплетки. Кабели предназначены для стационарной прокладки для
управления систем освещения или соединения цифровых аудиоусилителей. Применяются как для внутренней, так и для внешней прокладки.
Максимальное расстояние передачи сигнала DMX кабеля управления составляет около 1000 метров.

776

Медиакабели

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Audio & Light

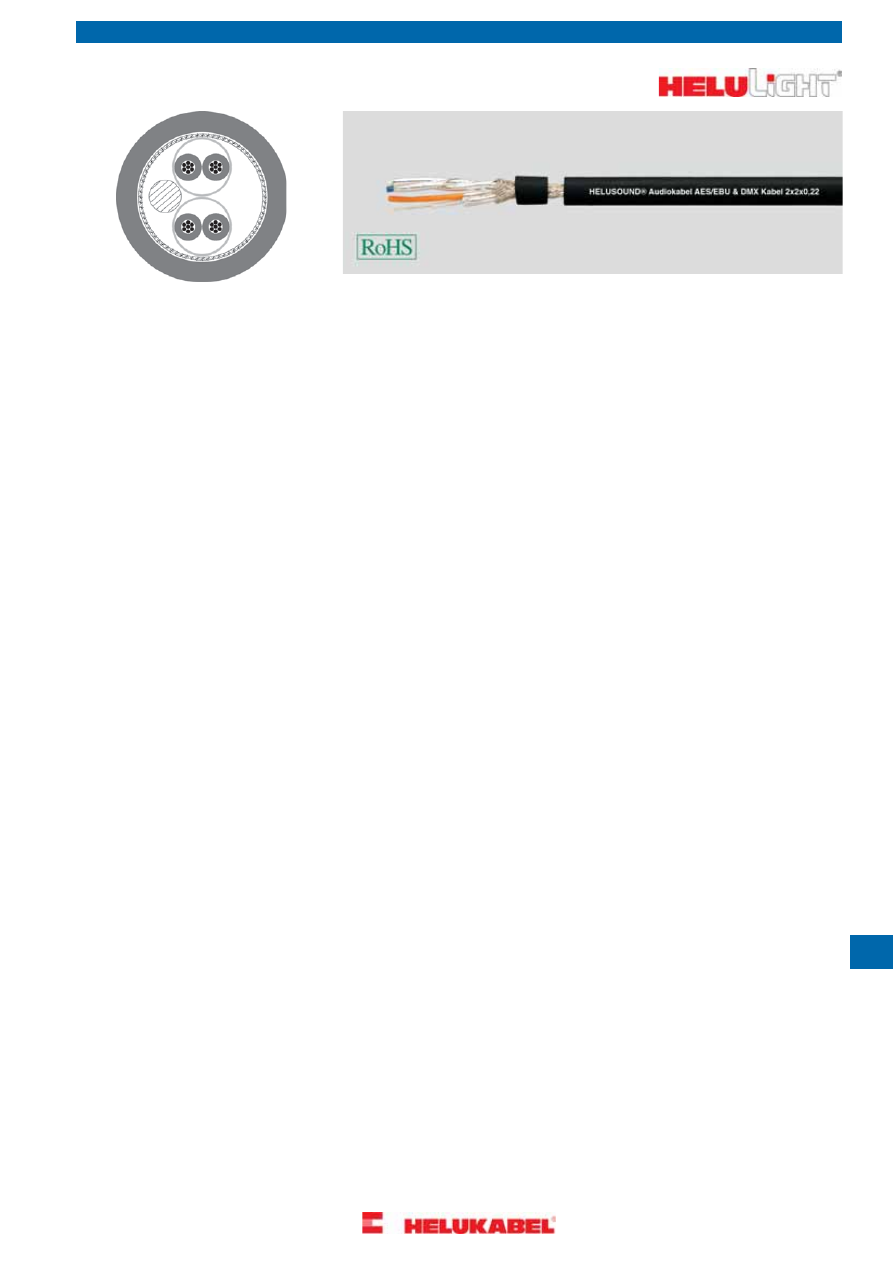

AES/EBU TP DMX 512





DMX кабель

Тип

2x2x0,22

Структура

медь луженая

Материал проводника:

ячеистый PE

Изоляция жил:

ор./бел., син./бел.

Цвета жил:

парная скрутка

Скрученный элемент:

PVC soft

Материал оболочки:

прибл. 8,0 мм

Внешний диаметр кабеля:

черный матовый

Цвет оболочки:





Электрические характеристики

110 Ом

Волновое сопротивление:

85 Ом/км

Сопротивление проводника, макс.:

100 ГОм x км

Сопротивление изоляции, мин.:





Технические характеристики

прибл. 76 кг/км

Вес:

80 мм

Мин. радиус изгиба при укладке:

-25°C

Мин. рабочая температура:

+70°C

Максимальная рабочая температура:

38,0 кг/км

Масса меди:



400034

Артикул

Допускаются технические изменения.



Применение

4-жильный DMX-кабель HELUSOUND

®

AES/EBU & DMX патч-кабель; оптимально защищен от внешних электрических помех

алюминиево-полиэфирной (AL/PT) пленкой и экраном из медной оплетки. Этот кабель предназначен для управления всех видов цифровых
устройств.

777

Медиакабели

S

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Audio & Light

DMX-кабель, многожильный с экраном





DMX кабель

Тип

2x0,22+0,22

Структура

медь луженая

Материал проводника:

вспененный PE

Изоляция жил:

бел., син.+кр.

Цвета жил:

пара и жила скручены совместно

Скрученный элемент:

PVC

Материал оболочки:

прибл. 6,4 мм

Внешний диаметр кабеля:

черный

Цвет оболочки:





Электрические характеристики

110 Ом

Волновое сопротивление:

86 Ом/км

Сопротивление проводника, макс.:

1 МОм x км

Сопротивление изоляции, мин.:





Технические характеристики

прибл. 79 кг/км

Вес:

64 мм

Мин. радиус изгиба при укладке:

-25°C

Мин. рабочая температура:

+70°C

Максимальная рабочая температура:

66,0 кг/км

Масса меди:



Коррозия горючих газов в соотв. с EN 50267-2-3

Стандарты



400035

Артикул

Допускаются технические изменения.



Применение

3-жильный экранированный цифровой кабель HELUSOUND

®

для звукопередачи состоит из симметричной пары жил и дополнительной

третьей жилы. Двойной спиральный экран и внешняя PVC-оболочка защищают кабель от электрических помех. Данный кабель,
соответствующий AES/EBU и DMX (110 Ом), предназначен для передачи цифровых аудиосигналов и поэтому может использоваться,
например, для подсоединения цифровых микшерных пультов, аудиоусилителей, устройств записи DAT-формата, осветительных и сканирующих
устройств и т.п.

778

Медиакабели

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Light + Power

DMX-POWER





DMX кабель

Тип

(1x2x0,24)+2x1,0

Структура

медь

Материал проводника:

вспененный-PE (DMX), PVC (Power)

Изоляция жил:

красный, белый (DMX); желтый, зеленый (Power)

Цвета жил:

2 жилы с 1 филлером

Скрученный элемент:

PVC soft

Материал оболочки:

прибл. 7,4 мм

Внешний диаметр кабеля:

черный матовый

Цвет оболочки:





Электрические характеристики

110 Ом

Волновое сопротивление:





Технические характеристики

прибл. 74 кг/км

Вес:

36,0 кг/км

Масса меди:



400081

Артикул

Допускаются технические изменения.



Применение

Гибридный DMX-кабель питания применяется в профессиональном управлении DMX-освещения. Передает энергию для освещения, а также
сигналы управления движением. Кабель компактен, гибок и прост в использовании.

779

Медиакабели

S

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HELUSOUND

®

DMX+POWER





DMX кабель

Тип

(1x2x0,25)+3G1,5

Структура

медь

Материал проводника:

вспененный-PE (DMX), PVC (Power)

Изоляция жил:

PVC

Изоляция жил 2:

красный, белый (DMX); коричневый, синий, желт/зелен (Power)

Цвета жил:

DMX-жила вместе с жилой питания скручены вокруг филлера

Скрученный элемент:

PVC, гибкий при низких температурах

Материал оболочки:

прибл. 13,2 мм

Внешний диаметр кабеля:

черный

Цвет оболочки:





Электрические характеристики

110 Ом

Волновое сопротивление:

78 Ом/км

Сопротивление проводника, макс.:

20 ГОм x км

Сопротивление изоляции, мин.:





Технические характеристики

прибл. 50 кг/км

Вес:

64 мм

Мин. радиус изгиба при укладке:

-30°C

Мин. рабочая температура:

+70°C

Максимальная рабочая температура:

60,5 кг/км

Масса меди:



400151

Артикул

Допускаются технические изменения.



Применение

Гибридный кабель HELUSOUND

®

DMX+POWER объединяет в себе экранированный кабель управления освещением и кабель сетевого

питания. DMX-кабель, экранированный оплеткой из луженой меди, оптимально подходит для управления систем освещения и микшерных
пультов (волновое сопротивление 110 Ом). Он отличается мягкой PVC-оболочкой и предназначен как для внутренней, так и для внешней
прокладки. Кроме того, DMX-кабель может применяться для передачи аудиосигналов, например, в качестве микрофонного кабеля или
питающего кабеля для активных систем динамиков.

780
