BUS-кабели

A-BUS

PUR, UL/CSA





Интерфейс датчиков и

исполнительных

устройств

Интерфейс датчиков и

исполнительных

устройств

Тип

2x1,5 мм²

2x1,5 мм²

Структура

медь луженая

медь луженая

Внутренний проводник:

полистирол

полистирол

Изоляция жил:

синий, коричневый

синий, коричневый

Цвета жил:

-

-

Экранирование 1:

-

-

Экранирование 2:

-

-

Общее экранирование:

PUR

PUR

Материал внешней оболочки:

черный аналогичный RAL 9005

желтый аналогичный RAL 1023

Цвет внешней оболочки:



Электрические характеристики

13,7 Ом/км

13,7 Ом/км

Сопротивление проводника, макс.:

1 ГОм x км

1 ГОм x км

Сопротивление изоляции, мин.:

27 Ом/км макс.

27 Ом/км макс.

Сопротивление шлейфа:

48 В

32 В

Номинальное напряжение:

1 кВ при 15 мин.

1 кВ при 15 мин.

Тестовое напряжение:



Технические характеристики

пр. 64 кг/км

пр. 64 кг/км

Вес:

30 мм

30 мм

Мин. радиус изгиба при укладке:

-40°C

-40°C

Мин. рабочая температура:

+80°C

+80°C

Максимальная рабочая температура:

0,965 МДж/м

0,965 МДж/м

Пожарная нагрузка, прибл. значение:

31,00 кг/км

31,00 кг/км

Масса меди:







Стандарты

ASI-стандарт

ASI-стандарт
Безгалогеновый в соотв. с IEC 60754-2

Действующие стандарты:

Безгалогеновый в соотв. с IEC 60754-2
Трудновоспламеняемый в соответствии с
IEC 60332-1-2

Трудновоспламеняемый в соответствии с
IEC 60332-1-2

AWM Style 20549

AWM Style 20549

UL тип:

CSA FT2

CSA FT2

CSA стандарт:



Применение

Кабели серии HELUKABEL

®

A-Bus PUR используются в сухих и влажных помещениях. Оболочка устойчива к широкому спектру масел, жиров

и хдадагентам.  Может применяться в буксируемых цепях (с соблюдением указаний по монтажу:  широкая сторона кабеля должна быть
обращена в сторону внутреннего радиуса, обязательно использовать перегородки, плоские кабели прокладывать отдельно от круглых). В
связи с использованием специальных материалов эти типы одобрены для американского рынка (UL 1581, FT2).



82822,

A-BUS PUR

82434,

A-BUS PUR

Артикул

Допускаются технические изменения.

Кабели для компьютерных сетей и BUS-технологий / BUS-кабели

749

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BUS-кабели

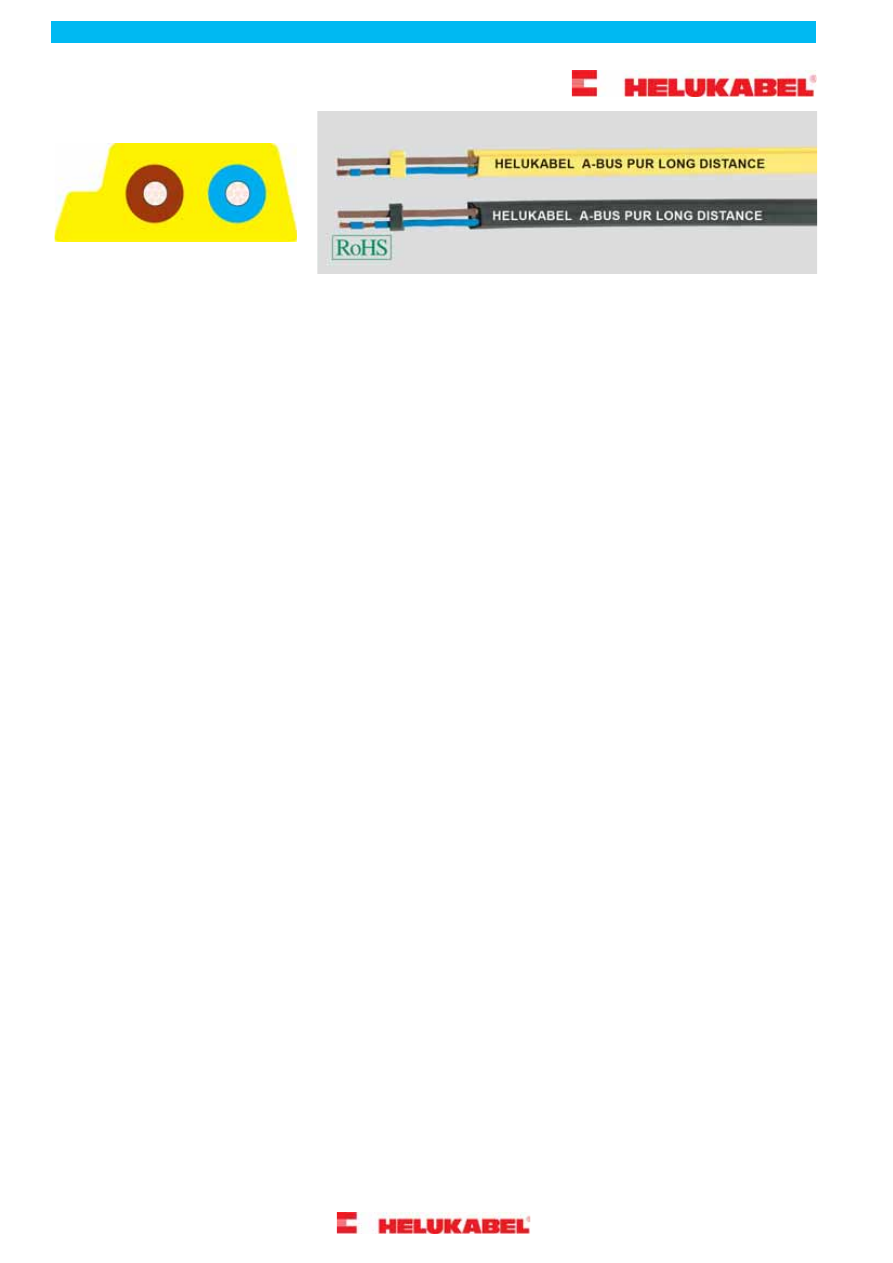

A-BUS PUR 2X2.5 PUR, Long Distance, UL/CSA





для буксируемых цепей

для буксируемых цепей

Тип

2x1,5 мм²

2x1,5 мм

2

Структура

медь луженая

медь луженая

Внутренний проводник:

полистирол

полистирол

Изоляция жил:

синий, коричневый

синий, коричневый

Цвета жил:

-

-

Экранирование 1:

-

-

Экранирование 2:

-

-

Общее экранирование:

PUR

PUR

Материал внешней оболочки:

черный аналогичный RAL 9005

желтый аналогичный RAL 1023

Цвет внешней оболочки:



Электрические характеристики

8,21 Ом/км

8,21 Ом/км

Сопротивление проводника, макс.:

16 Ом/км макс.

16 Ом/км макс.

Сопротивление шлейфа:

48 В

32 В

Номинальное напряжение:



Технические характеристики

пр. 140 кг/км

пр. 140 кг/км

Вес:

30 мм

30 мм

Мин. радиус изгиба при укладке:

-40°C

-40°C

Мин. рабочая температура:

+80°C

+80°C

Максимальная рабочая температура:

0,90 МДж/м

0,90 МДж/м

Пожарная нагрузка, прибл. значение:

49,00 кг/км

49,00 кг/км

Масса меди:







Стандарты

ASI-стандарт

ASI-стандарт
Безгалогеновый в соотв. с IEC 60754-2

Действующие стандарты:

Безгалогеновый в соотв. с IEC 60754-2
Трудновоспламеняемый CSA FT2

Трудновоспламеняемый CSA FT2

AWM Style 20549

AWM Style 20549

UL тип:

CSA FT2

CSA FT2

CSA стандарт:



Применение

Компоненты AS связываются друг с другом этим специальным системным проводом. При наличии интерфейса AS в управлении
датчиком/исполнителем отпадает необходимость в кабельном жгуте. AS-интерфейс - это система полевых шин, передающая данные и
питающую энергию по одному проводу. За счет быстрого контактирования в проникающей технике значительно сокращается число возможных
ошибок кабельного соединения. Специальная внешняя оболочка обеспечивает устойчивость проводов к маслам, жирам и
смазочно-охлаждающим веществам, поэтому их можно использовать в местах с повышенной влажностью, в машиностроении и при
производстве промышленного оборудования, а также в инструментальной и автомобильной промышленности. Вариант из PUR предназначен
для использования в особо трудных условиях. Увеличенное до 2,5 мм

позволяет передавать сигнал на большие расстояния.  В связи с

использованием специальных материалов эти типы одобрены для американского рынка (UL 1581, FT2).



804411,

A-BUS PUR

804410,

A-BUS PUR

Артикул

Допускаются технические изменения.

750

Кабели для компьютерных сетей и BUS-технологий / BUS-кабели

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BUS-кабели

A-BUS

TPE





Интерфейс датчиков и

исполнительных

устройств

Интерфейс датчиков и

исполнительных

устройств

Тип

2x1,5 мм²

2x1,5 мм²

Структура

медь луженая

медь луженая

Внутренний проводник:

TPE

TPE

Изоляция жил:

синий, коричневый

синий, коричневый

Цвета жил:

-

-

Экранирование 1:

-

-

Экранирование 2:

-

-

Общее экранирование:

TPE

TPE

Материал внешней оболочки:

черный

желтый

Цвет внешней оболочки:



Электрические характеристики

13,7 Ом/км

13,7 Ом/км

Сопротивление проводника, макс.:

1 ГОм x км

1 ГОм x км

Сопротивление изоляции, мин.:

27 Ом/км макс.

27 Ом/км макс.

Сопротивление шлейфа:

48 В

32 В

Номинальное напряжение:

1,5 кВ при 15 мин.

1,5 кВ при 15 мин.

Тестовое напряжение:



Технические характеристики

пр. 70 кг/км

пр. 70 кг/км

Вес:

24 мм

24 мм

Мин. радиус изгиба при укладке:

-40°C

-40°C

Мин. рабочая температура:

+105°C

+105°C

Максимальная рабочая температура:

1,10 МДж/м

1,10 МДж/м

Пожарная нагрузка, прибл. значение:

31,00 кг/км

31,00 кг/км

Масса меди:







Стандарты

ASI-стандарт

ASI-стандарт
Трудновоспламеняемый в соответствии с
IEC 60332-1-2

Действующие стандарты:

Трудновоспламеняемый в соответствии с
IEC 60332-1-2



Применение

HELUKABEL

®

A-Bus TPE 105°C с повышенной терсмостойкостью. Специальная внешняя оболочка обеспечивает стойкость кабеля к широкому

спектру масел, жиров и смазок, поэтому кабель подходит для применения во влажных помещениях, в машино- и приборостроении, а также
в станкостроении и автомобильной отрасли.



801847,

A-BUS TPE

801846,

A-BUS TPE

Артикул

Допускаются технические изменения.

Кабели для компьютерных сетей и BUS-технологий / BUS-кабели

751

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BUS-кабели

AS-интерфейс

для распределительных шкафов FLIH





внутренняя стационарная прокладка

Тип

2x0,86/ 2,5

Структура

медь луженая

Внутренний проводник:

-

Экранирование 1:

-

Экранирование 2:

-

Общее экранирование:

FRNC

Материал внешней оболочки:

желтый

Цвет внешней оболочки:



Электрические характеристики

105 Ом ± 35 Ом

Волновое сопротивление:

23 Ом/км

Сопротивление проводника, макс.:

0,01 ГОм x км

Сопротивление изоляции, мин.:

46 Ом/км макс.

Сопротивление шлейфа:

300 В

Номинальное напряжение:

2 кВ при 15 мин.

Тестовое напряжение:



Технические характеристики

пр. 24 кг/км

Вес:

30 мм

Мин. радиус изгиба при укладке:

-25°C

Мин. рабочая температура:

+70°C

Максимальная рабочая температура:

0,30 МДж/м

Пожарная нагрузка, прибл. значение:

20,00 кг/км

Масса меди:





Стандарты

ASI-стандарт

Действующие стандарты:

Безгалогеновый в соотв. с IEC 60754-2
Трудновоспламеняемый в соответствии с IEC 60332-1-2
UL Style 2444

UL тип:



Применение

HELUKABEL

®

AS-Interface  FLIH разработан для внутренней прокладки в распределительных шкафах и помещениях. В отличие от обычной

версии AS-I - кабеля требует меньше места и поэтому особенно подходит для эксплуатации в зданиях. Совместим с быстроразъемными
контактами, широко представленными на рынке разъемов.



802183,

Интерфейс AS FLIH

Артикул

Допускаются технические изменения.

752

Кабели для компьютерных сетей и BUS-технологий / BUS-кабели

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BUS-кабели

DeviceNet™

PVC





внутренняя стационарная

прокладка

внутренняя стационарная

прокладка

Тип

1x2xAWG24 +

1x2xAWG18 +

1x2xAWG15

Структура

1x2xAWG22

медь луженая (AWG 24/19)

медь луженая (AWG 18/19)

Внутренний диаметр проводника 1:

медь луженая (AWG 22/19)

медь луженая (AWG 15/19)

Внутренний диаметр проводника 2:

вспененный PE

вспененный PE

Изоляция жил 1:

PVC

PVC

Изоляция жил 2:

св.-син., бел.

св.-син., бел.

Цвета жил 1:

кр., черн.

кр., черн.

Цвета жил 2:

двойная жила

двойная жила

Скрученный элемент 1:

-

-

Экранирование 1:

полиэфирная пленка, покрытая алюминием

полиэфирная пленка, покрытая алюминием

Экранирование 2:

экранирование луженой медью

медная оплетка, луженая

Общее экранирование:

да

да

Дренажный провод:

PVC

PVC

Материал внешней оболочки:

пр. 6,9 мм ± 0,3 мм

пр. 12,2 мм ± 0,3 мм

Внешний диаметр кабеля:

серый

серый

Цвет внешней оболочки:



Электрические характеристики

120 Ом ± 10 %

120 Ом ± 10 %

Волновое сопротивление:

90 Ом/км

22,6 Ом/км

Сопротивление проводника, макс.:

0,2 ГОм x км

0,2 ГОм x км

Сопротивление изоляции, мин.:

180 Ом/км макс.

45 Ом/км макс.

Сопротивление шлейфа:

39,8 нФ/км ном.

39,8 нФ/км ном.

Общая емкость:

2 кВ

2 кВ

Тестовое напряжение:
Затухание:

дБ/100м

0,95

<

кГц

125

дБ/100 м

0,42

<

кГц

125

дБ/100 м

0,81

<

кГц

500

дБ/100м

1,64

<

кГц

500



Технические характеристики

пр. 67 кг/км

пр. 192 кг/км

Вес:

110 мм

190 мм

Мин. радиус изгиба при укладке:

-20°C

-20°C

Мин. рабочая температура:

+80°C

+80°C

Максимальная рабочая температура:

0,91 МДж/м

2,92 МДж/м

Пожарная нагрузка, прибл. значение:

35,00 кг/км

88,00 кг/км

Масса меди:







Стандарты

ODVA DeviceNet

ODVA DeviceNet
Трудновоспламеняемый VDE 0482-332-1-2

Действующие стандарты:

Трудновоспламеняемый VDE 0482-332-1-2
CMG 75°C PLTC FT4

CMG 75°C PLTC FT4

UL тип:

CSA FT 4

CEC: CMG FT4

CSA стандарт:



Применение

Кабели серии HELUKABEL

®

DeviceNet™ PVC предназначены для стационарной прокладки. Особенностью этой серии является то, что пара

жил для передачи данных и пара жил для электропитания объединены в одном кабеле. Небольшое сечение предусматривает передачу на
короткие дистанциии, увеличенное сечение подойдет для более длинных расстояний и в комбинации с более тонким вариантом используется
для ответвлений.



800684,

DeviceNet PVC

800683,

DeviceNet PVC

Артикул

Допускаются технические изменения.

Кабели для компьютерных сетей и BUS-технологий / BUS-кабели

753

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BUS-кабели

DeviceNet™

FRNC





внутренняя стационарная

прокладка

внутренняя стационарная

прокладка

Тип

1x2xAWG24 +

1x2xAWG18 +

1x2xAWG15

Структура

1x2xAWG22

медь луженая (AWG 24/19)

медь луженая (AWG 18/19)

Внутренний диаметр проводника 1:

медь луженая (AWG 22/19)

медь луженая (AWG 15/19)

Внутренний диаметр проводника 2:

ячеистый PE

ячеистый PE

Изоляция жил 1:

PE

PE

Изоляция жил 2:

св.-син., бел.

св.-син., бел.

Цвета жил 1:

кр., черн.

кр., черн.

Цвета жил 2:

двойная жила

двойная жила

Скрученный элемент 1:

-

-

Экранирование 1:

полиэфирная пленка, покрытая алюминием

полиэфирная пленка, покрытая алюминием

Экранирование 2:

медная оплетка, луженая

медная оплетка, луженая

Общее экранирование:

да

да

Дренажный провод:

FRNC

FRNC

Материал внешней оболочки:

пр. 6,9 мм ± 0,3 мм

пр. 12,2 мм ± 0,3 мм

Внешний диаметр кабеля:

фиолетовый аналогичный RAL 4001

фиолетовый аналогичный RAL 4001

Цвет внешней оболочки:



Электрические характеристики

120 Ом ± 10 %

120 Ом ± 10 %

Волновое сопротивление:

90 Ом/км

22,6 Ом/км

Сопротивление проводника, макс.:

0,2 ГОм x км

0,2 ГОм x км

Сопротивление изоляции, мин.:

180 Ом/км макс.

45 Ом/км макс.

Сопротивление шлейфа:

39,8 нФ/км ном.

39 нФ/км ном.

Общая емкость:

2 кВ

2 кВ

Тестовое напряжение:
Затухание:

дБ/100м

0,95

<

кГц

125

дБ/100 м

0,42

<

кГц

125

дБ/100 м

0,81

<

кГц

500

дБ/100м

1,64

<

кГц

500



Технические характеристики

пр. 70 кг/км

пр. 195 кг/км

Вес:

110 мм

190 мм

Мин. радиус изгиба при укладке:

-25°C

-25°C

Мин. рабочая температура:

+80°C

+80°C

Максимальная рабочая температура:

0,82 МДж/м

2,73 МДж/м

Пожарная нагрузка, прибл. значение:

34,00 кг/км

88,00 кг/км

Масса меди:







Стандарты

ODVA DeviceNet

ODVA DeviceNet
Безгалогеновый в соотв. с IEC 60754-2

Действующие стандарты:

Безгалогеновый в соотв. с IEC 60754-2
Трудновоспламеняемый VDE 0482-332-1-2

Трудновоспламеняемый VDE 0482-332-1-2

CL2 CMG

CL2 CMG

UL тип:

CEC: CMG FT4

CEC: CMG FT4

CSA стандарт:



Применение

HELUKABEL

®

DeviceNet™ FRNC предназначены для стационарной прокладки в областях с повышенной пожароопасностью (оболочка не

содержит галогенов).  Особенностью этой серии является то, что пара жил для передачи данных и пара жил для электропитания объединены
в одном кабеле. Небольшое сечение предусматривает передачу на короткие дистанциии, увеличенное сечение подойдет для более длинных
расстояний и в комбинации с более тонким вариантом используется для ответвлений.



800682,

DeviceNet FRNC

800681,

DeviceNet FRNC

Артикул

Допускаются технические изменения.

754

Кабели для компьютерных сетей и BUS-технологий / BUS-кабели

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BUS-кабели

DeviceNet™

CPE





внутренняя стационарная

прокладка

внутренняя стационарная

прокладка

Тип

1x2xAWG24 +

1x2xAWG18 +

1x2xAWG15

Структура

1x2xAWG22

медь луженая (AWG 24/19)

медь луженая (AWG 18/19)

Внутренний диаметр проводника 1:

медь луженая (AWG 22/19)

медь луженая (AWG 15/19)

Внутренний диаметр проводника 2:

PE

ячеистый PE

Изоляция жил 1:

PVC

PE

Изоляция жил 2:

св.-син., бел.

св.-син., бел.

Цвета жил 1:

кр., черн.

кр., черн.

Цвета жил 2:

двойная жила

двойная жила

Скрученный элемент 1:

-

-

Экранирование 1:

полиэфирная пленка, покрытая алюминием

полиэфирная пленка, покрытая алюминием

Экранирование 2:

медная оплетка, луженая

медная оплетка, луженая

Общее экранирование:

да

да

Дренажный провод:

CPE

CPE

Материал внешней оболочки:

пр. 7,0 мм ± 0,3 мм

пр. 12,0 мм ± 0,3 мм

Внешний диаметр кабеля:

желтый

желтый

Цвет внешней оболочки:



Электрические характеристики

120 Ом ± 10 %

120 Ом ± 10 %

Волновое сопротивление:

90 Ом/км

22,6 Ом/км

Сопротивление проводника, макс.:

0,2 ГОм x км

0,2 ГОм x км

Сопротивление изоляции, мин.:

180 Ом/км макс.

45 Ом/км макс.

Сопротивление шлейфа:

39 нФ/км ном.

39 нФ/км ном.

Общая емкость:

2 кВ

2 кВ

Тестовое напряжение:
Затухание:

дБ/100м

0,95

<

кГц

125

дБ/100 м

0,43

<

кГц

125

дБ/100 м

0,82

<

кГц

500

дБ/100м

1,64

<

кГц

500



Технические характеристики

пр. 70 кг/км

пр. 195 кг/км

Вес:

110 мм

190 мм

Мин. радиус изгиба при укладке:

-20°C

-20°C

Мин. рабочая температура:

+60°C

+60°C

Максимальная рабочая температура:

0,82 МДж/м

2,73 МДж/м

Пожарная нагрузка, прибл. значение:

28,10 кг/км

71,20 кг/км

Масса меди:







Стандарты

ODVA DeviceNet

ODVA DeviceNet
Трудновоспламеняемый VDE 0482-332-1-2

Действующие стандарты:

Трудновоспламеняемый VDE 0482-332-1-2
CL2 CMG

CMG PLTC

UL тип:

CEC: CMG FT4

CEC: CMG FT4

CSA стандарт:



Применение

HELUKABEL

®

DeviceNet™ CPE предназначены для стационарной прокладки. Особенностью этой серии является то, что пара жил для передачи

данных и пара жил для электропитания объединены в одном кабеле. Небольшое сечение предусматривает передачу на короткие дистанциии,
увеличенное сечение подойдет для более длинных расстояний и в комбинации с более тонким вариантом используется для ответвлений.




81908,

DeviceNet хлорированный PE

81907,

DeviceNet хлорированный PE

Артикул

Допускаются технические изменения.

Кабели для компьютерных сетей и BUS-технологий / BUS-кабели

755

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BUS-кабели

DeviceNet™

PUR, особо гибкий





для буксируемых цепей

для буксируемых цепей

Тип

1x2xAWG18 +

1x2xAWG18 +

1x2xAWG15

Структура

1x2xAWG15

медь луженая (AWG 24/19)

медь луженая (AWG 18/40)

Внутренний диаметр проводника 1:

медь луженая (AWG 22/19)

медь луженая (AWG 15/84)

Внутренний диаметр проводника 2:

ячеистый PE

ячеистый PE

Изоляция жил 1:

PE

PE

Изоляция жил 2:

св.-син., бел.

св.-син., бел.

Цвета жил 1:

кр., черн.

кр., черн.

Цвета жил 2:

двойная жила

двойная жила

Скрученный элемент 1:

-

-

Экранирование 1:

полиэфирная пленка, покрытая алюминием

полиэфирная пленка, покрытая алюминием

Экранирование 2:

медная оплетка, луженая

медная оплетка, луженая

Общее экранирование:

да

да

Дренажный провод:

PUR

PUR

Материал внешней оболочки:

пр. 6,9 мм ± 0,3 мм

пр. 12,2 мм ± 0,3 мм

Внешний диаметр кабеля:

фиолетовый аналогичный RAL 4001

фиолетовый аналогичный RAL 4001

Цвет внешней оболочки:



Электрические характеристики

120 Ом ± 10 %

120 Ом ± 10 %

Волновое сопротивление:

90 Ом/км

22,6 Ом/км

Сопротивление проводника, макс.:

0,2 ГОм x км

0,2 ГОм x км

Сопротивление изоляции, мин.:

45 Ом/км макс.

45 Ом/км макс.

Сопротивление шлейфа:

39,8 нФ/км ном.

39,8 нФ/км ном.

Общая емкость:

2 кВ

2 кВ

Тестовое напряжение:
Затухание:

дБ/100м

0,41

<

кГц

125

дБ/100 м

0,42

<

кГц

125

дБ/100 м

0,81

<

кГц

500

дБ/100м

0,82

<

кГц

500



Технические характеристики

пр. 68 кг/км

пр. 185 кг/км

Вес:

70 мм

61 мм

Мин. радиус изгиба при укладке:

-40°C

-40°C

Мин. рабочая температура:

+80°C

+80°C

Максимальная рабочая температура:

0,76 МДж/м

2,54 МДж/м

Пожарная нагрузка, прибл. значение:

35,00 кг/км

90,00 кг/км

Масса меди:







Стандарты

ODVA DeviceNet

ODVA DeviceNet
Безгалогеновый в соотв. с IEC 60754-2

Действующие стандарты:

Безгалогеновый в соотв. с IEC 60754-2
Трудновоспламеняемый VDE 0482-332-1-2

Трудновоспламеняемый VDE 0482-332-1-2

CMX 75°C CL2X

CMX 75°C CL2X

UL тип:



Применение

HELUKABEL

®

DeviceNet™PUR - особо гибкие кабели для применения в буксируемых цепях. Устойчивы к  широкому спектру масел, жиров и

смазок. Особенностью этой серии является то, что пара жил для передачи данных и пара жил для электропитания объединены в одном
кабеле. Небольшое сечение предусматривает передачу на короткие дистанциии, увеличенное сечение подойдет для более длинных расстояний
и в комбинации с более тонким вариантом используется для ответвлений.



81910,

DeviceNet PUR

81909,

DeviceNet PUR

Артикул

Допускаются технические изменения.

756

Кабели для компьютерных сетей и BUS-технологий / BUS-кабели

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     86      87      88      89     ..
