HELUKABEL. Каталог продукции (2015 год) - часть 86





BUS-кабели

CAN Bus

для стационарной прокладки, 105 °C





применение в промышленных зонах

Тип

2x2xAWG 24/19 мм² (жилы)

Структура

медь (AWG 24/19)

Внутренний диаметр проводника:

сшитый PE, с радиационным сшиванием

Изоляция жил:

бел./кор., жл./зл.

Цвета жил:

двойная жила

Скрученный элемент:

полиэфирная пленка над скрученным пучком

Экранирование 1:

-

Экранирование 2:

медная оплетка, луженая

Общее экранирование:

PUR

Материал внешней оболочки:

пр. 8,4 мм ± 0,3 мм

Внешний диаметр кабеля:

фиолетовый аналогичный RAL 4001

Цвет внешней оболочки:



Электрические характеристики

120 Ом ± 10 %

Волновое сопротивление:

87,2 Ом/км

Сопротивление проводника, макс.:

1 ГОм x км

Сопротивление изоляции, мин.:

174 Ом/км макс.

Сопротивление шлейфа:

42 нФ/км ном.

Общая емкость:

600 В

Номинальное напряжение:

2,5 кВ

Тестовое напряжение:



Технические характеристики

пр. 80 кг/км

Вес:

126 мм

Мин. радиус изгиба при укладке:

-40°C

Мин. рабочая температура:

+105°C *

Максимальная рабочая температура:

1,31 МДж/м

Пожарная нагрузка, прибл. значение:

40,00 кг/км

Масса меди:





Стандарты

CAN Bus в соотв. с ISO 11898-2

Действующие стандарты:

Безгалогеновый в соотв. с IEC 60754-2
Трудновоспламеняемый в соответствии с IEC 60332-1-2
UL/CSA 21223 80°C, 600V

UL тип:



Применение

Кабели HELUKABEL

®

CAN Bus 105°C для стационарной прокладки (например, в ветрогенераторах) благодаря изоляции из сшитого полимера

пригодны для тяжелых условий эксплуатации. PUR-оболочка не содержит галогенов и устойчива к широкому спектру масел, жиров и
хладагентам. Длина кабельной линии до 40 м при максимальной скорости передачи данных (рекомендации CAN).
* = При ограниченном сроке службы



801982,

CAN - BUS

Артикул

Допускаются технические изменения.

Кабели для компьютерных сетей и BUS-технологий / BUS-кабели

733

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BUS-кабели

CAN Bus

для стационарной прокладки





внутренняя стационарная

прокладка

внутренняя стационарная

прокладка

Тип

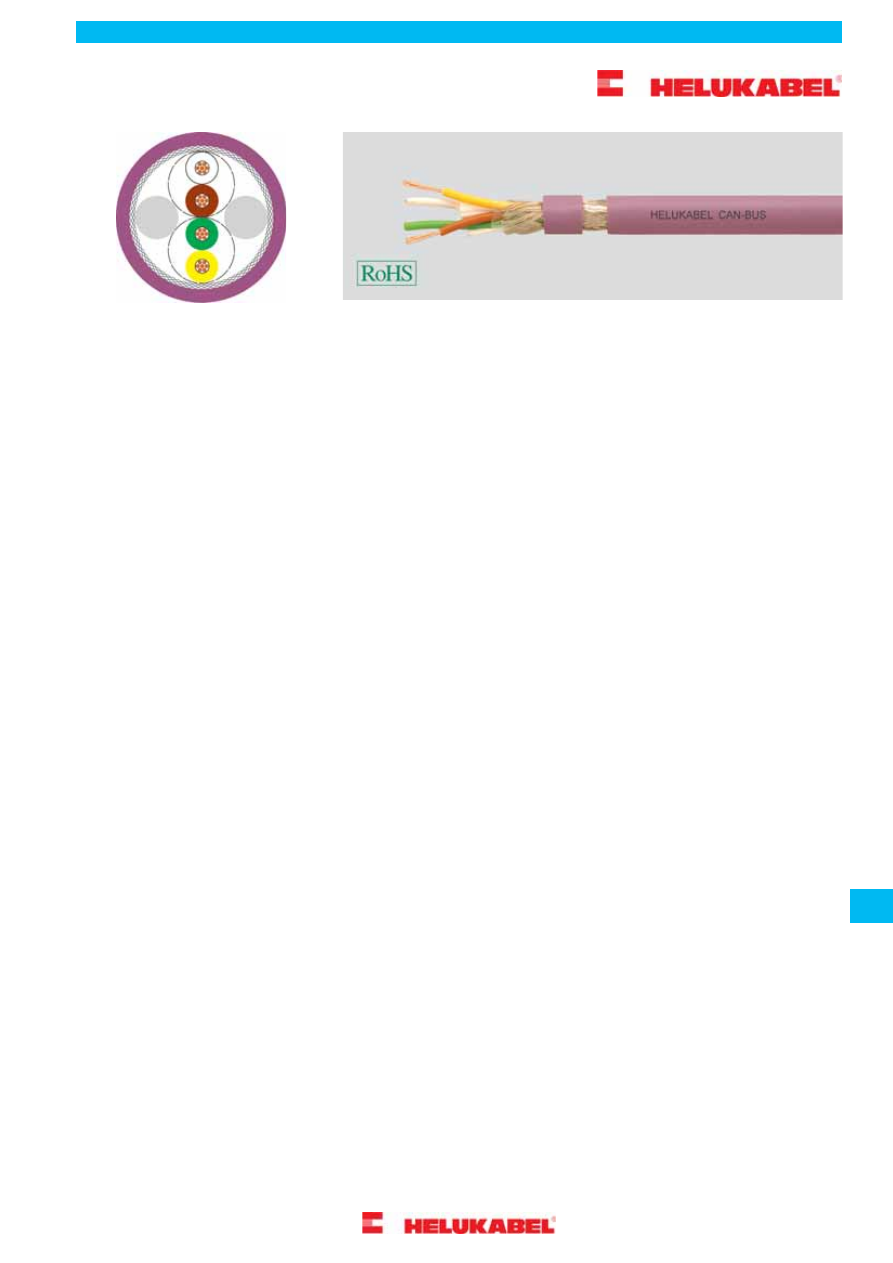

4x1x0,34 мм² (жилы)

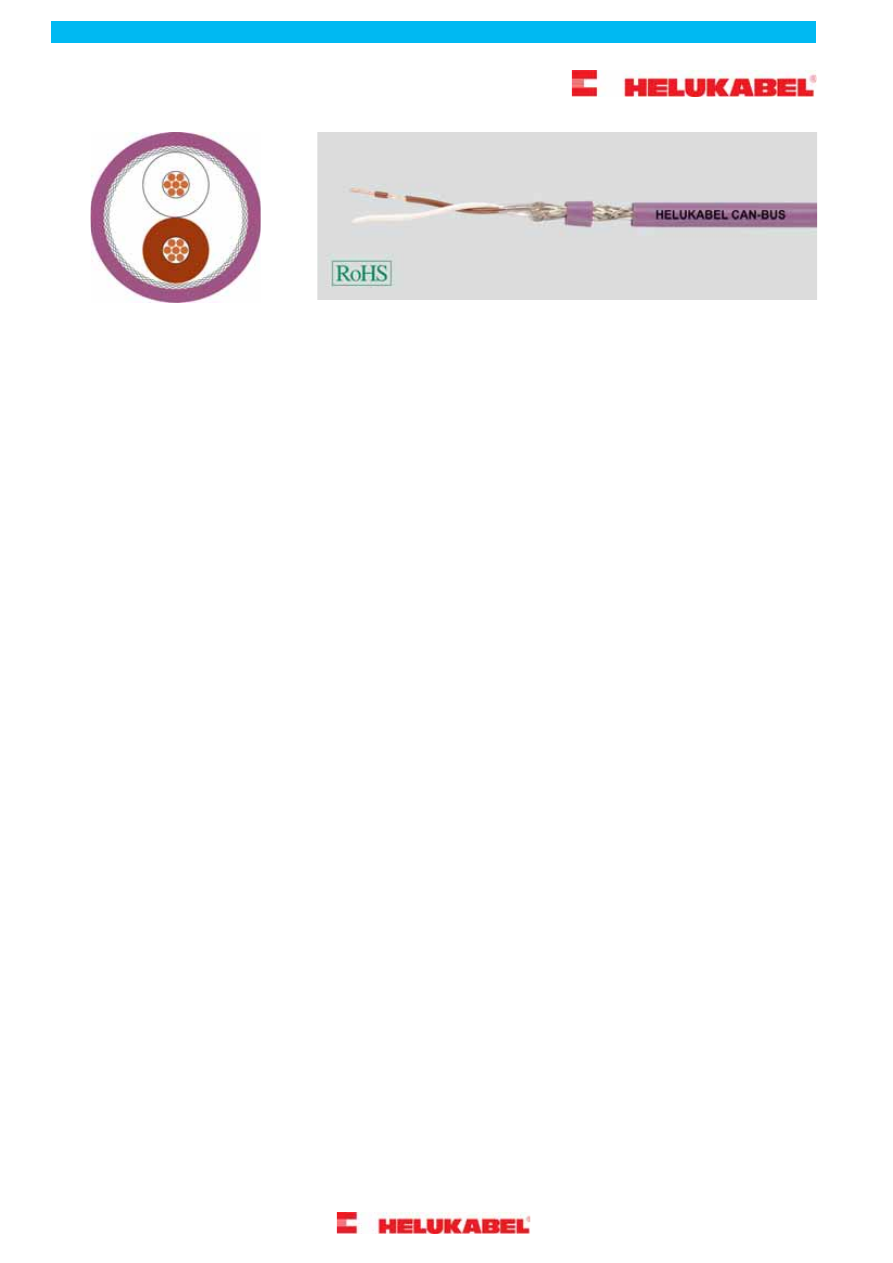

1x2x0,34 мм² (жилы)

Структура

медь (AWG 22/7)

медь (AWG 22/7)

Внутренний диаметр проводника:

ячеистый PE

ячеистый PE

Изоляция жил:

бел./кор., жл./зл.

бел., кор.

Цвета жил:

звездообразная четверная скрутка

двойная жила

Скрученный элемент:

полиэфирная пленка над скрученным пучком

полиэфирная пленка над скрученным пучком

Экранирование 1:

-

-

Экранирование 2:

медная оплетка, луженая

медная оплетка, луженая

Общее экранирование:

PVC

PVC

Материал внешней оболочки:

прибл. 8,0 мм ± 0,2 мм

прибл. 6,5 мм ± 0,2 мм

Внешний диаметр кабеля:

фиолетовый аналогичный RAL 4001

фиолетовый аналогичный RAL 4001

Цвет внешней оболочки:



Электрические характеристики

120 Ом ± 10 %

120 Ом ± 10 %

Волновое сопротивление:

57 Ом/км

57 Ом/км

Сопротивление проводника, макс.:

5 ГОм x км

5 ГОм x км

Сопротивление изоляции, мин.:

114 Ом/км макс.

114 Ом/км макс.

Сопротивление шлейфа:

40 нФ/км ном.

58 нФ/км ном.

Общая емкость:

30 В

30 В

Номинальное напряжение:

2 кВ

2 кВ

Тестовое напряжение:



Технические характеристики

прибл. 77 кг/км

прибл. 65 кг/км

Вес:

120 мм

98 мм

Мин. радиус изгиба при укладке:

-30°C

-30°C

Мин. рабочая температура:

+70°C

+70°C

Максимальная рабочая температура:

1,179 МДж/м

1,109 МДж/м

Пожарная нагрузка, прибл. значение:

30,00 кг/км

23,00 кг/км

Масса меди:







Стандарты

CAN Bus в соотв. с ISO 11898-2

CAN Bus в соотв. с ISO 11898-2
Трудновоспламеняемый VDE 0482-332-1-2

Действующие стандарты:

Трудновоспламеняемый VDE 0482-332-1-2
UL Style 2571

UL Style 2571

UL тип:



Применение

Кабели серии HELUKABEL

®

CAN Bus для стационарной прокладки предназначены для обычного применения в условиях ограниченного

движения.  Двухпарный вариант -  с четверной звездчатой скруткой, поэтому диагональные жилы образуют электрическую пару и соответствуют
требованиям стандарта CAN. Длина кабельной линии до 40 м при максимальной скорости передачи данных (рекомендации CAN).



801573,

CAN - BUS

801572,

CAN - BUS

Артикул

Допускаются технические изменения.

734

Кабели для компьютерных сетей и BUS-технологий / BUS-кабели

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BUS-кабели

CAN Bus

для стационарной прокладки





внутренняя стационарная прокладка

Тип

2x2x0,34 мм² (жилы)

Структура

медь (AWG 22/7)

Ø внутреннего проводника:

вспененный PE

Изоляция жил:

бел./кор., жл./зл.

Цвета жил:

двойная жила

Скрученный элемент:

полиэфирная пленка над скрученным пучком

Экранирование 1:

-

Экранирование 2:

медная оплетка, луженая

Общее экранирование:

PVC

Материал внешней оболочки:

прибл. 8,5 мм ± 0,3 мм

Внешний диаметр кабеля:

фиолетовый аналогичный RAL 4001

Цвет внешней оболочки:



Электрические характеристики

120 Ом ± 10 %

Волновое сопротивление:

55,4 Ом/км

Сопротивление проводника, макс.:

5 ГОм x км

Сопротивление изоляции, мин.:

110 Ом/км макс.

Сопротивление шлейфа:

40 нФ/км ном.

Общая емкость:

250 В

Номинальное напряжение:

1,5 кВ

Тестовое напряжение:



Технические характеристики

прибл. 85 кг/км

Вес:

130 мм

Мин. радиус изгиба при укладке:

-40°C

Мин. рабочая температура:

+70°C

Максимальная рабочая температура:

1,32 МДж/м

Пожарная нагрузка, прибл. значение:

46,00 кг/км

Масса меди:





Стандарты

CAN Bus в соотв. с ISO 11898-2

Действующие стандарты:

Трудновоспламеняемый в соответствии с IEC 60332-1-2
CMX 75°C (экранированный)

UL тип:

CSA FT1

CSA стандарт:



Применение

Кабели серии  HELUKABEL

®

CAN Bus (Control Area Network) предназначены для стационарной прокладки и эксплуатации в условиях

ограниченного движения. Парная скрутка сигнальных жил увеличивает внешний диаметр (по сравнению с артикулом 801573). Длина
кабельной линии до 40 м при максимальной скорости передачи данных (рекомендации CAN).




803344,

CAN - BUS

Артикул

Допускаются технические изменения.

Кабели для компьютерных сетей и BUS-технологий / BUS-кабели

735

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BUS-кабели

CAN Bus

для стационарной прокладки





внутренняя стационарная

прокладка

внутренняя стационарная

прокладка

Тип

4x1x0,50 мм² (жилы)

1x2x0,50 мм² (жилы)

Структура

медь (AWG 20/7)

медь (AWG 20/7)

Внутренний диаметр проводника:

вспененный PE

вспененный PE

Изоляция жил:

бел., кор., зл., жл.

бел., кор.

Цвета жил:

звездообразная четверная скрутка

двойная жила

Скрученный элемент:

Полиэфирная пленка над скрученным пучком

Полиэфирная пленка над скрученным пучком

Экранирование 1:

-

-

Экранирование 2:

медная оплетка, луженая

медная оплетка, луженая

Общее экранирование:

PVC

PVC

Материал внешней оболочки:

пр. 8,5 мм ± 0,2 мм

пр. 7,0 мм ± 0,2 мм

Внешний диаметр кабеля:

фиолетовый аналогичный RAL 4001

фиолетовый аналогичный RAL 4001

Цвет внешней оболочки:



Электрические характеристики

120 Ом ± 10 %

120 Ом ± 10 %

Волновое сопротивление:

37 Ом/км

33 Ом/км

Сопротивление проводника, макс.:

1 ГОм x км

1 ГОм x км

Сопротивление изоляции, мин.:

74 Ом/км макс.

66 Ом/км макс.

Сопротивление шлейфа:

44 нФ/км ном.

40 нФ/км ном.

Общая емкость:

1,5 кВ

1,5 кВ

Тестовое напряжение:



Технические характеристики

пр. 100 кг/км

пр. 69 кг/км

Вес:

130 мм

100 мм

Мин. радиус изгиба при укладке:

-40°C

-40°C

Мин. рабочая температура:

+70°C

+70°C

Максимальная рабочая температура:

1,64 МДж/м

1,09 МДж/м

Пожарная нагрузка, прибл. значение:

45,00 кг/км

30,00 кг/км

Масса меди:







Стандарты

CAN Bus в соотв. с ISO 11898-2

CAN Bus в соотв. с ISO 11898-2
Трудновоспламеняемый VDE 0482-332-1-2

Действующие стандарты:

Трудновоспламеняемый VDE 0482-332-1-2
UL Style 2571

UL Style 2571

UL тип:



Применение

Кабели серии HELUKABEL

®

CAN Bus (Control Area Network) для стационарной прокладки предназначены для обычного применения в условиях

ограниченного движения.  Двухпарный вариант -  с четверной звездчатой скруткой, поэтому диагональные жилы образуют электрическую
пару и соответствуют требованиям стандарта CAN. Длина кабельной линии до 600 м (рекомендации CAN).




800685,

CAN - BUS

800571,

CAN - BUS

Артикул

Допускаются технические изменения.

736

Кабели для компьютерных сетей и BUS-технологий / BUS-кабели

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BUS-кабели

CAN Bus

для стационарной прокладки





внутренняя стационарная прокладка

Тип

2x2x0,50 мм² (жилы)

Структура

медь (AWG 20/7)

Внутренний диаметр проводника:

вспененный PE

Изоляция жил:

бел./кор., жл./зл.

Цвета жил:

двойная жила

Скрученный элемент:

полиэфирная пленка над скрученным пучком

Экранирование 1:

-

Экранирование 2:

медная оплетка, луженая

Общее экранирование:

PVC

Материал внешней оболочки:

прибл. 9,6 мм ± 0,3 мм

Внешний диаметр кабеля:

фиолетовый аналогичный RAL 4001

Цвет внешней оболочки:



Электрические характеристики

120 Ом ± 10 %

Волновое сопротивление:

34,4 Ом/км

Сопротивление проводника, макс.:

5 ГОм x км

Сопротивление изоляции, мин.:

68 Ом/км макс.

Сопротивление шлейфа:

40 нФ/км ном.

Общая емкость:

250 В

Номинальное напряжение:

1,5 кВ

Тестовое напряжение:



Технические характеристики

прибл. 116 кг/км

Вес:

150 мм

Мин. радиус изгиба при укладке:

-40°C

Мин. рабочая температура:

+70°C

Максимальная рабочая температура:

1,62 МДж/м

Пожарная нагрузка, прибл. значение:

60,00 кг/км

Масса меди:





Стандарты

CAN Bus в соотв. с ISO 11898-2

Действующие стандарты:

Трудновоспламеняемый в соответствии с IEC 60332-1-2
CMX 75°C (экранированный)

UL тип:

CSA FT1

CSA стандарт:



Применение

Серия CAN BUS (Control Area Network) предназначена для BUS-технологий. В области автоматизации управляющие устройства и контроллеры
объединяются в одну сеть. Эта серия используется в текстильной и машиностроительной отраслях, а также в медицинской технике.
Перечисленные здесь кабели предназначены для стационарной прокладки внутри помещений. Также BUS-кабели – экономически выгодное
решение.



803722,

CAN - BUS

Артикул

Допускаются технические изменения.

Кабели для компьютерных сетей и BUS-технологий / BUS-кабели

737

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BUS-кабели

CAN Bus

Прокладка в земле





для прокладки в земле

для прокладки в земле

Тип

4x1x0,50 мм² (жилы)

1x2x0,50 мм² (жилы)

Структура

медь (AWG 20/7)

медь (AWG 20/7)

Внутренний диаметр проводника:

вспененный PE

вспененный PE

Изоляция жил:

бел., кор., зл., жл.

бел., кор.

Цвета жил:

звездообразная четверная скрутка

2 жилы + 2 филлера, свитые совместно

Скрученный элемент:

полиэфирная пленка над скрученным пучком

полиэфирная пленка над скрученным пучком

Экранирование 1:

PVC

PVC

Материал внутренней оболочки:

-

-

Экранирование 2:

медная оплетка, луженая

медная оплетка, луженая

Общее экранирование:

PET/PA лента

PET/PA лента

Бронирование:

PE

PE

Материал внешней оболочки:

прибл. 9,7 мм ± 0,4 мм

прибл. 9,2 мм ± 0,4 мм

Внешний диаметр кабеля:

черный аналогичный RAL 9005

черный аналогичный RAL 9005

Цвет внешней оболочки:



Электрические характеристики

120 Ом ± 10 %

120 Ом ± 10 %

Волновое сопротивление:

36,4 Ом/км

37 Ом/км

Сопротивление проводника, макс.:

1 ГОм x км

1 ГОм x км

Сопротивление изоляции, мин.:

72 Ом/км макс.

74 Ом/км макс.

Сопротивление шлейфа:

44 нФ/км ном.

40 нФ/км ном.

Общая емкость:

1,5 кВ

1,5 кВ

Тестовое напряжение:



Технические характеристики

прибл. 115 кг/км

прибл. 105 кг/км

Вес:

160 мм

150 мм

Мин. радиус изгиба при укладке:

-40°C

-40°C

Мин. рабочая температура:

+70°C

+70°C

Максимальная рабочая температура:

2,18 МДж/м

2,05 МДж/м

Пожарная нагрузка, прибл. значение:

45,00 кг/км

33,00 кг/км

Масса меди:







Стандарты

CAN Bus в соотв. с ISO 11898-2

CAN Bus в соотв. с ISO 11898-2

Действующие стандарты:



Применение

Кабели серии HELUKABEL

®

CAN Bus (Control Area Network) для стационарной прокладки в земле предназначены для обычного применения

в условиях ограниченного движения.  Двухпарный вариант -  с четверной звездчатой скруткой, поэтому диагональные жилы образуют
электрическую пару и соответствуют требованиям стандарта CAN. Длина кабельной линии до 600 м (рекомендации CAN).



804269,

CAN - BUS

804268,

CAN - BUS

Артикул

Допускаются технические изменения.

738

Кабели для компьютерных сетей и BUS-технологий / BUS-кабели

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BUS-кабели

CAN Bus

для стационарной прокладки





внутренняя стационарная

прокладка

внутренняя стационарная

прокладка

Тип

1x2x0,50 мм² (жилы)

1x2x0,75 мм² (жилы)

Структура

медь (AWG 18/24)

медь (AWG 18/24)

Внутренний диаметр проводника:

вспененный PE

вспененный PE

Изоляция жил:

бел., кор., зл., жл.

бел., кор.

Цвета жил:

звездообразная четверная скрутка

двойная жила

Скрученный элемент:

полиэфирная пленка над скрученным пучком

полиэфирная пленка над скрученным пучком

Экранирование 1:

-

-

Экранирование 2:

медная оплетка, луженая

медная оплетка, луженая

Общее экранирование:

PVC

PVC

Материал внешней оболочки:

прибл. 8,8 мм ± 0,3 мм

прибл. 8,3 мм ± 0,3 мм

Внешний диаметр кабеля:

фиолетовый аналогичный RAL 4001

фиолетовый аналогичный RAL 4001

Цвет внешней оболочки:



Электрические характеристики

120 Ом ± 15 %

120 Ом ± 15 %

Волновое сопротивление:

27,5 Ом/км

27,5 Ом/км

Сопротивление проводника, макс.:

1 ГОм x км

1 ГОм x км

Сопротивление изоляции, мин.:

55 Ом/км макс.

55 Ом/км макс.

Сопротивление шлейфа:

42 нФ/км ном.

42 нФ/км ном.

Общая емкость:

300 В

300 В

Номинальное напряжение:

1,5 кВ

1,5 кВ

Тестовое напряжение:



Технические характеристики

прибл. 112 кг/км

прибл. 101 кг/км

Вес:

110 мм

110 мм

Мин. радиус изгиба при укладке:

-40°C

-40°C

Мин. рабочая температура:

+70°C

+70°C

Максимальная рабочая температура:

1,76 МДж/м

1,67 МДж/м

Пожарная нагрузка, прибл. значение:

58,00 кг/км

40,00 кг/км

Масса меди:







Стандарты

CAN Bus в соотв. с ISO 11898-2

CAN Bus в соотв. с ISO 11898-2
Трудновоспламеняемый в соответствии с
IEC 60332-1-2

Действующие стандарты:

Трудновоспламеняемый в соответствии с
IEC 60332-1-2
UL Style 2571

UL Style 2571

UL тип:

CSA FT1

CSA FT1

CSA стандарт:



Применение

Кабели серии CAN BUS (Control Area Network) для стационарной прокладки предназначены для обычного применения в условиях ограниченного
движения.  Двухпарный вариант -  с четверной звездчатой скруткой, поэтому диагональные жилы образуют электрическую пару и соответствуют
требованиям стандарта CAN. Длина кабельной линии до 600 м (рекомендации CAN).




803384,

CAN - BUS

803383,

CAN - BUS

Артикул

Допускаются технические изменения.

Кабели для компьютерных сетей и BUS-технологий / BUS-кабели

739

R

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BUS-кабели

CAN Bus

для буксируемых цепей





для буксируемых цепей

для буксируемых цепей

Тип

4x1x0,25 мм² (жилы)

1x2x0,25 мм² (жилы)

Структура

медь (AWG 24/19)

медь (AWG 24/19)

Внутренний диаметр проводника:

PE

PE

Изоляция жил:

бел., кор., зл., жл.

бел., кор.

Цвета жил:

звездообразная четверная скрутка

двойная жила

Скрученный элемент:

полиэфирная пленка над скрученным пучком

полиэфирная пленка над скрученным пучком

Экранирование 1:

-

-

Экранирование 2:

медная оплетка, луженая

медная оплетка, луженая

Общее экранирование:

PUR

PUR

Материал внешней оболочки:

прибл. 6,5 мм ± 0,3 мм

прибл. 6,1 мм ± 0,3 мм

Внешний диаметр кабеля:

фиолетовый аналогичный RAL 4001

фиолетовый аналогичный RAL 4001

Цвет внешней оболочки:



Электрические характеристики

120 Ом ± 10 %

120 Ом ± 10 %

Волновое сопротивление:

85 Ом/км

74 Ом/км

Сопротивление проводника, макс.:

1 ГОм x км

1 ГОм x км

Сопротивление изоляции, мин.:

170 Ом/км макс.

148 Ом/км макс.

Сопротивление шлейфа:

50 нФ/км ном.

50 нФ/км ном.

Общая емкость:

1,5 кВ

1,5 кВ

Тестовое напряжение:



Технические характеристики

прибл. 45 кг/км

прибл. 40 кг/км

Вес:

95 мм

90 мм

Мин. радиус изгиба при укладке:

-30°C

-40°C

Мин. рабочая температура:

+70°C

+70°C

Максимальная рабочая температура:

0,943 МДж/м

0,798 МДж/м

Пожарная нагрузка, прибл. значение:

25,00 кг/км

18,00 кг/км

Масса меди:







Стандарты

CAN Bus в соотв. с ISO 11898-2

CAN Bus в соотв. с ISO 11898-2
Безгалогеновый в соотв. с IEC 60754-2

Действующие стандарты:

Безгалогеновый в соотв. с IEC 60754-2



Применение

HELUKABEL

®

CAN Bus для буксируемых цепей предназначены в условиях постоянной подвижности.  Двухпарный вариант -  с четверной

звездчатой скруткой, поэтому диагональные жилы образуют электрическую пару и соответствуют требованиям стандарта CAN. Длина
кабельной линии до 40 м при максимальной скорости передачи данных (рекомендации CAN).



81912,

CAN - BUS, повышенной гибкости

81911,

CAN - BUS, повышенной гибкости

Артикул

Допускаются технические изменения.

740

Кабели для компьютерных сетей и BUS-технологий / BUS-кабели

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     84      85      86      87     ..
