HELUKABEL. Каталог продукции (2015 год) - часть 55





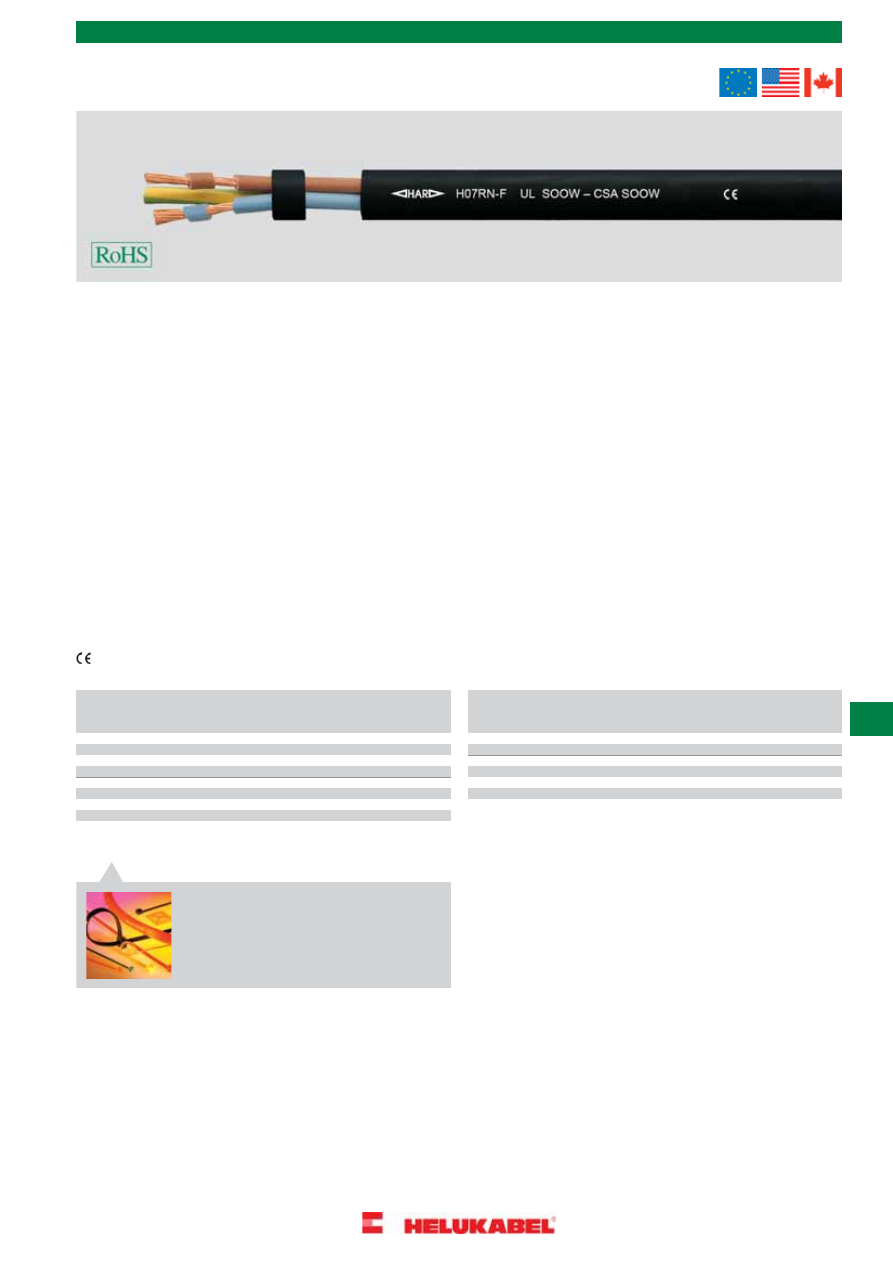

H07RN-F/SOOW

кабель в резиновой оболочке,

гармонизированное исполнение





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок

Кабель со специальной резиновой
оболочкой H07RN-F в соответствии с DIN

Озоностойкий

Стойкий к атмосферным воздействиям и
УФ-лучам

Резиновая изоляция жил (EPR)

VDE 0285-525-2-21 /DIN EN 50525-2-21
и стандартом UL-62

Маркировка жил
3-х жильный: синяя, коричневая
4-х жильный: коричневая, чёрная, серая
5-ти жильный: синяя, коричневая, чёрная,
серая

Стойкий к маслам и жирам

UL - SOOW
CSA - SOOW



Примечания

• Температурный диапазон

HAR от -25°C до +60°C
UL/CSA от -40°C до +90°C

G = с желто-зеленой жилой заземления

Повивная скрутка жил с оптимальным
шагом

Допустимая

температура

проводника

+60°C

Жила заземления - желто-зеленая

Резиновая внешняя оболочка (СРЕ)

• Номинальное напряжение

HAR 450/750 В
UL/CSA 600 В

Цвет оболочки - чёрный

• Испытательное напряжение

2500 В

• Минимальный радиус изгиба

подвижно 10хØ кабеля
стационарно 7,5xØ кабеля




Применение

Стандартизированный по трём нормам кабель со специальной резиновой оболочкой разработан для экспортного оборудования. Применяется
в сухих и влажных помещениях, а также на открытом воздухе. Используется в качестве питающего кабеля в двигателях, подъемных устройствах,
кранах, переносных лампах и сверлильных машинах.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

Ток. нагр.,
ампер,
при T окруж.
среды 30°C

Кол-во

жил x
AWG-№

Номинальное

сечение мм²

Арт.

Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

Ток. нагр.,
ампер,
при T окруж.
среды 30°C

Кол-во

жил x
AWG-№

Номинальное
сечение мм²

Арт.

130,0

29,0

9,6

10

3  x  17

1

39025

395,0

154,0

17,3

20

4  x  11

4

39033

485,0

192,0

18,7

16

5  x  11

4

39034

165,0

43,0

10,2

13

3  x  15

1,5

39026

420,0

173,0

17,1

30

3  x  9

6

39035

200,0

58,0

11,4

10

4  x  15

1,5

39027

240,0

72,0

13,1

8

5  x  15

1,5

39028

540,0

230,0

18,4

25

4  x  9

6

39036

650,0

288,0

20,1

24

5  x  9

6

39037

235,0

72,0

14,0

18

3  x  13

2,5

39029

810,0

288,0

22,9

40

3  x  7

10

39038

290,0

96,0

15,1

15

4  x  13

2,5

39030

345,0

120,0

16,9

12

5  x  13

2,5

39031

950,0

384,0

25,0

35

4  x  7

10

39039

320,0

115,0

16,0

25

3  x  11

4

39032



Допускаются технические изменения. (RF01)

Кабели по национальным стандартам / Всепогодные и резиновые кабели по стандартам UL/CSA

481

N

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝÆÓÔáÈÌÊn7n:6

-------------------------------------------------------------------------------------------------------------------------------------------------------------

482

БАРАБАННЫЕ КАБЕЛИ ПО СТАНДАРТАМ UL/CSA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

TROMM-PUR-H

барабанный, безгалогеновый





Свойства

Структура

Технические характеристики

Медные особо тонкопроволочные
проводники в соответствии с DIN VDE 0295
кл. 6, BS 6360 кл.6, IEC 60228 кл. 6

Барабанный кабель в соответствии со
станд. UL AWM 20235 CSA/AWM

Полиуретановая внешняя оболочка с
низкими адгезионными свойствами,
хорошо устойчивая к истиранию,
устойчивая к УФ-лучам, маслу, гидролизу
и микробам

• Температурный диапазон

подвижно от -40 °C до +80 °C
стационарно от -50 °C до +80 °C

Изоляция жил из TPE

Маркировка жил в соответствии с DIN VDE
0293,
до 5 жил - цветовая
от 6 жил - чёрные с белыми цифрами

Благодаря внешней PUR-оболочке кабель
устойчив к озону и излучению, а также к
маслам, жирам и бензину

• Номинальное напряжение

DIN VDE 600/1000 В
UL 1000 В



Жила заземления - желто-зеленая

• Испытательное переменное

напряжение,

50 Гц

жила/ жила 4000 В

Примечания

Размеры AWG является примерным
эквивалентом значений. Фактическое сечение
в кв. мм

Жилы скручены вокруг несущего элемента

Обмотка из полиэфирного флиса

PUR-оболочка с интегрированной
поддерживающей оплёткой

• Сопротивление изоляции

мин. 20 МОм x км

Цвет оболочки - жёлтый

• Скорость перемещения

до 250 м/мин.

• Минимальный радиус изгиба

6хØ кабеля



Применение

Данный кабель обладает меньшим внешним диаметром, весом и минимальным радиусом изгиба по сравнению с кабелями NSHTÖU.
Благодаря этому становится возможным использование небольших приводных двигателей и барабанов, что в итоге значительно экономит
расходы.
Барабанные кабели используются в условиях частой намотки и раскрутки, при одновременной растягивающей и скручивающей нагрузке.
Они находят своё применение в строительных машинах, конвейерном и подъёмном оборудовании, в крановых установках. Применяются
в качестве прочных и всепогодных токоподводящих кабелей в жёстких условиях эксплуатации, например, на горных разработках или в
подвижных транспортных установках и тяговых двигателях.
Кабели предназначены для прокладки в сухих и влажных помещениях, а также на открытом воздухе.

Примечания:

При прокладке и эксплуатации недопустимо превышение растягивающего усилия кабеля более 25 Н/мм²

Ускорение не более 0,4 м/сек²

Во время эксплуатации на барабане должно оставаться 1-2 витка

= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.

AWG-№

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

Кол-во жил x
номинальное
сечение, мм²

Арт.

16

157,0

58,0

10,2

4 G 1,5

77144

12

270,0

154,0

12,5

4 G 4

77161

12

362,0

192,0

14,3

5 G 4

77172

16

176,0

72,0

10,8

5 G 1,5

77145

16

245,0

101,0

12,9

7 G 1,5

77146

10

409,0

230,0

16,9

4 G 6

77162

16

337,0

173,0

18,4

12 G 1,5

77147

10

511,0

288,0

17,8

5 G 6

77173

16

526,0

259,0

18,6

18 G 1,5

77148

8

633,0

384,0

19,6

4 G 10

77163

16

662,0

345,6

21,3

24 G 1,5

77149

8

766,0

480,0

20,9

5 G 10

77174

16

901,0

432,0

24,6

30 G 1,5

77150

6

936,0

614,0

23,8

4 G 16

77164

16

1056,0

604,8

26,5

42 G 1,5

77151

6

1170,0

768,0

25,3

5 G 16

77175

14

208,0

96,0

11,7

4 G 2,5

77152

4

1485,0

960,0

27,7

4 G 25

77165

14

263,0

120,0

12,7

5 G 2,5

77153

2

2115,0

1344,0

30,1

4 G 35

77166

14

327,0

168,0

14,8

7 G 2,5

77154

1

2600,0

1920,0

35,2

4 G 50

77167

14

533,0

288,0

20,4

12 G 2,5

77155

2/0

3700,0

2688,0

40,3

4 G 70

77168

14

725,0

432,0

21,1

18 G 2,5

77156

3/0

4800,0

3648,0

50,6

4 G 95

77169

14

988,0

576,0

24,8

24 G 2,5

77157

4/0

5900,0

4608,0

53,0

4 G 120

77170

14

1242,0

720,0

27,6

30 G 2,5

77158

300 kcmil

7100,0

5760,0

56,0

4 G 150

77171

14

1500,0

960,0

30,0

40 G 2,5

77159

14

1800,0

1200,0

34,3

50 G 2,5

77160



Допускаются технические изменения.

Кабели по национальным стандартам / Барабанные кабели по стандартам UL/CSA

483

N

-------------------------------------------------------------------------------------------------------------------------------------------------------------

484

ОДНОЖИЛЬНЫЕ ПРОВОДА ПО СТАНДАРТАМ UL/CSA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

UL-Style 1007, CSA TR 64

PVC-провода, 80°C, 300В





Свойства

Структура

Технические характеристики

Медные лужёные проводники согл. станд.
UL 785, размеры в соответствии с AWG

Одножильный PVC-провод в соответствии
с UL станд. и CSA-AWM
UL-станд. 1007
CSA-AWM I A/B или TR 64

В целом устойчив к

маслам
растворителям
кислотам
щелочам

PVC-изоляция жил в соответствии  с
классом 43 табл.50.182 согласно стандарту
UL-1581, тепло- и влагостойкий

• Температурные диапазоны

подвижно от -5°C до +80°C
стационарно от -30°C до +80°C
CSA-AWM I A/B или TR +90°C

Используемые при изготовлении
материалы не содержат кадмия, силикона
и веществ, разрушающих лакокрасочные
покрытия

• Номинальное напряжение

300 В

Испытания

• Испытательное напряжение

2000 В

PVC самозатухающий и не
распространяющий горение, испытан в
соответствии с UL VW-1, CSA FT1

• Испытательные напряжения

(испытание искровым разрядом)

AWG 26-20 = 4 кВ
AWG 10-18 = 5 кВ



Примечания

• Радиус изгиба

стационарно 5xØ жилы
подвижно 10xØ жилы

Добавьте к номеру артикула индекс цвета
жилы в соответствии со следующим кодом:
00 = зелёный
01 = чёрный
02 = синий
03 = коричневый
04 = красный
05 = белый
06 = серый
07 = фиолетовый
08 = жёлтый
09 = оранжевый
10 = прозрачный
11 = розовый
12 = бежевый
13 = жёлто-зелёный

Возможно изменение конструкции кабеля

AWG 14 - AWG 10 в соотв. с  UL-Style 1569



Применение

Используется для внутреннего  монтажа в  распределительных шкафах и электрических  устройствах,  напр., бытовой технике,  для
радиоприёмников и телевизоров, пультов управления, в качестве соединительного кабеля в защитных рукавах и трубах, а также в качестве
кабеля подключения для двигателей и трансформаторов.

AWM

A

ppliance

W

iring

M

aterial (проводниковые материалы для бытовых приборов)

Применяется для внутреннего монтажа электрических устройств и систем управления, напр., электронных блоков и контроллеров.

UL

U

nderwriters

L

aboratories Inc. (США)

CSA

C

anadian

S

tandards

A

ssociation (Канада)

= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

3,2

1,6

1,4

26

1 x 0,13

635xx

18,5

13,0

2,4

16

1 x 1,32

624xx

4,3

2,3

1,5

24

1 x 0,21

620xx

29,0

20,0

3,0

14

1 x 2,08

636xx

6,0

3,4

1,6

22

1 x 0,33

621xx

40,0

33,0

3,9

12

1 x 3,31

637xx

8,5

5,3

1,8

20

1 x 0,52

622xx

61,0

51,6

4,1

10

1 x 5,26

638xx

12,5

8,2

2,1

18

1 x 0,82

623xx



Допускаются технические изменения. (RN06)

Кабели по национальным стандартам / Одножильные провода по стандартам UL/CSA

485

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

êÁÛÊÔÏÁáÔÒÕÂÁn+(/8FRQG3$n/

êÁÛÊÔÏÁáÔÒÕÂÁn+(/8FRQ3$n8/

N

-------------------------------------------------------------------------------------------------------------------------------------------------------------

UL-Style 1569, CSA TR 64

PVC-провода, 105°C, 300В





Свойства

Структура

Технические характеристики

Медный лужёный проводник в
соответствии со станд. UL 758

Одножильный PVC-провод соответствии с
UL-станд. и CSA-AWM
UL-станд. 1569
CSA-AWM I A/B или TR 64

В целом устойчив к

маслу
растворителям
кислотам
щелочам

PVC-изоляция жил в соответствии
классом  43 табл.50.182 согласно
стандарту UL-1581, тепло- и влагостойкий

• Температурный диапазон

подвижно от -5°C до +105°C
стационарно от -30°C до +105°C
CSA-AWM I A/B или TR +90°C

Используемые при изготовлении
материалы не содержат кадмия, силикона
и веществ, разрушаюих лакокрасочные
покрытия

• Номинальное напряжение

300 В

Испытания

• Испытательное напряжение

2000 В

PVC самозатухающий и не
распространяющий горение, испытан в
соответствии с UL VW-1, CSA FT1

• Испытательное напряжение

(испытание искровым разрядом)

AWG 26-20 = 4 кВ
AWG 10-18 = 5 кВ



Примечания

• Радиус изгиба

однократный изгиб 5хØ жилы
многократный изгиб 10хØ жилы

При заказе добавьте к артикулу индекс
цвета жилы в соответствии со следующим
кодом:
00 = зелёный
01 = чёрный
02 = синий
03 = коричневый
04 = красный
05 = белый
06 = серый
07 = фиолетовый
08 = жёлтый
09 = оранжевый
10 = прозрачный
11 = розовый
12 = бежевый
13 = жёлто-зелёный

Возможно изменение конструкции кабеля



Применение

Используется для внутреннего  монтажа в  распределительных шкафах и электрических  устройствах,  напр., бытовой технике,  для
радиоприёмников и телевизоров, пультов управления, в качестве соединительного кабеля в защитных рукавах и трубах, а также в качестве
кабеля подключения для двигателей и трансформаторов.

AWM

A

ppliance

W

iring

M

aterial (проводниковые материалы для бытовых приборов)

Применяется для внутреннего монтажа электрических устройств и систем управления, напр., электронных блоков и контроллеров.

UL

U

nderwriters

L

aboratories Inc. (США)

CSA

C

anadian

S

tandards

A

ssociation (Канада)

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

3,2

1,6

1,4

26

1 x 0,13

660xx

18,5

13,0

2,4

16

1 x 1,32

665xx

4,3

2,3

1,5

24

1 x 0,21

661xx

29,0

20,0

2,9

14

1 x 2,08

666xx

6,0

3,4

1,6

22

1 x 0,33

662xx

40,0

33,0

3,6

12

1 x 3,31

667xx

8,5

5,3

1,8

20

1 x 0,52

663xx

61,0

51,6

4,3

10

1 x 5,26

668xx

12,5

8,2

2,1

18

1 x 0,82

664xx



Допускаются технические изменения. (RN06)

486

Кабели по национальным стандартам / Одножильные провода по стандартам UL/CSA

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

êÁÛÊÔÏÁáÔÒÕÂÁn+(/8FRQG3$n/

êÁÛÊÔÏÁáÔÒÕÂÁn+(/8FRQ3$n8/

-------------------------------------------------------------------------------------------------------------------------------------------------------------

UL-Style 1015

PVC-провода, 600В





Свойства

Структура

Технические характеристики

Лужёные медные проводники согласно
стандарту UL-758, размер в соотвествии с
AWG

Одножильный PVC-провод UL AWM станд.
1015/MTW и CSA-AWM/TEW

В целом устойчив к

маслу
растворителям
кислотам
щелочам

• Температурные диапазоны

подвижно от -5°C до +105°C
стационарно от -30°C до +105°C

PVC-изоляция жил в соответствии с
классом 43 или CSA-C22.2 No. 210
UL-VW-1
или CSA FT1 согласно стандарту UL-1581,
тепло- и влагостойкий

• Температура проводника

UL/CSA макс. +105°C

Используемые при изготовлении
материалы не содержат кадмия, силикона
и веществ, разрушающих лакокрасочные
покрытия

• Номинальное напряжение

600 В

Возможно изменение конструкции

• Испытательное напряжение

(испытание искровым разрядом)

AWG 24 = 4 кВ
AWG 22 и 20 = 5 кВ
AWG 18 и 10 = 6 кВ
AWG 8 = 7,5 кВ

Испытания

PVC самозатухающий и не
распространяющий горение, испытан в
соответствии с UL VW-1, CSA FT1



Примечания

UL-тип -

AWM+MTW

105°C 600 В

CSA-тип -

AWM+TEW

105°C 600 В

Добавьте к артикулу индекс цвета жилы в
соответствии со следующим кодом:
00 = зелёный / 01 = чёрный /
02 = синий / 03 = коричневый /
04 = красный / 05 = белый /
06 = серый / 07 = фиолетовый /
08 = жёлтый / 09 = оранжевый /
10 = прозрачный / 11 = розовый /
12 = бежевый / 13 = жёлто-зелёный /
14 = синий/белый / 15 = тёмно-синий
/белый
27 = белый/синий
(поставляется до AWG 8 включительно)

• Радиус изгиба

стационарно 5хØ жилы
подвижно 10хØ жилы



Применение

Используется для внутреннего  монтажа в  распределительных шкафах и электрических  устройствах,  напр., бытовой технике,  для
радиоприёмников и телевизоров, пультов управления, в качестве соединительного кабеля в защитных рукавах и трубах, а также в качестве
кабеля подключения для двигателей и трансформаторов.
UL или CSA:

AWM

A

ppliance

W

iring

M

aterial (проводниковые материалы для бытовых приборов)

Применяется для внутреннего монтажа электрических устройств и систем управления, напр., электронных блоков и контроллеров.
UL-MTW: Machine Tool Wires
CSA-TEW: Equipment Lead Wires

MTW

M

achine

T

ool

W

ire

Предназначены для электронного подключения металлообрабатывающих станков и контроллеров

UL

U

nderwriters

L

aboratories Inc. (США)

CSA

C

anadian

S

tandards

A

ssociation (Канада)

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
прибл.
кг / км

Масса
меди
кг / км

Внешний Ø
прибл. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

8,0

2,3

2,2

24

1 x 0,21

601xx

380,0

317,0

11,3

2

1 x 33,61

613xx

10,0

3,2

2,4

22

1 x 0,33

602xx

500,0

399,0

13,3

1

1 x 42,38

614xx

12,0

5,0

2,5

20

1 x 0,52

603xx

615,0

500,0

13,6

1/0

1 x 53,47

615xx

16,0

7,9

2,8

18

1 x 0,81

604xx

750,0

631,0

15,5

2/0

1 x 67,4

616xx

22,0

12,6

3,1

16

1 x 1,31

605xx

900,0

792,0

17,5

3/0

1 x 84,97

617xx

31,0

20,7

3,5

14

1 x 2,08

606xx

1070,0

996,0

19,0

4/0

1 x 107,17

618xx

45,0

33,0

4,0

12

1 x 3,32

607xx

1280,0

1178,0

21,2

250 kcmil

1 x 127

62501

65,0

51,6

4,6

10

1 x 5,26

608xx

1518,0

1410,0

22,4

300 kcmil

1 x 152

62601

110,0

80,6

6,5

8

1 x 8,35

609xx

1756,0

1645,0

25,3

350 kcmil

1 x 178

62701

175,0

125,0

8,0

6

1 x 13,29

610xx

2002,0

1902,0

26,0

400 kcmil

1 x 203

62801

260,0

201,0

9,5

4

1 x 21,14

611xx

2475,0

2345,0

28,0

500 kcmil

1 x 254

62901

340,0

253,0

10,4

3

1 x 26,65

612xx



Допускаются технические изменения. (RN06)

Кабели по национальным стандартам / Одножильные провода по стандартам UL/CSA

487

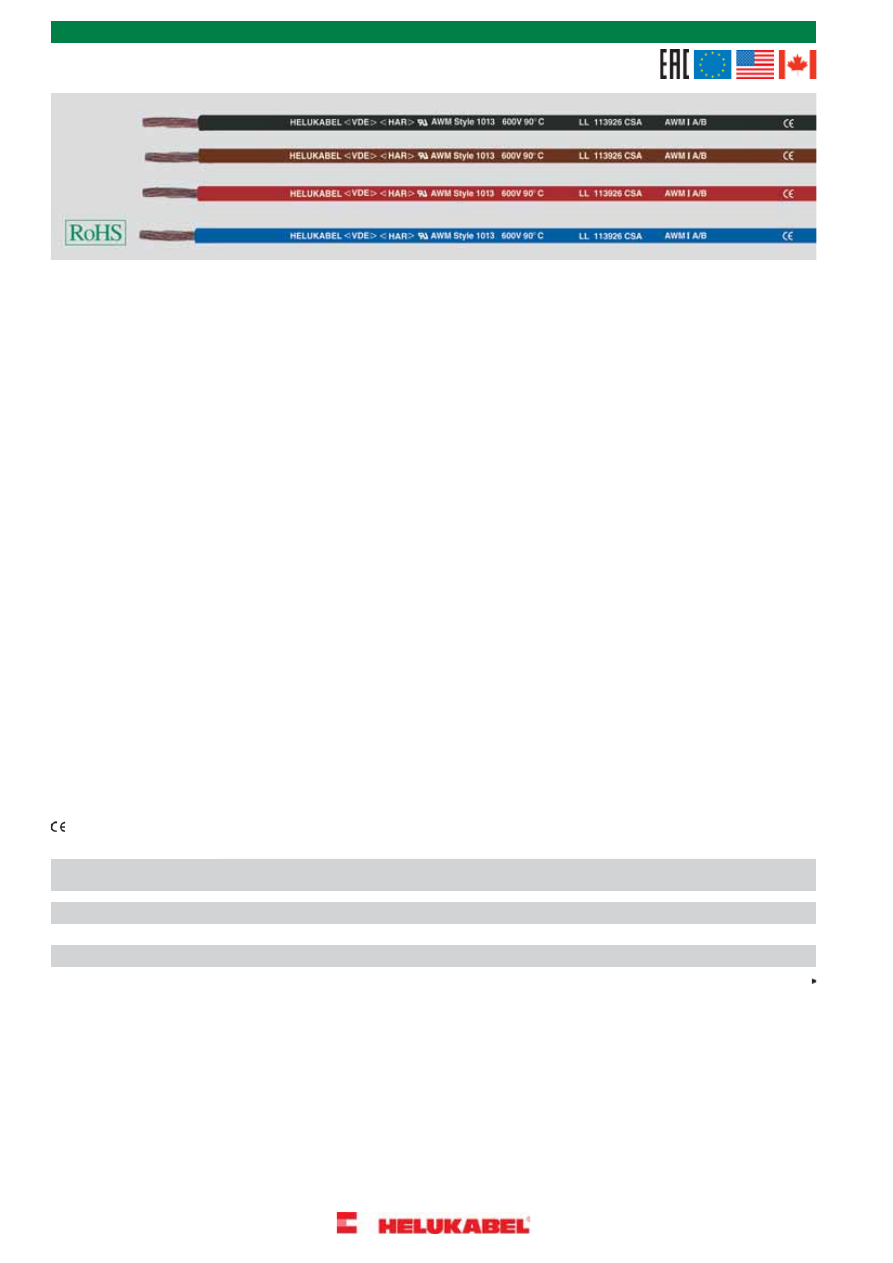

N

-------------------------------------------------------------------------------------------------------------------------------------------------------------

DREINORM

PVC-провода, UL-Style 1013 и CSA 600В





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок
в соответствии с DIN VDE 0295 кл. 5, BS
6360 кл. 5 или
IEC 60228 кл. 5, согласно стандарту UL-758
или
ASTM B 174

Одножильный PVC-провод в соответствии
с DIN VDE 0285-525-2-31,
DIN EN 50525-2-31, UL-станд. 1013 и CSA
или CSA-AWM I/A/B

Используемые при изготовлении
материалы не содержат кадмия, силикона
и веществ, разрушающих лакокрасочные
покрытия

Испытания

• Температурный диапазон

H05 V-K/H07 V-K
подвижно от +5°C до +70°C
стационарно от -10°C до +70°C
UL/CSA +90°C

PVC самозатухающий и не
распространяющий горение в соответствии
с VDE 0482-332-1-2, DIN EN 60332-1-2,
IEC 60332-1 (DIN VDE 0472, раздел 804,
тип испытания B), UL-VW-1 CSA FT1

PVC-изоляция жилы, TI1 в соответствии
с DIN VDE 0207-363-3/ DIN EN 50363-3 и
станд. UL 1581, класс 43, CSA-C 22.2 №
210 табл. 12 класс H

• Номинальное напряжение

до 1 мм² H05 V-K U

0

/U 300/500 В

 от 1,5 мм² H07 V-K U

0

/U 450/750 В

UL/CSA 600 В AC

Цветовая маркировка жил в соответствии
с DIN VDE 0293



Примечания

С медным лужёным проводником - по
запросу

• Испытательное напряжение

H05 V-K/H07 V-K 2000 В

Сечения 0,5 мм², 0,75 мм² и 1 мм²
соответствуют H05 V-K,
сечения от 1,5 мм² по120 мм²
соответствуют H07 V-K

• Испытательные напряжения

(испытание искровым разрядом)
AWG 20 : 5 кВ
>AWG 20 : 6 кВ

• Тип конструкции H05 V:

Одобрена одноцветная маркировка:
чёрный, белый, синий, серый, коричневый,

• Сопротивление изоляции

мин. 20 МОм x км

• Минимальный радиус изгиба

стационарно для Ø провода:
≤ 8 мм: 4xØ провода
> 8-12 мм: 5xØ провода
> 12 мм: 6xØ провода

красный, оранжевый, бирюзовый,
фиолетовый и розовый.
Двухцветная маркировка в любой
комбинации вышеупомянутых цветов.

• Тип конструкции H07 V:

Одобрена маркировка: чёрный, белый,
синий, серый, коричневый, красный,
оранжевый, бирюзовый, фиолетовый и
розовый.
Другие маркировки поставляются с
индексом (Н).



Применение

Одобренный в соответствии с тремя стандартами монтажный провод был разработан для экспортного промышленного оборудования.
Применяется для внутреннего монтажа в распределительных шкафах и электрических устройствах.
Экономичное складирование и упрощение спецификации благодаря нормам HAR-UL-CSA AWM.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.



H05 V-K

Масса
меди
кг / км

Внешний
Ø
пр. мм

Номинальное
сечение, мм²
/ AWG-номер

2-цв

друг.цв

ОРАНЖ

Т-СИН

ПРОЗ

ЗЛ

РОЗ

ЖЛ

ФИОЛ

СЕР

БЕЛ

КР

КОР

СИН

ЖЛ-ЗЛ

ЧЕРН

-

-

2003

5010

-

6018

3015

1021

4005

7000

1013

3000

8003

5015

-

9005

пр. RAL

63830

63829

63828

63827

63826

63825

63824

63823

63822

63821

63820

63819

63818

63817

63816

63815

Артикул №

4,8

2,5

0,5 / 20

63846

63845

63844

63843

63842

63841

63840

63839

63838

63837

63836

63835

63834

63833

63832

63831

Артикул №

7,2

2,65

0,75 / 19

63862

63861

63860

63859

63858

63857

63856

63855

63854

63853

63852

63851

63850

63849

63848

63847

Артикул №

9,6

2,8

1 / 18



Продолжение

488

Кабели по национальным стандартам / Одножильные провода по стандартам UL/CSA

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     53      54      55      56     ..
