БЕЗГАЛОГЕНОВЫЕ КАБЕЛИ УПРАВЛЕНИЯ UL/CSA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

MEGAFLEX

®

500

безгалогеновый, не распространяющий горение,

стойкий к маслам и УФ-излучению, гибкий, с разметкой метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5, BS 6360
кл. 5 или IEC 60228 кл. 5

Безгалогеновый гибкий кабель управления
на основании DIN VDE 0285-525-3-11/DIN
EN 50525-3-11, в соответствии с UL-станд.
20939, UL-станд. 758

Безгалогеновый

Не распространяющий горение

Стойкий к маслам и жирам

Изоляция жил из специального
безгалогенового полимера

Стойкий к атмосферным воздействиям и
УФ-лучам

• Температурный диапазон

подвижно от -30°C до +80°C
стационарно от -40°C до +80°C

Чёрные жилы с цифровой маркировкой
белого цвета в соответствии с DIN VDE 0293

Стойкий к гидролизу

Гибкий, стойкий к истиранию и износу

Желто-зеленая жила заземления во
внешнем повиве для 3 жил и более

• Номинальное напряжение

U

0

/U 300/500 В

Озоностойкий

Годен для вторичной переработки

Повивная скрутка жил с оптимальным
шагом

• Испытательное напряжение

3000 В

Испытания

• Минимальный радиус изгиба

подвижно прибл. 10х Ø кабеля
стационарно прибл. 4x Ø кабеля

Испытание на огнестойкость в соответствии
с VDE 0482-332-3/ BS 4066 часть 3/ DIN
EN 60332-3/ EC 60332-3-24 (ранее DIN
VDE 0472 часть 804, тип испытания С)

Внешняя оболочка из специального
безгалогенового полимера

Цвет оболочки – серый (RAL 7001)

• Гибкость

Испытание на переменный изгиб в
соответствии с DIN VDE 0473-396 / DIN EN
50396

С разметкой метража

Самозатухающий и не распространяющий
горение в соответствии

Используемые при изготовлении
материалы не содержат силикона и кадмия,
а также веществ, разрушающих
лакокрасочные покрытия

с VDE 0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (ранее DIN VDE 0472, часть
804, тип испытания B), SCA FT1



Коррозионная активность газов сгорания
в соответствии с NF X 10-702

Примечания

Безгалогеновый в соответствии с VDE 0482
часть 267/ DIN EN 50267-2-1/ IEC 60754-1
(соответствует DIN VDE 0472 часть  815)

G = с желто-зеленой жилой заземления
x = без жилы заземления (OZ)

С учётом минимальной партии для заказа
поставляется также кабель 0,6/1 кВ.
MEGAFLEX

®

600

Плотность дыма в соответствии с DIN VDE
0482 часть 1034-1+2, DIN EN 61034-1+2
/ IEC 61034-1+2, BS 7622 часть 1+2 (до
сих пор DIN VDE 0472 часть 816).

Аналоги с экраном:

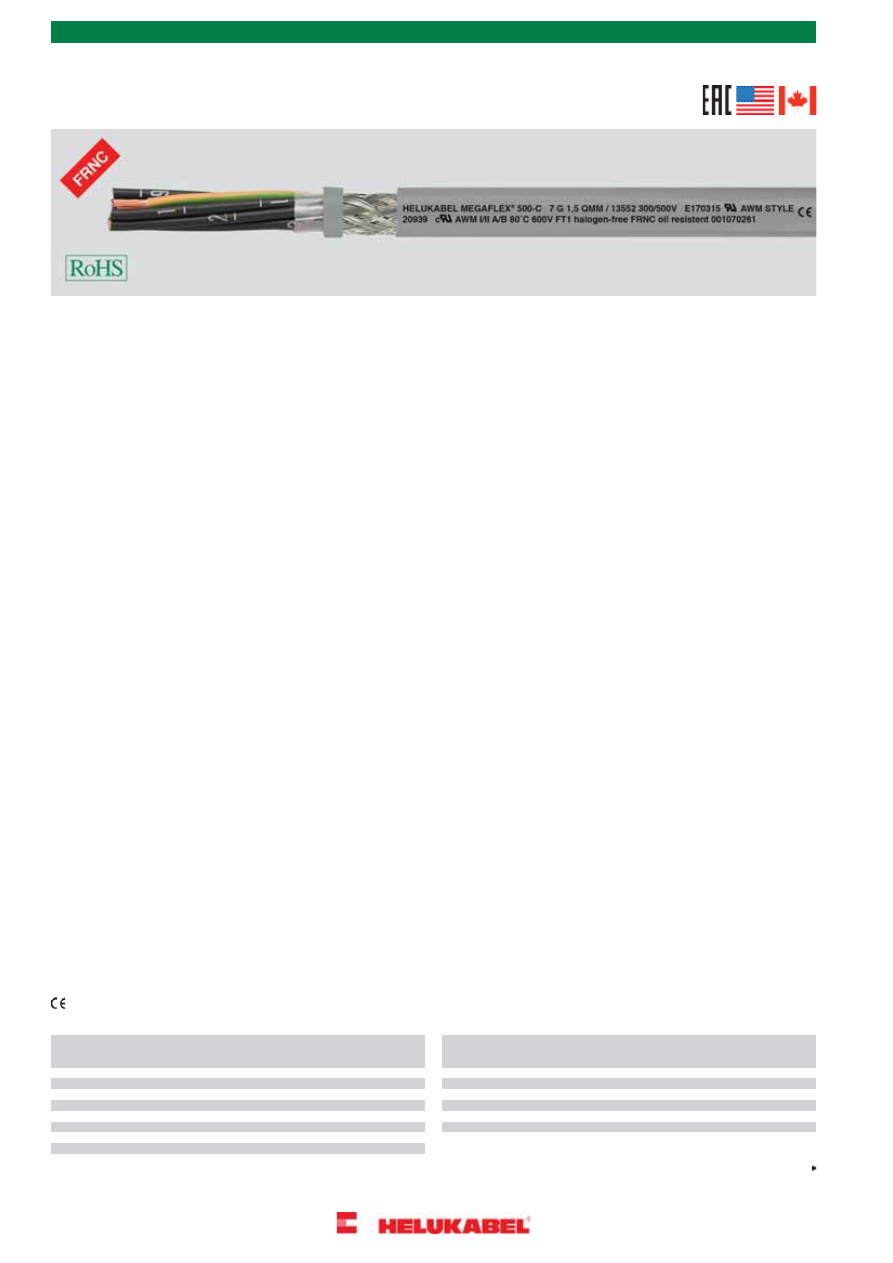

MEGAFLEX

®

500-C

, см. стр. 398

Маслостойкий в соответствии с
DIN/EN 60811-2-1

Стойкий к гидролизу в соответствии с
DIN EN 61234-1

Озоностойкий в соответствии с
DIN VDE 0473-811-403/DIN EN 60811-403





Применение

Подходит для стационарной прокладки в качестве гибкого кабеля при высоких механических нагрузках в свободном движении без
растягивающих усилий. Используется как измерительный и контрольный кабель, в частности, в машино- и приборостроении, в системах
кондиционирования воздуха, в складской и подъемно-транспортной технике, судостроении и в установках возобновляемой энергии,
например, в ветрогенераторах. Предназначены, в первую очередь, для общественных зданий, таких как аэропорты и вокзалы, где при пожаре
необходимо предотвратить материальный ущерб и ущерб здоровью людей.

=

Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

43,0

9,6

5,0

20

2 x 0,5

13344

84,0

33,6

7,4

20

7 G 0,5

13351

101,0

38,0

8,0

20

8 G 0,5

13352

50,0

14,4

5,3

20

3 G 0,5

13345

50,0

14,4

5,3

20

3 x 0,5

13346

121,0

48,0

8,8

20

10 G 0,5

13353

142,0

58,0

9,1

20

12 G 0,5

13354

60,0

19,0

5,7

20

4 G 0,5

13347

60,0

19,0

5,7

20

4 x 0,5

13348

183,0

76,0

10,0

20

16 G 0,5

13355

204,0

86,0

10,7

20

18 G 0,5

13356

71,0

24,0

6,2

20

5 G 0,5

13349

71,0

24,0

6,2

20

5 x 0,5

13350

227,0

96,0

11,2

20

20 G 0,5

13357



Продолжение

394

Кабели по национальным стандартам / безгалогеновые кабели управления UL/CSA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

MEGAFLEX

®

500

безгалогеновый, не распространяющий горение,

стойкий к маслам и УФ-излучению, гибкий, с разметкой метража







Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

283,0

120,0

12,7

20

25 G 0,5

13359

181,0

96,0

9,1

14

4 G 2,5

13435

224,0

120,0

10,2

14

5 G 2,5

13436

324,0

144,0

13,5

20

30 G 0,5

13360

367,0

163,0

14,5

20

34 G 0,5

13361

316,0

168,0

12,1

14

7 G 2,5

13437

370,0

192,0

13,2

14

8 G 2,5

13438

381,0

178,0

14,5

20

37 G 0,5

13362

417,0

197,0

15,8

20

41 G 0,5

13363

451,0

240,0

14,6

14

10 G 2,5

13439

499,0

288,0

15,2

14

12 G 2,5

13440

454,0

202,0

15,8

20

42 G 0,5

13364

519,0

240,0

17,3

20

50 G 0,5

13365

720,0

384,0

16,8

14

16 G 2,5

13441

769,0

432,0

18,1

14

18 G 2,5

13442

635,0

293,0

18,5

20

61 G 0,5

13366

694,0

312,0

19,4

20

65 G 0,5

13367

911,0

480,0

19,0

14

20 G 2,5

13443

1047,0

600,0

22,2

14

25 G 2,5

13444

47,0

14,4

5,4

19

2 x 0,75

13368

1280,0

720,0

22,9

14

30 G 2,5

13445

56,0

21,6

5,7

19

3 G 0,75

13369

199,0

77,0

9,2

12

2 x 4

13446

56,0

21,6

5,7

19

3 x 0,75

13370

69,0

29,0

6,2

19

4 G 0,75

13371

247,0

115,0

9,9

12

3 G 4

13447

299,0

154,0

11,0

12

4 G 4

13448

69,0

29,0

6,2

19

4 x 0,75

13372

83,0

36,0

6,8

19

5 G 0,75

13373

369,0

192,0

12,1

12

5 G 4

13449

463,0

269,0

13,3

12

7 G 4

13450

83,0

36,0

6,8

19

5 x 0,75

13374

114,0

50,0

8,1

19

7 G 0,75

13375

601,0

307,0

15,9

12

8 G 4

13451

698,0

384,0

17,3

12

10 G 4

13452

114,0

50,0

8,1

19

7 x 0,75

13376

136,0

58,0

8,9

19

8 G 0,75

13377

790,0

461,0

18,3

12

12 G 4

13453

1130,0

614,0

20,2

12

16 G 4

13454

172,0

72,0

9,6

19

10 G 0,75

13378

183,0

86,0

9,9

19

12 G 0,75

13379

1280,0

691,0

21,8

12

18 G 4

13455

241,0

115,0

11,2

19

16 G 0,75

13380

266,0

115,0

10,8

10

2 x 6

13456

266,0

130,0

11,9

19

18 G 0,75

13381

360,0

173,0

11,7

10

3 G 6

13457

291,0

144,0

12,6

19

20 G 0,75

13382

429,0

230,0

13,0

10

4 G 6

13458

374,0

180,0

14,1

19

25 G 0,75

13383

529,0

288,0

14,5

10

5 G 6

13459

450,0

216,0

15,4

19

30 G 0,75

13384

631,0

403,0

16,0

10

7 G 6

13460

517,0

245,0

16,4

19

34 G 0,75

13385

440,0

192,0

14,0

8

2 x 10

13461

541,0

260,0

16,4

19

37 G 0,75

13386

550,0

288,0

15,0

8

3 G 10

13462

611,0

296,0

17,6

19

41 G 0,75

13387

708,0

384,0

16,8

8

4 G 10

13463

621,0

302,0

17,6

19

42 G 0,75

13388

862,0

480,0

18,7

8

5 G 10

13464

742,0

360,0

19,8

19

50 G 0,75

13389

1124,0

672,0

20,6

8

7 G 10

13465

853,0

439,0

20,9

19

61 G 0,75

13390

642,0

307,0

16,5

6

2 x 16

13466

909,0

468,0

21,8

19

65 G 0,75

13392

830,0

461,0

17,6

6

3 G 16

13467

63,0

19,2

5,7

18

2 x 1

13393

1060,0

641,0

19,7

6

4 G 16

13468

74,0

29,0

6,0

18

3 G 1

13394

1270,0

768,0

21,9

6

5 G 16

13469

74,0

29,0

6,0

18

3 x 1

13395

1794,0

1075,0

24,4

6

7 G 16

13470

90,0

38,4

6,6

18

4 G 1

13396

1190,0

720,0

22,5

4

3 G 25

13471

90,0

38,4

6,6

18

4 x 1

13397

1594,0

960,0

25,2

4

4 G 25

13472

109,0

48,0

7,2

18

5 G 1

13398

2014,0

1200,0

27,9

4

5 G 25

13473

151,0

67,0

8,6

18

7 G 1

13399

1590,0

1008,0

26,3

2

3 G 35

13474

184,0

77,0

9,4

18

8 G 1

13400

2200,0

1344,0

28,5

2

4 G 35

13475

224,0

96,0

10,4

18

10 G 1

13401

2693,0

1680,0

31,2

2

5 G 35

13476

243,0

115,0

10,7

18

12 G 1

13402

2571,0

1440,0

30,2

1

3 G 50

13477

314,0

154,0

12,0

18

16 G 1

13403

3087,0

1920,0

34,0

1

4 G 50

13478

361,0

173,0

12,7

18

18 G 1

13404

3980,0

2400,0

37,8

1

5 G 50

13479

387,0

192,0

13,5

18

20 G 1

13405

3207,0

2016,0

37,0

2/0

3 G 70

13480

496,0

240,0

15,2

18

25 G 1

13406

4077,0

2688,0

41,5

2/0

4 G 70

13481

670,0

326,0

17,4

18

34 G 1

13407

5501,0

3360,0

46,2

2/0

5 G 70

13482

713,0

355,0

17,4

18

37 G 1

13408

4708,0

2736,0

41,4

3/0

3 G 95

13483

784,0

394,0

18,9

18

41 G 1

13409

5590,0

3648,0

46,2

3/0

4 G 95

13484

824,0

403,0

18,9

18

42 G 1

13410

6972,0

4560,0

51,5

3/0

5 G 95

13485

952,0

480,0

21,0

18

50 G 1

13411

5515,0

3456,0

45,7

4/0

3 G 120

13486

1140,0

586,0

22,2

18

61 G 1

13412

7100,0

4608,0

51,2

4/0

4 G 120

13487

1201,0

628,0

23,2

18

65 G 1

13413

6279,0

4320,0

52,8

300 kcmil

3 G 150

13488

70,0

29,0

6,3

16

2 x 1,5

13414

7781,0

5760,0

58,3

300 kcmil

4 G 150

13489

94,0

43,0

6,6

16

3 G 1,5

13415

94,0

43,0

6,6

16

3 x 1,5

13416

112,0

58,0

7,2

16

4 G 1,5

13417

141,0

72,0

7,9

16

5 G 1,5

13418

191,0

101,0

9,5

16

7 G 1,5

13419

224,0

115,0

10,4

16

8 G 1,5

13420

282,0

144,0

11,3

16

10 G 1,5

13421

311,0

173,0

11,7

16

12 G 1,5

13422

392,0

230,0

13,3

16

16 G 1,5

13423

450,0

259,0

14,0

16

18 G 1,5

13425

497,0

288,0

14,9

16

20 G 1,5

13426

630,0

360,0

16,8

16

25 G 1,5

13427

842,0

490,0

19,4

16

34 G 1,5

13428

897,0

533,0

19,4

16

37 G 1,5

13429

1277,0

720,0

23,4

16

50 G 1,5

13430

1460,0

878,0

24,8

16

61 G 1,5

13431

1612,0

936,0

25,8

16

65 G 1,5

13432

118,0

48,0

7,6

14

2 x 2,5

13433

151,0

72,0

8,3

14

3 G 2,5

13434



Допускаются технические изменения. (RA03)

Кабели по национальным стандартам / безгалогеновые кабели управления UL/CSA

395

N

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n(

-------------------------------------------------------------------------------------------------------------------------------------------------------------

MEGAFLEX

®

600

безгалогеновый, не распространяющий горение,

стойкий к маслам и УФ-излучению, гибкий, с разметкой метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок
в соответствии с DIN VDE 0295 кл. 5,
BS 6360 кл. 5 или IEC 60228 кл. 5

Гибкий безгалогеновый кабель управления
в соответствии с UL-станд. 20234,
UL-станд. 758

Безгалогеновый

Не распространяющий горение

Стойкий к маслам и жирам

• Температурный диапазон

подвижно от -30°C до +80°C
стационарно от -40°C до +80°C

Изоляция из специального безгалогенового
полимера

Стойкий к атмосферным воздействиям и
УФ-лучам

Чёрные жилы с цифровой маркировкой
белого цвета в соответствии с DIN VDE 0293

Стойкий к гидролизу

• Номинальное напряжение

U

0

/U 600/1000 В

Гибкий, стойкий к истиранию и износу

Желто-зеленая жила заземления во
внешнем повиве для 3 жил и более

Озоностойкий

• Испытательное напряжение

4000 В

Годен для вторичной переработки

Повивная скрутка жил с оптимальным
шагом

• Минимальный радиус изгиба

подвижно 10х Ø кабеля
стационарно 4x Ø кабеля

Испытания

Испытание на огнестойкость в соответствии
с DIN VDE 0482-332-3/ BS 4066 часть 3/

Внешняя оболочка из специального
безгалогенового полимера

• Гибкость

Испытание на переменный изгиб в
соответствии с DIN VDE 0473-396 / DIN EN
50396

DIN EN 60332-3/ EC 60332-3-24 (ранее
DIN VDE 0472 раздел 804, тип испытания
С)

Цвет оболочки – чёрный (RAL 9005)

Используемые при изготовлении
материалы не содержат силикона и кадмия,
а также веществ, разрушающих
лакокрасочные покрытия

Самозатухающий и не распространяющий
горение в соответствии с DIN VDE
0482-332-1-2, DIN EN/IEC 60332-1 (ранее
DIN VDE 0472, раздел 804,
тип испытания B)

С разметкой метража



Примечания

Используемые при изготовлении
материалы не содержат силикона и кадмия,

G = с желто-зеленой жилой заземления
x = без жилы заземления

а также веществ, разрушающих
лакокрасочные покрытия

Аналоги с экраном:

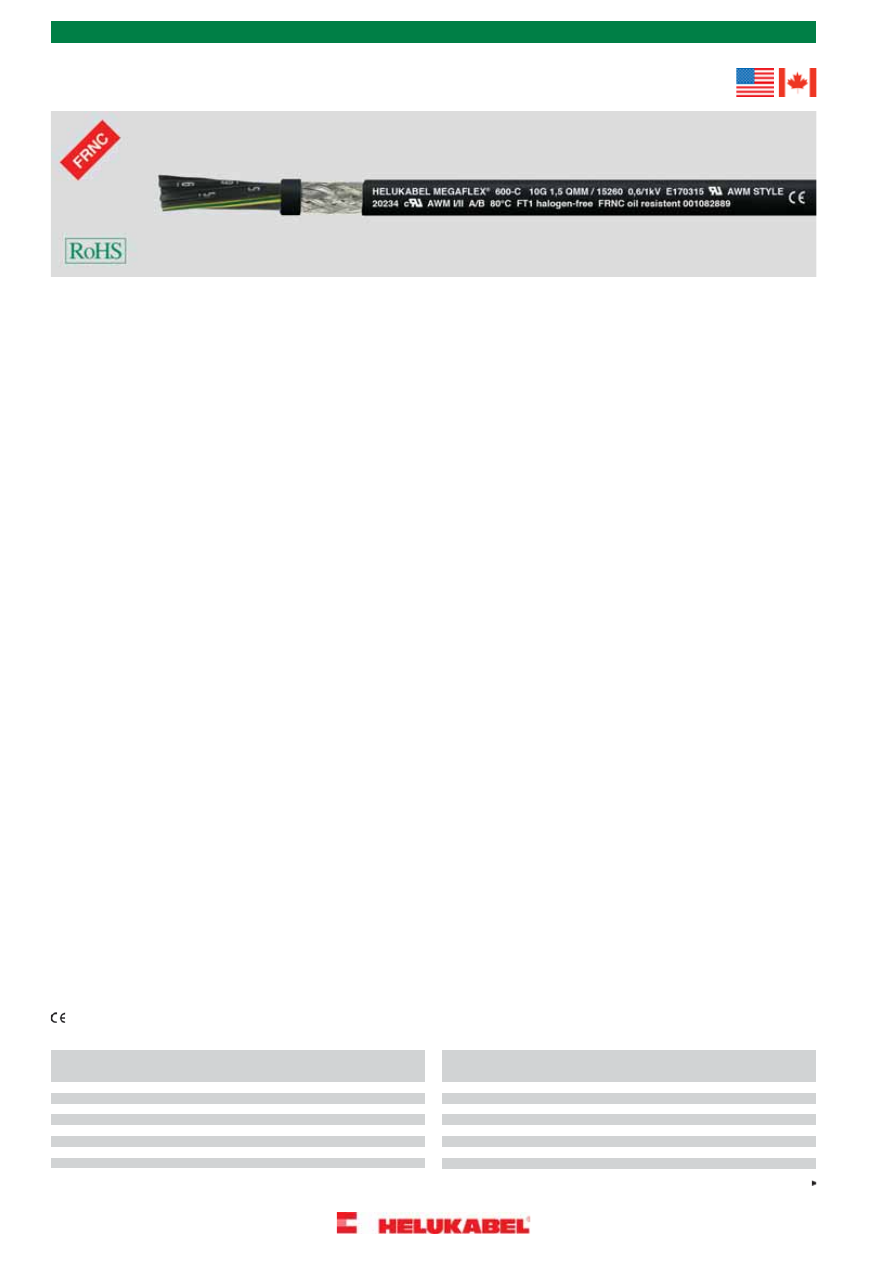

MEGAFLEX

®

600-C

, см. стр. 400

Коррозионная активность газов сгорания
при горении в соответствии с NF X 10-702

Безгалогеновый в соответствии с VDE 0482
часть 267/ DIN EN 50267-2-1/ IEC 60754-1
(DIN VDE 0472 часть 815)

Плотность дыма в соответствии с DIN VDE
0482 часть 1034-1+2, DIN EN 61034-1+2
/ IEC 61034-1+2, BS 7622 часть 1+2
(ранее DIN VDE 0472 часть 816).

Маслостойкий в соответствии с DIN VDE
0473-811-404/
DIN EN 60811-404

Стойкий к гидролизу в соответствии с DIN
EN 61234-1

Озоностойкий в соответствии сDIN VDE
0473-811-403/DIN EN 60811-403





Применение

Подходит для стационарной и гибкой прокладки в условиях постоянных движений без принудительно растягивающих усилий, при больших
механических нагрузках.
Используется как измерительный и контрольный кабель в металлообрабатывающих станках, транспортёрах и конвейерах, поточных линиях,
на производстве промышленного оборудования, на металлургических и сталеплавильных заводах. Хорошо подходит для эксплуатации в
строительстве ветрогенераторов, в системах обработки данных, в общественных зданиях (напр., аэропортах и вокзалах), где в случае пожара
необходимо предотвратить материальный ущерб и ущерб здоровью людей.

=

Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

56,0

9,6

6,4

20

2 x 0,5

13200

150,0

38,0

10,7

20

8 G 0,5

13208

176,0

48,0

11,6

20

10 G 0,5

13209

68,0

14,4

6,8

20

3 G 0,5

13201

68,0

14,4

6,8

20

3 x 0,5

13202

200,0

58,0

12,2

20

12 G 0,5

13210

250,0

76,0

13,7

20

16 G 0,5

13211

100,0

19,0

7,6

20

4 G 0,5

13203

100,0

19,0

7,6

20

4 x 0,5

13204

276,0

86,0

14,4

20

18 G 0,5

13212

293,0

96,0

15,3

20

20 G 0,5

13213

117,0

24,0

8,2

20

5 G 0,5

13205

117,0

24,0

8,2

20

5 x 0,5

13206

335,0

120,0

17,2

20

25 G 0,5

13214

348,0

144,0

18,0

20

30 G 0,5

13215

138,0

33,6

9,8

20

7 G 0,5

13207



Продолжение

396

Кабели по национальным стандартам / безгалогеновые кабели управления UL/CSA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

MEGAFLEX

®

600

безгалогеновый, не распространяющий горение,

стойкий к маслам и УФ-излучению, гибкий, с разметкой метража







Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

520,0

163,0

19,8

20

34 G 0,5

13216

730,0

360,0

23,9

16

25 G 1,5

13281

950,0

490,0

27,2

16

34 G 1,5

13282

561,0

178,0

15,0

20

37 G 0,5

13217

590,0

197,0

21,3

20

41 G 0,5

13218

1094,0

533,0

29,4

16

37 G 1,5

13283

1400,0

720,0

32,5

16

50 G 1,5

13284

595,0

202,0

21,2

20

42 G 0,5

13219

715,0

240,0

23,4

20

50 G 0,5

13220

1700,0

878,0

35,7

16

61 G 1,5

13285

1900,0

936,0

36,8

16

65 G 1,5

13286

840,0

293,0

26,0

20

61 G 0,5

13221

880,0

312,0

26,8

20

65 G 0,5

13222

160,0

48,0

9,4

14

2 x 2,5

13287

66,0

14,4

6,8

19

2 x 0,75

13223

175,0

72,0

9,9

14

3 G 2,5

13288

203,0

96,0

11,1

14

4 G 2,5

13289

74,0

21,6

7,2

19

3 G 0,75

13224

74,0

21,6

7,2

19

3 x 0,75

13225

251,0

120,0

12,4

14

5 G 2,5

13290

330,0

168,0

15,0

14

7 G 2,5

13291

126,0

29,0

8,0

19

4 G 0,75

13226

126,0

29,0

8,0

19

4 x 0,75

13227

400,0

192,0

16,1

14

8 G 2,5

13292

461,0

240,0

17,0

14

10 G 2,5

13293

140,0

36,0

8,8

19

5 G 0,75

13228

140,0

36,0

8,8

19

5 x 0,75

13229

553,0

288,0

18,4

14

12 G 2,5

13294

742,0

384,0

19,4

14

16 G 2,5

13295

190,0

50,0

10,7

19

7 G 0,75

13230

190,0

50,0

10,7

19

7 x 0,75

13231

795,0

432,0

22,0

14

18 G 2,5

13296

924,0

480,0

32,2

14

20 G 2,5

13297

212,0

58,0

11,5

19

8 G 0,75

13232

238,0

72,0

12,7

19

10 G 0,75

13233

1110,0

600,0

26,9

14

25 G 2,5

13298

1370,0

720,0

28,1

14

30 G 2,5

13299

257,0

86,0

13,1

19

12 G 0,75

13234

304,0

115,0

14,6

19

16 G 0,75

13235

180,0

77,0

11,4

12

2 x 4

13300

362,0

130,0

15,6

19

18 G 0,75

13236

230,0

115,0

12,3

12

3 G 4

13301

394,0

144,0

16,6

19

20 G 0,75

13237

310,0

154,0

13,8

12

4 G 4

13302

486,0

180,0

18,9

19

25 G 0,75

13238

410,0

192,0

15,3

12

5 G 4

13303

450,0

216,0

15,4

19

30 G 0,75

13239

540,0

269,0

16,8

12

7 G 4

13304

638,0

245,0

21,5

19

34 G 0,75

13241

710,0

307,0

20,0

12

8 G 4

13305

696,0

260,0

21,5

19

37 G 0,75

13242

760,0

384,0

21,6

12

10 G 4

13306

750,0

296,0

23,2

19

41 G 0,75

13243

860,0

461,0

22,9

12

12 G 4

13307

770,0

302,0

23,2

19

42 G 0,75

13244

910,0

614,0

23,6

12

16 G 4

13308

895,0

360,0

25,6

19

50 G 0,75

13245

980,0

691,0

24,2

12

18 G 4

13309

1070,0

439,0

28,2

19

61 G 0,75

13246

205,0

115,0

13,1

10

2 x 6

13310

1110,0

468,0

29,0

19

65 G 0,75

13247

370,0

173,0

14,1

10

3 G 6

13311

80,0

19,2

7,4

18

2 x 1

13248

430,0

230,0

15,6

10

4 G 6

13312

96,0

29,0

8,0

18

3 G 1

13249

650,0

288,0

17,3

10

5 G 6

13313

96,0

29,0

8,0

18

3 x 1

13250

860,0

403,0

19,3

10

7 G 6

13314

100,0

38,4

8,8

18

4 G 1

13251

330,0

192,0

15,4

8

2 x 10

13315

100,0

38,4

8,8

18

4 x 1

13252

660,0

288,0

16,5

8

3 G 10

13316

130,0

48,0

9,8

18

5 G 1

13253

790,0

384,0

18,1

8

4 G 10

13317

170,0

67,0

11,7

18

7 G 1

13254

960,0

480,0

20,5

8

5 G 10

13318

230,0

77,0

12,8

18

8 G 1

13255

1300,0

672,0

22,5

8

7 G 10

13319

270,0

96,0

14,3

18

10 G 1

13256

580,0

307,0

18,3

6

2 x 16

13320

290,0

115,0

14,5

18

12 G 1

13257

700,0

461,0

19,6

6

3 G 16

13321

360,0

154,0

16,5

18

16 G 1

13258

1100,0

641,0

21,7

6

4 G 16

13322

405,0

173,0

17,3

18

18 G 1

13259

1600,0

768,0

24,2

6

5 G 16

13323

450,0

192,0

18,4

18

20 G 1

13260

1890,0

1075,0

25,7

6

7 G 16

13324

570,0

240,0

21,1

18

25 G 1

13261

1450,0

720,0

24,0

4

3 G 25

13325

750,0

326,0

24,0

18

34 G 1

13262

1600,0

960,0

26,9

4

4 G 25

13326

790,0

355,0

24,3

18

37 G 1

13263

2050,0

1200,0

29,4

4

5 G 25

13327

890,0

394,0

25,9

18

41 G 1

13264

1900,0

1008,0

26,2

2

3 G 35

13328

900,0

403,0

25,9

18

42 G 1

13265

2400,0

1344,0

29,4

2

4 G 35

13329

1100,0

480,0

28,5

18

50 G 1

13266

2900,0

1680,0

32,8

2

5 G 35

13330

1266,0

586,0

31,4

18

61 G 1

13267

2700,0

1440,0

31,6

1

3 G 50

13331

1560,0

628,0

32,5

18

65 G 1

13268

3400,0

1920,0

35,5

1

4 G 50

13332

95,0

29,0

8,4

16

2 x 1,5

13269

4361,0

2400,0

40,0

1

5 G 50

13333

112,0

43,0

9,1

16

3 G 1,5

13270

3300,0

2016,0

36,7

2/0

3 G 70

13334

112,0

43,0

9,1

16

3 x 1,5

13271

4400,0

2688,0

40,7

2/0

4 G 70

13335

139,0

58,0

9,9

16

4 G 1,5

13272

5807,0

3360,0

45,7

2/0

5 G 70

13336

170,0

72,0

11,0

16

5 G 1,5

13273

5050,0

2736,0

41,2

3/0

3 G 95

13337

225,0

101,0

13,3

16

7 G 1,5

13274

6010,0

3648,0

46,2

3/0

4 G 95

13338

250,0

115,0

14,5

16

8 G 1,5

13275

7752,0

4560,0

50,7

3/0

5 G 95

13339

300,0

144,0

16,1

16

10 G 1,5

13276

5620,0

3456,0

45,9

4/0

3 G 120

13340

370,0

173,0

16,6

16

12 G 1,5

13277

7500,0

4608,0

50,3

4/0

4 G 120

13341

450,0

230,0

18,5

16

16 G 1,5

13278

6390,0

4320,0

52,7

300 kcmil

3 G 150

13342

520,0

259,0

19,7

16

18 G 1,5

13279

6840,0

5760,0

58,8

300 kcmil

4 G 150

13343

600,0

288,0

20,9

16

20 G 1,5

13280



Допускаются технические изменения. (RA03)

Кабели по национальным стандартам / безгалогеновые кабели управления UL/CSA

397

N

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n(

-------------------------------------------------------------------------------------------------------------------------------------------------------------

MEGAFLEX

®

500-C

безгалогеновый, не распространяющий

горение, стойкий к маслам и УФ-излучению, гибкий, экранированный, ЭМС, с
разметкой метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5, BS 6360
кл. 5 или IEC 60228 кл. 5

Безгалогеновый гибкий кабель управления
на основании DIN VDE 0285-525-3-11/DIN
EN 50525-3-11, в соотв. с UL-Style 20939,
UL-Std. 758

Безгалогеновый

Не распространяющий горение

Устойчивый к маслам и смазкам

Изоляция жил из специального
безгалогенового полимера

Стойкий к атмосферным воздействиям и
УФ-лучам

• Температурный диапазон

подвижно от -30°C до +80°C
стационарно от -40°C до +80°C

Чёрные жилы с цифровой маркировкой
белого цвета в соответствии с DIN VDE 0293

Гибкий, стойкий к истиранию и износу

Озоностойкий

Желто-зеленая жила заземления во
внешнем повиве для 3 жил и более

• Номинальное напряжение

U

0

/U 300/500 В

Годен для вторичной переработки

Используемые при изготовлении
материалы не содержат силикона и кадмия,

Повивная скрутка жил с оптимальным
шагом

• Испытательное напряжение

3000 В

• Сопротивление связи

макс. 250 Ом/км

а также веществ, разрушающих
лакокрасочные покрытия

Разделительная плёнка

Экранирующая оплётка из лужёных медных
проводов, покрытие прибл. 85%

• Минимальный радиус изгиба

подвижно прибл. 10х Ø кабеля
стационарно прибл. 4x Ø кабеля

Испытания

Испытание на огнестойкость в соответствии
с VDE 0482-332-3/ BS 4066 часть 3/ DIN

Внешняя оболочка из специального
безгалогенового полимера

• Гибкость

Испытание на переменный изгиб в
соответствии с DIN VDE 0473-396 / DIN EN
50396

EN 60332-3/ EC 60332-3 (ранее DIN VDE
0472 раздел 804, тип испытания С)

Цвет оболочки – серый (RAL 7001)

С разметкой метража

Самозатухающий и не распространяющий
горение в соответствии с VDE



Примечания

0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1/ FT1 (ранее DIN VDE 0472
часть 804, тип испытания B) CSA FT1

G = с желто-зеленой жилой заземления
x = без жилы заземления (OZ)

Коррозионная активность газов сгорания
в соответствии с NF X 10-702

Аналоги без экрана:

MEGAFLEX

®

500

, см. стр. 394

Безгалогеновый в соответствии с VDE 0482
часть 267/ DIN EN 50267-2-1/ IEC 60754-1
(соответствует DIN VDE 0472 часть 815)

Плотность дыма в соответствии с DIN VDE
0482 часть 1034-1+2, DIN EN 61034-1+2
/ IEC 61034-1+2, BS 7622 часть 1+2
(ранее DIN VDE 0472 часть 816).

Маслостойкий в соответствии с
DIN VDE 0473-811-404/DIN EN 60811-404

Стойкий к гидролизу в соответствии с
DIN EN 61234-1

Озоностойкий в соответствии с
DIN VDE 0473-811-403/DIN EN 60811-403





Применение

Подходят для стационарной и гибкой прокладки в условиях постоянных движений без принудительно растягивающих усилий, при тяжёлых
механических нагрузках.
Используются как измерительный и контрольный кабель, в частности, в машино- и приборостроении, в системах кондиционирования
воздуха, в складской и подъемно-транспортной технике, судостроении и в установках возобновляемой энергии, например, в ветрогенераторах.
Особенно подходит для эксплуатации в общественных зданиях (напр., аэропортах и вокзалах), где в случае пожара необходимо предотвратить
материальный ущерб и сохранить здоровье людей.

ЭМС

= электромагнитная совместимость

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

46,0

35,0

5,7

20

2 x 0,5

13500

116,0

80,0

8,5

20

8 G 0,5

13508

135,0

94,0

9,3

20

10 G 0,5

13509

56,0

42,0

6,0

20

3 G 0,5

13501

56,0

42,0

6,0

20

3 x 0,5

13502

158,0

108,0

9,6

20

12 G 0,5

13510

210,0

129,0

10,7

20

16 G 0,5

13511

62,0

47,0

6,5

20

4 G 0,5

13503

62,0

47,0

6,5

20

4 x 0,5

13504

216,0

145,0

11,2

20

18 G 0,5

13512

240,0

172,0

11,9

20

20 G 0,5

13514

75,0

56,0

7,0

20

5 G 0,5

13505

75,0

56,0

7,0

20

5 x 0,5

13506

315,0

240,0

13,4

20

25 G 0,5

13515

98,0

69,0

7,9

20

7 G 0,5

13507



Продолжение

398

Кабели по национальным стандартам / безгалогеновые кабели управления UL/CSA

-------------------------------------------------------------------------------------------------------------------------------------------------------------

MEGAFLEX

®

500-C

безгалогеновый, не распространяющий

горение, стойкий к маслам и УФ-излучению, гибкий, экранированный, ЭМС, с
разметкой метража







Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

60,0

40,0

6,1

19

2 x 0,75

13516

256,0

181,0

10,9

14

5 G 2,5

13566

345,0

255,0

12,9

14

7 G 2,5

13567

68,0

52,0

6,4

19

3 G 0,75

13517

68,0

52,0

6,4

19

3 x 0,75

13518

390,0

285,0

13,8

17

8 G 2,5

13568

482,0

340,0

15,8

14

10 G 2,5

13569

78,0

60,0

6,9

19

4 G 0,75

13519

78,0

60,0

6,9

19

4 x 0,75

13520

572,0

441,0

15,9

14

12 G 2,5

13570

95,0

71,0

7,4

19

5 G 0,75

13521

220,0

120,0

9,8

12

2 x 4

13571

95,0

71,0

7,4

19

5 x 0,75

13522

251,0

174,0

10,6

12

3 G 4

13572

130,0

91,0

8,6

19

7 G 0,75

13523

305,0

230,0

11,5

12

4 G 4

13573

130,0

91,0

8,6

19

7 x 0,75

13524

388,0

273,0

12,7

12

5 G 4

13574

145,0

110,0

9,4

19

8 G 0,75

13525

504,0

316,0

13,9

12

7 G 4

13575

180,0

137,0

10,2

19

10 G 0,75

13526

270,0

173,0

11,5

10

2 x 6

13576

203,0

142,0

10,4

19

12 G 0,75

13527

351,0

240,0

12,4

10

3 G 6

13577

275,0

200,0

11,6

19

16 G 0,75

13528

464,0

305,0

13,8

10

4 G 6

13578

290,0

212,0

12,4

19

18 G 0,75

13529

546,0

439,0

15,7

10

5 G 6

13579

320,0

238,0

12,9

19

20 G 0,75

13530

670,0

505,0

16,6

10

7 G 6

13580

413,0

281,0

14,8

19

25 G 0,75

13531

461,0

255,0

14,9

8

2 x 10

13581

66,0

50,0

6,4

18

2 x 1

13532

574,0

350,0

15,9

8

3 G 10

13582

80,0

60,0

6,7

18

3 G 1

13533

785,0

535,0

17,8

8

4 G 10

13583

80,0

60,0

6,7

18

3 x 1

13534

914,0

592,0

19,6

8

5 G 10

13584

100,0

71,0

7,3

18

4 G 1

13535

1308,0

810,0

21,6

8

7 G 10

13585

100,0

71,0

7,3

18

4 x 1

13536

670,0

422,0

17,3

6

2 x 16

13586

130,0

88,0

7,8

18

5 G 1

13537

911,0

585,0

18,5

6

3 G 16

13587

160,0

111,0

9,1

18

7 G 1

13538

1105,0

740,0

20,8

6

4 G 16

13588

197,0

127,0

9,9

18

8 G 1

13539

1293,0

895,0

22,9

6

5 G 16

13589

232,0

150,0

10,8

18

10 G 1

13540

2149,0

1282,0

25,0

6

7 G 16

13590

260,0

184,0

11,2

18

12 G 1

13541

1911,0

1140,0

26,2

4

4 G 25

13591

346,0

209,0

12,3

18

16 G 1

13542

2542,0

1576,0

30,4

2

4 x 35

13592

382,0

260,0

13,2

18

18 G 1

13543

3550,0

2155,0

34,6

1

4 G 50

13593

440,0

317,0

13,8

18

20 G 1

13544

4939,0

3120,0

41,3

2/0

4 G 70

13594

540,0

349,0

15,8

18

25 G 1

13545

6690,0

4043,0

46,2

3/0

4 G 95

13595

88,0

63,0

7,0

16

2 x 1,5

13546

8453,0

5069,0

51,0

4/0

4 G 120

13596

100,0

80,0

7,3

16

3 G 1,5

13547

9104,0

5792,0

59,0

300 kcmil

4 G 150

13597

100,0

80,0

7,3

16

3 x 1,5

13548

125,0

97,0

7,9

16

4 G 1,5

13549

158,0

119,0

8,6

16

5 G 1,5

13550

210,0

147,0

10,2

16

7 G 1,5

13552

244,0

170,0

11,1

16

8 G 1,5

13554

315,0

193,0

12,0

16

10 G 1,5

13556

340,0

267,0

12,5

16

12 G 1,5

13557

424,0

315,0

13,8

16

16 G 1,5

13558

480,0

374,0

15,0

16

18 G 1,5

13559

545,0

396,0

15,7

16

20 G 1,5

13560

702,0

526,0

18,0

16

25 G 1,5

13561

132,0

96,0

8,3

14

2 x 2,5

13562

168,0

144,0

9,0

14

3 G 2,5

13563

195,0

148,0

9,8

14

4 G 2,5

13565



Допускаются технические изменения. (RA03)

Кабели по национальным стандартам / безгалогеновые кабели управления UL/CSA

399

N

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n(

-------------------------------------------------------------------------------------------------------------------------------------------------------------

MEGAFLEX

®

600-C

безгалогеновый, не распространяющий горение,

стойкий к маслам и УФ-излучению, гибкий, с разметкой метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии
с DIN VDE 0295 кл. 5,
BS 6360 кл. 5 или IEC 60228 кл. 5

Гибкий безгалогеновый кабель управления
в соответствии с UL-станд. 20234,
UL-станд. 758

Безгалогеновый

Не распространяющий горение

Стойкий к маслам и жирам

• Температурный диапазон

подвижно от -30°C до +80°C
стационарно от -40°C до +80°C

Стойкий к атмосферным воздействиям и
УФ-лучам

Изоляция жил из специального
безгалогенового полимера

Гибкий, стойкий к истиранию и износу

Чёрные жилы с цифровой маркировкой
белого цвета в соответствии с DIN VDE 0293

• Номинальное напряжение

U

0

/U 600/1000 В

Озоностойкий

Годен для переработки

Желто-зеленая жила заземления во
внешнем повиве для 3 жил и более

• Испытательное напряжение

4000 В

Испытания

• Минимальный радиус изгиба

подвижно 10х Ø кабеля
стационарно 4x Ø кабеля

Испытание на огнестойкость в соответствии
с VDE 0482-332-3/BS 4066 часть 3/
DIN EN 60332-3/IEC 60332-3-24 (ранее
DIN VDE 0472 раздел 804,
тип испытания C)

Повивная скрутка жил с оптимальным
шагом

Разделительная плёнка

• Гибкость

Испытание на переменный изгиб в
соответствии с DIN VDE 0473-396 / DIN EN
50396

Экранирующая оплётка из лужёных медных
проводов, покрытие пр. 85%

Cамозатухающий и не распространяющий
горение в соответствии с DIN VDE

Внешняя оболочка из специального
безгалогенового полимера

• Сопротивление связи

макс. 250 Ом/км

0482-332-1-2, DIN EN/IEC 60332-1 (ранее
DIN VDE 0472, раздел 804,
тип испытания B)

Цвет оболочки – чёрный (RAL 9005)

Используемые при изготовлении
материалы не содержат силикона и кадмия,

Коррозионная активность газов сгорания
при горении в соответствии с NF X 10-702

а также веществ, разрушающих
лакокрасочные покрытия

Безгалогеновый в соответствии с VDE 0482
часть 267/ DIN EN 50267-2-1/ IEC 60754-1
(DIN VDE 0472 часть 815)

С разметкой метража

Плотность дыма в соответствии с DIN VDE
0482 часть 1034-1+2, DIN EN 61034-1+2
/ IEC 61034-1+2, BS 7622 часть 1+2
(ранее DIN VDE 0472 часть 816).

Маслостойкий в соответствии с DIN VDE
0473-811-404/DIN EN 60811-404

Стойкий к гидролизу в соответствии
с DIN EN 61234-1

Озоностойкий в соответствии
с DIN VDE 0473-811-403/DIN EN
60811-403



Примечания

G = с желто-зеленой жилой заземления

Аналоги без экрана:

MEGAFLEX

®

600

, см. стр. 396



Применение

Подходит для стационарной и гибкой прокладки в условиях постоянных движений без принудительно растягивающих усилий, при тяжёлых
механических нагрузках.
Используется в качестве измерительного кабеля, кабеля контроля и управления в металлообрабатывающих станках, транспортёрах и
конвейерах, поточных линиях, на производстве промышленного оборудования, на металлургических и сталеплавильных заводах. Подходит
для применения в ветрогенераторах, в системах обработки данных, общественных зданиях (напр., аэропортах и вокзалах), где в случае
пожара необходимо предотвратить материальный ущерб и ущерб здоровью людей.

ЭМС

= электромагнитная совместимость

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

Вес
пр.
кг / км

Масса
меди
кг / км

Внешний
Ø
пр. мм

AWG-№

Кол-во жил x
номинальное
сечение, мм²

Арт.

46,0

35,0

6,9

20

2 x 0,5

15217

135,0

94,0

12,1

20

10 G 0,5

15225

158,0

108,0

12,7

20

12 G 0,5

15226

56,0

42,0

7,3

20

3 G 0,5

15218

56,0

42,0

7,3

20

3 x 0,5

15219

216,0

145,0

14,9

20

18 G 0,5

15227

240,0

172,0

15,8

20

20 G 0,5

15228

62,0

47,0

8,1

20

4 G 0,5

15220

62,0

47,0

8,1

20

4 x 0,5

15221

315,0

240,0

17,7

20

25 G 0,5

15229

75,0

56,0

8,7

20

5 G 0,5

15222

60,0

40,0

7,3

18

2 x 0,75

15230

75,0

56,0

8,7

20

5 x 0,5

15223

68,0

52,0

7,7

18

3 G 0,75

15231

98,0

69,0

10,3

20

7 G 0,5

15224

68,0

52,0

7,7

18

3 x 0,75

15232



Продолжение

400

Кабели по национальным стандартам / безгалогеновые кабели управления UL/CSA

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     42      43      44      45     ..
